Грузовик FAW CA5250GJBP66K2T1E4. Руководство - часть 23



86

Инструкция по эксплуатации серии J6P

«Зефан» коммерческого автомобиля.

Приложения и данные

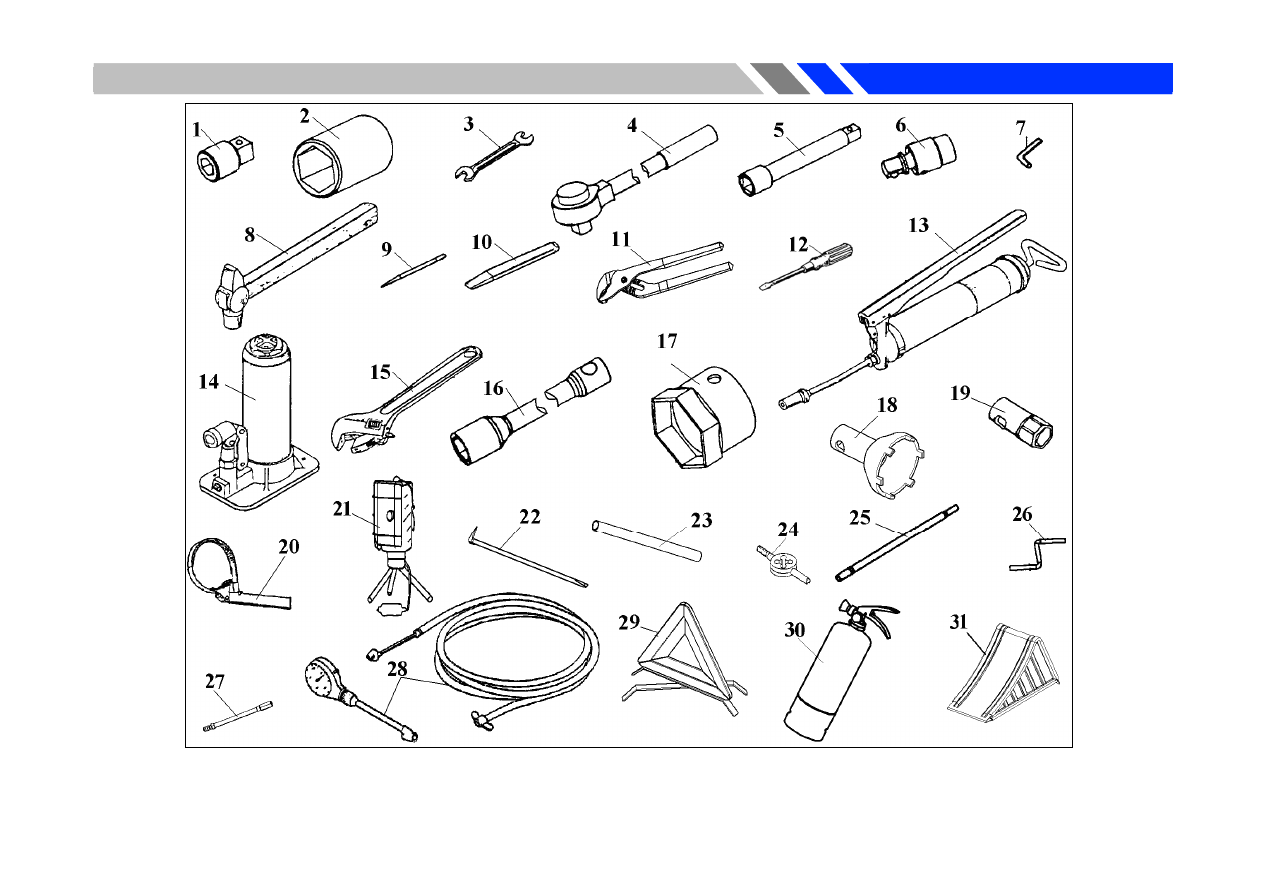

Продолжение таблицы:

№ П/п

Наименование

Количество

7

Шестигранный гаечный ключ 12

1

8

Молоток в сборе

1

9

Штемпель

1

10

Шиповое    долото

1

11

Многофункциональные усиленные клещи в сборе

1

12

Двойный фукциональный шуруповерт в сборе

1

13

Карданный писталет высокого давления для смазки в сборе

1

14

Ручной вертикальный масляный домкрат весом 20е

1

15

Подвижной рычаг в сборе

1

16

30 × 33 торцевый ключ для колес

1

17

Торцевый ключ для гайки поворотной цапфы передней оси

1

18

Гаечный ключ для круглой гайки в начале оси тормозного моста по сторонам колес

1

19

30 торцовый ключ для u-болтов пружины передней рессоры

1



Патронный ключ пружинного u-образного болта для задней стальной плиты

1





87

Инструкция  по  эксплуатации  серии  J6P
«Зефан» коммерческого автомобиля.



Приложения и данные





В

о

зи

м

ы

й

 к

о

м

п

л

е

кт

 и

нст

р

ум
е

нт
о

в



Продолжение таблицы:

№ П/п

Наименование

Количество

20

Гаечный ключ кранового фильтра

1

21

Лампа при машине

1

22

Андшпут и рычаг ключа

1

23

Аркан

1

24

Гаечный ключ с резьбой для ремонта сердечника вентиля

1

25

Муфта универсальная

1

26

Рычаг двухтрубного ключа в сборе

1

27

Удлинитель ниппеля камеры в сборе

1

28

Устройство для надува шин

1

29

Знак аварийной остановки в сборе

1

30

Mfzl2 огнетушитель сборки

1

31

Уплотнительная плёнка приспособления для фиксации колес на оси в сборе

2





88

Инструкция по эксплуатации серии J6P

«Зефан» коммерческого автомобиля.

Приложения и данные





89

Инструкция  по  эксплуатации  серии  J6P
«Зефан» коммерческого автомобиля.



Приложения и данные





В

о

зи

м

ы

й

 к

о

м

п

л

е

кт

 и

нст

р

ум
е

нт
о

в





Набор инструментов

  Сумка  для  инструментов  в  ящике,

который находится с правой стороны кабины

задней части.



  Ручка

ящика

для

инструментов

находится  на  стыке  правой  двери  кабины  с

полом.
－   Потяните  за  ручку,  медленно  откройте

дверку  ящика  инструментов  при  помощи

подъемного цилиндра.



  Муфта  универсальная  помещается  в

торцевой  стороне  ящика  инструментов,

близко к стенке охраной.

  Треугольный  предупреждающий  знак  и

инструментальный  светильник  помещаются

в  ящике  инструментов  в  правой  задней

части кабины.



  Огнетушитель

на

левой

стороне

напольной подставке водителя и закрепен с

фиксированным шнурком.
