90

Инструкция по эксплуатации серии J6P

«Зефан» коммерческого автомобиля.

Приложения и данные

  Домкрат хранится в задней части кабины

прямо в ящике инструментов.



Внимание

  Домкрат  используется  только  на  жесткой

опорной  поверхности,  следует  избегать

интенсивной  вибрации  или  раздвижения,

должен находиться вправильном положении

горизонтальной

стержня,

не

должен

превышать максимальный угол наклона 6 °,

разъем  подъема  веса  тоннаж  не  должна

быть

меньше,

чем

автомобиль,

не

перегружайте.

  Когда  машина  поднимается  надо  в

соответствующих

частях

поставить

стабильные  накладки  вровень  с  машиной  ,

иначе  персоналу  нельзя  под  машиной

работать .

  Когда  домкрат  необходимо  удалить,

необходимо  включить  выпускной  клапан

медленно, автомобиль медленно опускается.

Если

включается

слишком

быстро,

автомобиль

будет

резкое

опускается,

разъем легко поскользнуться, очень опасно.





91

Инструкция  по  эксплуатации  серии  J6P
«Зефан» коммерческого автомобиля.



Приложения и данные





Э

л

е

кт

р

о

с

хе
м

а

 и

 г

а

зо

в

а

я

 сх
е

м

а

 п

р

и

ц

е

п

а



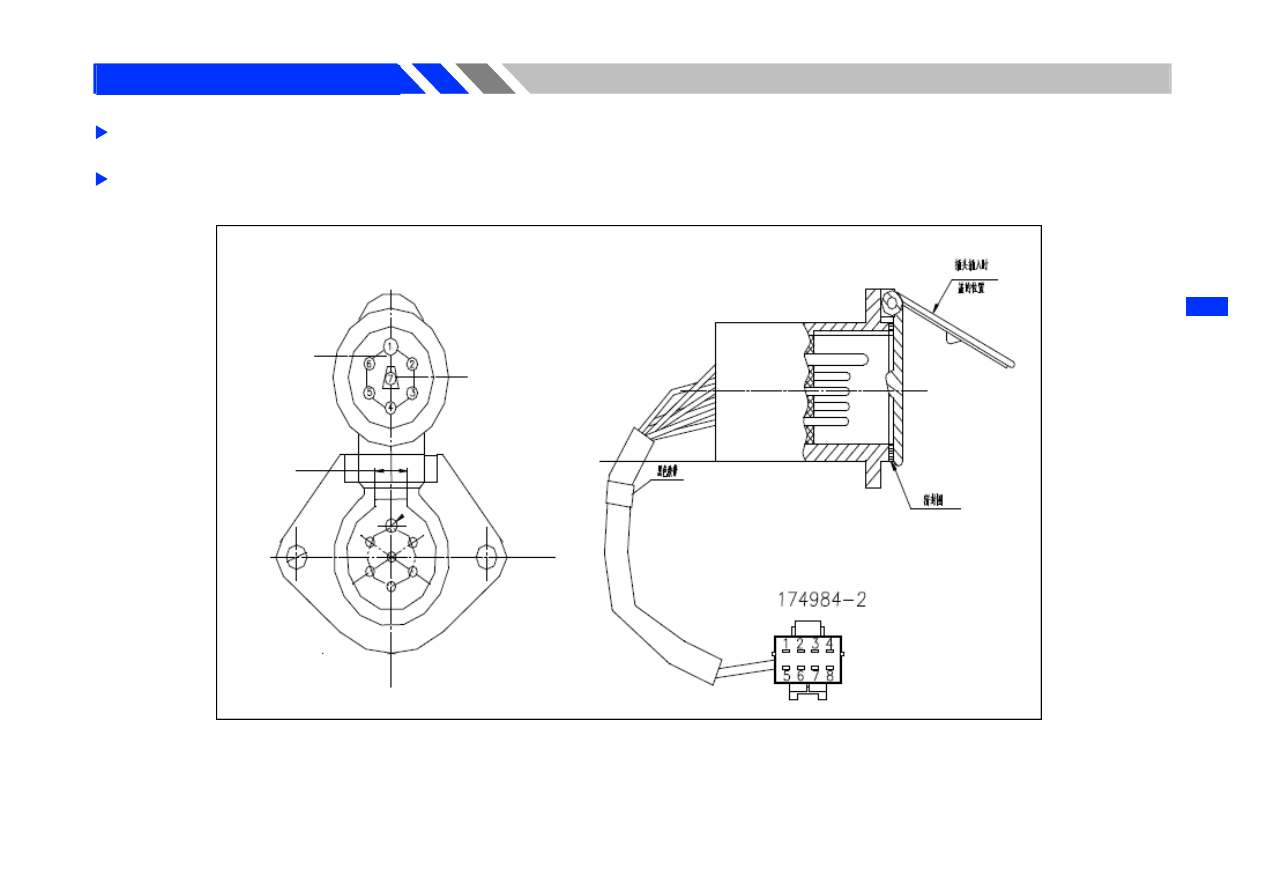

Электросхема и газовая схема прицепа

  Тормоз  полуприцепа  подключен  соединяется  по  газовой  линии  Гб  /  T13881-92,  когда  соединение  правильно,  можно  услышать  звук  потока

воздуха.

  Схема  гнезда  электропитания  полуприцепа  и  описание  проводного  соединения  см.  ниже.  При  нормальном  соединении  может  включить

сигнал поворота и стоп-сигналы.





92

Инструкция по эксплуатации серии J6P

«Зефан» коммерческого автомобиля.

Приложения и данные



Отверстия соединителей

Цвета соответствующих проводов

Площадь поперечного сечения

Функция

B(черный)

1.0

Соединение металлическое

R/Y(Красный желтый)

0.75

хвостовый свет

G/R(Зеленый красный)

0.75

Сигнальная лампа поворота влево

G/W(Зеленый белый)

0.75

Стоп-сигналы.

G/B(Зеленый черный)

0.75

Сигнальная    лампа поворота вправо

G/BL(Красный синий)

0.75

Фонари заднего хода

R(Красный)

0.75

Задний противотуманный фар









93

Инструкция  по  эксплуатации  серии  J6P
«Зефан» коммерческого автомобиля.



Приложения и данные





Э

л

е

кт

р

о

с

хе
м

а

 и

 г

а

зо

в

а

я

 сх
е

м

а

 п

р

и

ц

е

п

а

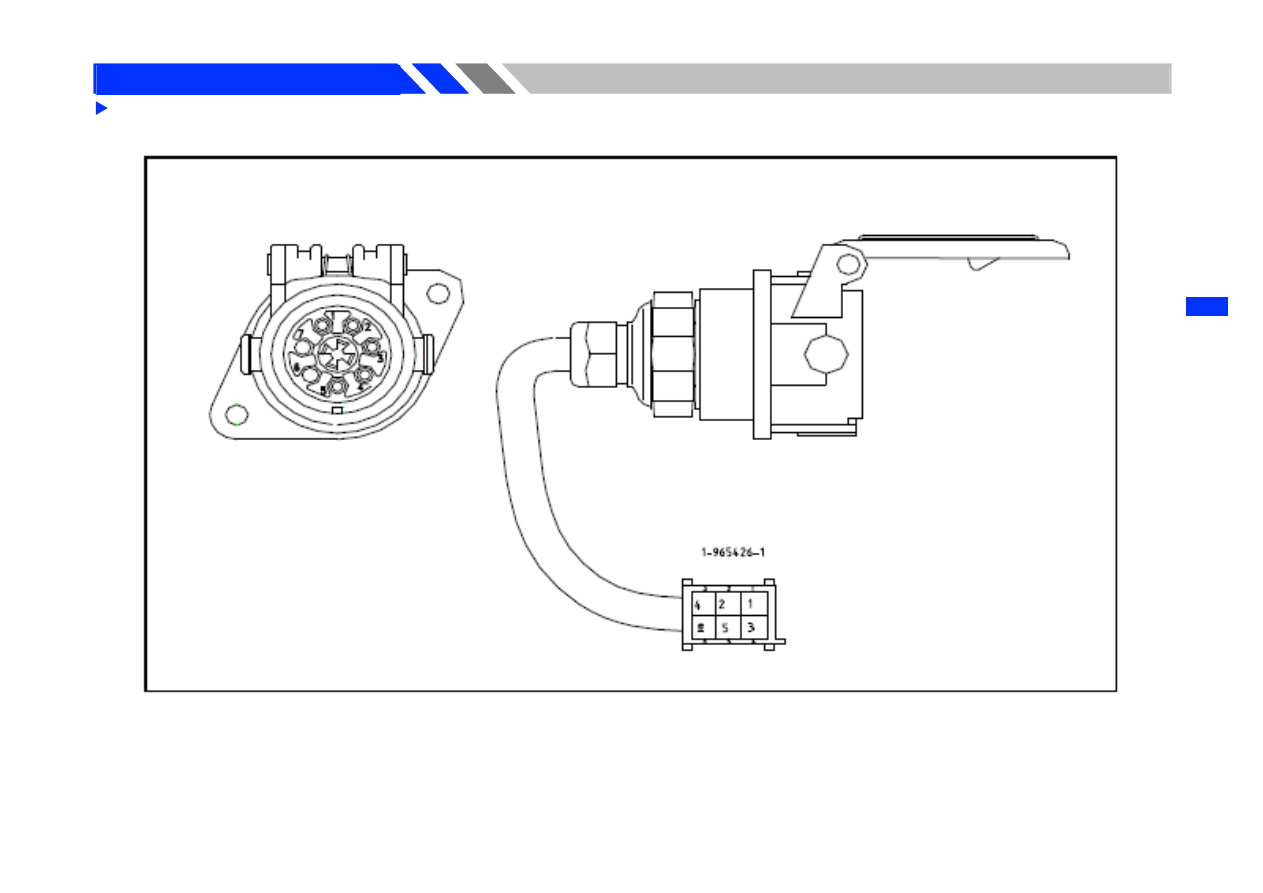

Схема  розетки  электропитания  АБС полуприцепа  и  описание  проводов  нижеследующим.  При  нормальном  удаленном  подключению должно

быть подключено к    контроллеру ABS.
