ГРУЗОВИКИ «ЦЗЕФАН» СЕРИИ CA1031K2L. Руководство - часть 32





Руководство по устранению неисправностей.

Признаки неисправности

Возможное место возникновения неисправности

Не горит подсветка

номера

Любая из ламп

(1) (2)

С обеих сторон

(1) (3) (4) (5)

(6)

Не горят габариты

Любой

(2) (7)

С обеих сторон

(3) (4) (5) (6)

(7)

Не горят повторители

(3) (4) (5) (6)

(8) (9)

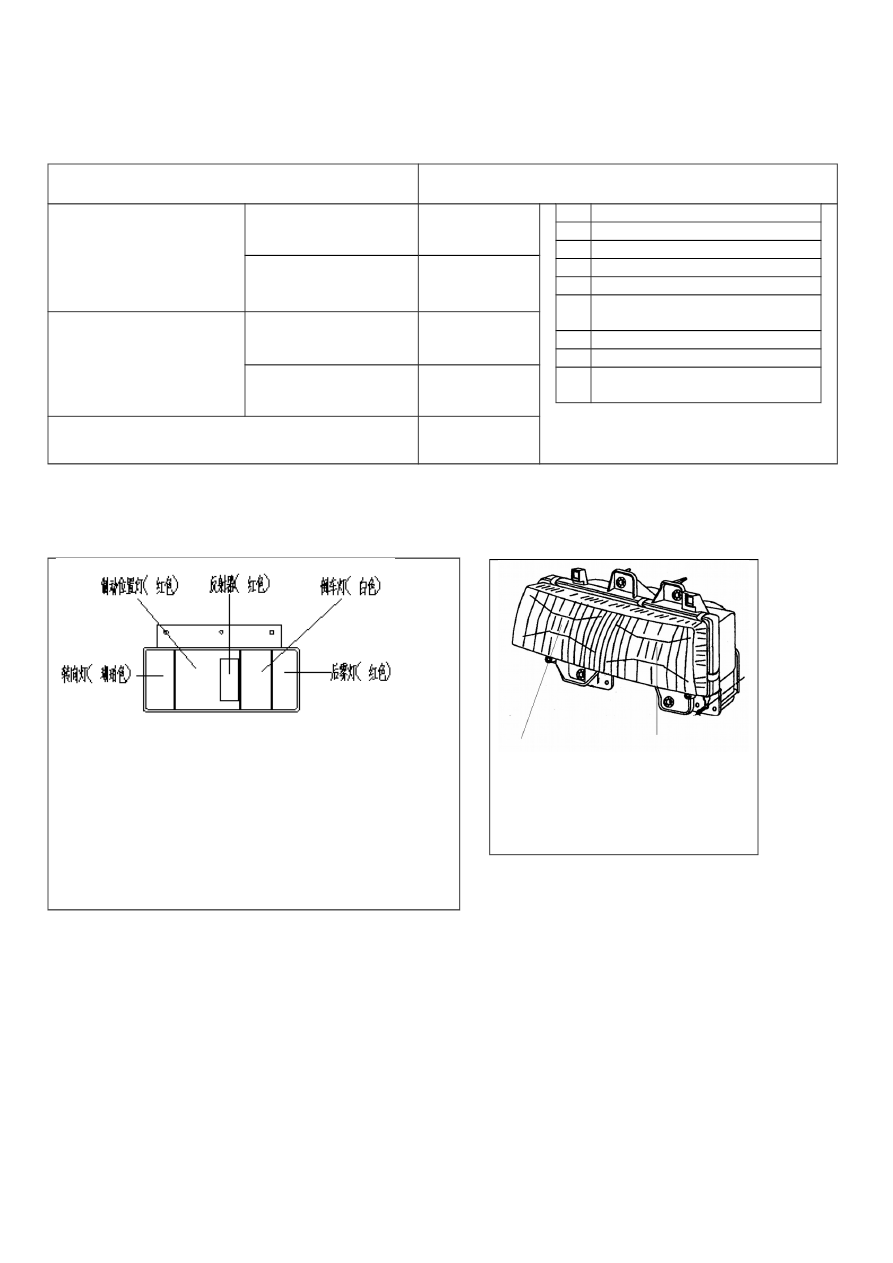

Расположение ламп передних фар и задних фонарей.

Задний фонарь
Надписи на рисунке (слева направо, сверху вниз):
- сигнал тормоза и габаритный огонь (красный);
- отражатель (красный);
- сигнал заднего хода (белый);
- сигнал поворота (желто-белый);
- задняя противотуманная фара (красная)

Противотуманная фара  Фара

Левая передняя фара

(1)

Лампа подсветки номера

(2)

Плохой контакт в разъеме

(3)

Разрыв кабеля

(4)

Гнездо реле

(5)

Универсальный переключатель

(6)

Плавкий предохранитель в

коробке (10А)

(7)

Лампа сигнала тормоза

(8)

Лампа повторителя

(9)

Выключатель задних

противотуманных фар

Звуковой сигнал.

Схема электрооборудования.

Надписи на рисунке (по часовой стрелке):
- заземление корпуса;
- электрический звуковой сигнал;
- проводка к сигналам поворота;
- реле электрического звукового сигнала;
- выключатель реле звукового сигнала;
- аккумулятор;
- размыкатели.

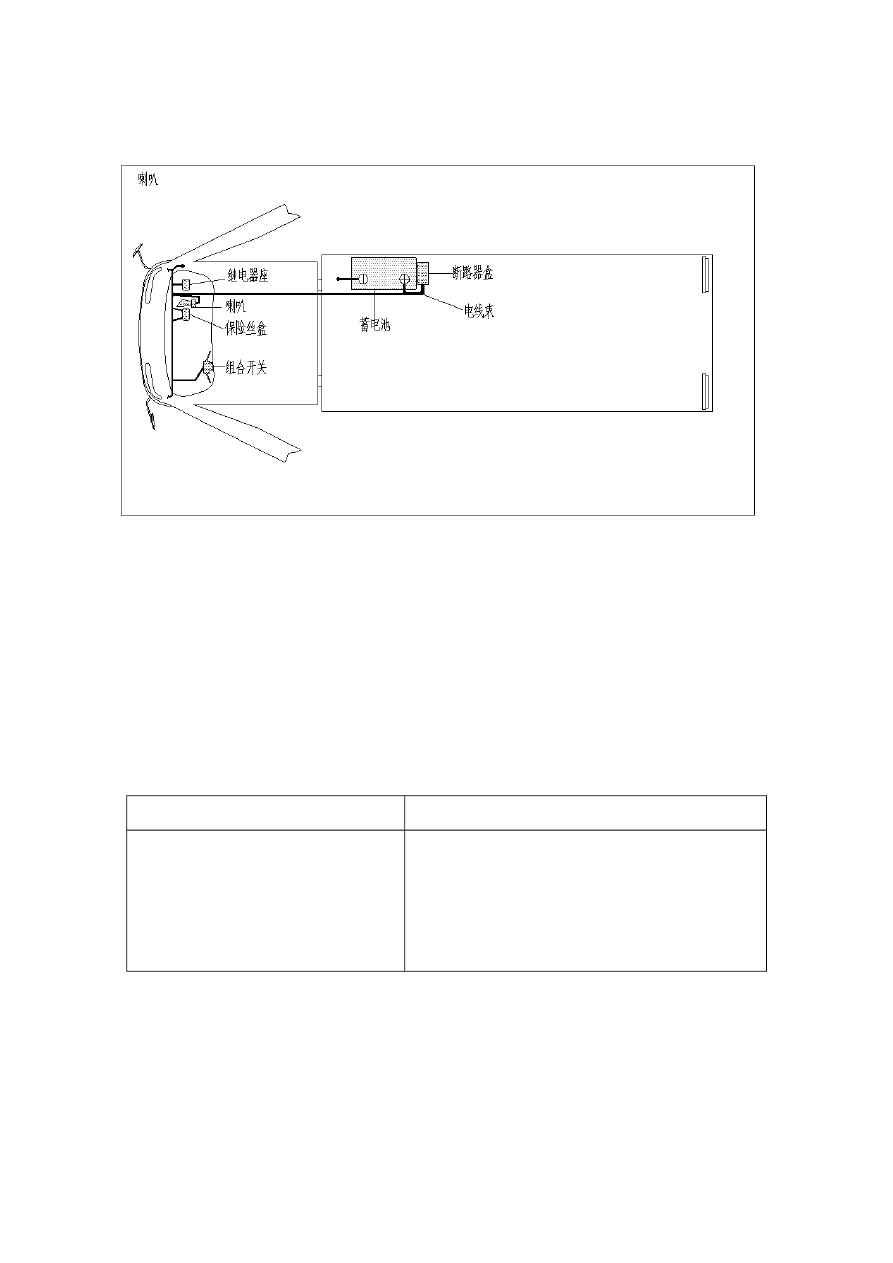

Схема электропроводки.

Надписи на рисунке (сверху вниз, слева направо):
- гнездо реле;
- электрический звуковой сигнал;
- коробка плавких предохранителей;
- универсальный переключатель;
- аккумулятор;
- коробка размыкателей;
- шина электрических кабелей.

Руководство по устранению неисправностей.

Признаки неисправности

Возможное место возникновения неисправности

Звуковой сигнал не работает

Выключатель звукового сигнала

Гнездо реле (реле звукового сигнала)

Ненадежное заземление корпуса звукового

сигнала

Плавкий предохранитель в коробке (20А)

Динамик

4. УСТАНОВКА ОБОГРЕВА И ВЕНТИЛЯЦИИ

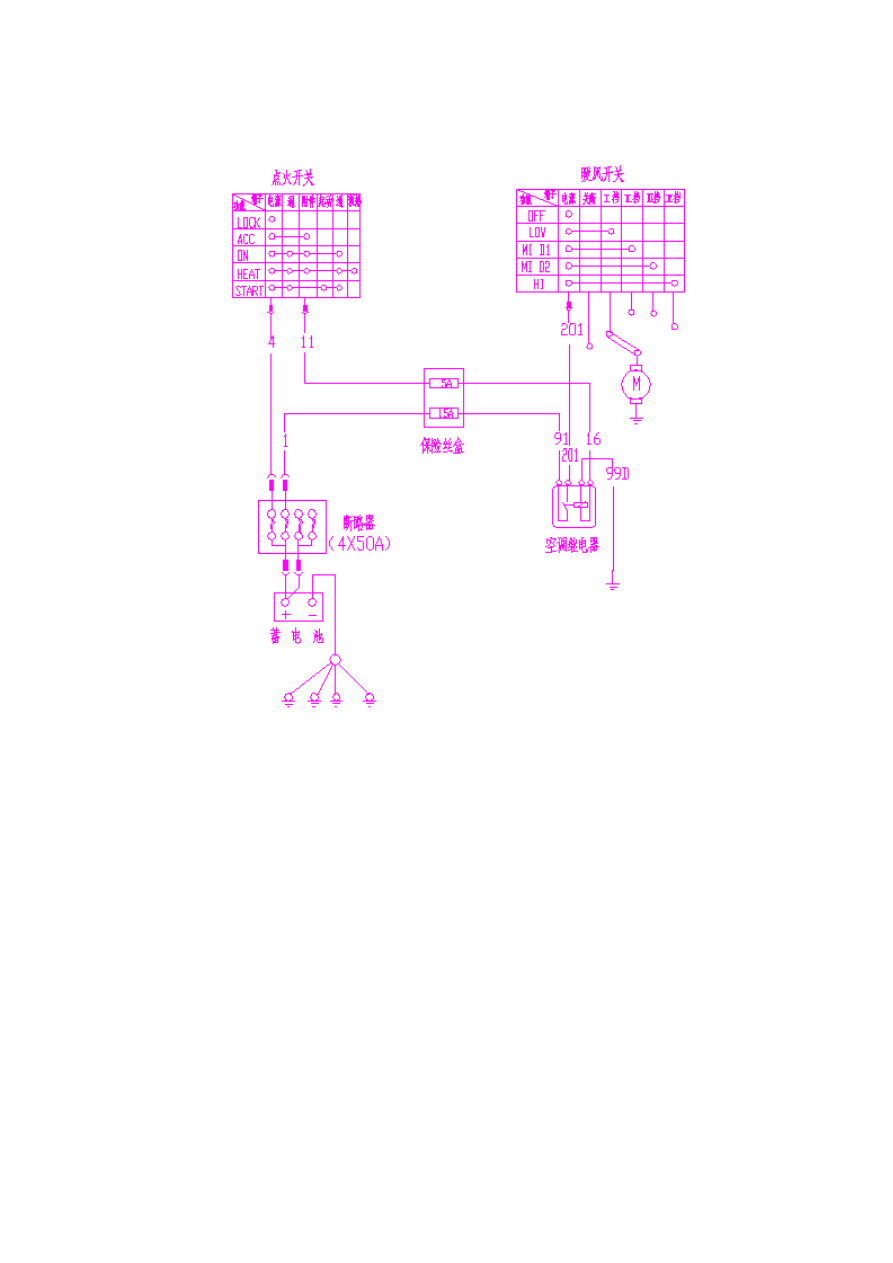

* Принципиальная схема электрооборудования

Надписи на рисунке (слева направо, сверху вниз):
- замок зажигания;
- переключатель печки и вентиляции;
- источник питания; выключено; 1 скорость; 2 скорость; 3 скорость; 4 скорость;
- коробка плавких предохранителей;
- размыкатели;
- реле кондиционера;
- аккумулятор.
