ГРУЗОВИКИ «ЦЗЕФАН» СЕРИИ CA1031K2L. Руководство - часть 33

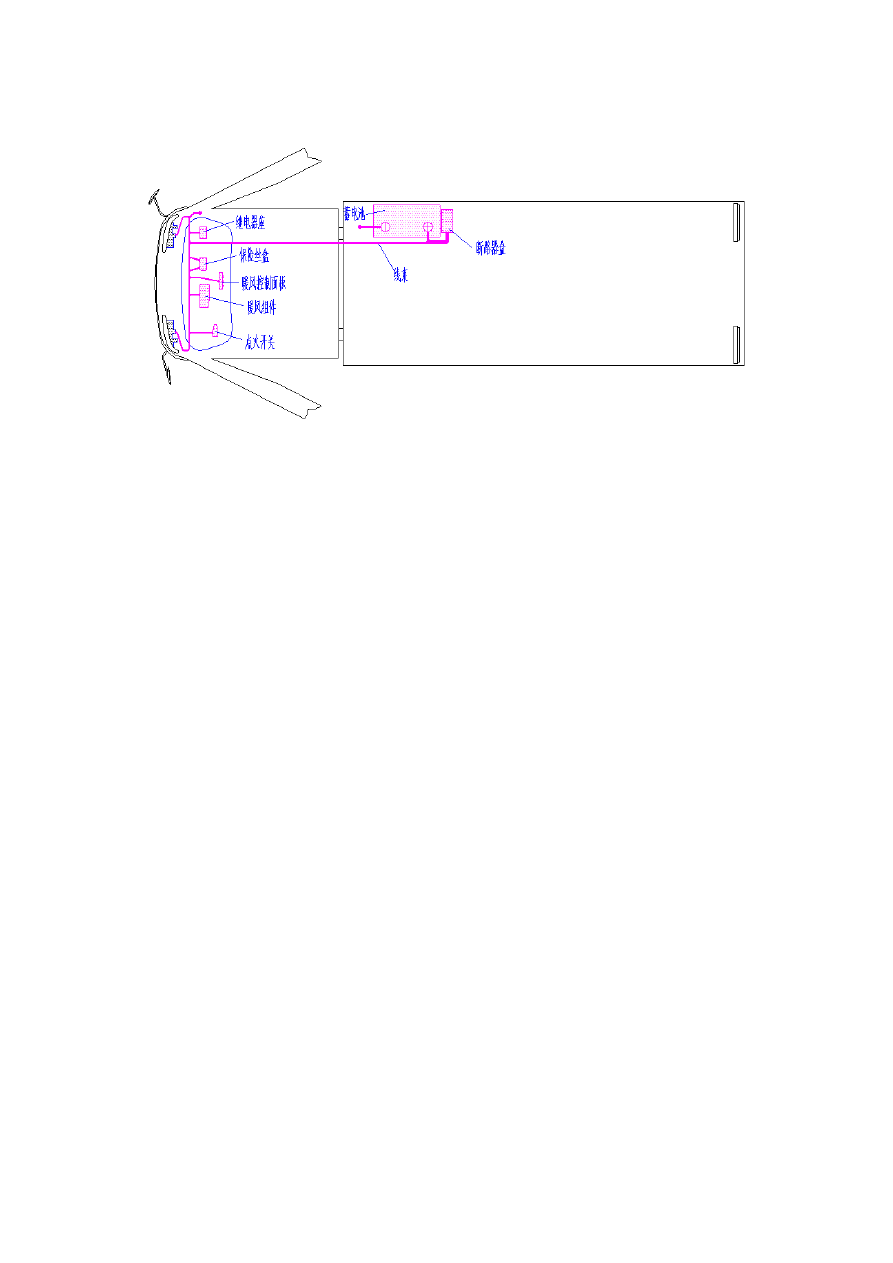

* Схема электропроводки.

Надписи на рисунке (сверху вниз, слева направо):
- гнездо реле;
- коробка плавких предохранителей;
- панель управления печкой;
- блок печки;
- замок зажигания;
- аккумулятор;
- шина электрических кабелей;
- коробка размыкателей.

* Демонтаж.
1. Повернуть ключ в замке зажигания в положение OFF.
2. Снять приборную панель в сборе.
3. Отсоединить разъем нагнетателя воздуха.
4. Отсоединить разъем выключателя печки.
5. Отсоединить от печки трос управления.

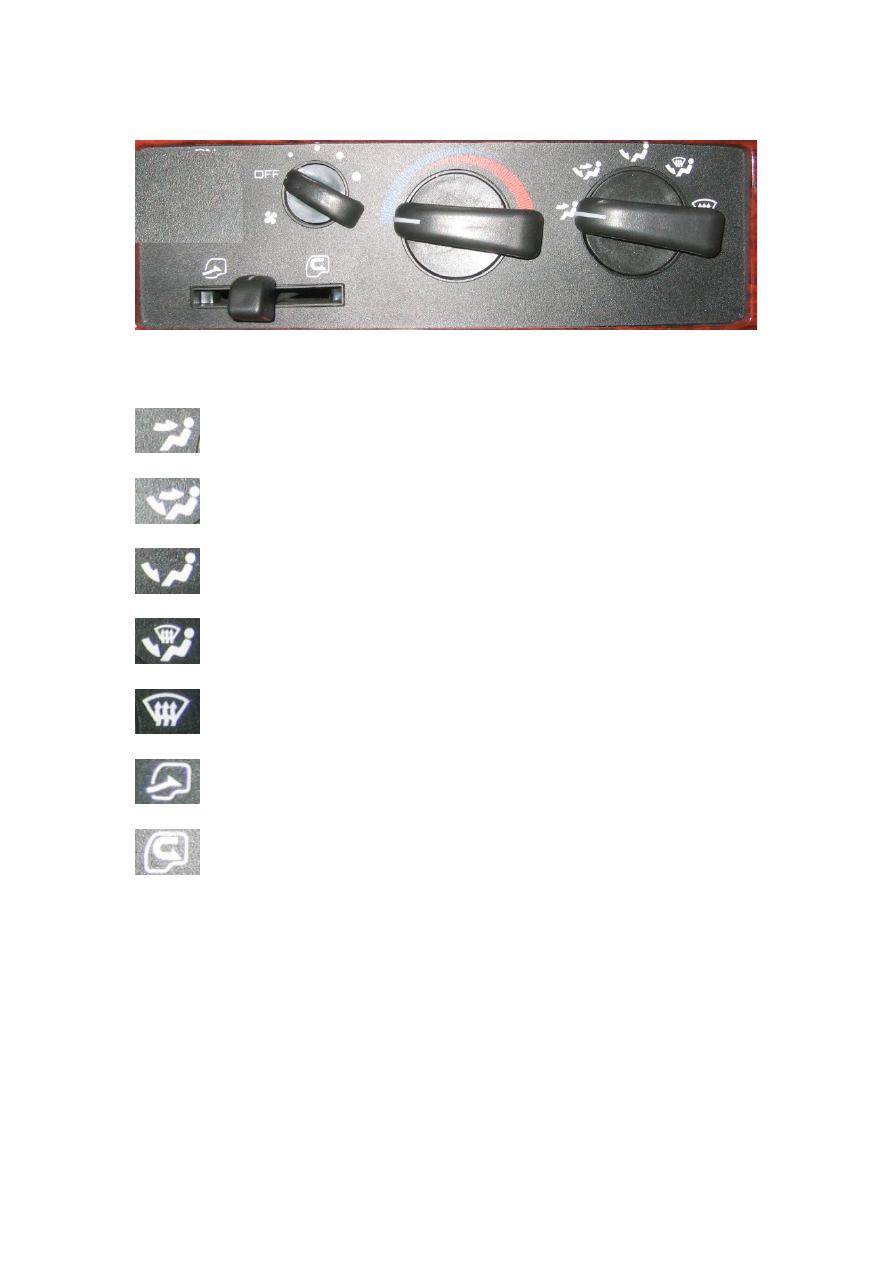

* Панель управления печкой.

Центральная   часть   панели   управления   печкой,   расположенной   на   приборной
панели.

 обдув на лицо

 одновременный обдув на лицо и на ноги

 обдув на ноги

 обдув на ноги и обогрев стекол

 обогрев стекол

 циркуляция забортного воздуха

 внутренняя циркуляция воздуха

* Проверка механизма управления печкой.
При включении переключателя воздушного нагнетателя в каждое из положений
режима   скорости   проверить   пропускание   тока   на   контактах   согласно
приведенной ниже таблице.

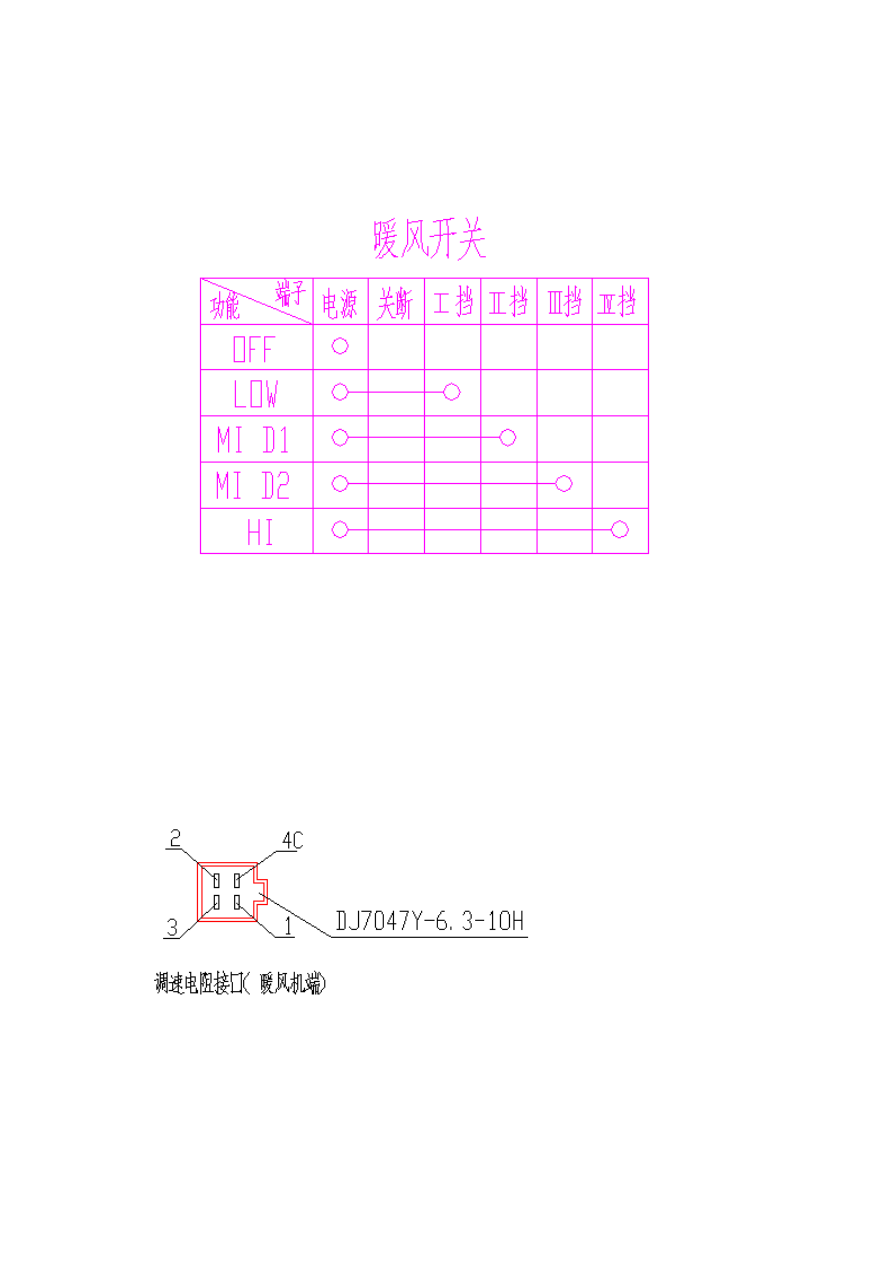

Заголовок таблицы: переключатель печки.
Первая строка таблицы:
- функция;
- клемма;
- источник питания;
- выключено;
- 1 скорость;
- 2 скорость;
- 3 скорость;
- 4 скорость.

* Реостат нагнетателя.

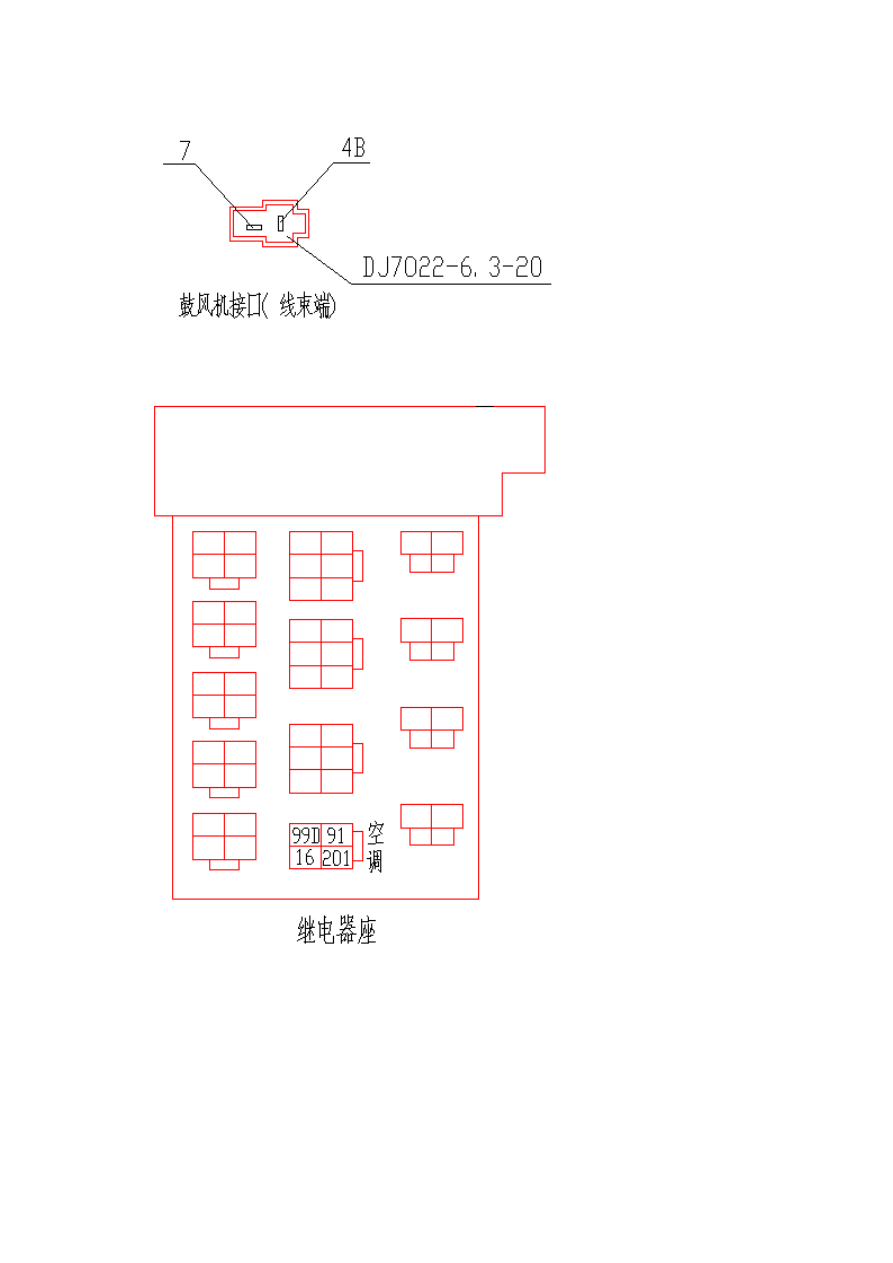

Надпись на рисунке: разъем регулировки сопротивления (контакт нагнетателя).

Надпись на рисунке: разъем нагнетателя (контакт кабеля).

Надписи на рисунке (сверху вниз):
- кондиционер;
- гнездо реле.

* Проверка блоков.
1. Отсоединить все разъемы соединений сопротивлений нагнетателя.
2.   Проверить   сопротивление   между   всеми   контактами,   которое   должно
соответствовать приведенным ниже значениям:
