- приборная панель;
- коробка плавких предохранителей;
- правый задний сигнал поворота;
- левый задний сигнал поворота;
- размыкатели;
- аккумулятор.

Схема электропроводки.

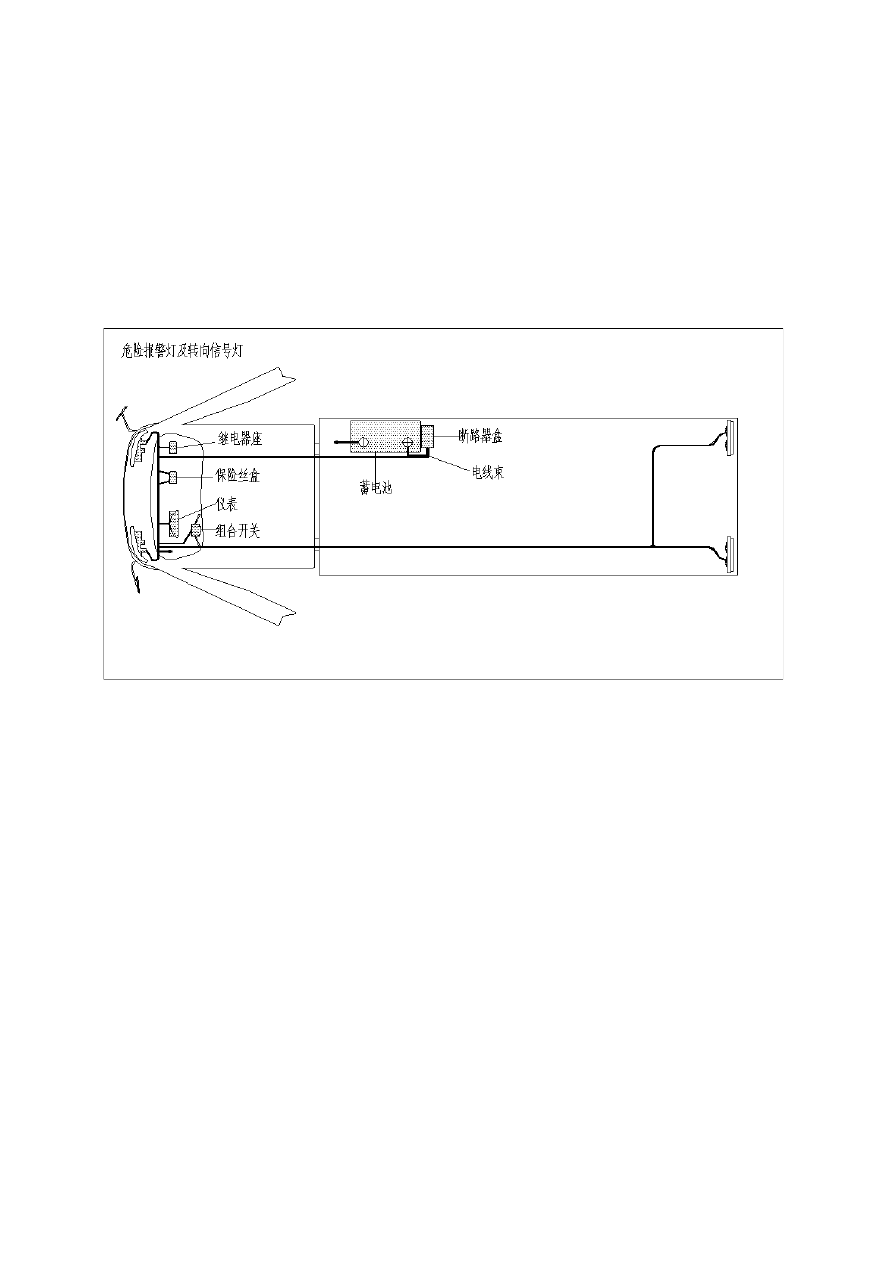

Надписи на рисунке (сверху вниз, слева направо):
- аварийный сигнал и сигналы поворота;
- гнездо реле;
- коробка плавких предохранителей;
- приборная панель;
- универсальный переключатель;
- аккумулятор;
- коробка размыкателей;
- шина электрических кабелей.

Руководство по устранению неисправностей.

Признаки неисправности

Возможное место возникновения неисправности

Не работают аварийный сигнал и сигналы

поворота

(3) (8)

(1)

Выключатель сигнала поворота

(универсальный переключатель)

(2)

Выключатель аварийного сигнала

(универсальный переключатель)

(3)

Реле мигалки

(4)

Плавкий предохранитель в

коробке

(5)

Реле габаритных огней

(6)

Лампа сигнала поворота

(7)

Лампочка индикатора включения

сигнала поворота

(8)

Плохой контакт в разъеме

Сигналы поворота не работают, аварийный

сигнал работает нормально

(1) (4) (8)

Сигналы поворота работают нормально,

аварийный сигнал не работает

(2) (4) (8)

Сигнал мигает учащенно

(3) (4) (6)

(8)

Сигнал поворота не мигает

(4) (8)

Не работает индикатор включения сигнала

поворота

(7) (8)

Реле мигалки сигнала поворота.

1. Вынуть блок мигалки из распределительной коробки.
2.  Включить  выключатель  зажигания  и  выключатель

сигнала  поворота,  при  этом  проверить  электрическое
напряжение  на  всех  клеммах  разъема  в  распределительной
коробке.

3.  Включить  выключатель  аварийного  сигнала,  при  этом

проверить

электрическое

напряжение

на

всех

соответствующих клеммах разъема.

4.   Подсоединить   мигалку   к   разъему   в   распределительной

коробке. Если при этом механизм мигалки не работает, возможно, неисправность возникла в этом механизме.

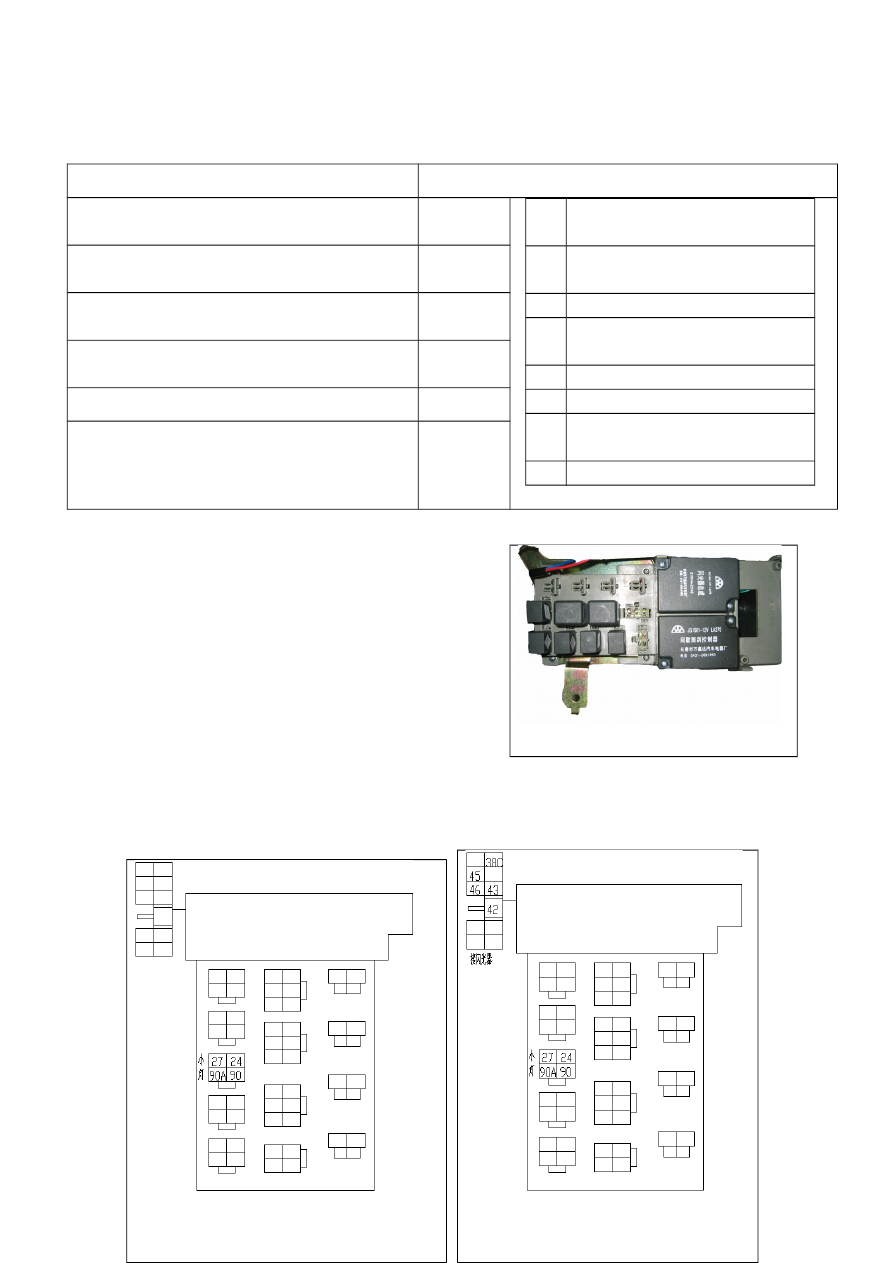

Гнездо реле

Гнездо реле

Надписи на рисунке (сверху вниз):
- к мигалке;

- габаритный огонь

Гнездо реле

Надпись на рисунке:
- габаритный огонь

Габаритные огни и подсветка номера автомобиля.

Схема электрооборудования.

Надписи на рисунке (сверху вниз, слева направо):
- правый передний сигнал поворота;
- правый передний габаритный огонь;
- левый передний габаритный огонь;
- левый передний сигнал поворота;
- выключатель передних противотуманных фар;
- выключатель задних противотуманных фар;
- универсальный переключатель;
- переключатель фар и сигналов поворота;
- проводка к сигналам поворота;
- проводка к задним сигналам;
- реле габаритных огней;
- гнездо реле;
- подсветка приборной панели;
- приборная панель;
- проводка к габаритным огням;
- коробка плавких предохранителей;

- габаритный огонь;
- сигнал тормоза;
- подсветка;
- сигнал тормоза;
- габаритный огонь;
- размыкатели;
- аккумулятор.

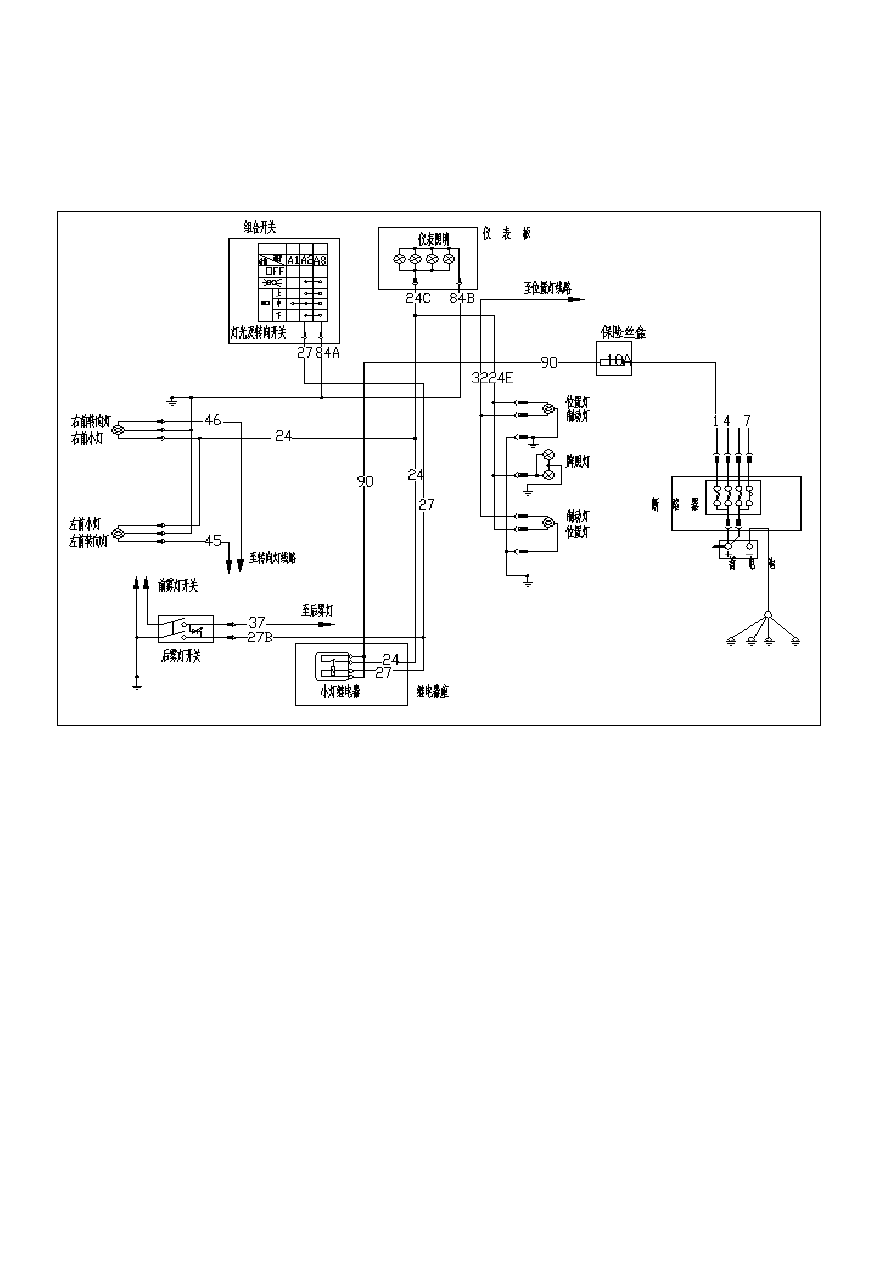

Схема электропроводки.

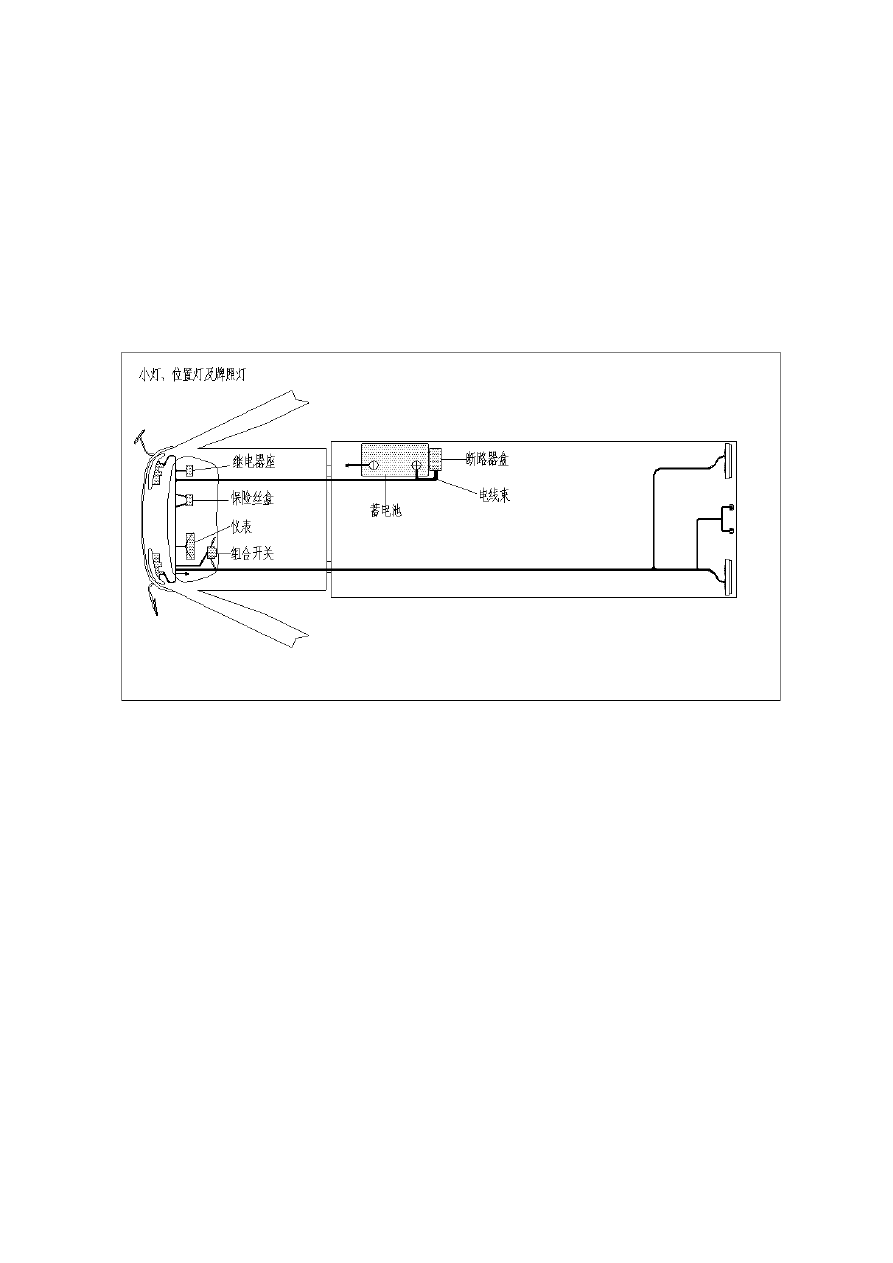

Надписи на рисунке (сверху вниз, слева направо):
- габаритные огни и подсветка номера автомобиля;
- гнездо реле;
- коробка плавких предохранителей;
- приборная панель;
- универсальный переключатель;
- аккумулятор;
- коробка размыкателей;
- шина электрических кабелей.
