Проверка выключателя противотуманных фар.

   Включить  вольтамперметр  в  режиме  омметра,  подключить  его  между  контактами  36A  и  37  выключателя

задних противотуманных фар. При включении выключателя передних противотуманных фар должен пропускаться
ток.

Сигналы тормоза.

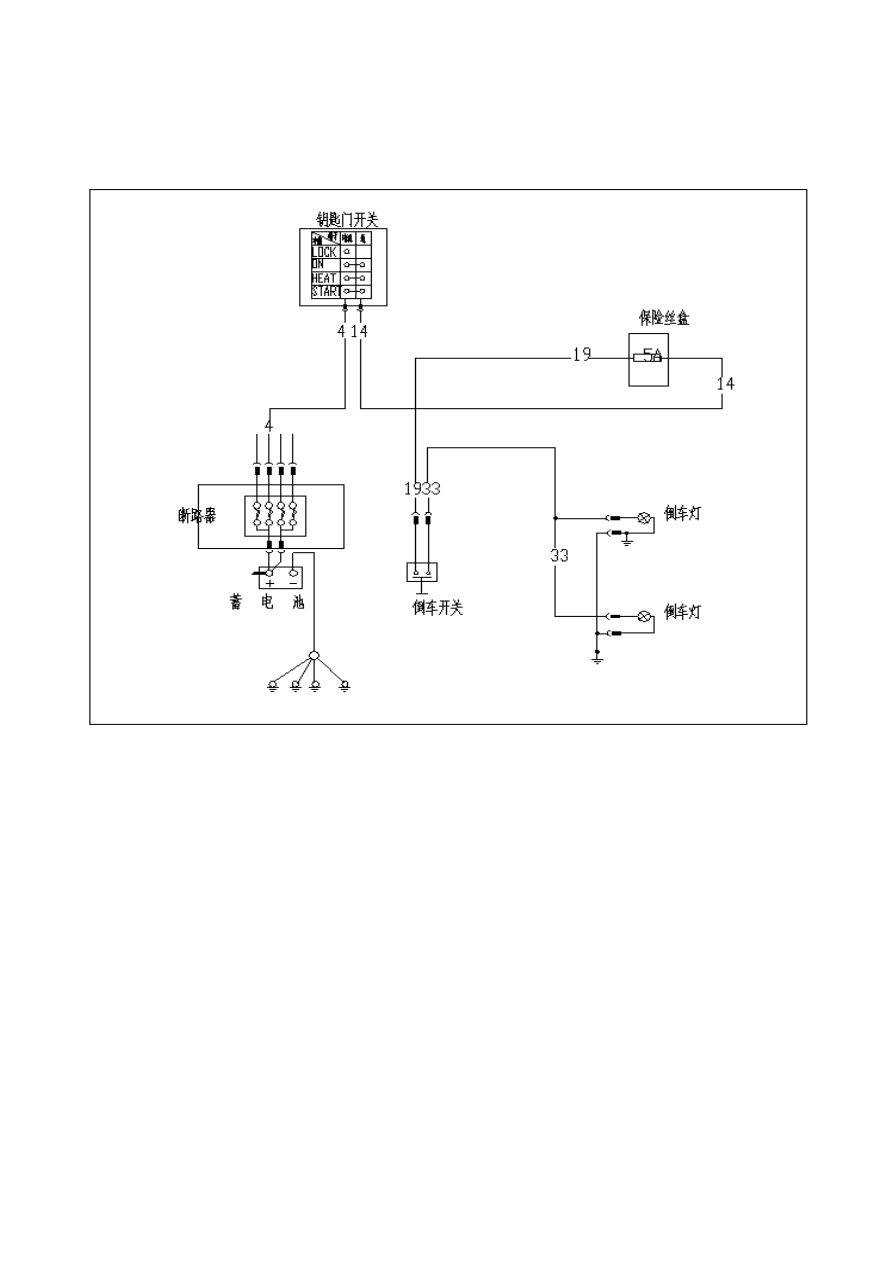

Схема электрооборудования.

Надписи на рисунке (сверху вниз, слева направо):
- выключатель сигнала тормоза;
- проводка к габаритным огням;
- коробка плавких предохранителей;
- габаритный огонь;
- сигнал тормоза;
- сигнал тормоза;
- габаритный огонь;
- размыкатели;
- аккумулятор.

Схема электропроводки.

Надписи на рисунке (сверху вниз, слева направо):
- сигналы тормоза и габаритные огни;
- коробка плавких предохранителей;
- выключатель сигнала тормоза;
- аккумулятор;
- коробка размыкателей;
- шина электрических кабелей.

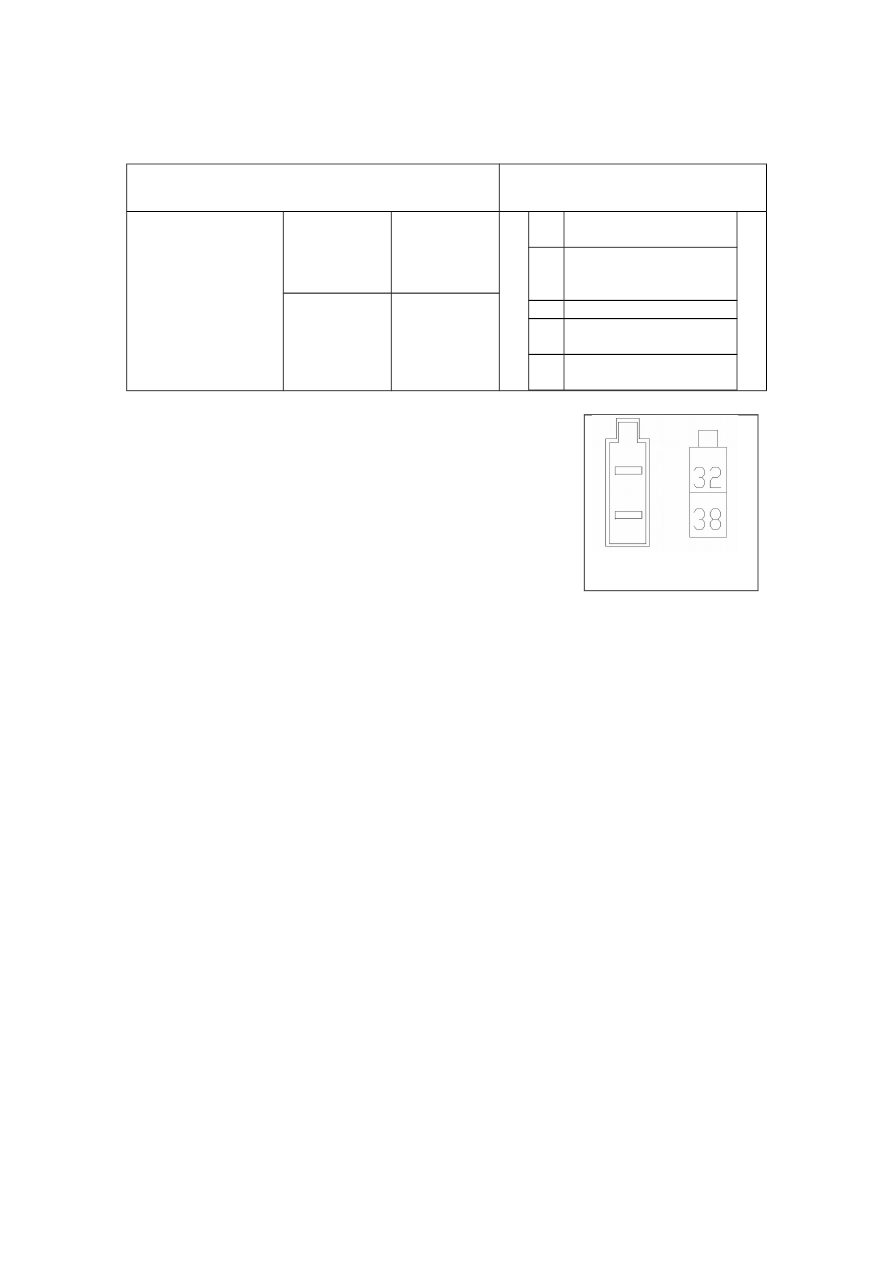

Руководство по устранению неисправностей.

Признаки неисправности

Возможное место возникновения

неисправности

Не горит сигнал

тормоза

С обеих

сторон

(1) (2) (4) (5)

С любой из

сторон

(3) (4) (5)

Проверка выключателя сигнала тормоза.

1. Снять крышку выключателя сигнала тормоза.
2.   Вытащить   разъем   выключателя   сигнала   тормоза   (расположен   в

месте

установки педали тормоза).
3.   Включить   вольтамперметр   в   режиме   омметра,   подключить   его

между

контактами 32 и 38 выключателя сигнала тормоза.

При   нажатой   педали   тормоза   должен   пропускаться

электрический ток.

При отпущенной педали ток не должен пропускаться.

Выключатель сигнала
тормоза

(1)

Выключатель сигнала

тормоза

(2)

Плавкий

предохранитель в

коробке (20A)

(3) Лампа сигнала тормоза
(4)

Плохой контакт в

разъеме

(5)

Электрическая

проводка

Световой сигнал заднего хода.

Схема электрооборудования.

Надписи на рисунке (сверху вниз, слева направо):
- замок зажигания;
- размыкатели;
- аккумулятор;
- выключатель светового сигнала заднего хода;
- коробка плавких предохранителей;
- сигнал заднего хода;
- сигнал заднего хода.
