ГРУЗОВИКИ «ЦЗЕФАН» СЕРИИ CA1031K2L. Руководство - часть 27

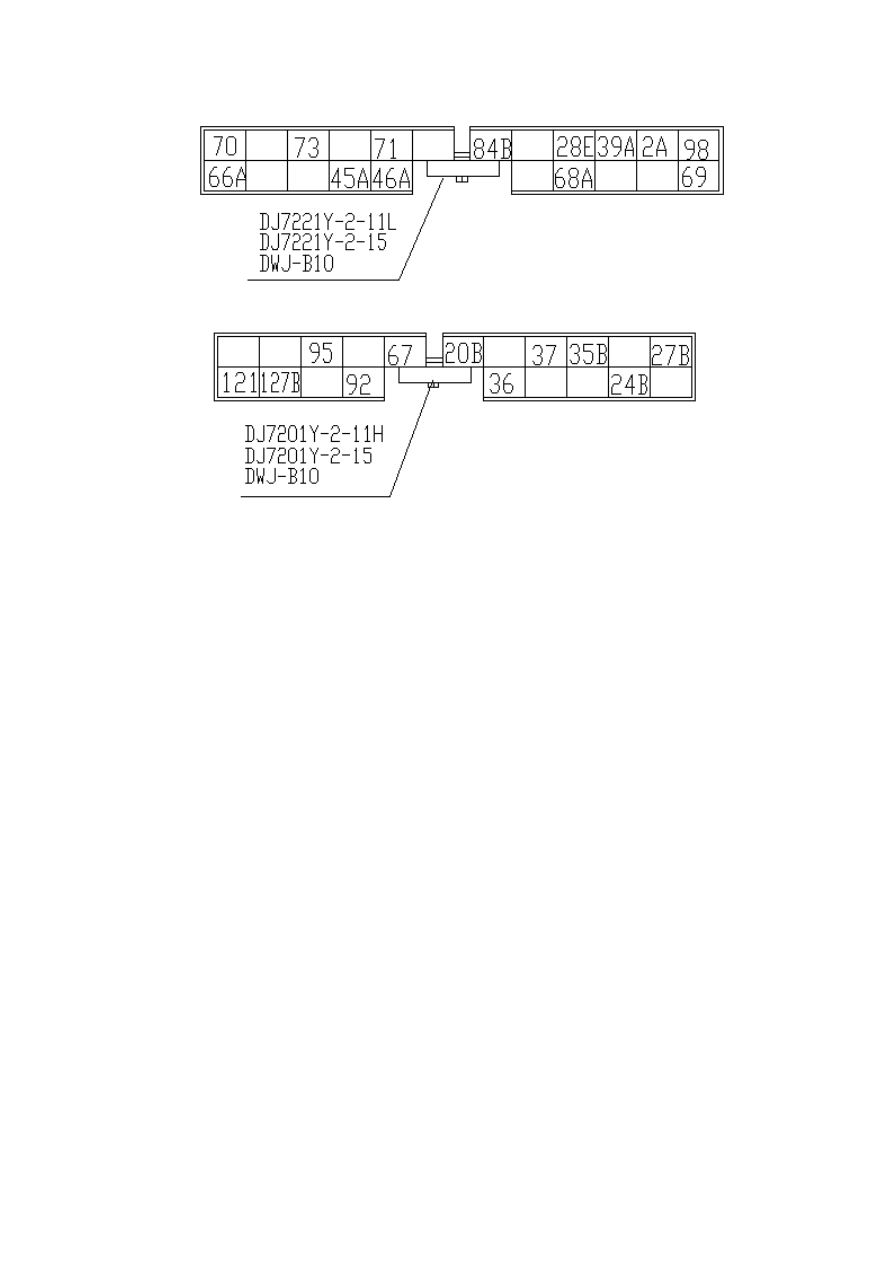

Проверка датчика скорости.

1. Подключить два контакта вольтамперметра между контактами 70 и 73.
2. Вращать приводной вал спидометра.
Технические требования:
*   При   непрерывном   вращении   приводного   вала   спидометра   должно   быть   8
сигналов на каждый оборот.

Проверка аварийного индикатора низкого давления масла.

1. Отсоединить разъем выключателя датчика давления масла.
2. Подключить два контакта вольтамперметра между контактом 67 и массой.
Технические требования:
* После выключения двигателя ток пропускается.
* При работающем двигателе ток не пропускается.
Примечание:   в   случае   несоответствия   указанным   требованиям   заменить
выключатель датчика давления масла.



Проверка работы выключателя аварийного сигнала низкого уровня тормозной

жидкости.

1. Отсоединить разъем выключателя датчика уровня тормозной жидкости.
2. Подключить два контакта вольтамперметра между контактом 61 и массой.
3.   Снять   крышку   бачка   с   тормозной   жидкостью,   прижать   поплавок   чистым
стержнем, при этом проверить пропускание тока.

Внимание:   прежде,   чем   утапливать   поплавок,   необходимо   тщательно
очистить   используемый   для   этого   стержень.   Следует   обращать   особое
внимание на то, чтобы вовнутрь бачка не попадали не только пыль и грязь, но
и частицы влаги.

Проверка аварийного индикатора включения стояночного тормоза.

1.   Снять   декоративный   кожух   механизма   управления   задним   стояночным
тормозом.
2. Снять разъем выключателя датчика стояночного тормоза.
3. Установить ключ в замке зажигания в положение ‘ON’.
4. Замкнуть боковой контакт кабеля на массу, лампочка аварийного индикатора
включения стояночного тормоза должна загореться.
5. Убедиться в том, что педаль ножного тормоза находится в свободном верхнем
положении, при замыкании контакта выключателя 69A на кузов машины должен
пропускаться ток.



Проверка указателя уровня топлива.
<Указатель уровня топлива (стрелочный)>

Снять датчик указателя уровня топлива, расположенный на топливном баке на

раме автомобиля (предупреждение: категорически запрещается размещать источники
открытого   огня   вблизи   места   проведения   работ),   подключить   два   контакта
вольтамперметра между контактом 68 и массой, пошевелить пальцем руки стрелочный
указатель. При этом каждое положение стрелочного указателя должно соответствовать
определенному   значению   электрического   сопротивления   на   выходе   датчика.
Соответствующие   значения   приведены   в   таблице   ниже.   Если   это   не   выполняется,
необходимо заменить датчик уровня топлива.

Электрическое сопротивление на выходе

датчика (Ом)

Значение шкалы стрелочного указателя

110±7

E

32,5±4

1/2

3±2

F


   Проверка указателя температуры жидкости в системе охлаждения.
        Температура воды и электрическое сопротивление находятся в обратной зависимости.

Снять датчик температуры жидкости в системе охлаждения, положить датчик вместе с
термометром   в   емкость   с   водой,   нагревать   воду,   подключить   два   контакта
вольтамперметра   между   контактом   66   и   массой.   Отношение   между   значениями
сопротивления   на   выходе   датчика   и   значениями   шкалы   температуры   жидкости   в
системе   охлаждения   приведены   в   таблице   ниже.   Если   они   не   соблюдаются,
необходимо заменить датчик температуры жидкости в системе охлаждения.

Электрическое сопротивление на выходе

датчика (Ом)

Значение шкалы указателя (◦C)

226

+33,6

-36,6

50

68±8

85

26,4

+1,71

-2,21

115

(20)

(120)

Проверка индикатора зарядки аккумулятора.

Повернуть ключ в замке зажигания в положение  ON. При этом если индикатор

зарядки аккумулятора работает нормально, он должен загореться. Запустить двигатель.
Когда   текущая   частота   вращения   двигателя   превысит   частоту   вращения   холостого
хода,   индикатор   должен   погаснуть,   что   подтверждает   нормальную   работу   системы
зарядки аккумулятора.

Проверка индикатора вакуумного усилителя.
       Если   происходят   изменения   давления   в   автомобиле,   но   индикатор   вакуумного
усилителя не реагирует на них адекватно, необходимо заменить указанных индикатор.

Фары и световые сигналы автомобиля.

Передние фары.

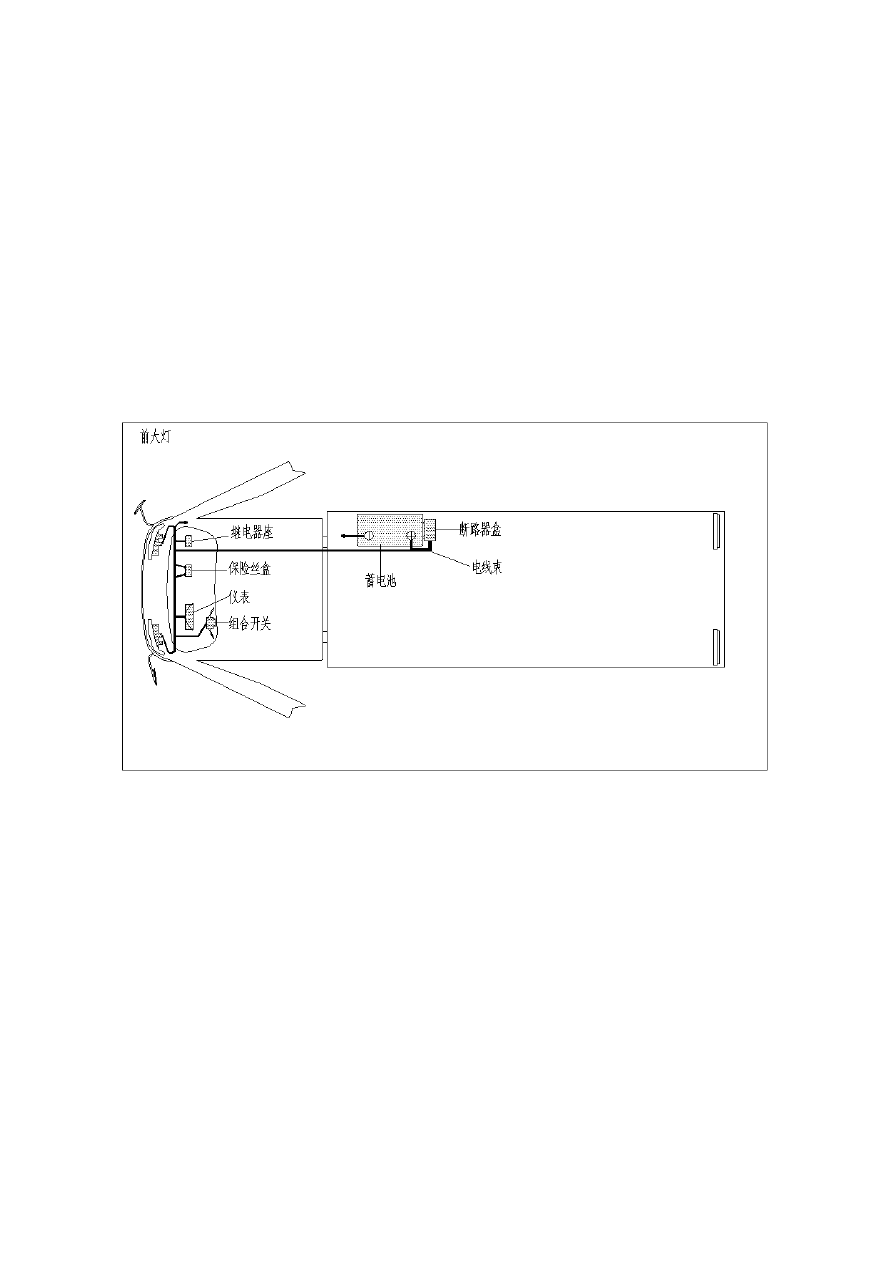

Схема электрооборудования.

Надписи на рисунке (сверху вниз, слева направо):
- передние фары;
- правая фара ближнего света;
- правая фара дальнего света;
- левая фара ближнего света;
- левая фара дальнего света;
- гнездо реле;
- универсальный переключатель;

- выключатели фар и сигналов поворота;
- поворотная ручка;
- рычаг;
- верхнее;
- среднее;
- нижнее;
- приборная панель;
- индикатор включения дальнего света фар;
- коробка плавких предохранителей;
- размыкатели;
- аккумулятор.

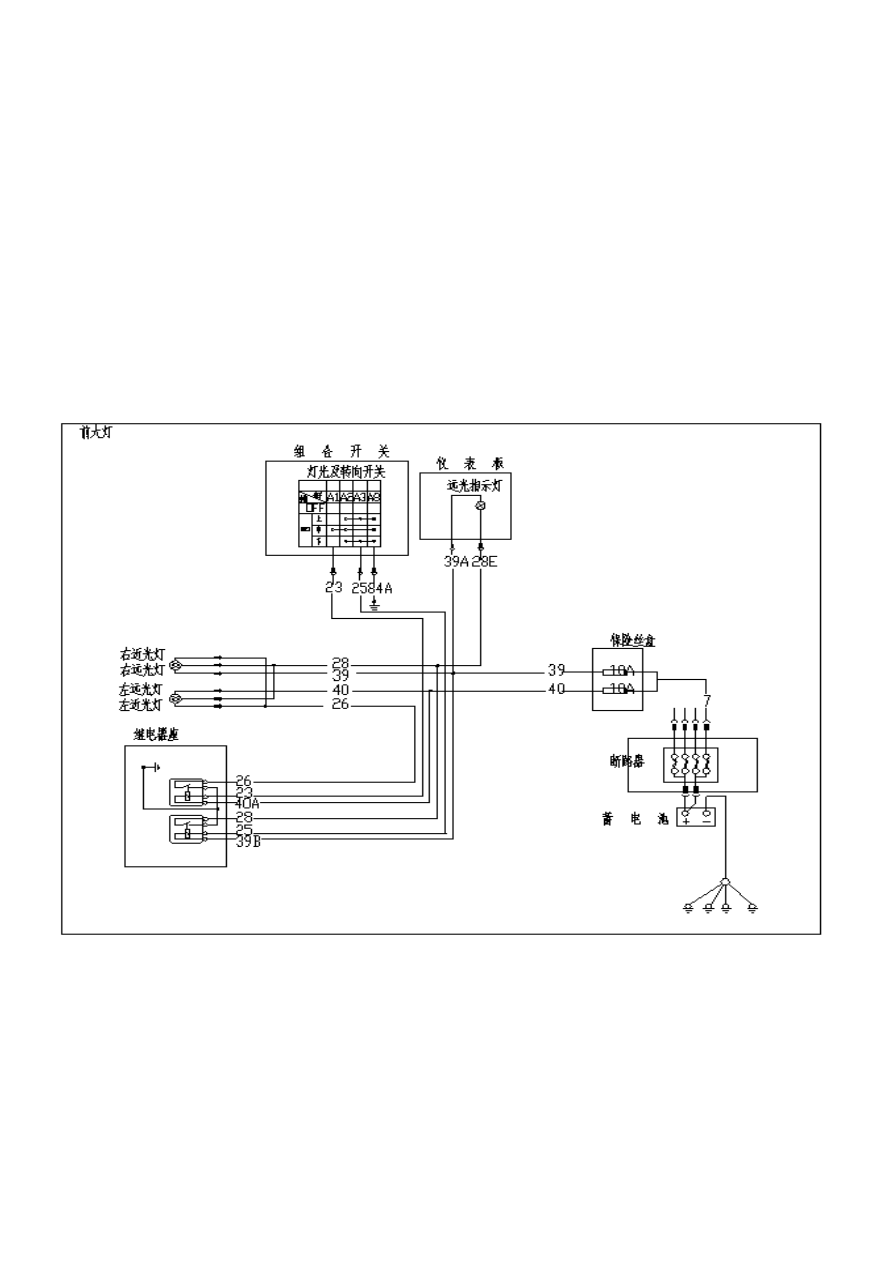

Схема электропроводки.

Надписи на рисунке (сверху вниз, слева направо):

- передние фары;
- гнездо реле;
- коробка предохранителей;
- приборная панель;
- универсальный переключатель;
- аккумулятор;
- коробка размыкателей;
- шина электрических кабелей.
