ГРУЗОВИКИ «ЦЗЕФАН» СЕРИИ CA1031K2L. Руководство - часть 28

Руководство по устранению неисправностей.

Признаки неисправности

В каком месте может возникнуть неисправность

Не горят

передние

фары

С

обеих

сторон

Дальний

свет

Сигнал обгона

работает нормально

(1) (5) (8)

(1)

Универсальный

переключатель

(переключатель света фар и

выключатель дальнего

света)

(2)

Универсальный

переключатель

 (сигнал обгона)

(3)

Универсальный

переключатель

 (выключатель подсветки)

(4)

Предохранитель на

распределительной коробке

(передние фары, правая /

левая, 10А)

(5) Гнездо реле (реле дальнего,

ближнего света)

(6)

Лампа передней фары

(7)

Лампа сигнала

(8)

Плохой контакт

соединения

(9)

Электропроводка

Сигнал обгона не

работает

(1) (2) (3) (5)

(8)

Ближний свет

(1) (5) (8)

Дальний свет и ближний свет

(включая сигнал обгона)

(1) (2) (3) (4)
(5) (6) (8) (9)

Любое из перечисленного

(6) (8)

Не горит индикатор дальнего света

(7) (8) (9)

Гнездо реле

Надписи на рисунке:
- дальний свет;
- ближний свет.
Демонтаж универсального переключателя.

1. Выключить выключатель зажигания.
2. Отсоединить контакт кабеля массы (-).
3.  Открутить   правый   и   левый   болты   соединения   с   рулевым

колесом.

4. Снять прокладку кнопки звукового сигнала и рулевое колесо.
5. Снять нижнюю крышку колонки рулевого управления.
6.   Снять   гнездо   подключения   кабеля   к   универсальному

переключателю.

7. Открутить винты, снять универсальный переключатель.

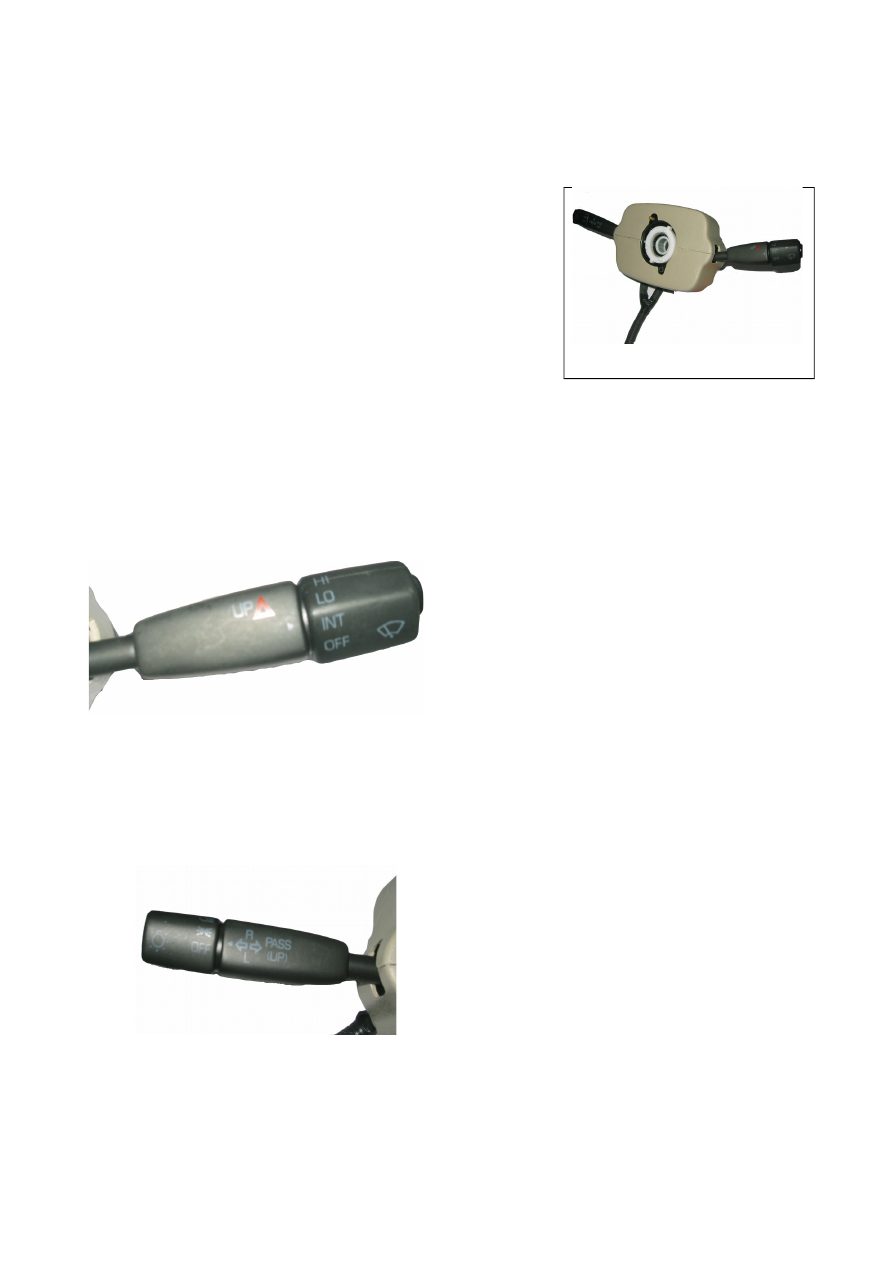

Управление универсальным переключателем.

Правый рычаг переключателя: переключением рычага вверх и вниз осуществляется управление включением и

выключением  аварийного  сигнала.  В   верхнем   положении   рычага   сигнал   включен,   в   нижнем   положении   –
выключен.

Левый  рычаг  переключателя:  для  поворотной  ручки  левого  рычага  предусмотрено  три  положения  –  фары,

габаритные  огни  и  OFF (выключено).  При  установке  переключателя  в  положение  «фары»  включаются  передние
фары  в  режиме  ближнего  света.  Если  рычаг  перемещается  вниз,  включается  дальний  свет  фар.  Если  рычаг
перемещается  вверх,  включается  сигнал  обгона.  Перемещением  рычага  вперед  и  назад  производится  включение
левого и правого сигналов поворота.

Универсальный
переключатель

Противотуманные фары.

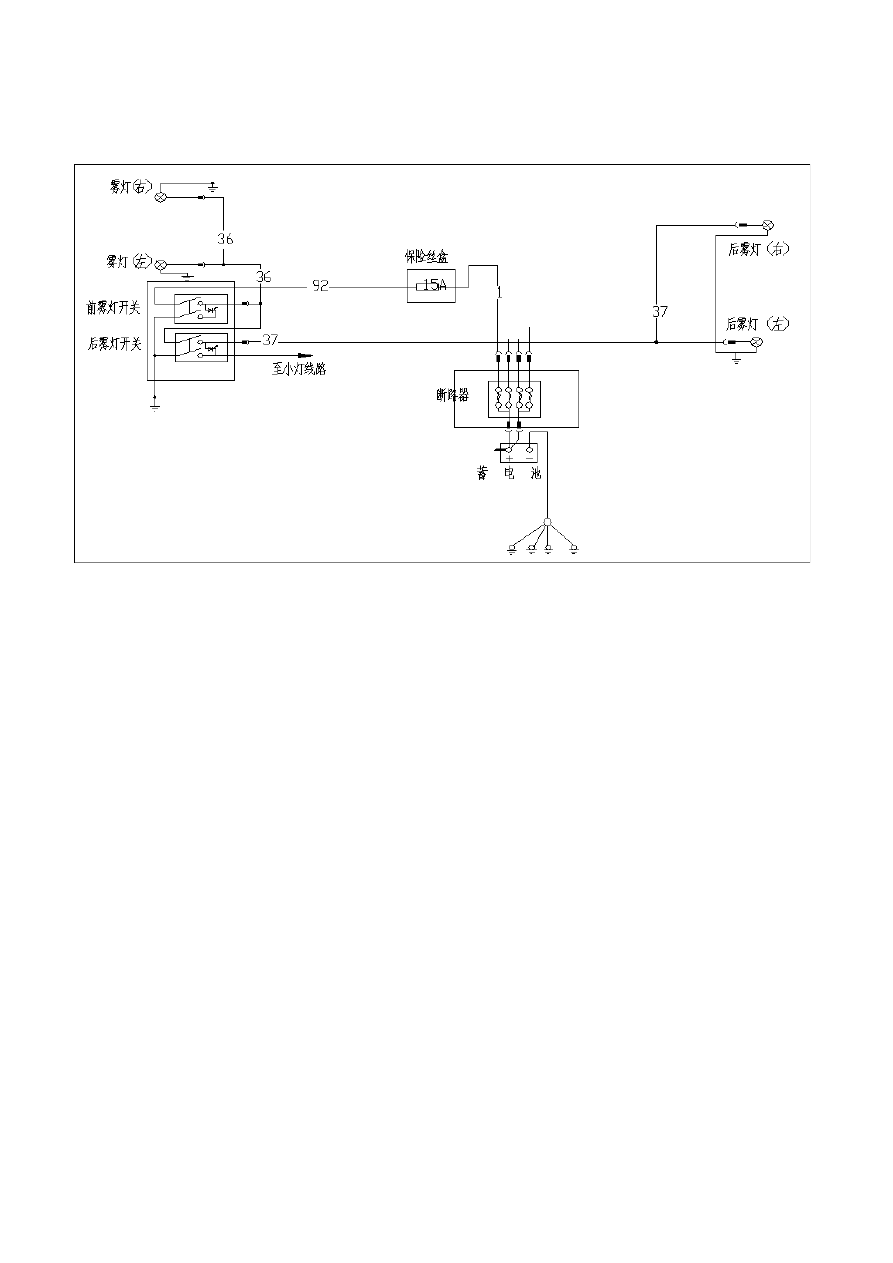

Принципиальная схема электрооборудования.

Надписи на рисунке (сверху вниз, слева направо):

- противотуманная фара (правая);
- противотуманная фара (левая);
- выключатель передних противотуманных фар;
- выключатель задних противотуманных фар;
- проводка к габаритным огням;
- коробка плавких предохранителей;
- размыкатели;
- аккумулятор;
- задняя противотуманная фара (правая);
- задняя противотуманная фара (левая).

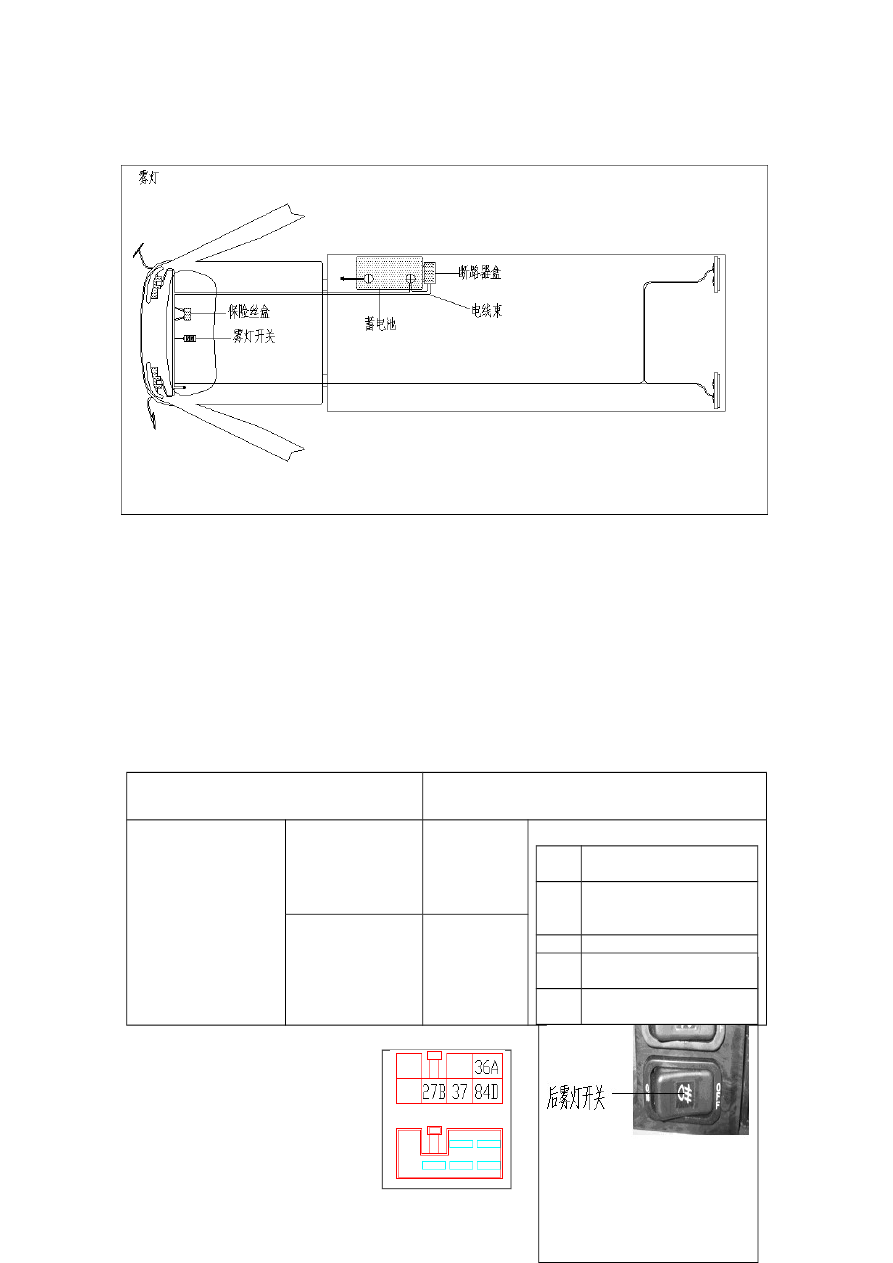

Схема электропроводки.

Надписи на рисунке (сверху вниз, слева направо):
- противотуманные фары;
- коробка плавких предохранителей;
- выключатель противотуманных фар;
- аккумулятор;
- коробка размыкателей;
- шина электрических кабелей.

Руководство по устранению неисправностей.

Признаки неисправности

Возможное место возникновения

неисправности

Не горят

противотуманные

фары

Передние

противотуманные

фары работаю

нормально

(4) (5)

Передние

противотуманные

фары тоже не

горят

(1) (2) (3) (4)

Демонтаж выключателей противотуманных фар.

1. Вынуть выключатель противотуманных фар, расположенный на приборной панели.
2. Отсоединить электрический кабель.

Выключатель
противотуманных фар

Сверху вниз:
-   выключатель   передних

противотуманных фар;
-   выключатель   задних

противотуманных фар.

(1)

Выключатель передних

противотуманных фар

(2)

Плавкий

предохранитель в

коробке (15А)

(3)

Электропроводка

(4)

Плохой контакт в

разъеме

(5)

Выключатель задних

противотуманных фар
