ГРУЗОВИКИ «ЦЗЕФАН» СЕРИИ CA1031K2L. Руководство - часть 26

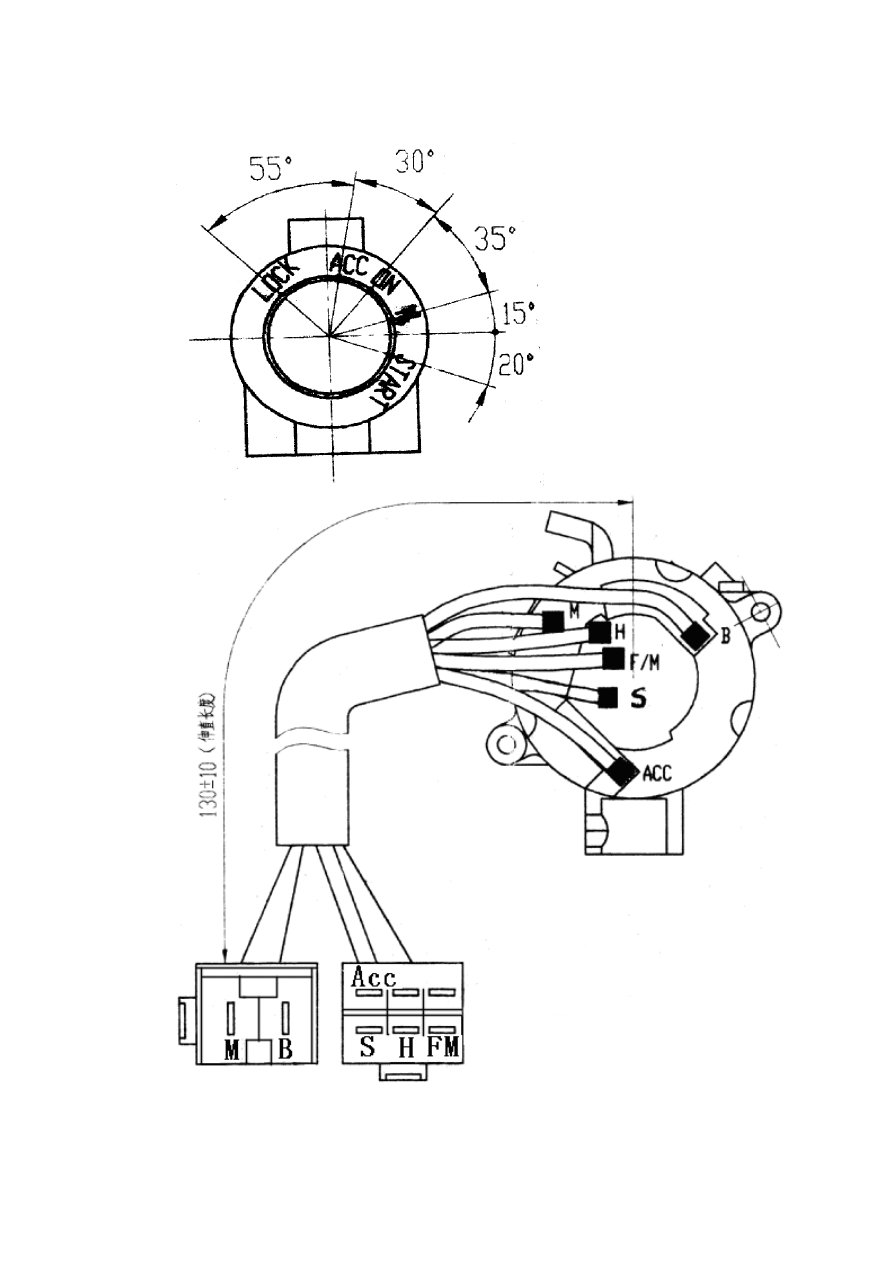

Схема поворота ключа в замке зажигания

Надпись на рисунке:

- длина в вытянутом положении.

Проверка замка зажигания.

Открыть разъем кабеля замка зажигания. Проверить соответствующие клеммы по

приведенной ниже таблице соединений.

Наименован

ие контакта

10А

10А

10А

5А

10А

10А

Источник

электрическ

ого питания

Включе

но

Оборудован

ие

Пуск

Включе

но

Предварительн

ый подогрев

LOCK

●

ACC

●

●

ON

●

●

●

●

HEAT

●

●

●

●

●

START

●

●

●

●

Цвет

Бело-синий

Розовый

Розово-

синий

Желто-

белый

Черно-белый

Калибр

провода

4 мм

2

2.5 мм

2

2 мм

2

1 мм

2

0.5 мм

2

2. Блок приборной панели.
Устройство.

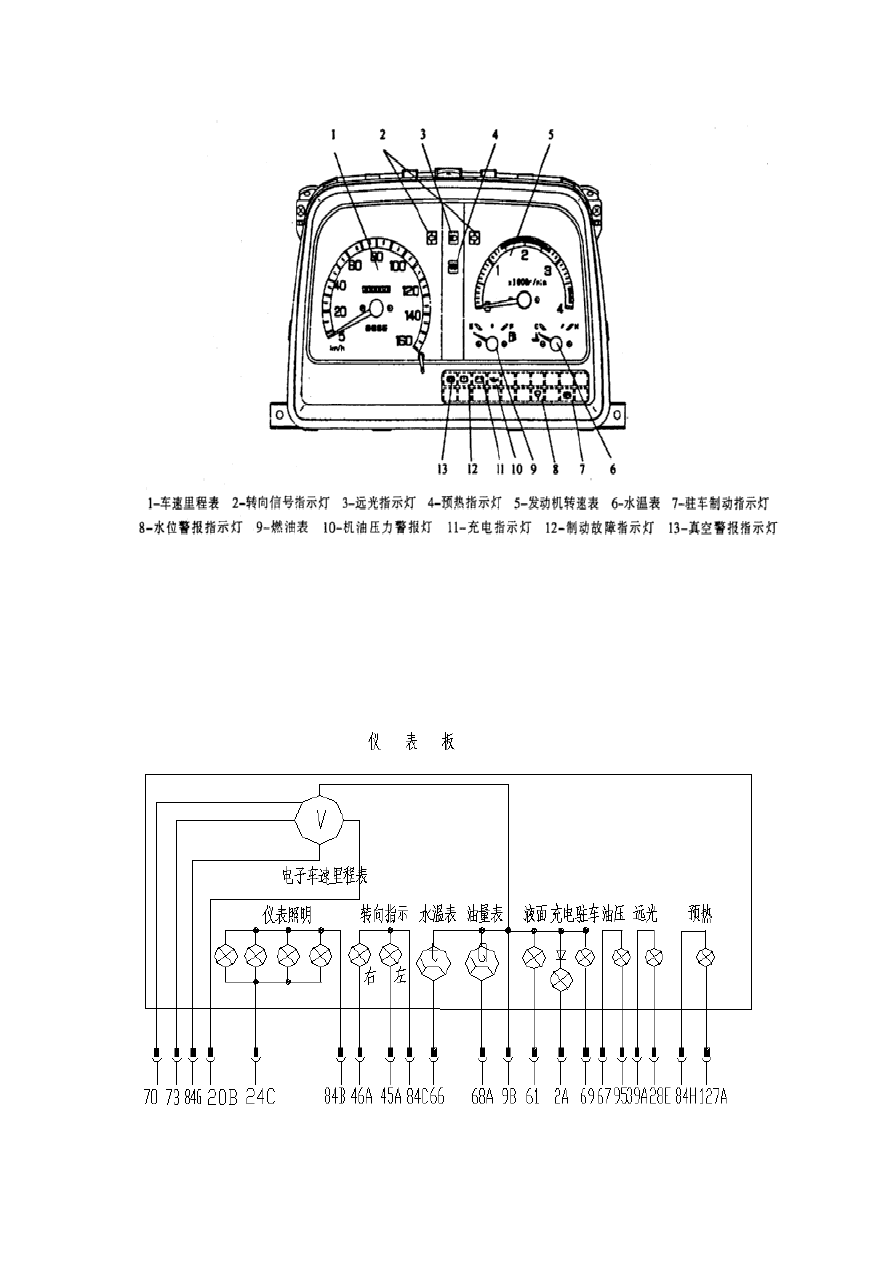

1 – спидометр со счетчиком пробега; 2 – индикатор включения сигнала поворота; 3 –
индикатор включения дальнего света фар; 4 – индикатор включения подогрева; 5 –
тахометр;   6  –   указатель   температуры   воды;   7   –   индикатор   включения   стояночного
тормоза; 8 – аварийный индикатор низкого уровня жидкости в системе охлаждения; 9 –
указатель уровня топлива; 10 – аварийный индикатор низкого уровня моторного масла;
11   –   индикатор   зарядки   аккумулятора;   12   –   аварийный   индикатор   неисправности
тормозной системы; 13 – аварийный индикатор неисправности вакуумного усилителя.

Надписи на рисунке (сверху вниз, слева направо):

- приборная панель;
- подсветка приборной панели;
- индикатор включения сигнала поворота;
- правый;
- левый;
- указатель температуры воды;
- указатель уровня топлива;
- уровень жидкости;
- зарядка аккумулятора;
- стояночный тормоз;
- давление масла;
- дальний свет;
- подогрев.

Номер провода

Калибр   и   цвет
провода

Номер провода

Калибр   и   цвет
провода

2A

0,5 бело-красный

67

0,5 желто-черный

20B

0,5 синий

68A

0,5 желтый

24C

0,8 желто-красный

69

0,5 черно-красный

28E

0,5 сине-белый

70

0,8 красный

39A

0,8 красно-желтый

73

0,8 желто-зеленый

45A

0,5 красно-зеленый

84B

0,8 черный

46A

0,5 черно-зеленый

95

0,8 синий

66

0,5 желто-белый

98

1,0 желтый
