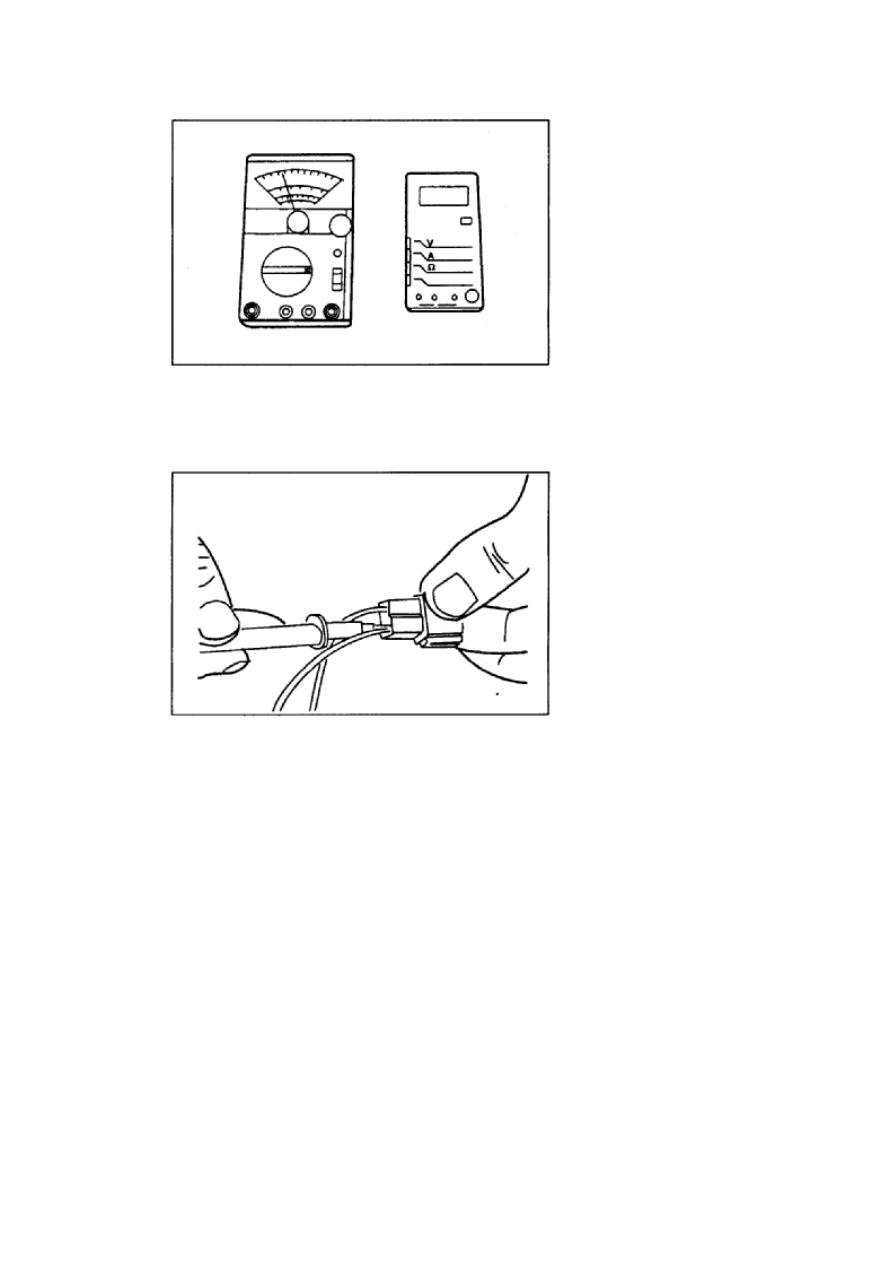

Сквозной разъем.
При  измерении  электрического  сопротивления  или  напряжения  на  разъеме  вставлять

измерительный  щуп  с  задней  стороны  разъема.  Действовать  осторожно,  чтобы  не
повредить провод или контакты соединения.

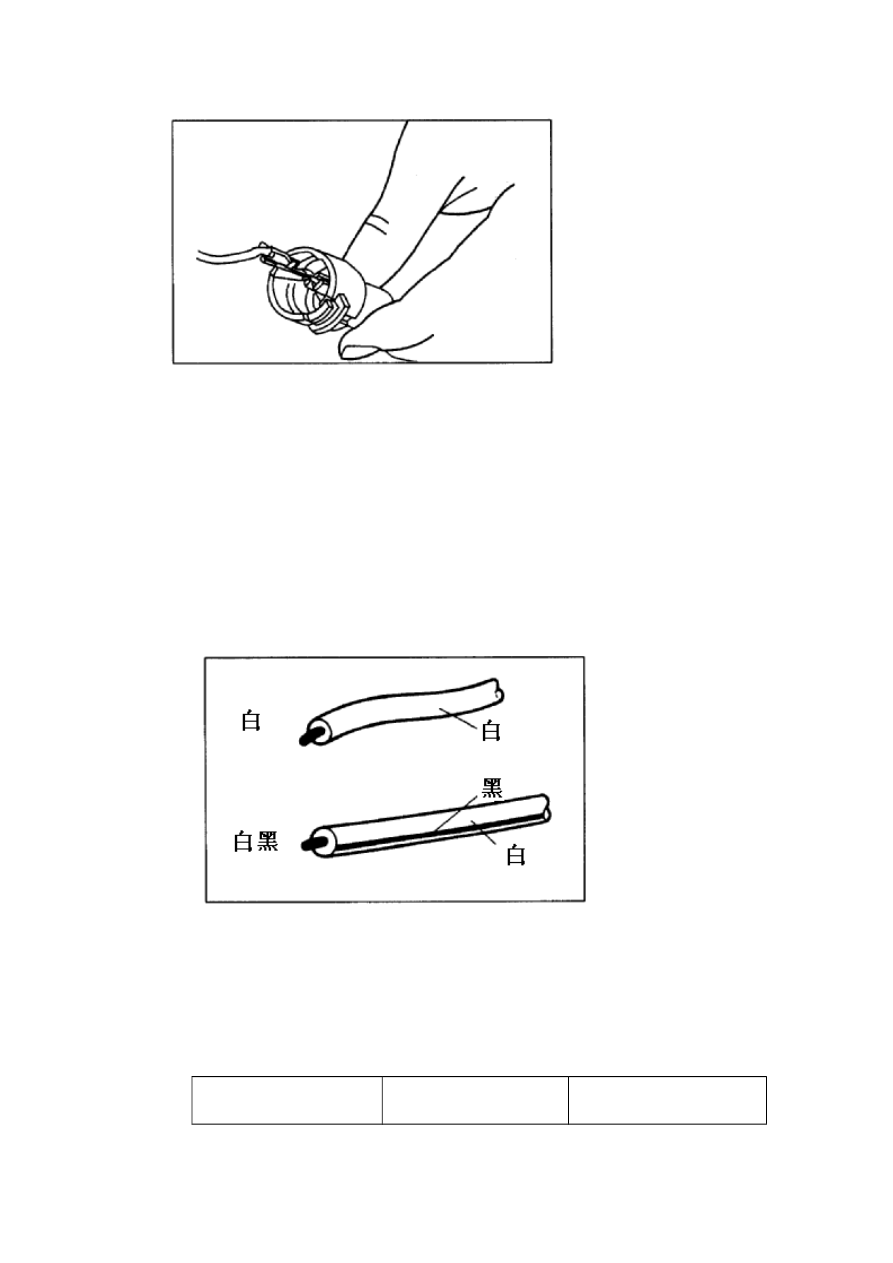

Герметичный разъем.
При   измерении   электрического   сопротивления   или   напряжения   на   разъеме

подсоединять измерительный щуп к контакту с соединительной стороны разъема.

Необходимо действовать особенно осторожно, не прижимать измерительный щуп к

контакту   с   соединительной   стороны   разъема   со   слишком   большим   усилием   во
избежание деформации и нарушения контакта.

Можно выполнять операцию либо с подключением соединения самого разъема, либо с

подключением соответствующего приспособления.

Типы проводов и цветовая кодировка.

* Для удобства визуальной идентификации каждый провод имеет собственный
цвет   (серый,   коричневый,   синий,   белый,   красный,   зеленый,   желтый,   черный,
оранжевый,   фиолетовый).   Все   цвета   обозначены   на   соответствующих
принципиальных схемах соединений электрооборудования для упрощения работы
по устранению неисправностей.
* Все провода по окраске делятся на две категории: одноцветные и многоцветные.
Внешняя поверхность изоляции «одноцветных» проводов равномерно окрашена в
один цвет. Для окраски изоляции «многоцветных» проводов применяется второй
цвет, которым наносится тонкая полоска на поверхности изоляции. В этом случае
при цветовой маркировке провода сначала указывается основной цвет изоляции, а
затем – дополнительный цвет.

Надписи на рисунке (слева направо, сверху вниз):
- белый;
- белый;
- бело-черный;
- черный;
- белый.

Калибр провода, мм

2

Сила тока, А

Электрическое

напряжение, В

0,5

5

3

0,75

10

5

1

15

8

1,5

20

11

2,5

30

16

4

35

18

6

40

20

10

50

25

16

60

15

25

70

18

35

80

20

50

90

23

70

100

25

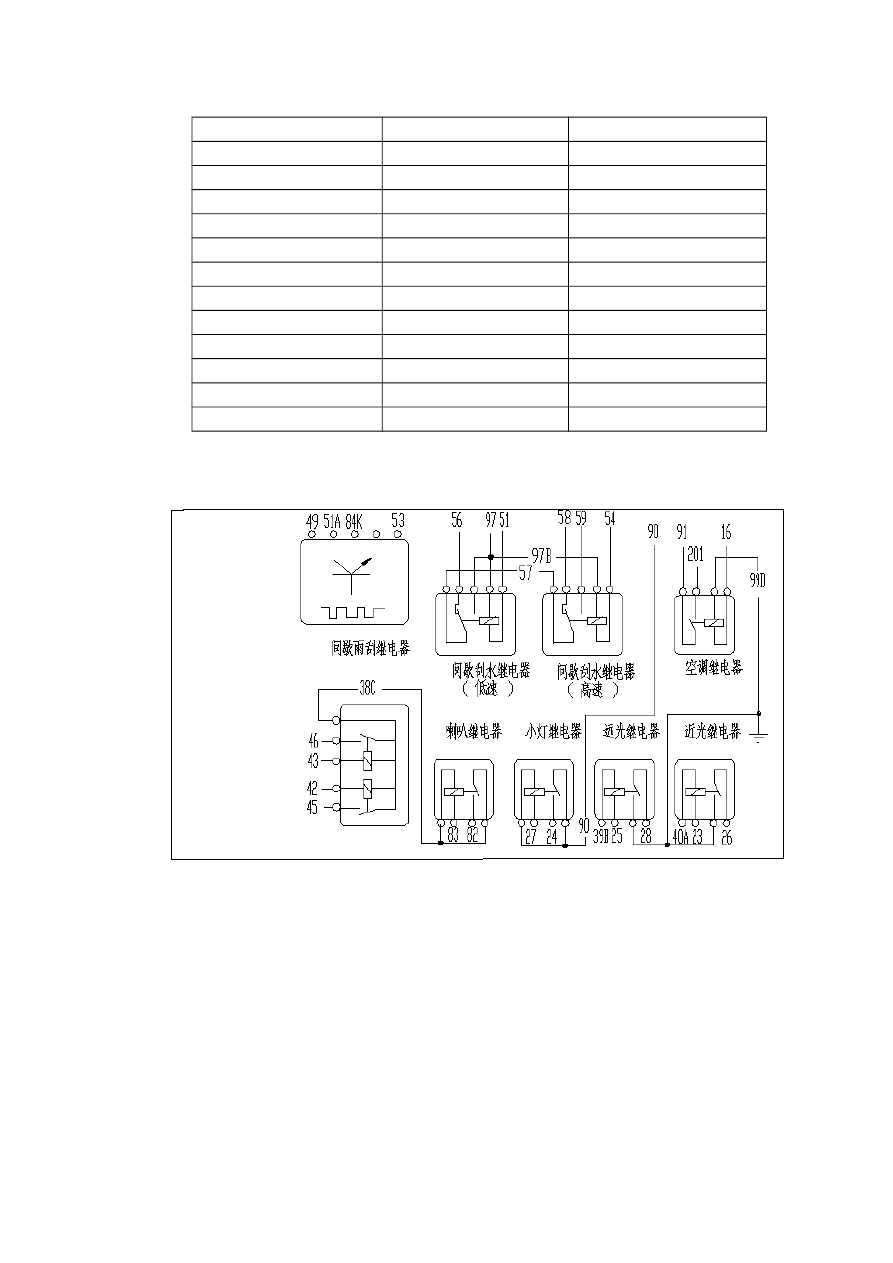

Подача электрического питания.
Монтажные гнезда реле расположены снизу с левой стороны приборной панели.

Надписи на рисунке (слева направо, сверху вниз):

- реле дворников, работающих с интервалами;
- реле дворников, работающих с интервалами (малая скорость);
- реле дворников, работающих с интервалами (высокая скорость);
- реле звукового сигнала;
- реле габаритных огней;
- реле дальнего света фар;
- реле ближнего света фар.

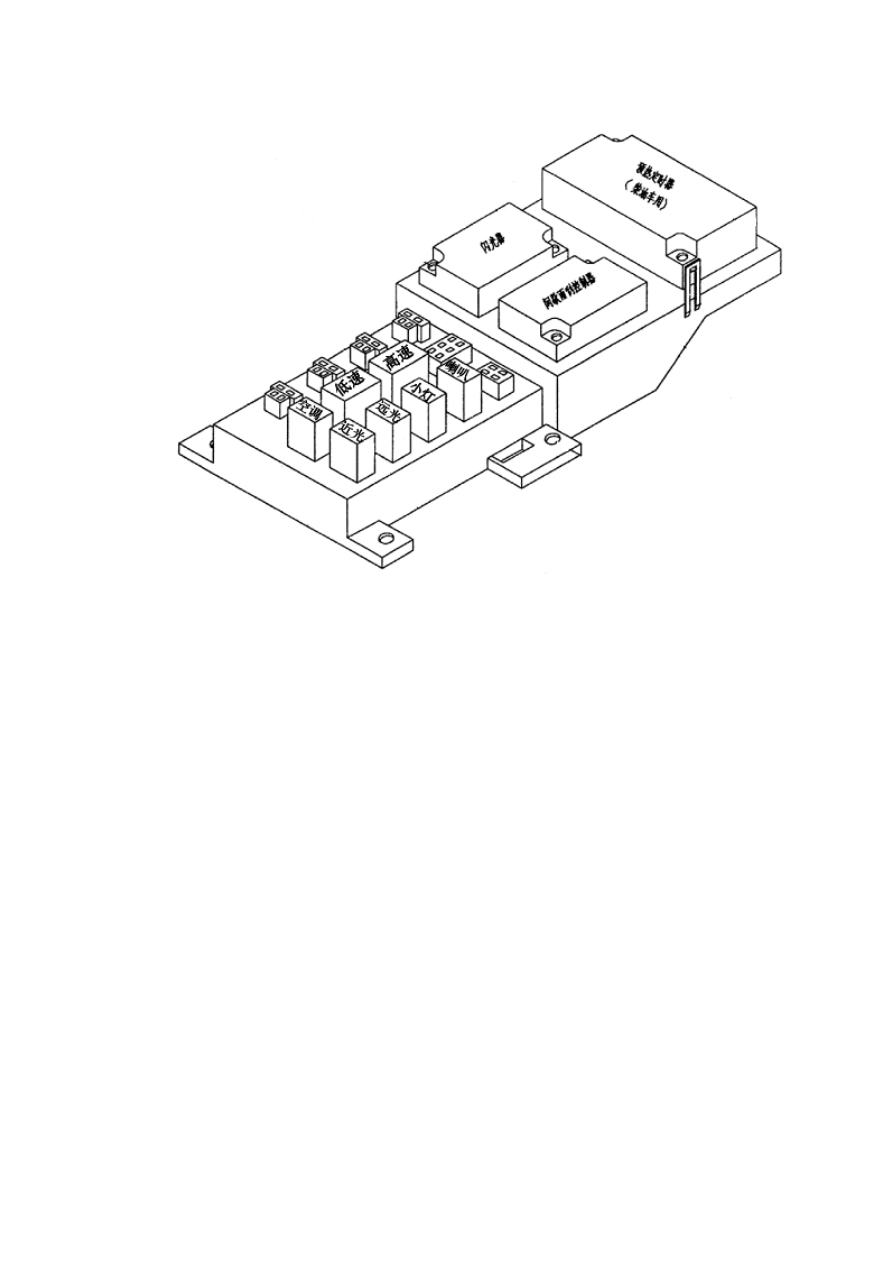

Надписи на рисунке (сверху вниз, слева направо):

- кондиционер;
- ближний свет фар;
- малая скорость;
- дальний свет фар;
- высокая скорость;
- габаритные огни;
- звуковой сигнал;
- мигалка;
- контроллер интервалов работы дворников;
-   таймер   предварительного   подогрева   двигателя   (для   автомобилей   с   дизельным

двигателем).

Коробка   плавких   предохранителей   расположена   непосредственно   под   плеером   с

тюнером.
