6.  Металлические  стяжки  шины  кабелей  на  раме  автомобиля  не  следует  затягивать
слишком сильно во избежание повреждения кабелей.

7. Концы и разъемы.

Проверять правильность соединения разъемов.
Для разъемов с фиксацией: убедиться в полной блокировке соединения.
Для   разъемов   без   фиксации:   просто   вставить   штепсельный   конец   разъема   в

розетку до конца.

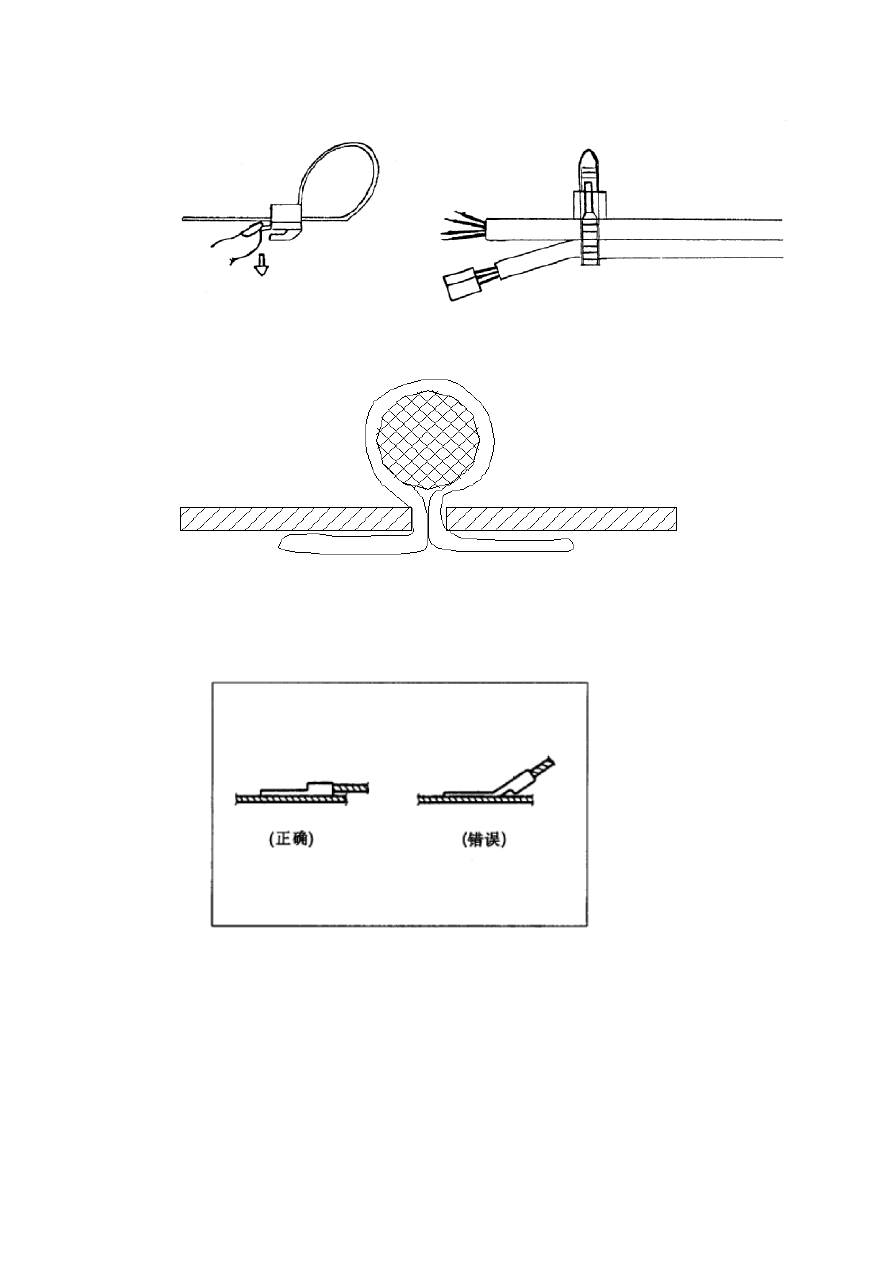

Надписи на рисунке (слева направо):
- (правильно);
- (неправильно).

Крепление винтов.

* Проверить момент затяжки, который должен строго соответствовать заданному
значению.
*   Нижний   конец   винта   после   закрутки   не   должен   упираться   в   монтажную
поверхность.

*   После   завершения   закручивания   винта   слегка   покачать   конец   соединения,
убедиться в том, что оно закреплено плотно, без люфта.
*   При   выполнении   других   операций   соблюдать   осторожность.   Если   кабель
вытащен с усилием, необходимо затем проверить надежность соединения.

8.   При   установке   пластмассовых   крепежных   хомутов   не   следует   пользоваться
пассатижами,   клещами   или   подобным   инструментом   во   избежание   разрезания,
разрыва хомутов или повреждения их поверхности.

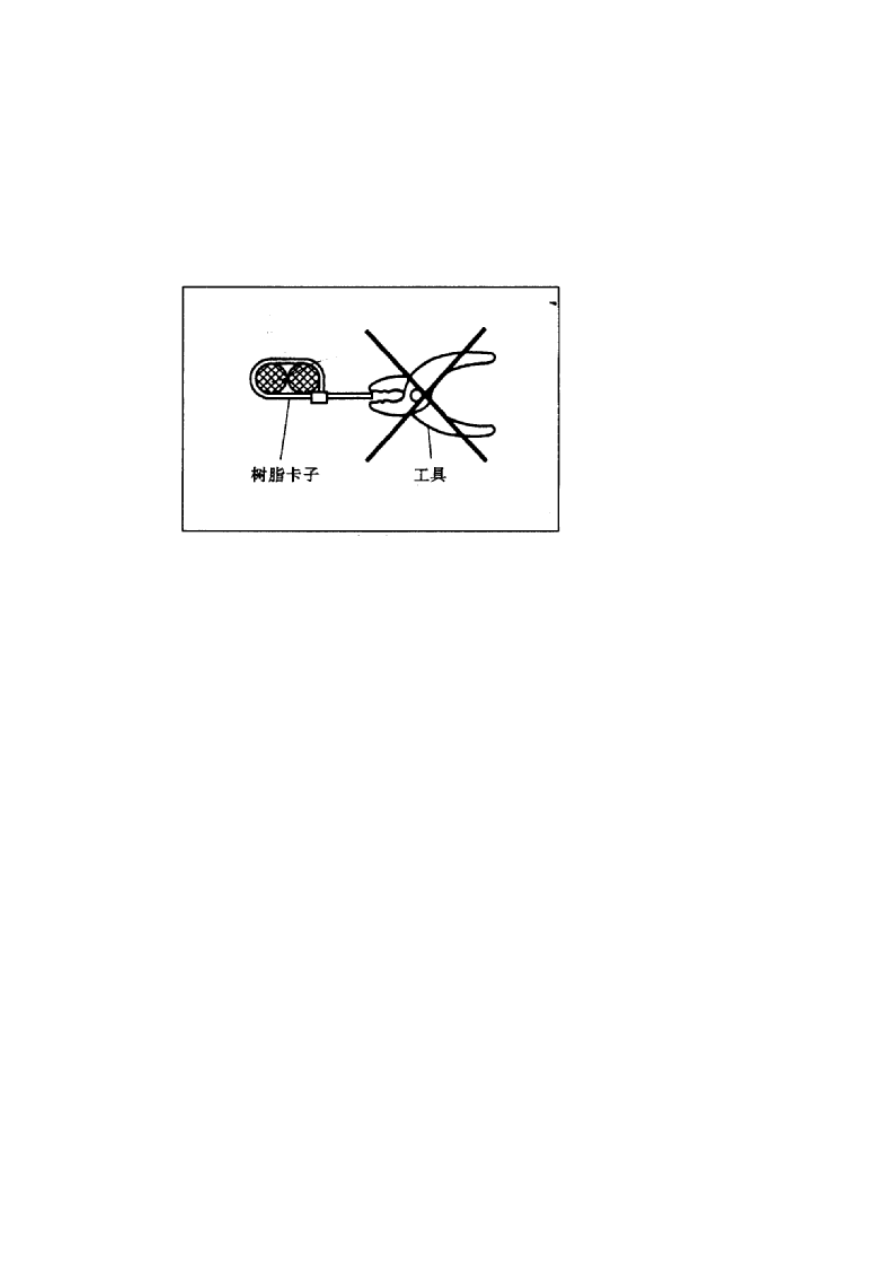

Надписи на рисунке (слева направо):
- зажим из эпоксидной смолы;
- инструмент.

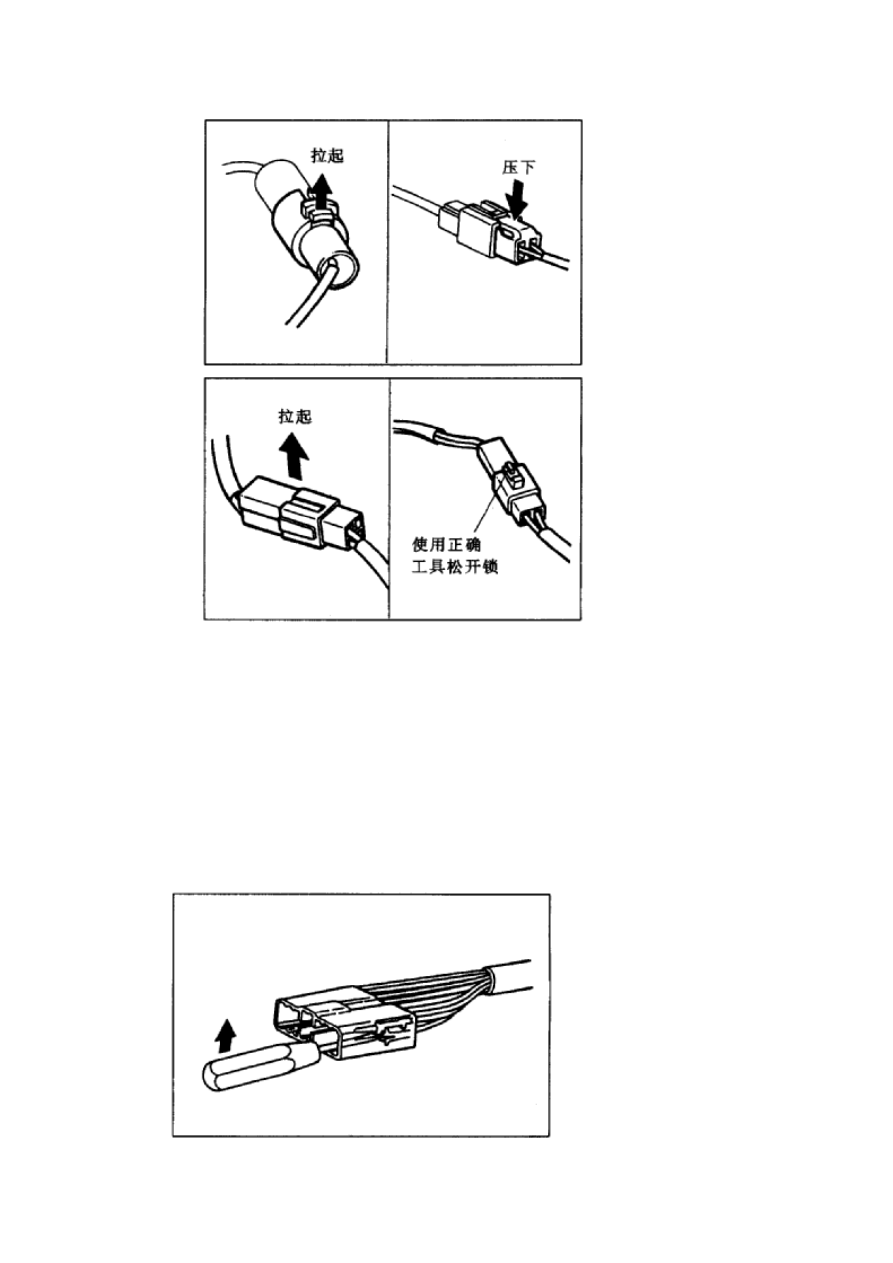

Работа с разъемами с фиксацией.
<Разъемы стандартной формы>

Разъемы   с   фиксацией   делятся   на   следующие   виды:   разъемы,   разделяемые

нажатием;   разъемы,   разделяемые   вытягиванием;   разъемы   пружинной   фиксации,
разъемы однонаправленной фиксации.

Определить   тип   фиксации   разъема,   разблокировать   замок,   разъединить   разъем

руками.

Внимание:

*   При   разъединении   разъема   категорически   запрещено   тянуть   собственно
электрический провод.
* При разъединении разъема тянуть только вдоль оси соединения во избежание
повреждения контактов.

Надписи на рисунке (слева направо, сверху вниз):
- тянуть;
- нажать;
- тянуть;
- разблокировать замок с помощью подходящего инструмента.

Снятие и установка клемм контактов.
Снятие клеммы.

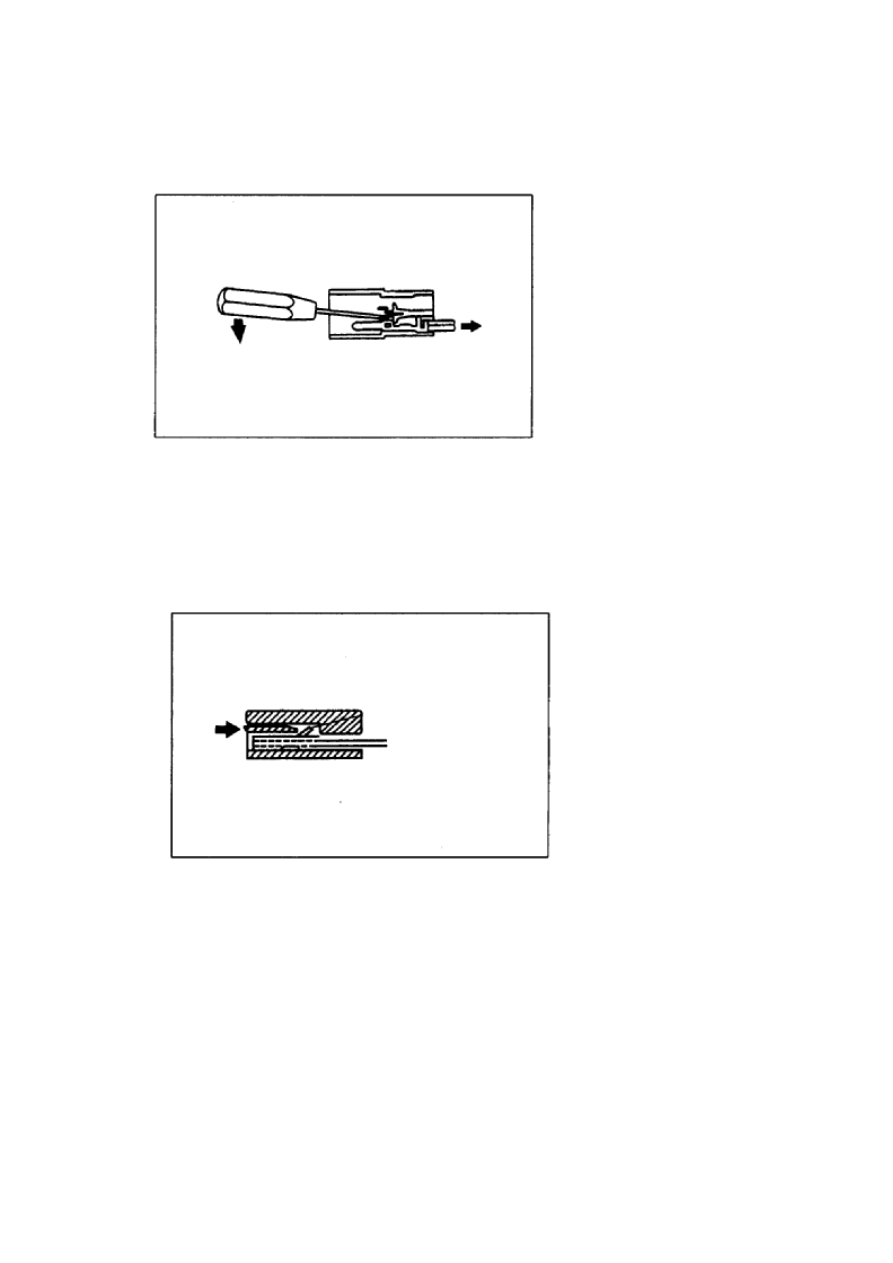

<С защелкой-желобком>
Вставить   маленький   бородок   в   открытую   часть   разъема   между   фиксирующей

пластинкой и клеммой, после чего вытянуть клемму.

<С металлической защелкой>

С помощью конического бородка толкнуть металлическую защелку, после чего

вытянуть клемму.



Установка колодок клемм.
< С защелкой-желобком >
Вставить клемму в приемник разъема до конца, до полной фиксации. Слегка потянуть

кабель, проверив надежность блокировки разъема.

< С металлической защелкой >
Вставить клемму в приемник разъема до срабатывания металлической защелки. Слегка

потянуть кабель, проверив надежность блокировки разъема.

Контрольные измерения.
<Контрольно-измерительный прибор (вольтомметр) >
При   проведении   измерений   использовать   контрольно-измерительную   аппаратуру   с

внутренним   сопротивлением   не   менее   10   кОм.   Применение   контрольно-
измерительных   приборов   с   низким   внутренним   сопротивлением   может   привести   к
значительной погрешности измерений или к вторичным неисправностям.
