Надпись на рисунке:

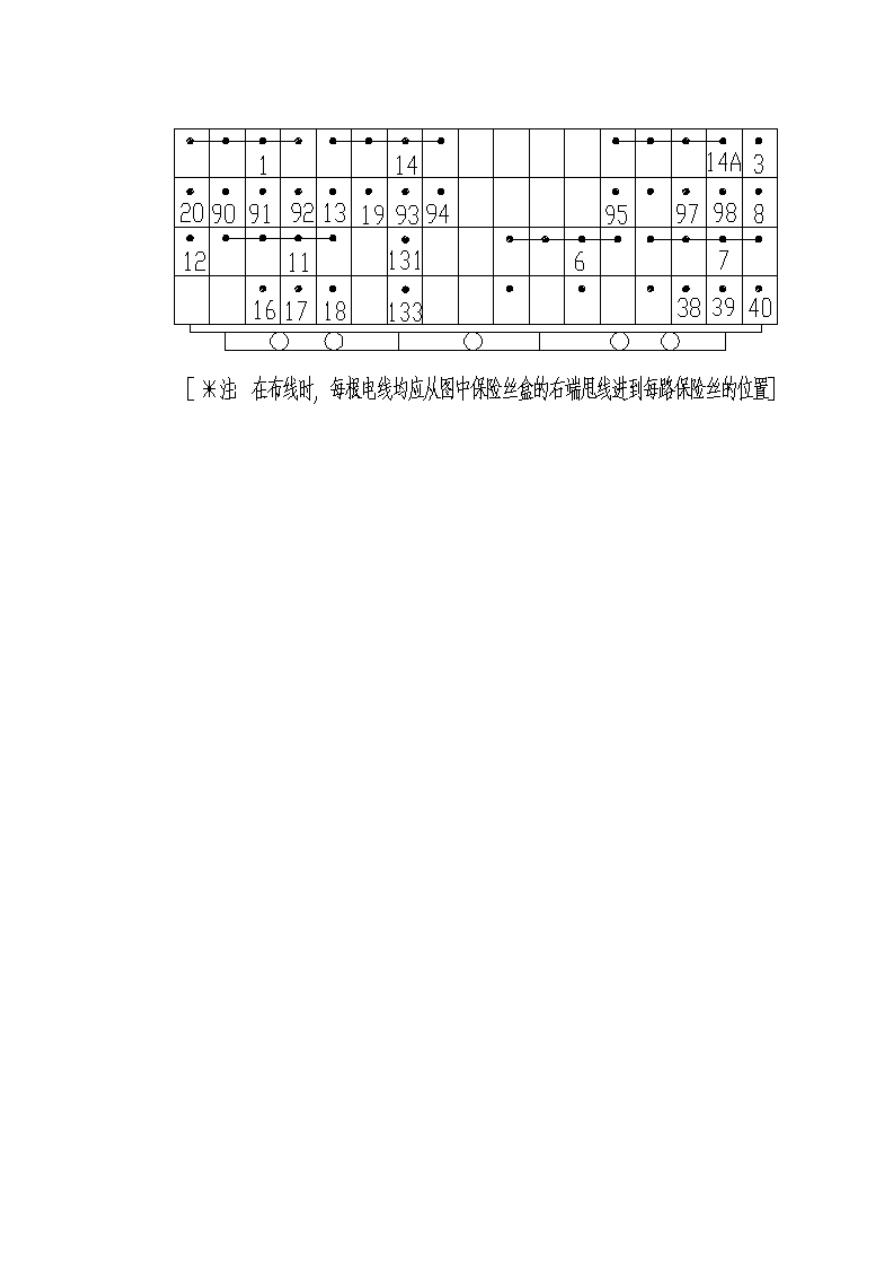

*   Примечание:   при   подключении   проводов,   в   общем   говоря,   каждый   провод

прокладывается   с   левой   стороны   коробки   плавких   предохранителей,   как   показано   на
рисунке, и протягивается до плавкого предохранителя соответствующего контура.

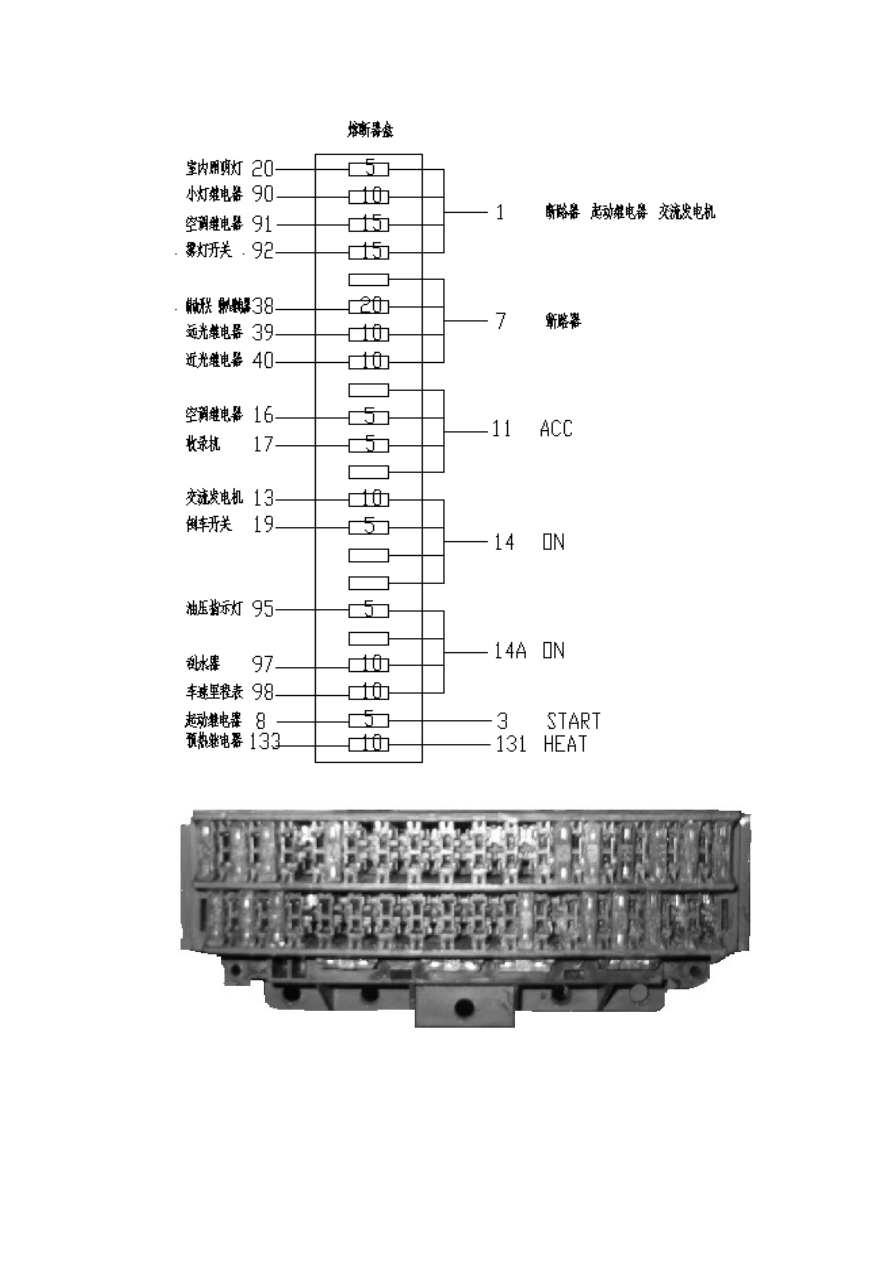

Надписи на рисунке (сверху вниз, слева направо):

- коробка плавких предохранителей;
- лампа освещения салона;
- реле габаритных огней;

- реле кондиционера;
- выключатель противотуманной фары;
- неразборчиво;
- реле дальнего света;
- реле ближнего света;
- реле кондиционера;
- плеер с тюнером;
- генератор переменного тока;
- выключатель сигнала заднего хода;
- индикатор давления масла;
- дворники;
- спидометр со счетчиком пробега;
- реле стартера;
- реле предварительного прогрева;
- предохранитель; пусковое реле; генератор переменного тока;
- предохранитель.

Замок зажигания.

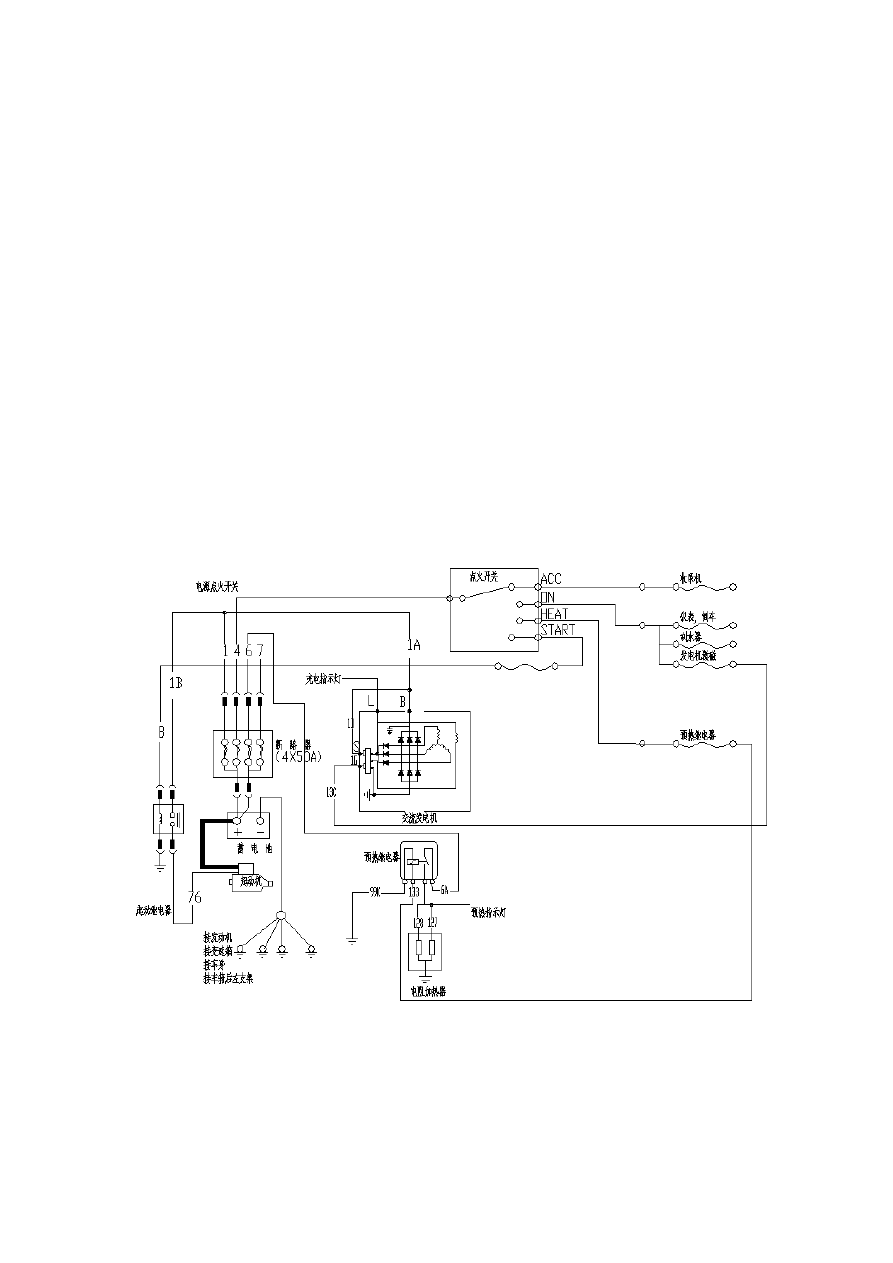

Схема электрооборудования.

Надписи на рисунке (сверху вниз, слева направо):
- выключатель электрического питания зажигания;
- индикатор зарядки аккумулятора;
- предохранители (4*50А);
- аккумулятор;

- стартер;
- реле стартера;
- к двигателю;
- к коробке переключения передач;
- к кузову автомобиля;
- к левой задней опоре кузова автомобиля;
- замок зажигания;
- генератор переменного тока;
- реле предварительного подогрева;
- индикатор предварительного подогрева;
- электрический нагреватель;
- плеер с тюнером;
- приборная панель, сигнал заднего хода;
- дворники;
- генератор;
- реле предварительного нагрева.

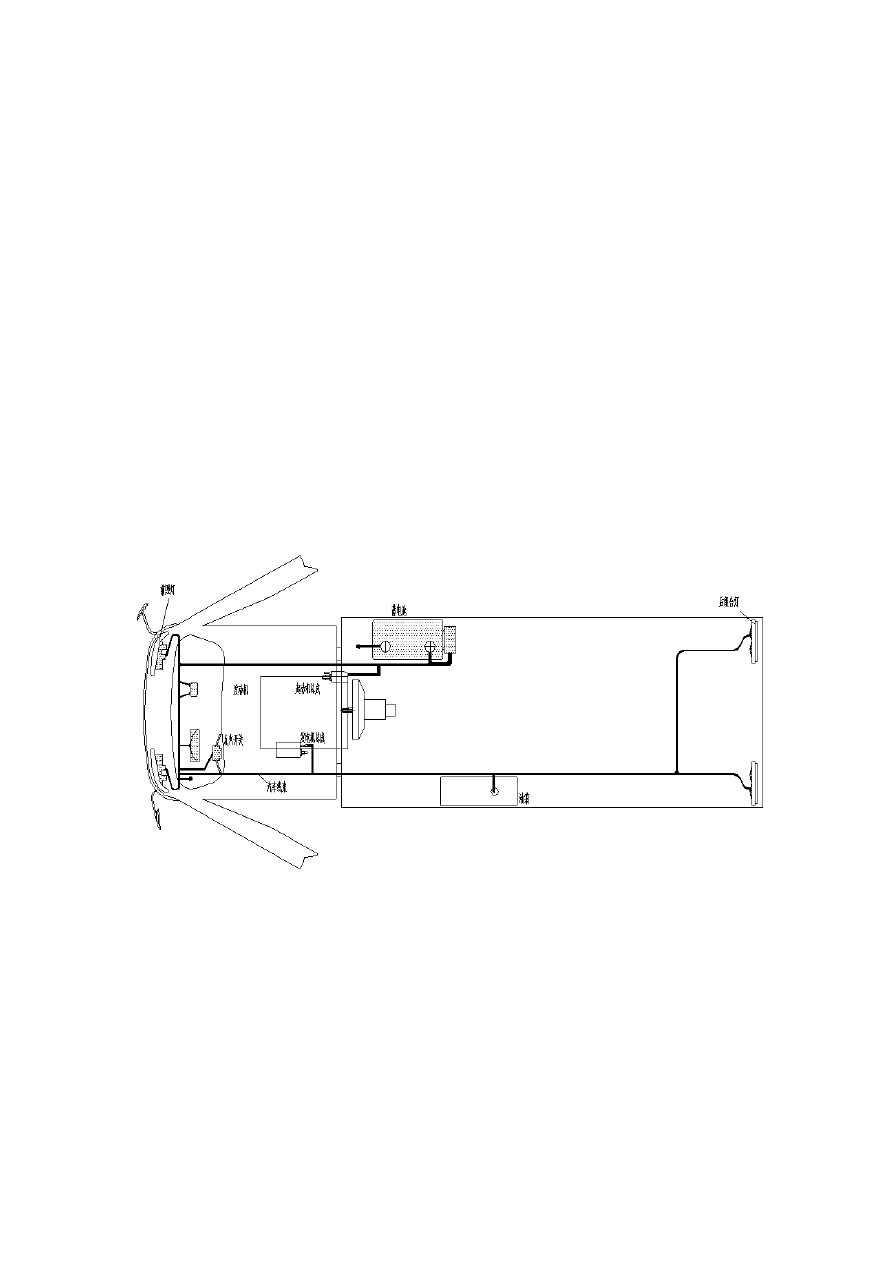

Схема кабельной проводки.

Надписи на рисунке (сверху вниз, слева направо):
- передние фары;
- двигатель;
- замок зажигания;
- кабельная шина;
- аккумулятор;
- стартер в сборе;
- генератор в сборе;
- задние фонари;
- топливный бак.
