ГРУЗОВИКИ «ЦЗЕФАН» СЕРИИ CA1031K2L. Руководство - часть 30





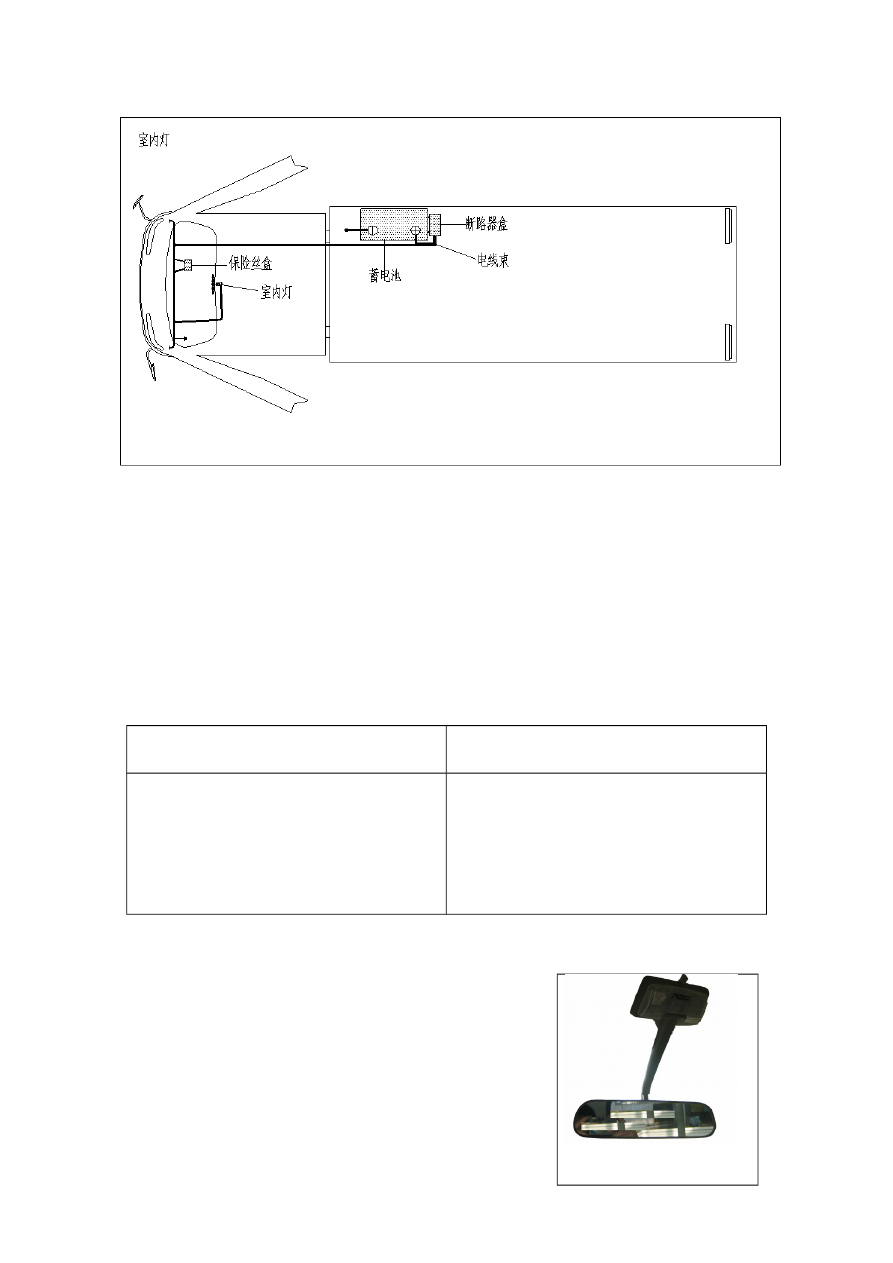

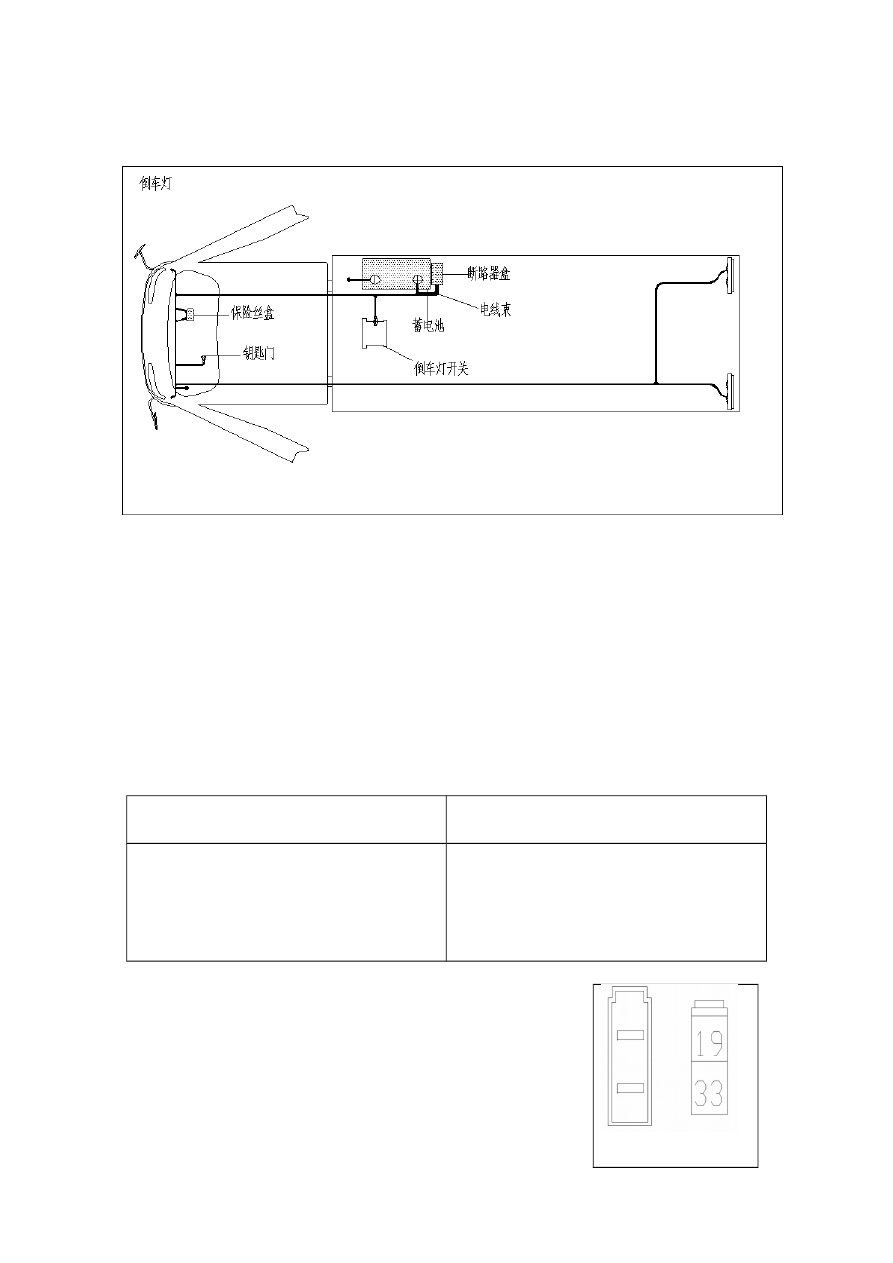

Схема электропроводки.

Надписи на рисунке (сверху вниз, слева направо):
- сигнал заднего хода;
- коробка плавких предохранителей;
- замок зажигания;
- аккумулятор;
- выключатель сигнала заднего хода;
- коробка размыкателей;
- шина электрических кабелей.

Руководство по устранению неисправностей.

Признаки неисправности

Возможное место возникновения

неисправности

Не горит световой сигнал заднего хода

Выключатель сигнала заднего хода
Предохранитель в коробке плавких

предохранителей

Лампа сигнала заднего хода

Плохой контакт в разъеме

Проверка выключателя сигнала заднего хода.

1. Отсоединить разъем выключателя сигнала заднего хода.
2. Включить вольтамперметр в режиме омметра, подключить его между

контактами

19 и 33 выключателя сигнала заднего хода.

При   включении   задней   передачи   должен   пропускаться

электрический ток.

Выключатель сигнала

заднего хода

Освещение кабины.

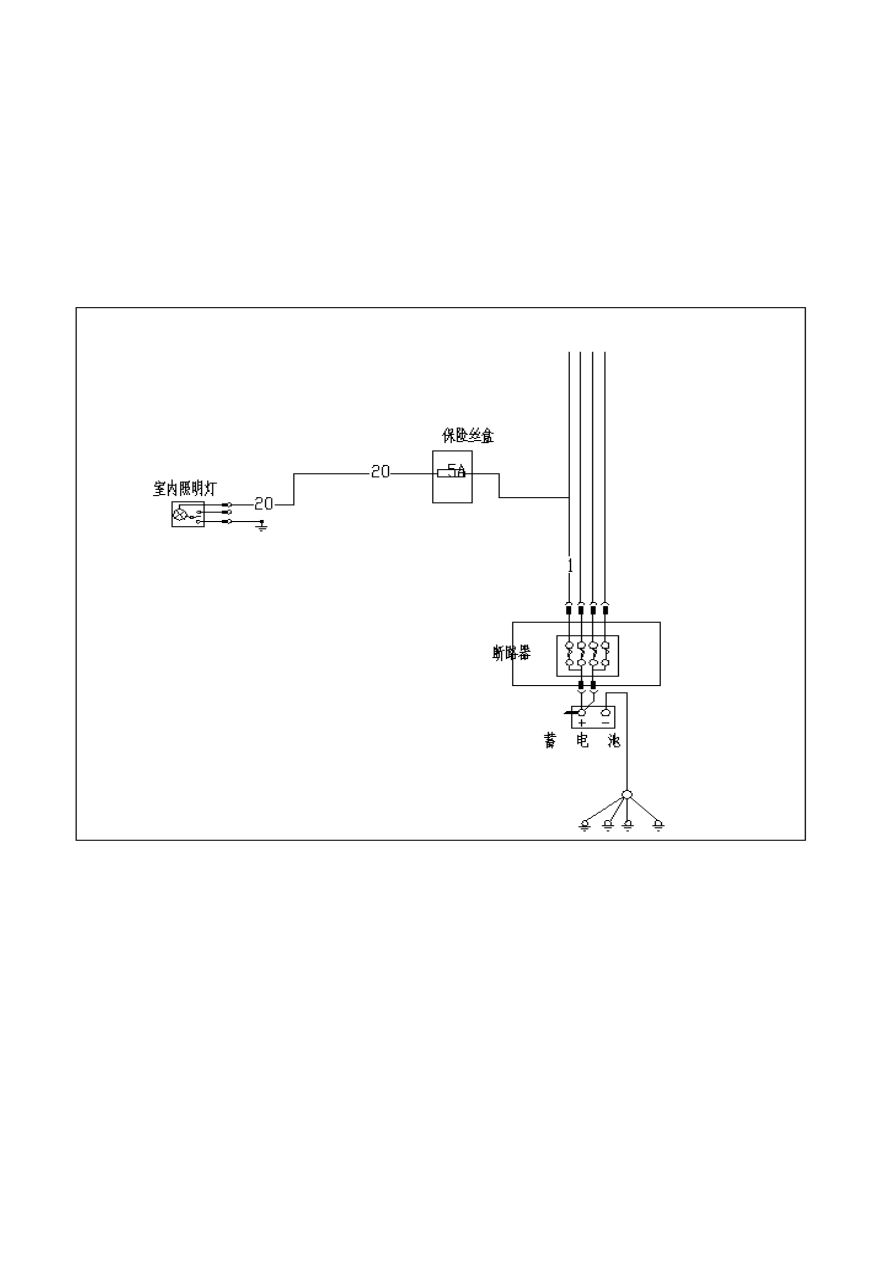

Схема электрооборудования.

Надписи на рисунке (сверху вниз, слева направо):
- лампа освещения кабины;
- коробка плавких предохранителей;
- размыкатели;
- аккумулятор.

Схема электропроводки.

Надписи на рисунке (сверху вниз, слева направо):
- освещение кабины;
- коробка плавких предохранителей;
- лампа освещения кабины;
- аккумулятор;
- коробка размыкателей;
- шина электрических кабелей.

Руководство по устранению неисправностей.

Признаки неисправности

Возможное место возникновения

неисправности

Не горит лампа освещения кабины

Выключатель освещения кабины

(расположен на плафоне лампы освещения

кабины)

Предохранитель в коробке плавких

предохранителей (5А)

Плохой контакт в разъеме

Снятие плафона лампы освещения кабины.

Осторожно оттянуть плафон, отделить его от основания, вынуть

лампу.

 Лампа освещения кабины

Аварийный сигнал и сигналы поворота.

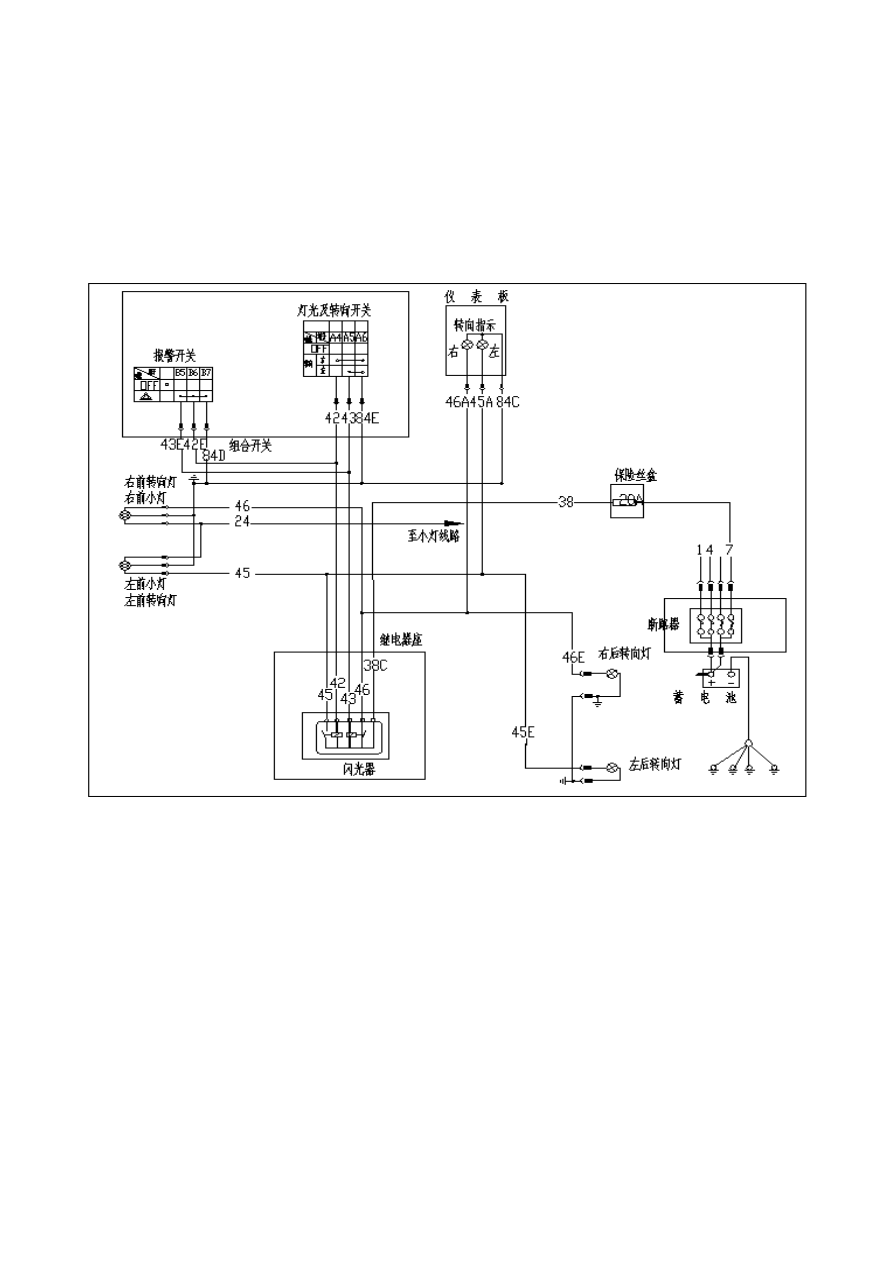

Схема электрооборудования.

Надписи на рисунке (сверху вниз, слева направо):
- выключатель аварийного сигнала;
- универсальный переключатель;
- правый передний сигнал поворота;
- правый передний габаритный сигнал;
- левый передний габаритный сигнал;
- левый передний сигнал поворота;
- переключатель фар и сигналов поворота;
- индикаторы сигналов поворота;
- правый;
- левый;
- проводка к габаритным огням;
- гнездо реле;
- мигалка;
