72









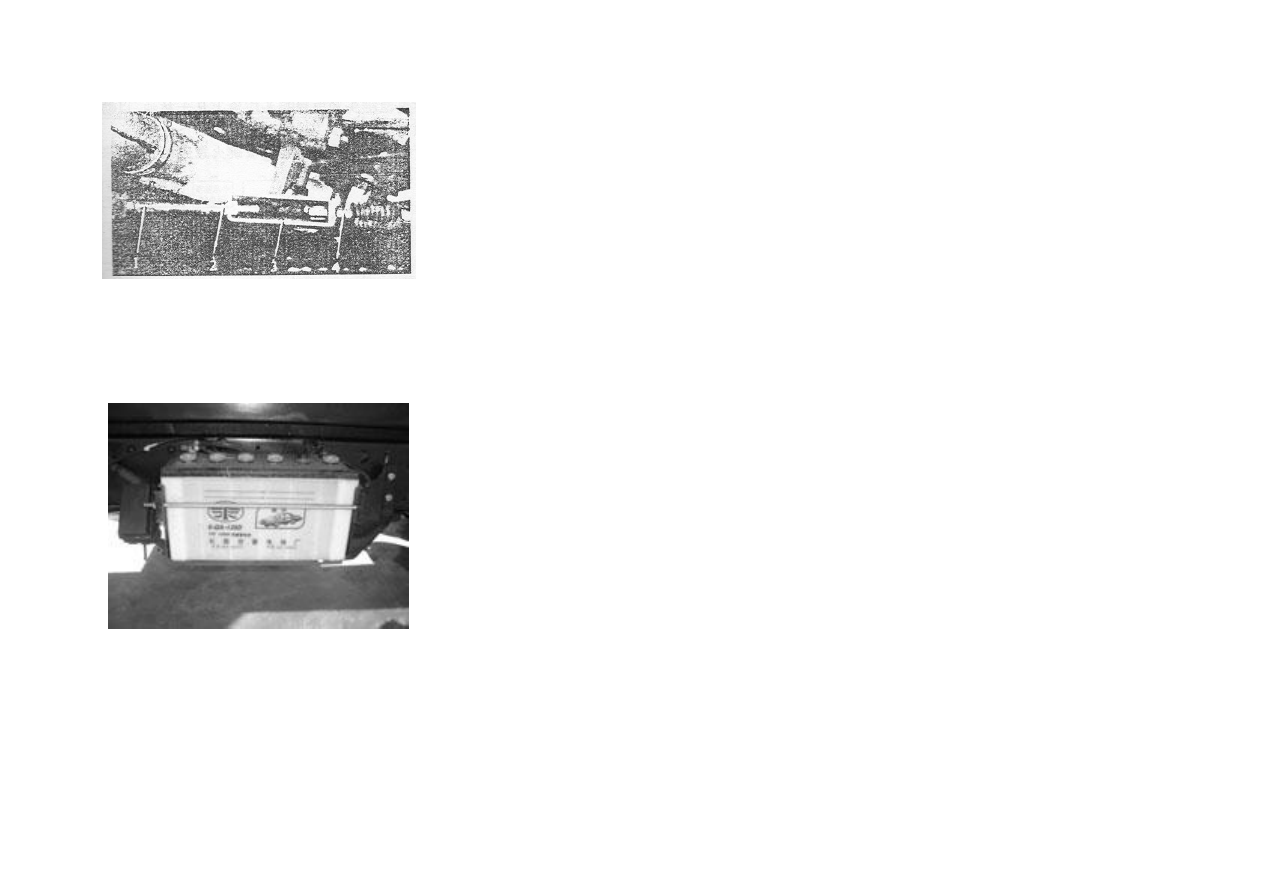

Регулировка механизма управления стояночным тормозом



Переведите  рукоятку  стояночного  тормоза  в  нерабочее
положение



Отпустите  контргайку  на  переднем  тросе,  проверните  планку
заднего  троса  по  резьбе  наконечника  переднего  троса.
Максимально  вытяните  рукоятку  стояночного  тормоза  –  она
должна пройти как минимум 21 щелчок.

Рисунок 126

1

– передний  трос  2 – контргайка

3

– планка  4 – задний трос



Аккумуляторная батарея



На  автомобилях  серии  К26  устанавливаются  аккумуляторные
батареи 6QAW120D необслуживаемого типа, работающие в паре
с  генераторами  переменного  тока.  На  автомобилях  серии  К21
используются необслуживаемые аккумуляторные батареи  6-QA-
60

(пара при последовательном соединении), работающие также

совместно с генераторами переменного тока.



После  первоначальной  зарядки  такие  аккумуляторные  батареи
при  нормальных  условиях  хранения  не  требуют  подзарядки  в
течение  полугода.  В  течение  года  не  требуется  проверять
уровень электролита.



Если  заряженные  аккумуляторные  батареи,  установленные  на
автомобиле,  не  используются  в  течение  более  месяца,  то  их
следует подзарядить и затем подзаряжать каждый месяц.



Аккумуляторные батареи следует содержать в чистоте с плотно
завернутыми крышками заправки электролитом.



Для предотвращения коррозии клеммы-контакты аккумуляторной
батареи  и  наконечники  соединительных  кабелей  следует
смазывать техническим вазелином.



Категорически  запрещается  замыкать  клеммы  аккумуляторной
батареи для проверки уровня зарядки.




Рисунок 127





73




Примечание



Аккумуляторная  батарея  может  выделять  огнеопасный  и
взрывоопасный  газ.  Поэтому  не  разрешается  использовать
инструменты,  способные  вызвать  возгорание  аккумулятора,  а
также  запрещается  курить  и  использовать  открытый  огонь
вблизи аккумуляторных батарей.



В аккумуляторные батареи заливается электролит, содержащий
едкие и ядовитые компоненты, поэтому не допускайте попадания
электролита в глаза, на кожу и одежду.



При  установке  на  автомобиле  новой  аккумуляторной  батареи
сначала подсоединить плюсовой кабель, а затем минусовой.



При  работающем  двигателе  нельзя  снимать  клемы  с
аккумулятора  ввиду  опасности  испортить  электрическое
оборудование.

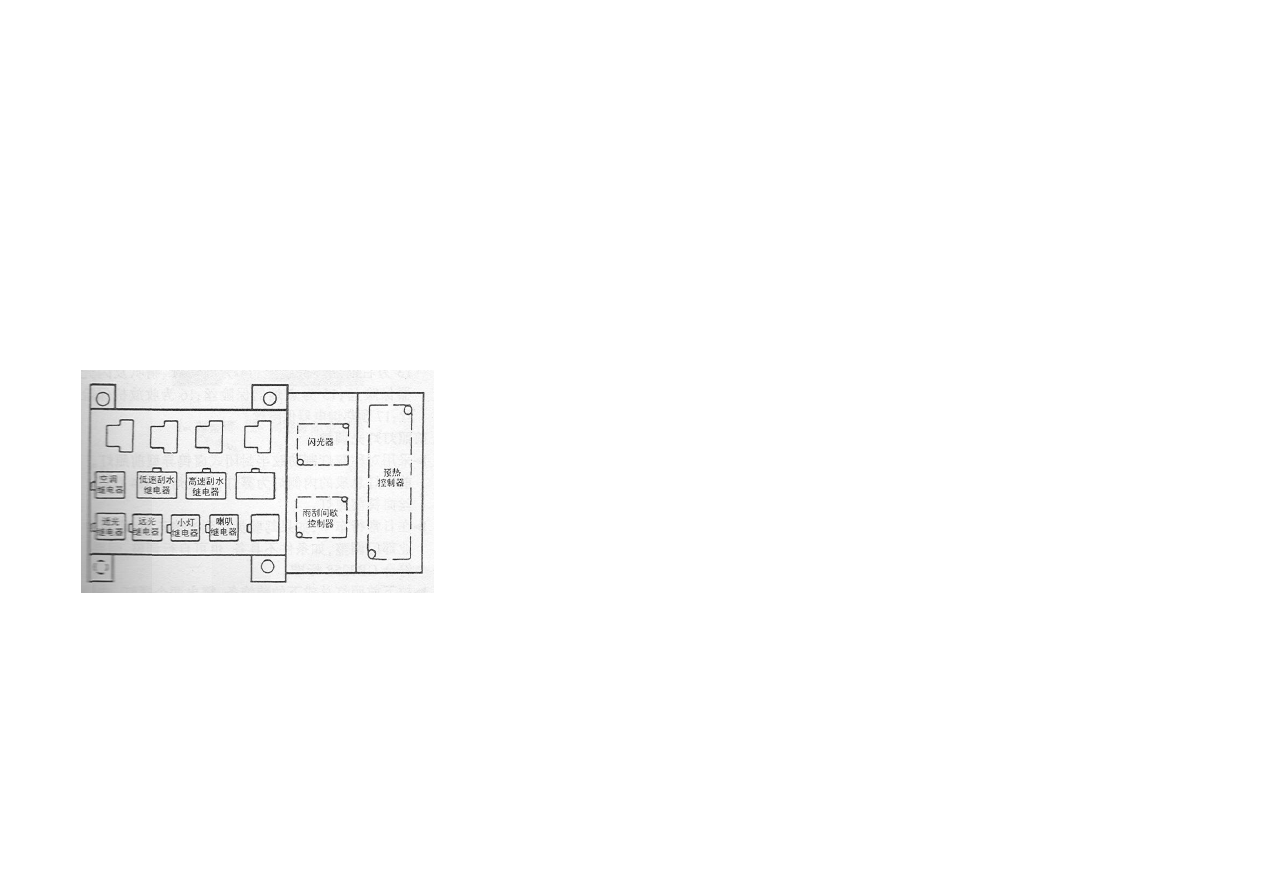

Центральный блок реле



Центральный блок реле находится справа от приборной доски.








Рисунок 128

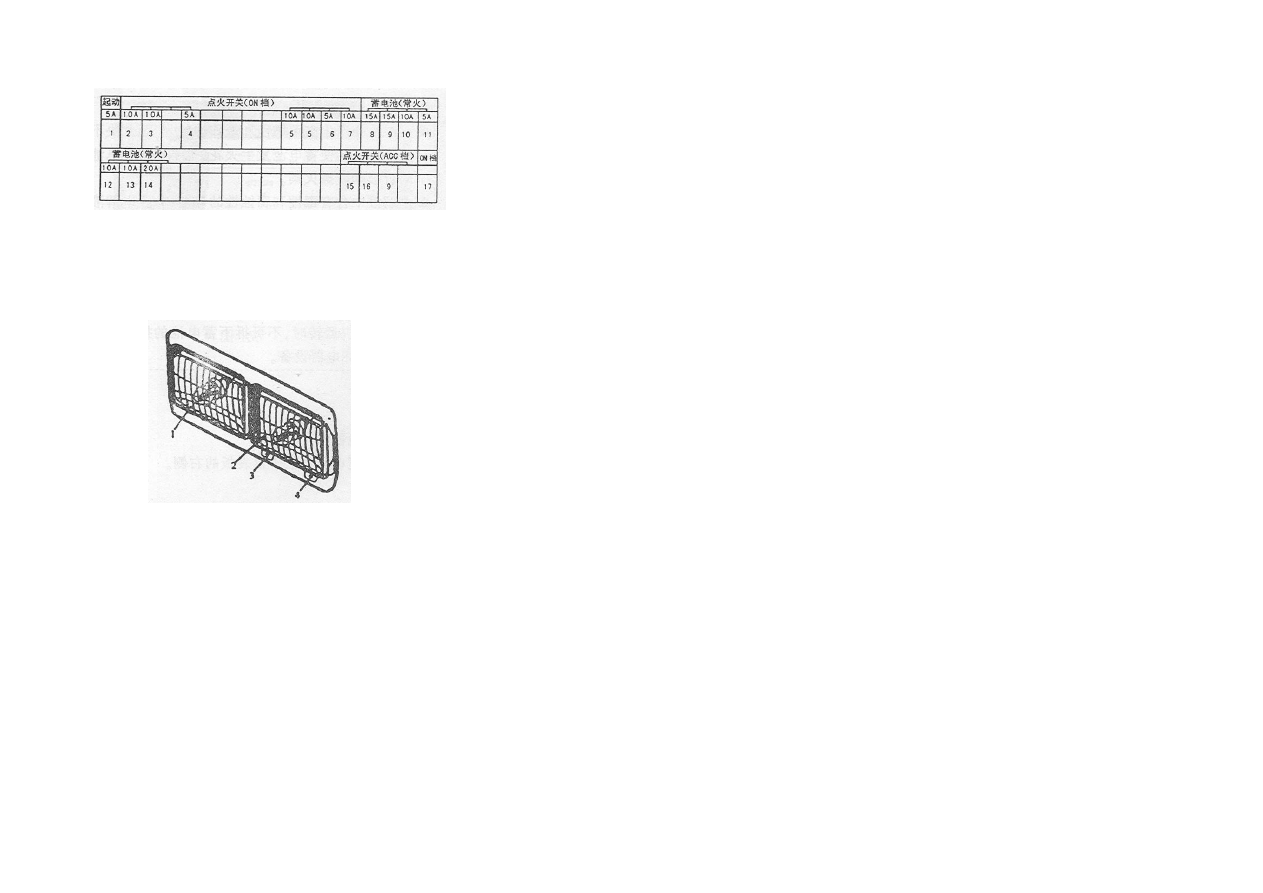

Блок плавких вставок (предохранителей)



Блок плавких вставок  расположен под доской приборов.

-  1

предохранитель  прерывателя  сигнализатора  стояночного  тормоза;  2

предохранитель  сигнализаторов  температуры  воды,  уровня  топлива,
зарядки

батареи

и

стояночного

тормоза;

3

предохранитель

электродвигателей  стеклоочистителя  и      омывателя  ветрового  стекла;  4
предохранитель  сигнализатора  давления  масла;  5  предохранитель





74

кондиционера;  6  предохранитель  света  заднего  хода;  7  предохранитель
электрического  клапана  прерывания  подачи  топлива;  8  предохранитель
противотуманных фар и  задних противотуманных огней; 9  предохранитель
реле  кондиционера;  10  предохранитель  освещения  номерного  знака  и
приборов;  11  предохранитель  лампы  освещения  кабины  водителя  и
сигнализатора  кристаллизации  жидкости;  12  предохранитель  левой  фары;
13  предохранитель  правой  фары;  15  предохранитель  прикуривателя;  16
предохранитель  магнитолы; 17 предохранитель  подогревателя.

Рисунок 129                                  Регулировка света фар



На  автомобиле  установлены  сдвоенные  галогеновые  фары.  Блок-фара
состоит из внутренней протуманной фары и внешней двухнитевой фары Н4.
Автомобиль может дополнительно снабжаться корректором фар.






Если  в  обычных  условиях  водителю  кажется,  что  свет  фар  отрегулирован
неправильно, следует обратиться в специальный сервис для регулировки.





В случае самостоятельной регулировки необходимо:



Снять  обрамление  фары,  от  крыть  доступ  к  винтам.  Винт  с  внутренней

стороны  служит  для  регулировки  фары  в  горизонтальной  плоскости,  винт  с
внутренней стороны – для регулирования по вертикали.

Рисунок 130

1

– противотуманная фара 2 – фара

3

– винт регулировки пучка света в горизонтальной плоскости

4

– винт регулирования пучка света по вертикали







75


Таблица смазки



№ ТО

№№

пп

Место смазки

Количеств

о смазки

Число точек

смазки

Марка смазочных

материалов



Примечание

ТО по

пробегу

1



Двигатель

К21

7,5 л
8,2 л

1

Класс СС или CD

10W

30 для дизельных

двигателей, зимнее

5W30

Ежедневно

проверять

уровень масла с помощью
щупа,  при  необходимости
доливать

К26




ТО № 1

2

Шарниры карданного вала

По мере

необходи-

мости

4

Автомобильная

консистентная смазка

Лизин-2

(Литол-24)

По наполнении

3

Шаровые пальцы рулевых тяг

4

4

Подшипник шарнира поворотного кулака

4

5

Подшипник рулевой колонки

2



ТО № 2

6

КПП

4,2 л

1

85w/90 (GL-3)

Проверить

уровень

масла,

вместо

GL-5

можно использовать GL-4

7

Задний мост

4,0 л

1

85w/90 (GL-5)



8

Подшипник ступицы колеса

0,4 кг

4

Лизин-2

(Литол-24)



Тщательно  промыть  и
прочистить перед смазкой






ТО № 2



9

Рулевой механизм

1,0 л



85w/90 (GL-3)





10

Направляющая  выжимного  подшипника  и  винт  шарового
пальца вилки сцепления

0,03 кг

2





Автомобильная

консистентная смазка

Лизин-2

(Литол-24)





11

Подъемный механизм запасного колеса

0,05 кг

1



12



Оси педалей сцепления и тормоза

0,

05 кг

4



13

Механизм управления КПП и гибкий вал

0,02 кг

7



14

Передний подшипник первичного вала КПП

0,02 кг

1



15

Листовые рессоры

0,05 кг

4

Нигрол

Наносить между листами

16

Подъемный механизм боковых стекол

0,03

2/4

Автомобильная

консистентная смазка

Лизин-2

(Литол-24)





17

Замки и петли дверей

0,08 кг

6/12



18

Сидение водителя

0,04

2
