68










Гидравлическая тормозная система (рис. 120)





Удаление воздуха из тормозной системы

Последовательность:


Передний контур главного тормозного цилиндра – задний контур
главного цилиндра – задний левый тормозной цилиндр – задний
правый  тормозной  цилиндр  –  передний  правый  тормозной
цилиндр – передний левый тормозной цилиндр.



Снять колпачок со штуцера удаления воздуха (рис 121.), надеть
на него полиэтиленовую трубку, другой  конец которой опустить
в емкость с  тормозной жидкостью.



Несколько  раз  нажать  на  педаль  тормоза  и  удерживать  ее

нажатой.  Отвернуть  винт  на  1/3  оборота,  удалить  воздух.  Не
допуская потери давления в системе, завернуть винт и отпустить
педаль.



Повторить  несколько  раз  до  удаления  воздуха  из  тормозной
жидкости.





Рисунок 120

1-

передний контур 2-вакуумный усилитель 3-бачок

4-

главный тормозной цилиндр 5-задний контур 6-вакуумный

цилиндр 7-обратный клапан 8-вакуумный насос 9-передние



тормозные механизмы



10-

задние  тормозные механизмы
















69







Внимание! Во время прокачки следите за уровнем тормозной
жидкости в бачке.



Регулировка высоты педали тормоза



Отверните  гайки  крепления  выключателя  стоп-сигнала  и  штока
вакуумного усилителя. Выверните     шток усилителя так, чтобы
расстояние между полом кабины и педалью (Н) составляло 175-
180 мм (рис 122.),.



Затяните гайку крепления штока с усилием 16-22 Нм.



Отрегулируйте ход контакта выключателя стоп-сигнала с учетом
свободного  хода  педали  таким      образом,  чтобы  он,  был
выключен и  лампа стоп-сигнала не горела.

Затяните гайку с усилием 12-15 Нм.

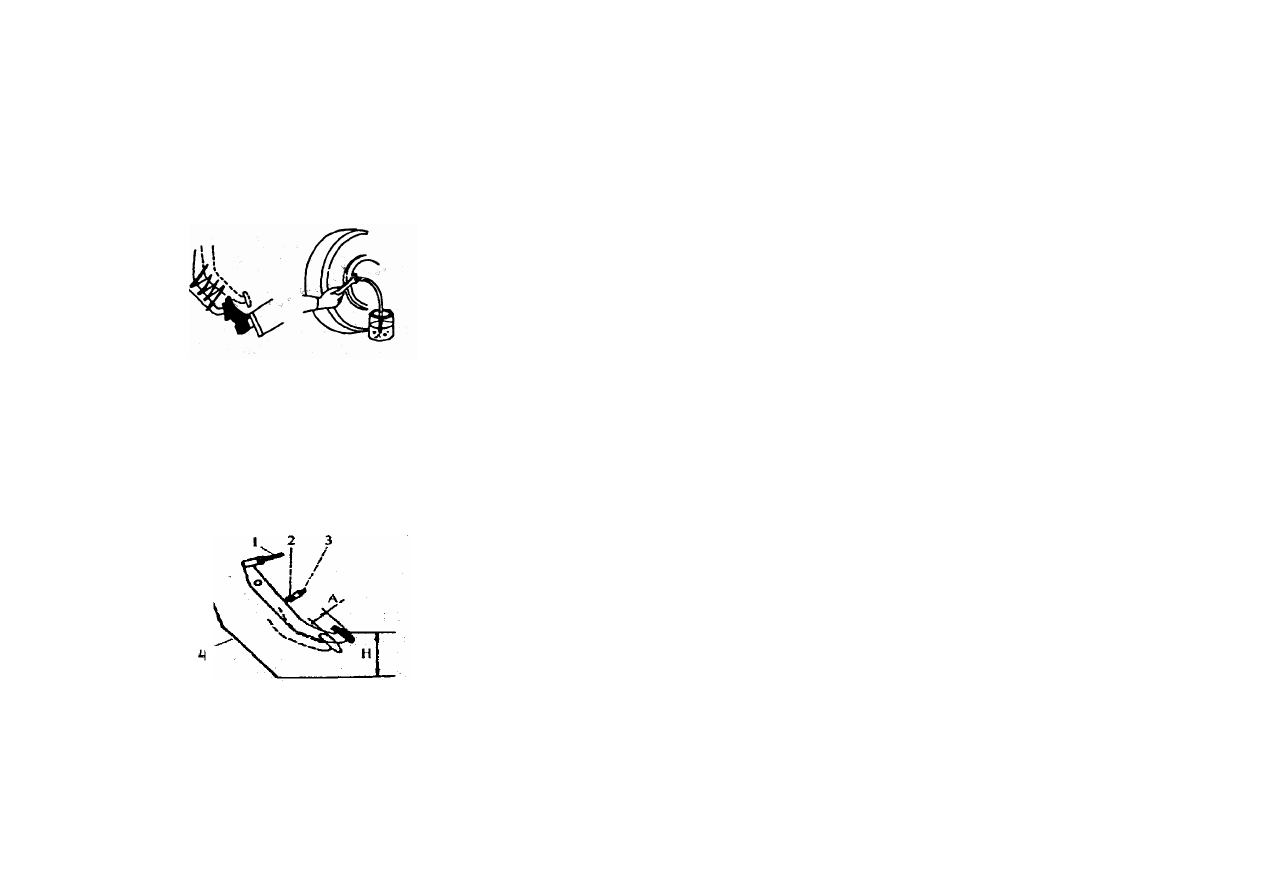

Рисунок 121










Регулировка свободного хода педали тормоза





Величина  свободного хода педали  должна  быть в пределах  5-8
мм.  Регулируется  длиной    штока  на  выходе    вакуумного
усилителя и контакта выключателя стоп-сигнала.








Рисунок 122

1-

шток вакуумного усилителя 2-гайка

выключателя стоп-сигнала 3-выключатель
стоп-сигнала  4-пол кабины







70






Расстояние между полностью выжатой педалью тормоза и полом



При  нормально  работающей  гидросистеме  педаль  выжимается
до  пола  с  усилием  450  Н.  Расстояние  от  выжатой  педали  до
пола (В)должно быть не менее 75 мм. (рис. 123).

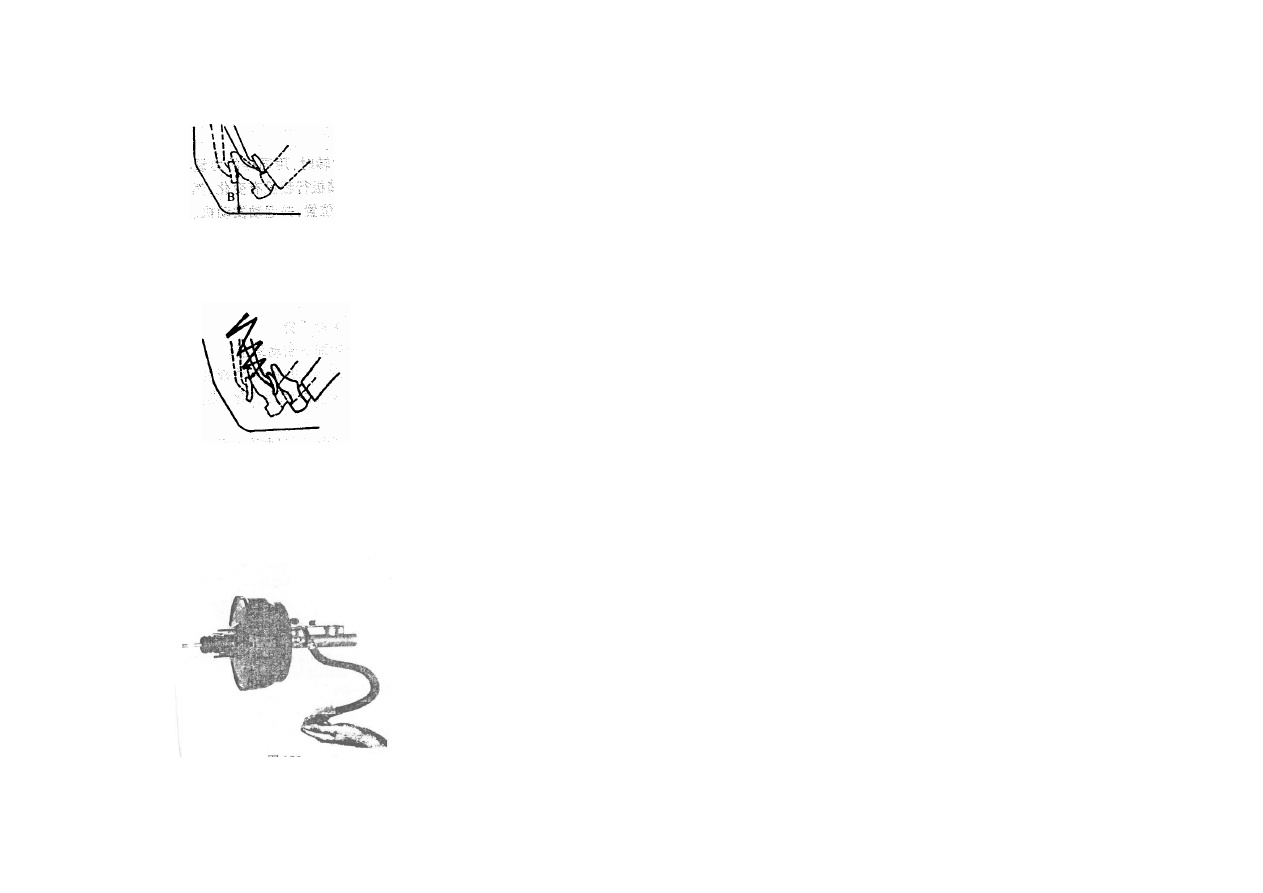

Рисунок 123

Методика проверки вакуумного усилителя



Проверка  герметичности.  Запустить  двигатель  на  1-2  минуты.
После  остановки  нажать  несколько  раз  на  педаль  тормоза  с
обычным усилием.



Если при первом нажатии ход педали будет довольно большой,

а  при  последующих  нажатиях  постепенно  уменьшаться,  то
усилитель работает нормально.


Если же при нажатиях величина хода педали не изменяется, то
система  неисправна  и  в  первую  очередь  следует  проверить
обратный  клапан,  для  чего  запустить  двигатель,



рукой  закрыть

конец шланга (рис. 124), чтобы почувствовать разрежение.



Если  после  остановки  двигателя  разрежение  ощущается  в
течение одной минуты и более, то клапан исправен.



Проверка  работоспособности.  При  неработающем  двигателе
нажать несколько раз на педаль тормоза с одинаковым усилием
и  убедиться,  что  ход  педали  не  меняется.  Нажать  на  педаль  и,
удерживая ее нажатой, запустить двигатель. Если педаль слегка
уйдет  вниз,  это  свидетельствует  о  работоспособности
усилителя. В противном случае следует доставить автомобиль к
дилеру.



Проверка  герметичности  под  нагрузкой.  Запустить  двигатель  и
нажать на педаль тормоза. Остановить двигатель и  удерживать
педаль нажатой в течение 30 сек. Если в течение этого времени
расстояние  от  педали  до  пола  не  изменится  (она  не  пойдет
вверх), то это свидетельствует  о работоспособности  усилителя.
В противном случае следует доставить автомобиль к дилеру.

Рисунок 124





71


Вакуумный насос и цилиндр



Вакуумный  насос  установлен  на  валу  ротора  генератора.
Разрежение  создается  в  вакуумном  ресивере,  который  и
является  источником  энергии  для  вакуумного  усилителя
тормозной  системы.  Он  работает  совместно  с  вакуумным
усилителем  и  обратным  клапаном,  обеспечивая  работу
усилителя при  длительном торможении.

Регулировка стояночного тормоза задних колес



При  проведении  ТО    отрегулируйте  зазор  между  тормозными
колодками и тормозными барабанами.



Порядок регулировки:

o

Нажмите  несколько  раз  на  педаль  тормоза,  чтобы  тормозные
колодки оказались в требуемом положении.

o

Переведите  рычаг  переключения  передач  в  нейтральное
положение.

o

Вывесите  мост  автомобиля,  чтобы  задние  колеса  не  касались
земли.

o

Отсоедините  регулировочный  стопор  от  пола  под  педалью
тормоза.

o

Поверните регулировочное колесо так, чтобы тормозные колодки
разошлись и застопорили тормозной барабан.

o

Поверните

регулировочное

колесо

в

противоположном

направлении на 4-8 зубца.

o

Проверните  тормозной  барабан,  при  этом  фрикционные
накладки не должны касаться его поверхности.

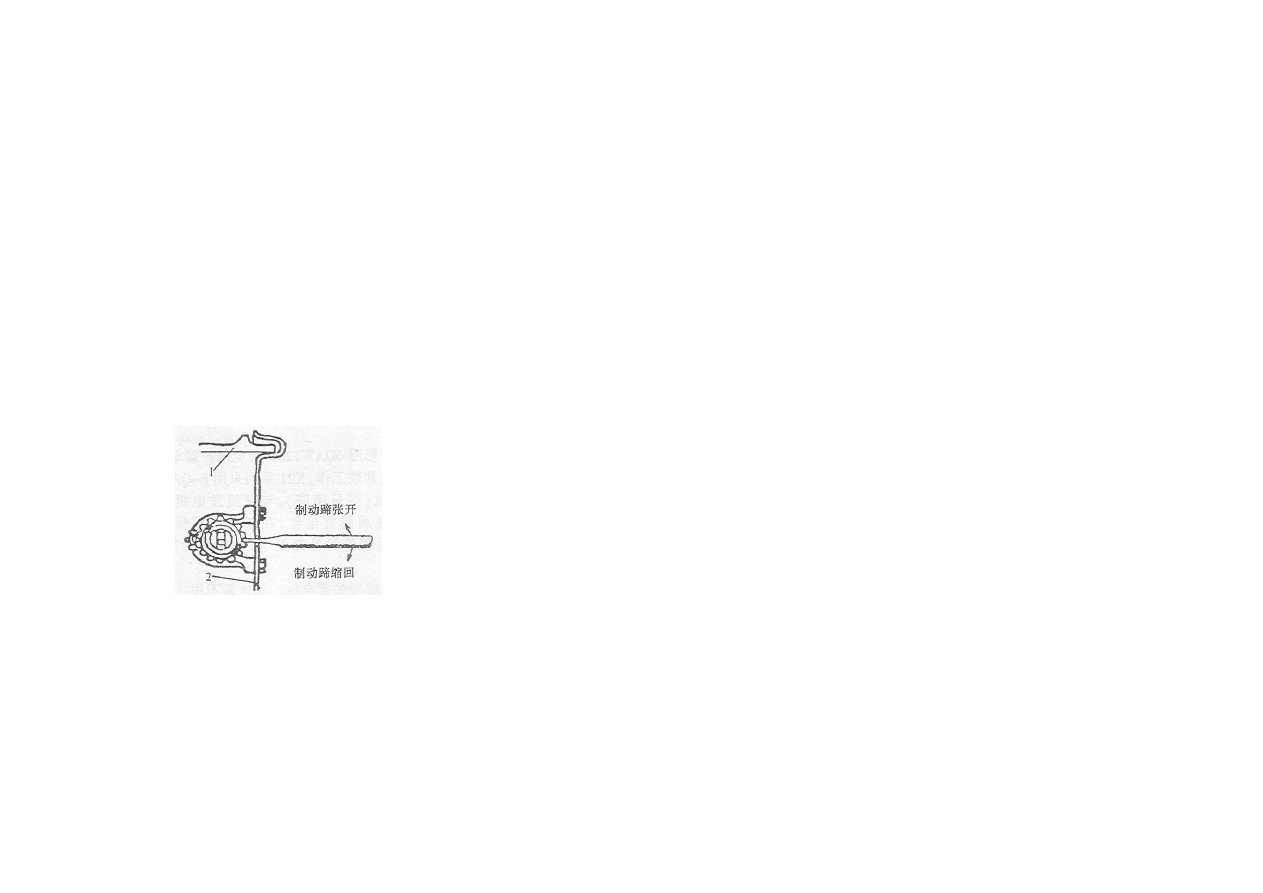

Рисунок 125

1

– тормозной барабан 2 – тормозная колодка
