Углы максимального поворота колес



Внутреннее колесо – 38

0

, внешнее колесо – 30

0

.



Максимальный  угол  поворота  колес  регулируется  болтами  на
маятниковых рычагах левого и правого колес.



При  поворачивании  колес  на  максимальный  угол  упор
ограничителя упирается в рычаг поворотного кулака.

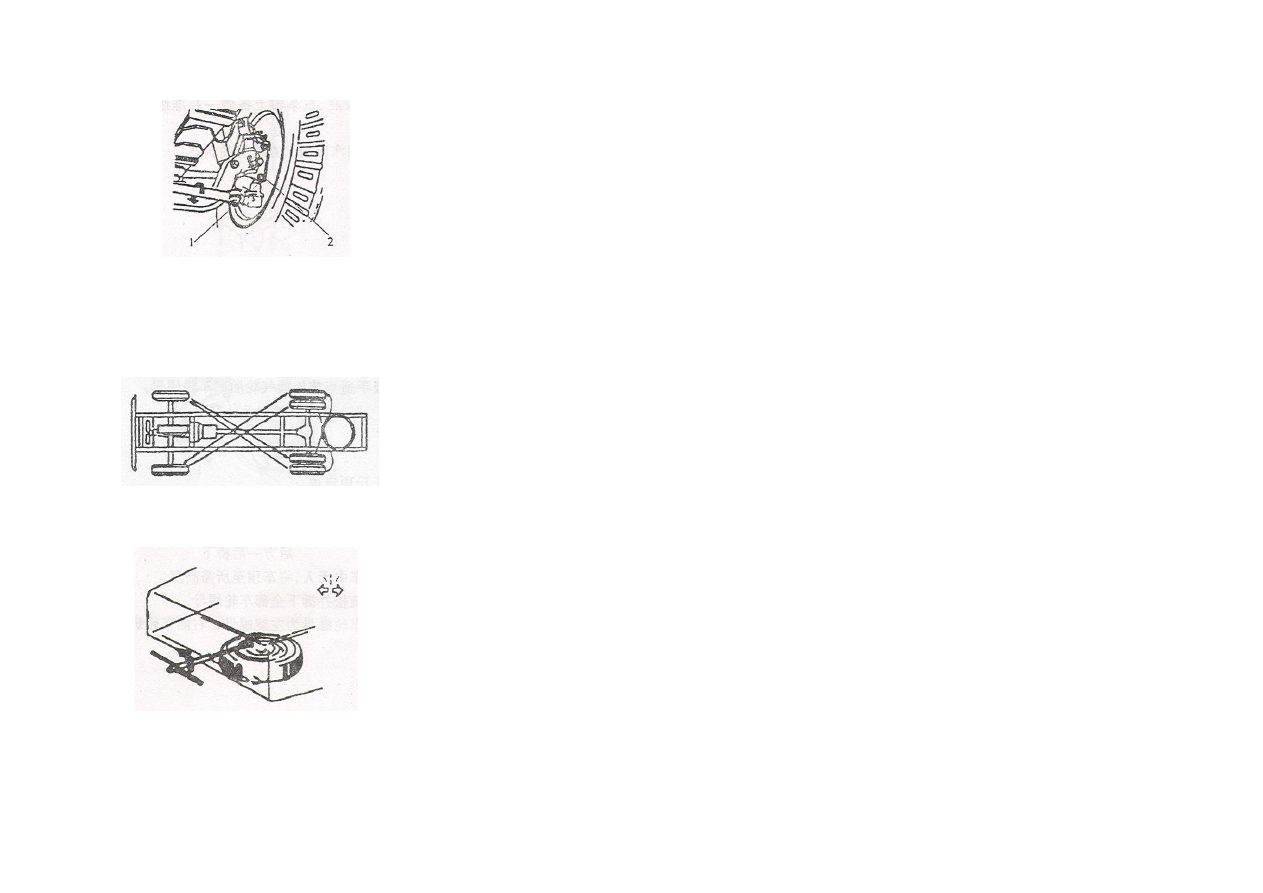

Рисунок 111

1 -

упор ограничителя 2 – рычаг поворотного кулака




Перестановка колес



При прохождении ТО № 2 производится перестановка колес.



При глубине рисунка протектора менее 1,5 мм покрышку следует
заменить на новую.





Рисунок 112

Замена спущенного колеса



При обнаружении, что одно из колес спущено, не следует сразу
останавливаться,  а  постепенно  снизить  скорость  и  выбрать
подходящее  место  для  остановки  на  ровном  участке  дороги  с
твердым покрытием там, где вы не будете затруднять движение
другому транспорту.



Заглушить  двигатель,  включить  сигнализацию  аварийной
остановки.



Поставить автомобиль на ручной тормоз.



Достать запасное колесо.



Рисунок 113



С помощью включения передачи застопорить спущенное колесо.



Гаечным  ключом  открутить  колесные  гайки  на  спущенном
колесе.





65





Установите домкрат.

o

Домкрат  устанавливается  на  горизонтальной,  твердой  и
устойчивой поверхности.

o

Точки упора домкрата на машине:



Передняя подвеска – под передней осью



Задняя подвеска – под задним мостом.



Проверьте,  чтобы  в  машине  никого  не  было,  и  поднимите
машину на домкрате на нужную высоту.



Полностью отверните все колесные болты.



Болты на левом колесе затягиваются в левую сторону,  а болты
на правом колесе – в правую.

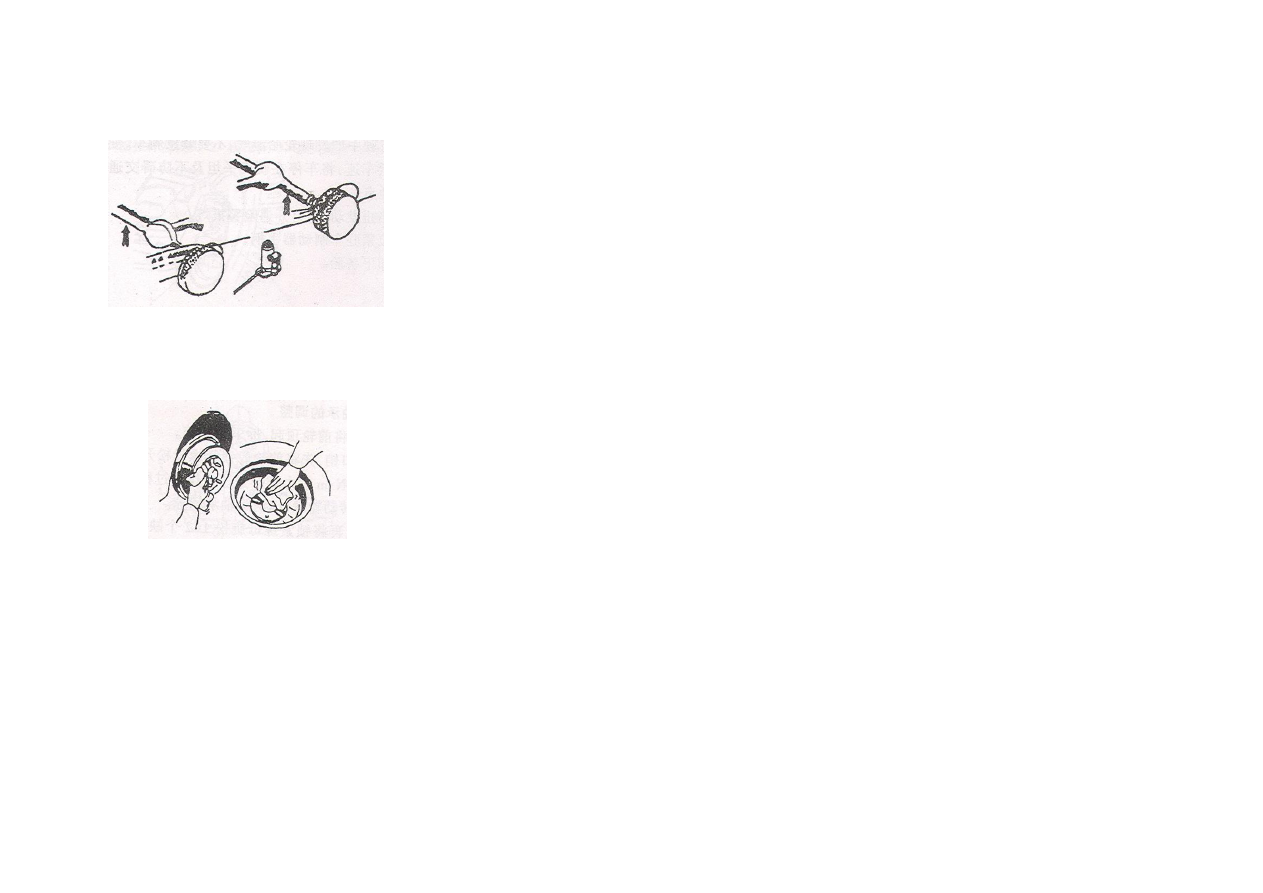

Рисунок 114


Внимание:  перед  установкой  колеса  следует  очистить  от  грязи
внешнюю сторону тормозного барабана и диск колеса.

Примечание:



Перед  установкой  колеса  на  место  по  порядку  затяните
баллонным ключом все болты.







После  этого  медленно  опустите  автомобиль,  и  еще  раз
протяните болты крепления колеса.

Рисунок 115

Ступица колеса



При  прохождении  ТО  разберите  для  осмотра  ступицу  колеса,
очистите, смажьте и  отрегулируйте подшипник ступицы.



Во  время  смазки  подшипника  ступицы  сначала  очистите  ее  от
старой  смазки,  промойте  и  наполните  свежей  консистентной
смазкой.



При  разборке  ступицы  старайтесь  не  повредить  замочную
шайбу.



После  установки  и  регулировки  первые  10  километров  пробега
следите за температурой ступицы. Нагрев ступицы означает, что





66

подшипник  чрезмерно  затянут,  и  требуется  повторная
регулировка.



Регулировка подшипника ступицы переднего колеса


При  регулировке  поднимите  переднее  колесо,  снимите  крышку

подшипника.


Снимите  шплинт,  сначала  ослабьте  гайку  подшипника  ступицы

переднего колеса, а потом усилием в 100-150 N.m затяните ее. Во время
затягивания  гайки  поворачивайте  колесо  вперед  и  назад,  чтобы
ликвидировать люфт подшипника.


После затяжки гайки отверните ее на 1-2 прорези (1/6-1/3) оборота

до совпадения прорези гайки с отверстием фиксирующего шплинта.


Вставьте шплинт для фиксации гайки.



Регулировка подшипника ступицы заднего колеса


Сначала поднимите колесо и снимите полуось.



Снимите колпак наружной гайки, усилием в 150+-20 N.m затяните

внутреннюю гайку. Во время закручивания поворачивайте колесо вперед
и  назад  для  равномерного  распределения  нагрузки  на  ролики  в
подшипнике.





Затянув  гайку,  вывернуть  внутреннюю  гайку  на  1/6-1/4  оборота,

чтобы стопорный штифт вошел в прорезь стопорной шайбы.





Затем затяните внешнюю гайку усилием в 200-250 N.m.

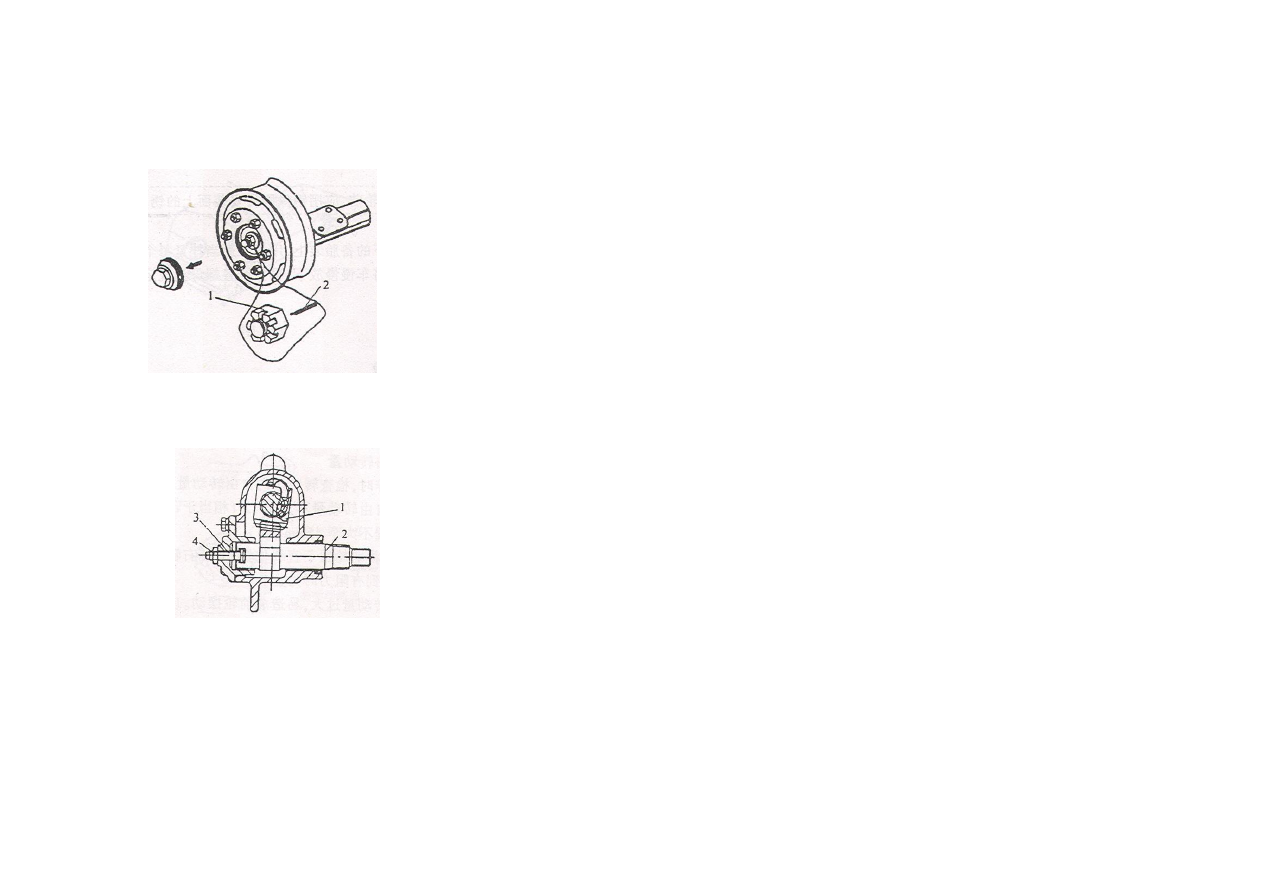

Рисунок 117

1

– гайка направления 2 – хвостовик поворотного вала

3

– регулировочный болт 4 – стопорная гайка









67

Регулировка зазора  рулевого механизма


Отверните  контргайку,  отрегулируйте  болт,  чтобы  выставить

зазор  в  рулевом  механизме.  Поворотом  по  часовой  стрелке  зазор
уменьшается, в противоположную сторону – увеличивается.


Усилием  в  20-29  N.m  затянуть  стопорную  гайку,  застопорить

регулировочный болт.


В центральном положении усилие должно быть 0,54-1 N.m.











При  прохождении  ТО  очистите  гайку  и  болт  в  сборе.  Если  нет
признаков неисправности, не разбирайте их.



В  рулевом  механизме  используется  масло  марки  80W90  или
85W90 (GL-3)

, то же, что и в коробке передач, емкость картера  -

0,7  литра.  В  зимнее  время  при  температуре  ниже  10

0

С

используется масло марки 80W90 (GL-3).

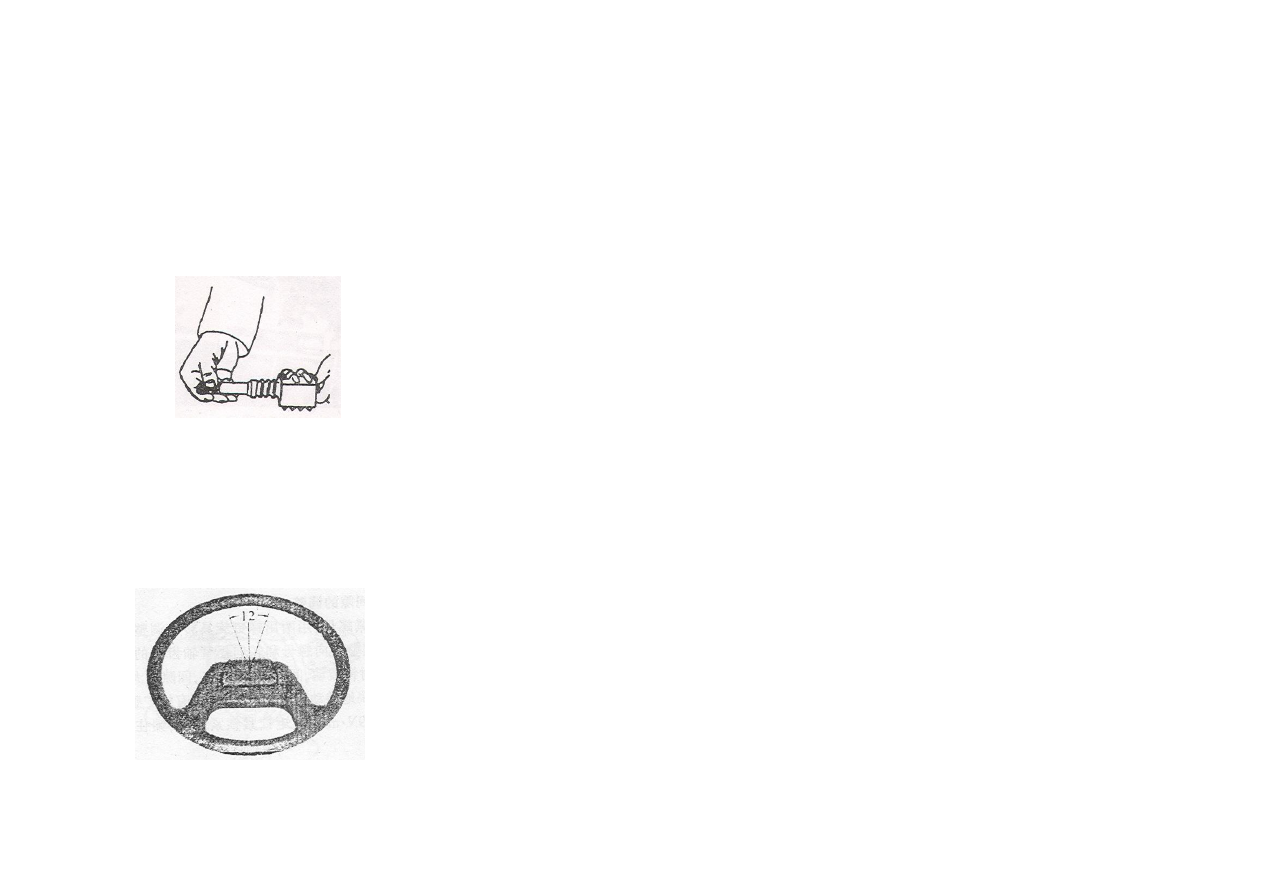

Рисунок 118



Свободный ход рулевого колеса



При  прохождении  ТО      проверьте  свободный  ход  рулевого
колеса.



Свободный  ход  рулевого  колеса  не  должен  превышать  20

0

по

внешнему сегменту (сопоставимо с 45 мм движения руля).



Для  проверки  свободного  хода  поставьте  передние  колеса
прямо, слегка поворачивайте руль до ощущения сопротивления.



При  слишком  большом  свободном  ходе  в  рулевом  управлении
следует  провести  осмотр  и  регулировку  рулевого  механизма,
подшипника ступицы, а также шарниров рулевых тяг.




Рисунок 119
