Монтаж  головки  блока  цилиндров  проводится  на  холодном
двигателе, порядок затяжки болтов показан на рис. 94.



Затяжка  болтов  проводится  в  три  приема  с  усилием  согласно
нижеприведенной таблице:



Первая затяжка – 39-44  N.m;



Вторая затяжка – 54-59 N.m;



Третья затяжка – 110-120 N.m.

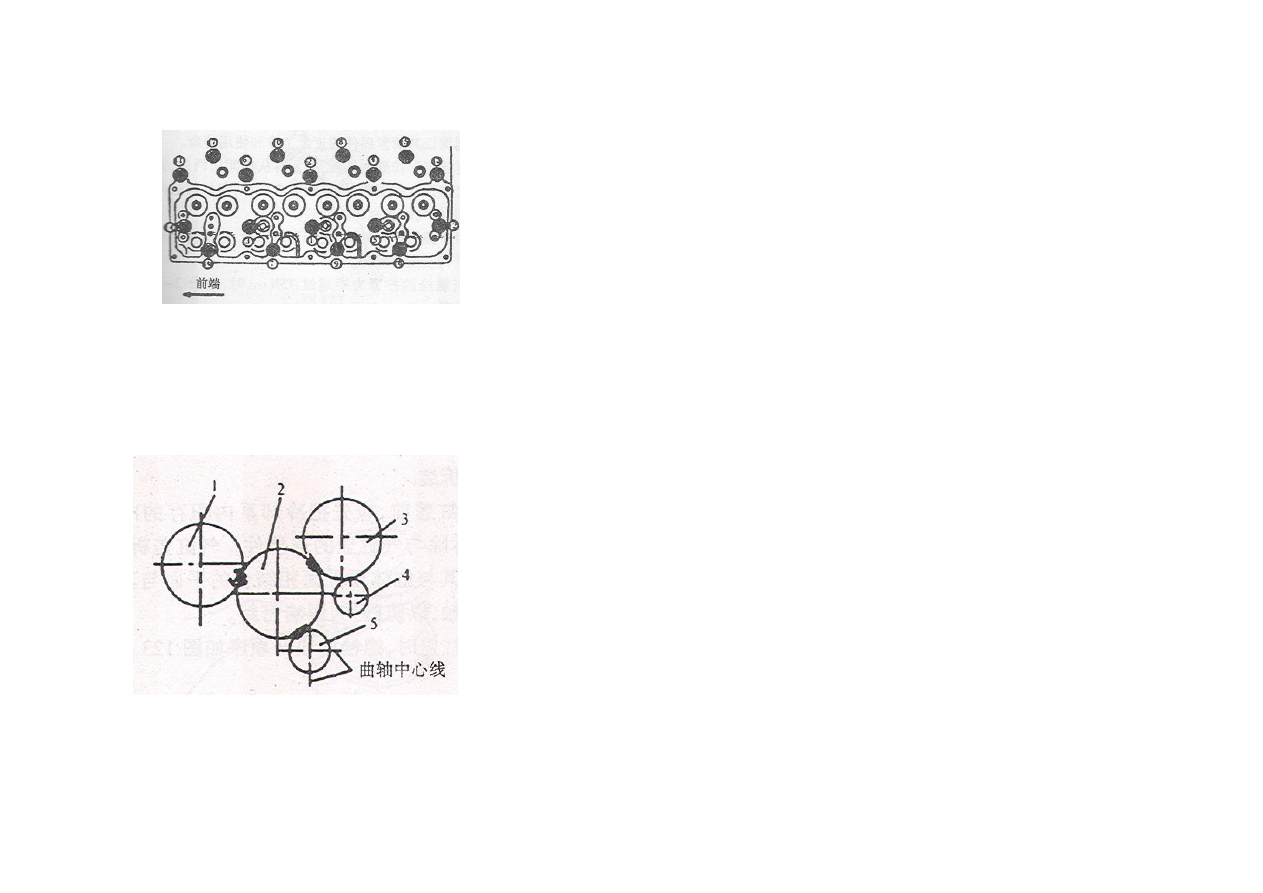

Рисунок 94


Примечание:



Перед  тем,  как  болт  головки  блока  цилиндров  поставить
на место, обмакните его в моторное масло.







Установка шестерни синхронизации



Шестерни  механизма  ГРМ  находится  в  передней  части  блока
цилиндров.



Устройство системы привода ГРМ показано на рисунке.

Обратите внимание



При  установке  шестерен  привода  ГРМ  необходимо
совместить  метки,  иначе  двигатель  не  сможет  нормально
работать.



Рисунок 95

1

– ТНВД 2 – промежуточная шестерня

3

– шестерня распределительного вала

4

– масляный насос 5 – коленчатый вал








57



Прокачка гидравлической системы сцепления (для удаления воздуха)



Прокачка осуществляется штуцером на рабочем цилиндре.



Порядок прокачки:

o

Выкрутить  регулировочный  болт  толкателя  рабочего  цилиндра,
так  чтобы  между  штоком  выключения  сцепления  и  вилкой
выключения сцепления не осталось зазора.

o

Снять защитный колпачок клапана прокачки.

o

Несколько раз нажать на педаль сцепления.

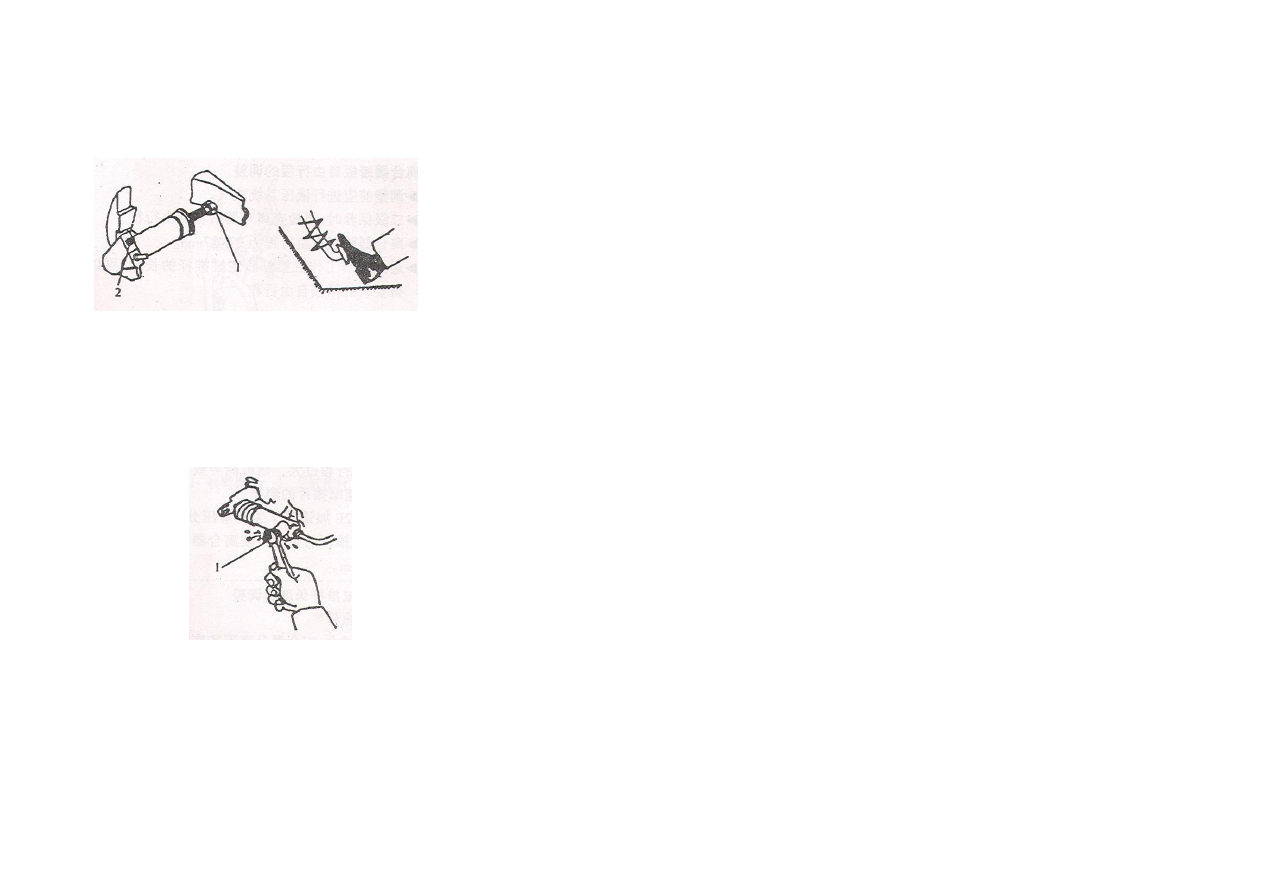

Рисунок 96

1

– регулировочный болт толкателя рабочего цилиндра

сцепления 2 – защитный колпачок клапана прокачки





o

Полностью  выжав  педаль  сцепления,  удерживать  ее  в  таком
положении,  отвернуть  клапан  прокачки  на  1/3  оборота,
выпустить  воздух  с  тормозной  жидкостью  и  сразу  затянуть
клапан. Отпустить педаль.

o

Повторить  процедуру  3-5  раз  до  полного  удаления  воздуха  из
гидравлической системы привода сцепления.








Рисунок 97



1

– клапан прокачки











58


Регулировка свободного хода педали сцепления



Перед  регулировкой  педали  сцепления  следует  удалить  воздух  из
гидравлической системы.



Свободный ход педали сцепления проверяется при проведении ТО.



Свободный ход составляет 27-37 мм.



Требуемая  длина  свободного  хода  устанавливается  с  помощью  регулирования
длины толкателя рабочего цилиндра и штока главного цилиндра.

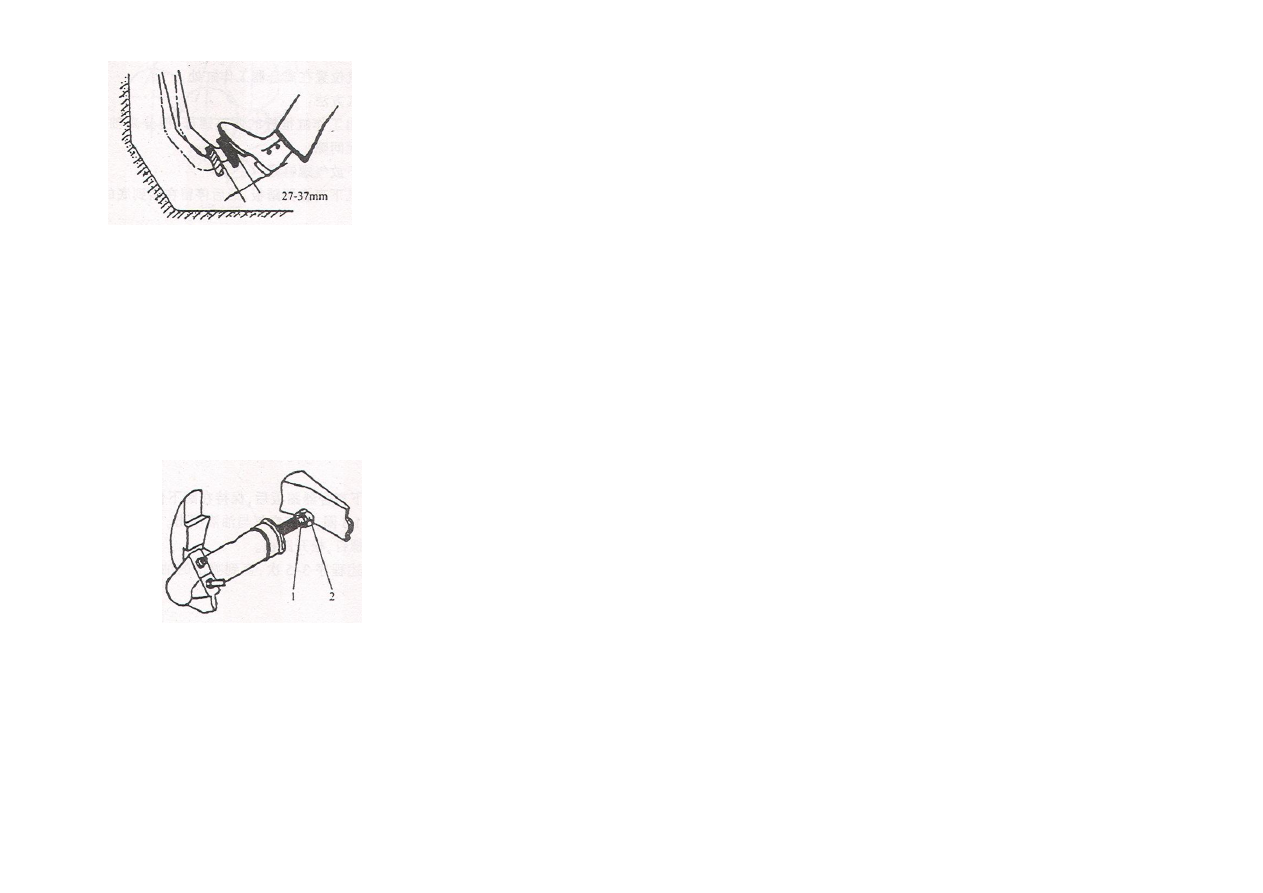

Рисунок 98

Примечание



При  малом  свободном  ходе  педали  сцепления  может  возникнуть  диска
сцепления,  что  ведет  к  раннему  выходу  из  строя  проскальзывание  всего  узла
сцепления.



При слишком большом свободном ходе педали возможно неполное выключение
сцепления.



На  части  автомобилей  подшипники  выключения  сцепления  постоянного
зацепления.  Для  установки  свободного  хода  педали  сцепления  на  таких
автомобилях  в  пределах  9-13  мм  требуется  регулировка  только  длины  штока
главного цилиндра сцепления.

Регулировка длины толкателя рабочего цилиндра сцепления



Отпустить контргайку.



При  увеличенном  свободном  ходе  и  неполном  выключении  сцепления
регулировочную гайку следует выкручивать.



При малом свободном ходе и пробуксовывании сцепления регулировочную гайку
следует закручивать.



Рисунок 99

1

– контрогайка 2 – регулировочная гайка











59

Регулировка  штока главного цилиндра сцепления



Если  после  регулировки  длины  толкателя  рабочего  цилиндра
свободный  ход  педали  сцепления  остается  вне  пределов
допустимых параметров, то следует отрегулировать длину штока
главного цилиндра.



Для  этого  следует  ослабить  контргайку.  При  слишком  большом
свободном  ходе  педали  выкрутите  шток  внутрь,  а  при  слишком
маленьком  свободном  ходе  педали  –  вверните  его.  Затяните
контргайку.



После завершения регулировки запустите двигатель и проверьте
работу  сцепления  путем  переключения  передач  и  контрольной
поездки.

Рисунок 100

1

– контрогайка 2 – главный тормозной цилиндр

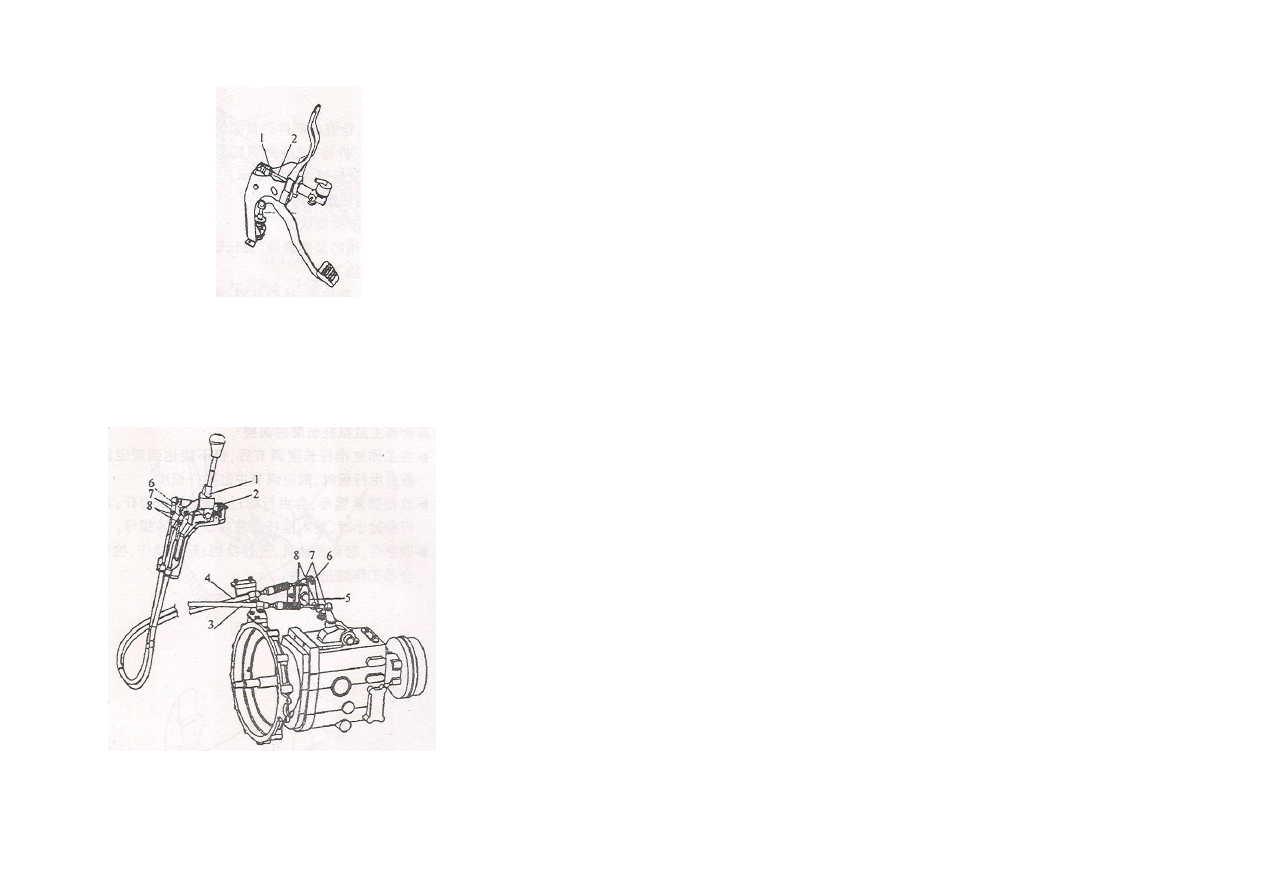

Механизм переключения передач



При проведении ТО 1  проверяется крепление всех узлов и деталей.



При проведении ТО 2 разбирается для проверки, смазки и регулировки

механизм  переключения  передач,  шаровые  замки  эластичной  передачи
включения  скоростей и заднего хода.


Регулировка    длины  эластичной  передачи  переключения  скоростей

проводится в следующем порядке:
o

Поставить рычаг переключения скоростей в нейтральное положение.

o

Отпустить контргайки всех шаровых замков, ослабить гайки этих замков,

вынуть их из эластичной передачи.
o

На  коробке  передач  покачайте  эластичную  муфту  скоростей,  найдите

центральное  положение  и  подберите  такое  положение,  когда  на  выходе  и  на
входе  будут  равные  отрезки  троса.    Выдавите  шаровые  замки,  вставьте
нарезные головки шаровых замков в отверстия хвостовиков рычага скоростей и
заднего хода. Затяните натяжную гайку, а затем затяните контргайку.
o

С  лицевой  стороны  механизма  с  помощью  прутка  диаметром  2  мм

просуньте  хвостовики  рычага  скоростей    в  маленькое  отверстие  так,  чтобы
рычаг  занял  центральное  положение.    Вдавите  шаровой  замок  так,  чтобы
нарезные  головки  шаровых  замков  совпали  с  отверстиями    передних
