Грузовик «Цзефан» серии 1031, 1041/1047. Руководство - часть 13





52




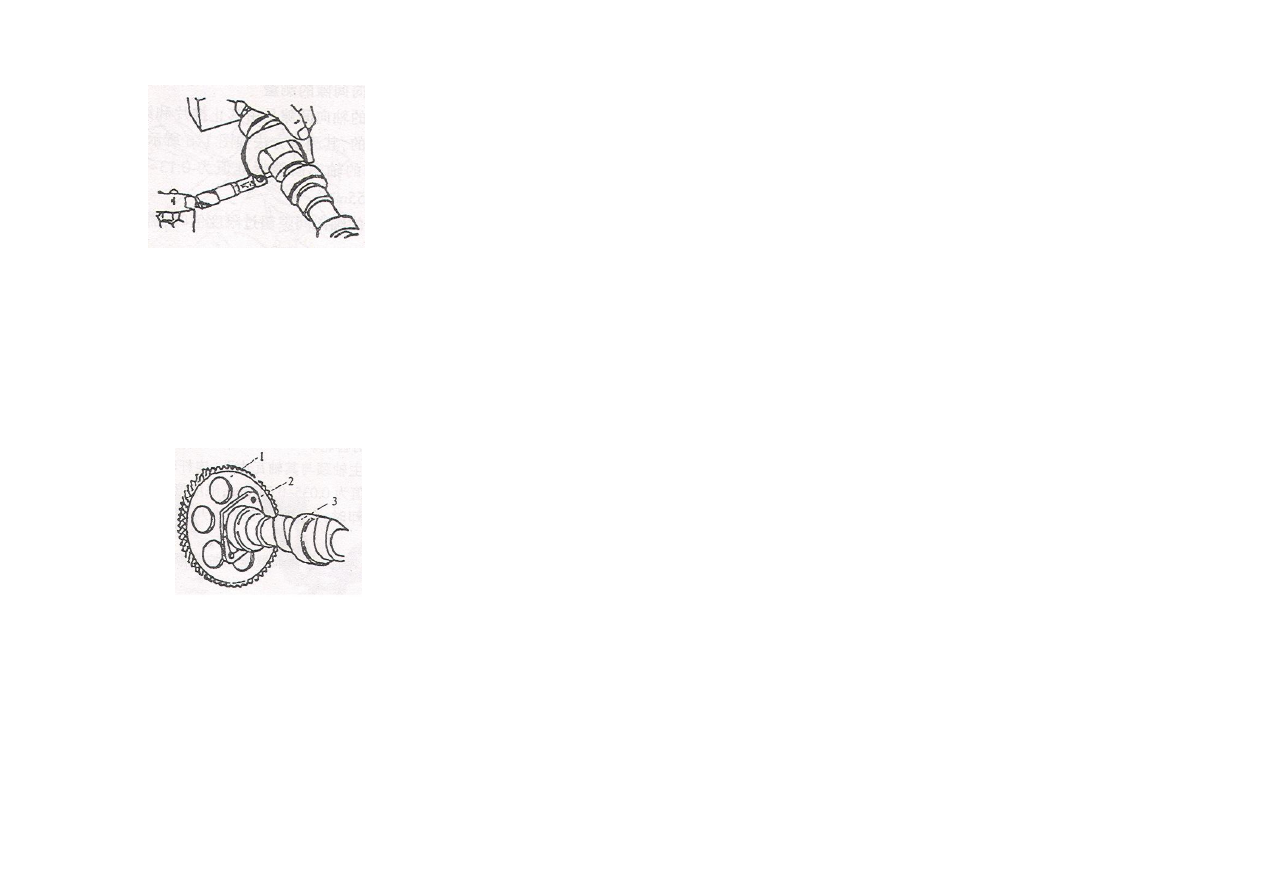

Измерение высоты кулачков газораспределительного вала



Замер производится микрометром.



Высота  кулачка  распределительного  вала    должна  составлять
41,89-

41,99 мм, минимальная высота 41,4 мм.



Если  высота  кулачка  отличается  от  указанных  пределов,
распределительный кулачковый вал следует заменить.



Рисунок 84



Демонтаж распределительного вала



Распределительный  вал  опирается  на  пять  подшипников
скольжения,  синхронизация  вращения  с  коленчатым  валом
осуществляется посредством косозубой шестерни, находящейся
в зацеплении с шестерней коленчатого вала.



Зазор  между  распределительным  валом  и  вкладышами
составляет 0,04-0,09 мм,  максимально допустимый  зазор  –  0,15
мм.



При

превышении

этих

ограничений

вкладыши

распределительного вала следует заменить.



При  демонтаже  распределительного  вала  отверните  два  болта
крепления  шестерни  привода  рапределительного  вала,  после
чего  можно  снимать  распределительный  вал  в  сборе  с
шестерней.



Все пять шеек распределительного вала имеют разный диаметр,
шаг увеличения диаметра от первой шейки до пятой – 0,2 мм.

Рисунок 85

1

– шестерня синхронизации 2- болт 3 – распределительный вал












53

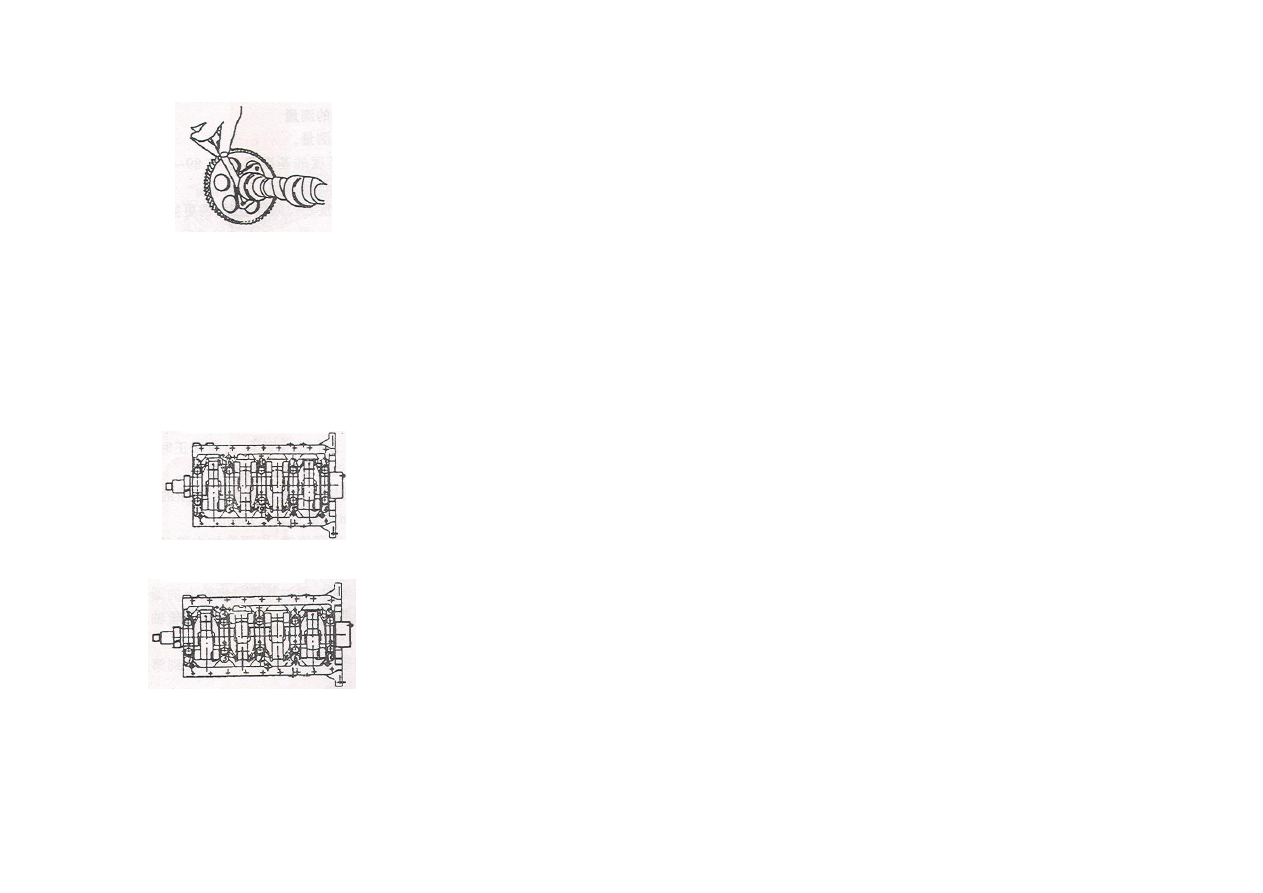

Измерение  зазора  между  распределительным  валом  и  ступицей
шестерни ГРМ




Зазор  между  торцом  первой  шейки  распределительного  вала  и
ступицей  шестерни  обеспечивается  упорным  фланцем.  Способ
измерения зазора показан на рис. 86.



Величина  зазора  может  составлять  0,13-0,22  мм,  максимум  –
0,55 мм.



При увеличении  зазора упорный фланец следует заменить.

Рисунок 86







Снятие коленчатого вала


Коленчатый вал опирается на пять подшипников  скольжения, в
передней части крепится шестерня привода ГРМ.



Зазор  между  шейками  коленчатого  вала  и  вкладышами
подшипника  скольжения  может  составлять  0,035-0,081  мм,
максимально допустимый – 0,15 мм.



При  демонтаже  коленчатого  вала  порядок  откручивания  болтов
крышки  картера двигателя (поддона)  показан рис.87.

Рисунок 87



При монтаже коленчатого вала порядок затяжки болтов  поддона
показан на рис. 88.







Рисунок 88










54

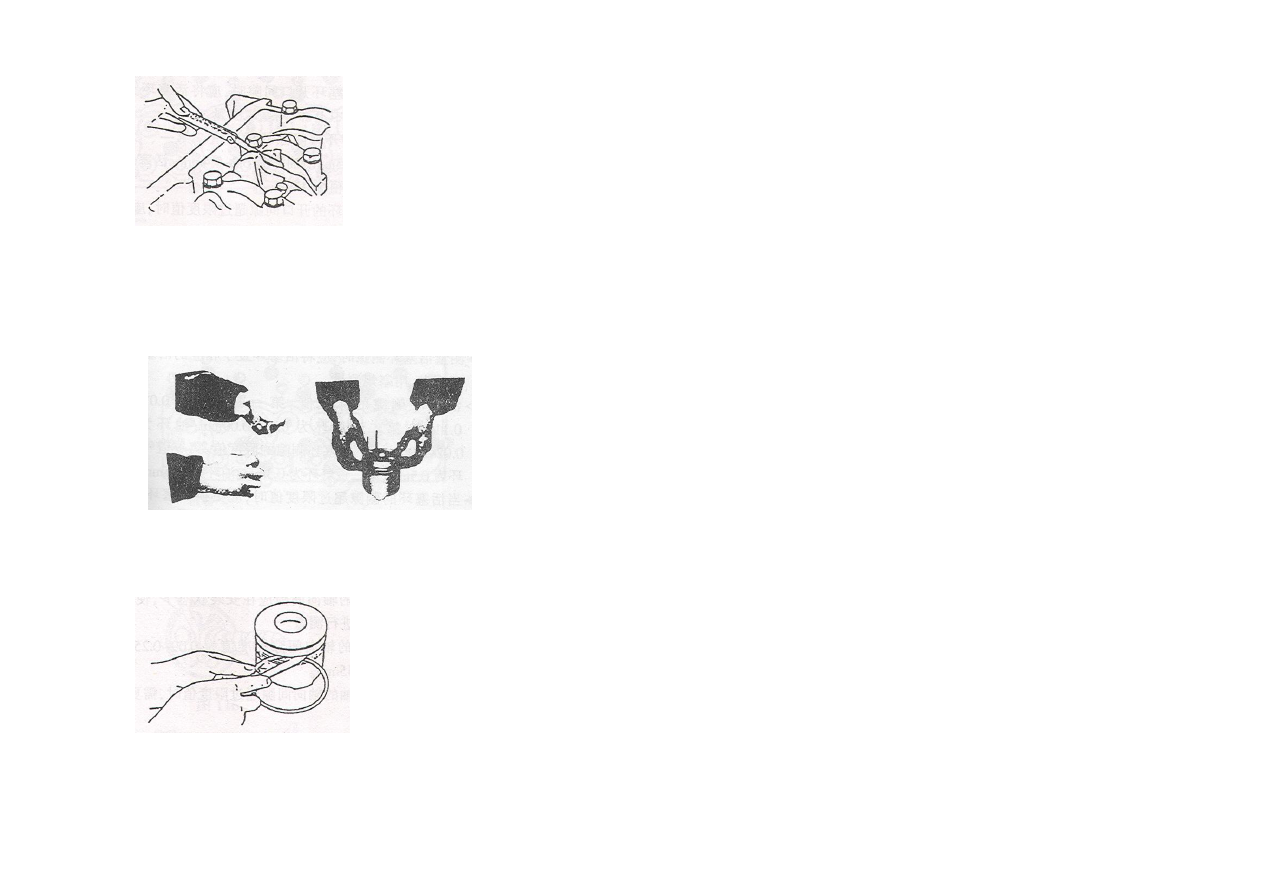

Ограничение осевого перемещения коленчатого вала



Осевое  перемещение  коленчатого  вала  измеряется  при  его
установке.



Допустимые  величины  осевого  перемещения  0,09-0,25  мм,
максимально допустимое – 0,45 мм.



При  осевом  перемещении  коленчатого  вала  свыше  указанных
величин  необходимо заменить упорные полукольца.

Рисунок 89





Снятие поршневых колец



На  поршне  устанавливается  два  компрессионных  и  одно
маслосъемное кольца.



Лучше  всего  снимать  кольца  специальным  устройством–
расширителем колец–как показано на левом сюжете рис.90-1.



В  отсутствие  специального  приспособления  снятие  кольца
показано на правом сюжете рис.90-2.






Рисунок  90-1(90-2)


Примечание:



Диаметр  кольца  нельзя  слишком  растягивать.  Чтобы  не
сломать само кольцо.



Определения износа поршневых колец



При  измерении  степени  износа  поршневых  колец,  необходимо
вставить кольца в канавку в поршне и с помощью щупа измерить
зазор.



Рисунок 91





55

o

Величина зазоров: для первого и второго колец – 0,3-0,45
мм, для маслосъемного кольца – 0,2-0,4 мм. Но не более
1,5 мм.

o

При  несоответствии  зазора  указанным  параметрам,
кольцо следует заменить.



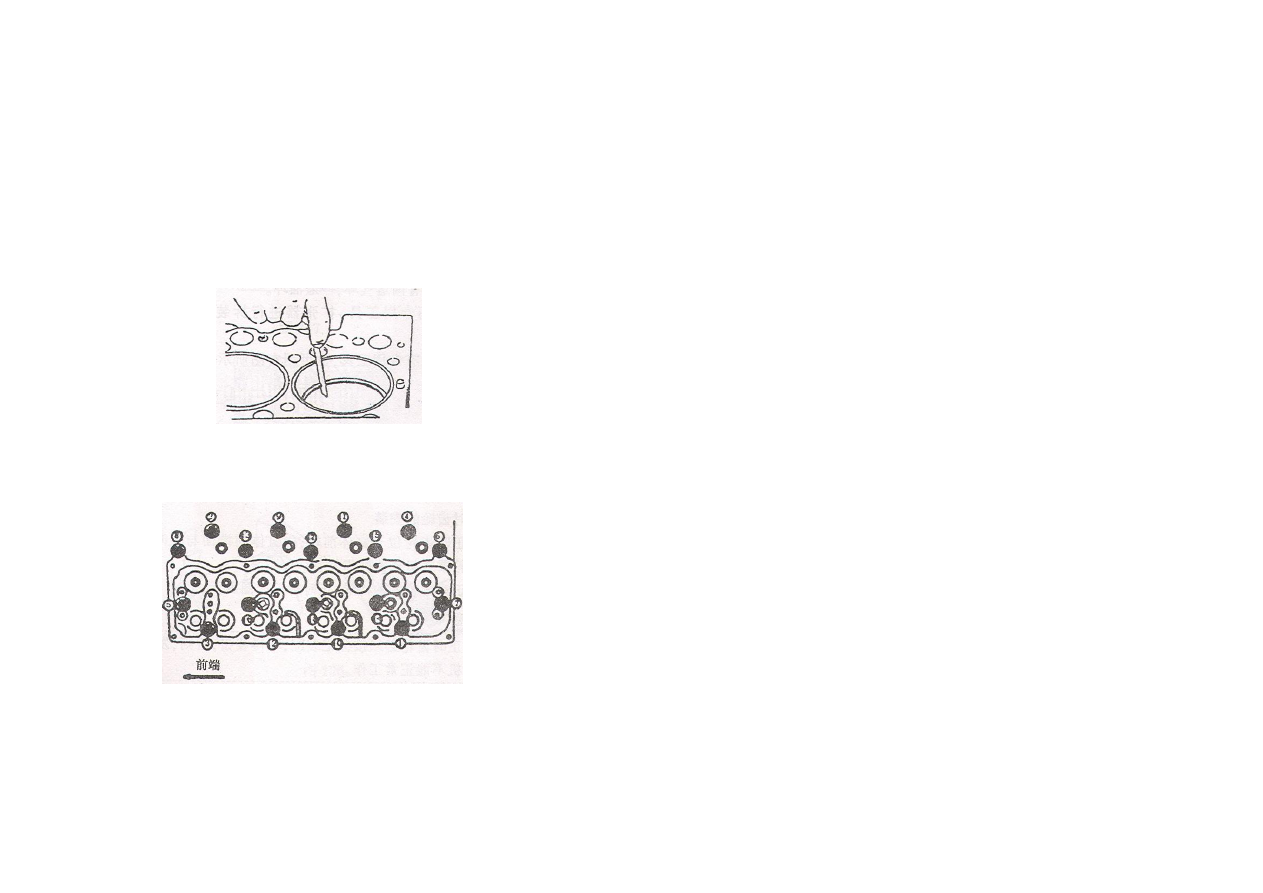

При  измерении бокового  зазора  поршневое кольцо помещают в
соответствующий цилиндр и с помощью щупа делают замер.

o

После  монтажа  колец  зазоры  должны  составлять:  для
первого кольца – 0,07-0,11 мм и второго кольца – 0,05-0,09
мм,  для  маслосъемного  кольца  –  0,02-0,052  мм.  Но  не
более чем: для первого кольца – 0,5 мм, второго кольца –
0,3 мм, маслосъемного кольца – 0,15 мм.



o

При  несоответствии  зазора  указанным  параметрам,
кольцо или поршень следует заменить.






Рисунок 92




Снятие  головки блока цилиндров


Перед  снятием  головки  блока  цилиндров  из  двигателя  следует

слить  охлаждающую  жидкость;  снять  навесное  оборудование.
После  снятия  головки  блока  цилиндров,  чтобы  не  повредить  ее
поверхность, не допускается соприкосновения поверхности головки
блока цилиндров и блока цилиндров.



При снятии головки блока цилиндров порядок откручивания болтов
показан на рис. 93.



Рисунок 93
