Грузовик «Цзефан» серии 1031, 1041/1047. Руководство - часть 11





44


Масляный насос



Масляный  насос  шестеренчатого  типа  установлен  в  передней
части  блока  цилиндров  и  приводится  во  вращение  от
кулачкового вала через шестерню.

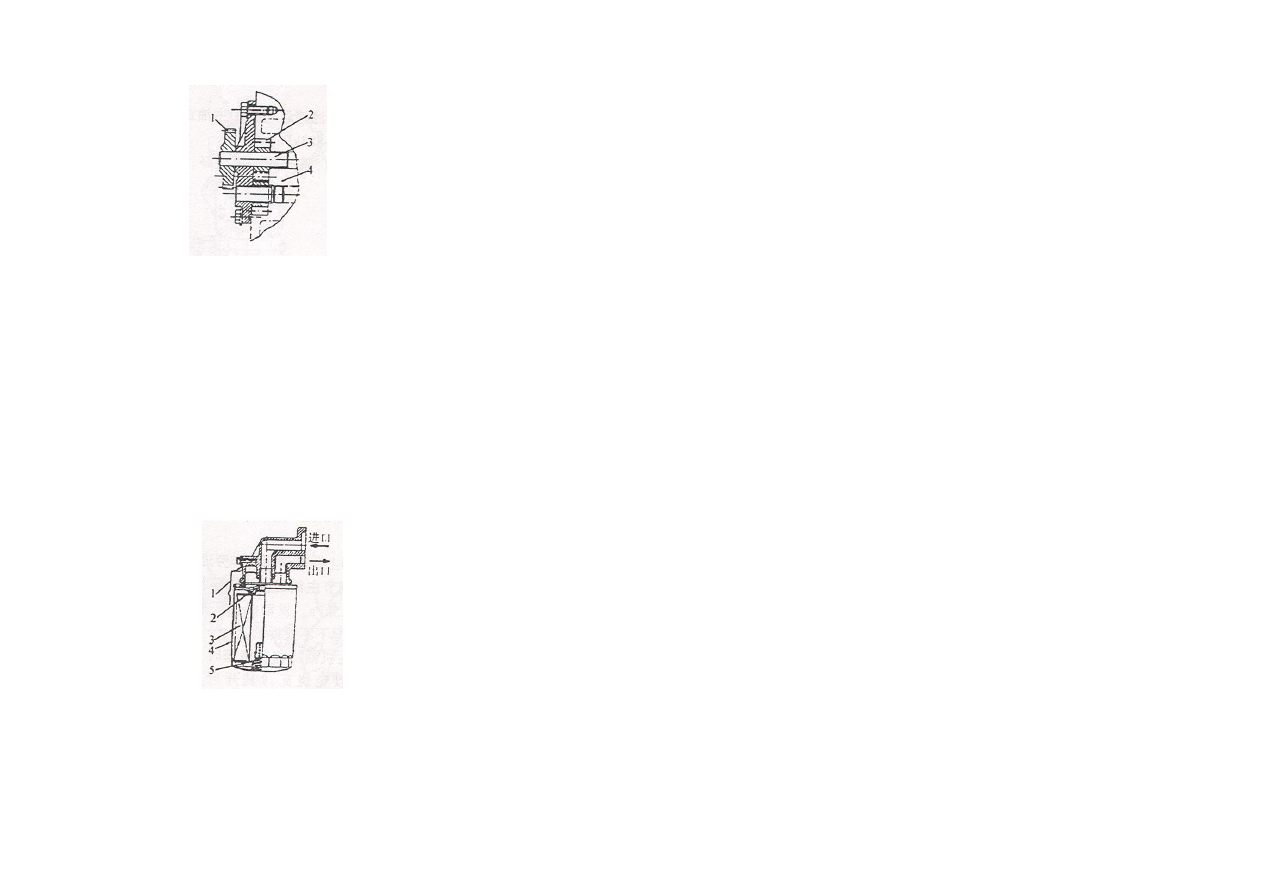

Рисунок 62

1

– передаточная шестерня 2 - главная шестерня

           3

– главная ось 4 – блок цилиндров

Фильтр очистки масла



На  двигателе  установлен  сменный,  неразборный,  масляный
фильтр.



Внутри  корпуса  фильтра  имеются  противодренажный  и
перепускной клапана.

o

Противодренажный  клапан  служит  для  предотвращения

обратного потока масла.

o
o

Перепускной  клапан  позволяет  при  перегрузке  фильтра
фильтруемым  маслом  направлять  это  масло  напрямую  в
главную магистраль.  Данный  клапан срабатывает  при  давлении
8,2-

108 кРа.

o

После  каждых  5000  км  пробега  фильтр  очистки  масла
заменяется на новый.

o

При  замене  фильтра  очистки  масла  заменяются  также
уплотняющая манжета. Иначе может нарушиться герметичность
и возникнуть течь масла.





Рисунок 63

1

–

теплоизоляционная перегородка 2 – противодренажный



Примечание

клапан 3 – фильтрующий элемент 4 - фильтр очистки масла

                     -

Отработанное масло и использованные фильтры сдаются



5

– перепускной клапан



в переработку, чтобы не загрязнять окружающую среду.





45





Редукционный клапан



Регулирует давление в главной масляной магистрали на входе в
фильтр очистки масла.



Клапан отрегулирован на заводе. Менять регулировку клапана в
эксплуатации не рекомендуется.

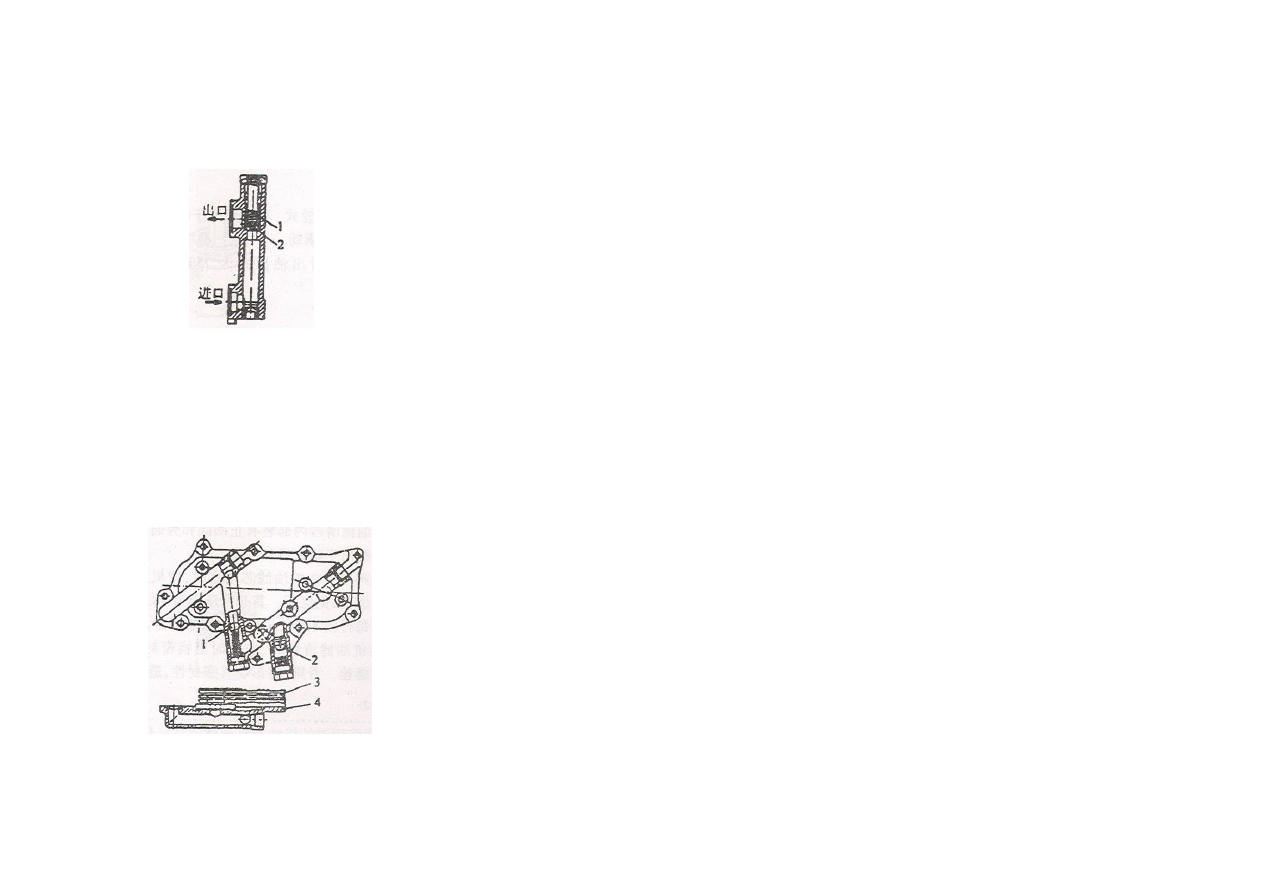

Рисунок 64

1

– тарированная пружина 2 – плунжер

Масляный радиатор



Масляный  радиатор  секционного  типа  встроен  в  систему
охлаждения двигателя.



На  корпусе  радиатора  смонтированы  редукционный  и
перепускной клапаны.
o

Редукционный клапан предназначен для понижения давления
в  основной  масляной  магистрали  и  открывается  при
значениях  давления  в  пределах  372,5-431,5  кРа.  Клапан
отрегулирован  на  заводе,  менять  регулировку  клапана  в
эксплуатации не рекомендуется.

o

Перепускной  клапан  позволяет  при  перегрузке  радиатора
маслом  направлять  излишки  потока    масла  напрямую  в
главную магистраль, чтобы предотвратить аварию.

o




Рисунок 65

1

– перепускной клапан 2 – редукционный клапан

3

– секции масляного радиатора 4 – крышка







46


Топливный фильтр-отстойник для отделения воды



Чтобы  не  допустить  попадания  в  топливный  насос  и  двигатель
растворенных  в  дизельном  топливе  капель  воды  между
топливным  баком  и  фильтром  тонкой  очистки  топлива
устанавливается  водяной  сепаратор,  называемый  топливный
фильтр-отстойник.



Фильтр  находится  с  тыльной  стороны  топливного  бака.  Он
снабжен сигнализатором наличия воды.



Загорание  лампочки  сигнализатора  на  приборной  доске
означает,  что  уровень  воды  в  корпусе  сепаратора  превысил
допустимый,  и  требуется  провести  обслуживание  фильтра.  В
случае замерзания воды сигнализатор может не срабатывать.



Порядок обслуживания:

o

Отвернуть  дренажный  винт  в  нижней  части  корпуса,  выпустить

скопившуюся воду.

o

Поставить  на  место  дренажный  винт  и  рукой  закрутить  его  на
место.

o

Отвернуть  в  верхней  части  цоколя  винт  выпуска  воздуха,
прокачать  ручным  насосом,  чтобы  наполнить  фильтр-отстойник
дизельным топливом. Затем завернуть винт выпуска воздуха.

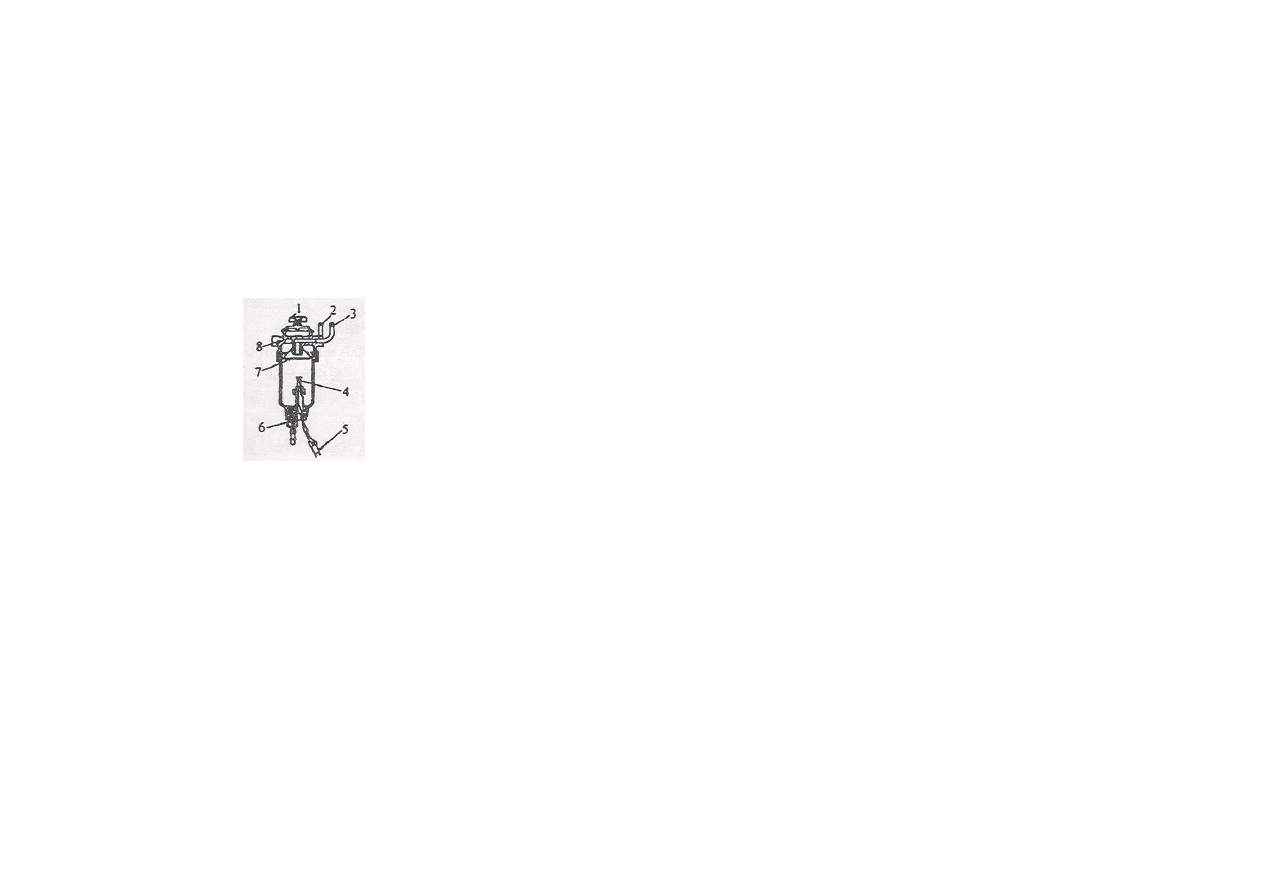

Рисунок 70

1

– ручной насос 2 – патрубок подачи топлива 3 –

выходной патрубок топлива 4 – пружинный
выключатель 5 – электрический разъем 6 – дренажный
винт 7 – направляющий потока 8 – винт выпуска воздуха.

Примечание:





При  попадании  в  корпус  отстойника  воздуха  отверните  винт
выпуска воздуха, прокачайте ручным насосом и заверните винт.














47


Фильтр тонкой очистки топлива.



Благодаря  применению  бумажного  фильтра,  размещенному
между

фильтром-отстойником

и

топливным

насосом,

эффективность очистки топлива превышает 90%.



Через  каждые  6000-8000  км  пробега  или  каждые  полгода
необходимо  менять  тонкий  фильтр  очистки  топлива.  Порядок
замены следующий:

o

Используя  специальное  приспособление  с  усилием  повернуть
фильтр по часовой стрелке, отвернуть использованный фильтр.

o

Нанесите  тонкий  слой  смазки  на  уплотнительную  прокладку
нового  фильтра,  одновременно  счистите  грязь  с  уплотнения
цоколя гнезда фильтра.

o

Рукой  наверните  фильтр  тонкой  очистки  на  цоколь,  затем  с
помощью  специального  приспособления  проверните  корпус
фильтра еще на 2/3 оборота.

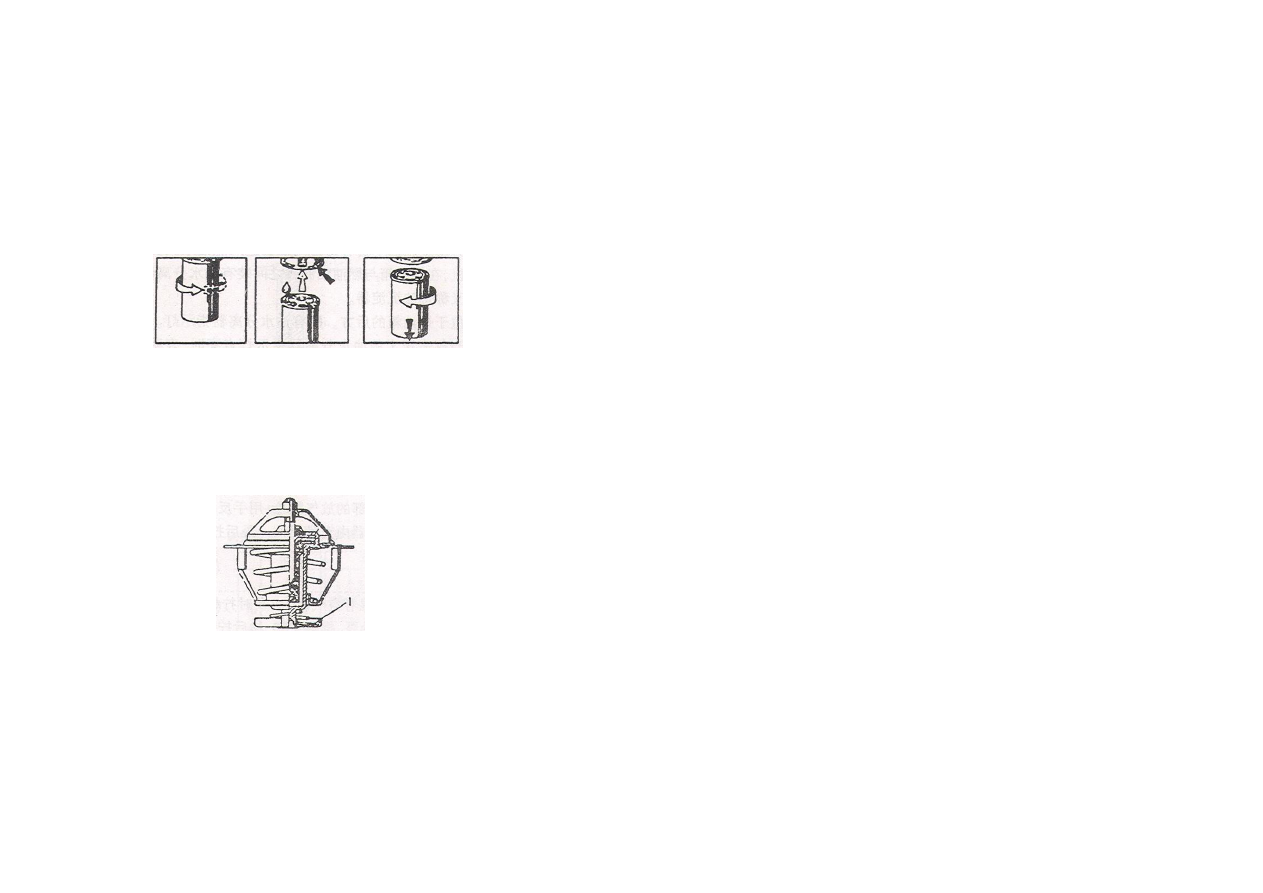

Рисунок 71


Термостат



Проверьте  температуру  и  высоту  открывания  и  закрывания
термостата.



Отверните  болты  крепления  термостата.  Снятый  термостат
поместите в емкость с водой и нагрейте воду.

o

Температура  открытия  термостата  должна  быть  82

0

С  +/-  2

0

С,  в

противном случае его следует заменить.



o

Продолжите  повышать  температуру  до  95

0

С,  высота  открытия

термостата должна быть не менее 8 мм. При других показателях,
термостат необходимо заменить.



Рисунок 72

1

– перепускной клапан
