Грузовик «Цзефан» серии 1031, 1041/1047. Руководство - часть 19





76

















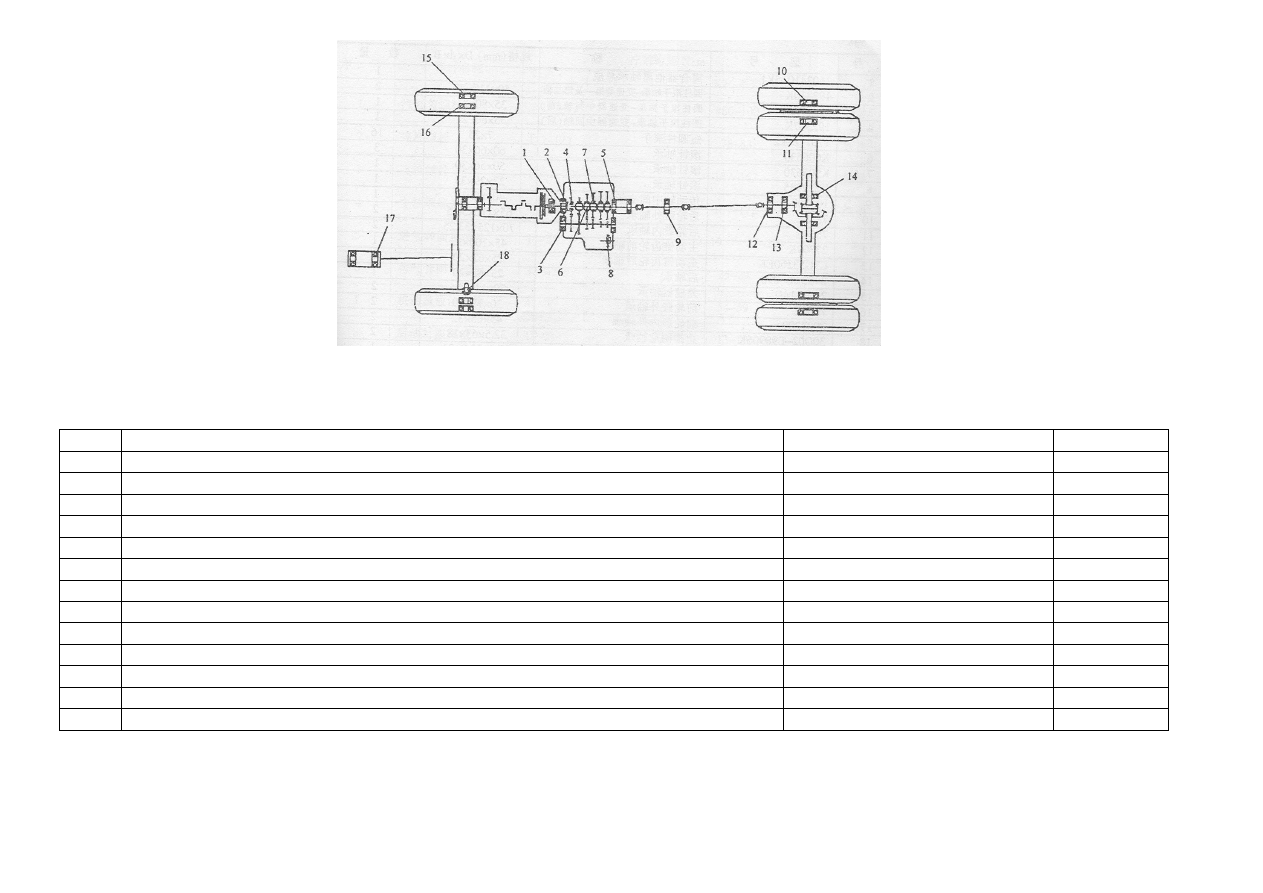

Рисунок 131



Схема смазки подшипников автомобиля

Карта смазки автомобиля



№№  Наименование

Стандарт (мм) DxdxB

Ков-во

1

Масленка подшипника первой передачи коробки скоростей

30х45х10

1

2

Подшипник хвостовика коробки передач

80х60х8

1

3

Рычаг выбора передач коробки скоростей

20х13х7

1

4

Рычаг перемены передач коробки скоростей

28х17х7

1

5

Скользящая вилка передаточного вала

55х36,5х15

1

6

Ось шестерни главной передачи

80х55х26

2

7

Шестерня передачи заднего хода (внутренняя масленка)

130х94х12

2

8

Шестерня передачи заднего хода (внешняя масленка)

110х85х15

2

9

Подшипник переднего карданного вала

78х97х10

2

10

Ступица внешнего заднего колеса

94х130х10

2

11

Ступица внутреннего заднего колеса

85х110х15

2

12

Направляющий передний болт

35х18х8

1

13

Манжета заднего моста

52х37х9

1







77



Подшипники



№ пп

Тип

Наименование

Стандарт (мм) DxdxB

Кол-во

1

986809К2

Подшипник выключения сцепления



1

2

17001120-Q7

Задний подшипник первичного вала КПП

4

0х90х23

1

3

7207E

Подшипник промежуточного вала коробки передач

35х72х18,5

2

4

1701121-Q7

Роликовый подшипник (с короткими роликами)

6

х19,5

16

5

50308

Подшипник вторичного вала КПП

4

0х90х30

1

6

K435124

Игольчатый подшипник

43

х51х24

1

7

K505830

Игольчатый подшипник

50

х58х30

3

8

K253128



Игольчатый подшипник – задняя передача

25

х31х28

1

9

180307

Подшипник промежуточной опоры карданного вала

3

5х80х21

1

10

7511E

Внешний подшипник ступицы заднего колеса

55

х100х25

2

11

7512E

Внутренний подшипник ступицы заднего колеса

60x110x28

2

12

7307E

Внешний подшипник ведущей конической шестерни

3

5х80х21

1

13

7609E

Внутренний подшипник ведущей конической шестерни

4

5х100х36

1

14

7510E

Подшипник дифференциала

5

0х90х23

2

15

7305E

Наружный подшипник ступицы переднего колеса

25

х62х18

2

16

7508E

Внутренний подшипник ступицы переднего колеса

40

х80х23

2

17

198905K

Упорный подшипник поворотной цапфы

25,1

х51х15,875

2

18

128803A

Подшипник червячного винта рулевого механизма

22

х48х13,5

2




















78



ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ

Неисправность

Причина

Способ устранения







Запуск двигателя

затруднен

или невозможен

В топливном баке нет топлива

Заправить топливо

Воздушная пробка в топливной системе

Удалить воздух

Засорились топливные фильтры и топливопроводы

Прочистить или заменить

Недостаточное давление впрыска

Проверить давление на выходе ТНВД и состояние форсунок

Неправильно  установлен  угол  опережения  впрыска
топлива

Предоставить для проверки специалисту

Топливный  насос  не  подает  топливо  или  подает  с
перерывами

Предоставить для проверки специалисту

Разряжена аккумуляторная батарея

Подзарядить или заменить

Неисправен замок зажигания, ослаб контакт или нет
контакта

Проверить, отремонтировать или заменить

Неисправен стартер

Проверить, исправить или заменить

Недостаточная компрессия в цилиндрах



1. Сильный износ поршневых колец

Проверить зазоры, в случае необходимости поршневые кольца заменить

2. Поршневые кольца закоксованы или треснули

Устранить залипание

3. Неплотное прилегание клапанов

Проверить зазор клапанов, плотность их прилегания, клапанную пружину и ее
усилие.

4.  Прокладка  головки  блока  цилиндров  не
обеспечивает герметичность

Проверить  затяжку,  протянуть  по  схеме  или  заменить  прокладку  головки
блока цилиндров

Неправильная  марка  топлива,  слишком  холодная
погода, не поступает топливо

Залить соответствующее стандарту топливо




Двигатель не развивает

мощность или мощность

внезапно упала

Недостаточное  количество  топлива  или  плохое
распыление форсункой

Проверить давление впрыска топлива на выходе

Засорен топливный фильтр

Прочистить топливный фильтр или заменить его

Неправильно  выставлен  угол  опережения  впрыска
топлива

Предоставить для проверки специалисту

Засорены воздушный фильтр или воздухопроводы

Удалить засорение или поменять фильтрующий элемент

Засорена  система выпуска газов

Проверить систему выпуска

Неправильный зазор клапанов

Отрегулировать

Деформировалась или сломалась пружина клапана

Заменить пружину

Низкая компрессия в цилиндрах

См. выше






Черный дым



1. Слишком большая нагрузка на двигатель

Снизить нагрузку





79




Необычный цвет

выхлопа двигателя

2. Слишком обогащенная топливная смесь

Предоставить для проверки специалисту

3.

Сбит угол опережения подачи топлива

Предоставить для проверки специалисту

4. Неправильная установка зазора клапанов

Отрегулировать зазоры клапанов

5. Большой нагар на клапанах, нет герметичности

Проверить  герметичность  клапанов,  очистить  или  заменить  клапана,
проверить пружины клапанов

Белый дым



1. Недостаточное распыление топлива при впрыске,
признаки образования капель

Предоставить для проверки специалисту

2. Попадание охлаждающей жидкости в цилиндр

Проверить и устранить

Синий дым



1.  Перепутаны  поршневые  кольца  при  установке,
обломились или изношены

Установить правильно или заменить

2.

Маслосъемные  колпачки  клапанов  негерметичны,

масло попадает в цилиндры

Заменить

3. Повышен уровень масла в масляном поддоне

Слить лишнее масло







Нехарактерный звук в

работе двигателя

Слишком ранний впрыск топлива

Предоставить для проверки специалисту

Слишком  поздний  впрыск  топлива,  из-за  которого  в
цилиндре возникает глухой звук

Предоставить для проверки специалисту

Слишком  большой  зазор  между  поршнем  и
цилиндром, после запуска двигателя слышны удары,
стихающие по мере прогрева двигателя

Заменить поршень или гильза цилиндра

Слишком большой зазор между поршневым пальцем
и отверстием пальца, возникновение легкого резкого
стука, особенно на холостом ходу

Заменить детали, обеспечить установленный зазор

Увеличенный

зазор

между

шейками

вала,

коренными и шатунными подшипниками, при резком
сбросе  оборотов  двигателя  слышится  стук  деталей,
на малых оборотах этот стук яснее и сильнее

Заменить детали, обеспечить установленный зазор

Увеличен  осевой  зазор  коленчатого  вала,  на
холостых  оборотах  в  задней  и  передней  части
коленчатого вала слышен стук

Заменить вкладыши, обеспечить установленный зазор

Клапанная

пружина

сломана,

толкатель

деформирован  или  увеличен  зазор,  слышен
беспорядочный шум под клапанной крышкой

Заменить детали, обеспечить установленный зазор клапанов

Значительный износ шестерен ГРМ, увеличен зазор,
при  резком  снижении  скорости  и  переключении
передачи слышен стук

Заменить шестерни



Низкое давление

топлива

Слишком низкий уровень топлива

Проверить уровень топлива, долить

Датчик показывает слишком низкое давление

Проверить датчик

Засорение топливного фильтра

Промыть и обслужить, либо заменить фильтр

Износ внутренних деталей топливного насоса

Заменить детали или насос в сборе
