Грузовик «Цзефан» серии 1031, 1041/1047. Руководство - часть 4









16

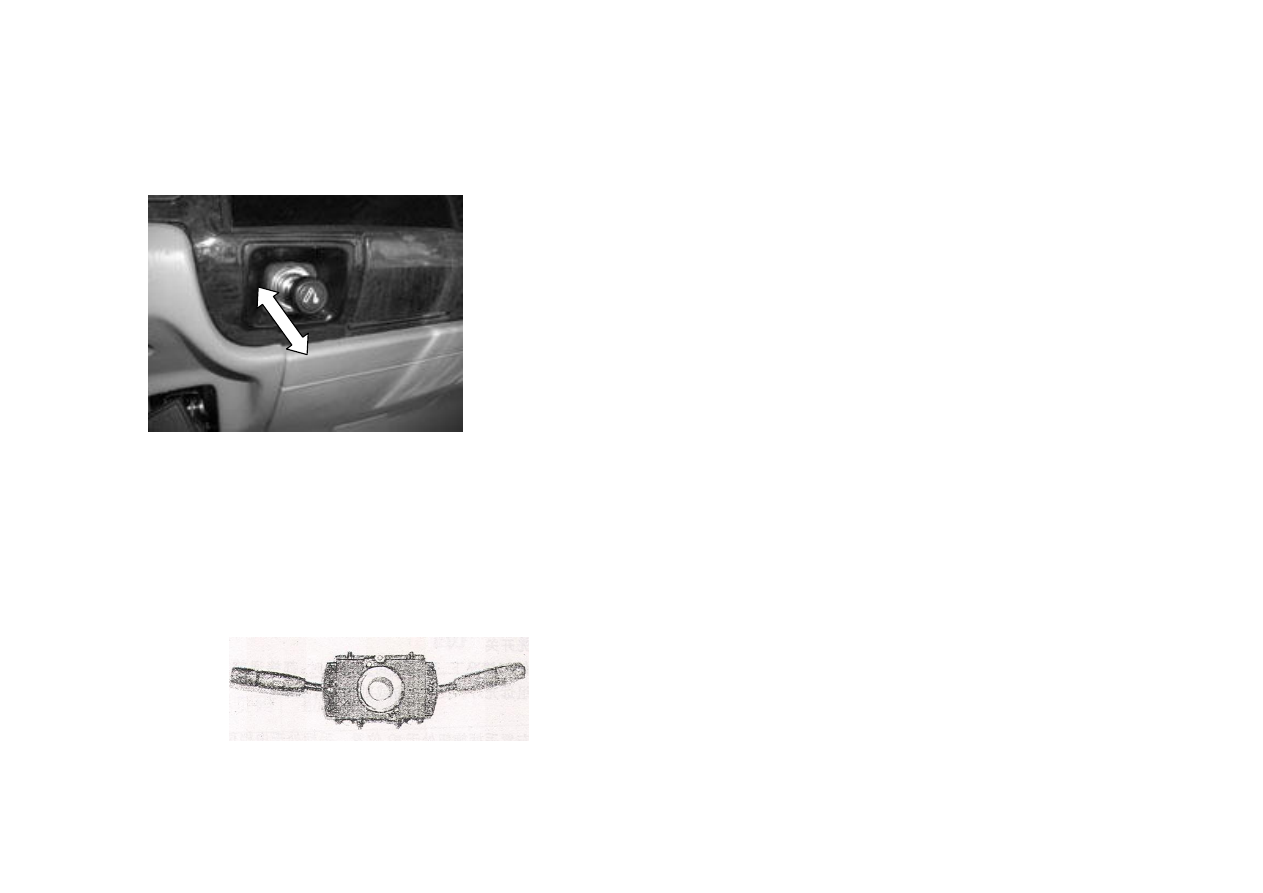

Прикуриватель



Выключатель прикуривателя имеет два положения – ON и ACC.



Вдавите прикуриватель и подождите некоторое время. Услышав
щелчок, при котором прикуриватель вернулся в первоначальное
положение, можете его использовать по предназначению.



Примечание



Если  утопленный  прикуриватель  не  возвращается  в  исходное
положение после 30 секунд, значит, его надо отремонтировать.



Следующее  включение  прикуривателя  желательно  через  две
минуты после предыдущего.





Рисунок 21





Переключатель света фар и стеклоочистителей


Комбинированный переключатель




Комбинированный  переключатель  состоит  из  левого  рычага,
правого рычага и контакта кнопки звукового сигнала.



На левом рычаге размещаются включатель фар, переключатель
света фар и указателей поворота.



На

правом

рычаге

размещаются

переключатели

стеклоочистителя,  стеклоомывателя  и  выключатель  аварийной
сигнализации.



Рисунок 22






17

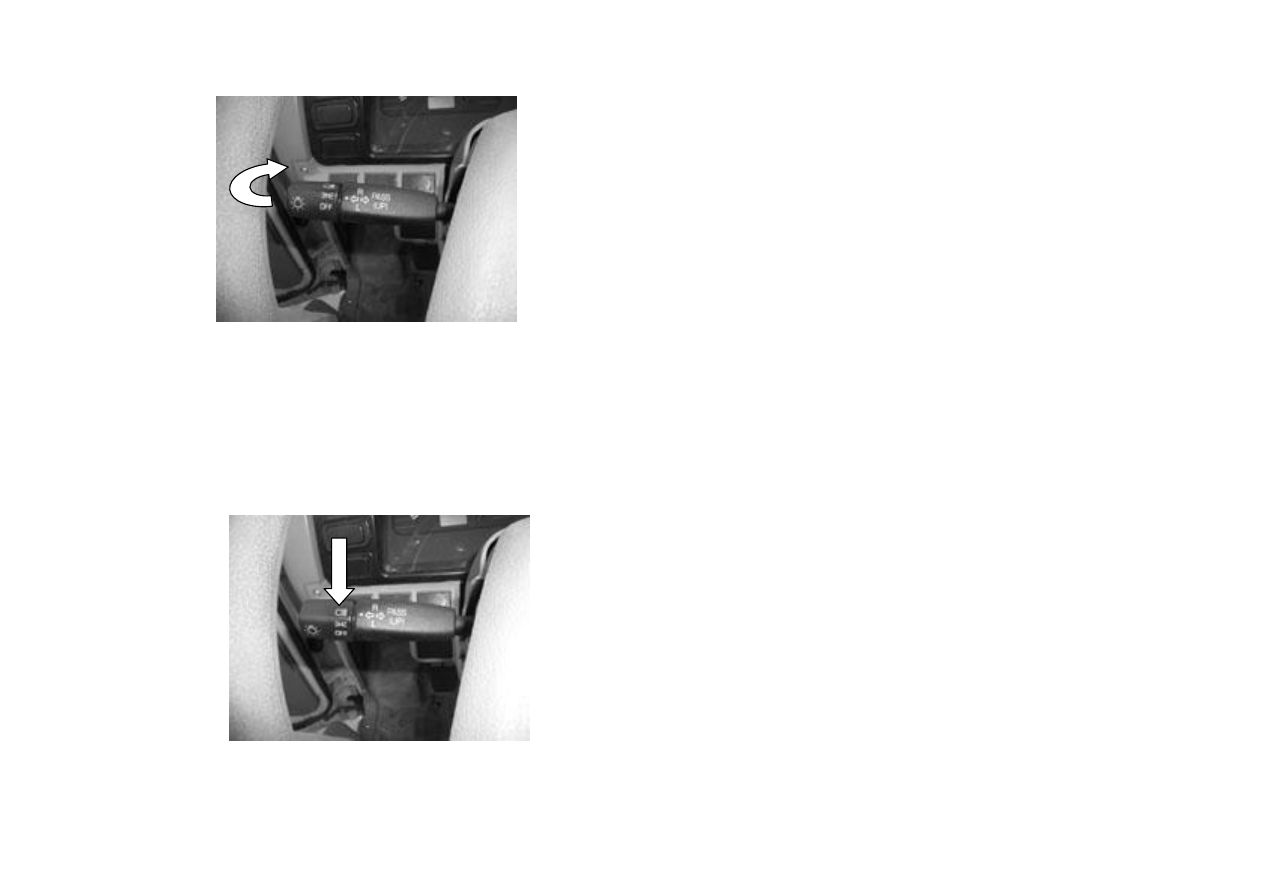

Левый рычаг.
Переключение света фар:




В  положении  OFF  переключателя  на  левом  рычаге  фары
выключены.



При перемещении переключателя в положение «0 0» загораются
передние  и  задние  габаритные  огни,  лампы  сигнализаторов  и
освещение заднего номерного знака.



При

перемещении

переключателя

в

положении

«0»

одновременно загорается ближний свет фар, задние габаритные
огни,  лампы  сигнализаторов  и  освещение  заднего  номерного
знака.

Рисунок 23

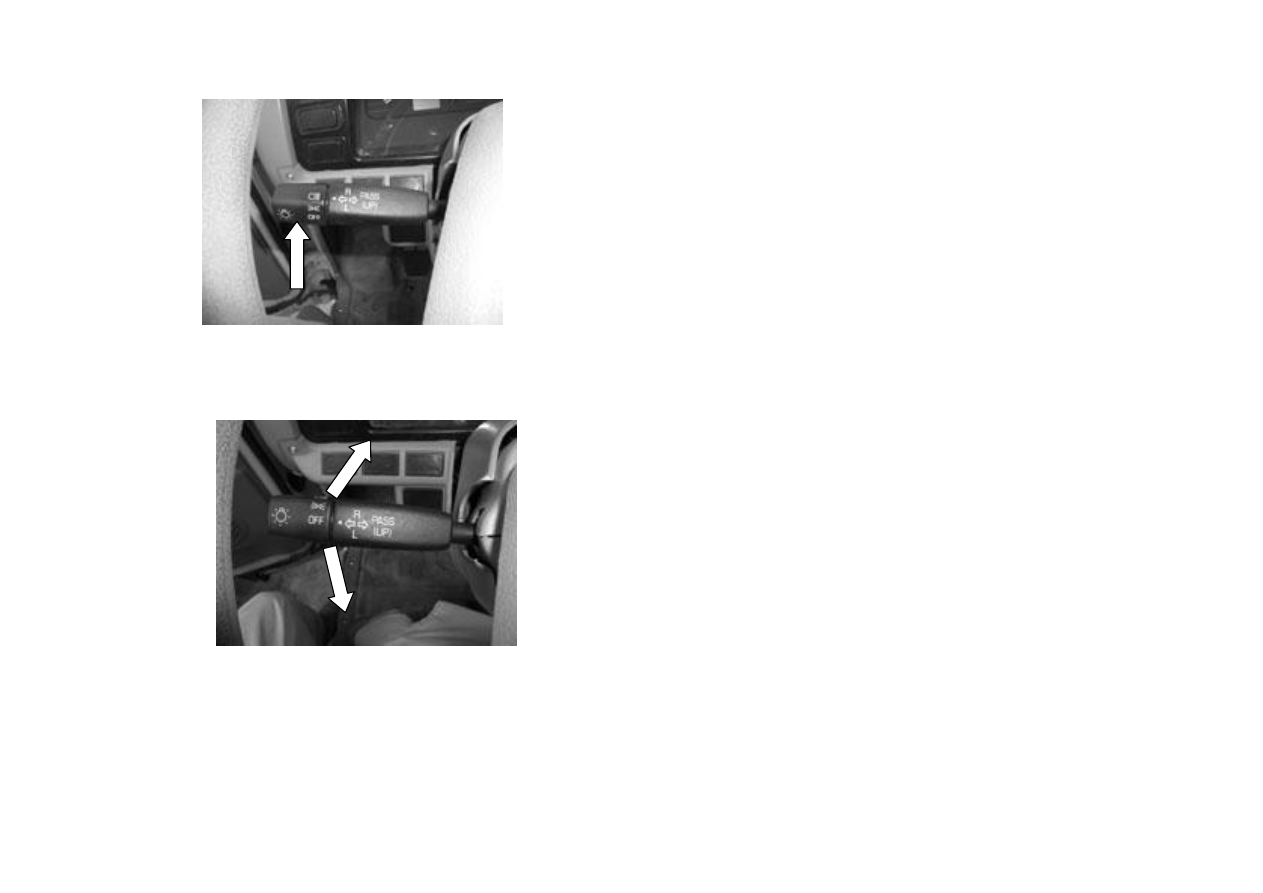

При  любом  положении  с  помощью  переведения  рычага  в
верхнее  положение  включается  дальний  свет  фар.  Это
используется  для  привлечения  внимания  впереди  идущего  или
идущего навстречу транспорта.






При  перемещении  переключателя  левого  рычага  в  положение
«0», а самого рычага в среднее положении включается ближний
свет  фар.  При  переводе  рычага  в  нижнее  положении  (как
показано на рисунке) включается дальний свет фар.





Рисунок 24








18








При  перемещении  переключателя  левого  рычага  в  положении
«0»,  и  при  перемещении  самого  рычага  вверх,  включается
дальний свет фар. Если руку отпустить, то рычаг автоматически
возвращается

в

первоначальное

положение.

Несколько

переключений  перемещением  рычага  вверх  и  отпусканием
(«моргание»),  служит  сигналом  встречному  транспорту,  для
переключения на ближний свет.






Рисунок 25









Переключение сигналов поворота:





Перемещением  левого  рычага  вверх,  включаются  лампы  и
сигнализаторы правого поворота.



В среднем положении  рычага  лампы  и  сигнализаторы  поворота
выключены.



В

нижнем

положении

рычага

включаются

лампы

и

сигнализаторы левого поворота.



Рисунок 26











19

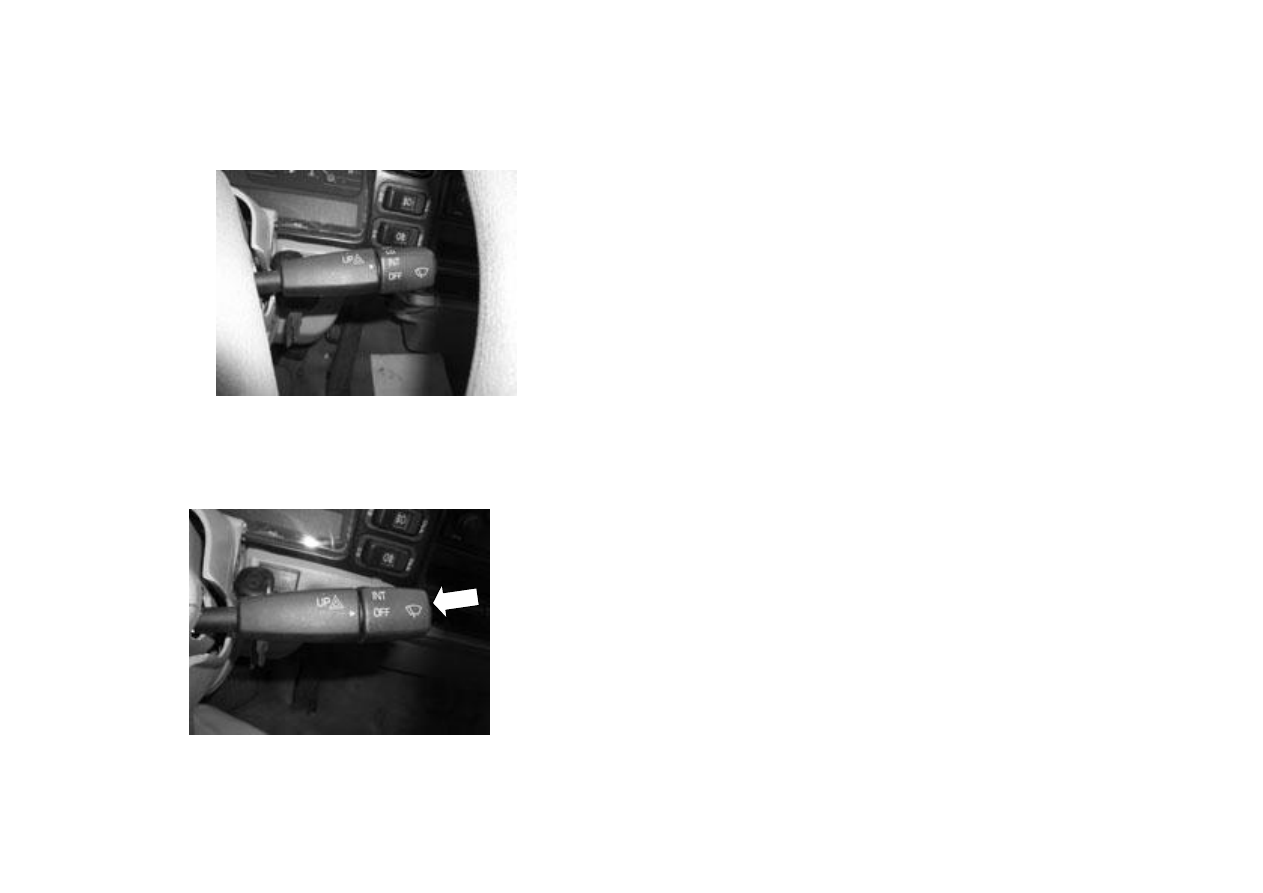

Правый рычаг:



Переключение стеклоочистителя ветрового стекла




В  положении  правого  рычага  OFF  стеклоочистители  не
работают.



В  положении  рычага  INT  стеклоочистители  работают  в
прерывистом режиме.



В  положении  рычага  LO  стеклоочистители  работают  в
медленном режиме.



В  положении  рычага  HI  стеклоочистители  работают  в  быстром
режиме.







Рисунок 27






Включение омывателя ветрового стекла




Включатель  омывателя  ветрового  стекла  находится  в  торце
правого рычага.



При  нажатии  на  кнопку  в  торце  рычага  на  ветровое  стекло  под
давлением подается омывающая жидкость. Отпустите  кнопку,  и
подача жидкости прекратится.



Может  применяться  одновременно  со  стеклоочистителями  для
очищения ветрового стекла.




Рисунок 28

Примечание:
