Грузовик «Цзефан» серии 1031, 1041/1047. Руководство - часть 3





12


      -

закройте дверь, нажмите на кнопку запирания двери и



заприте дверь.


Примечание:



Поскольку двери автомашины могут запираться изнутри,
то ключи от них следует всегда иметь при себе и не
забывать в кабине.




Рисунок 12




Крышка топливного бака



Вставьте ключ в отверстие замка на крышку топливного
бака, придерживая крышку рукой, поверните ключ против
часовой стрелки  на 180

0

, в таком положении, поворачивая

крышку против часовой стрелки, снимите ее. (см. рис.13).



Поворачивайте крышку по часовой стрелке, завернув ее

на место, поверните ее еще на два оборота, чтобы
услышать два щелчка. Поверните ключ на 180

0



по часовой

стрелке и  заприте крышку топливного бака.



Примечание:



Во время заправки бака топливом соблюдайте меры
пожарной безопасности.



Заливайте топливо только установленной марки.




Рисунок 13












13

Сидения,  ремни  безопасности,  руль,  зеркало
заднего вида и прикуриватель




Регулировка сидения водителя



Регулировка горизонтального положения сидения водителя:
o

поверните  расположенный  слева  под  сидением  рычаг
регулировки

(см.

рис.14),

позволяющий

горизонтальное

перемещение сидения в пределах 168 мм.



Регулировка наклона спинки сидения водителя:
o

потяните    вверх  расположенный  с  правой  стороны  рычаг
установки  ее  наклона  для  установки  удобного  угла  в  пределах
22

0

-46

0

.




Рисунок 14

Ремни безопасности



Сидение  водителя  и  переднее  сидение  пассажира  снабжены
ремнями безопасности с тремя точками крепления.



Потяните  лямку  ремня  безопасности  на  требуемую  длину,  вставьте
«язычок»  лямки  в  замок  до  характерного  щелчка,  означающего,  что
он зафиксировано.



Длина  лямки  ремня  регулируется  автоматически  в  соответствии  с
комплекцией пассажира и положением сидения.



При  резком  торможении  или  столкновении  с  препятствием  лямка
ремня  блокируется  с  помощью  сматывающего  устройства  ремня
безопасности.  Плавными,  спокойными  движениями    длину  лямки
ремня можно увеличить  для получения свободы  движений во время
поездки.



Рисунок 15





Для того, чтобы отстегнуть  лямку ремня безопасности, нажмите
на кнопку освобождения замка  и лямка автоматически уберется
в сматывающее устройство ремня безопасности.



В  случае,  если  лямка  автоматически  не  сматывается,  потяните
за нее и проверьте лямку, чтобы не было узлов или скручиваний,
расправьте ее.





14



Если  лямка  не  вытягивается  из  сматывающего  устройства,
приложив  небольшое  усилие,  потяните  ее  вниз,  после  чего
отпустите ее и потяните на нужную длину.







Рисунок 16




Лямка  ремня  безопасности  должна  располагаться  так,  чтобы
пересекать  низ  груди,  а  не  талию.  Дальше  она  наискосок
проходит через плечо и плотно прижимает тело.



Примечание:



Верхняя лямка ремня безопасности и лямка, проходящая через
плечо, в случае аварии может позволить некоторый свободный
плавный ход и предотвратить травму пассажира,



В  целях  обеспечения  безопасности  нельзя,  чтобы  плечевая
лента ремня проходила под рукой.

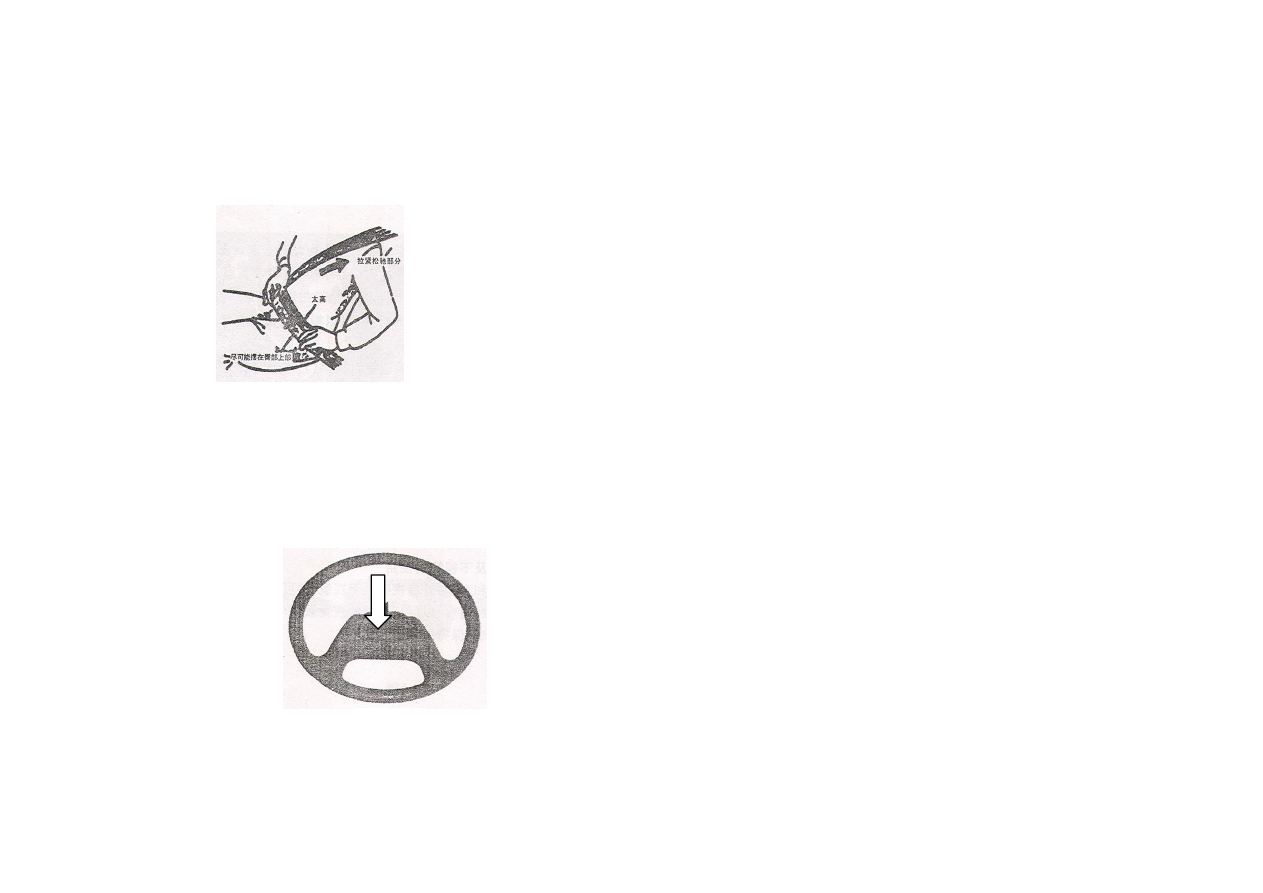

Рисунок 17










Кнопка звукового сигнала




Кнопка звукового сигнала располагается на рулевом колесе



Рисунок 18









15

Регулировка наклона и высоты рулевого колеса




Переводом  в  верхнее  положение  рычага  регулировки  угла
можно  установить  наиболее  удобный  наклон  рулевого  колеса;
после выбора нужного угла наклона опустите рычаг регулировки,
который  автоматически  фиксирует  положение  руля.  Диапазон
регулирования 0

0

-15

0

.



Ослабив  против  часовой  стрелки  рычаг  регулирования  высоты,
можно отрегулировать высоту рулевого колеса; после установки
требуемой  высоты    поворотом  по  часовой  стрелке  рычага
фиксируется выбранное положение. Диапазон регулирования +/-
15 мм.

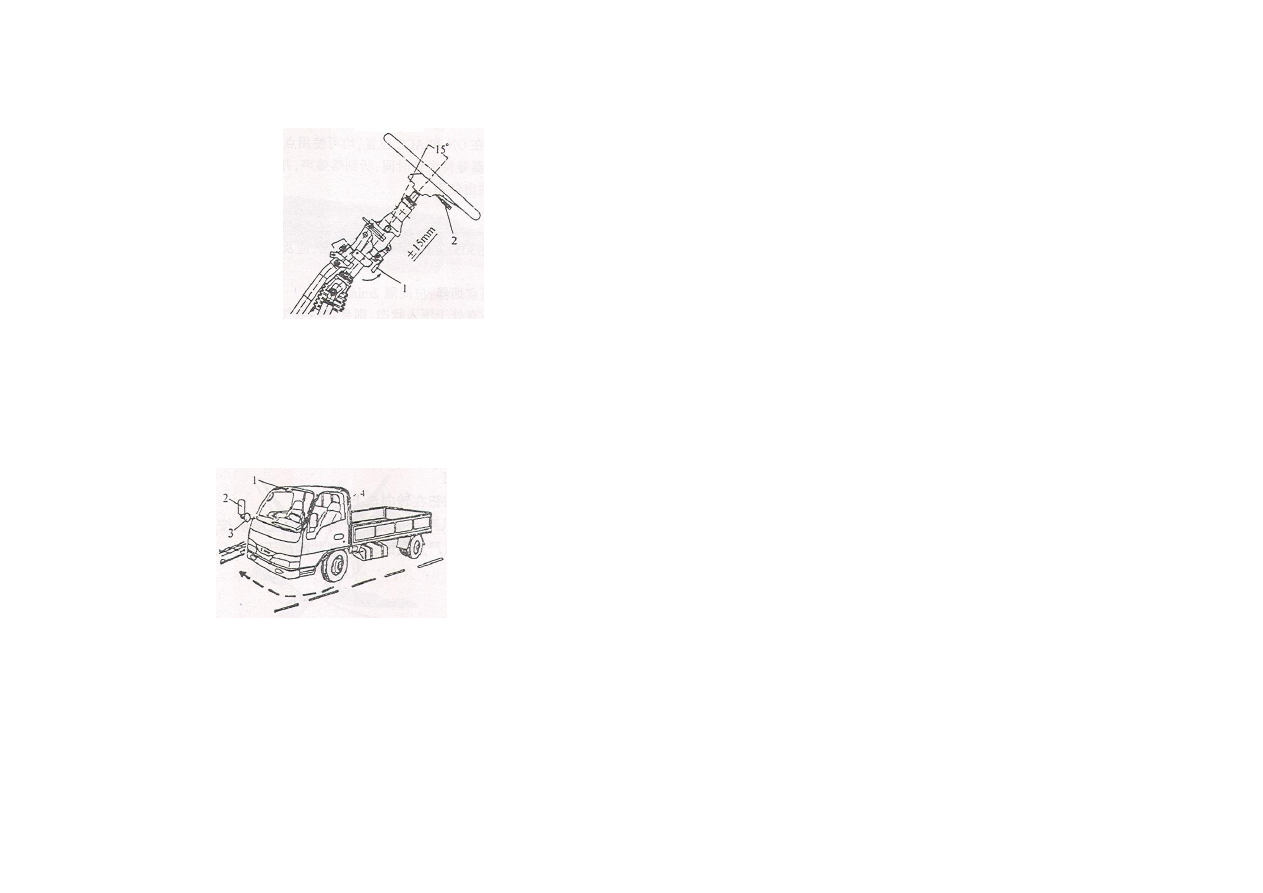

Рисунок 19

                   1

– рычаг регулирования угла наклона

                   2

– рычаг регулирования высоты












Применение  внутреннего  и  внешних  зеркал  заднего  вида  и  нижнего
наблюдения



Угол  наклона  внутреннего,  правого  и  левого  зеркал  заднего
вида и нижнего наблюдения нужно отрегулировать для удобства
водителя.



Следует  периодически  протирать  зеркала  и  содержать  их  в
чистоте.












Рисунок 20

внутреннего зеркало заднего вида 2- правое внешнее зеркало
заднего вида 3 – зеркало нижнего наблюдения 4 – левое внешнее
зеркало заднего вида
