Седельный тягач Dongfeng DFL4251A-T04-001-010A. Каталог запчастей (2006 год) - часть 8

Dongfeng Motor Co., Ltd.



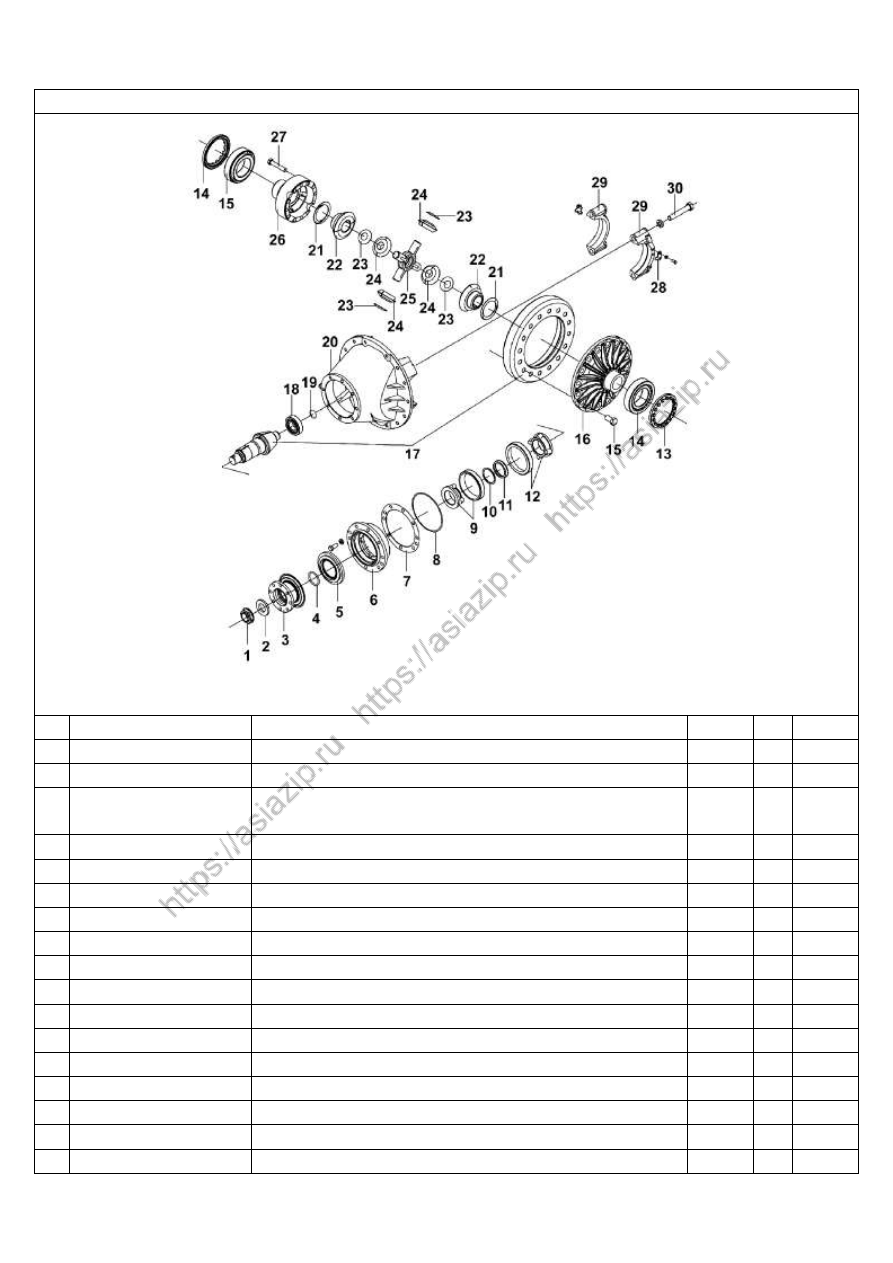

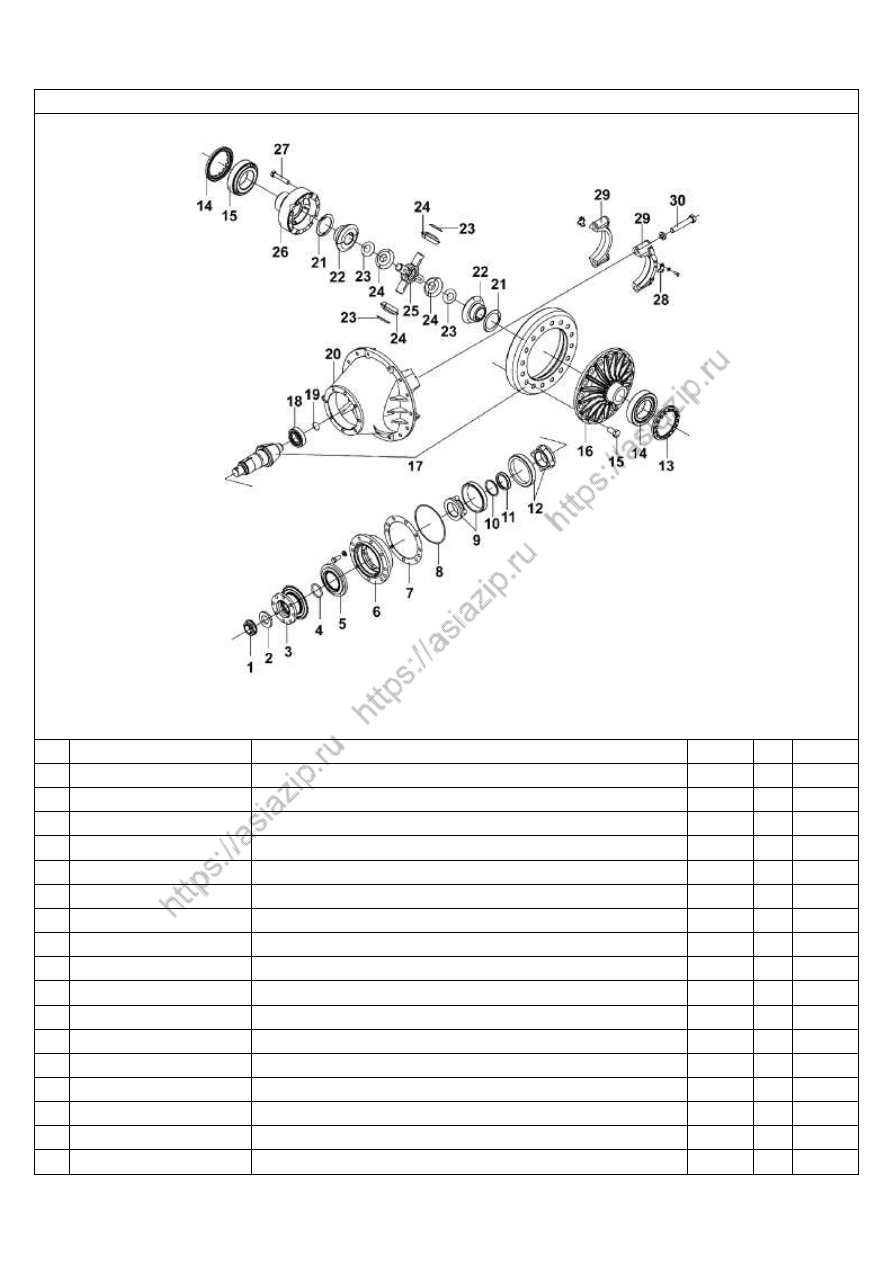

2402ZB7D-010                Главный редуктор заднего моста и дифференциал с коническими шестернями



No

Номер запчасти

Наименование запчасти

Кол-во  **

*



2402ZB7D-010

Главный  редуктор  заднего  моста  и  дифференциал  с
коническими шестернями в сборе

1







2402ZB7D-020

Коническая ведущая шестерня и кронштейн подшипника

1





1

2402ZAS02-072

Гайка

1





2

2402ZB-071

Плоскай шайба

1





3

2402ZAS01-065

Выступ в сборе

1







Q151B1460-0H1

Болт

4







Q341B14-0H1

Гайка

4







Q403B14

Пружинчатая шайба

4





4

2402ZB-069

Уплотнительное кольцо

1





5

2402ZB-060

Сальник ведущей конической шестерни в сборе

1





6

2402ZS01-036

Кронштейн подшипника ведущей конической шестерни

1





7

2402ZS01-081

~088



Регулировочная прокладка ведущей конической шестерни

1 для

каждого





8

2402ZS01-037

Уплотнительное кольцо

1





9

27315E

Подшипник в сборе

1





10  2502ZAS01-131

~

137

Регулировочная  прокладка  переднего  подшпиника  ведущей
конической шестерни

1 для

каждого





11

2402ZB-161

~

174

Регулировочная  прокладка  переднего  подшпиника  ведущей
конической шестерни

1 для

каждого





12  27316E

Подшипник в сборе

1





5-22



Dongfeng Motor Co., Ltd.



2402ZB7D-010                Главный редуктор заднего моста и дифференциал с коническими шестернями



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

13  2402ZB-381

Регулировочная гайка подшипника дифференциала

2





14  7520E

Подшипник в сборе

2







7520E-1

Наружное кольцо подшипника в сборе

2







7520E-2

Внутреннее кольцо подшипника в сборе

2





15  2402ZS01-356

Стопорный болт для ведомой конической шестерни

16





16  2402ZS02-317

Левый корпус дифференциала с конической шестерней

1







2402ZS02-310

Дифференциал с конической шестерней в сборе

1





17  2402Z937-025

Ведущая коническая шестерня заднего моста

1







2402Z937-026

Ведумая коническая шестерня заднего моста

1





18  2402ZB-033

Задний подшипник ведущей конической шестерни

1





19  Q43145

Пружинное борткольцо

1





20  2402ZS01-115

Корпус главного редуктора заднего моста

1





21  2402ZS01-336

Прокладное колько опоры шестерни полуоси

2





22  2402ZS01-335

Шестерня полуоси

2





23  2402ZS01-346

Прокладное колько опоры планетарной шестерни

4





24  2402ZS01-345

Планетарная шестерня

4





25  2402ZS01-331

Крестовый вал

1





5-23



Dongfeng Motor Co., Ltd.



2402ZB7D-010                Главный редуктор заднего моста и дифференциал с коническими шестернями



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

26  2402ZS01-318

Правый корпус дифференциала с конической шестерней

1





27  Q151B18100-oH1-J1

Болт для корпуса дифференциала

12





28  2402ZB-383

Стопорная  пластина  для  регулировочной  гайки  подшипника
дифференциала

2







Q150B1020-5

Болт для стопорной пластины

4







Q40310

Пружинчатая шайба

4







Q151B1640-0H1

Болт

8







Q40516

Пружинчатая шайба

8





29  2402ZS01-117

Крышка подшипника дифференциала

2





30  Q151B24140-0H1

Болт для крышки подшипника дифференциала

4







Q40524

Пружинчатая шайба

4

























































































5-24



Dongfeng Motor Co., Ltd.



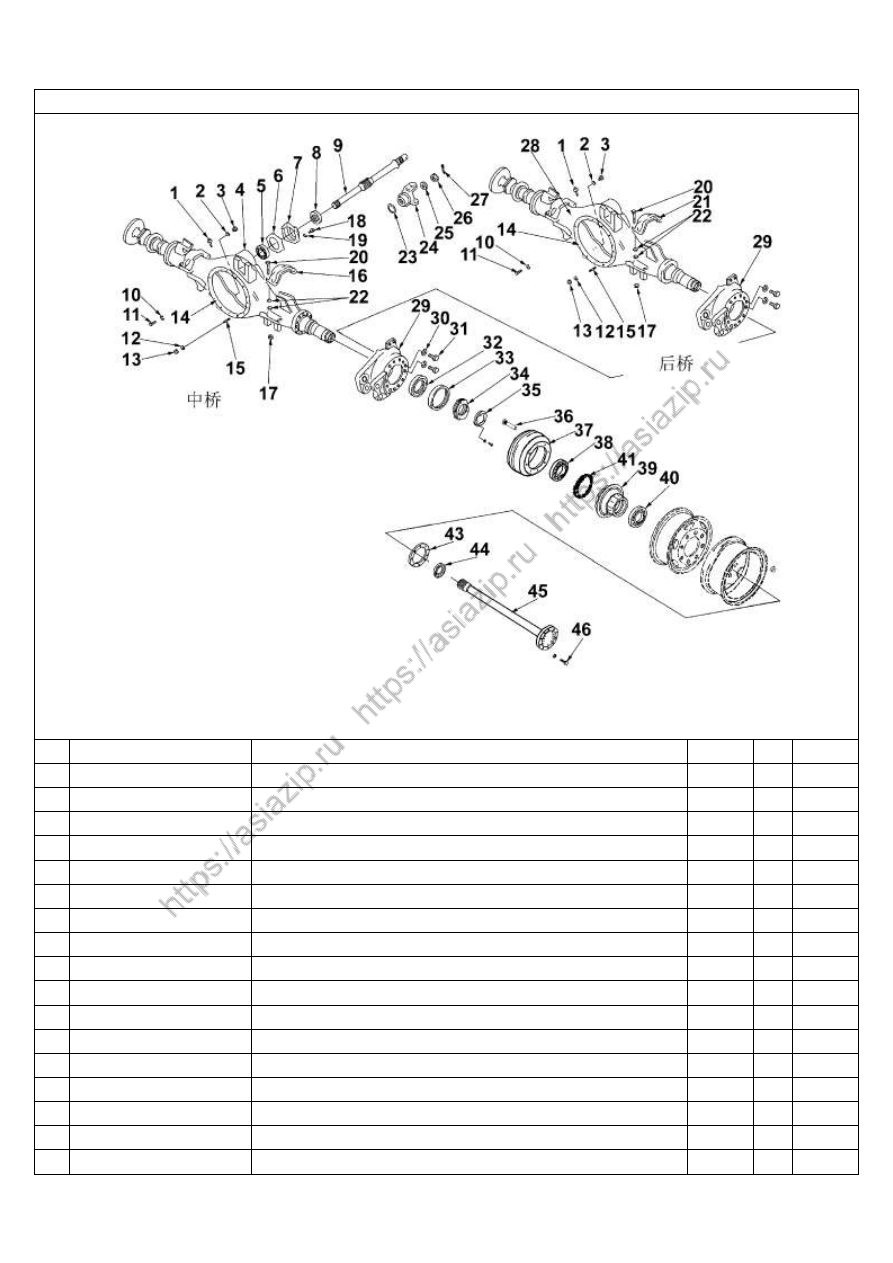

2500010-ZB7D1                Система среднего моста





No

Номер запчасти

Наименование запчасти

Кол-во  **

*



25ZAS03B-00005

Ступица и тормоз среднего моста в сборе

1





1

2502ZB7D-010

Главный редуктор среднего моста в сборе

1





2

2501ZAS03-010

Корпус среднего моста в сборе

1





3

3530ZB1-002-B

Баллон пружинного тормоза задний правый в сборе

1





4

3530ZB1-001-B

Баллон пружинного тормоза задний левый в сборе

1





5

3502ZAS03-010

Тормозной механизм средний левый в сборе

1







3502ZAS03-015

Тормозной механизм средний правый в сборе

1





























































































































5-25



Dongfeng Motor Co., Ltd.



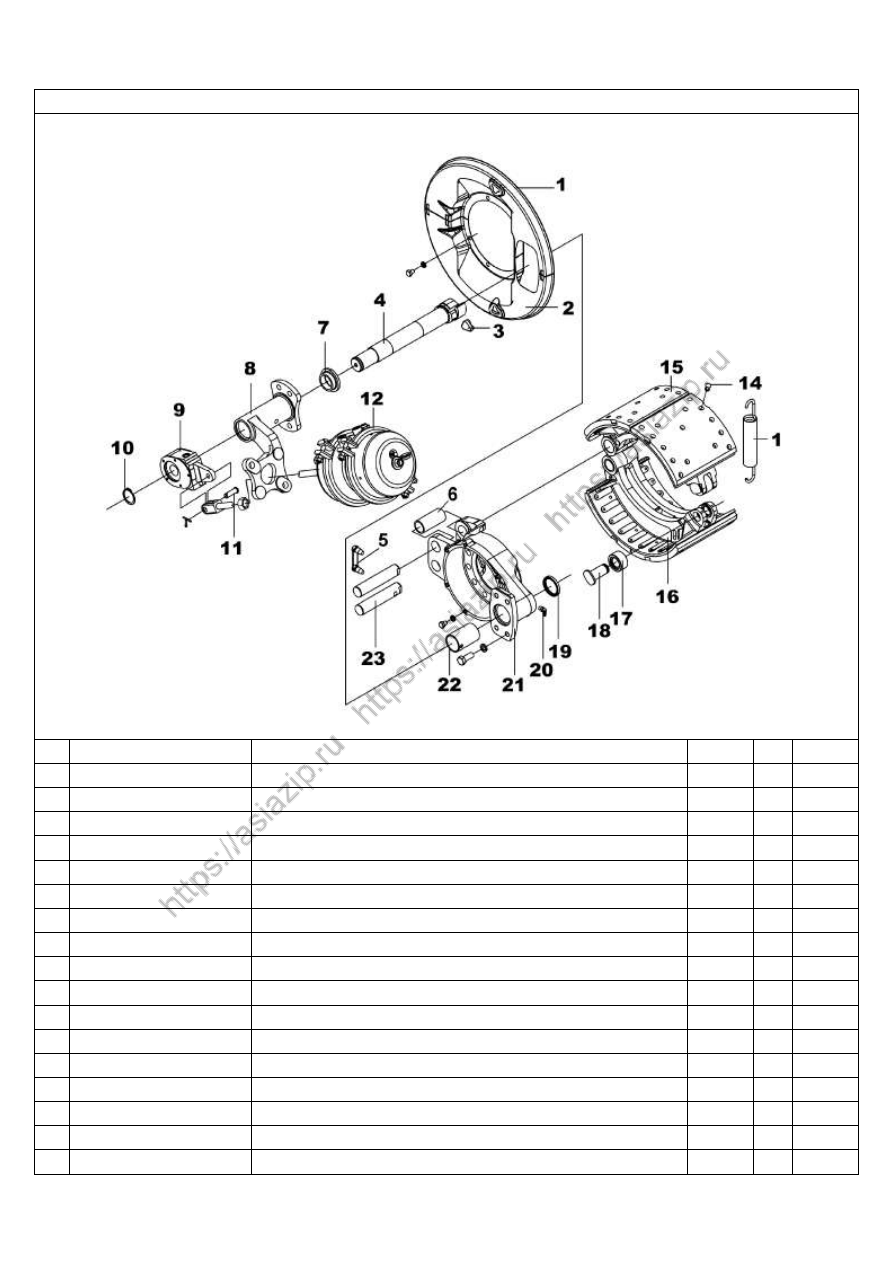

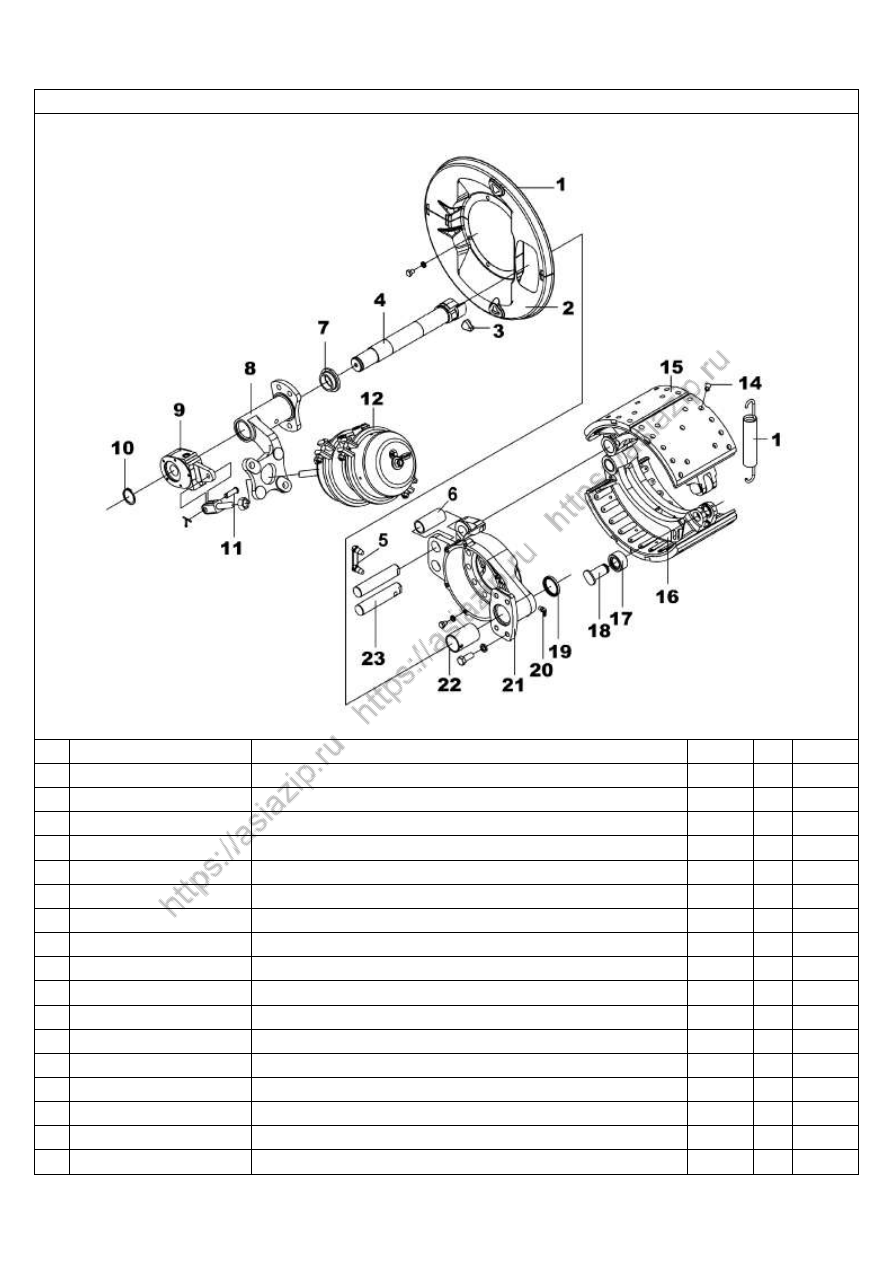

3503A-ZB700                Тормозной механизм средний левый





No

Номер запчасти

Наименование запчасти

Кол-во  **

*



3502ZAS03-010

Тормозной механизм средний левый в сборе

1





1

3502ZS01F-023

Верхний пыльник заднего тормозного механизма

1





2

3502ZS01F-021

Нижний пыльник заднего тормозного механизма в сборе

1







Q150B1012

Болт

6







Q40310

Пружинчатая шайба

6





3

3501N-076

Забивка

2





4

3502ZAS01-041

Кулачковый вал тормоза заднего левого

1





5

3501N-134

Винт крепления оси колодки

2







Q50512200

Проволочный трос

1





6

3502N-093

Втулка

2





7

Q1-35S92-02044-A

Прокладное кольцо

1





8

35ZAS01-02029

Кронштейн задний левый с втулкой в сборе

1







Q151B1435

Болт крепления кронштейна баллона

1







Q40314

Пружинчатая шайба

1





9

SRH3551B6-010

Саморегулирующее устройство в сборе

1





10  3501N-046

Зажимное кольцо

1





11

3502N-018

Палец для соединительной вилки

1





5-26



Dongfeng Motor Co., Ltd.



3503A-ZB700                Тормозной механизм средний левый





No

Номер запчасти

Наименование запчасти

Кол-во  **

*



Q500B0426

Шплинт

1





12  3530ZB1-002-B

Баллон пружинного тормоза заднего правого в сборе

1





13  3502N12-064

Возвратная пружина задней тормозной колодки в сборе

1





14  3502N12-106

Заклепка крепления фрикционного диска

60





15  302ZAS01-105

Задний фрикционный диск

4





16  3502N12-101-B

Задняя тормозная колодка

2







3502ZAS01-085

Тормозная колодка задняя нижняя в сборе

1







3502ZAS01-185

Тормозная колодка задняя верхняя в сборе

1





17  3502N-113

Ролик задней тормозной колодки в сборе

2







3501N-114

Сальинк ролика в сборе

4







3502N-213

Ролик заденй тормозной колодки

2







3501N-118

Зажимное колько

2





18  3501N-102

Ось ролика

2





19  3502N-034

Сальник в сборе

1





20  Q701B45

Изгибная масленка

1





21  3502XZB-025

Щит заднего тормоза в сборе

1







3502XZB-026

Щит заднего тормоза

1





5-27



Dongfeng Motor Co., Ltd.



3503A-ZB700                Тормозной механизм средний левый





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

22  3502N-039

Втулка

1





23  3502N-132

Ось колодки

2

























































































































































































5-28



Dongfeng Motor Co., Ltd.



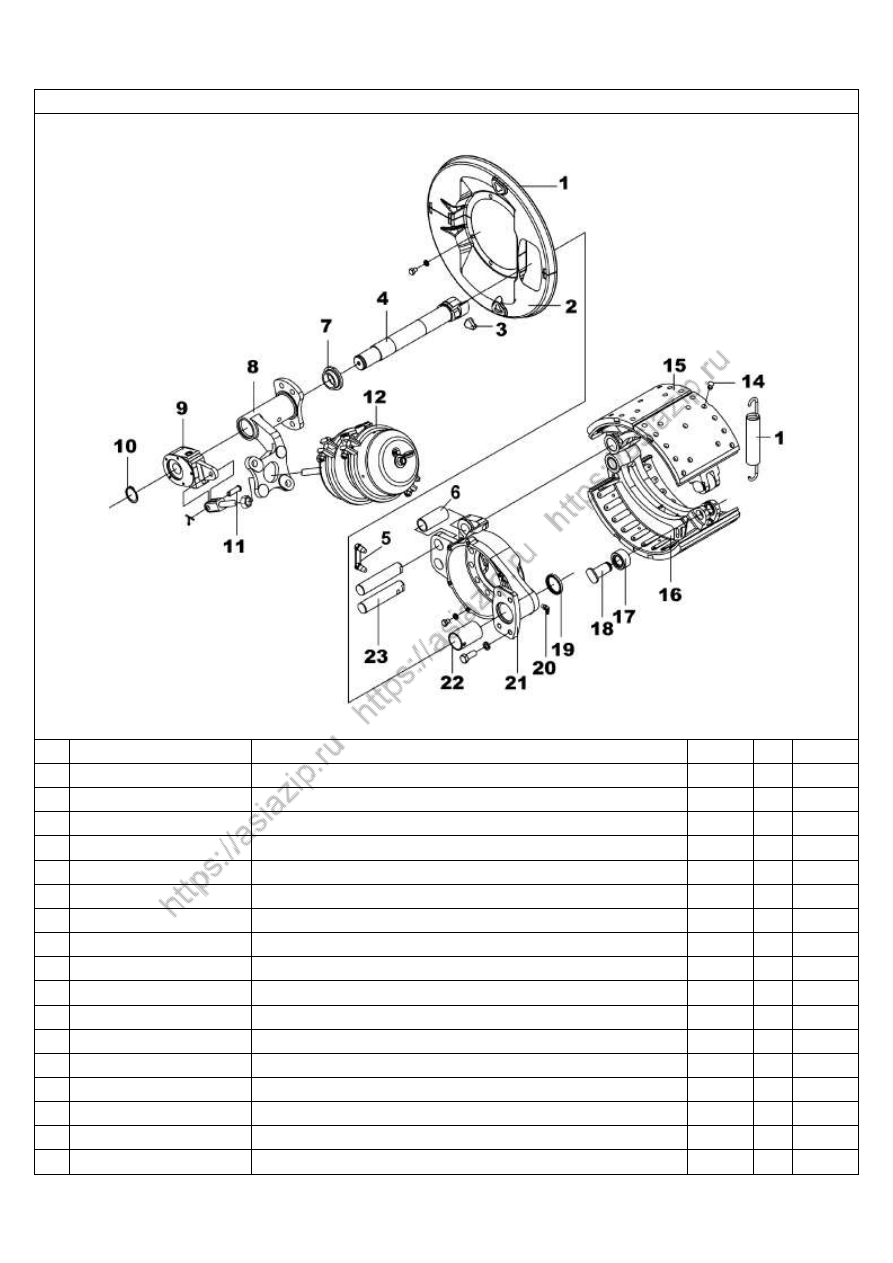

3503B-ZB700                Тормозной механизм средний правый





No

Номер запчасти

Наименование запчасти

Кол-во  **

*



3502ZAS03-015

Тормозной механизм средний правый в сборе

1





1

3502ZS01F-023

Верхний пыльник заднего тормозного механизма

1





2

3502ZS01F-021

Нижний пыльник заднего тормозного механизма в сборе

1







Q150B1012

Болт

6







Q40310

Пружинчатая шайба

6





3

3501N-076

Забивка

2





4

3502ZAS01-042

Кулачковый вал тормоза заднего правого

1





5

3501N-134

Винт крепления оси колодки

2







Q50512200

Проволочный трос

1





6

3502N-093

Втулка

2





7

Q1-35S92-02044-A

Прокладное кольцо

1





8

35ZAS01-02030

Кронштейн задний правый с втулкой в сборе

1







Q151B1435

Болт крепления кронштейна баллона

1







Q40314

Пружинчатая шайба

1





9

SRH3551B6-010

Саморегулирующее устройство в сборе

1





10  3501N-046

Зажимное кольцо

1





11

3502N-018

Палец для соединительной вилки

1





5-29



Dongfeng Motor Co., Ltd.



3503B-ZB700                Тормозной механизм средний правый





No

Номер запчасти

Наименование запчасти

Кол-во  **

*



Q500B0426

Шплинт

1





12  3530ZB1-002-B

Баллон пружинного тормоза заднего правого в сборе

1





13  3502N12-064

Возвратная пружина задней тормозной колодки в сборе

1





14  3502N12-106

Заклепка крепления фрикционного диска

60





15  302ZAS01-105

Задний фрикционный диск

4





16  3502N12-101-B

Задняя тормозная колодка

2







3502ZAS01-085

Тормозная колодка задняя нижняя в сборе

1







3502ZAS01-185

Тормозная колодка задняя верхняя в сборе

1





17  3502N-113

Ролик задней тормозной колодки в сборе

2







3501N-114

Сальинк ролика в сборе

4







3502N-213

Ролик заденй тормозной колодки

2







3501N-118

Зажимное колько

2





18  3501N-102

Ось ролика

2





19  3502N-034

Сальник в сборе

1





20  Q701B45

Изгибная масленка

1





21  3502XZB-025

Щит заднего тормоза в сборе

1







3502XZB-026

Щит заднего тормоза

1





5-30



Dongfeng Motor Co., Ltd.



3503B-ZB700                Тормозной механизм средний правый





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

22  3502N-039

Втулка

1





23  3502N-132

Ось колодки

2

























































































































































































5-31



Dongfeng Motor Co., Ltd.



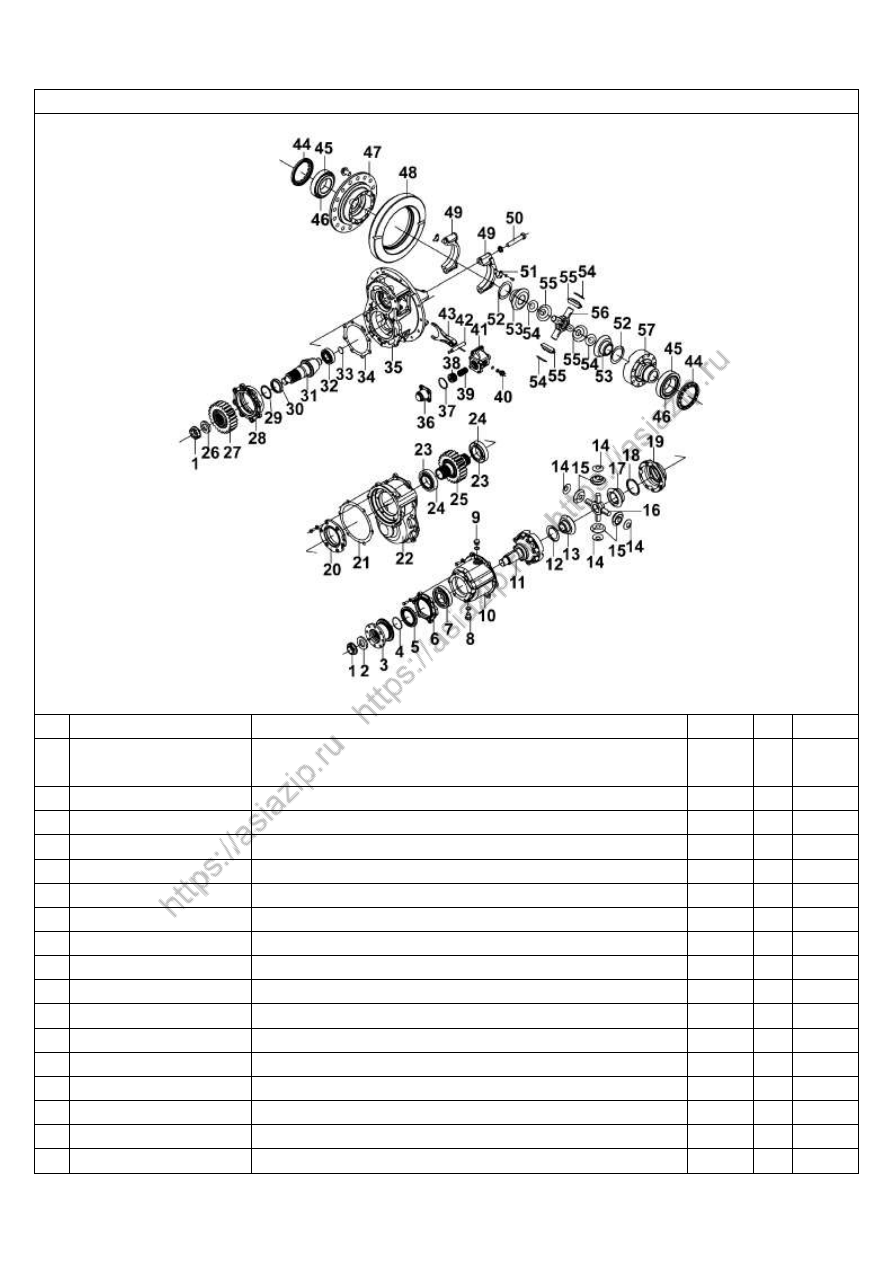

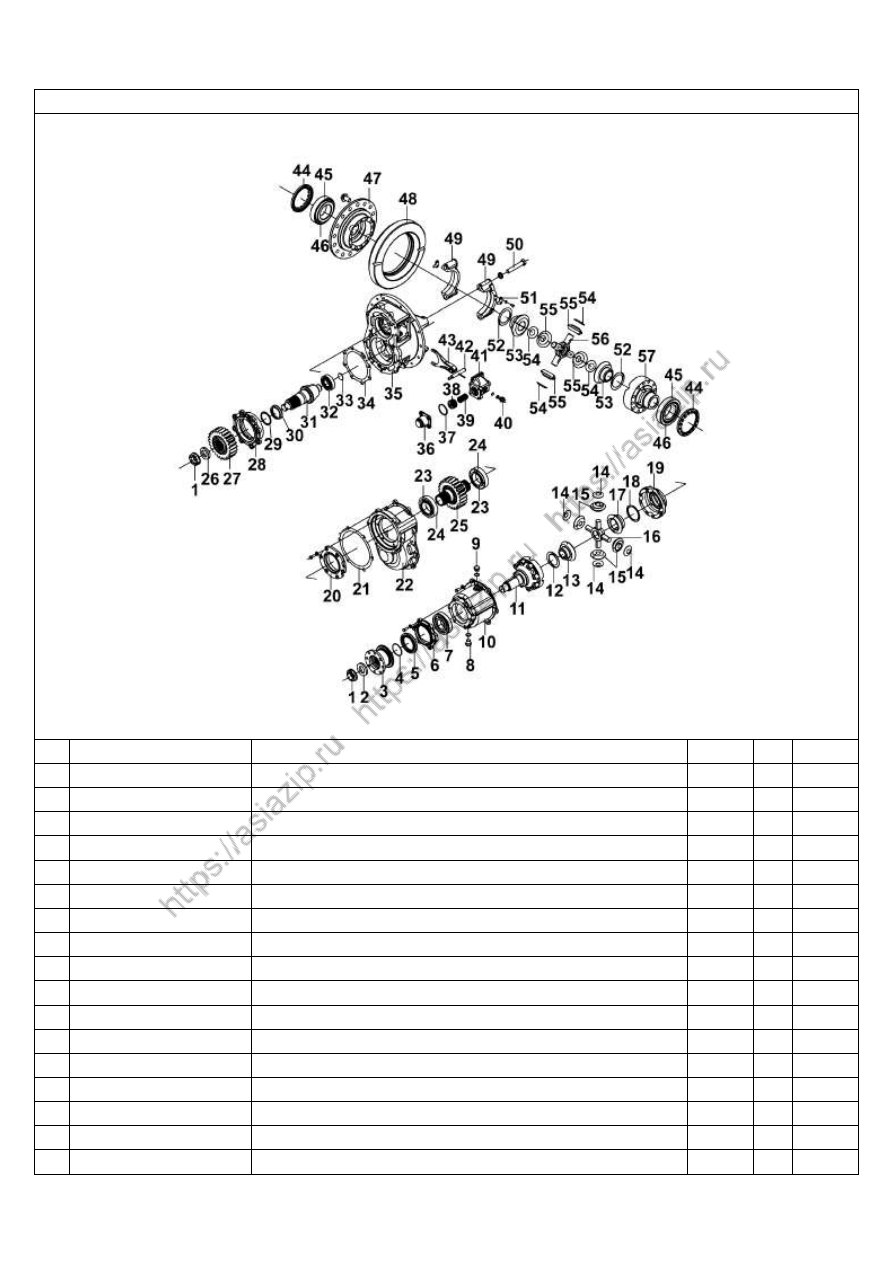

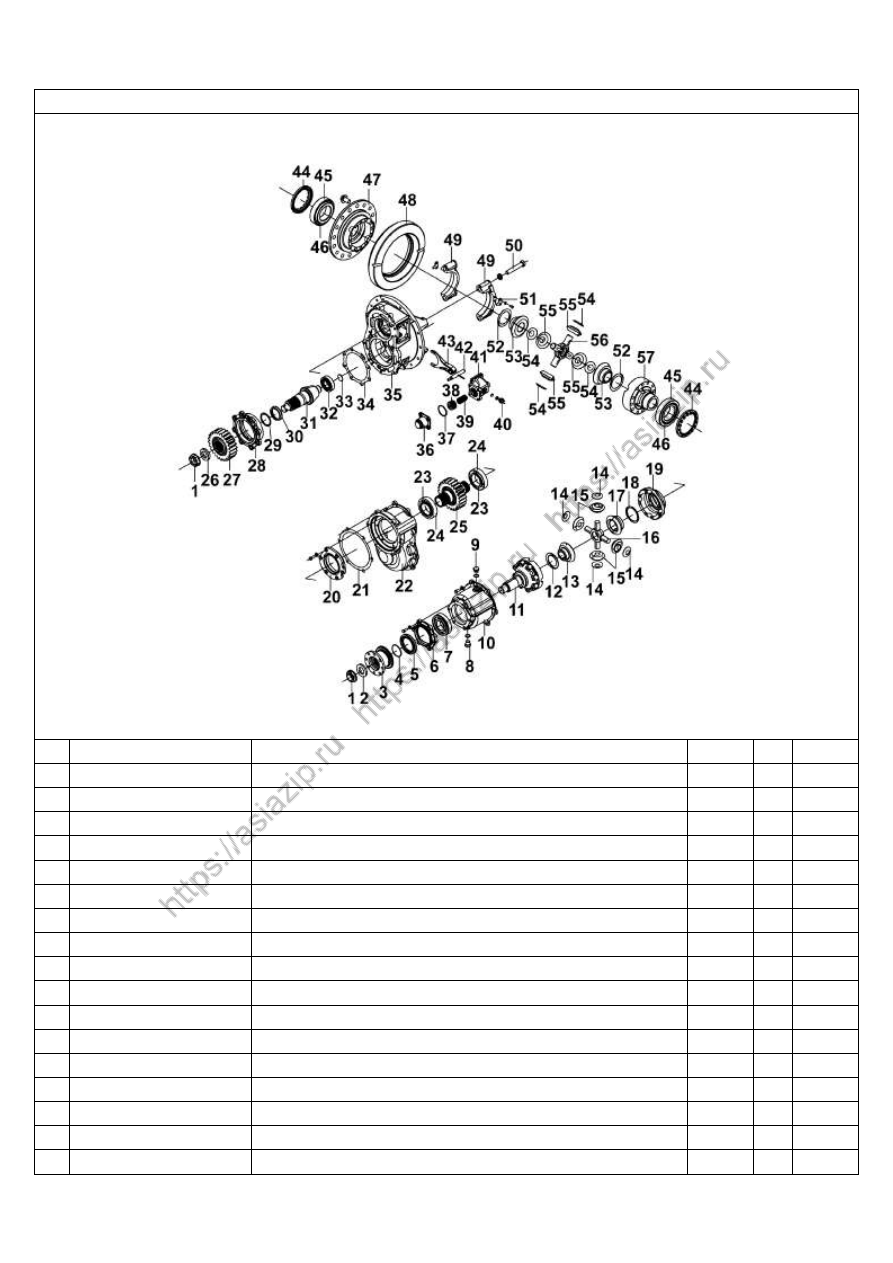

2502ZB7D-010                Главный редуктор среднего моста





No

Номер запчасти

Наименование запчасти

Кол-во  **

*



2502ZB7D-010

Главный редуктор среднего моста в сборе

1







2502ZAS01-410

Межосевой дифференциал и его корпус в сборе

1





1

2402ZB-072

Гайка

1







Q500B0860

Шплинт

1





2

2502ZAS01-

Плаская шайба

1





3

2502ZAS01-

Выступ в сборе

1





4

2502ZAS01-

Уплотнительное кольцо

1





5

2502ZAS01-

Сальник в сборе

1





6

2502ZAS01-

Кронштейн сальника

1







2502ZAS01-

Сальник и его кронштейн в сборе

1







Q151B1440-0H1

Болт

6







Q40314

Пружинчатая шайба

6







HZ-1

Маслостойкий герметик RTV







7

2502ZAS01-419

Шариковый подшипник

1





8

24N-01072

Пробка сливного отверстия в сборе

1







24N-01066

Уплотнительная шайба

1





9

24N-01065

Пробка

1





5-32



Dongfeng Motor Co., Ltd.



2502ZB7D-010                Главный редуктор среднего моста





No

Номер запчасти

Наименование запчасти

Кол-во  **

*



24N-01066

Уплотнительная шайба

1





10  2502ZAS01-411

Корпус межосевого дифференциала

1







Q151B1440-0H1

Болт

6







Q40314

Пружинчатая шайба

6





11

2502ZAS01-417

Передний корпус межосевого дифференциала

1







2502ZAS01-415

Межосевой дифференцила в сборе

1





12  2502ZAS01-436

Опорная шайба шестерни передней боковой

1





13  2502ZAS01-435

Передняя боковая шестерня

1





14  2502ZAS01-446

Опорная прокладка планетарной шестерни

4





15  2502ZAS01-445

Планетарная шестерня межосевого дифференциала

4





16  2502ZAS01-431

Крестовый вал

1





17  2502ZAS01-437

Задняя боковая шестерня

1





18  2502ZAS01-438

Опорная шайба задней боковой шестерни

1





19  2502ZAS01-418

Задний корпус межосевого дифференциала

1







Q151B14100-0H1

Болт

8







Q40514

Пружинчатая шайба

8







2502ZAS01-147

Кронштейн подшипника ведущей круглой шестерни

1





5-33



Dongfeng Motor Co., Ltd.



2502ZB7D-010                Главный редуктор среднего моста



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

21  2502ZAS01-469

Прокладка корпуса межосевого дифференциала

1





22  2502ZAS01-566

~

570

Кожух круглой шестерни

1







2502ZAS01-102

Регулировочная прокладка

По

заказу







2502Z33-566

~

570

Установочный палец

2





23  32216E-2

Внутреннее кольцо подшипника в сборе

2





24  32216E-1

Внешнее кольцо подшипника в сборе

2





25  2502ZAS01-143

Ведущая круглая шестерня среднего моста

1







2502ZAS01-140

Ведущая круглая шестерня среднего моста и переднее, заднее
внутреннее кольцо в сборе

1





26  2502ZAS01-054

Установочная втулка ведомой круглой шестерни

1





27  2502ZAS01-051

Ведомая круглая шестерня среднего моста

1





28  2502ZAS01-036

Кронштейн подшипника ведущей конической шестерни

1







2502ZAS01-039

Круглый винт

8







Q40514

Пружинчатая шайба

6







Q41214

Стопорная шайба

2





29  27315E

Подшипник в сборе

1





30  27316E

Подшипник в сборе

1







2502ZAS01-131

~

137

Регулировочная  прокладка  переднего  подшипника  ведущей
конической шестерни

По

заказу





5-34



Dongfeng Motor Co., Ltd.



2502ZB7D-010                Главный редуктор среднего моста



No

Номер запчасти

Наименование запчасти

Кол-во  **

*



2402ZB-161

~

174

Регулировочная  шайба  переднего  подшипника  ведущей
конической шестерни

Заказ





31  2502ZA937-025

Ведущая коническая шестерня среднего моста

1







2502ZB7D-020

Ведущая коническая и ведомая круглая шестерня в сборе

1





32  2402ZB-033

Задний подшипник ведущей конической шестерни в сборе

1





33  Q43145

Пружинное борткольцо

1





34  2502ZAS01-081

~

082

Регулировочная прокладка ведущей коничекой шестерни

Заказ







2502ZAS01-083

~

088

Регулировочная прокладка ведущей конической шестерни

Заказ





35  2502ZAS01-115

Корпус главного редуктора среднего моста

1





36  25Z33-04023

Цилиндр

1







25ZAS01-04010

Механизм управления межосевым дифференциалом

1







25Z33-04029

Прокладка гнезда цилиндра

1







25Z33-04031

Болт для гнезда цилиндра

4







Q40310

Пружинчатая шайба

4





37  25Z33-04019

Уплотнительное кольцо

1





38  25Z33-04016

Поршень

1







25Z33-04017

Уплотнительное кольцо

2







25Z33-04012

Уплотнительное кольцо

1





5-35



Dongfeng Motor Co., Ltd.



2502ZB7D-010                Главный редуктор среднего моста



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

39  25Z33-04022

Возвратная пружина вилки

1





40  408 0068D

Выключатель  контрольной  лампочки  дифференциальной
блокировки

1







Q72122

Вкладная пластина

1





41  25ZAS01-04011

Гнездо цилиндра

1







25Z33-04021

Фетр

2







25Z33-04024

Кольцо

1







25Z33-04017

Кольцо

1







Q72122

Вкладная пластина

1







25Z33-04031

Болт

4







Q40310

Пружинчатая шайба

4







Q341B12

Гайка

1







Q40112

Плаская шайба

1







Q80506

Штуцер впускной трубы

1





42  25Z33-04015

Валик вилки

1







25Z33-04027

Фиксированный палец

1







25Z33-04028

Законтренное кольцо

1





43  25ZAS01-04026

Вилка

1





5-36



Dongfeng Motor Co., Ltd.



2502ZB7D-010                Главный редуктор среднего моста





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

44  2402ZB-381

Регулировочная гайка подшипника дифференциала

2





45  7520E-1

Наружное кольцо подшипника в сборе

2





46  7520E-2

Внутреннее кольцо подшипника в сборе

2





47  2402ZS02-317

Левый корпус дифференциала с конической шестерней

1







2502ZB7D-310

Дифференциал с конической шестерней в сборе

1







Q151B18100-0H1-J1

Болт

12





48  2502ZA937-026

Ведомая коническая шестерня среднего моста

1







2402ZS01-356

Болт ведомой конической шестерни

16





49  2402ZS01-117

Крышка подшипника дифференциала

1





50  Q151B24140-0H1-J1

Болт

4







Q40524

Пружинчатая шайба

4





51  2402ZB-383

Стопорная пластина

2







Q150B1020

Болт

4







Q40310

Пружинчатая шайба

4





52  2402ZS01-336

Опорная шайба

2





53  2402ZS01-335

Шестерня полуоси

2





54  2402ZS-346

Опорная прокладка

4





5-37



Dongfeng Motor Co., Ltd.



2502ZB7D-010                Главный редуктор среднего моста





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

55  2402ZS01-345

Планетарная шестерня

4





56  2402ZS01-331

Крестовый вал

1





57  2402ZS01-318

Правый корпус дифференциала с конической шестерней

1













































































































































































5-38



Dongfeng Motor Co., Ltd.



ZAS03B-T0400                Компоновка деталей среднего и заднего моста



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

24N-01068

Вентиляционная пробка в сборе

2





2

24N-01066

Уплотнительная шайба пробки

3





3

24N-01072

Пробка сливеного отверстия

2





4

2501ZAS03-010

Корпус среднего моста в сборе

1







2501ZAS03-035

Кронштейн левого нижнего толкателя среднего моста

1







2501ZAS03-036

Кронштейн правого нижнего толкателя среднего моста

1







2501ZAS03-037

Кронштейн верхнего толкателя среднего моста

1







2501ZAS03-042

Направляющий кронштейн рессоры левой среднего моста

1







2501ZAS03-043

Направляющий кронштейн рессоры правой среднего моста

1





5

25Z33-02174

Шариковый подшипник

1





6

25ZAS01-02167

Прокладка заднего сальника

1





7

25ZAS01-02166

Гнездо сальника

1





8

25ZAS01-02170

Сальник в сборе

1







25ZAS01-02165

Сальник и его гнездо в сборе

1





9

25ZAS01-02160

Переходной вал в сборе

1







25ZAS01-02163

Переходной вал

1





10  Q40514

Пружинчатая шайба

8





5-39



Dongfeng Motor Co., Ltd.



ZAS03B-T0400                Компоновка деталей среднего и заднего моста



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

11

Q151B1435-0H1-J1

Болт

9





12  Q40514

Пружичатая шайба

6





13  Q341B14

Гайка

6





14  HZ-1

Маслостойкий герметик RTV







15  24N-01063

Шпилька

9





16  2904327-T0800

Сухарик рессоры среднего моста

2





17  Q40514

Пружинчатая шайба

16







Q341B14

Гайка

16





18  Q151B1435

Болт

4





19  Q40514

Пружинчатая шайба

4





20  Q151B1445

Болт

16





21  2904328-T0800

Сухарик рессоры заднего моста

2





22  2401Z33-066

Шайба

Заказ







2401Z33-067

Шайба

Заказ







2401Z33-068

Шайба

Заказ





23  25ZAS01-02169

Кольцо

1





24  25ZAS01-02175

Выступ в сборе

1





5-40



Dongfeng Motor Co., Ltd.



ZAS03B-T0400                Компоновка деталей среднего и заднего моста



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

25  25ZAS01-02171

Плоская шайба

1





26  2502Z33-072

Гайка

1





27  Q500B0860

Шплинт

1





28  2401ZAS03-010

Корпус заднего моста в сборе

1







2401052-ZB700

Кронштейн трубопроводов тормозной системы

2







2401ZAS03-035

Кронштейн првого нижнего толкателя заднего моста

1







2401ZAS03-036

Кронштейн левого нижнего толкателя заднего моста

1







2401ZAS03-037

Кронштейн верхнего толкателя заднего моста

1







2401ZAS03-042

Направляющий кронштейн левый рессоры заднего моста

1







2401ZAS03-043

Направляющий кронштейн правый рессоры заднего моста

1





29  3502XZB-025

Щит заднего тормоза в сборе

4







3502N-034

Сальник в сборе

4





30  Q40514

Пружинчатая шайба

20





31  35XZB-02083

Болт крепления заднего тормоза

20





32  31XZB-04075

Бегунок заднего сальника

4





33  31XZB-04080

Сальник ступицы заднего колеса в сборе

4





34  24XZB-01076

Регулировочная гайка подшипника ступицы

4





5-41



Dongfeng Motor Co., Ltd.



ZAS03B-T0400                Компоновка деталей среднего и заднего моста



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

35  24XZB-01081

Стопорная шайба

4







Q2140616

Винт

12







Q40306

Пружинчатая шайба

12





36  31CKD-04051

Болт левого заднего колеса

40





37  35ZS01-02075

Задний тормозной барабан

4





38  31XZB-04022

Внутреннее  кольцо  внутреннего  подшипника  ступицы
заднего колеса в сборе

4







31XZB-04021

Нарушное кольцо внутреннего  подшипника  ступицы  заднего
колеса

4





39  31XZB-04015

Ступица заднего колеса

4





40  31XZB-04032

Внутреннее  кольцо  наружного  подшипника  ступицы  заднего
колеса в сборе

4







31XZB-04031

Наружное  кольцо  наружного  подшипника  ступицы  заднего
колеса

4





41  3502076-ZB1C0

Зубчатое кольцо заднего моста

1







35ZS06C-02065

Ступица заднего колеса и тормозной барабан в сборе







42  35ZS02-02500

Зубчатое кольцо АБС среднего моста

1







35ZS01A-02065

Задний тормозной барабан и ступица среднего моста в сборе

2





43  25ZAS01-01064

Втулка зацепления

1





44  24XZB-03064

Прокладка полуоси заднего моста

4





45  24XZB-01090

Сальинк полуоси в сборе

4





5-42



Dongfeng Motor Co., Ltd.



ZAS03B-T0400                Компоновка деталей среднего и заднего моста



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

46  24ZAS01-03065

Левая полуось заднего моста

2







24ZAS01-03066

Правая полуось заднего моста

2





47  24N03063

Болт полуоси заднего моста

40







Q40518

Пружинчатая шайба

40

































































































































































5-43



6. Колеса, рулевой механизм, тормозная система



3101A-T0400

колесо в сборе.........................................................................................................................6-2

3103B-T0500

гайки и подножное кольцо переднего колеса.......................................................................6-3

3104B4-ZB3



гайки заднего колеса..............................................................................................................6-4

3105A8-ZD10

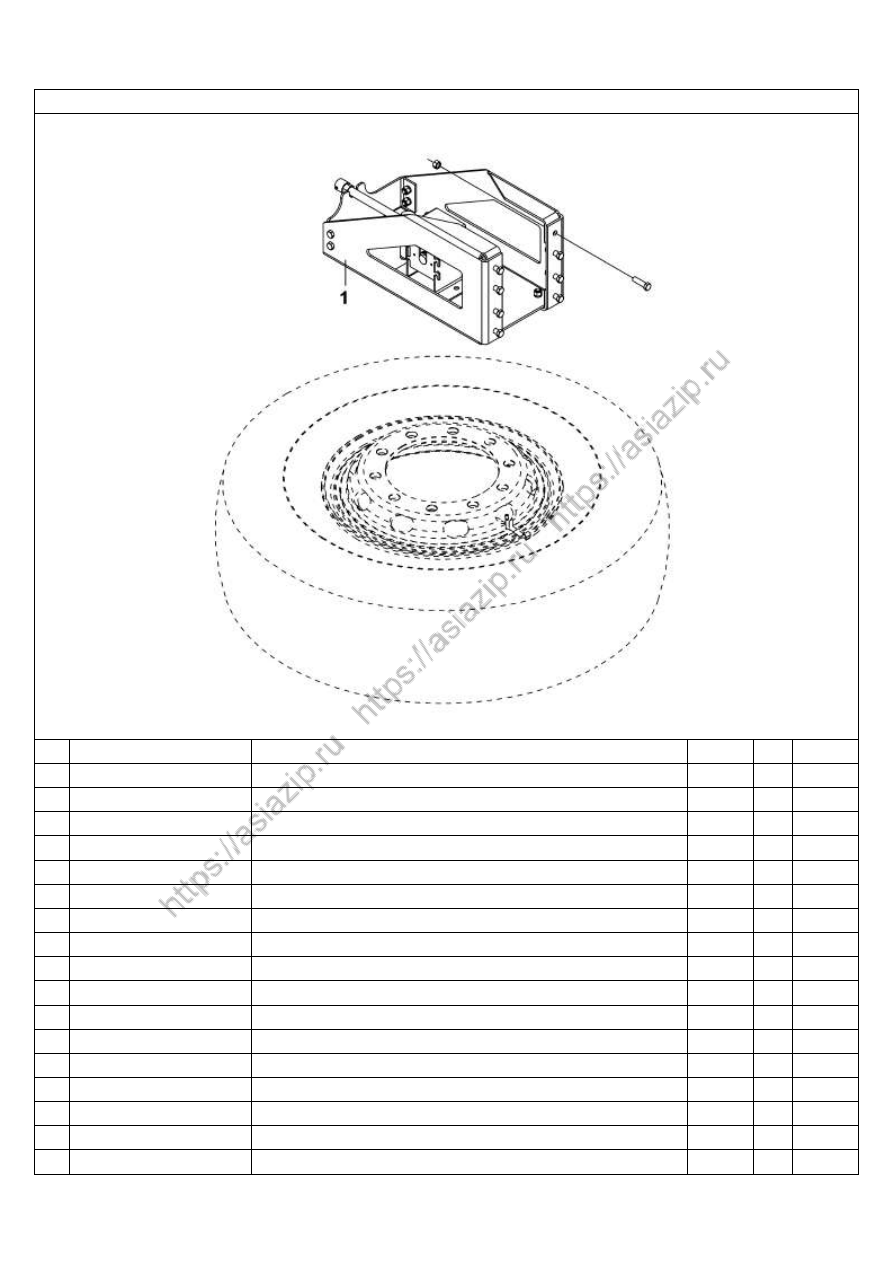

держатель запасного колеса..................................................................................................6-5

3106A-ZB3



удлиненный пневмонипель...................................................................................................6-6

3401A-T0100

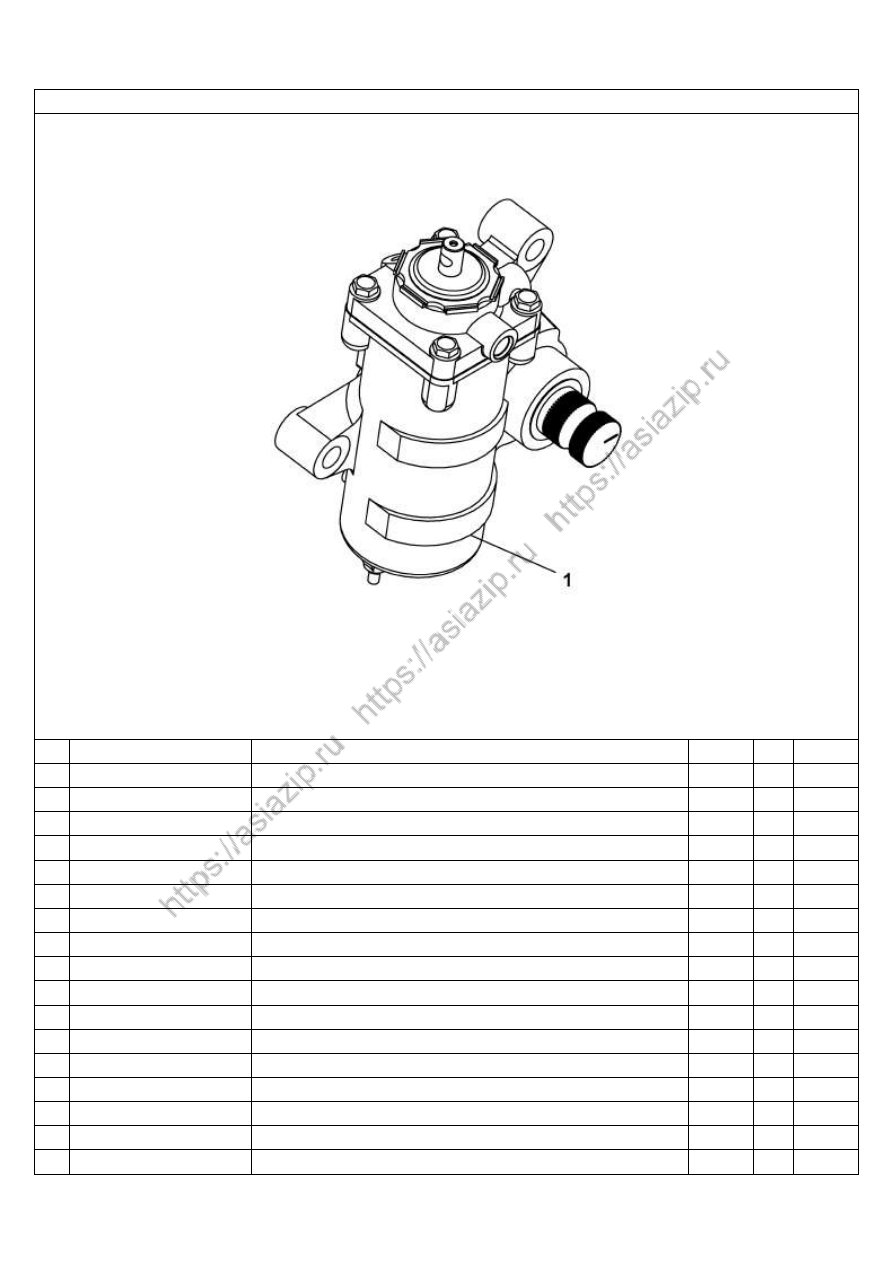

рулевой механизм в сборе.....................................................................................................6-7

3401B-T0100

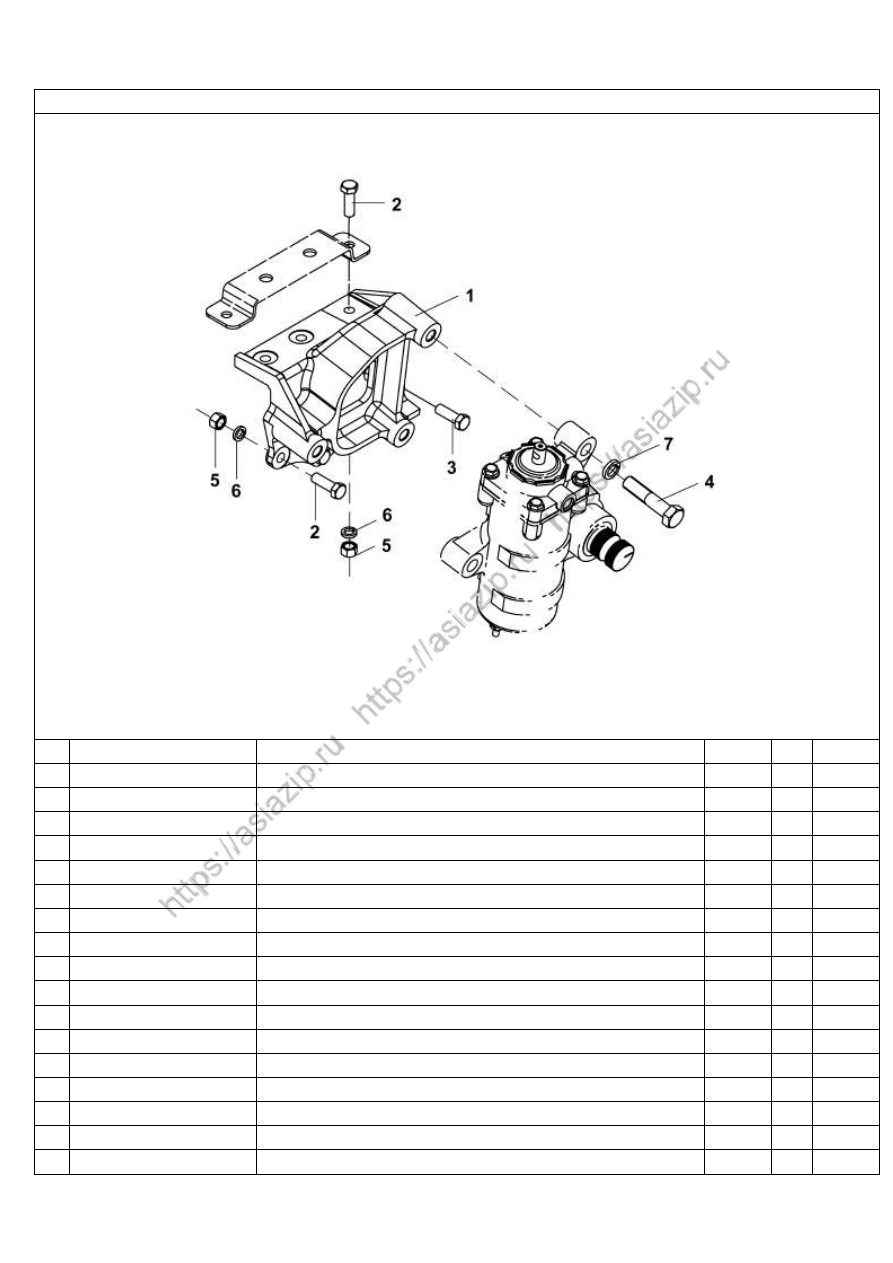

установка рулевого механизма.............................................................................................6-8

3405A-T0500

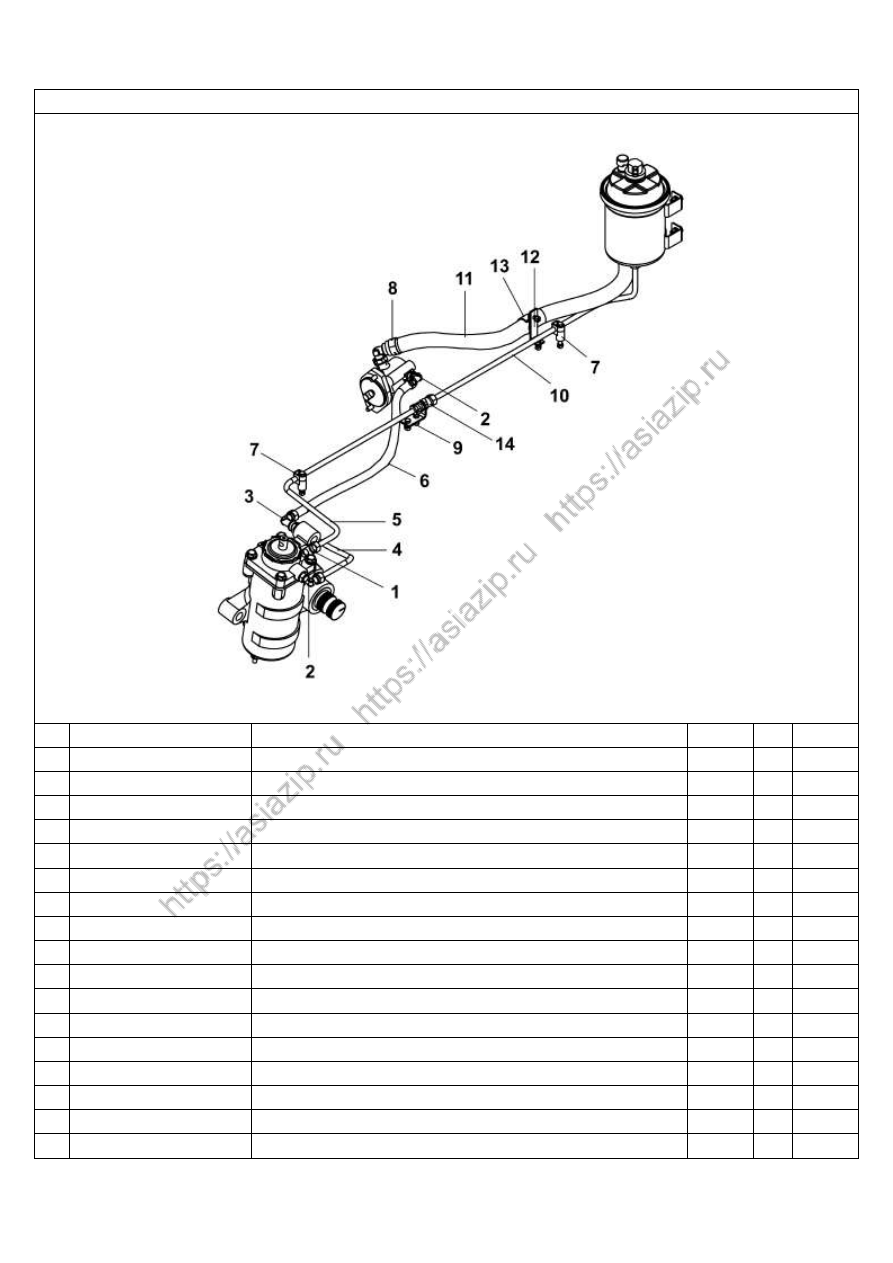

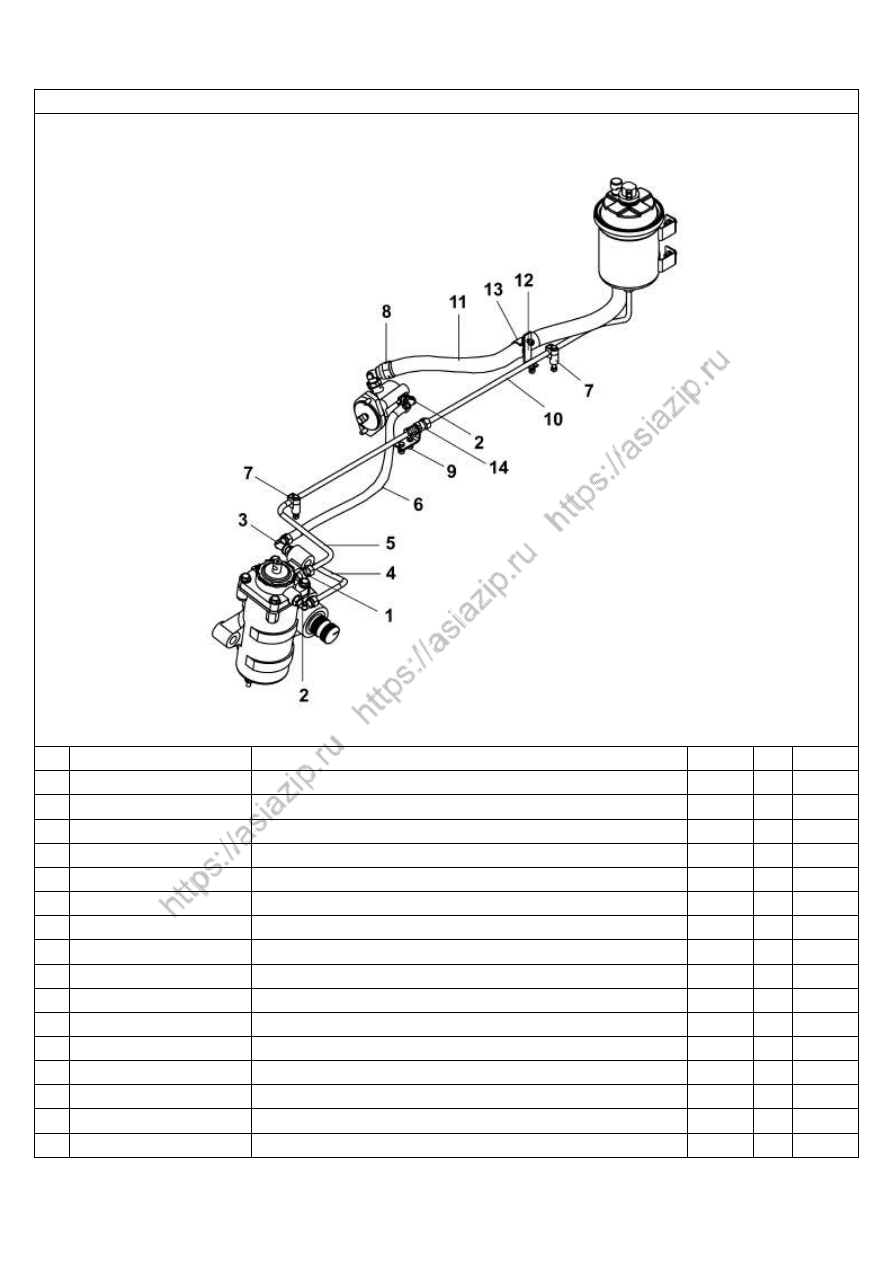

трубопровод гидроусилителя................................................................................................6-9

3410A1-07



масляный бачок гидроусилителя.........................................................................................6-11

3412A-T0100

продольная рулевая тяга.......................................................................................................6-13

3412B-T0100

рычаг рулевого механизма...................................................................................................6-14

2507B-ZB7C0

механизм управления блокировкой дифференциала.........................................................6-15

3506001-T0402

распределительная схема трубопроводов пневмотормоза................................................6-16

3513B-T0402          передний воздушный рессивер............................................................................................6-21

3513C-T0402          задний воздушный рессивер................................................................................................6-23

3513G-T0402          передний и задний воздушный рессивер............................................................................6-24

3522B1-ZB7



клапаны для прицепа............................................................................................................6-26

3525A-T0402

однонаправленный клапан...................................................................................................6-27

3527B-ZB700

дифференциальный клапан..................................................................................................6-28

3533A-T1400

разгрузочный клапан............................................................................................................6-30

3541A-T0400

горный тормоз.......................................................................................................................6-31

3542A-T0402

технический индукционный клапан нагрузки...................................................................6-32

3542B-ZB700

привод регулятора давления на заднюю ось......................................................................6-33

3543A-T0402

воздухоосушитель.................................................................................................................6-34

3550A-T0402

передняя антиблокировочная система тормозов (ABS)....................................................6-35

3550B-T0402

задняя антиблокировочная система тормозов (ABS)........................................................6-36









































6-1

Dongfeng Motor Co., Ltd.

(**--изнашиваемые детали, *--специальные детали)

3101A-T0400

Колесо в сборе









No

Номер запчасти

Наименование запчасти

Кол-во  **

*



3101010-T0500

Колесо 12.00R20 в сборе(серый)

11







3101E-023-B

Блок балансировочный

11





1

3101011-T0501

Диск колеса 8.5-20(серый)

11





2

3106ZB1-010-A

Колесо 12.00R20 в сборе

11







3101N-051

Крепежный захват нипеля

11





















































































































































6-2



Dongfeng Motor Co., Ltd.



3103B-T0500

Гайки и подножное кольцо переднего колеса









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3103120-T0500

Подножное кольцо в сборе

2





2

31F58-03055-A

Гайка колеса в сборе

20

























































































































































































6-3



Dongfeng Motor Co., Ltd.



3104B4-ZB3

Гайки заднего колеса















No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

31F58-03055-A

Гайка колеса в сборе

40







31F58-03057-A

Гайка колеса

40







31F58-03059-A

Шайба

40













































































































































































6-4



Dongfeng Motor Co., Ltd.



3105A8-ZD10                Держатель запасного колеса





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

31ZD10-05050

Держатель запасного колеса в сборе

1





































































































































































































6-5



Dongfeng Motor Co., Ltd.



3106A-ZB3                Удлиненный нипель











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3101ZB1-052

Удлиненный нипель

2





2

3101ZB1-053

Удлиненный зажим нипеля

2

























































































































































































6-6



Dongfeng Motor Co., Ltd.



3401A-T0100

Рулевой механизм в сборе







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3401010-T0100

Рулевой механизм в сборе

1





































































































































































































6-7



Dongfeng Motor Co., Ltd.



3401B-T0100

Установка рулевого механизма







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3401315-T0100

Кронштейн рулевого механизма

1





2

Q151B1650-0H1

Болт

5





3

Q151B1665-0H1

Болт

1





4

Q151B22100-0H1

Болт

3





5

Q341B16-0H1

Болт

6





6

Q40316

Пружинчатая шайба

6





7

Q40322

Пружинчатая шайба

3





























































































































6-8



Dongfeng Motor Co., Ltd.



3405A-T0500

Трубопровод гидроусилителя







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

34ZB1-05015

Проходной штуцер выхода масла в сборе

1





2

34N-05015

Штуцер-угольник входа масла в сборе

1





3

34Z24F-05023

Штуцер-угольник

1







Q351B18

Тонкая гайка

1





4

34ZD10-05012

Стальная трубка подачи масла рулевого механизма

1





5

3405042-T0500

Первая стальная возвратная трубка в сборе

1





6

3405030-T0500

Шланг высокого давления в сборе

1





7

35D-06805

Верхний кронштейн прижима одинарной трубы

2







35D-06806

Нижний кронштейн прижима одинарной трубы

2







Q150B0860

Болт

2







Q340B08

Гайка

2







Q40308

Пружинчатая шайба

2





8

34N-08017

Хомут

2





9

34N-05021

Держатель гибкого шланга

1







Q150B0825

Болт

2







Q340B08

Гайка

2







Q40308

Пружинчатая шайба

2





6-9



Dongfeng Motor Co., Ltd.



3405A-T0500

Трубопровод гидроусилителя









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

10  34ZD10-05052

Вторая стальная возвратная труба в сборе

1





11

3406015-T0500

Гибкая трубка подачи масла от бачка до масляного насоса

1





12  34ZD2A-05071

Держатель

1







Q150B0820

Болт

1







Q150B0825

Болт

1







Q340B08

Гайка

2







Q40308

Пружинчатая шайба

2





13  34N-06016

Зажим одинарной трубы

1





14  Q81312

Проходной штуцер

1







Q351B18

Тонкая гайка

1













































































6-10
