Седельный тягач Dongfeng DFL4251A-T04-001-010A. Каталог запчастей (2006 год) - часть 6

Dongfeng Motor Co., Ltd.



1703U-T0400                Трубопровод управления коробкой передач









№

Номер запчасти

Наименование запчасти

Кол-во

**

*

1

35.6B2-06014

Конический наконечник трубы

1





2

35.6B2-06017

Конический наконечник трубы

1





3

35B13-41035

Уплотнительное кольцо

1





4

35RC4-06629

Нажимная гайка

1





5

36ZB3A-06136

Угольник-штуцер

1





















































































































































3-31



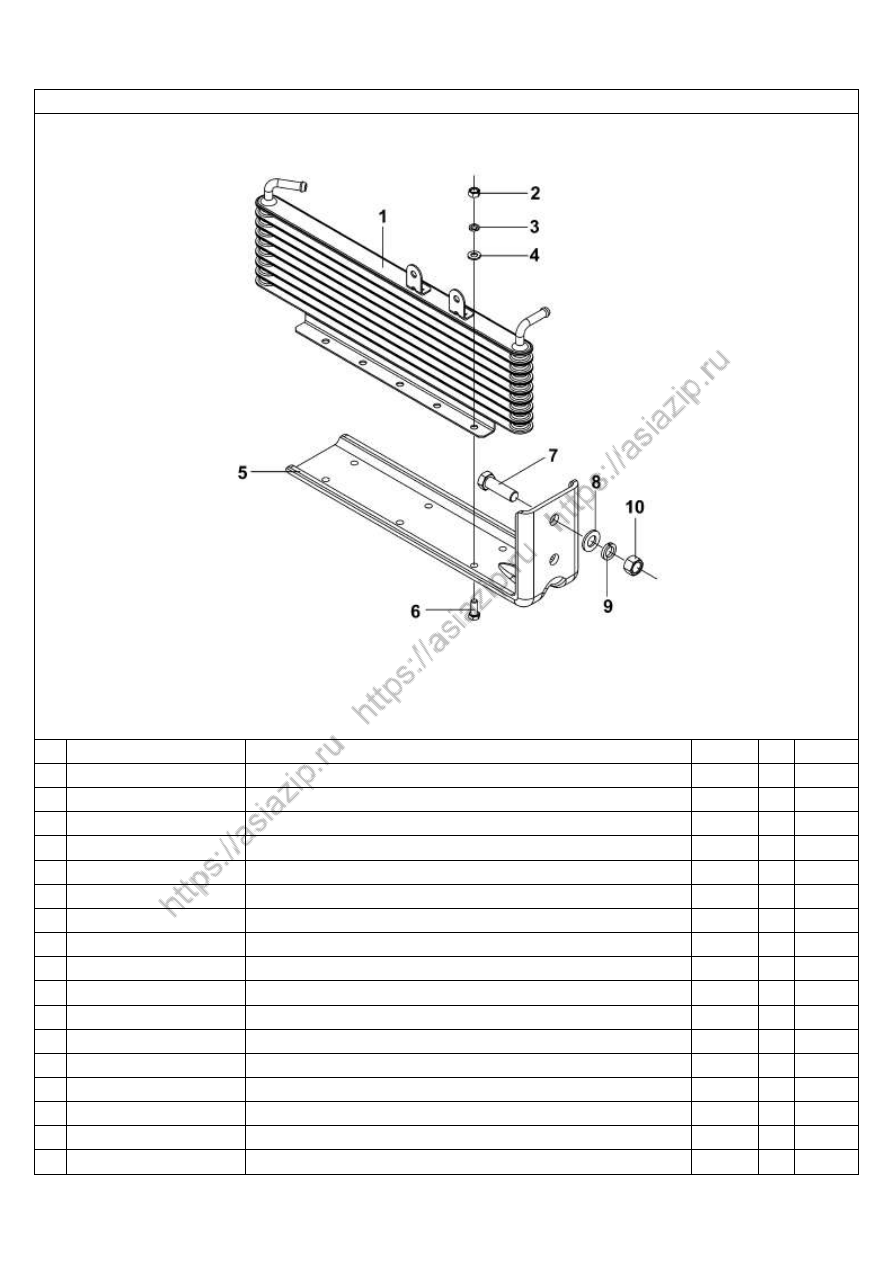

Dongfeng Motor Co., Ltd.



1712A-T0501                Маслоохладитель





№

Номер запчасти

Наименование запчасти

Кол-во

**  *

1

1712ZB7C-010

Маслоохладитель коробки передач в сборе

1





2

Q340B08

Гайка

6





3

Q40308

Пружинчатая шайба

6





4

Q40108

Плоская шайба

6





5

17ZB7C-06067

Кронштейн маслоохладителя коробки передач

1





6

Q150B0830

Болт

6





7

Q150B1430

Болт

2





8

Q40114

Плоская шайба

2





9

Q40314

Пружинчатая шайба

2





10  Q340B14

Гайка

2

























































































3-32



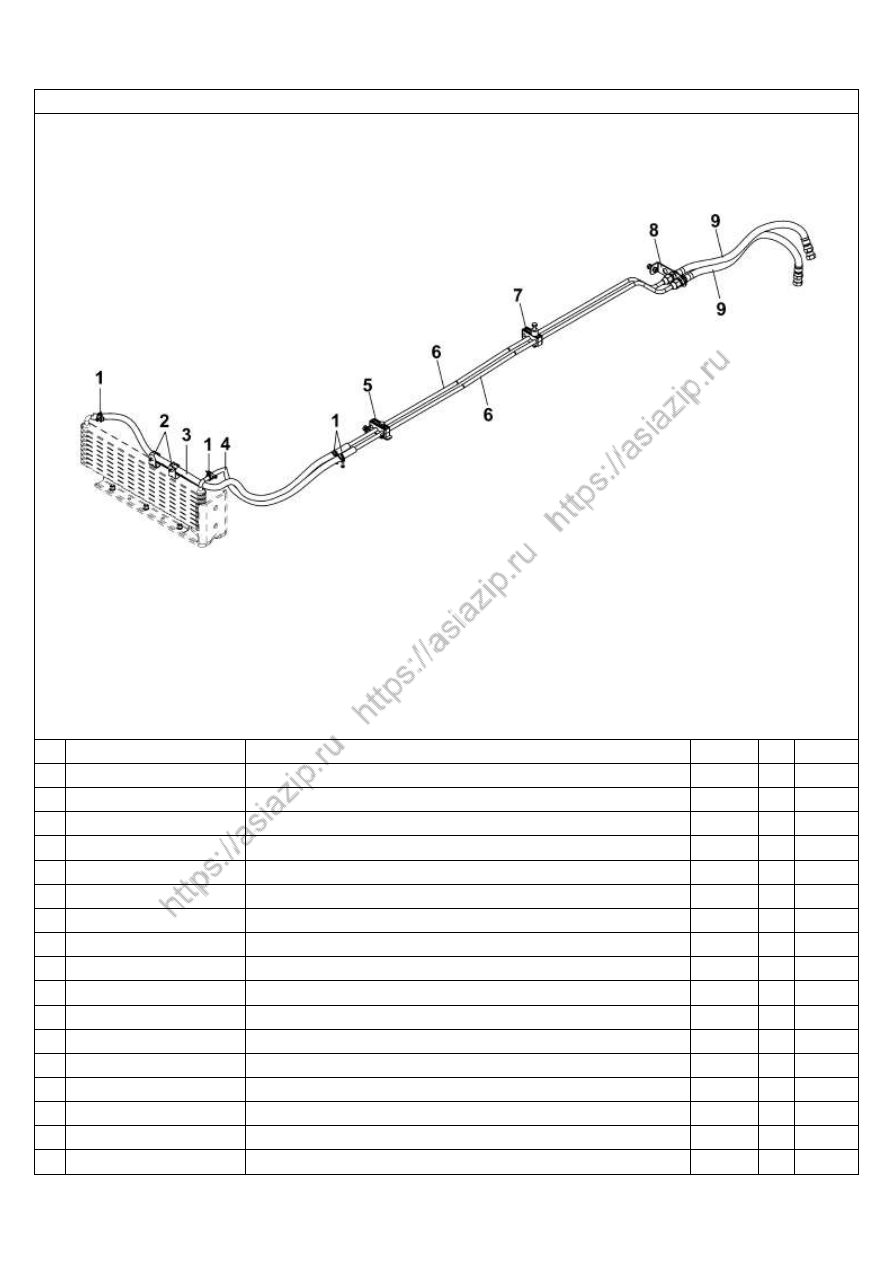

Dongfeng Motor Co., Ltd.



1712B-T0501

Трубопровода маслоохладителя









№

Номер запчасти

Наименование запчасти

Кол-во

**  *

1

Q67216

Двухпроволочный хомут

4





2

35ZB8A-06105

Бандажная лента

2





3

1712113-T0501

Входной шланг

Ⅱ

  маслоохладителя

1





4

1712112-T0501

Выходной шланг

Ⅰ

  маслоохладителя

1





5

1712135-T0501

Держатель в сборе

1







Q150B0825

Болт

1







Q40308

Пружинчатая шайба

2







Q340B08

Гайка

2







35N-06603

Верхний кронштейн держателя трех труб

2







Q150B0842

Болт

1







Q40108

Плоская шайба

1





6

1712120-T0501

Стальная трубка в сборе

2





7

35N-06603

Верхний кронштейн держателя трех труб

1







35N-06605

Нижний кронштейн держателя трех труб

1







Q150B0870

Болт

1







Q40108

Плоская шайба

1







Q40308

Пружинчатая шайба

1





3-33



Dongfeng Motor Co., Ltd.



1712B-T0501

Трубопровода маслоохладителя









№

Номер запчасти

Наименование запчасти

Кол-во

**  *



Q340B08

Гайка

1





8

1712111-T0501

Держатель шланга

1







Q150B0825

Болт

1







Q40308

Пружинчатая шайба

1







Q340B08

Гайка

1





9

1712110-T0601

Шланг в сборе

2







Q351B16

Тонкая гайка

2







Q41016

Стопорная шайба с внутренними зубами

2

















































































































3-34



Dongfeng Motor Co., Ltd.



2201A-T0400                Карданный вал









№

Номер запчасти

Наименование запчасти

Кол-во

**  *

1

2202ZB7A-010

Карданный вал с шлицевой вилкой в сборе

1





2

2201010-T0400

Карданный вал с шлицевой вилкой в сборе

1





3

Q341B14-0H1

Гайка

16







Q151B1455-0H1

Болт

16







Q40314

Пружинчатая шайба

32





















































































































































3-35



Dongfeng Motor Co., Ltd.



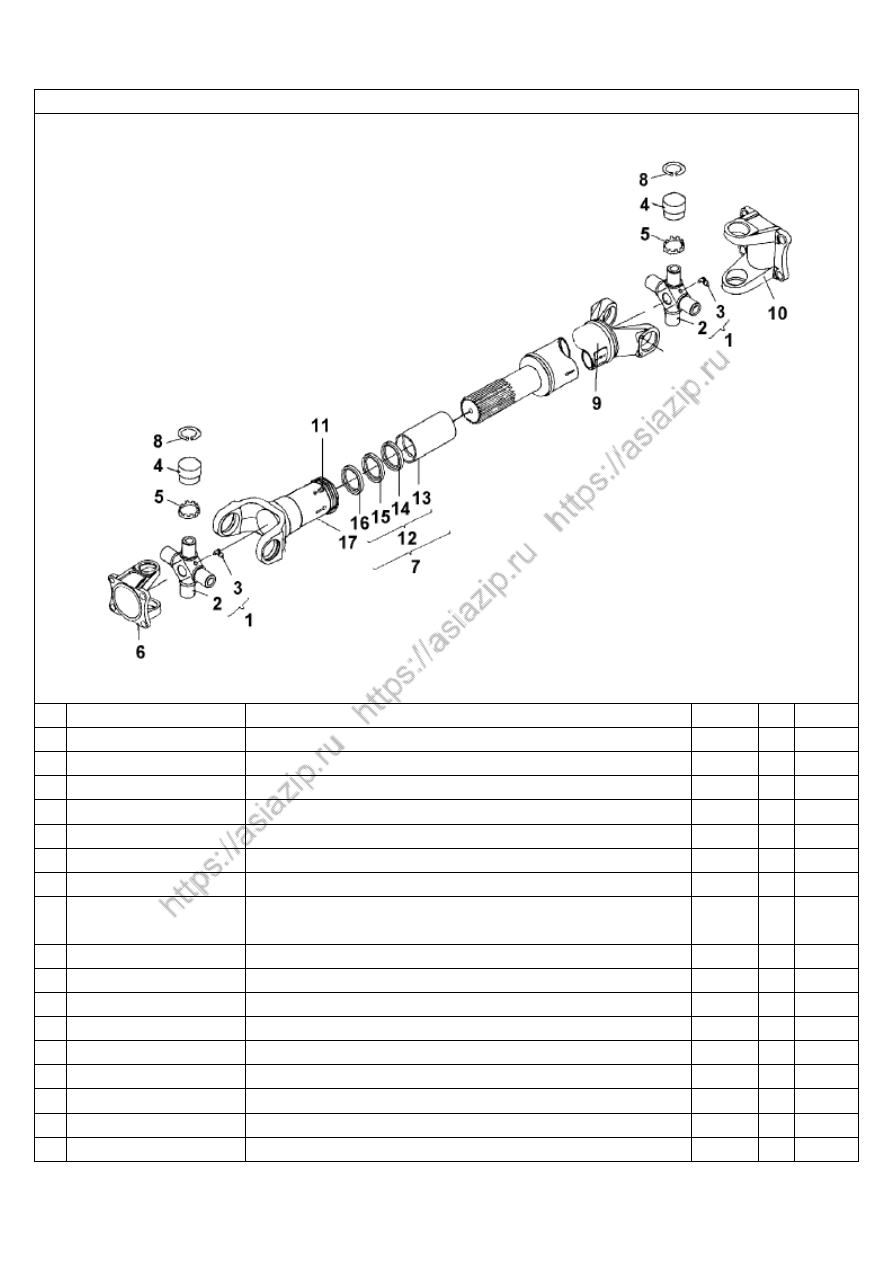

2202ZB7A-010



Карданный вал с шлицевой вилкой в сборе





№

Номер запчасти

Наименование запчасти

Кол-во

**  *



2202ZB7A-010

Карданный вал с шлицевой вилкой в сборе

1





1

2201Z06-030

Крестовый вал кардана в сборе(включая детали 2-5)

2





2

2201Z06-031

Крестовый вал

2





3

M10×1×90

Масленка

2





4

2201Z06-034

Игольчатый подшипник крестового вала в сборе

8





5

2201Z06-032

Пылезащитный чехол

8





6

2201Z24E-023

Фланцевая вилка

1





7

2201Z04-024

Шлицевая вилка с чехолом сальника в сборе(включая детали
12 и 17)

1





8

2201Z06-026

Пружинное борткольцо

8





9

2201Z04-015

Карданный вал в сборе

1





10  2201Z24E-023

Фланцевая вилка

1





11  Q700B01

Масленка

1





12  2201Z04-060

Защитный чехол со сальником в сборе

1





13  2201Z04-011

Защитная труба карданного вала

1





14  2201Z06-061

Перегородка

1





15  2201Z06-062

Уплотнительное кольцо

1





16  2201Z06-063

Пылезащитное кольцо

1





3-36



Dongfeng Motor Co., Ltd.



2202ZB7A-010



Карданный вал с шлицевой вилкой в сборе



№

Номер запчасти

Наименование запчасти

Кол-во

**  *

17  2201Z04-016

Шлицевая валик-вилка

1





































































































































































































3-37



Dongfeng Motor Co., Ltd.



2201010-T0400                Карданный вал с шлицевой вилкой в сборе





№

Номер запчасти

Наименование запчасти

Кол-во

**  *



2201010-T0400

Карданный вал с шлицевой вилкой в сборе

1







Q151B1455-0H1

Шистигранный болт

8







Q40314

Пружинчатая шайба

16







Q341B14-0H1

Гайка

8





1

2201ZB6-025

Шлицевая вилка кардана в сборе

1





2

2201ZB6-030

Крестовый вал в сборе

2





3

2201ZB6-031

Крестовый вал

2





4

Q701B90

Масленка

2





5

806806

Игольчатый подшипник в сборе

8





6

2201ZB6-023

Фланцевая вилка

2





7

2201ZB6-016

Шлицевая вилка

1







2201ZB6-053

Заглушка шлицевой вилки

1





8

2201ZB6-026

Пружинное борткольцо

8





9

2201045-T0400

Карданный вал с фланцевой вилкой в сборе

1





10  2201ZB6-035

Кардан с фланцевой вилкой в сборе

1







2201ZB6-022

Вилка кардана

1







2201018-T0400

Труба вала

1





3-38



Dongfeng Motor Co., Ltd.



2201010-T0400                Карданный вал с шлицевой вилкой в сборе





№

Номер запчасти

Наименование запчасти

Кол-во

**  *



2201ZB6-050

Втулка шлица в сборе

1





11  Q700B01

Масленка

1





12  2201ZB6-060

Защитный чехол со сальником в сборе

1





13  2201ZB6-011

Труба защитного чехола

1





14  2201ZB6-061

Разделенное кольцо

1





15  2201ZB6-062

Сальник

1









































































































































3-39



4. Рама и подвеска



1001E-T0500

задняя подвеска двигателя....................................................................................................4-2

1001G-T0500

передняя подвеска двигателя................................................................................................4-3

1001J-T0500



вспомогательная подвеска двигателя...................................................................................4-4

2800010-T0400

рама и кронштейны в сборе..................................................................................................4-5

2801I-T0700



передняя поперечина рамы...................................................................................................4-6

2801P-T0800            балансирная подвеска поперечины......................................................................................4-7

2801Q-T0800            задняя поперечина рамы.......................................................................................................4-8

2806A-T0100            передний сцепной крюк........................................................................................................4-9

2831A-T0800            допонительная поперечина.................................................................................................4-10

2831B-T0800            третья поперечина................................................................................................................4-11

2901A3-01                пластина крышки(узел агрегата).........................................................................................4-12

2901B3-ZB6



стремянка рессоры .............................................................................................................. 4-13

2901C-T0400

крепление подвески передней рессоры к раме .................................................................4-14

2901D3-01



палец рессоры.......................................................................................................................4-15

2901E3-02



серьга.....................................................................................................................................4-16

2901H1-05



верхний штифт и крепление амортизатора........................................................................4-17

2901I3-ZD10

нижний кронштейн и нижний штифт амортизатора.........................................................4-18

2901J1-02



соединительная серьга амортизатора.................................................................................4-19

2902S3-ZB8A

ограничительный блок в сборе...........................................................................................4-20

2904A-T1400

пластина крышки балансирной подвески..........................................................................4-21

2904С-T0801

балансирная подвеска рамы прицепа.................................................................................4-22

2904F-T0800

установка балансирной подвески.......................................................................................4-23

2906A-T0500

передняя тяга поперечной устойчивости...........................................................................4-25

2912A3-ZB6



передняя рессора..................................................................................................................4-27

2913A3-ZB8A

задняя рессора......................................................................................................................4-28

2921A2-02



компоновка амортизатора...................................................................................................4-29

2931B-ZB700

реактивная штанга...............................................................................................................4-30

2701AC-01



блок седла.............................................................................................................................4-31

2701B-ZB7E0

работающая площадка.........................................................................................................4-32

2701CC-ZD10

кронштейн клапанов прицепа.............................................................................................4-33

2701DC-ZB7

направляющая......................................................................................................................4-34































4-1

Dongfeng Motor Co., Ltd.

(**--изнашиваемые детали, *--специальные детали)

1001E-T0500

Задняя подвеска двигателя















No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

1001117-T0500

Левый держатель задней подвески двигателя

2





2

Q1841460-0H1

Болт

6





3

2901901-T0400

Противоослабляющая фланцевая гайка SL

6













































































































































































4-2



Dongfeng Motor Co., Ltd.



1001G-T0500

Передняя подвеска двигателя











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

1001013-T0500

Держатель передней подвески двигателя

2





2

Q1841470-0H1

Болт

8





3

2901901-T0100

Противоослабляющая фланцевая гайка SL

8













































































































































































4-3



Dongfeng Motor Co., Ltd.



1001J-T0500

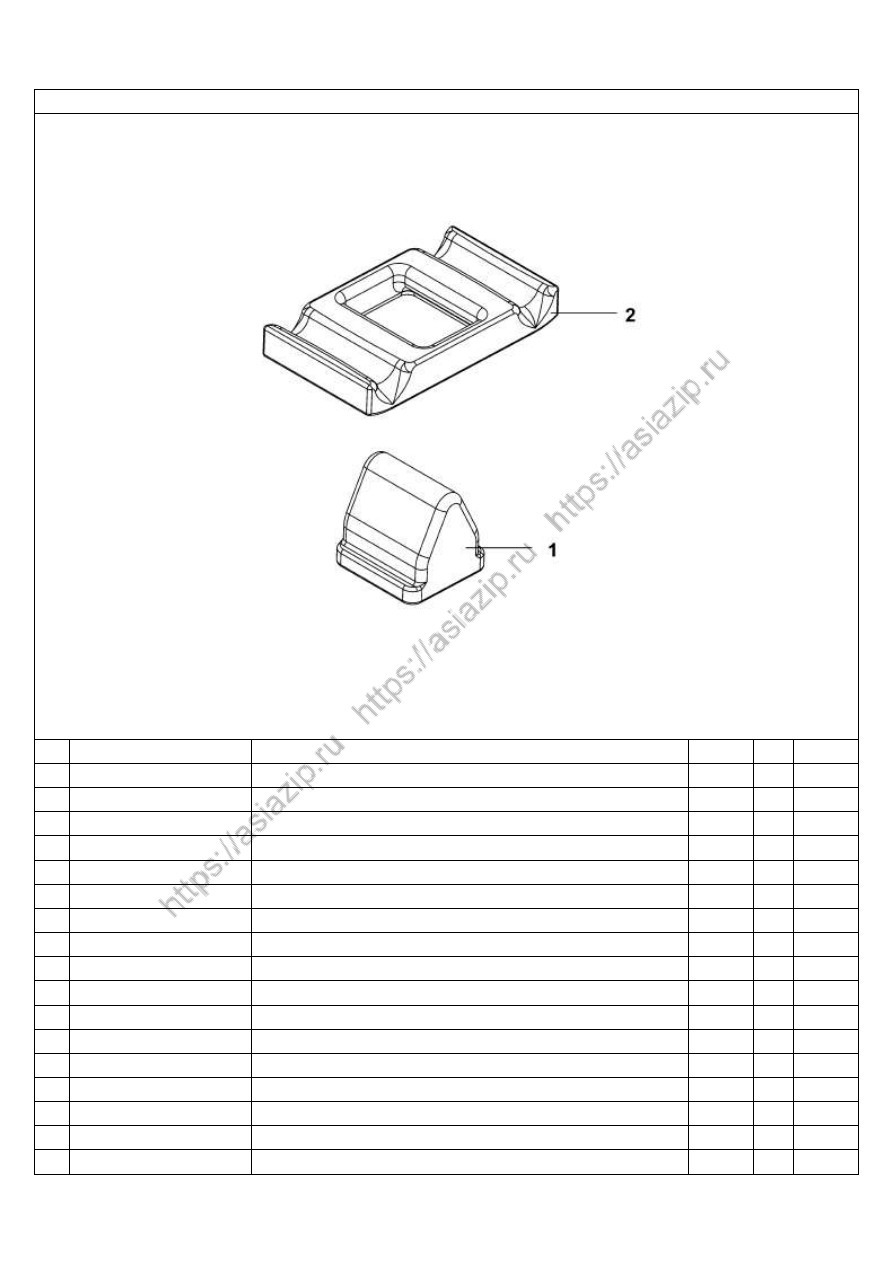

Вспомогательная подвеска двигателя











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

10ZB8A-01031

Подушка поддержки

1





2

10ZD10-01041

Опорная подушка держателя

1





3

Q150B1445-0H1

Болт

4





4

2901901-T0100

Противоослабляющая фланцевая гайка SL

4

































































































































































4-4



Dongfeng Motor Co., Ltd.



2800010-T0400



Рама и кронштейны в сборе







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

2800010-T0400

Рама в сборе

1





































































































































































































4-5



Dongfeng Motor Co., Ltd.



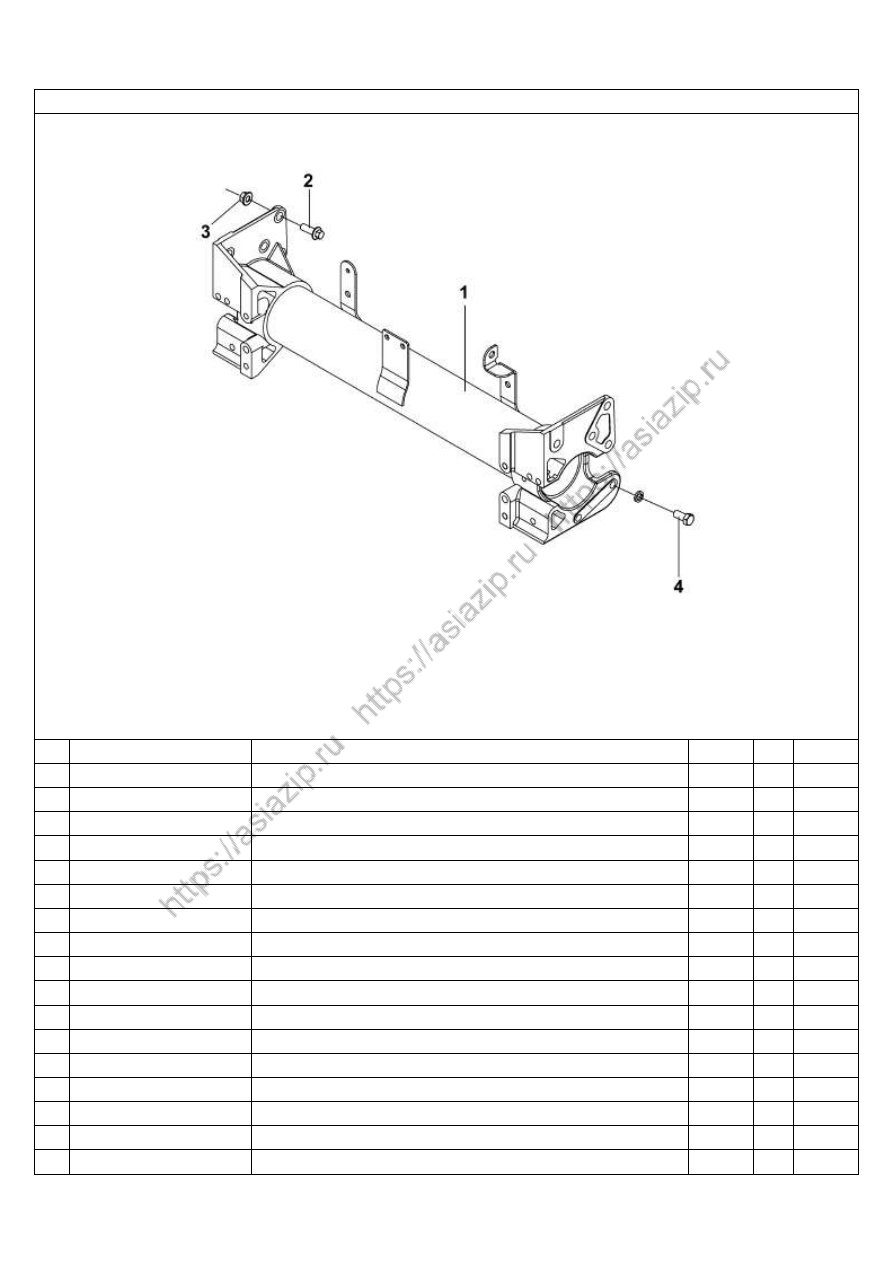

2801I-T0700                Передняя поперечина рамы





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

2801110-T0100

Передняя поперечина в сборе

1





2

Q1841445-0H1

Болт

2





3

Q32214-0H1

Стопорная гайка

2





4

Q1841445-0H1

Болт

2







Q340B14-0H1

Гайка

4





















































































































































4-6



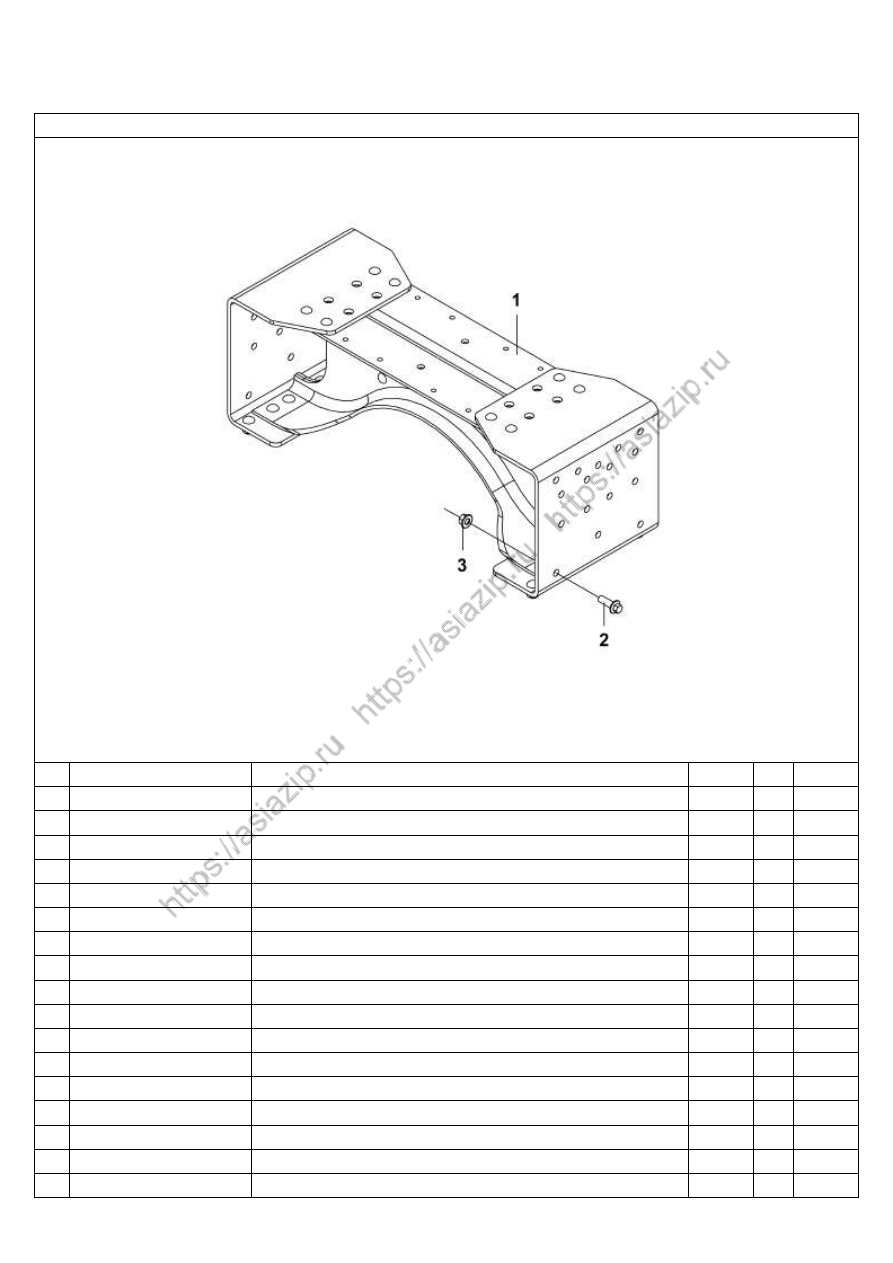

Dongfeng Motor Co., Ltd.



2801P-T0800                Балансирная подвеска поперечины





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

2801170-T0802

Поперечина балансирного вала(включая деталь 2)

1







2801172-T0802

Поперечина

2







28ZB7-01173

Усиленная плита

2





2

2801173-T0800

Соединительная плита левая верхняя

1





3

2801174-T0800

Соединительная плита правая верхняя

1





4

2801175-T0800

Соединительная плита левая нижняя

1





5

2801176-T0800

Соединительная плита правая нижняя

1





























































































































4-7



Dongfeng Motor Co., Ltd.



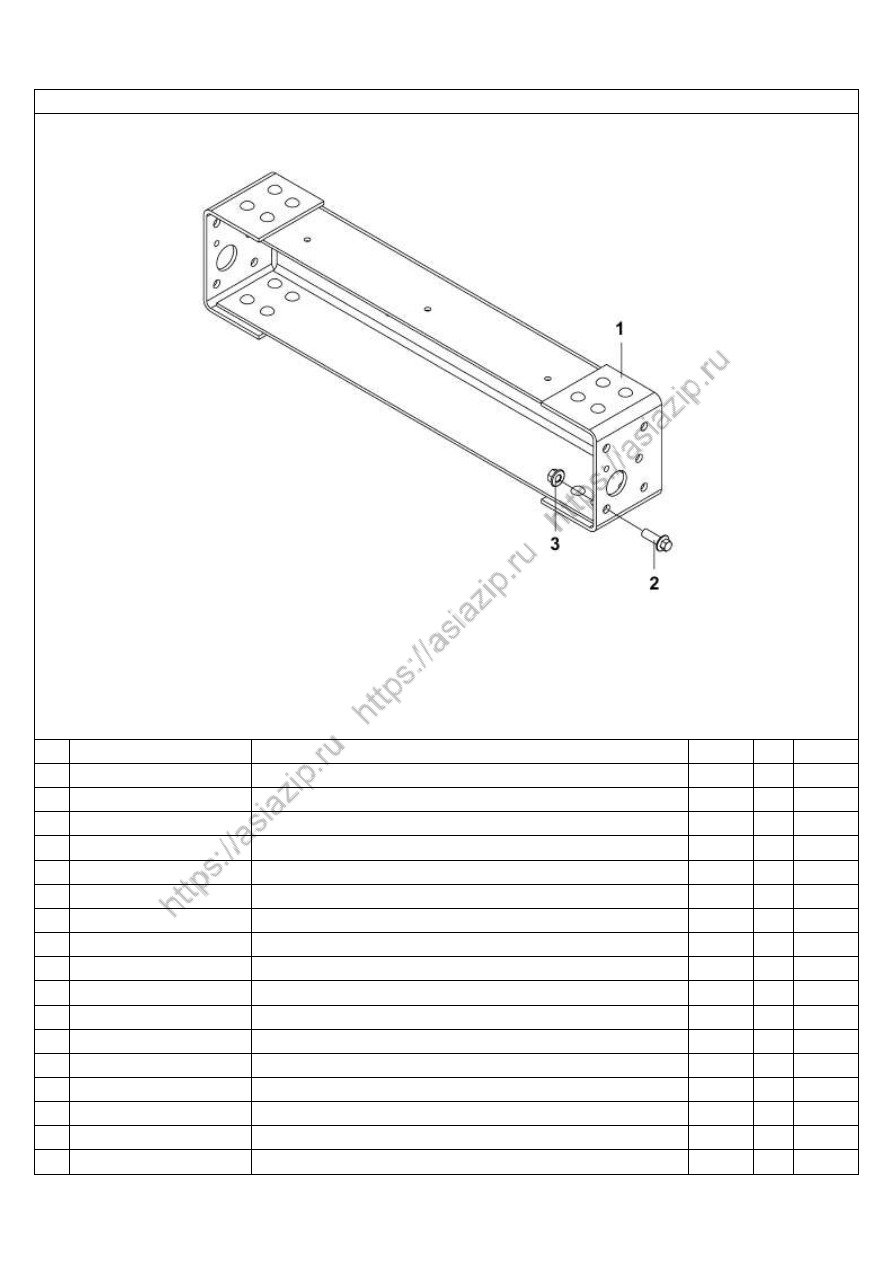

2801Q-T0800                Задняя поперечина рамы





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

2801190-T0800

Задняя поперечина в сборе

1





2

Q1841235-0H1

Болт

10





3

Q32212-0H1

Стопорная гайка

10













































































































































































4-8



Dongfeng Motor Co., Ltd.



2806A-T0100                Передний сцепной крюк









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

28F55-06017

Сцепной крюк правый передний и левый задний

1





2

28F55-06016

Сцепной крюк левый передний и правый задний

1





3

Q1841670-0H1

Болт

2





4

Q1841650-0H1

Болт

2





5

Q32216-0H1

Стопорная гайка

4





















































































































































4-9



Dongfeng Motor Co., Ltd.



2831A-T0800

Дополнительная поперечина









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

2801150-T0800

Дополнительная поперечина в сборе

1





2

Q32212-0H1

Стопорная гайка

6





3

Q1841240-0H1

Болт

6





4

Q1841440-0H1

Болт

2





5

Q32214-0H1

Стопорная гайка

2





















































































































































4-10





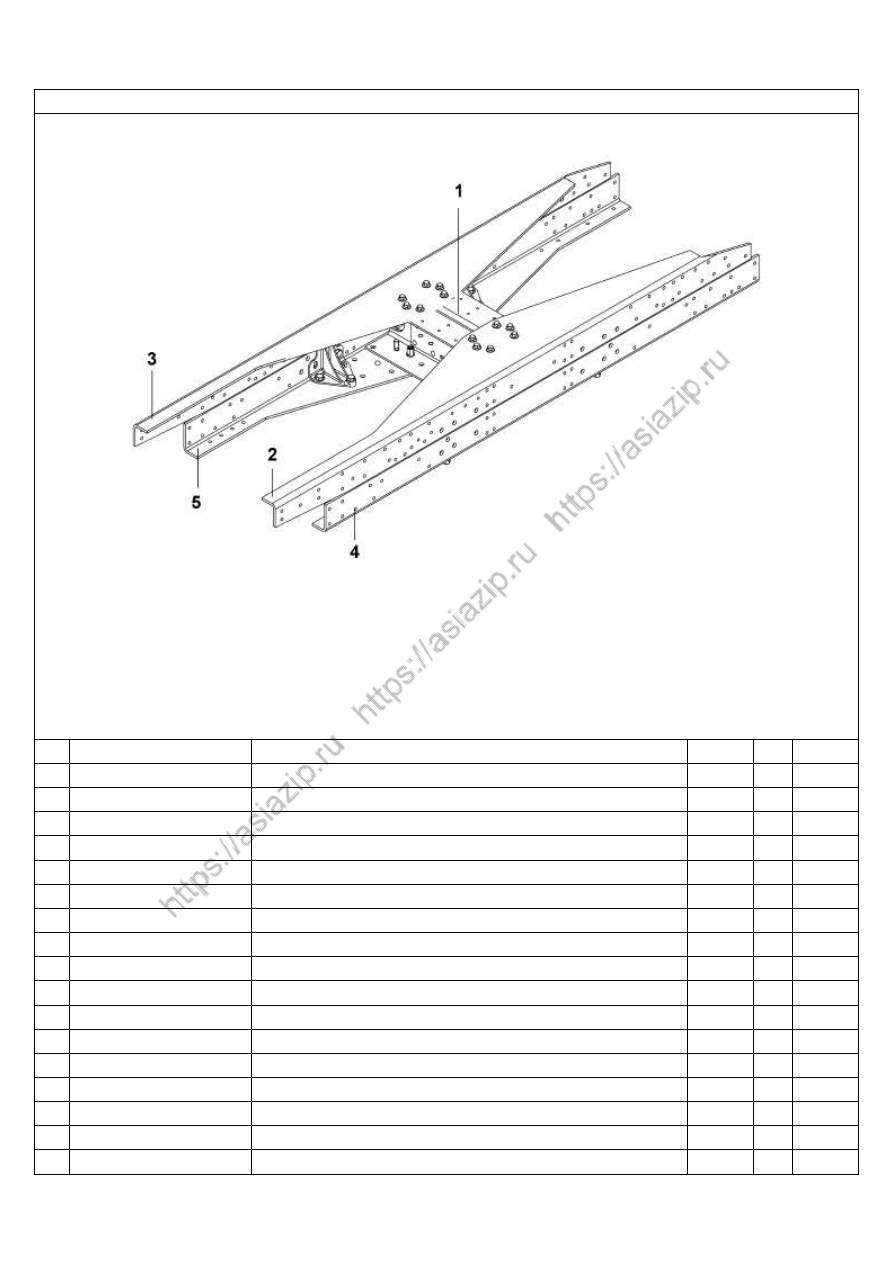

Dongfeng Motor Co., Ltd.



2831B-T0800

Третья поперечина









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

2801180-T0800

Третья поперечина в сборе

1





2

Q1841240-0H1

Болт

12





3

Q32212-0H1

Стопорная гайка

12













































































































































































4-11

Dongfeng Motor Co., Ltd.



2901A3-01



Пластина крышки(узел агрегата)









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

29N-01106-B

Ограничитель передней подвески

2





2

29ZB1-01105

Пластина крышки передней подвески

2

























































































































































































4-12



Dongfeng Motor Co., Ltd.



2901B3-ZB6

Стремянка рессоры











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

29ZB6-01131

Стремянка

2





2

29ZB6-01132

Стремянка

2





3

Q363B20

Гайка стремянки

8













































































































































































4-13



Dongfeng Motor Co., Ltd.



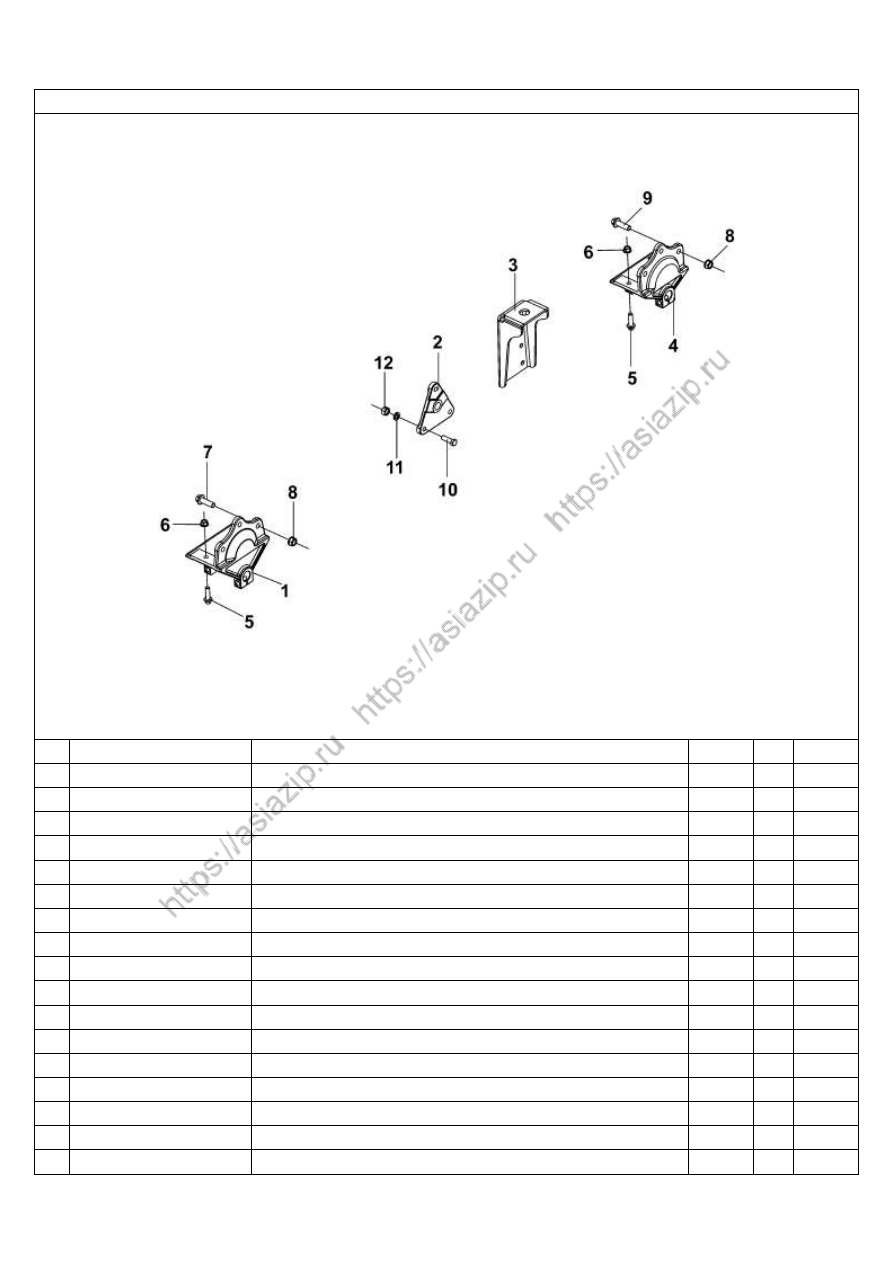

2901C-T0400

Крепление подвески передней рессоры к раме







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

29ZD2A-01249

Торцевой кронштейн

2





2

29ZB1-06031

Кронштейн подвесной тяги

2





3

29ZD2A-01267

Верхний держатель амортизатора

2







RQ4501242

Галтельная заклепка

8





4

29ZD10-01259

Торцовой кронштейн серьги

2





5

Q1841240-0H1

Болт

8





6

2901901-T0400

Противоослабляющая гайка SL

8





7

Q1841440-0H1

Болт

6





8

2901901-T0100

Противоослабляющая гайка SL

12





9

Q1841445-0H1

Болт

6





10  Q151B1240

Болт

4







Q151B1245

Болт

2





11

Q40312

Пружинчатая шайба

6





12  Q341B12

Гайка

6









































4-14



Dongfeng Motor Co., Ltd.



2901D3-01



Палец рессоры







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

29N-01254

Стопорный болт

12





2

Q40312

Пружинчатая шайба

12





3

Q341B12

Гайка

12





4

29N-01252

Палец рессоры

6





5

Q701B45

Масленка

6





















































































































































4-15



Dongfeng Motor Co., Ltd.



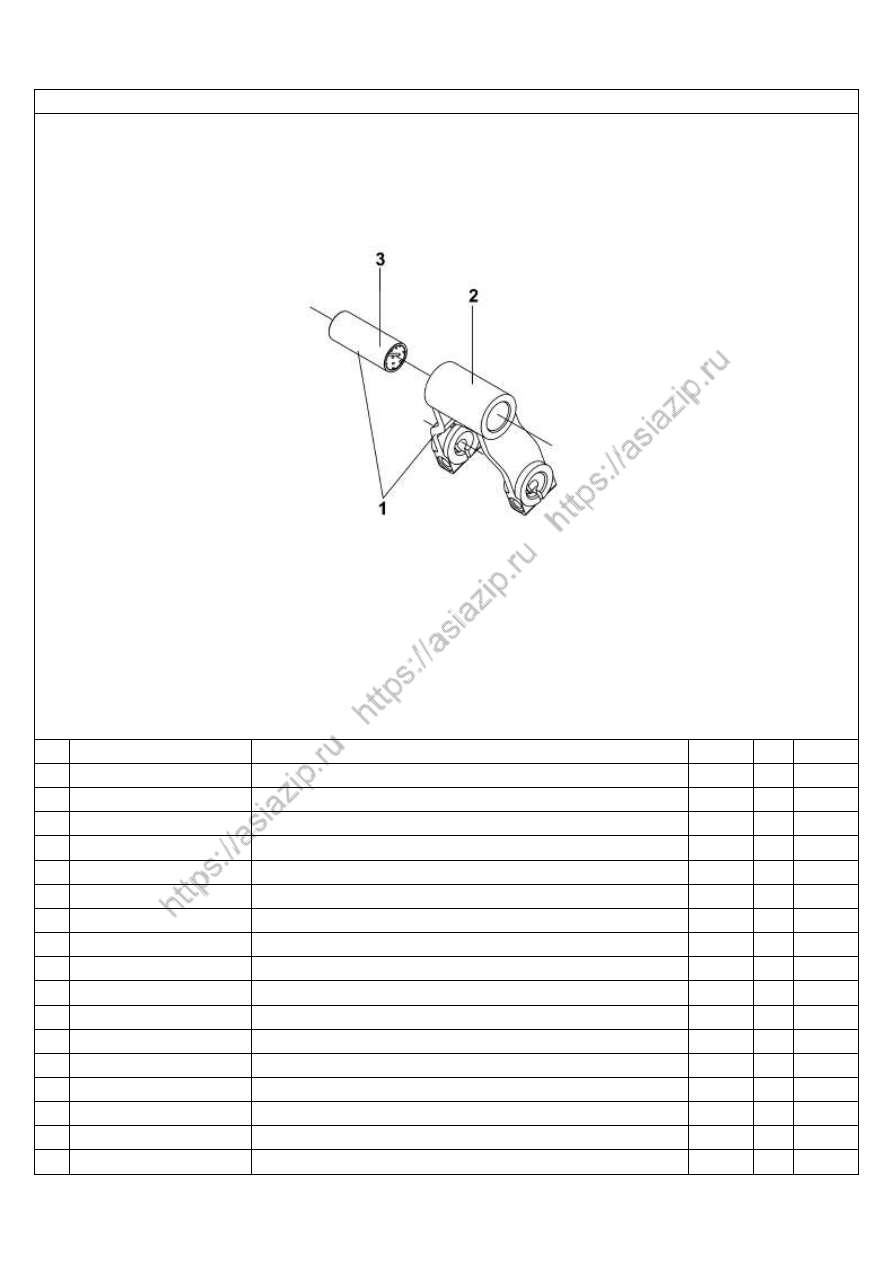

2901E3-02



Серьга











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

29DR10-01285

Подвесная серьга со втулкой в сборе

2





2

29DR10-01286

Подвесная серьга

1





3

29N-01287

Втулка серьги

1













































































































































































4-16



Dongfeng Motor Co., Ltd.



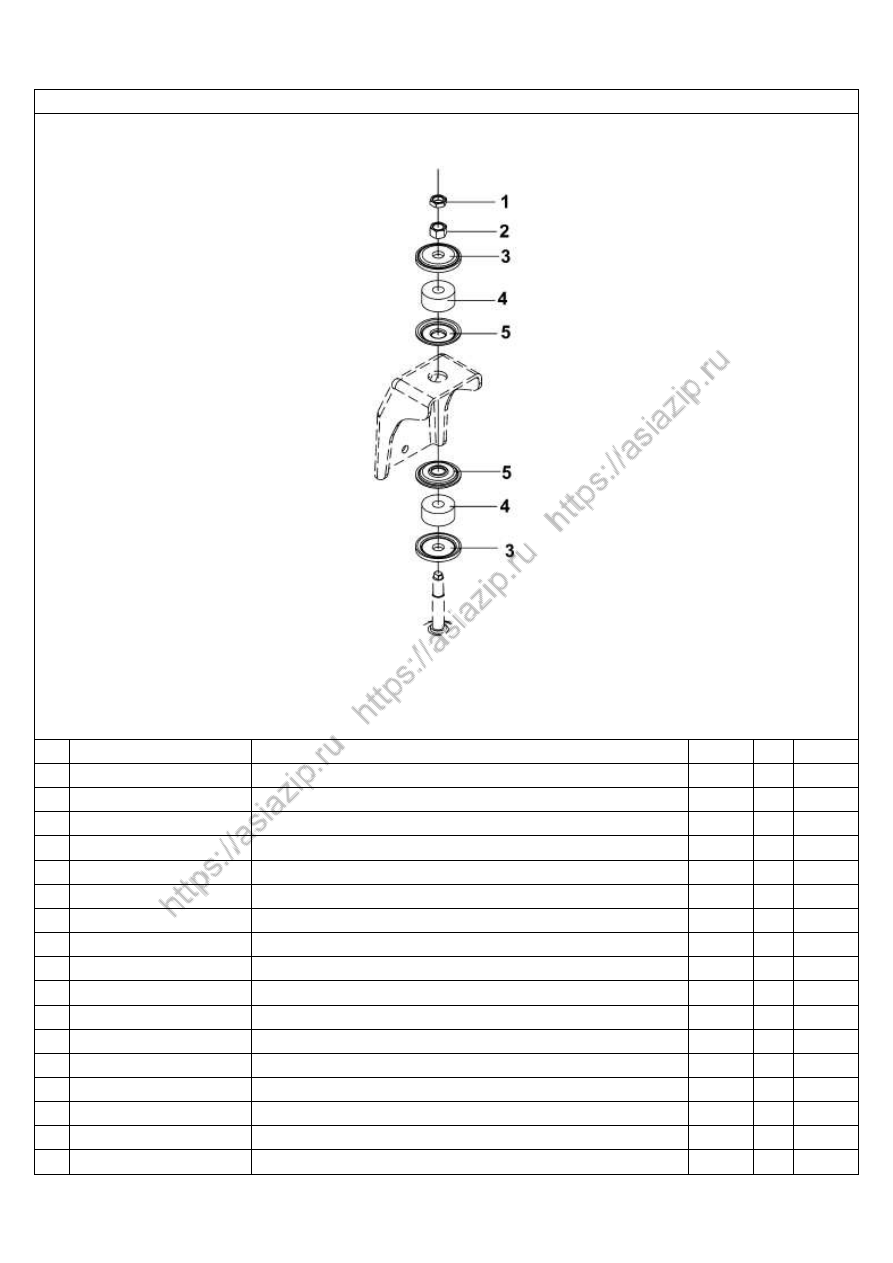

2901H1-05



Верхний штифт и крепление амортизатора





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

Q351B16

Тонкая гайка

2





2

Q341B16

Гайка

2





3

29DS5B-01279

Наружная шайба

4





4

29DS5B-01277-B

Резиновая шайба

4





5

29DS5B-01278

Центровочная шайба

4





















































































































































4-17



Dongfeng Motor Co., Ltd.



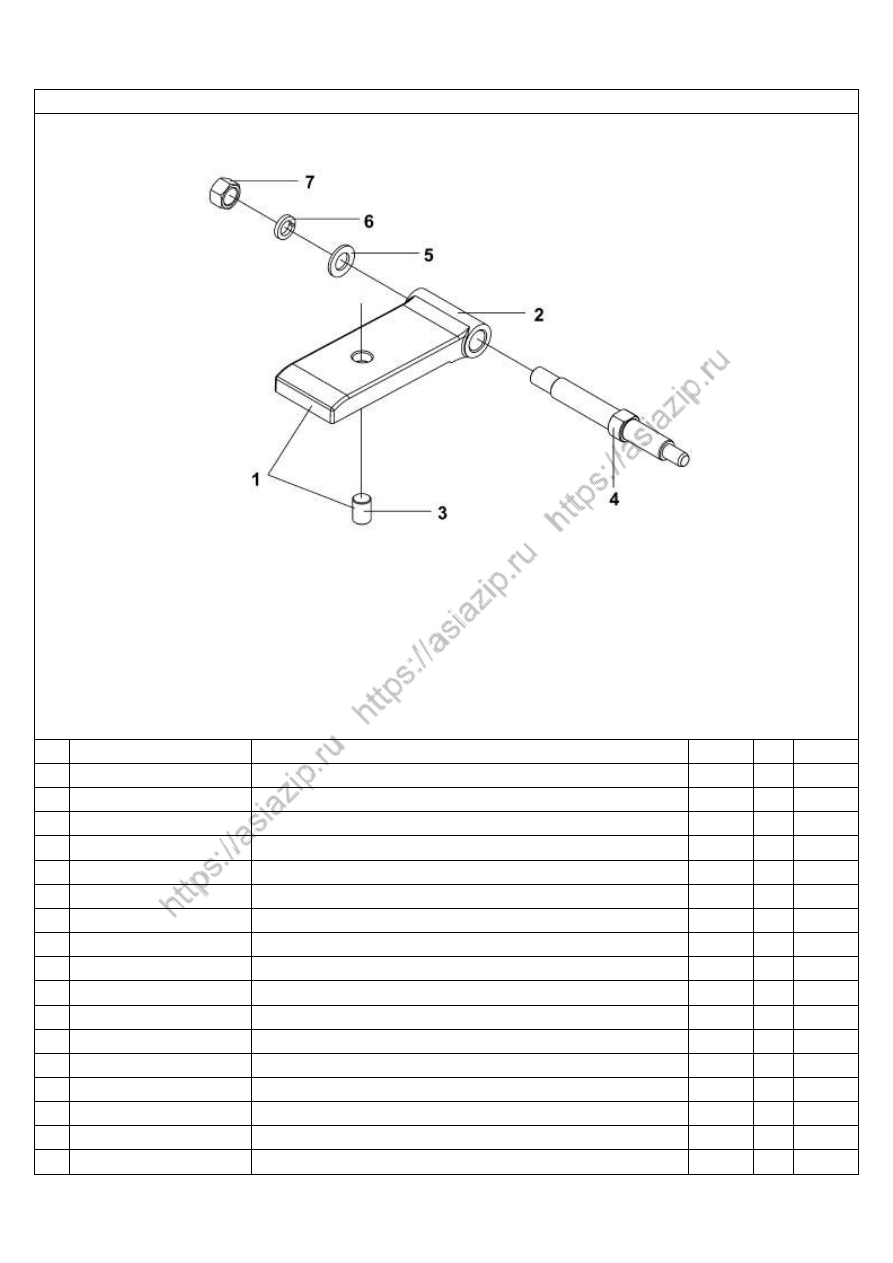

2901I3-ZD10                Нижний кронштейн и нижний штифт амортизатора





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

29ZB1-01110

Опора в сборе

2





2

29ZB1-01111

Опора

1





3

29NT-01112

Установочный штифт опоры

1





4

29NT-01119

Нижний штифт амортизатора

2





5

Q40120

Плоская шайба

2





6

Q40320

Пружинчатая шайба

2





7

Q341B20

Гайка

2





























































































































4-18



Dongfeng Motor Co., Ltd.



2901J1-02



Соединительная серьга амортизатора





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

29E-01274

Внутренняя шайба

2





2

29E-01272

Резиновая втулка

4





3

29E-01276

Наружная шайба

2





4

Q40316

Пружинчатая шайба

2





5

Q341B16

Гайка

2





















































































































































4-19



Dongfeng Motor Co., Ltd.



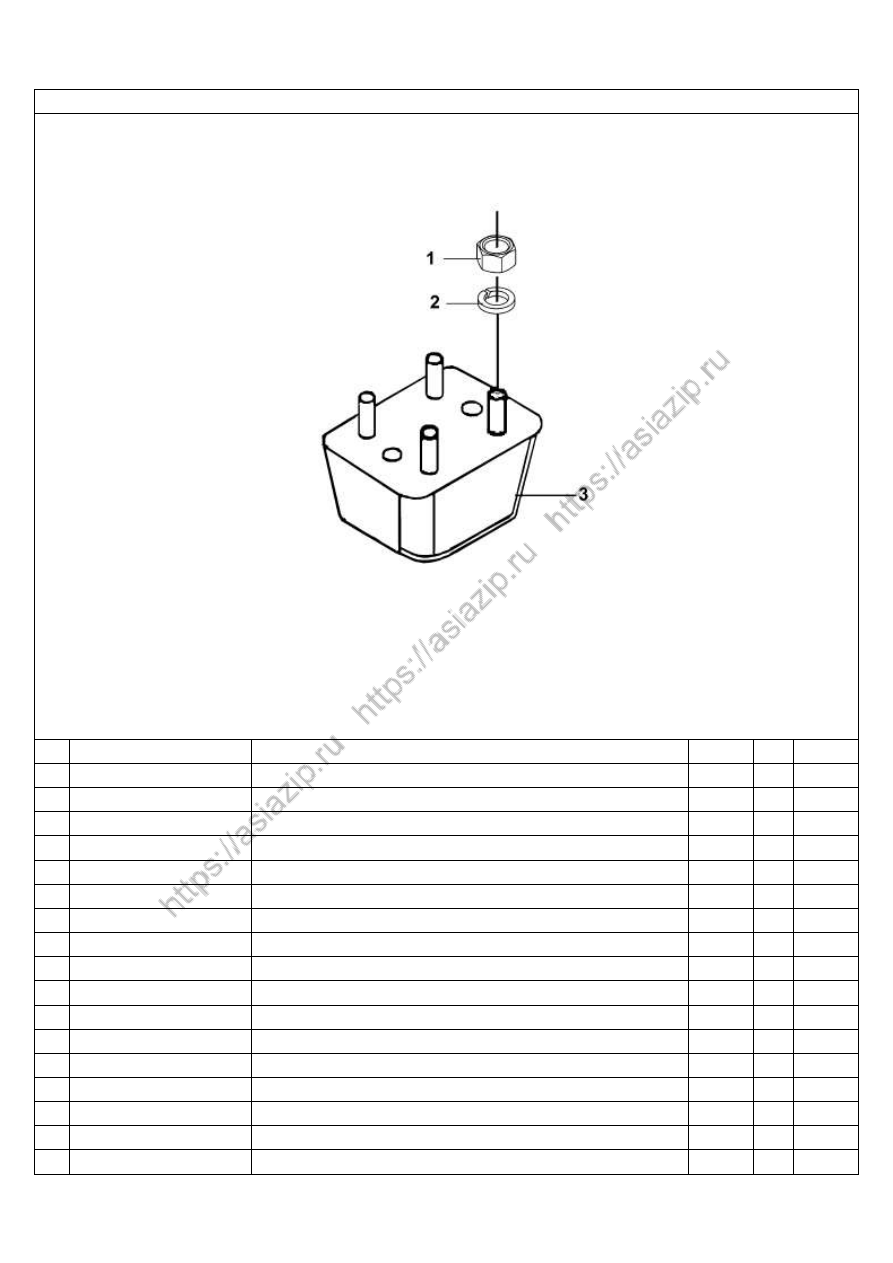

2902S1-ZB8A                Ограничительный блок в сборе









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

Q340B10

Гайка

16





2

Q40310

Пружинчатая шайба

16





3

29ZB8A-04205

Ограничительный блок в сборе

4













































































































































































4-20



Dongfeng Motor Co., Ltd.



2904A-T1400                Пластина крышки балансирной подвески





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

29ZB3-04105

Пластина крышки

4





2

29ZB7-04131

Стремянка

4





3

29ZB3-04134

Шарообразная шайба

8





4

29ZB3-04133

Гайка стремянки

8

































































































































































4-21



Dongfeng Motor Co., Ltd.



2904C-T0801                Балансирная подвеска рамы прицепа







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

2904204-T0400

Кронштейн ограничительного блока

4







Q151B1260

Болт

24







Q341B12

Гайка

24







Q40312

Пружинчатая шайба

24





2

2904062-T0800

Опора кронштейна балансирного вала

4







RQ4501246

Галтельная заклепка

4







RQ4501256

Галтельная заклепка

8





























































































































4-22



Dongfeng Motor Co., Ltd.



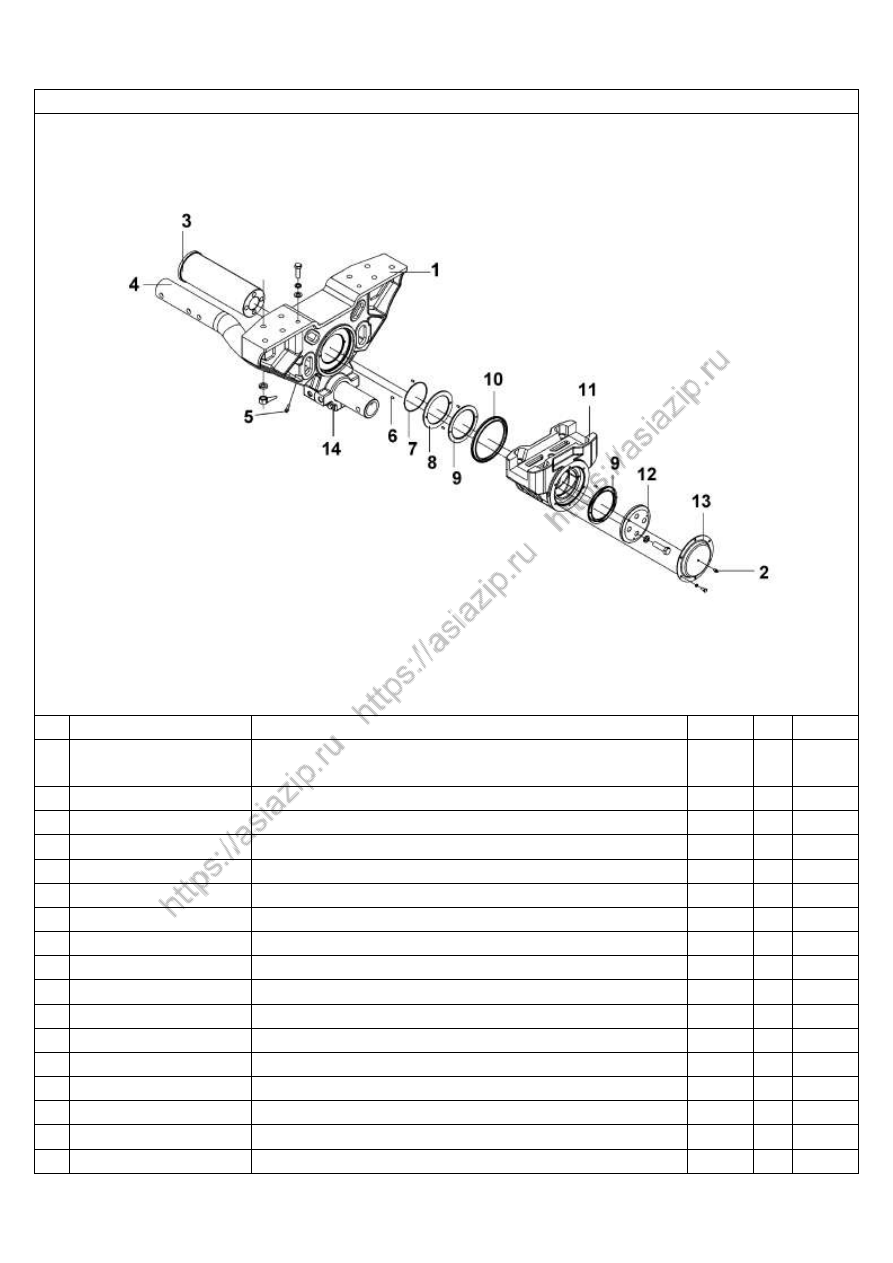

2904F-T0800                Установка балансирной подвески









No

Номер запчасти

Наименование запчасти

Кол-во  **

*



2904010-T0800

Ступица  балансирного  подшипника  в  сборе  и  компоновка
соединительного вала и кронштейна(включая детали 1-13)

1







Q151B1885-0H1

Болт

24







Q363B18

Гайка

24







Q40518

Пружинчатая шайба

24





1

2904061-T0800

Кронштейн балансирного вала

2





2

Q700B01

Масленка

2





3

29ZB8A-04026

Полуось

2





4

2904325-T0800

Труба оси

1





5

29Z33-04094

Безопасный клапан

2





6

29Z33-04063

Фиксированный штифт

8





7

29ZB3-04072

Уплотнительное кольцо

2





8

29ZB8A-04073

Внутренняя распорная прокладка

2





9

29ZB8A-04083

Торцевая прокладка ступицы балансирного подшипника

4





10  29ZB3-04084

Сальник в сборе

2





11

2904080-T0800

Ступица балансирного подшипника с втулкой в сборе

2







2904081-T0800

Ступица балансирного подшипника

2







29ZB8A-04082

Втулка балансирного вала

4





4-23
