Седельный тягач Dongfeng DFL4251A-T04-001-010A. Каталог запчастей (2006 год) - часть 5

Dongfeng Motor Co., Ltd.



1311D-T0500

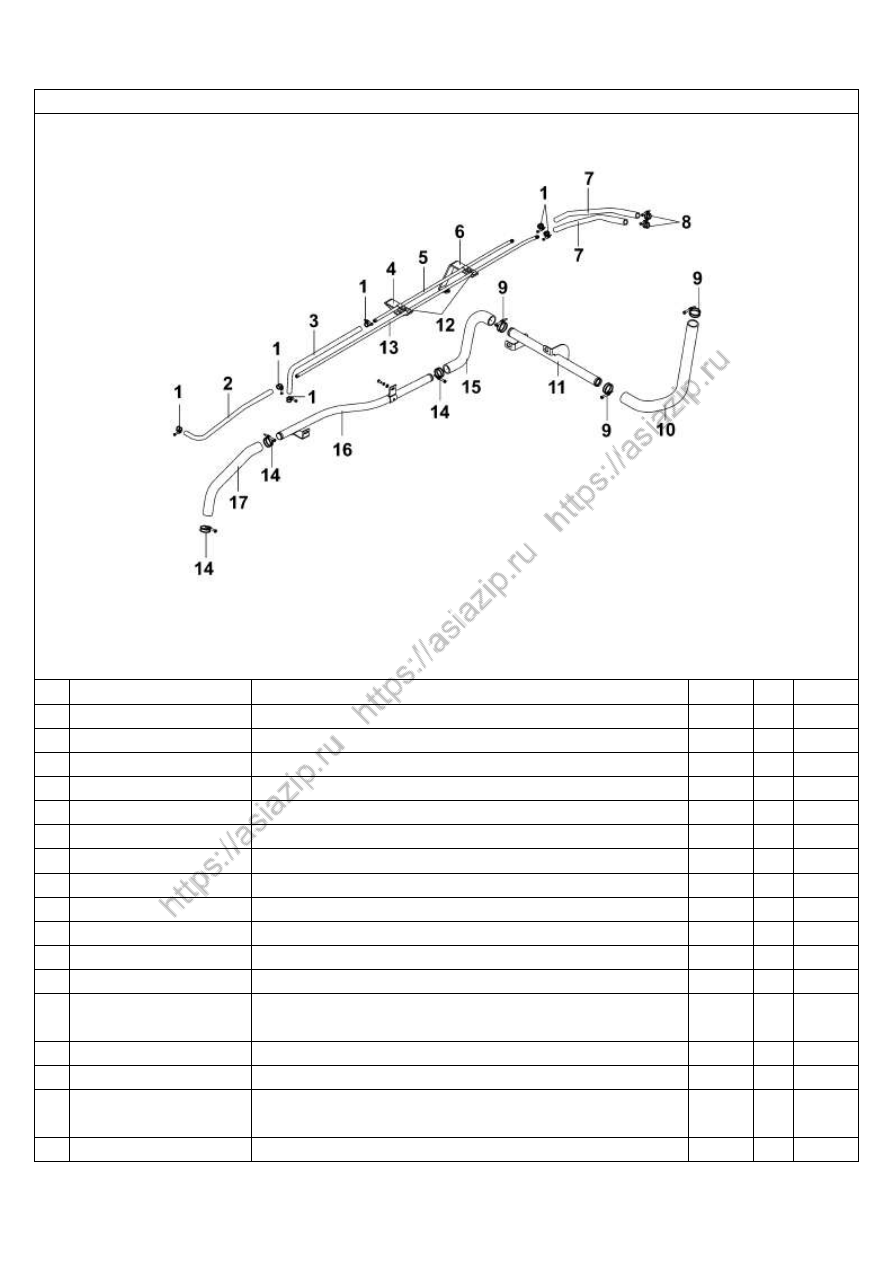

Блок циклического трубопровода для удаления воздуха из двигателя





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

Q67216

Хомут

6





2

13ZB7C-11053

Стальная трубка для удаления газов из радиатора

1





3

13ZB7C-11054

Резиновая трубка для удаления газов из двигателя

1





4

13ZB7C-11043

Передний кронштейн стальной трубы для удаления газов

1







Q40108

Плоская шайба

1







Q40308

Пружинчатая шайба

1







Q340B08

Гайка

1





5

1311022-T0500

Стальная воздухоудаляющяя труба двигателя

1





6

13ZB7C-11044

Задний кронштейн стальной трубы для удаления газов

1







Q40108

Плоская шайба

1







Q40308

Пружинчатая шайба

1







Q340B08

Гайка

1





7

1311023-T0500

Газоудаляющая

резиновая

трубка—соединение

с

расширительным бачком

2





8

Q67222

Хомут

2







Q67238

Хомут

3





10  1311046-T0500

Возвратная

резиновая

трубка—соединение

с

расширительным бачком

1





11

1109115-T0500

Впускная труба компрессора в сборе

1





2-41



Dongfeng Motor Co., Ltd.



1311D-T0500

Блок циклического трубопровода для удаления воздуха из двигателя





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

12  Q68410-E

Скоба крепления парной трубы

2







Q150B0820

Болт

2







Q40108

Плоская шайба

2







Q40308

Пружинчатая шайба

2







Q340B08

Гайка

2





13  1311021-T0500

Стальная воздухоудаляющая труба расширительного бачка

1





14  Q67235

Хомут

3





15  1311047-T0500

Задняя возвратная резиновая трубка

1





16  13Z66-11045

Возвратная резиновая трубка в сборе

1







Q150B0616

Болт

1







Q40106

Плоская шайба

1







Q40306

Пружинчатая шайба

1





17  13Z66-11057

Возвратная резиновая трубка

1





















































2-42



3

．

Сцепление, КПП, карданный вал



1601A-T0500

блок сцепления........................................................................................................................3-2

1601E-T0400

крепление кожуха сцепления.................................................................................................3-3

1606D-T0404

стальные патрубки системы сцепления................................................................................3-4

1606E-T0404

гибкие патрубки в системе сцепления..................................................................................3-5

1608A-T0400

компоновка пневмогидроусилителя сцепления...................................................................3-6

1608C-T0400

впускная трубка пневмогидроусилителя сцепления...........................................................3-7

1700010-ZB7C0

КПП со сцеплением в сборе...................................................................................................3-8

ZB7C0-DC12J-01  первичный и вторичный вал в сборе.....................................................................................3-9

ZB7C0-DC12J-02  промежуточный вал...............................................................................................................3-13

ZB7C0-DC12J-03  вспомогательный вал.............................................................................................................3-14

ZB7C0-DC12J-04  блок управления КПП...........................................................................................................3-16

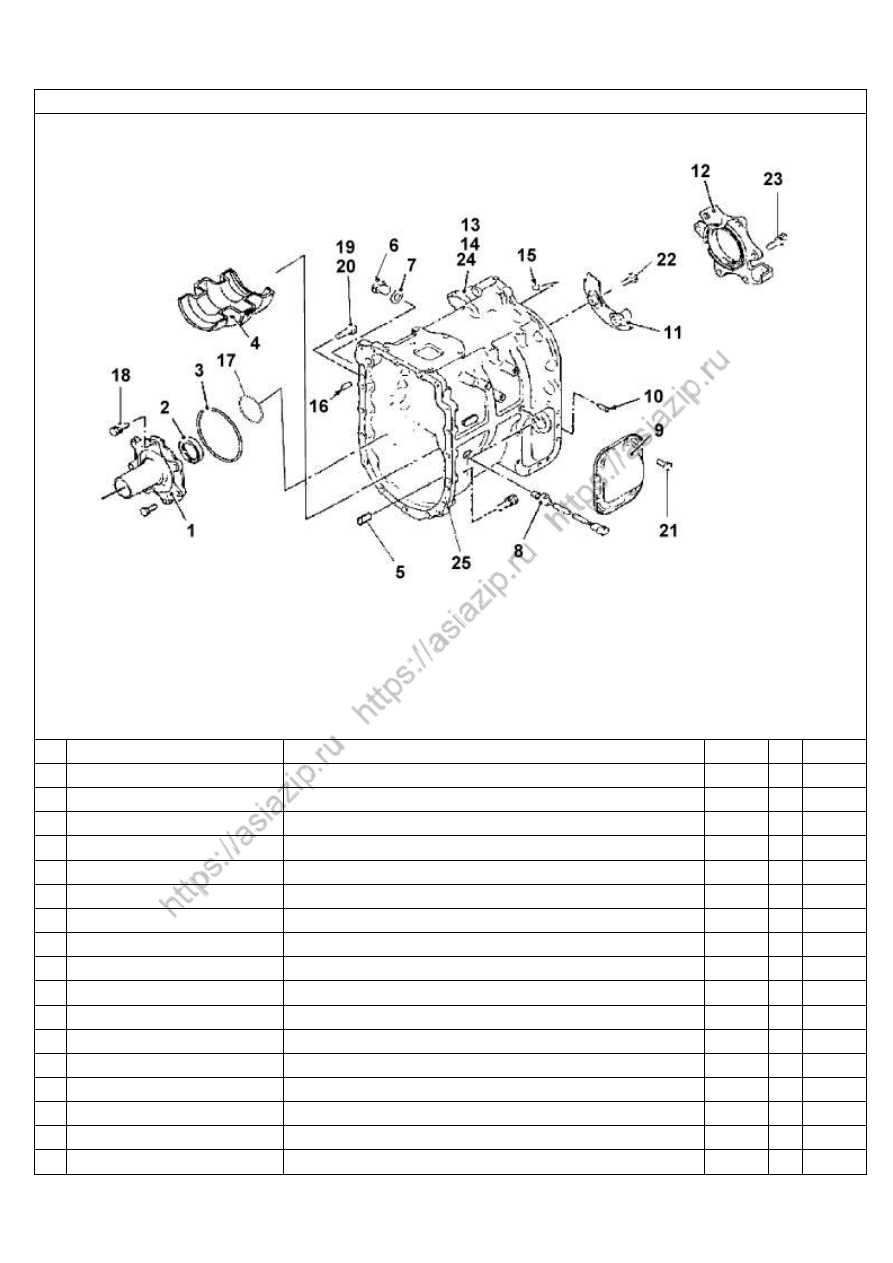

ZB7C0-DC12J-05  корпус сцепления...................................................................................................................3-20

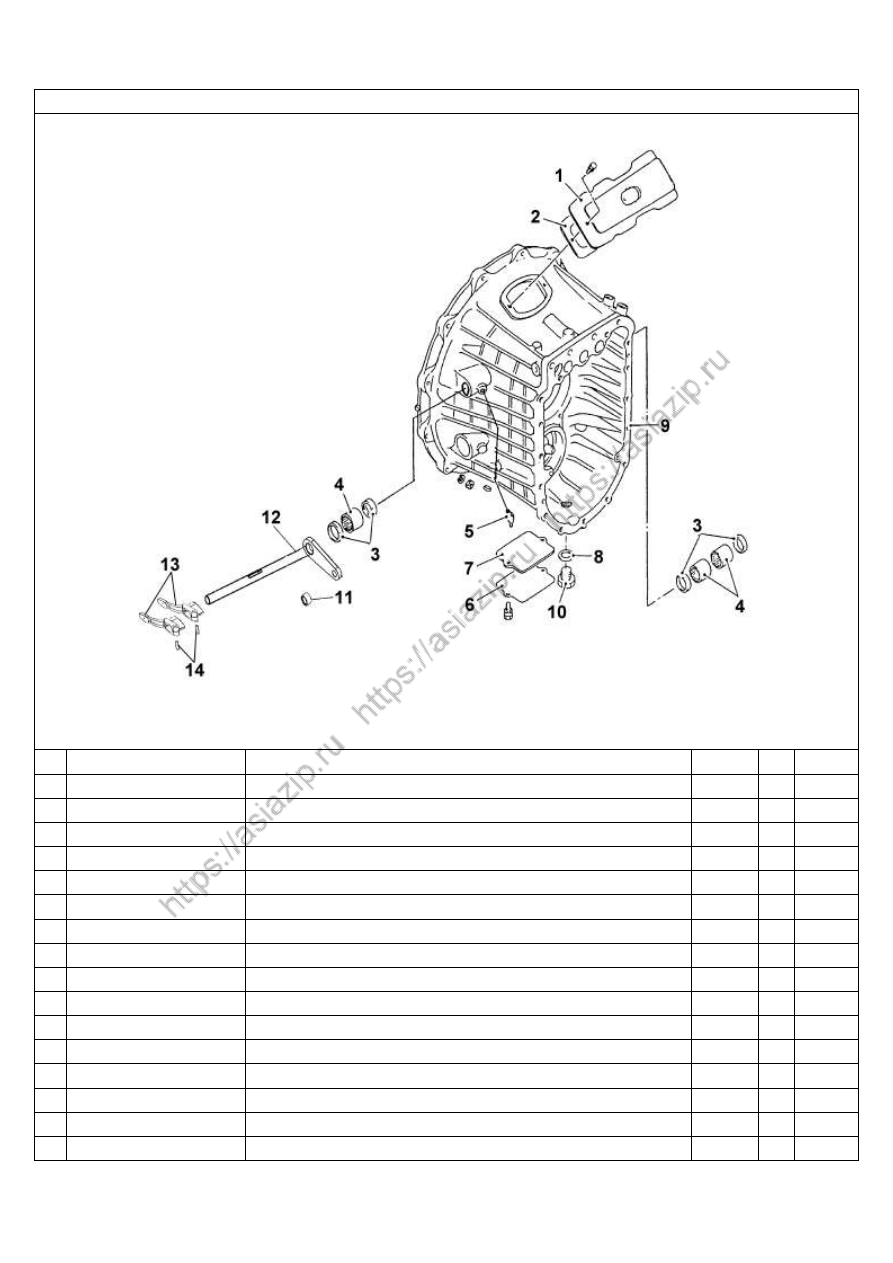

ZB7C0-DC12J-06  корпус КПП.............................................................................................................................3-21

ZB7C0-DC12J-07  задняя крышка........................................................................................................................3-23

ZB7C0-DC12J-08  верхняя крышка......................................................................................................................3-24

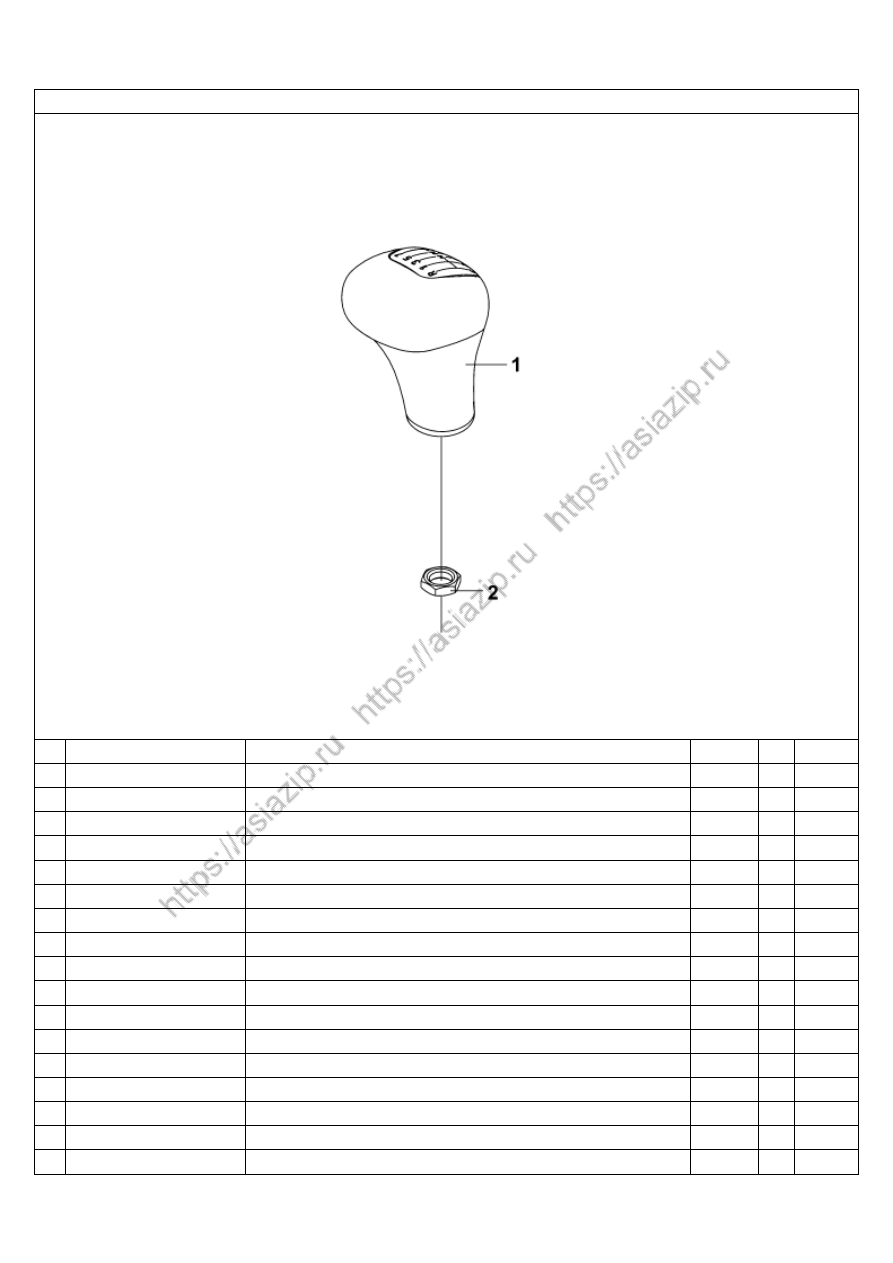

1703A-T0900

рычаг переключения передач................................................................................................3-27

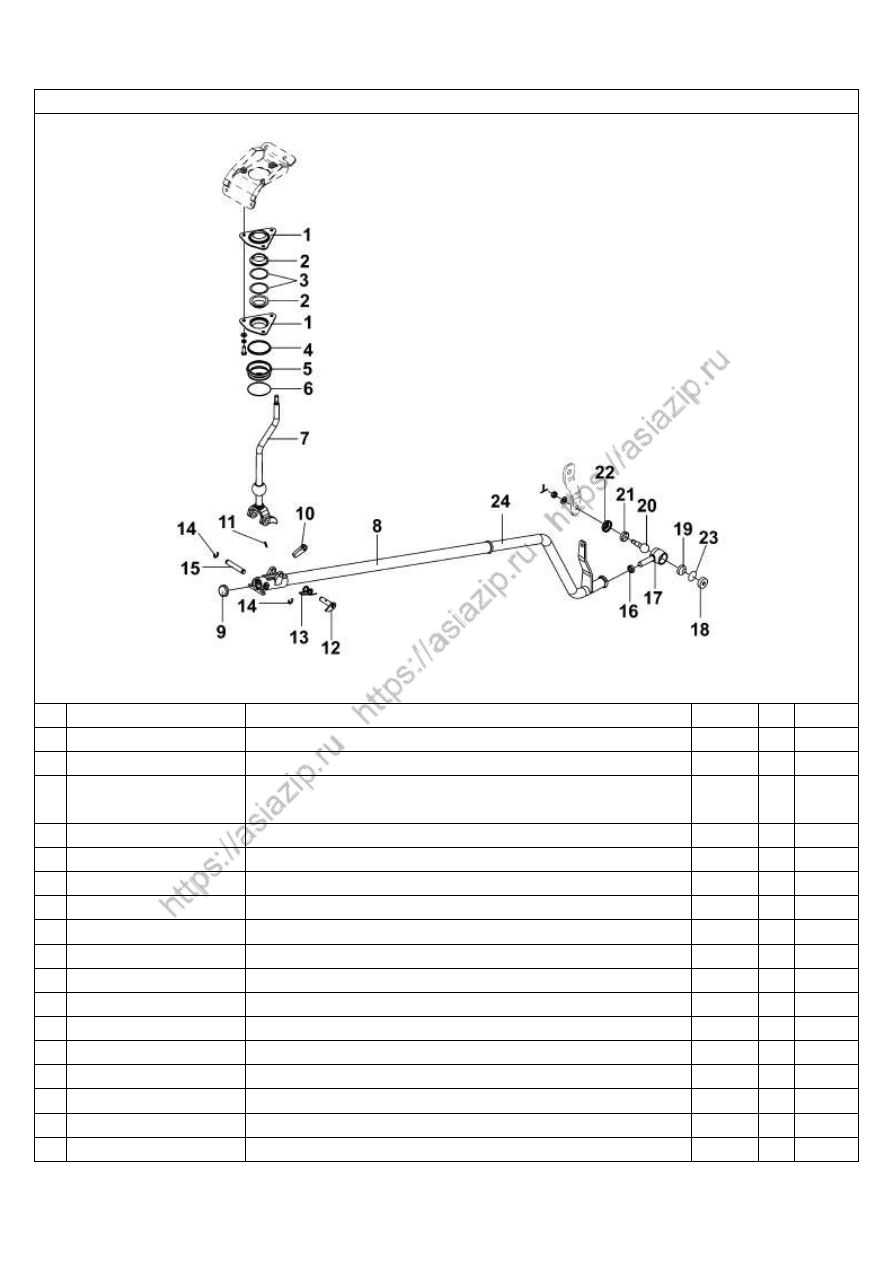

1703B-T0900

тяга переключения передач...................................................................................................3-28

1703F-T0900

одинарная тяга управления коробкой передач....................................................................3-30

1703U-T0400

трубопровод управления коробкой передач........................................................................3-31

1712A-T0501

маслоохладитель....................................................................................................................3-32

1712B-T0501

трубопровод маслоохладителя.............................................................................................3-33

2201A-T0400

карданный вал........................................................................................................................3-35

2202ZB7A-010        карданный вал со шлицевой вилкой в сборе.......................................................................3-36

2201010-T0400        карданный вал со скользящей вилкой в сборе....................................................................3-38













































3-1

Dongfeng Motor Co., Ltd.

(**--изнашиваемые детали, *--специальные детали)

1601A-T0500

Блок сцепления









№

Номер запчасти

Наименование запчасти

Кол-во

**

*

1

1601130-T0500

Ведомый диск сцепления в сборе

1





2

1601090-T0500

Корзина сцепления в сборе

1





3

1601080-T0500

Выжимной подшипник сцепления в сборе

1





4

16Z02-01031

Шпилька

12





5

Q40310

Пружинчатая шайба

12





6

Q340B10

Гайка

12









































































































































3-2



Dongfeng Motor Co., Ltd.



1601E-T0400

Крепление кожуха сцепления



№

Номер запчасти

Наименование запчасти

Кол-во

**  *

1

Q150B1065-0H1

Болт

2





2

Q150B1060-0H1

Болт

10





3

Q40310

Пружинчатая шайба

2

































































































































































3-3



Dongfeng Motor Co., Ltd.



1606D-T0404

Стальные патрубки системы сцепления



№

Номер запчасти

Наименование запчасти

Кол-во

**  *

1

1606045-T0700

Промежуточный трубопровод от главного цилиндра сцепления
до пневмогидроусилителя в сборе

1





2

35N12-06805

Верхний кронштейн хомутика одинарной трубы

2







35E-06212

Резиновая втулка

1







Q150B0865

Болт

1







Q340B08

Гайка

1







Q40308

Плоская шайба

1







Q40108

Пружинчатая шайба

1





3

Q655B08

Штуцер проходной трубы

1





4

1606055-T0501

Задний  трубопровод  в  сборе  от  главного  цилиндра  сцепления
до пневмогидроусилителя

1













































































3-4



Dongfeng Motor Co., Ltd.



1606E-T0404                Гибкие патрубки в системе сцепления



№

Номер запчасти

Наименование запчасти

Кол-во

**  *

1

1606060-T0404

Задний шланг сцепления в сборе

1







RQ8551415

Защитный чехол

1







Q72314-9

Уплотнительное кольцо

1







Q41014

Стопорная шайба с внутренними зубами

1







Q351B14

Шестигранная тонкая гайка

1





2

1606040-T0400

Передний шланг в сборе

1







Q351B14

Шестигранная тонкая гайка

2







Q41014

Стопорная шайба с внутренними зубами

2







RQ8551415

Защитный чехол

1





3

35ZB8A-06105

Бандажная лента

1





4

1606037-T0300

Держатель переднего турбопровода

1





















































3-5

Dongfeng Motor Co., Ltd.



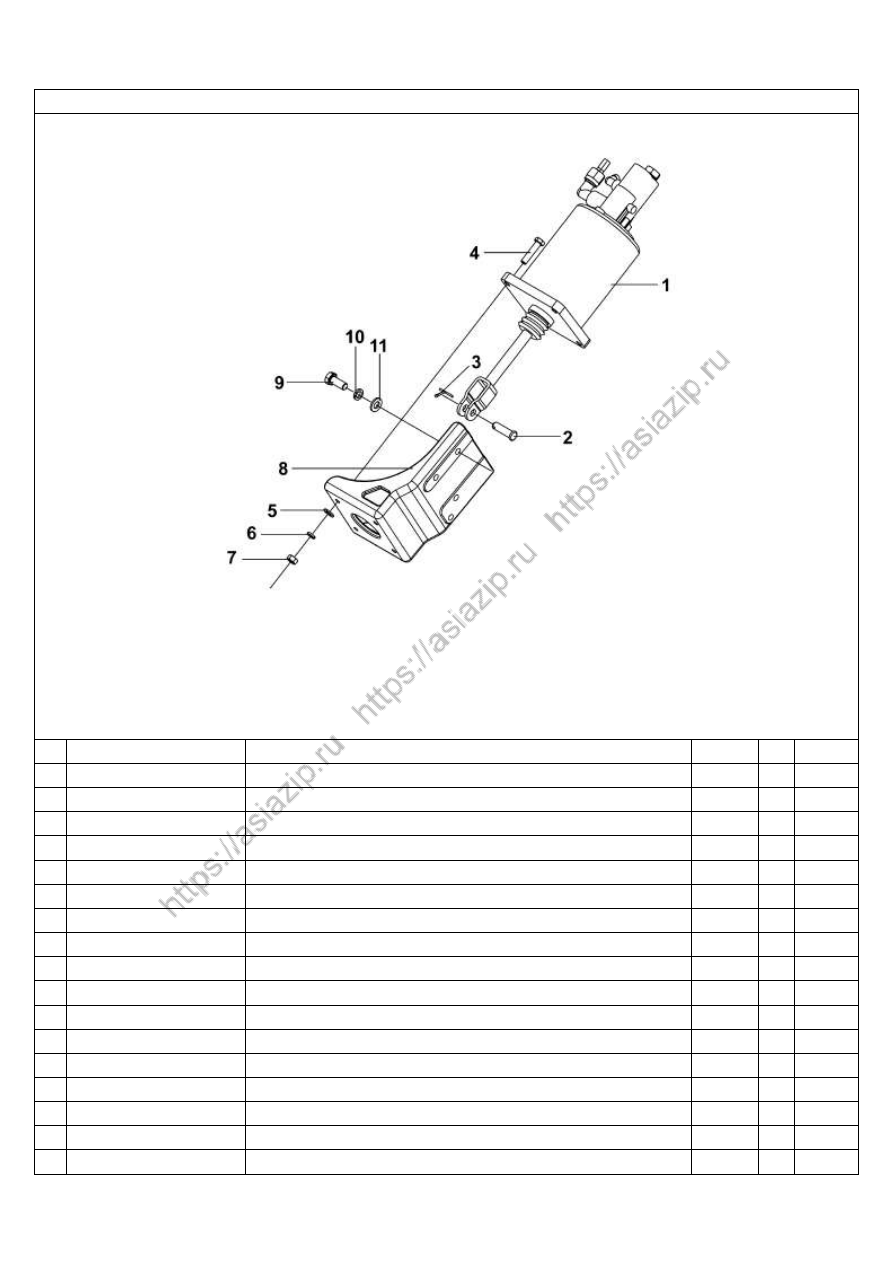

1608A-T0400                Компоновка пневмогидроусилителя сцепления





№

Номер запчасти

Наименование запчасти

Кол-во

**  *

1

1608010-T0400

Пневмогидроусилитель сцепления в сборе

1





2

Q510B1035

Палец

1





3

Q500B2520

Шплинт

1





4

Q150B0835

Болт

4





5

Q40108

Плоская шайба

4





6

Q40308

Пружинчатая шайба

4





7

Q340B08

Гайка

4





8

16ZB7C-02041

Кронштейн пневмогидроусилителя сцепления

1





9

Q150B1025

Болт

4





10  Q40310

Пружинчатая шайба

4





11  Q40110

Плоская шайба

4













































































3-6



Dongfeng Motor Co., Ltd.



1608C-T0400

Впускная трубка пневмогидроусилителя сцепления













№

Номер запчасти

Наименование запчасти

Кол-во

**  *

1

RQ85010200C

Нейлоновый шланг в сборе

1







RQ8551420

Защитный чехол

1























































































































































Q150B1055-0H1

Болт

2







Q150B1050-0H1

Болт

10







Q40310

Пружинчатая шайба

12





3-7



Dongfeng Motor Co., Ltd.



1700010-ZB7C0

        КПП в сборе



№

Номер запчасти

Наименование запчасти

Кол-во

**  *

1

1700010-ZB7C0

Система КПП со сцеплением в сборе

1





































































































































































































3-8



Dongfeng Motor Co., Ltd.



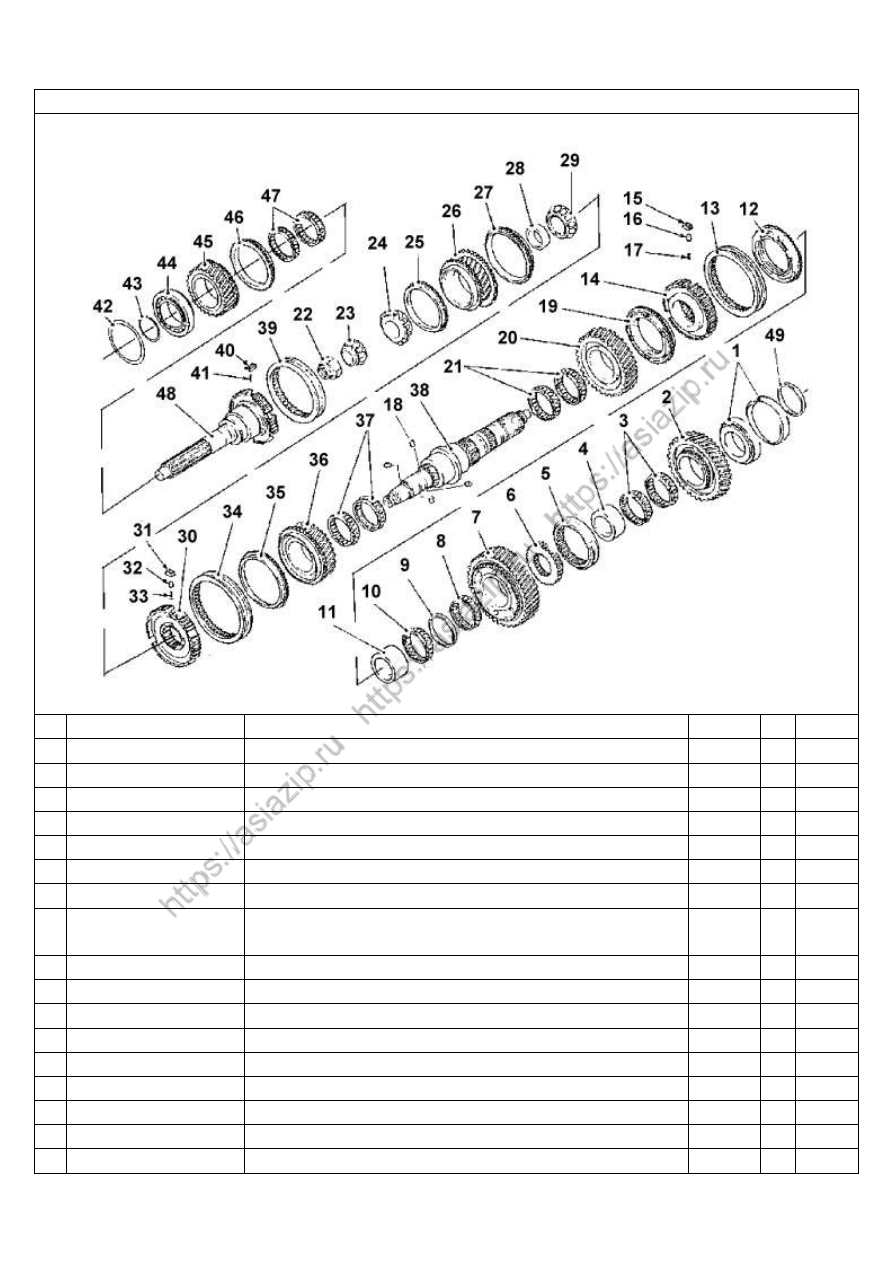

ZB7C0-DC12J-01

Первичный и вторичный вал в сборе



№

Номер запчасти

Наименование запчасти

Кол-во

**

*

1

DC12J150T-465

Задний подшипник второго вала

1





2

DC12J150T-171

Ведомая шестерня задней передачи

1





3

DC12J150T-435

Игольчатый подшипник задней передачи

2





4

DC12J150T-128

Бегунок игольчатого подшипника задней передачи

1





5

DC12J150T-117

Скользящая зубчатая втулка задней передачи

1





6

DC12J150T-116

Фиксированное гнездо шестерни задней передачи

1





7

DC12J150T-110

Подшипник первой передачи в сборе

1





8

DC12J150T-440

Игольчатый подшипник первой передачи

1





9

DC12J150T-133

Разделительная втулка игольчатого подшипника первой
передачи

1





10  DC12J150T-440

Игольчатый подшипник первой передачи

1





11  DC12J150T-132

Бегунок игольчатого подшипника первой передачи

1





12  DC12J150T-120

Синхронизатор первой передачи в сборе

1





13  DC12J150T-147

Скользящая зубчатая втулка первой и второй передачи

1





14  DC12J150T-146A

Фиксированное гнездо шестерни первой и второй передачи

1





15  DC6J90AT-184

Гнездо запорного штифта синхронизатора

3





16  DC6J90AT-183

Запорный штифт синхронизатора

3





17  DC12J150T-958

Пружина синхронизатора

3





3-9



Dongfeng Motor Co., Ltd.



ZB7C0-DC12J-01

Первичный и вторичный вал в сборе



№

Номер запчасти

Наименование запчасти

Кол-во

**  *

18  DC12J150T-129

Палец

4





19  DC12J150T-170

Синхронизатор второй передачи в сборе

1





20  DC12J150T-115

Шестерня второй передачи в сборе

1





21  DC12J150T-445

Игольчатый подшипник вводного вала и второй передачи

2





22  DC12J150T-145

Передняя стопорная шайба второго вала

1





23  DC12J150T-460

Передний подшипник второго вала

1





24  DC12J150T-450

Подшипник шестерни четвёртой передачи

1





25  DC12J150T-033

Синхронное кольцо вспомогательной коробки

1





26  DC12J150T-140

Шестерня четвертой передачи в сборе

1





27  DC12J150TA-182

Синхронное кольцо третьей и четвертой передачи

1





28  DC12J150T-921

～929



Разделительная втулка подшипника шестерни четвертой
передачи

1 для

каждого





29  DC12J150T-450

Подшипник шестерни четвёртой передачи

1





30  DC12J150T-136

Фиксированное гнездо шестерни третьей и четвертой передачи

1





31  DC6J90TA-184

Гнездо запорного штифта синхронизатора

3





32  DC6J90TA-183

Запорный штифт синхронизатора

3





33  DC6J90TB-186

Пружина синхронизатора

3





34  DC12J150T-137

Скользящая зубчатая втулка третьей и четвёртой передачи

1





3-10



Dongfeng Motor Co., Ltd.



ZB7C0-DC12J-01

Первичный и вторичный вал в сборе





№

Номер запчасти

Наименование запчасти

Кол-во

**  *

35  DC12J150T-182

Синхронное третьей передачи

1





36  DC12J150T-130

Шестерня третьей передачи в сборе

1





37  DC12J150T-455

Игольчатый подшипник третьей передачи

2





38  DC12J150T-105

Второй вал КПП

1





39  DC12J150T-119

Зубчатая втулка КПП

1





40  DC12J150T-624

Стопорный блок синхронизатора вспомогательной коробки

3





41  DC12J150T-039

Пружина синхронизатора вспомогательное коробки

3





42  DC12J150T-930

～

951

Регулировочная прокладка подшипника первого вала

1 для

каждого





43  DC12J150T-037

Борткольцо вводного вала

1





44  DC12J150T-410

Подшипник вводного вала

1





45  DC12J150T-035

Шестерня вводного вала в сборе

1





46  DC12J150T-033

Синхронное кольцо вспомогательной коробки

1





47  DC12J150T-445

Игольчатый подшипник первого вала

2





48  DC12J150TMA02-031

Первый вал КПП

1





49  DC12J150T-933

Шайба

1





























3-11



Dongfeng Motor Co., Ltd.



ZB7C0-DC12J-01

Первичный и вторичный вал в сборе



№

Номер запчасти

Наименование запчасти

Кол-во

**  *



DC12J150T-121

Внешнее  коническое  кольцо  синхронизатора  первой  и  второй
передачи

1







DC12J150TM-122

Синхронное кольцо первой передачи

1







DC12J150T-120

Синхронизатор первой передачи в сборе

1







DC12J150T-113

Насадка конического кольца синхронизатора первой передачи

1







DC12J150TM-123

Внутреннее  коническое  кольцо  синхронизатора  первой  и
второй передачи

1







DC12J150T-124

Насадка конического кольца синхронизатора второй передачи

1







DC12J150T-126

Синхронное кольцо второй передачи

1







DC12J150T-189

Коническое кольцо синхронизатора третьей передачи

1







DC12J150T-181

Коническое кольцо синхронизатора четвертой передачи

1







DC12J150T-621

Внешнее  коническое  кольцо  синхронизатора  вспомогательной
и тихой передачи

1



















DC12J150TA-100

Второй вал в сборе

1



















DC12J150T-MA02-040

Крышка подшипника и сальник первого вала в сборе

1



















DC12J150T-155

Зубчатая втулка и гнездо первой и второй передачи в сборе

1







DC12J150T-125

Зубчатая втулка и гнездо третьей и четвёртой передачи в сборе

1





3-12



Dongfeng Motor Co., Ltd.



ZB7C0-DC12J-02          Промежуточный вал



№

Номер запчасти

Наименование запчасти

Кол-во

**

*

1

DC12J150T-092

Валик зацепленной шестерни задней передачи

1





2

DC12J150T-084

Борткольцо толкающего подшипника

2





3

DC12J150T-083

Толкающий игольчатый подшипник

2





4

DC12J150T-082

Зацепленная шестерня задней передачи

1





5

DC12J150T-430

Игольчатый подшипник постояного сцепленной шестерни для
задней передачи

2





6

DC12J150T-651

～

667

Регулировочная

прокладка

заднего

подшипника

промежуточного вала

1

выбор





7

DC12J150T-425

Задний подшипник промежуточного вала

1





8

DC12J150T-048

Промежуточный вал

1





9

DC6J90TA-054

Шпонка

1





10  DC12J150T-055

Шпонка

1





11  DC12J150T-051

Шестерня четвертой передачи по промежуточному валу

1





12  DC12J150T-056

Сцепленная шестерня промежуточного вала

1





13  DC12J150T-053

Переднее борткольцо промежуточного вала

1





14  DC12J150T-420

Передний подшипник промежуточного вала

1





15  DC12J150T-061

Подложка-термокомпесатор промежуточного вала

1





























3-13



Dongfeng Motor Co., Ltd.



ZB7C0-DC12J-03          Вспомогательный вал



№

Номер запчасти

Наименование запчасти

Кол-во

**  *

1

DC12J150T-(652-662)

Регулировочная

прокладка

заднего

подшипника

промежуточного вала

1

выбор





2

DC12J150T-480

Задний подшипник вторичного промежуточного вала

1





3

DC9J150T-648

Вторичный промежуточный вал

1





4

DC12J150T-475

Передний подшипник вторичного промежуточного вала

1





5

DC12J150T-167

Фланцевая гайка

1





6

DC12J150T-166

Фланцевое кольцо

1





7

DC12J150T-160

Выступ выводного вала в сборе

1





8

DC12J150T-156

Сальник крышки заднего подшипника

1





9

DC12J150T-157

Подшипник

1





10  DC12J150TMA01-521

Ведущая шестерня спидометра

1





11  DC12J150T-490

Задний подшипник вспомогательного выходного вала

1





12  DC12J150T-611

Распорная шайба вторичной шестерни низкой передачи

1





13  DC12J150TA-612

Вспомогательная шестерня низкой передачи

1





14  DC12J150T-495

Вторичный игольчатый подшипник низкой передачи

2





15  DC12J150TM-620

Вспомогательный синхронизатор нежней передачи в сборе

1





16  DC12J150T-617

Скользящая зубчатая втулка демультипликатора

1





17  DC12J150T-615

Вспомогательный выходной вал

1





3-14



Dongfeng Motor Co., Ltd.



ZB7C0-DC12J-03          Вспомогательный вал



№

Номер запчасти

Наименование запчасти

Кол-во

**  *

18  DC12J150T-624

Стопорный блок синхронизатора демультипликатора

3





19  DC12J150T-626

Ступенчатая пружина синхронизатора демультипликатора

3





20  DC12J150TM-633

Вспомогательное синхронизационное кольцо высшей передачи

1





21  DC12J150TM-644

Коническое  кольцо  вспомогательное  синхронизатора  высшей
передачи

1





22  DC12J150T-485

Передний подшипник вспомогательного выходного вала

1





23  DC12J150T-637

Стопорная прокладка контрогайки второго вала

1





24  DC12J150T-636

Задняя контрогайка второго вала

1





25  DC12J150TA-641

Вспомогательная шестерня высшей передач

1





26  DC12J150T-639

Герметическое  кольцо  вспомогательной  шестерни  высшей
передачи

2





















































3-15



Dongfeng Motor Co., Ltd.



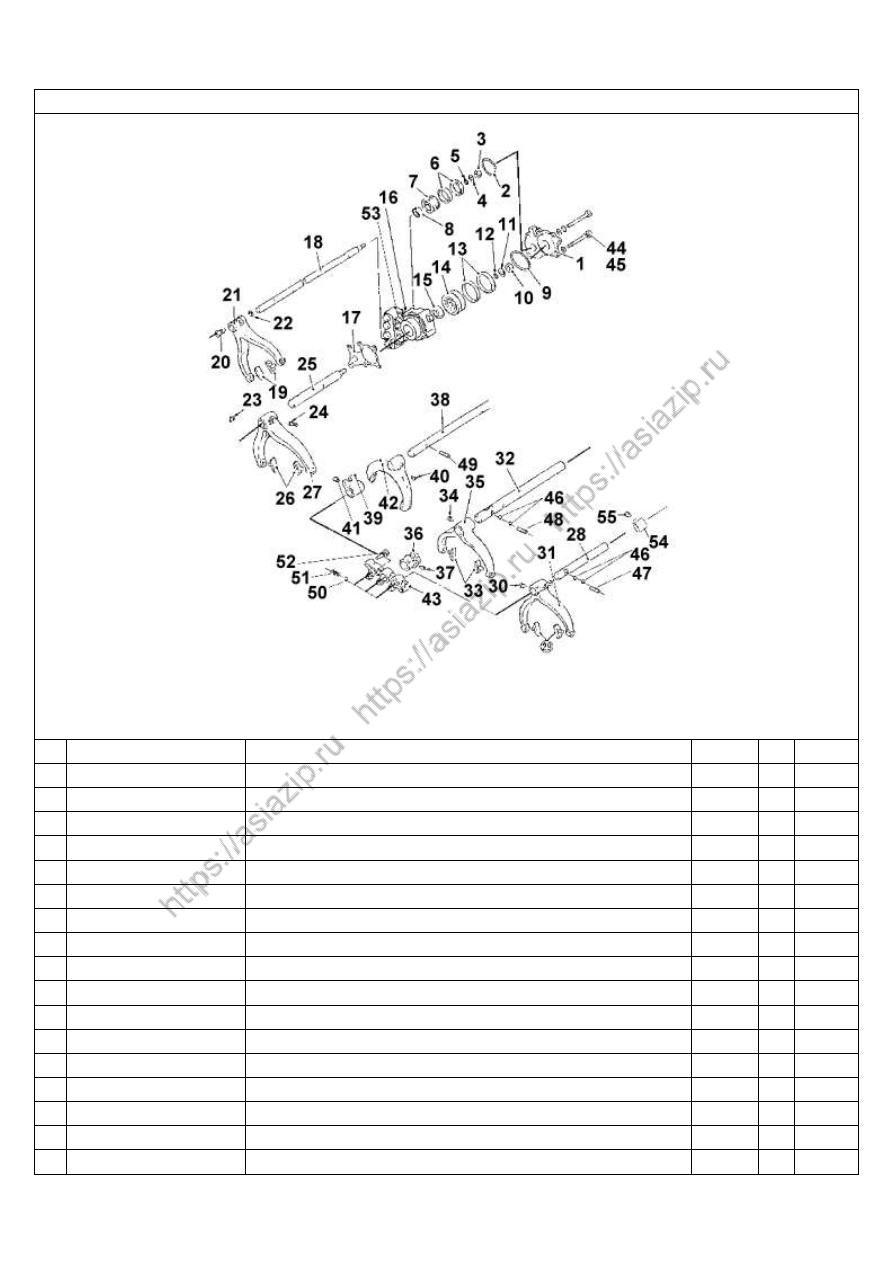

ZB7C0-DC12J-04

Блок управления КПП



№

Номер запчасти

Наименование запчасти

Кол-во

**  *

1

DC12J150T-682

Головка цилиндра

1





2

DC12J150T-688

Уплотнительное кольцо

1





3

DC12J150T-699

Самоблокировочная гайка

1





4

Q40112

Плоская шайба

1





5

DC12J150T-686

Кольцо ступенчатого вильчатого валика

1





6

DC12J150T-685

Уплотнительное кольцо поршня ступенчатого демультипликатора

2





7

DC12J150T-684

Поршень цилиндра ступенчатого демультипликатора

1





8

DC12J150T-683

Уплотнительное кольцо ступенчатого вилочного валика

1





9

DC12J150T-698

Уплотнительное кольцо

1





10  DC12J150T-697

Стопорная гайка

1





11  Q40116

Плоская гайка

1





12  DC12J150T-696

Кольцо ступенчатого вилочного валика

1





13  DC12J150T-695

Уплотнительное кольцо поршня ступенчатого демультипликатора

2





14  DC12J150T-694

Поршень цилиндра ступенчатого демультипликатора

1





15  DC12J150T-693

Уплотнительное кольцо ступенчатого вилочного валика

1





16  DC12J150T-681

Цилиндр управления демультипликатором

1





17  DC12J150T-691

Бумажная прокладка цилиндра

1





3-16



Dongfeng Motor Co., Ltd.



ZB7C0-DC12J-04

Блок управления КПП



№

Номер запчасти

Наименование запчасти

Кол-во

**  *

18  DC12J150T-225

Ступенчатый вилочный валик в сборе

1





19  DC12J150T-217

Скользящий блок вилки

2





20  DC12J150T-223

Палец вилки

1





21  DC12J150T-222

Вилка переключения передач

1





22  DC12J150T-224

Проволочное борткольцо

1





23  DC12J150T-674

Проволочное борткольцо

1





24  DC12J150T-673

Палец вилки

1





25  DC12J150TM-671

Вилочный валик

1





26  DC12J150T-217

Скользящий блок вилки

1





27  DC12J150T-218

Вилка переключения передач

1





28  DC12J150TM-261

Вилочный валик переключения пятой и шестой передачи

1





29  DC12J150T-217

Скользящий блок вилки

2





30  DC12J150T-218

Коническая пробка

1





31  DC12J150TM-262

Вилка переключения пятой и шестой передачи

1





32  DC12J150T-251

Вилочный валик переключения 1-ой, 2-ой, 3-ей и 4-ой передач

1





33  DC12J150T-217

Скользящий блок вилки

2





34  DC12J150T-218

Коническая пробка

1





3-17



Dongfeng Motor Co., Ltd.



ZB7C0-DC12J-04

Блок управления КПП



№

Номер запчасти

Наименование запчасти

Кол-во  **  *

35  DC12J150T-252

Переключательная вилка 1-ой, 2-ой, 3-ей и 4-ой передачи

1





36  DC12J150T-253

Направляющий блок 1-ой, 2-ой, 3-ей и 4-ой передачи

1





37  DC12J150T-218

Коническая пробка

1





38  DC12J150TM-241

Вилочный валик задней передачи

1





39  DC12J150TM-243

Направляющий блок задней передачи

1





40  DC12J150T-218

Коническая пробка

1





41  DC12J150T-218

Коническая пробка

1





42  DC12J150T-242

Переключательная вилка задней передачи

1





43  DC12J150T-216

Гнездо переключательной вилки

1





44  GB9074.15-88|M10×1.15×100  Компоновка болтов

6





45  GB9074.15-88|M10×1.15×30

Компоновка болтов

1





46  Q966143

Стальной шар

4





47  DC12J150T-292

Палец блокировки

1





48  DC12J150T-293

Палец блокировки

1





49  DC12J150T-296

Палец выключателя холостой передачи

1





50  Q966111

Стальной шар

3





51  DC12J150T-291

Пружина вилочного валика

3





3-18



Dongfeng Motor Co., Ltd.



ZB7C0-DC12J-04

Блок управления КПП



№

Номер запчасти

Наименование запчасти

Кол-во  **  *

52  GB74.15-88|M10×1.25×50  Компоновка болтов

2





53  DC12J150T-735

Электромагнитный клапан пневмоцилиндра в сборе

1





54  DC12J150TM-263

Направляющая втулка 5-ой и 6-ой передачи

1





55  DC12J150T-218

Коническая пробка

1































DC12J150T-297

Палец блонировки задней передачи

1

























































































3-19



Dongfeng Motor Co., Ltd.



ZB7C0-DC12J-05

Корпус сцепления





№

Номер запчасти

Наименование запчасти

Кол-во

**  *

1

DC9J150T-853

Вентиляционная крышка сцепления

1





2

DC9J150T-854

Прокладка вентиляционной крышки

1





3

DC12J150T-858

Сальник разделенного вала

4





4

DC12J150T-857

Игольчатый подшипник разделенного вала

2





5

Q701B70

Изгибная масленка

2





6

DC12J150T-855

Нижняя крышка переднего корпуса

1





7

DC12J150T-856

Прокладка нижней крышки

1





8

DC12J150T-403

Уплотнительная прокладка

1





9

DC9J150TMA02-016

Передний корпус в сборе

1





10  24N-01072

Пробка сливного отверстия в сборе

1





11  16N-02046

Втулка тяги разделенной вилки

1





12  16NM-02060

Вал и плечо вилки выжимного подшипника в сборе

1





13  16NM-02063

Вилка выжимного подшипника сцепления

2





14  4250N-128

Стопорный винт

2





























3-20



Dongfeng Motor Co., Ltd.



ZB7C0-DC12J-06

Корпус КПП







№

Номер запчасти

Наименование запчасти

Кол-во  **  *

1

DC12J150TMA02-041

Крышка подшипника первичного вала

1





2

DC12J110T-043

Сальник первичного вала

1





3

DC12J150T-042

Кольцо

1





4

DC12J150T-821

Масляный резервуар

1





5

DC12J150T-819

Резиновая опорная прокладка масляного резервуара

4





6

DC12J150T-402

Пробка

1





7

DC12J150T-403

Уплотнительная прокладка

1





8

DC12J150T-710

Датчик скорости шестерни

1





9

DC12J150T-026

Крышка отверстия для отбора мощности задней передаче

1





10  DC12J150T-098

Стопорный винт

1





11  DC12J150T-828

Масляный резервуар вспомогательного бака

1





12  DC12J150T-191

Крышка заднего подшипника второго вала

1





13  DC12J150T-815

Масляный фильтр в сборе

1





14  DC12J150T-816

Уилотнительная прокладка масляного фильтра

1





15  DC12J150T-013

Фиксированный круглый штифт

1





16  DC12J150T-013

Фиксированный круглый штифт

1





17  DC12J150T-044

Подложка-термокомпесатор первого вала

1





3-21



Dongfeng Motor Co., Ltd.



ZB7C0-DC12J-06

Корпус КПП





№

Номер запчасти

Наименование запчасти

Кол-во  **  *

18  GB9074.15-88

∣

M10×1.25×30  Компоновочные болты

7





19  GB9074.15-88

∣

M12×1.25×55  Компоновочные болты

15





20  GB9074.15-88

∣

M12×1.25×40  Компоновочные болты

3





21  GB9074.15-88

∣

M10×1.25×20  Компоновочные болты

8





22  GB9074.15-88

∣

M8×25

Компоновочные болты

2





23  DC12J150T-192

Шестигранный болт

6





24  GB9074.15-88

∣

M10×1.25×35  Компоновочные болты

2





25  DC12J150TM-020

Промежуточный корпус в сборе

1

















































































































3-22



Dongfeng Motor Co., Ltd.



ZB7C0-DC12J-07

Задняя крышка



№

Номер запчасти

Наименование запчасти

Кол-во

**  *

1

DC12J150T-403

Уплотнительная прокладка

1





2

24N-01072

Пробка сливного отверстия в сборе

1





3

DC12J150T-402

Пробка

1





4

DC12J150T-403

Уплотнительная прокладка

1





5

DC12J150T-013

Фиксированный круглый штифт

1





6

DC12J150T-649

Заднее уплотнительное кольцо вспомогательного
промежуточного вала

1





7

DC12J150T-710

Датчик скорости шестерни

1





8

DC12J150T-151

Задняя крышка

1





9

DC12J150T-157

Подшипник

1





10  DC12J150TMA01-522

Ведомая шестерня спидометра

1





11  DC12J150T-526

Соединитель гибкого валика спидометра

1





12  DC12J150T-605

Задняя часть корпуса

1





13  1700Т-528

Сальник спидометра в сборе

1





14  GB9074.15-88

∣

M12×1.25×55  Компоновочные болты

4





15  GB9074.15-88

∣

M12×1.25×95  Компоновочные болты

6





16  GB9074.15-88

∣

M12×1.25×40  Компоновочные болты

3





17  GB9074.15-88

∣

M12×1.25×55  Компоновочные болты

14





3-23



Dongfeng Motor Co., Ltd.



ZB7C0-DC12J-08                Верхняя крышка





№

Номер запчасти

Наименование запчасти

Кол-во

**  *

1

DC12J150TM-376

Заглушка

1





2

DC12J150TM-375

Контрогайка

1





3

DC12J150TM-374

Шайба

1





4

DC6J90TA-350

Вентиляционная пробка в сборе

1





5

DC12J150TM-313

Втулка переключения передач

2





6

DC12J150TMA02-324

Коромысло выбора передачи

1





7

DC12J150T-712

Выключатель

1





8

DC12J150TM-377

Резиновый чехол

1





9

DC12J150TM-318

Гнездо пружины

1





10  DC12J150TM-312

Валик-втулка переключения передач

Ⅰ









11  DC12J150TM-320A

Валик-втулка переключения передач с коромыслом в сборе







12  DC12J150TM-313

Валик-втулка переключения передач

Ⅱ









13  DC12J150TM-327

Затухающая пружина для 5-ой и 6-ой передачи







14  DC12J150TM-314

Гнездо затухающей пружины для 5-ой и 6-ой передачи







15  DC12J150TM-317

Сальник валик-втулки переключения передач







16  DC12J150TM-328

Круглый штифт







17  DC12J150TM-301

Верхняя крышка







3-24



Dongfeng Motor Co., Ltd.



ZB7C0-DC12J-08                Верхняя крышка





№

Номер запчасти

Наименование запчасти

Кол-во

**  *

18  DC12J150T-338

Стопорный винт

1





19  DC12J150T-286

Законтренный штифт

1





20  DC12J150T-285

Законтренная пружина

1





21  DC6J90TB-368

Гнездо затухающей пружины переключения передач

1





22  DC12J150T-316

Гнездо пружины

1





23  DC12J150T-285

Законтренная пружина

1





24  DC12J150TM-318

Сальник валика переключения передач

1





25  DC12J150T-303

Крышка цилиндра

1





26  GB9074.15-88

∣

M8×25

Компоновочный е болты

3





27  DC12J150TMA02-321

Валик переключения передач

1





28  Q966064

Стальной шар

1





29  Q966095

Стальной шар

1





30  DC6J90TB-367

Затухающая пружина переключения передач

1





31  DC6J90TB-368

Гнездо затухающей пружины переключения передач

1





32  DC12J150T-305

Прошень

1





33  DC12J150T-304

Кольцо

1





34  DC12J150T-356

Круглый штифт

1





3-25



Dongfeng Motor Co., Ltd.



ZB7C0-DC12J-08

Верхняя крышка





№

Номер запчасти

Наименование запчасти

Кол-во

**  *

35  DC12J150T-357

Круглый штифт

1





36  DC12J150TM-

Рычаг переключения передач

1





37  DC12J150T-309

Уплотнительное кольцо

1





38  DC12J150T-307

Уплотнительное кольцо

1





39  4201ND-010

Гидроусилитель в сборе

1































DC12J150TMA02-030

Верхняя крышка в сборе

1

















































































































3-26



Dongfeng Motor Co., Ltd.



1703A-T0900

Рычаг переключения передач











№

Номер запчасти

Наименование запчасти

Кол-во

**  *

1

17ZB7C-03080

Рукоятка коробки передач в сборе

1







Q5220424

Круглый штифт

1

























































































































































































3-27



Dongfeng Motor Co., Ltd.



1703B-T0900

Тяга переключения передач



№

Номер запчасти

Наименование запчасти

Кол-во

**  *



1703405-T0900

Рычаг переключения передач в сборе

1







Q150B0820

Болт

3







Q40308

Пружинчатая шайба

3







Q40110

Плоская шайба

1







Q500B2526

Шплинт

1







RQ38710

Тонкая шлицевая гайка

1





1

17ZB1-03054

Гнездо шара рычага переключения передач

2





2

17ZB1-03052

Манжета шара рычага переключения передач

2





3

17ZB1-03053

Корончатая пружина

2





4

17ZB1-03056

Кронштейн пылезащитного чехола

1





5

17ZB1-03057

Пылезащитный чехол

1





6

17ZB1B-03062

Зажимное кольцо пружины

1





7

1703451-T0900

Рычаг переключения передач

1







1703450-T0900

Рычаг переключения передач(включая детали №1-7)

1





8

17ZB1-03025

Сваренная втулка тяги переключения передач в сборе

1





9

17ZB1-03026

Чашевидная пластина

1





10  17ZB1-03029

Ограничительный блок валика тяги переключения передач

1





3-28



Dongfeng Motor Co., Ltd.



1703B-T0501

Тяга переключения передач



№

Номер запчасти

Наименование запчасти

Кол-во

**  *

11  Q5280420

Цилиндрический палец

1





12  17ZB1-03030-B

Блок тяги переключения передач и сваренный валик в сборе

1





13  17ZB1-03037

Нажимная

пружина

ограничительного

блока

тяги

переключения передач

1





14  Q43609

Разрезное борткольцо

2





15  17ZB1-03036-B

Палец вилки тяги переключения передач

1





16  Q351B14

Тонкая гайка

1





17  17ZB3-03011

Гнездо шарообразного пальца

1





18  17ZB3-03016

Пробка

1





19  17ZB3-03013

Нижняя шаровидная манжета

1





20  17ZB3-03012

Шаровая головка в сборе

1





21  17ZB3-03017

Верхняя шаровидная манжета

1





22  17ZB3-03018

Пылезащитный чехол

1





23  17ZB3-03014

Корончатая пружина

1







17ZB3-03010

Шаровидный узел в сборе

1





24  1703420-T0900

Сваренный валик тяги в сборе

1





























3-29



Dongfeng Motor Co., Ltd.



1703F-T0900

Одинарная тяга управления коробкой передач









№

Номер запчасти

Наименование запчасти

Кол-во

**  *

1

1703110-T0900

Тяга в сборе

1





2

1703110-T0900

Тяга

1





3

Q350B10

Тонкая гайка

4





4

17N-03100-B

Шаровидный узел в сборе

1





5

Q40310

Пружинчатая шайба

4





6

17ZB7C-03071

Кронштейн для опоры рычага переключения передач

1





7

17N-03105-B

Шаровидный узел в сборе

1





8

Q151B1025

Болт

2

















































































































3-30
