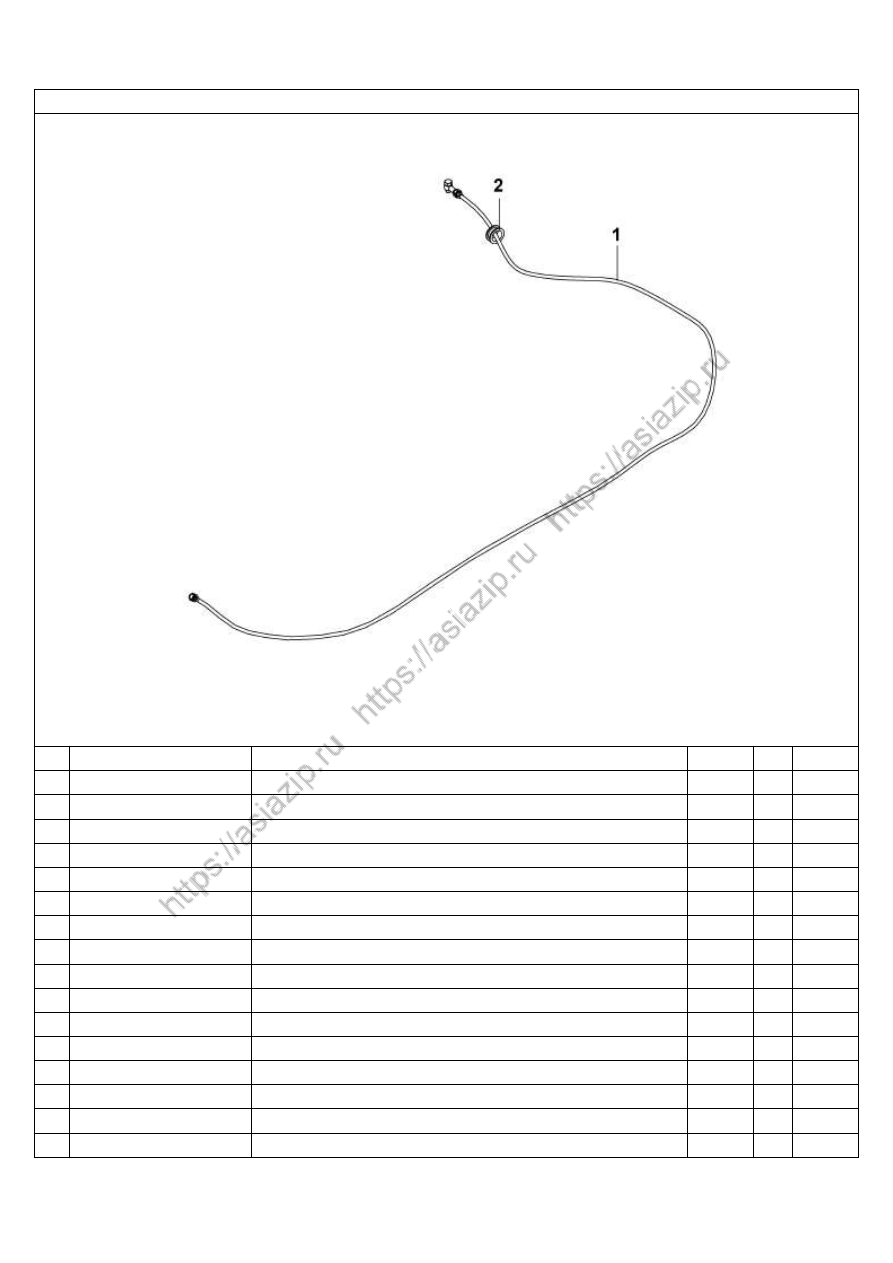

Седельный тягач Dongfeng DFL4251A-T04-001-010A. Каталог запчастей (2006 год) - часть 4

Dongfeng Motor Co., Ltd.



1104C-T0400                Тоиливная магистраль возврата топлива









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

RQ860B10340

Шланг подачи топлива

1







RQ8551230

Защитный чехол

1





2

3724901-T0100

Кожух

1

































































































































































2-9



Dongfeng Motor Co., Ltd.



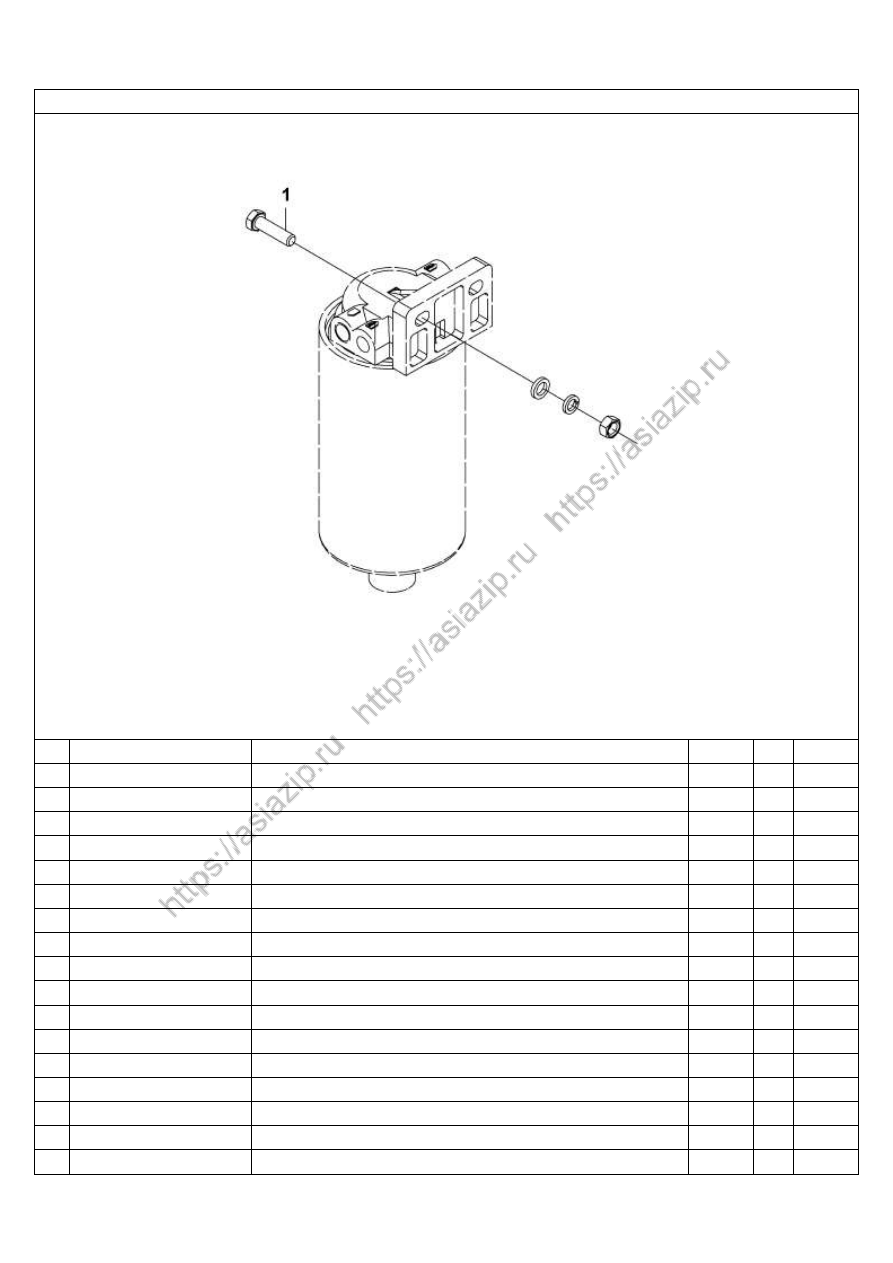

1105B-T0400                Установка топливного фильтра грубой очистки





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

Q150B0830

Болт

2







Q349B08

Гайка

2







Q40108

Плоская шайба

2







Q40308

Пружинчатая шайба

2

































































































































































2-10



Dongfeng Motor Co., Ltd.



1108K-T0500

Крепление акселератора















No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

11Z66-08145

Возвратная пружина в сборе

1







Q68606

Прижимная пластина одинарной трубы

2

























































































































































































2-11



Dongfeng Motor Co., Ltd.



1108N1-09



Крепление вспомогательного троса управления









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

Q510B0614

Палец

1





2

Q40106

Плоская шайба

1





3

Q500B1620

Шплинт

1





4

NZ66-120-1

Нейлоновая крепежная лента

3

































































































































































2-12



Dongfeng Motor Co., Ltd.



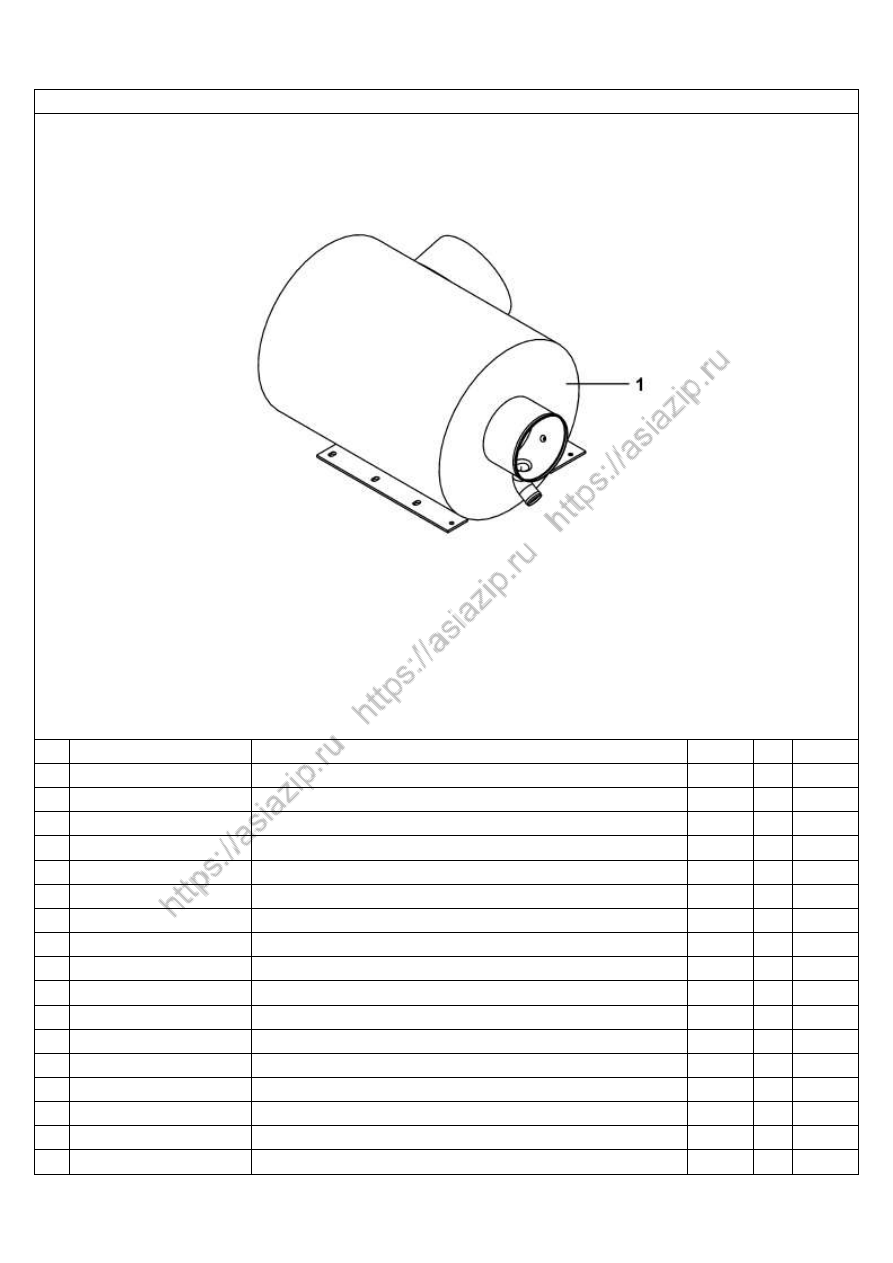

1109A1-ZD2A



Воздухоочиститель









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

1109ZD2A-001

Воздухоочиститель в сборе

1





































































































































































































2-13



Dongfeng Motor Co., Ltd.



1109B1-ZD10

Компоновка держателя воздухоочистителя







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

1109017-T0100

Усилительная пластина кронштейна воздухоочистителя

2





2

1109016-T0100

Кронштейн воздухоочистителя

2





3

1109013-K0100

Усилительный кронштейн

2





4

Q40212

Большая шайба

4





5

Q150B1240

Болт

2







Q40112

Плоская шайба

4







Q40312

Пружинчатая шайба

4







Q340B12

Гайка

4





6

Q150B1025

Болт

6







Q40110

Плоская шайба

6







Q40310

Пружинчатая шайба

6







Q340B10

Гайка

6





7

1109011-K0100

Блок-подушка

2





8

Q150B1240

Болт

6







Q40112

Плоская шайба

6







Q40312

Пружинчатая шайба

6







Q340B12

Гайка

6





2-14



Dongfeng Motor Co., Ltd.



1109C-T0500

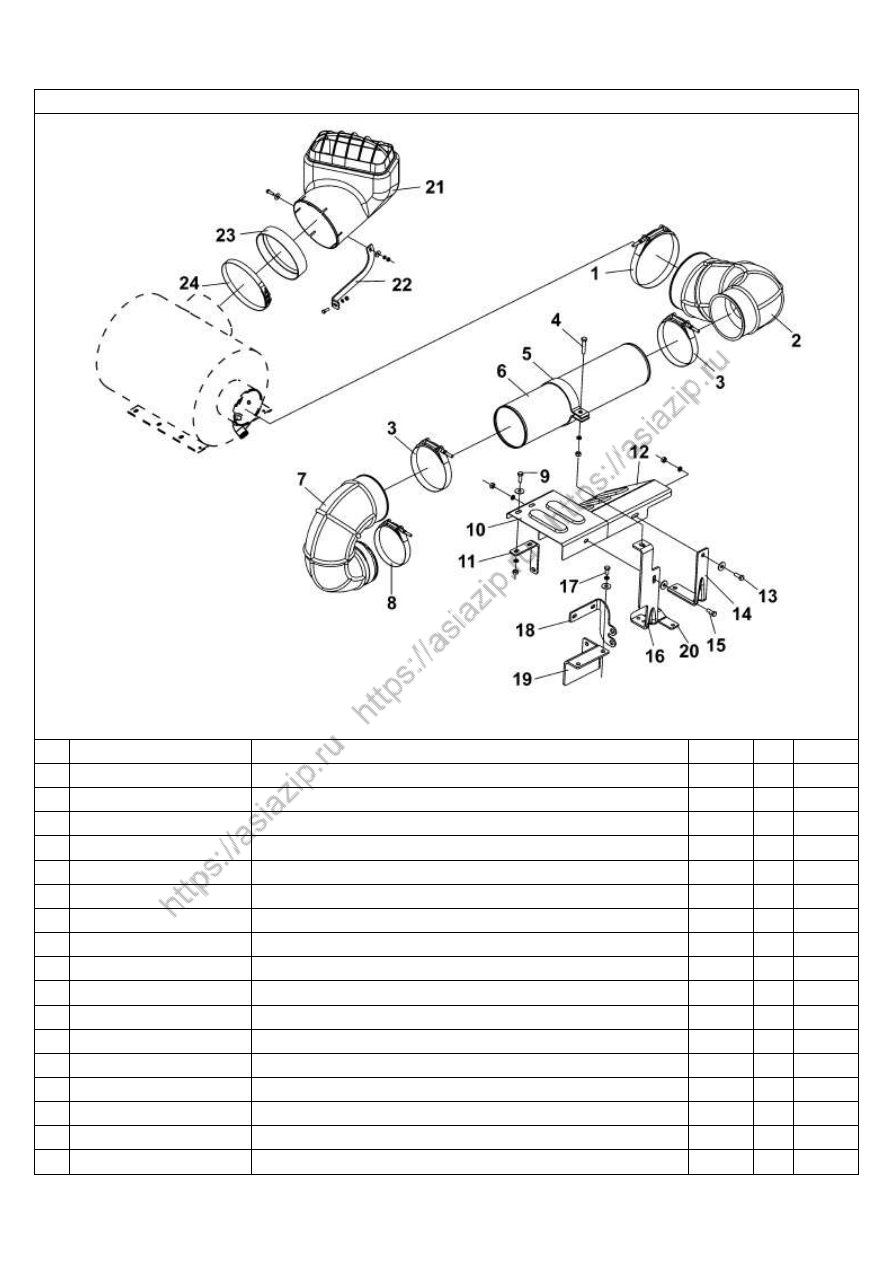

Пневматические входные трубы от воздушного фильтра до двигателя



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

RQ677160

Замковый хомут

1





2

1109027-T0500

Резиновая впускная труба

1





3

RQ677130

Замковый хомут

2





4

Q150B0835

Болт

1







Q40108

Плоская шайба

1







Q40308

Пружинчатая шайба

1







Q340B08

Гайка

1





5

1109034-T0500

Хомут

1





6

1109024-T0500

Патрубок

1





7

1109021-T0500

Резиновая впускная труба

1





8

RQ677115

Замковый хомут

1





9

Q150B0825

Болт

2







Q40108

Плоская шайба

2







Q40308

Пружинчатая шайба

2







Q340B08

Гайка

2





10  1109028-T0500

Теплоизоляционный экран

1





11

1109094-T0500

Кронштейн теплоизоляционного экрана С

1





2-15



Dongfeng Motor Co., Ltd.



1109C-T0500

Пневматические входные трубы от воздушного фильтра до двигателя



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

12  1109099-T0500

Теплоизоляционный экран B

1





13  Q150B0825

Болт

1







Q40208

Большая шайба

1







Q40308

Пружинчатая шайба

1







Q340B08

Гайка

1





14  1109096-T0500

Кронштейн теплоизоляционного экрана A

1





15  Q150B0820

Болт

1







Q40108

Плоская шайба

1







Q40308

Пружинчатая шайба

1







Q340B08

Гайка

1





16  1109031-K0700

Кронштейн впускной трубы

1





17  Q150B0825

Болт

2







Q40208

Большая шайба

2







Q40308

Пружинчатая шайба

2







Q340B08

Гайка

2





18  1109097-T0500

Кронштейн теплоизоляционного экрана B

1





19  12ZB7C-03031

Кронштейн

1





2-16



Dongfeng Motor Co., Ltd.



1109C-T0500

Пневматические входные трубы от воздушного фильтра до двигателя



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

20  1109031-T0500

Кронштейн впускной трубы

1





21  11ZD2A-09040

Задний воздухозаборник в сборе

1





22  11ZD2A-09044

Кронштейн заднего воздухозаборника

1







Q150B0830

Болт

2







Q40208

Большая шайба

3







Q40308

Пружинчатая шайба

2







Q340B08

Гайка

2





23  11ZD2A-09047

Уплотнительная шайба

1





24  RQ677B225

Замковый хомут

1





































































































2-17



Dongfeng Motor Co., Ltd.



1109J1-ZD2A

Сигнализатор засоренности воздушного фильтра











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

JK-442.014

Хомут горловины

2





2

1109092-T0100

Резиновый шланг сигнализатора засоренности

1







RQ8551220

Защитный чехол

1





3

Q68614-E

Прижимная пластина одинарной трубы

1







Q150B0830

Болт

1







Q40108

Плоская шайба

1







Q40308

Пружинчатая шайба

1







Q340B08

Гайка

1

















































































































2-18



Dongfeng Motor Co., Ltd.



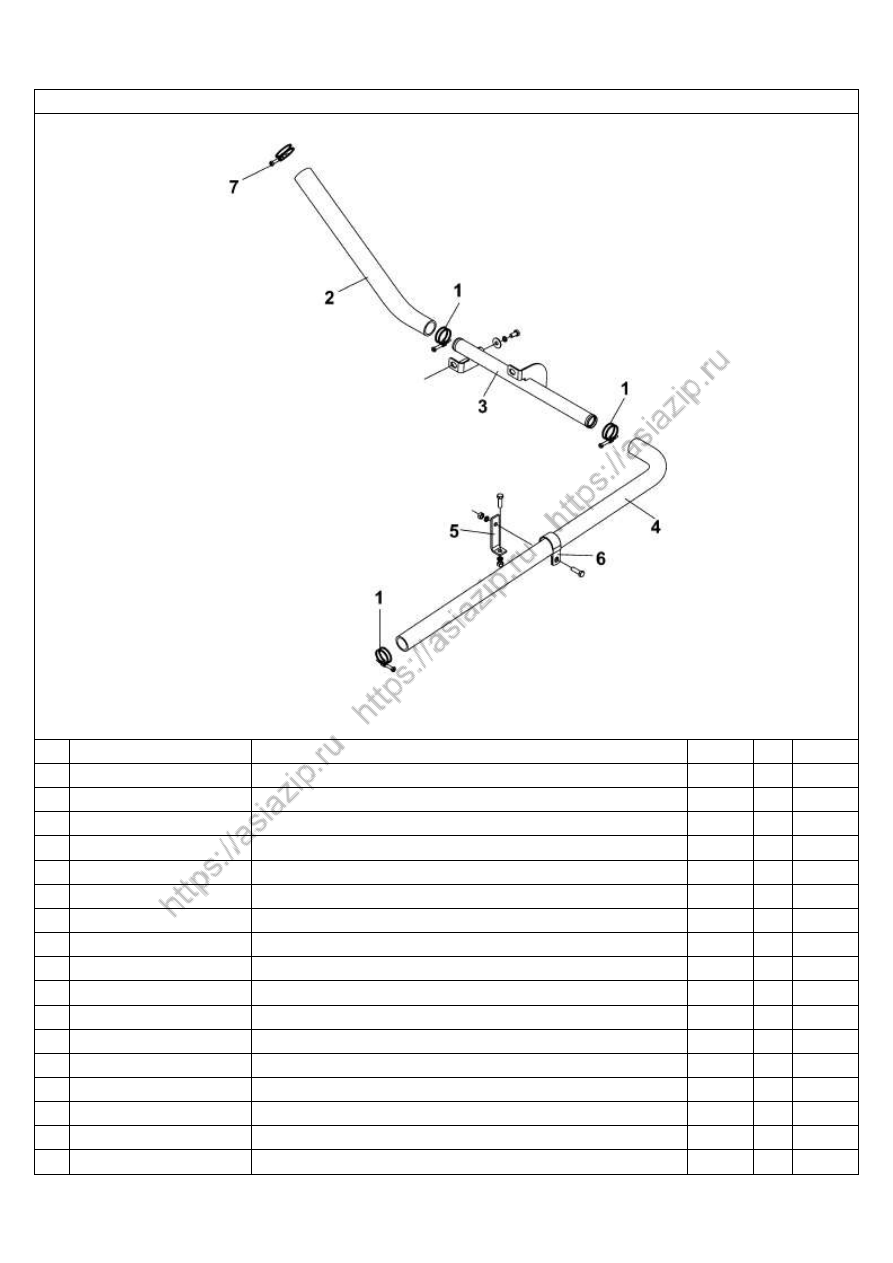

1109L-T0500

Воздушные патрубки компрессора



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

Q67240

Двухпроволочный хомут

3





2

1109116-T0500

Впускная труба компрессора

1





3

1109115-T0500

Впускная труба компрессора в сборе

1







Q150B0816

Болт

1







Q40108

Плоская шайба

1







Q40308

Пружинчатая шайба

1





4

11Z45-09040

Впускная труба компрессора

1





5

34ZB1-05071

Кронштейн

1







Q150B0830

Болт

2







Q40108

Плоская шайба

2







Q40308

Пружинчатая шайба

2







Q340B08

Гайка

2





6

34N-06016

Прижим одинарной трубы

1





7

Q67245

Двухпроволочный хомут

1









































2-19



Dongfeng Motor Co., Ltd.



1118A1-ZB6

Промежуточный охладитель воздуха











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

1118ZB6-001

Промежуточный охладитель в сборе

1





































































































































































































2-20



Dongfeng Motor Co., Ltd.



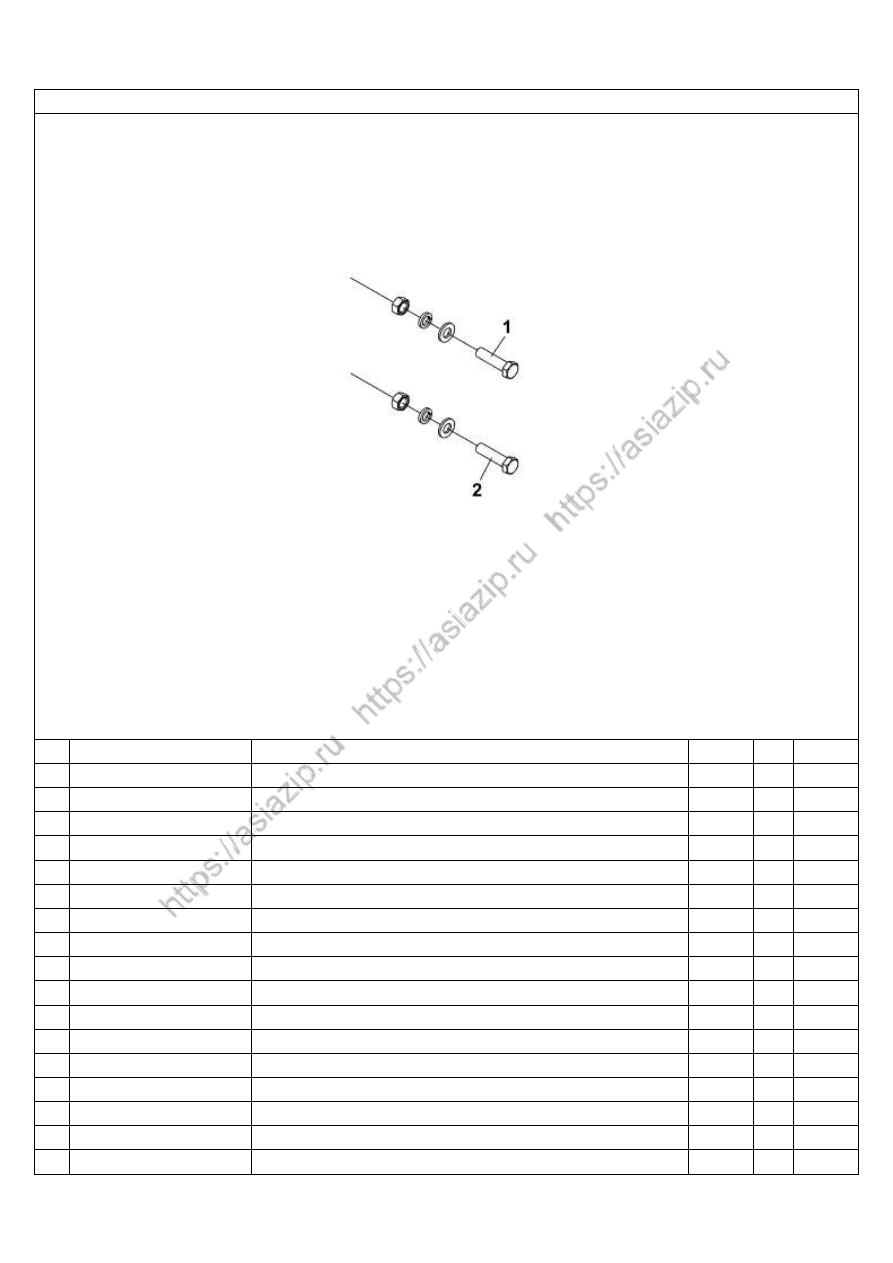

1118B1-ZB6

Крепеж промежуточного охладителя













No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

Q150B0822

Болт

4







Q40108

Плоская шайба

4







Q40308

Пружинчатая шайба

4







Q340B08

Гайка

4





2

Q150B0825

Болт

4







Q40108

Плоская шайба

4







Q40308

Пружинчатая шайба

4







Q340B08

Гайка

4

















































































































2-21



Dongfeng Motor Co., Ltd.



1118C1-ZB7C

Соединитель промежуточного охладителя и крепежные детали







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

RQ677100

Замковый хомут

7





2

1119123-K0700

Резиновый шланг А

1

1



3

11ZB7C-18012

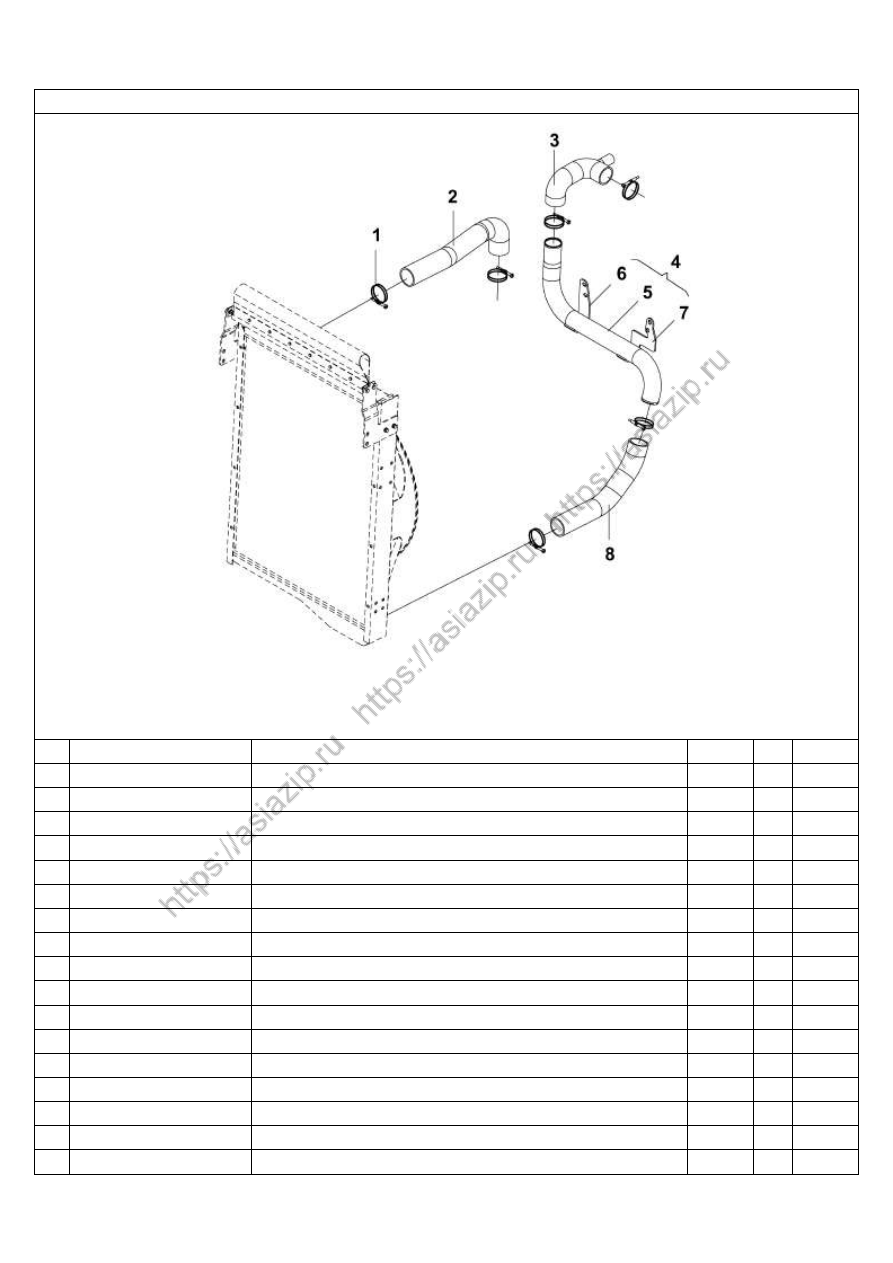

Впускная труба промежуточного охладителя

1





4

11ZB1-18014

Резиновый патрубок

1





5

11Z24-18014

Переходный патрубок для впуска воздуха

1







A3069053

Зажимное запорное кольцо

1







A3883284

Уплотнительная шайба

1





6

RQ67790

Замковый хомут

1





7

1119122-ZB7C0

Воздуховыпускная труба

2

1



8

11ZB7C-18013

Выпускная труба промежуточного охладителя

1

























































































2-22



Dongfeng Motor Co., Ltd.



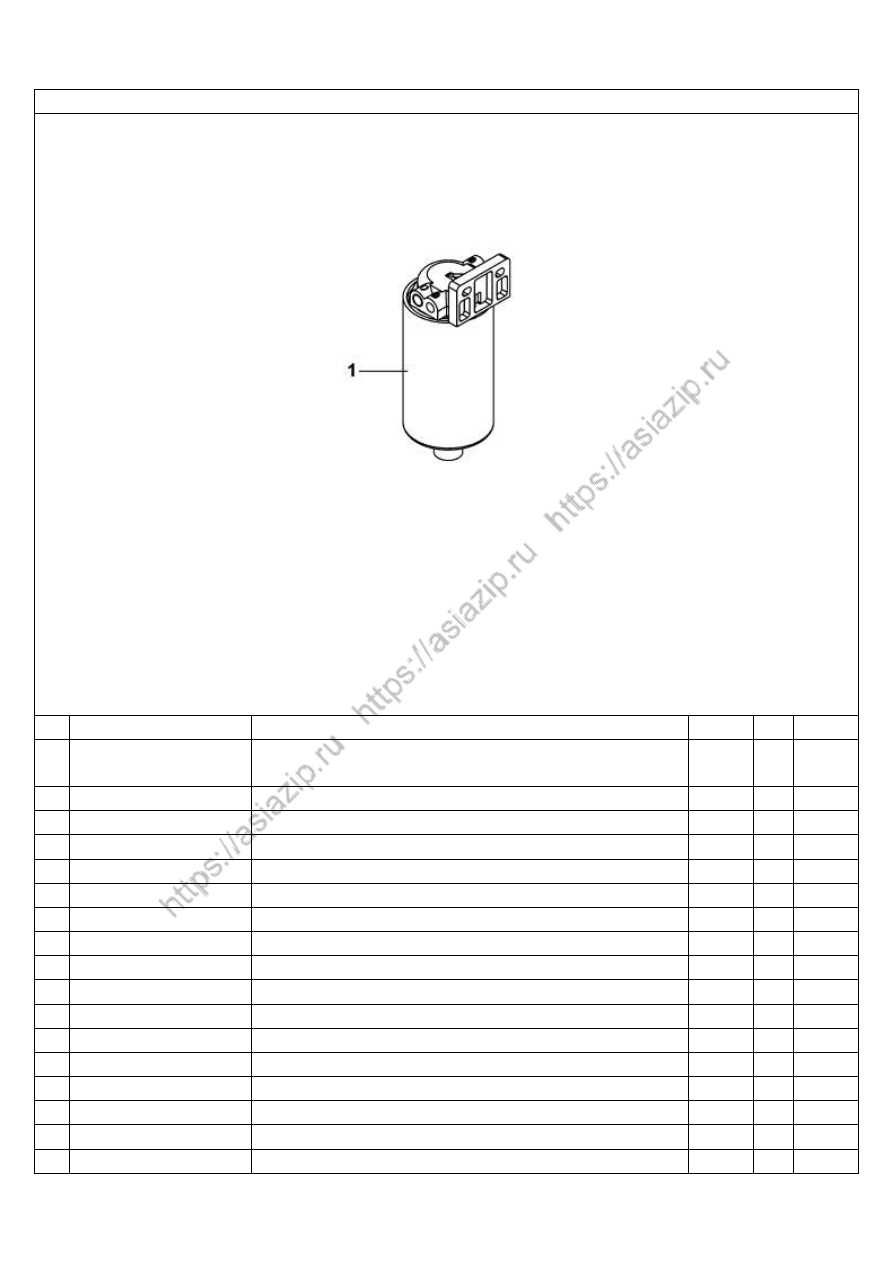

1119A1-ZB3

Топливный фильтр предварительной очистки











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

1119ZB6-020

Топливный  фильтр  предварительной  очистки  в  сборе
(правый)

1







1119ZB6-021

Станина(правая)

1







1119ZB6-030

Топливной фильтр предварительной очистки

1

1











































































































































































2-23



Dongfeng Motor Co., Ltd.



1201A-T0900

Глушитель









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

1201ZD10-001

Глушитель в сборе

1





































































































































































































2-24



Dongfeng Motor Co., Ltd.



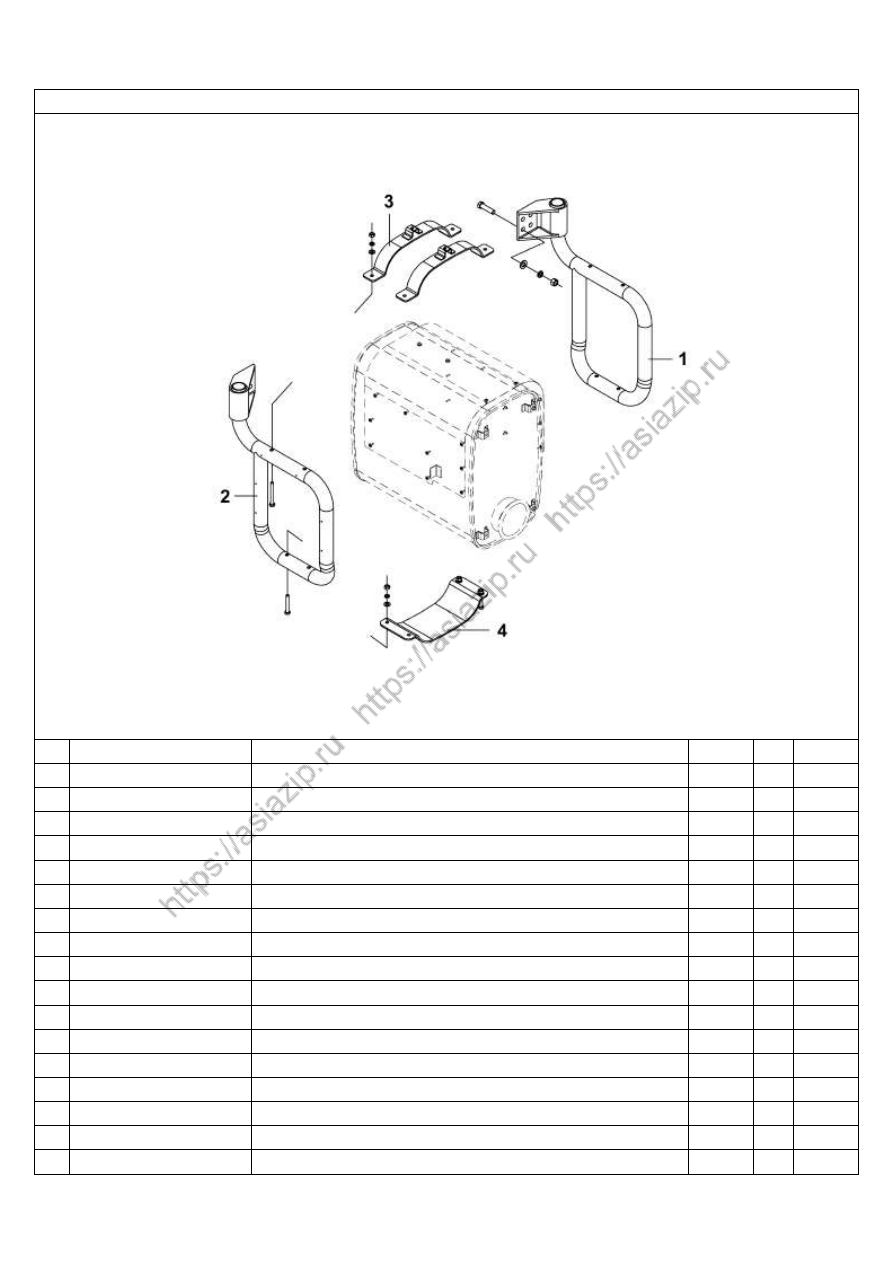

1201B-T0900

Крепеж глушителя







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

12ZD10-03045

Задний кронштейн глушителя в сборе

1







Q150B1455

Болт

4







Q40114

Плоская шайба

4







Q40314

Пружинчатая шайба

4







Q340B14

Гайка

4





2

12ZD10-03050

Передний кронштейн глушителя в сборе

1







Q150B1455

Болт

4







Q40114

Плоская шайба

4







Q40314

Пружинчатая шайба

4







Q340B14

Гайка

4





3

12ZD10-03055

Верхний хомут глушителя в сборе

2







Q150B1085

Болт

4







Q40110

Плоская шайба

4







Q40310

Пружинчатая шайба

4







Q340B10

Гайка

4





4

12ZD10-03051

Ложемент глушителя

1







Q150B1065

Болт

4





2-25



Dongfeng Motor Co., Ltd.



1201B-T0900

Крепеж глушителя







No

Номер запчасти

Наименование запчасти

Кол-во  **

*



Q40110



Плоская шайба

4







Q40310

Пружинчатая шайба

4







Q340B10

Гайка

4













































































































































































2-26



Dongfeng Motor Co., Ltd.



1203A-T0900

Впускная труба глушителя









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

12Z06-03061

Уплотнительная шайба

1





2

1203010-T0500

Впускная труба глушителя в сборе

1





3

12Z06-03032

Хомут

1





4

1203031-T0500

Кронштейн впускной трубы глушителя

1







12D-03039

Винт глушителя

1







Q40110

Плоская шайба

1







Q340B10

Гайка

2





5

12ZB1E-03072

Уплотнительная прокладка

2





6

1202ZB1E-001

Металлическая гибкая труба в сборе

1





7

1203035-T0900

Кронштейн впускной трубы глушителя в сборе

1







Q150B1040

Болт

2







Q150B1055

Болт

1







Q40110

Плоская шайба

3







Q340B10

Гайка

3





8

1203020-T0900

Задняя впускная труба глушителя в сборе

1





9

12ZB6-03032

Хомут крепления глушителя

1







12D-03039

Винт глушителя

1





2-27



Dongfeng Motor Co., Ltd.



1203G-T0500

Выпускной соединительный патрубок турбокомпрессора









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

12N49P-03051

Хомут

1





2

12N12-03062

Уплотнительная прокладка

4





3

12N12-03061

Уплотнительная прокладка

2





4

12Z24-03015

Соединительный патрубок выхода турбокомпрессора

1





5

12ZB7C-03031

Кронштейн патрубока выхода турбокомпрессора

1







Q150B1025

Болт

4







Q40310

Пружинчатая шайба

4





6

12N42-03051-B

Хомут

2







Q150B0835

Болт

2







Q40108

Плоская шайба

2







Q40308

Пружинчатая шайба

2







Q340B08

Гайка

2

































































2-28



Dongfeng Motor Co., Ltd.



1204A-T0900                Компоновка теплоизоляции выпускной системы











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

12ZD10-03052-B

Верхняя теплоизоляция глушителя

1







Q1840620

Болт

2







Q2704216

Самонарезающий винт

8







Q150B0516

Болт

12







Q40205

Большая шайба

22







Q40305

Пружинчатая шайба

12





2

12ZD10-03059

Левая теплоизоляция глушителя

1







Q1840620

Болт

4







Q40206

Большая шайба

2





































































































2-29



Dongfeng Motor Co., Ltd.



1301A2-ZB6

Компоновка радиатора











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

1301ZB6-001

Радиатор в сборе

1





































































































































































































2-30



Dongfeng Motor Co., Ltd.



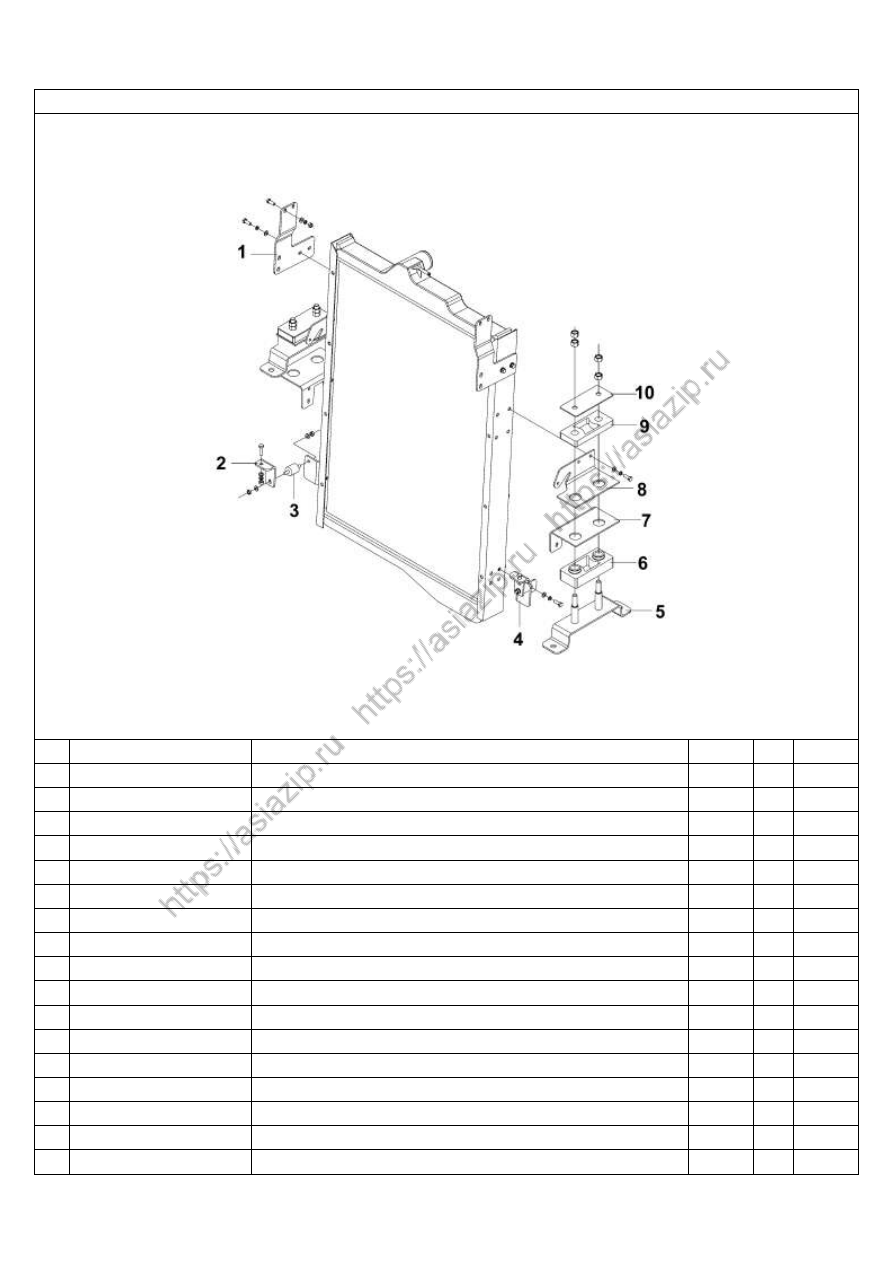

1302A-T0500

Крепеж радиатора







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

13ZB6-02027-B

Кронштейн правый крепления промежуточного охладителя

1







13ZB6-02026-B

Кронштейн левый крепления промежуточного охладителя

1







Q150B0822

Болт

4







Q40108

Плоская шайба

4







Q40308

Пружинчатая шайба

4





2

13ZB1-02017

Правый нижний кронштейн радиатора

1







13ZB1-02016

Левый нижний кронштейн радиатора

1







Q150B0822

Болт

4







Q40108

Плоская шайба

4







Q40308

Пружинчатая шайба

4





3

13N-02020

Амортизационная прокладка радиатора в сборе

2







Q40108

Плоская шайба

4







Q40308

Пружинчатая шайба

4







Q340B08

Гайка

4





4

1302013-T0500

Левый нижний кронштейн радиатора

1







1302014-T0500

Правый нижний кронштейн радиатора

1







Q150B0830

Болт

2





2-31



Dongfeng Motor Co., Ltd.



1302A-T0500

Крепеж радиатора







No

Номер запчасти

Наименование запчасти

Кол-во  **

*



Q40108

Плоская шайба

2







Q40308

Пружинчатая шайба

2







Q340B08

Гайка

2





5

1302040-T0500

Левый кронштейн в сборе

1







1302045-T0500

Правый кронштейн в сборе

1







Q150B1650

Болт

1







Q40116

Плоская шайба

1







Q40316

Пружинчатая шайба

1







Q340B16

Гайка

1





6

13ZD2A-02043

Резиновая прокладка нижняя

2





7

1302043-T0500

Левый нижний кронштейн

1







1302044-T0500

Правый нижний кронштейн

1





8

1302041-T0500

Левый верхний кронштейн

1







1302042-T0500

Правый верхний кронштейн

1





9

13ZD2A-02044

Резиновая прокладка верхняя

2





10  13ZD2A-02047

Верхняя резиновая подкладка

2

















2-32



Dongfeng Motor Co., Ltd.



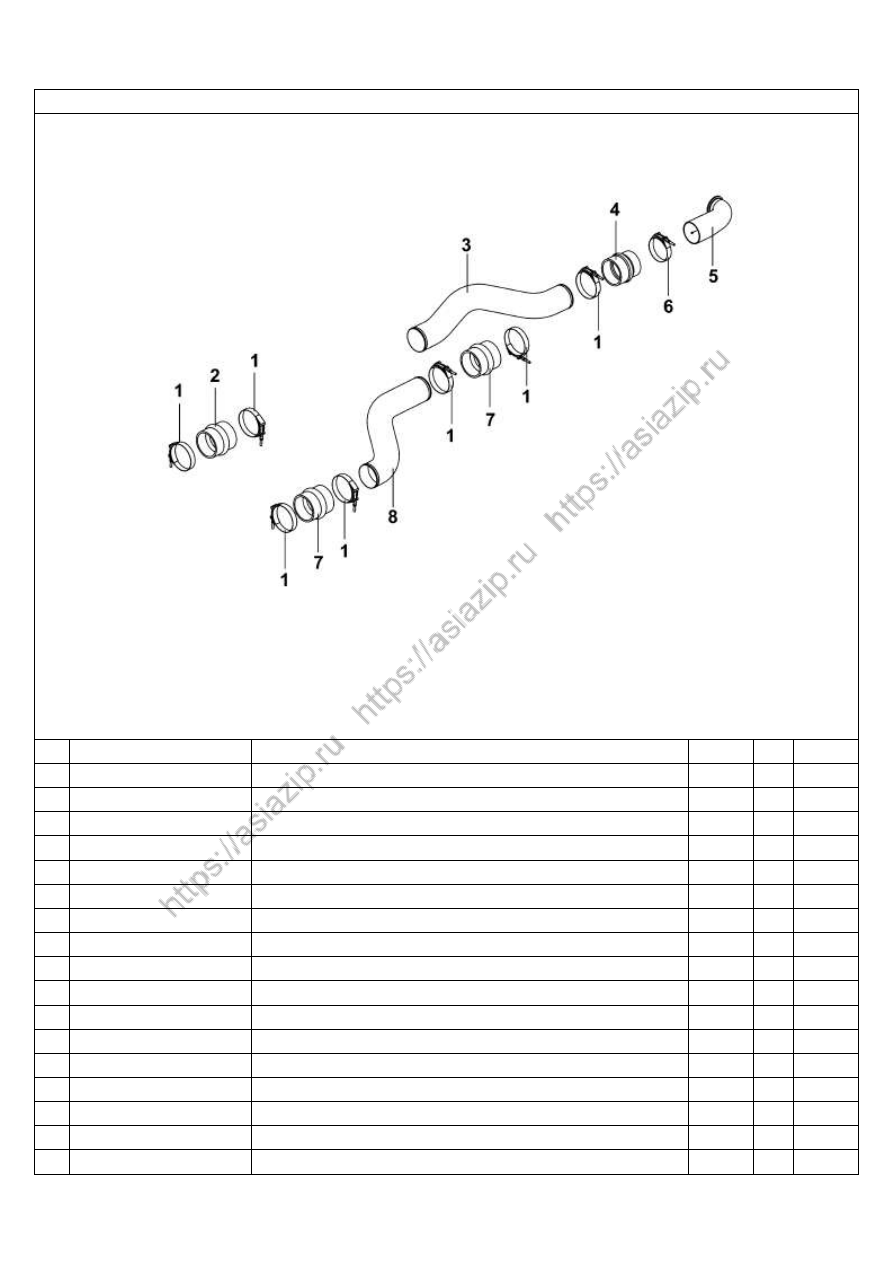

1303A-T0500                Входной и выходной патрубки водяного радиатора



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

Q67270

Двухпроволочный хомут

6





2

13ZB7C-03011

Выходной резиновый патрубок двигателя

1





3

1303021-T0500

Входной резиновый патрубок двигателя

1





4

1303030-T0500

Входной стальной патрубок двигателя в сборе

1





5

1303031-T0500

Входной стальной патрубок двигателя

1





6

1303061-T0500

Кронштейн

Ⅰ



1





7

1303062-T0500

Кронштейн

Ⅱ



1





8

1303013-T0500

Выходной резиновый патрубок радиатора

1

















































































































2-33



Dongfeng Motor Co., Ltd.



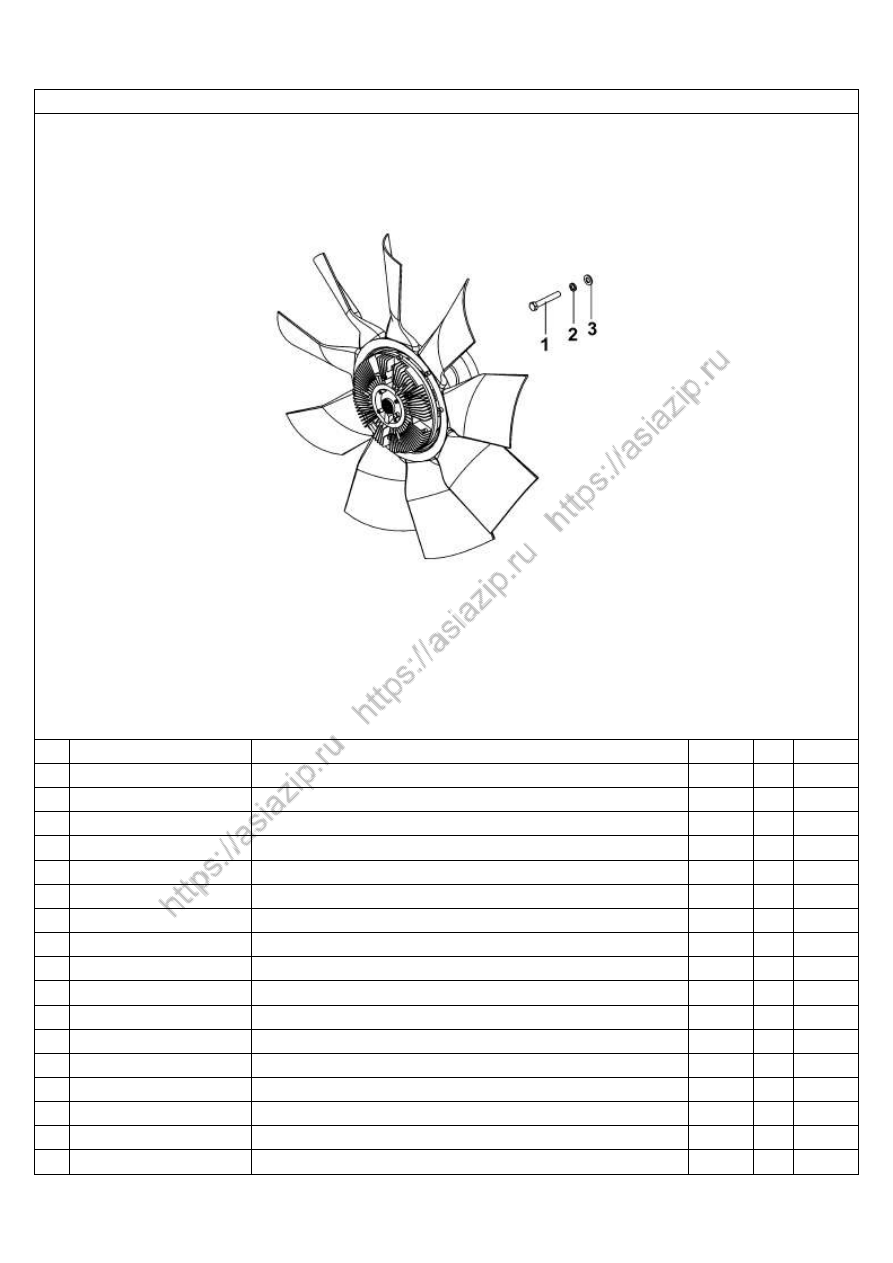

1308A-T0500

Блок вентилятора











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

1308060-T0500

Вентилятор с гидромуфтой в сборе

1





































































































































































































2-34



Dongfeng Motor Co., Ltd.



1308B-T0500

Крепеж вентилятора









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

Q150B1255

Болт

4





2

Q40112

Плоская шайба

4





3

Q40312

Пружинчатая шайба

4













































































































































































2-35



Dongfeng Motor Co., Ltd.



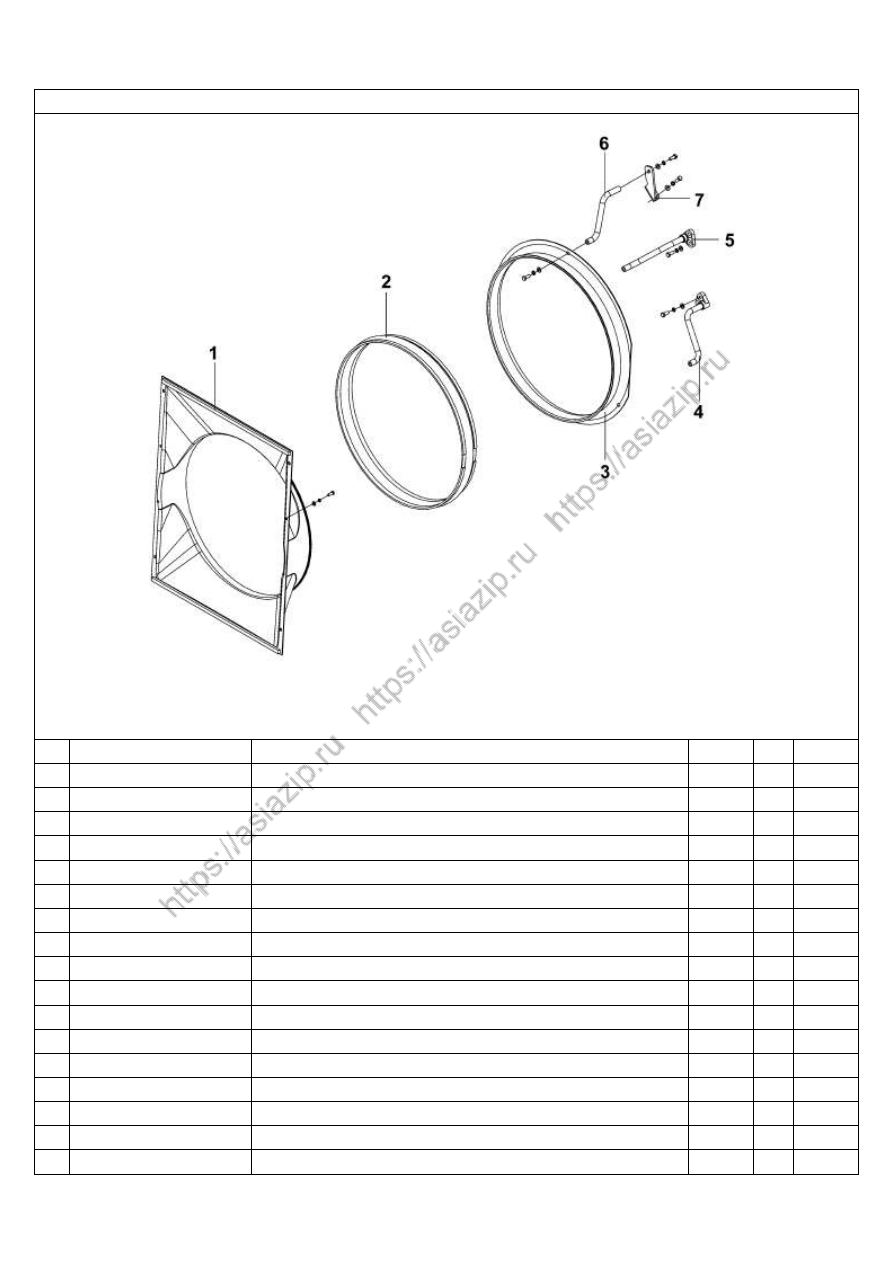

1309A-T0500

Диффузор вентилятора



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

1309010-T0500

Диффузор в сборе

1







Q150B0820

Болт

8







Q40108

Плоская шайба

8







Q40308

Пружинчатая шайба

8





2

13ZB7C-09014

Гибкий диффузор

1







13ZB1E-09060

Обруч

2





3

13ZB7C-09012

Диффузор

1





4

1309025-T0500

Правый нижний держатель диффузора в сборе

1







Q150B1025

Болт

2







Q40110

Плоская шайба

2







Q40310

Пружинчатая шайба

2





5

1309030-T0500

Правая опора в сборе

1







Q150B1025

Болт

2







Q40110

Плоская шайба

2







Q40310

Пружинчатая шайба

2





6

1309027-T0500

Верхняя опора обтекателя

1







Q150B1025

Болт

1





2-36



Dongfeng Motor Co., Ltd.



1309A-T0500

Диффузор вентилятора





No

Номер запчасти

Наименование запчасти

Кол-во  **

*



Q40110

Плоская шайба

1







Q40310

Пружинчатая шайба

1





7

13Z24-09021

Верхний кронштейн обтекателя

1







Q150B1025

Болт

2







Q40110

Плоская шайба

2







Q40310

Пружинчатая шайба

2







Q340B10

Гайка

2





























































































































2-37



Dongfeng Motor Co., Ltd.



1309B-T0500

Воздухоотражатель вентилятора











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

Q150B0618

Болт

6







Q40106

Плоская шайба

6







Q40306

Пружинчатая шайба

6







Q340B06

Гайка

6





2

13ZB2-09067-B

Пластина шторки

2





3

1309063-T0500

Верхняя шторка

1







1309060-T0500

Верхняя шторка в сборе(включая №1,2 и 3)

1





4

Q150B0825

Болт

4







Q40108

Плоская шайба

4







Q40308

Пружинчатая шайба

4







Q340B08

Гайка

4













































































2-38



Dongfeng Motor Co., Ltd.



1311A-T0500

Расширительный бачок













No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

1311010-K0300

Расширительный бачок в сборе

1







Q150B1025

Болт

5







Q40110

Плоская шайба

3







Q40310

Пружинчатая шайба

3







Q340B10

Гайка

3





















































































































































2-39



Dongfeng Motor Co., Ltd.



1311B1-ZD10

Крепеж расширительного бачка





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

13ZD10-10013

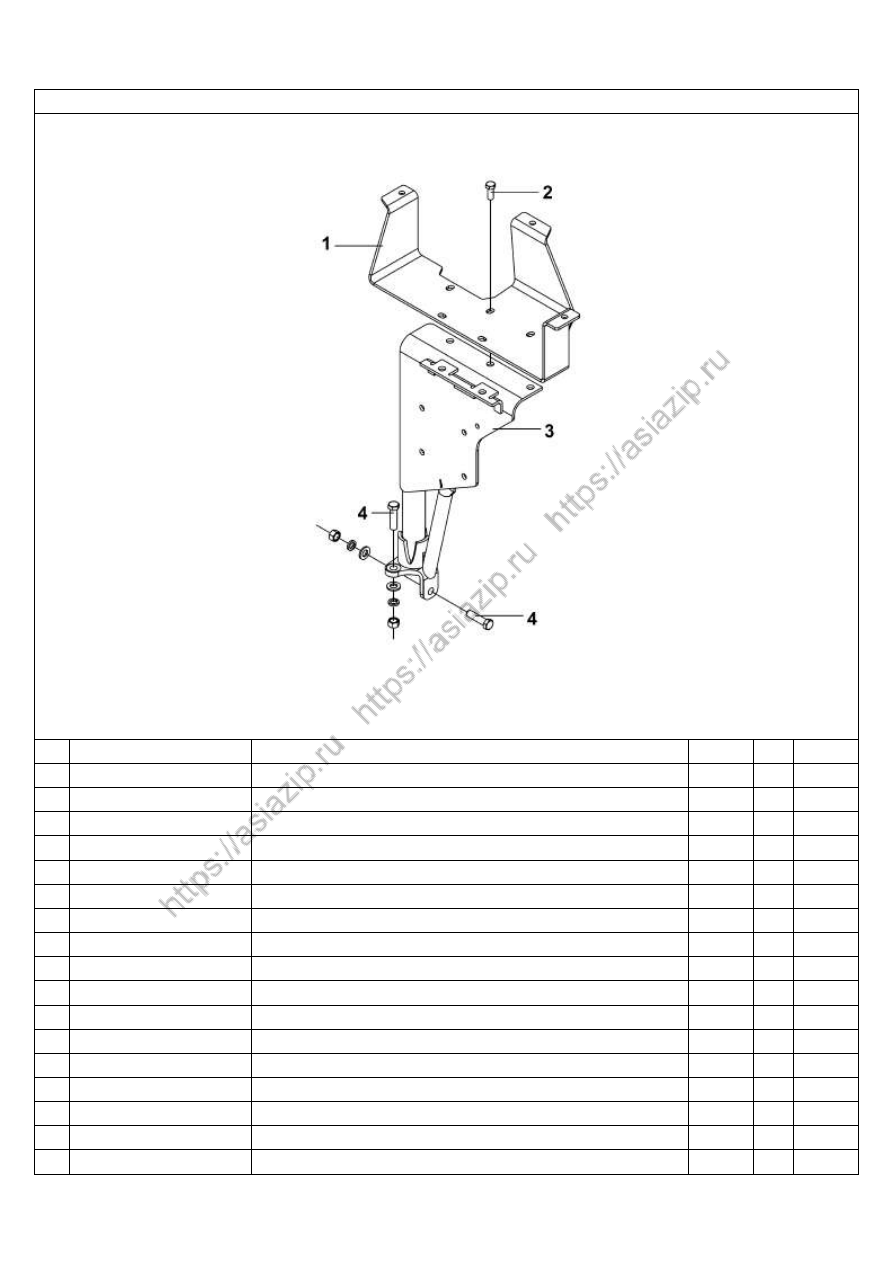

Кронштейн расширительного бачка

1





2

Q150B1030

Болт

5







Q40110

Плоская шайба

3







Q40310

Пружинчатая шайба

3





3

13ZD10-10010

Кронштейн расширительного бачка в сборе

1





4

Q150B1245

Болт

3







Q40112

Плоская шайба

3







Q40312

Пружинчатая шайба

3







Q340B12

Гайка

3





































































































2-40
