Седельный тягач Dongfeng DFL4251A-T04-001-010A. Каталог запчастей (2006 год) - часть 7

Dongfeng Motor Co., Ltd.



2904F-T0800                Установка балансирной подвески









No

Номер запчасти

Наименование запчасти

Кол-во  **

*



29ZB8A-04075

Регулировочная прокладка(T=2.0)

1







29ZB8A-04076

Регулировочная прокладка(T=0.6)

1







29ZB8A-04077

Регулировочная прокладка(T=0.9)

1







29ZB8A-04078

Регулировочная прокладка(T=1.0)

1







29ZB8A-04079

Регулировочная прокладка(T=0.2)

1





12  29ZB8A-04089

Внешняя распорная пластина

2







Q151B1865

Болт

8







Q40318

Пружинчатая шайба

8





13  29ZB8A-04097

Крышка балансирного подшипника в сборе

2







29ZB8A-04098

Крышка балансирного подшипника

2







Q150B0818

Болт

12







Q40308

Пружинчатая шайба

12





14  2904058-T0800

Крышка

2





















































4-24



Dongfeng Motor Co., Ltd.



2906A-T0500                Передняя тяга поперечной устойчивости





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

Q151B1240

Болт

2





2

29Z07-06033

Кронштейн крепления тяги устойчивости

4





3

RQ38718

Тонкая гайка

4





4

Q500B0436

Шплинт

4





5

Q40312

Пружинчатая шайба

2





6

Q341B12

Гайка

2





7

2906ZB1-011

Тяга поперечной устойчивости

1





8

29ZB1-06025

Стрела в сборе

2







29ZB1-06026

Стрела с соединителем в сборе

1







Q500B0460

Шплинт

4







29ZB1-06039

Резиновая шайба

2







3303C-064

Верхняя шаровая манжета

2







3303C-066

Шаровой палец поперечной тяги

2







3303C-067

Нижняя шаровая манжета

2







3303C-068

Коническя пружина

2







3303C-069

Ограничительная втулка

2







3303C-071

Пробка

2





4-25



Dongfeng Motor Co., Ltd.



2906A-T0500                Передняя тяга поперечной устойчивости







No

Номер запчасти

Наименование запчасти

Кол-во  **

*



3303C-081

Пылезащитный чехол

2







3303C-082

Нижний пылезащитный чехол

2







3303C-083

Уплотнительное кольцо

2







Q700B01

Масленка

2

































































































































































4-26



Dongfeng Motor Co., Ltd.



2912A3-ZB6                Передняя рессора













No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

2912ZB6-010

Передняя рессора в сборе

2







2912ZB6-020

Первая деталь с втулкой в сборе

1







2912ZB6-021

Первая деталь

1







2912N-022

Втулка

2







2912ZB6-023

Вторая деталь

1







2912ZB6-030

Третья датель с хомутом в сборе

1







2913E-107

Сгон хомута

2







Q150B10115

Болт

2







Q340B10

Гайка

2







2912ZB6-104

Прокладка

4







2912ZB6-106

Цетровой болт

1







Q341B12

Гайка

1

































































4-27



Dongfeng Motor Co., Ltd.



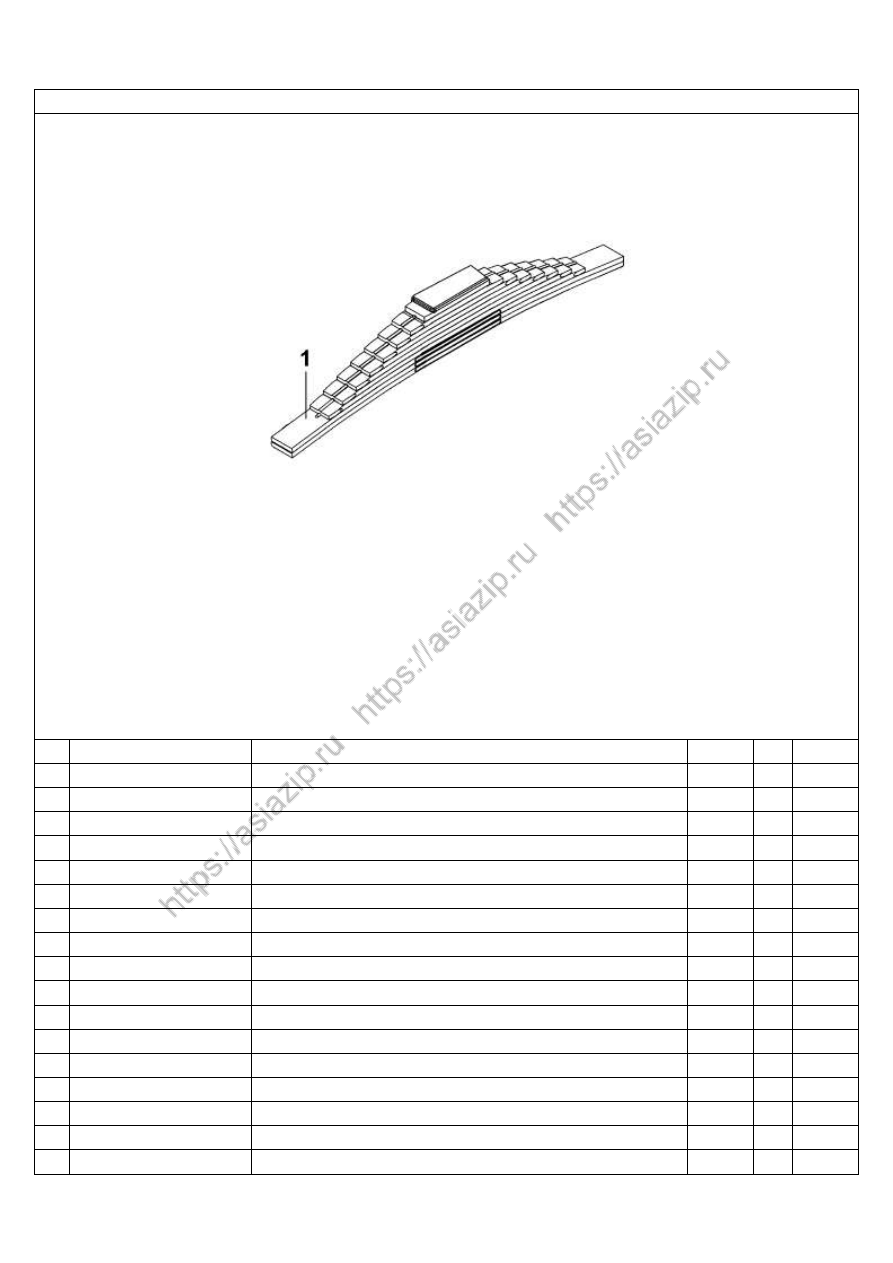

2913A3-ZB8A                Задняя рессора











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

2913ZB8A-010

Задняя рессора в сборе

2







2913ZB8A-021

Первая деталь

2







2913ZB8A-023

Вторая деталь

2







2913ZB8A-025

Третья деталь

2







2913ZB8A-031

Четвертая деталь

2







2913ZB8A-033

Пятая деталь

2







2913ZB8A-035

Шестая деталь

2







2913ZB8A-041

Седьмая деталь

2







2913ZB8A-043

Восьмая деталь

2







2913ZB8A-045

Девятая деталь

2







2913ZB8A-047

Десятая деталь

2







2913ZB8A-106

Центровой болт

2







Q341B16

Гайка

2







2913ZB8A-104

Опорная пластина

2









































4-28



Dongfeng Motor Co., Ltd.



2921A2-02                Компоновка амортизатора











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

2921FC-010-A

Амортизатор в сборе

2





































































































































































































4-29



Dongfeng Motor Co., Ltd.



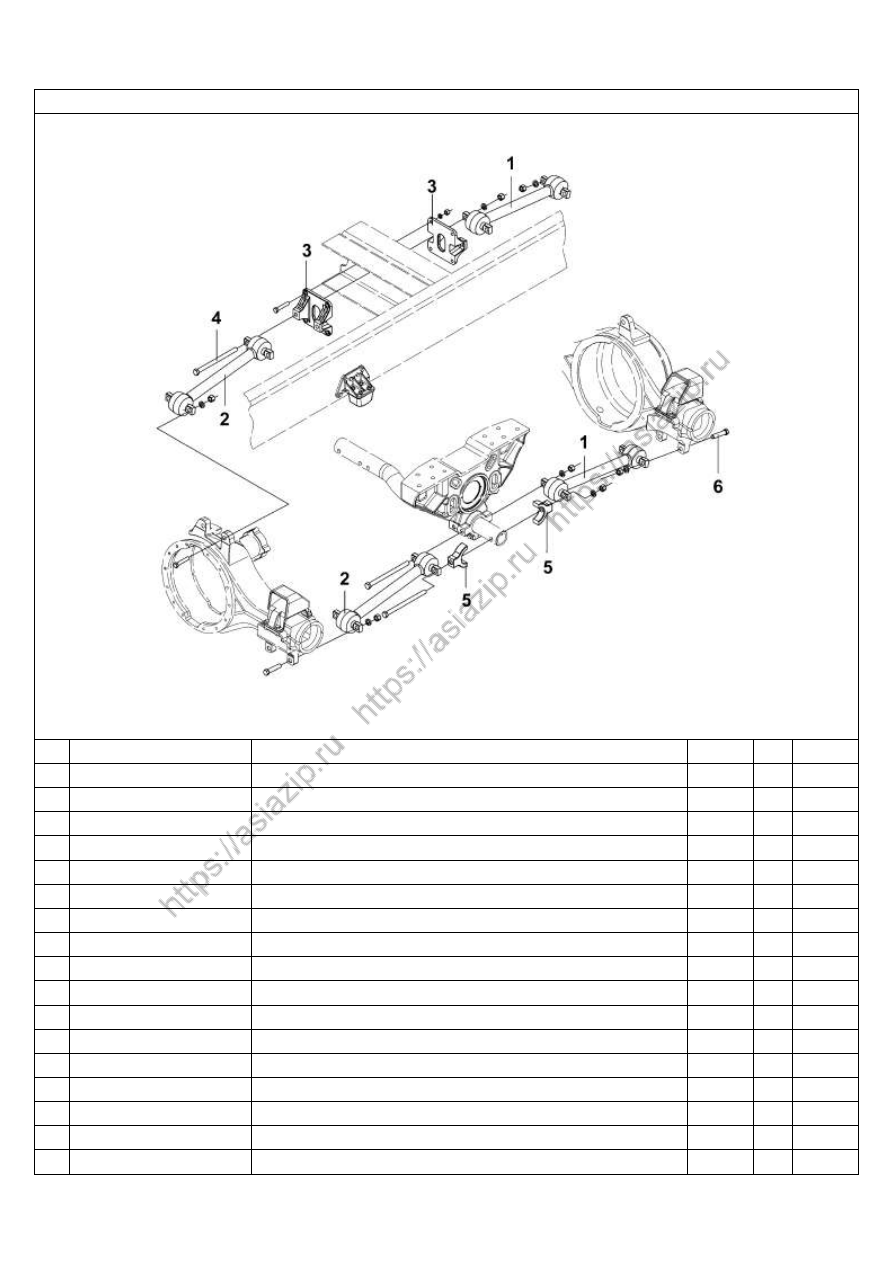

2931B-ZB700                Реактивная штанга





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

2931ZB7-040

Реактивная штанга(постоянная) заднего моста

3





2

2931ZB7-010

Реактивная штанга(постоянная) среднего моста

3





3

29ZB3-04247

Верхний кронштейн реактивной штанги

2







Q151B1685

Болт

4







Q361B16

Гайка

4







Q40316

Пружинчатая шайба

4





4

29ZB3-04246

Болт

6







Q361B20

Гайка

18







Q40520

Пружинчатая шайба

18





5

29ZB3-04327

Соединительный кронштейн

4





6

29ZB7-04248

Болт

12













































































4-30



Dongfeng Motor Co., Ltd.



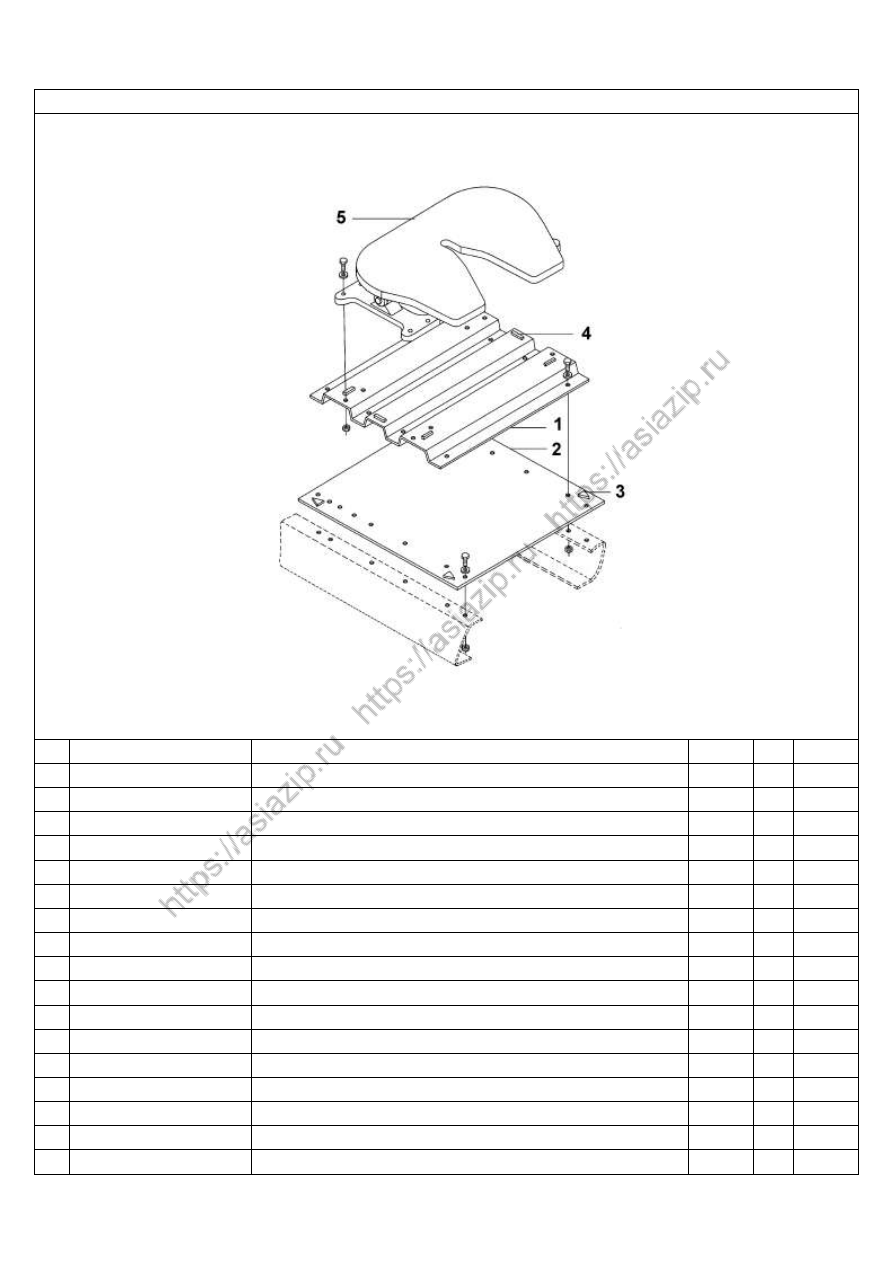

2701AC-01                Блок седла







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

27ZB1-01010

Соединительная плита седла

1





2

27ZB1-01020

Усиленная плита седла

1







Q1841645-0H1

Болт

24







Q32216-0H1

Стопорная гайка

24





3

27N42-01023

Треугольный распорный блок

4





4

27N42-01024

Полосовой распорный блок

6





5

2702010-K1001

Седло в сборе

1





























































































































4-31



Dongfeng Motor Co., Ltd.



2701B-ZB7E0                Работающая площадка







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

27ZB7E-04111

Противоскользящая плита работающей площадки

1





2

27ZB7E-04112

Накладка работающей площадки

2







Q150B1270

Болт

4







Q40112

Плоская шайба

4







Q40312

Пружинчатая шайба

4







Q340B12

Гайка

4









































































































































4-32



Dongfeng Motor Co., Ltd.



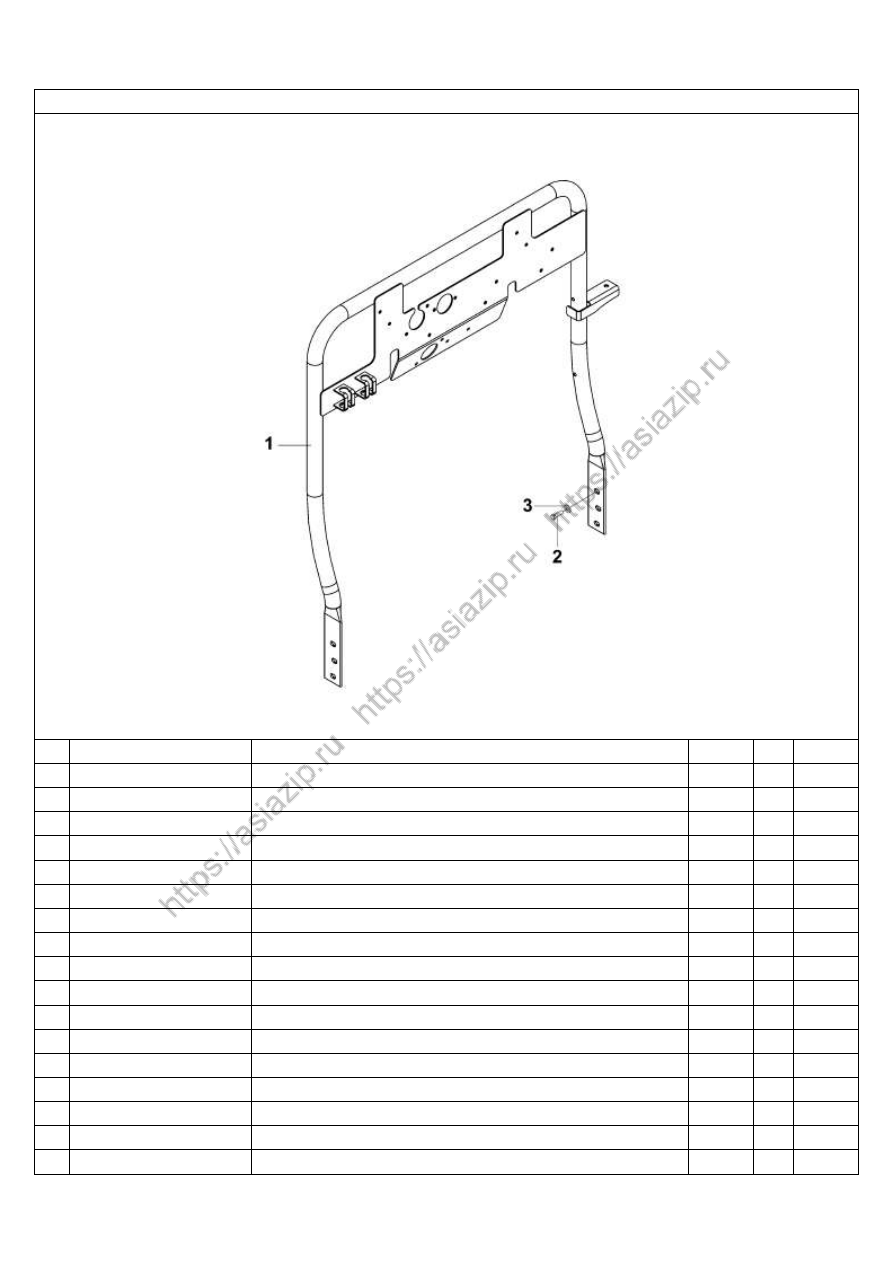

2701CC-ZD10                Кронштейн клапанов прицепа







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

27ZD10-05110

Кронштейн клапанов прицепа

1





2

Q1841235-0H1

Болт

6





3

Q40112

Плоская шайба

6













































































































































































4-33



Dongfeng Motor Co., Ltd.



2701DC-ZB7                Направляющая









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

27ZB7-06110

Левая направляющая в сборе

1







27ZB7-06120

Правая направляющая в сборе

1







Q1841640-0H1

Болт

8







Q32216-0H1

Стопорная гайка

8

































































































































































4-34



5. Передний вал и задний мост



3000010-T0500

передний мост в сборе.........................................................................................................5-2

3001A3-ZB6



компоновка переднего моста...............................................................................................5-3

3103A-T0500          передняя ступица и тормозной барабан.............................................................................5-5

3303A4-ZB6



поперечная рулевая тяга......................................................................................................5-7

3501A-ZB1E0

тормозной механизм передний левый...............................................................................5-9

3501B-ZB1E0

тормозной механизм передний правый...........................................................................5-12

2400010-T0400

система заднего моста.......................................................................................................5-15

3502A-T0400

тормозной механизм задний левый..................................................................................5-16

3502B-T0400

тормозной механизм задний правый................................................................................5-19

2402ZB7D-010

главный редуктор и дифференциал с коническими шестернями..................................5-22

2500010-ZB7D1

система среднего моста.....................................................................................................5-25

3503A-ZB700

тормозной механизм средний левый................................................................................5-26

3503B-ZB700

тормозной механизм средний правый..............................................................................5-29

2502ZB7D-010

главный редуктор среднего моста....................................................................................5-32

ZAS03B-T0400

компоновка деталей среднего и заднего моста...............................................................5-39































































5-1

Dongfeng Motor Co., Ltd.

(**--изнашиваемые детали, *--специальные детали)

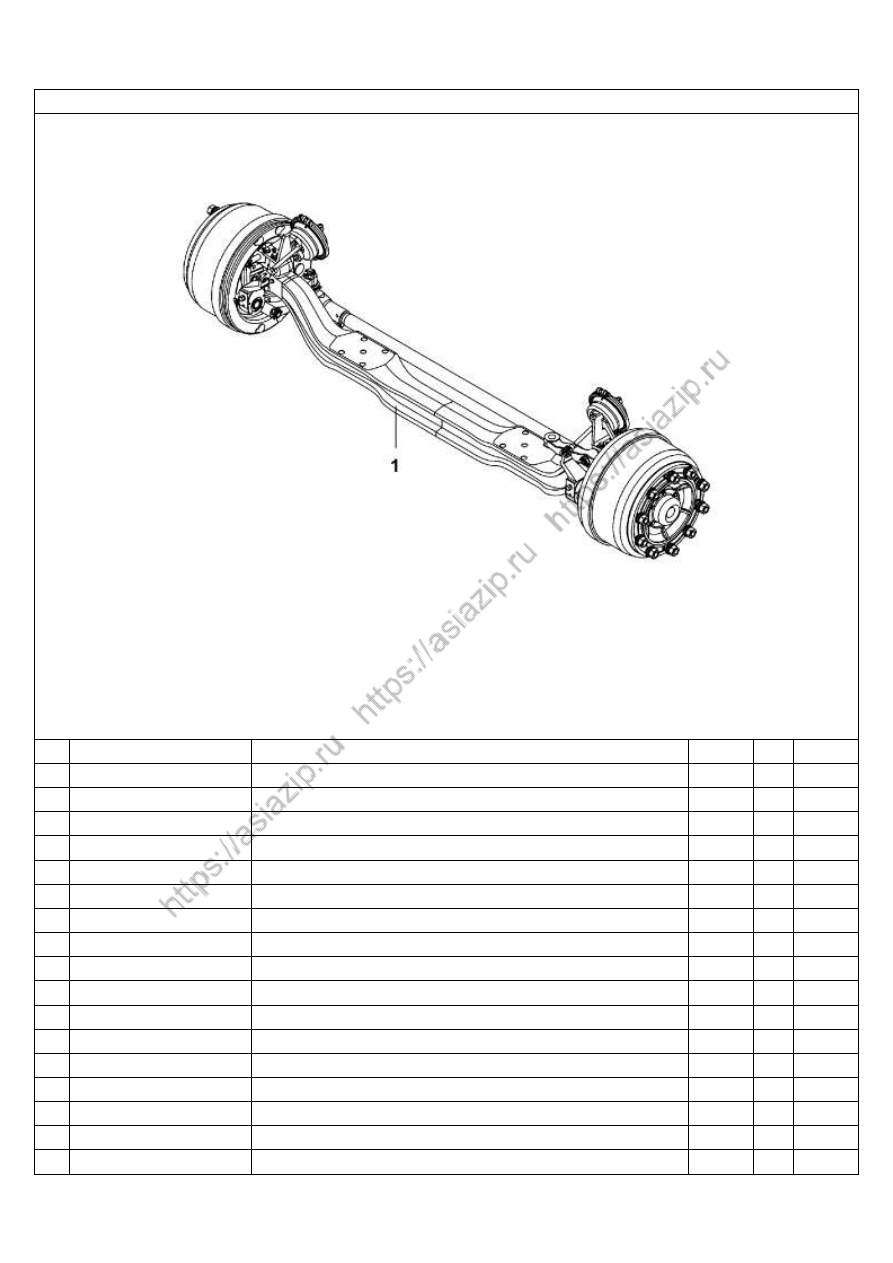

3000010-T0500                Передний моста в сборе







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3000010-T0500

Передний мост в сборе

1





































































































































































































5-2



Dongfeng Motor Co., Ltd.



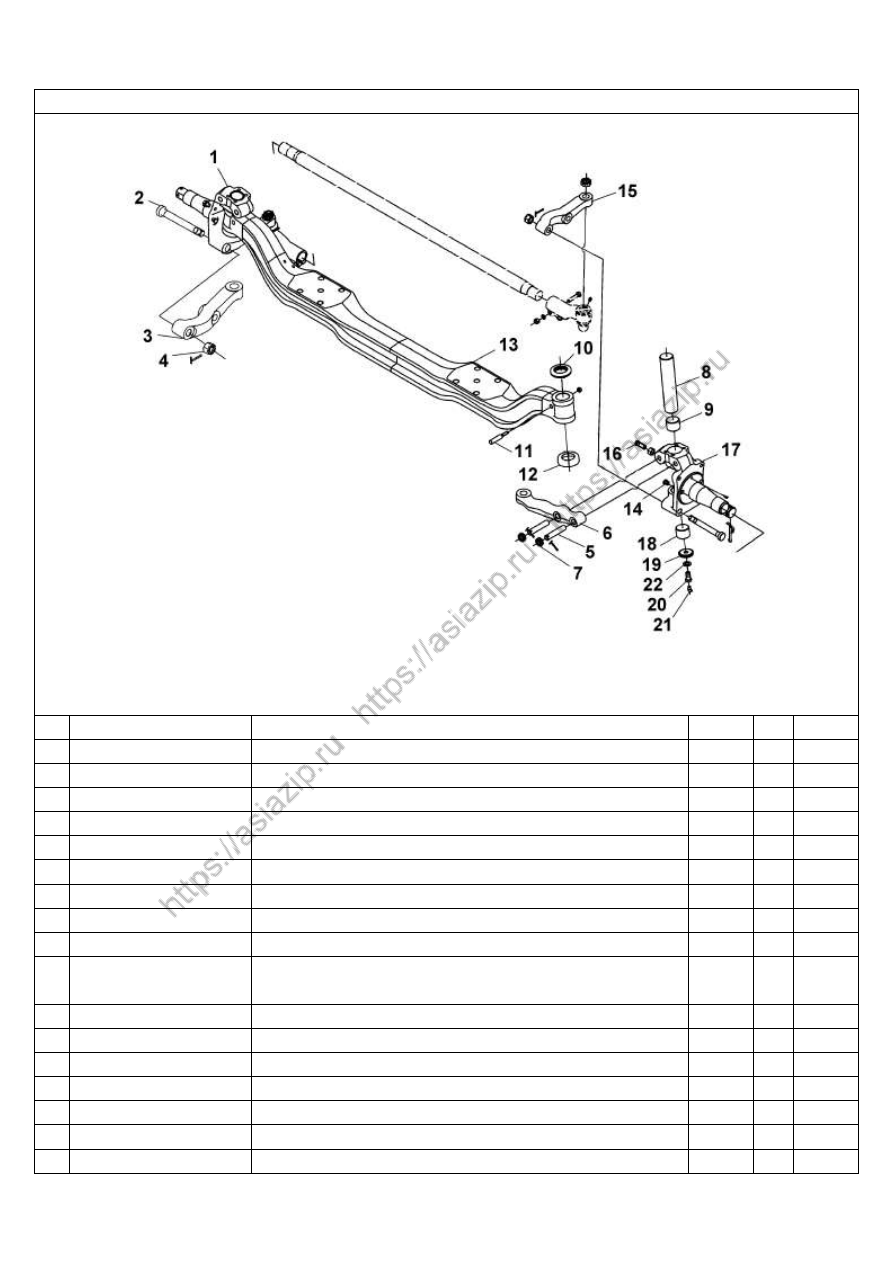

3001A3-ZB6                Компоновка переднего моста





No

Номер запчасти

Наименование запчасти

Кол-во  **  *

1

30ZB1-01016

Правое поворотное шарнирное соединение в сборе

1







30ZB1-01018

Правое поворотное шарнирное соединение

1





2

30ZB1-01043

Поворотный рычаг, соединённый болтами

4





3

30Z01-01042

Поворотный рычаг(правый)

1





4

30N-01045

Гайка с прорезью

4







Q500B0440

Шплинт

4





5

30N-01048

Рычаг  вертикального  тягового  бруса,  соединённый
болтами с двайной головкой

2





6

30ZB6-01044

Рычаг вертикального тягового бруса

1





7

30N-01049

Плоская гайка с прорезью

2







Q500B0440

Шплинт

2





8

30Z01-01021

Основной стержень поворотного шарнира

2





9

30Z01-01019

Верхняя втулка

2





10

30Z01-01022

~01029,01052~01054

  Регулировочная втулка поворотного шарнира

1 для

каждого





11

30J01031

Клиновой стопорный штифт

2







Q40110

Плоская шайба

2







Q40310

Стопорная шайба

2







Q340B10

Гайка

2





5-3



Dongfeng Motor Co., Ltd.



3001A3-ZB6                Компоновка переднего моста



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

12  30Z01-01035

Упорный подшипник в сборе

2





13  30ZB1-01011

Передний мост

1





14  30N-01033

Резьбовая пробка

2





15  30Z01-01041

Нижний рычаг левого поворотного кулака

1





16  30N-01032

Винт ограничения поворота

2







Q341B16

Гайка

2





17  30ZB1-01017

Левый поворотный шарнир

1







30ZB1-01015

Левый поворотный шарнир в сборе

1





18  30Z01-01020

Нижняя втулка

2





19

30Z01-01037

Маляное уплотнение основного стержня полой крышки в
сборе

2





20  30N-01039

Основной винтовой стержень полой крышки

2





21  Q701B70

Смазочная масленка с изогнутой горловиной

2





22  Q40116

Шайба

2





















































5-4



Dongfeng Motor Co., Ltd.



3103A-T0500              Передняя ступица и тормозной барабан







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

31Z01-03075

Кольцевая опора переднего сальника в сборе

2





2

31Z01-03080

Сальник ступицы переднего коелса в сборе

2





3

31Z01-03021

Внутреннее кольцо внутреннего подшипника ступицы
переднего колеса в сборе

2





4

31Z01-03022

Наружное кольцо внутреннего подшипника ступицы
переднего колеса

2





5

31ZD10-03051

Болт переднего колеса

10





6

35ZB1E-01076

Зубчатое кольцо АБС

2





7

31ZD10-03015

Ступица переднего колеса

2





8

7611E-1

Внутреннее кольцо конического роликоподшипника в сборе

2





9

30N-01058

Антифрикционная накладка шестерни

2





10  30N-01061

Гайка

2







Q500B0870

Шплинт

2





11

31N-03062

Уплотнительная шайба

2





12  31N-03061

Колпачок ступицы переднего колеса

2







Q150B0816

Болт

12







Q40308

Пружинчатая шайба

12





13  7611E-2

Наружное кольцо конического роликоподшипника в сборе

2





14  35ZD10-01075

Корпус переднего тормоза

2





5-5



Dongfeng Motor Co., Ltd.



3103A-T0500









No

Номер запчасти

Наименование запчасти

Кол-во  **

*



3501065-T0500

Передний тормозной барабан и ступица в сборе(включая
детали 2, 4

~

7, 13 и 14)

2







Q2541025

винт

5

























































































































































































5-6



Dongfeng Motor Co., Ltd.



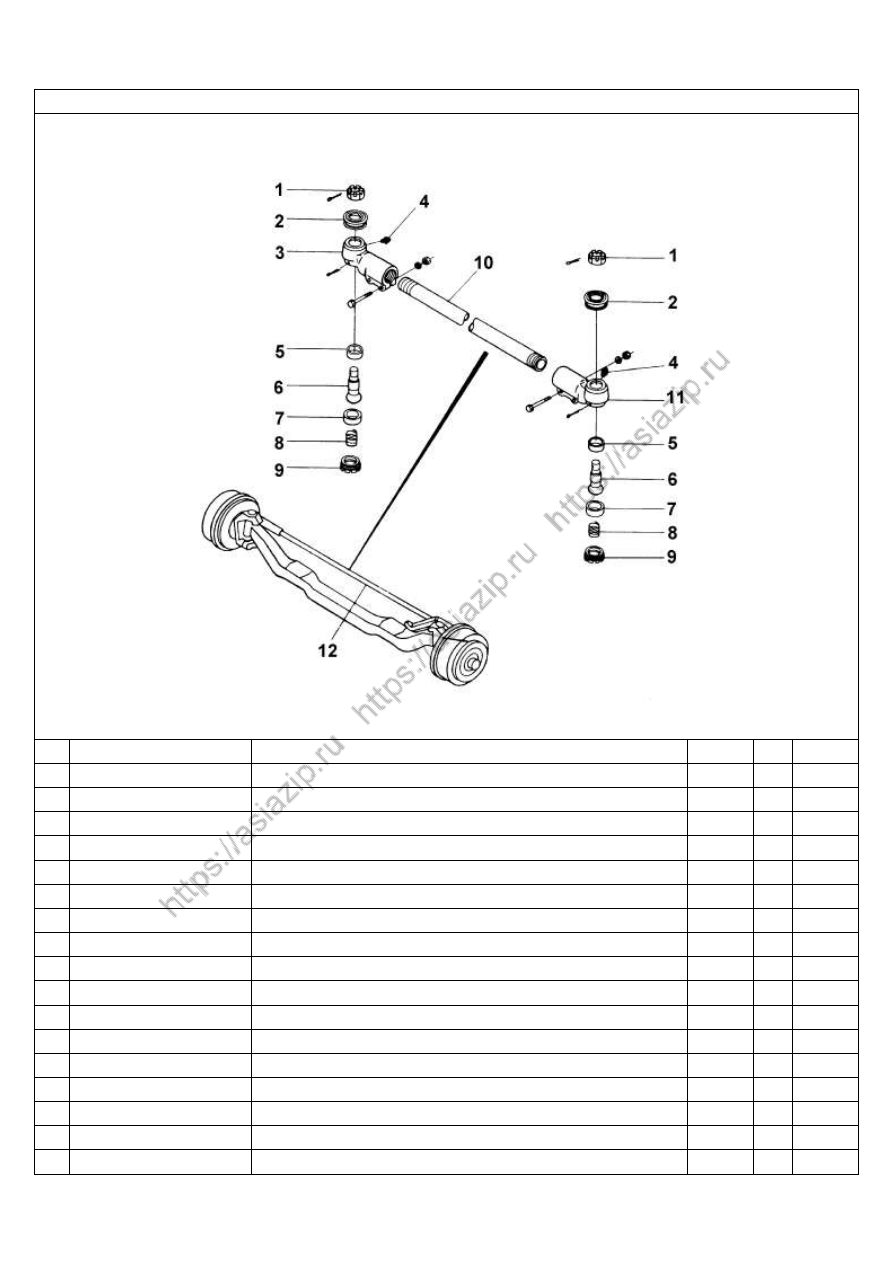

3303A4-ZB6                Поперечная рулевая тяга







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3303N-091

Плоская гайка с прорезью

2







Q500B0550

Шплинт

2





2

3303N-080

Пыльник в сборе

2





3

3303ZB6-060

Шарнир поперечной рулевой тяги в сборе

1







3303ZB6-062

Правый шарнир

1







Q151B1255

Болт

4







Q40312

Пружинчатая шайба

4







Q341B12

Гайка

4





4

Q700B01

Масленка

2





5

3303N-064

Верхняя шаровая опора

2





6

3303N-066

Головка штифта

2





7

3303N-067

Нижняя шаровая опора

2





8

3303N-068

Пружина круглого полюсного наконечника

2





9

3303N-071

Пробка

2







Q500B0570

Шплинт

2





10  33ZB6-03052

Поперечная тяга

1





11

3303ZB6-059

Шарнир поперечной рулевой тяги(левый)

1





5-7



Dongfeng Motor Co., Ltd.



3303A4-ZB6                Поперечная рулевая тяга







No

Номер запчасти

Наименование запчасти

Кол-во  **

*



3303ZB6-061

Левый шарнир

1





12  33ZB6-03050

Поперечная рулевая тяга в сборе

1

























































































































































































5-8



Dongfeng Motor Co., Ltd.



3501A-ZB1E0                Тормозной механизм передний левый



No

Номер запчасти

Наименование запчасти

Кол-во  **

*



35ZB1E-01010

Тормозной механизм передний левый с кронштейном датчика
в сборе

1







3501ZB3-001

Тормозной механизм передний левый в сборе

1





1

3519001-ZB600

Тормозная пневмокамера передняя левая в сборе

1







Q150B1235

Болт крепления пневмокамеры

4







Q40312

Гайка

4





2

35N-01031

Кронштейн тормозной пневмокамеры передней левой

1





3

35N-01033

Уплотнительная шайба

2







Q500B0426

Шплинт

2





4

3501N-046

Зажимное кольцо

2





5

3551ZB6-001

Регулятор тормоза переднего левого в сборе

1







35ZB6-01160

Зажимная пластина одинарной трубы

1





6

3501N-044

Прокладное кольцо тормозного кулачка

2





7

MH3502ZB1-076

Забивка пыльника

2







35Q68-01038

Забивка пыльника

2





8

MH3501ZB6-021

Пыльник передний верхний в сборе

1







MH3501ZB6-023

Пыльник передний верхний

1







3501N-024

Зажимная пластина

2





5-9



Dongfeng Motor Co., Ltd.



3501A-ZB1E0                Тормозной механизм передний левый



No

Номер запчасти

Наименование запчасти

Кол-во  **

*



MH3501ZB6-022

Пыльник передний нижний

1







Q150B0816

Болт крепления пыльника

5







Q40308

Пружинчатая шайба

5





9

3550ZB1E-020

Датчик АБС в сборе

1





10  Q701B45

Изгибнутая масленка

1





11

MH3501ZB3-026

Опорный щит переднего левого тормоза

1







MH3501ZB3-025

Опорный щит переднего левого тормоза в сборе

1







MH3501ZB3-080

Передний левый тормоз, узел агрегата(включая опорный щит
и тормозные колодки)

1





12  35ZB6-01154

Кронштейн датчика переднего тормоза в сборе

1







Q150B0820

Болт

2







Q40308

Пружинчатая шайба

2





13  MH3501ZB1-132

Палец тормозной колодки

2







MH3501ZB1-085

Тормозная колодка передняя верхняя в сборе

1







MH3501ZB1-185

Тормозная колодка передняя нижняя в сборе

1





14  3501D-106

Заклепка

32





15  3501ZB6-105

Фрикционный диск переднего тормоза

4





16  3501ZB1-101

Передняя тормозная колодка

2





5-10



Dongfeng Motor Co., Ltd.



3501A-ZB1E0                Тормозной механизм передний левый







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

17  3550ZB1E-021

Втулка датчика

1





18  3501N-064

Возвратная пружина

1





19  MH3501ZB1-108

Палец крепления возвратной пружины

2





20  3501N-118

Зажимное кольцо

2





21  3501N-113

Ролик в сборе

2







3501N-114

Сальник в сборе

4







3501N-213

Ролик

2





22  3501N-102

Ось ролика

2





23  3501N-041

Тормозной кулачок передний левый

1





24  3501N-034

Сальник переднего тормозного щита в сборе

1





25  MH3501ZB1-039

Втулка переднего тормозного щита

2





26  35ZB6-01030

Сильфон для кабель АБС

1





27  Q5280850

Круглый штифт

2





28  3501N-039

Втулка тормозной колодки

1







MH3501ZB1-139

Втулка

1





























5-11



Dongfeng Motor Co., Ltd.



3501B-ZB1E0                Тормозной механизм передний правый



No

Номер запчасти

Наименование запчасти

Кол-во  **

*



35ZB1E-01015

Тормозной  механизм  передний  правый  с  кронштейном
датчика в сборе

1







3501ZB3-002

Тормозной механизм передний правый в сборе

1





1

3519002-ZB600

Тормозная пневмокамера передняя правая в сборе

1







Q150B1235

Болт крепления пневмокамеры

4







Q40312

Гайка

4





2

35N-01032

Кронштейн тормозной пневмокамеры передней правой

1





3

35N-01033

Уплотнительная шайба

2







Q500B0426

Шплинт

2





4

3501N-046

Зажимное кольцо

2





5

3551ZB6-002

Регулятор тормоза переднего правого в сборе

1







35ZB6-01160

Зажимная пластина одинарной трубы

1





6

3501N-044

Прокладное кольцо тормозного кулачка

2





7

MH3502ZB1-076

Забивка пыльника

2







35Q68-01038

Забивка пыльника

2





8

MH3501ZB6-021

Пыльник передний верхний в сборе

1







MH3501ZB6-023

Пыльник передний верхний

1







3501N-024

Зажимная пластина

2





5-12



Dongfeng Motor Co., Ltd.



3501B-ZB1E0                Тормозной механизм передний правый





No

Номер запчасти

Наименование запчасти

Кол-во  **

*



MH3501ZB6-022

Пыльник передний нижний

1







Q150B0816

Болт крепления пыльника

5







Q40308

Пружинчатая шайба

5





9

3550ZB1E-020

Датчик АБС в сборе

1





10  Q701B45

Изгибнутая масленка

1





11

MH3501ZB3-126

Опорный щит переднего правого тормоза

1







MH3501ZB3-125

Опорный щит переднего правого тормоза в сборе

1







MH3501ZB3-180

Передний правый тормоз, узел агрегата(включая опорный
щит и тормозные колодки)

1





12  35ZB6-01154

Кронштейн датчика переднего тормоза в сборе

1







Q150B0820

Болт

2







Q40308

Пружинчатая шайба

2





13  MH3501ZB1-132

Палец тормозной колодки

2







MH3501ZB1-085

Тормозная колодка передняя верхняя в сборе

1







MH3501ZB1-185

Тормозная колодка передняя нижняя в сборе

1





14  3501D-106

Заклепка

32





15  3501ZB6-105

Фрикционный диск переднего тормоза

4





16  3501ZB1-101

Передняя тормозная колодка

2





5-13



Dongfeng Motor Co., Ltd.



3501B-ZB1E0                Тормозной механизм передний правый



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

17  3550ZB1E-021

Втулка датчика

1





18  3501N-064

Возвратная пружина

1





19  MH3501ZB1-108

Палец крепления возвратной пружины

2





20  3501N-118

Зажимное кольцо

2





21  3501N-113

Ролик в сборе

2







3501N-114

Сальник в сборе

4







3501N-213

Ролик

2





22  3501N-102

Ось ролика

2





23  3501N-042

Тормозной кулачок передний левый

1





24  3501N-034

Сальник переднего тормозного щита в сборе

1





25  MH3501ZB1-039

Втулка переднего тормозного щита

2





26  35ZB6-01030

Сильфон для кабель АБС

1





27  Q5280850

Круглый штифт

2





28  3501N-039

Втулка тормозной колодки

1







MH3501ZB1-139

Втулка

1









































5-14



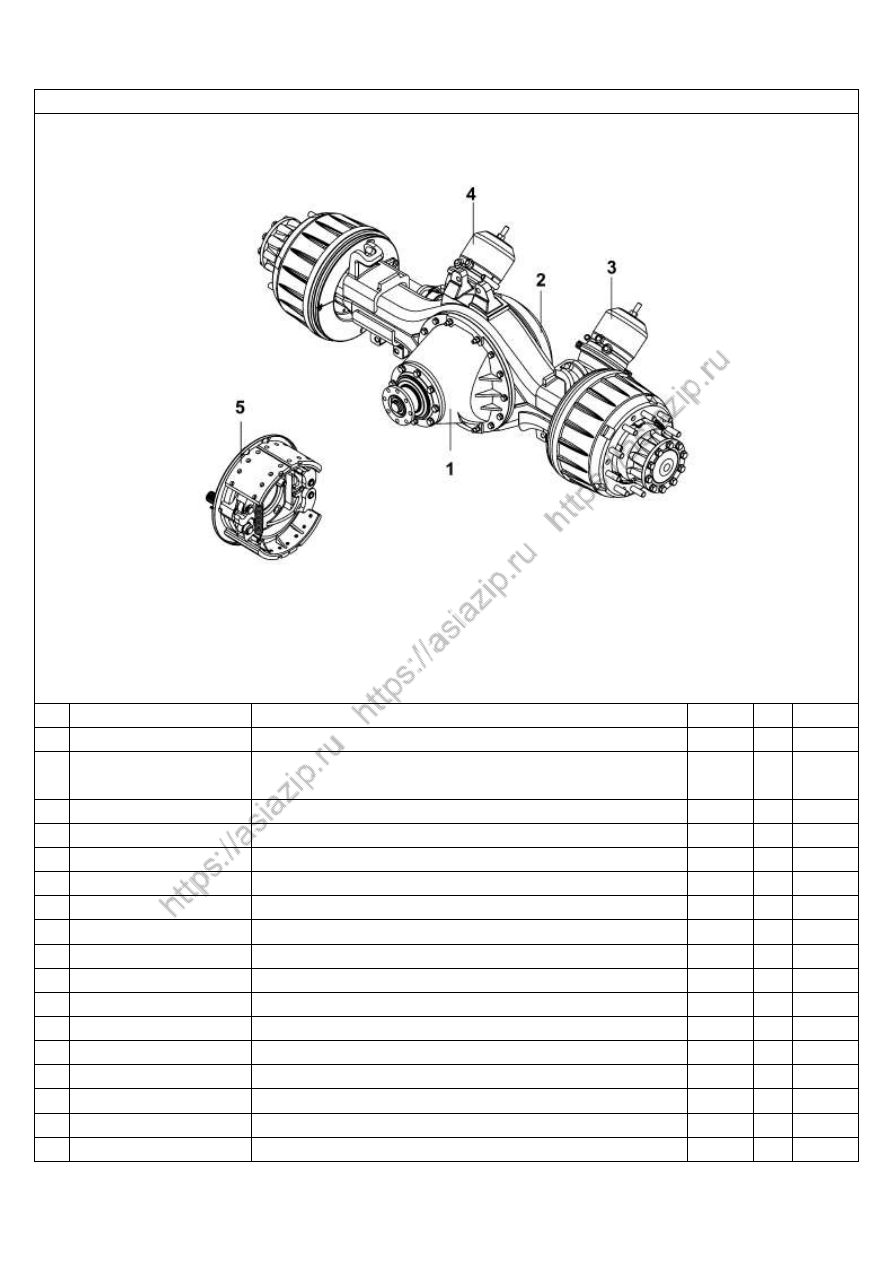

Dongfeng Motor Co., Ltd.



2400010-T0400                Система заднего моста







No

Номер запчасти

Наименование запчасти

Кол-во  **

*



24ZAS03B-00005

Ступица колеса и тормоз заднего моста в сборе

1





1

2402ZB7D-010

Главный редуктор и дифференциал с конической шестерней в
сборе

1





2

2401ZAS03-010

Корпус заднего моста в сборе

1





3

3530ZB1-002-B

Пружинная тормозная пневмокамера задняя правая в сборе

1





4

3503ZB1-001-B

Пружинная тормозная пневмокамера задняя левая в сборе

1





5

3502ZAS03A-010

Тормозной механизм задний левый в сборе

1







3502ZAS03A-015

Тормозной механизм задний правый в сборе

1





























































































































5-15



Dongfeng Motor Co., Ltd.



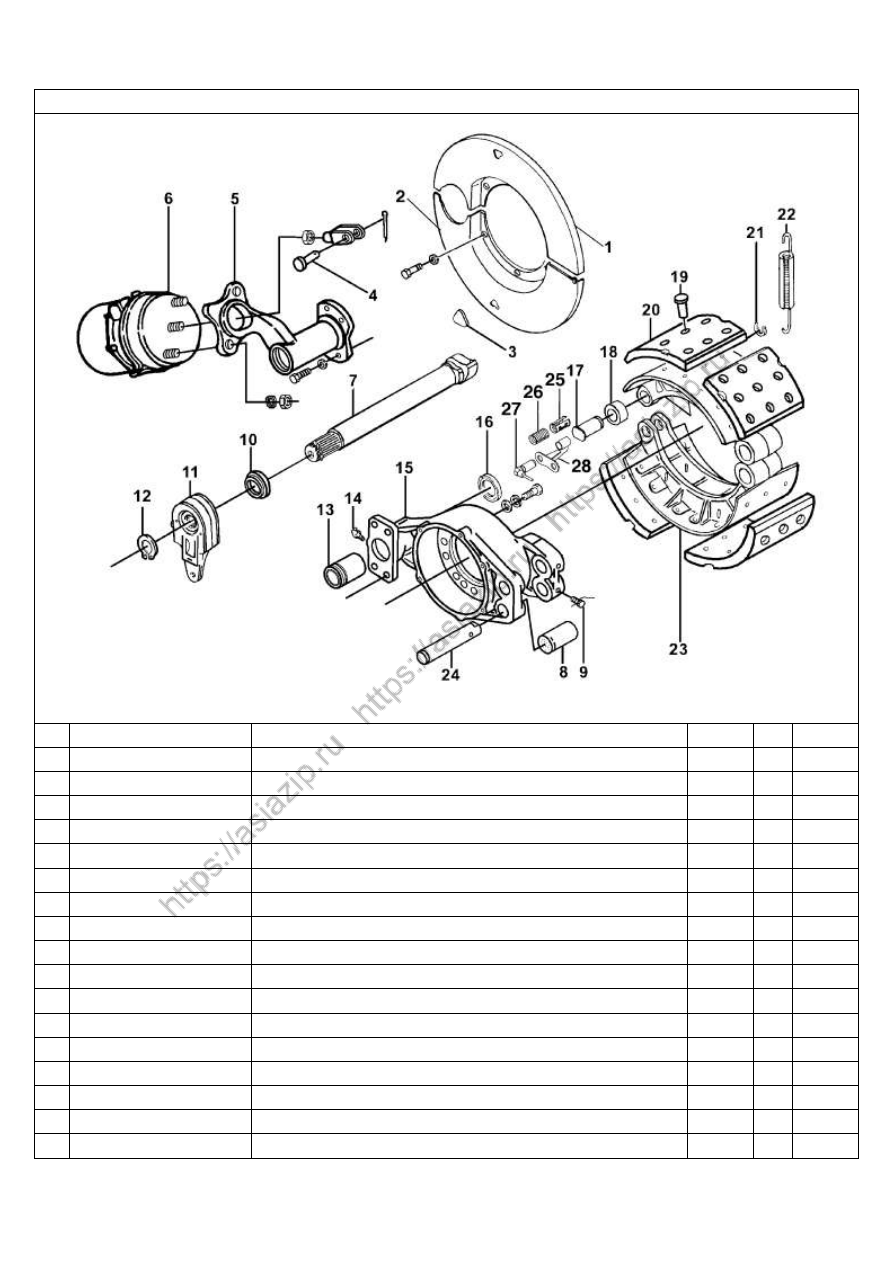

3502A-T0400                Тормозной механизм задний левый



No

Номер запчасти

Наименование запчасти

Кол-во  **

*



3502ZAS03A-010

Тормозной механизм задний левый в сборе

1





1

3502ZS01F-021

Пыльник нижний заднего тормоза в сборе

1





2

3502ZS01F-023

Верхний пыльник заднего тормоза

1







Q150B1012

Болт

6







Q40310

Пружинчатая шайба

6





3

3501N-076

Забивка наблюдательного отверстия

2





4

3502N-018

Штифт

1







Q500B0426

Шплинт

1





5

35ZAS01A-02030

Кронштейн задний правый с втулкой в сборе

1







Q151B1435

Болт

4







Q40314

Пружинчатая шайба

4





6

3530ZB1-001-B

Пружинная тормозная пневмокамета задняя левая в сборе

1







Q341B16

Гайка крепления пружинной тормозной пневмокамеры

2







Q40316

Пружинчатая шайба

2





7

3502ZAS01-042

Кулачный вал заднего правого тормоза

1





8

3502N-093

Втулка задней тормозной колодки

2





9

3501N-134

Винт крепления пальца колодки

2





5-16



Dongfeng Motor Co., Ltd.



3502A-T0400                Тормозной механизм задний левый





No

Номер запчасти

Наименование запчасти

Кол-во  **

*



Q50512200

Проволочный трос

1





10  Q1-35S92-02044-A

Прокладное кольцо заднего тормозного кулачка

1





11

SRH3551B6-010

Саморегулирующее устройство в сборе

1





12  3501N-046

Зажимное кольцо

1





13  3502N-039

Втулка

1





14  Q701B45

Изгибнутая масленка

1





15  3502XZB-025

Задний тормозной щит в сборе

1







3502XZB-026

Задний тормозной щит

1





16  3502N-034

Сальник в сборе

1





17  3501N-102

Ось ролика

2





18  3501N-113

Ролик заденй тормозной колодки в сборе

2







3502N-213

Ролик заденй тормозной колодки

2







3501N-114

Сальник в сборе

2





19  3501N12-106

Заклепка крепления фрикционного диска

60





20  3502ZAS01-105

Фрикционный диск заднего тормоза

4





21  3501N-118

Зажимное кольцо

2





22  3502N12-064

Возвратная пружина в сборе

1





5-17



Dongfeng Motor Co., Ltd.



3502A-T0400                Тормозной механизм задний левый





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

23  3502N12-101-B

Тормозная колодка в сборе

2







3502ZAS01-185

Тормозная колодка задняя верхняя в сборе

1







3502ZAS01-085

Тормозная колодка задняя нижняя в сборе

1





24  3502N-132

Ось колодки

2





25  3550ZB1E-021

Втулка датчика АБС

1





26  35ZB6-01030

Сильфон для кабеля АБС

1





27  3550ZB1E-020

Датчик АБС в сборе

1







2401ZAS03-053

Кронштейн

1





28  24ABS-10012

Кронштейн заднего датчика

1





































































































5-18



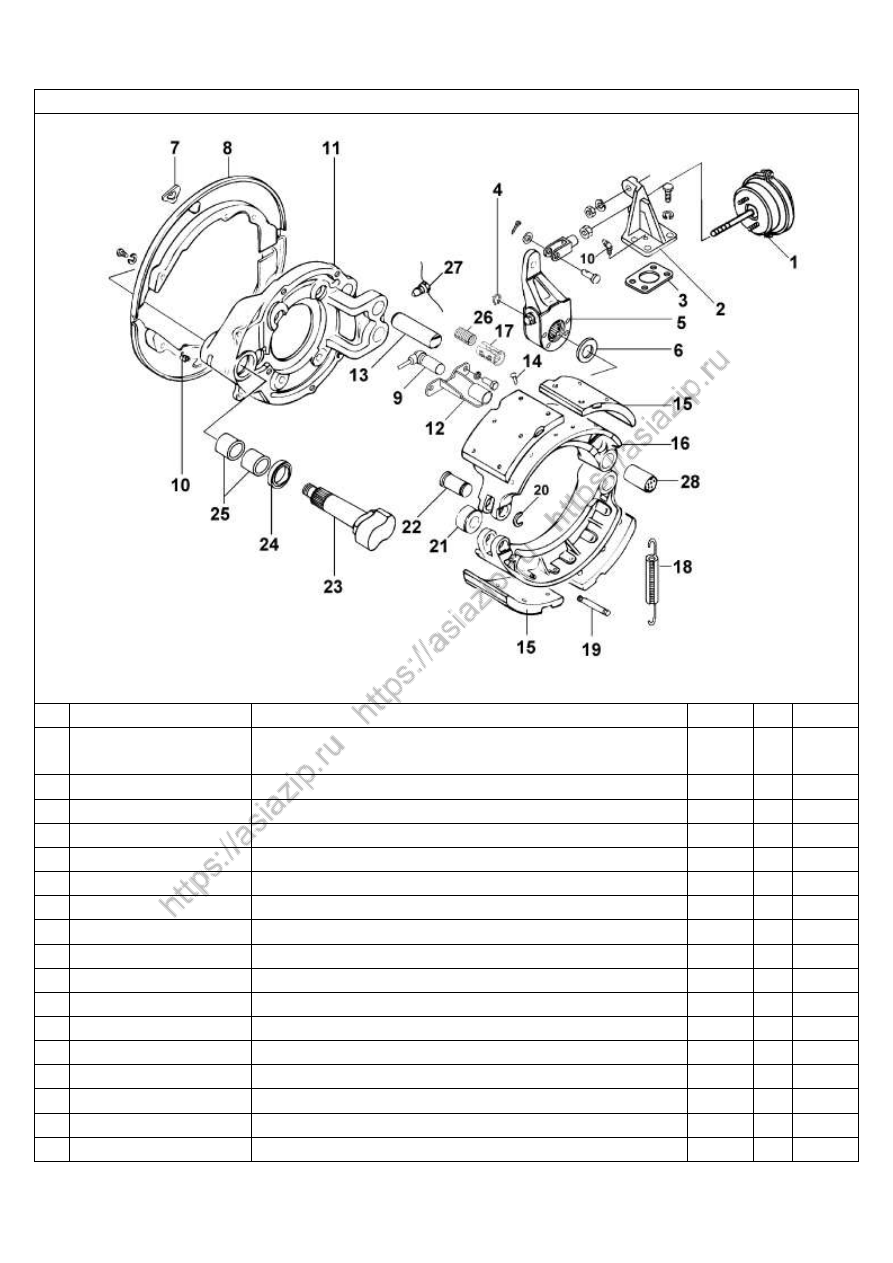

Dongfeng Motor Co., Ltd.



3502B-T0400                Тормозной механизм задний правый





No

Номер запчасти

Наименование запчасти

Кол-во  **

*



3502ZAS03A-015

Тормозной механизм задний правый в сборе

1





1

3502ZS01F-021

Пыльник нижний заднего тормоза в сборе

1





2

3502ZS01F-023

Верхний пыльник заднего тормоза

1







Q150B1012

Болт

6







Q40310

Пружинчатая шайба

6





3

3501N-076

Забивка наблюдательного отверстия

2





4

3502N-018

Штифт

1







Q500B0426

Шплинт

1





5

35ZAS01A-02029

Кронштейн задний левый с втулкой в сборе

1







Q151B1435

Болт

4







Q40314

Пружинчатая шайба

4





6

3530ZB1-002-B

Пружинная тормозная пневмокамета задняя правая в сборе

1







Q341B16

Гайка крепления пружинной тормозной пневмокамеры

2







Q40316

Пружинчатая шайба

2





7

3502ZAS01-041

Кулачный вал заднего левого тормоза

1





8

3502N-093

Втулка задней тормозной колодки

2





9

3501N-134

Винт крепления пальца колодки

2





5-19



Dongfeng Motor Co., Ltd.



3502B-T0400                Тормозной механизм задний правый



No

Номер запчасти

Наименование запчасти

Кол-во  **

*



Q50512200

Проволочный трос

1





10  Q1-35S92-02044-A

Прокладное кольцо заднего тормозного кулачка

1





11

SRH3551B6-010

Саморегулирующее устройство в сборе

1





12  3501N-046

Зажимное кольцо

1





13  3502N-039

Втулка

1





14  Q701B45

Изгибнутая масленка

1





15  3502XZB-025

Задний тормозной щит в сборе

1







3502XZB-026

Задний тормозной щит

1





16  3502N-034

Сальник в сборе

1





17  3501N-102

Ось ролика

2





18  3501N-113

Ролик заденй тормозной колодки в сборе

2







3502N-213

Ролик заденй тормозной колодки

2







3501N-114

Сальник в сборе

2





19  3501N12-106

Заклепка крепления фрикционного диска

60





20  3502ZAS01-105

Фрикционный диск заднего тормоза

4





21  3501N-118

Зажимное кольцо

2





22  3502N12-064

Возвратная пружина в сборе

1





5-20



Dongfeng Motor Co., Ltd.



3502B-T0400                Тормозной механизм задний правый



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

23  3502N12-101-B

Тормозная колодка в сборе

2







3502ZAS01-185

Тормозная колодка задняя верхняя в сборе

1







3502ZAS01-085

Тормозная колодка задняя нижняя в сборе

1





24  3502N-132

Ось колодки

2





25  3550ZB1E-021

Втулка датчика АБС

1





26  35ZB6-01030

Сильфон для кабеля АБС

1





27  3550ZB1E-020

Датчик АБС в сборе

1







2401ZAS03-053

Кронштейн

1





28  24ABS-10012

Кронштейн заднего датчика

1





































































































5-21
