Седельный тягач Dongfeng DFL4251A-T04-001-010A. Каталог запчастей (2006 год) - часть 9

Dongfeng Motor Co., Ltd.



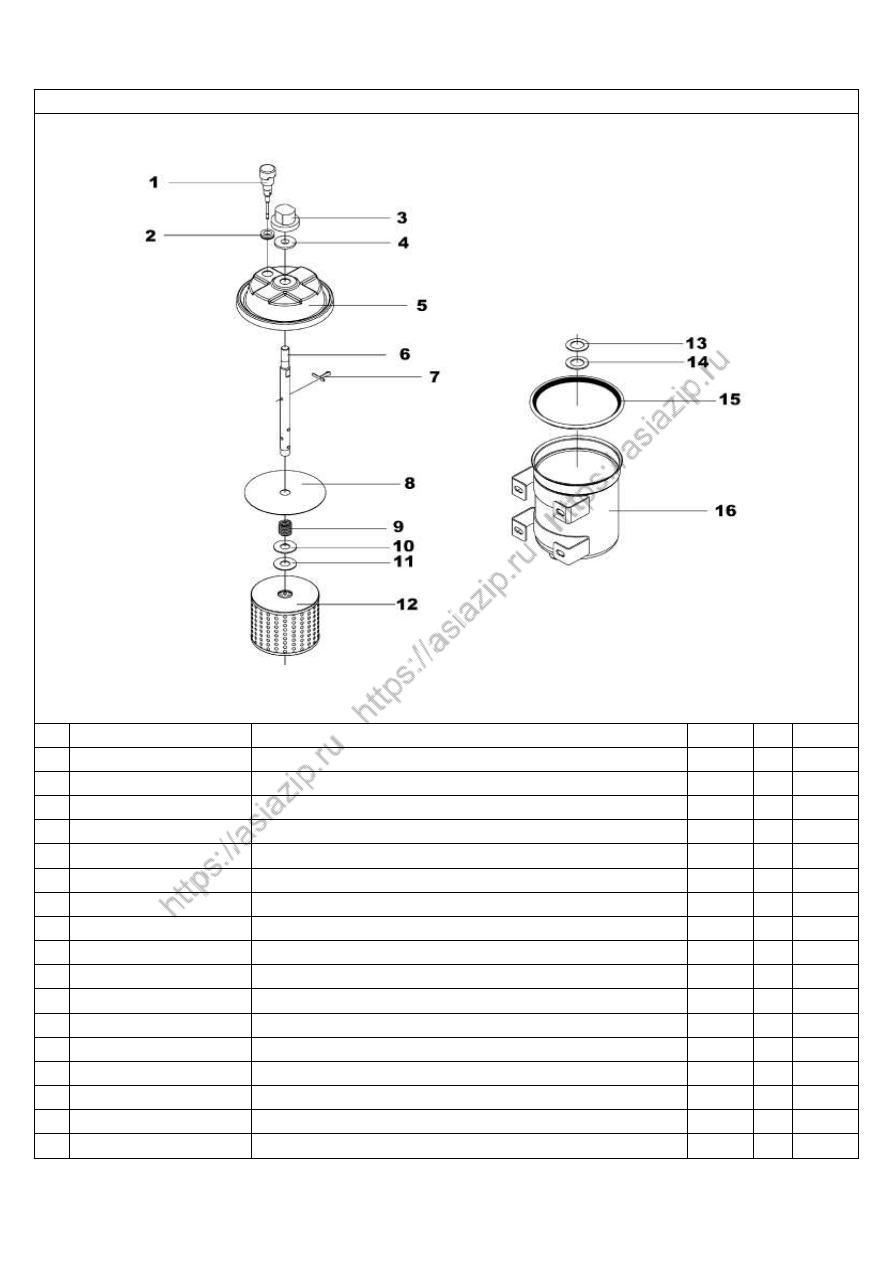

3410A1-07



Масляный бачок гидроусилителя









No

Номер запчасти

Наименование запчасти

Кол-во  **

*



3410NK-010-A

Масляный бачок гидроусилителя в сборе

1





1

3410ZB1-025-A

Выпускное устройство в сборе

1





2

3410ZB1-086

Уплотнительная шайба

1





3

3410ZB1-080-A

Гайка крепления крышки масляного резервуара

1







3410ZB1-081-A

Чехол гайки крепления крышки масляного резервуара

1





4

3410ZB1-088

Уплотнительная шайба

1





5

3410ZB1-021-A

Крышка масляного резервуара

1





6

3410ZB1-045-A

Стержень

1





7

Q500B0522

Шплинт

1





8

3410ZB1-067

Металлическая сетка

1





9

3410ZB1-042

Пружина

1





10  3410ZB1-043

Верхняя шайба фильтрующего элемента

1





11

3410ZB1-044

Кольцо верхнего сальника фильтрующего элемента

1





12  2410N2-030

Фильтрующий элемент в сборе

1





13  3410ZB1-049

Кольцо нижнего сальника фильтрующего элемента

1





14  3410ZB1-048

Нижняя шайба фильтрующего элемента

1





15  3410ZB1-056-A

Резиновая уплотнительная шайба

1





6-11



Dongfeng Motor Co., Ltd.



3410A1-07



Масляный бачок гидроусилителя









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

16  3410NK-050

Бачок, кронштейн и трубопровода в сборе

1







3410H-053

Кронштейн

2







3410N2-041

Бачок

1







3410ZB1-046

Штуцер возвратной трубки

1







3410ZB1-052

Выходная трубка

1







3410H-071

Чехол входной трубки

1







3410H-073

Забивка выходной трубки

1





























































































































6-12



Dongfeng Motor Co., Ltd.



3412A-T0100

Продольная рулевая тяга



No

Номер запчасти

Наименование запчасти

Кол-во  **

*



3412110-T0100

Рулевая тяга в сборе

1





1

3303N-071

Пробка

2







Q500B0570

Шплинт

2





2

3303N-067

Нижний вкладыш

2





3

3303N-068

Цилиндрическая пружина

2





4

3303N-064

Верхний вкладыш

2





5

Q700B01

Масленка

2





6

3303RC16-041

Наконечник продольной рулевой тяги

2





7

3303N-080

Пыльник

2





8

3303RC16-066

Шаровой палец

2





9

3303N-091

Желобчатая гайка

2







Q500B0545

Шплинт

2





10  3412112-T0100

Продольная рулевая тяга

1







3412115-T0100

Рулевая тяга с наконечниками в сборе(включая детали № 6 и

10)











































6-13



Dongfeng Motor Co., Ltd.



3412B-T0100

Рычаг рулевого механизма





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3412011-T0100

Рычаг рулевого механизма

1





2

34N-01012

Болт рычага

1





3

Q341B20

Гайка

1





4

Q40320

Пружинчатая шайба

1

































































































































































6-14



Dongfeng Motor Co., Ltd.



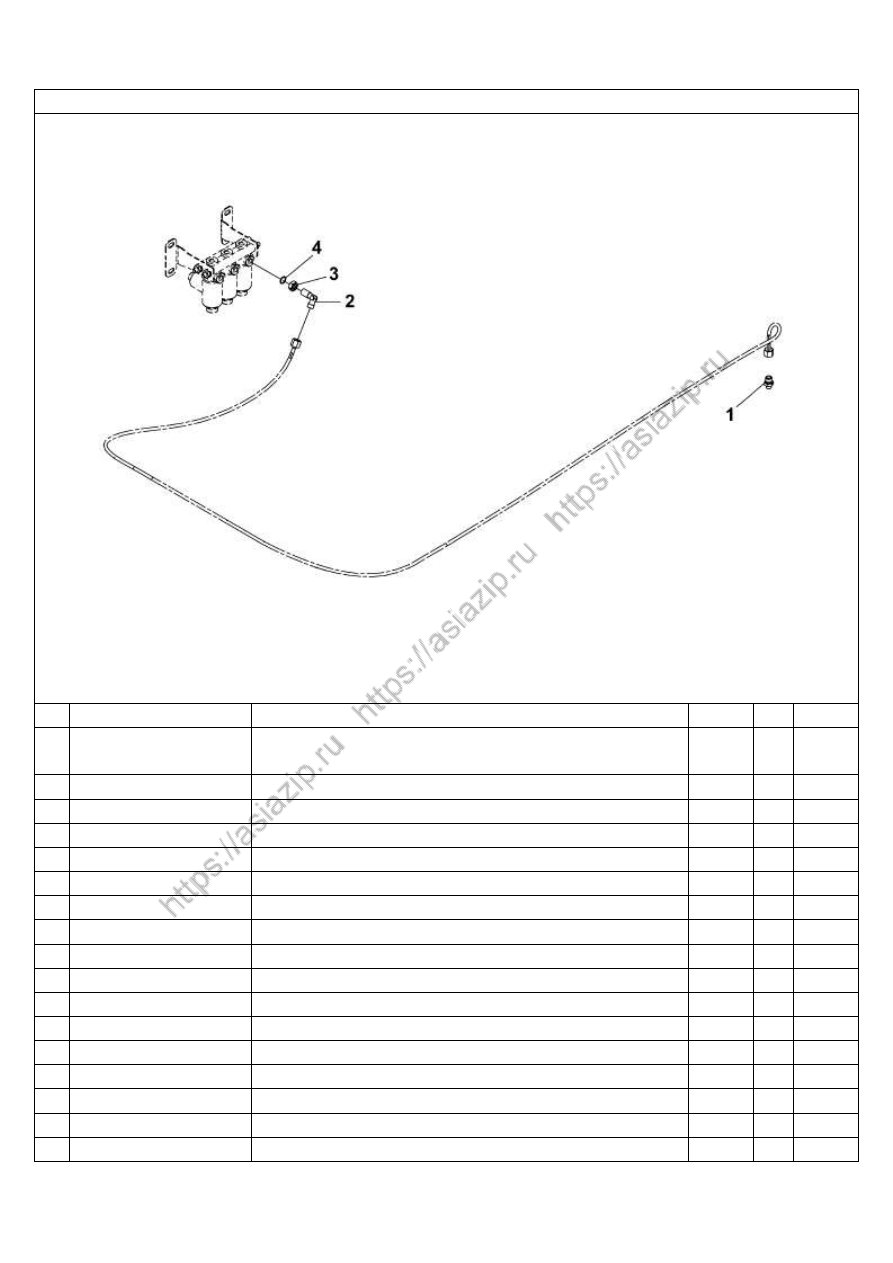

2507B-ZB7C0                Механизм управления блокировкой дифференциала









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

35.6B2-06016

Конический штуцер электромагнитного клапана для
воздушного сигнала

1





2

36ZB3A-06136

Штуцер-угольник

1





3

35RC4-06629

Нажимная гайка

1





4

35B13-41035

Уплотнительное шайба

1

































































































































































6-15



Dongfeng Motor Co., Ltd.



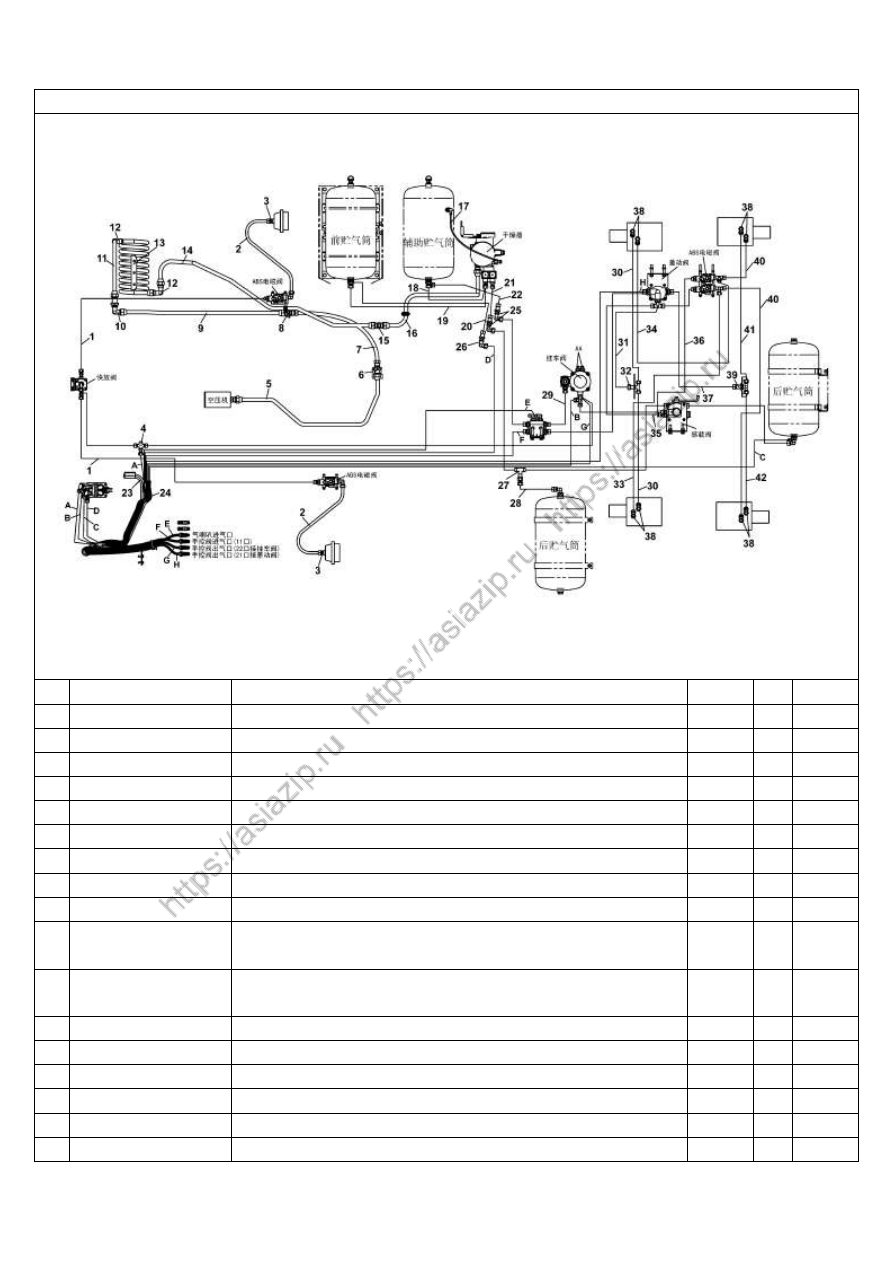

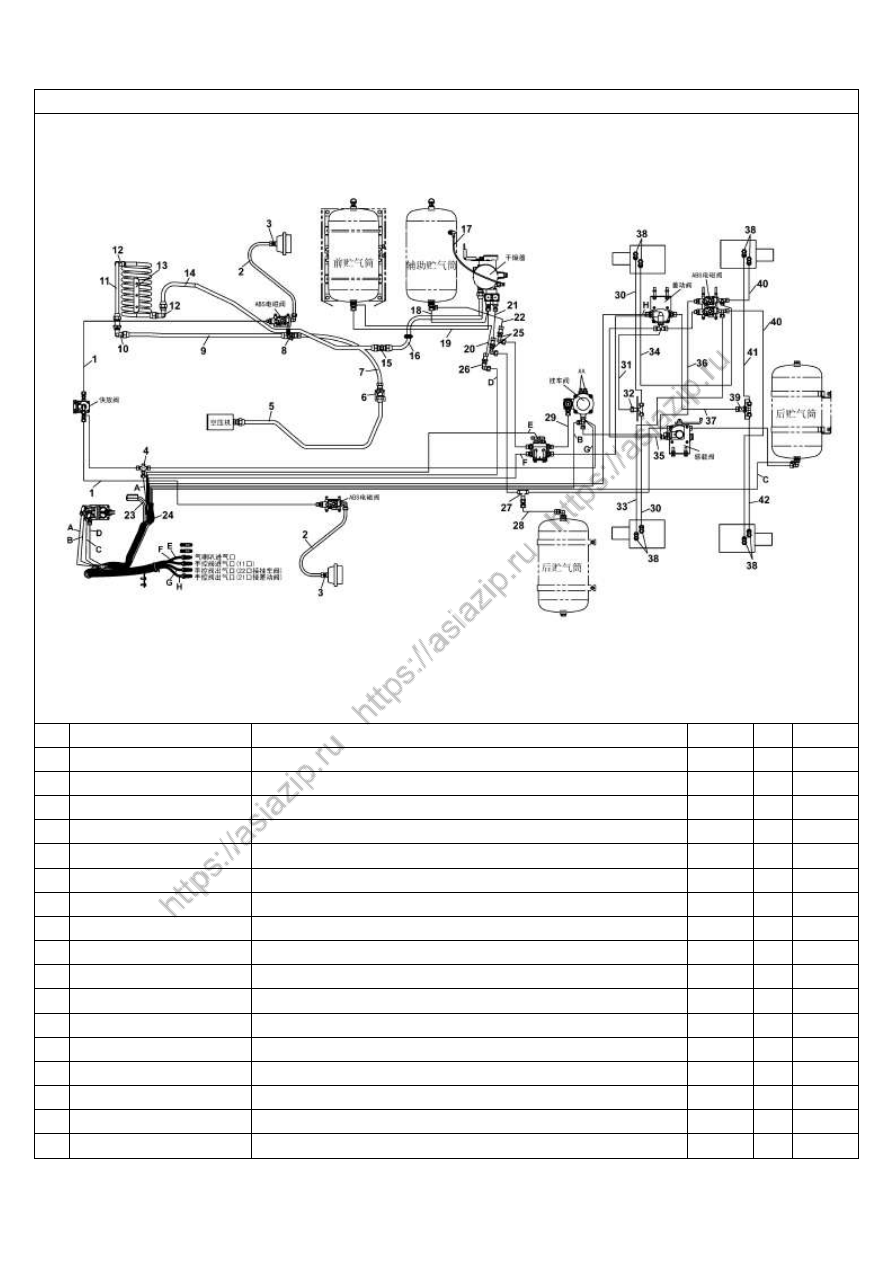

3506001-T0402



Распределительная схема трубопроводов пневмотормоза

















No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

RQ85010150

Нейлоновый шланг в сборе

2





2

Q-22N-600W

Шланг в сборе

2





3

35N-06153

Штуцер торцевой трубы

2





4

3506064-T0402

Тройник

1





5

3506202-T0400

Первая стальная трубка в сборе

1





6

3506826-T0400

Держатель

1







35ZB3A-06070

Штуцер

1







Q353B27

Тонкая гайка

1





7

35Z07-06050

Высокотермостойкий шланг в сборе

1





8

35ZB7-06088

Держатель

1







35ZB3A-06070

Штуцер

1







Q150B0830

Болт

1







Q40308

Пружинчатая шайба

1







Q340B08

Гайка

1







Q353B27

Тонкая гайка

1





9

3506204-T0400

Вторая стальная трубка в сборе

1





10  35ZB3A-06101

Штуцер-угольник

1





6-16



Dongfeng Motor Co., Ltd.



3506001-T0402



Распределительная схема трубопроводов пневмотормоза

















No

Номер запчасти

Наименование запчасти

Кол-во  **

*



Q353B27

Тонкая гайка

1





11

3506654-T0400

Третья стальная трубка

1





12  35T01-06101

Штуцер-угольник

2





13  35T01-06202

Первый воздухопровод в сборе

1







35T01-06625

Нижний хомут для трубки

1







35T01-06626

Верхний хомут для трубки

1







35T01-06612

Держатель хомута

1







Q150B0865

Болт

3







Q340B08

Гайка

3







Q403038

Пружинчатая шайба

3





14  3506650-T0400

Четвертая стальная трубка в сборе

1





15  35ZB3A-06108

Штуцер

1





16  3506652-T0800

Пятая стальная трубка в сборе

1





17  RQ8500650

Нейлоновый шланг в сборе

1





18  3506510-T0400

Нейлоновый шланг в сборе

1





19  3506512-T0400

Нейлоновый шланг в сборе

1





20  3506516-T0400

Нейлоновый шланг в сборе

1





6-17



Dongfeng Motor Co., Ltd.



3506001-T0402



Распределительная схема трубопроводов пневмотормоза

















No

Номер запчасти

Наименование запчасти

Кол-во  **

*

21  3506514-T0400

Нейлоновый шланг в сборе

1





22  3506518-T0400

Нейлоновый шланг в сборе

1





23  3506820-T0500

Кронштейн в сборе

1







35ZB7-06102

Застежка бандажной ленты

5







35ZB8A-06105

Бандажная лента

5







Q150B0825

Болт

4







Q340B08

Гайка

4







Q40308

Пружинчатая шайба

4







Q40108

Плоская шайба

4





24  3506110-T0402

Пучок нейлоновых шлангов в сборе

1





25  35Z61-06128

Штуцер-угольник

2







Q353B20

Тонкая гайка

2





26  35Z06A-06127

Штуцер-угольник

1







Q353B16

Тонкая гайка

1





27  3506064-T0401

Тройник

1







Q353B20

Тонкая гайка

1





28  3506520-T0400

Нейлоновый шланг в сборе

1





6-18



Dongfeng Motor Co., Ltd.



3506001-T0402



Распределительная схема трубопроводов пневмотормоза

















No

Номер запчасти

Наименование запчасти

Кол-во  **

*

29  RQ8501030

Нейлоновый шланг в сборе

1





30  RQ8501070

Нейлоновый шланг в сборе

2





31  Q-22N-550

Гибкий шланг в сборе

1





32  3506821-T0402

Кронштейн

1







35.6B2-06076

Тройник

1







Q353B18

Тонкая гайка

1







Q41018

Стопорная шайба с внутренними зубами

1





33  RQ85010140

Нейлоновый шланг в сборе

1





34  RQ85010135

Нейлоновый шланг в сборе

1





35  RQ85014170E

Нейлоновый шланг в сборе

1





36  RQ85014227C

Нейлоновый шланг в сборе

1





37  RQ85014210A

Нейлоновый шланг в сборе

1





38  3506092-T0400

Штуцер-угольник

8







35N-06027

Нажимная гайка

8







35N-06032

Уплотнительное кольцо

8





39  35ZB7-06032

Держатель гибких шлангов заднего моста

1







3506064-T0400

Тройник

1





6-19



Dongfeng Motor Co., Ltd.



3506001-T0402



Распределительная схема трубопроводов пневмотормоза











No

Номер запчасти

Наименование запчасти

Кол-во  **

*



Q353B20

Тонкая гайка

1







Q41020

Стопорная шайба с внутренними зубами

1





40  RQ85010200

Нейлоновый шланг в сборе

1





41  RQ8501060

Нейлоновый шланг в сборе

1





42  RQ8501050

Нейлоновый шланг в сборе

1































3520C-010-A

Разделенный выключатель в сборе

2







3521E-010

Соединитель пневмотормоза в сборе

2







35N42-06510

Геликоидалый  нейлоновый  шланг  пневмотормоза  с  фитингом  в
сборе

1







35N42-06520

Геликоидалый  нейлоновый  шланг  пневмотормоза  с  фитингом  в
сборе

1













































































6-20



Dongfeng Motor Co., Ltd.



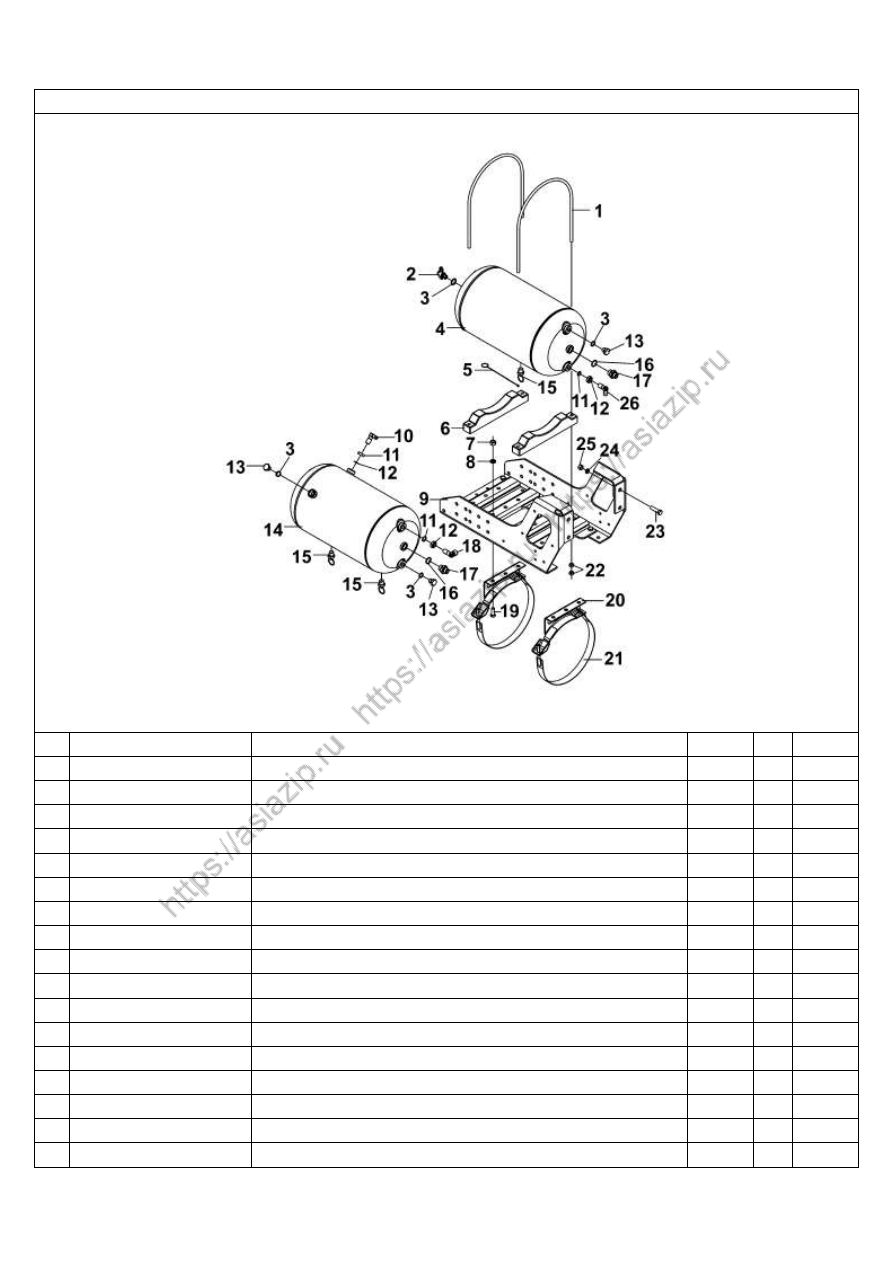

3513B-T0402                Передний воздушный рессивер







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

35N-13017

Стремянка крепления ресивера

2





2

3524Z06A-010

Клапан отбора сжатого воздуха в сборе

1





3

35N-06037

Уплотнительная шайба

4





4

3513B40B-010

Воздушный ресивер

1





5

35Z25-13013

Проволочный схват

1





6

35Z06A-13013

Кронштейн воздушного ресивера

2





7

Q340B12

Гайка

4





8

Q40312

Пружинчатая шайба

4





9

3513010-T0500

Рамка воздушного ресивера в сборе

1





10

35DR10-06027

Штуцер-угольник

1





11

35N-06027

Нажимная гайка

3





12  35N-06032

Уплотнительное кольцо

3





13  35N-06038

Пробка

3





14  3513010-ZB300

Воздушный ресивер в сборе

1





15  3513D-040

Сливной кран в сборе

3





16  35N-06036

Уплотнительная шайба

2





17  35B06-06012

Торцевой штуцер трубы

2





6-21



Dongfeng Motor Co., Ltd.



3513B-T0402                Передний воздушный рессивер







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

18  35Z41-06105

Штуцер-угольник

1





19  Q150B1225

Болт

8





20  35D-13020

Кронштейн воздушного ресивера в сборе

2





21  35D-13025

Бандажная лента в сборе

2





22  Q340B10

Гайка

12





23  Q150B1245

Болт

4





24  Q40312

Пружинчатая шайба

12





25  Q340B12

Гайка

12





26  35N-06124

Штуцер-угольник

1





































































































6-22



Dongfeng Motor Co., Ltd.



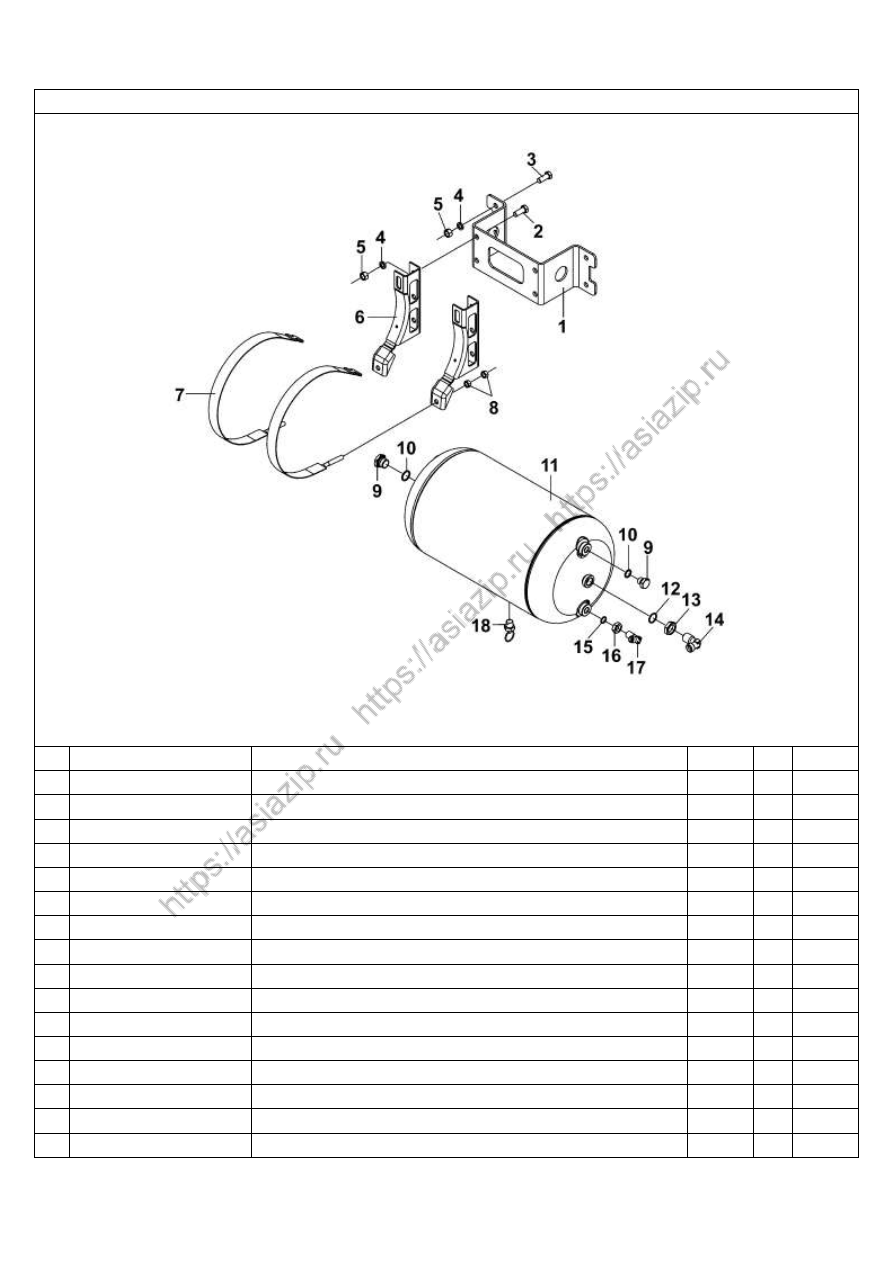

3513C-T0402                Задний воздушный ресивер





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3513B40B-010

Воздушный ресивер в сборе

1





2

35N-06037

Уплотнительная шайба

3





3

35N-06038

Пробка

3





4

35N-06031

Уплотнительное кольцо

1





5

35N-06026

Нажимная гайка

1





6

35Z41-06104

Штуцер-угольник

1





7

3513D-040

Сливной кран в сборе

1





8

Q150B1240

Болт

6





9

Q40312

Пружинчатая шайба

6





10  Q340B12

Гайка

6





11

35ZB8A-13020

Кронштейн вспомогательного воздушного ресивера в сборе

1





12  35ZB8A-13013

Проволока

1





13  35ZB8A-13025

Хомут вспомогательного воздушного ресивера в сборе

2





14  Q150B1045

Болт

2





15  Q340B10

Гайка

4





























6-23



Dongfeng Motor Co., Ltd.



3513G-T0402                Передний и задний воздушный ресивер







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3513102-T0400

Кронштейн воздушного ресивера в сборе

1





2

Q150B1225

Болт

4





3

Q150B1230

Болт

4





4

Q40312

Пружинчатая шайба

8





5

Q340B12

Гайка

8





6

35D-13020

Кронштейн воздушного ресивера в сборе

2





7

35D-13025

Бандажная лента в сборе

2





8

Q340B10

Гайка

4





9

35N-06038

Пробка

2





10  35N-06037

Уплотнительная шайба

2





11

3513B40B-010

Воздушный ресивер в сборе

1





12  35N-06031

Уплотнительное кольцо

1





13  35N-06026

Нажимная гайка

1





14  35.6B2-06090

Штуцер-угольник

1





15  35N-06032

Уплотнительное кольцо

1





16  35N-06027

Нажимная гайка

1





17  35N-06124

Штуцер-угольник

1





6-24



Dongfeng Motor Co., Ltd.



3513G-T0402                Передний и задний воздушный ресивер









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

18  3513D-040

Сливной кран в сборе

1

























































































































































































6-25



Dongfeng Motor Co., Ltd.



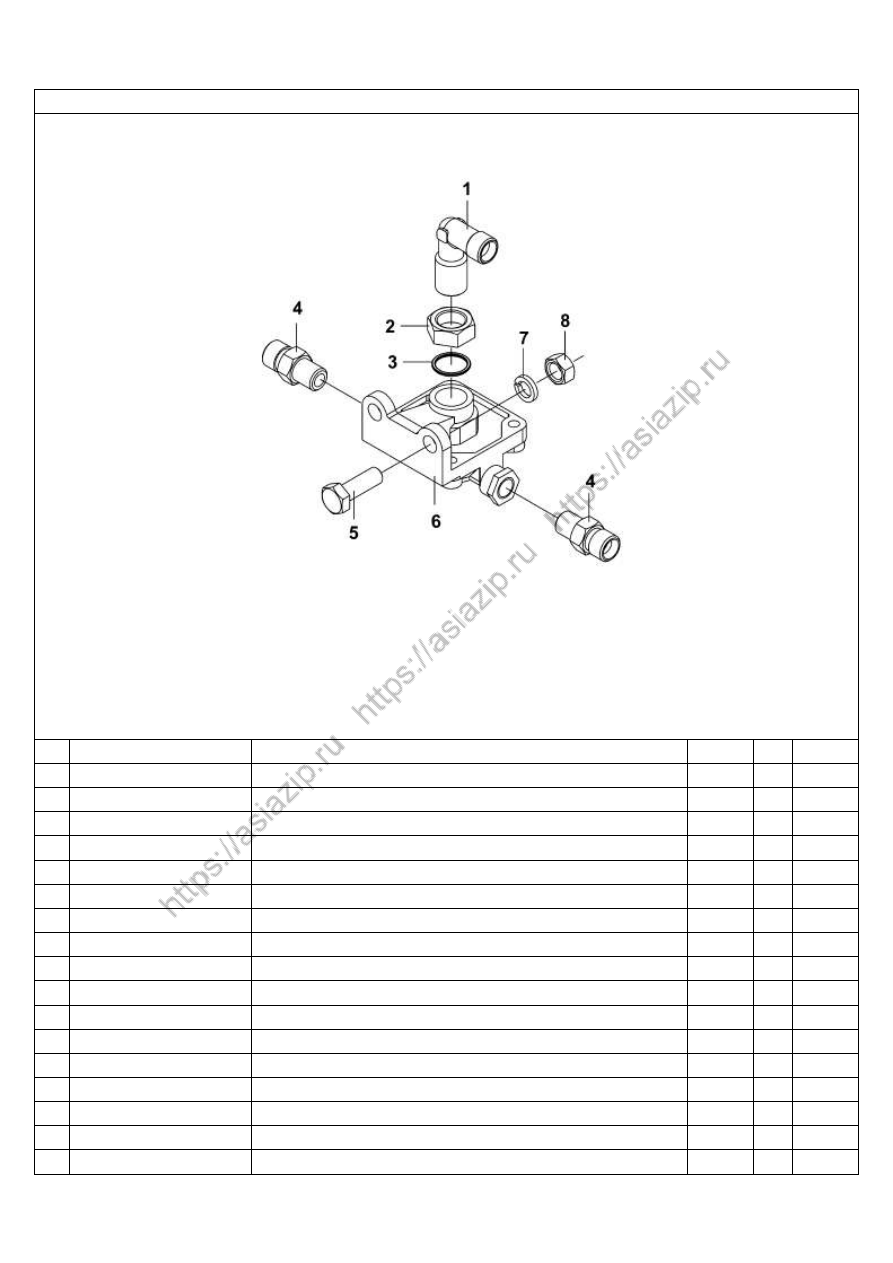

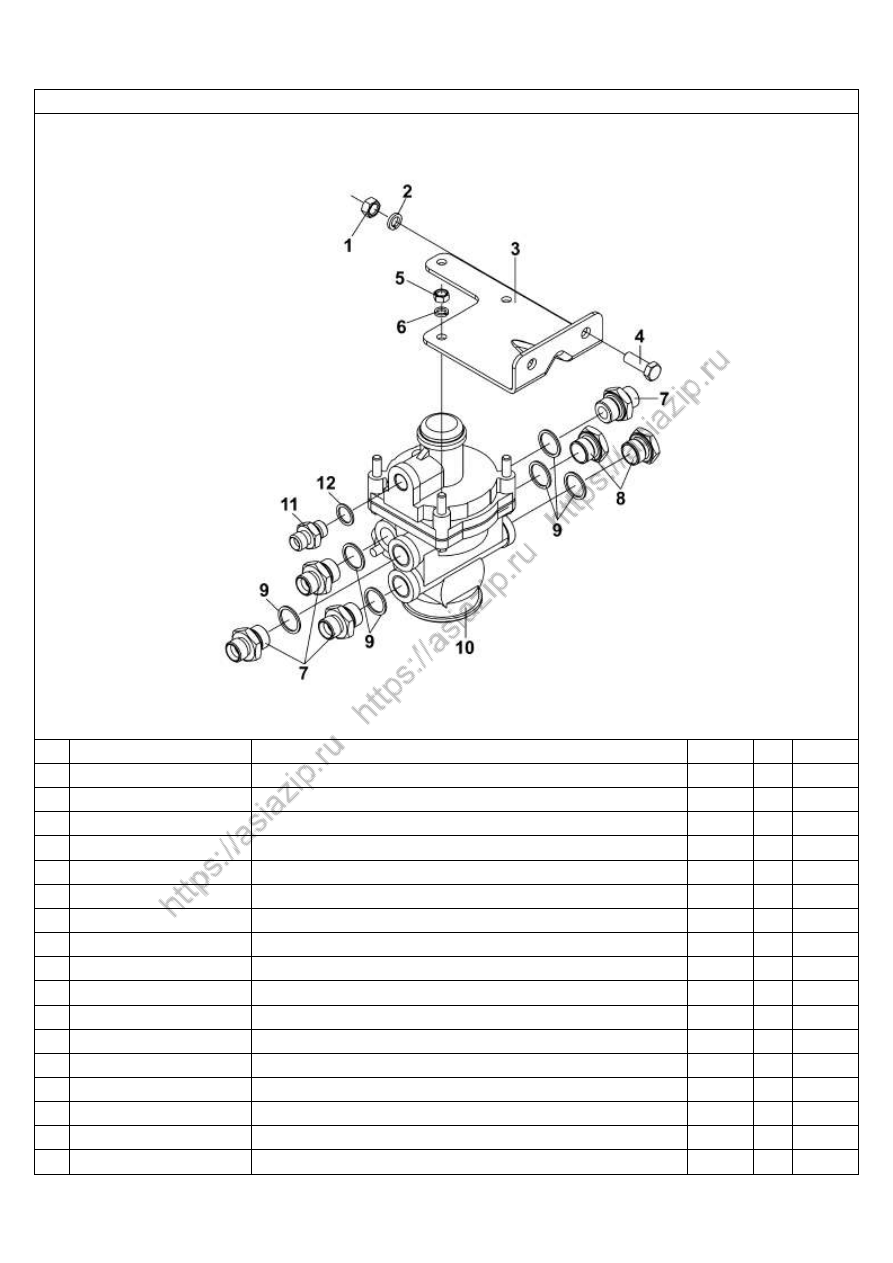

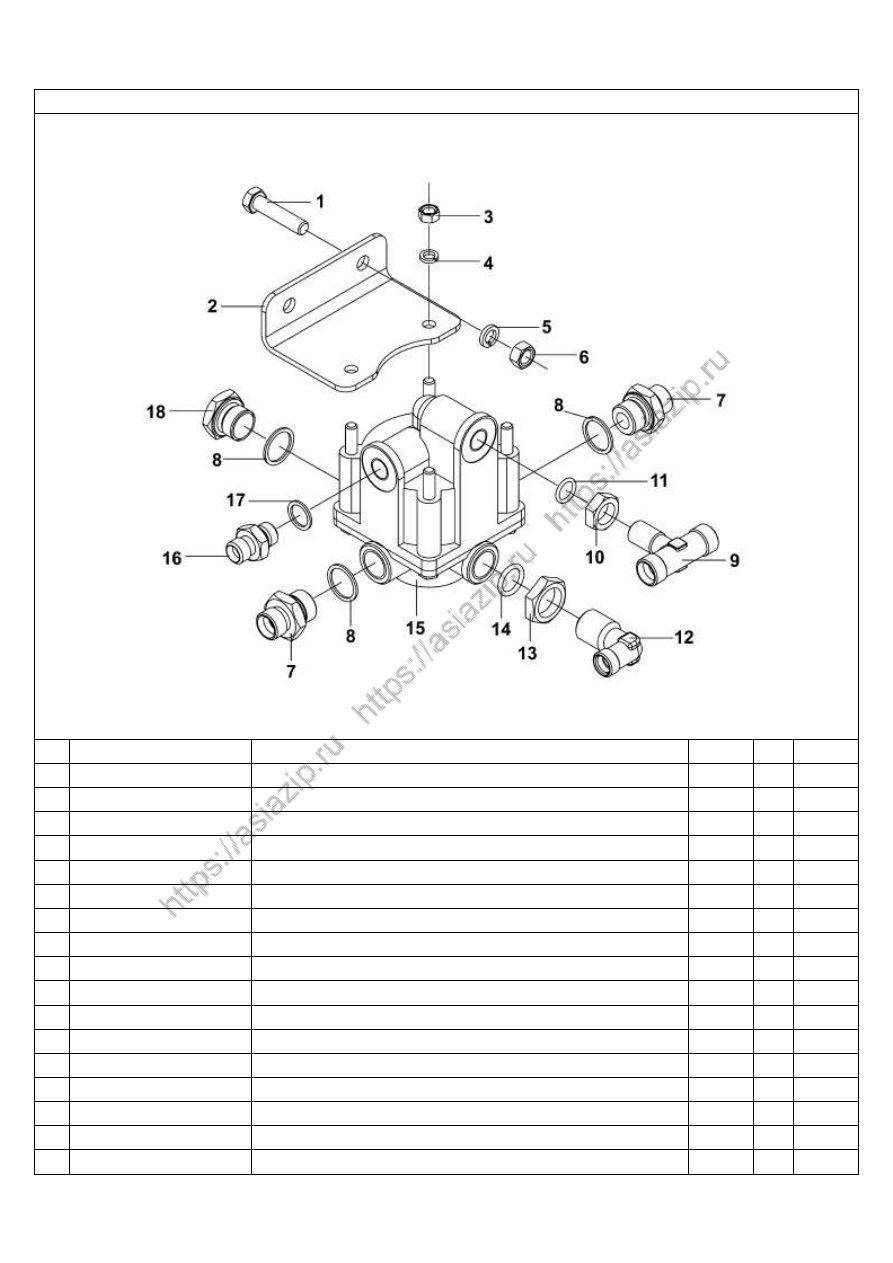

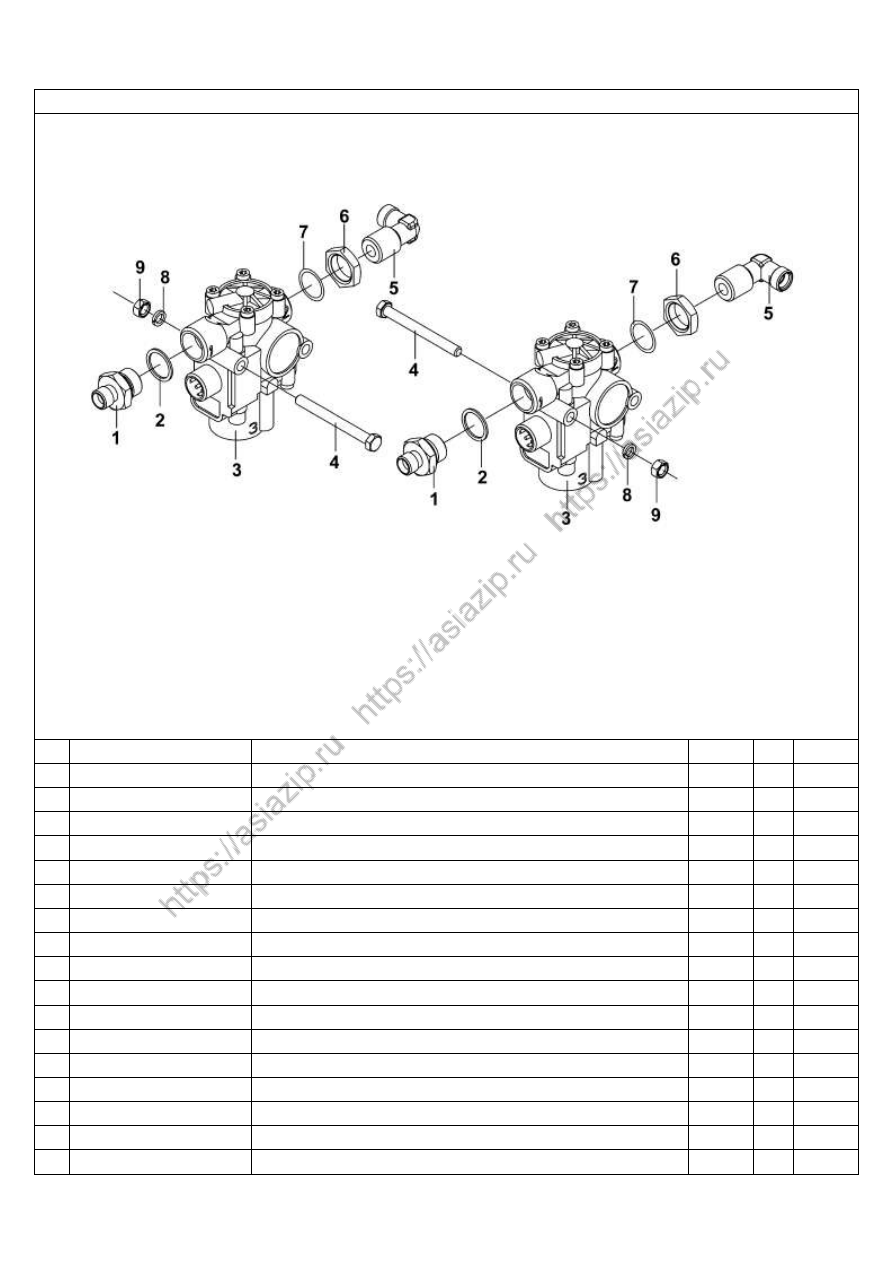

3522B1-ZB7                Клапаны для прицепа





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3522Z07-001

Тормозной клапан прицепа

1





2

35N-06037

Уплотнительная шайба

5





3

35BY-06513

Торцевой штуцер трубы

5





4

35Z41-06156

Тройник

1





5

35N-06027

Нажимная гайка

1





6

35N-06032

Уплотнительное кольцо

1





7

Q340B08

Гайка

4





8

Q40308

Пружинчатая шайба

4

















































































































6-26



Dongfeng Motor Co., Ltd.



3525A-T0402                Однонаправленный клапан





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

Q150B1030

Болт

4





2

35Z27-06025

Кронштейн штуцера

1





3

Q40310

Пружинчатая шайба

4





4

Q340B10

Гайка

2





5

35N-06124

Штуцер-угольник

6





6

35N-06027

Нажимная гайка

6





7

35N-06032

Уплотнительное кольцо

6





8

35B06-06012

Троцевой штуцер трубы

2





9

35N-06036

Уплотнительная шайба

5





10  35Z41-06027

Торцевой штуцер трубы

2





11

3525N49-010

Штуцер трубы с однонаправленным клапаном в сборе

1













































































6-27



Dongfeng Motor Co., Ltd.



3527B-ZB700                Дифференциальный клапан





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

Q150B1040

Болт

2





2

35Z41-06200

Кронштейн

1





3

Q340B08

Гайка

2





4

Q40308

Пружинчатая шайба

2





5

Q40310

Пружинчатая шабйа

2





6

Q340B10

Гайка

2





7

35B06-06012

Торцевой штуцер трубы

2





8

35N-06036

Уплотнительная шайба

3





9

35ZB3-06094

Тройник

1





10  35N-06027

Нажимная гайка

1





11

35N-06032

Улотнительное кольцо

1





12  35.6B2-06027

Штуце-угольник

1





13  35N-06026

Нажимная гайка

1





14  35N-06031

Уплотнительное кольцо

1





15  3527ZB1-001

Дифференциальный клапан в сборе

1





16  35BY-06513

Тоцевой штуцер трубыу

1





17  35N-06037

Уплотнительная шайба

1





6-28



Dongfeng Motor Co., Ltd.



3527B-ZB700                Дифференциальный клапан







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

18  35Z41-06047

Пробка

1





































































































































































































6-29



Dongfeng Motor Co., Ltd.



3533A-T1400                  Разгрузочный клапан







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

35B06-06097

Штуцер-угольник

1





2

35N-06155

Нажимная гайка

1





3

35D-06634

Уплотнительное кольцо

1





4

35.6B2-06014

Конический штуцер трубы

2





5

Q150B1030

Болт

2





6

3533N1-010

Разгрузочный клапан

1





7

Q40310

Пружинчатая шайба

2





8

Q340B10

Гайка

2

















































































































6-30



Dongfeng Motor Co., Ltd.



3451A-T0400                  Горный тормоз









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3451Z66-001

Клапан горного тормоза в сборе

1





2

35.6B2-06016

Конический штуцер трубы

1





3

35ZB3A-06135

Штуцер-угольник

1





4

35RC4-06629

Нажимная гайка

2





5

35B13-41035

Уплотнительное кольцо

2





6

35ZB3A-06136

Штуцер-угольник

1





7

RQ85006260

Нейлоновый шланг в сборе

1





























































































































6-31



Dongfeng Motor Co., Ltd.



3542A-T0402                Технический индукционный клапан нагрузки







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

Q340B10

Гайка

2





2

Q40310

Пружинчатая шайба

2





3

35ZB1-42010

Кронштейн индукционного клапана

1





4

Q150B1040

Болт

2





5

Q340B08

Гайка

3





6

Q40308

Пружинчатая шайба

3





7

35B06-06012

Торцевой штуцер трубы

4





8

35Z41-06047

Пробка

2





9

35N-06036

Уплотнительная шайба

6





10  3542010-T0400

Технический индукционный клапан нагрузки

1





11

35BY-06513

Торцевой штуцер трубы

1





12  35N-06037

Уплотнительная шайба

1

































































6-32



Dongfeng Motor Co., Ltd.



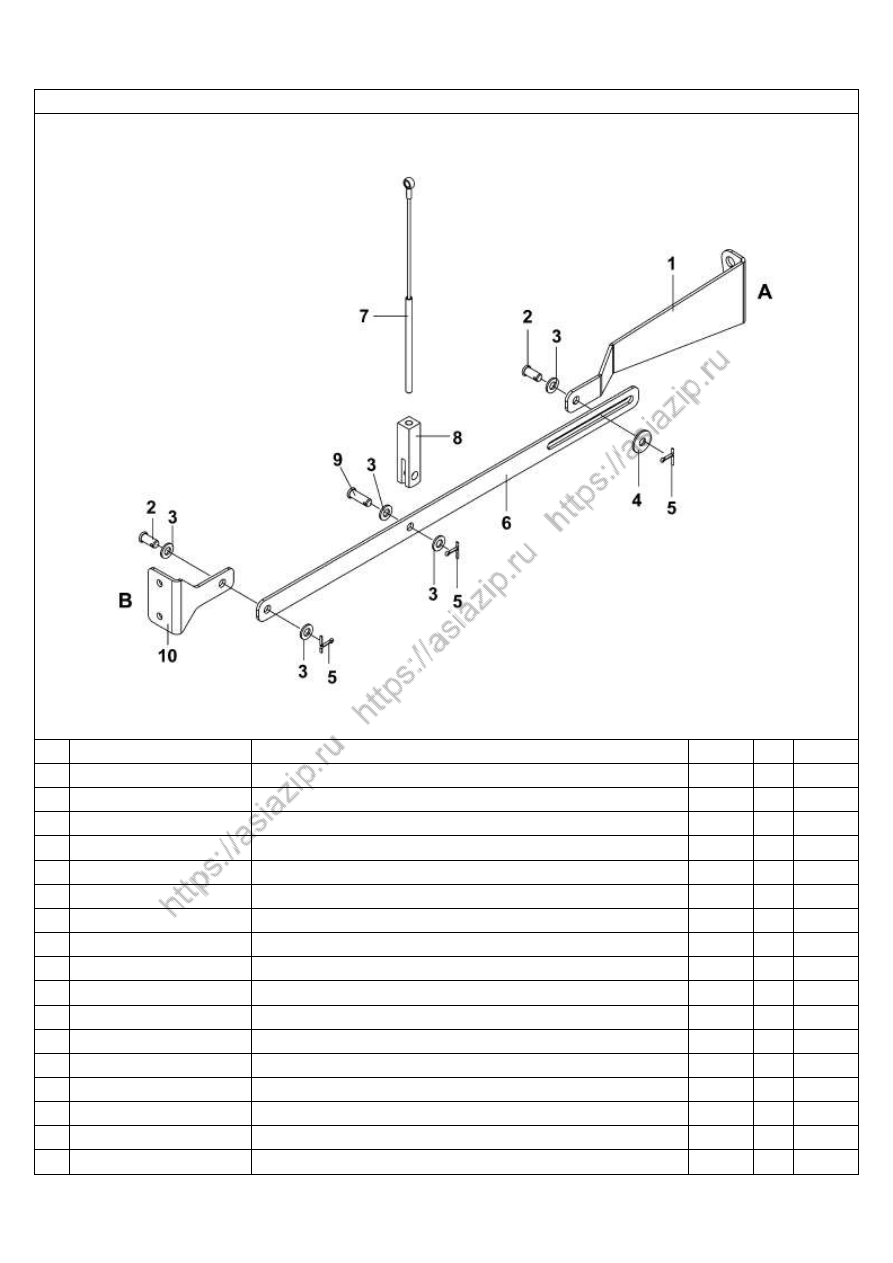

3542B-ZB700                Привод регулятора давления на заднюю ось







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

35ZB7-06410

Опора тяги

1





2

Q510B1022

Палец

2





3

Q40110

Плоская шайба

5





4

Q40210

Большая шайба

1





5

Q500B3220

Шплинт

3





6

35ZB7-06415

Тяга

1





7

35ZB1B-42015

Стальной трос в сборе

1





8

35ZB7-42020

Вилка кронштейна

1





9

Q510B1030

Палей

1





10  35ZB7-06412

Тяга кронштейна

1







Q150B0815

Болт

2







Q40308

Пружинчатая шайба

2







Q510B0830

Палец

1







Q500B3220

Шплинт

1









































6-33



Dongfeng Motor Co., Ltd.



3543A-T0402                Воздухоосушитель







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

35B06-06156

Болт

2





2

Q150B1245

Болт

1





3

Q40312

Пружинчатая шайба

7





4

Q340B12

Гайка

5





5

Q150B1225

Болт

4





6

3543101-T0400

Кронштейн

1





7

3543ZD2A-001

Элемент обработки воздуха

1





8

35N-06037

Уплотнительное кольцо

2





9

35N-06027

Нажимная гайка

2





10  35DR10-06027

Штуцер-угольник

1





11

35N-06037

Уплотнительная шайба

3





12  35N-06038

Пробка

1





13  35Z41-06015

Штуцер-угольник

1





14  35ZB1-06031

Тоцевой штуцер трубы

2





15  35N06036

Уплотнительная шайба

1





16  35ZB3A-06152

Штуцер

1

















6-34



Dongfeng Motor Co., Ltd.



3550A-T0402                Передняя антиблокировочная система тормозов(ABS)









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

35Z41-06027

Тоцевой штуцер трубы

2





2

35N-06036

Уплотнительная шайба

2





3

3550ZB1E-001

Электромагнитный клапан системы ABS в сборе

2





4

Q150B0885

Болт

4





5

35.6B2-06027

Штуцер-угольник

2





6

35N-06026

Нажимная гайка

2





7

35N-06031

Уплотнительное кольцо

2





8

Q40308

Пружичатая шайба

4





9

Q340B08

Гайка

4





































































































6-35



Dongfeng Motor Co., Ltd.



3550B-T0402                Задняя антиблокировочная система тормозов(ABS)









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

35ZB7-06039

Шестигранный болт

2





2

35N06-06012

Тоцевой штуцер трубы

2





3

35N-06036

Уплотнительная шайба

2





4

3550ZB1E-001

Электромагнитный клапан системы ABS в сборе

2





5

35N-06031

Уплотнительное кольцо

2





6

35N-06026

Нажимная гайка

2





7

35ZB7-06067

Тройник

2





8

Q40308

Пружичатая шайба

2





9

Q340B08

Гайка

2





































































































6-36



7. Электрооборудование



3703A-T0900

аккумулятор...........................................................................................................................7-2

3721A6-ZD2A

электрический сигнал...........................................................................................................7-4

3724A-T0402

пучок проводов на раме.......................................................................................................7-5

3724B-T0500

электропровода источника тока..........................................................................................7-9

3724C6-01                масса-земля..........................................................................................................................7-10

3724E-T0900

пучок электропроводов двигателя.....................................................................................7-11

3729A6-ZB6



задний осветитель...............................................................................................................7-13

3735B-ZB7C0

реле стартера.......................................................................................................................7-14

3736A6-01



главный выключатель массы.............................................................................................7-15

3739A-T0100

устройство подъема кабины..............................................................................................7-16

3754A6-ZD2A

электромагнитный клапан.................................................................................................7-17

3760A-T0400

боковой указатель...............................................................................................................7-18

3773A2-ZB6



задний фонарь.....................................................................................................................7-19

3819B1-ZD2A

сигнализация предупреждения заднего хода...................................................................7-20

3824A6-03



датчик скорости..................................................................................................................7-21

3827A-T0800

топливный датчик...............................................................................................................7-22

3833A-ZB7C0

датчик засоренности воздушного фильтра......................................................................7-23

3839A-T0500

датчик уровня воды............................................................................................................7-24

3902B1-06



домкрат в сборе..................................................................................................................7-25

3919B-T0500

сумка инструментов...........................................................................................................7-26





















































7-1

Dongfeng Motor Co., Ltd.

(**--изнашиваемые детали, *--специальные детали)

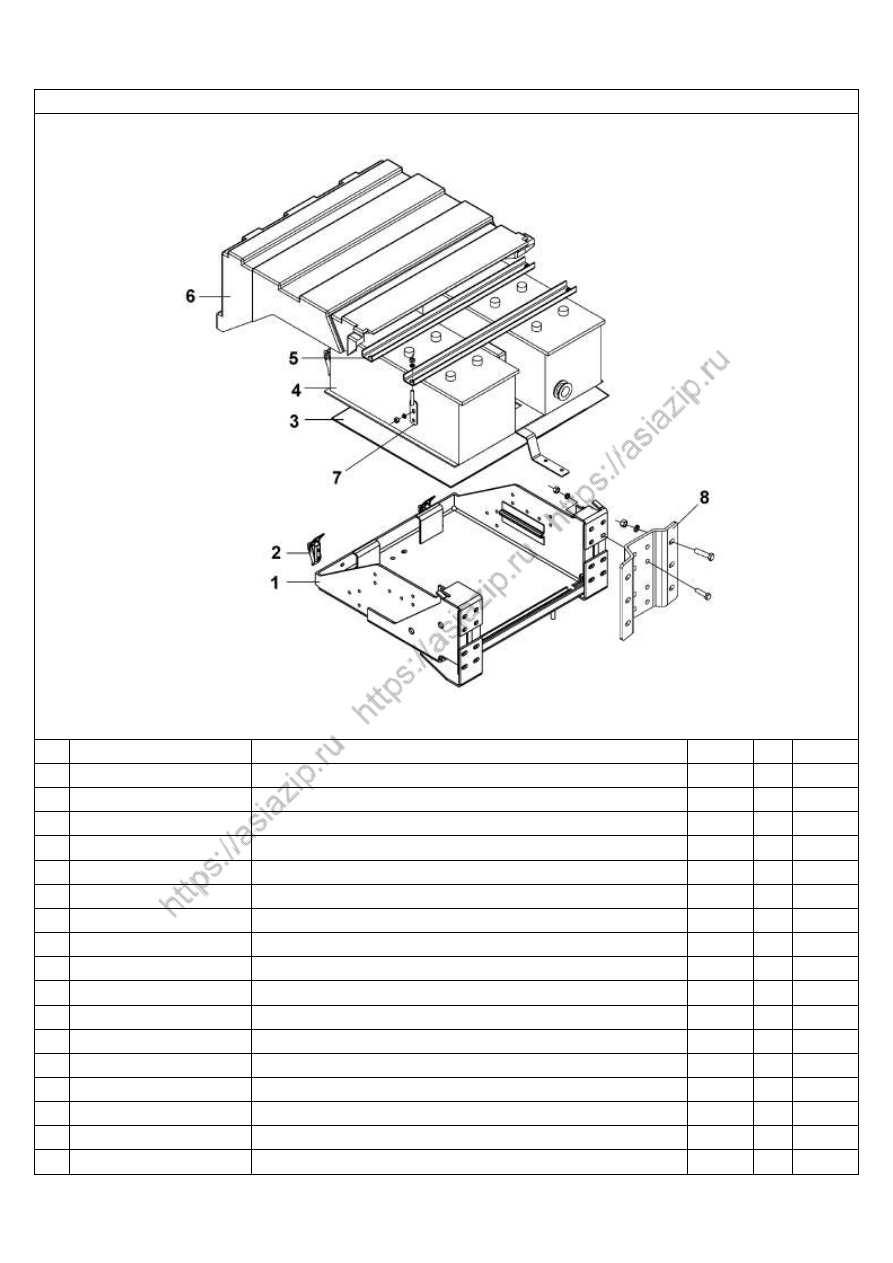

3703A-T0900

Аккумулятор





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3703125-T0900

Ящик аккумуляторный

1







3724953-T0300

Кронштейн

1







Q150B0620

Болт

2







Q340B06

Гайка

2







Q40106

Плоская шайба

2







Q40306

Застежка в сборе

2





2

37ZB1-03150

Защелка в сборе

2





3

37ZB1-03139

Накладка аккумуляторного ящика

1





4

6-Q-165DB

Аккумулятор в сборе(без электролита)

2







37N-03020

Аккумулятор в сборе(заряженный)

2





5

37ZB1-03130

Пережимные ленты аккумулятора в сборе

2







37ZB1-03133

Пережимные ленты аккумулятора

2







37ZB1-03134

Прокладные полосы пережимных лент

2





6

37ZB1-03138

Крышка аккумуляторного ящика

1





7

37ZB1-03135

Тяга прижима аккумулятора в сборе

4







Q150B0825

Болт

8







Q340B08

Гайка

8





7-2



Dongfeng Motor Co., Ltd.



3703A-T0900

Аккумулятор





No

Номер запчасти

Наименование запчасти

Кол-во  **

*



Q40308

Пружинчатая шайба

8





8

3703127-T0500

Кронштейн аккумуляторного ящика

1







Q150B1245

Болт

20







Q340B12

Гайка

20







Q40312

Пружинчатая шайба

20







Q40112

Плоская шайба

20









































































































































7-3



Dongfeng Motor Co., Ltd.



3721A6-ZD2A



Электрический сигнал





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

37ZB1-21010

Сигнал в сборе(высокий тон, 24В)

1





2

37ZB1-21020

Сигнал в сборе(низкий тон, 24В)

1







Q150B0825

Болт

2







Q340B08

Гайка

2







Q40208

Большая шайба

4







Q40308

Пружинчатая шайба

2









Пружинчатая шайба

2





























































































































7-4



Dongfeng Motor Co., Ltd.



3724A-T0402                Пучок проводов на раме









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1



Соединение с левымb заднимv фонарzvb







2



Соединение с боковыми указателями







3



Соединение с КПП







4



Соединение с КПП







5



Соединение с датчиком спидометра







6



Соединение с КПП







7



Соединение с датчиком спидометра







8



Соединение с боковыми указателями







9



Соединение с реле гашения







10

Соединение с реле стартера







11



Соединение с жгутом бампера







12

Соединение с электрическим сигналом







13

Соединение с аппаратом управления подъемом кабины







14

Соединение с задним осветителем







15

Соединение с осушителем







16

Соединение с электромагнитным клапаном







17

Соединение с правым задним фонарем







7-5



Dongfeng Motor Co., Ltd.



3724A-T0402

Пучок проводов на раме









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

18

Соединение с боковыми указателями







19

Соединение с датчиком топлива







20

Соединение с розеткой прицепа









37ZB1-24016

Геликоидальный кабель ABS прицепа

1







37ZB1-

Розетка для кабеля ABS прицеа

1







37ZB1-

Розетка 24N для кабеля прицепа

1







37Z07-24016

Семижильный кабель прицепа в сборе

1







3730030-T0100

Электропровод для системы ABS прицепа

1





21

Соединение с датчиком засоренности воздушного элемента







22

Соединение с кнопкой вспомогательного запуска









37ZD2A-50130

Кнопка вспомогательного запуска

1







3750131-T0100

Кронштейн кнопки вспомогательного запуска

1





23

Соединение с боковыми указателями







24

Соединение с генератором







25

Земля-масса







26

Соединение с двигателем







27

Соединение с электрическим сигналом







7-6
