Самосвал DFL3251A марки DONGFENG. Каталог запчастей - часть 11



3 2 1



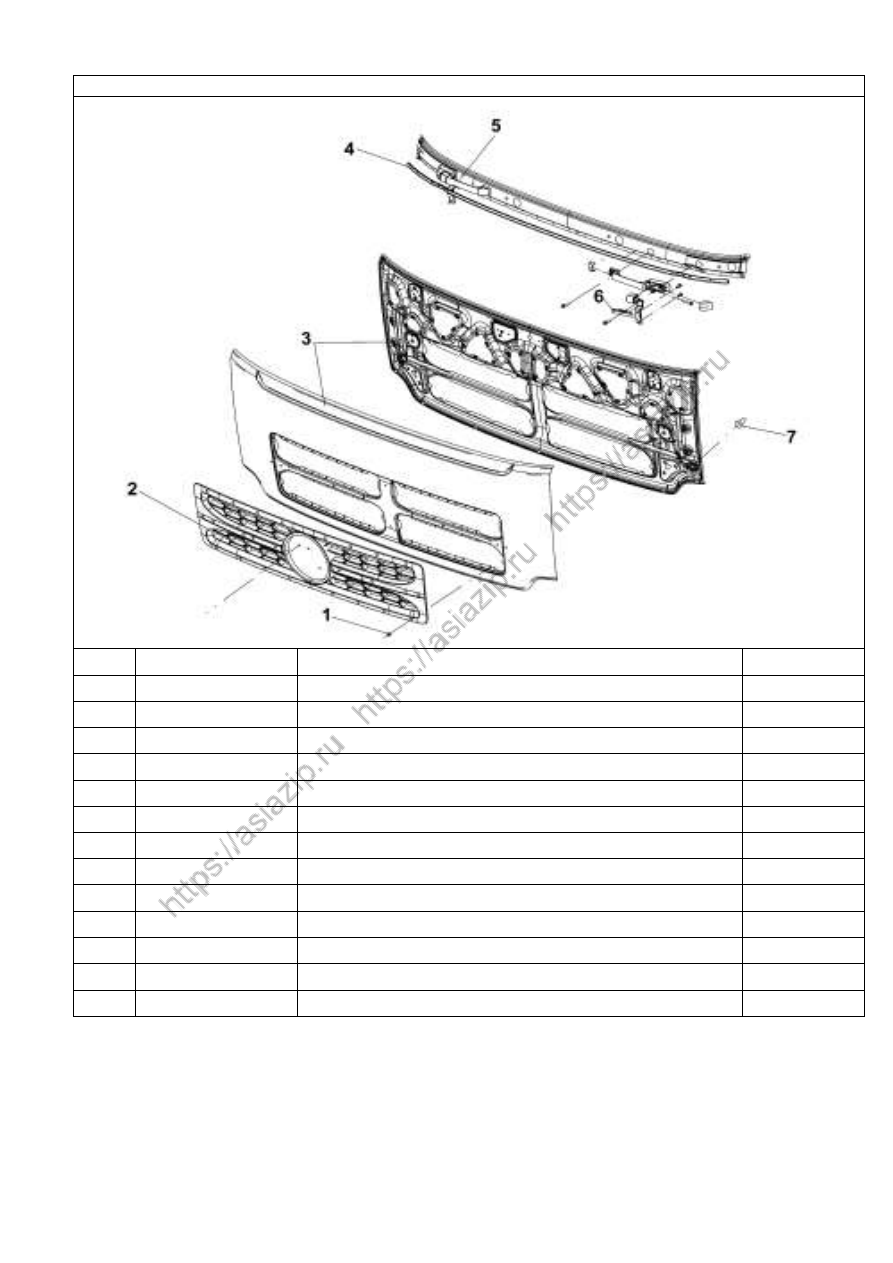

Рис.297.  Передняя панель с решеткой радиатора



Н/п

Номер детали

Название детали

Количество

1

5301901 -C0100

Пистон

8



Q340B06

Гайка

8



8405901 -C0100

Шайба

8



Q40206 -Y

Шайба

1



Q40306 -Y

Шайба

1



RQ1760620

Болт

1

2

5301545 -C0100

Декоративная решетка

1

3

5301510 -C0100

Передняя панель

1



5301548 -C0100

Трос передней панели в сборе

1

4

5301609 -C0100

Левый замок в сборе

1

5

5301540 -C0100

Правый защитный чехол шарнира

1

6

5301539 -C0100

Левый защитный чехол шарнира

1

7

5301538 -C0100

Отбойник

2



3 2 2



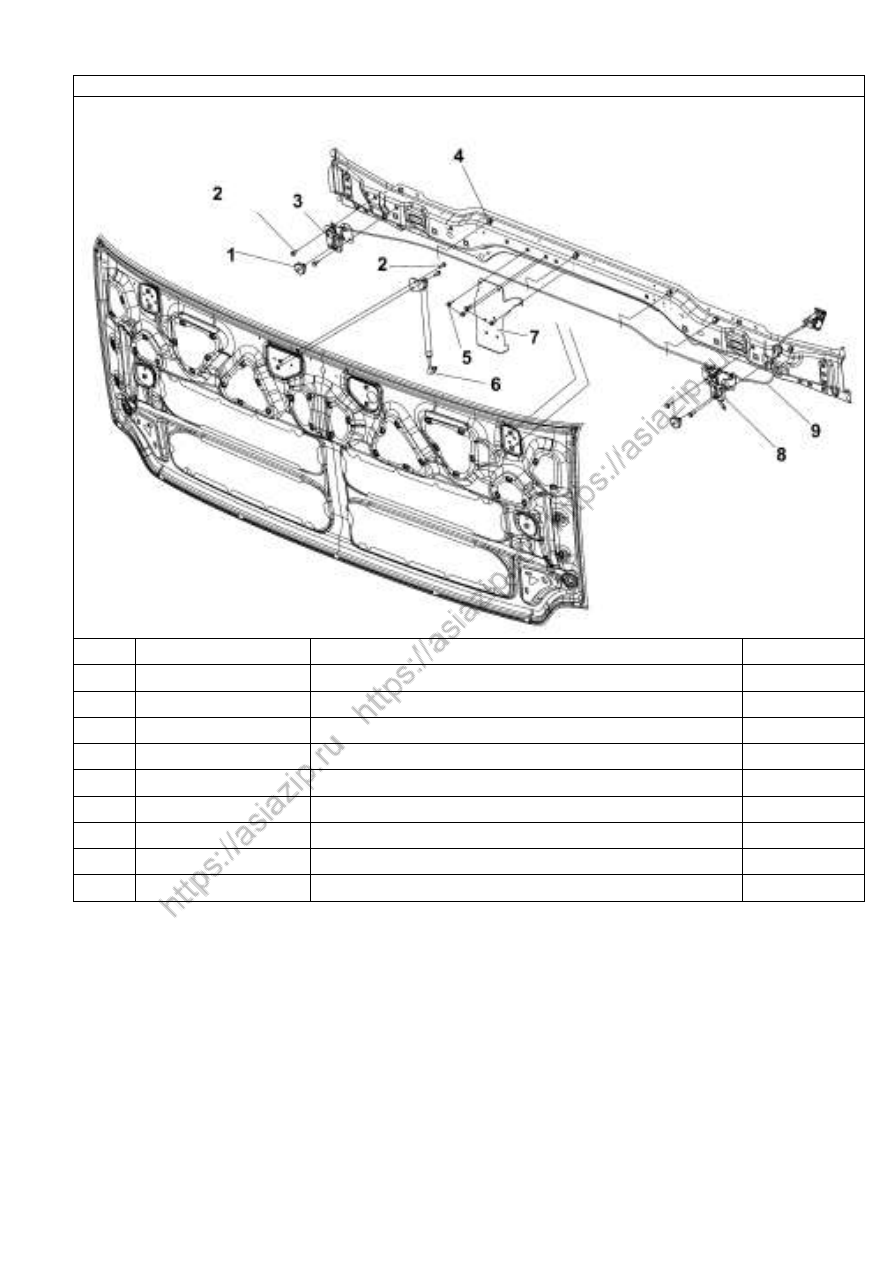

Рис.298.  Конструкция передней панели



Н/п

Номер детали

Название детали

Количество

1

5301619 -C0100

Запорный палец

2

2

Q1840616

Болт

6

3

5301610 -C0100

Правый замок в сборе

1

4

5301617 -C0100

Защелка троса

5

5

Q1840620

Болт

4

6

5301625 -C0100

Телескопическая стойка

1

7

5301555 -C0100

Кронштейн

1

8

5301609 -C0100

Левый замок в сборе

1

9

5301615 -C0100

Трос замка в сборе

1





3 2 3



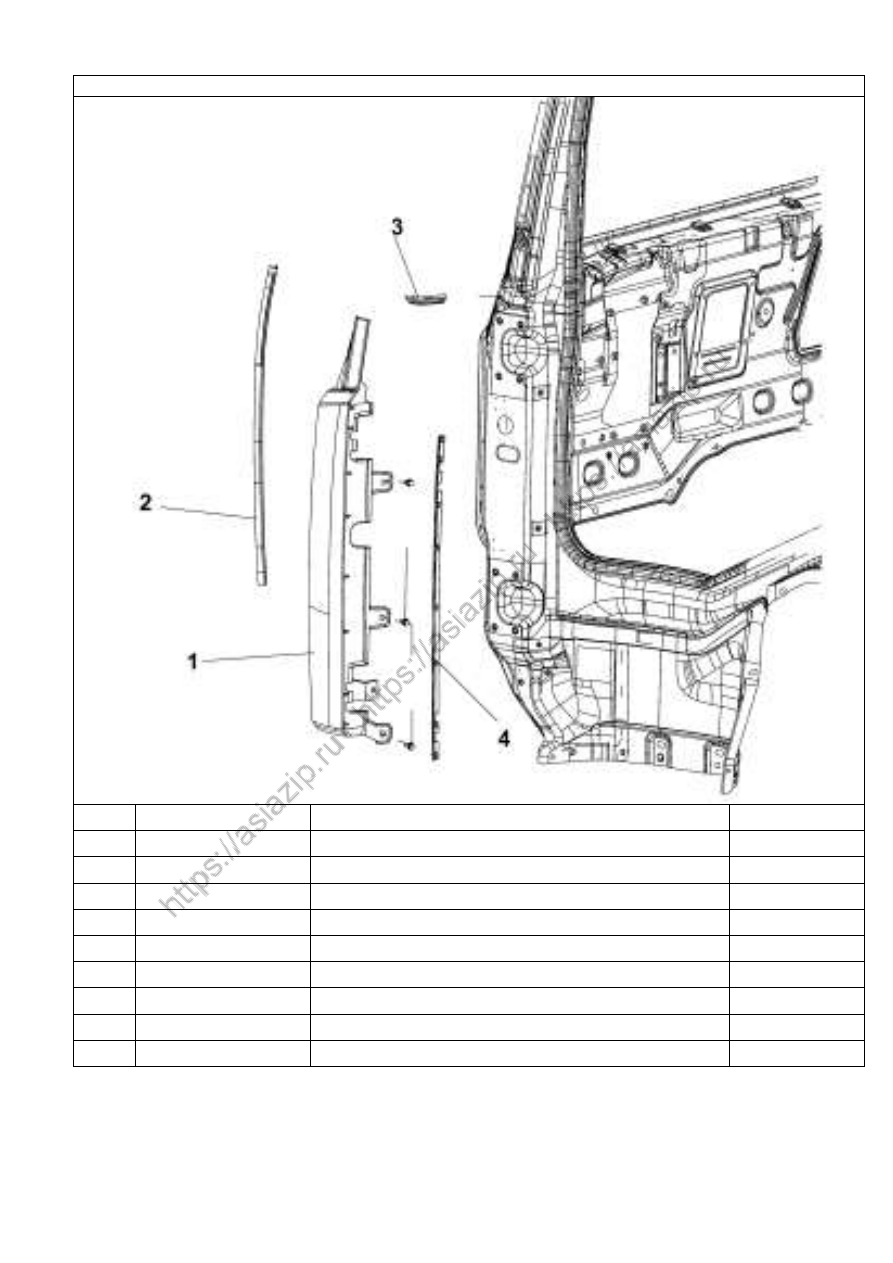

Рис.299.  Внешняя боковая пластина переднего обтекателя



Н/п

Номер детали

Название детали

Количество

1

5301659 -C0100

Наружная боковина левая

1



5301660 -C0100

Наружная боковина правая

1



RQ1760616 -Z5

Болт

12



Q40206 -Y

Шайба

12

2

5301675 -C0100

Уплотнитель

2

3

5301669 -C0100

Уплотнитель

1



5301670 -C0100

Уплотнитель

1

4

5301679 -C0100

Уплотнитель

1



5301680 -C0100

Уплотнитель

1



3 2 4



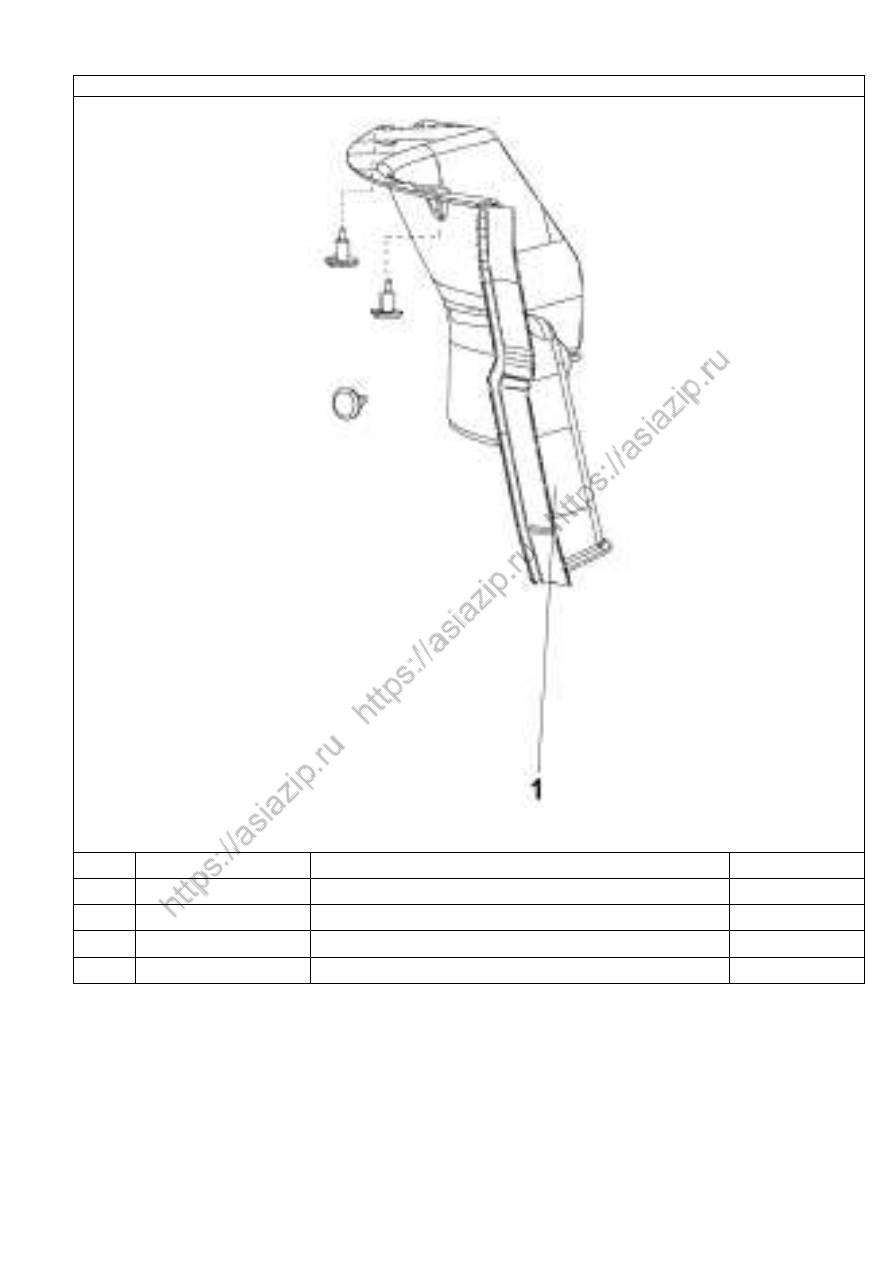

Рис.300.  Нижняя упорная плита переднего обвода



Н/п

Номер детали

Название детали

Количество

1

5301649 -C0100

Кожух левый

1



5301650 -C0100

Кожух правый

1



8406063 -C0100

Пистон

4



5301653 -C0100

Пистон

2





3 2 5



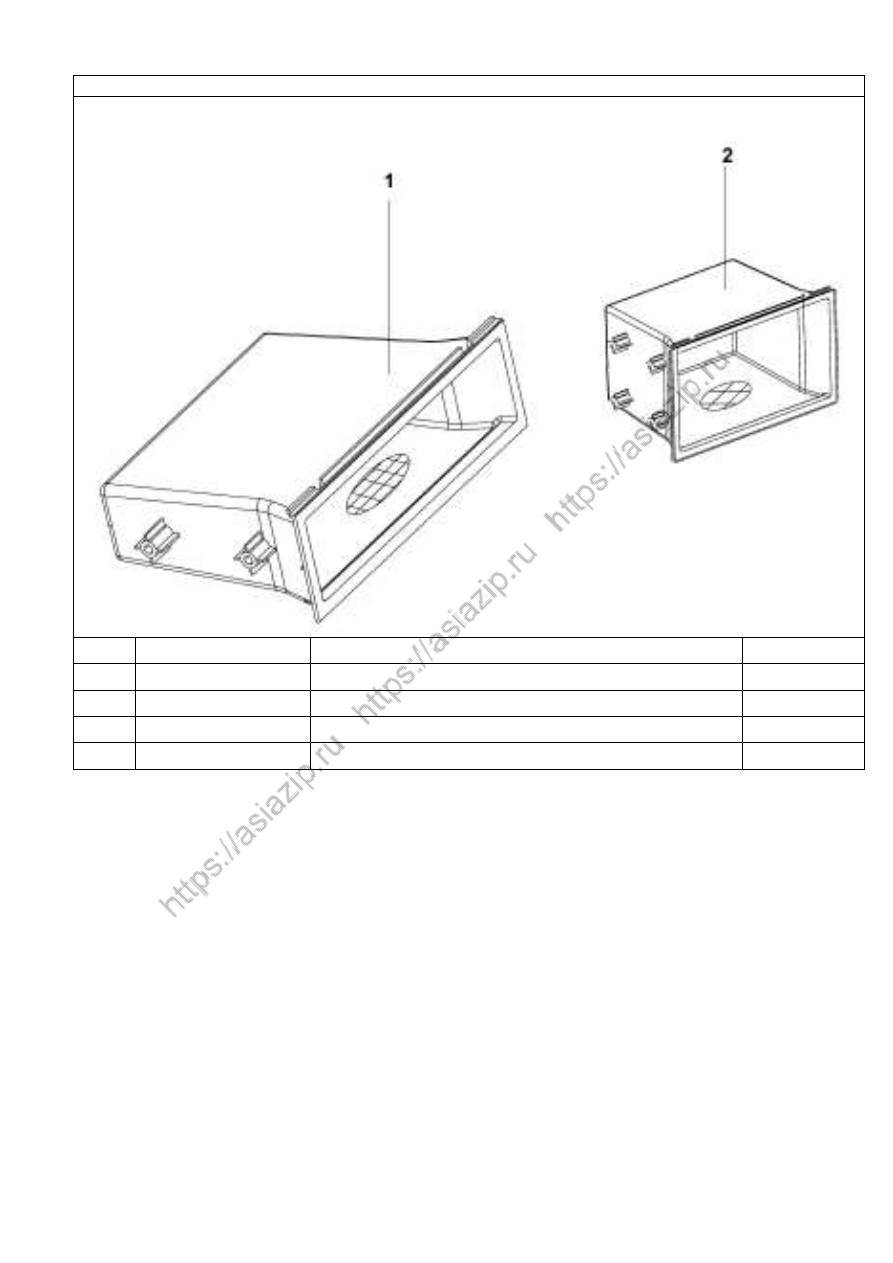

Рис.301. Вещевой ящик панели приборов



Н/п

Номер детали

Название детали

Количество

1

5303015 -C0100

Вещевой ящик панели приборов

1



RQ27005 12 A

Винт

4



2 5303025 -C0100   Вещевой ящик пан ели приборов

1



RQ2700512 A

Винт

8





















3 2 6



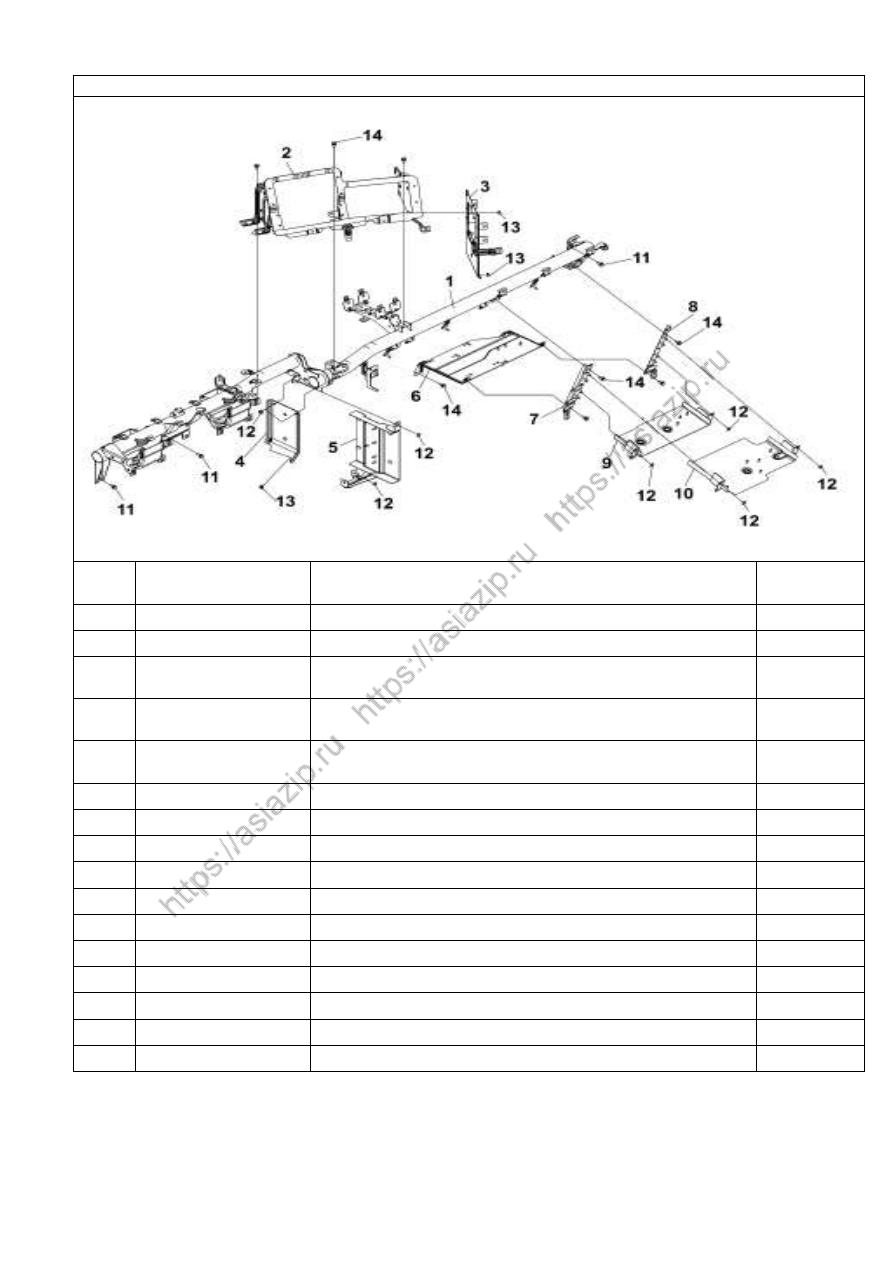

Рис.302. Кронштейны панели приборов



Н/п

Номер детали

Название детали

Количест

во

1

5305210 -C0100

Балка панели приборов в сборе

1

2

5305450 -C0100

Кронштейн автомагнитолы в сборе

1

3

5305320 -C0100

Средний правый кронштейн панели приборов
в сборе

1

4

5305310 -C0100

Средний левый кронштейн панели приборов в
сборе

1

5

5305340 -C0100

Монтажный кронштейн электроприборов в
сборе

1

6

5305440 -C0100

Нижний кронштейн в сборе

1

7

5305430 -C0100

Левый кронштейн в сборе

1

8

5305435 -C0100

Правый кронштейн в сборе

1

9

5305425 -C0100

Средний кронштейн в сборе

1

10

5305420 -C0100

Верхний кронштейн в сборе

1

11

Q150B0825

Болт

6



Q40108

Шайба

6



Q40308

Шайба

6

12

Q32006

Гайка

12

13

Q32008

Гайка

6

14

Q1840616

Болт

11





3 2 7



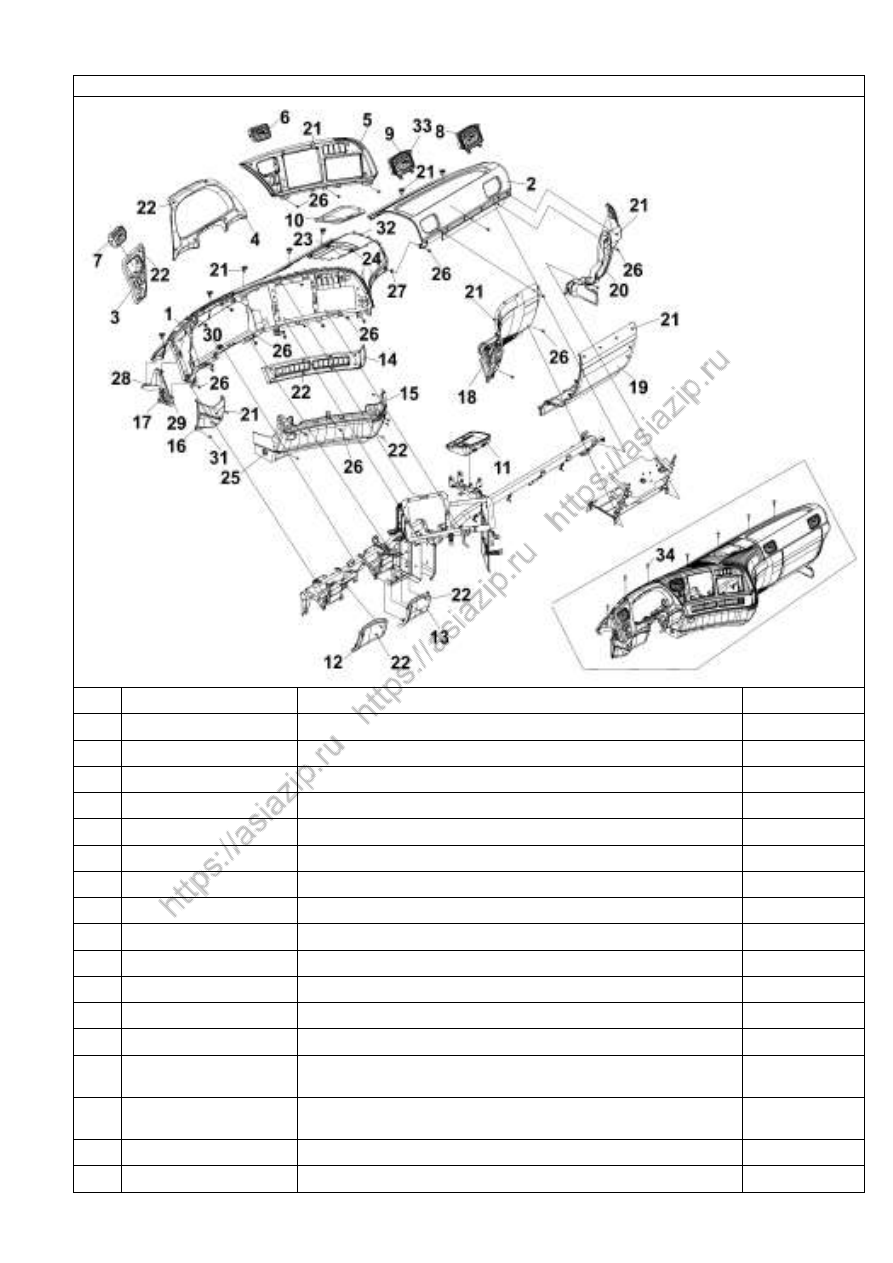

Рис.303.  Группа панели приборов



Н/п

Номер детали

Название детали

Количество

1

5305020 -C0100

Левая панель приборов

1

2

5305030 -C0100

Правая панель приборов

1

3

5305035 -C0100

Левый лицевой экран приборов

1

4

5305040 -C0100

Средний лицевой экран приборов

1

5

5305045 -C0100

Правый лицевой экран приборов

1

6

5305050 -C0100

Правый диффузор водителя в сборе

1

7

5305055 -C0100

Левый диффузор водителя в сборе

1

8

5305060 -C0100

Правый диффузор пассажира в сборе

1

9

5305065 -C0100

Левый диффузор пассажира в сборе

1

10

5305070 -C0100

Крышка предохранителей

1

11

5305072 -C0100

Кожух предохранителей

1

12

5305110 -C0100

Защитный экран для левого колена

1

13

5305115 -C0100

Защитный экран для правого колена

1

14

5305120 -C0100

Средний нижний защитный кожух панели
приборов со стороны водителя

1

15

5305125 -C0100

Средний нижний защитный кожух панели
приборов со стороны водителя

1

16

5305130 -C0100

Левая нижняя заглушка панели приборов

1

17

5305135 -C0100

Левая верхняя заглушка панели приборов

1



3 2 8

 Продол жение т аб л ицы:  “Гр упп а п анел и приборов ”



18

5305140 -C0100

Средний нижний защитный кожух панели
приборов со стороны пассажира

1

19

5305145 -C0100

Нижний защитный кожух панели приборов со
стороны пассажира

1

20

5305150 -C0100

Правая заглушка панели приборов

1

21

5305901 -C0100

Скобка

14

22

5305902 -C0100

Скобка

30

23

5305903 -C0100

Отбойник

1

24

5305904 -C0100

Защелка

1

25

5305907 -C0100

Пистон

1

26

RQ2790616

Винт

13

27

5305906 -C0100

Гайка

9

28

RQ2700516A

Винт

2

29

RQ2720516

Винт

2

30

Q32006

Гайка

1

31

RQ2790616 -Z5

Винт

4

32

RQ2700512

Винт

8

33

RQ2700512 A

Винт

10

34

RQ2700625 A-Z5

Винт

2





3 2 9



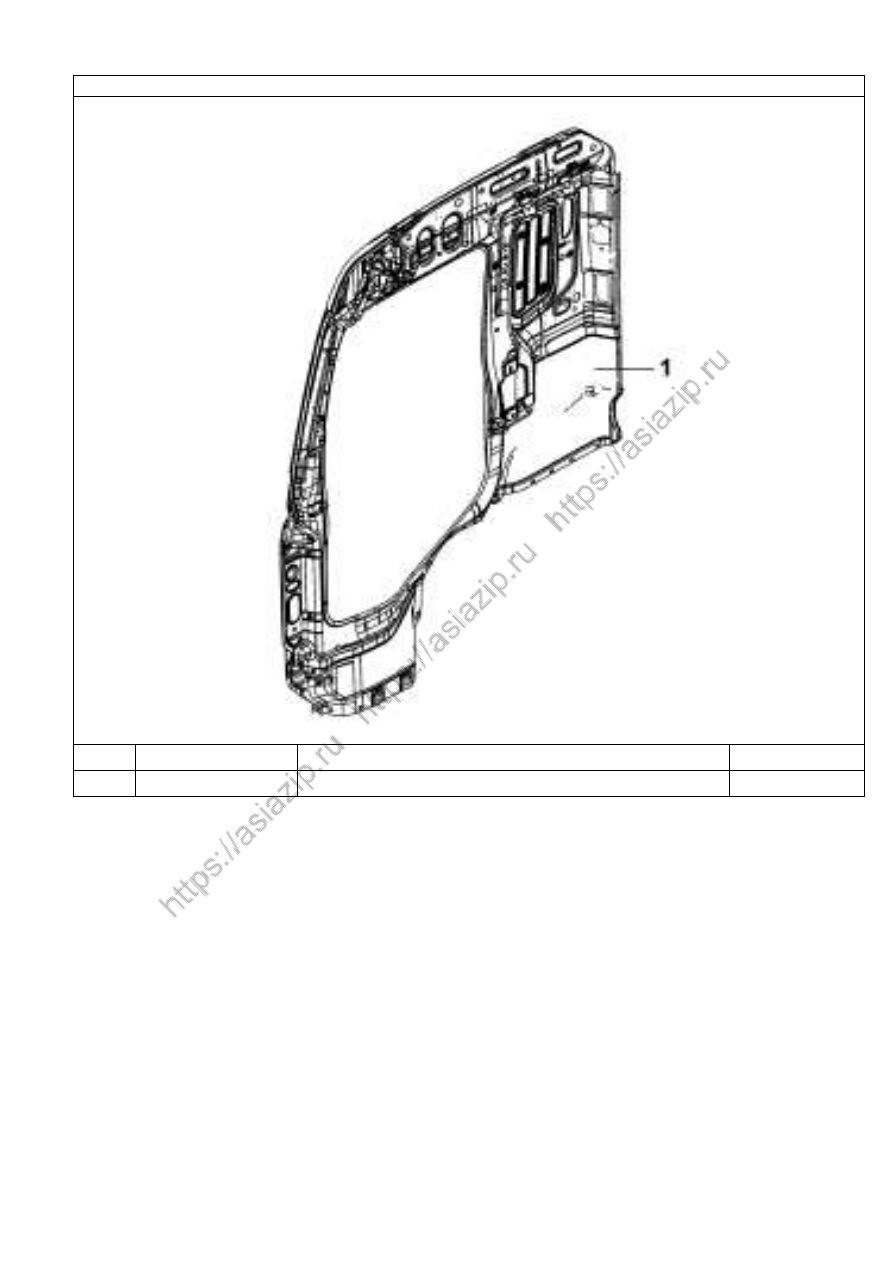

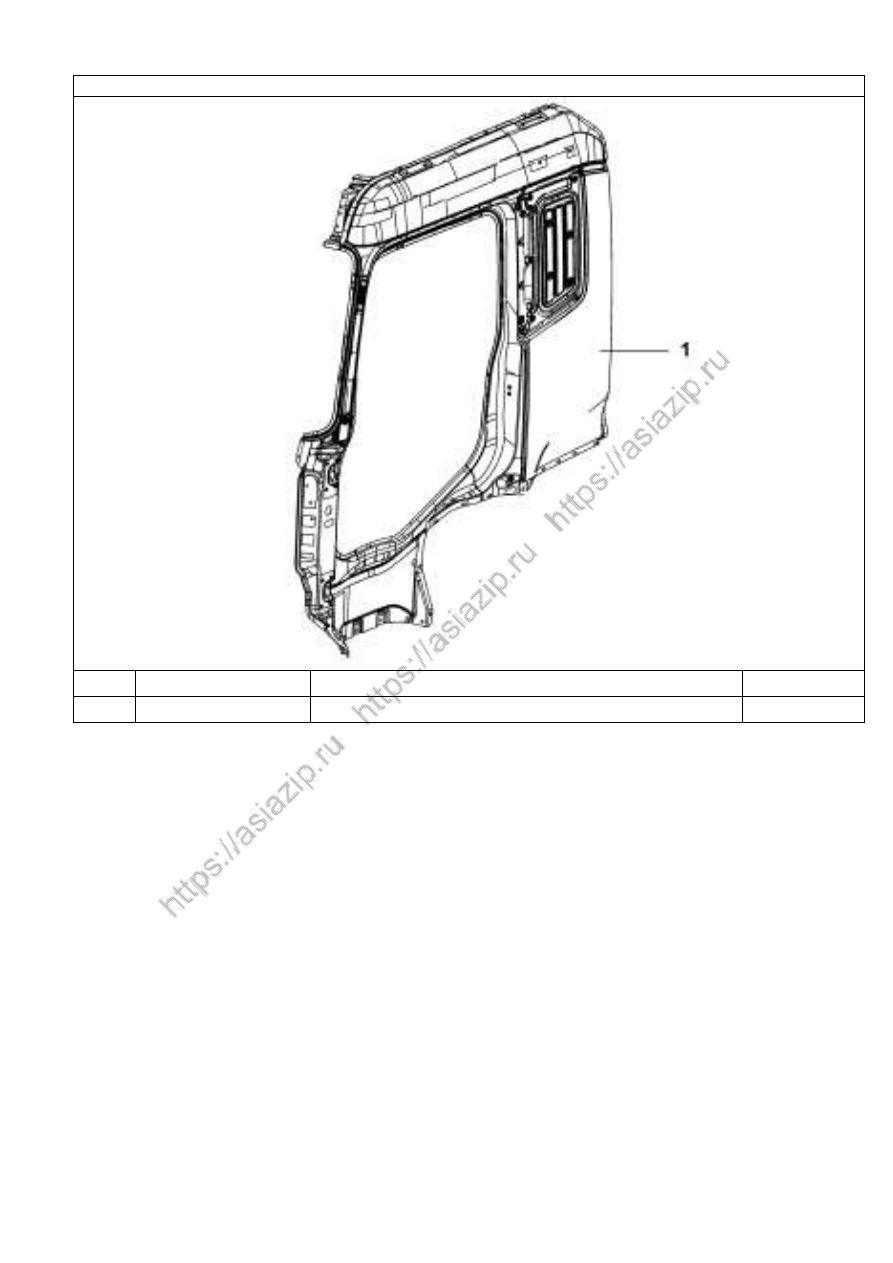

Рис.304. Левая боковая панель кабины в сборе



Н/п

Номер детали

Название детали

Количество

1

5400011 -C0100

Левая боковая панель кабины в сборе

1



3 3 0



Рис.305. Правая боковая панель кабины в сборе



Н/п

Номер детали

Название детали

Количество

1

5400012 -C0100

Правая боковая панель кабины в сборе

1





3 3 1



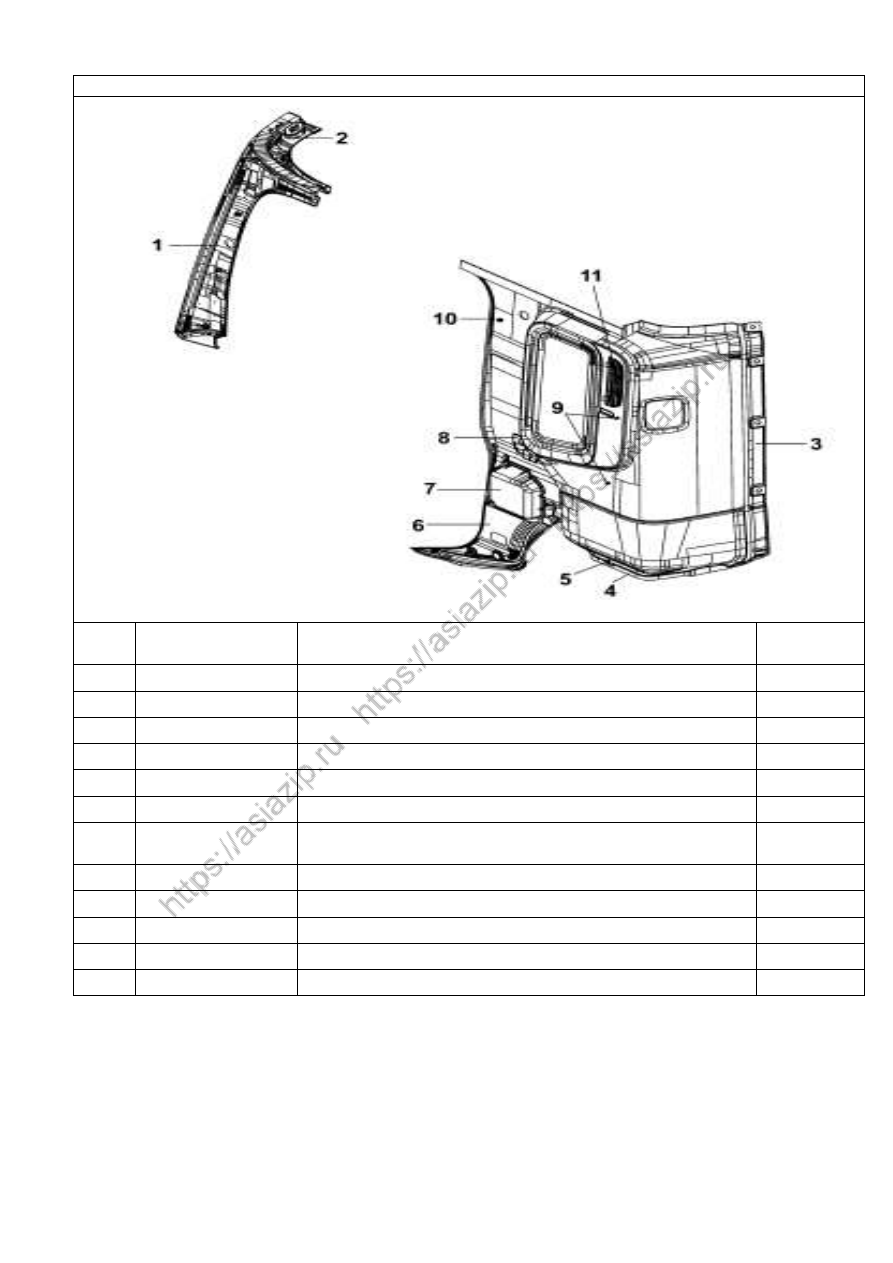

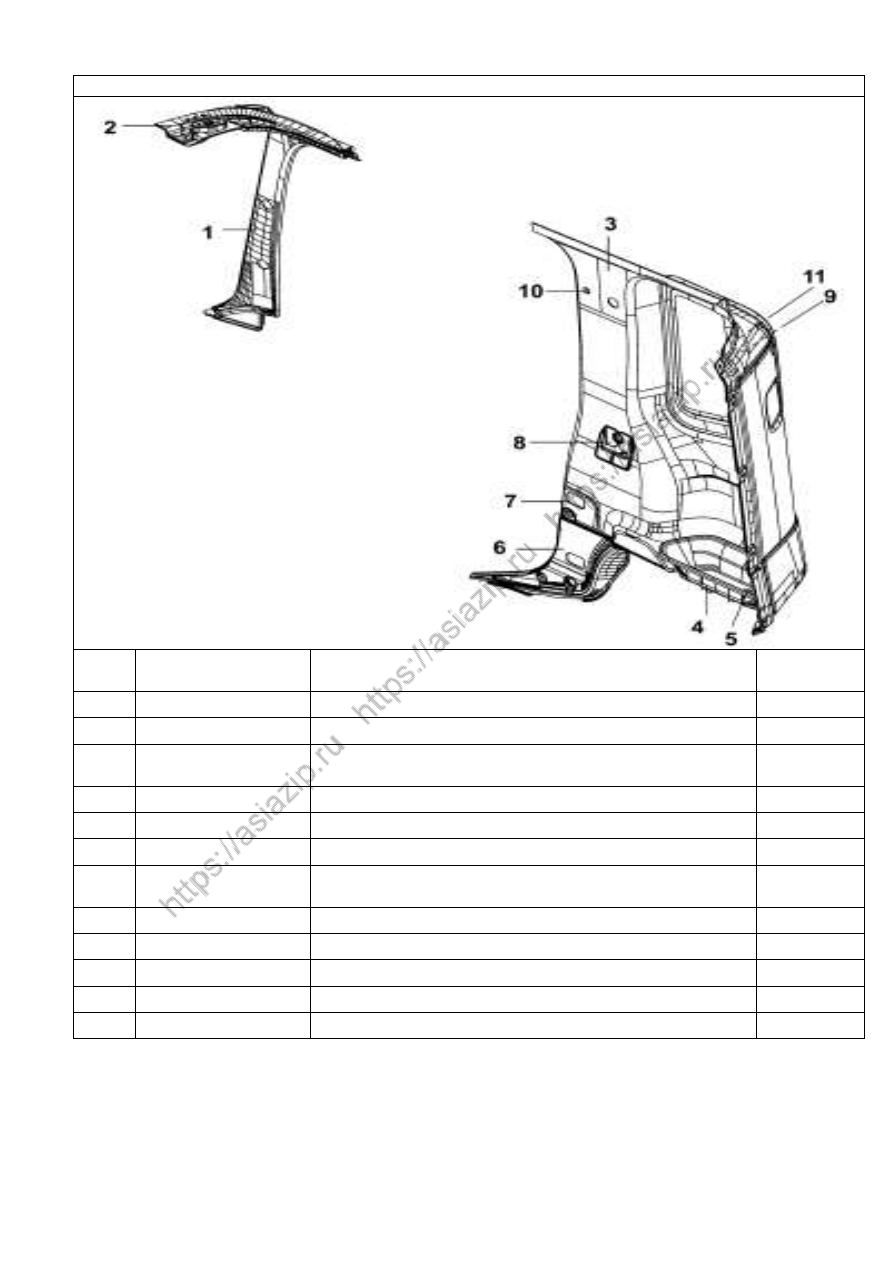

Рис.306.  Обивка левой панели кабины



Н/п

Номер детали

Название детали

Количест

во

1

5402009 -C0100

Обивка левой передней стойки



1

2

5402015 -C0100

Обивка верхней передней стойки



1

3

5402019 -C0100

Обивка левого заднего бокового обвода

1

4

5402030 -C0100

Вещевой ящик со стороны спального места

1

5

RQ2730616

Винт

2



5103902 -C0100

Пистон

2

6

5402025 -C0100

Средний и нижний защитный щит левого
бокового обвода



1

7

5402051 -C0100

Левый внутренний кожух ремня безопасности

1

8

5402040 -C0100

Кожух ремня безопасности

1

9

5402902 -C0100

Пистон

2

10

5402901 -C0100

Пистон

5

11

5402035 -C0100

Внутренняя вентиляционная панель

1





3 3 2



Рис.307.  Обивка правой панели кабины



Н/п

Номер детали

Название детали

Количест

во

1

5402010 -C0100

Обивка правой передней стойки в сборе



1

2

5402016 -C0100

Обивка верхней передней стойки



1

3

5402020-C0100

Защитная пластина правого заднего боковой
обивки в сборе

1

4

5402030 -C0100

Вещевой ящик со стороны спального места

1

5

RQ2730616

Винт

2



5103902 -C0100

Пистон

2

6

5402026 -C0100

Средний и нижний защитный щит правого
бокового обвода

1

7

5402052 -C0100

Левый внутренний кожух ремня безопасности

1

8

5402040 -C0100

Кожух ремня безопасности

1

9

5402902 -C0100

Пистон

2

10

5402901 -C0100

Пистон

5

11

5402035 -C0100

Внутренняя вентиляционная панель

1



3 3 3



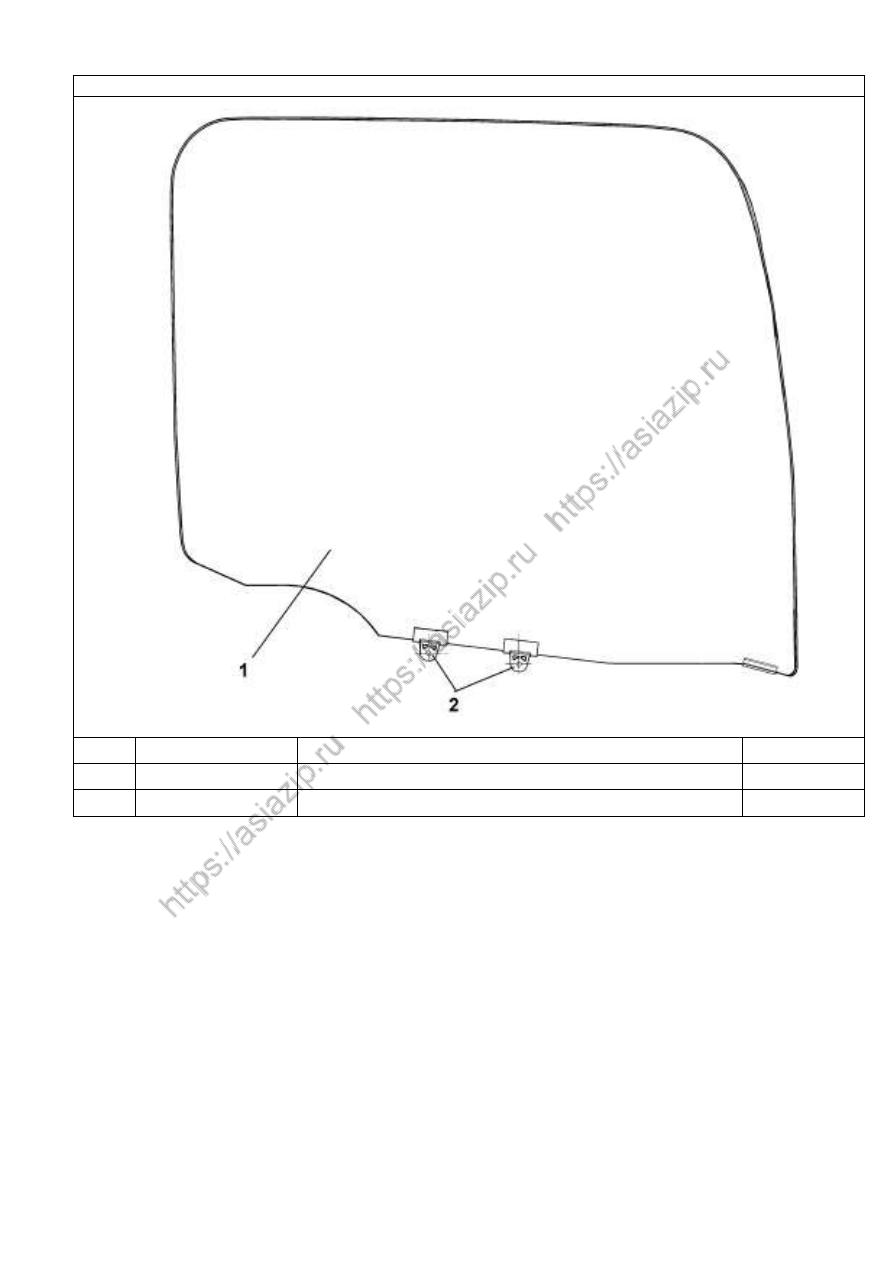

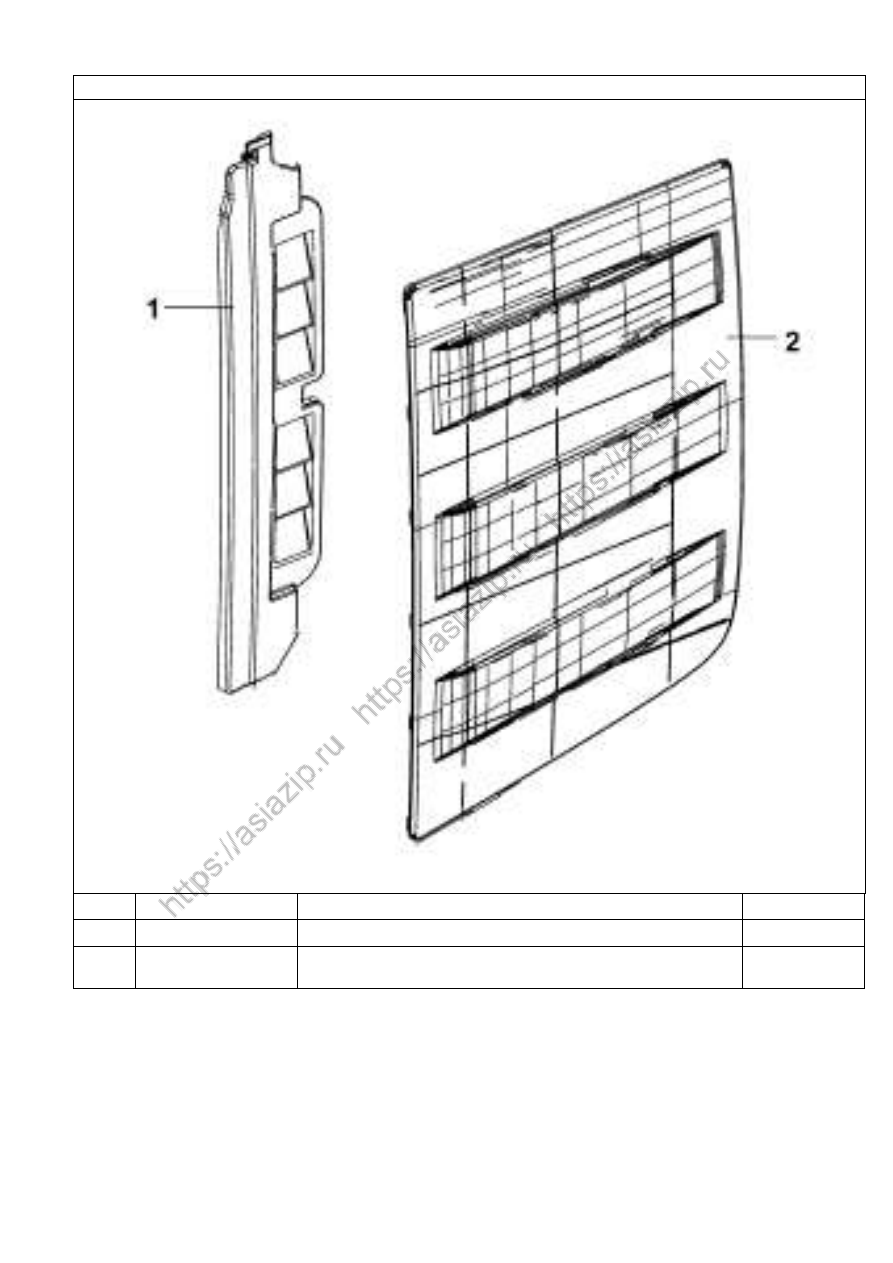

Рис.308.  Левое боковое окно



Н/п

Номер детали

Название детали

Количество

1

5403209 -C0100

Левая панель в сборе

1

2

5403509 -C0100

Декоративная панель левого бокового окна в
сборе

1





3 3 4



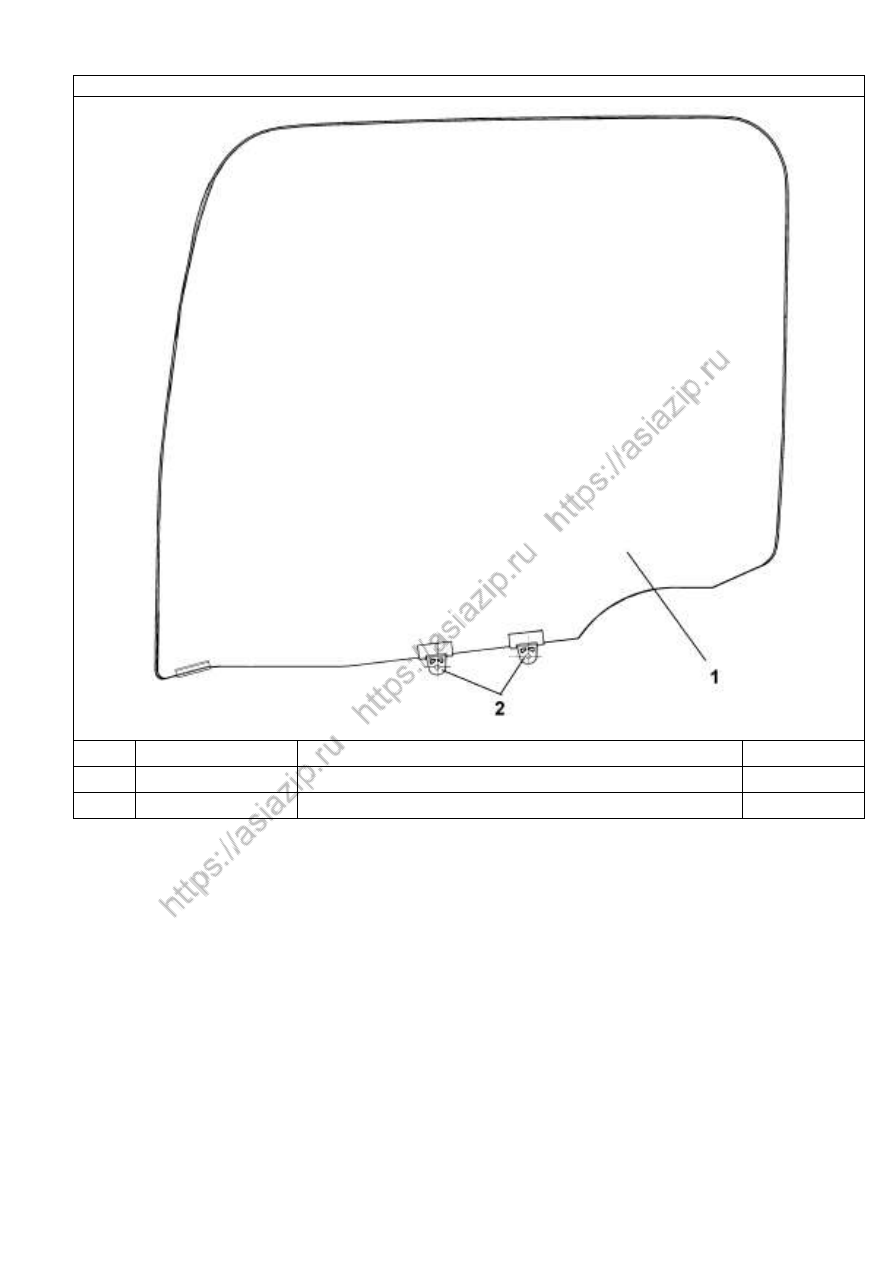

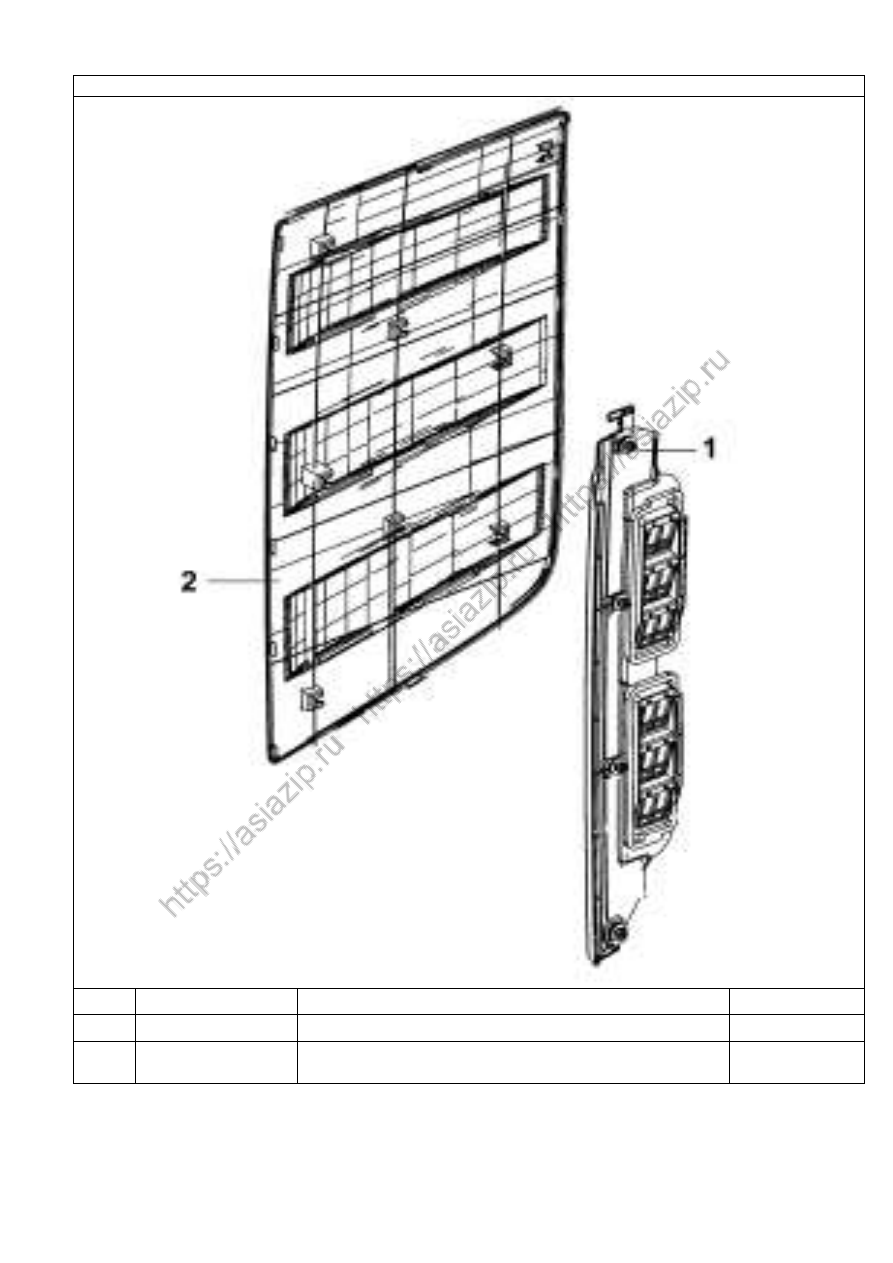

Рис.309. Правое боковое окно



Н/п

Номер детали

Название детали

Количество

1

5403210 -C0100    Правая пан ель в сборе

1

2

5403510 -C0100

Декоративная панель правого бокового окна
в сборе

1





3 3 5



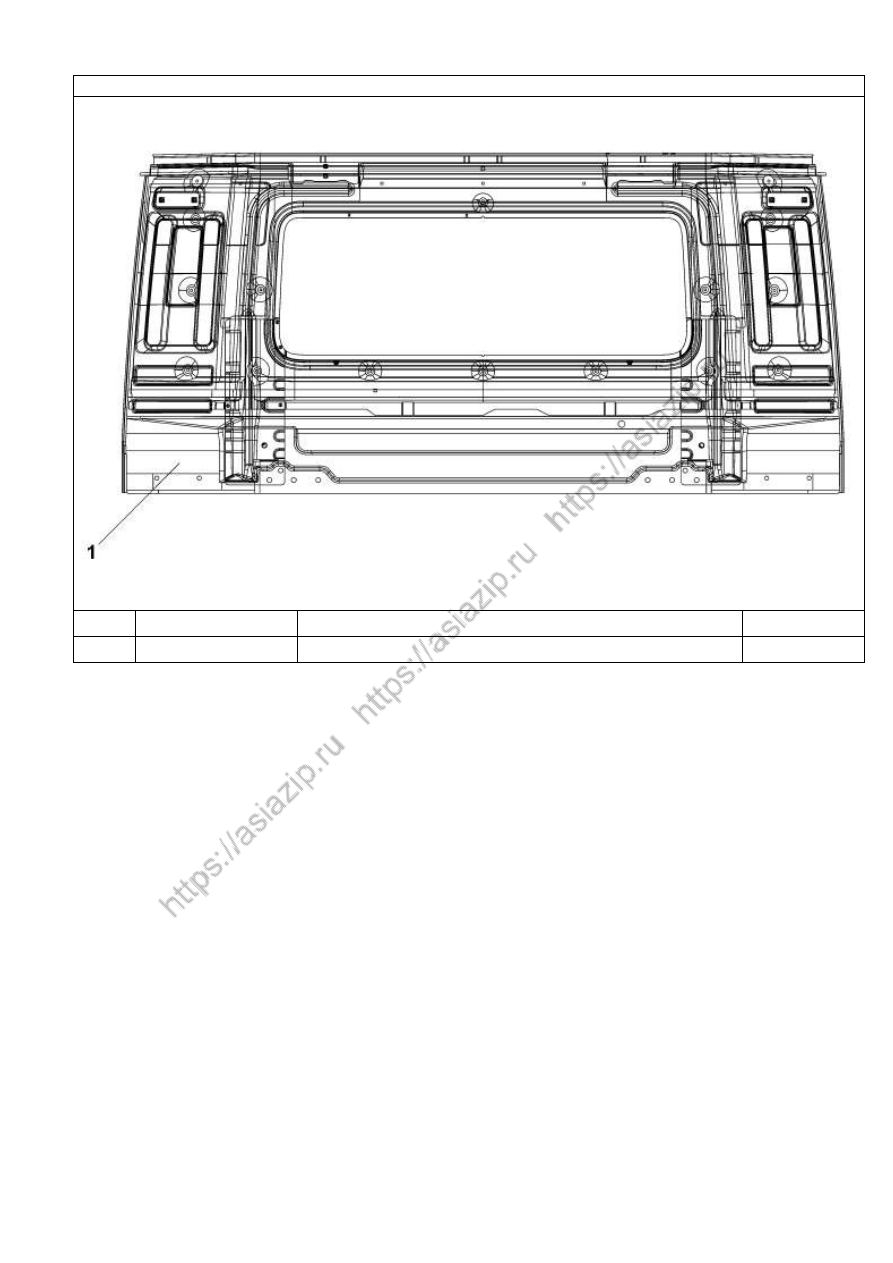

Рис.310.  Задняя панель кабины



Н/п

Номер детали

Название детали

Количество

1

5600010 -C0100

Задняя панель кабины в сборе

1















3 3 6




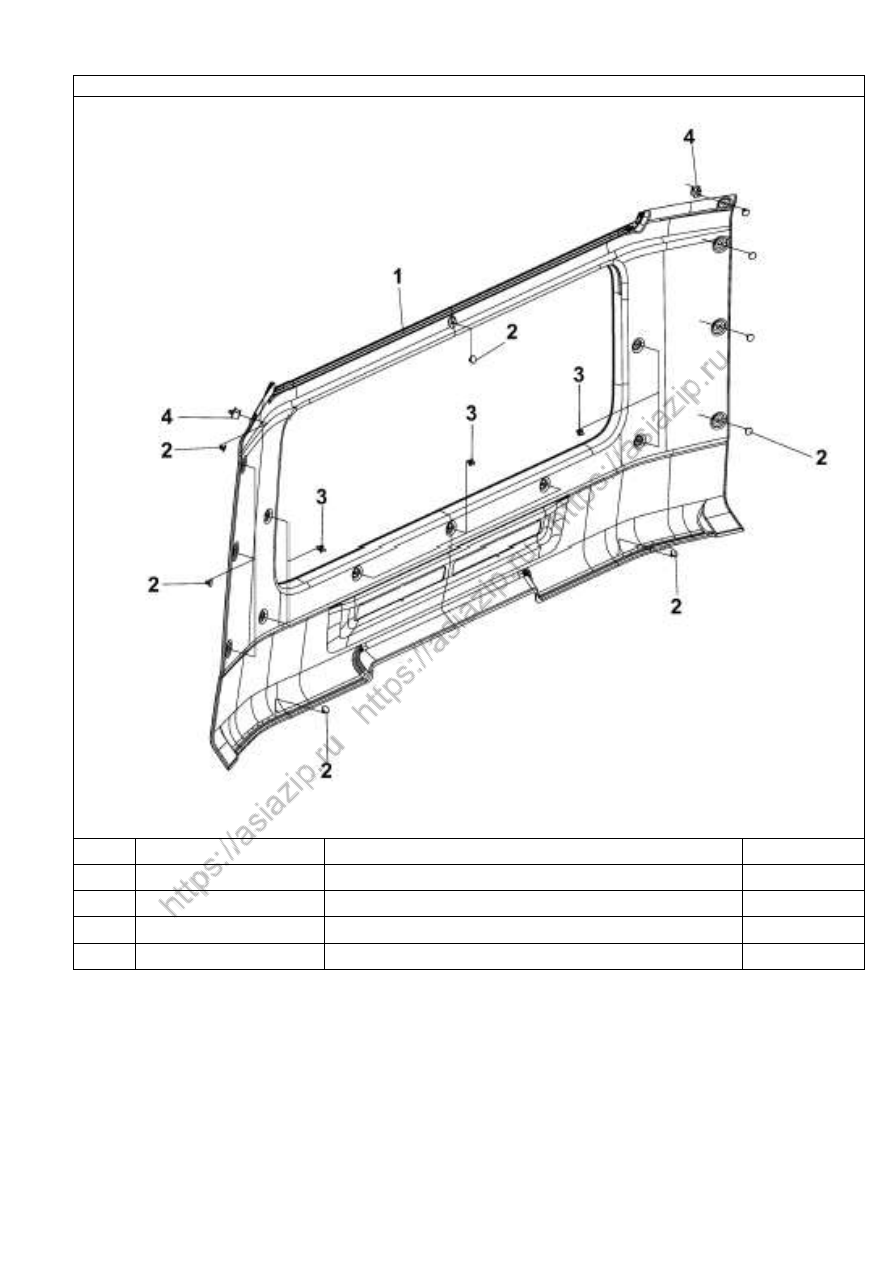

Рис.311. Обивка кабины задняя





Н/п

Номер детали

Название детали

Количество

1

5602010 -C0100

Обивка кабины задняя в сборе

1

2

5402901 -C0100

Пистон

11

3

5402902 -C0100

Пистон

7

4

5402903 -C0100

Пистон

2





3 3 7



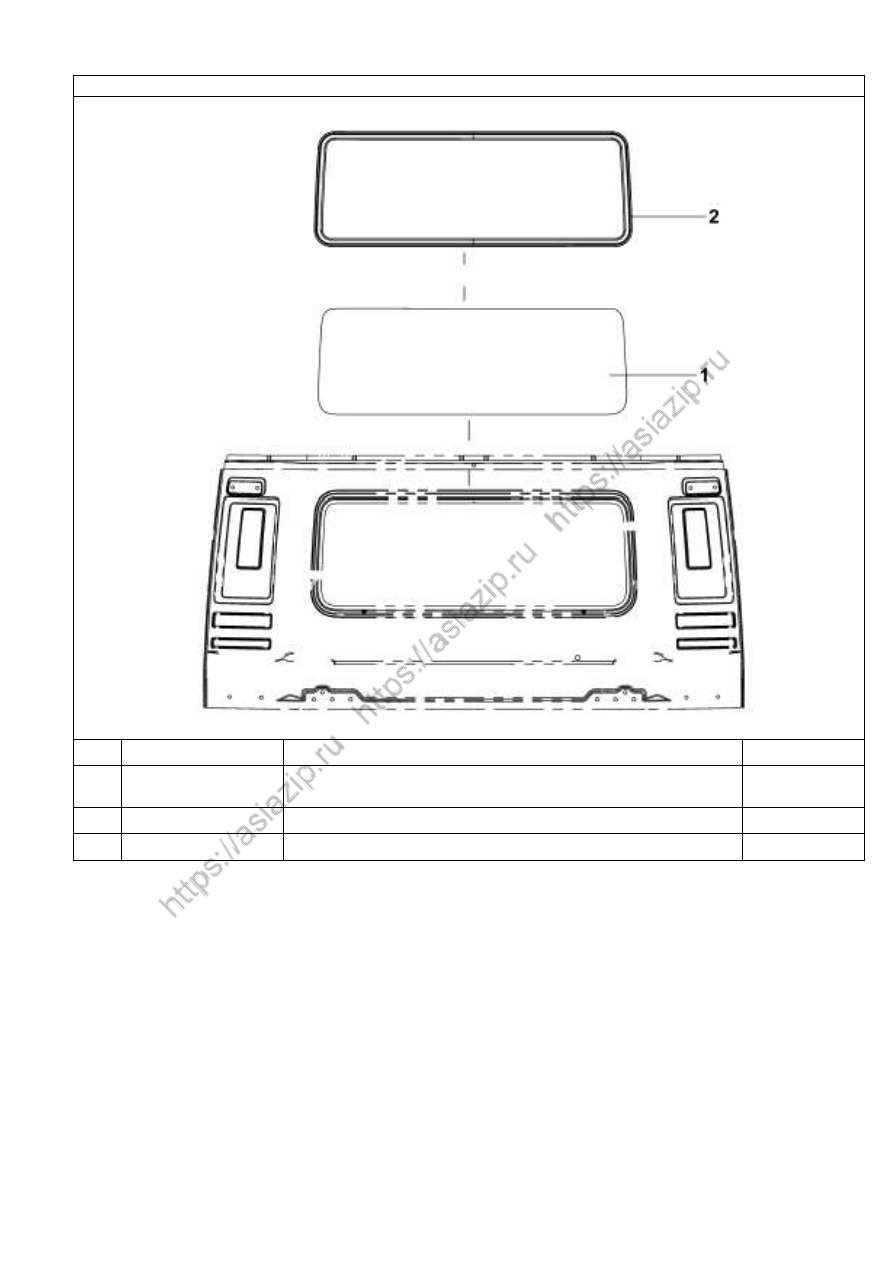

Рис.312.  Установка заднего стекла





Н/п

Номер детали

Название детали

Количество



5603009 -C0100

Заднее стекло с уплотнителем в сборе(включая

детали №1-2)

1

1

5603019 -C0100

Стекло заднее

1

2

5603015 -C0100

Уплотнитель заднего стекла

1





3 3 8



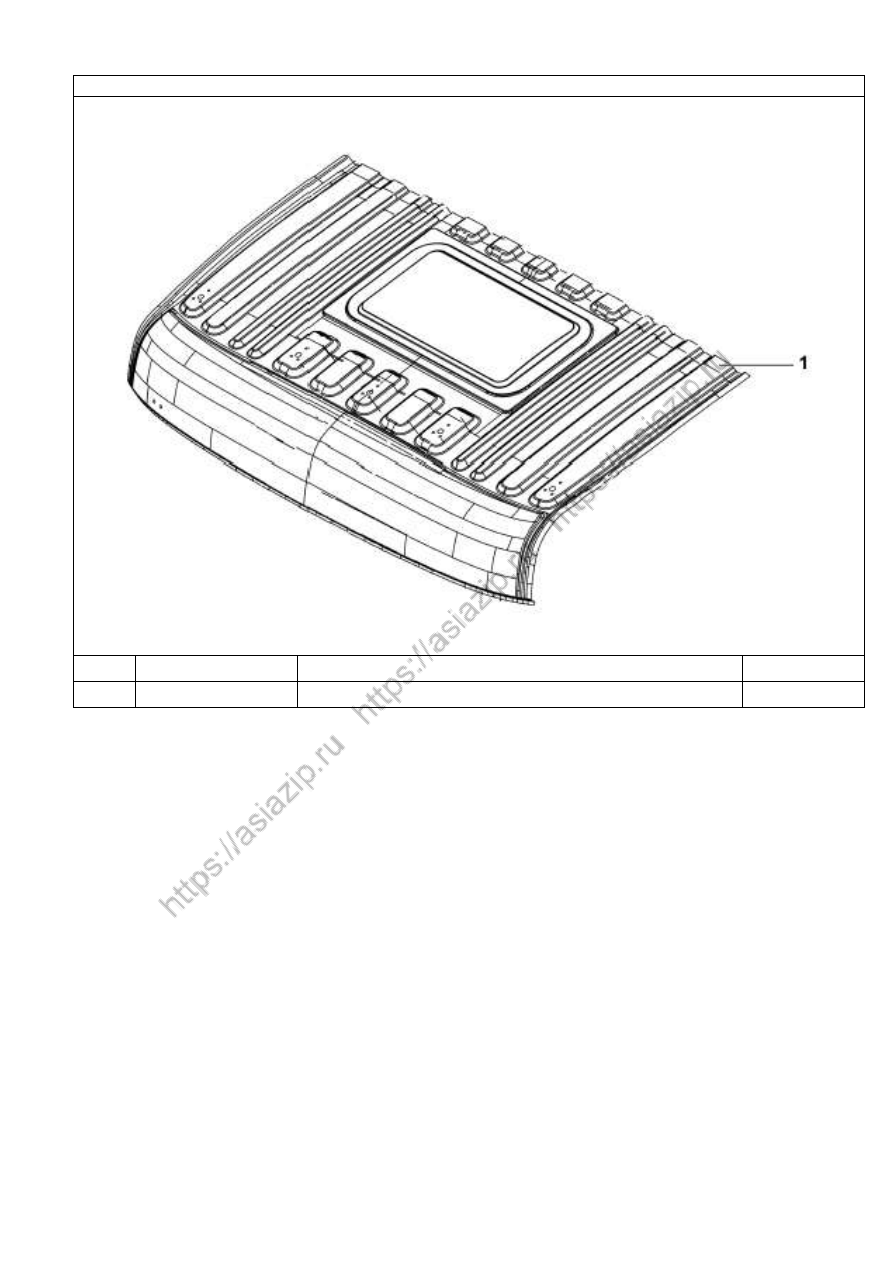

Рис.313.  Крыша кабины





Н/п

Номер детали

Название детали

Количество

1

5700010 -C0104

Крыша кабины в сборе

1





3 3 9



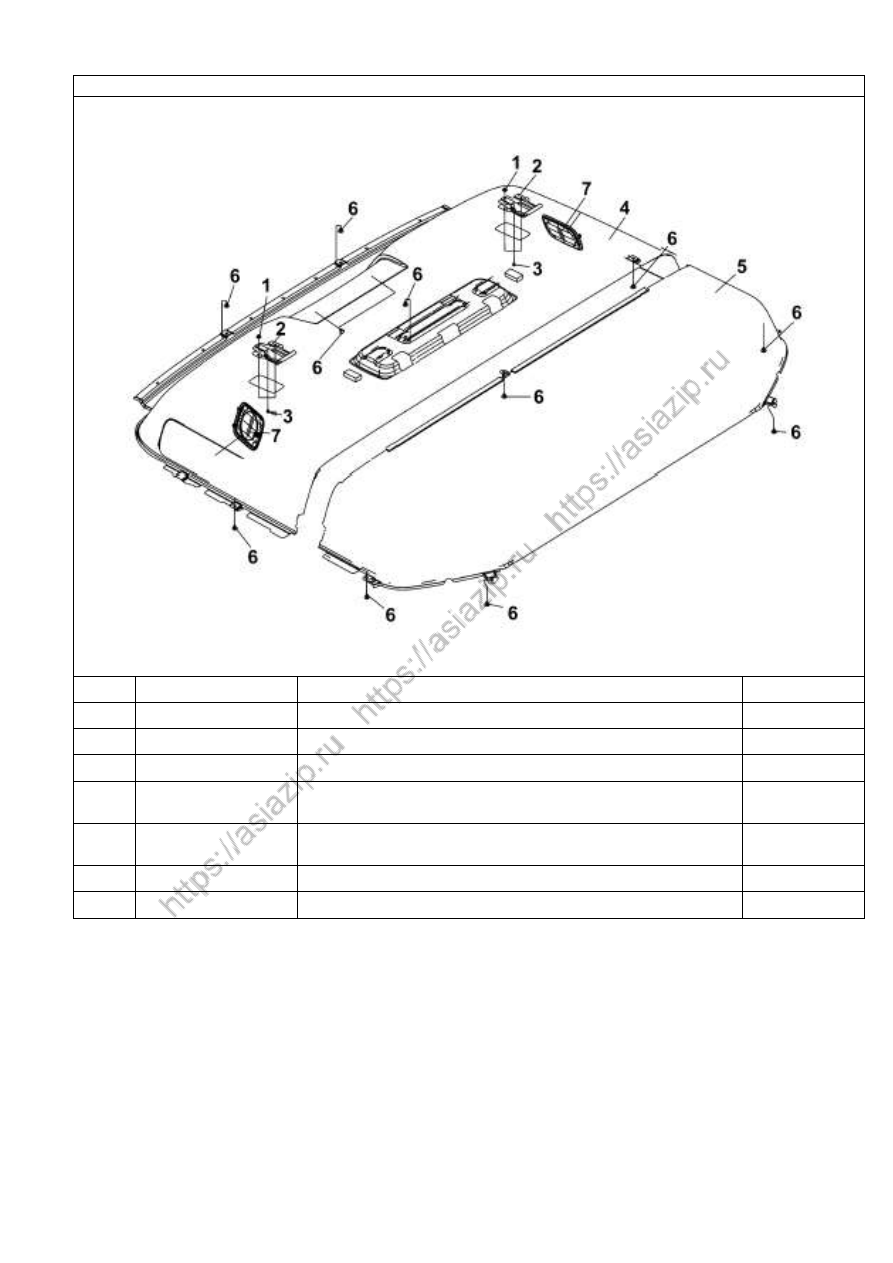

Рис.314.Обивка крыши кабины





Н/п

Номер детали

Название детали

Количество

1

5702902 -C0100    Пист он

2

2

5702090 -C0100    Кроншт ейн

2

3

RQ2730516

Винт

6

4

5702015 -C0103

Внутренняя обивка переднейчасти крыши  в
сборе

1

5

5702030 -C0101

Внутренняя обивка задней части крыши в
сборе

1

6

5402901 -C0100    Пист он

12

7

5702075 -C0100    Решетка динамик а

2





3 4 0



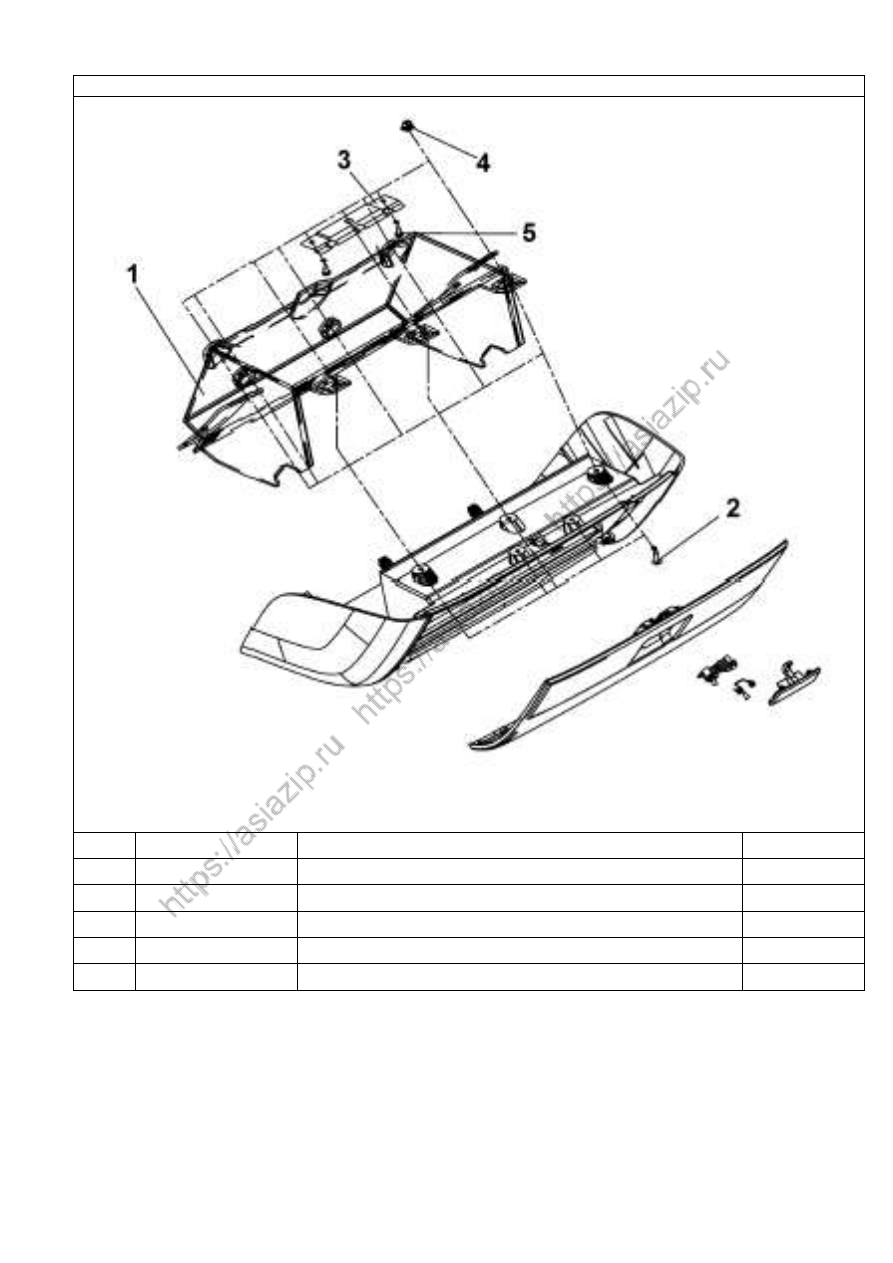

Рис.315. Ящик вещевой



Н/п

Номер детали

Название детали

Количество

1

5704010 -C0100

Ящик вещевой в сборе

1

2

RQ2700516

Винт

9

3

5704265 -C0100

Кронштейн ящика

1

4

5702902 -C0100

Пистон

9

5

RQ2730516

Винт

2





3 4 1



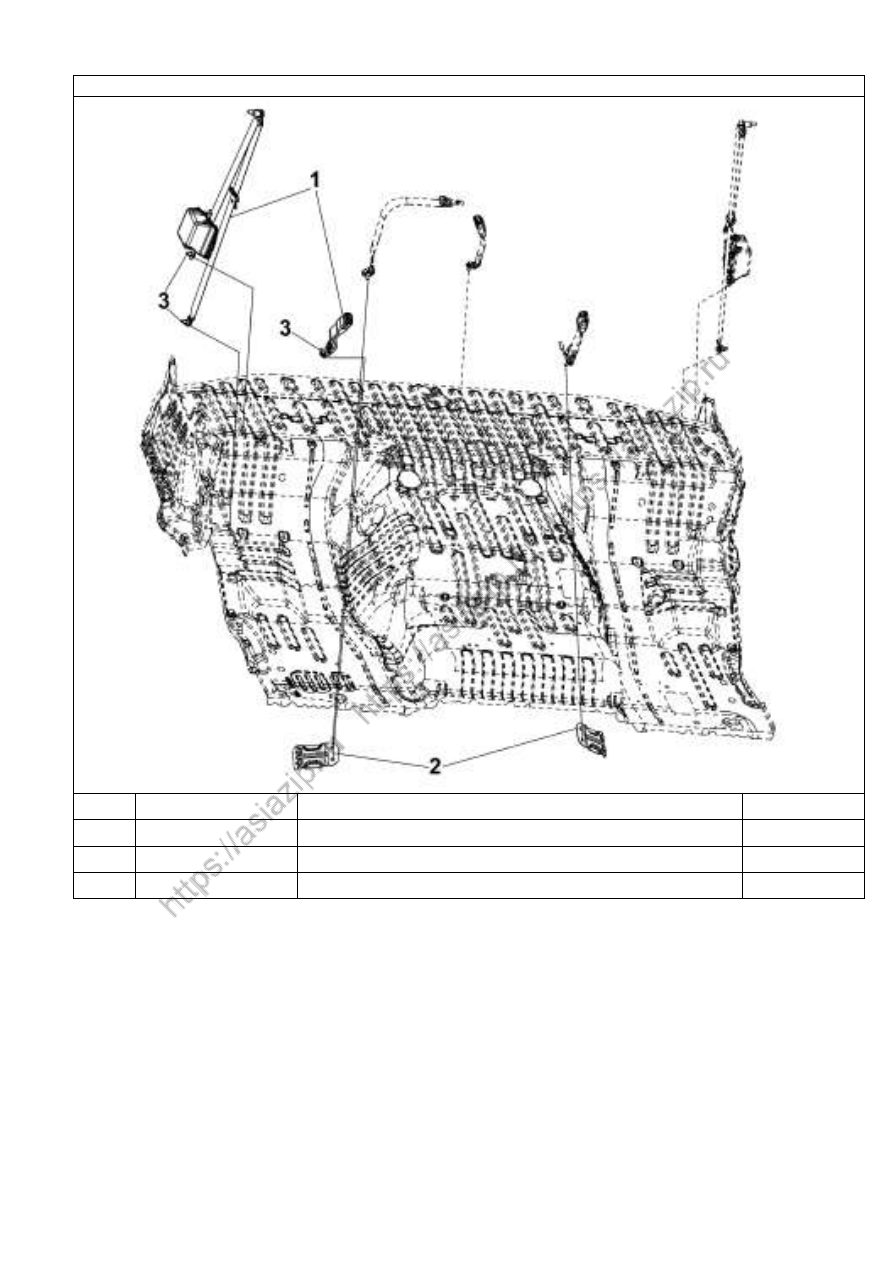

Рис.316.



Ремень безопасности водителя





Н/п

Номер детали

Название детали

Количество

1

5810010 -C0100

Ремень безопасности водителя в сборе

1

2

5810031 -C0100

Кронштейн ремня безопасности

2

3

Q1400820

Шайба

3





3 4 2





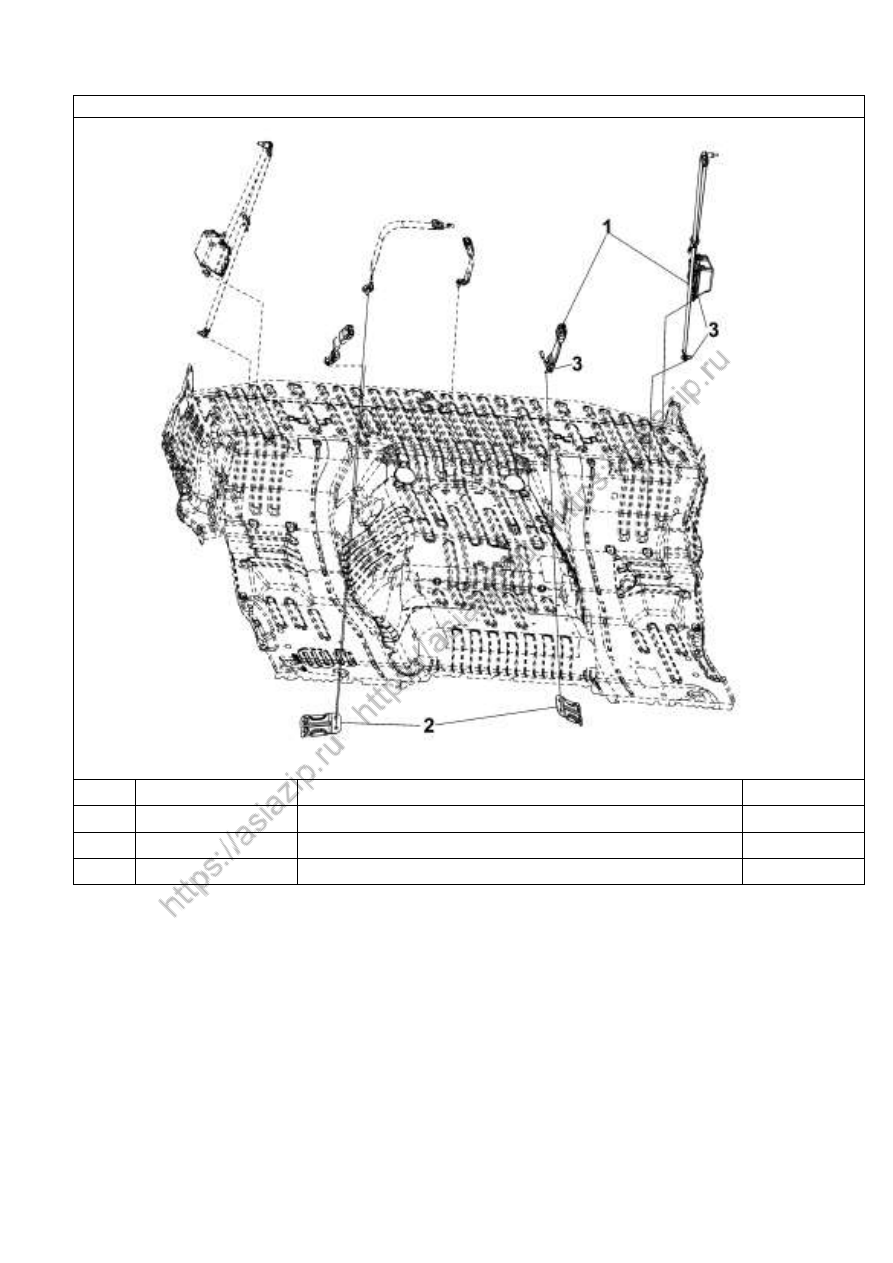

Рис.317.  Ремень безопасности пассажира





Н/п

Номер детали

Название детали

Количество

1

5810015 -C0100

Ремень безопасности пассажира в сборе

1

2

5810031 -C0100

Пластина усилительная ремня безопасности

2

3

Q1400820

Плоская шайба

3





3 4 3



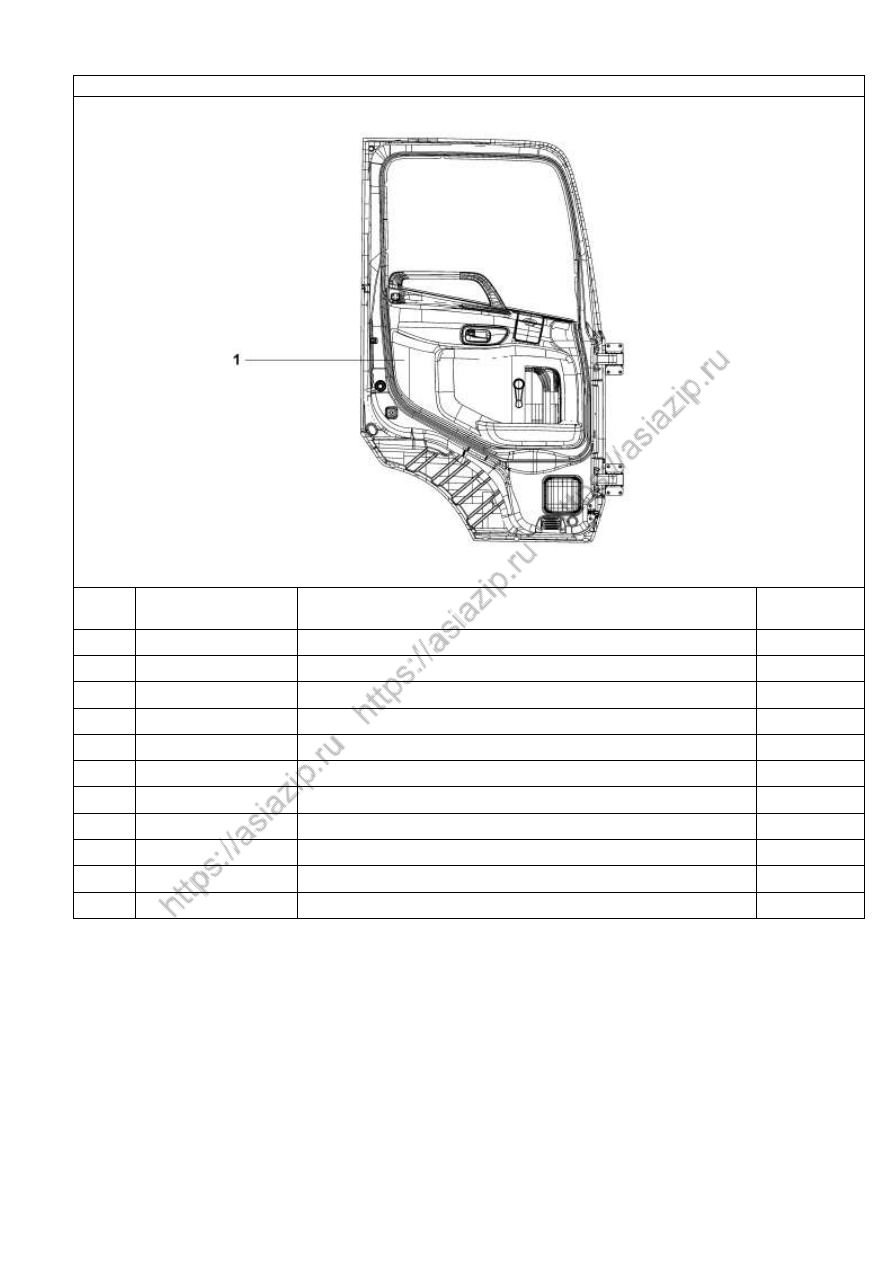

Рис.318. Дверь левая в сборе



Н/п

Номер детали

Название детали

Количество

1

6100011 -C0102

Левая дверь в сборе

1



Q150B0820

Болт

8



Q40308

Шайба

8



D5003053495

Шайба

8



RQ1760820

Болт

1



Q40108

Шайба

1



Q40308

Шайба

1



6101300 -C0100

Ограничитель двери в сборе

1



RQ1760616

Болт

2



Q40106

Шайба

2



Q40306

Шайба

2





3 4 4



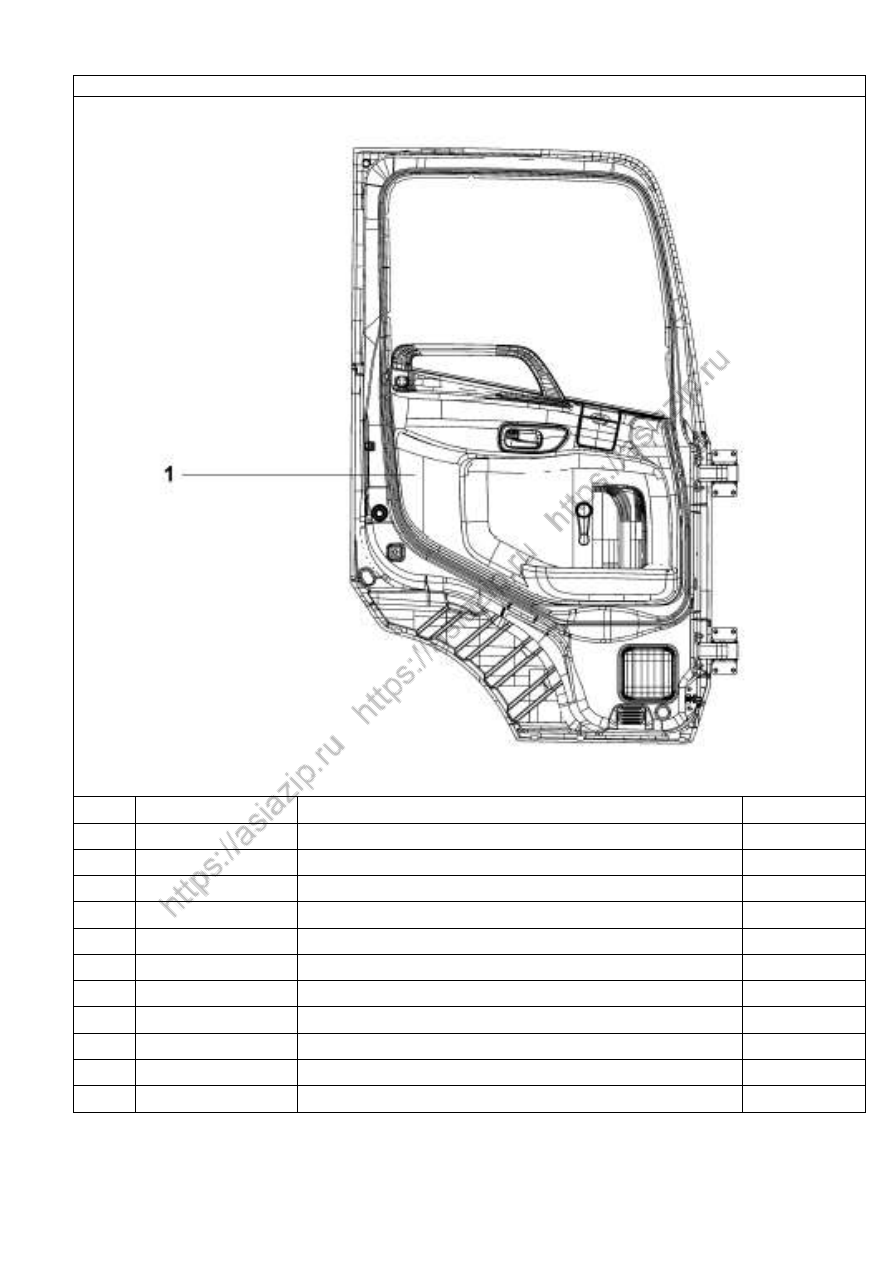

Рис.319.  Правая дверь в сборе





Н/п

Номер детали

Название детали

Количест

во

1

6100012 -C0102

Правая дверь в сборе

1



Q150B0820

Болт

8



Q40308

Шайба

8



D5003053495

Шайба

8



RQ1760820

Болт

1



Q40108

Шайба

1



Q40308

Шайба

1



6101300 -C0100

Ограничитель двери в сборе

1



RQ1760616

Болт

2



Q40106

Шайба

2



Q40306

Шайба

2







3 4 5



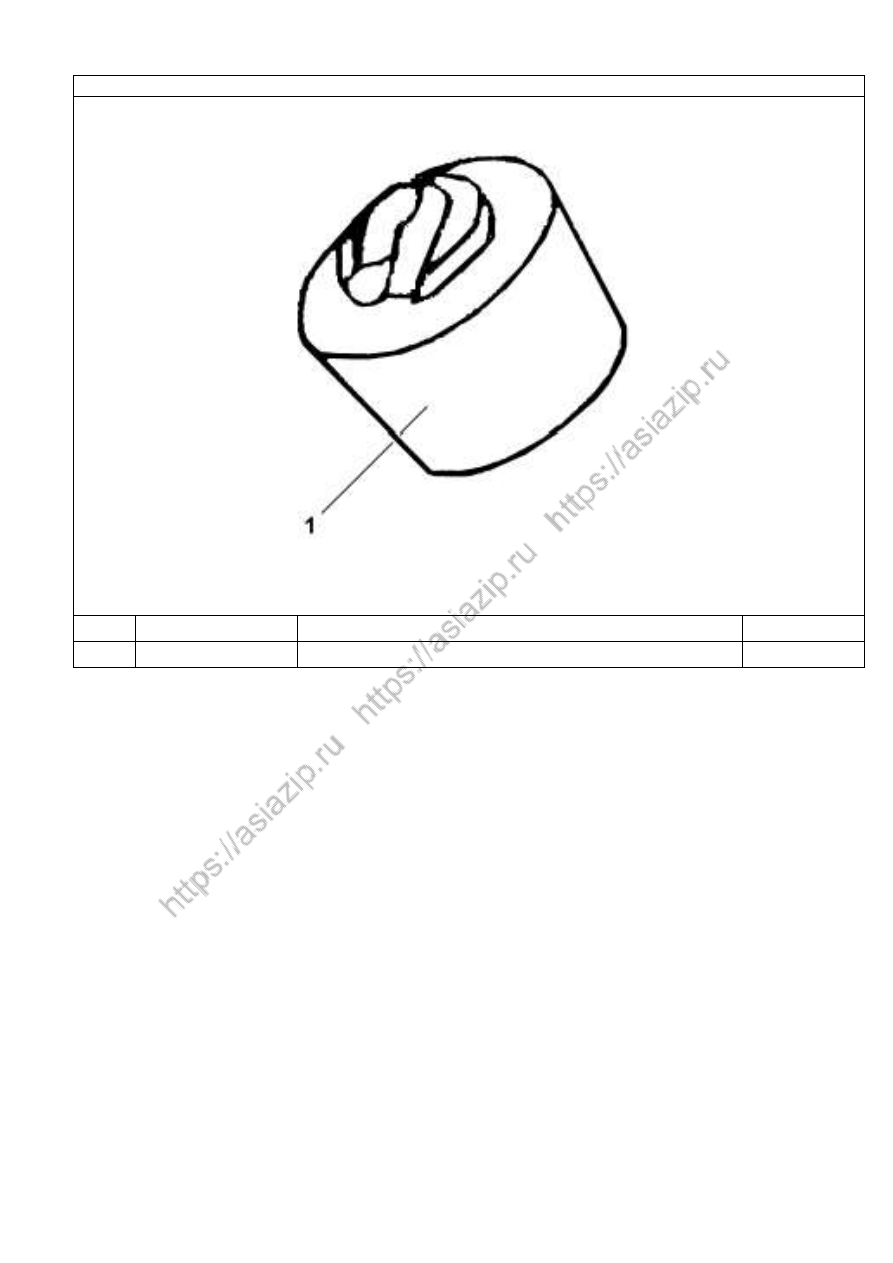

Рис.320.  Отбойник двери кабины





Н/п

Номер детали

Название детали

Количество

1

6101505 -C0100

Отбойник

2





3 4 6



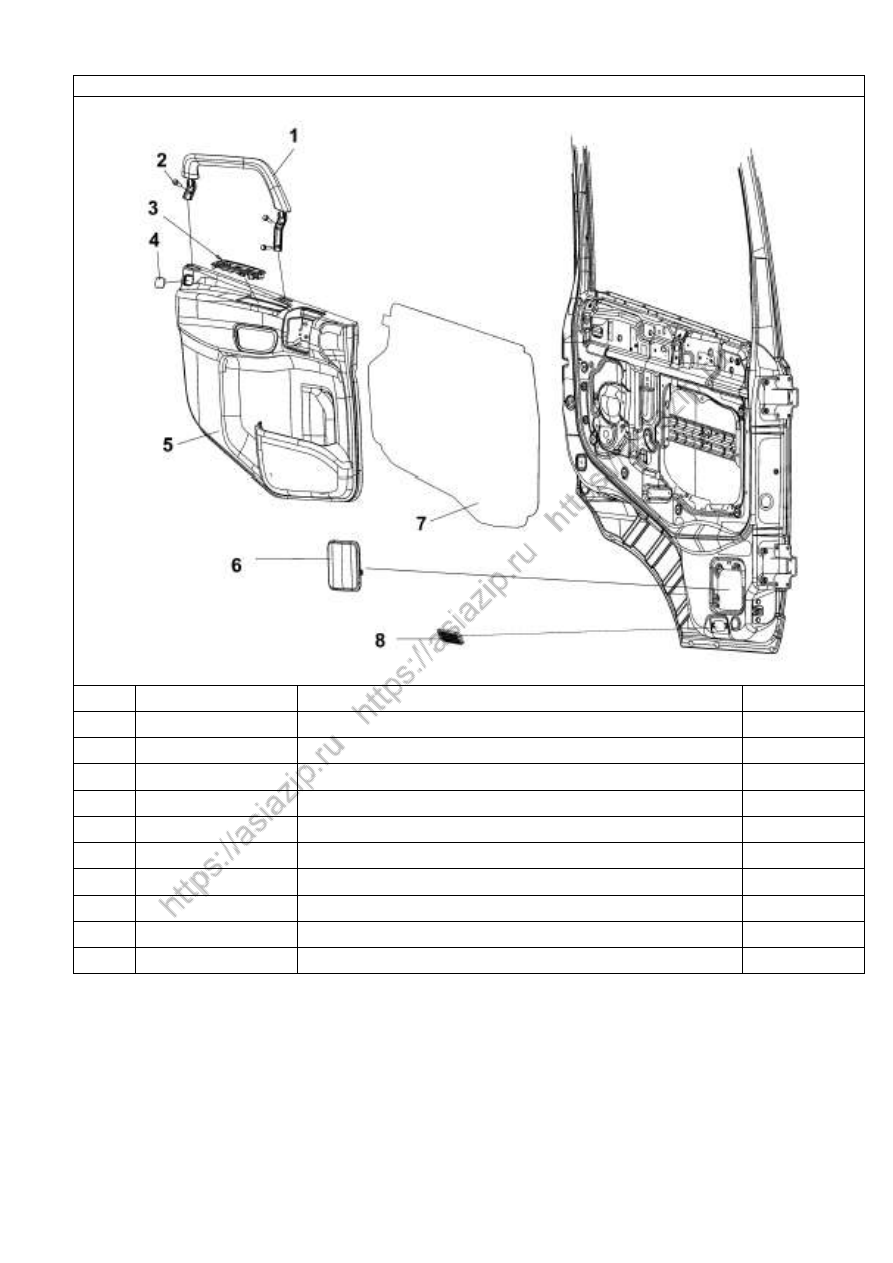

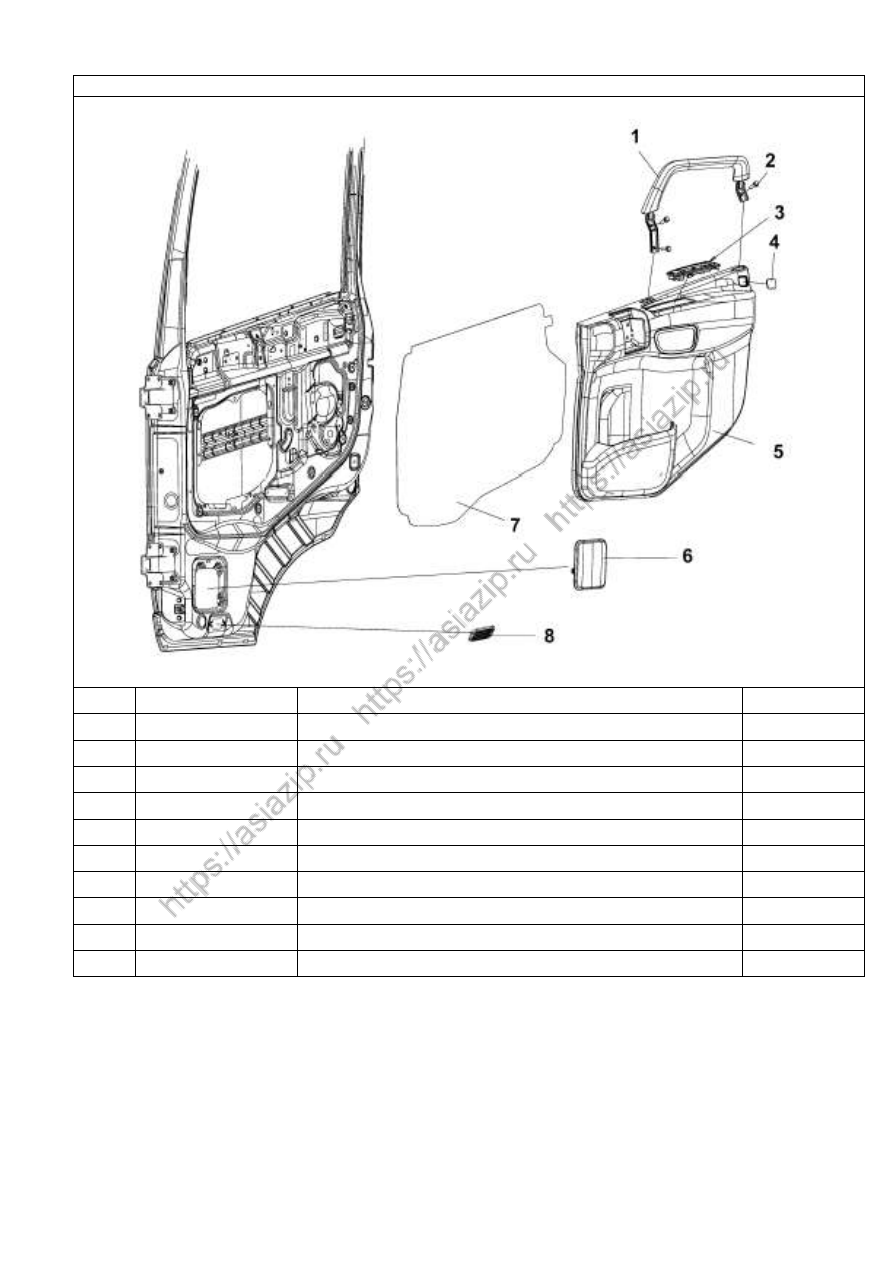

Рис.321.  Отделка левой двери кабины



Н/п

Номер детали

Название детали

Количество

1

6102039 -C0100

Ручка левой двери в сборе

1

2

RQ1760825

Болт

4



Q40108

Шайба

4

3

6102059 -C0100

Панель выключателей в сборе

1

4

6102025 -C0100

Заглушка защитного щита двери

1

5

6102015 -C0103

Защитный щит левой двери в сборе

1



6102901 -C0100

Пистон

6

6

6102085 -C0100

Нижняя заглушка двери

1

7

6102071 -C0100

Уплотнитель двери

1

8

6102081 -C0100

Плафон

1





3 4 7



Рис.322.  Отделка правой двери кабины





Н/п

Номер детали

Название детали

Количество

1

6102040 -C0100

Ручка правой двери в сборе

1

2

RQ1760825

Болт

3



Q40108

Шайба

3

3

6102059 -C0100

Панель выключателей в сборе

1

4

6102025 -C0100

Заглушка защитного щита двери

1

5

6102016 -C0103

Защитный щит правой двери в сборе

1



6102901 -C0100

Пистон

6

6

6102085 -C0100

Нижняя заглушка двери

1

7

6102071 -C0100

Уплотнитель двери

1

8

6102081 -C0100

Плафон

1





3 4 8



Рис.323.  Стекло левой двери





Н/п

Номер детали

Название детали

Количество

1

6103009 -C0100

Стекло левой двери

1

2

6103013 -C0100

Держатель стекла двери

2





3 4 9



Рис.324. Стекло правой двери





Н/п

Номер детали

Название детали

Количество

1

6103010 -C0100

Стекло правой двери

1

2

6103013 -C0100

Держатель стекла двери

2





3 5 0



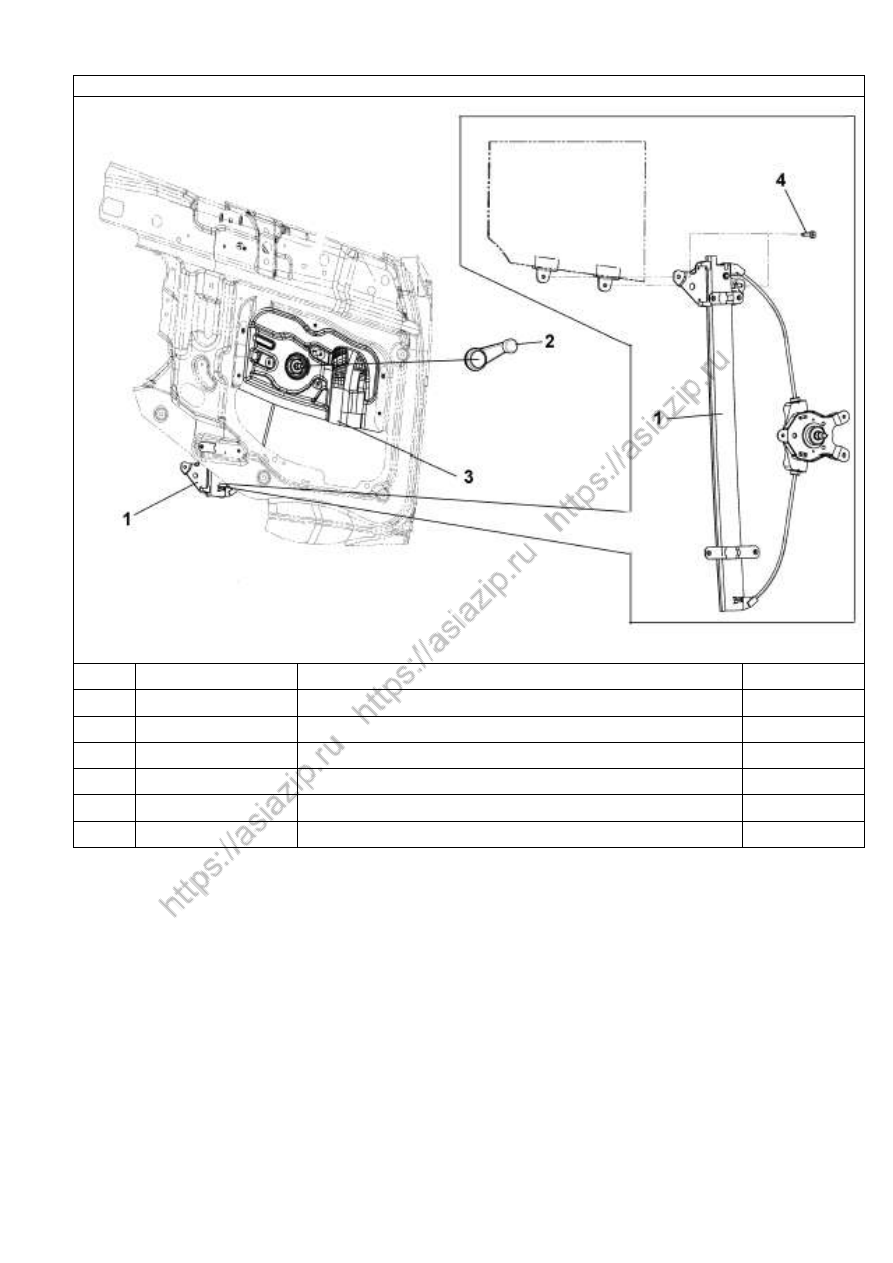

Рис.325.  Левый стеклоподъемник в сборе





Н/п

Номер детали

Название детали

Количество

1

6104010 -C0100

Стеклоподъемник левой двери (ручной)

1

2

6104011 -C0100

Ручка стеклоподъемника в сборе

1

3

6104012 -C0100

Кронштейн

1

4

RQ1760612

Направляющий болт

14



Q40106

Шайба

14



Q40306

Шайба

14





3 5 1



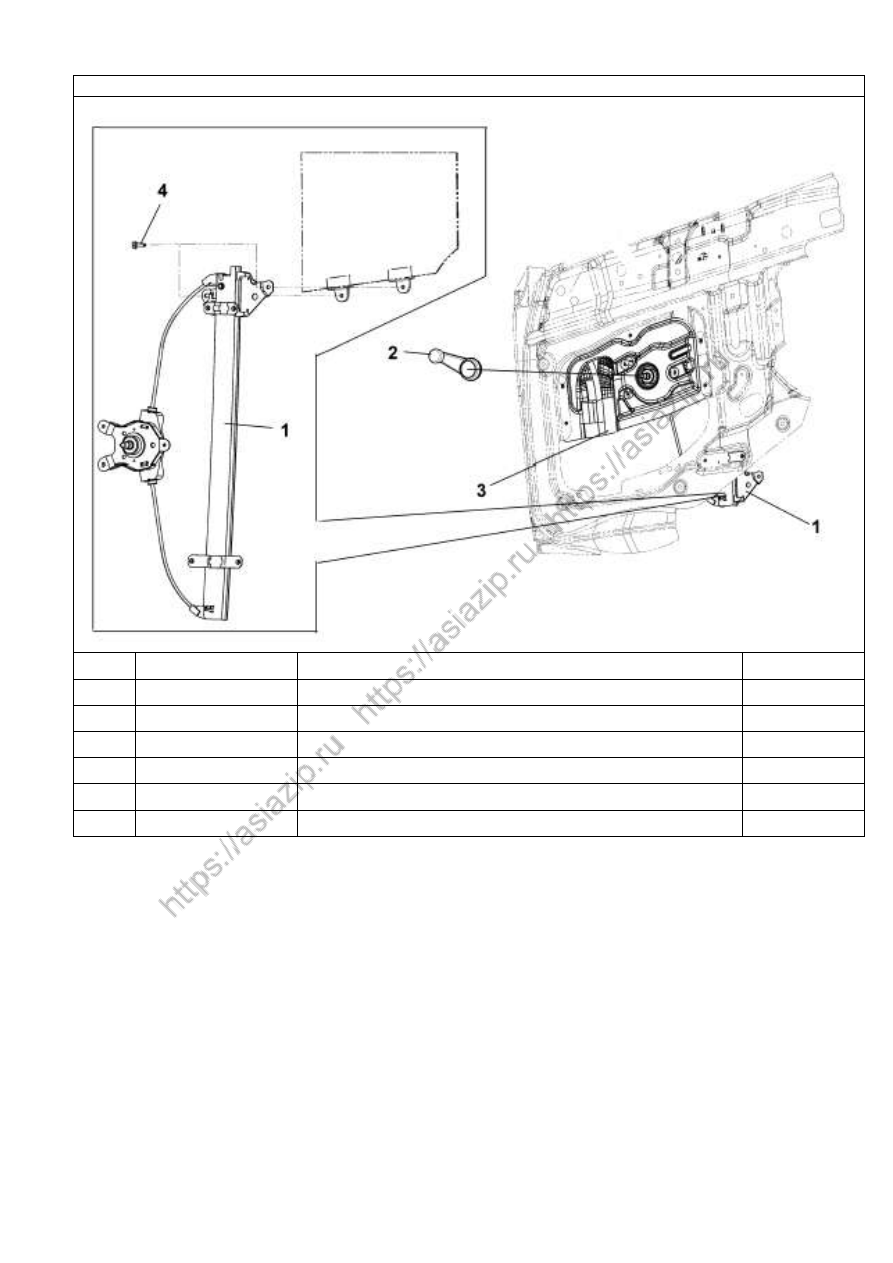

Рис.326.  Правый стеклоподъемник в сборе



Н/п

Номер детали

Название детали

Количество

1

6104020 -C0100

Стеклоподъемник правой двери (ручной)

1

2

6104011 -C0100

Ручка стеклоподъемника в сборе

1

3

6104022 -C0100

Кронштейн

1

4

RQ1760612

Направляющий болт

14



Q40106

Шайба

14



Q40306

Шайба

14





3 5 2



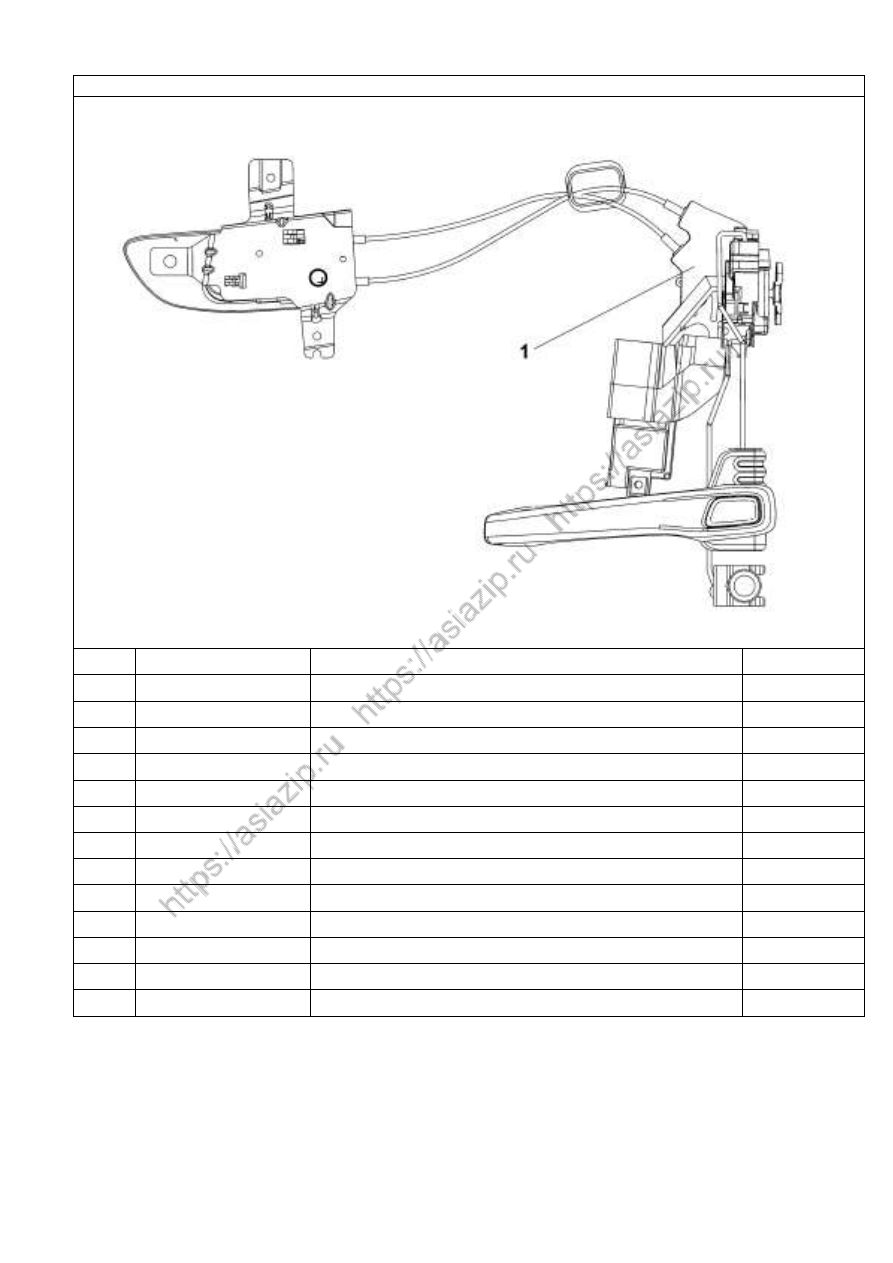

Рис.327. Замок левой двери



Н/п

Номер детали

Название детали

Количество

1

6105010 -C0100

Замок левой двери в сборе

1



6105063 -C0100

Винт

2



6105062 -C0100

Винт

3



Q2140610 -Z5

Винт

2



Q41 206

Шайба

2



Q340B06

Гайка

2



RQ42306

Корончатая пружинящая шайба

2



RQ2200616 -Z1

Винт

2



RQ2710516

Винт

2



Q40205

Шайба

2



Q40106

Шайба

2



5702904 -C0100

Пистон

2



51N-02066

Пластиковая заглушка

1
