Самосвал DFL3251A марки DONGFENG. Каталог запчастей - часть 9



2 5 7



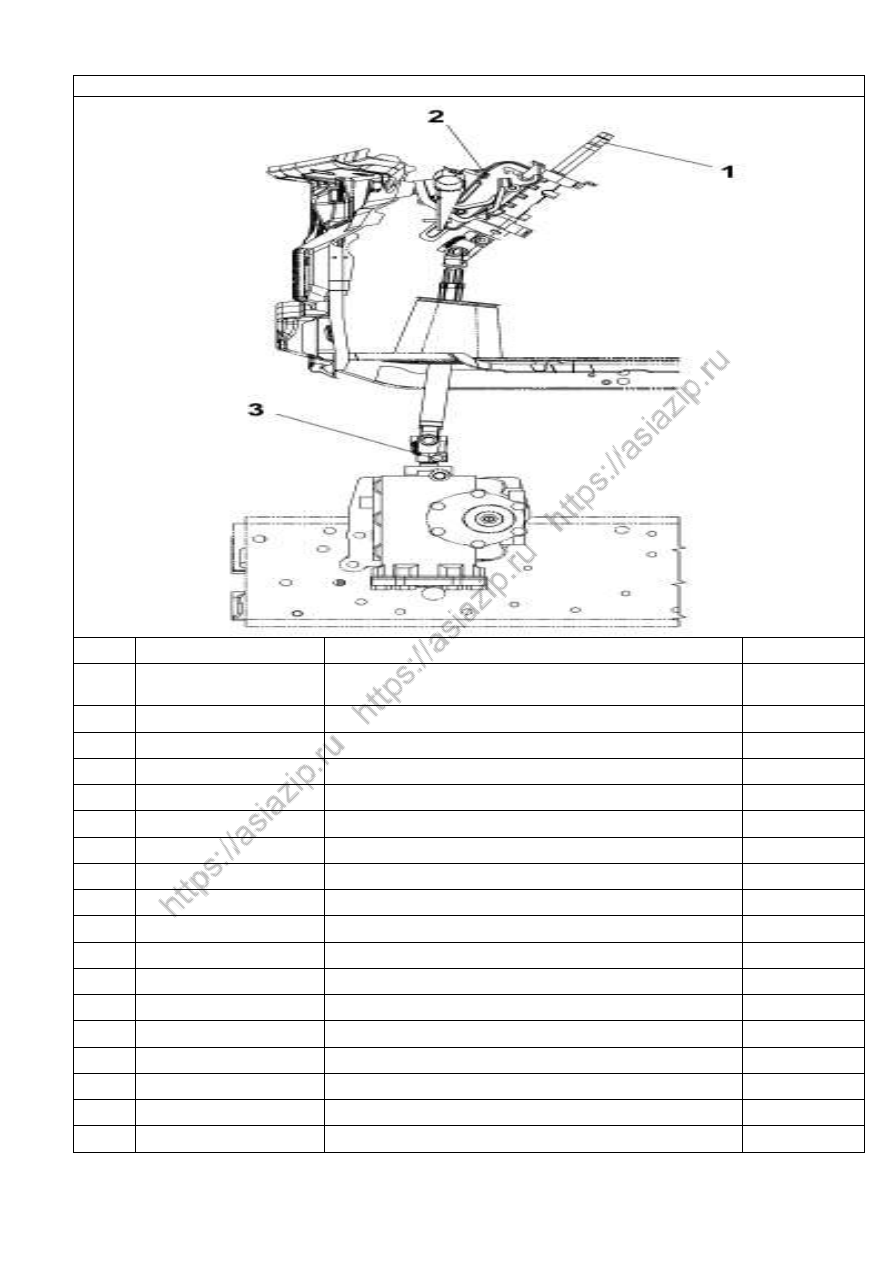

Рис.228. Установка рулевого управления



Н/п

Номер детали

Название детали

Количество

1

3404010 -C0100

Привод рулевого механизма с регулятором
положения в сборе

1



3404050 -C0100

Ключ регулятора в сборе

1



3404052 -C0100

Болт

1



3404053 -C0100

Гайка

1



3404055 -C0100

Направляющая прокладка

1



3404057 -C0100

Болт регулятора

1



3404059 -C0100

Шайба

1



3404060 -C0100

Кронштейн

1



3404066 -C0100

Ограничитель

1



3404067 -C0100

Сухарик

2



3404C -014

Шайба

1



3404070 -C0100

Привод рулевого механизма

1

2

Q151B0825

Болт

4



Q40108

Шайба

4



Q40308

Шайба

4

3

Q150B1045

Болт

1



Q40410

Шайба

1



Q340B10

Гайка

1





2 5 8



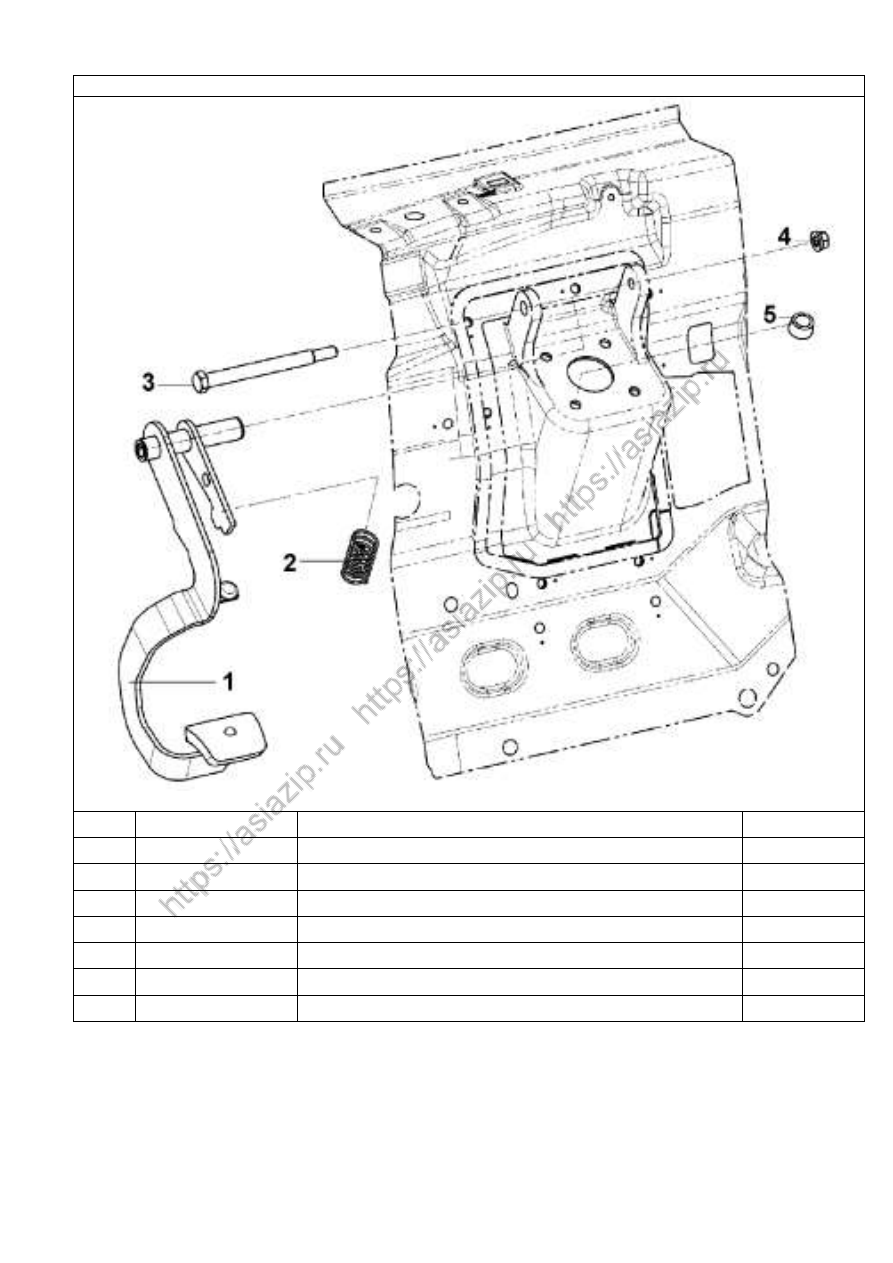

Рис.229.Установка педали тормоза





Н/п

Номер детали

Название детали

Количество

1

3504025 -C0100

Педаль тормоза в сборе

1

2

3504038 -C0100

Пружина

1

3

3504037 -C0100

Ось педали тормоза

1

4

Q340B10

Гайка

1



Q40310

Шайба

1



Q40110

Шайба

1

5

3504036 -C0100

Ограничитель педали тормоза

1



2 5 9



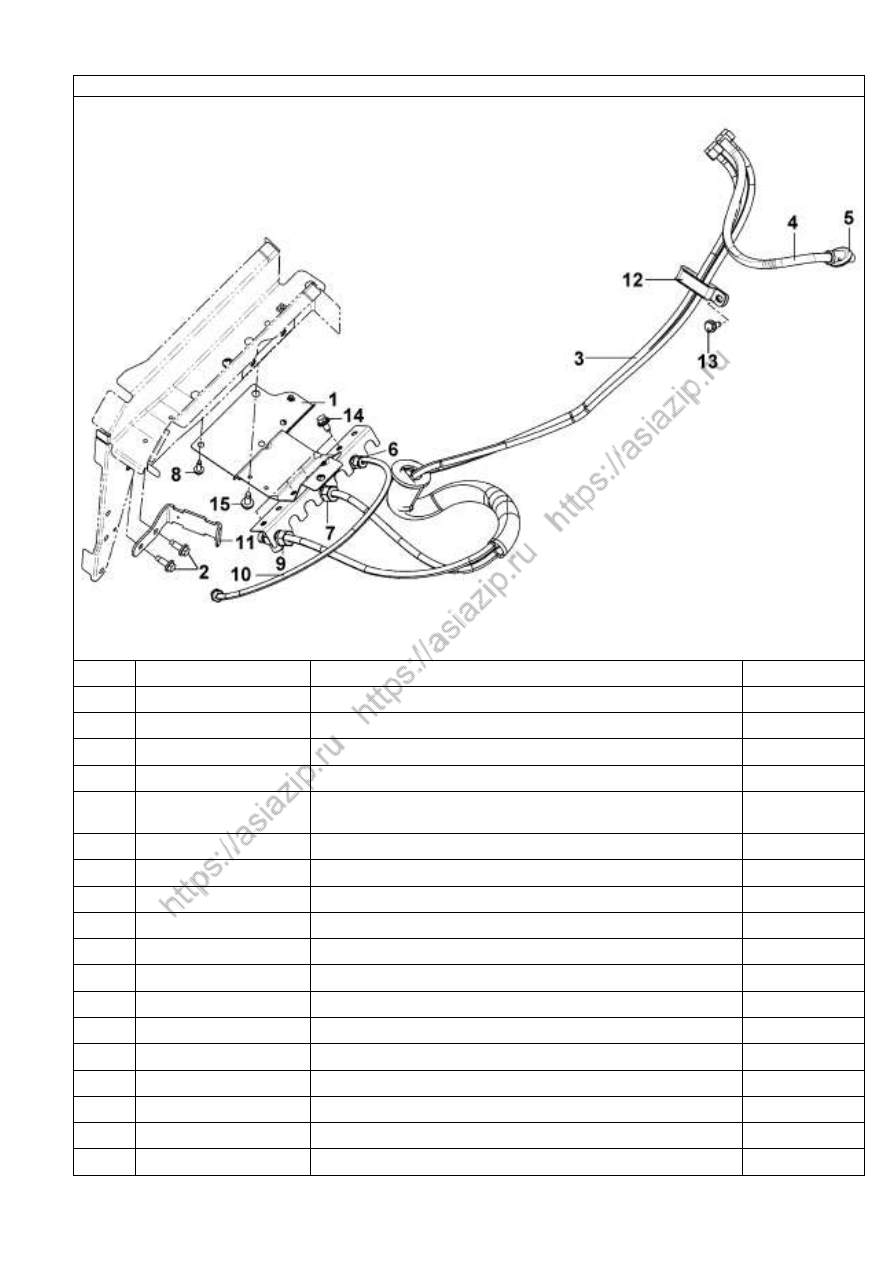

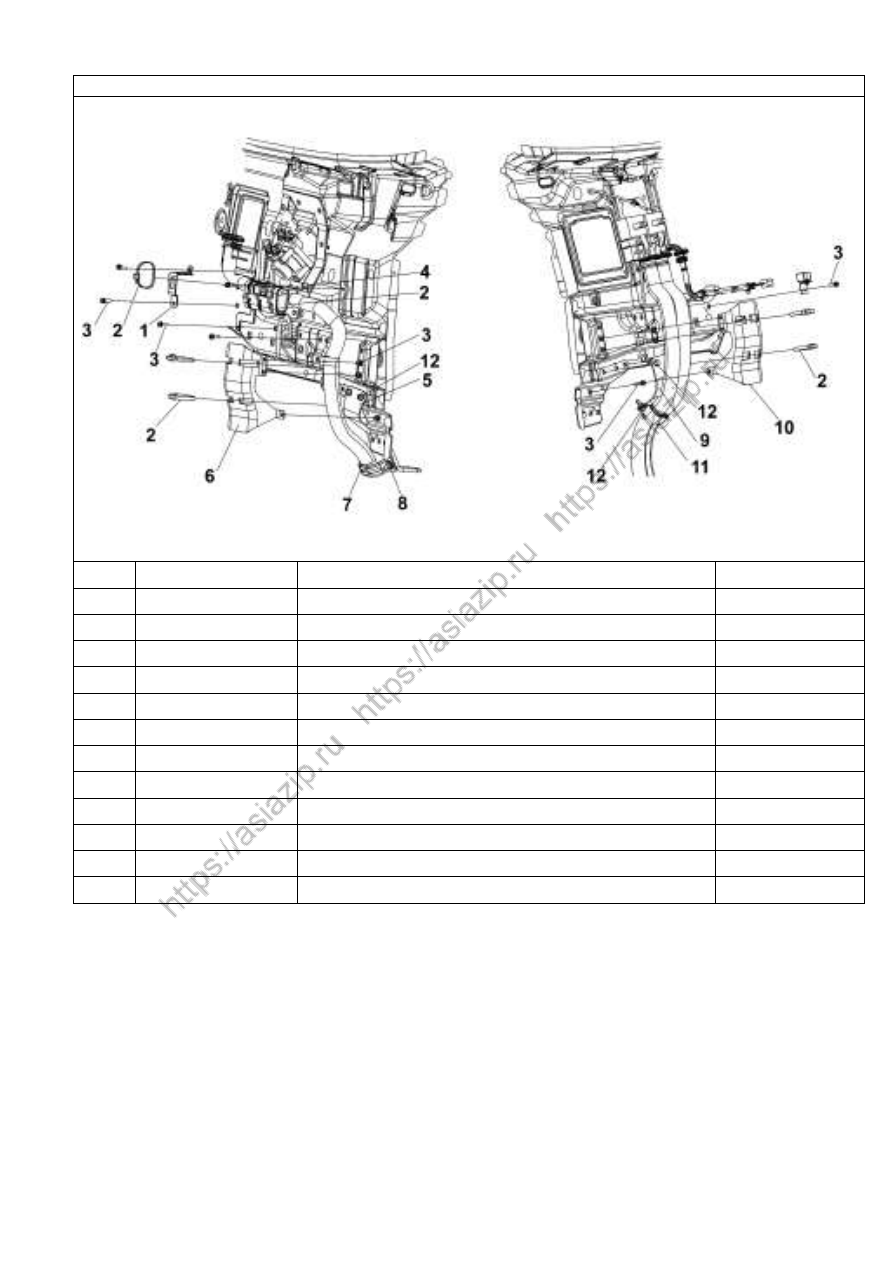

Рис.230. Трубопроводы ручного торм оза





Н/п

Номер детали

Название детали

Количество

1

3506175 -C0100

Кронштейн

1

2

Q150B0820

Болт

2



Q40308

Шайба

2



Q40108

Шайба

2

3

3506170 -C0100

Жгут трубок с пылезащитным кожухом в
сборе

1

4

3517022 -C0100

Трубка

1

5

3517123 -C0100

Пыльник

1

6

3506031 -C0100

Штуцер

1

7

3506180 -C0100

Штуцер

1

8

Q150B0616

Болт

1



Q40306

Шайба

1



Q40106

Шайба

1

9

3506032 -C0100

Тройник

1

10

RQ85006040

Трубка в сборе

1

11

3506174 -

Кронштейн

1



C0100





12

Q68622 -E

Хомут

2

13

Q150B0820

Болт

1



2 6 0

Продолжение таблицы: “Трубопроводы ручного тормоза





Q40308

Шайба

1



Q40108

Шайба

1

14

Q150B0816

Болт

5



Q40308

Шайба

5



Q40108

Шайба

5

15

Q150B0816

Болт

1



Q40308

Шайба

1



Q40108

Шайба

1










































2 6 1



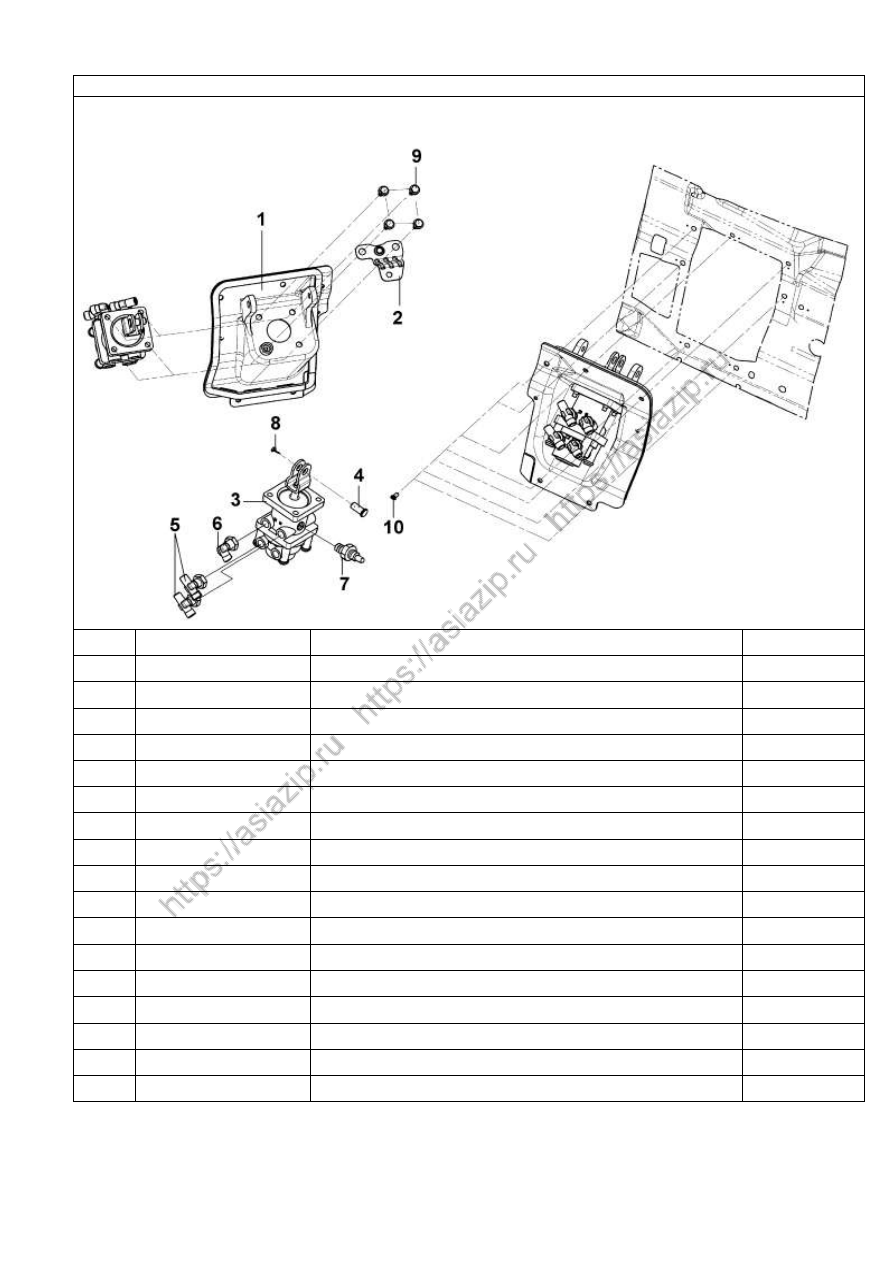

Рис. 231.  Установка тормозного крана



Н/п

Номер детали

Название детали

Количество

1

3514020 -C0100

Панель тормозного крана в сборе

1

2

3514022 -C0100

Кронштейн

1

3

3514010 -C0100

Тормозной кран в сборе

1

4

3514019 -C0100

Палец

1

5

3514014 -C0100

Тройник

2

6

3514012 -C0100

Угольник

1



35N-06027

Гайка

3



35N-06032

Уплотнительная шайба

3

7

35BY -06513

Штуцер

1



35N-06037

Штуцер

1

8

Q500B0220

Шплинт

1

9

Q150B0822

Болт

4



Q40308

Шайба

4



Q40108

Шайба

4

10

Q150B0620 -Z5

Болт

7



Q40306

Шайба

7



Q40106

Шайба

7





2 6 2



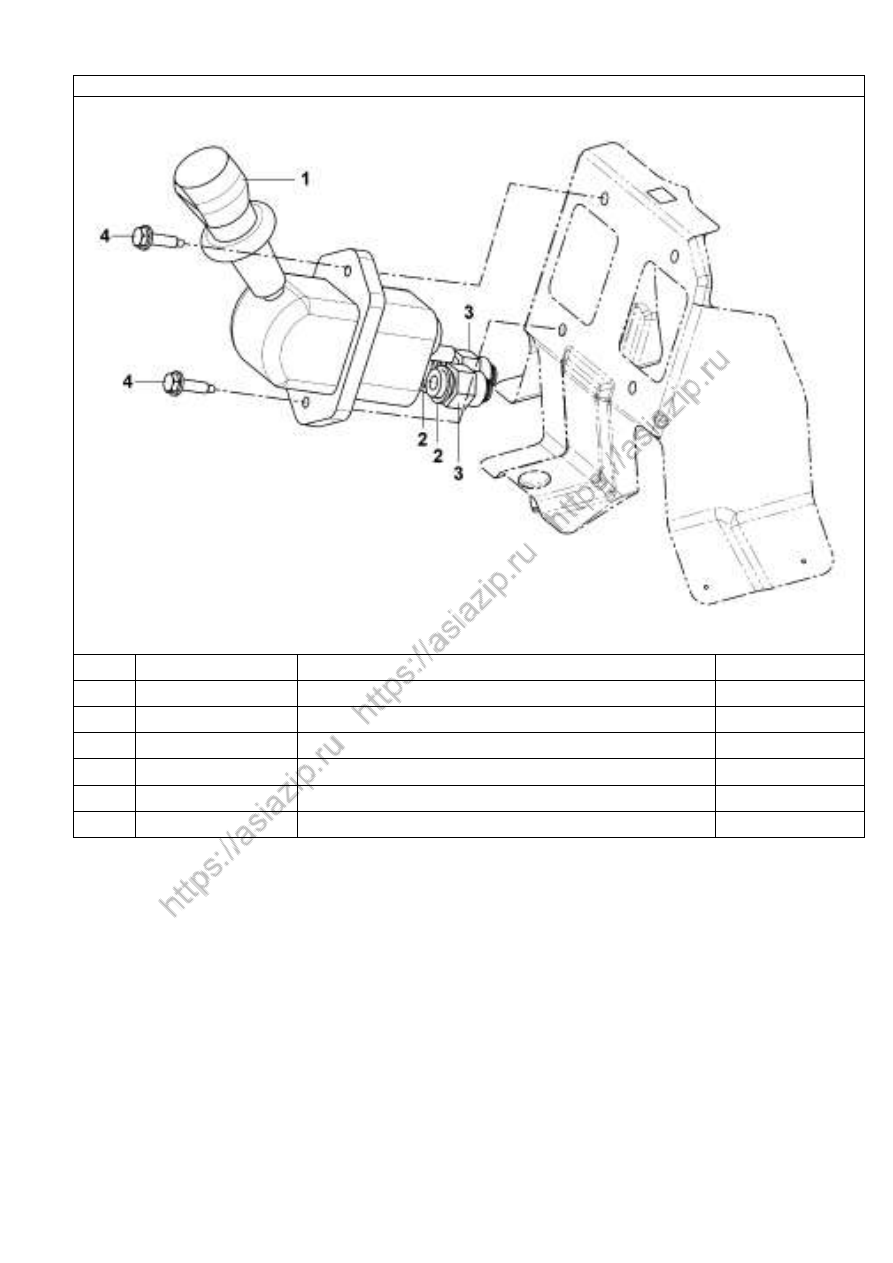

Рис.232. Установка крана ручного тормоза





Н/п

Номер детали

Название детали

Количество

1

3517010 -C0100

Кран ручного тормоза

1

2

35N-06037

Уплотнительная шайба

2

3

35ZB1-06513

Штуцер

2

4

Q150B0620

Болт

2



Q40106

Шайба

2



Q40306

Шайба

2





2 6 3



Рис.233. Блок диагностики



Н/п

Номер детали

Название детали

Количество

1

3638010 -C0100

Блок диагностики

1

2

Q32005

Гайка

2





2 6 4



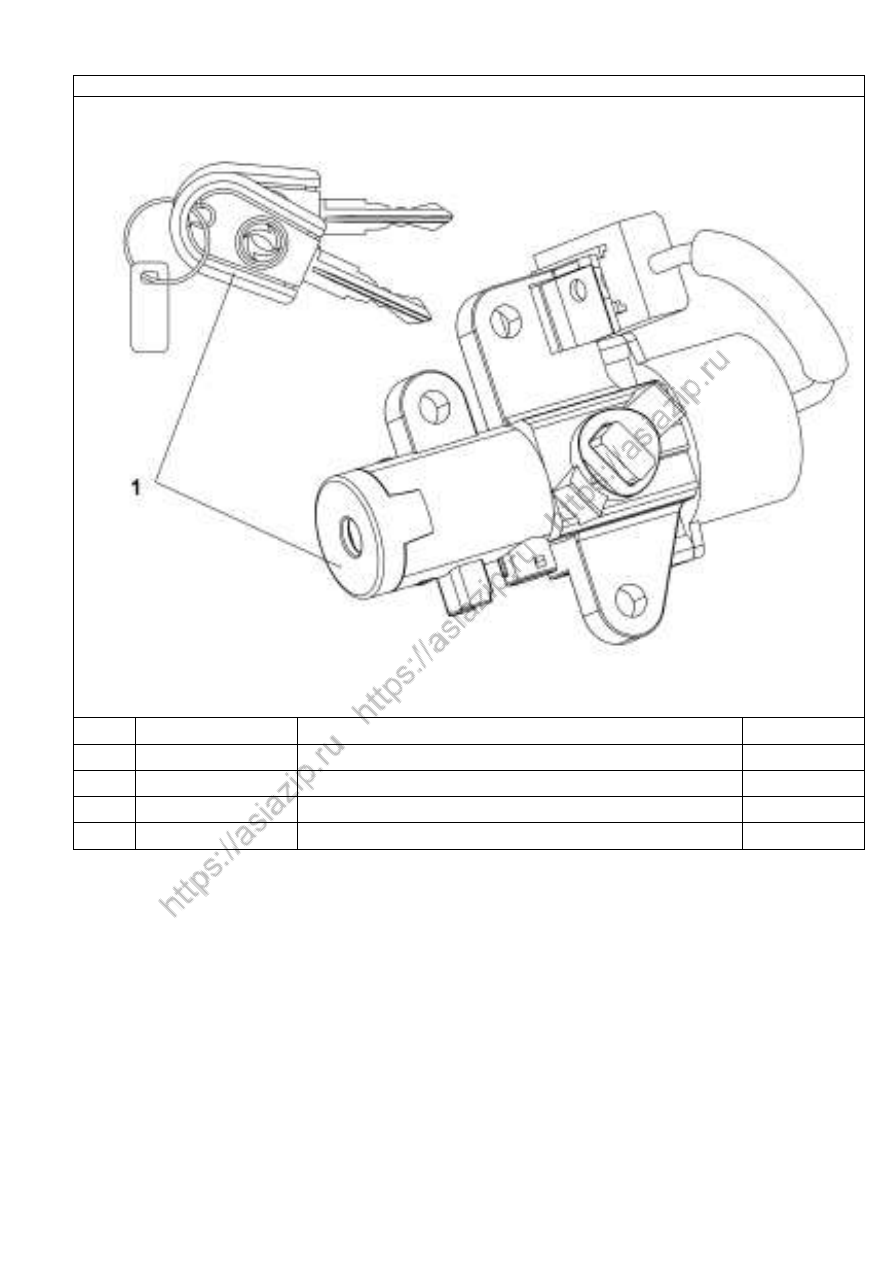

Рис.234. Замок зажигания



Н/п

Номер детали

Название детали

Количество

1

3704110 -C0100

Замок зажигания с ключами

1



Q174B0825

Болт

4



Q40108

Шайба

4



Q40308

Шайба

4





2 6 5



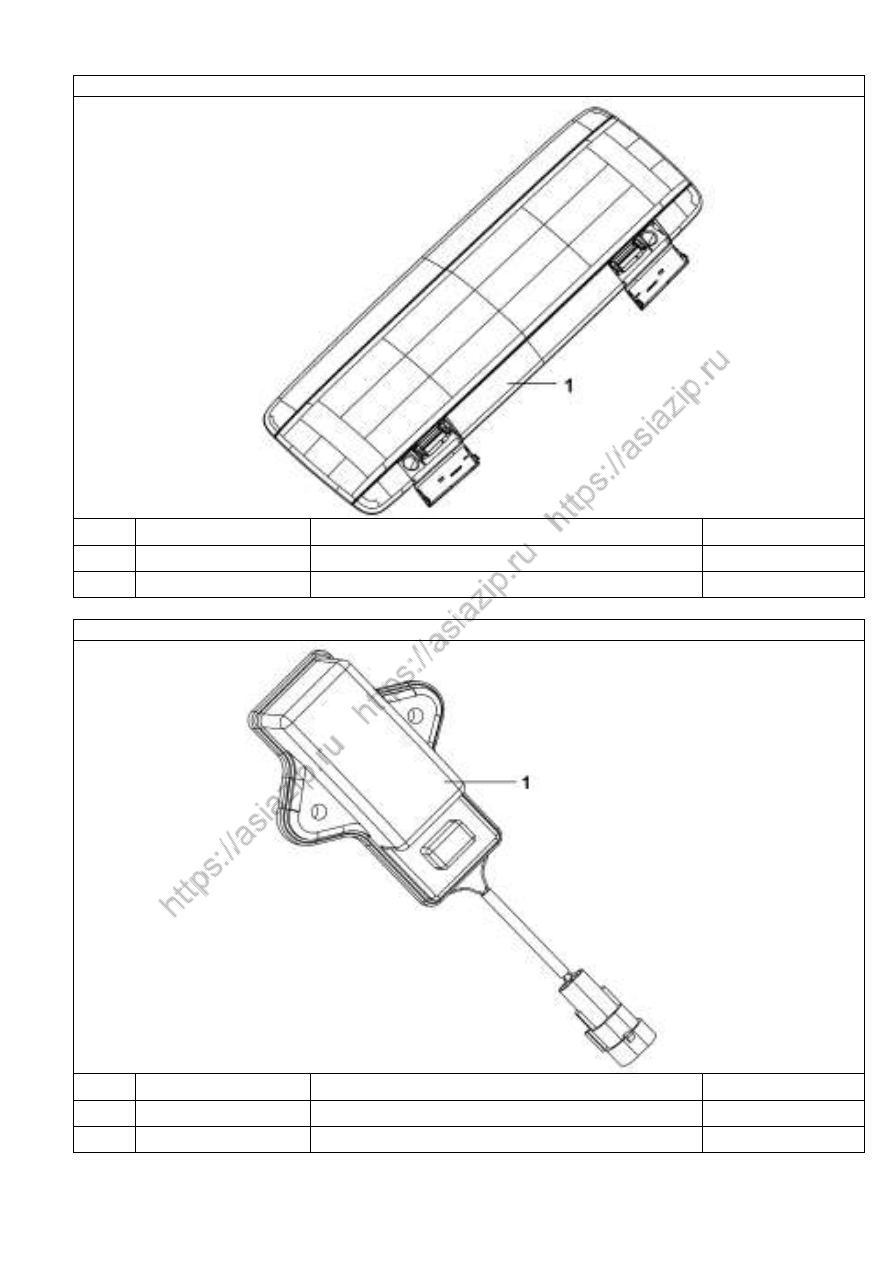

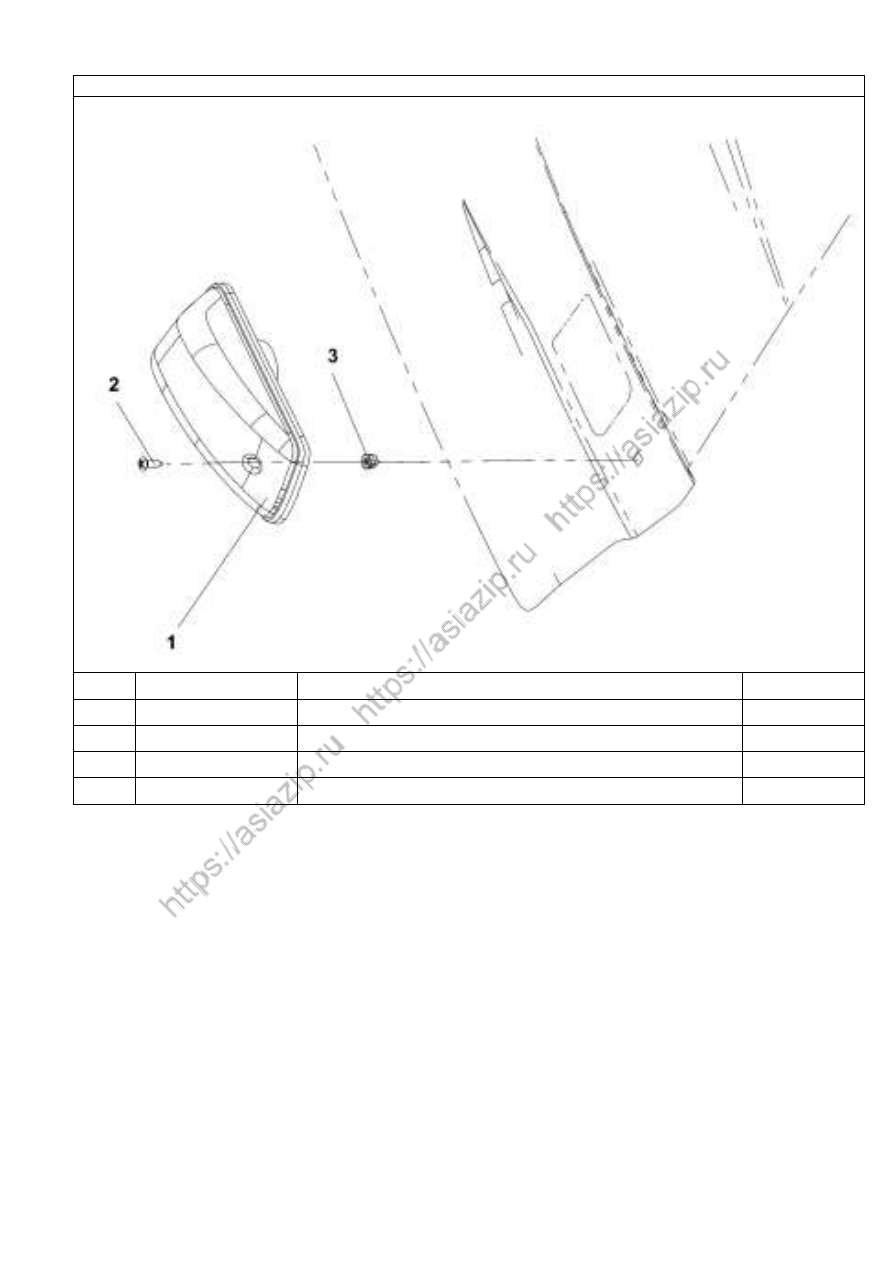

Рис.235. Освещение салона



Н/п

Номер детали

Название детали

Количество

1

3714110 -C0100

Плафон в сборе

1



RQ2710520

Винт

2



Рис.236. Переносная лампа



Н/п

Номер детали

Название детали

Количество

1

3714210 -C0100

Переносная лампа в сборе

1



Q184B0620 -Z5

Болт

2





2 6 6



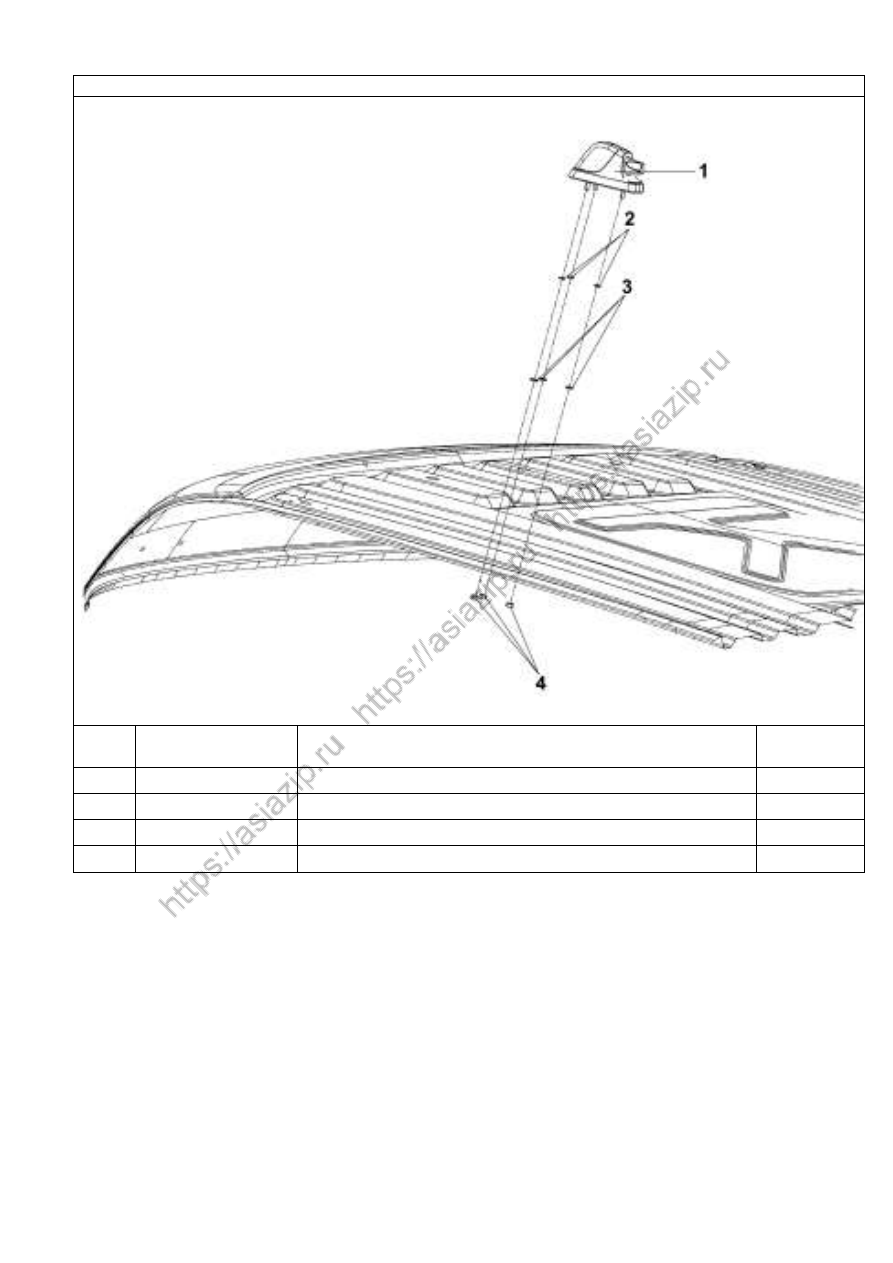

Рис.237. Плафон для чтения



Н/п

Номер детали

Название детали

Количество

1

3714170 -C0100

Плафон

2



RQ2710412

Самонарезающий винт

4




Рис.238. Пневматический звуковой сигнал



Н/п

Номер детали

Название детали

Количество

1

3721050 -C0100

Сигнал в сборе

1

2

RQ1760625

Болт

4

3

Q40106

Шайба

4

4

Q40306

Шайба

4

2

3721055 -C0100

Кронштейн звукового сигнала в сборе

1



2 6 7



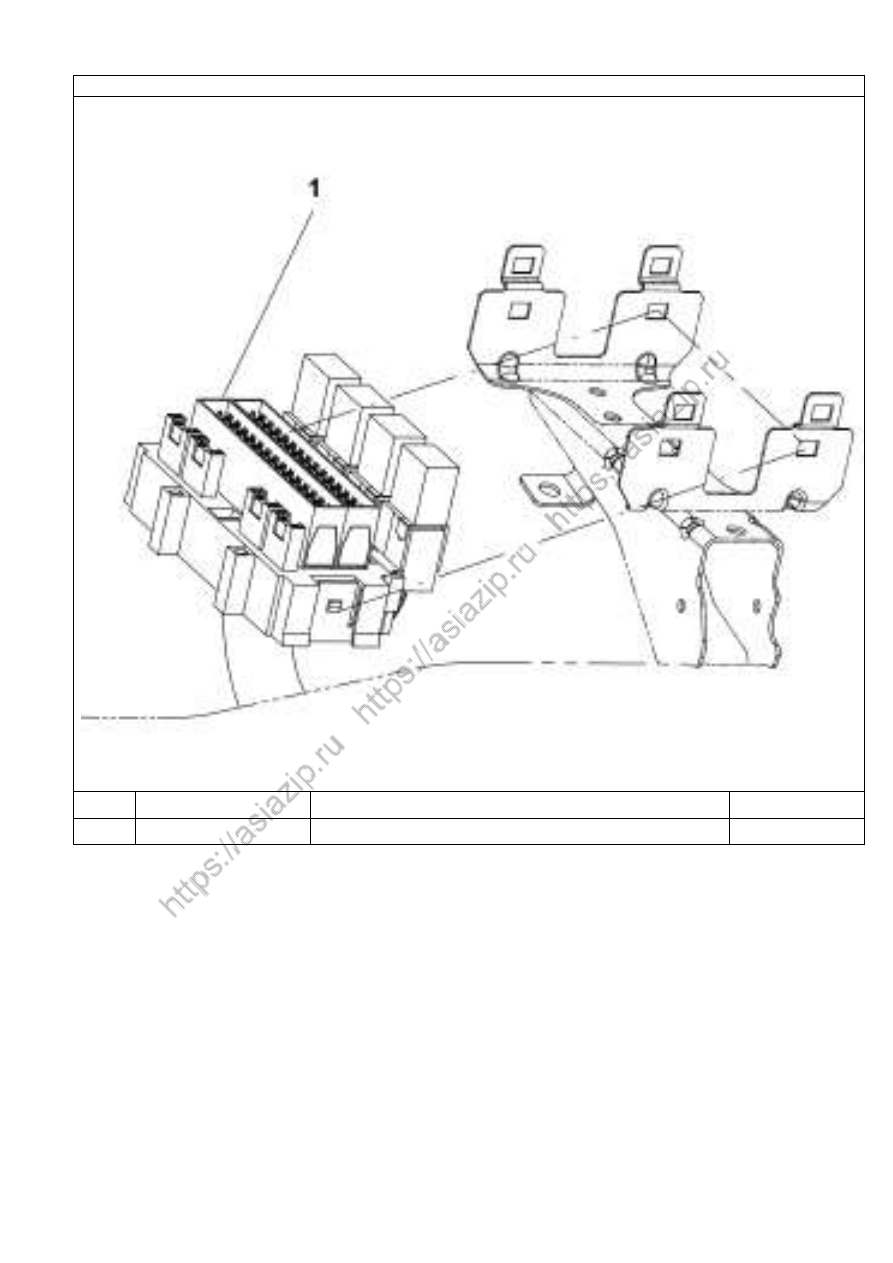

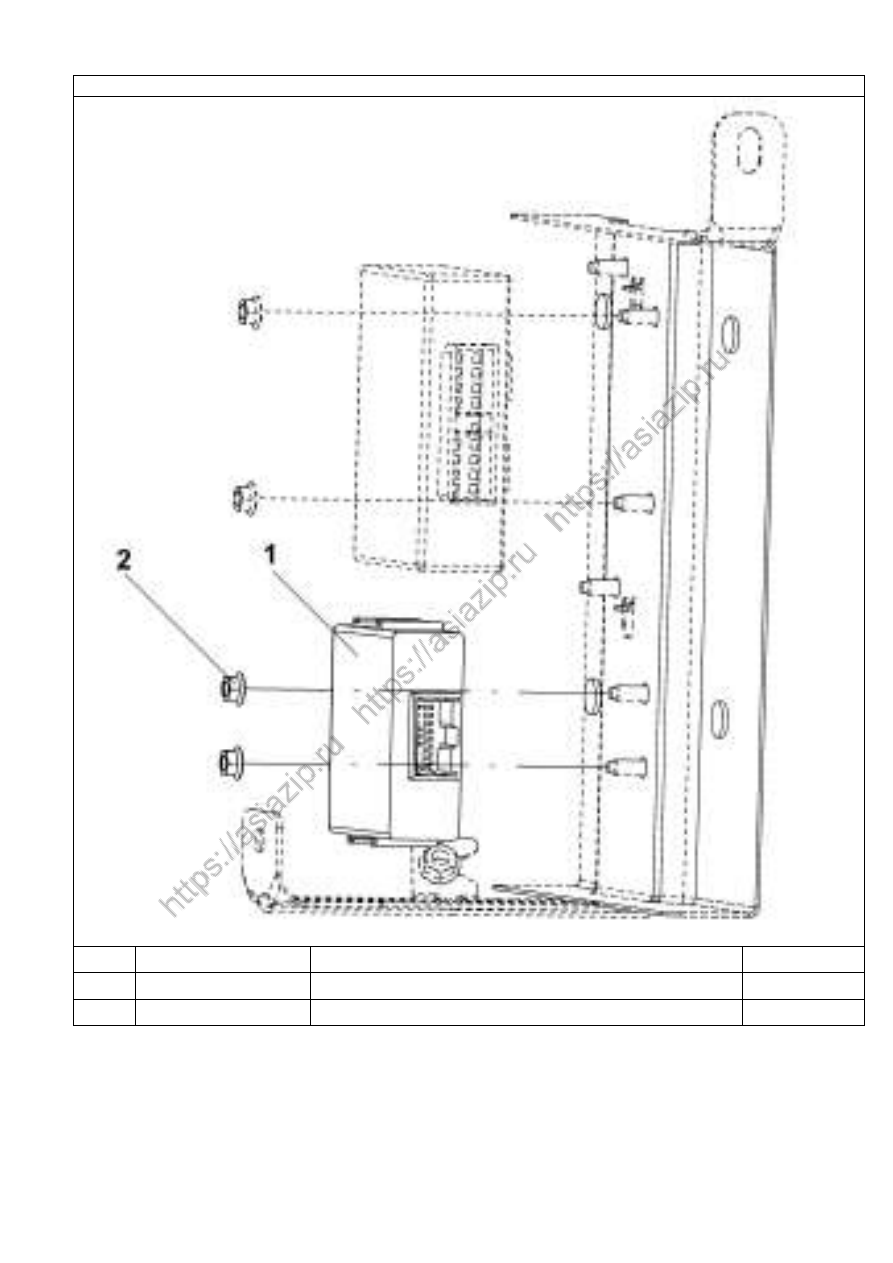

Рис.239. Блок предохранителей



Н/п

Номер детали

Название детали

Количество

1

3722010 -C0100

Блок предохранителей в сборе

1





2 6 8





Р

и

с.

2

4

0

.

С

х

ем

а

 п

у

ч

к

ов

 п

р

о

в

о

д

о

в

 в

 к

а

б

и

н

е








2 6 9

Таблица: ” Пучок проводов в кабине”




Н/п

Номер детали

Название детали

Количест

во

1

3724020 -C0106

Главный пучок проводов (включая детали №10 -
14)

1

2

3724946 -C0100

Хомут

1

3

Q1840612

Болт

1



Q41106

Шайба

1

4

3724411 -C0100

Левая крышка кассеты SMJ
(многофункциональный разъем)

1



3724414 -C0100

Хомут крепления пучка проводов  SMJ

3

5

Q32206

Гайка

14

6

3724410 -C0100

Левая крышка кассеты SMJ

1

7

3724030 -C0106

Главный п учок проводов кабины правый
(вклю чая дет али  №  10,  13~16)

1

8

3724420 -C0100

Левая кассета SMJ

1



3724414 -C0100

Хомут крепления пучка проводов  SMJ

3

9

3724421 -C0100

Левая крышка кассеты SMJ

1

10

3724922 -C0100

Хомут

1



3724941 -C0100

Хомут



11

3724022 -C0100

Защитный экран пучка проводов

1

12

3722010 -C0100

Блок предохранителей

1

13

3735100 -C0100

Блок реле

1

14

3722010 -C0100

Блок предохранителей

1

15

3724033 -C0100

Защитный экран пучка проводов

1

16

3724034 -C0100

Защитный экран пучка проводов

2



Q68626

Зажимная пластина

1



(1) Заземление



(2) Соединение с пучком проводов левого нижнего пола
(3) Соединение с пучком левой двери
(4) Соединение с пучком потолка
(5) Соединение с выключателем противотуманных ламп
(6) Соединение с выключателем верхней л ампы
(7) Соединение с выключателем задних противотуманных ламп
(8) Соединение с выключателем сцепления
Продолжение таблицы: ” Пучок проводов в кабине
(9) Соединение с комплексом выключателей
(10) Соединение с выключателем  аварийного знака
(11) Соединение с выключателем тормозных ламп
(12) Соединение с комплексом выключателей
(13) Соединение с замком зажигания
(14) Соединение с комплексом выключателей
(15) Соединение с верхним пучком проводов пола



2 7 0

Продолжение таблицы: ” Пучок проводов в кабине”

(16)  П учок п роводов в кабине
(17) Соединение с пучком проводов блока диагностики
(18) Соединение с диодом
(20) Соединение с главным пучком проводов левой стороны кузова
(21) Соединение с прикуривателем
(22) Соединение с выключателем сигнала (зеленый)
(23) Соединение с выключателем осушителя
(24) Соединение с выключателем заднего осветителя (серый)
(25) Соединение с выключателем заднего света  (синий)
(26) Соединение с автомагнитолой

(27) С оединение с рел е   включения  правого п оворотник а

(28) - Соедин ение с рел е  ACC

(29) С оединение с рел е  2 по положению   ON замк а з ажигани я

(30) - Соедин ение с рел е з адних противот уманных ламп
(31) Соединение с реле габаритных огней
(32) Соединение с реле 1 по положению ON замка зажигания
(33) Соединение с реле передн их противотуманных ламп
(34) Соединение с валом отбора мощности  (зеленый)

(35) С оединение  с п ровод ами отбора мощности (красн ый )

(36) С оединение с  выключат ел ем блокировки  межосевого  дифференциал а(желт ый)
(37) С оединение с выключат ел ем бл окировки межколес ного дифф еренциал а
(черн ый )
(38) Соединение с блоком предохранителя

(39) С оединение с п учком проводов л евой  на левом л онжероне рамы

(40) С оединение с главным п учком проводов левой сторон ы к узова

(41) С оединение с  рел е ст еклоочи стителя

(42) С оединение  с п учком проводов кон диционера и отопл ения

(43) С оединение с э лектромотором ст ек лоочистит еля

(44)  Заз емл ение

(45) С оединение с п учком проводов правой двери

(46) С оединение с п учком проводов л евой на п равом лонжероне рамы

(47) С оединение с п учком прово дов рамы

(48) Заз емл ение
(49) Соединение с выключателем сигнала

(50) Сп аренное рел е 2
Продолжение таблицы: ” Пучок проводов в кабине

(51) Сп аренное реле 1

(52) Р еле з арядки

(53) Р еле отопителя

(54) Р еле ст еклоочи стителя





2 7 1

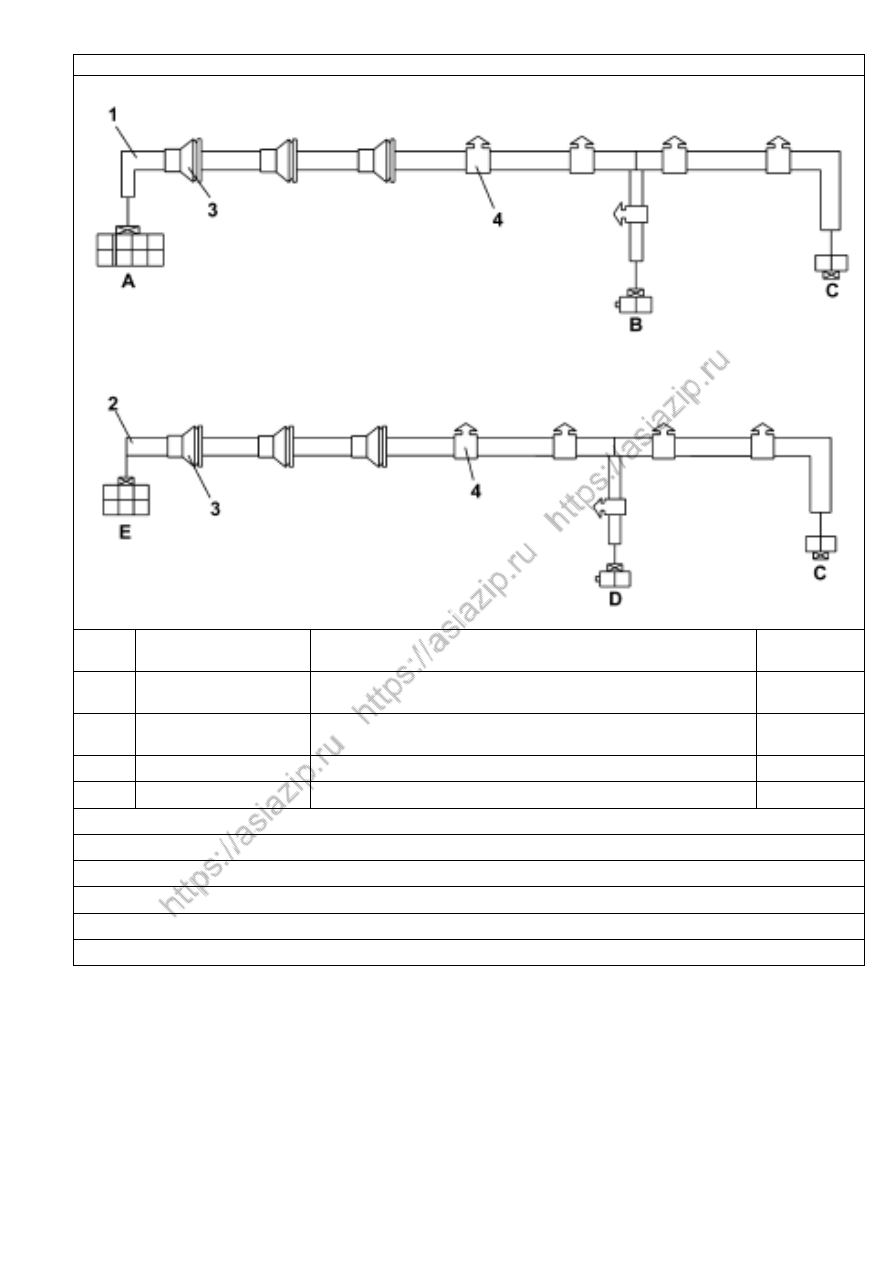

Рис.241. Схема пучков проводов дверей автомобиля



Н/п

Номер детали

Название детали

Количест

во

1

3724050 -C0301

Пучок проводов  левой двери в сборе(включая
детали №3 и 4)

1

2

3724055 -C0301

Пучок проводов правой двери в сборе
(включая детали №3 и 4)

1

3

3724901 -C0100

Защитная втулка

6

4

3724941 -C0100

Лента хомута

13



A- соединение с гл авным п учком проводов

B- соединени е с левым  ук аз ат ел ем поворота

C- соединени е с пл афоном под светк а подножки

D- соединение с правым  ук азат ел ем поворота

E- соедин ение с гл авным п учком проводо в



2 7 2


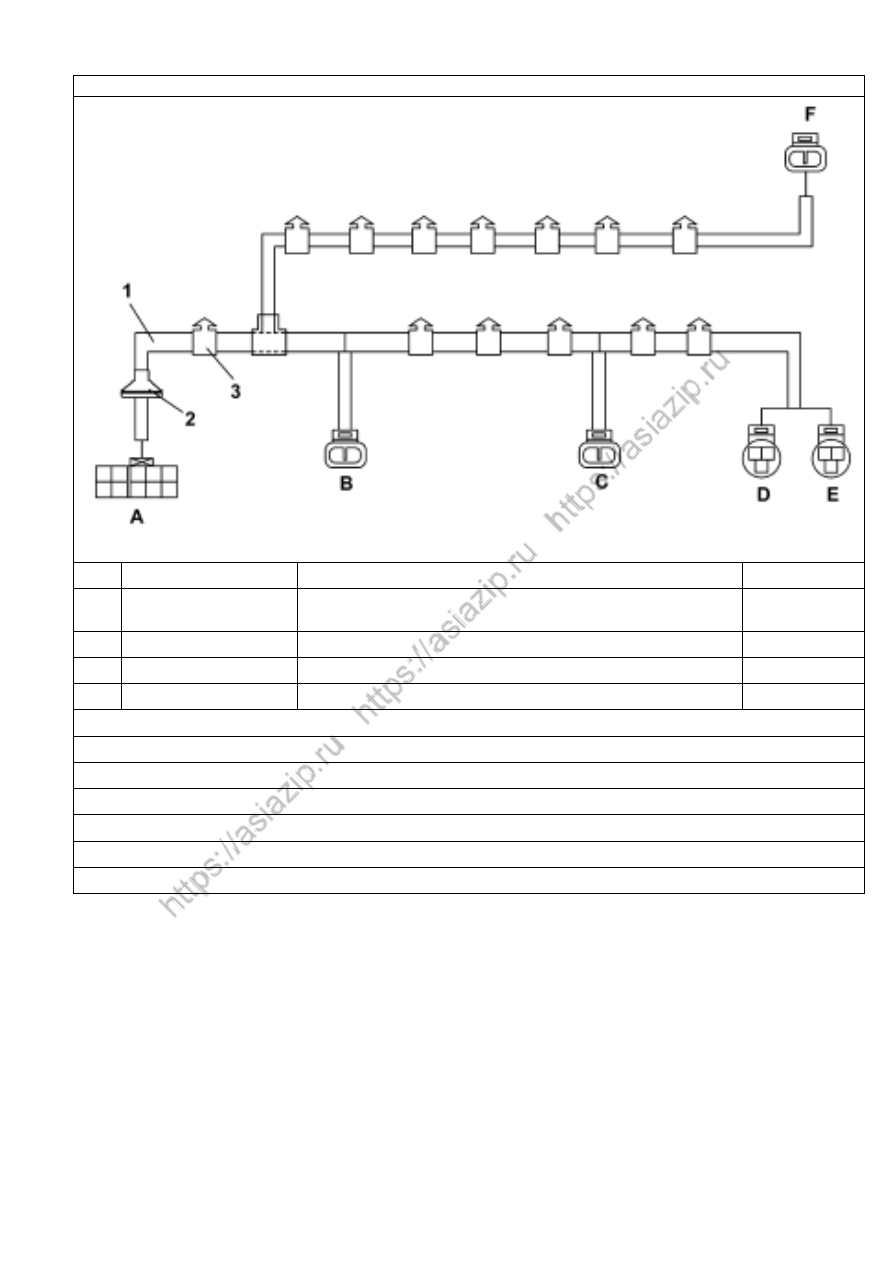

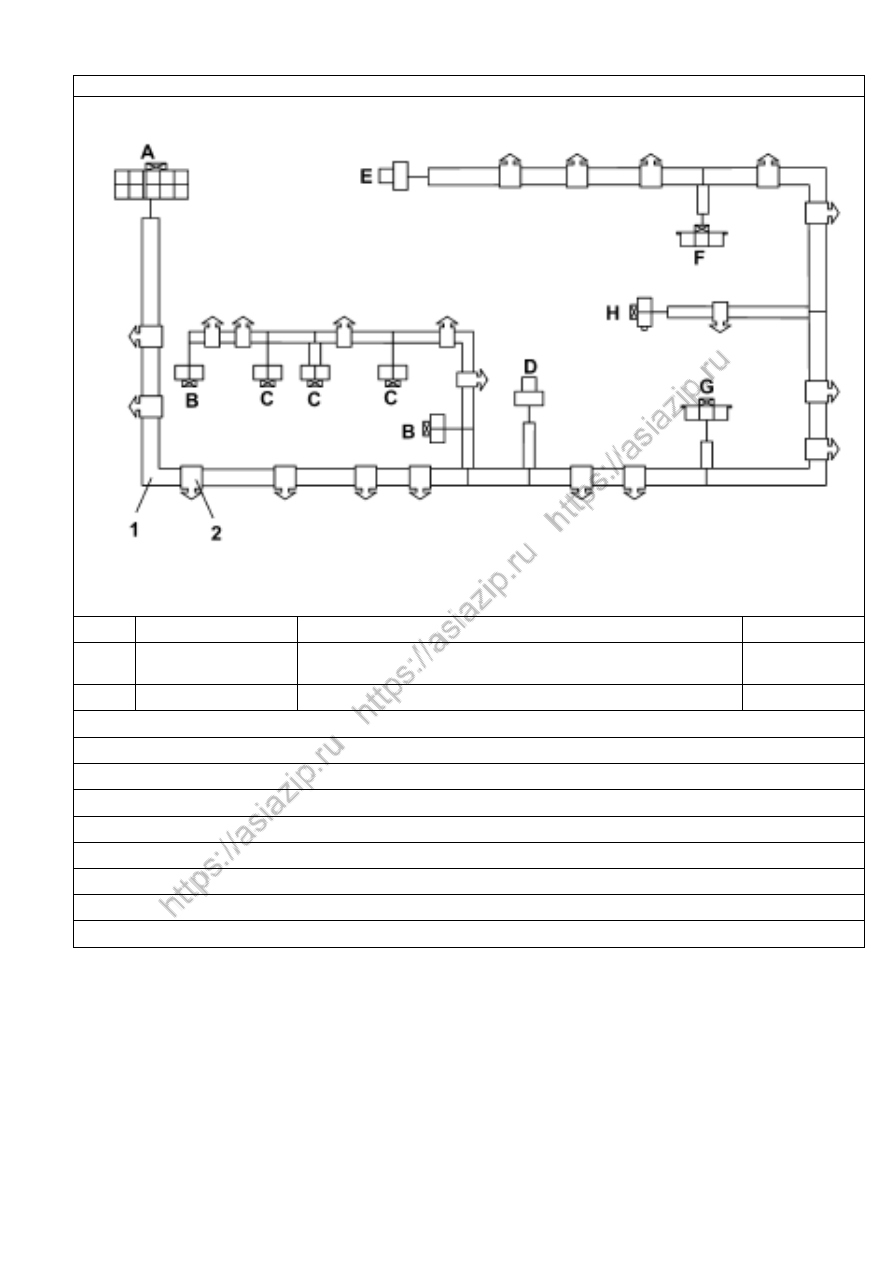

Рис.242.Схема пучка проводов потолка кабины



Н/п

Номер детали

Название детали

Количество

1

3724040 -C0100

Пучок проводов потолка в сборе (включая
деталь №2)

1

2

3724941 -C0100

Лента хомута

21



A- соединение с гл авным п учком проводов

B- соединени е с п ередним  плафоном

C- соединени е с габ аритными л ампочками

D- соединение с л ев ой колонкой

E- соедин ение с правой колонкой

F-  соединени е с правым  пл афон ом

G- соединение с  л евым п лаф оном

H- соединение с фл уоресц ентной ламп ой



2 7 3



Рис.243.  Пучок проводов впереди кабины



Н/п

Номер детали

Название детали

Количество

1

3724100 -C0100

Пучок проводов передней панели кабины
(включая деталь №2-3)

1



3724943 -C0100

Лента хомута

1

2

3724101 -C0100

Защитный кожух

1

3

3724941 -C0100

Лента хомута

13



A- Соединени е с гл авн ым п учк ом проводов правого к узова

B- Соедин ение с напорным выклю чателем

C- Соедин ение с эл ектромот ором  ст екл оочи стит еля

D- Соединени е с д атчиком манометра(переднего мост а)

E- С оединени е с д атчиком манометра (заднего мост а)

F-соединение с кон трольной лампочкой



















2 7 4

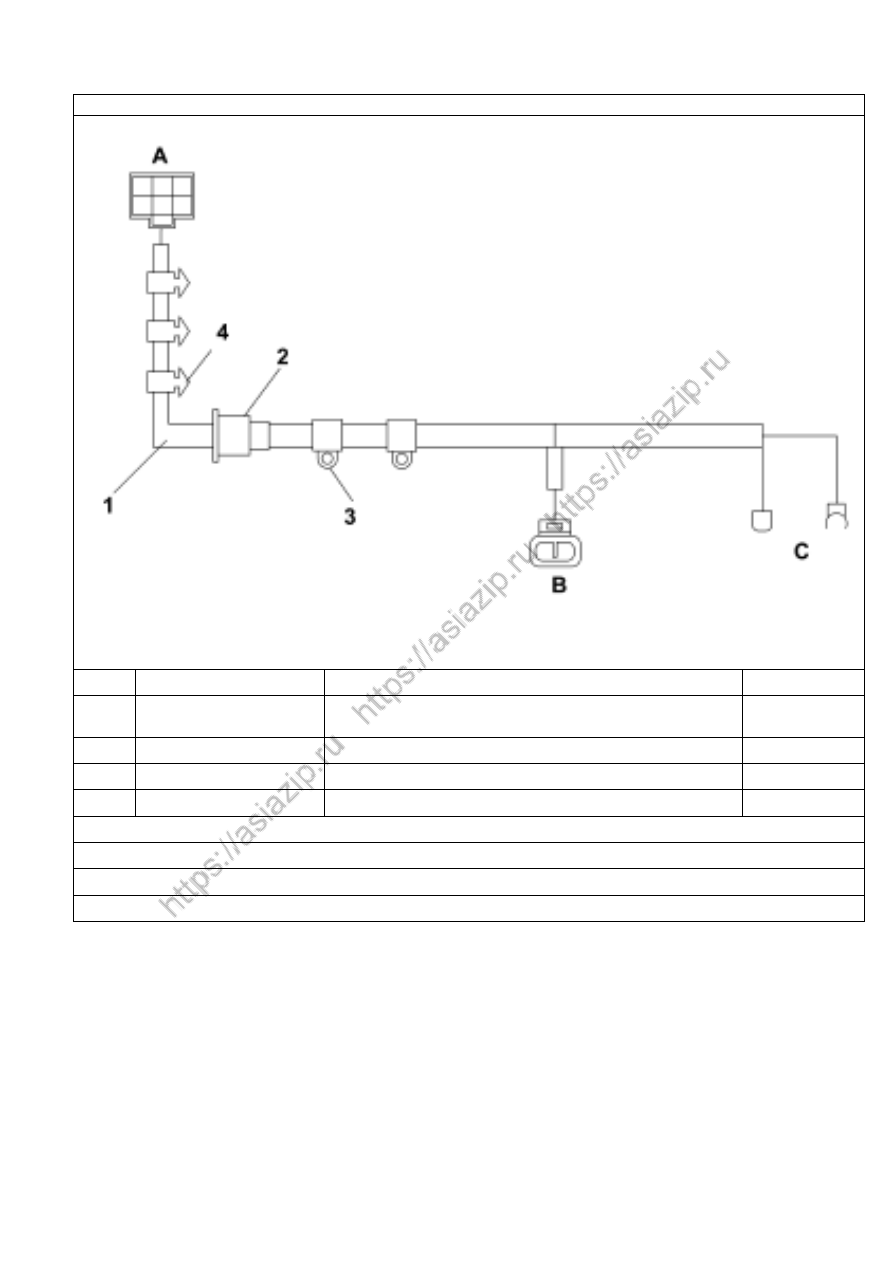

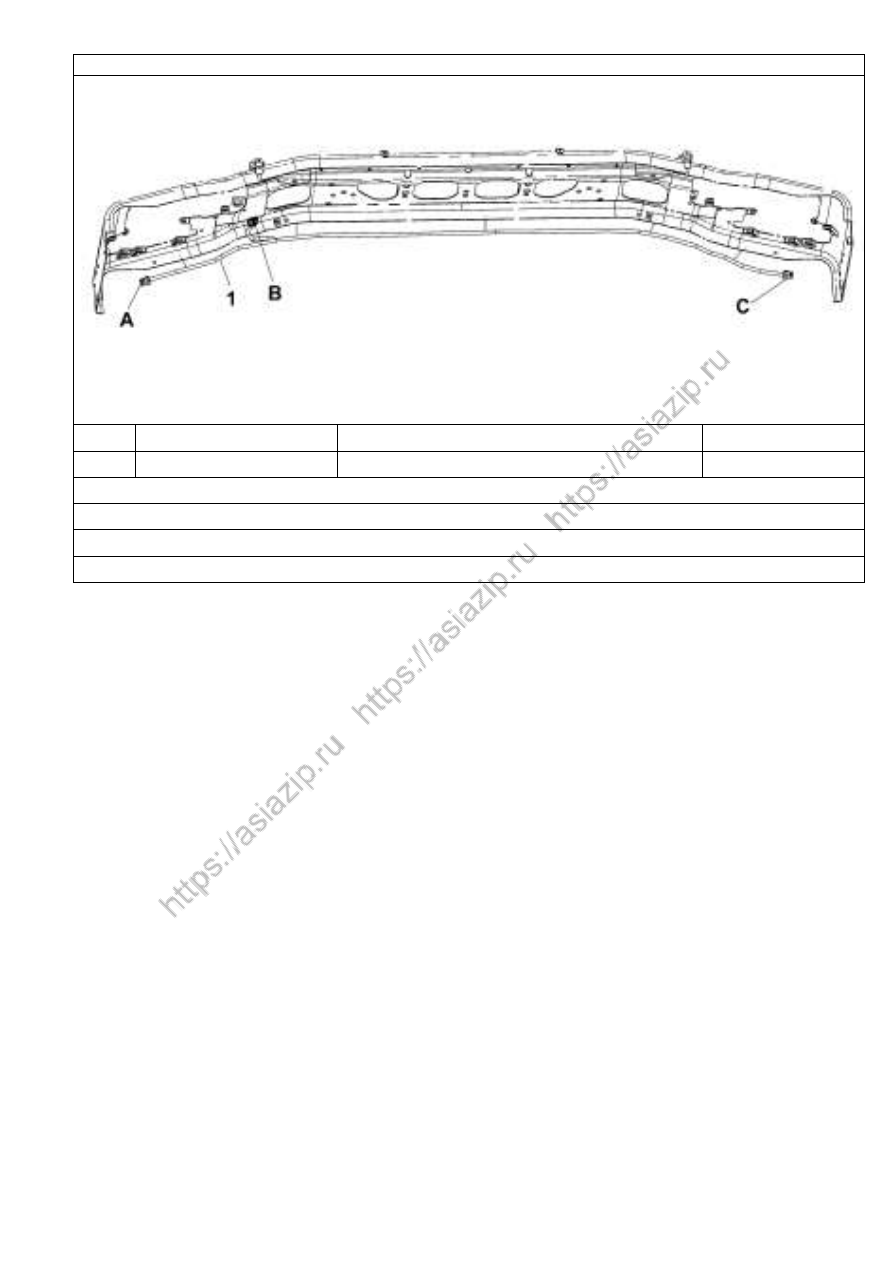

Рис.244.  Пучок проводов бампера



Н/п

Номер детали

Название детали

Количество

1

3724200 -C0101

Пучок проводов бампера

1



A-С оединение с л евой блокф арой и противот уманн ой ф арой

B-Соединени е с п уч ком рамы

C-Соединени е с правой  б локф арой  и противот уманной ф арой






























2 7 5



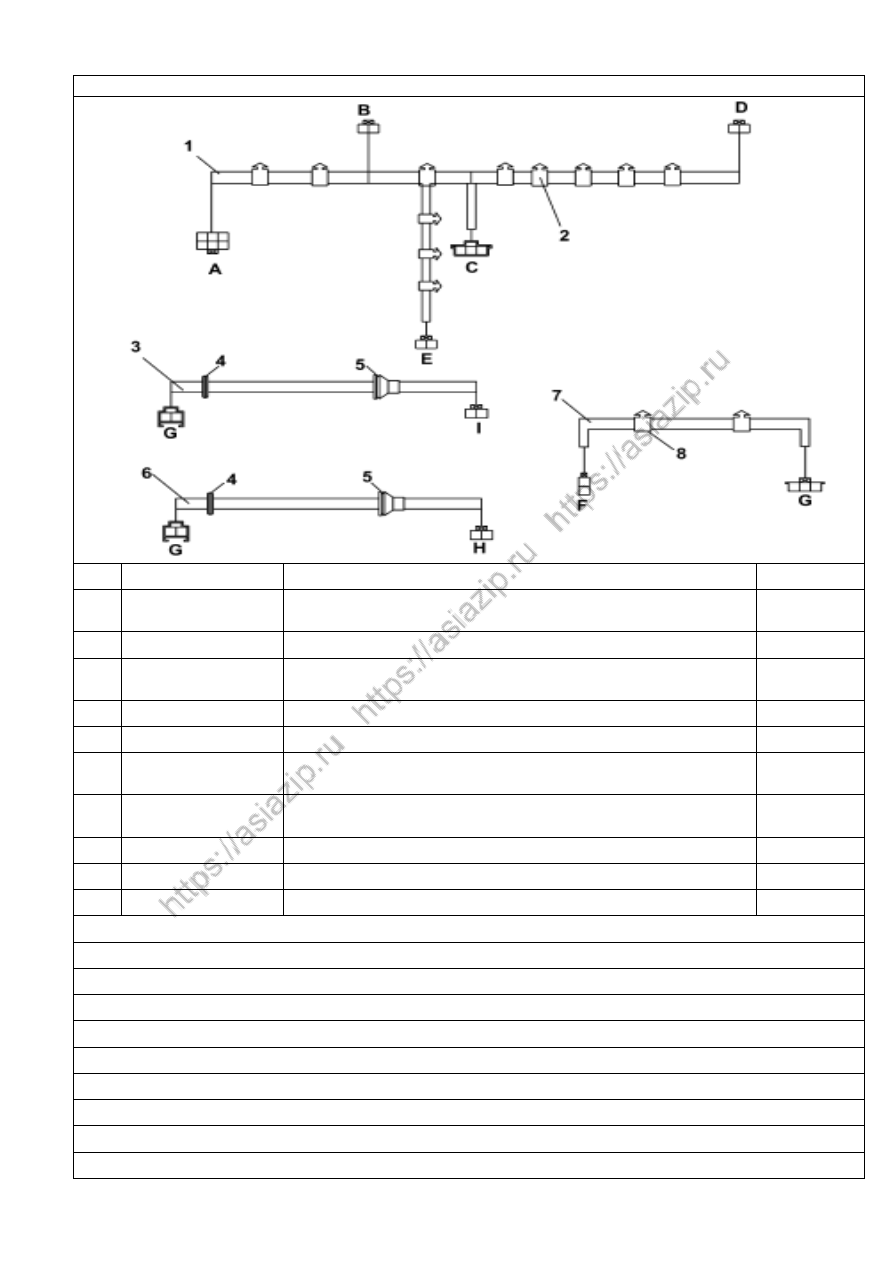

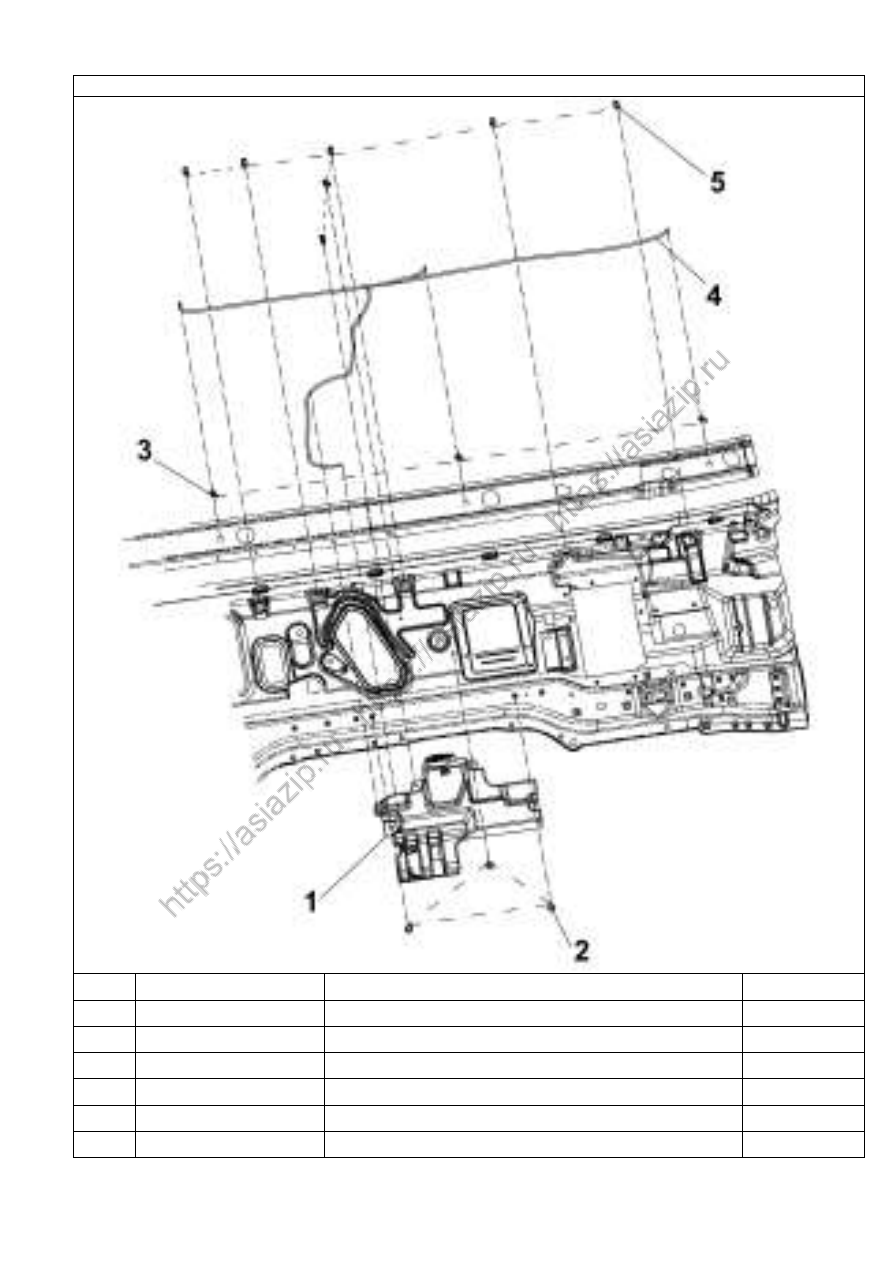

Рис.245.  Пучок проводов днища кабины



Н/п

Номер детали

Название детали

Количество

1

3724060 -C0101

Верхний пучок проводов пола в сборе(включая
деталь №2)

1

2

3724941 -C0100

Лента хомута

11

3

3724090 -C0100

Провода левого пола в сборе(включая детали №
4, 5)

1

4

3724902 -C0100

Защитный чехол

2

5

3724903 -C0100

Защитный чехол

2

6

3724095 -C0100

Провода правого пола в сборе (включая детали

№ 4, 5)

1

7

3724130 -C0100

Пучок проводов выключателей (включая деталь

№8)

1

8

Q68605

Зажимная пластина одинарной трубы

2



RQ2710512

Винт

2



Q40205

Шайба

2



A- соединение с л евым п учк ом проводов к узова

B- соединени е с выключателем ремня б езопасности

C- соединени е с п учком выклю чател я

D- соединение с правым п учком пола

E-  соединени е с л евым п учком пола

F- розетк а п ереносн ой лампы

G- соединение с верхним п учком пола

H- соединение с выключателем лампочки правой двери

I-  соединение с вык лючателем лампочк и левой двери



2 7 6





Рис.246. Пучок проводов днища кабины



Н/п

Номер детали

Название детали

Количество

1

3724070 -C0300

Пучок проводов левого пола в сборе
(включая детали №2-4)

1

2

3724904 -C0100

Защитный чехол

1

3

3724942 -C0100

Лента хомута

2

4

3724941 -C0100

Лента хомута

4



A- соединени е с гл авным п учком л евого к узова

B-  соедин ение с эл ектромагнитным кл апаном пн евматического сигн ала

C- соединени е с  д ат чиком  р учного т ормоза





2 7 7



Рис.247. Пучок проводов передней панели



Н/п

Номер детали

Название детали

Количество

1

3724464 -C0100

Защитный щит пучка проводов

1

2

3724946 -C0100

Хомут

10

3

Q1840620 -Z5

Болт

4

4

3724465 -C0100

Защитный щит пучка проводов  - левый

1

5

3724462 -C0100

Защитный щит пучка проводов  - левый

1

6

3724461 -C0100

Защитный щит пучка проводов  - левый

1

7

3724463 -C0100

Защитный щит пучка проводов  - левый

1

8

Q32008 -Z5

Гайка

3

9

3724472 -C0100

Защитный щит пучка проводов  - правый

1

10

3724471 -C0100

Защитный щит пучка проводов  - правый

1

11

3724473 -C0100

Защитный щит пучка проводов  -правый

1

12

Q1840820 -Z5

Болт

14





2 7 8



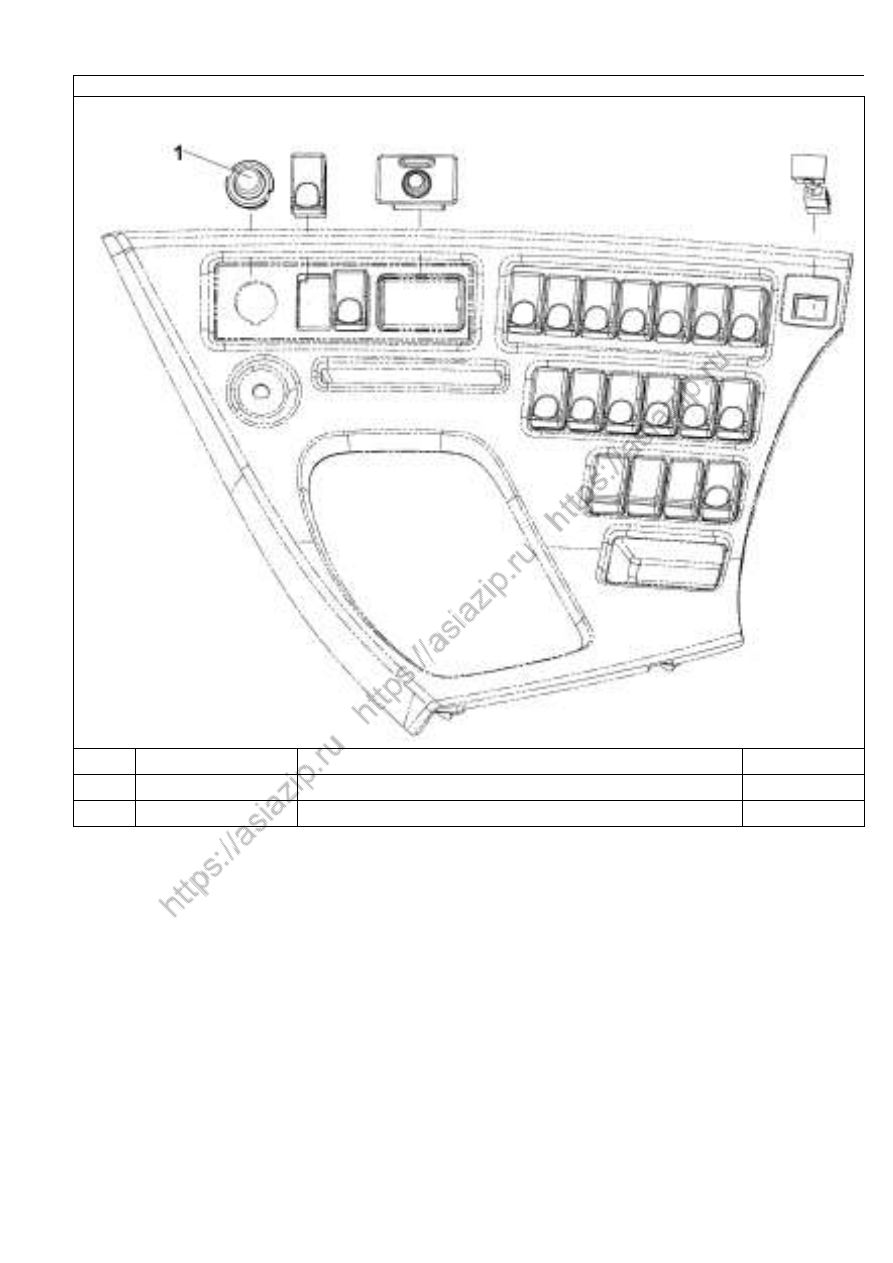

Рис.248. Прикуриватель



Н/п

Номер детали

Название детали

Количество

1

3725010 -C0100

Прикуриватель в сборе

1



3725011 -C0100

Держатель для крепления прикуривателя

1





2 7 9



Рис.249. Боковой фонарь поворота



Н/п

Номер детали

Название детали

Количество

1

3726220 -C0100

Фонарь правый

1



3726210 -C0100

Фонарь левый

1

2

RQ2760425

Самонарезающий винт

4

3

3726911 -C0100

Пластиковая гайка

4





2 8 0



Рис.250. Передние габаритные  фонари





Н/п

Номер детали

Название детали

Количест

во

1

3731010 -C0100

Фонарь в сборе

5

2

Q40306

Шайба

15

3

Q40106

Шайба

15

4

Q340B06

Гайка

15





2 8 1



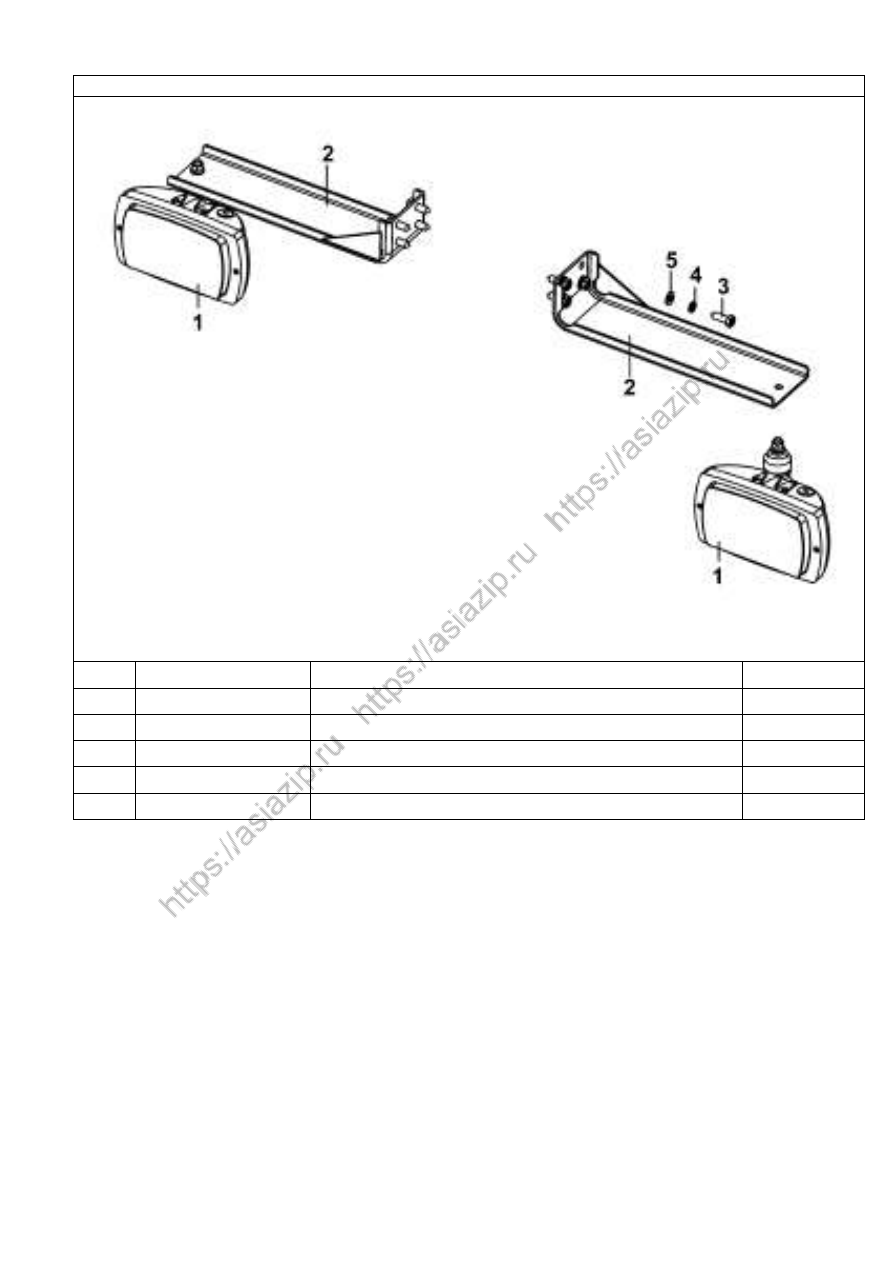

Рис.251. Передние противотуманные фары



Н/п

Номер детали

Название детали

Количество

1

3732010 -C0100

Фара в сборе

2

2

3732011 -C0100

Кронштейн

2

3

RQ1721025

Болт

8

4

Q40310

Шайба

8

5

Q40110

Шайба

8





2 8 2



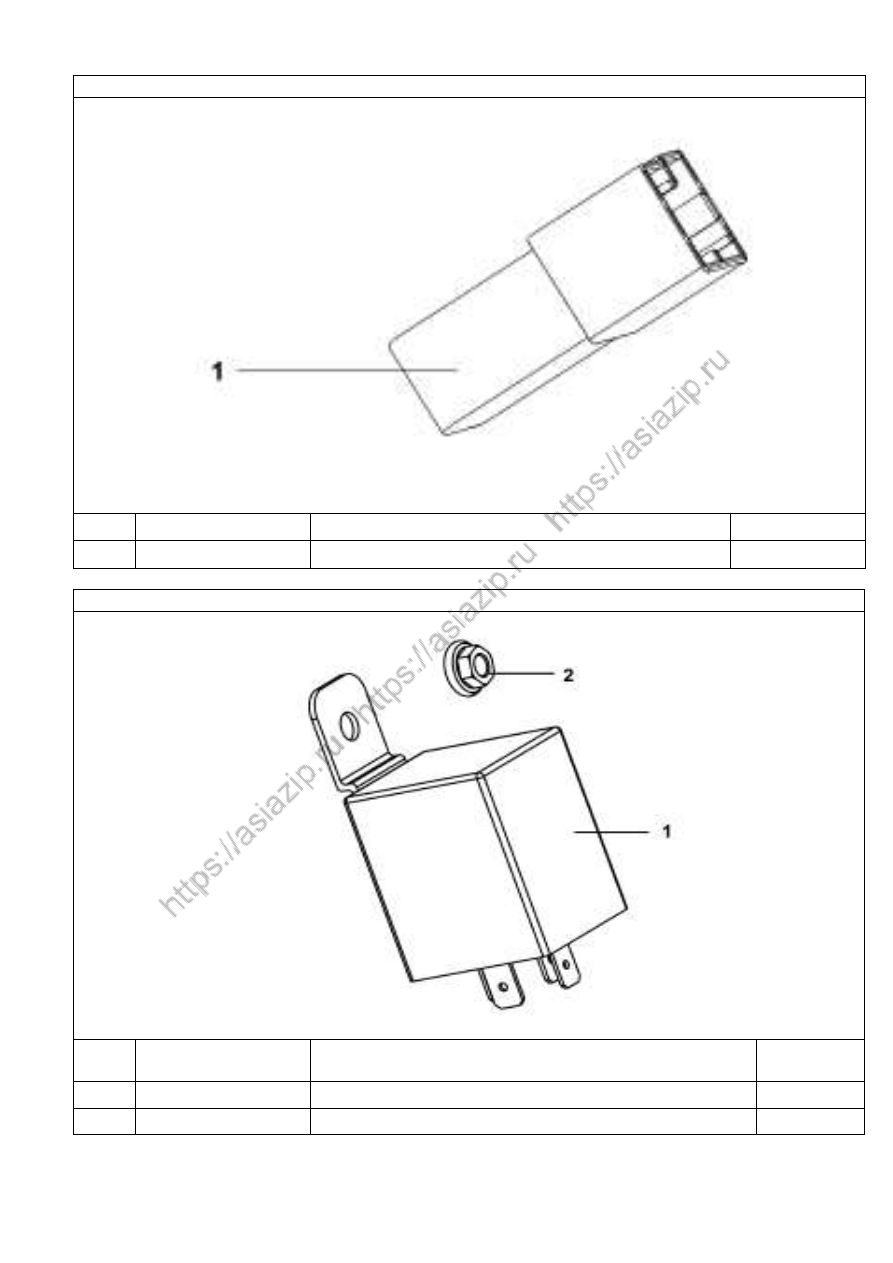

Рис.252. Реле передних противотуманных фар



Н/п

Номер детали

Название детали

Количество

1

3735090 -C0100

Реле в сборе

8



Рис.253. Реле указателей поворотов



Н/п

Номер детали

Название детали

Количест

во

1

3735010 -C0100

Реле в сборе

1

2

Q32005

Фланцевая гайка

1







2 8 3

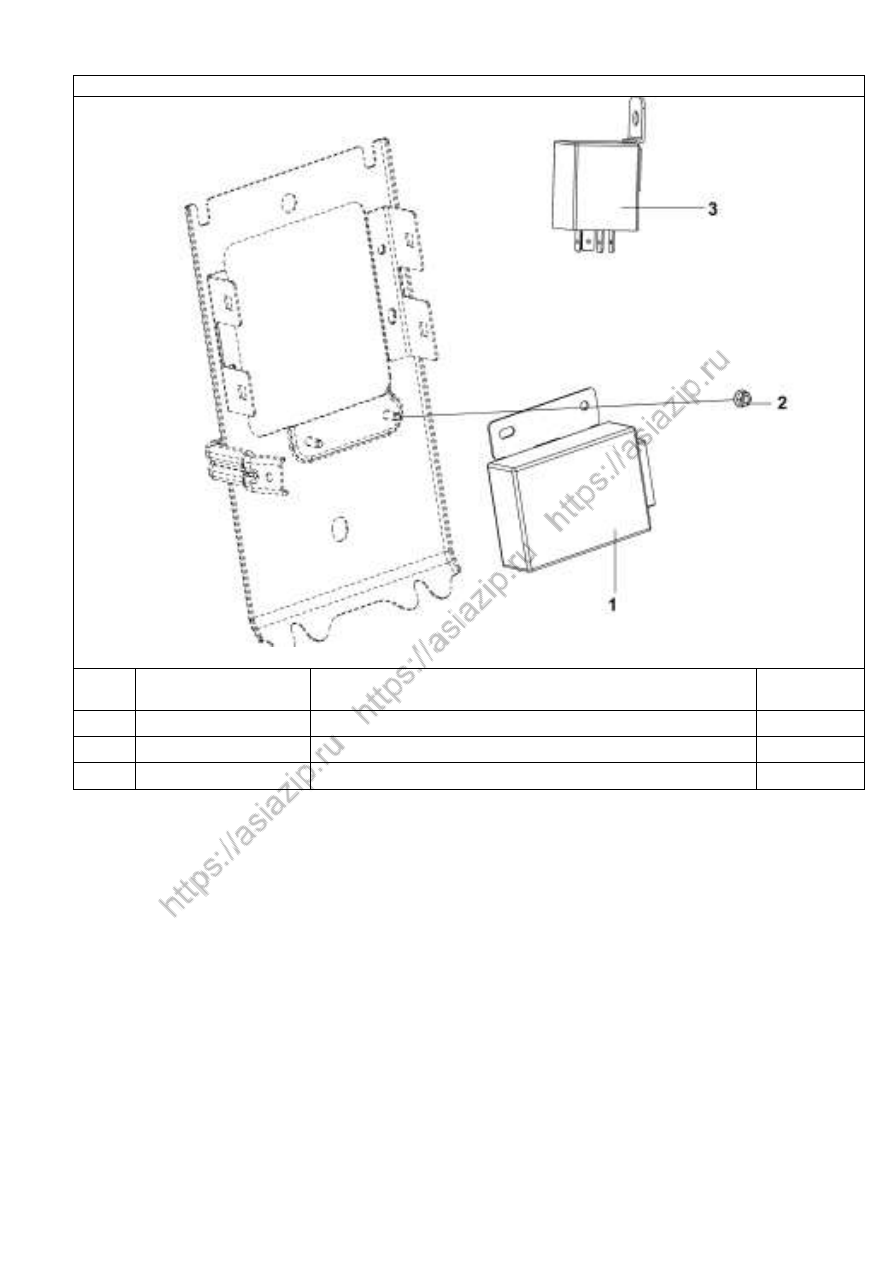

Рис.254. Реле тормозов



Н/п

Номер детали

Название детали

Количест

во

1

3735090 -C0100

Реле в сборе

1

2

3735095 -C0100

Реле в сборе

1



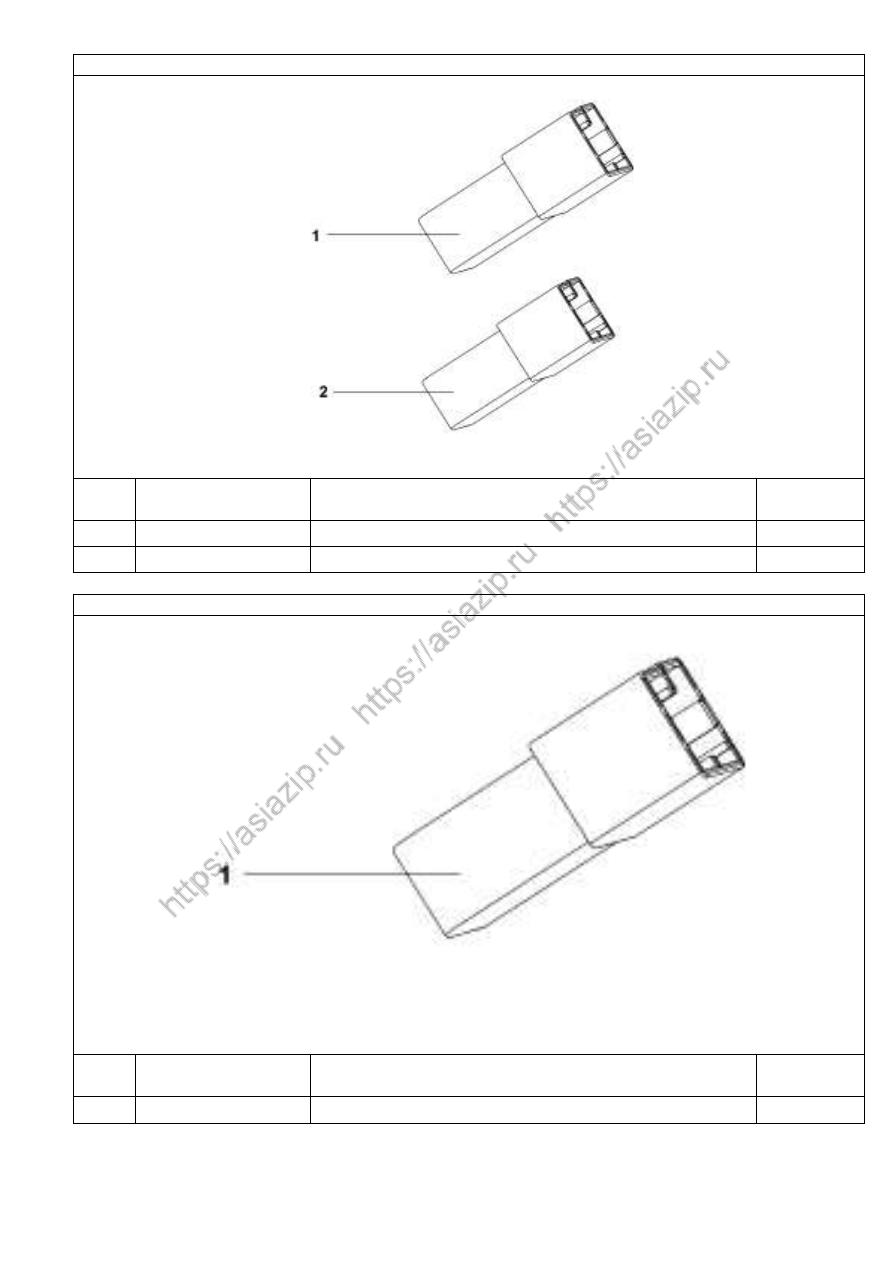

Рис.255. Реле кондиционера и отопления



Н/п

Номер детали

Название детали

Количест

во

1

3735090 -C0100

Реле в сборе

2





2 8 4



Рис.256. Реле стеклоочистителя





Н/п

Номер детали

Название детали

Количест

во

1

3735020 -C0100

Реле стеклоочистителя в сборе

1

2

Q32005

Фланцевая гайка

2

3

3735090 -C0100

Реле в сборе

1





2 8 5



Рис.257.



Установка омывателя ветрового стекла



Н/п

Номер детали

Название детали

Количество



3747010 -C0100 GY   Бачок  омывател я   в сборе

1

1

3747010 -C0100

Бачок омывателя  в сборе

1

2

Q1840620 -Z5

Болт

3

3

3747043 -C0100

Форсунки

3

4

3747041 -C0100

Трубки омывателя

1

5

3747042 -C0100

Хомут водопровода

9





2 8 6



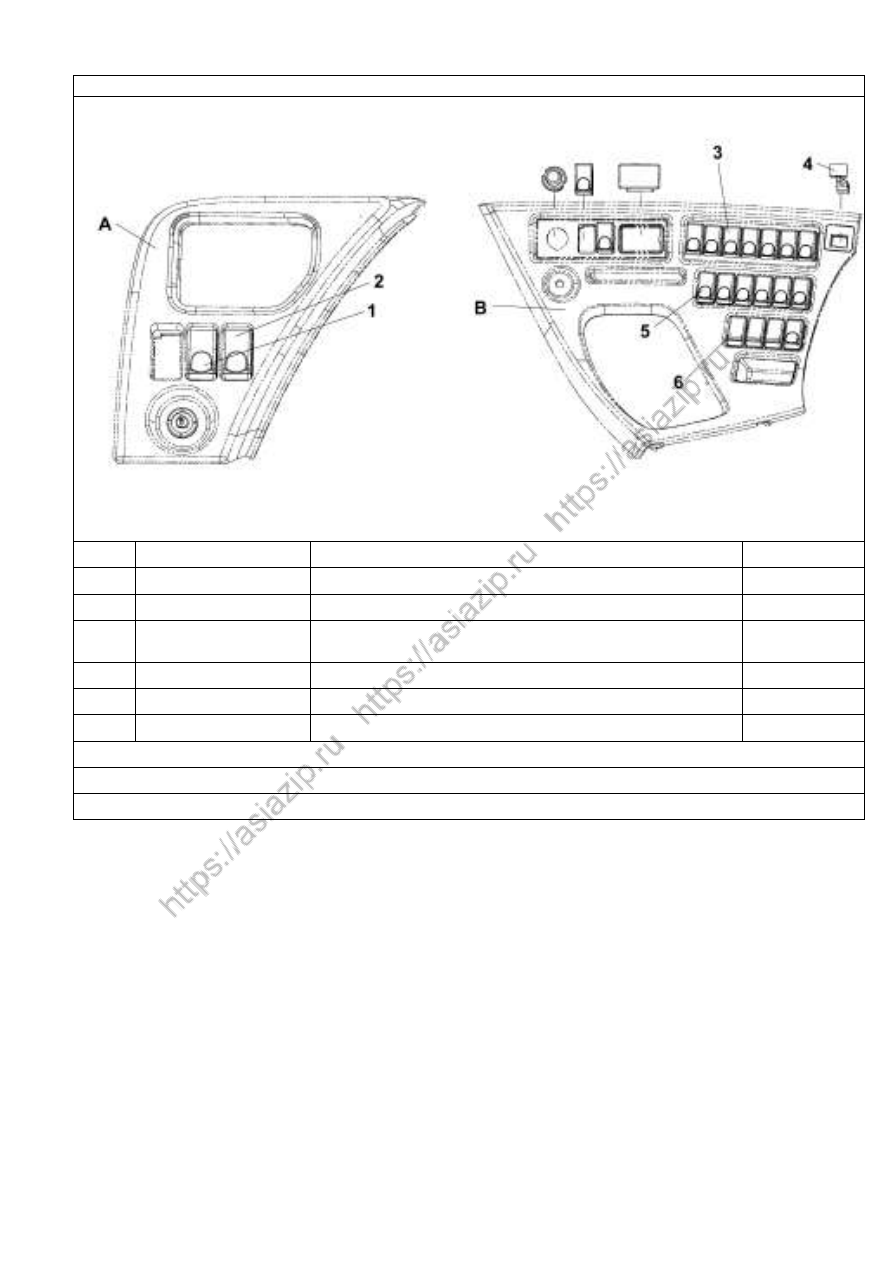

Рис.258. Щиток выключателей



Н/п

Номер детали

Название детали

Количество

1

3750100 -C0100

Выключатель верхней лампы

1

2

3750040 -C0100

Выключатель задней противотуманной фары

1

3

3750010 -C0100

Переключатель воздушного и электрич еского
сигнала

1

4

3714320 -C0100

Розетка переносной лампы

1

5

3750020 -C0100

Выключатель осушителя

1

6

3750060 -C0100

Выключатель аварийной сигнализации

1



A-Облицовка л евых приборов

B-Пан ель  уп равл ен ия





2 8 7



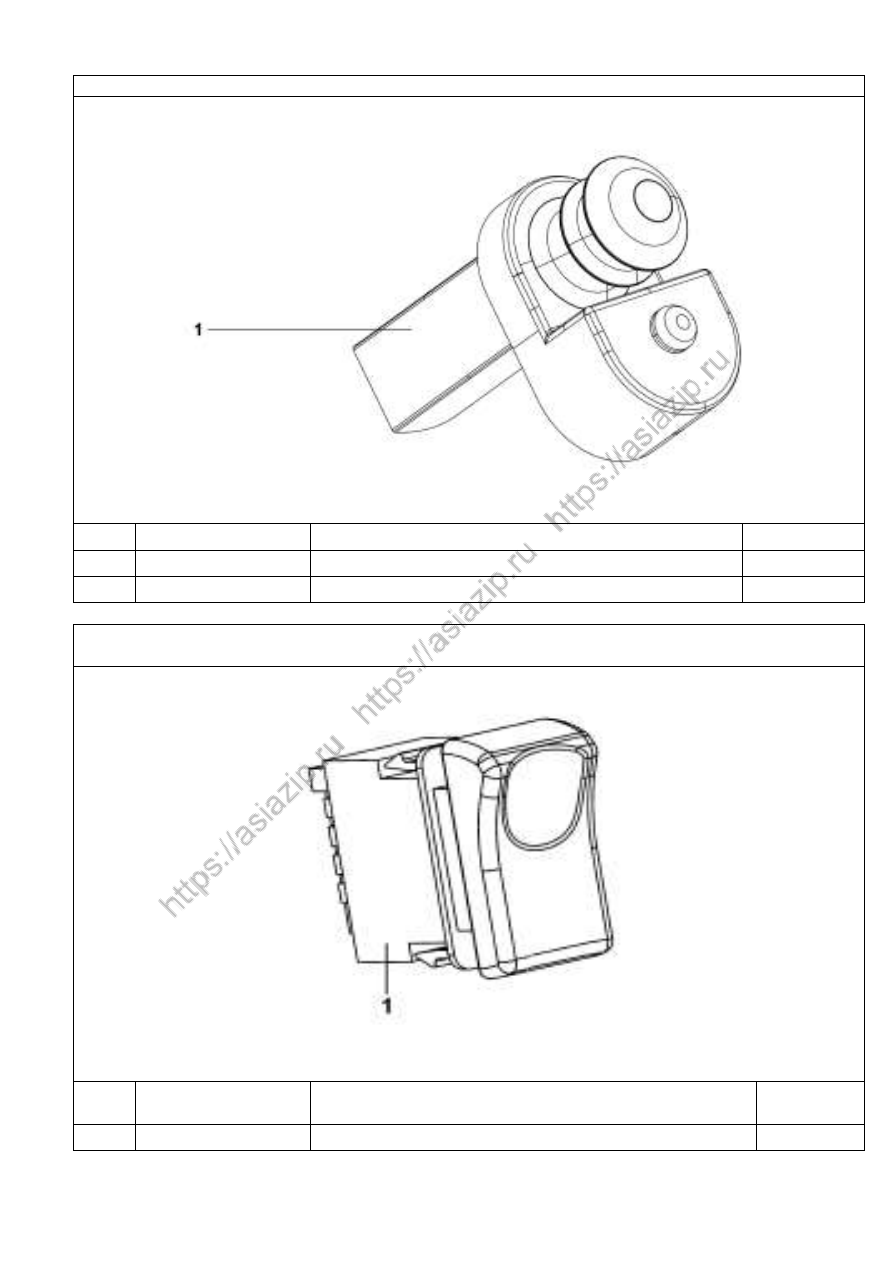

Рис.259. Концевой выключатель лампы



Н/п

Номер детали

Название детали

Количество

1

3750440 -C0100

Концевой выключатель лампы

2



Q2140416

Винт

2



Рис.260. Выключатель диагностики антиблокировочной системы тормозов
(ABS )



Н/п

Номер детали

Название детали

Количест

во

1

3750080 -C0100

Выключатель диагностики ABS

1







2 8 8

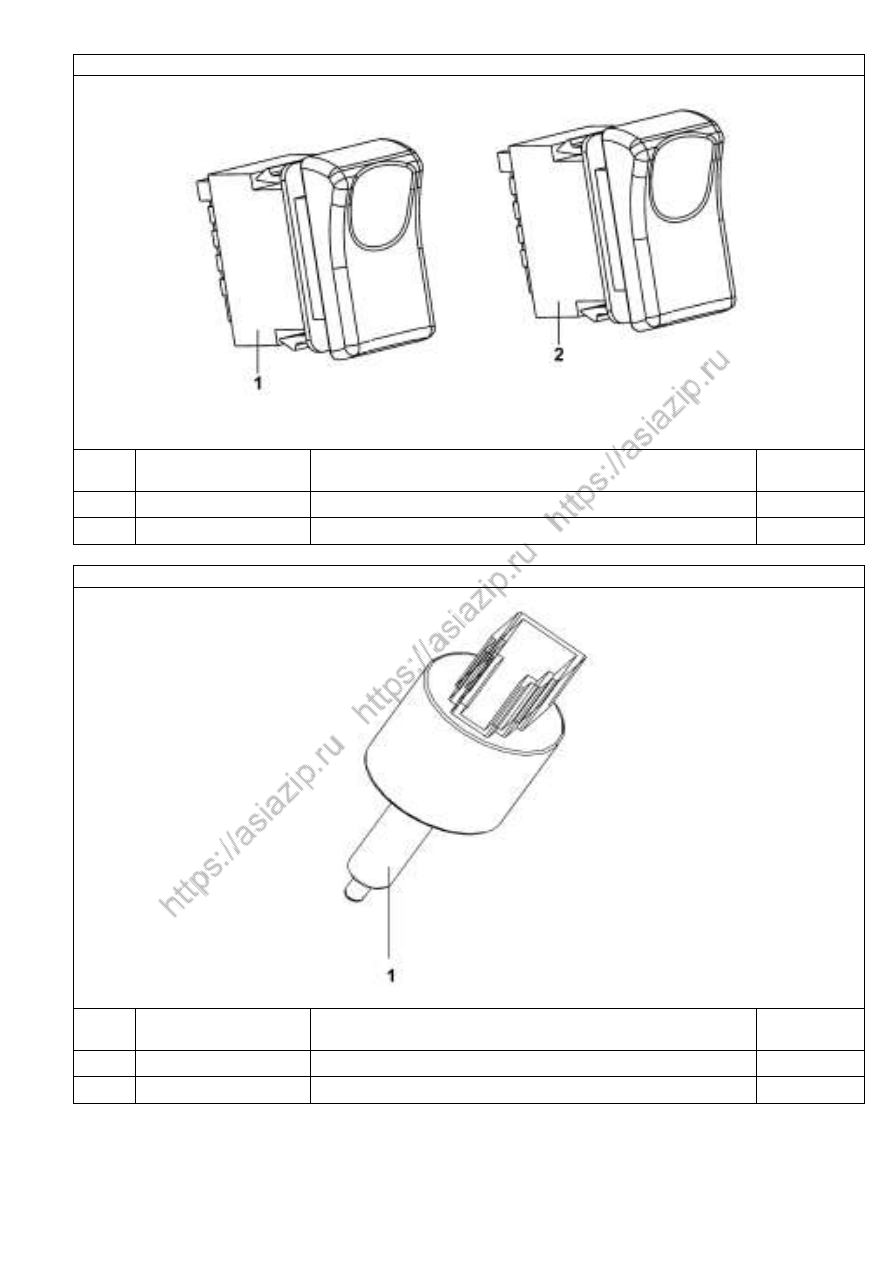

Рис.261. Выключатель отбора мощности



Н/п

Номер детали

Название детали

Количест

во

1

3750110 -C0100

Выключатель вала отбора мощности в сборе

1

2

3750120 -C0100

Включатель для подъема кузова

1



Рис.262.  Выключатель сигнала торможения



Н/п

Номер детали

Название детали

Количест

во

1

3750410 -C0100

Выключатель

1



Q351B10

Гайка

1
