Самосвал DFL3251A марки DONGFENG. Каталог запчастей - часть 7



1 9 3

Продолжение таблицы:  “Передний мост”




Q340B10

Гайка

2

12

30ZB3 -01035

Упорный подшипник

2

13

30ZB3 -01011

Передняя балка

1

14

30N-01033

Пробка

2

15

30Z01-01041

Нижний рычаг левого поворотного кулака

1

16

30N-01032

Винт ограничения поворота

2



Q341B16

Гайка

2

17

30ZB3 -01017

Левый поворотный кулак

1



30ZB3 -01015

Левый поворотный кулак в сборе

1

18

30Z01-01020

Втулка

2

19

30Z01-01037

Сальник

2

20

30N-01039

Болт

2

21

Q701B70

Пресс-маслёнка

2

22

Q40116

Шайба

2











1 9 4



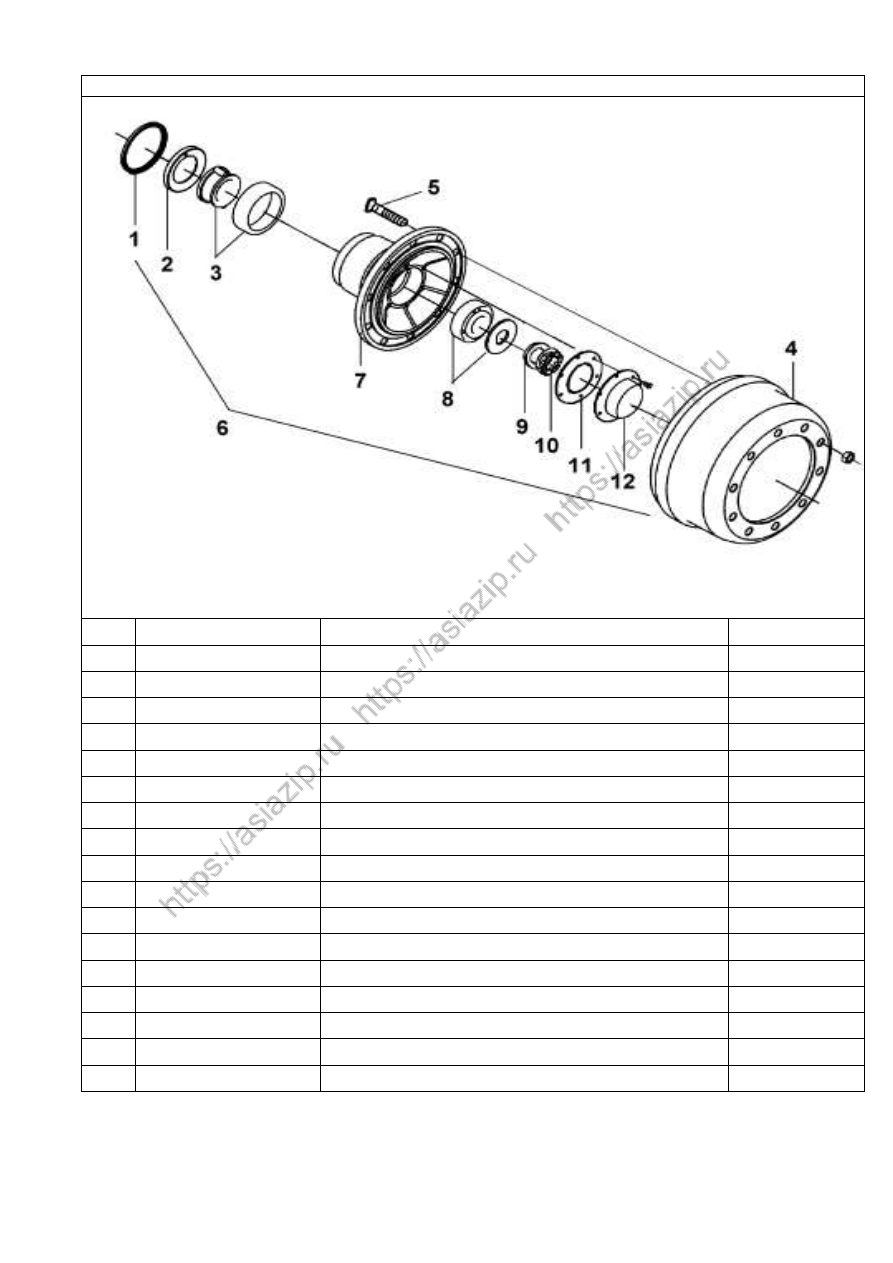

Рис.171. Ступица переднего колеса



Н/п

Номер детали

Название детали

Количество

1

31Z01-03075

Уплотнение кольцевой

2

2

31Z01-03080

Манжета

2

3

31ZB3 -03021

Подшипник

2



31ZB3 -03022

Кольцо

2

4

35ZD10 -01075

Барабан

2

5

31ZD10 -03051

Болт

10

6

35ZB4 -01065

Барабан тормозной

1

7

31ZB4 -03015

Ступица

2

8

7611E

Подшипник переднего моста внешний

2



7611E-2

Подшипник переднего моста внутренний

1

9

30N-01058

Антифрикционная накладка шестерни

2

10

30N-01061

Гайка

2



Q500B0870

Шплинт

2

11

31N-03062

Прокладка

2

12

31N-03061

Колпак ступицы переднего колеса

2



Q150B0816

Болт

12



Q40308

Стопорная шайба

12









1 9 5

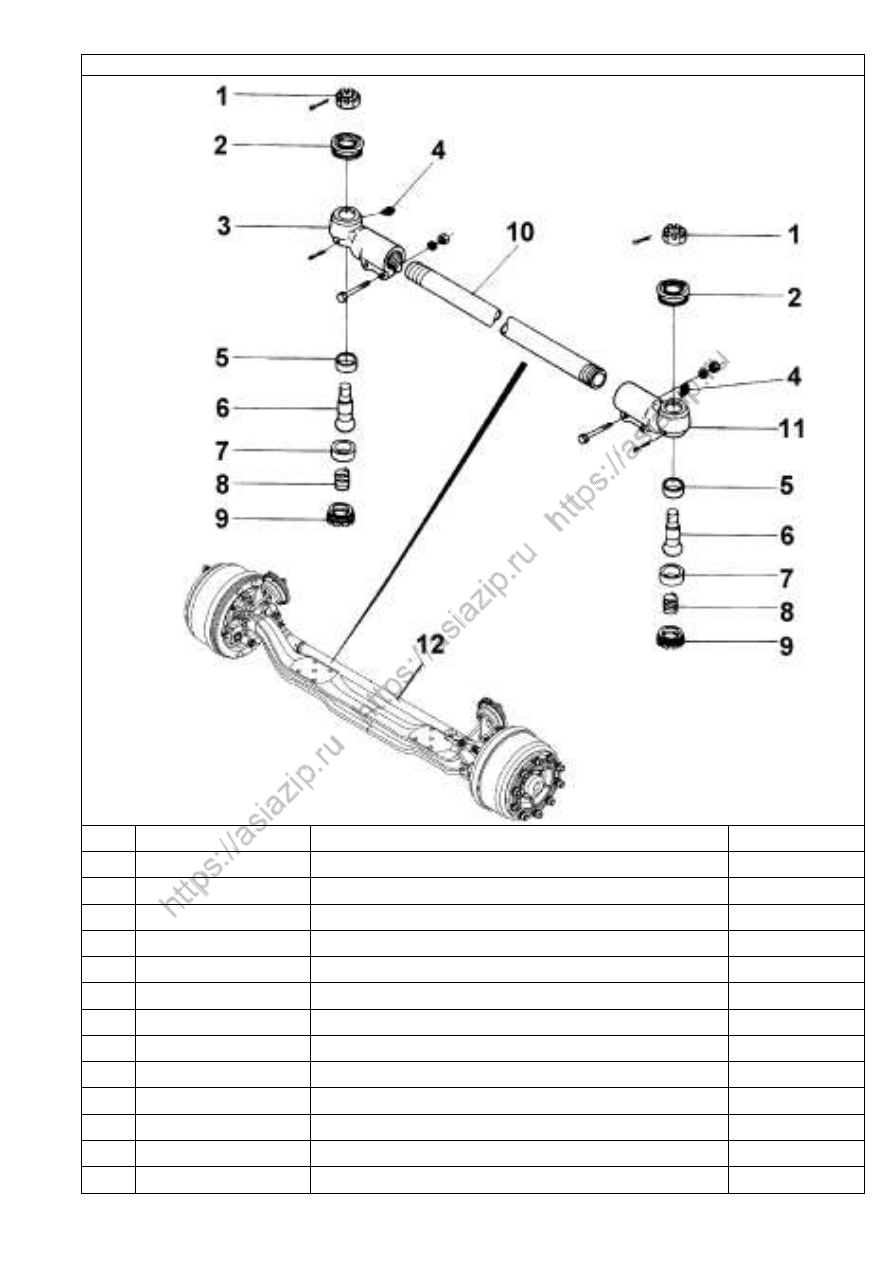

Рис.172. Поперечная рулевая тяга



Н/п

Номер детали

Название детали

Количество

1

3303N -091

Корончатая гайка

2



Q500B0550

Шплинт

2

2

3303N -080

Пыльник в сборе

2

3

3303N -060

Наконечник рулевой (правый)

1



3303N -062

Правый шарнир

1



Q151B1255

Болт

4



Q40312

Стопорная шайба

4



Q341B12

Гайка

4

4

Q700B01

Пресс-масленка

2

5

3303N -064

Втулка

2

6

3303N -066

Палец

2

7

3303N -067

Втулка

2

8

3303N -068

Пружина

2



1 9 6

Продолжение таблицы:  “Поперечная рулевая тяга”


9

3303N -071

Резьбовая пробка

2



Q500B0570

Шплинт

2

10

33ZB3 -03052

Тяга

1

11

3303N -059

Наконечник рулевой (левый)

1



3303N -061

Левый шарнир

1

12

33ZB3 -03050

Поперечная рулевая тяга в сборе

1



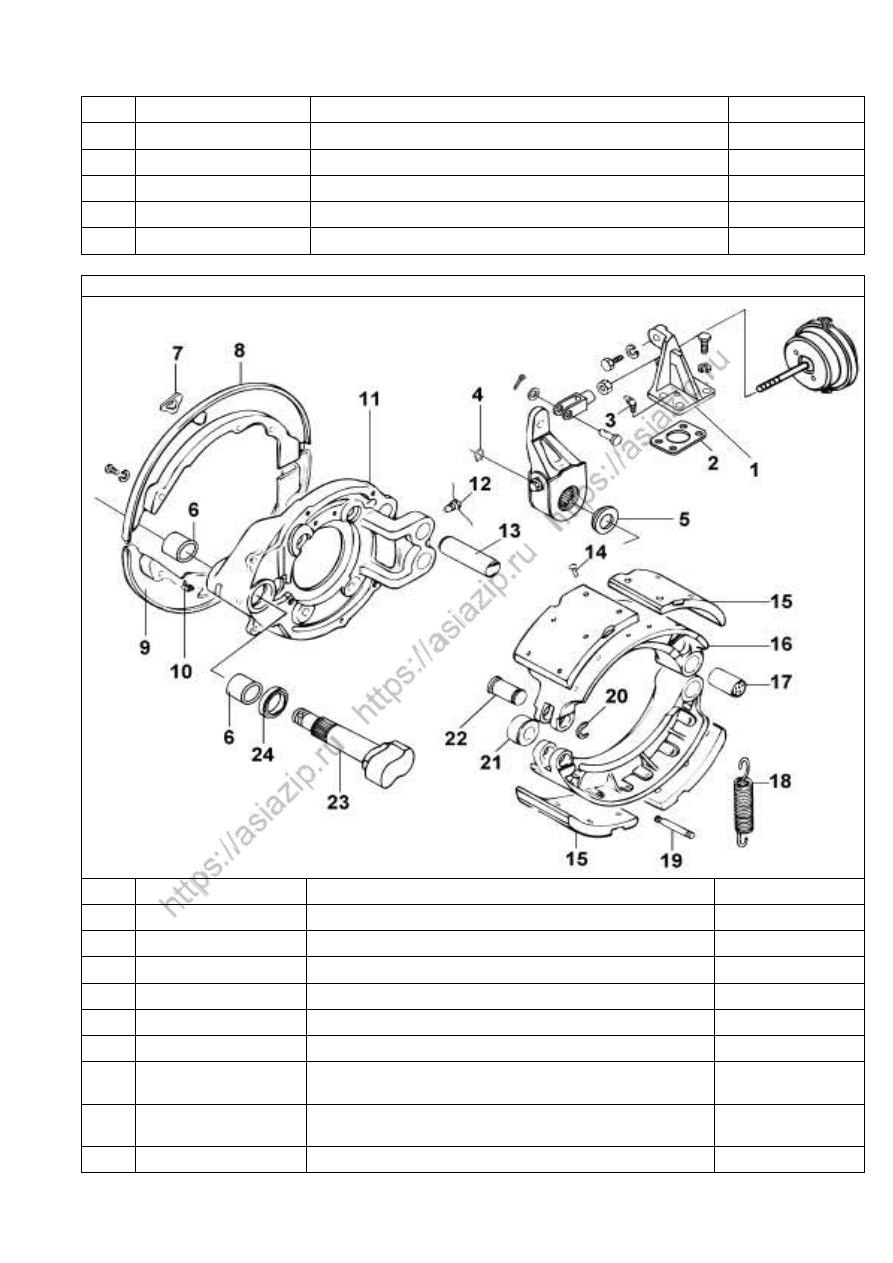

Рис.173. Передний левый привод тормозов



Н/п

Номер детали

Название детали

Количество



3501ZB3 -001

Передний левый тормоз в сборе

1

1

35N-01031

Кронштейн тормозной камеры

1

2

35N-01033

Прокладка

1

3

Q701B45

Пресс-маслёнка

1

4

3501N -046

Стопорное кольцо

1

5

3501N -044

Пробка Защитное кольцо

1

6

MH3501ZB1 -

039

Втулка

2

7

MH3502ZB1 -

076

Пробка

2



35Q68 -01038

Пробка



2



1 9 7

Продолжение таблицы: “Передний левый привод тормоз ов”


8

MH3501ZB6 -

021

Щит в сборе верхний

1



MH3501ZB6 -

023

Щит

1



3501N -024

Зажим

2

9

MH3501ZB6 -

022

Щит в сборе нижний

1



Q150B0816

Болт

5



Q40308

Стопорная шайба

5

10

Q701B45

Пресс-маслёнка

1

11

MH3501ZB3 -

126

Суппорт

1



MH3501ZB3 -

125

Суппорт со втулками

1



MH3501ZB3 -

180

Суппорт со втулкой и кольцом

1

12

Q5280850

Пружина

2

13

MH3501ZB1 -

132

Ось тормозной колодки

2



MH3501ZB1 -

085

Передняя верхняя тормозная колодка  в
сборе

1



MH3501ZB1 -

185

Передняя нижняя тормозная колодка в
сборе

1

14

3501D -106

Заклёпка

32

15

3501ZB6 -105

Тормозные накладки переднего моста
(MH3501ZB 1-105W )

4

16

MH3501ZB1 -

101

Передняя тормозная колодка

2

17

3501N -039

Втулка тормозной колодки

1



MH3501ZB1 -

139

Втулка

1

18

3501N -064

Пружина фиксатора

1

19

MH3501ZB1 -

108

Фиксирующий палец пружины фиксатора

2

20

3501N -118

Пружинное стопорное кольцо

2

21

3501 N-113

Нижняя опора в сборе

2



3501N -114

Масляное уплотнение в сборе

4



3501N -213

Нижняя опора

2

22

3501N -102

Ось нижней опоры

2

23

3501N -041

Кулачок

1

24

3501N -034

Кольцо

1











1 9 8

Рис.174. Передний правый привод тормозов



Н/п

Номер детали

Название детали

Количество



3501ZB3 -002

Передний правый тормоз в сборе

1

1

35N-01032

Кронштейн тормозной камеры

1

2

35N-01033

Прокладка

1

3

Q701B45

Пресс-маслёнка

1

4

3501N -046

Стопорное кольцо

1

5

3501N -044

Защитное кольцо

1

6

MH3501ZB1 -

039

Втулка

2

7

MH3502ZB1 -

076

Пробка

2



35Q68 -01038

Пробка



2

8

MH3501ZB6 -

021

Щит в сборе верхний

1



MH3501ZB6 -

023

Щит

1



3501N -024

Зажим

2

9

MH3501ZB6 -

022

Пылезащитный кожух

1



Q150B0816

Болт

5



Q40308

Стопорная шайба

5

10

Q701B45

Пресс-маслёнка

1

11

MH3501ZB3 -

126

Суппорт



1



1 9 9

Продолжение таблицы: “Передний правый привод тормозов ”




MH3501ZB3 -

125

Суппорт со втулкой



1



MH3501ZB3 -

180

Суппорт со втулкой и кольцом



1

12

Q5280850

Пружина



2

13

MH3501ZB1 -

132

Ось тормозной колодки

2



MH3501ZB1 -

085

Передняя верхняя тормозная колодка в

сборе

1



MH3501ZB1 -

185

Передняя нижняя тормозная колодка в

сборе

1

14

3501D -106

Заклёпка

32

15

3501ZB6 -105

Фрикционная тормозная накладка

(MH3501ZB 1-105W )

4

16

MH3501ZB1 -

101

Передняя тормозная колодка

2

17

3501N -039

Втулка тормозной колодки

1



MH3501ZB1 -

139

Втулка

1

18

3501N -064

Пружина фиксатора

1

19

MH3501ZB1 -

108

Фиксирующий палец пружины фиксатора

2

20

3501N -118

Пружинное стопорное кольцо

2

21

3501N -113

Нижняя опора в сборе

2



3501N -114

Масляное уплотнение в сборе

4



3501N -21 3

Нижняя опора

2

22

3501N -102

Ось нижней опоры

2

23

3501N -042

Кулачок

1

24

3501N -034

Кольцо

1
























2 0 0



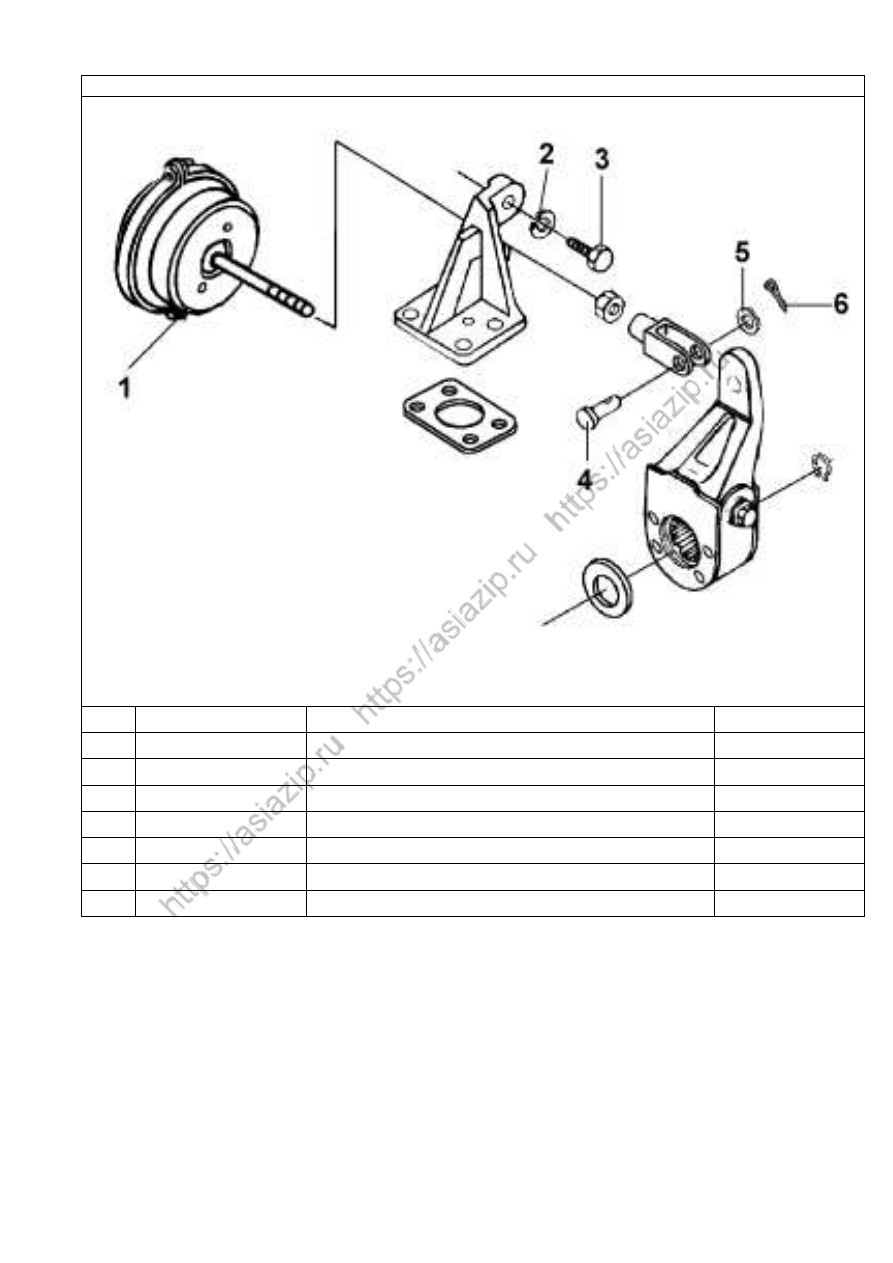

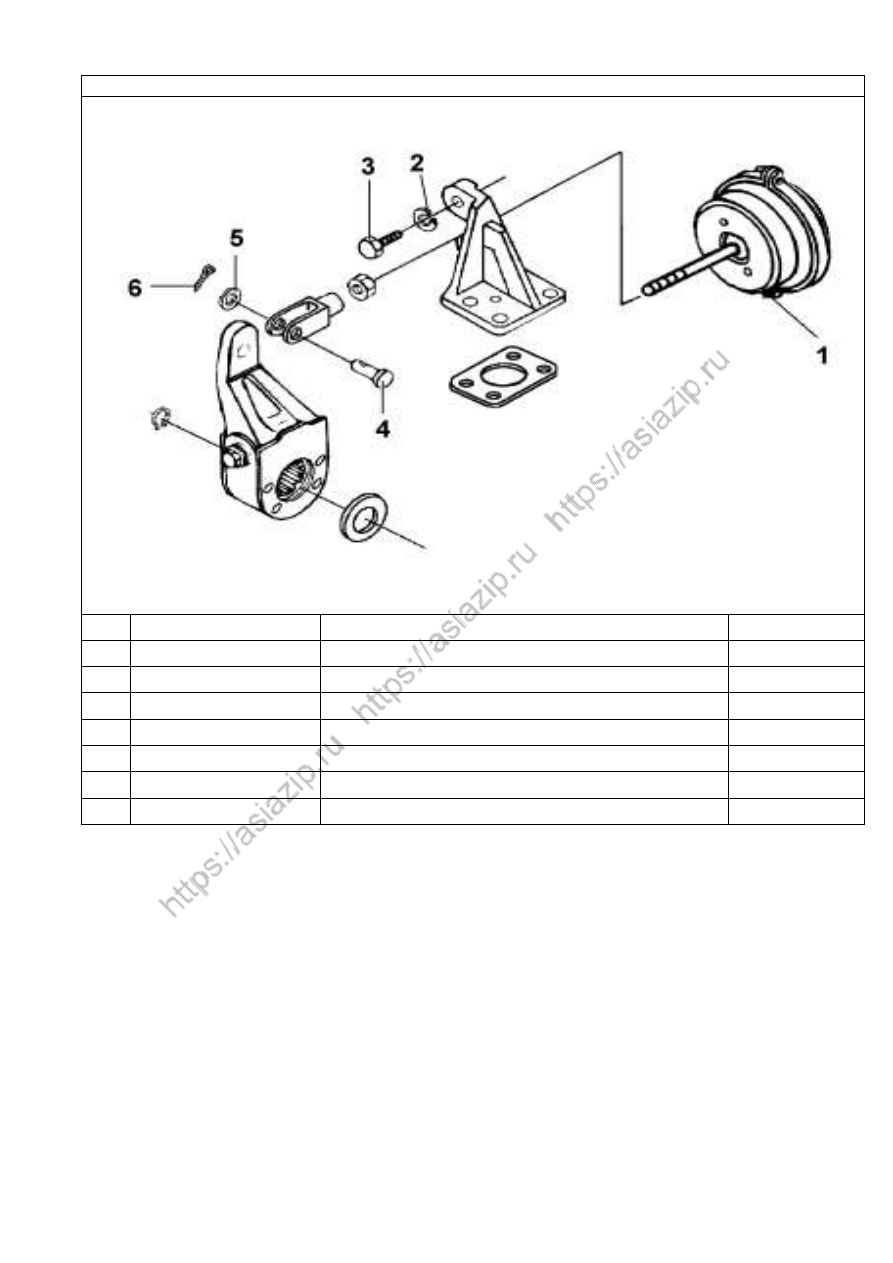

Рис.175. Установка тормозной камеры переднего левого тормоза



Н/п

Номер детали

Название детали

Количество

1

3519ZB1 -010

   Тормозная к амера

1



35ZB6 -01160

Хомут

1

2

Q40312

Шайба

2

3

Q150B1235

Болт

2

4

Q510B1238

Штифт

1

5

Q40112

Шайба

1

6

Q500B0426

Шплинт

1





2 0 1



Рис.176. Установка т ормозной камеры переднего правого тормоза



Н/п

Номер детали

Название детали

Количество

1

3519ZB1 -010

Тормозная камера

1



35ZB6 -01160

Хомут

1

2

Q40312

Шайба

2

3

Q150B1235

Болт

2

4

Q510B1238

Штифт

1

5

Q40112

Шайба

1

6

Q500B0426

Шплинт

1

















2 0 2

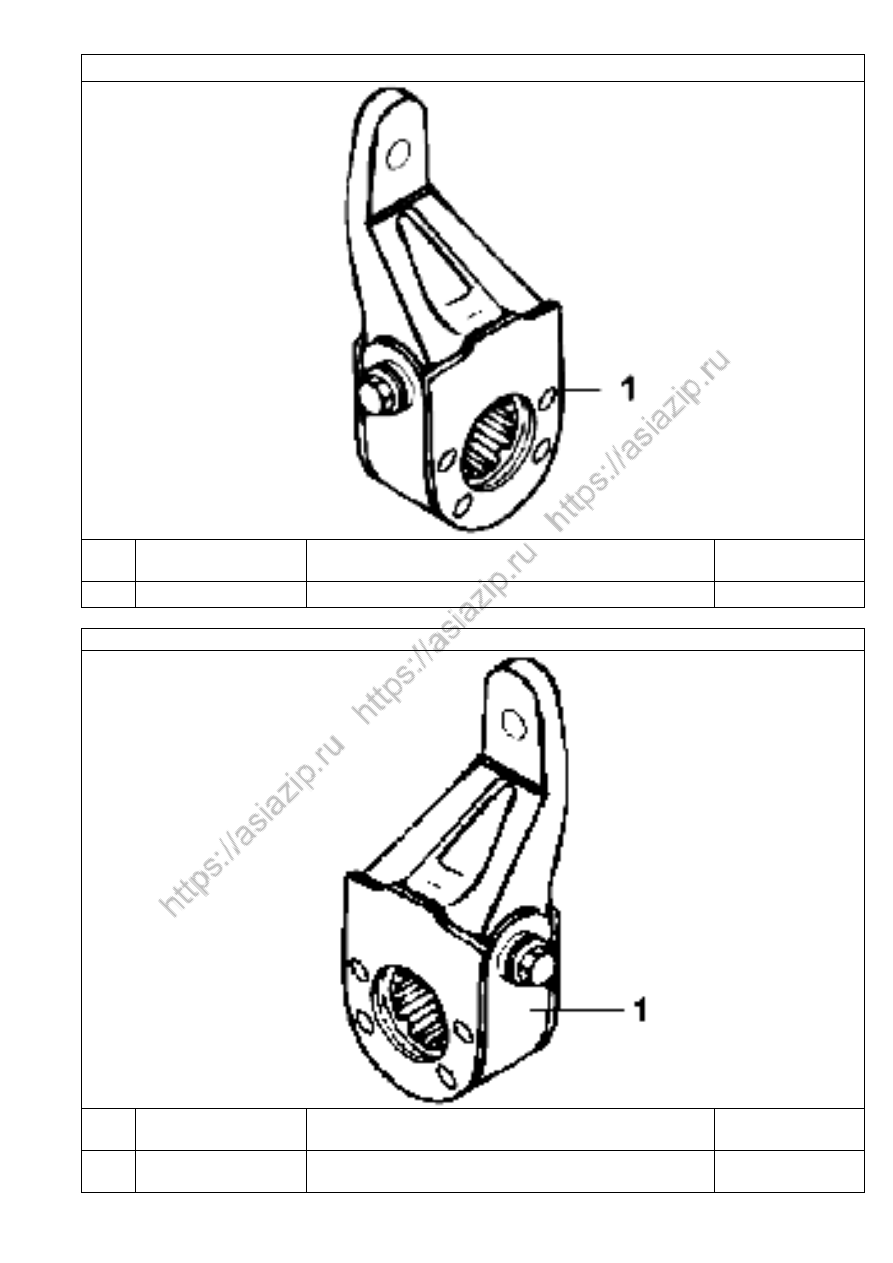

Рис.177. Рычаг переднего левого тормоза



Н/

п

Номер детали

Название детали

Количество

1

3551N -010

Рычаг переднего левого тормоза в сборе

1



Рис.178. Рычаг переднего правого тормоза



Н/

п

Номер детали

Название детали

Количество

1

3551N -015

Рычаг переднего правого тормоза в
сборе

1



2 0 3

6. Колеса, рулевой механизм, тормозная система



Рис.179. Колесо в сборе





Н/п

Номер детали

Название детали

Количество



3101ZB8A-001

12.00-20 К ол есо в сборе

11

1

3101011 -T0500

Диск колеса 8.5-20

1



3101A17-015

8.5-20 Кол есо в сборе

1



3101E-013

8.5-20 ст опорное кольцо

1

2

3106ZB8A-010

Колесо в сборе 12.00R20

1











3101N -051

Крепежный захват ниппеля

1



3101E-023-B

Груз

1





2 0 4



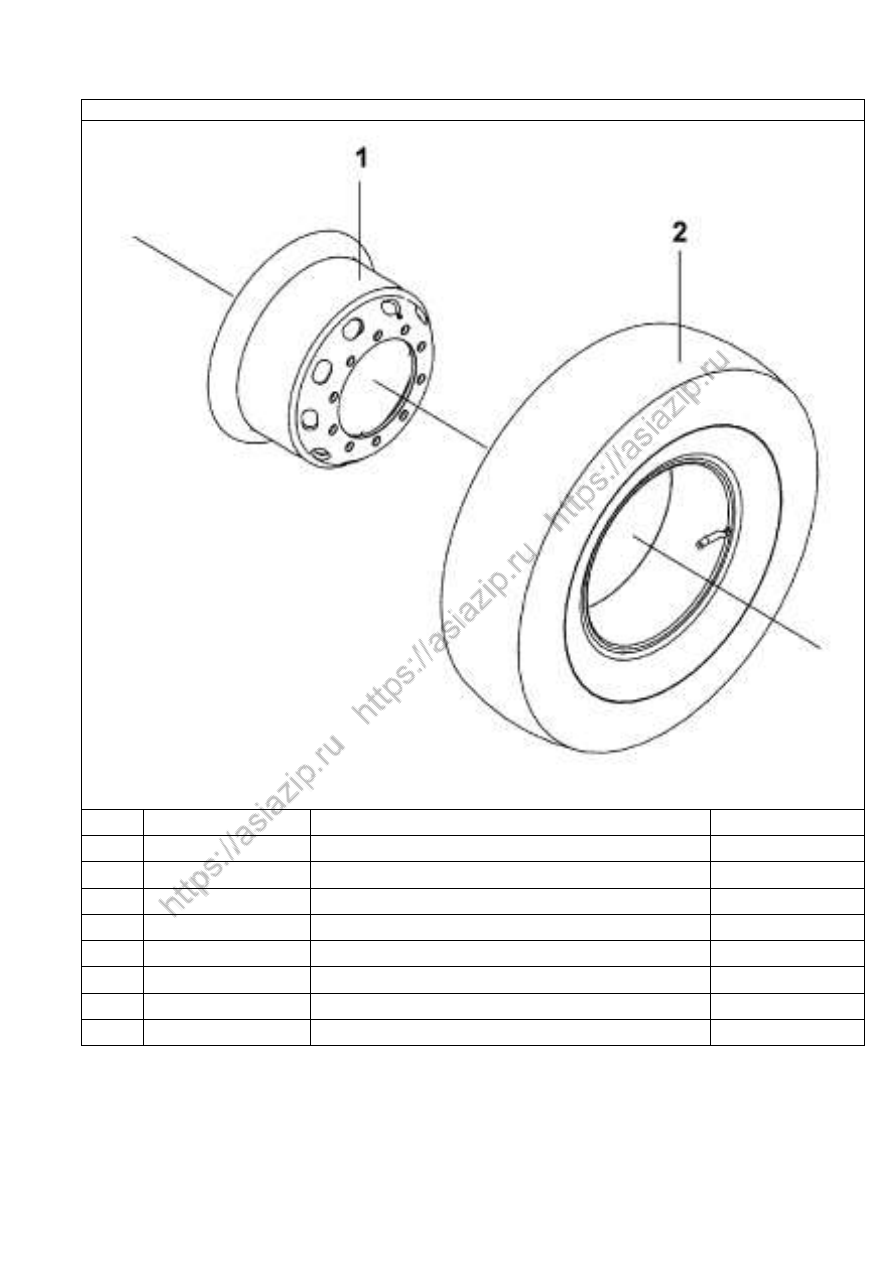

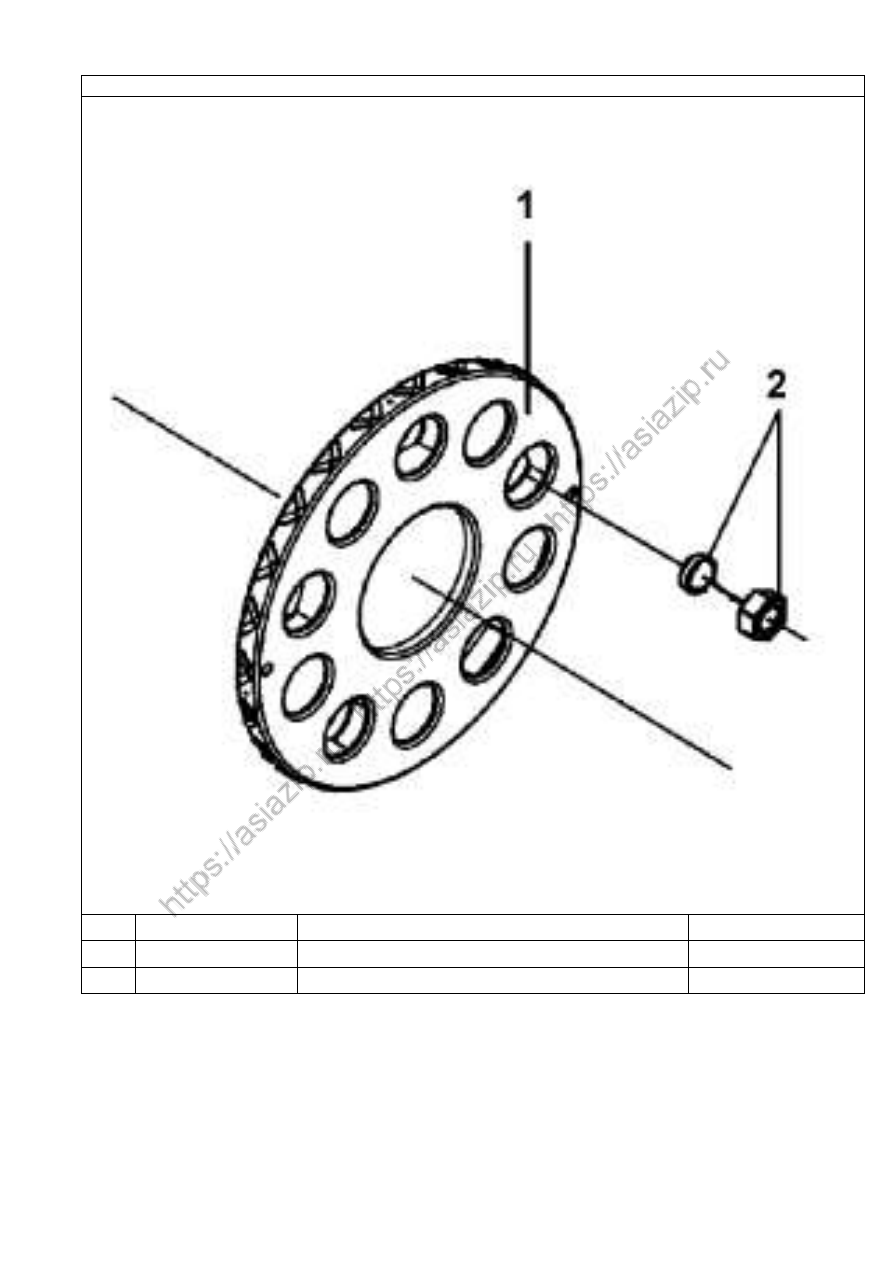

Рис.180. Простава переднего колеса





Н/п

Номер детали

Название детали

Количество

1

31ZB1 -05010

Простава

2

2

31F58 -03055-A

Гайка колеса в сборе

20





2 0 5



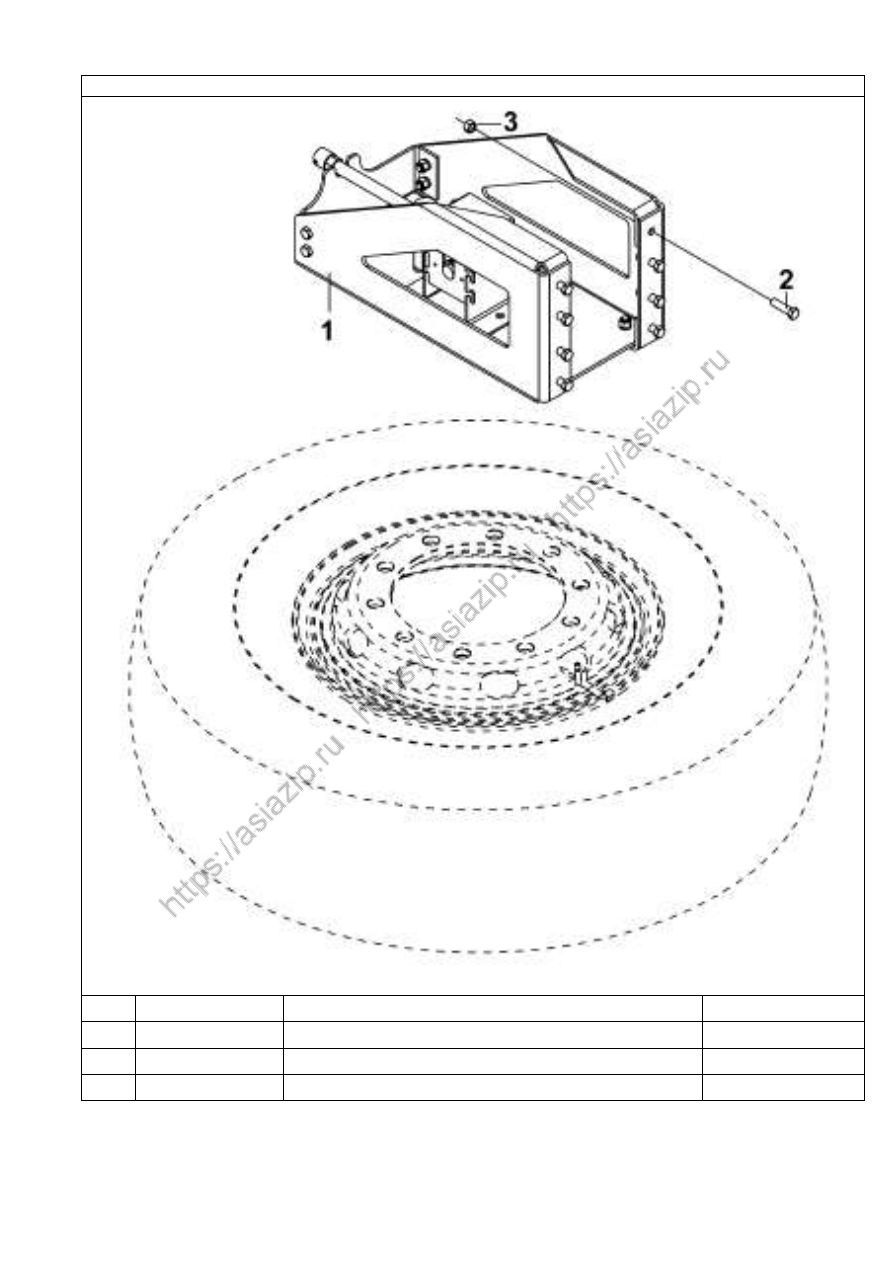

Рис.181. Держатель запасного колеса в сборе





Н/п  Номер детали

Название детали

Количество

1

31ZB3 -05050

Держатель запасного колеса в сборе

1

2

Q1841250 -0H1   Болт

8

3

Q32012 -0H1

Гайка

8








2 0 6





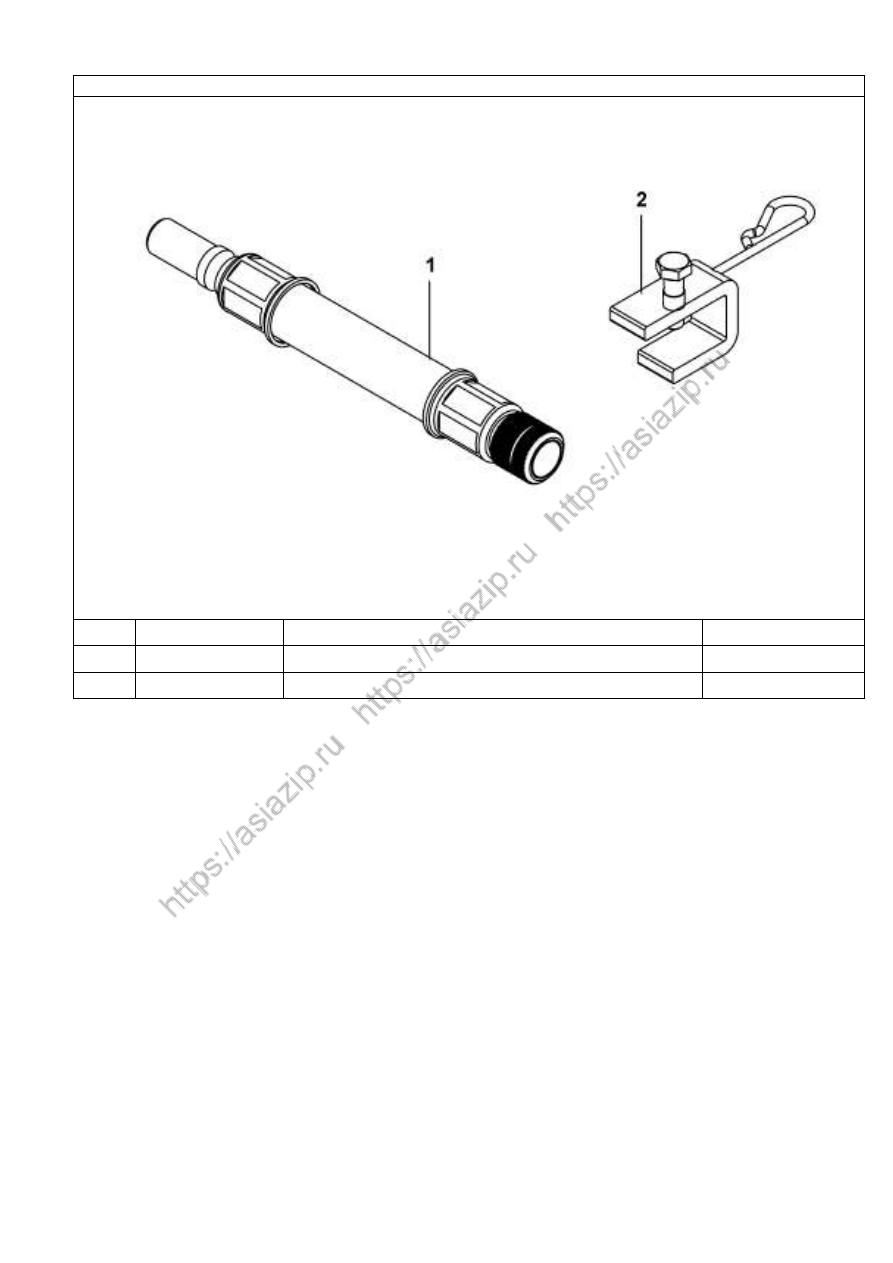

Рис.182. Ниппель



Н/п

Номер детали

Название детали

Количество

1

3101ZB1 -052

Удлиненный ниппель

2

2

3101ZB1 -053

Кронштейн ниппеля

2





2 0 7



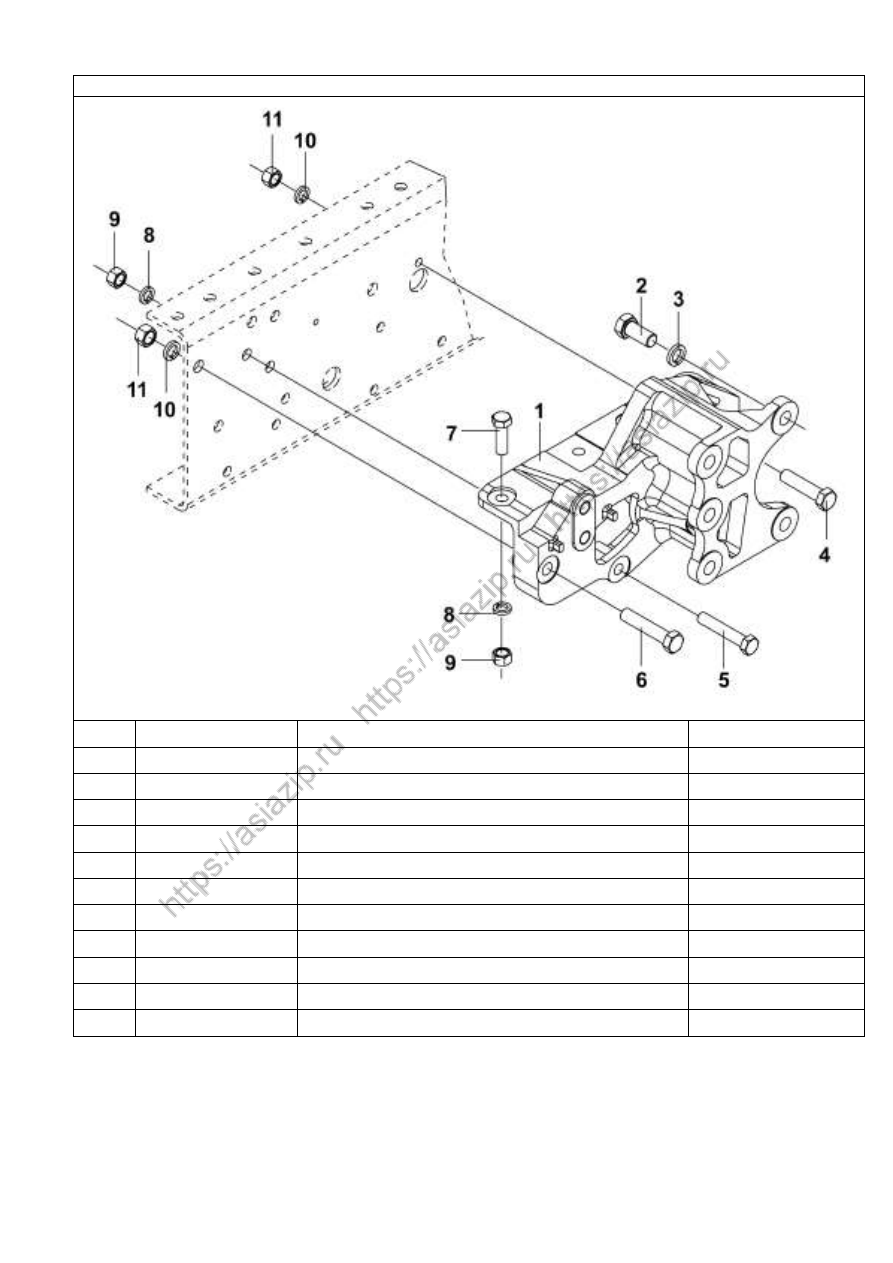

Рис.183. Кронштейн рулевого механизма



Н/п

Номер детали

Название детали

Количество

1

3401315 -T0300

Кронштейн

1

2

Q151B2045 -0H1   Болт

5

3

Q40320

Шайба

5

4

Q151B1860 -0H1   Болт

1

5

Q151B1690 -0H1   Болт

1

6

Q151B1890 -0H1   Болт

1

7

Q151B1650 -0H1   Болт

4

8

Q40316

Шайба

5

9

Q341B16 -0H1

Гайка

5

10

Q40318

Шайба

2

11

Q341B18 -0H1

Гайка

2





2 0 8



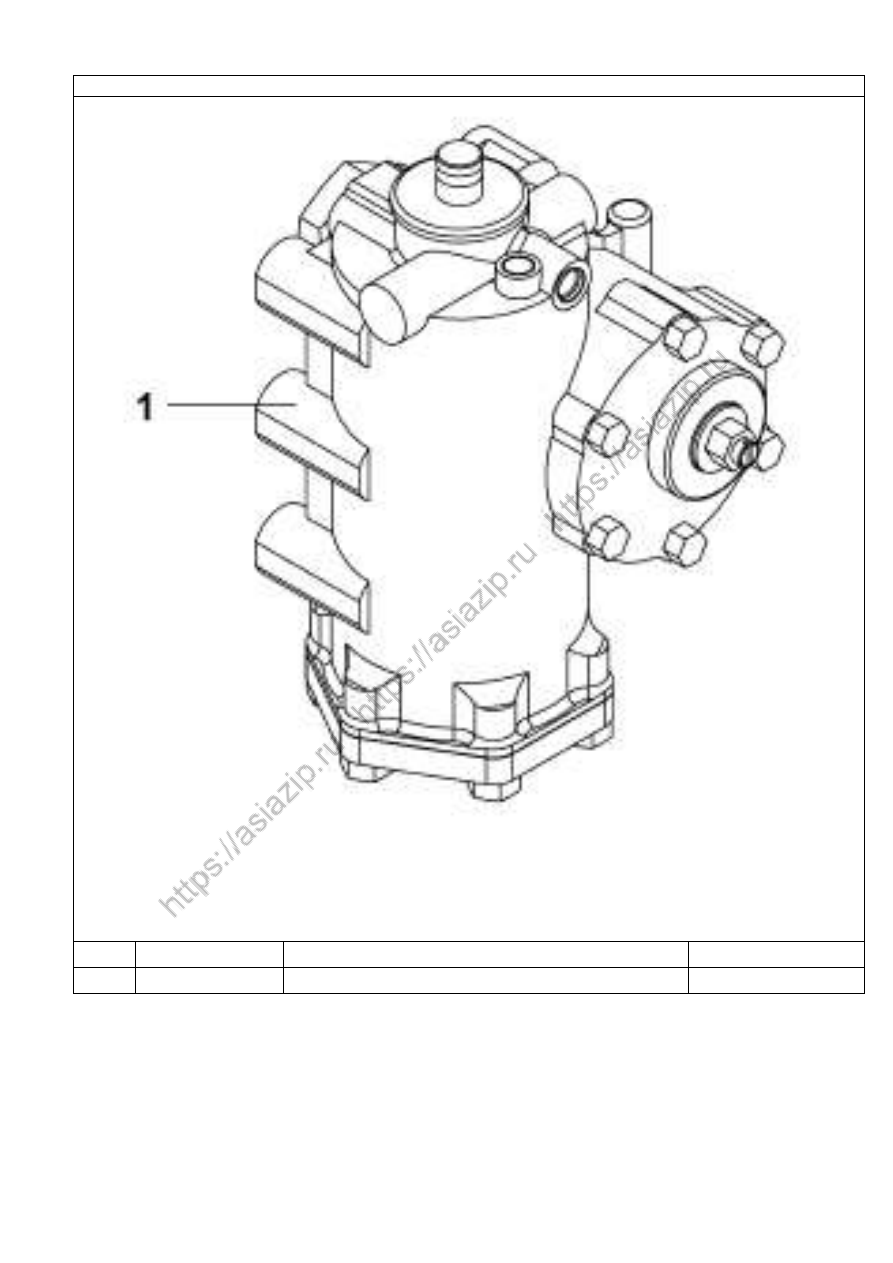

Рис.184. Рулевой механизм в сборе





Н/п

Номер детали

Название детали

Количество

1

3401ZB3 -001

Механизм рулевой в сборе

1













2 0 9

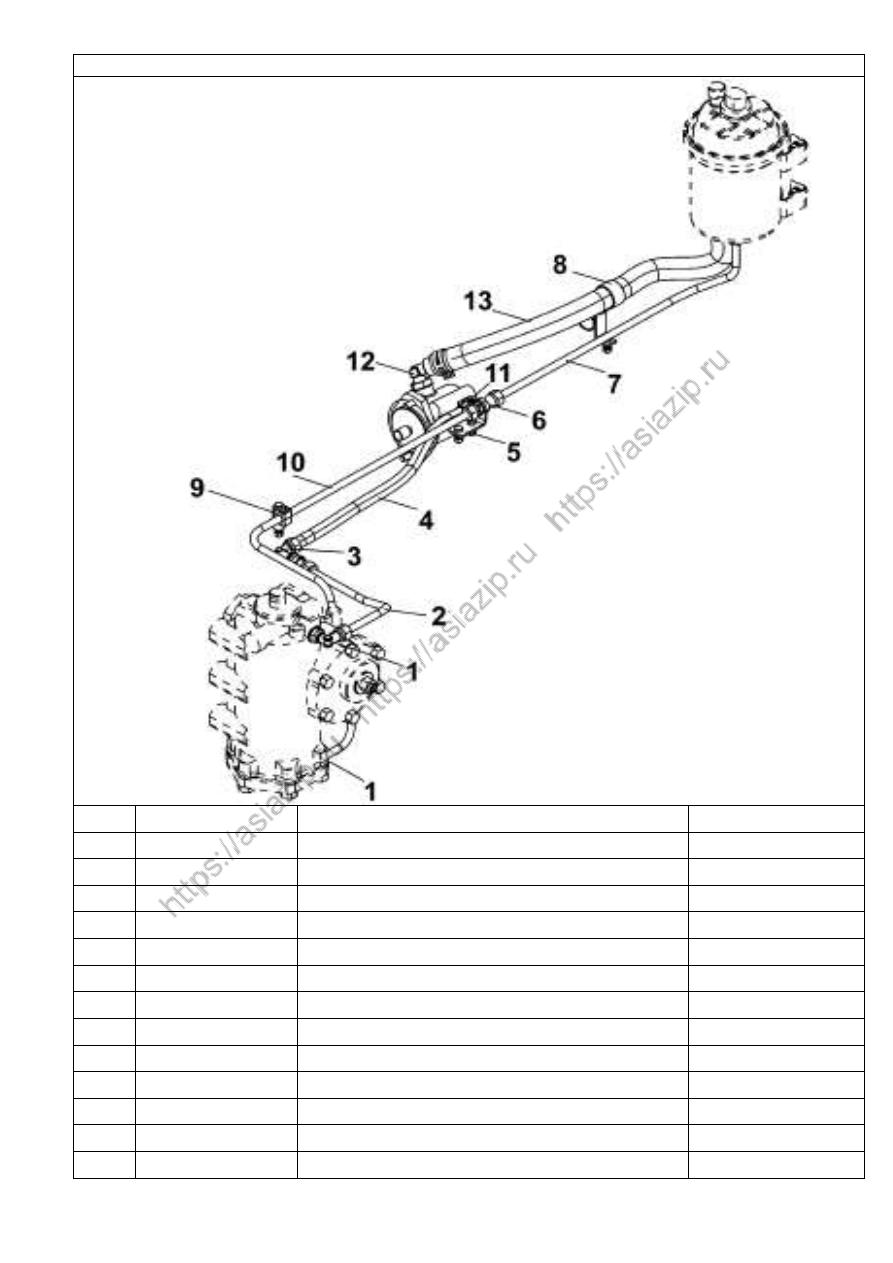

Рис.185. Трубопровод гидроусилителя



Н/п

Номер детали

Название детали

Количество

1

34ZB3 -06040-A   Угольник

2

2

34ZB3 -05012

Трубка

1

3

34Z24F-05023

 Шт уц ер

1



Q351B18

Гайка

1

4

3405030 -T1400

Шланг высокого давления в сборе

1

5

34N-05021

Кронштейн

1



Q150B0825

Болт

2



Q340B08

Гайка

2



Q40308

Шайба

2

6

Q81312

Штуцер

1



3405052 -T1400

Труба возврата масла в сборе

1

8

34N-06016

Зажим

1



34ZB1 -05071

Кронштейн

1



2 1 0

Продолжение таблицы: ”Трубопровод гидроусилителя “





Q150B0820

Болт

1



Q150B0825

Болт

1



Q340B08

Гайка

2



Q40308

Пружинная шайба

2

9

35D-06805

Скобка

2



35D-06806

Кронштейн

2



Q150B0860

Болт

2



Q340B08

Гайка

2



Q40308

Пружинная шайба

2

10

3405042 -T1400

Труба возврата масла в сборе

1

11

34N-05015

Проходной шт уцер входа масла в сборе

1



34N-05016

Штуцер

1



34N-05017

Гайка

1



34N-05018

Стопорное кольцо

1



34N-05019

Прокладка

1

12

34Z07-06025

Угольник

1

13

3406015 -T1400

Шланг от бачка до масляного насоса

1



34N-08017

Хомут

2































2 11



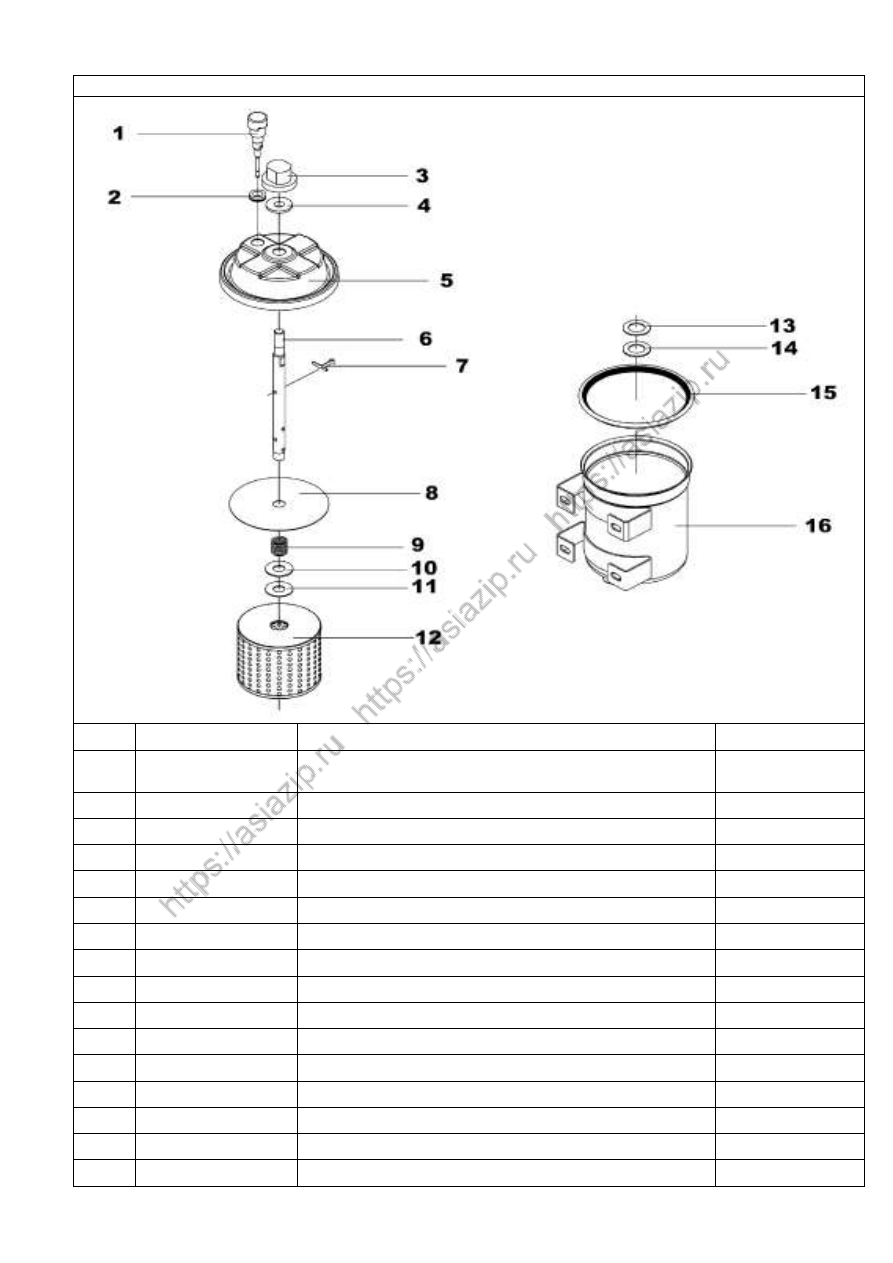

Рис.186. Расширительный бачок гидроусилителя



Н/п

Номер детали

Название детали

Количество



3410NK -010 -A

Расширительный бачок гидроусилителя в
сборе

1

1

3410ZB1 -025-A   Сап ун

1

2

3410ZB1 -086

Уплотнительная шайба

1

3

3410ZB1 -080-A   Гайка

1



3410ZB1 -08 1-A   Чехол гайки

1

4

3410ZB1 -088

Уплотнительная шайба

1

5

3410ZB1 -021-A   Крышк а б ачка

1

6

3410ZB1 -045-A   Стержень

1

7

Q500B0522

Шплинт

1

8

3410ZB1 -067

Металлическая сетка

1

9

3410ZB1 -042

Пружина

1

10

3410ZB1 -043

Верхняя шайба фильтрующего элемента

1

11

3410ZB1 -044

Кольцо

1

12

3410N2 -030

Фильтр

1

13

3410ZB1 -049

Кольцо

1

14

3410ZB1 -048

Нижняя шайба фильтрующего элемента

1



2 1 2

Продолжение таблицы: “Расширительный бачок гидроусилителя ”


15

3410ZB1 -056-A   Резиновое  уплотнит ельное кольцо

1

16

3410NK -0 50

Корпус расширительного бачка в сборе

1



3410H -053

Держатель

2



3410N2 -041

Корпус бачка

1



3410ZB1 -046

Соединение с возвратным маслопроводом

1



3410ZB1 -052

Патрубок

1



3410H -071

Втулка с винтовой резьбой

1



3410H -073

Заглушка

1




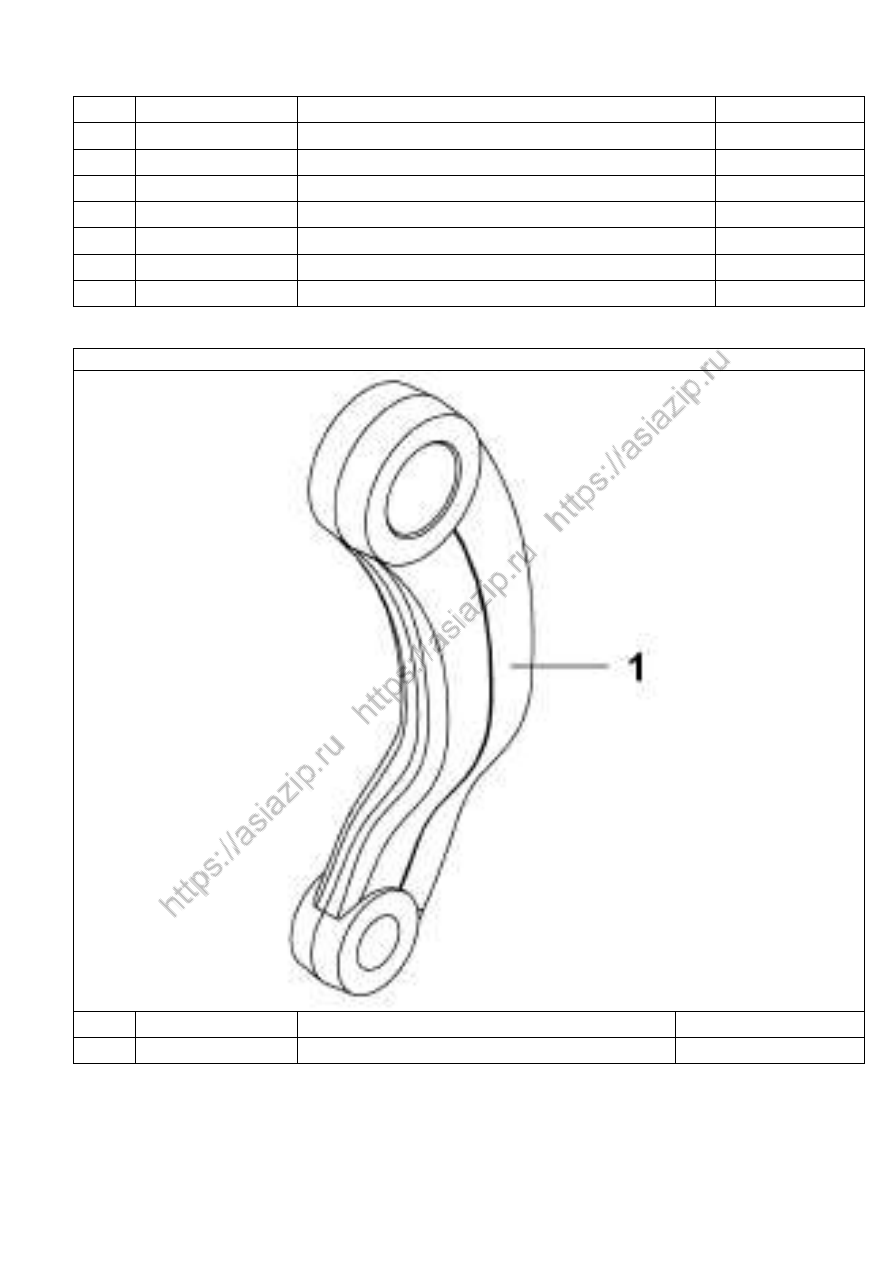

Рис.187. Рычаг рулевого механизма



Н/п

Номер детали

Название детали

Количество

1

3412011 -T1400

Рычаг рулевого механизма

1



2 1 3



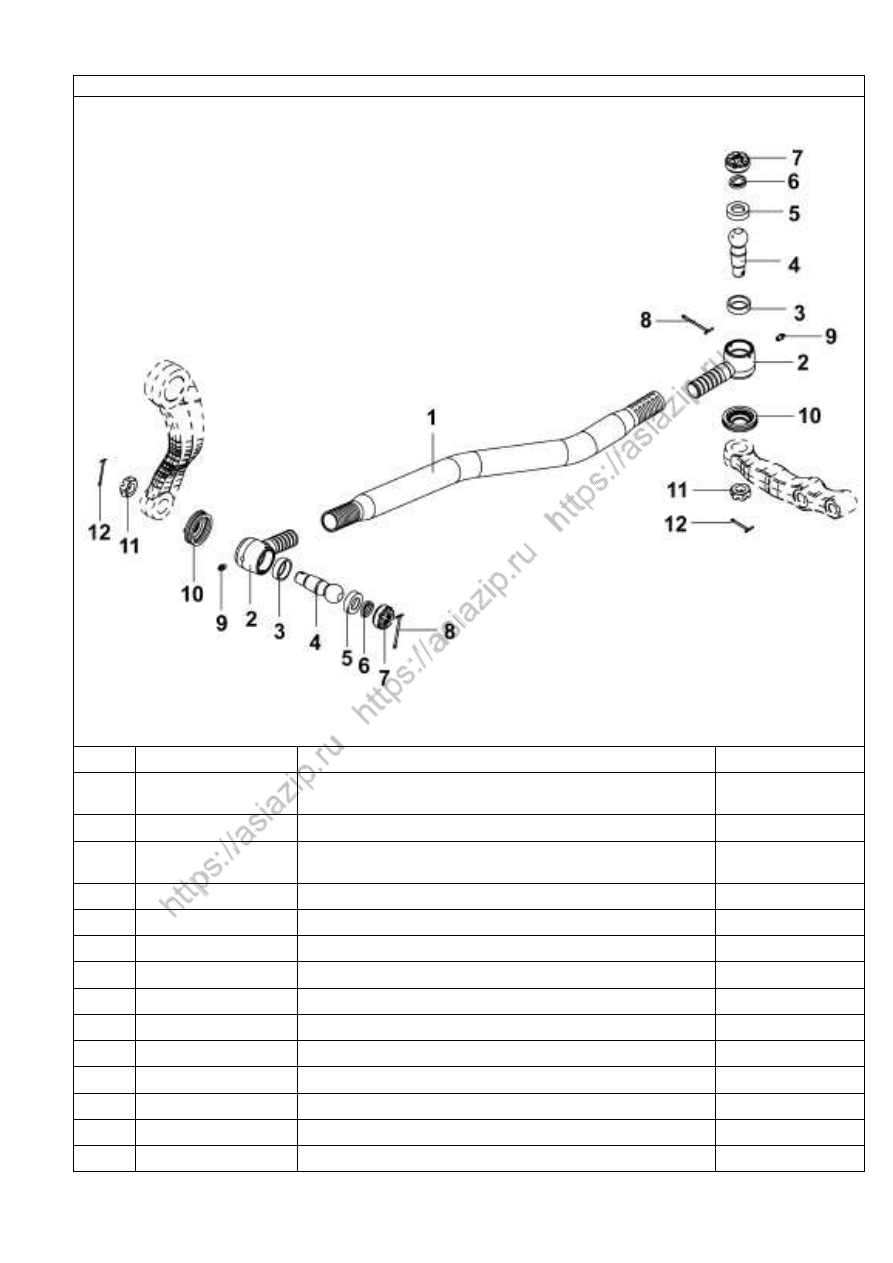

Рис.188. Продольная рулевая тяга



Н/п

Номер детали

Название детали

Количество



3412110 -T1400

Продольная рулевая тяга в сборе ( включая
детали № 1-12)

1

1

3412112 -T1400

Тяга

1



3412115 -T1400

Продольная рулевая тяга с наконечником в
сборе (включая детали 1,2)

1

2

3303RC 16 -041

Наконечник продольной рулевой тяги

2

3

3303N -067

Нижний вкладыш

2

4

3303RC 16 -066

Шаровой палец

2

5

3303N -064

Верхний вкладыш

2

6

3303N -068

Цилиндрическая пружина

2

7

3303N -071

Пробка

2

8

Q500B0570

Шплинт

2

9

Q700B01

Пресс-масленка

2

10

3303N -080

Пыльник

2

11

3303N -091

Корончатая гайка

2

12

Q500B0550

Шплинт

2



2 1 4






Р

и

с.

1

8

9

.

С

х

ем

а

 т

р

у

б

о

п

р

о

в

о

д

о

в

 п

н

ев

м

о

т

о

р

м

о

зо

в








2 1 5

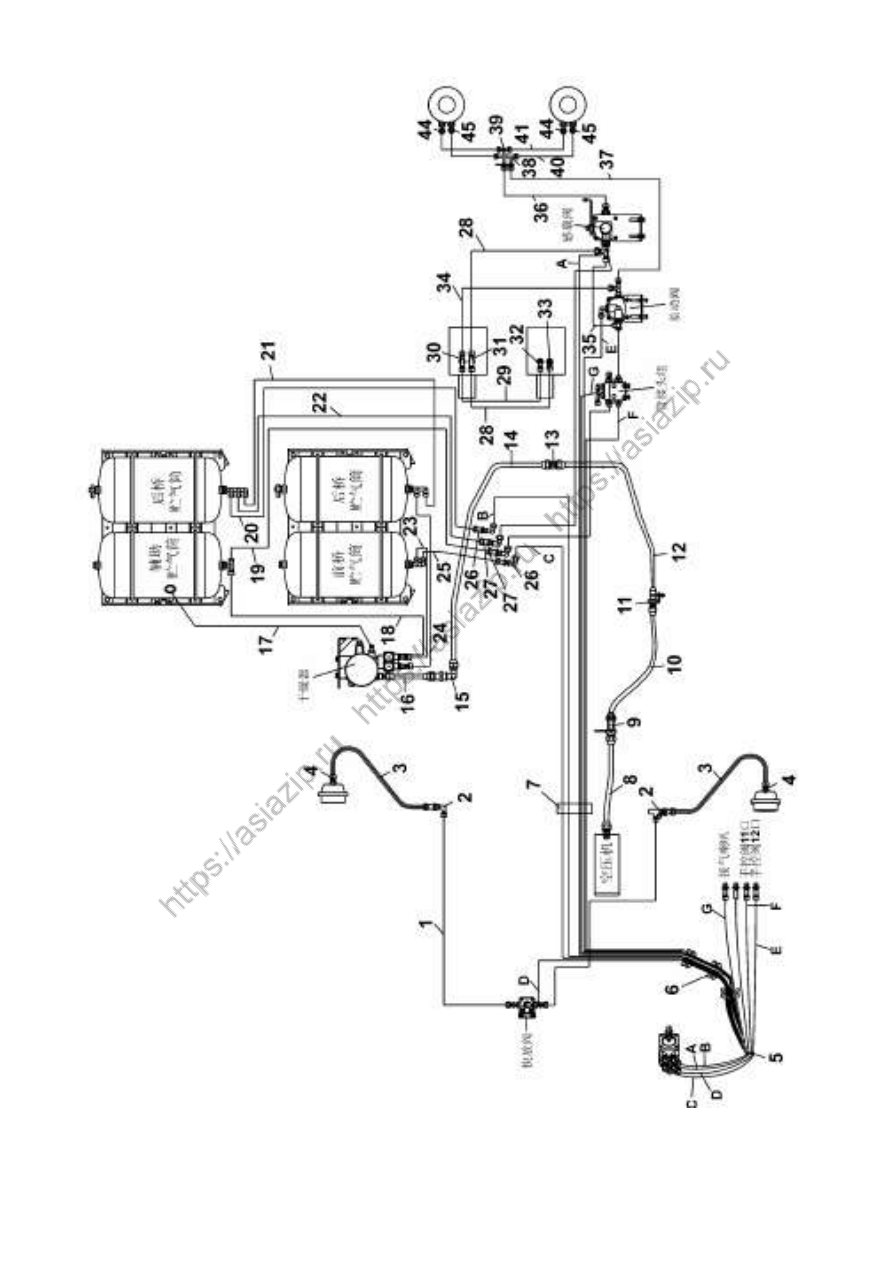

   Таб лица: ”  Схема тр убопроводов пн евмотормозов ”


Н/п

Номер детали

Название детали

Количество

1

RQ85010185

Трубка в сборе

1

2

35ZB1 -06071

Штуцер

2



Q351B18

Гайка

2



Q41018

Шайба

2

3

Q-22N-600W

Шланг в сборе

2

4

35N-06153

Штуцер

2

5

3506110 -T1400

Комплект трубопроводов

1

6

3506820 -T0500

Держатель в сборе

1



35ZB7 -06102

Лента хомута

4



35ZB8A -06105

Лента

4



Q150B0825

Болт

4



Q340B08

Гайка

4



Q40308

Пружинная шайба

4

7

35ZB8A -06101

Держатель

44



35ZB8A -06102

Лента хомута

44



35ZB8A -06105

Лента

44



Q150B1230

Болт

31



Q150B1240

Болт

13



Q40312

Пружинная шайба

44



Q340B12

Гайка

44

8

3506202 -T1400

Трубка в сборе

1

9

3506094 -T0400

Штуцер

1



3506086 -T1400

Кронштейн

1



Q353B27

Гайка

1

10

35Z06-06050

Трубка в сборе

1

11

35ZB3A -06070

Фитинг

1



35ZB7 -06088

Кронштейн

1



Q150B0835

Болт

1



Q340B08

Гайка

1



Q40308

Шайба

1

12

3506204 -T1400

Трубка в сборе

1

13

35ZB3A -06108

Штуцер

2

14

3506206 -T1400

Трубка в сборе

1

15

35ZB3A -06101

Угольник

1

16

3506208 -T1400

Трубка в сборе

1



Q353B27

Гайка

1

17

RQ8500630

Трубка в сборе

1

18

3506530 -T1400

Трубка в сборе

1

19

3506512 -T1400

Трубка в сборе

1

20

3506516 -T1400

Трубка в сборе

1



2 1 6

Продолжение таблицы: ” Схема трубопроводов пневмотормозов ”


21

3506510 -ZB 700

Трубка в сборе

1

22

3506514 -T1400

Трубка в сборе

1

23

3506526 -T1400

Трубка в сборе

1

24

3506522 -T1400

Трубка в сборе

1

25

3506510 -T1400

Трубка в сборе

1

26

35Z06A -06127

Угольник

2



Q353B16

Гайка

2



Q41016

Шайба

2

27

35Z61-06128

Угольник

2



Q353B20

Гайка

2



Q41020

Шайба

2

28

RQ8501470

Трубка в сборе

2

29

RQ8501070

Трубка в сборе

1

30

35B06 -06094

Тройник

1



35N-06027

Гайка

1



35N-06032

Прокладка

1

31

35ZB3 -06094

Тройник

1



35N-06027

Гайка

1



35N-06032

Прокладка

1

32

35N-06124

Штуцер

1



35N-06027

Гайка

1



35N-06032

Прокладка

1

33

35Z41-06105

Штуцер

1



35N-06027

Гайка

1



35N-06032

Прокладка

1

34

RQ8501080

Трубка в сборе

1

35

3506510 -T1100

Трубка в сборе

1

36

RQ85014135J

Трубка в сборе

1

37

RQ85010155D

Трубка в сборе

1

38

35ZB3 -06096

Тройник

1



Q353B16

Гайка

1



Q41016

Шайба

1

39

35ZB3 -06095

Тройник

1



Q353B20

Гайка

1



Q41020

Шайба

1

40

RQ8501035

Трубка в сборе

1

41

RQ8501435

Трубка в сборе

1

42

RQ8501030

Трубка в сборе

1

43

RQ8501430

Трубка в сборе

1

44

35Z41-06105

Штуцер

2



35N-06027

Гайка

2



2 1 7

Продолжение таблицы: ” Схема трубопроводов пневмотормозов ”





35N-06032

Уплотнительное кольцо

2

45

35N-06124

Штуцер

2



35N-06027

Гайка

2



35N-06032

Уплотнительное кольцо

2



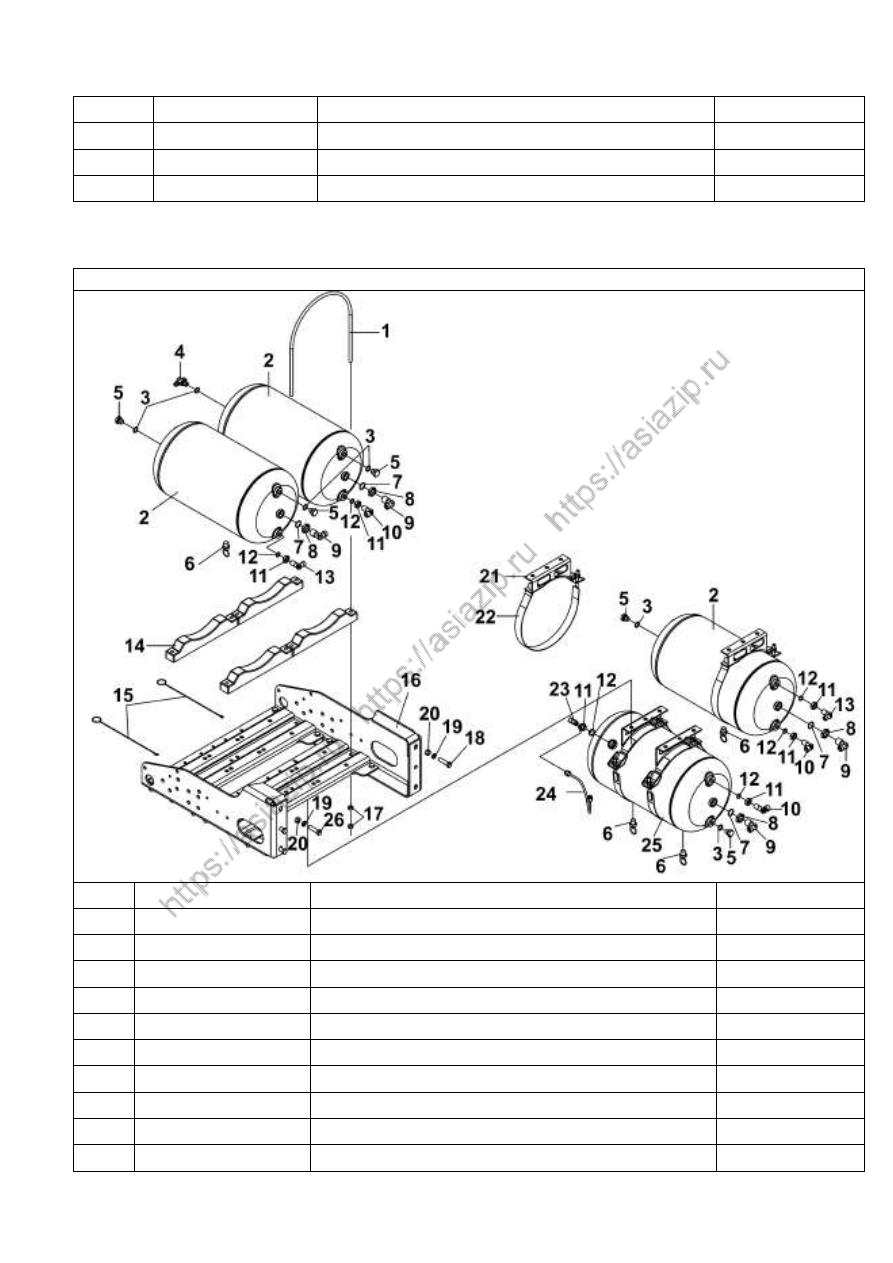

Рис.190. Воздушные ресиверы в сборе



Н/п

Номер детали

Название детали

Количество

1

35N-1301 7

Скоба

4

2

3513B 40B -010

Воздушный ресивер в сборе

3

3

35N-06037

Шайба

7

4

3524Z06A -010

Пробка

1

5

35N-06038

Пробка

6

6

3513D -040

Кран слива конденсата в сборе

5

7

35N-06031

Уплотнительная шайба

4

8

35N-06026

Гайка

4

9

35.6B 2-06090

Угольник

4

10

35Z41-06105

Угольник

3



2 1 8

Продолжение таблицы:

 “

Воздушные ресиверы в сборе”




11

35N-06027

Гайка

6

12

35N-06032

Уплотнительная шайба

6

13

35N-06124

Угольник

2

23

35DR 10 -06027

Штуцер

1

24

RQ8500630

Трубка в сборе

1

25

3513010 -ZB 300

Воздушный ресивер в сб оре

1

26

Q150B1245

Болт

2




































2 1 9



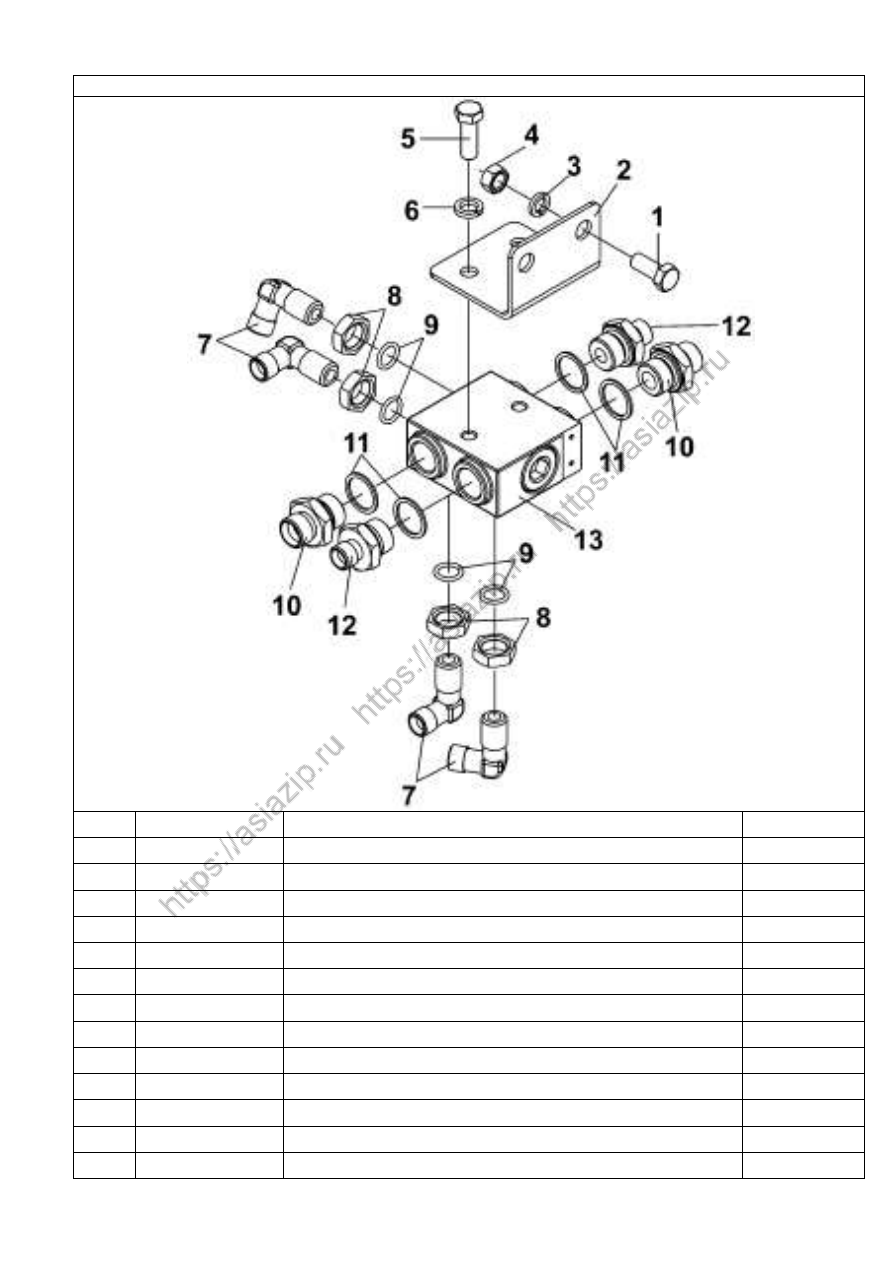

Рис.191. Распределитель



Н/п

Номер детали

Название детали

Количество

1

Q150B1235

Болт

2

2

35ZB3 A-06025   Кроншт ейн

1

3

Q40312

Шайба

2

4

Q340B12

Гайка

2

5

Q150B1030

Болт

2

6

Q40310

Шайба

2

7

35N-06124

Штуцер

4

8

35N-06027

Гайка

4

9

35N-06032

Уплотнительное кольцо

4

10

35B06 -06012

Штуцер

2

11

35N-06036

Уплотнительное кольцо

4

12

35Z41-06027

Штуцер

2

13

3525N49-010

Распределитель

1



2 2 0

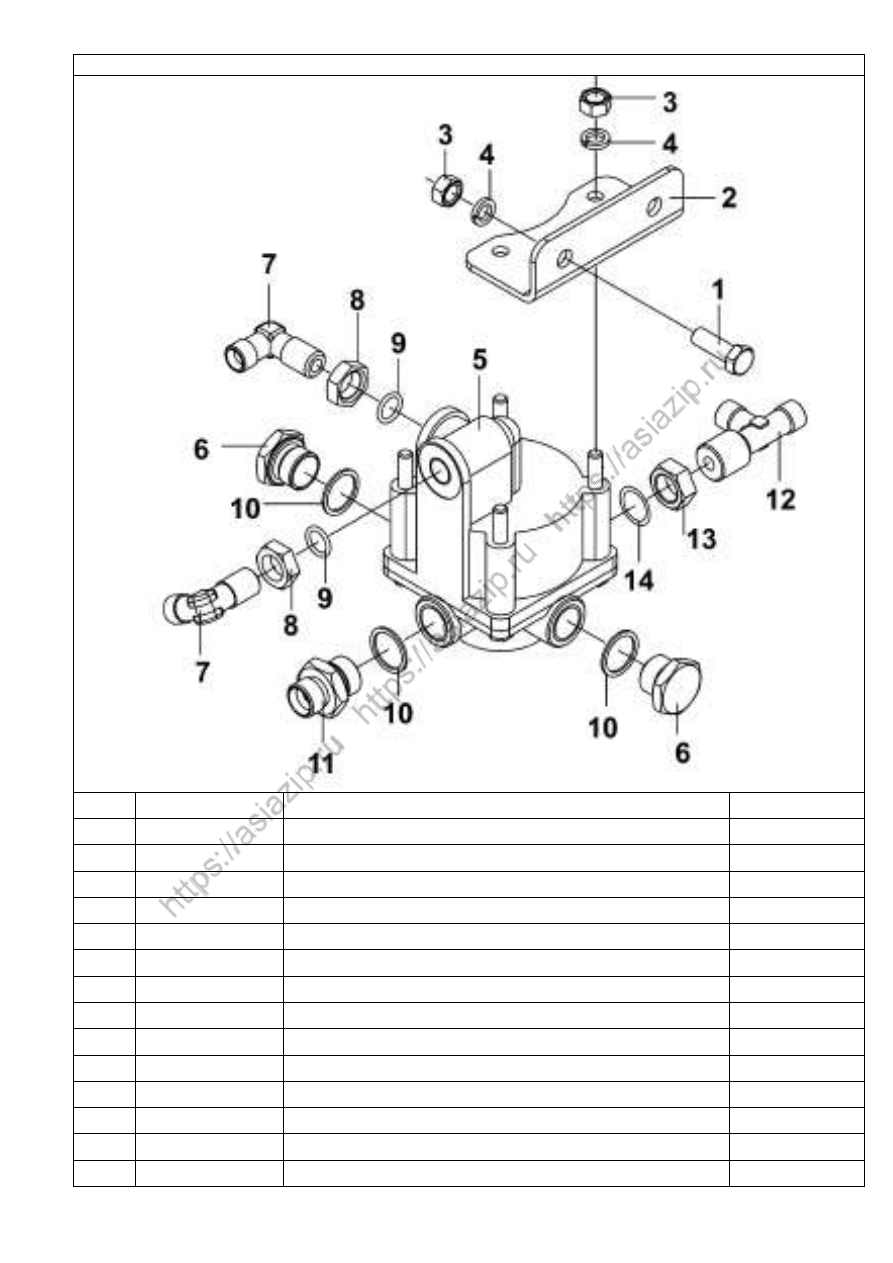

Рис.192. Распределительный клапан



Н/п

Номер детали

Название детали

Количество

1

Q150B1040

Болт

2

2

35ZB3 -06200

Кронштейн

1

3

Q340B10

Гайка

4

4

Q40310

Шайба

4

5

3527Z27 -001

Клапан в сборе

1

6

35Z41-06047

Пробка

2

7

35N-06124

Угольник

1

8

35N-06027

Гайка

1

9

35N-06032

Уплотнительное кольцо

1

10

35N-06036

Уплотнительное кольцо

3

11

35B06 -06012

Штуцер

1

12

35ZB7 -06067

Тройник

1

13

35D-06629

Гайка

1

14

35D-06634

Уплотнительное кольцо

1



2 2 1



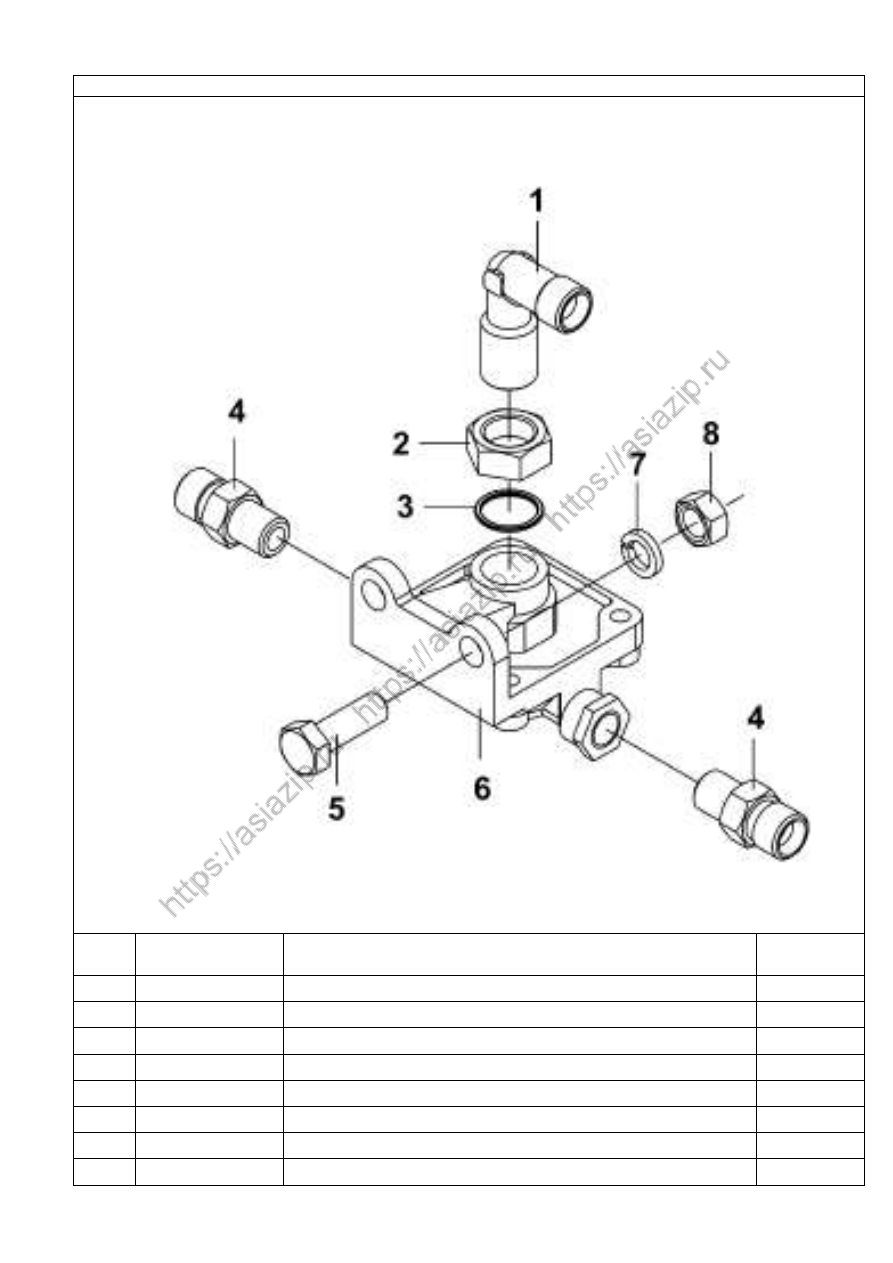

Рис.193. Регулятор давления



Н/п

Номер детали

Название детали

Количест

во

1

35B06 -06097

Угольник

1

2

35N-06155

Гайка

1

3

35D-06634

Уплотнительная шайба

1

4

35.6B 2-06014

Штуцер

2

5

Q150B1030

Болт

2

6

3533N1 -010

Регулятор давления в сборе

1

7

Q40310

Шайба

2

8

Q340B10

Гайка

2



2 2 2



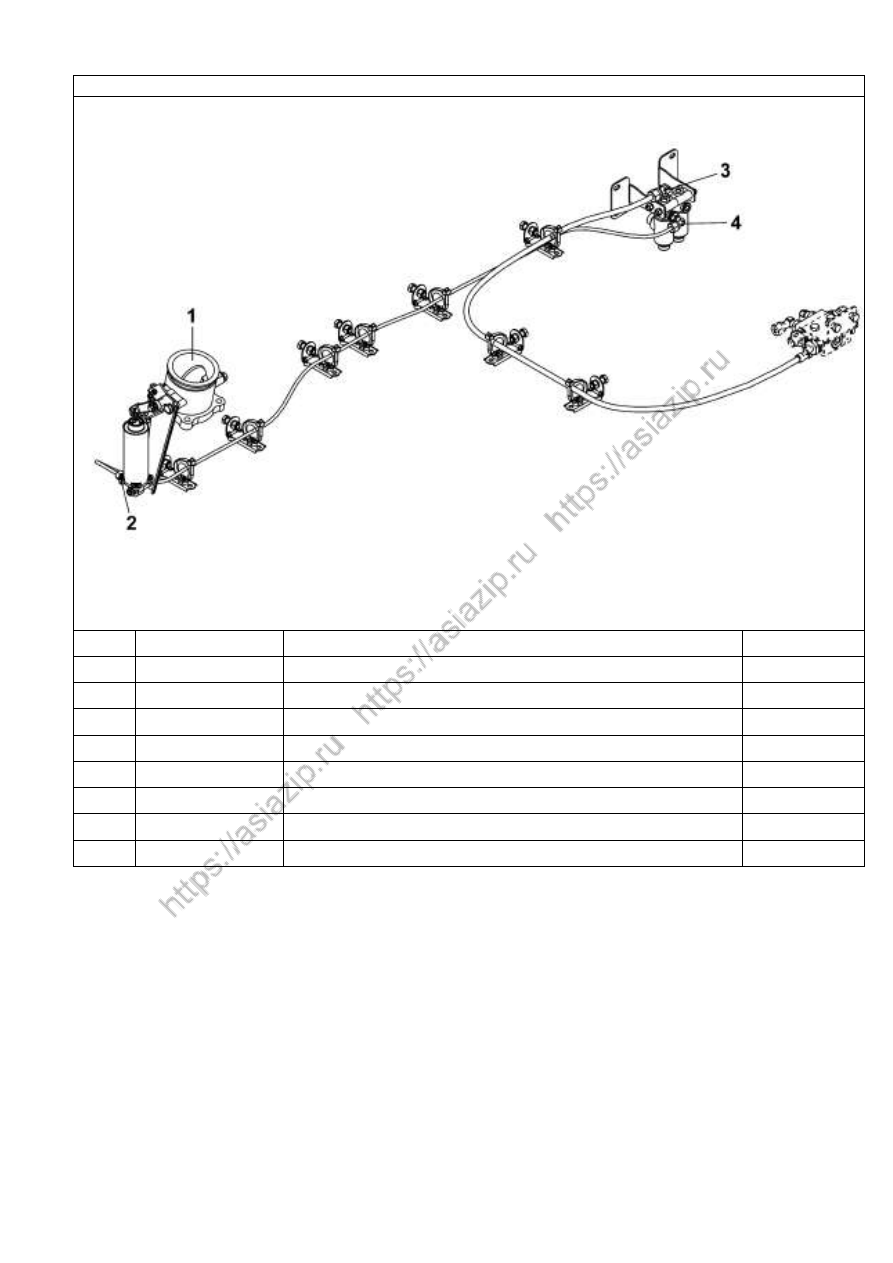

Рис.194. Горный тормоз



Н/п

Номер детали

Название детали

Количество

1

3541Z66 -001

Заслонка горного тормоза в сборе

1

2

35.6B 2-06016

Штуцер

1

3

35ZB3A -06135   Шт уц ер

1



35RC4 -06629

Гайка

1



35B13 -41035

Уплотнительное кольцо

1

4

35ZB3A -06136   Шт уц ер

1



35RC4 -06629

Гайка

1



35B13 -41035

Уплотнительное кольцо

1





2 2 3



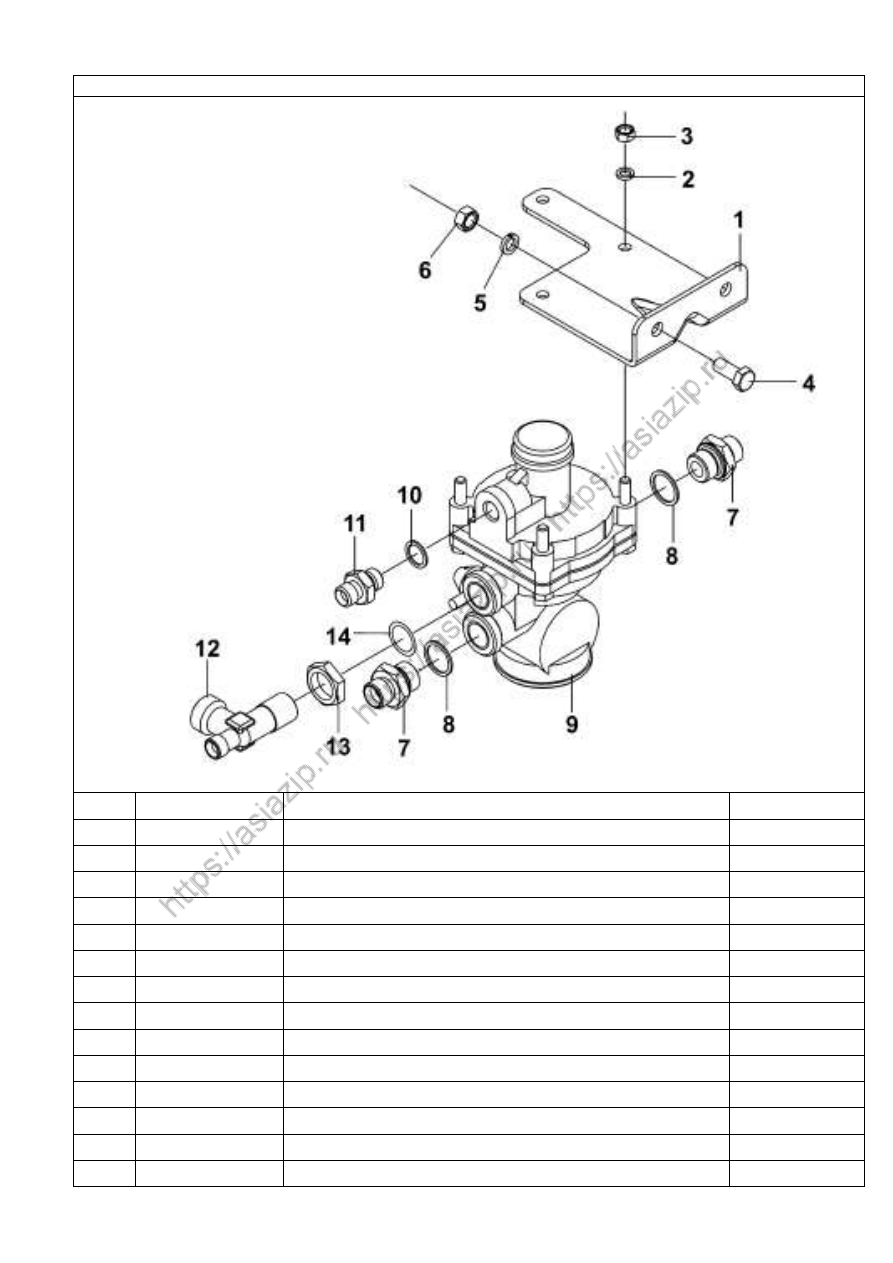

Рис.195. Регулятор тормозных сил



Н/п

Номер детали

Название детали

Количество

1

35ZB7 -06010

Кронштейн

1

2

Q340B08

Гайка

3

3

Q40308

Шайба

3

4

Q150B1040

Болт

2

5

Q40310

Шайба

2

6

Q340B10

Гайка

2

7

35B06 -06012

Штуцер

2

8

35N-06036

Уплотнительное кольцо

2

9

3542ZB1 -001

Регулятор тормозных сил

1

10

35N-06037

Уплотнительное кольцо

1

11

35BY -06513

Штуцер

1

12

35ZB3 -06067

Тройник

1

13

35N-06026

Гайка

1

14

35N-06031

Уплотнительное кольцо

1



2 2 4



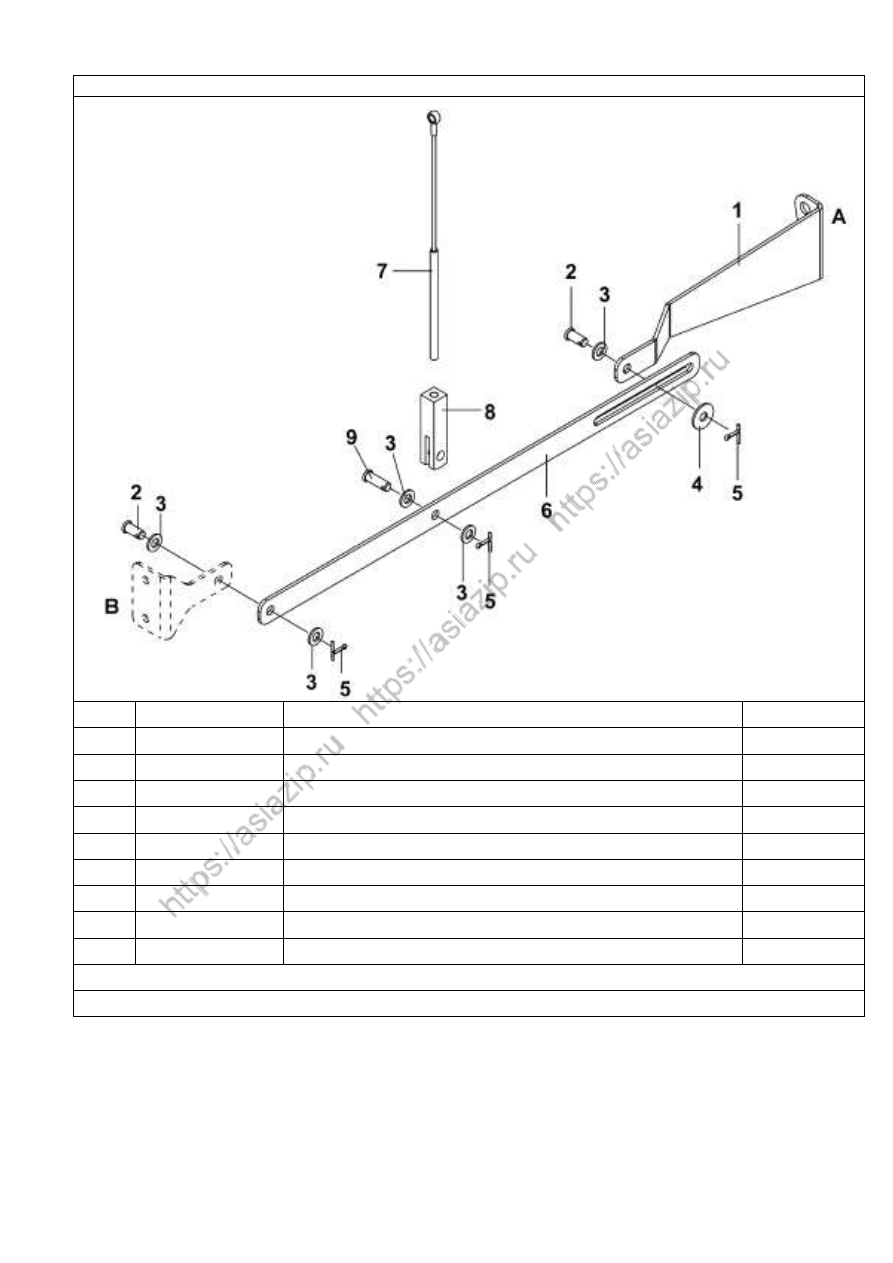

Рис.196. Привод регулятора давления на заднюю ось



Н/п

Номер детали  Название детали

Количество

1

35ZB8A -06410   Кроншт ейн

1

2

Q510B1022

Палец

2

3

Q40110

Шайба

5

4

Q40210

Шайба

1

5

Q500B3220

Шплинт

3

6

35ZB8A -06415   Прод ольн ая т яга

1

7

35ZB3 -42015

Тяга

1

8

35ZB7 -42020

Вилка

1

9

Q510B1030

Палец

1

A зак реп лен н а з адн ем мост у
B закреплен на среднем мосту
