Самосвал DFL3251A марки DONGFENG. Каталог запчастей - часть 6







1 6 1



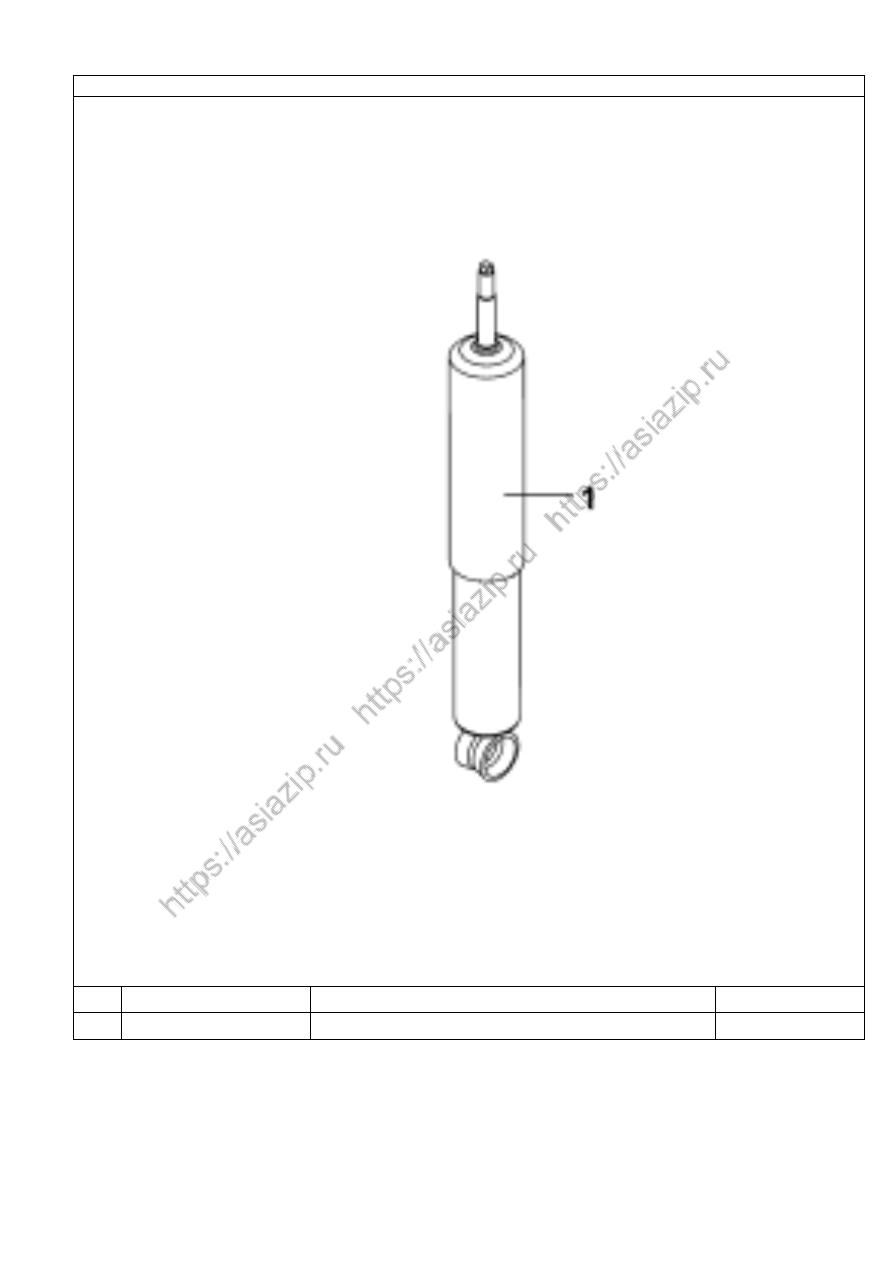

Рис.149. Амортизатор



Н/п

Номер детали

Название детали

Количество

1

2921FC -010 -A

Амортизатор в сборе

2











1 6 2




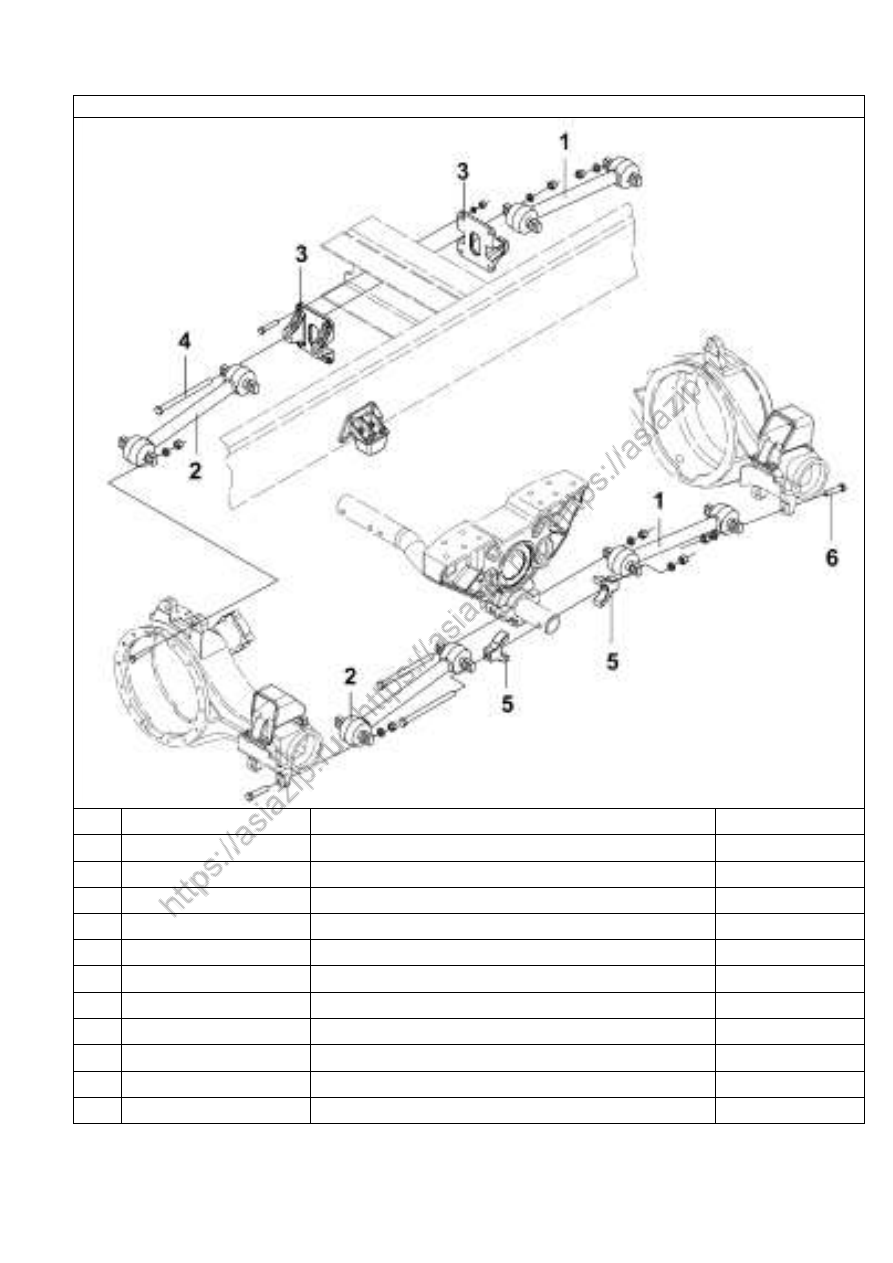

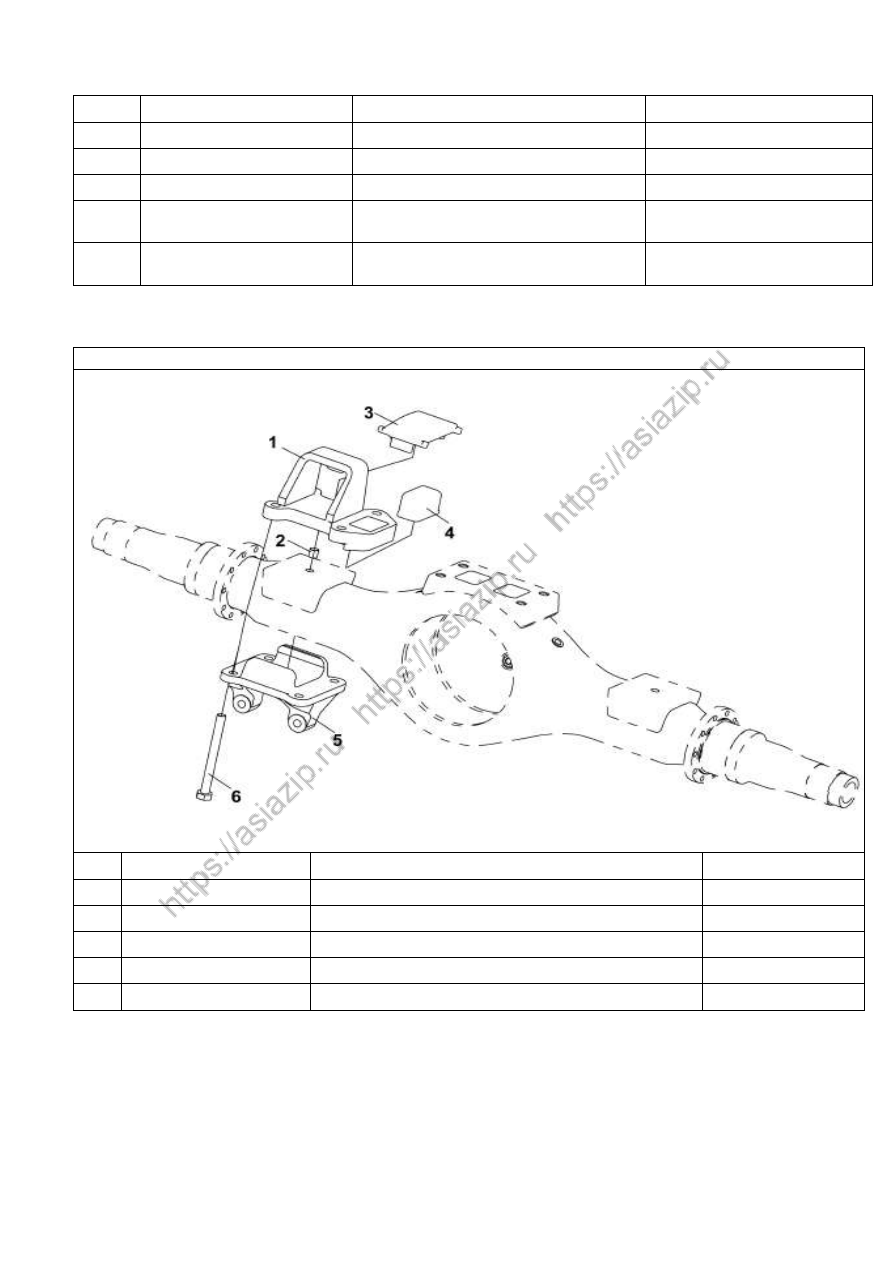

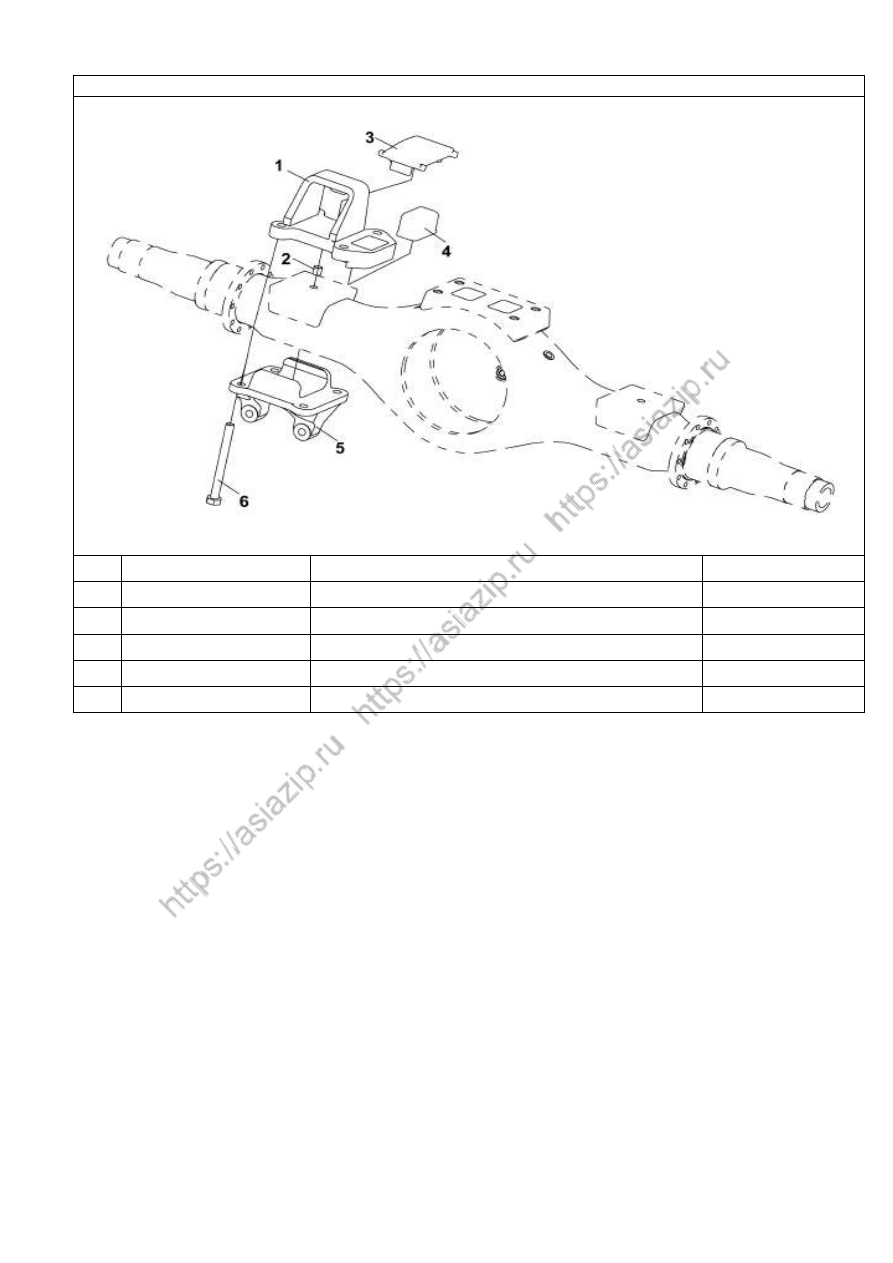

Рис.150. Установка реактивных штанг



Н/п

Номер детали

Название детали

Количество

1

2931ZB7 -040

Штанга реактивная задняя в сборе

3

2

2931ZB7 -010

Штанга реактивная передняя в сборе

3

3

29ZB3 -04247

Верхний кронштейн реактивных штанг

2



Q151B1685

Болт

4



Q361B16

Гайка

4



Q40316

Стопорная шайба

4

4

29ZB3 -04246

Болт

6



Q36 1B20

Гайка

18



Q40520

Стопорная шайба

18

5

29ZB3 -04327

Кронштейн

4

6

29ZB3 -04248

Болт

12








1 6 3

 5 Передний средний и задний мосты



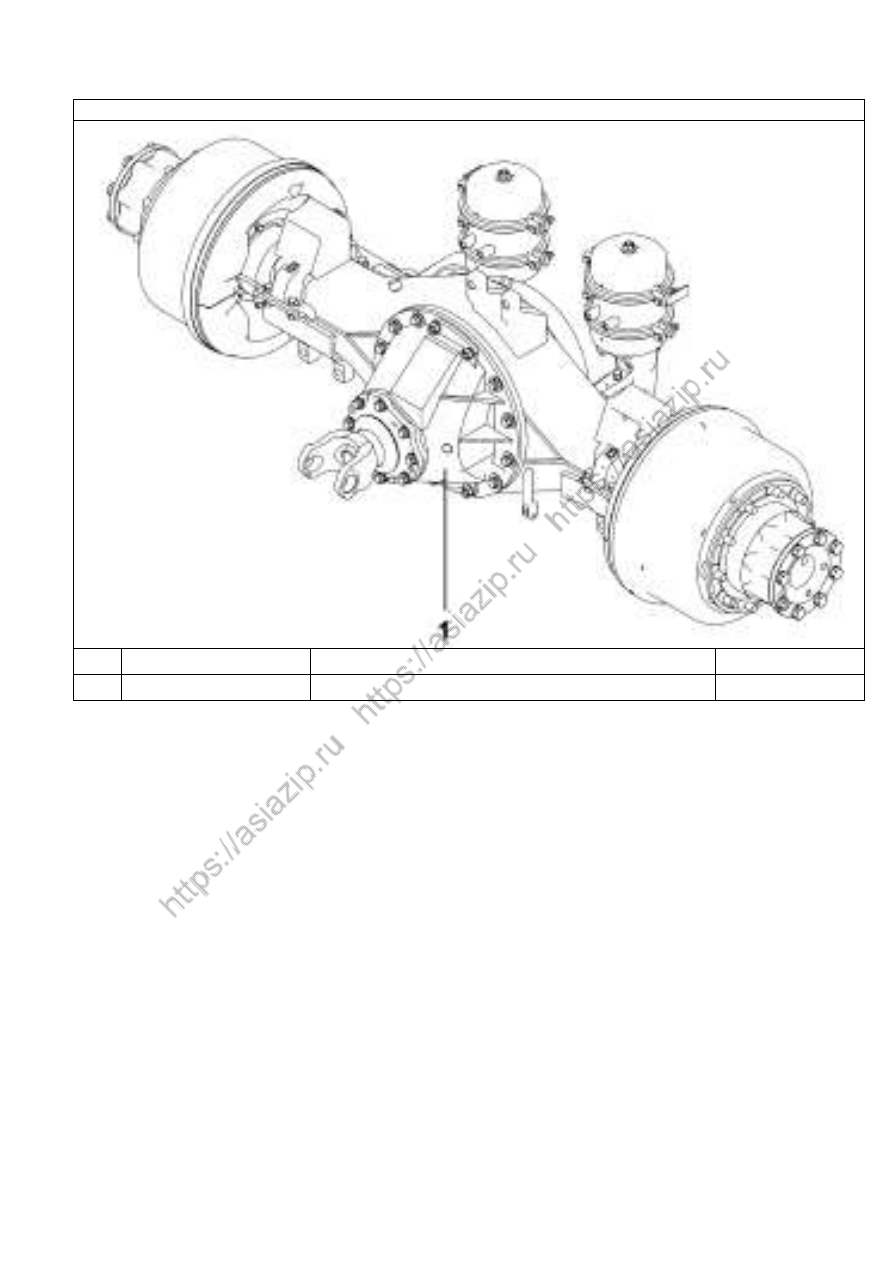

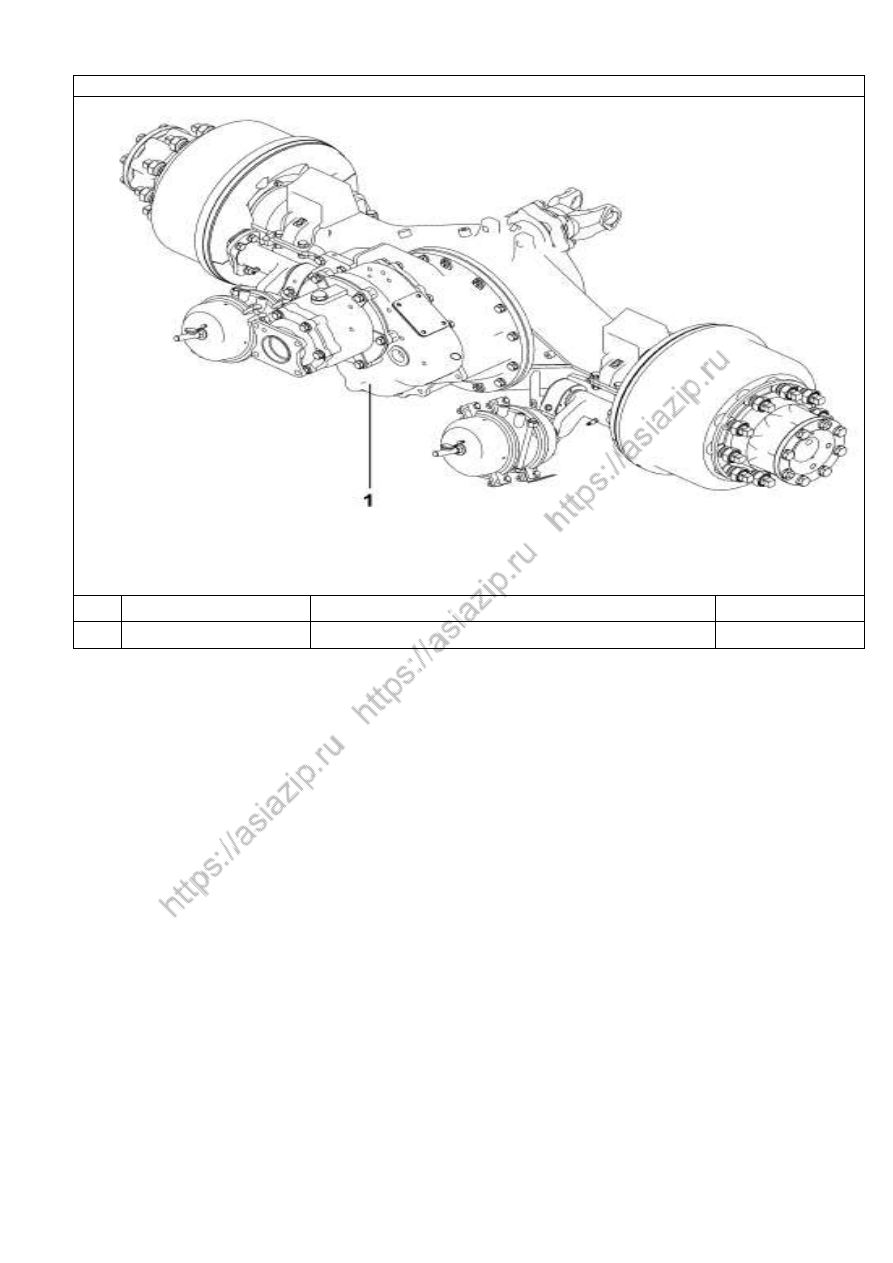

Рис.151. Задний мост в сборе



Н/п

Номер детали

Название детали

Количество

1

2400010 -ZB 302

Задний мост в сборе

1




























1 6 4





























 Р

и

с.

1

5

2

.

К

а

р

т

ер

 з

а

д

н

ег

о

 м

о

ст

а





1 6 5

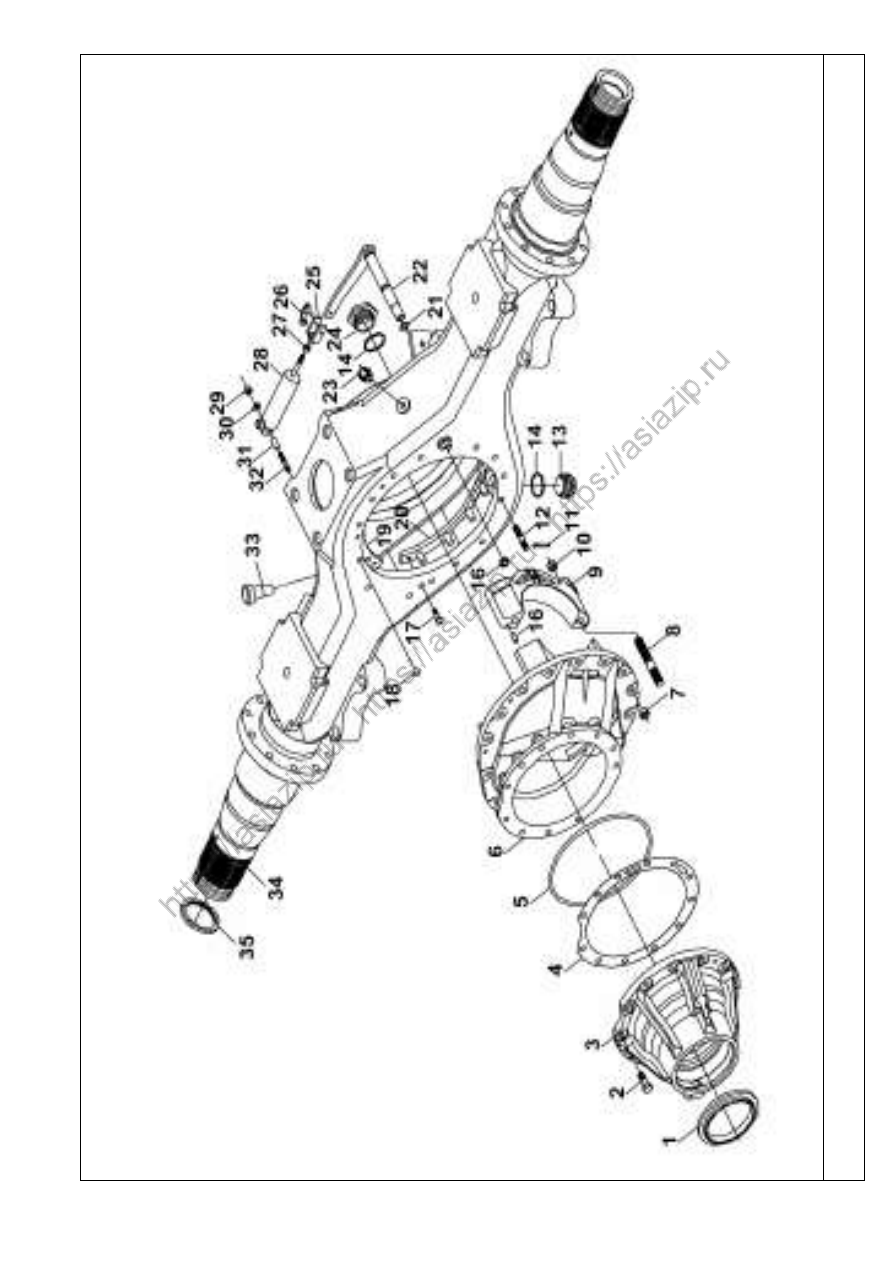

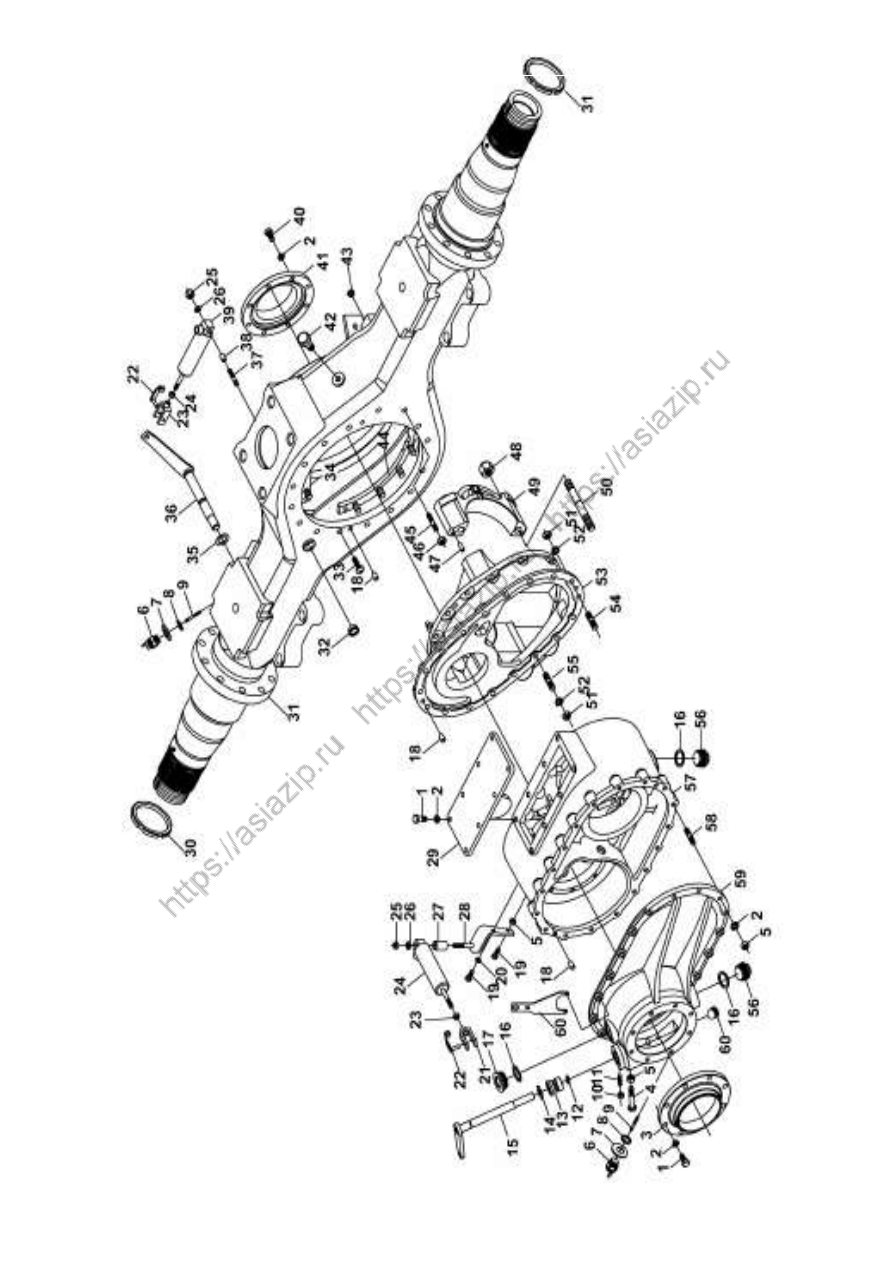

Таблица: “Картер заднего моста”


Н/п

Номер детали

Название детали

Количество

1

99012320121

Кольцо

1

2

Q150B1230TF 2

Болт

12

3

99012320103

Гнездо подшипника

1

4

99012320099

Регулировочная прокладка

По необходимости



99012320100

Регулировочная прокладка

По необходимости



99012320101

Регулировочная прокладка

По необходимости



99012320102

Регулировочная прокладка

По необходимости

5

99012320133

Соединительное кольцо

1

6

99012320097

Основной корпус замедлителя

1

7

90003888457

Гайка

16

8

Q12316120

Шпилька

4

9

99012320002

Крышка подшипника полуосевой
шестерни

2

10

Q58116

Гайка

4

11

Q5004030

Шплинт

4

12

Q1231230B

Шпилька

4

13

58633015

Магнитная резьбовая пробка

1

14

Q72336

Шайба

2

15

Q5210820

Прямой рессорный палец

4

16

90003989290

Стопорная пробка раструба

1

17

Q2540820

Винт с утопленной крестообразной
головкой

4

18

Q5211014

Прямой рессорный палец

1

19

99014330147

Фиксирующий дугообразный зажимной
хомут в сборе (верхний)

1

20

99014330146

Фиксирующий дугообразный зажимной
хомут в сборе (нижний)

1

21

680M3200015

Соединительное кольцо круглого сечения

1

22

99014330125

Управляющий стержень в сборе

1

23

DZ9112710020

Реле давления

1

24

81500010163

Резьбовая пробка

1

25

90003964418

Вилочный подвижный шарнир

1

26

780 350055

Потайной фиксатор ES

1

27

Q350B08T15

6-гранн ая низк ая гайка

1

28

79100360035

Пружинный энергоаккумулятор

1

29

Q33208

2-профильная мет аллическ ая к онтргайк а

1

30

Q40108

Плоская шайба

1

31

6100006008 4

Полая втулка

1

32

Q1200850F3

Шпилька с двойной головкой

1

33

99000330006

Вентиляционное отверстие в сборе

1



1 6 6

34

DZ9112330065

Картер заднего моста в сборе

1

35

380 932157

Круглая гайка (правая)

1





1 6 7















Р

и

с.

1

5

3

.

Д

и

ф

ф

ер

ен

ц

и

а

л

 з

а

д

н

ег

о

 м

о

ст

а

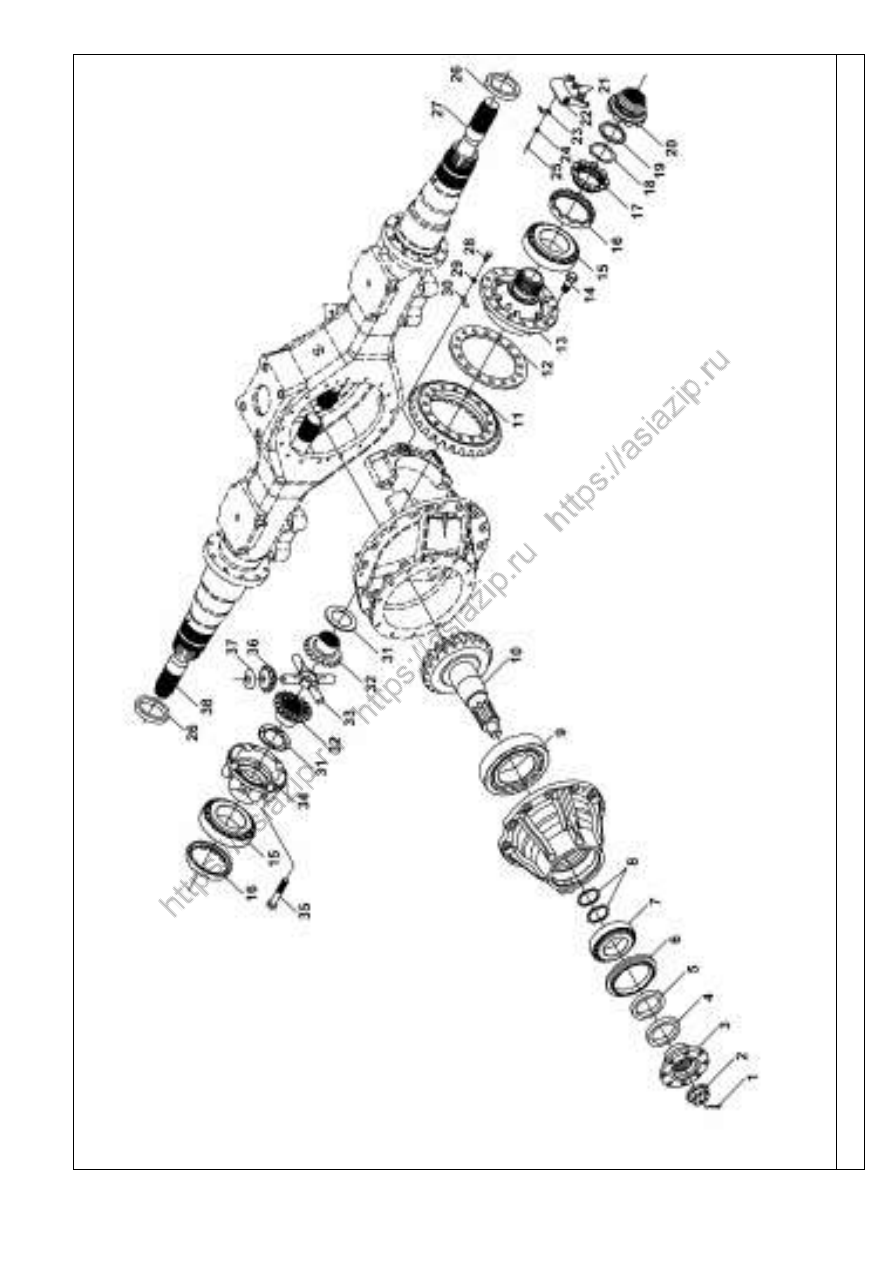

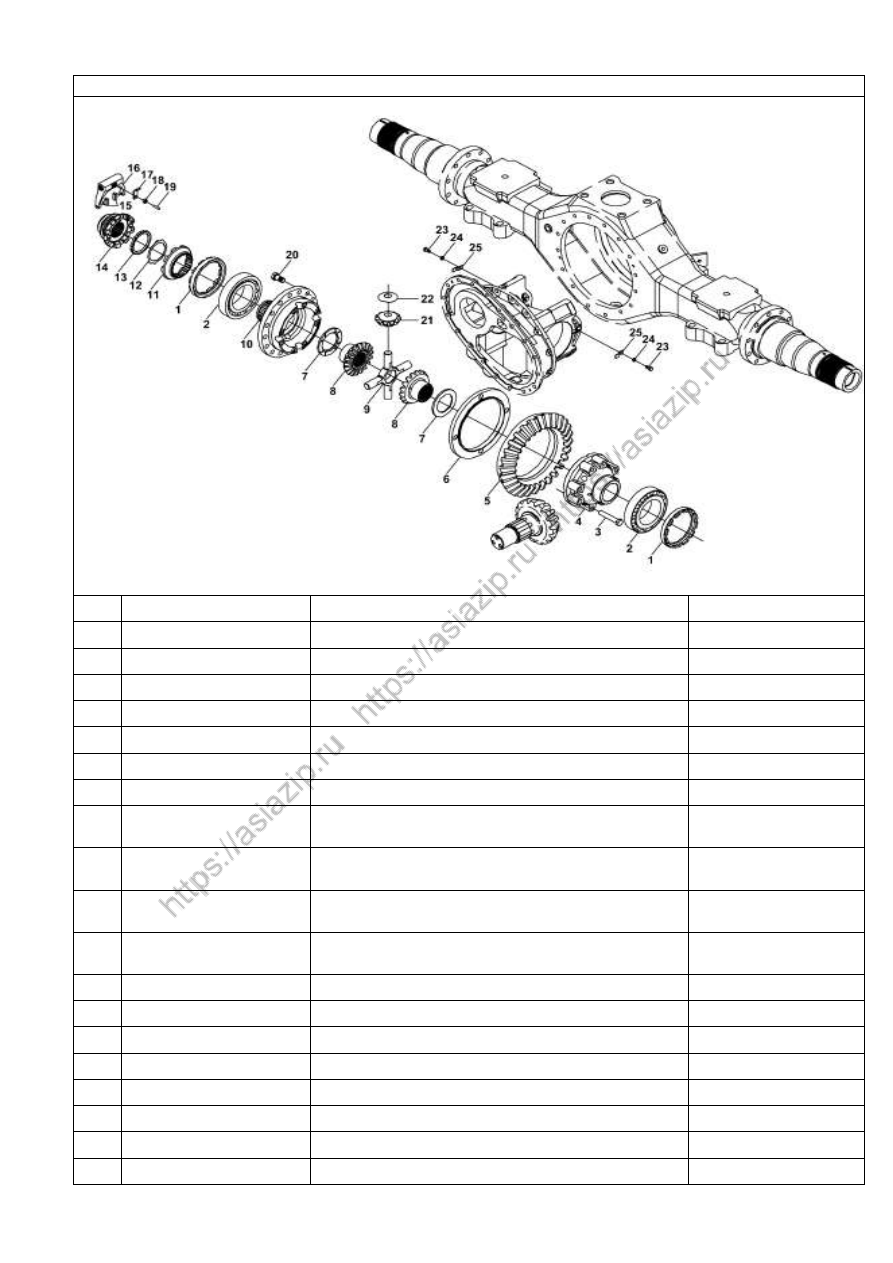

Таблица: “Дифференциал заднего моста”



1 6 8

Н/п

Номер детали

Название детали

Количество

1

Q5005055

Шплинт

1

2

79000320013

Гайка с фланцем

1

3

99014320261

Фланец в сборе Φ180

1

4

99012320184

Кольцевое соединение моста

1



99012320194

Кольцевое соединение моста

1

5

99112320030

Кольцевое соединение моста

1



99112320031

Кольцевое соединение моста

1

6

99012320121

Кольцо

1

7

90003326236

Конический роликоподшипник

1

8

880320002

Регулировочная распорная прокладка  По необходимости



880320003

Регулировочная распорная прокладка  По необходимости



880320004

Регулировочная распорная прокладка  По необходимости



880320005

Регулировочная распорная прокладка  По необходимости



880320006

Регулировочная распорная прокладка  По необходимости



880320007

Регулировочная распорная прокладка  По необходимости



880320008

Регулировочная распорная прокладка  По необходимости



880320009

Регулировочная распорная  прокладка  По необходимости



880320010

Регулировочная распорная  прокладка  По необходимости



880320011

Регулировочная распорная прокладка  По необходимости



880320012

Регулировочная распорная прокладка  По необходимости



880320013

Регулировочная распорная прокладка  По необходимости



880320014

Регулировочная распорная прокладка  По необходимости



880320015

Регулировочная распорная прокладка  По необходимости

9

90003326547

Конический подшипник

1

10

99012320124

Ведущая коническая шестерня
(I=5.73)

1

11

99012320035

Ведомая коническая шестерня
(I=5.73)

1

13

99012320197

Корпус дифференциала

1

14

DZ9114320011

Болт

16



DZ9114320012

Болт

16

15

90003326148

Конический подшипник

2

16

3809320159

Регулировочная гайка подшипника

2

17

3809320155

Регулировочная гайка



1

18

3809320158

Стопорная распорная втулка

1

19

3809320157

Гайка

1

20

3809320156

Муфта

1

21

1800320077

Вилка

2

22

99012320014

Вилка

1

23

99012320023

Пластина

1

24

Q340B08

Гайка

1

25

Q2800825

Винт

1

Продолжение таблицы: ”Дифференциал заднего моста ”



1 6 9

26

90003074340

Гайка

2

27

99112340004

Полуось заднего моста левая

1



Q150B0816

Болт

2

28

Q40308

Стопорная шайба

2

29

79000320027

Стопор

2

30

800 320131

Регулировочная прокладка

По необходимости

31

800 320012

Регулировочная прокладка

По необходимости



800 320132

Регулировочная прокладка

По необходимости



99012320129

Регулировочная прокладка

По необходимости



13809320169

Регулировочная прокладка

По необходимости

32

99012320009

Шестерня полуоси

2

33

99014320091

Крестовина дифференциала

1

34

99012320008

Чашка дифференциала (правая)

1

35

Q151B1480TF 2

Болт

8

36

99012320010

Сателлит

4

37

99012320150

Проставка сателлита

4

38

99112340005

Полуось заднего моста правая

1
































1 7 0



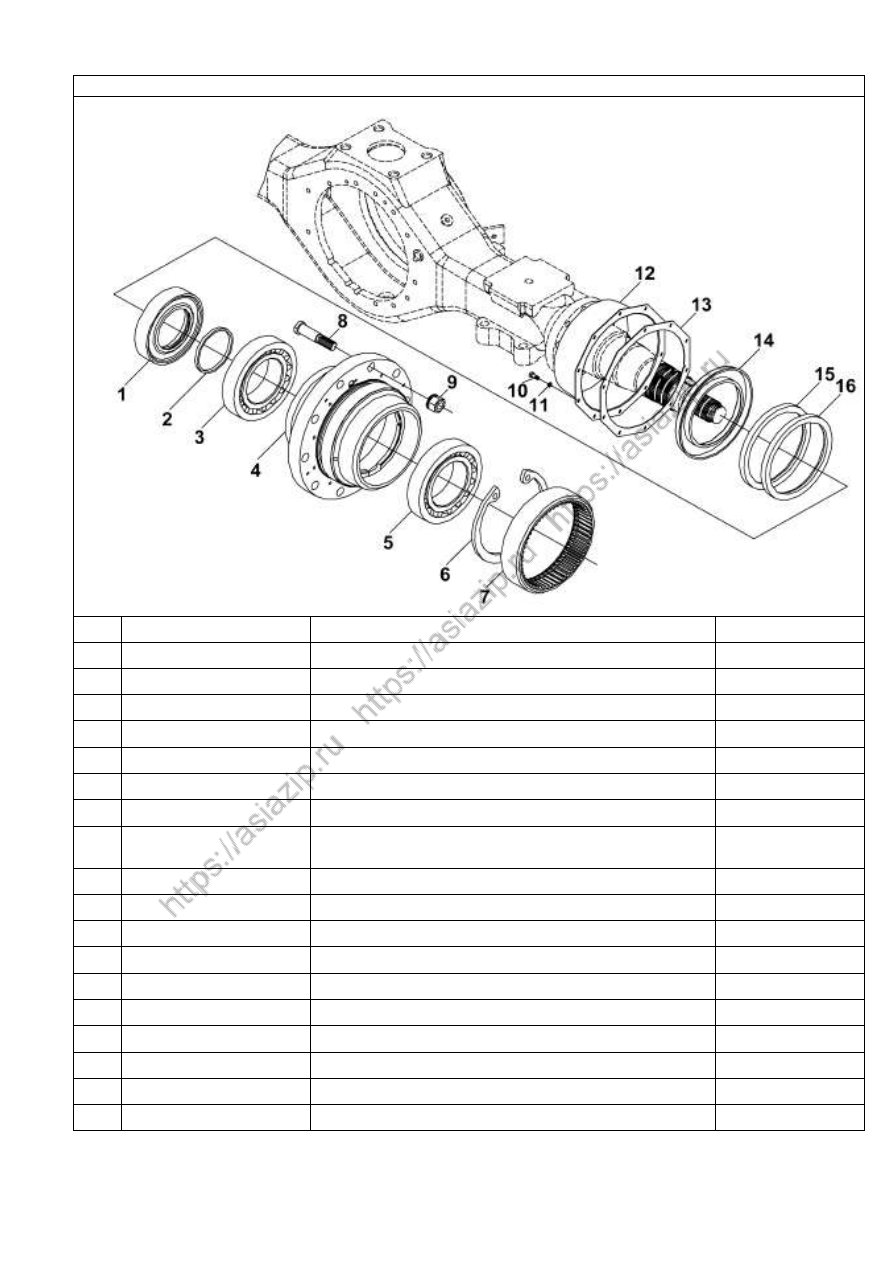

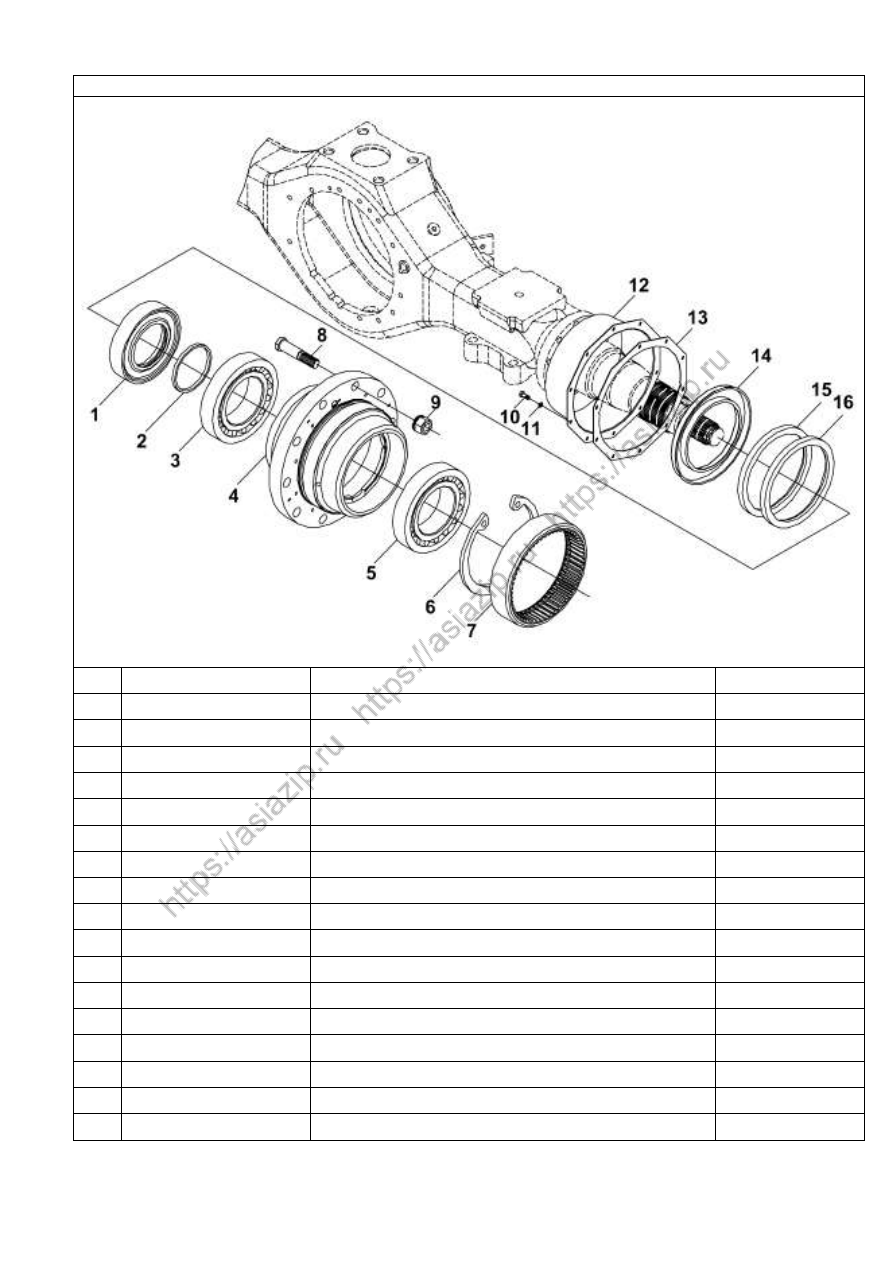

Рис.154. Ступица колёсного редуктора заднего моста



Н/п

Номер детали

Название детали

Количество

1

99012340017

Манжета ступицы

2

2

99012340027

Кольцо

2

3

90003326067

Подшипник

2

4

99012340082

Ступица заднего колеса

2



99112340011

Ступица заднего колеса с АБС

2

5

90003326167

Подшипник

2

6

880 420014

Стопорное кольцо

2

7

99012340121

Коронная шестерня с внутренним
зацеплением

2

8

99012340123

Шпилька колесная

20

9

DZ90003884160

Колесная гайка

20

10

Q150B0816

Болт

20

11

Q40308

Стопорная шайба

20

12

99012340021

Колпак

2

13

99012340020

Прокладка

2

14

99012340018

Манжета

2

15

90003078957R

Кольцо

1



90003078957L

Кольцо

1

16

99012340093

Кольцо

2







1 7 1

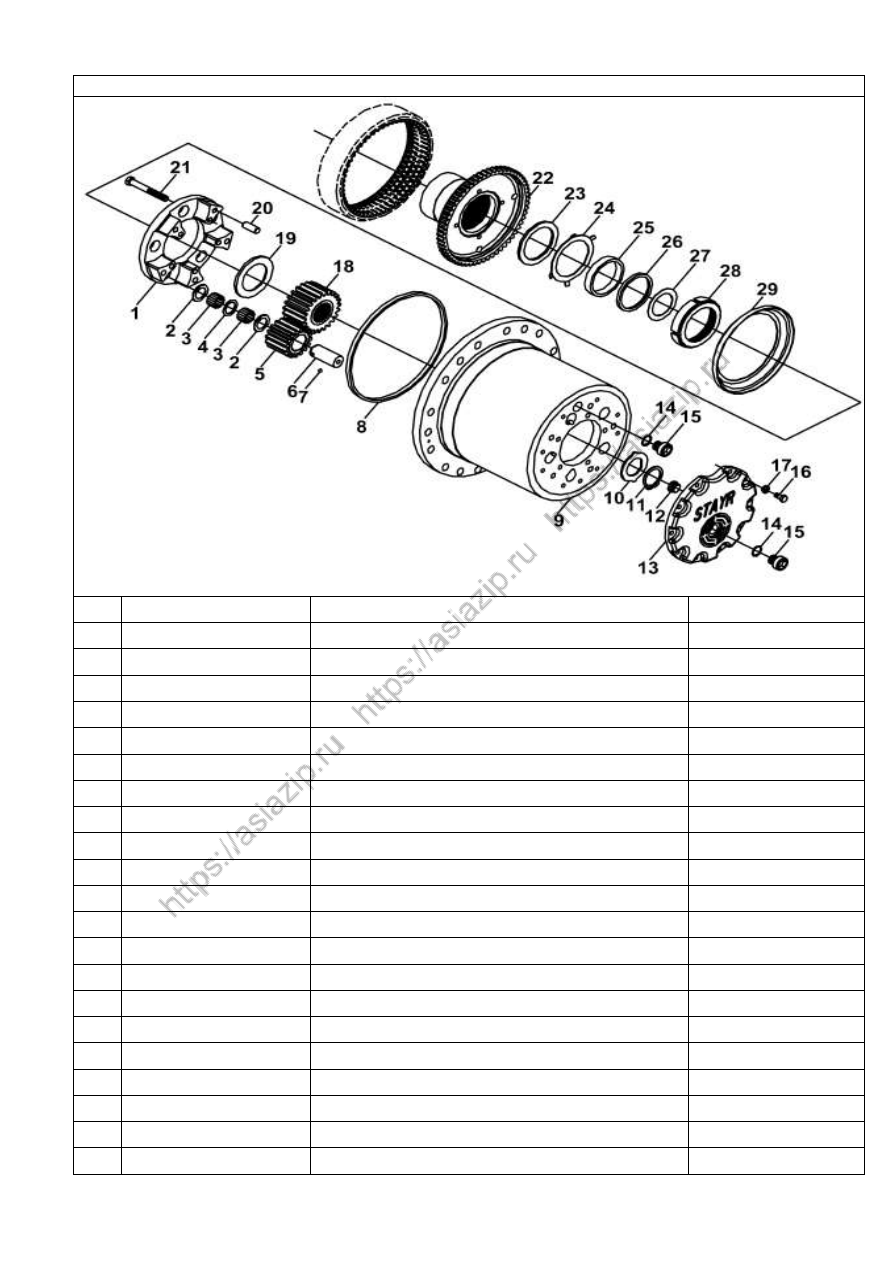

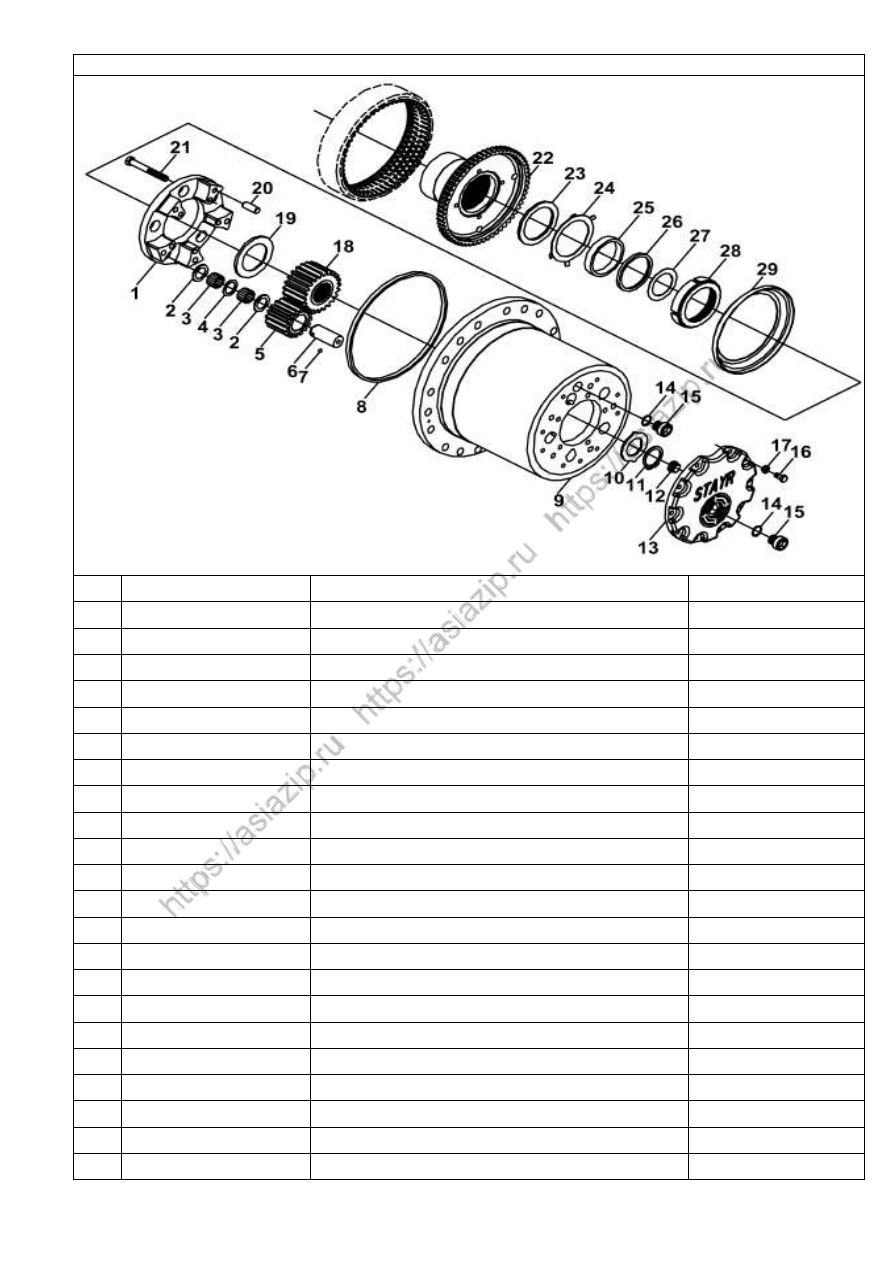

Рис.155. Колёсный редуктор



заднего моста



Н/п

Номер детали

Название детали

Количество

1

99112340018

Водило планетарной передачи

2

2

99012340075

Шайба

20

3

99934013

Игольчатый подшипник

20

4

99012340077

Шайба

10

5

99012340122

Сателлит

10

6

99012340004

Ось

10

7

90003330148

Шаровой наконечник

10

8

99012340029

Распорное кольцо

2

9

99012340069

Барабан

2

10

880 410097

Шайба

2

11

90003933351

Стопорное кольцо

2

12

99012340011

Разборный штифт торцевой крышки

2

13

99112340001

Крышка

2

14

90003098026

Шайба

4

15

90003961309

Пробка

4

16

Q150B1018

Болт

20

17

Q40310

Пружинная шайба

20

18

99012340005

Солнечная шестерня

2

19

99012340076

Шайба солнечной шестерни

2

20

Q5211435

Ось

10

21

Q151C1295TF 2

Болт

10

22

99112340020

Опора

2



1 7 2

Продолжение таблицы:  “Колёсный редуктор”


23

99012340067

Распорное кольцо

2

24

880 420033

Уплотнительное кольцо шестерни с
внутренним зацеплением

2

25

880 420034

Упорное защитное кольцо

2

26

680 340015

Упорная шайба

2

27

680 340015

Регулировочная шайба

По необходимости



680 340016

Регулировочная шайба

По необходимости



6803 40017

Регулировочная шайба

По необходимости



680 340018

Регулировочная шайба

По необходимости



680 340187

Регулировочная  шайба

По необходимости

28

680 340013

Круглая гайка

2

29

880 420027

Маслоотражатель

2





































1 7 3



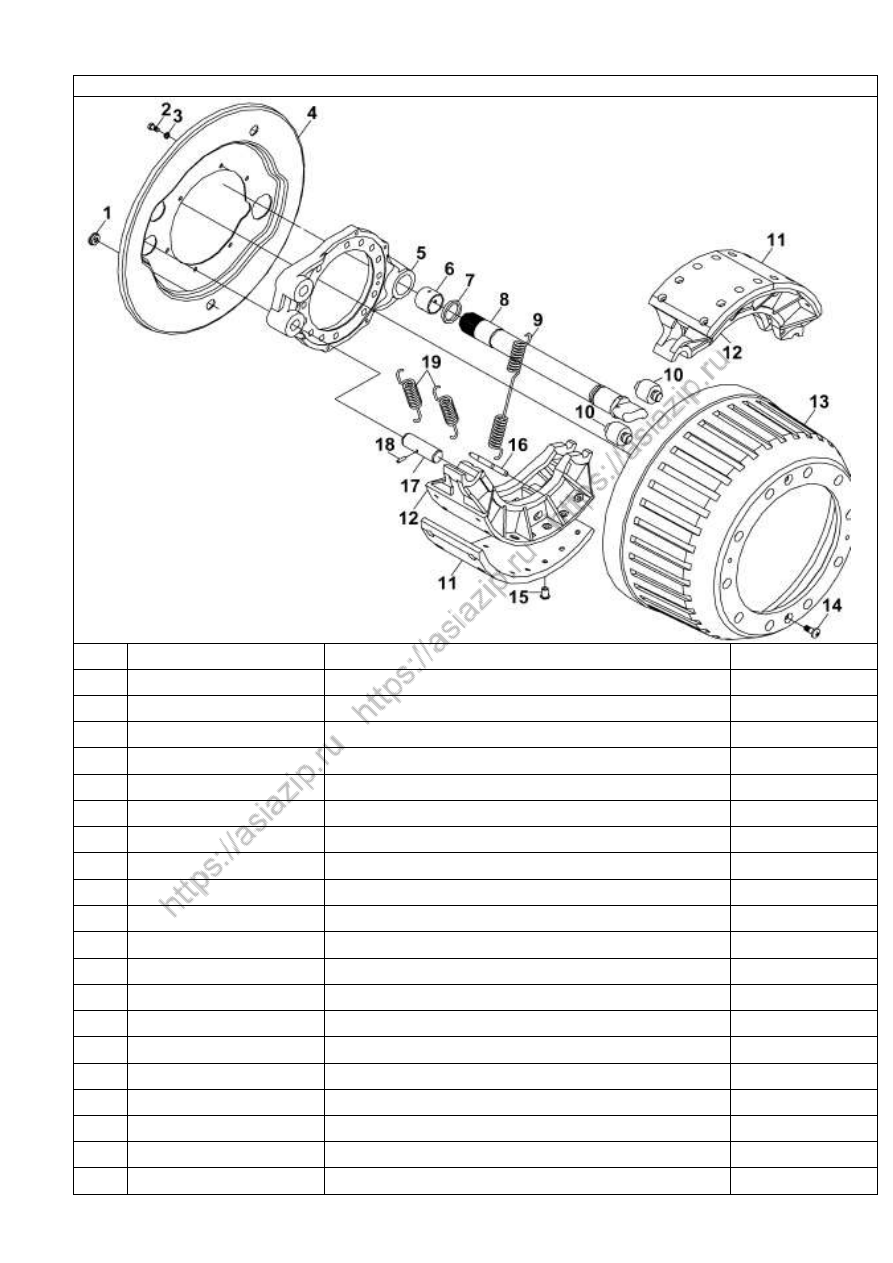

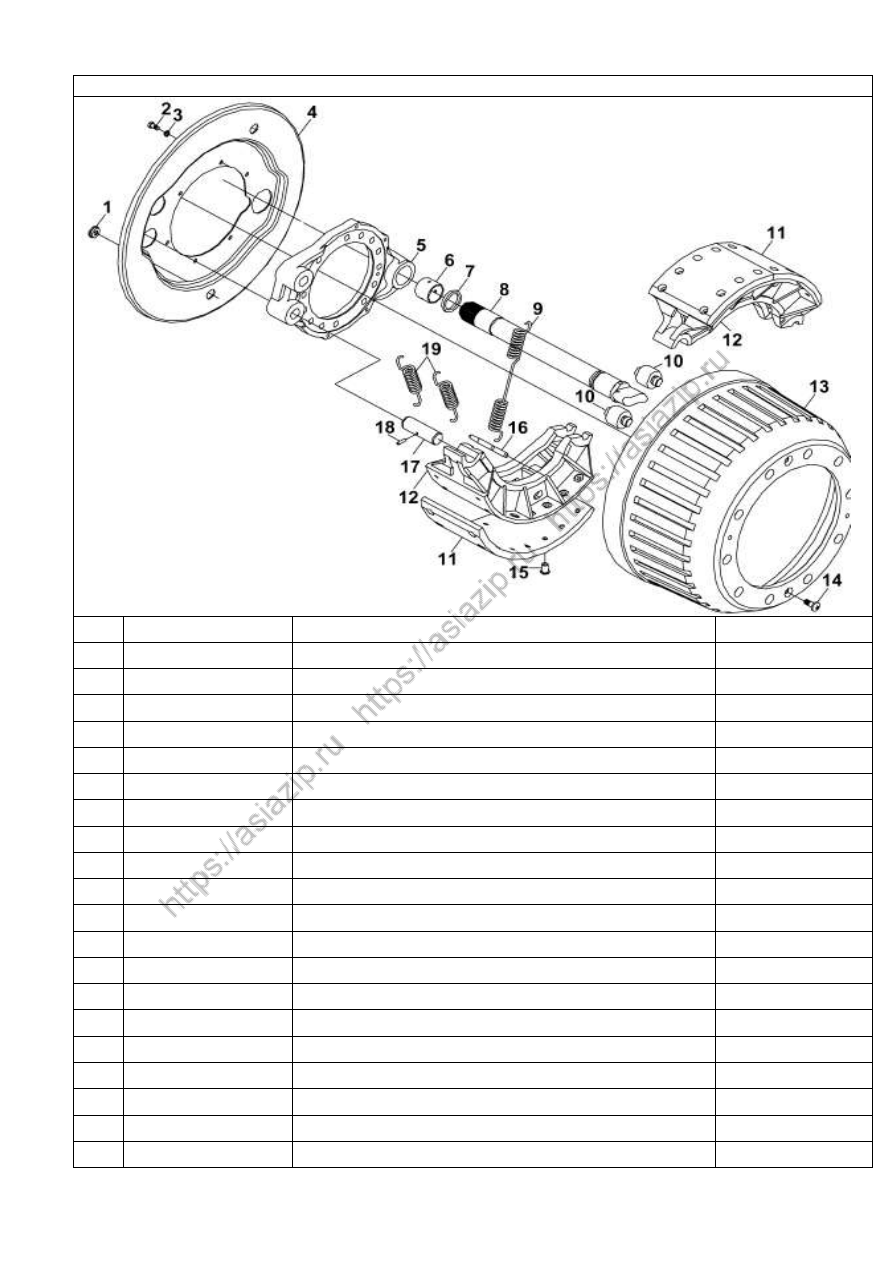

Рис.156. Тормоза заднего моста



Н/п

Номер детали

Название детали

Количество

1

880340037

Втулка

4

2

Q150B0816

Болт

12

3

Q40308

Шайба пружинная

12

4

DZ9160340018

Щит

2

5

DZ9160340062

Суппорт

2

6

DZ9100340017

Втулка

2

7

880440010

Втулка

2

8

DZ9112340137

Ось тормозного кулака (левый)

1



DZ9112340138

Ось тормозного кулака (правый)

1

9

880440012

Пружина

2

10

99000340027

Ось

4

11

DZ9160340068

Накладка

8

12

DZ9160340061

Колодка

4

13

DZ9160340006

Тормозной барабан

2

14

Q2541020

Винт

4

15

89000340068

Заклёпка

64

16

880440032

Ось

4

17

99000340064

Ось

4

18

Q5280624

Палец

4

19

DZ9160340049   Пр ужина фиксатора

4





1 7 4

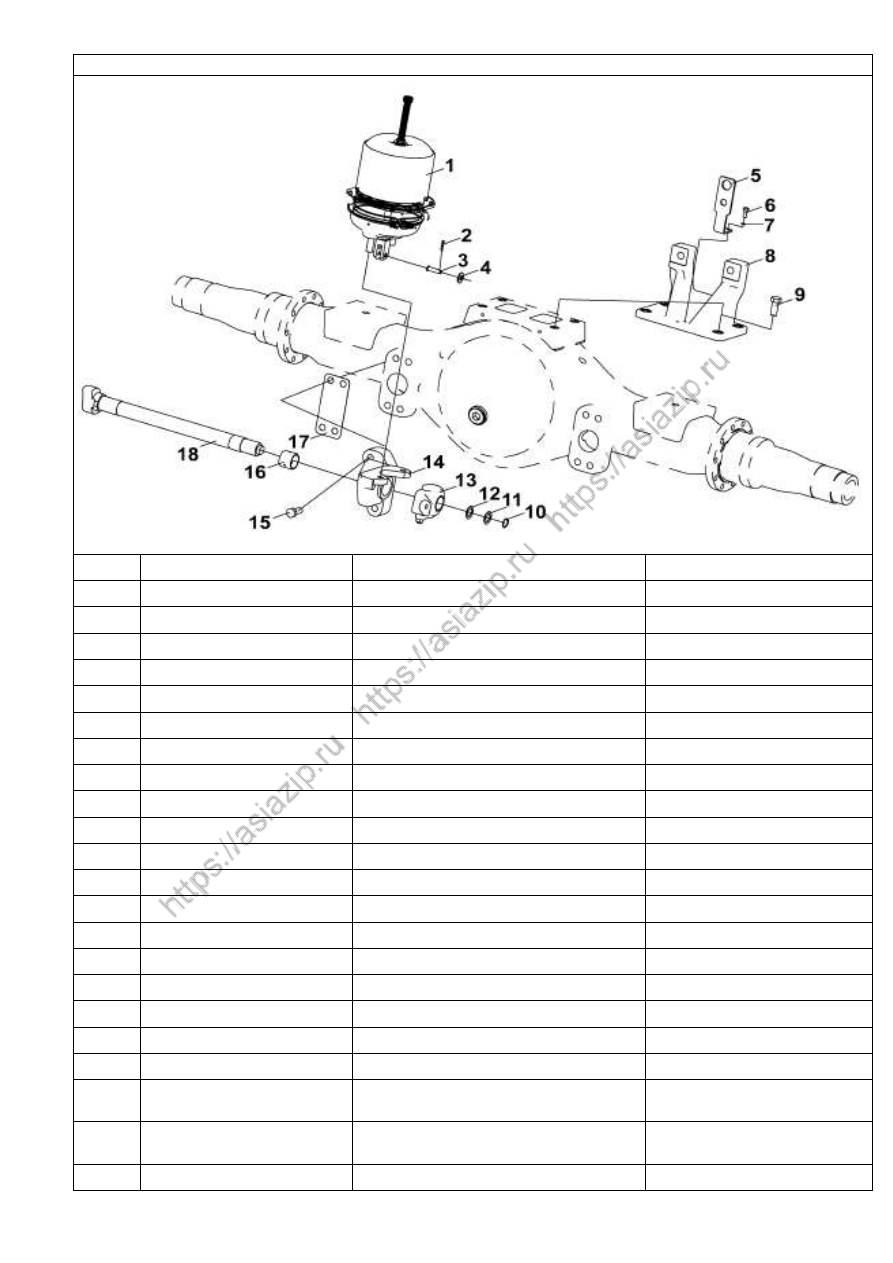

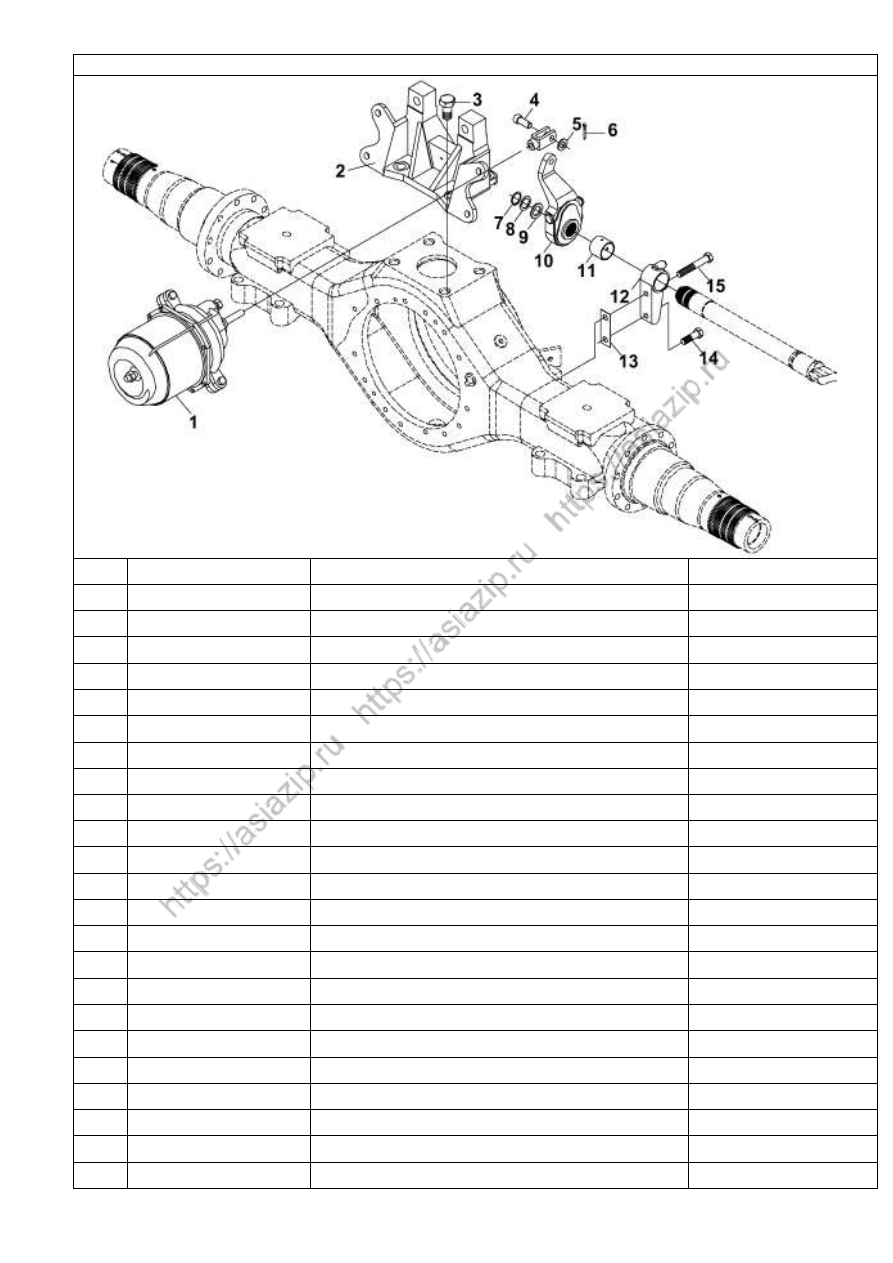

Рис.157. Привод тормозов заднего моста



Н/п

Номер детали

Название детали

Количество

1

DZ9 114360310

Тормозная камера

2

2

Q500422

Шплинт

2

3

90003903661

Палец

2

4

Q40114

Шайба

2

5

DZ9112330188

Кронштейн

1

6

Q150B0816

Болт

2

7

Q40308

Шайба пружинная

2

8

DZ9114340152

Кронштейн

1

9

Q151B2040TF 2

Болт

4

10

Q43125

Пружинное кольцо

2

11

803228

Регулировочная шайба

По необходимости



803229

Регулировочная шайба

По необходимости



803230

Регулировочная шайба

По необходимости



803246

Регулировочная шайба

По необходимости

12

880340022

Шайба

2

13

99000340057

Рычаг (правый) в сборе

1



9900034005 6

Рычаг (левый) в сборе

1



AZ9100340065

Рычаг (правый)





AZ9100340066

Рычаг (левый)



14

DZ9114340242

Опора тормозной камеры
(левая)

1



DZ9114340243

Опора тормозной камеры
(правая)

1

15

Q151B1870TF 2

Болт

4



1 7 5

Продолжение таблицы: ”

 П ри вод то рм о з ов  заднего  моста

”



16

DZ9100340017

Втулка

2

17

DZ9114340300

Регулировочная прокладка

По необходимости



DZ9114340301

Регулировочная прокладка

По необходимости



DZ9114340302

Регулировочная прокладка

По необходимости

18

DZ9112340137

Валик тормозного кулака
(левый)

1



DZ9112340138

Валик тормозного кулака
(правый)

1





Рис.158. Кронштейны подвески заднего моста



Н/п

Номер детали

Название детали

Количество

1

DZ9112520601

Кронштейн рессоры (левый)

1



DZ9112520602

Кронштейн рессоры (правого)

1

2

99014520256

Оська

2

5

DZ9112330296

Кронштейн реактивной штанги

2

6

GB5785 -86

Болт M22×1.5×220

8





1 7 6



Рис.159. Средний мост в сборе



Н/п  Номер детали

Название детали

Количество

1

2500010 -ZB 302

Средний мост

1





1 7 7



























































 Р

и

с.

1

6

0

.

К

а

р

т

ер

 с

р

ед

н

ег

о

 м

о

ст

а







1 7 8

Таблица: “Картер среднего моста”

/п

Номер детали

Название детали

Количество

1

Q150B1025

Болт

8

2

Q40310

Шайба

25

3

99014320175

Торцевая крышка

1

4

Q150B1050

Болт

1

5

Q340B10

Гайка

20

6

DZ9112710020

Втулка

2

7

Q72318

Шайба

2

8

Q43705

Кольцо

2

9

69000330008

Палец (для категории 13 т)

2

10

Q340B08

Гайка

1

11

GB75 -8 5

Винт M18 ×20

1

12

Q43117

Втулка

1

13

2700320037

Втулка

1

14

288730062

Соединительное кольцо

1

15

99014320076

Коромысло блокировки
дифференциала

1

16

Q72336

Уплотнительная шайба

3

17

5863315

Магнитная пробка

3

18

Q5211016

Палец

4

19

Q150B0818

Болт

2

20

Q40308

Стопорная шайба

2

21

90003964418

Вилка

2

22

780 350055

Потайной фиксатор

2

23

Q350B08T15

Гайка

2

24

79100360018

Рабочий цилиндр

2

25

Q33208

Гайка

2

26

Q40108

Шайба

2

27

61000060072

Втулка

1

28

99014320156

Кронштейн

1

29

AZ911430178

Крышка

1

30

680 340013

Гайка

2

31

DZ9114330208

Картер среднего моста

1

32

90003989290

Пробка

1

33

Q2540820

Винт

4

34

990143330147

Дугообразный крепёжный зажим
(верхний)

1

35

680m330015

Соединительное кольцо

1

36

99014330125

Рычаг в сборе

1

37

Q1200850F3

Шпилька

1

38

61000060084

Втулка

1

39

79100360018

Рабочий цилиндр

1

40

Q150B1025

Болт

8



1 7 9

Продолжение таблицы: “Картер среднего моста”

41

99014320141

Крышка подшипника

1

42

99000330006

Сапун

1

43

90003962021

Пробка

1

44

99014330146

Дугообразный крепёжный зажим
(нижний)

1

45

90003810631

Шпилька

8

46

90003888457

Гайка

3

47

Q5210820

Палец

4

48

90003888459

Гайка

4

49

99012320002

Крышка подшипника дифференциала

2

50

Q12316120

Шпилька

4

51

Q340B12

Гайка

18

52

Q40312

Шайба

18

53

99014320119

Картер

1

54

Q1201225F3

Шпилька

14

55

Q1201230F3

Шпилька

4

56

586330015

Магнитная пробка

3

57

99014320259

Картер редуктора

1

58

Q1201028F3

Шпилька

18

59

99014320144

Крышка картера

1

60

DZ9112330187

Кронштейн

1

60



Заглушка

1




























1 8 0



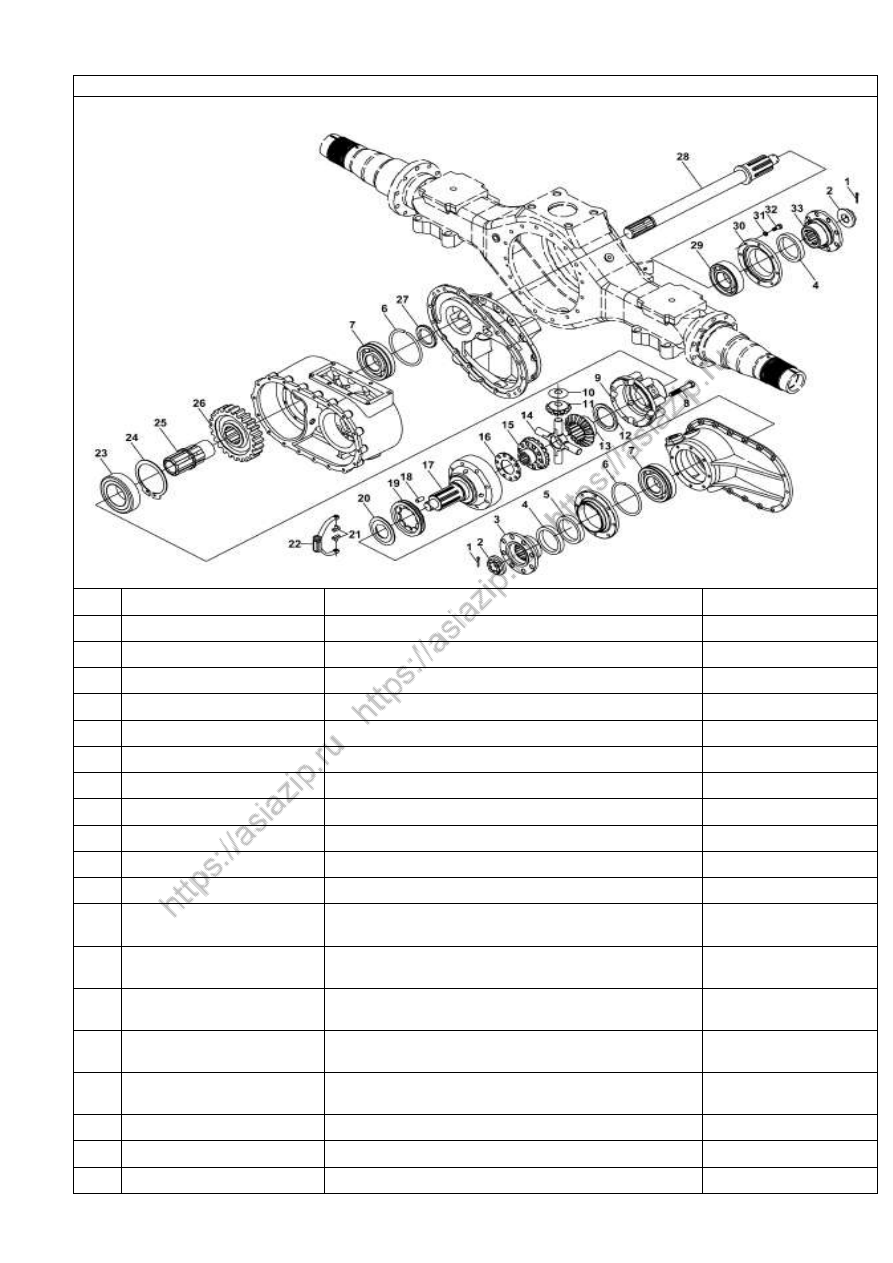

Рис.161. П

ривод среднего моста





Н/п

Номер детали

Название детали

Количество

1

Q5005056

Шплинт

1

2

79000320013

Гайка

1

3

DZ911220134

Фланец

1

4

90003078772

Манжета

1

5

90003070026

Манжета

1

6

Q433130

Кольцо

1

7

6312N GB/T276 -9 4

Подшипник скольжения

2

8

Q151B1480TF 2

Болт

8

9

99014320130

Корпус дифференциала

1

10

99012320150

Втулка

4

11

99012320010

Сателлит

4

12

99014320071

Регулировочная шайба

По

необходимости



99014320072

Регулировочная шайба

По

необходимости



99014320073

Регулировочная шайба

По

необходимости



99014320073

Регулировочная шайба

По

необходимости



99014320210

Регулировочная шайба

По

необходимости

13

99014320059

Шестерня (задняя)

1

14

99014320091

Крестовина сателлитов

1

15

99014320032

Шестерня (передняя)

1



1 8 1

Продолжение таблицы: “

П

ривод среднего моста”



16

99014320067

Регулировочная шайба

По необходимости



99014320068

Регулировочная шайба

По необходимости



99014320069

Регулировочная шайба

По необходимости



99014320070

Регулировочная шайба

По необходимости



99014320211

Регулировочная шайба

По необходимости

17

99014320139

Корпус дифференциала

1

18

288 320106

Штифт

10

19

288 320105

Стопорное кольцо

1

20

99014320061

Распорное кольцо

1

21

18003277

Вильчатый передвижной блок

2

22

99014320053

Вилка

1

23

6019-Z GB/ T276 -94   Подшипник с п ыл езащитной к рышк ой

1

24

Q433130

Стопорное кольцо

2

25

99014320135

Вал

1

26

99014320209

Шестерня

1

27

99012250031

Корончатая гайка

1

28

99004320031

Вал

1

29

6212-GB/T276 -94

Подшипник

1

30

99014320141

Крышка подшипника

1

31

Q40310

Шайба

8

32

Q150B1025

Болт

8

33

DZ9114320154

Фланец в сборе Φ180

1
























1 8 2



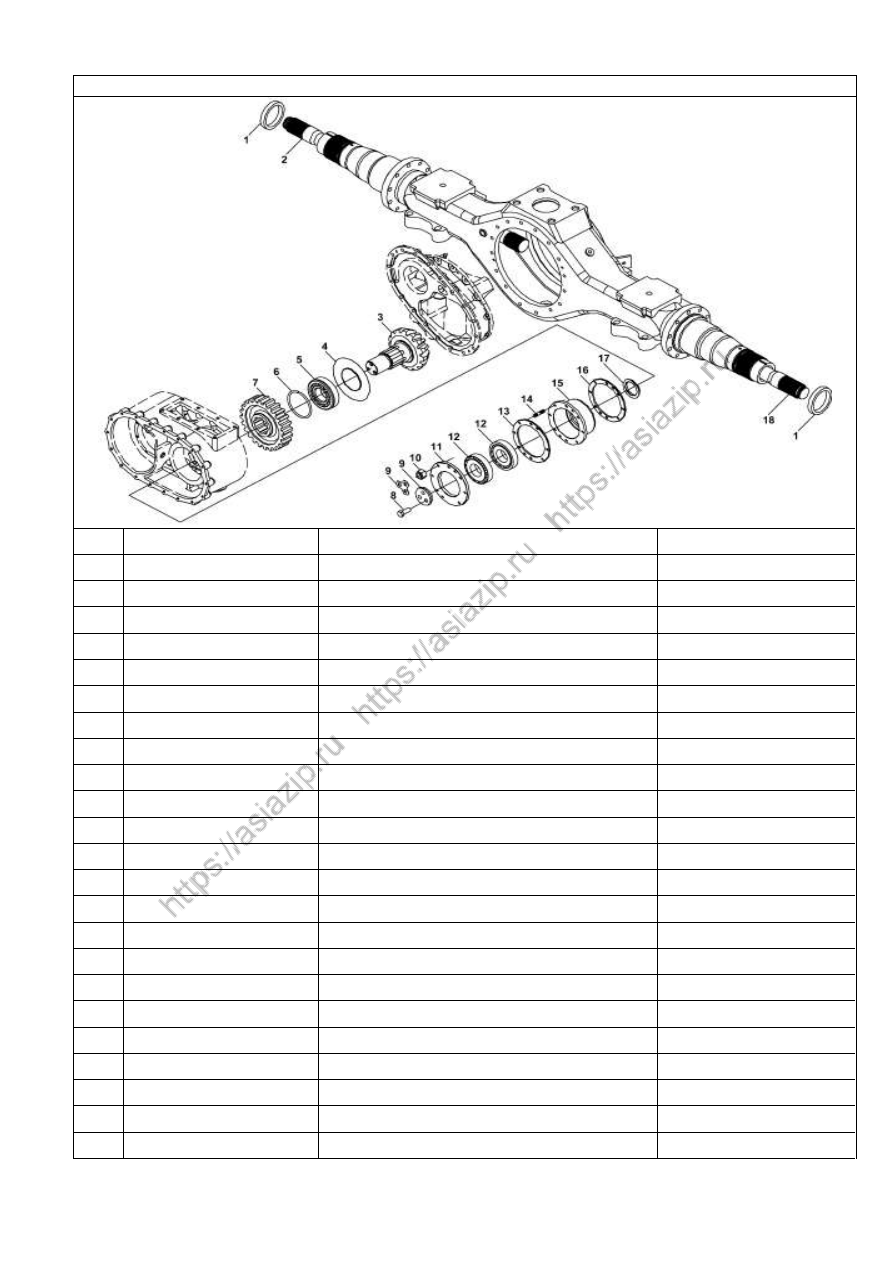

Рис.162. Механизм привода среднего моста



Н/п

Номер детали

Название детали

Количество

1

90003074340

Кольцо

2

2

DZ9112340222

Полуось (правая)

1

3

99014320125

Коническая шестерня

1

4

99014320174

Маслоотражатель

1

5

99014320257

Подшипник

1

6

99014320256

Кольцо

1

7

99014320208

Ведомая шестерня

1

8

Q150B1430TF 2

Болт

3

9

AZ9114320002

Стопор

1

9

780 320088

Втулка

1

10

Q33210

Гайка

8

11

99014320128

Кольцо

1

12

31311 GB/T297 -94

Подшипник

2

13

11800320131

Регулировочная распорная втулка

По необходимости



99014320131

Регулировочная распорная втулка

По необходимости



99014320132

Регулировочная распорная втулка

По необходимости



99014320133

Регулировочная распорная втулка

По необходимости



99014320134

Регулировочная распорная втулка

По необходимости

14

Q1201040F3

Шпилька

8

15

99014320129

Вкладыш

1

16



Прокладка регулировочная

По необходимости

17

99014320140

Упорная шайба

1

18

DZ9112340221

Полуось (левая)

1





1 8 3



Рис.163. Дифференциал среднего моста



Н/п

Номер детали

Название детали

Количество

1

13809320159

Регулировочная гайка

2

2

32213 GB/T297 -94   Конический подши пник

2

3

DZ9114320111

Болт

8



DZ9114320012

Болт

16

4

99012320008

Корпус дифференциала

1

5

99014320126

Ведомая коническая шестерня

1

6

99014320153

Распорная шайба

1

7

180 320012

Регулировочная распорная  шайба

По

необходимости



180 320131

Регулировочная распорная втулка

По

необходимости



180 320132

Регулировочная распорная втулка

По

необходимости



3809 320189

Регулировочная распорная втулка

По

необходимости

8

99012320009

Шестерня полуоси

2

9

99014320091

Крестовина сателлита

1

10

99014320127

Корпус дифференциала

1

11

13809320155

Корончатая шестерня

1

12

13809320158

Стопорная шайба

1

13

13809320157

Регулировочная гайка

1

14

13809320156

Муфта

1

15

800 320077

Блок скользящих контактов

2



1 8 4

Продолжение таблицы: ” Дифференциал среднего моста”


16

99012320014

Вилка

1

17

99012320023

Стопорная пластина

1

18

Q340B8

Гайка

1

19

Q2800825

Винт

1

20

DZ9114320111

Болт

16

21

99012320010

Сателлит

4

22

99012320150

Втулка

4

23

Q150B0816

Болт

2

24

Q40308

Шайба

2

25

79000320027

Стопорная пластина

2












1 8 5



Рис.164.  Колёсный редуктор среднего моста



Н/п

Номер детали

Название детали

Количество

1

99012340017

Манжета ступицы

2

2

99012340027

Кольцо

2

3

90003326067

Подшипник

2

4

99012340082

Ступица

2



99112340011

Ступица АБС

2

5

90003326167

Подшипник

2

6

880 420014

Стопорное кольцо

2

7

99012340121

Шестерня с внутренним зацеплением

2

8

99012340123

Шпилька колесная

20

9

DZ90003884160

Колесная гайка

20

10

Q150B0816

Болт

20

11

Q40308

Стопорная шайба

20

12

99012340021

Колпак



2

13

99012340020

Прокладка

2

14

99012340018

Маслоотражатель

2

15

99012340094

Кольцо

2

16

99012340093

Кольцо

2






1 8 6



Рис.165. Колёсный редуктор среднего моста



Н/п

Номер детали

Название детали

Количество

1

99112340018

Водило планетарной передачи

2

2

99012340075

Шайба

20

3

99934013

Игольчатый подшипник

20

4

99012340077

Шайба

10

5

99012340122

Сателлит

10

6

99012340004

Ось

10

7

90003330148

Шаровой наконечник

10

8

99012340029

Распорное кольцо

2

9

99012340069

Барабан

2

10

880 410097

Шайба

2

11

90003933351

Стопорное кольцо

2

12

99012340011

Разборный штифт торцевой крышки

2

13

99112340001

Крышка

2

14

90003098026

Шайба

4

15

90003961309

Пробка

4

16

Q150B1018

Болт

20

17

Q40310

Пружинная шайба

20

18

99012340005

Солнечная шестерня

2

19

99012340076

Шайба солнечной шестерни

2

20

Q5211435

Ось

10

21

Q151C1295TF 2

Болт

10



1 8 7

Продолжение таблицы: “Колёсный редуктор среднего моста”


22

99112340020

Опора

2

23

99012340067

Распорное кольцо

2

24

880 420033

Уплотнительное кольцо шестерни с
внутренним зацеплением

2

25

880 420034

Упорное защитное кольцо

2

26

680 340015

Упорная шайба

2

27

680 340015

Регулировочная шайба

По необходимости



680 340016

Регулировочная шайба

По необходимости



6803 40017

Регулировочная шайба

По необходимости



680 340018

Регулировочная шайба

По необходимости



680 340187

Регулировочная  шайба

По необходимости

28

680 340013

Круглая гайка

2

29

880 420027

Маслоотражатель

2




































1 8 8



Рис.166. Тормоза среднего моста



Н/п

Номер детали

Название детали

Количество

1

880340037

Втулка

4

2

Q150B0816

Болт

12

3

Q40308

Шайба пружинная

12

4

DZ9160340018

Пыльник ограничителя

2

5

DZ9160340062

Электромагнитный тормоз

2

6

DZ9100340017

Втулка

2

7

880440010

Распорка

2

8

DZ9112340137

Ось тормозного кулака (левый)

1



DZ9112340138

Ось тормозного кулака (правый)

1

9

880440012

Пружина

2

10

99000340027

Ось

4

11

DZ9160340068

Накладка

8

12

DZ9160340061

Колодка

4

13

DZ9160340006

Тормозной барабан

2

14

Q2541020

Винт

4

15

8900034006 8

Заклёпка

64

16

880440032

Ось

4

17

99000340064

Ось

4

18

Q5280624

Палец

4

19

DZ9160340049

Пружина фиксатора

4



1 8 9

Рис.167. Привод тормозов среднего моста



Н/п

Номер детали

Название детали

Количество

1

DZ9114361303

Тормозная камера

1



DZ9114361304

Тормозная камера

1

2

99014340042

Кронштейн

1

3

Q151B2040TF 2

Болт

4

4

90003903661

Штифт

2

5

Q40114

Шайба

2

6

Q500422

Шплинт

2

7

Q43125

Кольцо

2

8

803228

Регулировочная шайба

По необходимости



803229

Регулировочная шайба

По необходимости



803230

Регулировочная шайба

По необходимости



803246

Регулировочная шайба

По необходимости

9

880340022

Шайба

2

10

99000340057

Рычаг (правый)

1



99000340056

Рычаг (левый)

1

11

DZ9100340017

Втулка

2

12

99014340041

Кронштейн

2

13

880340031

Регулировочная пластина

По необходимости



880340032

Регулировочная пластина

По необходимости



880340033

Регулировочная пластина

По необходимости



880340034

Регулировочная пластина

По необходимости

14

Q151B1440

Болт

2

15

Q151B1490

Болт

2



1 9 0



Рис.168. Кронштейны подвески среднего моста



Н/п

Номер детали

Название детали

Количество

1

DZ9112520601

Кронштейн рессоры (левый)

1



DZ9112520602

Кронштейн рессоры (правого)

1

2

99014520256

Оська

2

5

DZ9112330296

Кронштейн реактивной штанги

2

6

GB5785 -86

Болт M22×1.5×220

8



























1 9 1



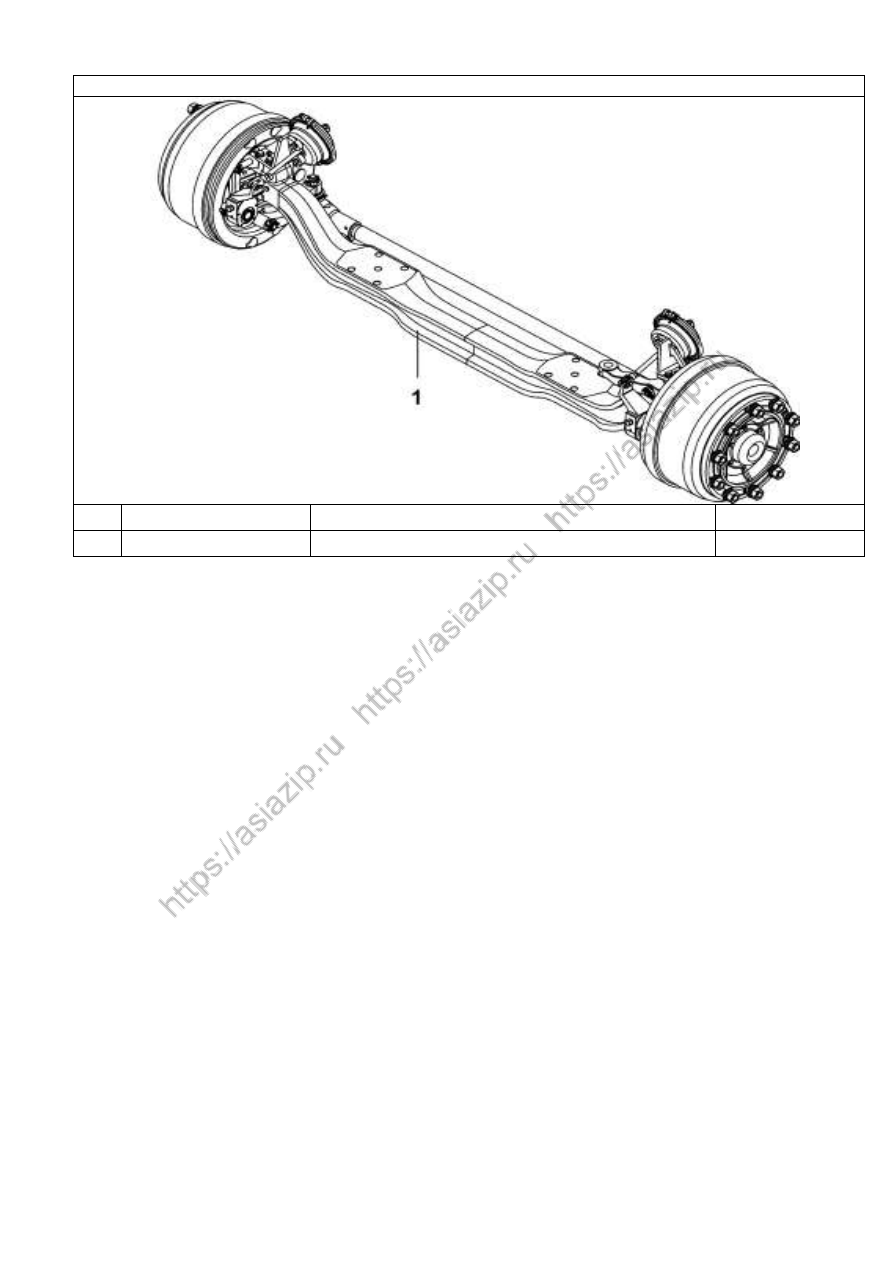

Рис.169. Передний мост в сборе



Н/п

Номер детали

Название детали

Количество

1

30ZB4 -00005

Передний мост в сборе

1


































1 9 2

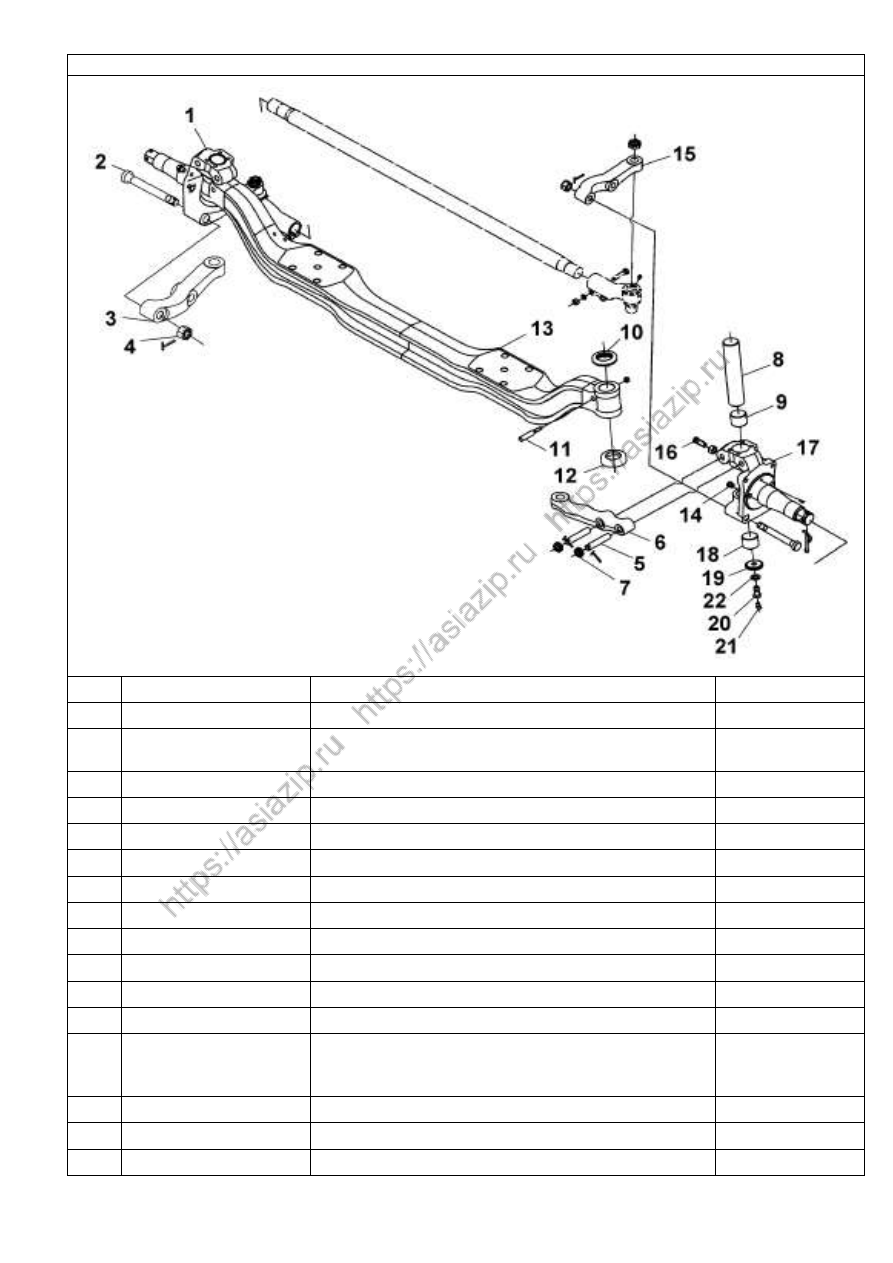

Рис.170. Передний мост



Н/п

Номер детали

Название детали

Количество

1

30ZB3 -01016

Поворотный кулак (правый)

1



30ZB3 -01018

Правое поворотное шарнирное
соединение

1

2

30ZB1 -01043

Болт

4

3

30Z01-01042

Поворотный рычаг (правый)

1

4

30N-01045

Гайка с прорезью

4



Q500B0440

Шплинт

4

5

30N-01048

Шпилька

2

6

30ZB3 -01044

Рычаг

1

7

30N-0104 9

Гайка с прорезью

2



Q500B0440

Шплинт

2

8

30Z01-01021

Шкворень

2

9

30Z01-01019

Верхняя втулка

2

10

30Z01-

01022~01029,

01052~01054

Регулировочная втулка поворотного
кулака

1 для каждого

11

30J -01031

Клиновой стопорный штифт

2



Q40110

Шайба

2



Q40310

Стопорная шайба

2















содержание      ..     4      5      6      7     ..
