Самосвал DFL3251A марки DONGFENG. Каталог запчастей - часть 5



1 2 9


\

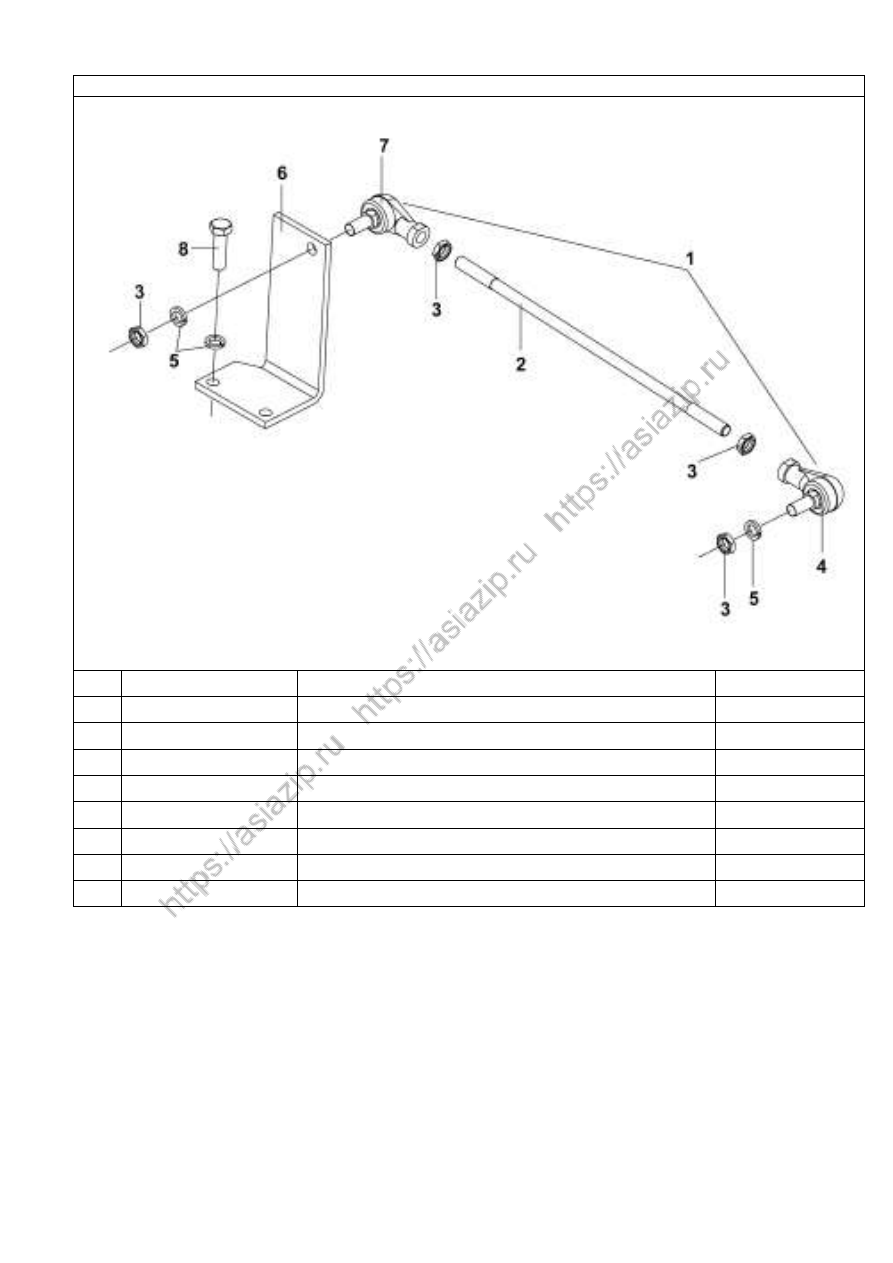

Рис.115. Стабилизатор кулисы



Н/п

Номер детали

Название детали

Количество

1

1703110 -ZB 3E0

Тяга в сборе

1

2

1703111 -ZB 3E0

Тяга

1

3

Q350B10

Гайка

4

4

17N-03100-B

Наконечник

1

5

Q40310

Стопорная шайба

4

6

17ZB1 -0 3071-B

Кронштейн

1

7

17N-03105-B

Наконечник

1

8

Q150B1035

Болт

2



1 3 0



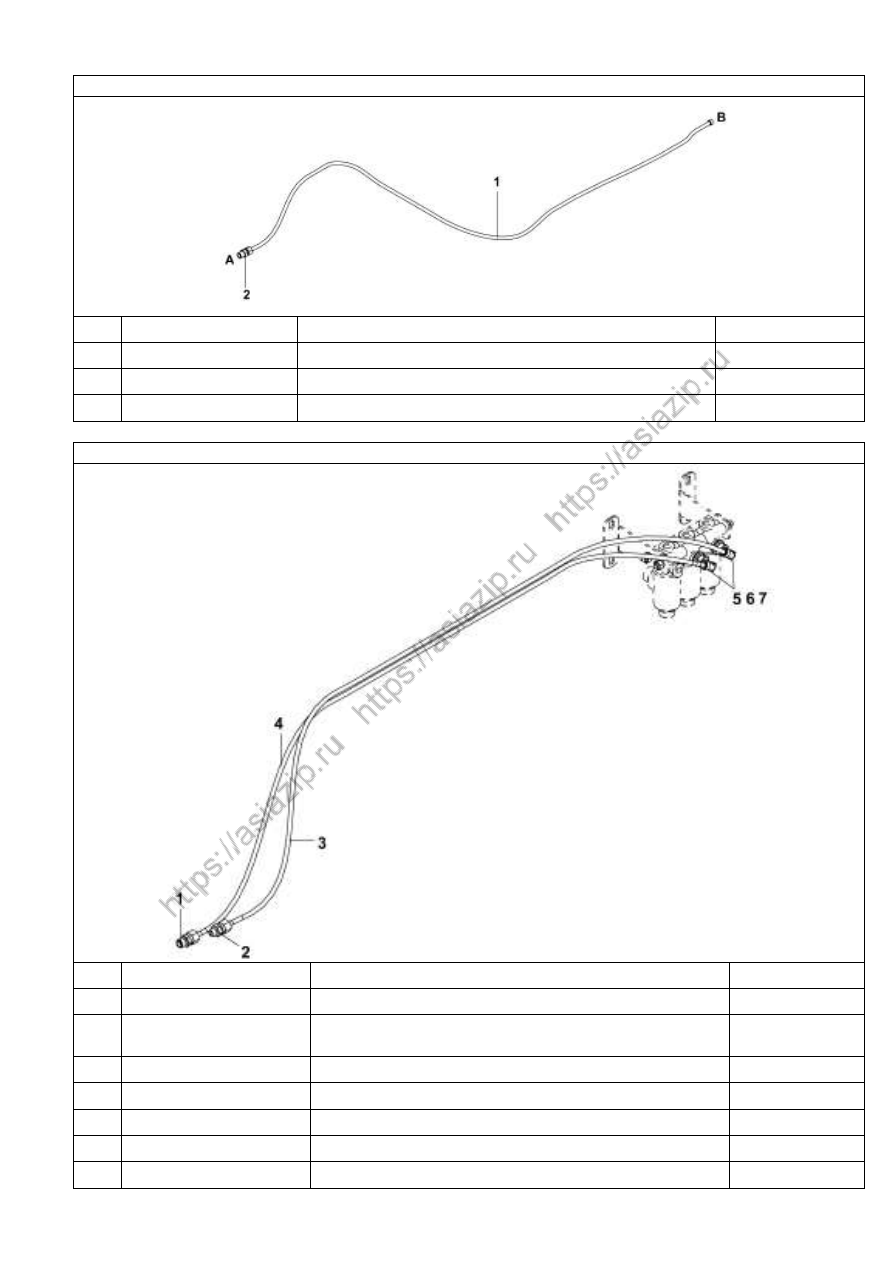

Рис.116. Трубопровод управления коробкой передач



Н/п

Номер детали

Название детали

Количество

1

RQ850B10230 K

Трубка

1



ZD150

Лента

3

2

35.6B 2-06012

Конический наконечник трубы

1



Рис.117.Механизм управления валом отбора мощности



Н/п

Номер детали

Название детали

Количество

1

42ZB3 B-06061

Соединитель трубы

1

2

35.6B 2-06016

Конечный конусообразный соединитель
трубы

1

3

RQ85006160(K+F )   Нейлоновая тр уба в сборе

1

4

RQ85006140(K+E)   Нейлоновая тр уба в сборе

1

5

35ZB3A-06136

Патрубок

2

6

35RC4-06629

Гайка

2

7

35B13-41035

Уплотнительное кольцо

2



1 3 1



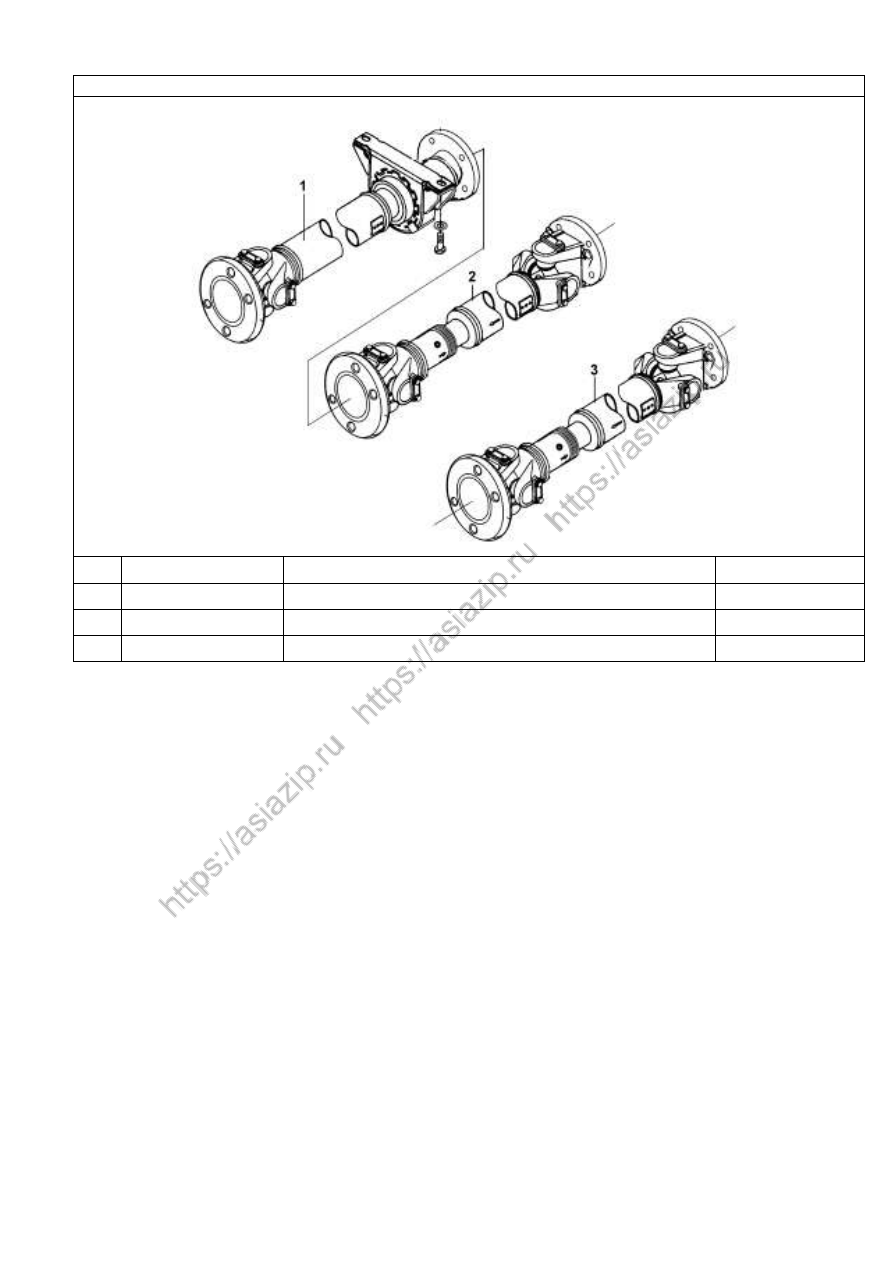

Рис.118. Карданные валы



Н/п

Номер детали

Название детали

Количество

1

2202010 -T1400

Вал карданный в сборе

1

2

2201010 -T1400

Вал карданный в сборе

1

3

2201ZB8 A-110

Вал карданный в сборе

1



1 3 2



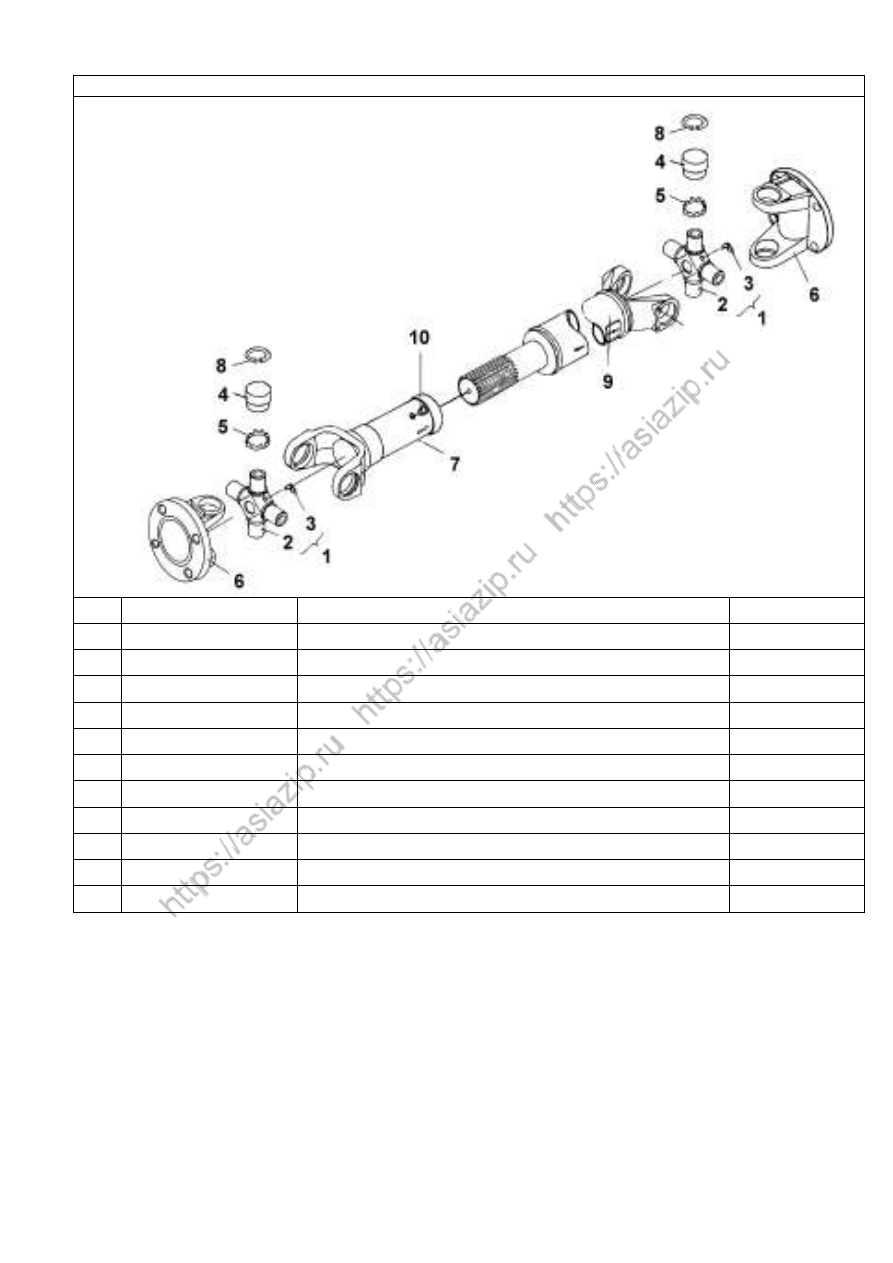

Рис.119. Карданный вал



Н/п

Номер детали

Название детали

Количество



2201ZB8 A-110

Карданный вал в боре

1

1

2201 Z06-030

Крестовина в сборе (включая 2~5)

2

2

2201 Z06-031

Крестовина

2

3

M10×1×90

Пресс-масленка

2

4

2201 Z06-034

Игольчатый подшипник

8

5

2201 Z06-032

Пылезащитный чехол

8

6

2201 Z06T-023

Фланец

2

7

2201 Z06-024

Карданный вал

1

8

2201 Z06-026

 Стопорное кольцо

8

9

2201ZB8 A-115

Вилка скользящая

1

10

Q700B01

Карданный вал

1












1 3 3



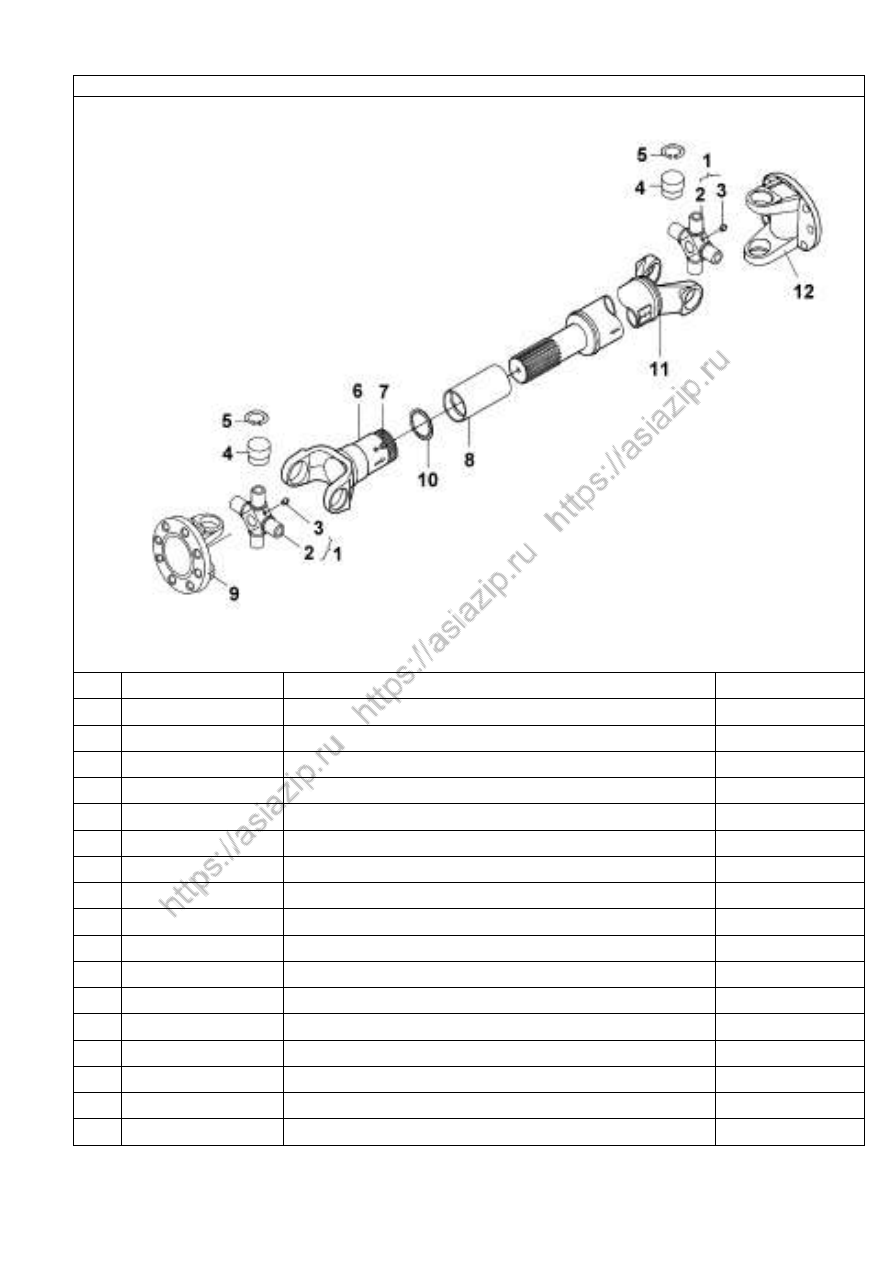

Рис.120. Карданный вал со скользящей вилкой в сборе



Н/п

Номер детали

Название детали

Количество



2201010 -T1400

Карданный вал в сборе

1

1

2201Z06-030

Крестовина в сборе (включая 2~5)

2

2

2201Z06-031

Крестовина

2

3

Q701B90

Пресс-масленка

2

4

2201Z06-034

Игольчатый подшипник крестовины в сборе

4



2201Z06-032

Пылезащитный чехол

4

5

2201Z06-026

Стопорное кольцо

8

6

2201Z06-024

Зазубренная вилка вала с сальником в сборе

1



2201Z06-016

Зазубренная вилка вала

1

7

Q700B01

Пресс-масленка

1

8

2201Z06-060

Муфта с сальником в сборе

1



2201Z06-011

Защитный вал ведущего вала

1

9

2201Z06T-023

Фланец

2

10

2201Z06-063

Пылезащитное кольцо

1

11

2201015 -T1400

Вилка скользящая кардана

1



2201Z06-051

Кожух

1



2201Z06-022

Хомут

1





1 3 4



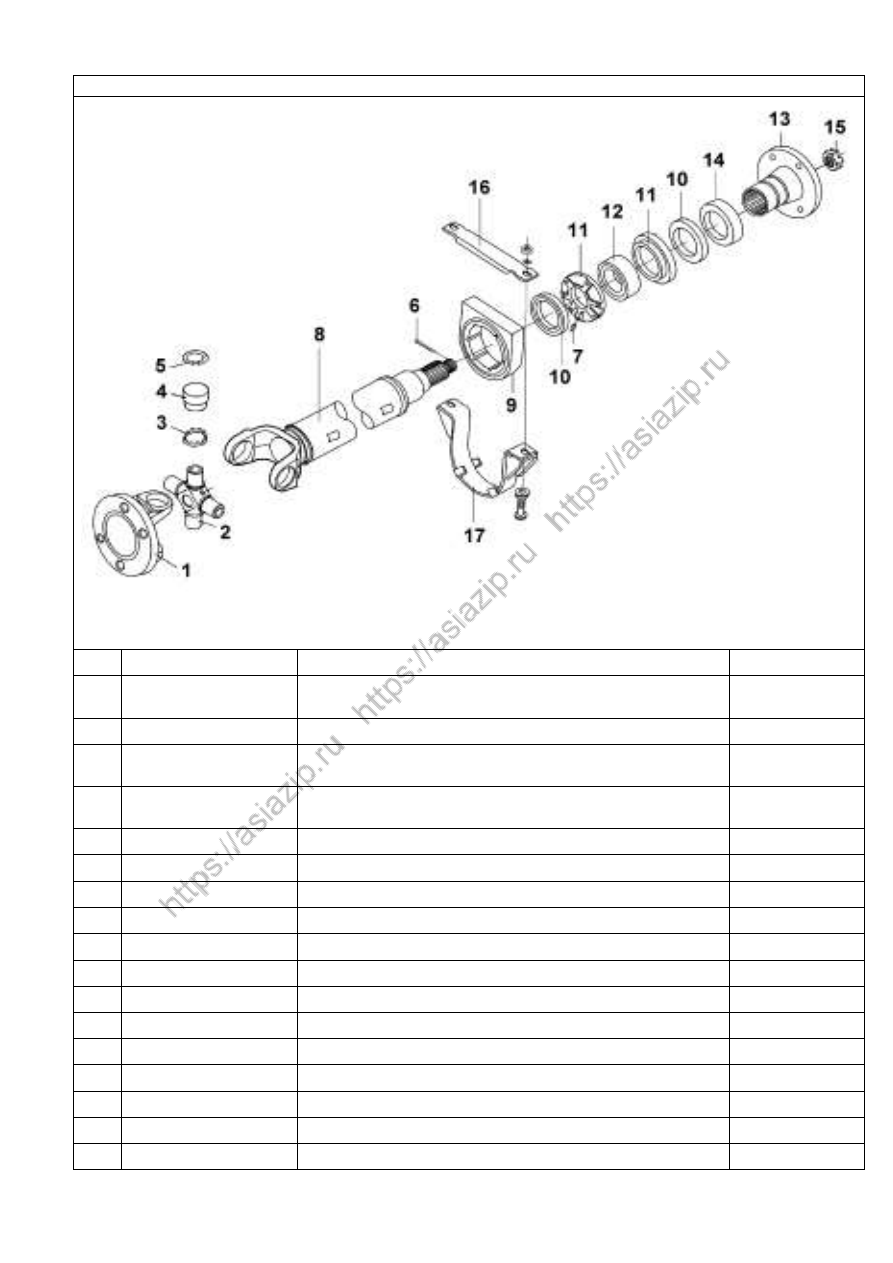

Рис.121. Карданный вал с промежуточной опорой



Н/п

Номер детали

Название детали

Количество



2202010 -T1400

Промежуточный вал с промежуточной
опорой в сборе

1



2202Z66 D-080-B

Центральная опора в сборе   (включая 7,9~12)

1



2202045 -T1400

Промежуточный вал с фланцевой вилкой в
сборе  (включая A,8)

1

A

2202Z66 D-025

Фланцевая вилка с крестовиной в сборе
(вклю чая 1~6)

1

1

2201Z06 T-023

Фланцевая вилка

1



2201 Z06 -030

Крестовина в сборе (включая 2,3,4)

1

2

2201 Z06 -031

Крестовина

1

3

2201 Z06 -032

Пылезащитный колпачок

8

4

2201 Z06 -034

Игольчатый подшипник крестовины в сборе

8

5

2201 Z06 -026

Стопорное кольцо

2

6

Q500B6350

Шплинт

1

7

Q700B01

Пресс-масленка

1

8

2202015 -T1400

Промежуточный вал в сборе

1

9

2202Z66D-084-B

Опора

1



Q430125

Стопорное кольцо

2

12

116

Подшипник

1

13

2202Z66D-092-B

Фланец

1



1 3 5

Продолжение таблицы: “Промежуточный вал и кронштейн в сборе ”


14

2202Z66 D-022

Уплотнительное кольцо

1

15

2202Z66 D-093-B

Гайка

1

16

22Z6 8D-02226

Кронштейн

1

17

22Z6 6-02222

Скоба

1



Q151B1650 -OH1

Болт

2



Q341B16 -OH1

Гайка

2



Q40116

Шайба

2















1 3 6



4. Рама и подвеска автомобиля




Рис.122. Кронштейны подвески двигателя



Н/п

Номер детали

Название детали

Количество

1

1001117 -T1400

Кронштейны задней подвески двигателя

2

2

Q1841460 -0H1

Болт

6

3

2901901 -T0100

Гайка

6



RQ4501258

Заклёпка с фаской

4







1 3 7




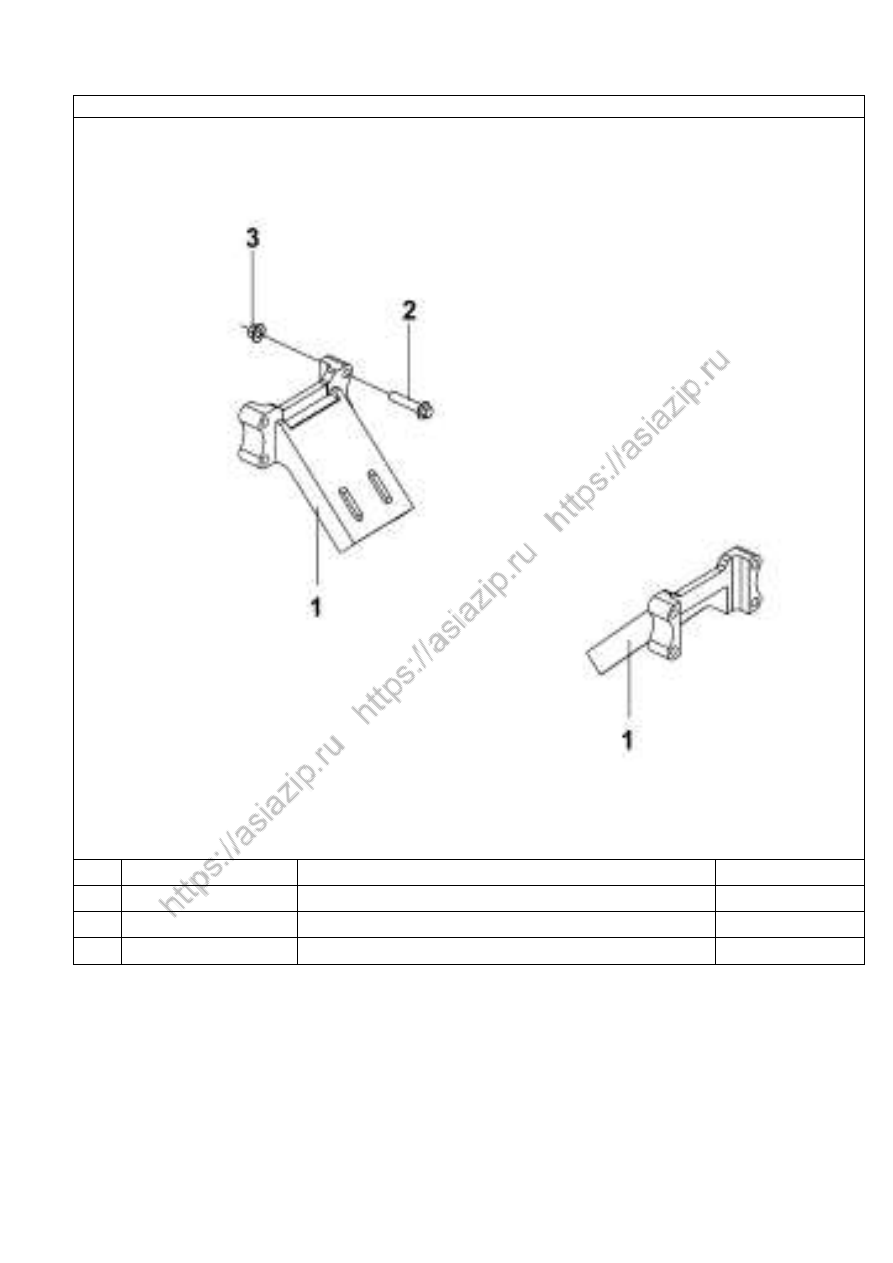

Рис.123. Передняя подвеска двигателя



Н/п

Номер детали

Название детали

Количество

1

1001013 -T0500

Кронштейн передней подвески двигателя

2

2

Q1841470 -0H1

Болт

8

3

2901901 -T0100

Контргайка с фланцем

8










1 3 8



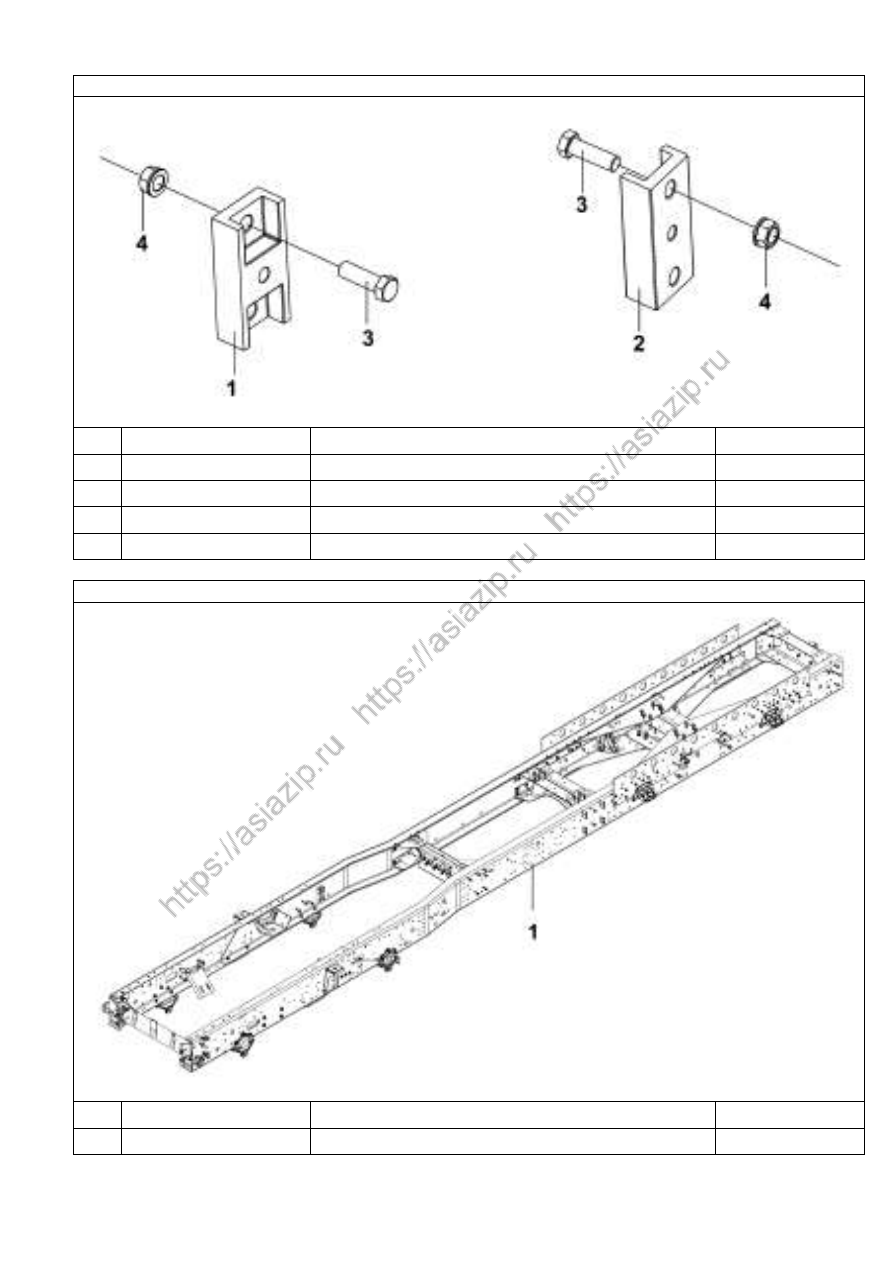

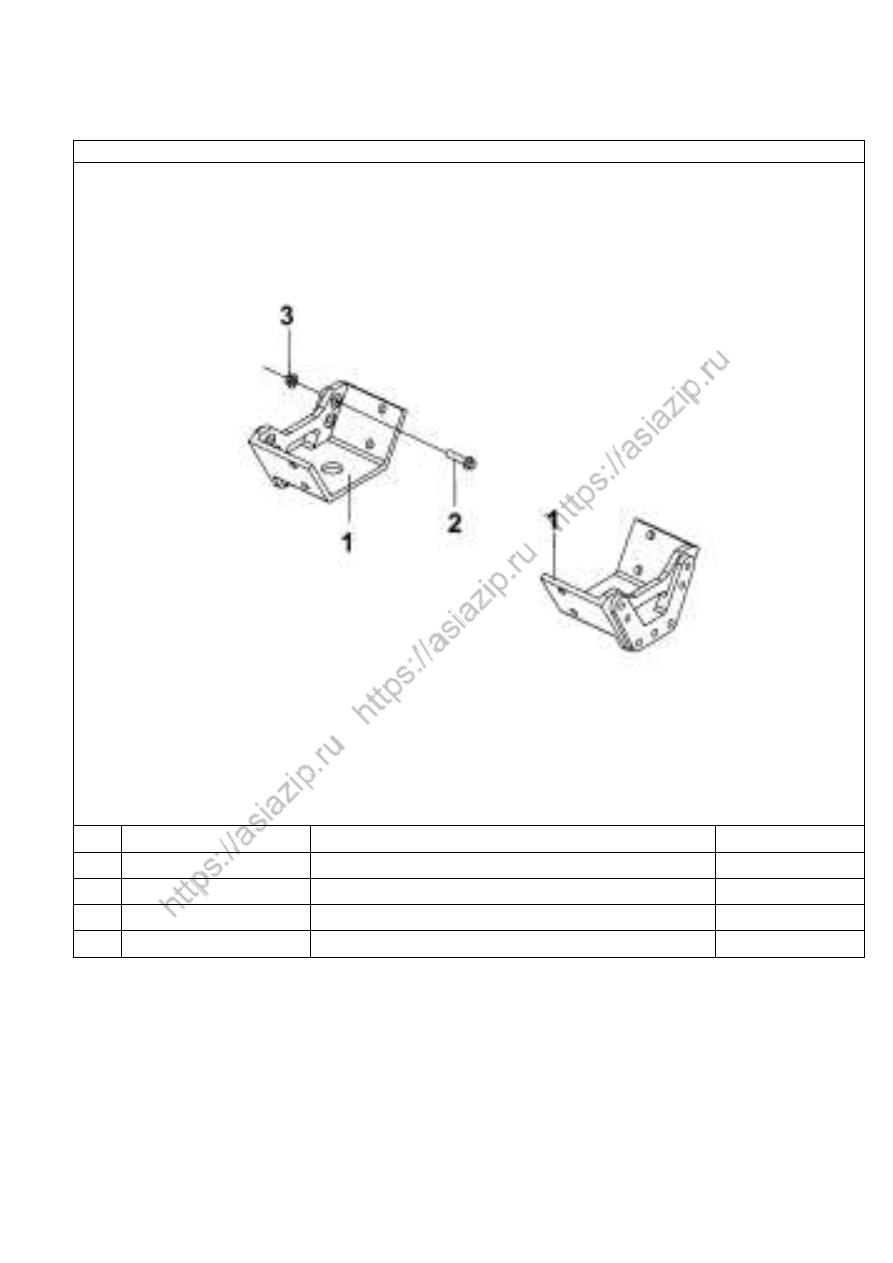

Рис.124. Вспомогательная подвеска двигателя



Н/п

Номер детали

Название детали

Количество

1

10ZB8A -01031

Кронштейн подушки опоры

1

2

10ZD10 -01041

Кронштейн подушки опоры

1

3

Q150B1445 -0H1

Болт

4

4

2901901 -T0100

Контргайка с фланцем

4



Рис.125. Рама





Н/п

Номер детали

Название детали

Количество

1

2800010 -T1400

Рама

1





1 3 9



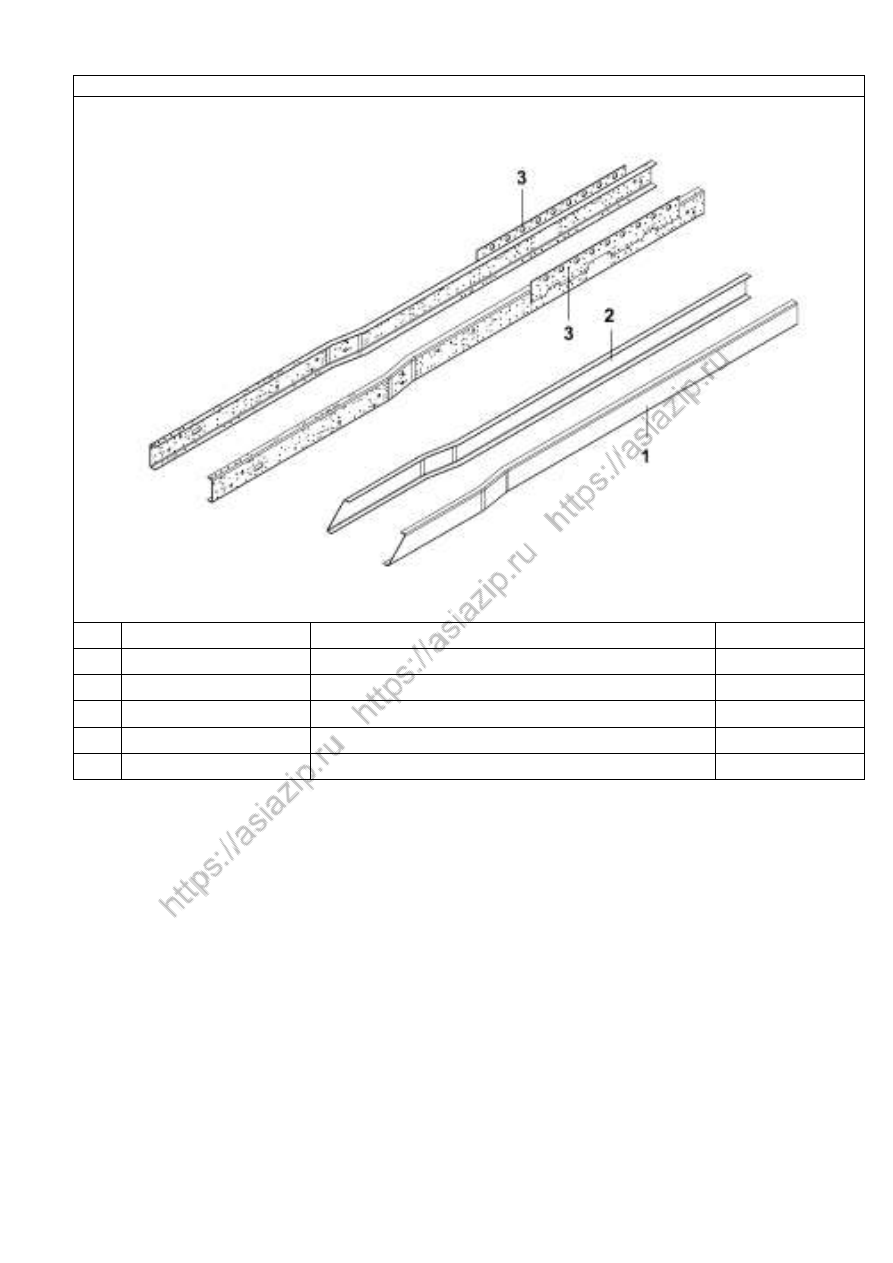

Рис.126. Лонжероны



Н/п

Номер детали

Название детали

Количество

1

2801037 -T1400

Левый уголок

1

2

2801038 -T1400

Правый уголок

1



Q1841260 -0H1

Болт

54



Q32212 -0H1

Контргайка

54

3

28ZB3 -01041

Накладка шестерни

2





1 4 0



Рис.127. Поперечина



Н/п

Номер детали

Название детали

Количество

1

28ZB3 -01180

4-я б алка поп еречи ны в сборе

1



28ZB8A -01182

4-я б алка поп еречи ны

1

2

28ZB3 -01183

Соединительная панель

2



Q1841240 -OH1

Гайка

10



Q1841250 -OH1

Гайка

10



Q32212 -0H1

Гайка

20



Q4501446

Болт

8





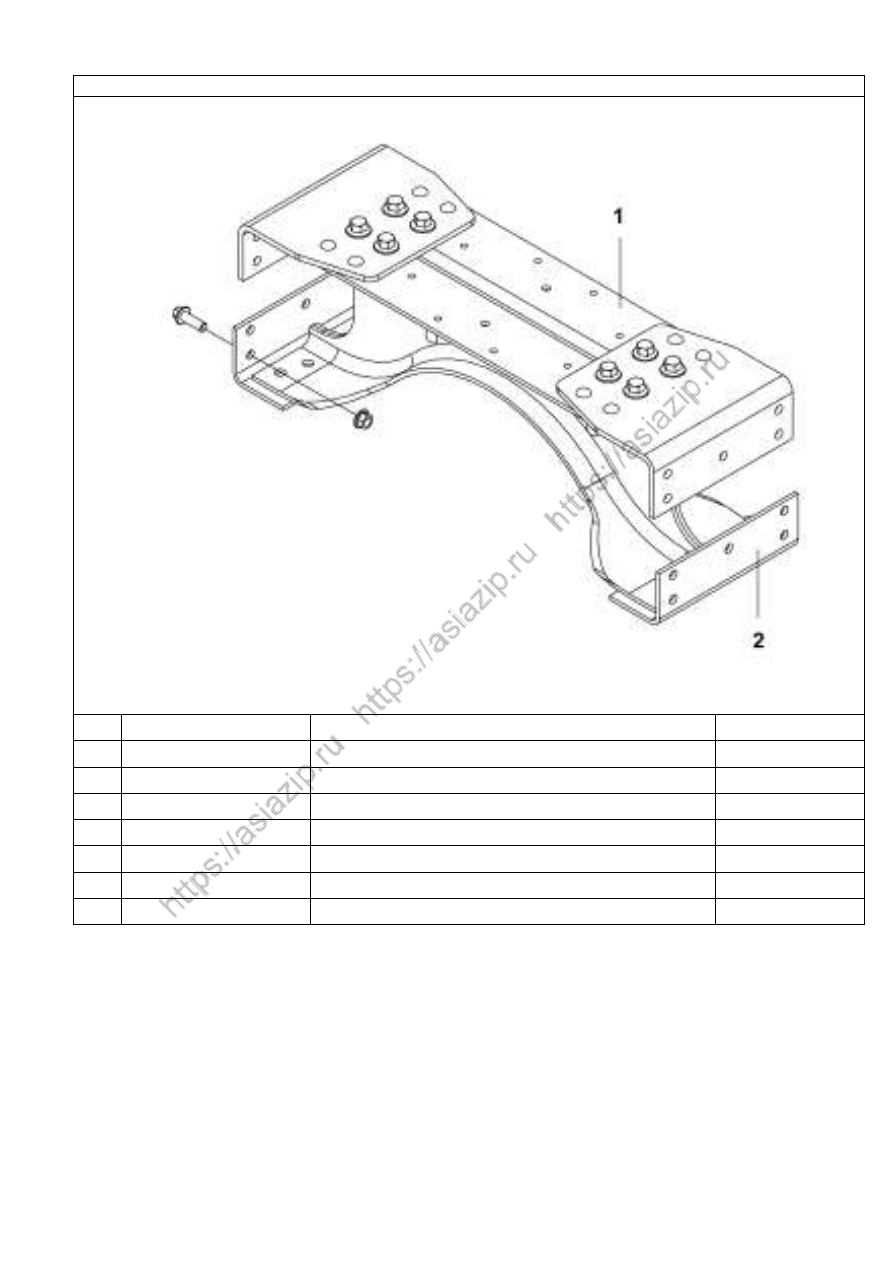

1 4 1



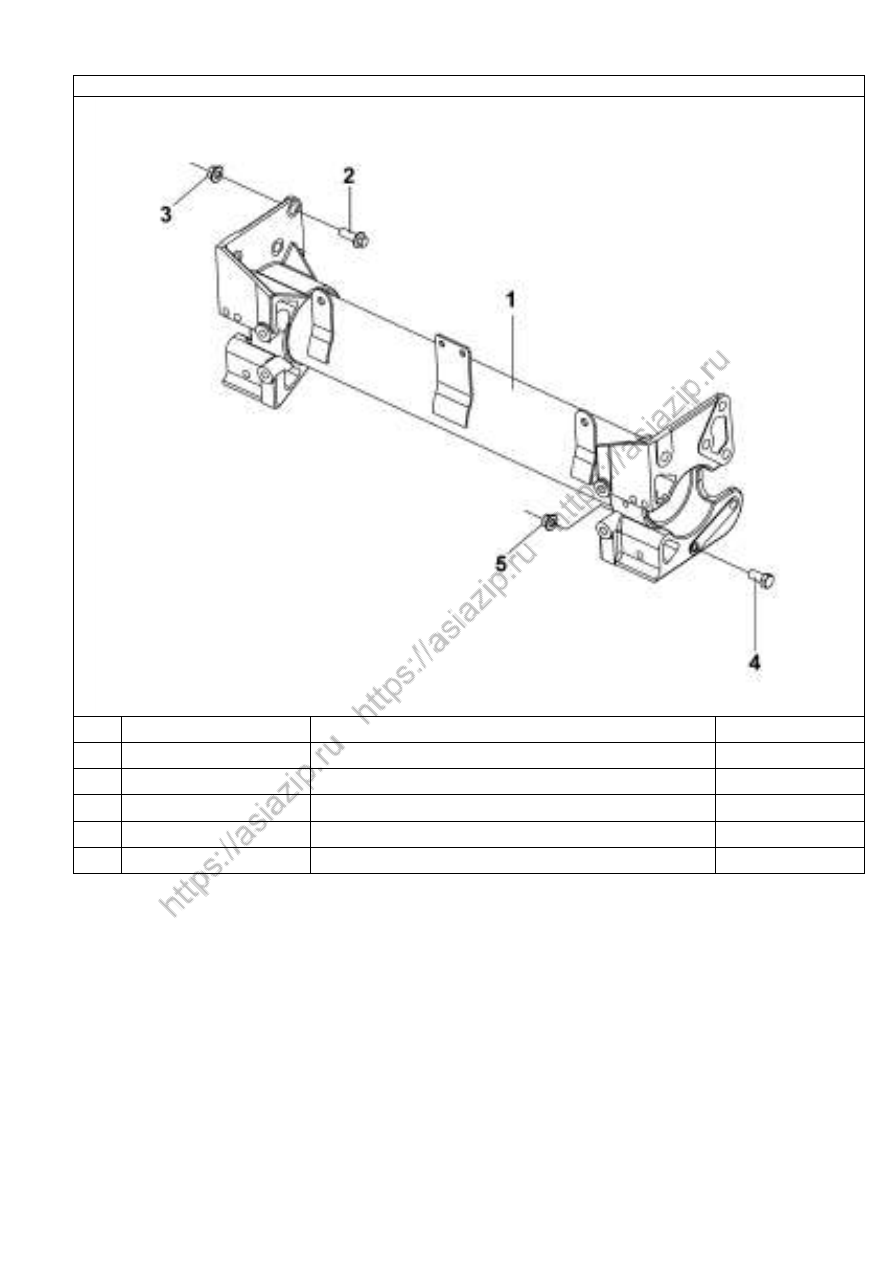

Рис.128. Передняя поперечина



Н/п

Номер детали

Название детали

Количество

1

2801110 -T1400

Передняя поперечина в сборе

1

2

Q1841645 -OH1

Болт

5

3

Q32216 -OH1

Гайка

5

4

Q1841445 -0H1

Болт

4

5

Q32214 -OH1

Гайка

4



















1 4 2




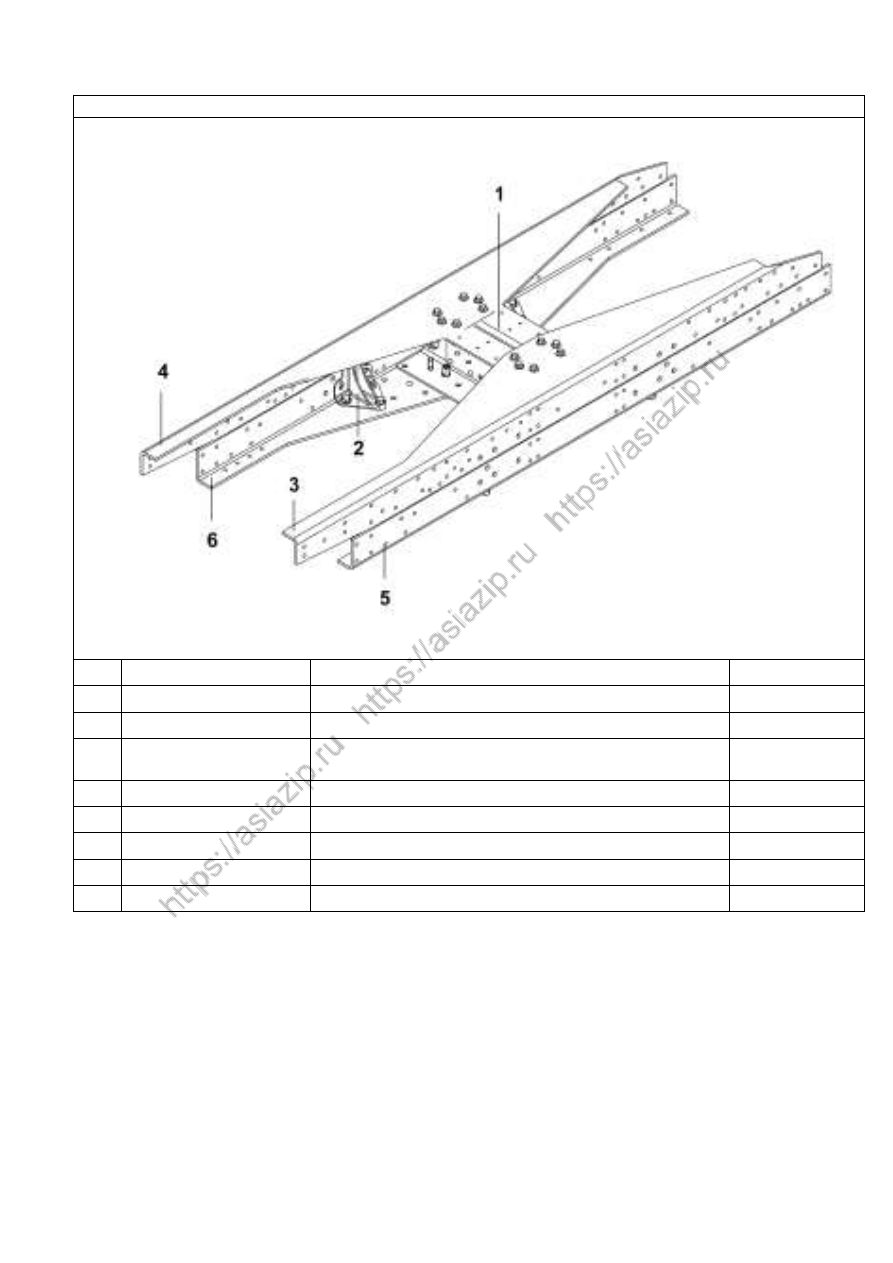

Рис.129. Поперечина балансирной подвески



Н/п

Номер детали

Название детали

Количество

1

2801170 -T1400

Поперечина в сборе

1



2801172 -T1400

Поперечина

2



28ZB3 -01173

Кронштейн поперечины балансирной
подвески

2

2

2801057 -T1400

Кронштейн

4

3

2801173 -T1400

Усилитель

1

4

2801174 -T1400

Усилитель

1

5

2801175 -T1400

Усилитель

1

6

2801176 -T1400

Усилитель

1

















1 4 3



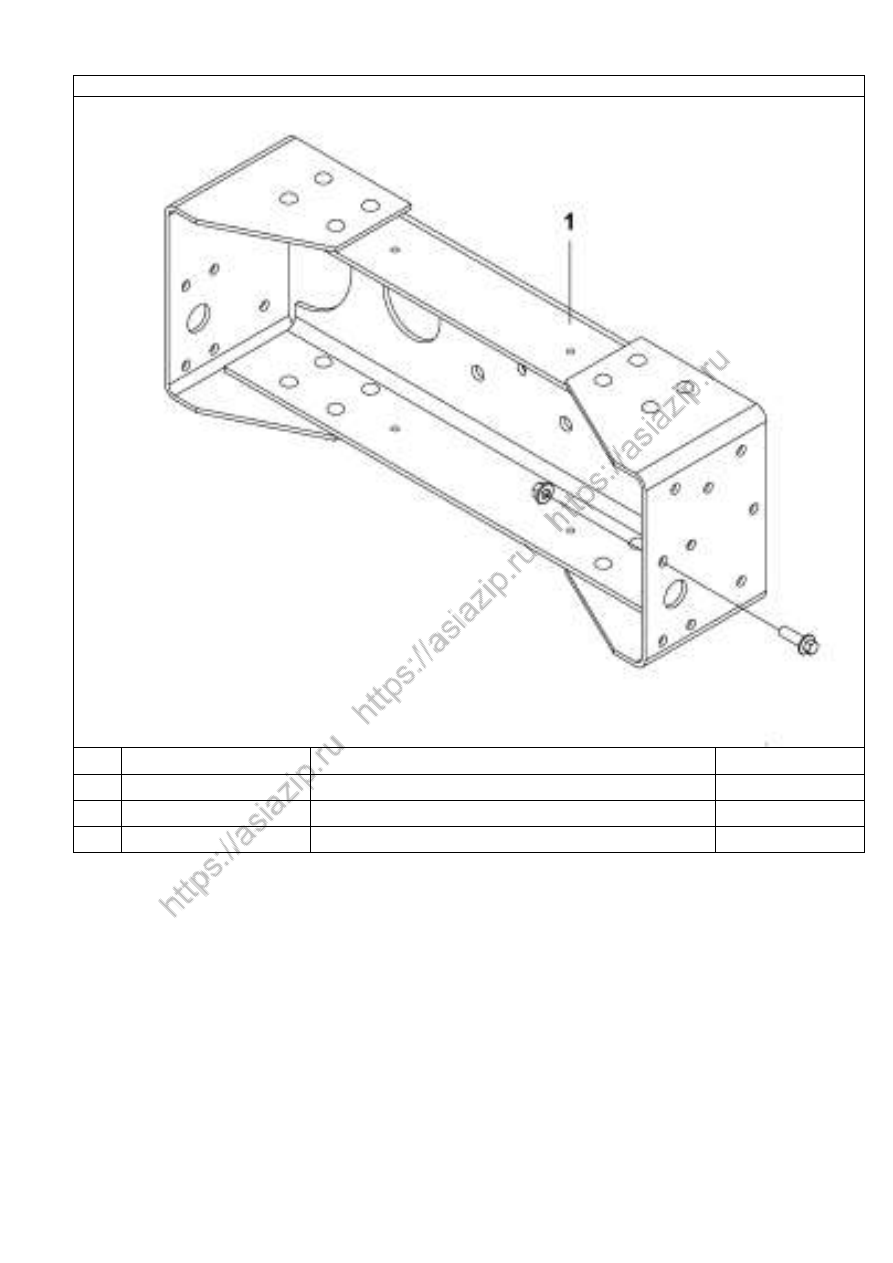

Рис.130. Буксирная поперечина



Н/п

Номер детали

Название детали

Количество

1

2801190 -T1400

Буксирная поперечина

1



Q1841240 -OH1

Гайка

10



Q32212

Болт

10




















1 4 4




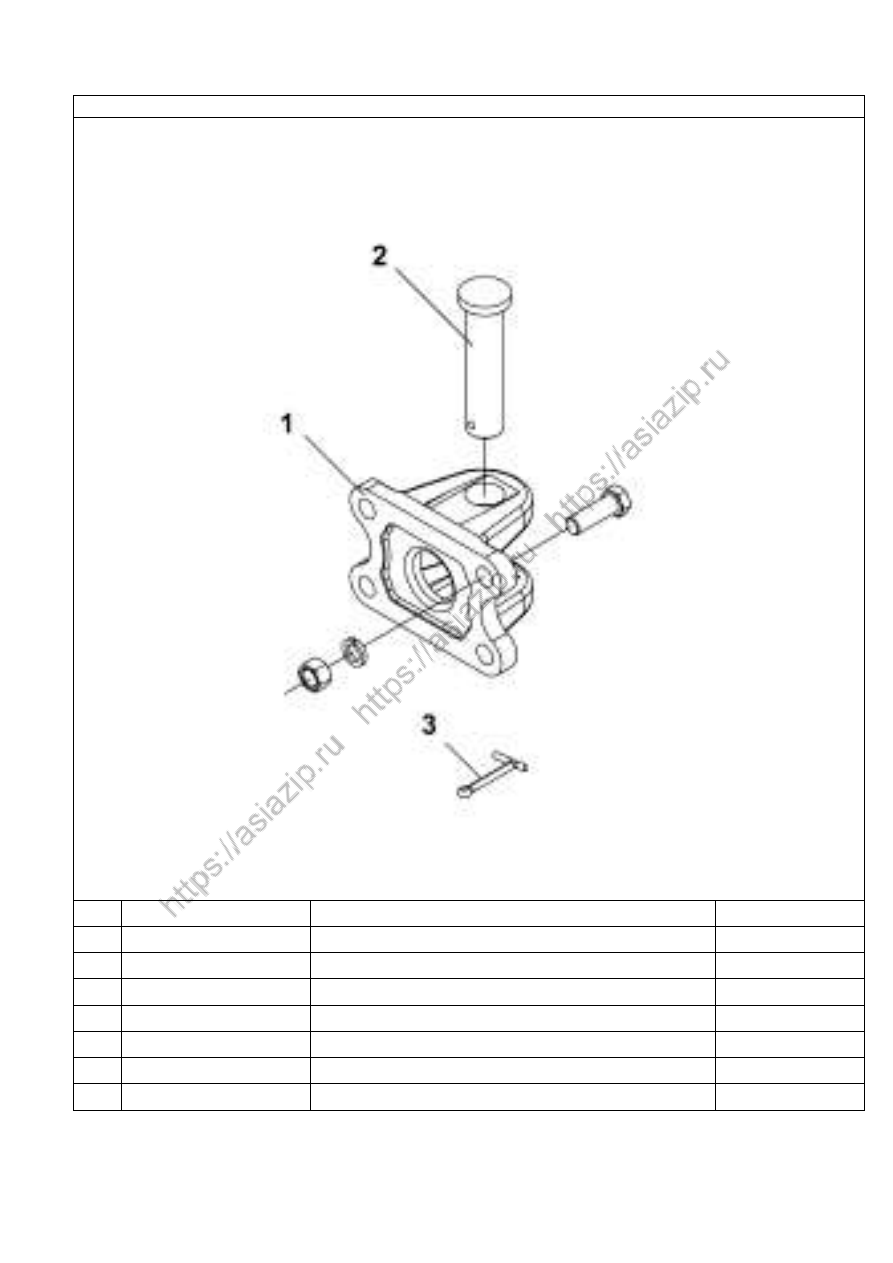

Рис.131. Прибор буксировочный



Н/п

Номер детали

Название детали

Количество



28Z02-06010

Прибор буксировочный

1



Q150B1848

Болт

4



Q340B18

Гайка

4



Q40318

Стопорная шайба

4

1

28Z02-06016

Кронштейн

1

2

28Z02-06018

Палец

1

3

Q500B6360

Шплинт

1








1 4 5




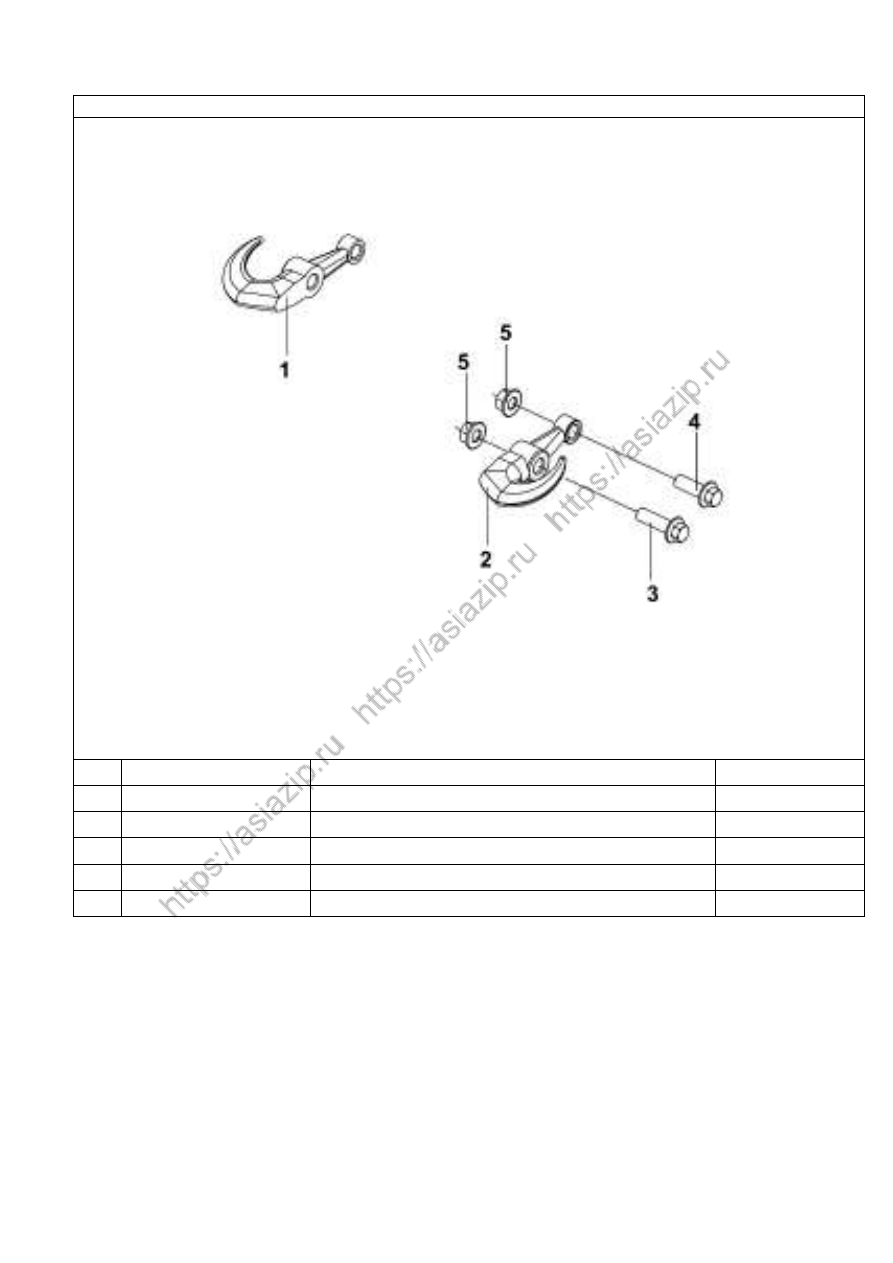

Рис.132. Крюк передний



Н/п

Номер детали

Название детали

Количество

1

28F55 -06017

Правый передний крюк

1

2

28F55 -06016

Левый передний крюк

1

3

Q1841670 -0H1

Болт

2

4

Q1841650 -0H1

Болт

2

5

Q32216 -OH1

Гайка

4

















1 4 6





Рис.133. Третья поперечина



Н/п

Номер детали

Название детали

Количество

1

2801150 -T1400

3-я поперечин а в сборе (вклю чая 2)

1



28ZB1 -01152

3-я поперечин а

1

2

28ZB1 -01154

Кронштейн

1



Q1841240 -OH1

Гайка

14



Q32212 -0H1

Болт

14





1 4 7



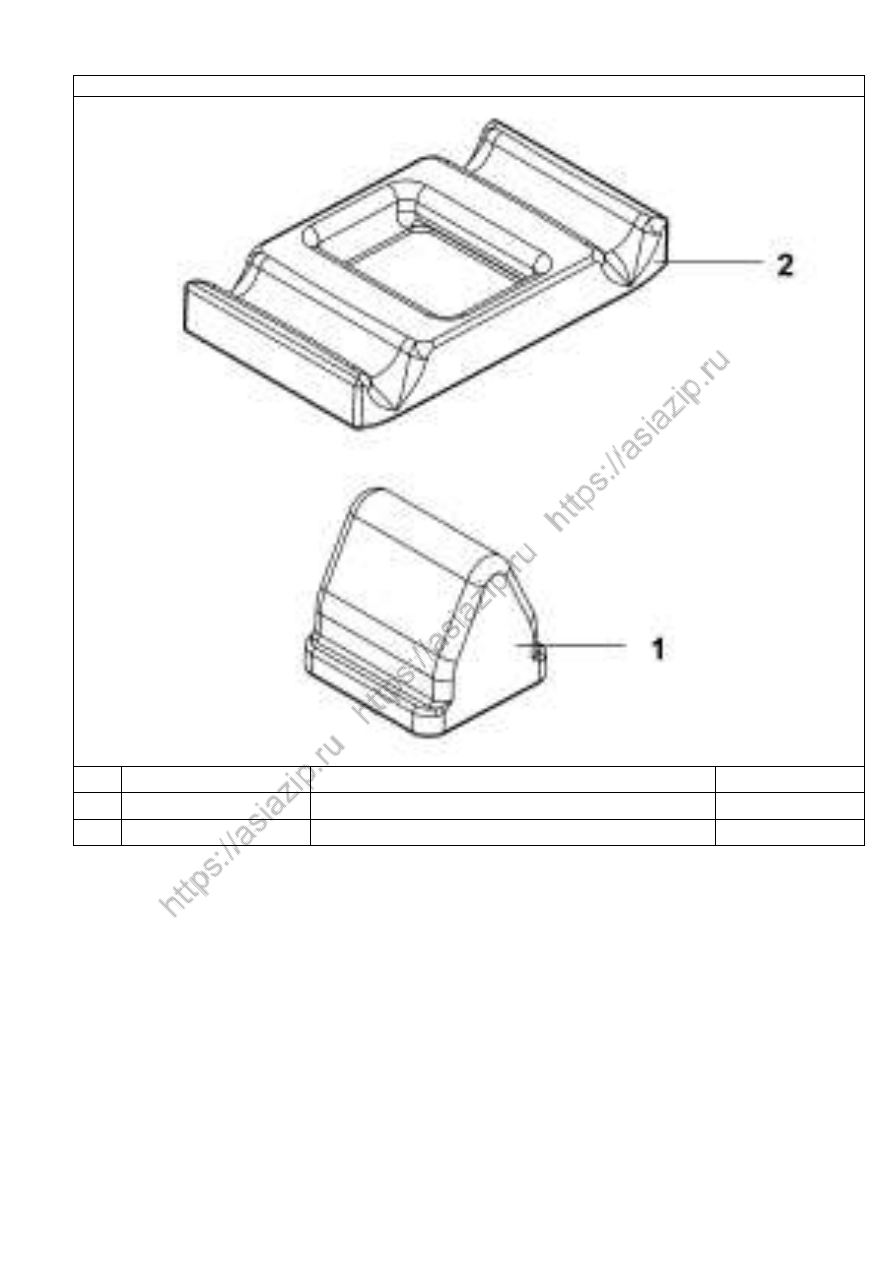

Рис.134. Отбойник передней подвески



Н/п

Номер детали

Название детали

Количество

1

29N-01106-B

Отбойник

2

2

2901105 -T1400

Кронштейн отбойника

2








1 4 8



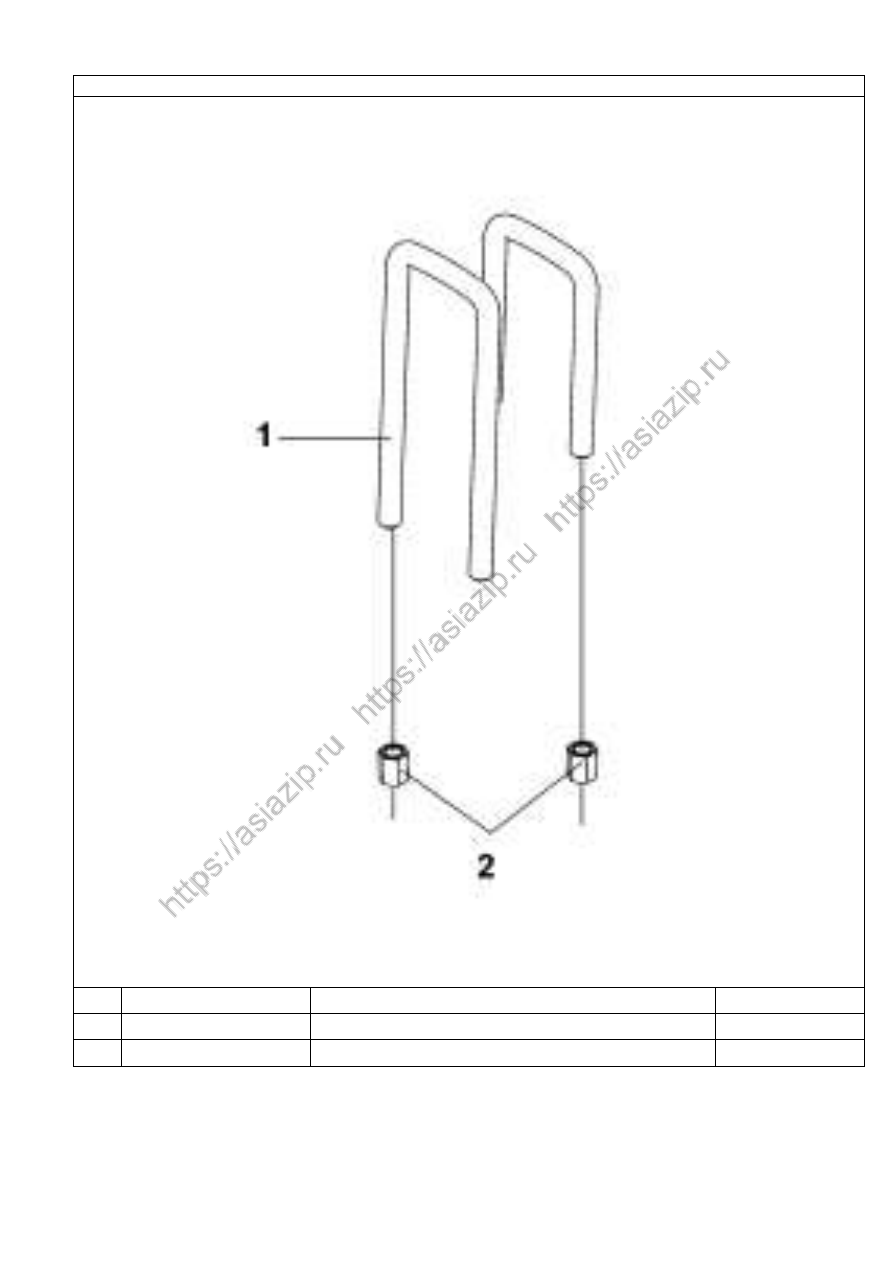

Рис.135. Стремянки



Н/п

Номер детали

Название детали

Количество

1

29ZB3 -01132

Стремянка передней рессоры

4

2

Q363B20

Гайка

8










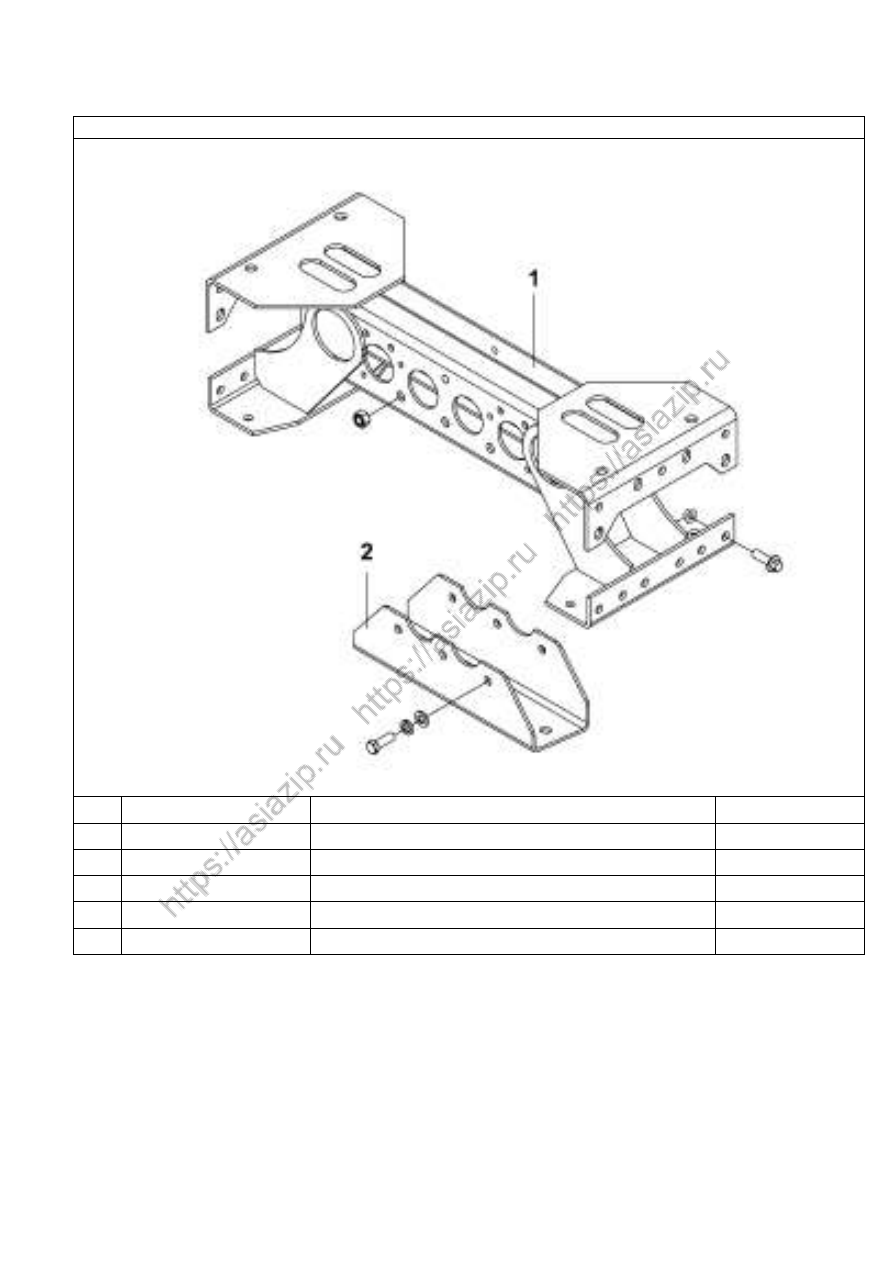

1 4 9



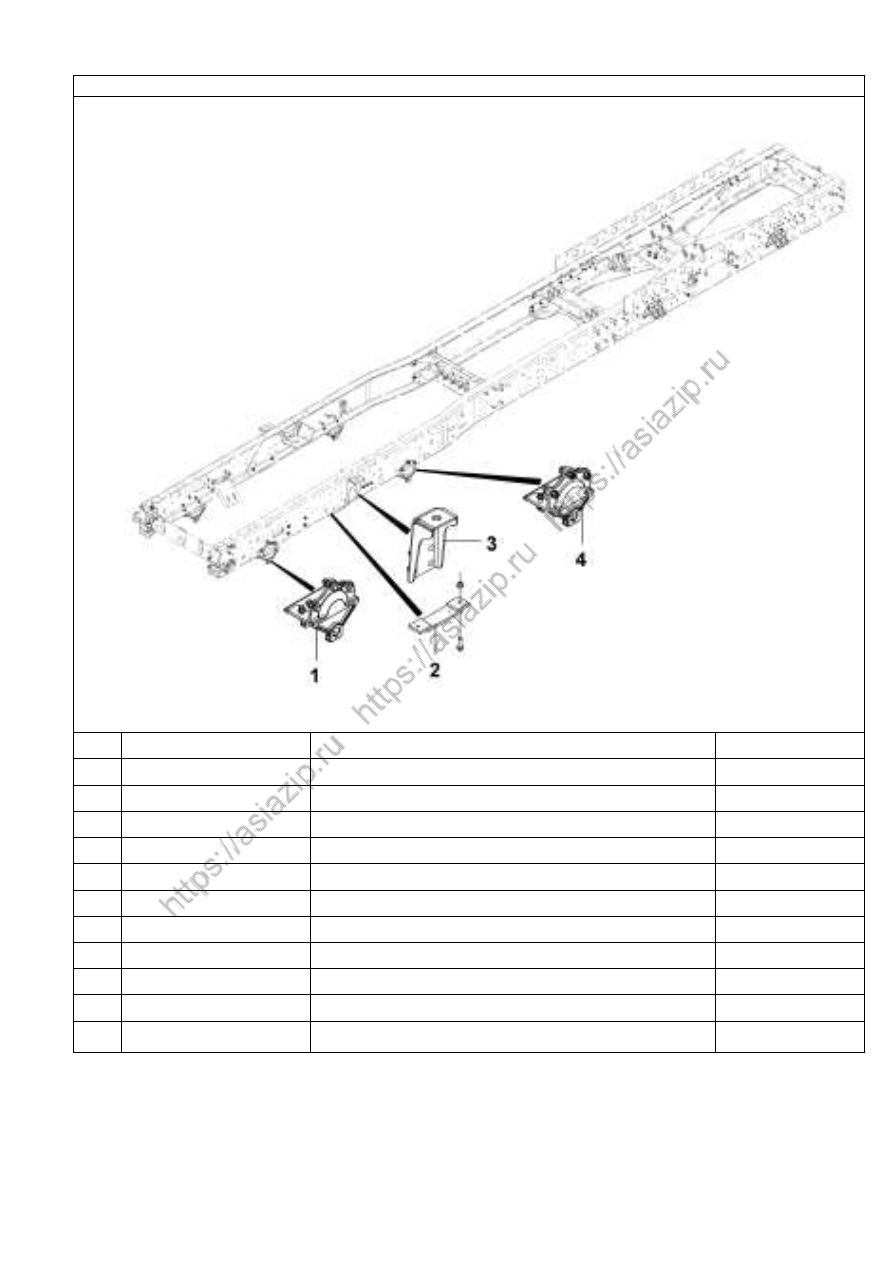

Рис.136. Кронштейны передней подвески



Н/п

Номер детали

Название детали

Количество

1

29ZD2A-01249

Кронштейн рессоры передний

2



Q1841240 -0H1

Болт

4



2901901 -T0100

Гайка

6

2

29ZB3 -01107

Кронштейн

2



Q1841240

Болт

4



Q32212

Гайка

4

3

29ZD2A-01267

Кронштейн амортизатора

2



Q4501242

Заклёпка с полукруглой головкой

8

4

29ZD2A-01259

Кронштейн рессоры задний

2



Q1841250 -0H1

Болт

4



2901901 -T0100

Гайка

6











1 5 0




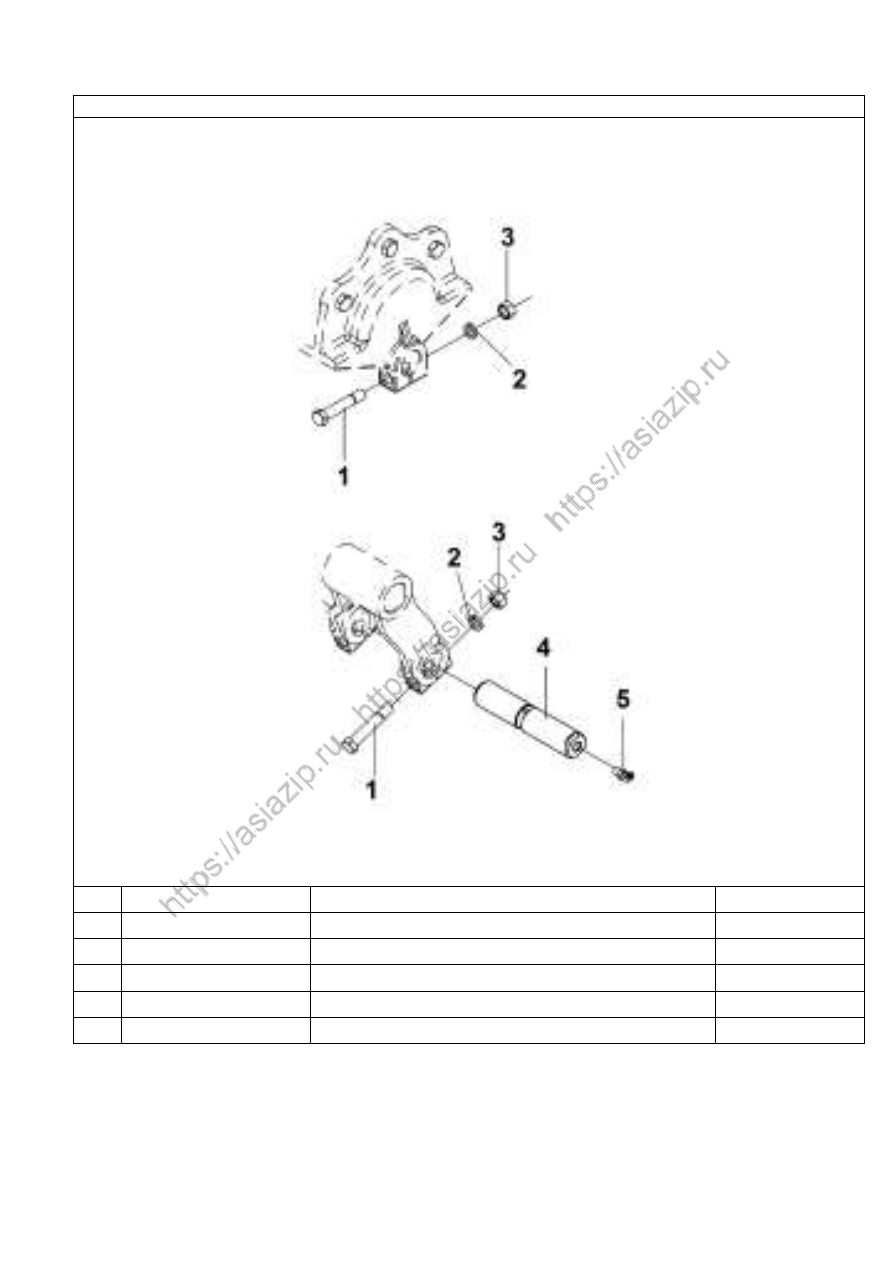

Рис.137. Крепление передней рессоры



Н/п

Номер детали

Название детали

Количество

1

29N-01254

Болт

12

2

Q40312

Стопорная шайба

12

3

Q341B12

Гайка

12

4

29N-01252

Палец передней рессоры

6

5

Q701B45

Пресс-масленка

6





1 5 1



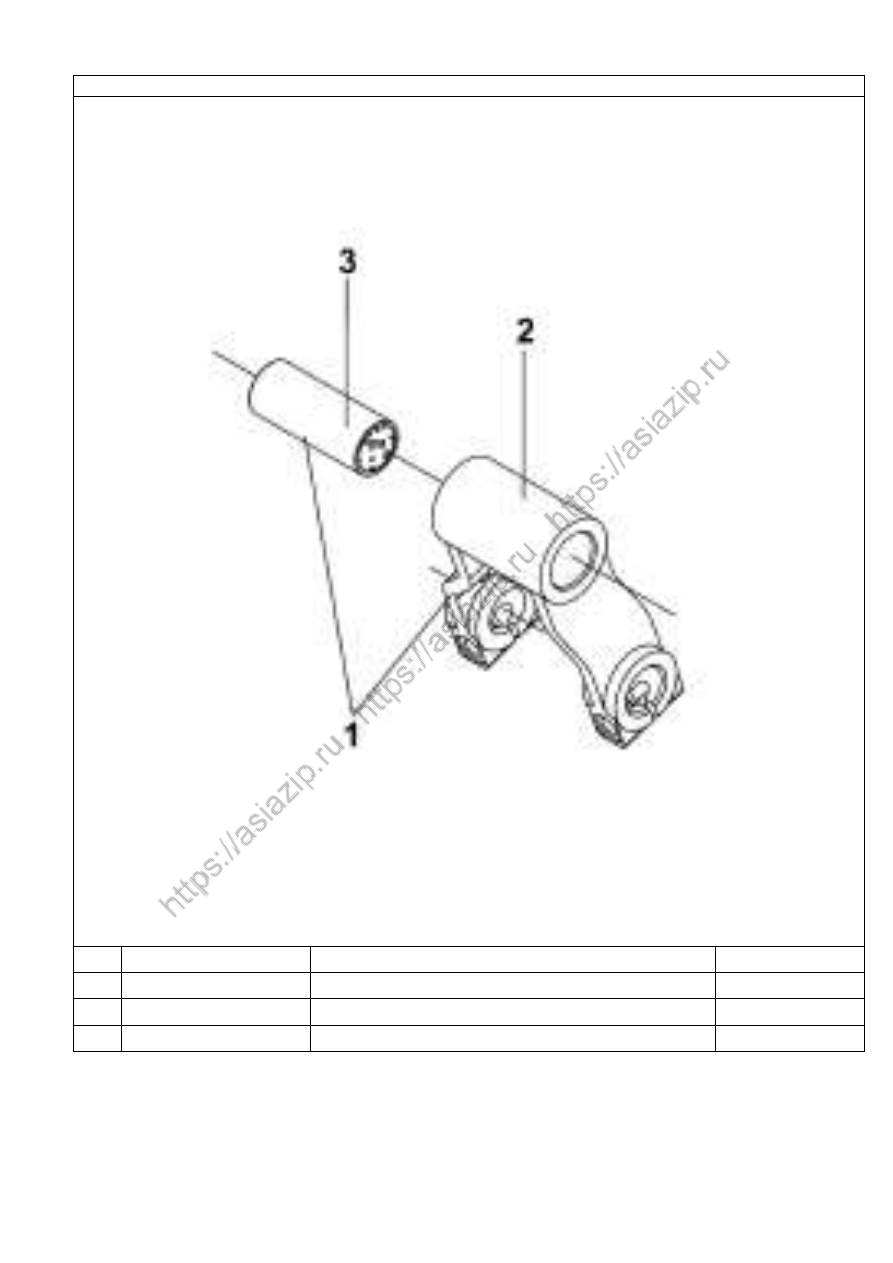

Рис.138. Петля рессоры



Н/п

Номер детали

Название детали

Количество

1

29ZB3 -01285

Петля с пальцем

2

2

29ZB3 -01286

Петля

1

3

29N-01287

Втулка пальца передней рессоры

1






1 5 2



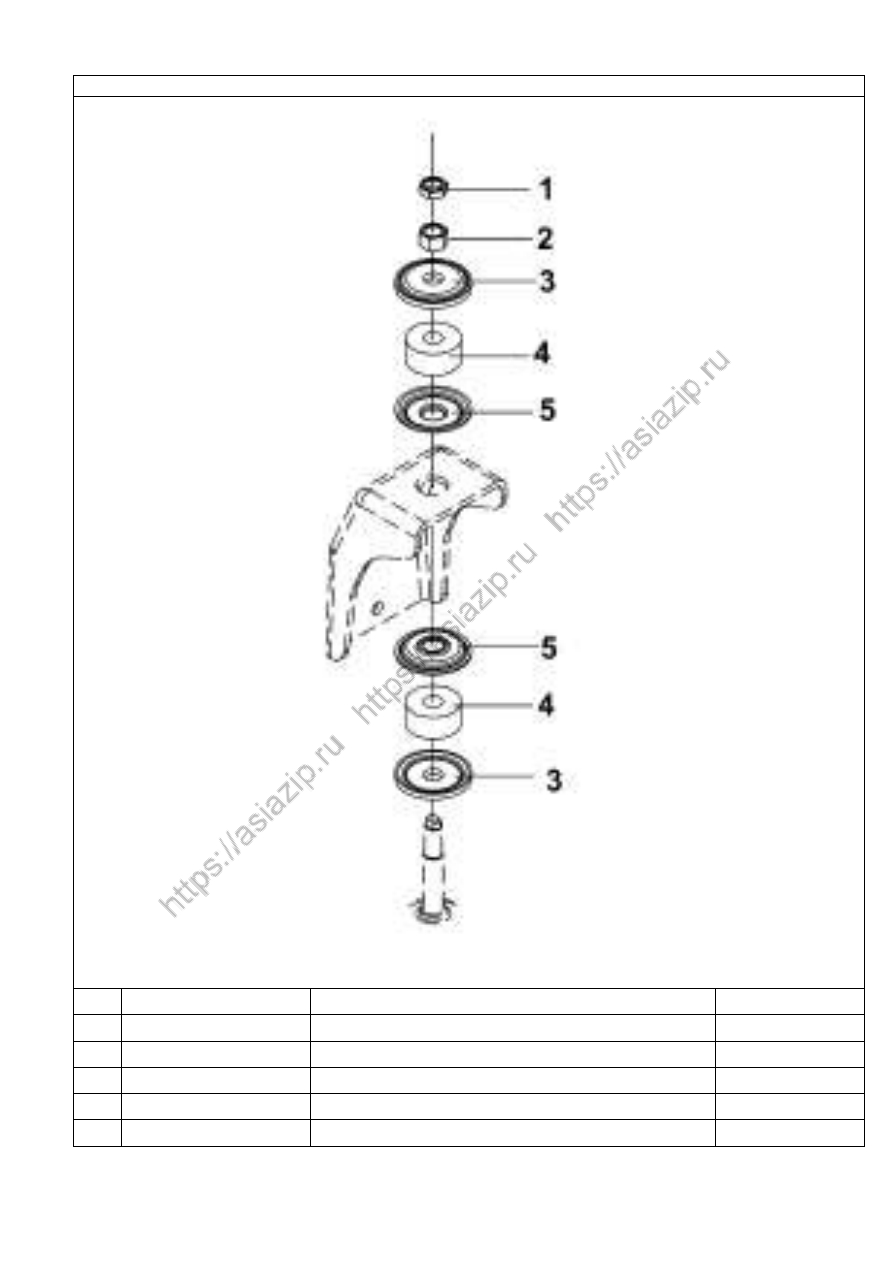

Рис.139. Верхнее крепление амортизатора



Н/п

Номер детали

Название детали

Количество

1

Q351B16

Гайка стопорная

2

2

Q341B16

Гайка

2

3

29DS 5B-01279

Тарельчатая шайба

4

4

29DS 5B-01277 -B

Подушка

4

5

29DS 5B-01278

Тарельчатая шайба

4






1 5 3



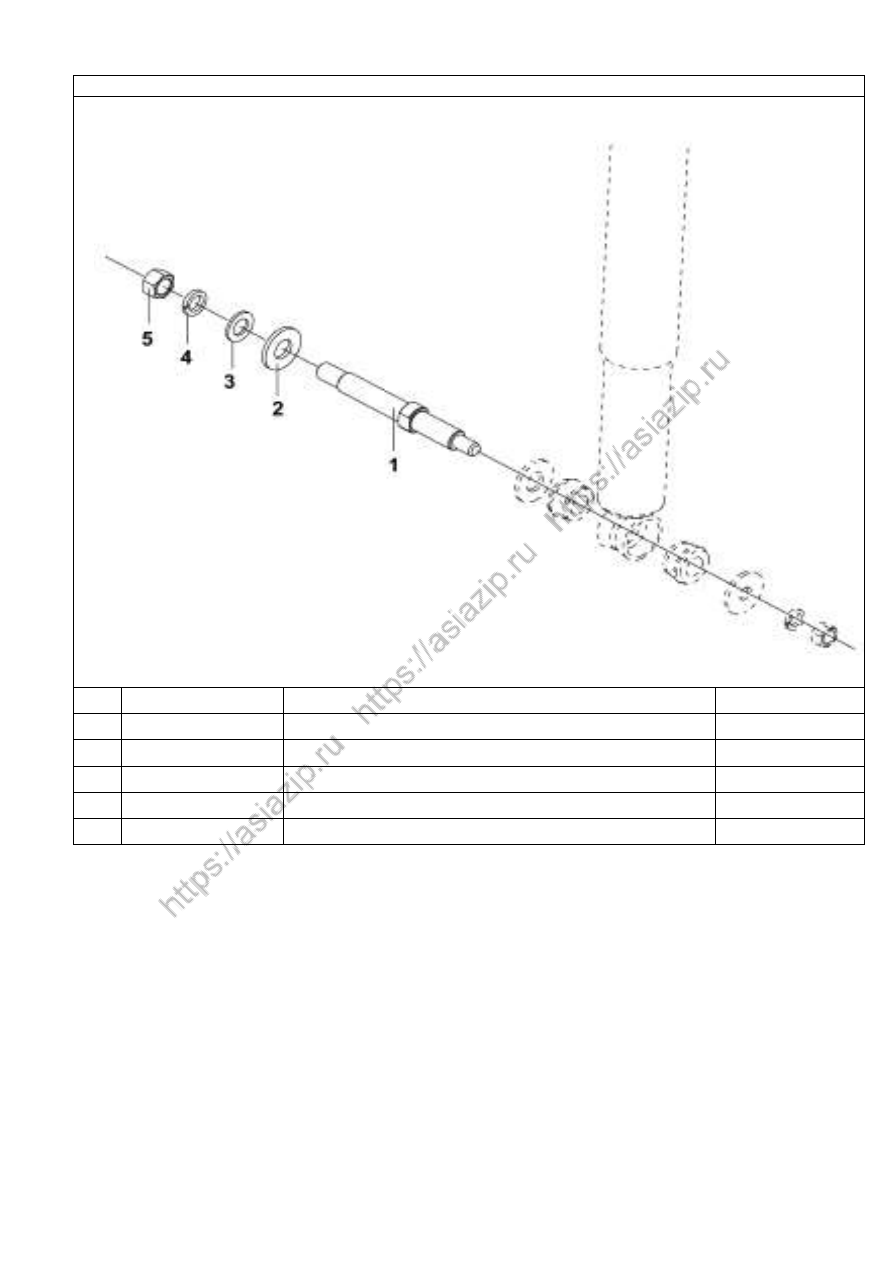

Рис.140. Нижнее крепление амортизатора



Н/п

Номер детали

Название детали

Количество

1

29NT-01119

Палец амортизатора

2

2

29E-01274

Шайба

2

3

Q40120

Шайба

2

4

Q40320

Стопорная шайба

2

5

Q341B20

Гайка

2






1 5 4



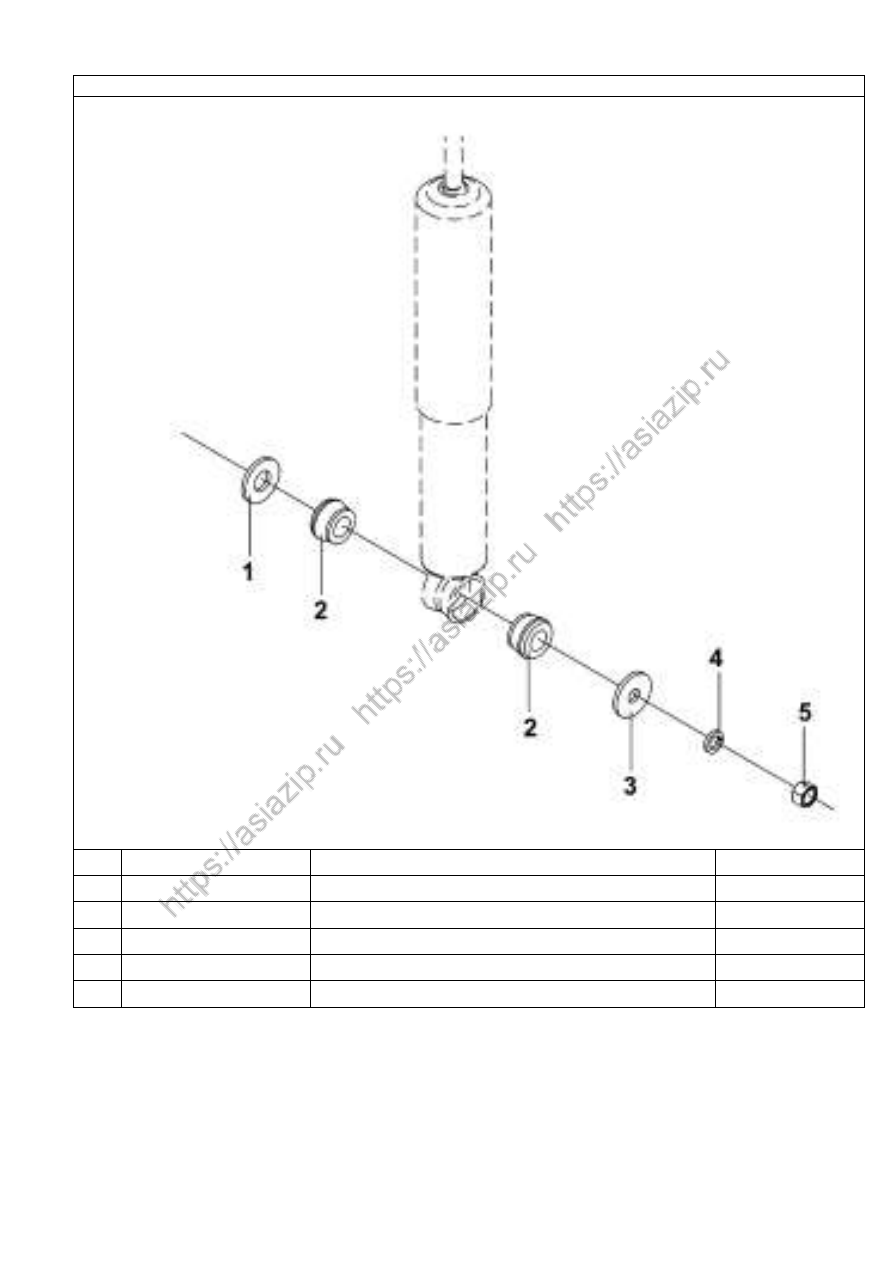

Рис.141. Нижнее крепление амортизатора



Н/п

Номер детали

Название детали

Количество

1

29E-01274

Шайба

2

2

29E-01272

Втулка

4

3

29E-01276

Шайба

2

4

Q40316

Стопорная шайба

2

5

Q341B16

Гайка

2






1 5 5



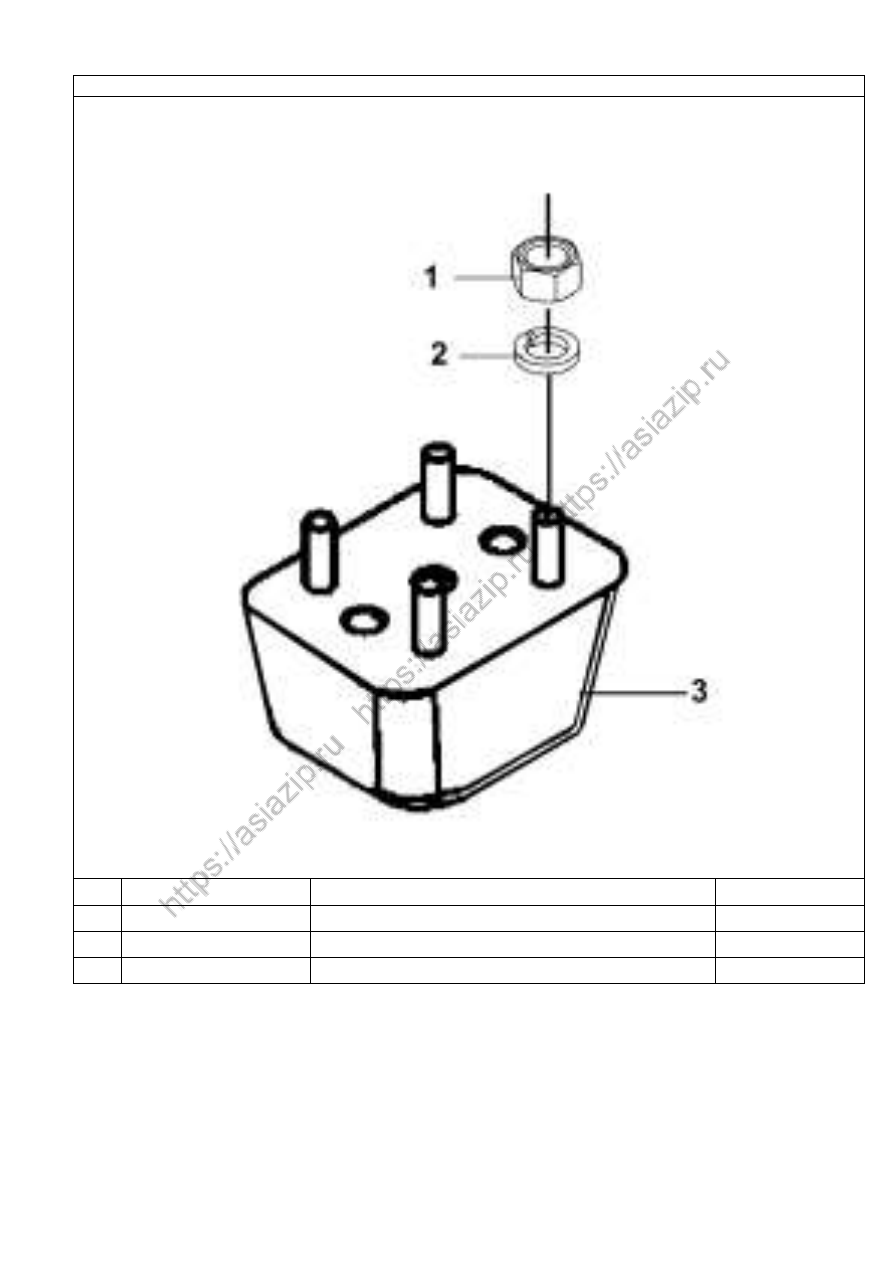

Рис.142. Отбойник задней подвески



Н/п

Номер детали

Название детали

Количество

1

Q340B10

Гайка

16

2

Q40310

Стопорная шайба

16

3

29ZB8A -04205

Отбойник

4





1 5 6



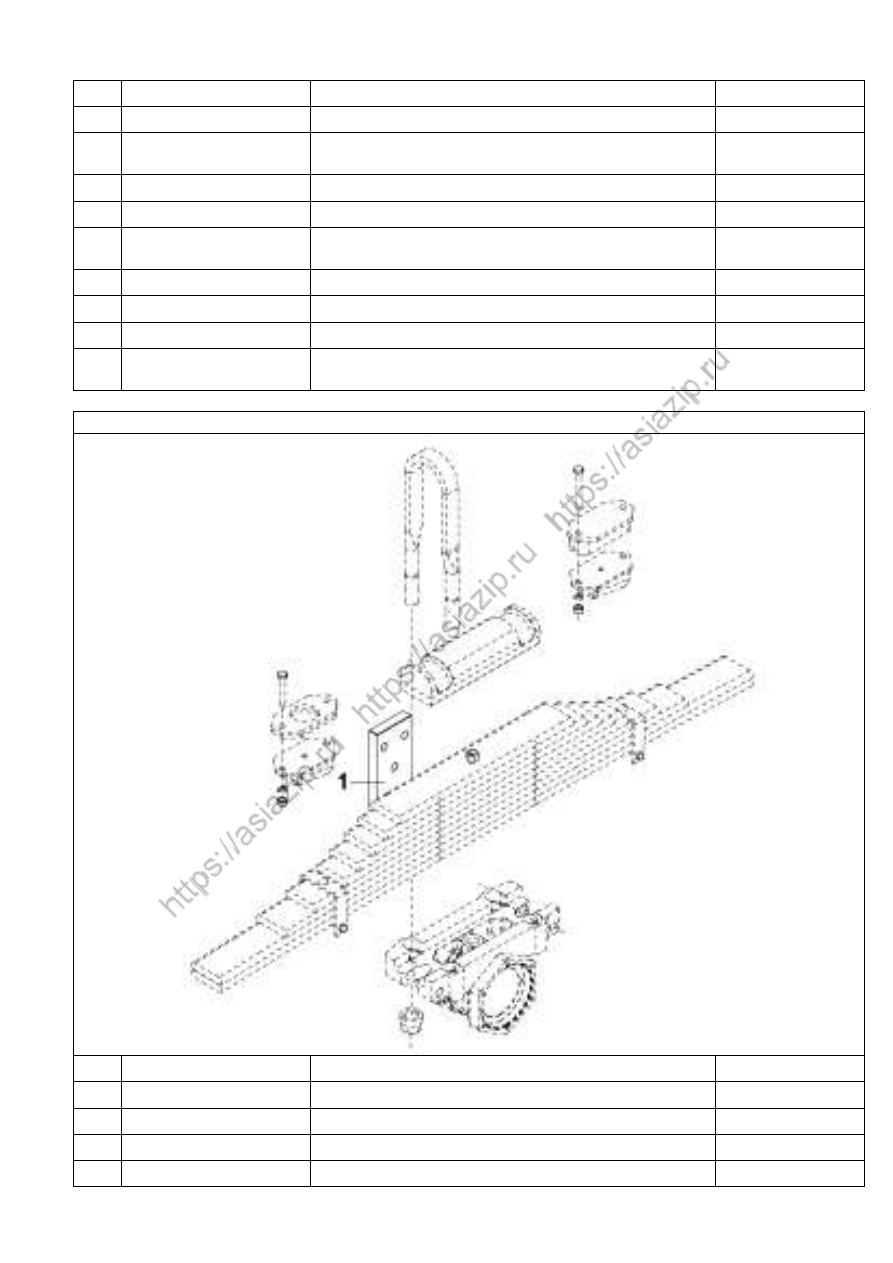

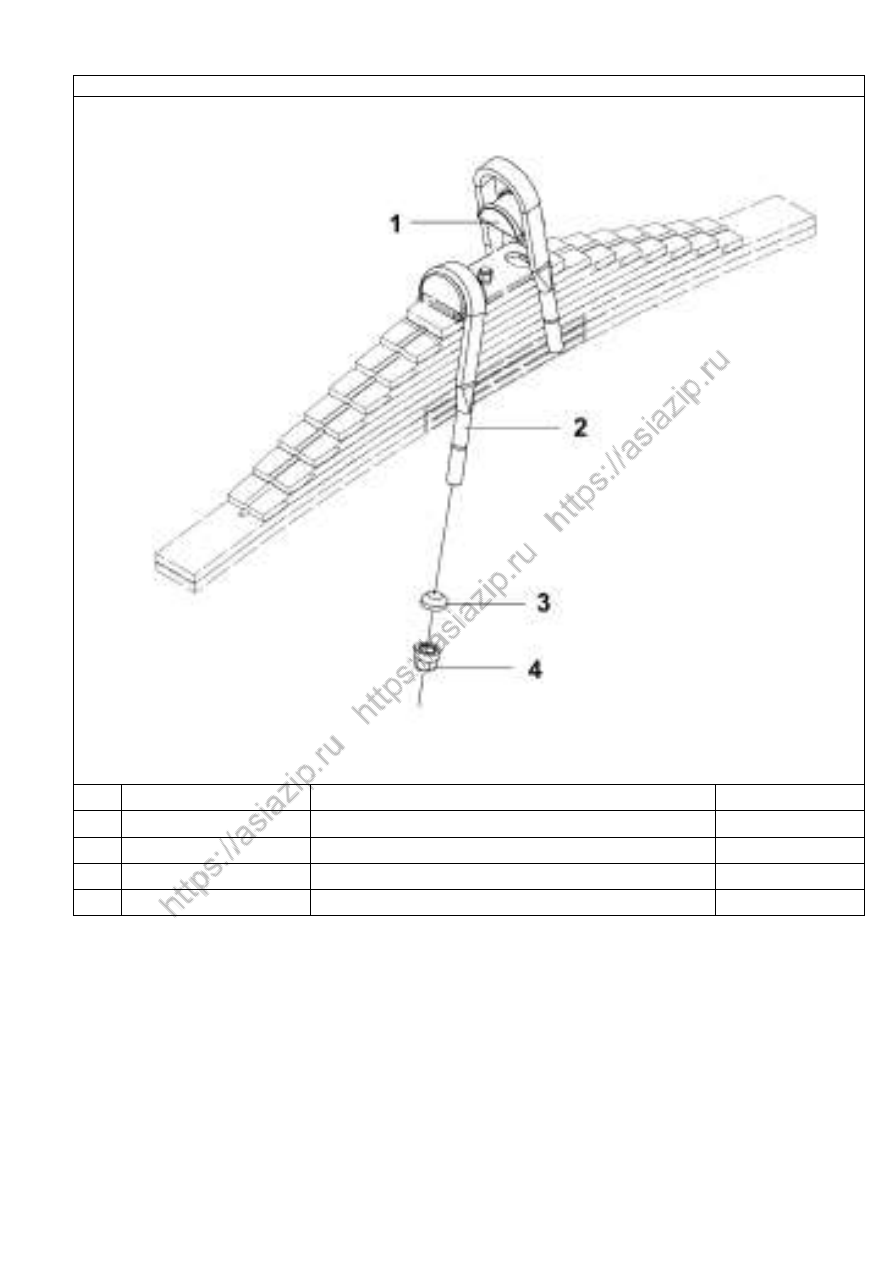

Рис.143. Крепление рессор задней подвески



Н/п  Номер детали

Название детали

Количество

1

29ZB3 -04105

Накладка стремянки

4

2

2904131 -T1100

Стремянка задней рессоры

4

3

29ZB3 -04134

Шайба

8

4

29Z33-04133

Гайка стремянки

8





1 5 7



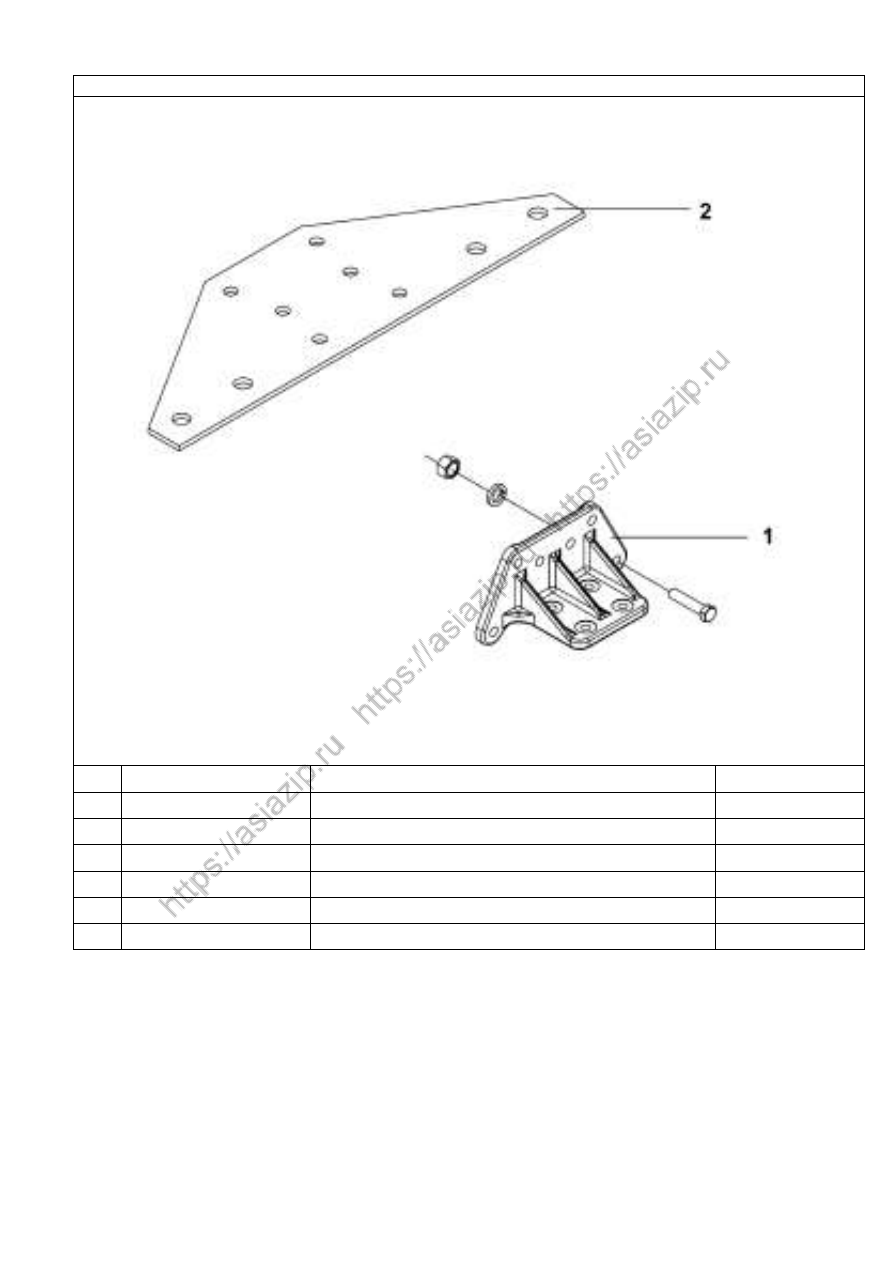

Рис.144. Задняя подвеска



Н/п

Номер детали

Название детали

Количество

1

29ZB8A -04204

Опора ограничителя

4



Q151B1255

Болт

24



Q341B12

Гайка

24



Q40312

Стопорная шайба

24

2

2904062 -T1400

Поставка

4



RQ4501246

Заклёпка с скруглённой фаской

4















1 5 8

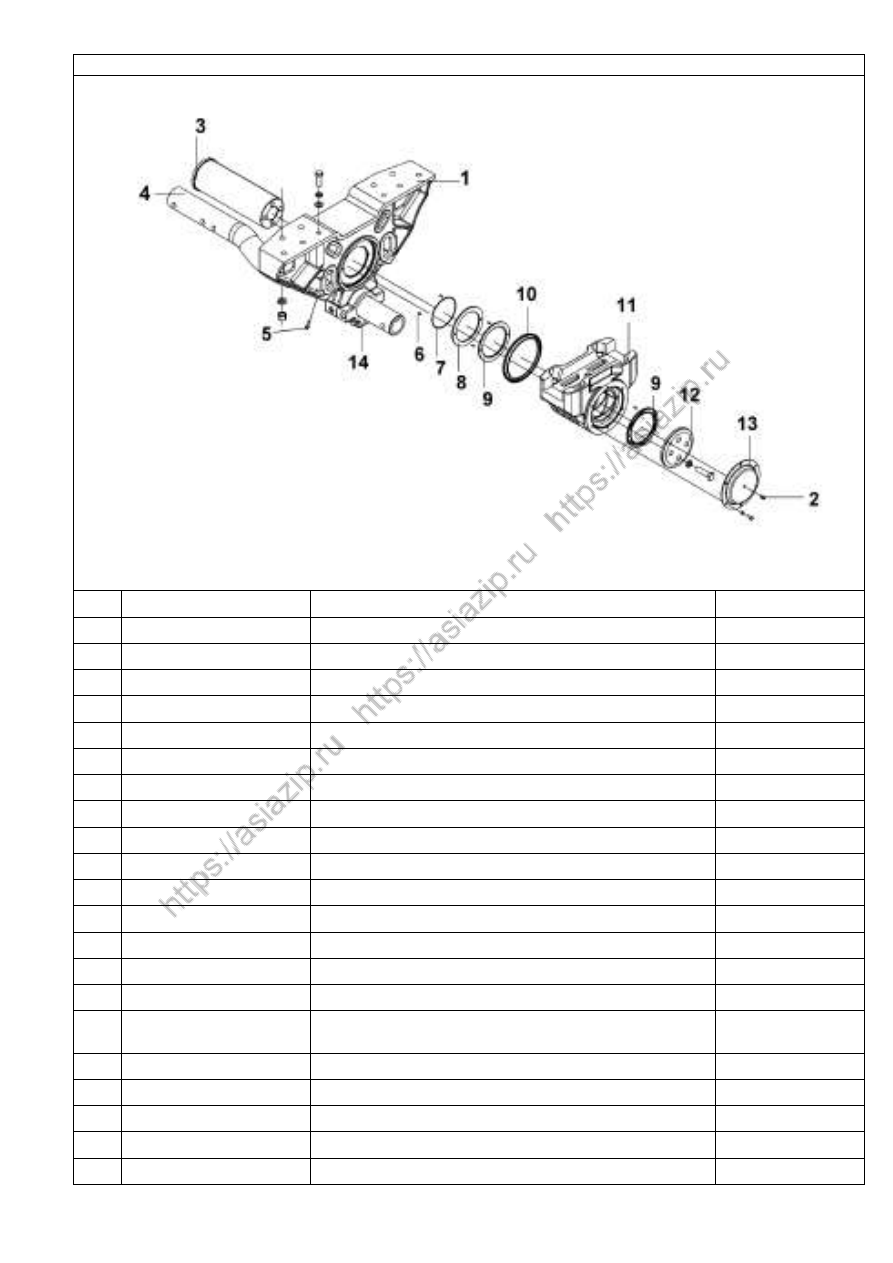

Рис.145. Балансирная подвеска



Н/п

Номер детали

Название детали

Количество



2904010 -T0800

Подшипник ступицы балансира

1



Q151B1885 -0H1

Болт

1



Q363B18

Гайка

24



2904017 -T1400

Шайба

24



Q151B1890 -0H1

Болт

8

1

2904061 -T0800

Кронштейн балансира

2

2

Q700B01

Пресс-маслёнка

2

3

29ZB8A -04026

Полуось

2

4

2904325 -T0800

Ось балансира

1

5

29Z33-04094

Предохранитель

2

6

29Z33-04063

Палец

8

7

29ZB3 -04072

Кольцо

2

8

29ZB8A -04073

Внутренняя накладка

2

9

29ZB8A -04083

Шайба

4

10

29ZB3 -04084

Уплотнительное кольцо

2

11

2904080 -T0800

Подшипник ступицы балансира с втулкой
в сборе

2



2904081 -T0800

Подшипник ступицы балансира

2



29ZB8A -04082

Втулка балансира

4



29ZB8A -04075

Регулирующая шайба (T=2.0)

1



29ZB8A -04076

Регулирующая шайба (T=0.6)

1



29ZB8A -04077

Регулирующая шайба (T=0.9)

1



1 5 9

Продолжение таблицы:  “Балансирная подвеска”



29ZB8A -04078

Регулирующая шайба (T=1.0)

1



29ZB8A -04079

Регулирующая шайба (T=0.2)

1

1
2

29ZB8A -04089

Крышка

2



Q151B1865

Болт

8



Q40318

Стопорная шайба

8

1
3

29ZB8A -04097

Крышка  корпуса  подшипника  балан сира
в сборе

2



29ZB8A -04098

Крышка корпуса подшипника балансира

2



Q150B0818

Болт

12



Q40308

Стопорная шайба

12

1
4

2904058 -T0800

Керамический колпак

2



Рис.146. Ограничитель рессоры



Н/п

Номер детали

Название детали

Количество

1

29ZB3 -04347

Ограничитель

4



Q40318

Стопорная шайба

20



Q151B1855

Болт

12



Q151B1860

Болт

8



1 6 0





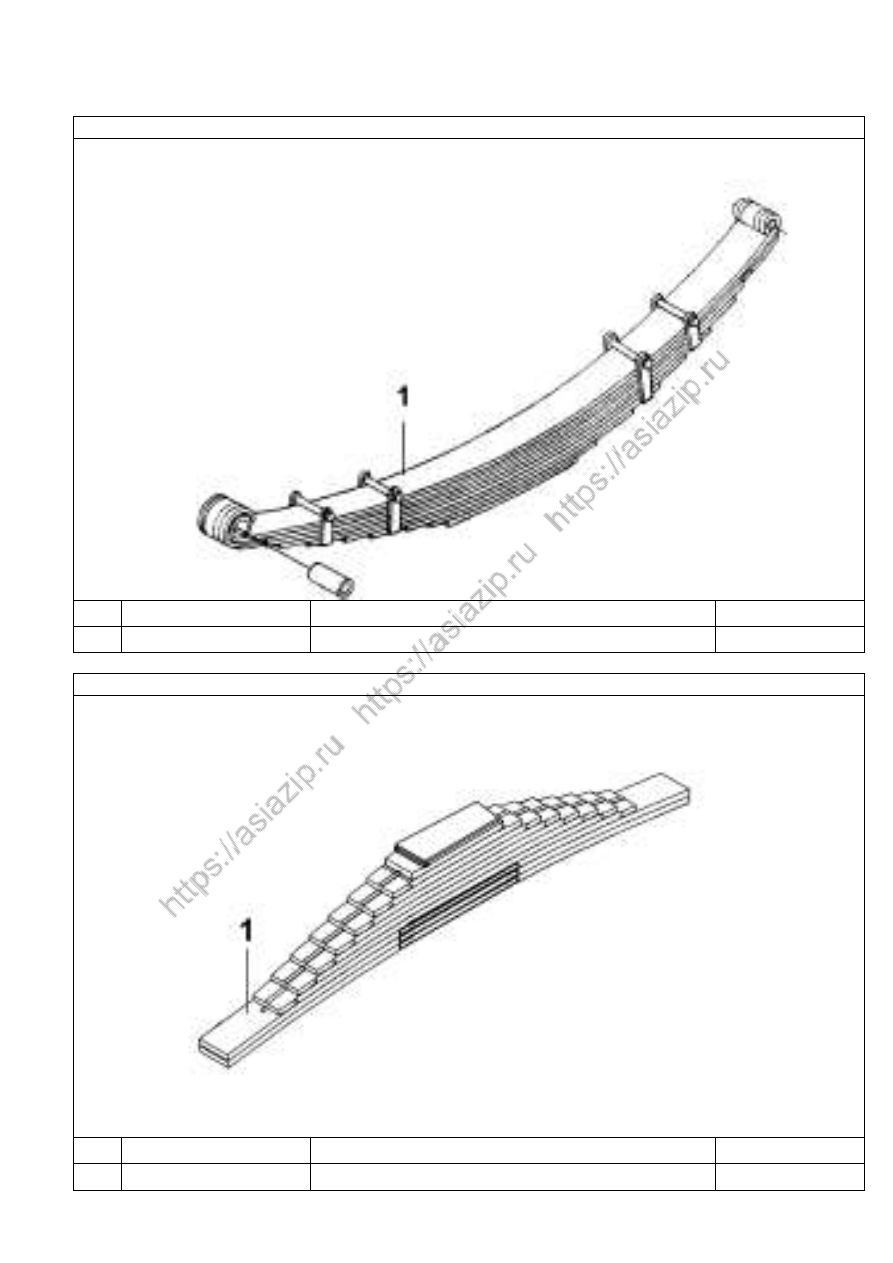

Рис.147. Рессора передняя



Н/п

Номер детали

Название детали

Количество

1

2912010 -T1100

Рессора передняя в сборе

2



Рис.148. Рессора задняя



Н/п

Номер детали

Название детали

Количество

1

2913010 -T1100

Рессора задняя в сборе

2
