Самосвал DFL3251A марки DONGFENG. Каталог запчастей - часть 3



6 5



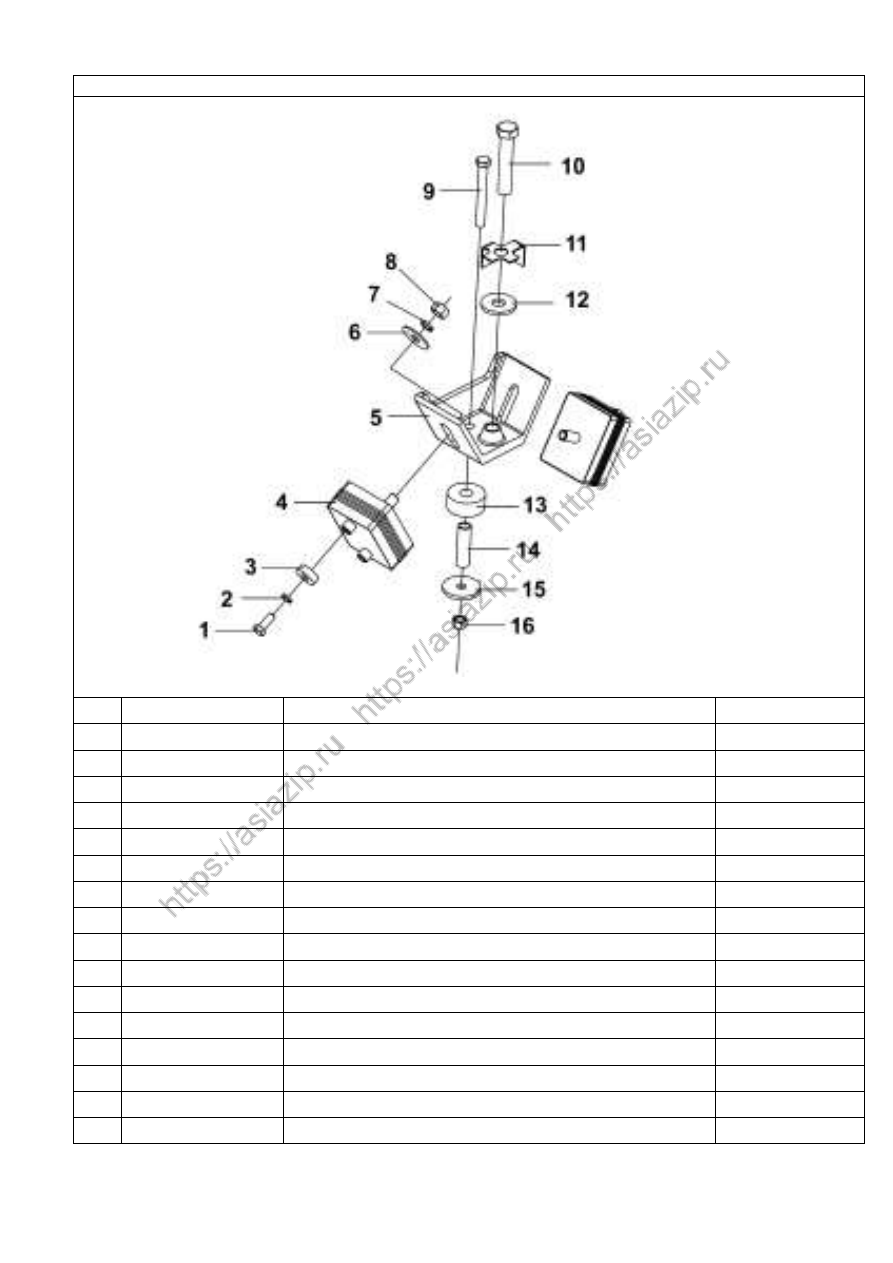

Рис.56. Задняя подвеска двигателя





Н/п

Номер детали

Название детали

Количество

1

Q150B1025

Болт

8

2

Q40310

Стопорная шайба

8

3

10N-01039

Направляющая втулка

8

4

10Z2 4-01030

Подушка

4

5

10ZB3 -01024

Кронштейн задней подвески двигателя

2

6

10ZD2 A-01034

Шайба

4

7

Q40310

Стопорная шайба

4

8

Q340B10

Гайка

4

9

Q150B12100

Болт

2

10

Q150B1895 -0H1  Болт

2

11

10ZB3 -01026

Стопорная шайба

2

12

10ZD2 A-01033

Шайба

2

13

10ZB3-01042

Подушка

2

14

10ZB3-01044

Втулка

2

15

10ZB3-0104 3

Шайба

2

16

Q340B12

Гайка

2





6 6



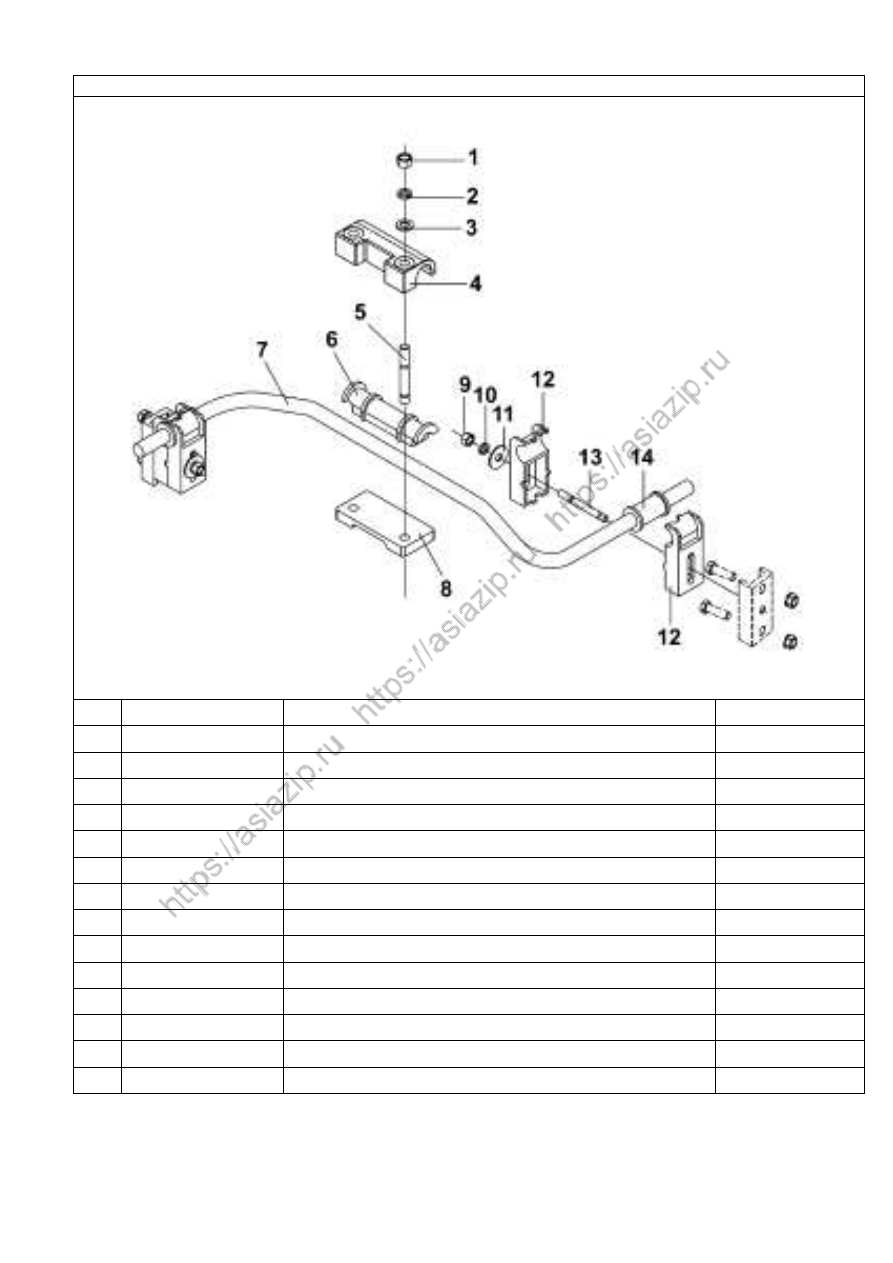

Рис.57. Подвеска коробки передач




Н/п

Номер детали

Название детали

Количество

1

Q340B16-0H1

Гайка

2

2

Q40316

Стопорная шайба

2

3

Q40116

Шайба

2

4

10ZB1 E-01024

Накладка

1

5

Q1201695 -0H1

Шпилька

2

6

10ZB8 A-01027

Подушка

1

7

1001211 -T1400

Стабилизатор коробки

1

8

10ZB1 E-01029

Накладка

1

9

Q340B14-0H1

Гайка

2

10

Q40314

Стопорная шайба

2

11

Q40214

Шайба

2

12

10ZB8 A-01025

Кронштейн стабилизатора

4

13

Q1201495 -0H1

Шпилька

2

14

10ZB8A-01030

Подушка

2







6 7



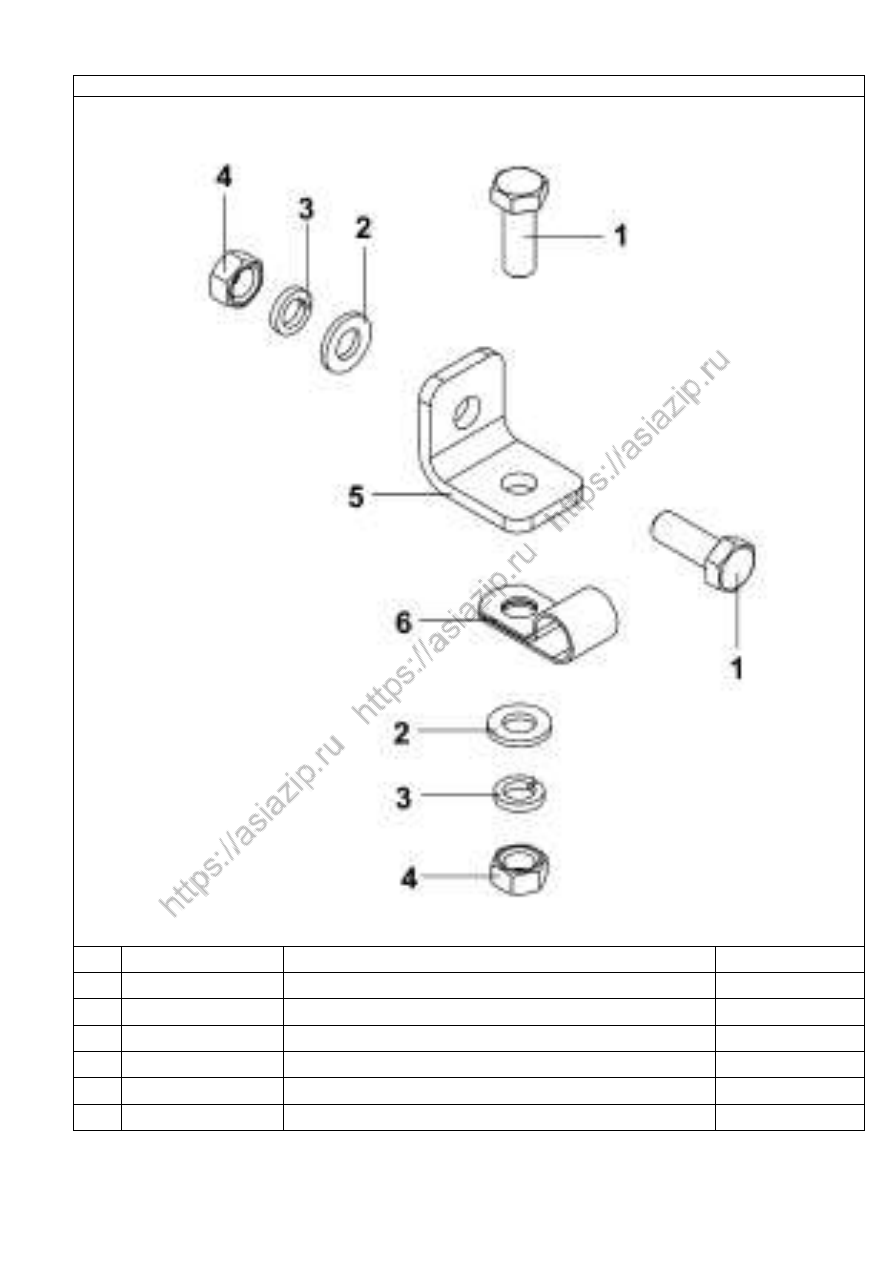

Рис.58. Крепление масляного щупа



Н/п

Номер детали

Название детали

Количество

1

Q150B0825

Болт

2

2

Q40108

Шайба

2

3

Q40308

Стопорная шайба

2

4

Q340B08

Гайка

2

5

1109141 -T0300

Кронштейн

1

6

Q68612

Скоба

1





6 8



Рис.59. Кронштейны топливного бака



Н/п  Номер детали

Название детали

Количество

1

11NK-01105 -B   Кроншт ейн  топли вного бак а

2

2

11NK-01113

Прокладка

2

3

Q150B1240

Болт

10



Q150B1250

Болт

2

4

Q40112

Шайба

12

5

Q40312

Стопорная шайба

12





6 9



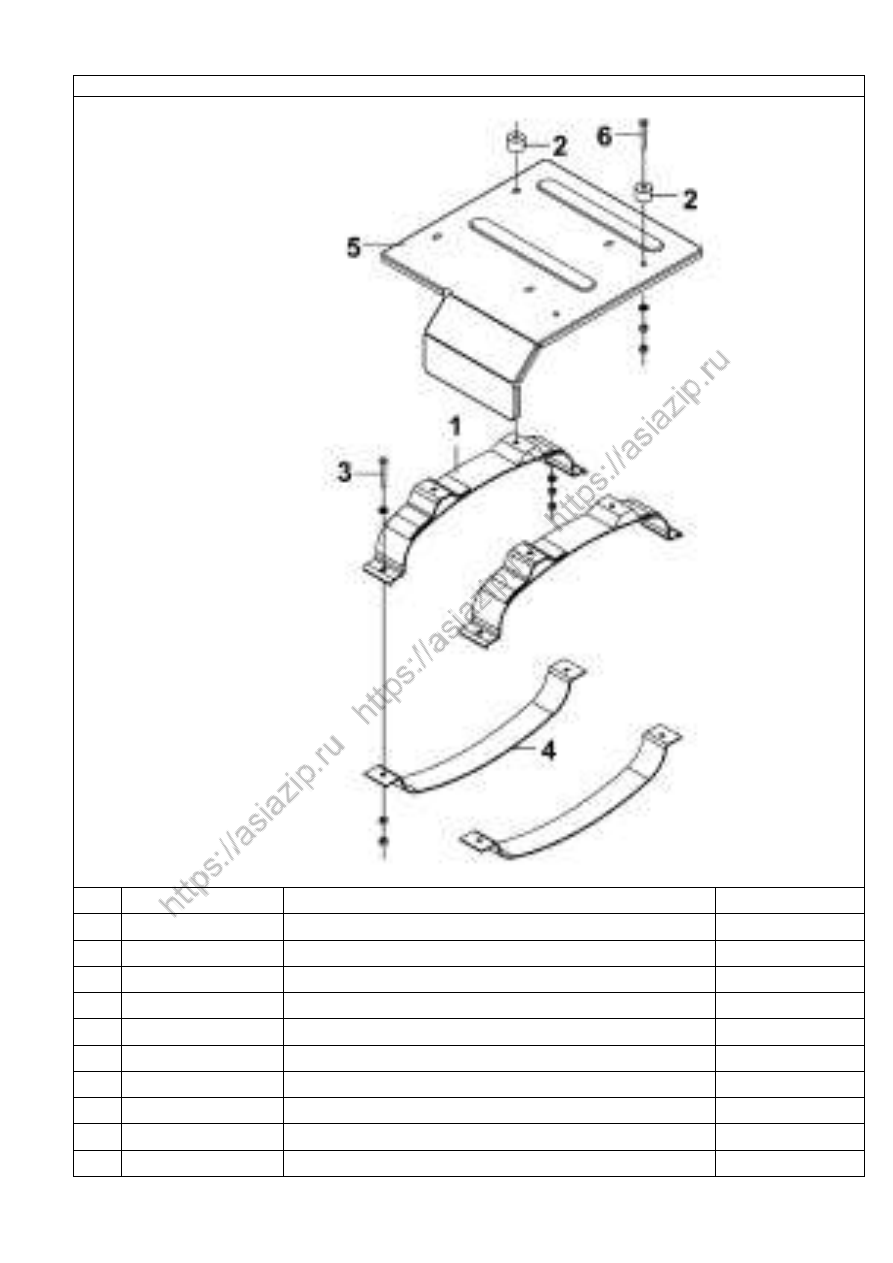

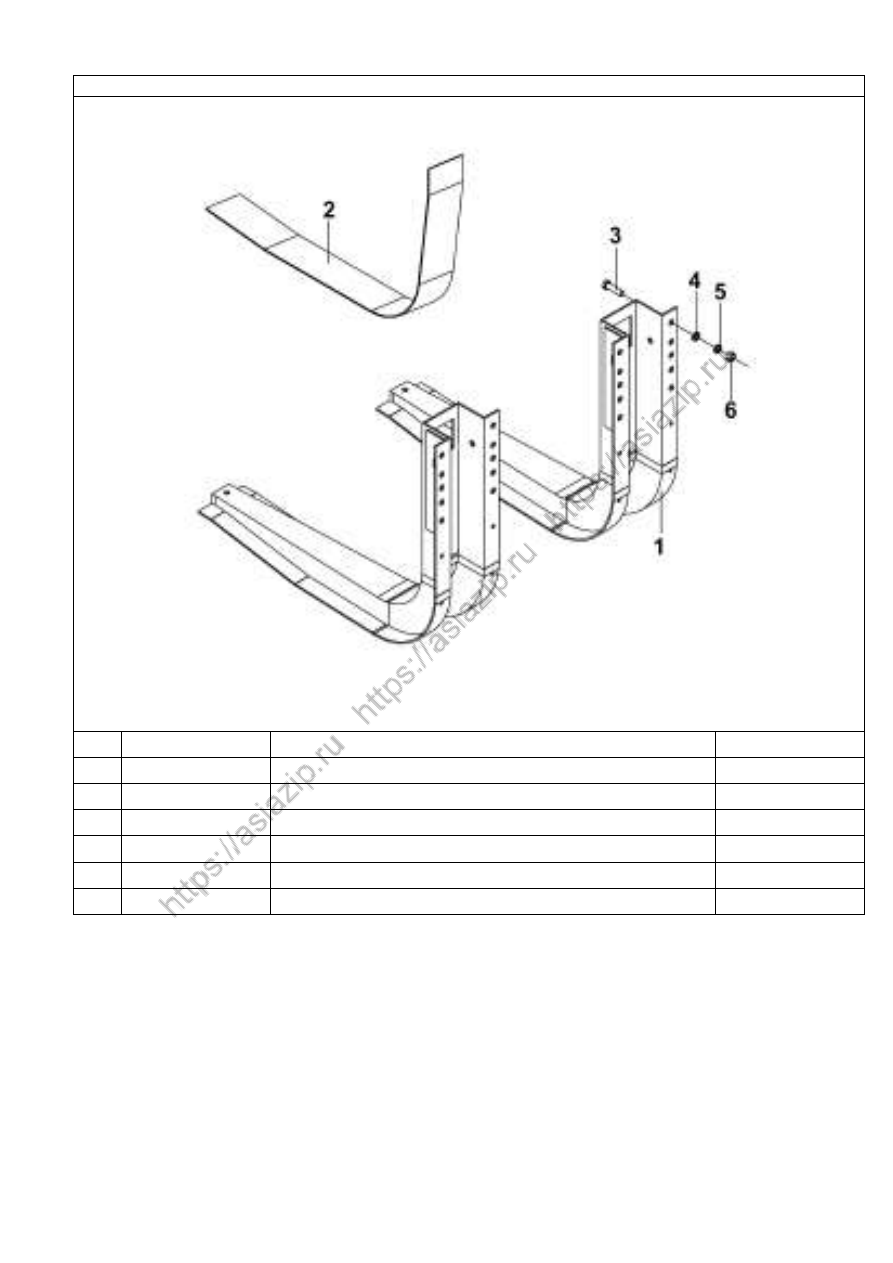

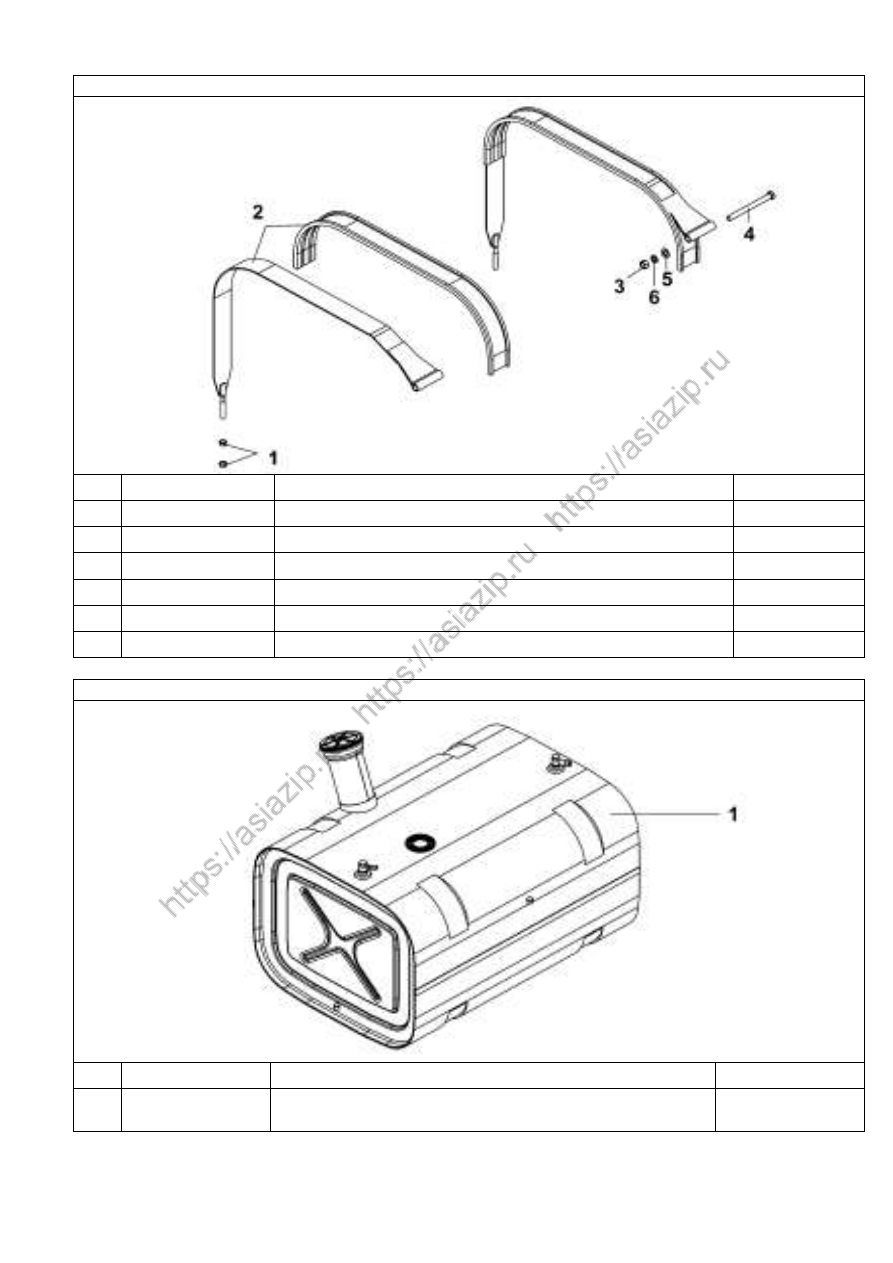

Рис.60. Крепление топливного бака



Н/п  Номер детали

Название детали

Количество

1

Q340B10

Гайка

4

2

11NK-01110 -B   Хом уты топли вного бак а

2



11NK-01114

Прокладка

1

3

Q340B12

Гайка

2

4

11NK-01116

Болт

2

5

Q40112

Шайба

2



Рис.61. Топливный бак



Н/п  Номер детали

Название детали

Количество

1

1101020 -

T1400

Топливный бак в сборе

1



7 0



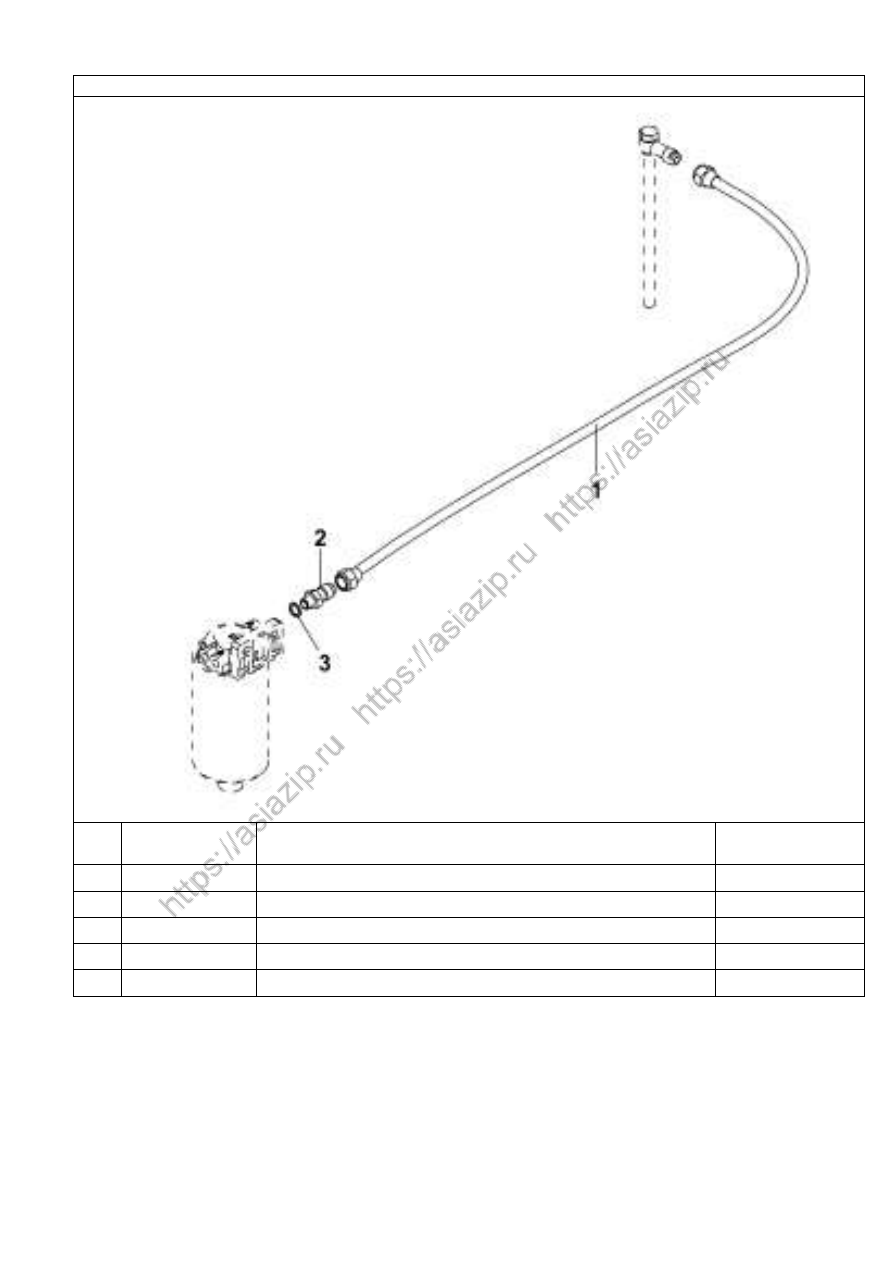

Рис.62. Магистраль подачи топлива



Н/п

Номер

детали

Название детали

Количество

1

RQ860C1290    Тр убк а подачи т опл ива в сб оре

1



ZD250×7.5

Лента

2



RQ8551230

Предохранительный рукав

2

2

11ZB7 -04126    Переходник

1

3

11.2D-04027    Уплотнительн ая шайба

1





7 1



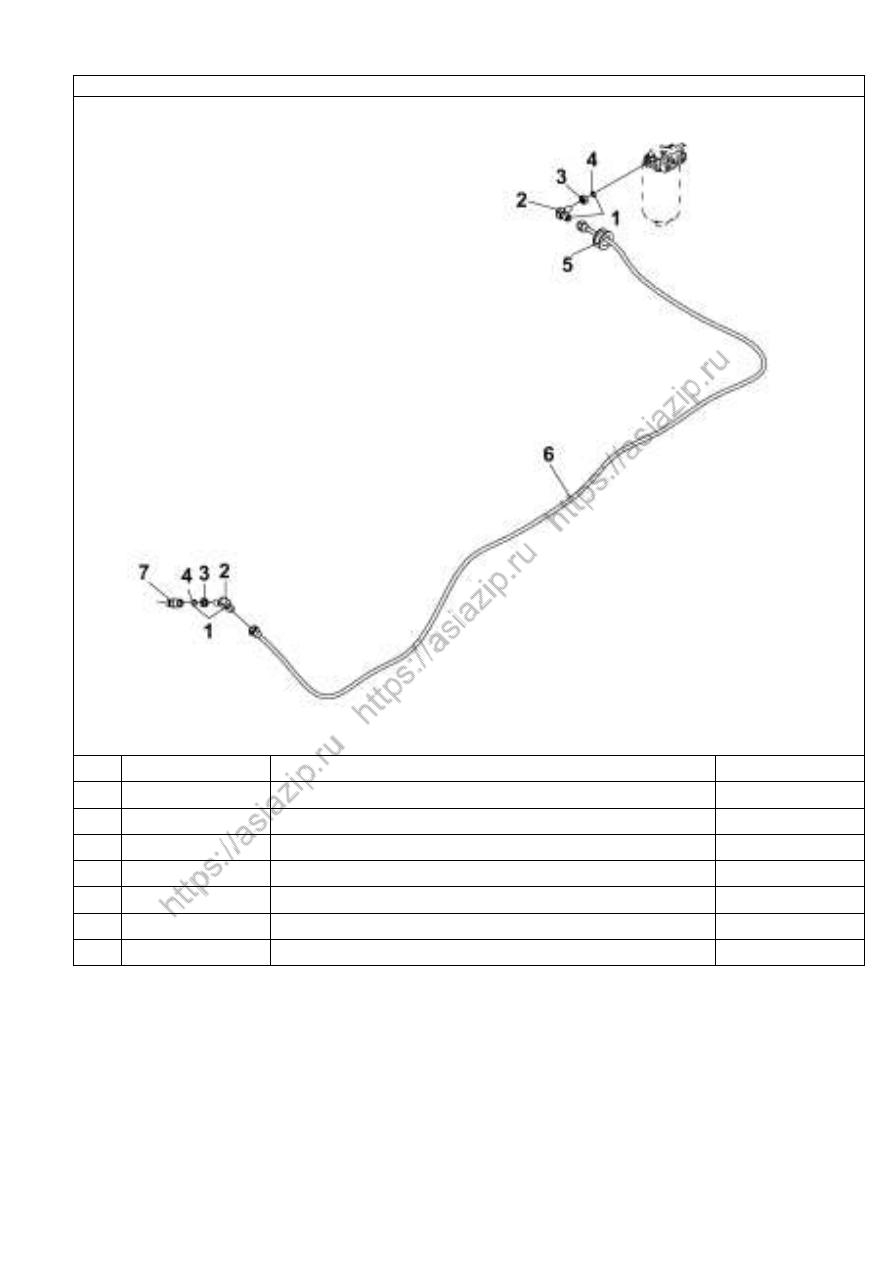

Рис.63. Магистраль подачи топлива





Н/п  Номер детали

Название детали

Количество

1

11ZB3 C-04126   Шт уц ер тр уб ки  в сборе

1

2

11ZB3 C-04124   Шт уц ер тр уб ки

1

3

35N-06028

Прижимная гайка

1

4

35N-06033

Уплотнительное кольцо

1

5

11ZB3 -04034

Втулка

1

6

RQ860C12295   Гибкая тр убк а п од ачи топли ва в сборе

1

7

11Z2 4-04126

Штуцер

1





7 2



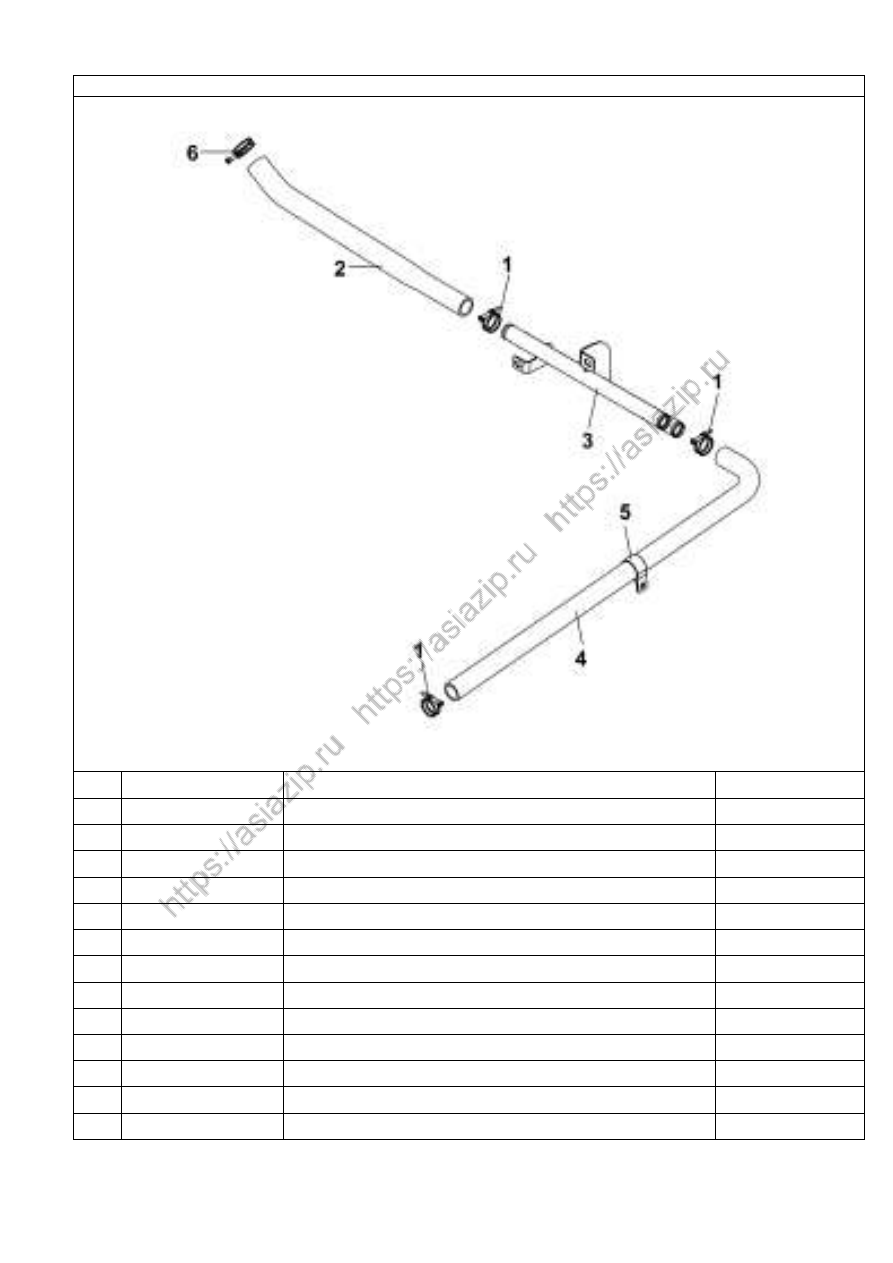

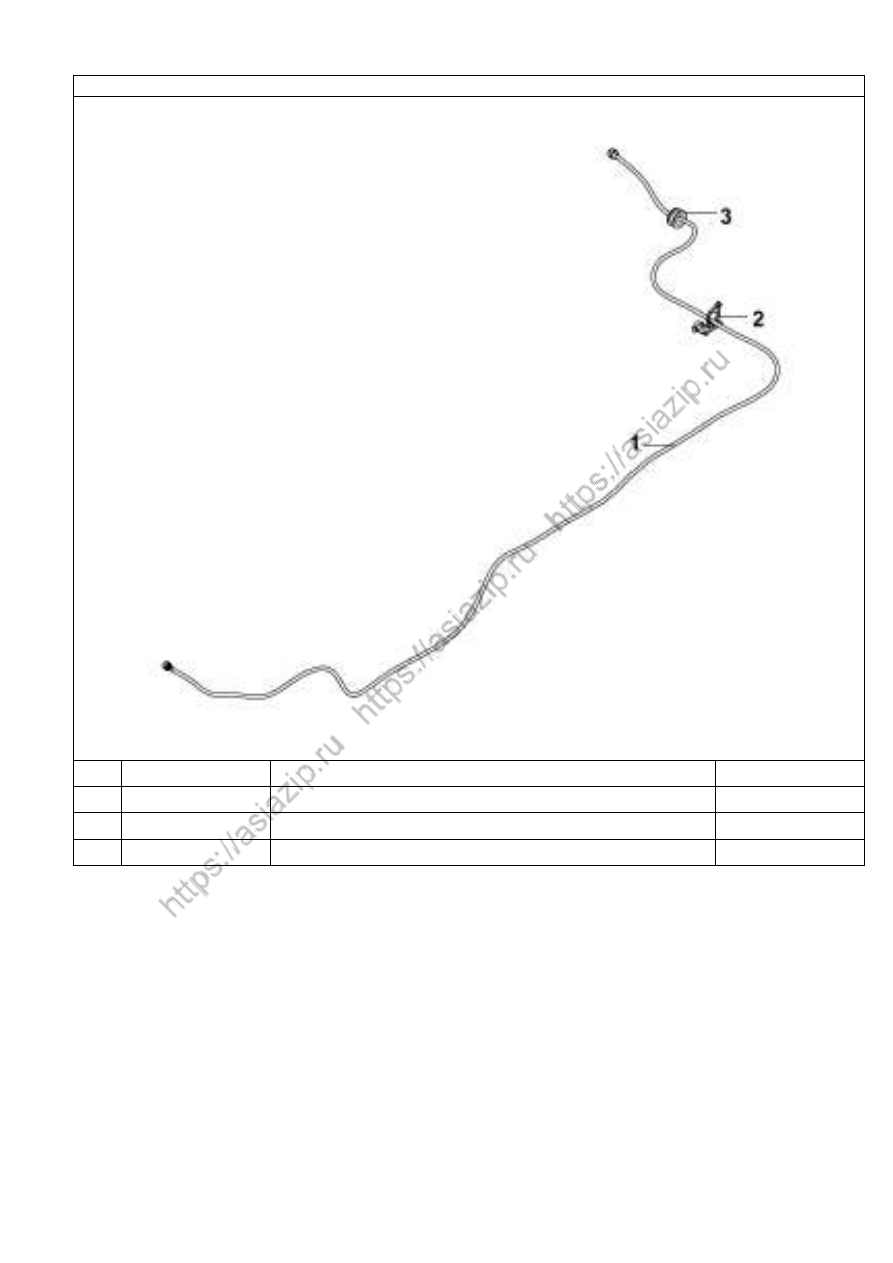

Рис.64.  Трубка сливная





Н/п  Номер детали

Название детали

Количество

1

RQ860B10345   Тр убк а

1

2

35ZB8A-06101   Кроншт ейн

1

3

11ZB3 -04033

Втулка

1





7 3



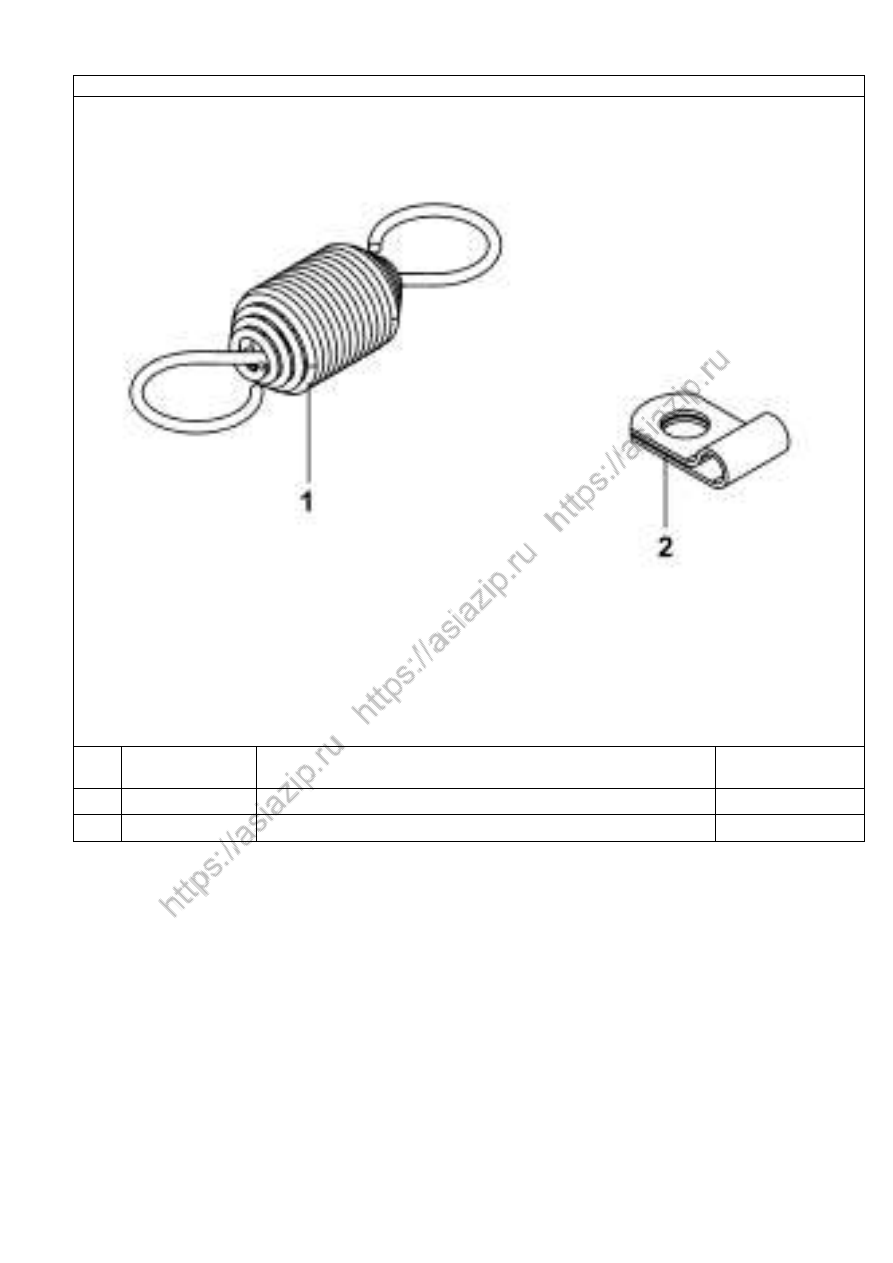

Рис.65.  Детали привода акселератора






Н/п

Номер

детали

Название детали

Количество

1

11Z6 6-08145   Пр ужина

1

2

Q68606

Скоба

2





7 4



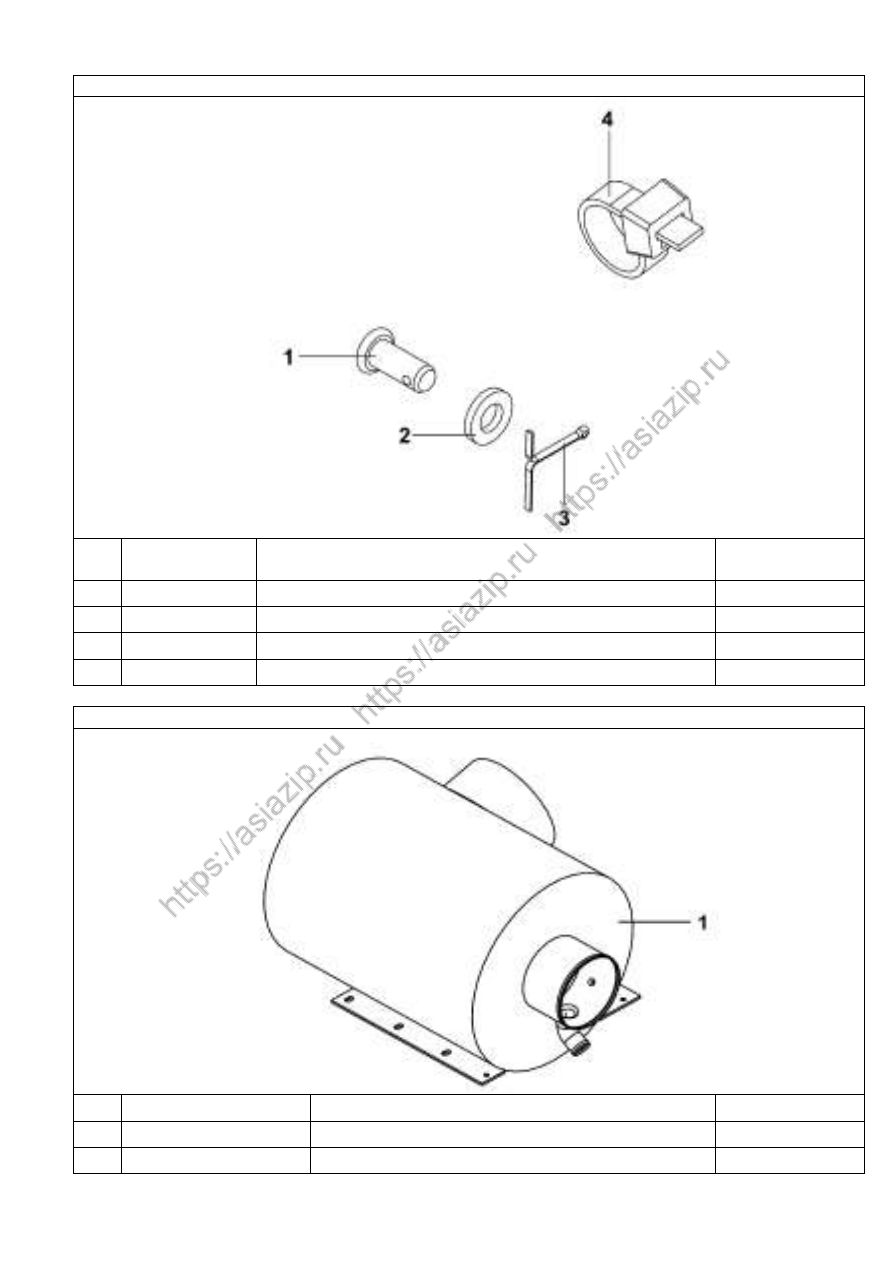

Рис.66.  Крепление вспомогательного троса управления



Н/п

Номер

детали

Название детали

Количество

1

Q510B0614

Палец

1

2

Q40106

Шайба

1

3

Q500B1620

Шплинт

1

4

NZ6 6-120-1

Хомут

3



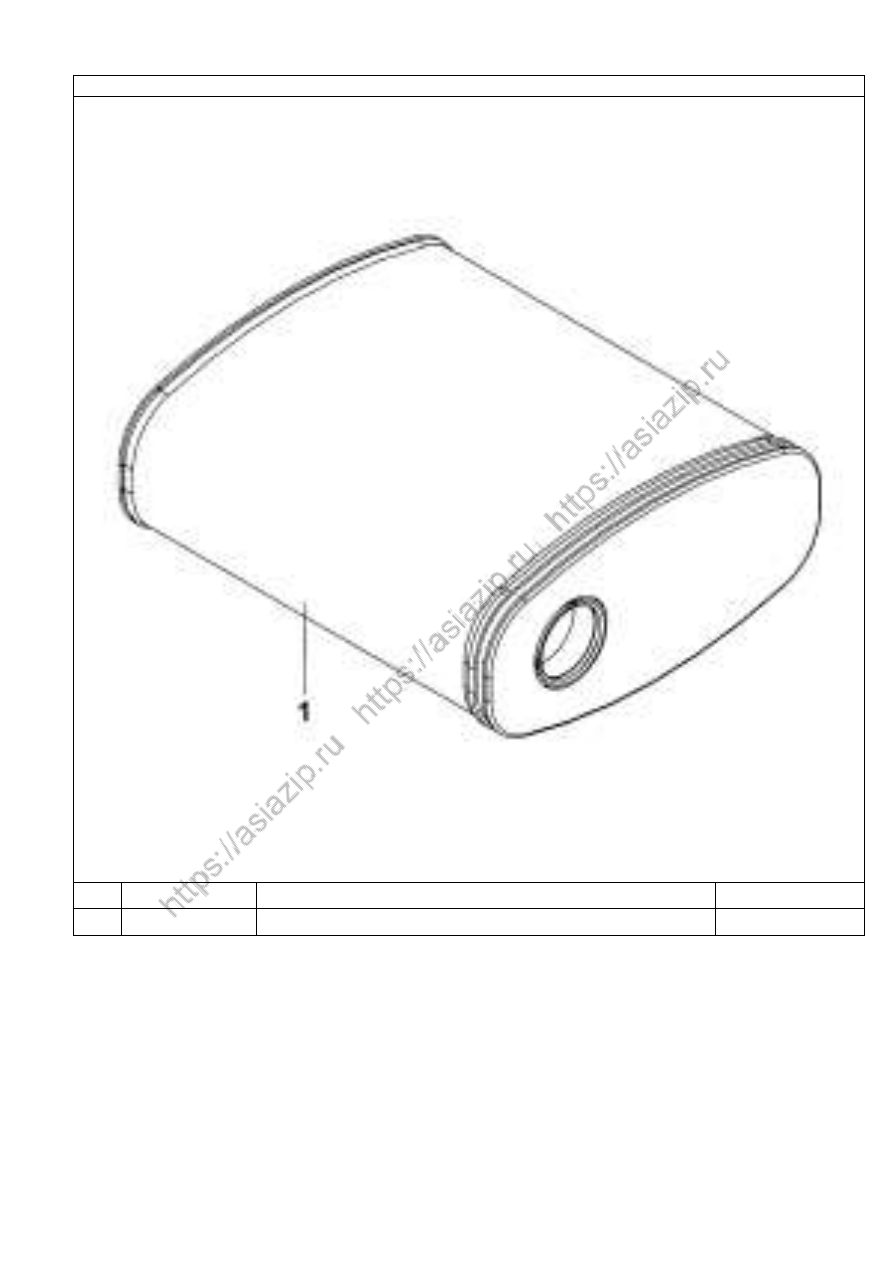

Рис.67.  Фильтр воздушный в сборе



Н/п

Номер детали

Название детали

Количество

1

1109ZD2A-001

Фильтр воздушный в сборе

1



1109N1 2-020/ 030

Элемент фильтрующий

1





7 5

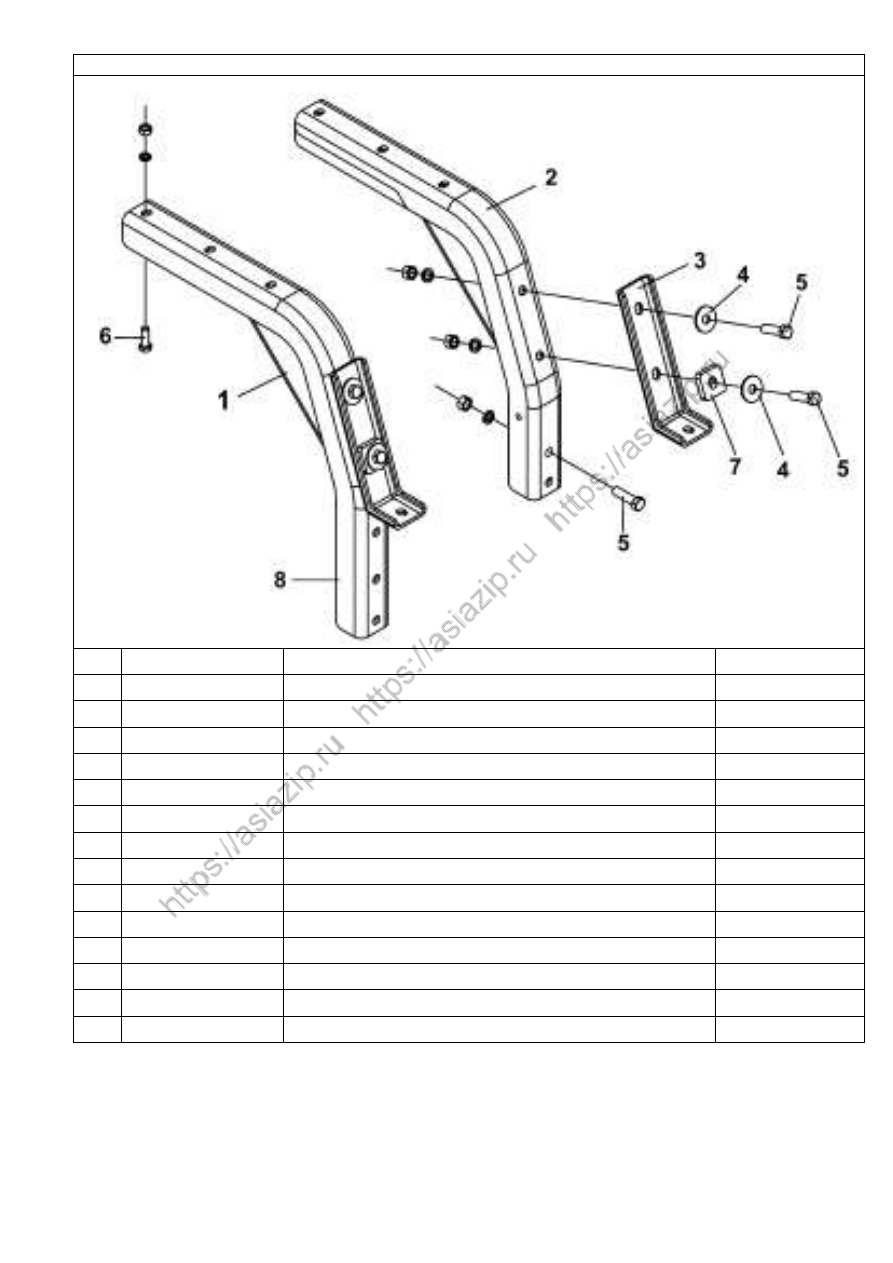

Рис.68. Кронштейны воздушного фильтра



Н/п

Номер детали

Название детали

Количество

1

1109017 -T0100

Кронштейн

2

2

1109018 -T1000

Кронштейн воздухоочистителя

1

3

1109013 -K0100   Кроншт ейн

2

3

Q40212

Шайба

4

5

Q150B1240

Болт

9



Q40112

Шайба

9



Q40312

Стопорная шайба

9



Q340B12

Гайка

9

6

Q150B1025

Болт

6



Q40110

Шайба

6



Q40310

Стопорная шайба

6



Q340B10

Гайка

6

7

1109011 -K0100   Под ушка

2

8

1109016 -T0100

Кронштейн воздухоочистителя

1





7 6



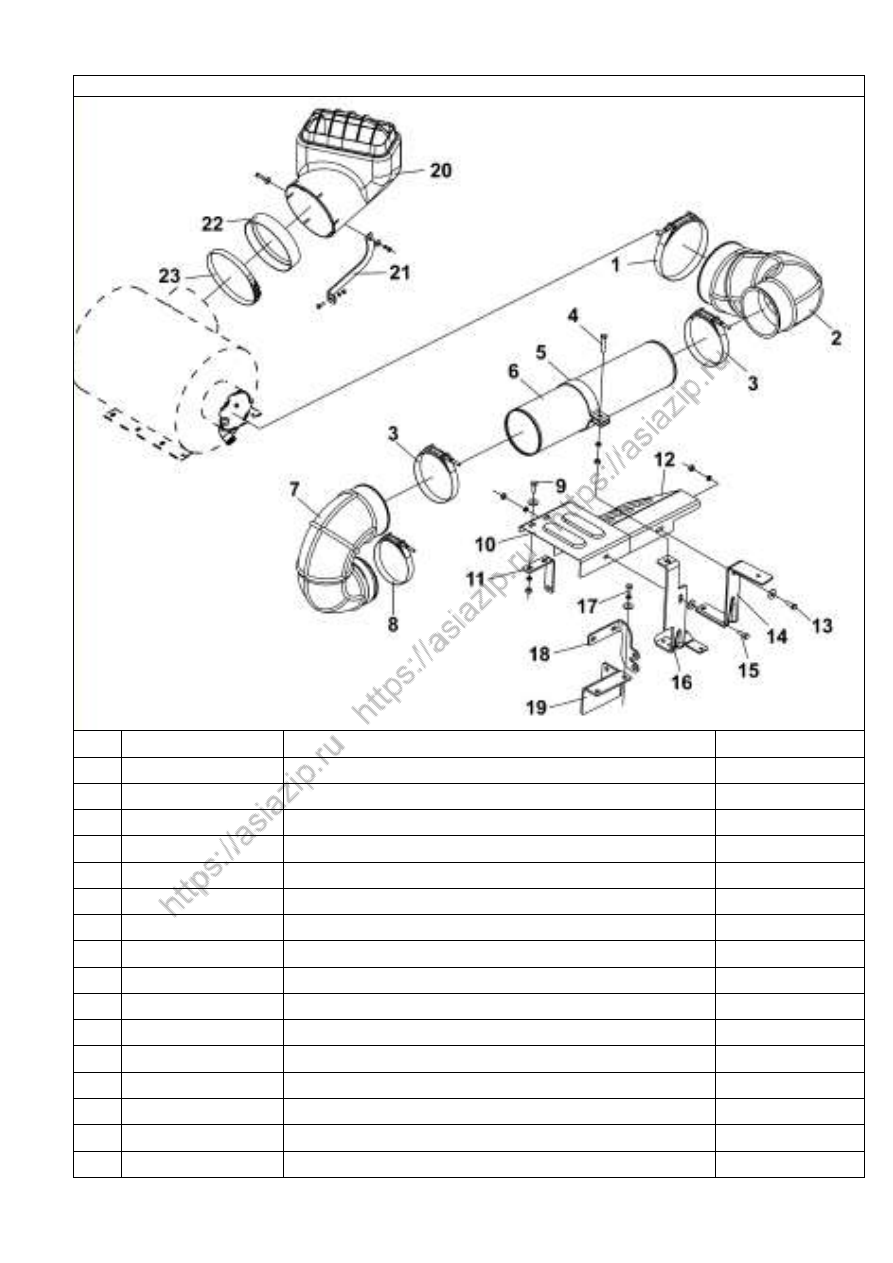

Рис.69. Система питания воздухом



Н/п

Номер детали

Название детали

Количество

1

RQ677160

Хомут

1

2

1109027 -T0500

Впускной патрубок

1

3

RQ677130

Хомут

2

4

Q150B0835

Болт

1



Q40108

Шайба

1



Q40308

Стопорная шайба

1



Q340B08

Гайка

1

5

12ZB6 -03032

Хомут

1

6

1109024 -T1400

Воздуховод

1

7

1109021 -T0500

Патрубок

1

8

RQ677115

Хомут

1

9

Q150B0825

Болт

2



Q40108

Шайба

2



Q40308

Стопорная шайба

2



Q340B08

Гайка

2

10

1109028 -T0500

Теплоизоляционный экран

1



7 7

Продолжение таблицы:



Система питания воздухом



11

1109094 -T0500

Кронштейн теплоизоляционного экрана

1

12

1109099-T0500

Теплоизоляционный экран

1

13

Q150B0825

Болт

1



Q40208

Шайба

1



Q40308

Стопорная шайба

1



Q340B08

Гайка

1

14

1109096 -T0500

Кронштейн теплоизоляционного экрана

1

15

Q150B0820

Болт

1



Q40208

Шайба

1



Q40308

Стопорная шайба

1



Q340B08

Гайка

1

16

1109030 -K0700   Кроншт ейн вп ускной тр убы

1

17

Q150B0825

Болт

2



Q40208

Шайба

2



Q40308

Стопорная шайба

2



Q340B08

Гайка

2

18

1109097 -T0500

Кронштейн теплоизоляционного экрана

1

19

12Z2 4-03031

Кронштейн

1

20

11ZD2 A-09040

Воздухозаборник в сборе

1

21

11ZD2 A-09044

Кронштейн воздухозаборника

1



Q150B0825

Болт

2



Q40208

Шайба

3



Q40308

Стопорная шайба

2



Q340B08

Гайка

2

22

11ZD2 A-09047

Патрубок

1

23

12ZB6 -03032

Хомут

1





7 8



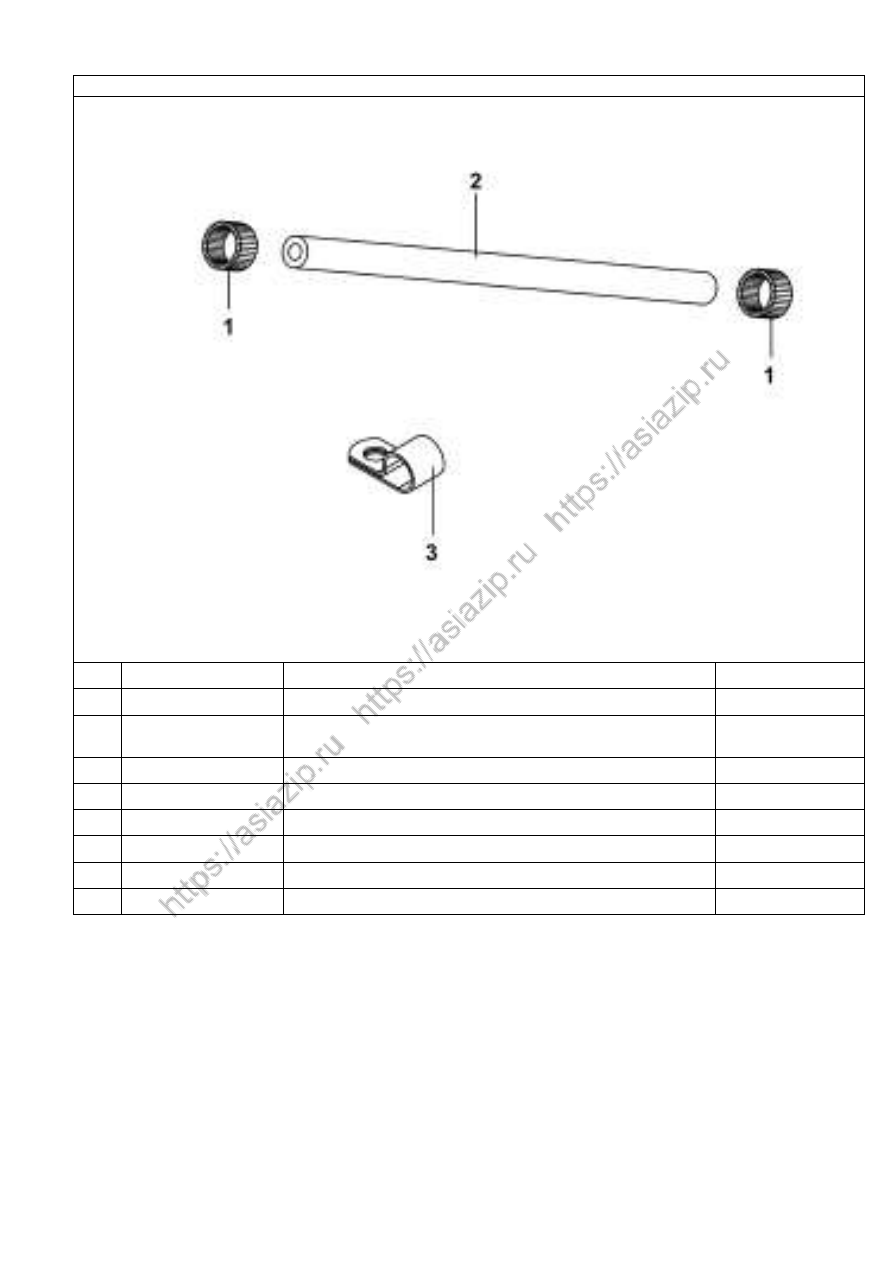

Рис.70. Шланг индикатора засоренности воздушного фильтра



Н/п

Номер детали

Название детали

Количество

1

J K-442.014

Хомут горловины

2

2

1109092 -T0300

Шланг индикатора засоренности воздушного
фильтра

1



RQ8551220

Защитный чехол

1

3

Q68614 -E

Скоба

1



Q150B0830

Болт

1



Q40108

Большая шайба

1



Q40308

Стопорная шайба

1



Q340В08

Гайка

1






7 9



Рис.71. Трубопровод компрессора



Н/п

Номер детали

Название детали

Количество

1

Q67240

Хомут

3

2

1109131 -T1400

Впускная труба компрессора

1

3

1109115 -T1400

Впускная труба компрессора в сборе

1



Q150B0816

Болт

1



Q40108

Большая шайба

1



Q40308

Стопорная шайба

1

4

11Z4 5-09040

Впускная труба компрессора

1

5

34N-06016

Скоба

1



Q150B0830

Болт

1



Q40108

Шайба

1



Q40308

Стопорная шайба

1



Q340B08

Гайка

1

6

Q67245

Хомут

1





8 0



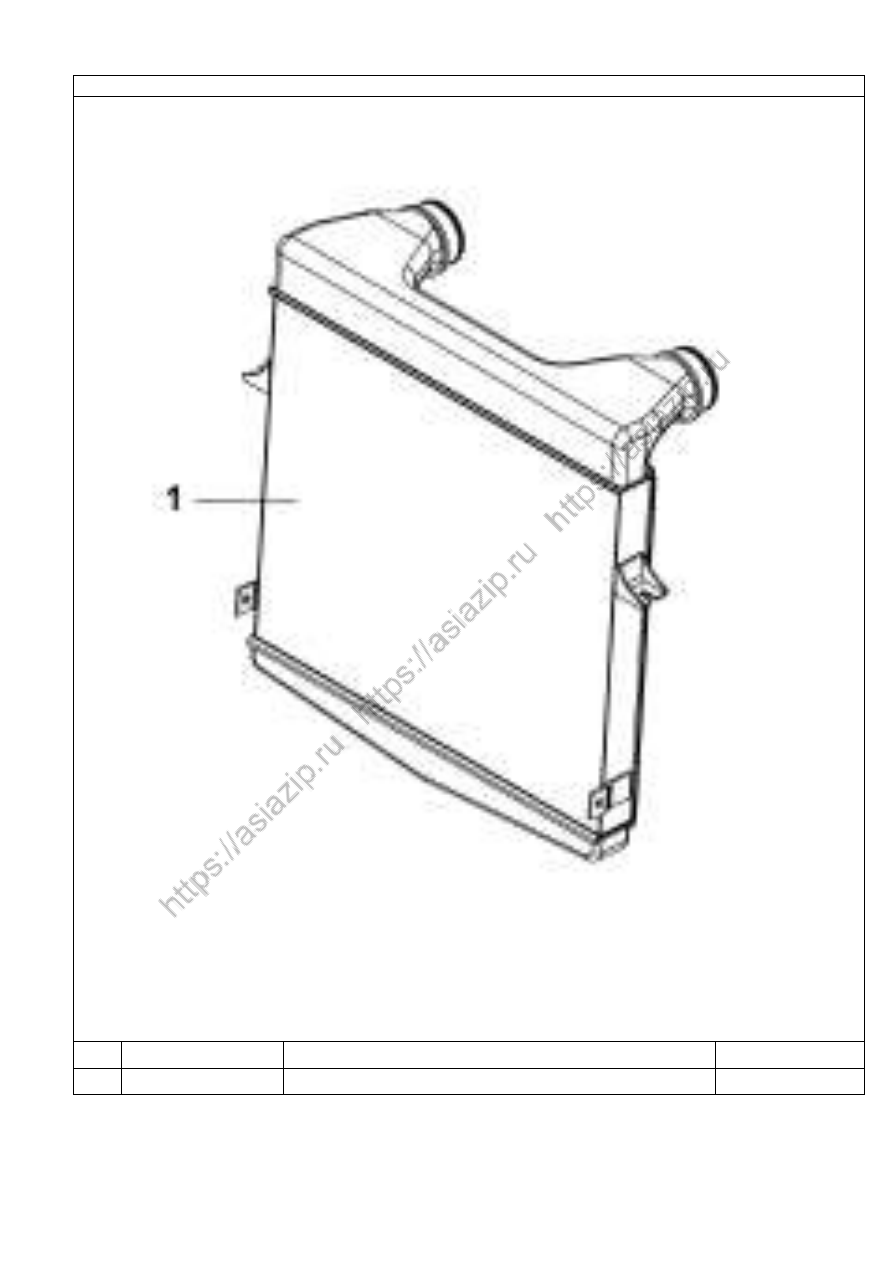

Рис.72. Радиатор охлаждения воздуха






Н/п

Номер детали

Название детали

Количество

1

1118Z24F -001

Радиатор охлаждения воздуха

1





8 1



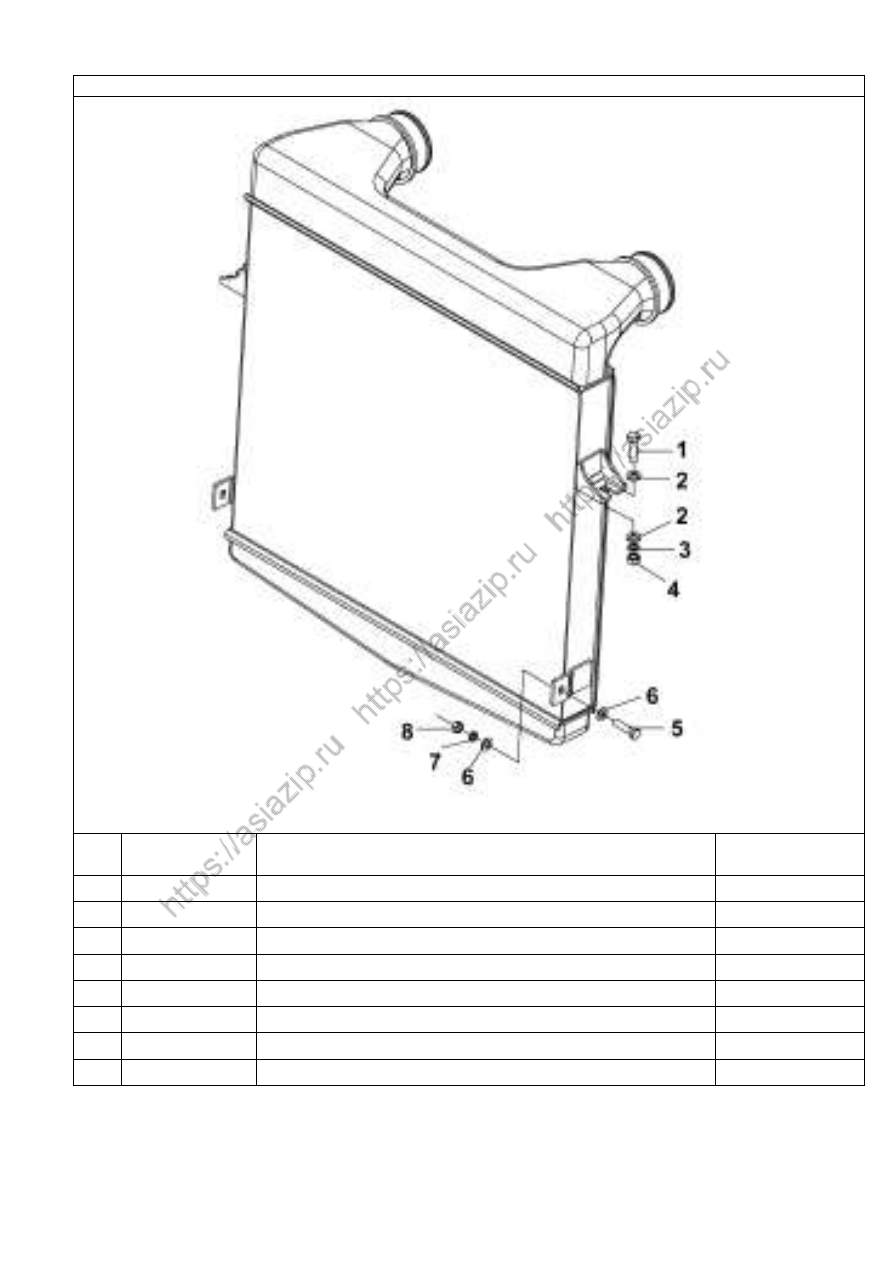

Рис.73. Крепление радиатора охлаждения воздуха





Н/п

Номер

детали

Название детали

Количество

1

Q150B1030

Болт

2

2

Q40110

Шайба

4

3

Q40310

Стопорная шайба

2

4

Q340B10

Гайка

2

5

Q150B0825

Болт

2

6

Q40108

Шайба

4

7

Q40308

Стопорная шайба

2

8

Q340B08

Гайка

2





8 2



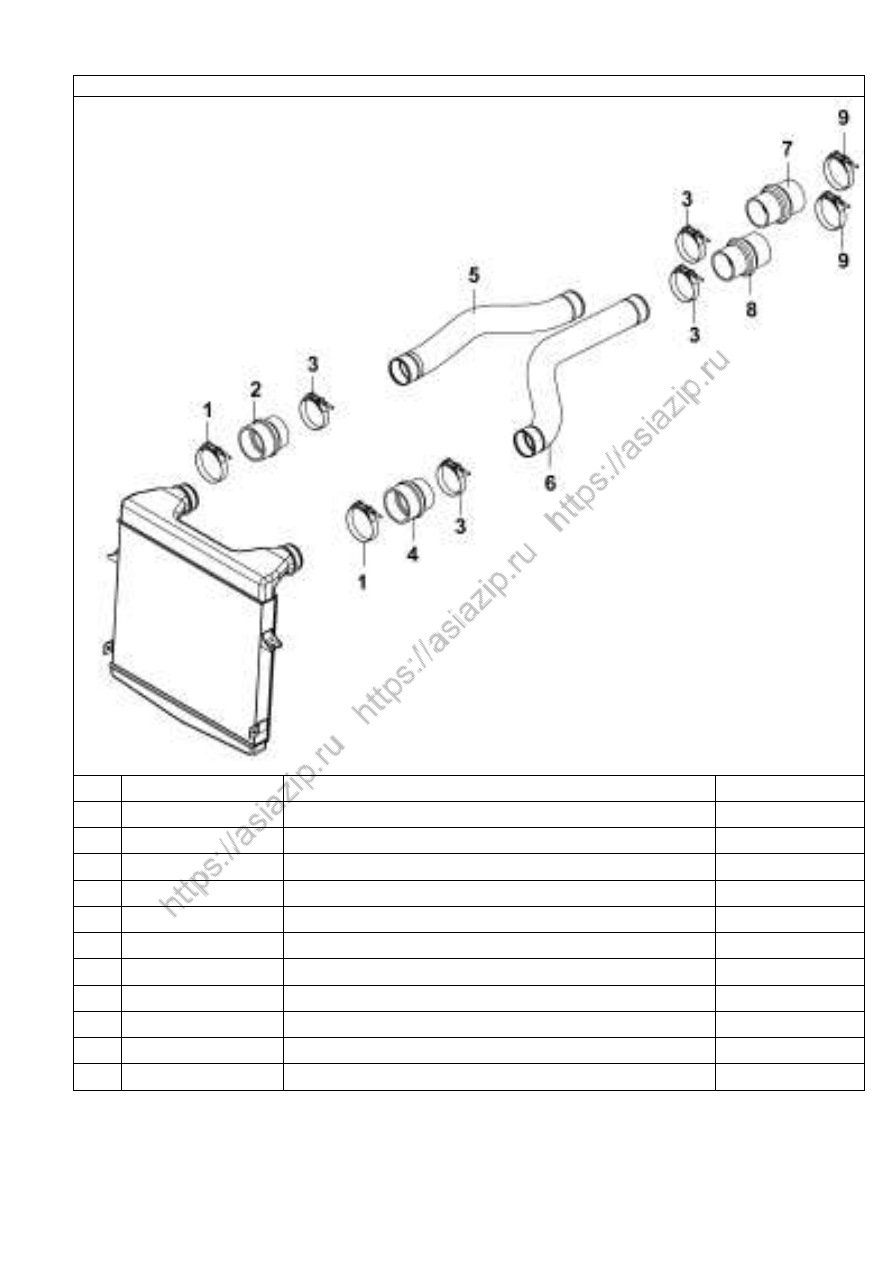

Рис.74. Система охлаждения воздуха



Н/п

Номер детали

Название детали

Количество

1

RQ677100

Хомут

2

2

11N48 -18017

Патрубок

1

3

RQ67785

Хомут

4

4

1119122 -ZB 300  Пат р уб ок

1

5

11ZB3 -18011

Впускная труба

1



A3069053

Зажимное запорное кольцо

1



A3883284

Уплотнительное кольцо

1

6

11ZB3 -18012

Выпускная труба

1

7

11Z2 4-18013

Патрубок

1

8

1119124 -ZB 300  Пат р убок

1

9

RQ67795

Хомут

2





8 3



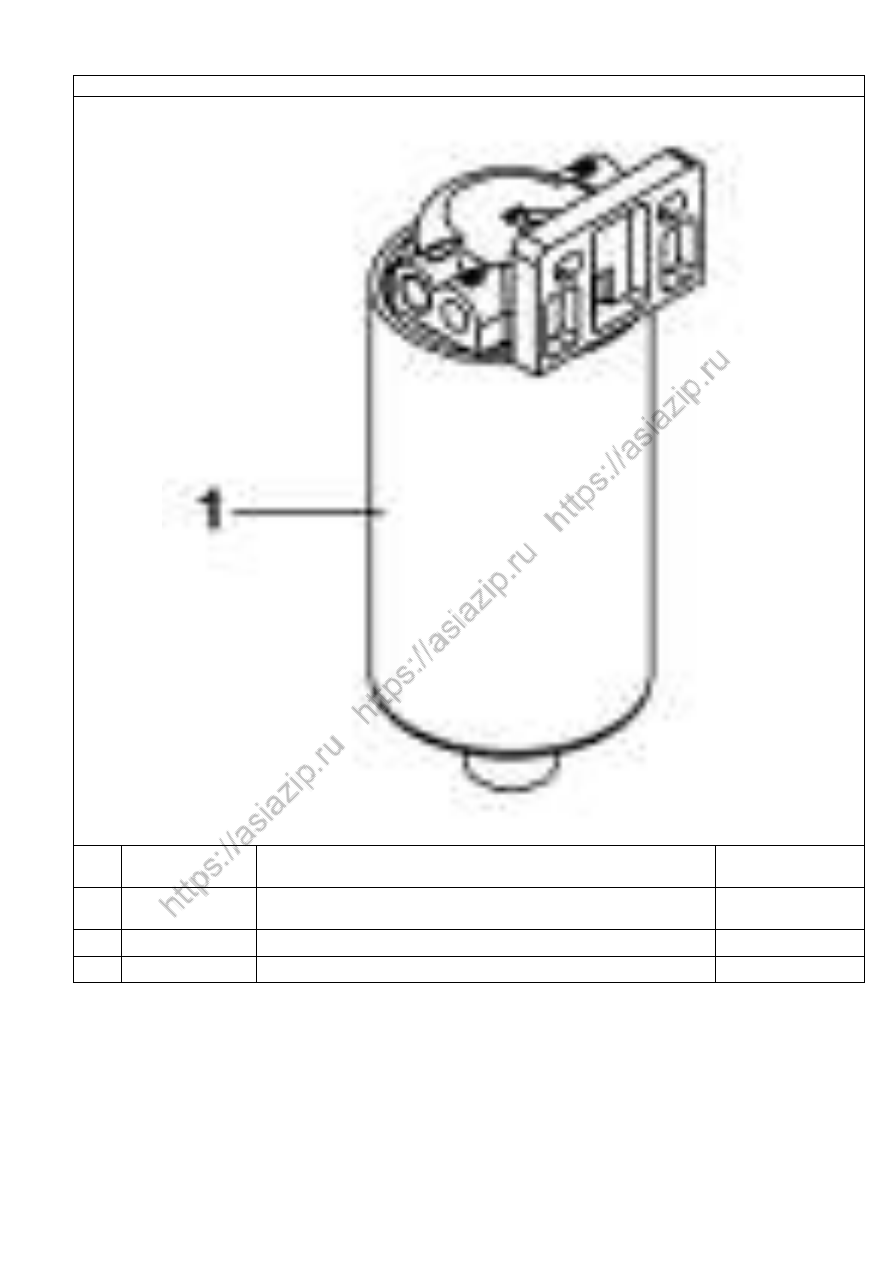

Рис.75. Фильтр грубой очистки топлива





Н/п

Номер

детали

Название детали

Количество

1

1119ZB6-020

Фильтр предварительной очистки топлива в
сборе

1



1119ZB6-021   Станина(правая)

1



1119ZB6-030   Топливной  фильтр предварительной очистки

1





8 4



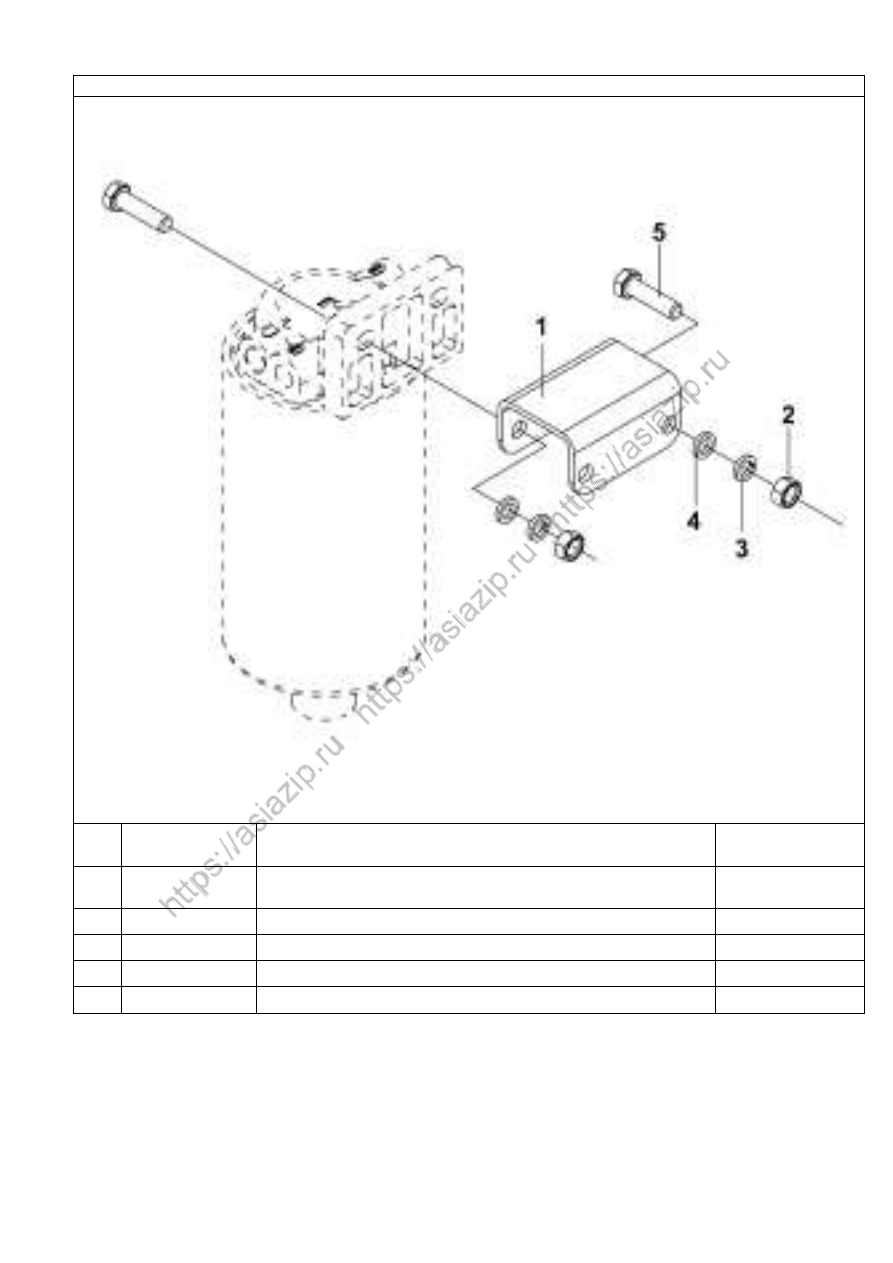

Рис.76. Крепление фильтра грубой очистки топлива






Н/п

Номер

детали

Название детали

Количество

1

11ZB1 -04011

Кронштейн топливного фильтра
предварительной очистки

1

2

Q340B08

Шестигранная гайка

4

3

Q40308

Стопорная шайба

4

4

Q40108

Шайба

4

5

Q150B0840

Шестигранный болт

4





8 5



Рис.77. Глушитель





Н/п  Номер детали

Название детали

Количество

1

1201ZB6-002   Гл ушит ель в сборе

1





8 6



Рис.78.  Крепление глушителя





Н/п

Номер детали

Название детали

Количество

1

12ZB1 -03020

 Верхний хом ут  гл ушител я в сборе

2

2

12ZB1 -03026

Втулка

6



Q40112

Плоская шайба

6



Q340B12 -0H1

Шестигранная гайка

12

3

Q150B1280 -0H1   Болт

4



Q40112

Шайба

4



Q340B12 -0H1

Шестигранная гайка

8

4

12ZB1 -03022

Нижний хомут глушителя

2

5

12ZB1 C-03021

Теплоизоляционный экран

1

6

Q150B1255 -0H1   Болт

2



8 7



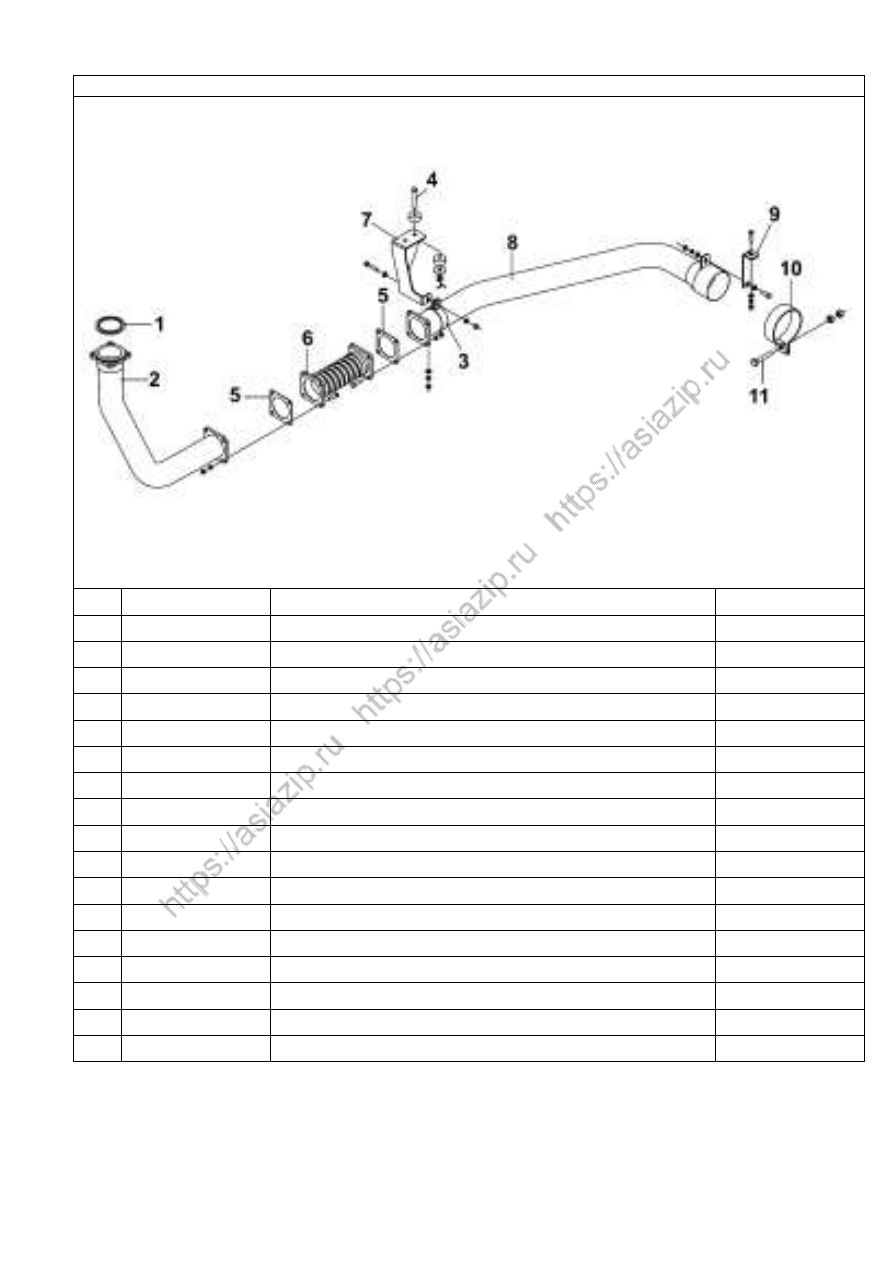

Рис.79.  Выпускная труба глушителя





Н/п  Номер детали

Название детали

Количество

1

12Z0 6-03061

Уплотнительная шайба

1

2

12ZB3 -03010

Выпускная труба в сборе

1

3

12ZB6 -03032

Хомут

1

4

Q173B1275

Болт

2



12DD-03027

Прокладка

4



12DD-03028

Прокладка

2



Q381B12

Гайка

2



Q500B3230

Шплинт

2

5

12ZB1 E-03072   Уплотнительн ая прокладк а

2

6

1202ZB1E-001   Комп енсатор  в сборе

1



Q150B1035

Болт

8



Q40110

Шайба

8



Q340B10

Гайка

8

7

1203035 -T1400   Кроншт ейн вп ускной тр уб ы гл ушит еля в  сборе

1



12D-03039

Болт

1



Q40110

Шайба

1



Q340B10

Гайка

2





8 8



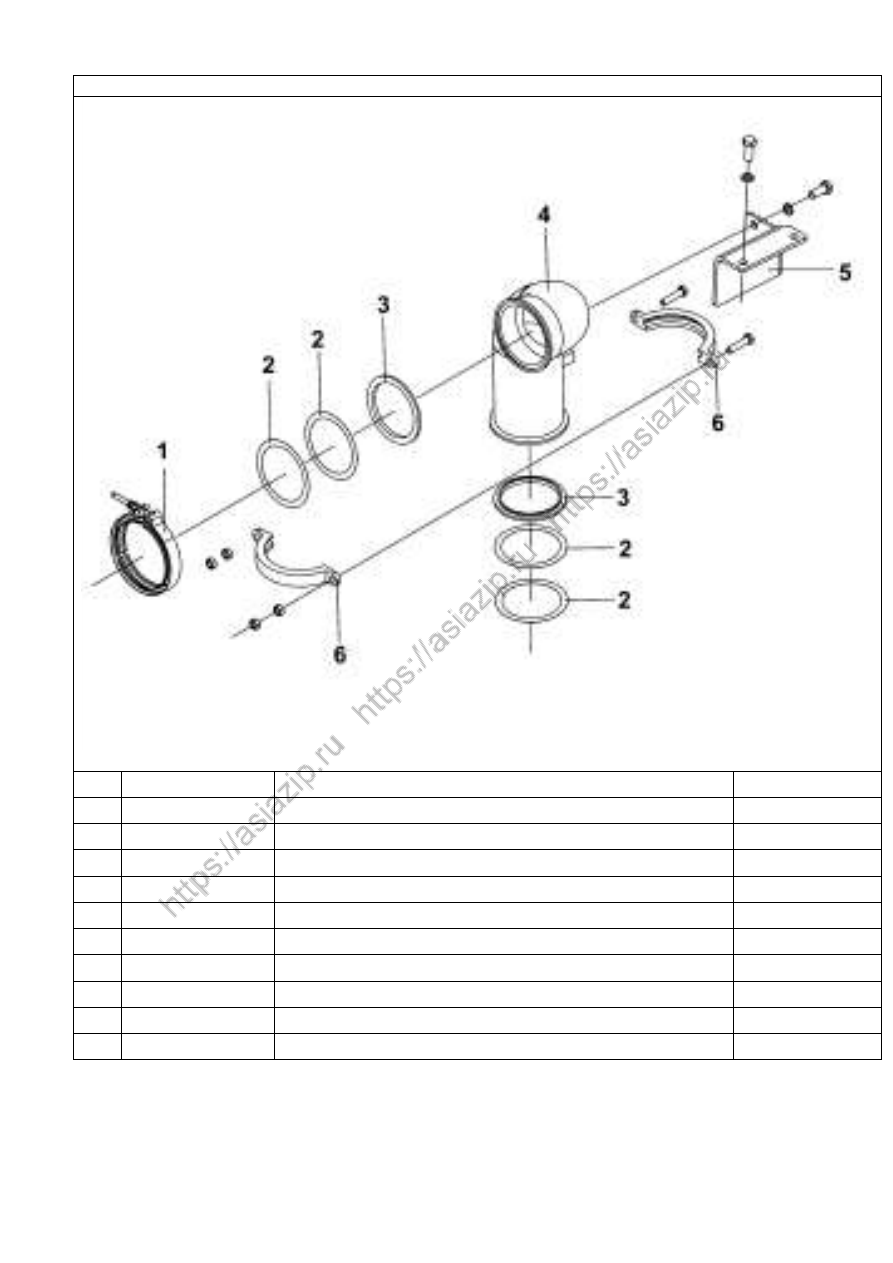

Рис.80. Соединительный патрубок турбокомпрессора




Н/п  Номер детали

Название детали

Количество

1

12N49P-03051   Хом ут

1

2

12N12 -03062

Прокладка

4

3

12N12 -03061

Прокладка

2

4

12Z2 4-03015

Патрубок турбокомпрессора

1

5

12Z2 4-03031

Кронштейн патрубка турбокомпрессора

1



Q150B1025

Болт

4



Q40310

Стопорная шайба

4

6

12N42 -03051 -B   Хом ут

2



Q150B0835

Болт

2



Q340B08

Гайка

4





8 9



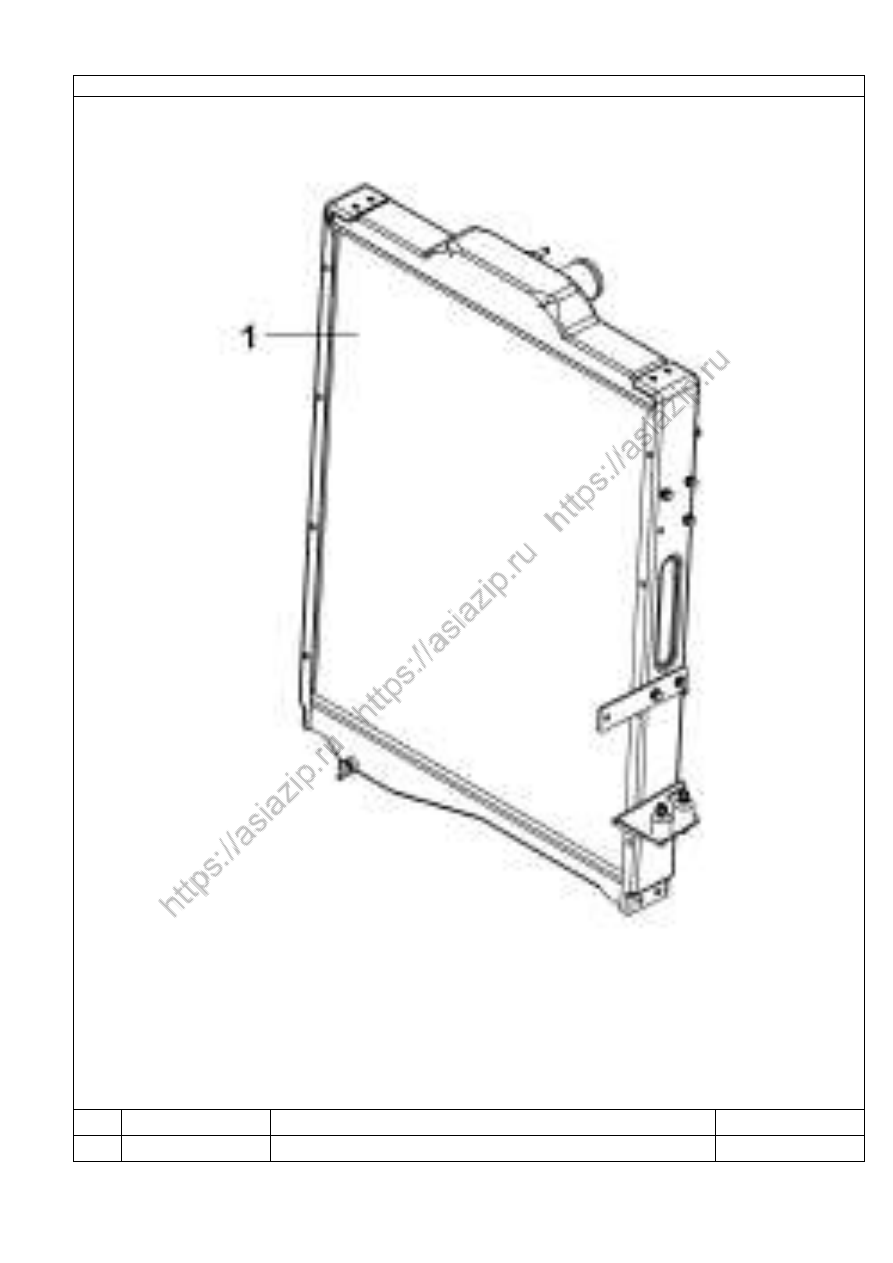

Рис.81. Радиатор системы охлаждения






Н/п  Номер детали

Название детали

Количество

1

1301Z24F -001   Радиатор в сб оре

1





9 0





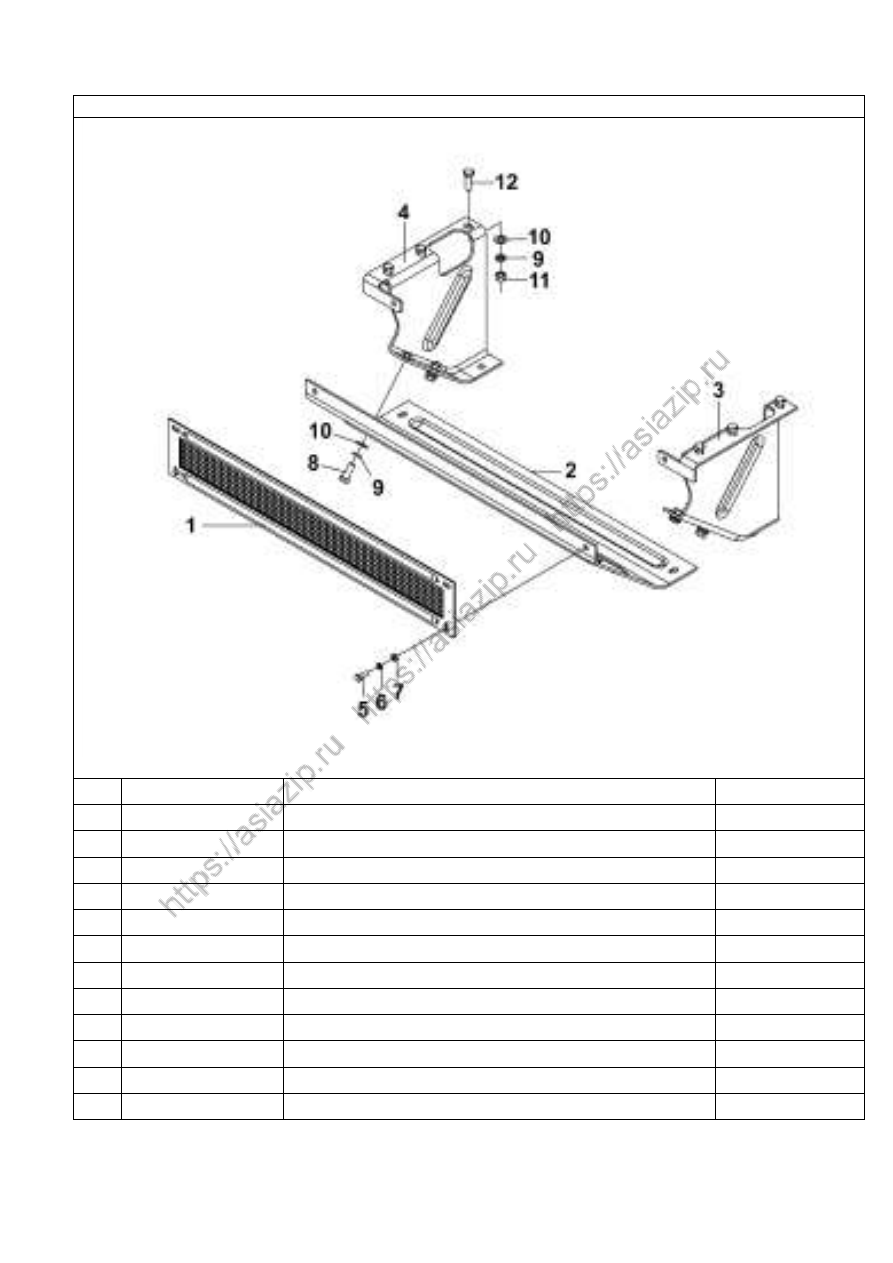

Рис.82 Защита радиатора





Н/п

Номер детали

Название детали

Количество

1

1301065 -T1400

Решетка радиатора  в сборе

1

2

1301060 -T1400

Защита радиатора

1

3

13ZB3 -01050

Левый кронштейн радиатора

1

4

13ZB3 -01055

Правый кронштейн радиатора

1

5

Q150B0822

Болт

4

6

Q40308

Стопорная шайба

4

7

Q40108

Шайба

4

8

Q150B1230

Болт

6

9

Q40312

Стопорная шайба

12

10

Q40112

Шайба

12

11

Q340B12

Гайка

6

12

Q150B1235

Болт

6



9 1



Рис.83. Крепление радиатора



Н/п

Номер детали

Название детали

Количество

1

13Z2 4F-02046

Фиксатор

2



Q150B0822

Болт

4



Q40108

Шайба

4



Q40308

Стопорная шайба

4

2

1302044 -T1400

Правый нижний кронштейн радиатора

1



1302043 -T1400

Левый нижний кронштейн радиатора

1



Q150B0822

Болт

4



Q40108

Шайба

4



Q40308

Стопорная шайба

4

3

13N-02020

Амортизационная прокладка радиатора в
сборе

4



Q40108

Шайба

8



Q40308

Стопорная шайба

8



Q340B08

Гайка

8

4

1302045 -T1400

Кронштейн в сборе

2



Q150B1645

Болт

2



Q40116

Шайба

2



Q40316

Стопорная шайба

2



9 2


Продолжение таблицы “Крепление радиатора”



Q340B16

Гайка

2



Q340B14

Гайка

8

5

13ZD2 A-02043   Под ушка

2

6

1302041 -T1400   Левый верхний кронштейн

1



1302042 -T1400   Правый нижний кронштейн

1



Q150B0822

Болт

8



Q40108

Шайба

8



Q40 308

Стопорная шайба

8

7

13ZD2 A-02044   Правый верхний кронштейн

2

8

13ZD2 A-02047   Прокл адк а

2



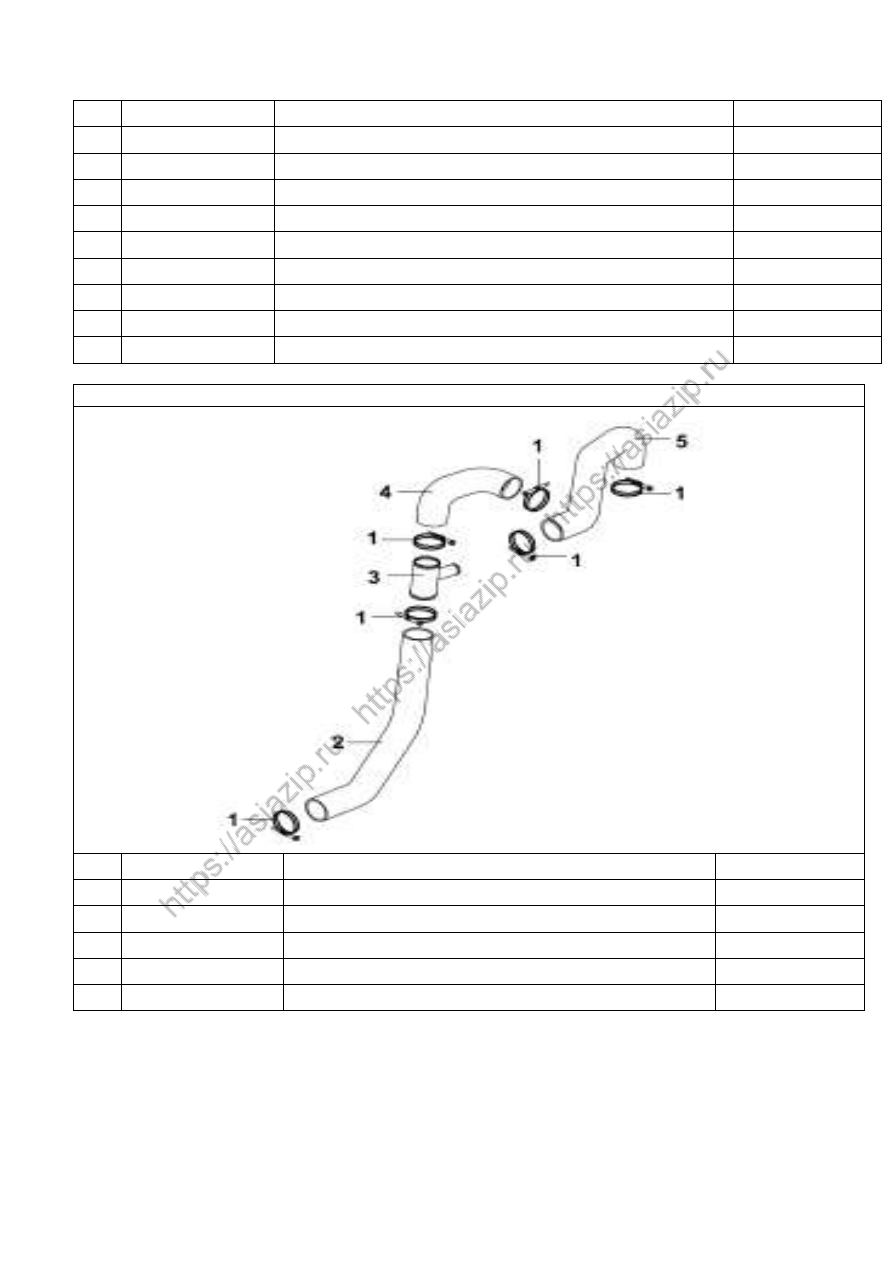

Рис.84. Патрубки системы охлаждения



Н/п

Номер детали

Название детали

Количество

1

Q67270

Хомут

6

2

1303013 -T1400

Впускной шланг радиатора

1

3

1303015 -K03 00  Шт уц ер

1

4

1303021 -K0100   Вып ускн ой шл анг д вигател я

1

5

13Z2 4F-03011

Выпускной шланг радиатора

1





9 3




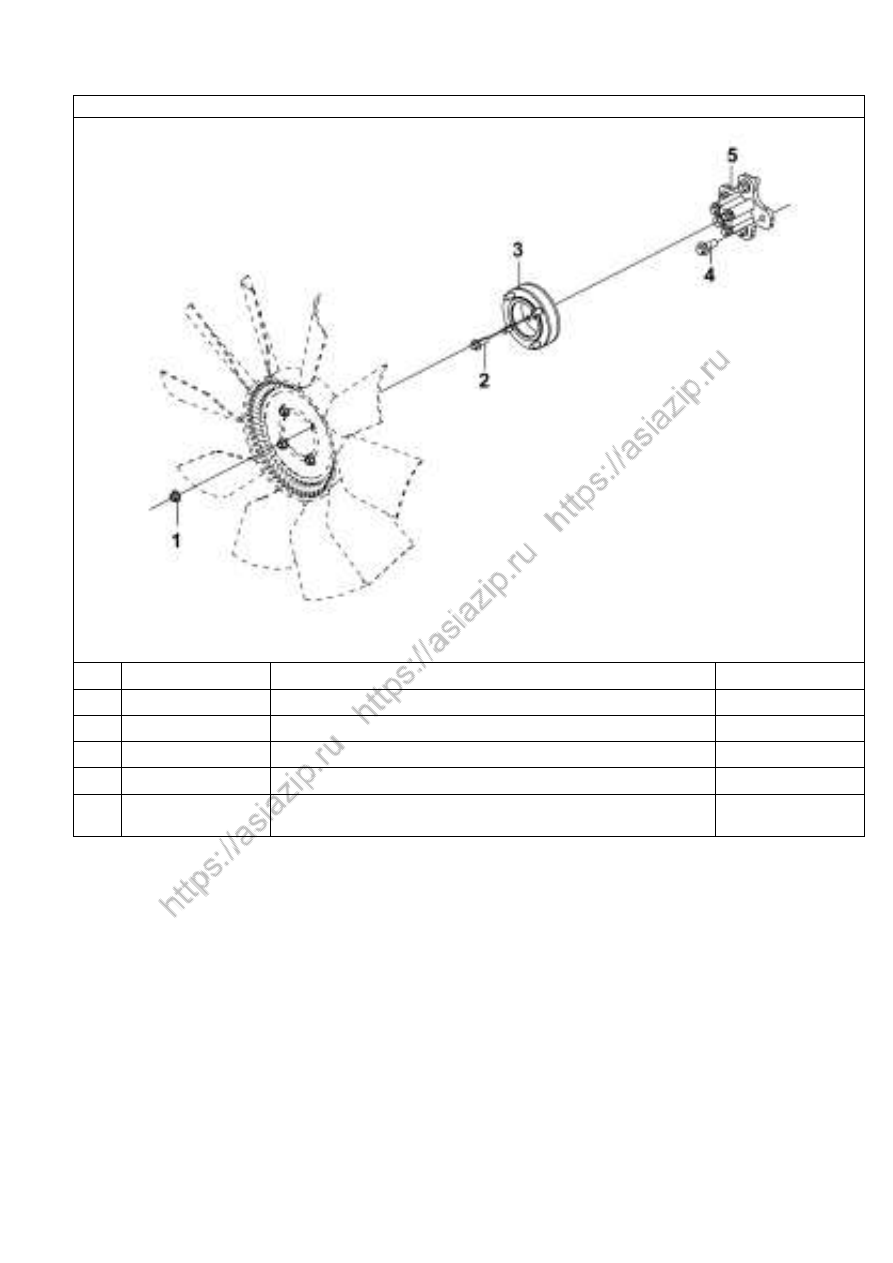

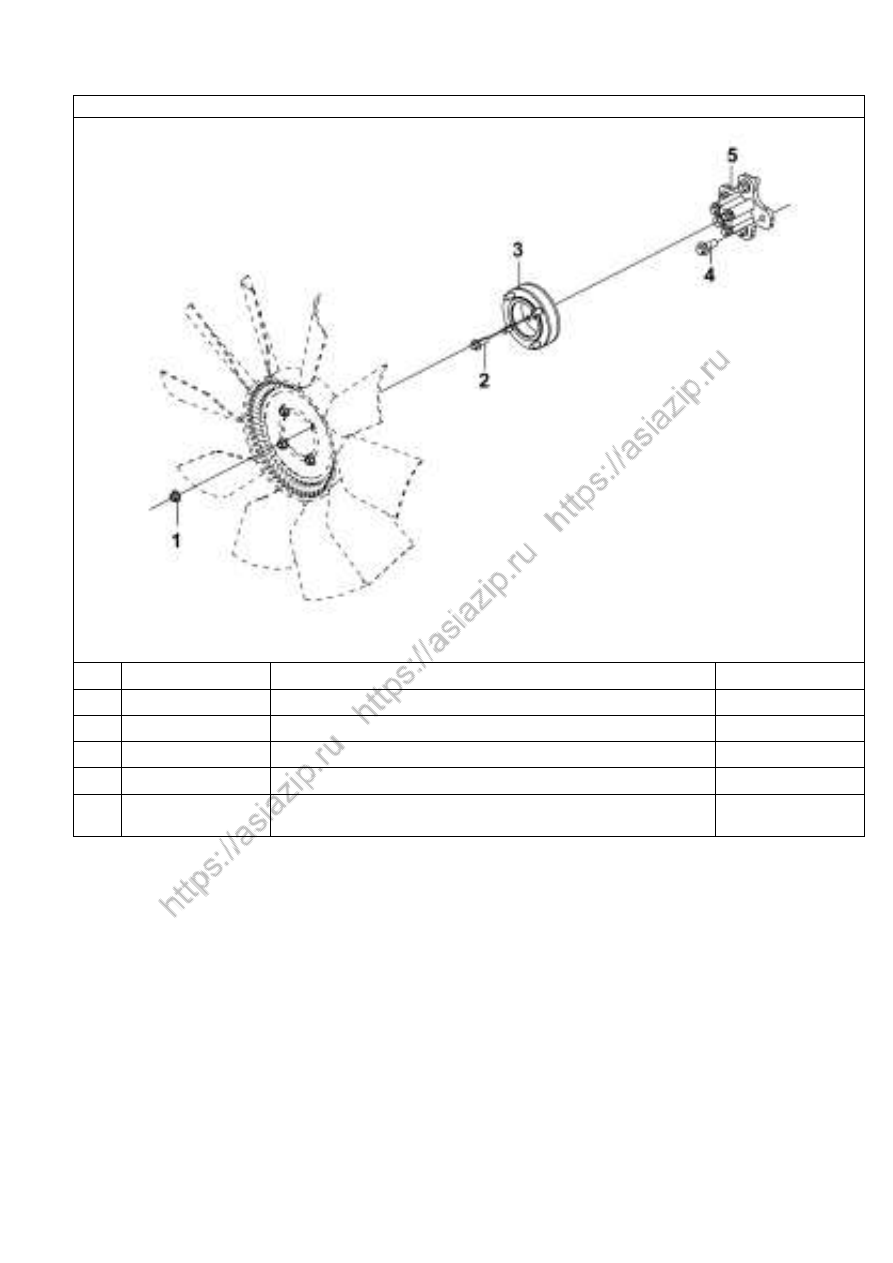

Рис.85. Установка вентилятора





Н/п  Номер детали

Название детали

Количество

1

Q32210

Стопорная гайка

4

2

Q1841025

Болт

4

3

13ZB7 C-08030    М уфта вентилят ора в сборе

1

4

Q1841230 -0H1   Болт

4

5

1308012 -
T1400

Фланец

1





9 4



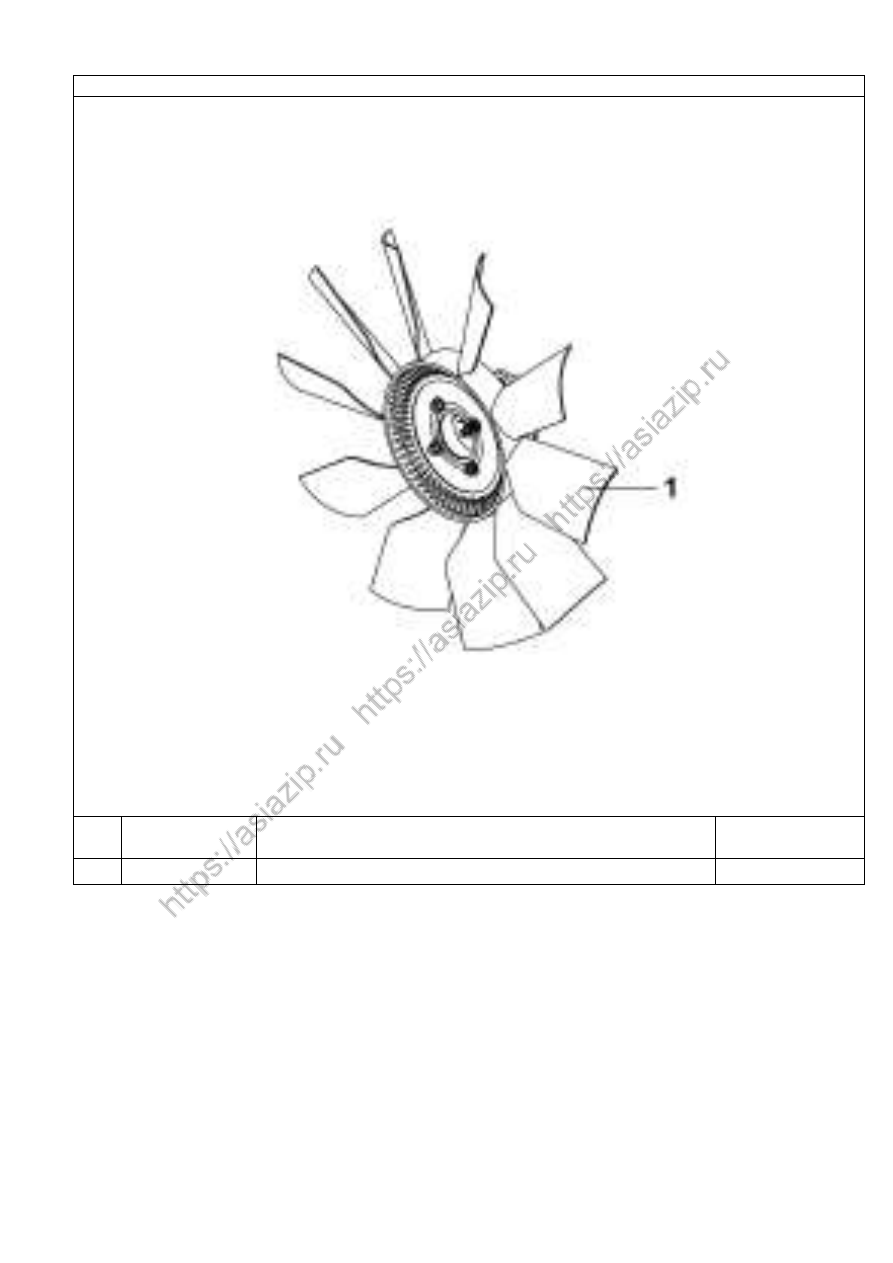

Рис.86. Вентилятор



Н/п

Номер

детали

Название детали

Количество

1

1308Z24-001   Вентилятор в сборе

1





9 5



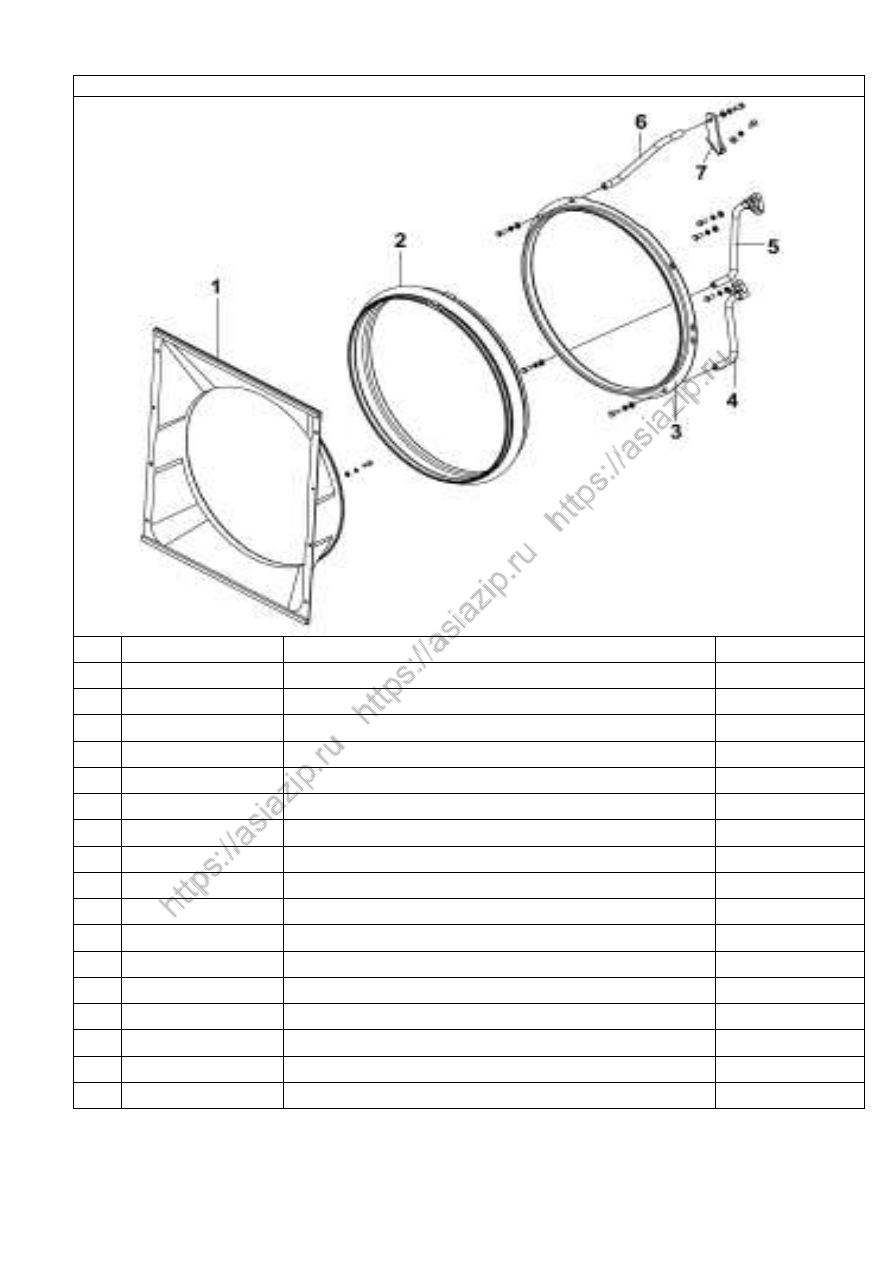

Рис.87.  Кожух вентилятора



Н/п

Номер детали

Название детали

Количество

1

1309010 -T1400

Кожух в сборе

1



Q150B0822

Болт

8



Q40108

Шайба

8



Q40308

Стопорная шайба

8

2

13Z2 4-09014

Кольцо кожуха

1



13Z2 4-11060

Обруч

2

3

13Z2 4-09012

Прижимное кольцо

1

4

1309030 -K0100   Левый нижний д ержатель  кож уха в сборе

1



Q15 0B1025

Болт

2



Q40110

Шайба

2



Q40310

Стопорная шайба

2

5

1309025 -K0100   Правый нижний д ержат ель  к ож уха в сборе

1



Q150B1025

Болт

2



Q40110

Шайба

2



Q40310

Стопорная шайба

2

6

1309021 -K0100   Верхн яя опора  кож уха

1



Q150B1025

Болт

1



9 6

Продолжение таблицы “Кожух вентилятора”

Н/п

Номер детали

Название детали

Количество



Q40110

Шайба

1



Q40310

Стопорная шайба

1

7

13Z2 4-09021

Верхний кронштейн  кожуха

1



Q150B1025

Болт

2



Q40110

Шайба

2



Q40310

Стопорная шайба

2



Q340B10

Гайка

2




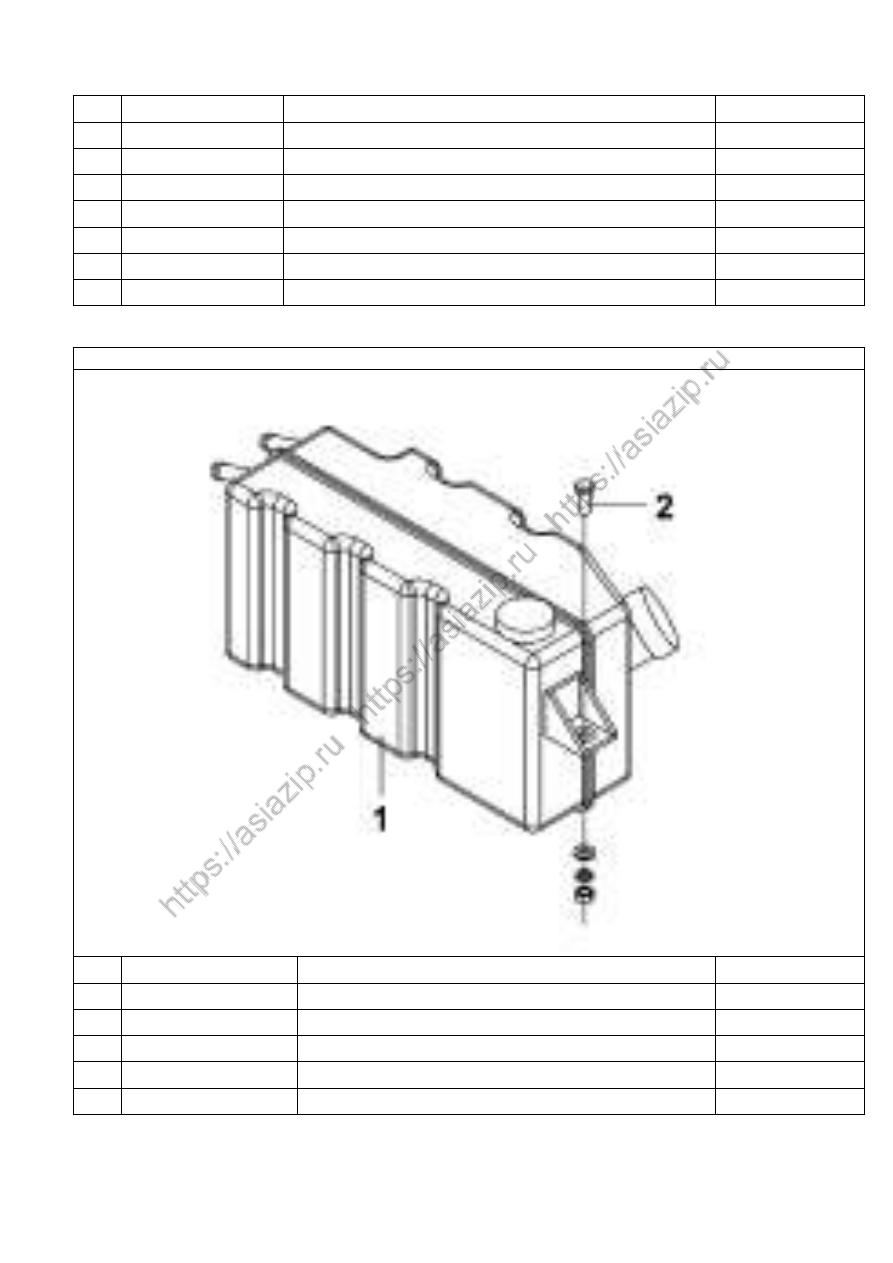

Рис.88. Расширительный бачок



Н/п

Номер детали

Название детали

Количество

1

1311010 -K0300

Расширительный бачок в сборе

1

2

Q150B1025

Болт

5



Q40110

Шайба

3



Q40310

Стопорная  шайба

3



Q340B10

Гайка

3
