Самосвал DFL3251A марки DONGFENG. Каталог запчастей

Введение

1. Перед т ем как воспользоваться н аст оящим катал огом, убедит есь , что марк а

вашего автомобиля соответствует данному каталогу.

2. В данном к ат алоге при веден ы номера дет ал ей для самосвалов Dongfeng

DF L3251A-T14-001 -010J .

3. При з аказ е или п ок упк е з апчаст ей п отребитель должен указ ать т очн ый номер ,

наименование запчасти и количество.

4. Обратите вни ман ие, что информация об изд елии, п риведенная в настоящем

Каталоге, верна на момент его издания. В связи с постоянной работой по

совершенствованию изделия в его конструкцию и технические характеристики могут

быть внесены некоторые изменения, не отражённые в настоя щем Каталоге.

5. Техни ческий, маркетинговый отдел и Главное уп равл ени е по прод ажам

Коммерческой транспортной компании Dongfeng Motor Co., Ltd. Несут

ответственность за составление данного каталога.

6. По вопросам, связанным с зак упк ой запасных част ей обр ащайт есь в центры по

техническому обслуживанию авторизованные компанией DONGFENG MOTOR

COMPANY LTD. ил и Маркетинговым центром к оммерческ их автомобил ей к омпании

DONGF ENG M OTOR COMP ANY.

7. Схемы в н астоящем кат ал оге при вод ятся в качест ве справочной информаци и.

Постоянное усовершенствование конструкции может стать причиной разногласий

между схемой и действительными запчастями.

Коммерческая транспортная компания Dongfeng Motor Co., Ltd.

Сентябрь, 2006

Основные элементы автомобиля сборе

Перед применением настоящего каталога по автозапчастям и перед поиском

номеров деталей, необходимо, прежде всего, подтвердить, совпадает тип автомобиля

с настоящим справочником. В случае несоответствия вы можете посетить наш сайт

Dongfeng Mot or Trade C orporat ion , для уточн ен ия н ужного тип а автомобиля и

произвести соответственный выбор наименования, потом согласно компоновке

вашего автомобиля, выбрать нужные запчасти по данному каталогу.

Двигатель

C300 20 двигат ель со сц епл ением в сборе, номер: 1000010 -E2512 (SO20719).

Сцепление

Крышка сцепления и прижимной диск в сборе, номер: C3968253.

Диск сцепления ведомый в сборе, номер: C3968254.

Трансмиссия

RT-11509C обычная тол чкового типа двойной - правый QH70.

Коробка передач со сцеплением в сборе: 1700020 -T1400.

Рулевой механизм

Рулевой механизм с гидравлическим усилителем, номер: 3401 ZB3-001.

Рама

Рама в сборе, номер: 2800010 -T1400 (включая кронштейны подвески).

Карданный вал

Карданный вал, номер: 2202010 -T1400 (между коробкой передач и промежуточной

опорой).

Карданный вал в сборе, номер: 2201010 -T1400 (между промежуточной опорой и

средним мостом).

Карданный вал, номер: 2201ZB8A-110 (между средним и задним мостом).

Передний мост

Передний мост в сборе, номер детали: 30 ZB4-00005.

Тормозные системы

Тормозная система: пневматическая, двухконтурный привод раздельно к

тормозам передних и задних колес; тормозные механизмы барабанного типа на всех

колесах, с АБС.

Стояночный ручной тормоз: тормозные механизмы колес задней тележки,

приводимые в действие пружинными энергоа ккумуляторами, объединенными с

тормозными камерами.

Передняя подвеска

На двух полуэллиптических рессорах, с гидравлическими телескопическими

амортизаторами.

Задняя подвеска

Балансирная, на двух полуэллиптических рессорах, с реактивными штангами .

Колесо и шина

Технические характеристики шины 12.00 -20.

Колесо в сборе, номер: 3101ZB8A-001.

12.00-20 шина в сб оре: 3106 ZB 8A-010.

Кабина

Кабина водителя в сборе (оборудованная), номер: 5000012 -C0110-01.

Содержание

Двигатель

Обозначение узла

Наименование узла

№ страницы

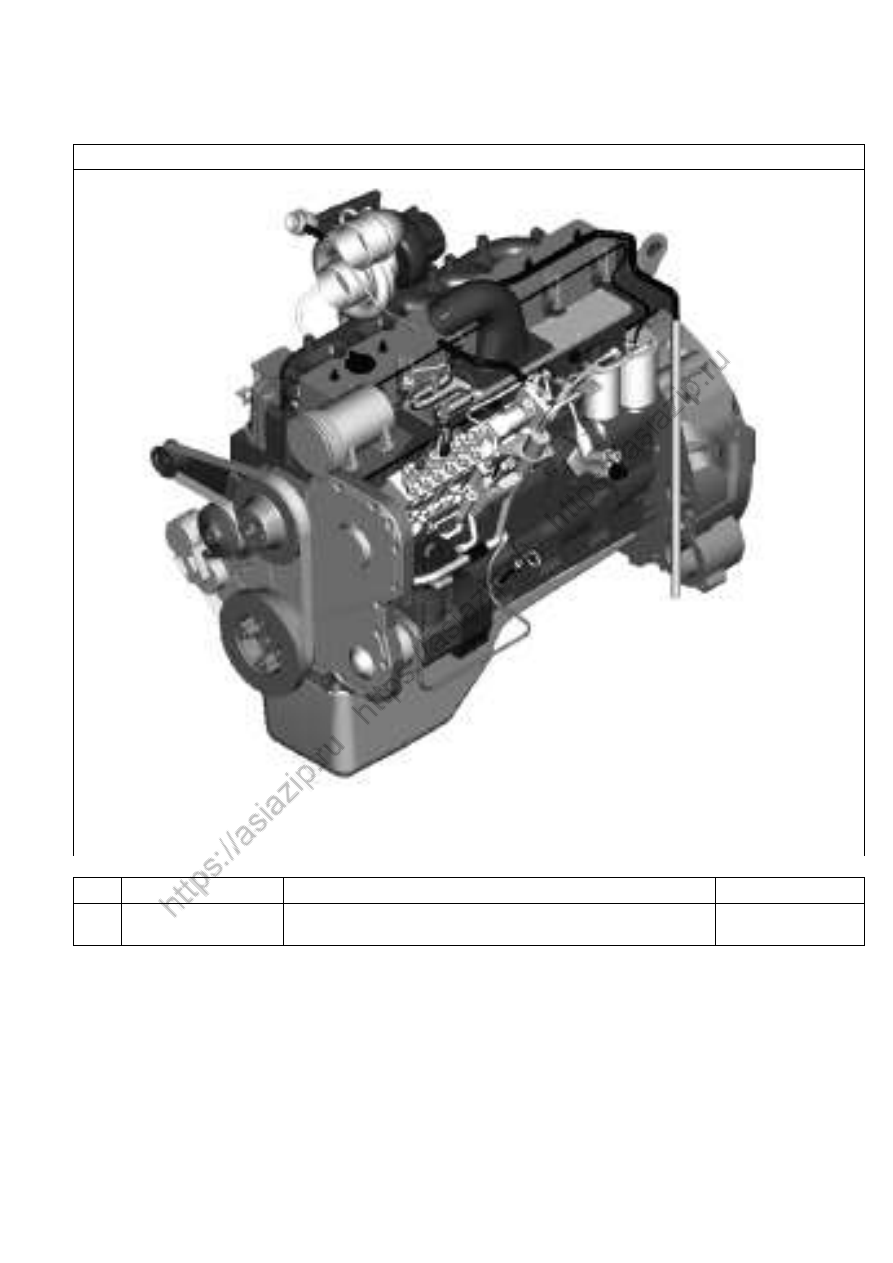

1000010 -E2512

Двигатель в сборе

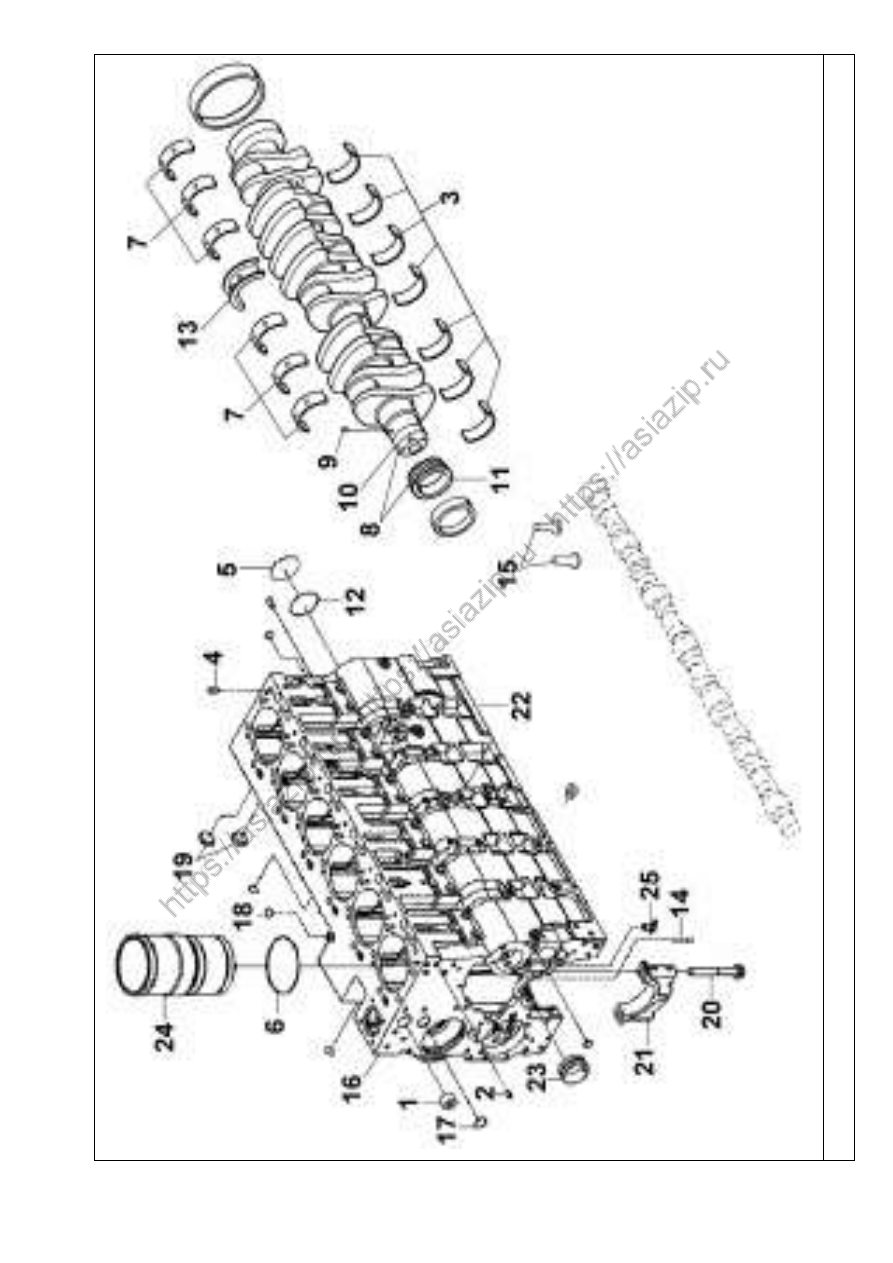

BB9110

Блок цилиндров

PP40333

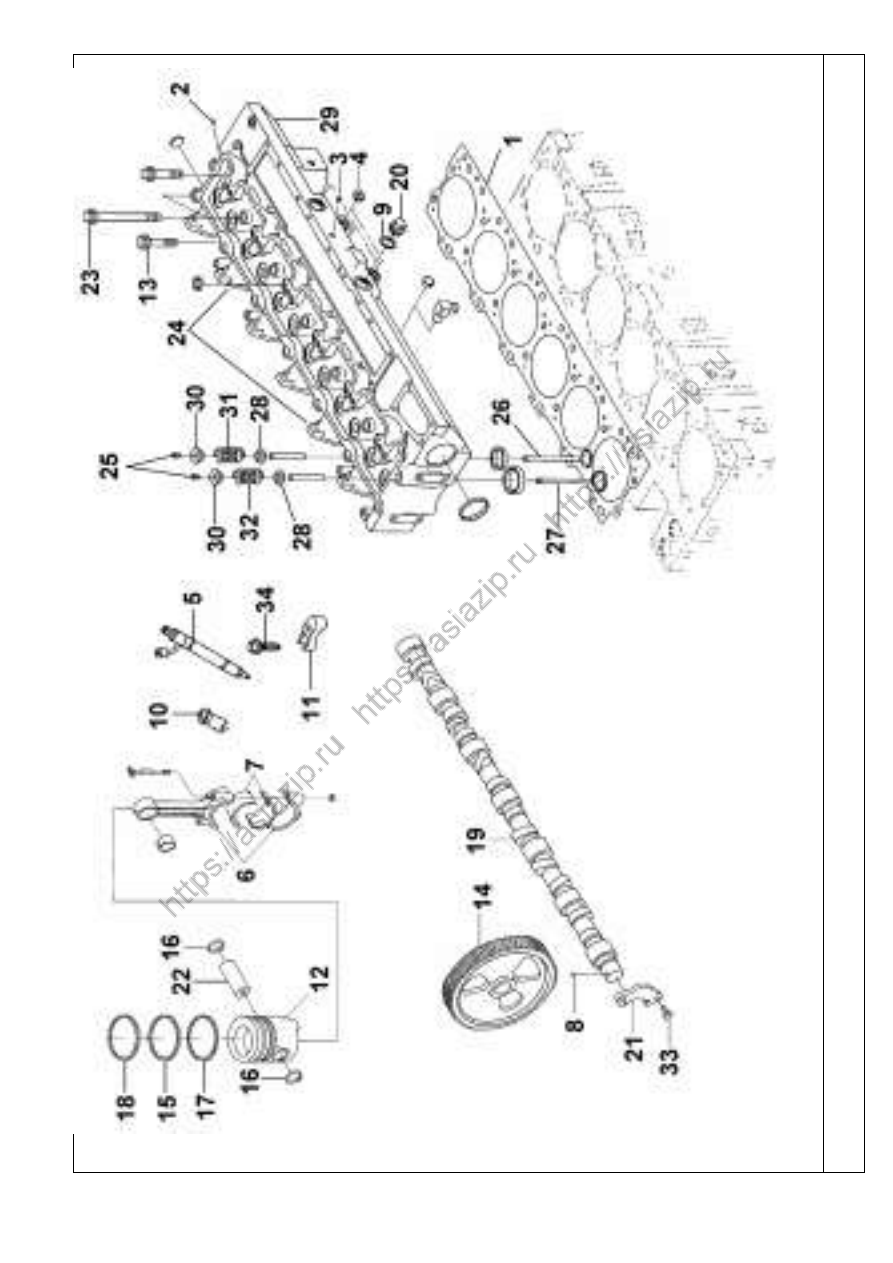

Головка блока в сборе

R L9732

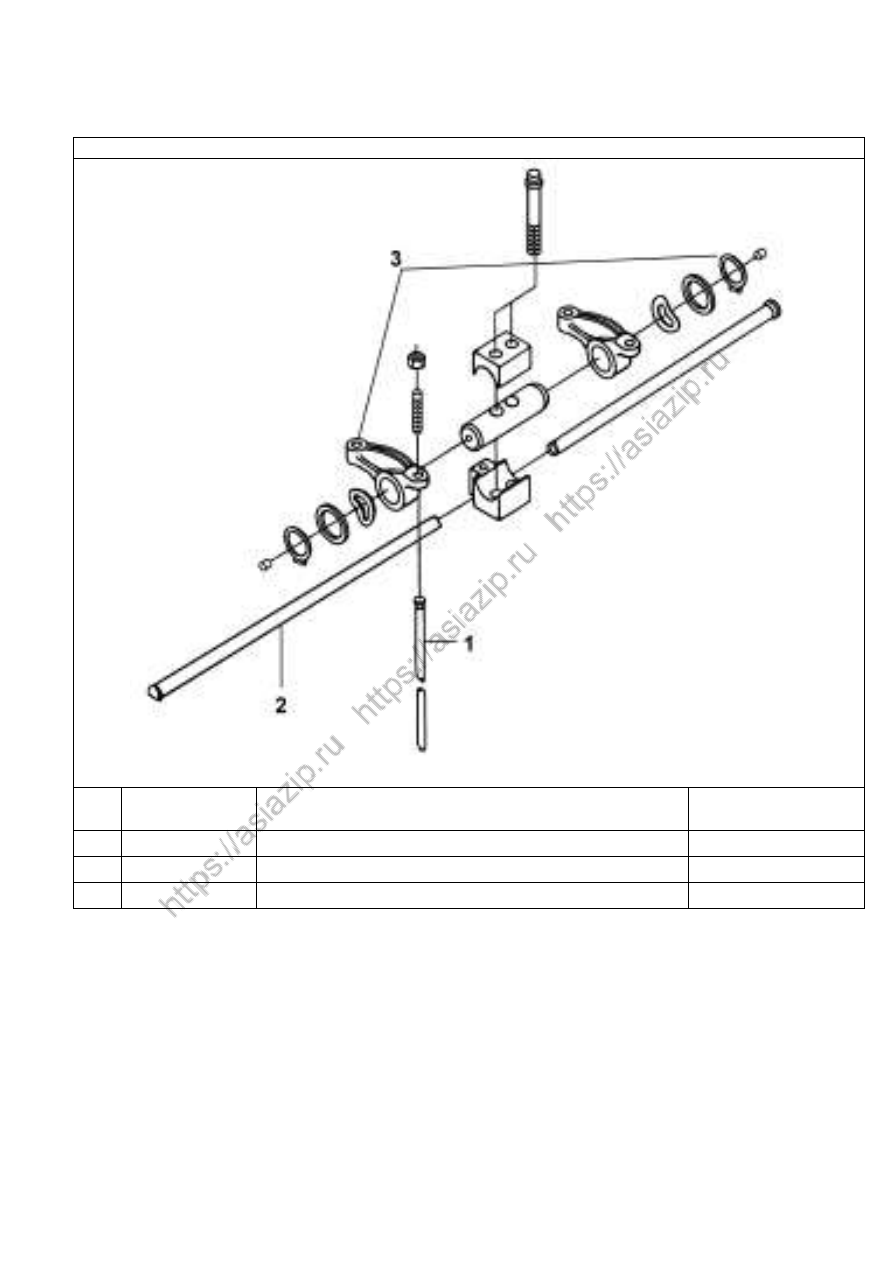

Привод газораспределительного механизма

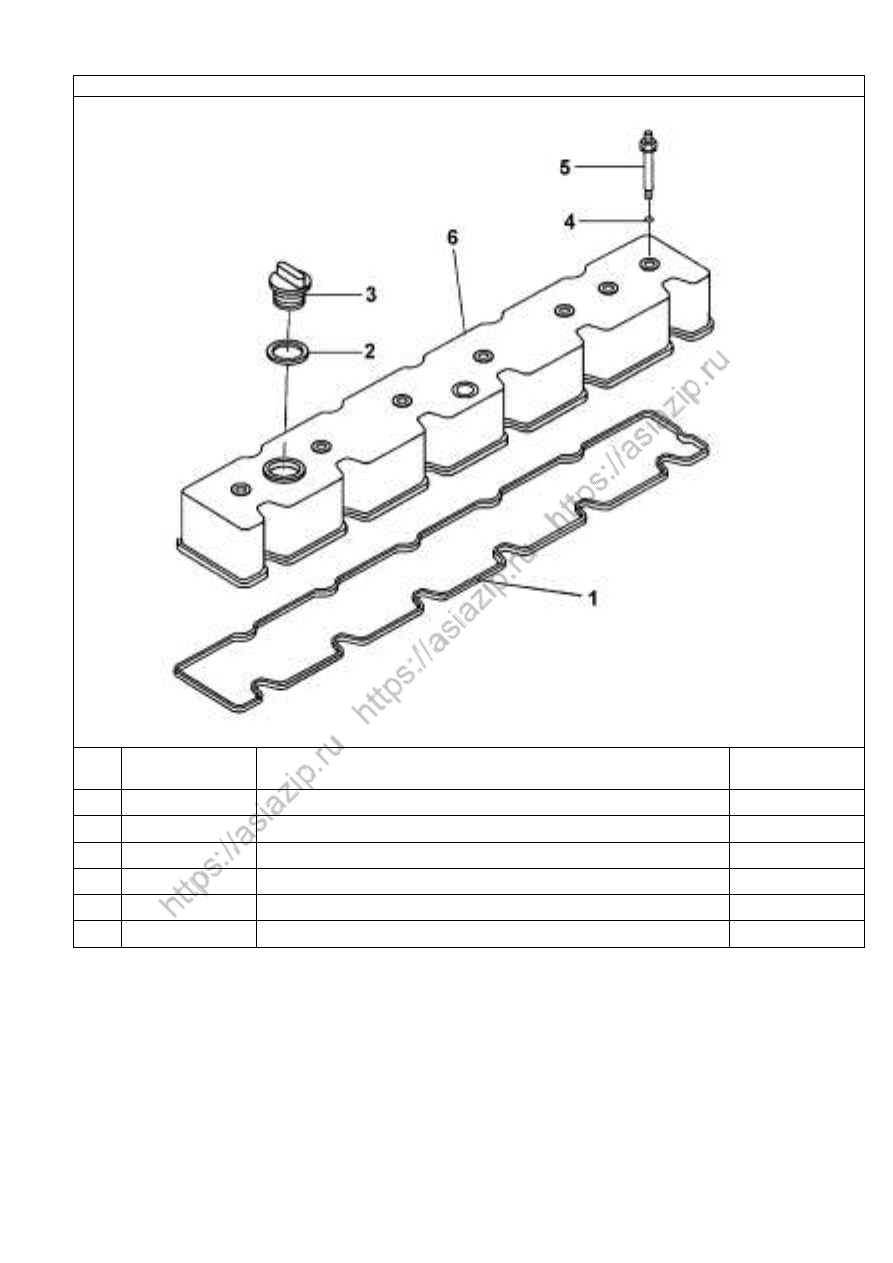

VC9221

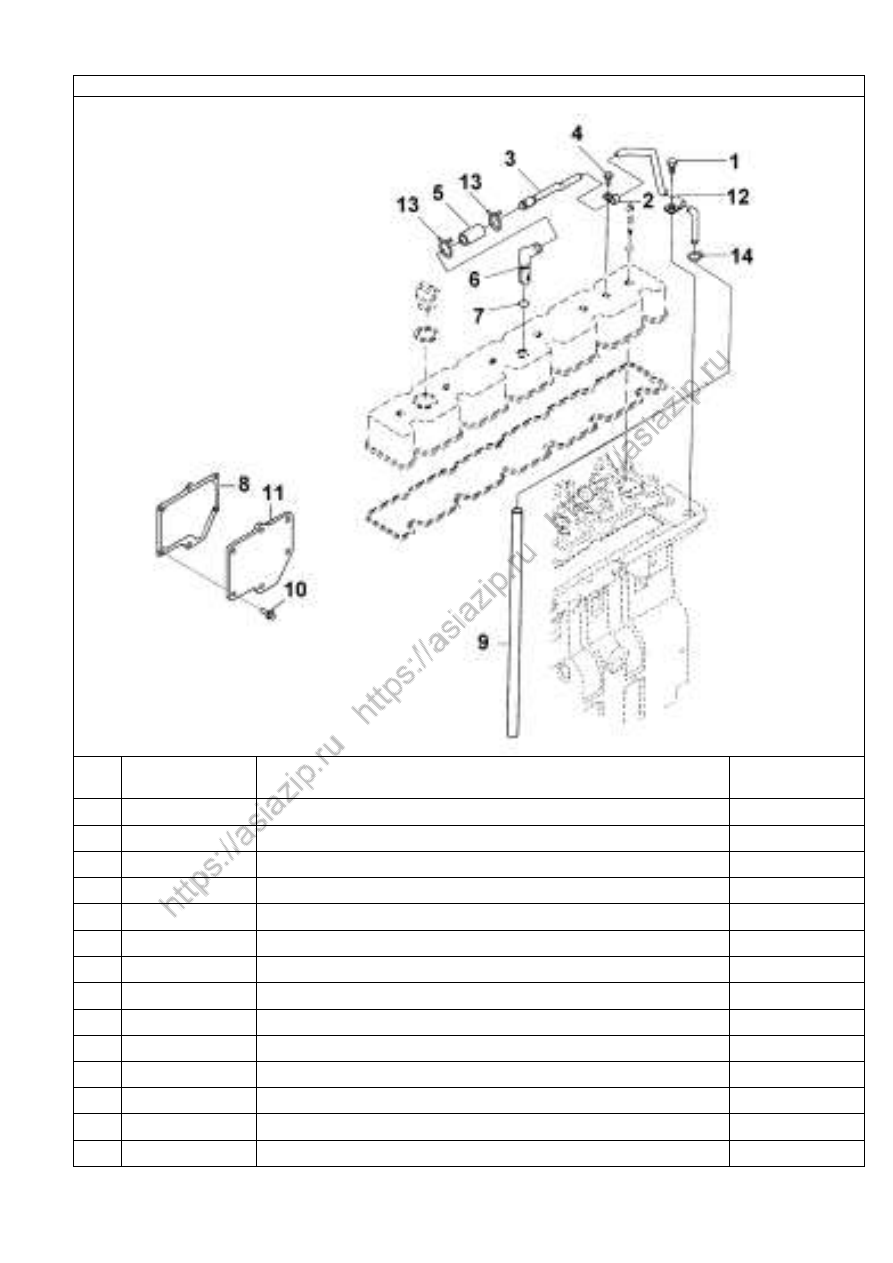

Крышка головки блока

BR9240

Вентиляция картера

RP9071

Газоотводящий штуцер двигателя

FP900091,

FP99001

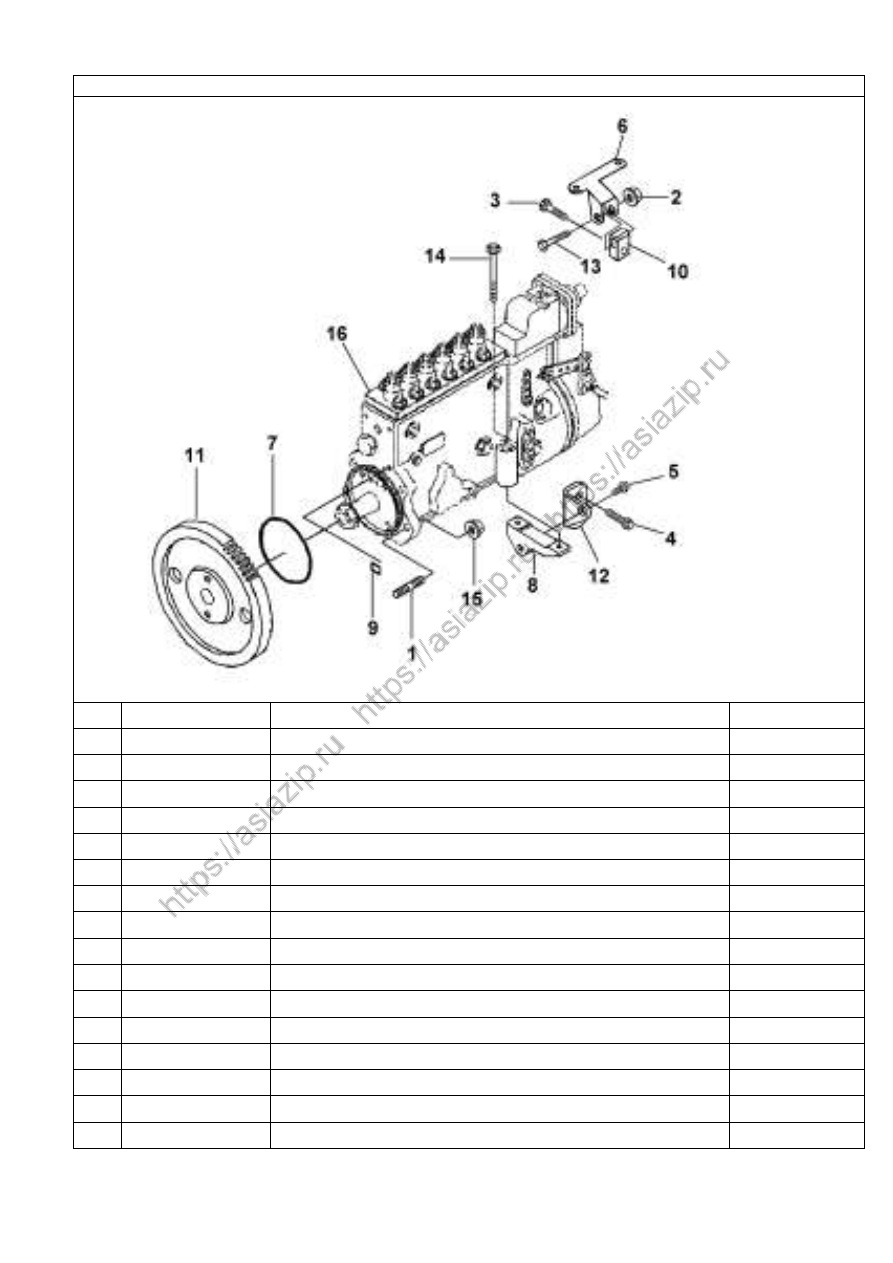

Топливный насос высокого давления и его
крепление

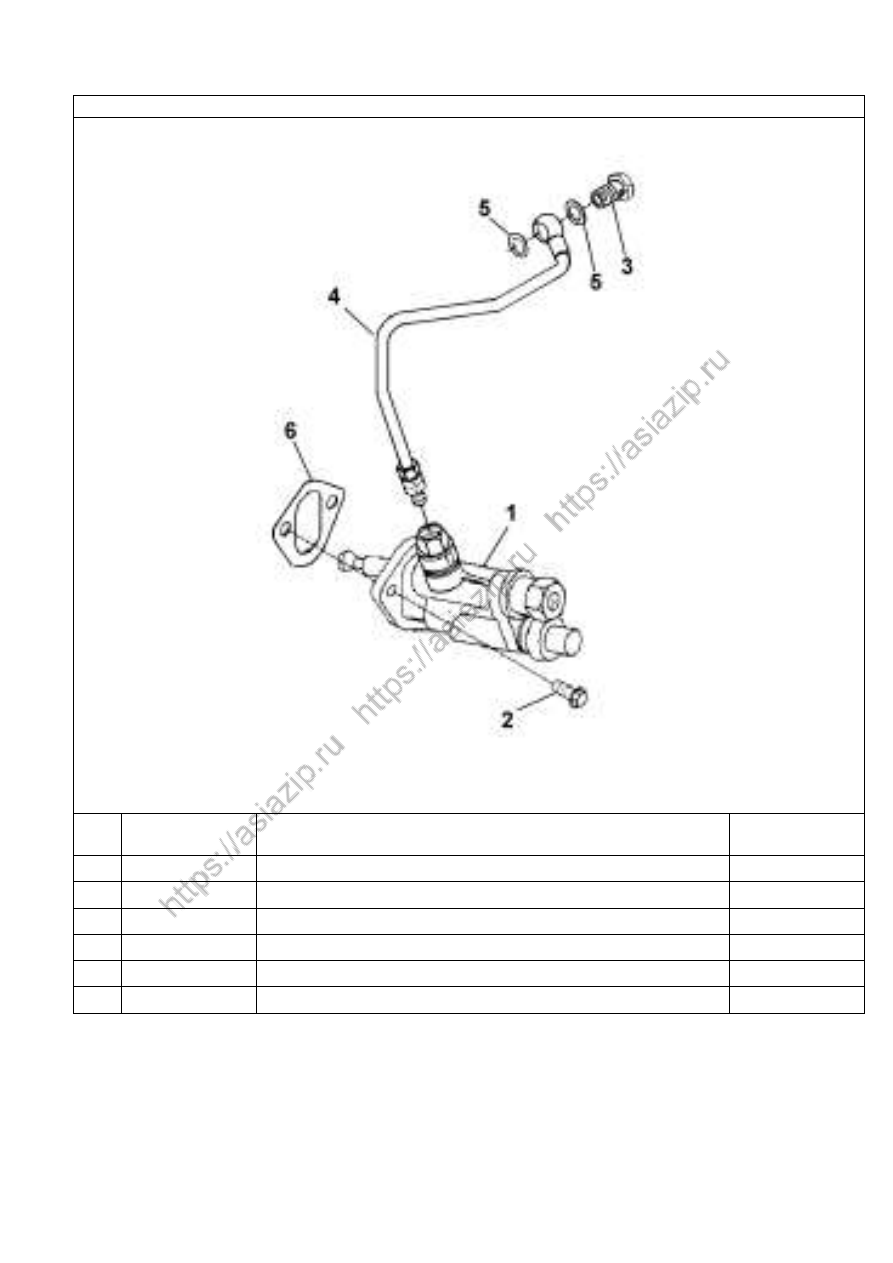

FS9724

Топливный насос

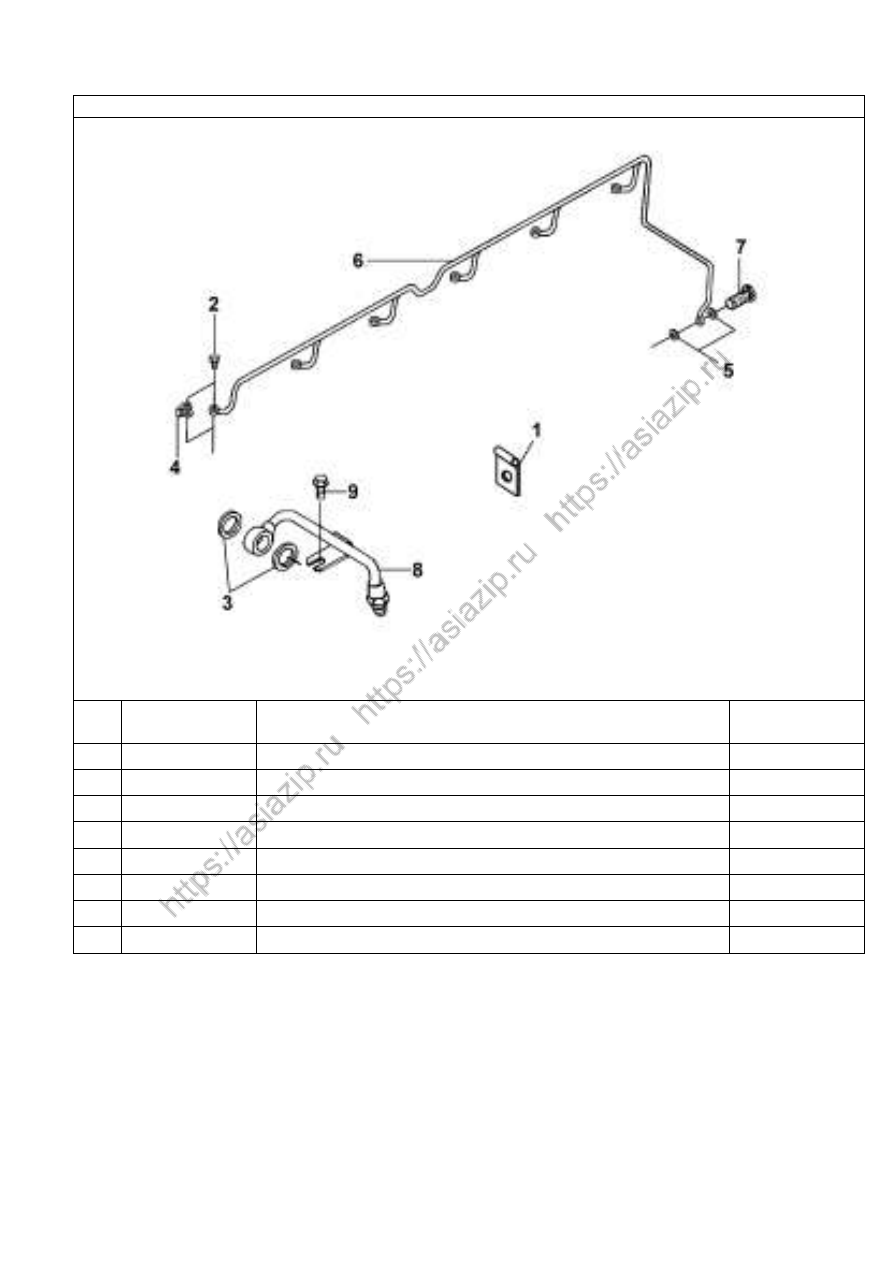

PP98838

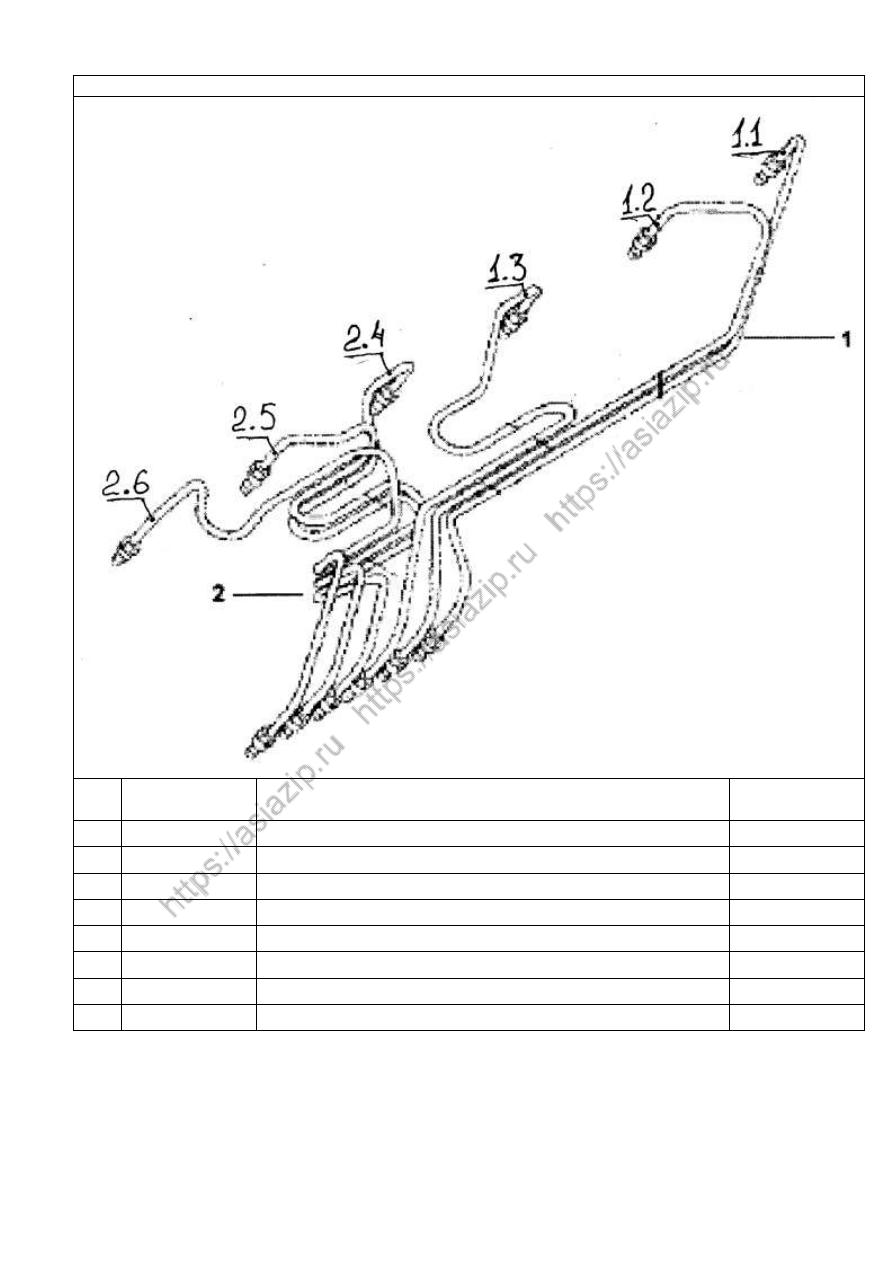

Топливные трубки высокого давления

FT9158

Топливный сливной трубопровод

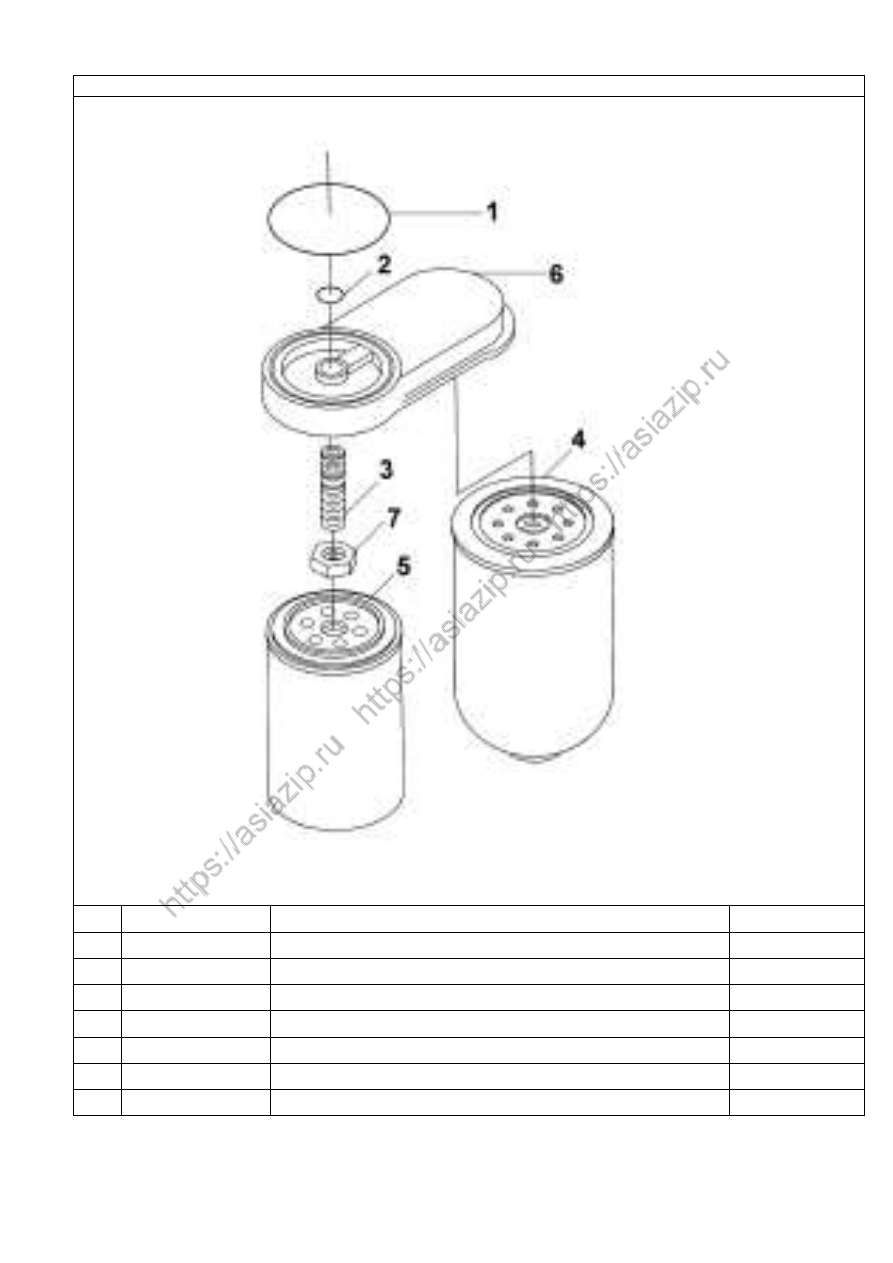

FF9340

Блок топливных фильтров

FF9489

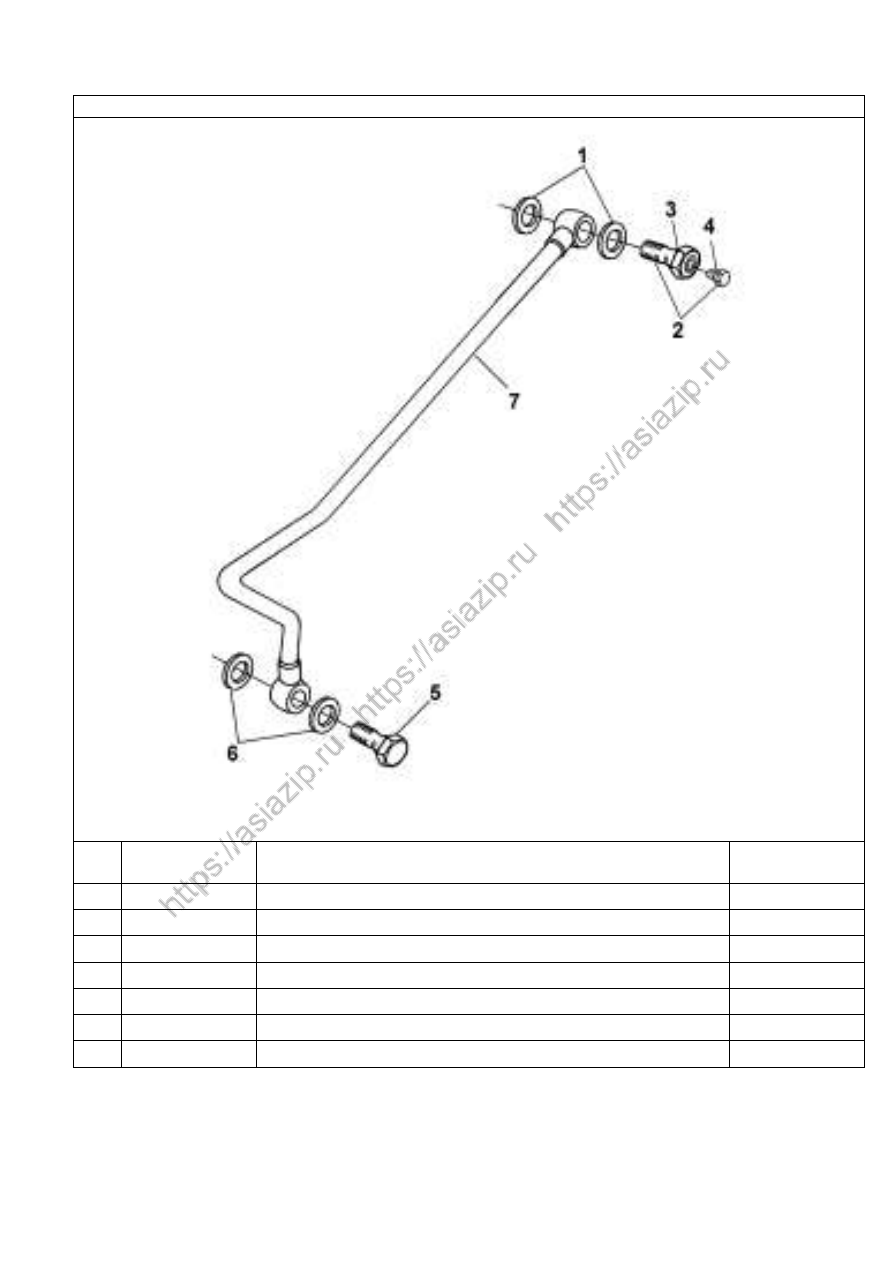

Трубка от топливного фильтра к ТНВД

FV9387

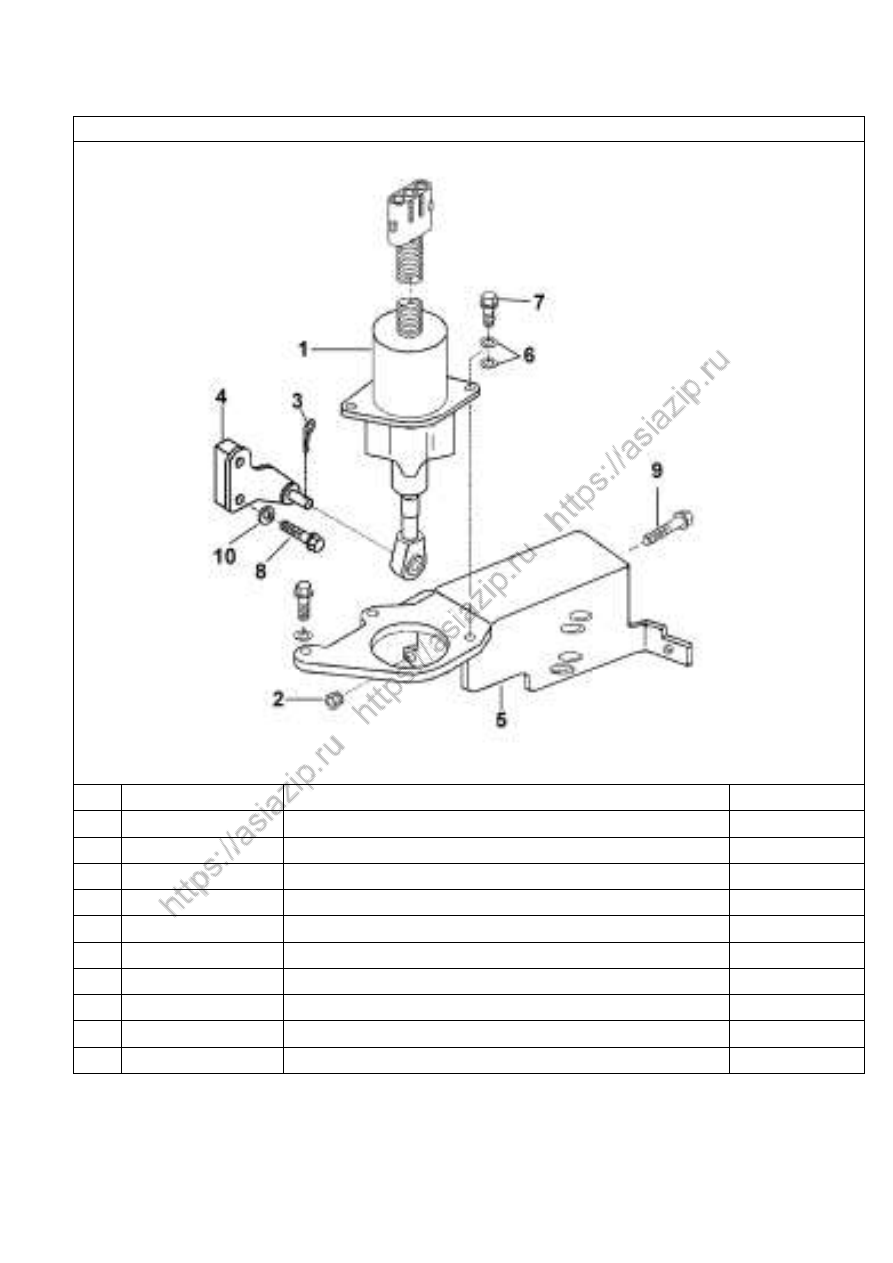

Установка электромагнитного клапана - отсекателя

EB9051

Установка электромагнитного клапана

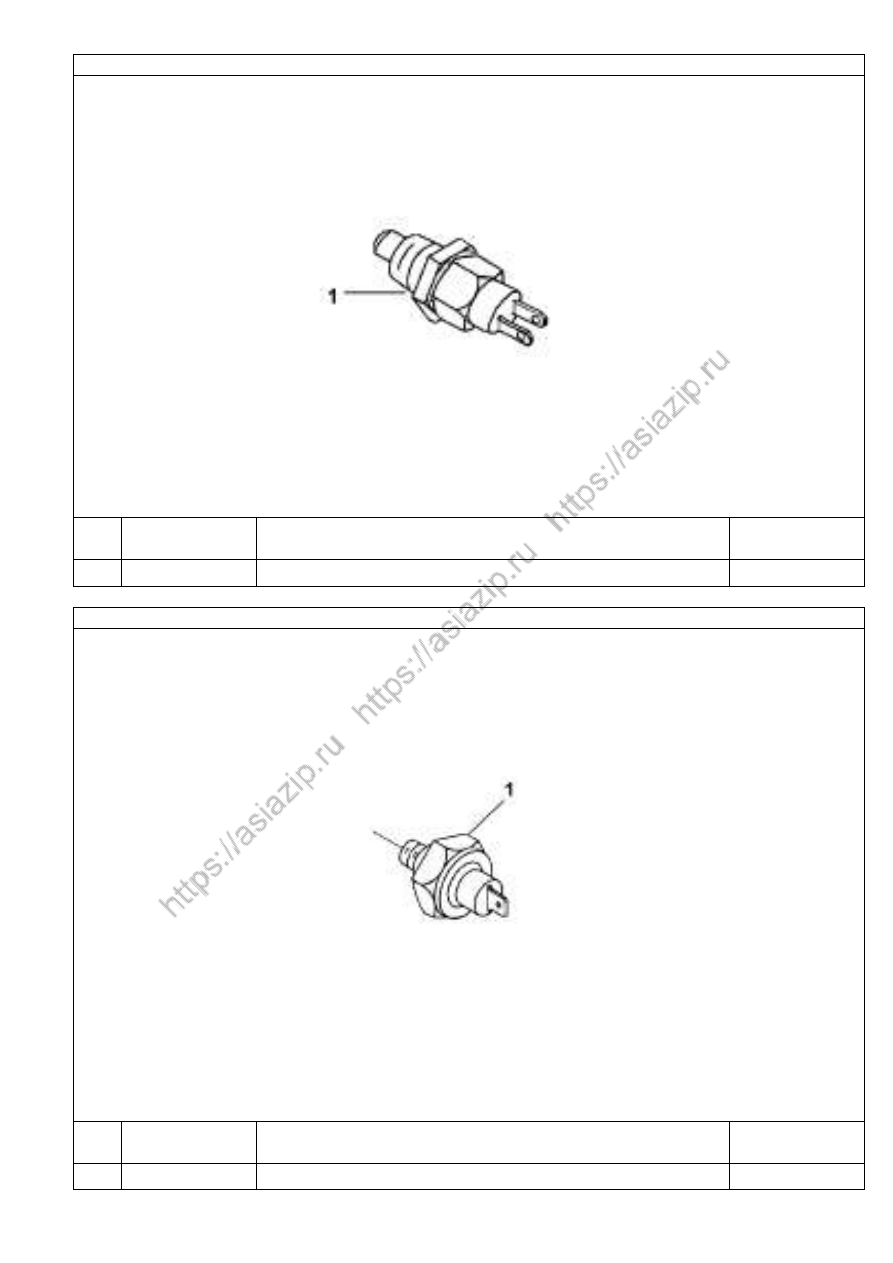

EO9104

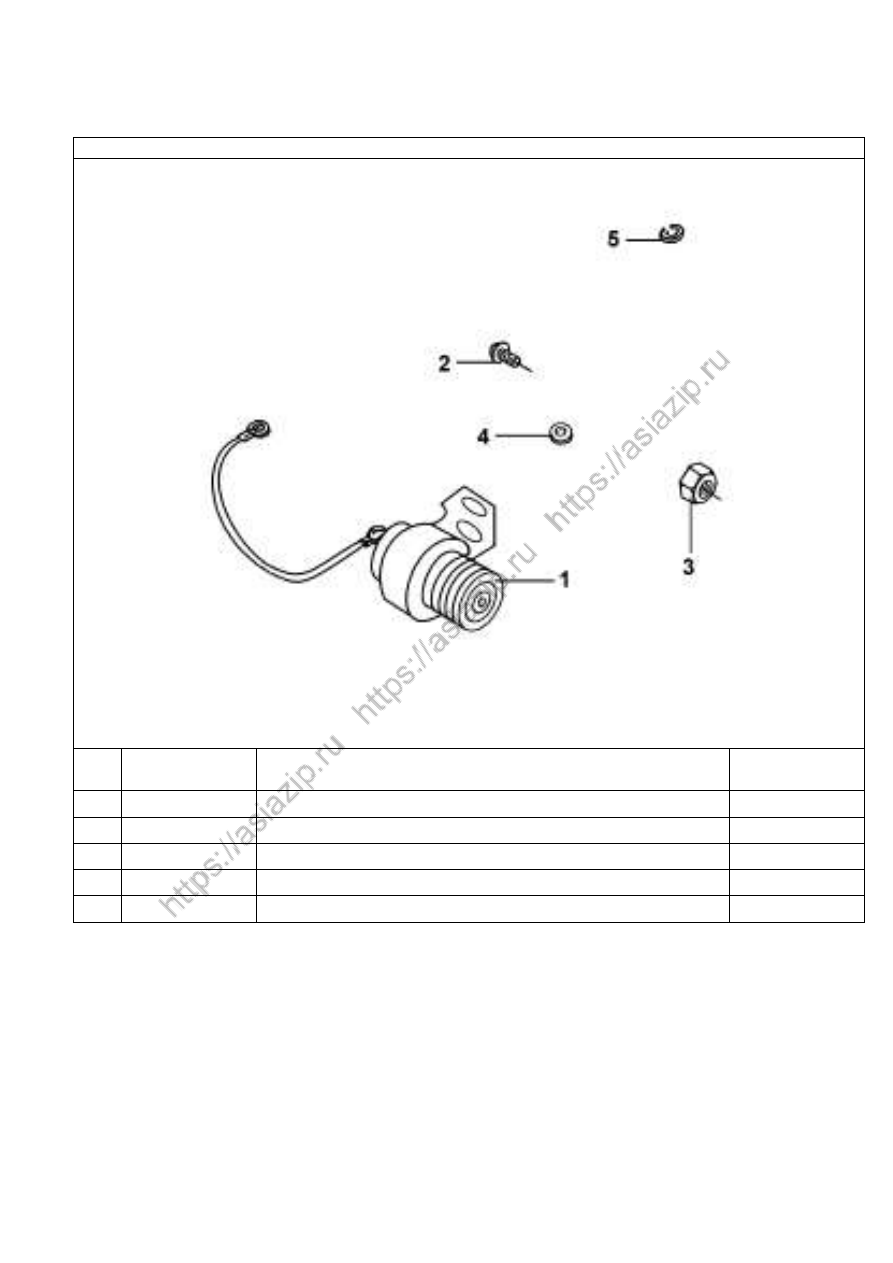

Датчик оборотов двигателя

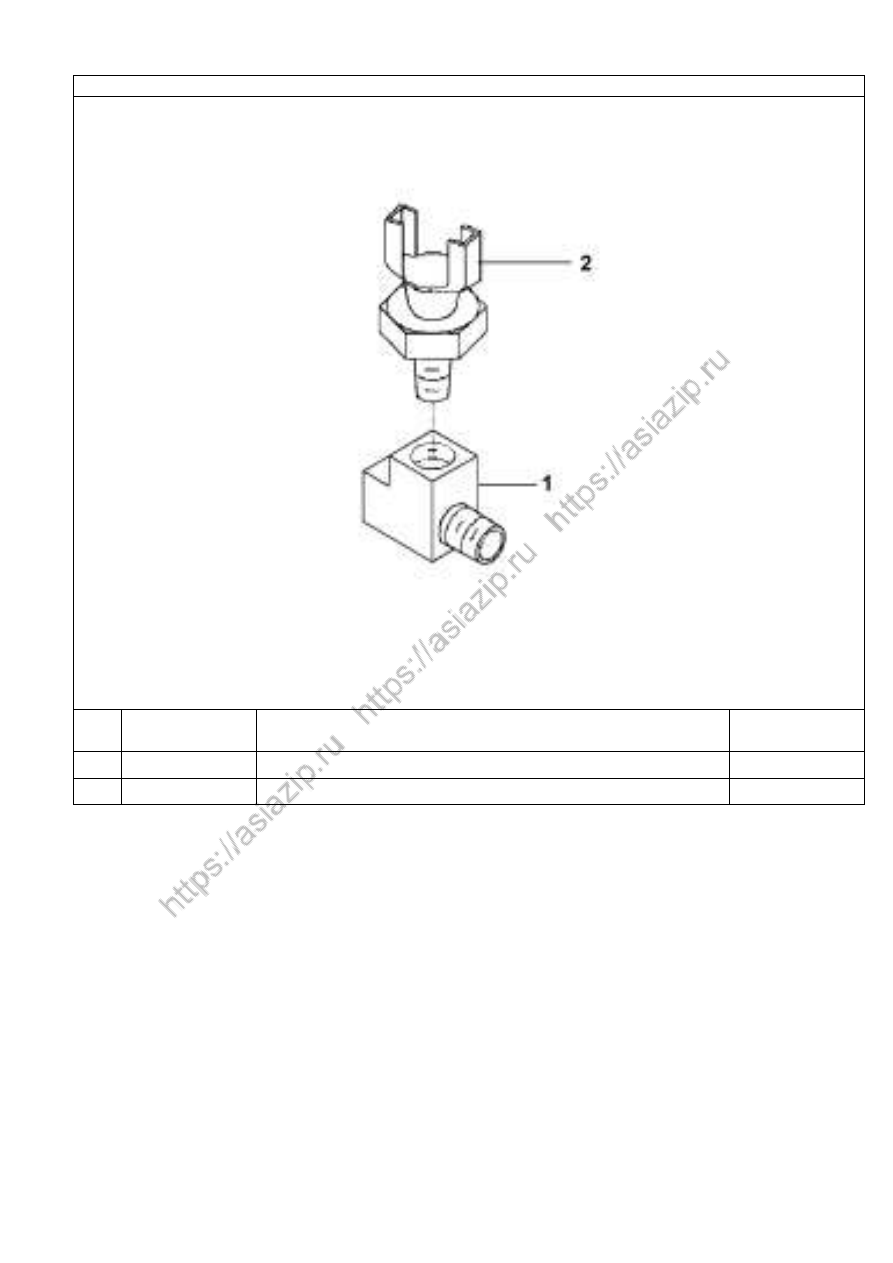

SD9112

Датчика сигнала давления масла

SD9113

Датчика температуры воды

FE9022

Трубка регулятора

LP 9725

Масляный насос

LC 9227, LF9130

Маслоохладитель и масляный фильтр

LG90001

Масляный щуп

OP9352

Поддон картера

WP9918

Компоновка водяного насоса

EC9702

Термостат

WF9094

Компоновка фильтра охлаждающей жидкост и

W I9145

Патрубок

WO9052

Патрубок

WP9963

Ремень привода водяного насоса

FA9310, FA9739

Компоновка привода вентилятора

WP9916

Натяжной ролик ремня

PA9001

Шкив

CP9590

Компоновка компрессора

CC9274

Трубки подвода охлаждающей жи дкости к
компрессору

IC 9386, IM 9717

Компоновка впускного газопровода

CP9590

Компоновка турбокомпрессора

TP97236

Трубопровод смазки турбокомпрессора

TB91403

Коллектор выпускной

CF9130

Компоновка компрессора кондиционера

CF9135

Компоновка привода кондиционера

EA9089

Провод “массы” двигателя

EE9293

Генератор

EH9591

Компоновка деталей для установки генератора

FH9413, FW9763,

FW90025

Установка кожуха маховика, маховик и его
крепление

C L9071

Сцепление

DA9728

Гаситель крутильных колебаний

GG9806

Крышка блока шестерён

BB9881

Крышка блока распределительных шестерён

HD9161

Компоновка гидронасоса рулевого управления

SM9772, S T9344

Стартер и его крепление

EM9223

Кронштейны передней подвески двигателя

MS9067

Компоновка крепления троса акселерата

LA9068

Серьга подвески двигателя

AP9480

Табличка параметров

Системы двигателя

Обозначение узла

Наименование узла

№ страницы

1001B -T0500

Подушка передней подвески двигателя

1001C -T0500

Задняя подвеска двигателя

1001 H-T1400

Крепление подвески коробки передач

1009C -T0100

Крепление масляного щупа

1101 A1-ZB 8A

Кронштейны топливного бака

1101B 1-10

Крепление топливного бака

1101F -T1400

Топливный бак

1104 A-T1400

Магистраль подачи топлива

1104B -T1400

Магистраль подачи топлива

1104C -T1400

Трубка сливная

1108 K-T0500

Детали привода акселератора

1108N1-0 9

Крепление вспомогательного троса управления

1109 A1 -ZD2 A

Фильтр воздушный в сборе

1109B -T1000

Кронштейны воздушного фильтра

1109C -T1400

Система питания воздухом

1109J -T0300

Шланг датчика засоренности

1109 L-T1400

Трубопровод компрессора

1118 A1 -Z24F

Радиатор охлаждения воздуха

1118B 1-ZB1E

Крепление радиатор охлаждения воздуха

1118C 1-ZB3

Система охлаждения воздуха

1119 A1-ZB 3

Фильтр грубой очистки топлива

1119B 1-ZB3

Крепление фильтра грубой очистки топлива

1201 A1-ZB 6

Глушитель

1201B -ZB 300

Крепление глушителя

1203 A-T1401

Выпускная труба глушителя

1203 G1-ZB 3

Соединительный патрубок турбокомпрессора

1301 A2-ZB 3

Радиатор системы охлаждения

1301B -T1400

Защита радиатора

1302 A-T1400

Крепление радиатора

1303 A-T1400

Патрубки системы охлаждения

1308B -T1400

Установка вентилятора

1308B 1-05

Вентилятор

1309A-T1400

Кожух вентилятора

1311 A-T0500

Расширительный бачок

1311B -T0300

Крепеж расширительного бачка

1311 D-T1400

Трубопроводы системы охлаждения

Сцепление, КПП, карданный вал

Обозначение узла

Наименование узла

№ страницы

1601 E1-11

Крепление кожуха сцепления

100

1606 D-T0500

Трубопровод сцепления

101

1606 E3-ZB 3

Шланг ПГУ

102

1606F 1-ZB7

Шланг главного цилиндра сцепления

103

1608 A-T1400

Пневмогидроусилитель сцепления

104

1608C -T1400

Трубка пневмогидроусилителя сцепления

104

1700020 -T1400

Коробка переключения передач в сборе

105

RT-11509C-01

Картера сцепления и коробки передач

106

RT-11509C-02

Вторичный вал

108

RT-11509C-03

Левый, правый и промежуточный вал в сборе

109

RT-11509C-04

Первичный вал в сборе

110

RT-11509C-05

Промежуточный вал в сборе

111

RT-11509C-06

Установка верхней крышки КПП в сборе

112

RT-11509C-07

Механизм переключения передач в сборе

114

RT-11509C-08

Регулятор давления

116

RT-11509C-09

Синхронизатор вторичной коробки в сборе

117

RT-11509C-10

Главный вал вторичной коробки в сборе

118

RT-11509C-11

Вспомогательные валы вторичной коробки

119

RT-11509C-12

Задняя крышка в сборе

120

RT-11509C-13

Механизм включения блокировки

122

RT-11509C-14

Фиксатор в коробке передач

123

RT-11509C-15

Вал отбора мощности в сборе

124

1703 A-T0300

Рукоятка рычага переключения передач

127

1703B -T1400

Механизм переключения передач

128

1703F -ZB 3E0

Стабилизатор кулисы

129

1703 U-T1400

Трубопровод управления коробкой передач

130

4205B -T1401

Механизм управления валом отбора мощности

130

2201 A-T1400

Карданные валы

131

2201 ZB8 A-110

Карданный вал

132

2201010 -T1400

Карданный вал со скользящей вилкой в сборе

133

2202010 -T1400

Карданный вал с промежуточной опорой

134

Рама и подвеска автомобиля

Обозначение узла

Наименование узла

№ страницы

1001E-T1400

Кронштейны подвески двигателя

136

1001G -T0500

Передняя подвеска двигателя

137

1001J -T0500

Вспомогательная подвеска двигателя

138

2800010 -T1400

Рама

138

2801C -T1400

Лонжероны

139

2801HC -ZB3

Поперечина

140

2801 I-T1400

Передняя поперечина

141

2801P -T1400

Балансирная подвеска поперечины

142

2801Q -T1400

Буксирная поперечина

143

2806A4 -2 6

Прибор буксировочный

144

2806A -T0100

Передний сцепной крюк

145

2831A -T1400

Третья поперечина

146

2901A -T1400

Отбойник передней подвески

147

2901B 3-ZB3

Стремянки

148

2901C -T1401

Кронштейны передней подвески

149

2901D3 -0 1

Крепление передней рессоры

150

2901E3 -ZB 3

Петля рессоры

151

2901H1 -0 5

Верхнее крепление амортизатора

152

2901 I1 -1 5

Нижнее крепление амортизатора

153

2901J 1 -02

Нижнее крепление амортизатора

154

2902S 1-ZB8A

Отбойник задней подвески

155

2904A -T1100

Крепление рессор задней подвески

156

2904C -T1400

Кронштейны крепления балансира

157

2904F -T1400

Балансирная подвеска

158

2904G3 -ZB 3

Ограничитель рессоры

159

2912A -T1100

Рессора передняя

160

2913A -T1100

Рессора задняя

160

2921A3 -04

Амортизатор

161

2931A3 -ZB 8A

Установка реактивных штанг

162

Передний, средний и задний мосты

Обозначение узла

Наименование узла

№ страницы

2400010 -ZB 302

Задний мост в сборе

163

ZB302 -HD302 -1 0 Карт ер задн его моста

164

ZB302 -HD302 -1 1 Дифференци ал з адн его мост а

166

ZB302 -HD302 -1 2 Ст упиц а к олёсного ред ук тора з адн его моста

169

ZB302 -HD302 -1 3 Колёсный ред укт ор заднего мост а

170

ZB302 -HD302 -1 4 Тормоз а з аднего моста

172

ZB302 -HD302 -1 5 Привод т ормозо в заднего моста

173

ZB302 -HD302 -1 6 Кроншт ейны подвески заднего мост а

174

2500010 -ZB 302

Средний мост в сборе

175

ZB302 -HD302 -0 1 Карт ер среднего моста

176

ZB302 -HD302 -0 2 Привод средн его моста

179

ZB302 -HD302 -0 3 Механизм привода средн его мост а

181

ZB302 -HD302 -0 4 Дифференци ал сред него мост а

182

ZB302 -HD302 -0 5 Колёсный ред укт ор средн его мост а

184

ZB302 -HD302 -0 6 Колёсный ред укт ор средн его мост а

185

ZB302 -HD302 -0 7 Тормоз а средн его мост а

187

ZB302 -HD302 -0 8 Привод т ормозов средн его мост а

188

ZB302 -HD302 -09 Кроншт ейны подвески средн его мост а

189

30ZB4 -00005

Передний мост в сборе

190

3001A3 -ZB 3

Передний мост

191

3103A4 -ZB 4

Ступица переднего колеса

193

3303A4 -ZB 3

Поперечная рулевая тяга

194

3501A1 -ZB 3

Передний левый привод тормозов

195

3501B 1-ZB3

Передний правый привод тормозов

197

3519A1 -0 5

Установка тормозной камеры переднего левого
тормоза

199

3519B 1-05

Установка тормозной камеры переднего правого
тормоза

200

3551A4 -0 1

Рычаг переднего левого тормоза

201

3551A4 -0 2

Рычаг переднего правого тормоза

201

6 Колеса, рулевой механизм, тормозная система

Обозначение узла

Наименование узла

№ страницы

3101A2 -ZB 3

Колесо в сборе

202

3103B 4-02

Простава переднего колеса

203

3105A8 -ZB 3

Держатель запасного колеса в сборе

204

3106A -ZB3

Ниппель

205

3301C 2-ZD2A

Кронштейн рулевого механизма

206

3401A4 -ZB 3

Рулевой механизм в сборе

207

3405A -T1400

Трубопровод гидроусилителя

208

3410A1 -07

Расширительный бачок гидроусилителя

210

1 0

3412A -T1400

Рычаг рулевого механизма

211

3412B -T1400

Продольная рулевая тяга

212

3506001 -T1401

Схема трубопроводов пневмотормозов

213

3513G -T1400

Воздушные ресивера в сборе

216

3525A -T1400

Распределитель

218

3527B -T1400

Распределительный клапан

219

3533A -T1400

Регулятор давления

220

3541A -T1400

Горный тормоз

221

3542A -ZB300

Регулятор тормозных сил

222

3542B 1-ZB3

Привод регулятора давления на заднюю ось

223

3543A -T1400

Влагомаслоотделитель

224

2507B -T1400

Механизм управления блокировкой
дифференциала

225

7 Электрооборудование

Обозначение узла

Наименование узла

№ страницы

3703A -T1400

Аккумуляторный ящик

226

3721A -T1400

Электрический сигнал

227

3724A -T1401

Схема пучка проводов на раме

228

3724B -T1400

Батарея аккумулятора

231

3724C 6-01

Провод “массы”

232

3724E-T1400

Схема пучка электропроводов двигателя

233

3735B -ZB 7C0

Реле стартера

235

3736A6 -0 1

Выключатель массы

236

3754A6 -ZB 3

Блек электопневмоклапанов

237

3773A2 -ZB 3

Приборы световые задние

238

3819B 1-ZB3

Сигнал заднего хода

239

3824A6 -0 3

Датчик скорости

240

3827A -T0300

Датчик уровня топлива

240

3833A -ZB7C 0

Датчик засоренности воздушного фильтра

241

3839A -T0500

Датчик уровня охлаждающей жидкости

241

3902B 1-06

Домкрат

242

3919A -ZB300

Инструментальный ящик

243

3919B -T0500

Сумка инструментов

244

8 Кабина

Обозначение узла

Наименование узла

№ страницы

5000012 -C0110 -

Кабина в сборе

245

1108 A-C0100

Педаль акселератора

246

1108C -C0100

Привод акселератора

247

1108 E-T0500

Трос акселератора

248

1108J -C 0100

Трос регулировки холостого хода

249

1109 K-C0101

Крепление воздухозаборника

250

1602 D-C0100

Педаль сцепления

251

1604 A-C0100

Крепление цилиндра сцепления

252

1606 A-C0100

Бачок сцепления в сборе

253

1606C -C0101

Трубопроводы системы сцепления

254

1703C 5-ZD2A

Крепление рычага переключения передач

255

3404 A-C0100

Установка рулевого механизма

256

3504 A-C0100

Установка педали тормоза

257

3506R -C0100

Трубопроводы ручного тормоза

258

3514 A-C0100

Установка тормозного крана

260

3517 A-C0100

Установка крана ручного тормоза

261

3638 A-C0100

Блок диагностики

262

3704 A-C0100

Замок зажигания

263

3714 A-C01 00

Освещение салона

264

3714B -C0100

Переносная лампа

264

3714F -C0100

Плафон для чтения

265

3721B -C0100

Воздушный звуковой сигнал

265

3722 A-C0100

Блок предохранителей

266

3724 D-C0107

Схема пучков проводов в кабине

267

3724J -C 0103

Схема пучков проводов дверей автомобиля

270

3724 K-C0100

Схема пучка проводов потолка кабины

271

3724 M-C 0100

Пучок проводов впереди кабины

272

3724 N-C0101

Пучок проводов бампера

273

3724P -C0100

Пучок проводов днища кабины

274

3724 Q-C0101

Пучок проводов днища кабины

275

3724Z-C 0100

Пучок проводов передней панели

276

3725 A-C0100

Прикуриватель

277

3726 A-C0100

Боковой фонарь поворота

278

3731 A-C0100

Передние габаритные фонари

279

3732 A-C0101

Передние противотуманные фары

280

3735 A-C0101

Реле передних противотуманных фар

281

3735 D-C0102

Реле указателей поворотов

281

3735 H-C0100

Реле тормозов

282

3735 M-C 0100

Реле кондиционера и отопления

282

3735 N-C0100

Реле стеклоочистителя

283

3735W -C0100

Установка омывателя лобового стекла

284

3747 A-C0100

Щиток выключателей

285

3750A-C0100

Выключатель дверной лампы

286

3750 D-C0100

Выключатель диагностики антиблокировочной
системы тормозов (ABS)

286

3750F -C0100

Выключатель вала отбора мощности

287

3750 G-C0101

Выключатель сигнализаторов тормозов

287

3750 H-C0100

Выключатель горного тормоза

288

1 2

3750 I-C0100

Выключатель отбора мощности

288

3750S -C0100

Выключатель передних противотуманных фар

289

3750 T-C 0100

Заглушка выключателя

290

3751 X-C0100

Заглушка выключателей на щитке

291

3751 Y-C0100

Отражатель

292

3763 A-C0100

Передние комбинированные фары

293

3772 A-C0100

Подрулевой выключатель

294

3774 A-C0100

Автомагнитола

295

3775 A-C0100

Группа приборов

296

3800 A-C0300

Датчик давления воздуха

297

3816C -C0100

Звуковой сигнал

297

3819 A-C0100

Огнетушитель

298

3910 A-C0100

Фирменный знак

299

5000F -C0100

Табличка на внешней стороне кабины 300

299

5000 K-C0100

Болты кабины

300

5000 M-C 0100

Заглушки кабины

301

5001 A-C0100

Передняя подвеска кабины

302

5001B -C0100

Задняя подвеска кабины

303

5003 A-C0100

Гидроцилиндр

305

5003B -C0100

Установка цилиндра подъема кабины

306

5005 A-C0105

Насос подъема кабины

307

5101 A-C0100

Пол в сборе

308

5102B -C0100

Обивка пола

309

5102J -C 0104

Чехол рычага переключения передач

310

5103 A-C0100

Вещевой ящик водителя

311

5103B -C0100

Боковой вещевой ящик пасса жира

312

5104 A-C0100

Рулевое колесо

313

5104B -C0100

Кожух рулевой колонки

314

5109 A-C0101

Напольный коврик в кабине

315

5110B -C0100

Нижняя теплоизоляция пола

316

5111B -C0100

Противовибрационная накладка пола

317

5205 A-C0100

Стеклоочиститель в сборе

318

5206 A-C0100

Уплотнитель лобового стекла

319

5301C -C0100

Передняя панель с решеткой радиатора

320

5301 E-C 0100

Конструкция передней панели

321

5301J -C 0100

Внешняя боковая пластина переднего обтекателя

322

5301P -C0100

Нижняя упорная плита переднего об вода

323

5303 A-C0100

Коробка для вещей панели приборов

324

5305 A-C0100

Кронштейны панели приборов

325

5305B -C0103

Группа панели приборов

326

5401 A-C0100

Боковина кабины левая в сборе

328

5401B -C0100

Боковина кабины правая в сборе

329

5402 A-C0100

Обивка левой боковины

330

1 3

5402B -C0100

Облицовка правой боковины

331

5403 A-C0100

Левое боковое окно

332

5403B -C0100

Правое боковое окно

333

5601 A-C0100

Задняя панель

334

5602 A-C0100

Облицовка кабины задняя

335

5603 A-C0100

Установка заднего стекла

336

5701 A-C0104

Крыша кабины

337

5702 A-C0104

Облицовка крыши кабины

338

5704 A-C0103

Бардачок

339

5810 A-C0100

Ремень безопасности водителя

340

5810B -C0100

Ремень безопасности пассажира

341

6101 A-C0102

Дверь левая в сборе

342

6101B -C0102

Правая дверь в сборе

343

6101C -C0100

Отбойник двери кабины

344

6102 A-C0103

Отделка левой двери кабины

345

6102B -C0103

Отделка правой двери кабины

346

6103 A-C0100

Стекло левой двери

347

6103B -C0100

Стекло правой двери

348

6104 A-C0100

Левый стеклоподъемник в сборе

349

6104B -C0100

Правый стеклоподъемник в сборе

350

6105 A-C0100

Замок левой двери

351

6105B -C0100

Замок правой двери

352

6107 A-C0100

Уплотнители левой двери

353

6107B -C0100

Уплотнители правой двери

354

6800 A-C0100

Сиденье водителя

355

6900 A-C0100

Сиденье пассажира

356

7600 A-C0102

Спальное место

357

7920 A-C0101

Группа GPRS навигации

358

8101 A-C0100

Отопитель в сборе

359

8101B -C0100

Радиатор отопителя

360

8101C -C0106

Трубопроводы отопителя

361

8102 A-C0100

Воздушный патрубок отопления

362

8103 A-C0101

Радиатор кондиционера

363

8105 A-C0103

Компоновка испарителя кондиционера

364

8108 A-C0103

Трубопроводы кондиционера

365

8112 A-C0101

Управление кондиционером

367

8201 A-C0100

Левое зеркало заднего вида

368

8201B -C0100

Правое зеркало заднего вида

368

8201C -C0100

Кронштейн левого зеркала заднего вида

369

8201 D-C0102

Кронштейн правого бокового зеркала заднего
вида

370

8201 E-C 0100

Внутреннее зеркало заднего вида

371

8203 A-C0100

Пепельница

372

1 4

8204 A-C0100

Солнцезащитный козырёк

373

8205B -C0100

Направляющие штор

374

8211 A-C0100

Наружные поручни кабины

375

8211B -C0100

Внутренние поручни кабины

376

8219 A-C0100

Зеркало

377

8403 A-C0100

Задний левый брызговик

378

8403B -C0100

Задний правый брызговик

379

8403C -C0101

Передний левый брызговик

380

8403 D-C0101

Передний правый брызговик

381

8403 E-C 0100

Левый брызговик

382

8403F -C0100

Правый внутренний брызговик

383

8403 G-C0100

Левое крыло кабины

384

8403 H-C0100

Правое крыло кабины

385

8403J -C 0101

Нижнее левое крыло кабины

386

8403 K-C0101

Нижнее правое крыло кабины

387

8403 L-C 0100

Левая звукоизоляционная панель кабины

388

8403 M-C 0100

Правая звукоизоляционная панель кабины

389

8405 A-C0102

Левая подножка кабины

390

8405B -C0102

Правая подножка кабины

391

8405C -C0102

Левая подножка

392

8405 D-C0102

Правая подножка

393

8406 A-C0101

Передний бампер

395

9 Кузов

Обозначение узла Наименование узла

№ страницы

85D L226-00000

Кузов

397

86D L221-01000

Надрамник в сборе

399

85D L226-06000

Запорное устройство заднего борта

401

Гидравлический подъемный механизм типа F

403

1 7

Таблица: “Блок цилиндров”

Н/п

Номер

детали

Наименование детали

Количество

C3008470

Пробка

C3900257

Анкерный палец

C3901590

Коренные вкладыши

C3901846

Анкерный палец

C3901969

Заглушка

C3907177

Уплотнительное кольцо

C3916840

Коренные вкладыши

C3918986

Шестерня коленчатого вала

C3904483

Анкерный палец

C3917320

Коленчатый вал в сборе

C3918776

Зубчатое колесо коленчатого вала

C3926048

Уплотнительное кольцо

C3926798

Промежуточный вкладыш

C3928031

Распылитель поршня

C3931623

Коромысло в сборе

C3939313

Блок цилиндров

C143066

Заглушка

C3004258

Заглушка

C3905401

Заглушка

C3916369

Болт

C3936058

Крышка подшипника

C3939311

Блок цилиндра в сборе

C3939311 A

Блок цилиндра

C3943199

Втулка распределительного вала

C3948095

Гильза блока цилиндров

CS 923 E

Клапан

1 9

Таблица: Комплектность головки блока

Н/п

Номер

детали

Название детали

Количество

3938267

Прокладка головки блока

C3008464

Пробка

C3008466

Пробка

C3008468

Пробка

C3283160

Форсунка в сборе

C3901383

Шатун

C3901430

Вкладыш шатуна

C3902332

Сегментная шпонка

C3902425

Шайба

C3909886

Сальник маслораспылителя

C3910279

Кронштейн крепления форсунки

C3917707

Поршень

C3917729

Болт

C3918777

Шестерня распределительного вала

C3919918

Кольцо компрессионное

C3920692

Стопорное кольцо

C3921919

Кольцо маслосъемное

C3922686

Кольцо компрессионное верхнее

C3923478

Распределительный вал

C3924148

Резьбовая заглушка

C3927155

Полукольцо распределительного вала

C3934046

Палец поршневой

C3960043

Болт

C4938 632

Головка блока

3901177

Сухарь клапана

3921444

Впускной клапан

3924492

Выпускной клапан

3927642

Шайба опорная

3973493

Корпус цилиндра

C3912976

Тарелка пружины

C3916588

Пружина клапана

C3991085

Пружина клапана

Q150B0822

Болт

Q1840880

Болт

2 1

Рис.5. Крышка головки блока

Н/п

Номер

детали

Название детали

Количество

3905449

Прокладка клапанной крышки

C3902466

Уплотнительное кольцо

C3902468

Крышка маслозаливной горловины

C3910824

Уплотнительное кольцо

C3922639

Болт

C3930903

Клапанная крышка в сборе

2 2

Рис.6. Вентиляция картера

Н/п

Номер

детали

Название детали

Количество

C3901249

Болт

C3907741

Хомут

C3909669

Трубка вентиляции

C3912072

Винт

C3930827

Трубка

C3935113

Угольник

C3936331

Уплотнительное кольцо

C3970886

Прокладка

C3979091

Шланг вентиляции

C3991306

Болт

C4063520

Заглушка

C70622

Хомут

D3937613

Хомут

Q67226

Хомут

2 4

Рис.8. Топливный насос высокого давления и его крепление

Н/п Номер детали

Название детали

Количество

C3282372

Шпилька

C3900589

Гайка

C3903464

Болт

C3903990

Болт

C3920622

Болт

C3921357

Кронштейн

C3924605

Уплотнительное кольцо

C3926273

Кронштейн

C3926722

Уплотнительное кольцо

C3926781

Кронштейн

C3931380

Шестерня топливного насоса

C3938091

Кронштейн топливного насоса

Q1840845 -0H1 Болт

Q1840890 -0H1 Болт

Q32010

Гайка

C3282610

Топливный насос высокого давления

2 5

Рис.9. Топливный насос в сборе

Н/п

Номер

детали

Название детали

Количество

C3415661

Топливный насос низкого давления

C3909310

Болт

C3916361

Болт

C3918539

Трубопровод подачи топлива

C3935171

Уплотнительная шайба

C3939258

Прокладка топливного насоса

2 6

Рис.10. Топливные трубки высокого давления

Н/п

Номер

детали

Название детали

Количество

C3925324

Комплект топливных трубок высокого давления

1.1 C3925324 (1) Топливн ая тр убк а высокого д авления

1.2 C3925324 (2) Топливн ая тр убк а высокого д авления

1.3 C3925324 (3) Топливн ая тр убк а высокого д авления

C3966996

Комплект топливных трубок высокого давления

2.4 C3966996 (4) Топливн ая тр убк а высокого д авления

2.5 C3966996 (5) Топливн ая тр убк а высокого д авления

2.6 C3966996 (6) Топливн ая тр убк а высокого д авления

2 7

Рис.11. Топливный сливной трубопровод

Н/п

Номер

детали

Название детали

Количество

C3282059

Хомут

C3282141

Болт

C3863988

Уплотнительная шайба

C3903380

Прокладка

C3918188

Уплотнительная шайба

C3922667

Сливной трубопровод

C3924726

Контрольный клапан

C4929963

Сливной трубопровод

2 8

Рис.12. Блок топливных фильтров

Н/п Номер детали

Название детали

Количество

C3906694

Уплотнительное кольцо

C3906695

Уплотнительное кольцо

C3925955

Резьбовая втулка

C3930942

Фильтр грубой очистки топлива

C3931063

Фильтр тонкой очистки топлива

C3936315

Кронштейн топливного фильтра в сборе

Q351B16-3H1 Гайка

2 9

Рис.13. Трубка от топливного фильтра к ТНВД

Н/п

Номер

детали

Название детали

Количество

C3863988

Уплотнительная шайба

C3905860

Штуцерный болт

C3911446

Штуцерный болт

C3939570

Болт с уплотнительной шайбой

C3924725

Штуцерный болт

C3935171

Уплотнительная шайба

C3937342

Трубопровод подачи топлива

3 0

Рис.14. Установка электромагнитного клапана - отсекателя

Н/п

Номер детали

Название детали

Количество

37Z3 6-56010 -A

Электромагнитный клапан

3910959

Гайка

C3919449

Шплинт

C3922832

Рычаг

C3971003

Кронштейн

D3529610

Шайба

Q1840616 -0H1-J 1 Болт

Q1840625 -0H1-J 1 Болт

Q1840630 -0H1-J 1 Болт

S 600

Стопорная шайба

3 1

Рис.15. Установка электромагнитного клапана

Н/п

Номер

детали

Название детали

Количество

C4930591

Электромагнитный клапан

Q2140516

Винт

Q340B05

Гайка

Q40105

Шайба

Q40305

Стопорная шайба

Самосвал DFL3251A марки DONGFENG. Каталог запчастей - часть 1
