Самосвал DFL3251A марки DONGFENG. Каталог запчастей - часть 10



2 8 9



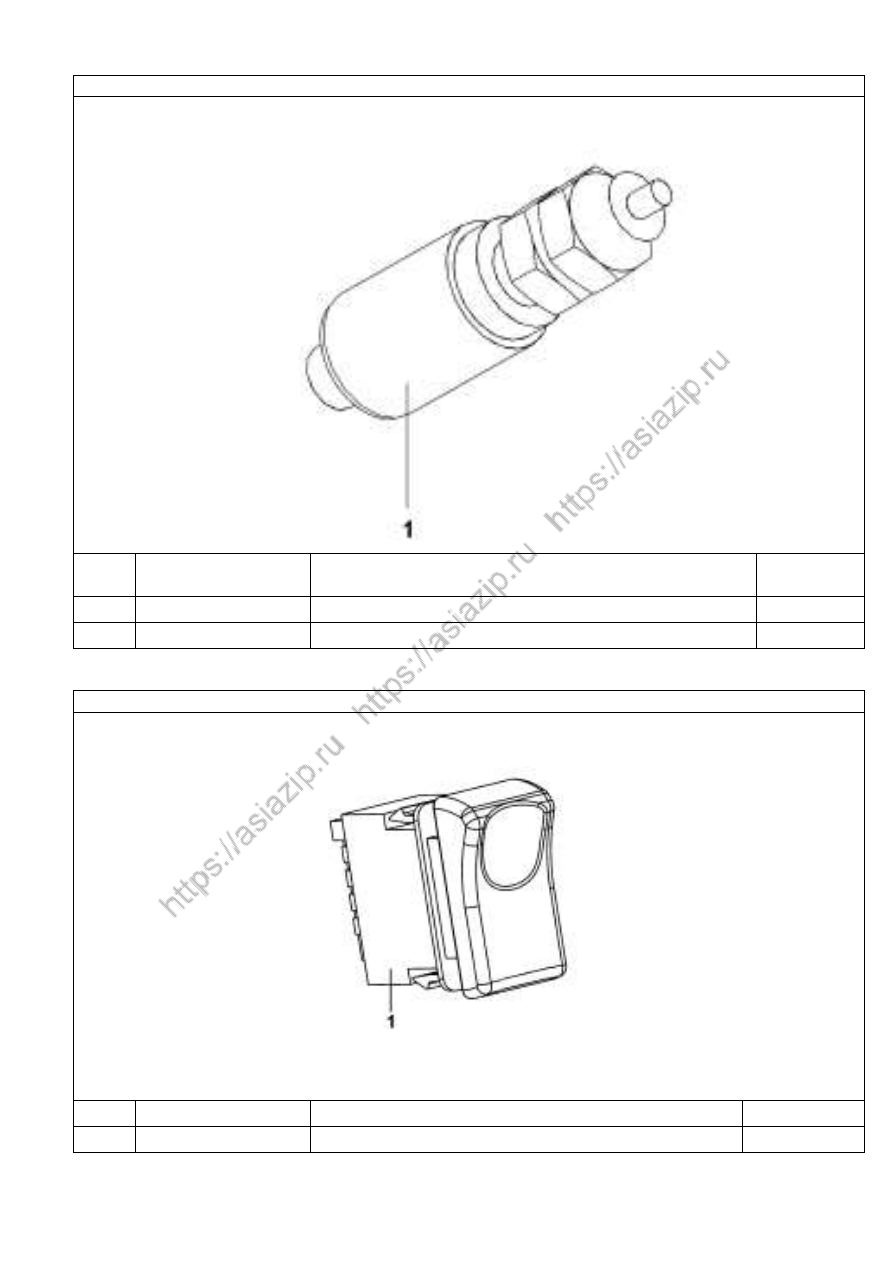

Рис.263. Выключатель горного тормоза



Н/п

Номер детали

Название детали

Количест

во

1

3750420 -C0100

Выключатель сцепления в сборе

1



Q351B12

Гайка

1





Рис.264. Выключатель отбора мощности





Н/п

Номер детали

Название детали

Количество

1

3750190 -C0100

Выключатель отбора мощности

1






2 9 0



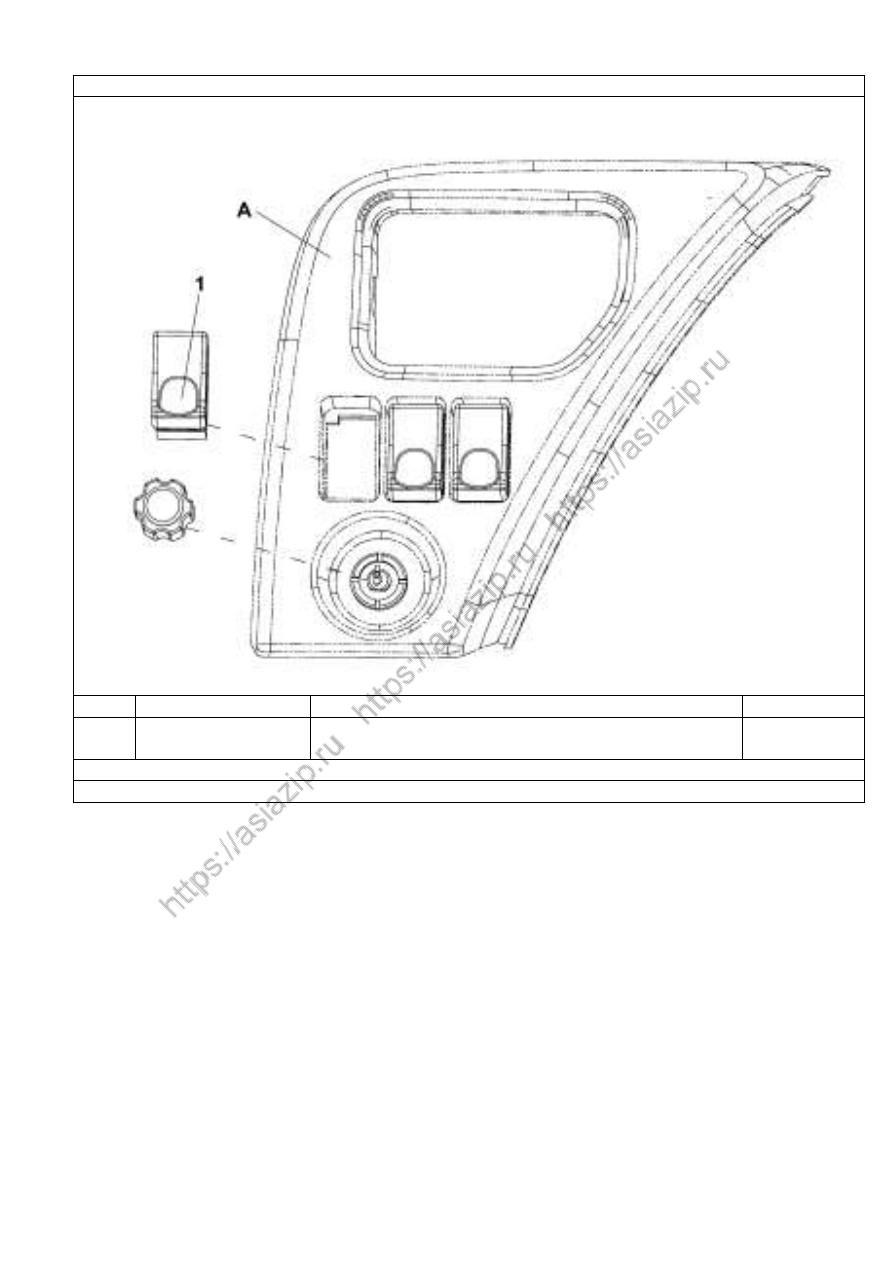

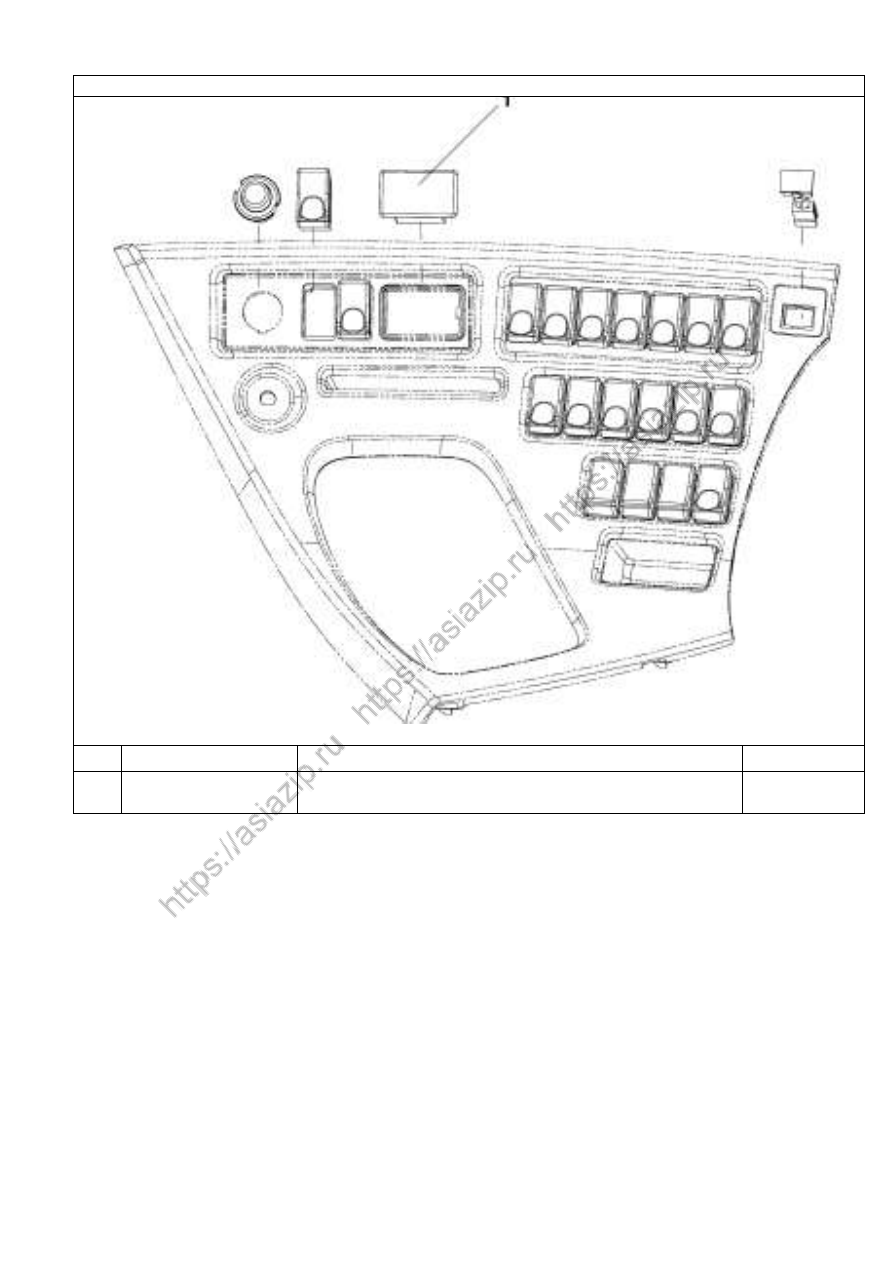

Рис.265. Выключатель передних противотуманных фар



Н/п

Номер детали

Название детали

Количество

1

3750030 -C0100

Выключатель передних противотуманных
фар в сборе

1


A-Облицовка л евых приборов





2 9 1



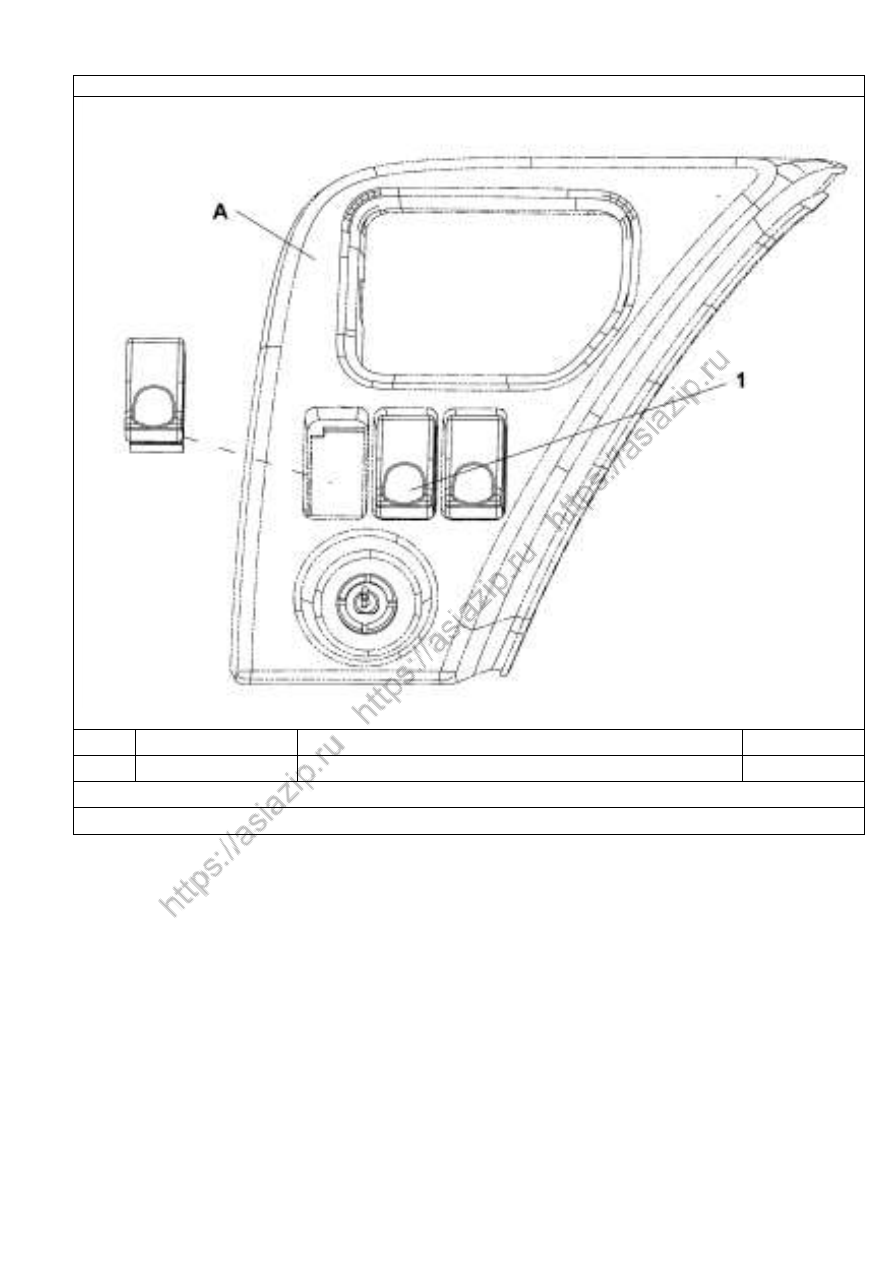

Рис.266. Заглушка выключателя





Н/п

Номер детали

Название детали

Количество

1

3750921 -C0100

Заглушка выключателя электропривода  зеркал
заднего вида

1





2 9 2



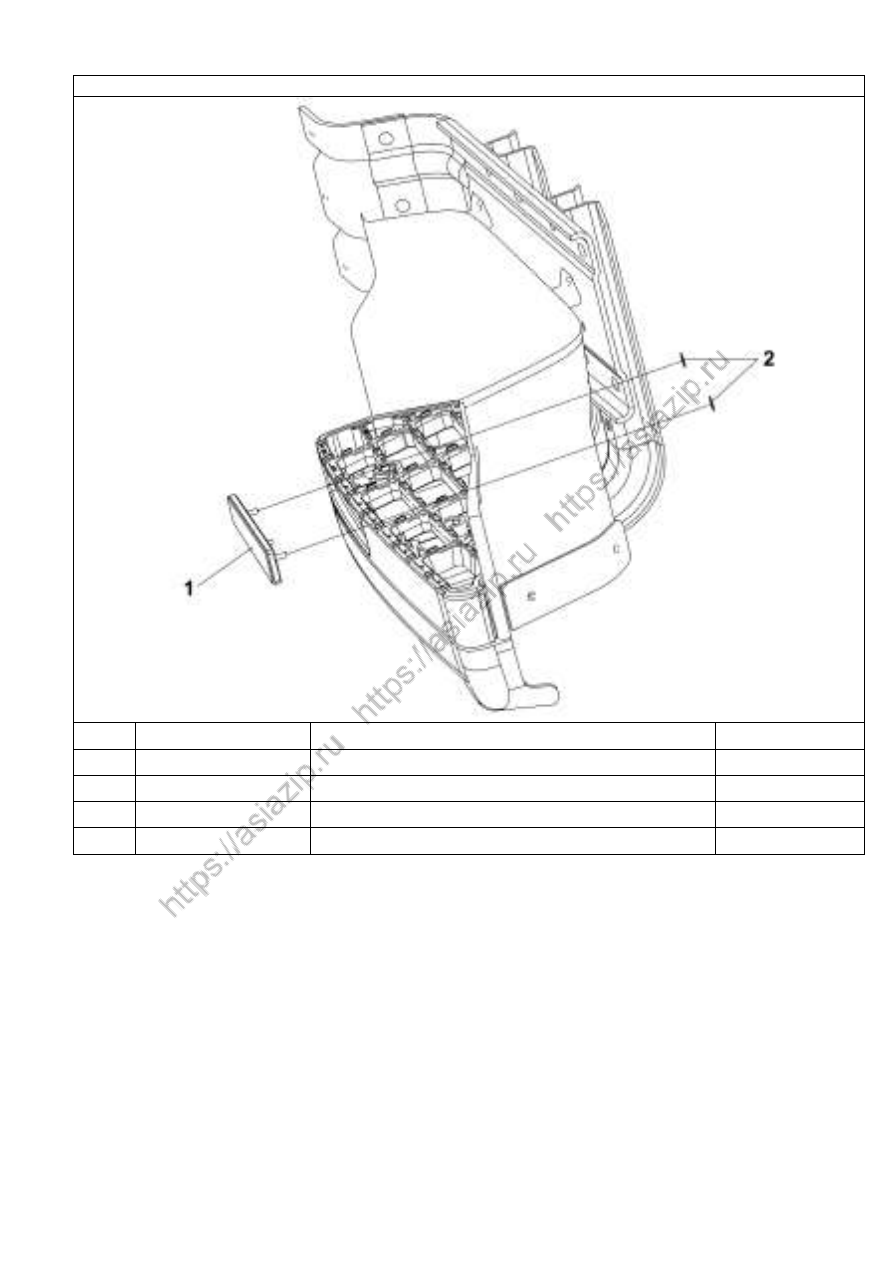

Рис.267. Заглушка выключателей на щитке





Н/п

Номер детали

Название детали

Количество

1

3750911 -C0100

Заглушка выключателя

20



A- облицовк а л евых приборов





2 9 3



Рис.268.  Отражатель



Н/п

Номер детали

Название детали

Количество

1

3763010 -C0100

Отражатель в сборе

2

2

Q340B04

Гайка

4



Q40104

Шайба

4



Q40304

Шайба

4





2 9 4



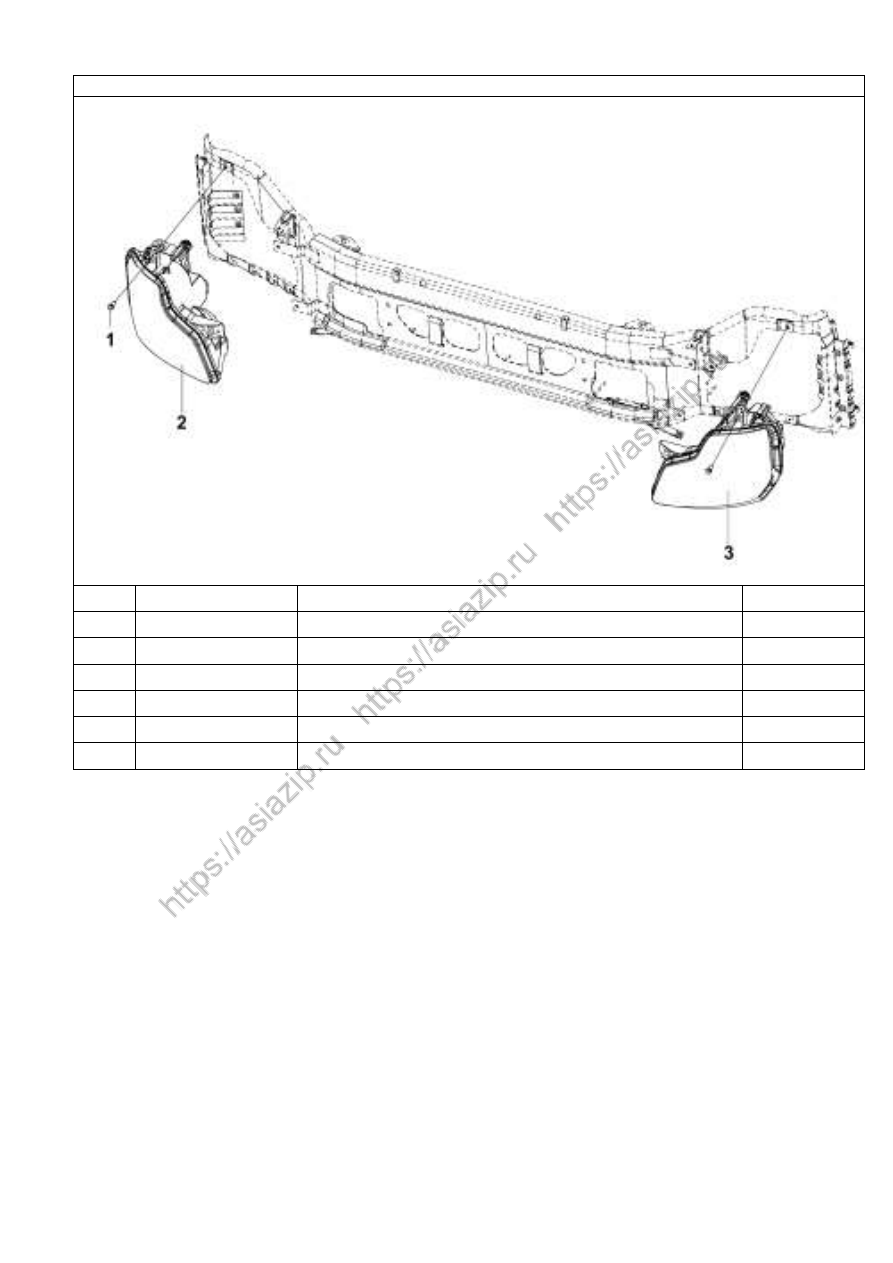

Рис.269.  Передние комбинированные фары



Н/п

Номер детали

Название детали

Количество

1

RQ1720630

Болт

8



Q40106

Шайба

8



Q40306

Шайба

8



Q33406

Гайка

8

2

3772020 -C0100

Фара правая в сборе

1

3

3772010 -C0100

Фара левая в сборе

1





2 9 5



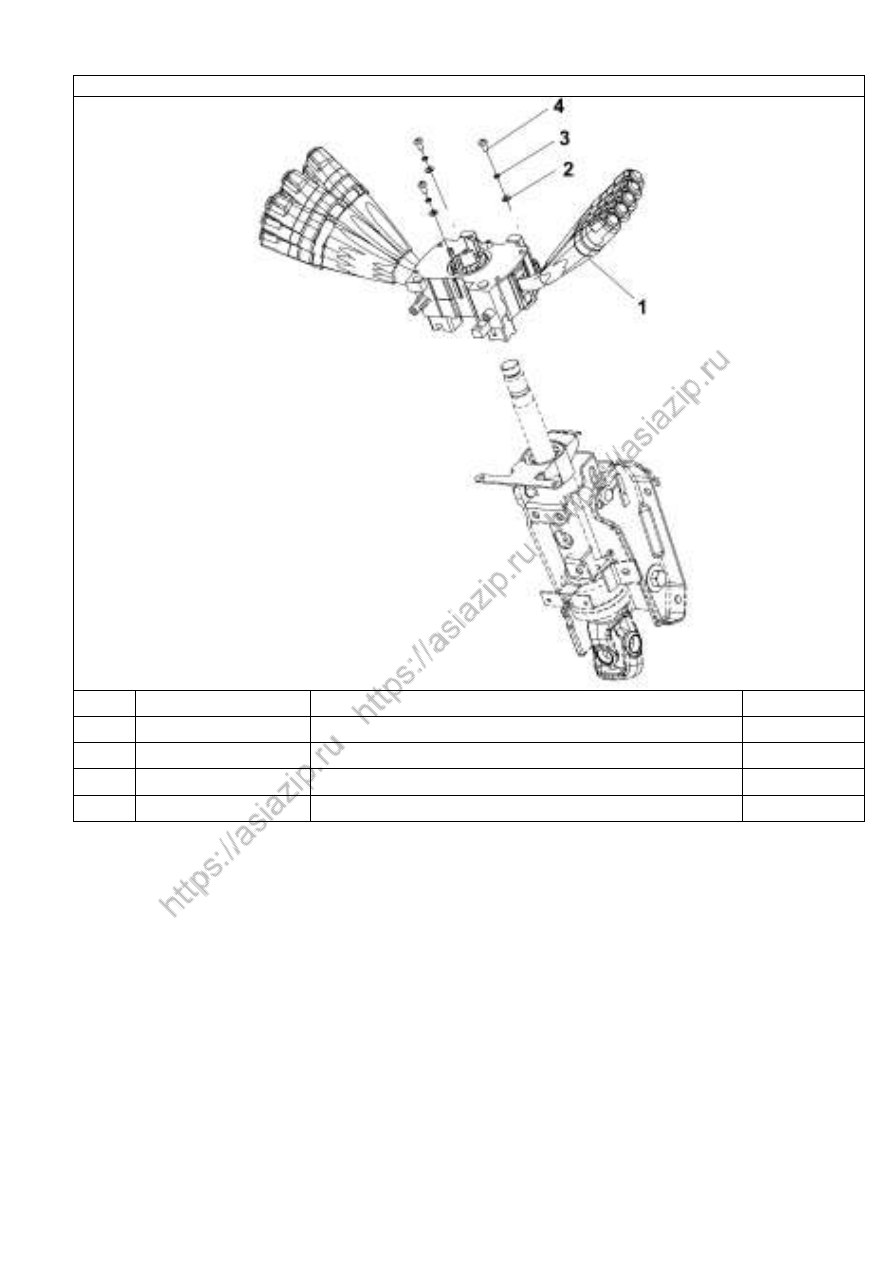

Рис.270.  Подрулевой переключатель



Н/п

Номер детали

Название детали

Количество

1

3774010 -C0100

Переключатель подрулевой многорычажный

1

2

Q40105

Шайба

3

3

Q40305

Шайба

3

4

Q2140525

Винт

3



















2 9 6



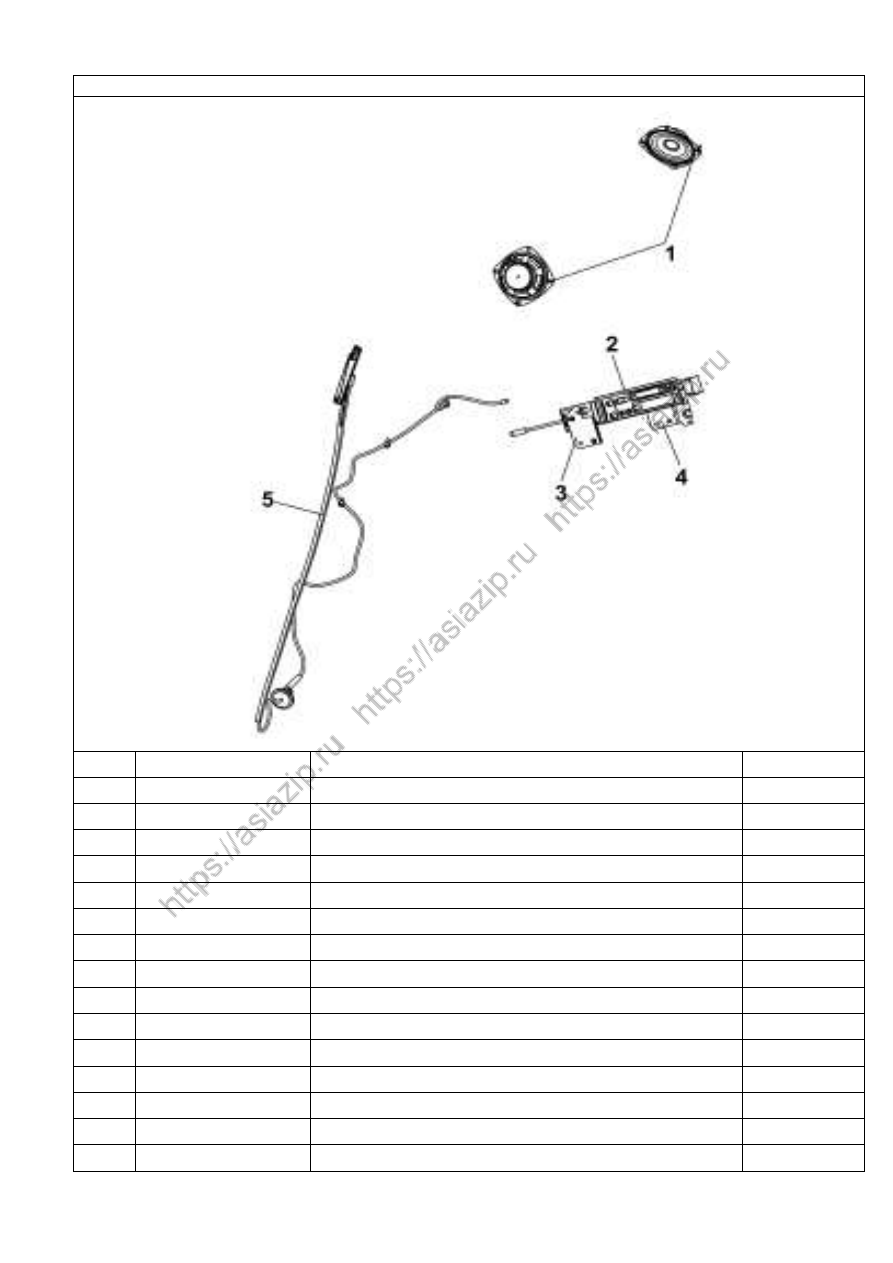

Рис.271.  Автомагнитола



Н/п

Номер детали

Название детали

Количество

1

3775020 -C0100

Динамики

2



RQ2710516

Винт

6



Q40205

Шайба

6



Q40305

Шайба

6

2

3775010 -C0100

Автомагнитола в сборе

1



Q2140508

Винт

8



Q40005

Шайба

8



Q40305

Шайба

8

3

3775 011-C0100

Левый кронштейн

1

4

3775012 -C0100

Правый кронштейн

1



Q40206

Шайба

3



Q40306

Шайба

3



RQ2710620

Винт

3

5

3775030 -C0100

Антенна в сборе

1



Q2140512 -Z5

Винт

2



2 9 7

Продолжение таблицы:  “Автомагнитола”





Q40005

Шайба

2



Q40305

Шайба

2



3724901 -C0100

Хомут

1



RQ2710616

Самонарезающий винт

3



3724921 -C0100

Лента

3



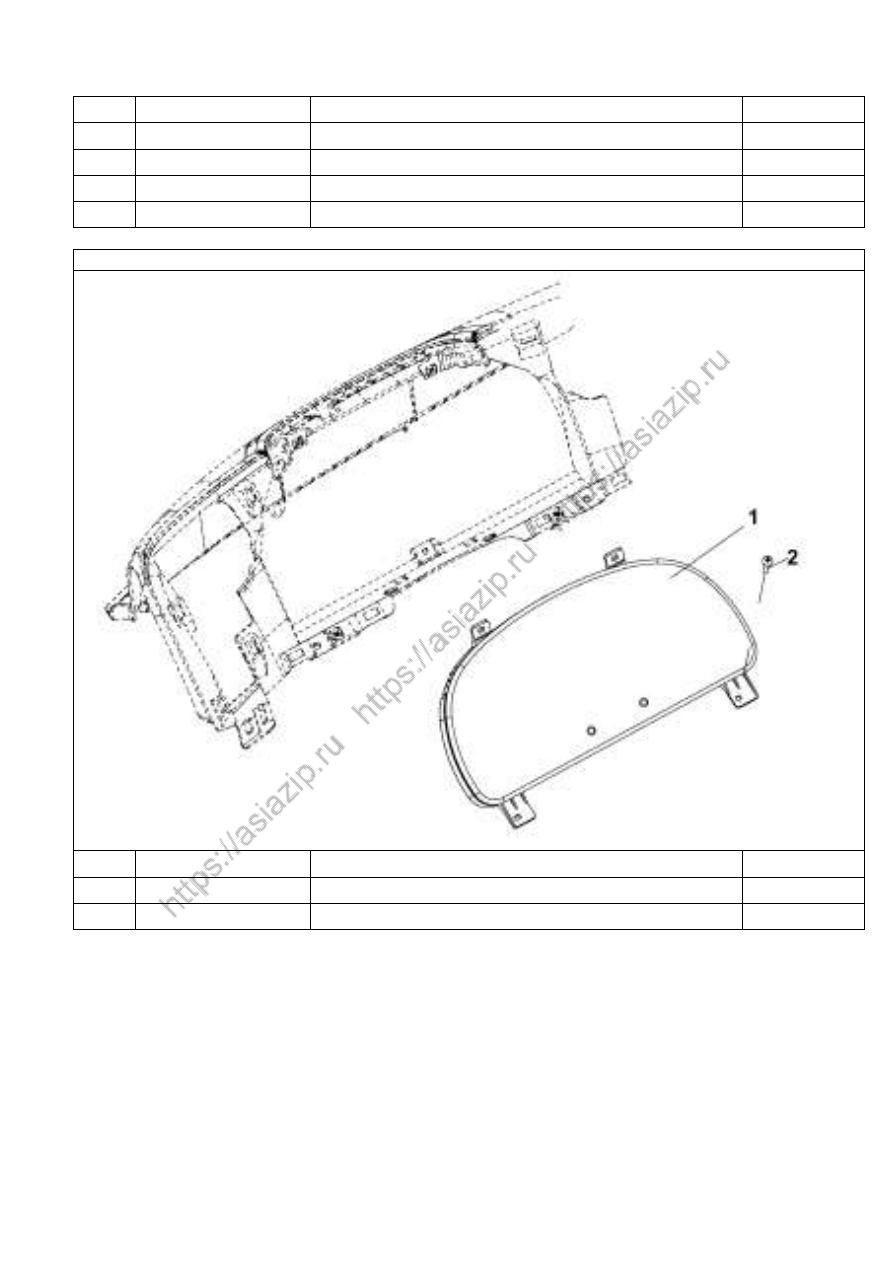

Рис.272.  Панель приборов



Н/п

Номер детали

Название детали

Количество

1

3801010 -C0105

Панель приборов

1

2

RQ2790616

Винт

4





2 9 8



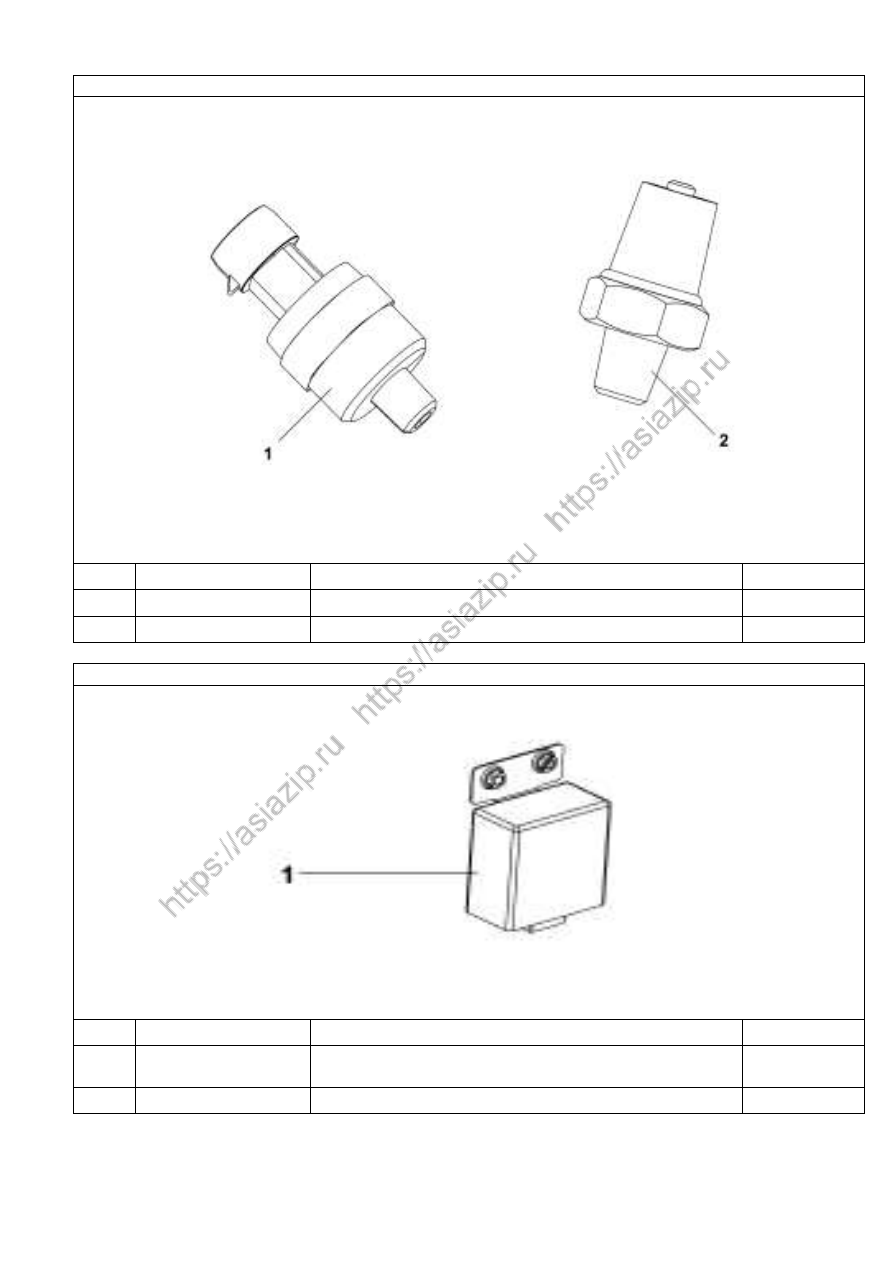

Рис.273. Датчик давления воздуха



Н/п

Номер детали

Название детали

Количество

1

3682610 -C0100

Датчик воздушного манометра

2

2

3682810 -C0100

Аварийный датчик давления воздуха

1



Рис.274. Звуковой сигнализатор



Н/п

Номер детали

Название детали

Количество

1

3819010 -C0100

Многофункциональный звуковой
сигнализатор в сборе

1



Q32005

Фланцевая гайка

2



2 9 9



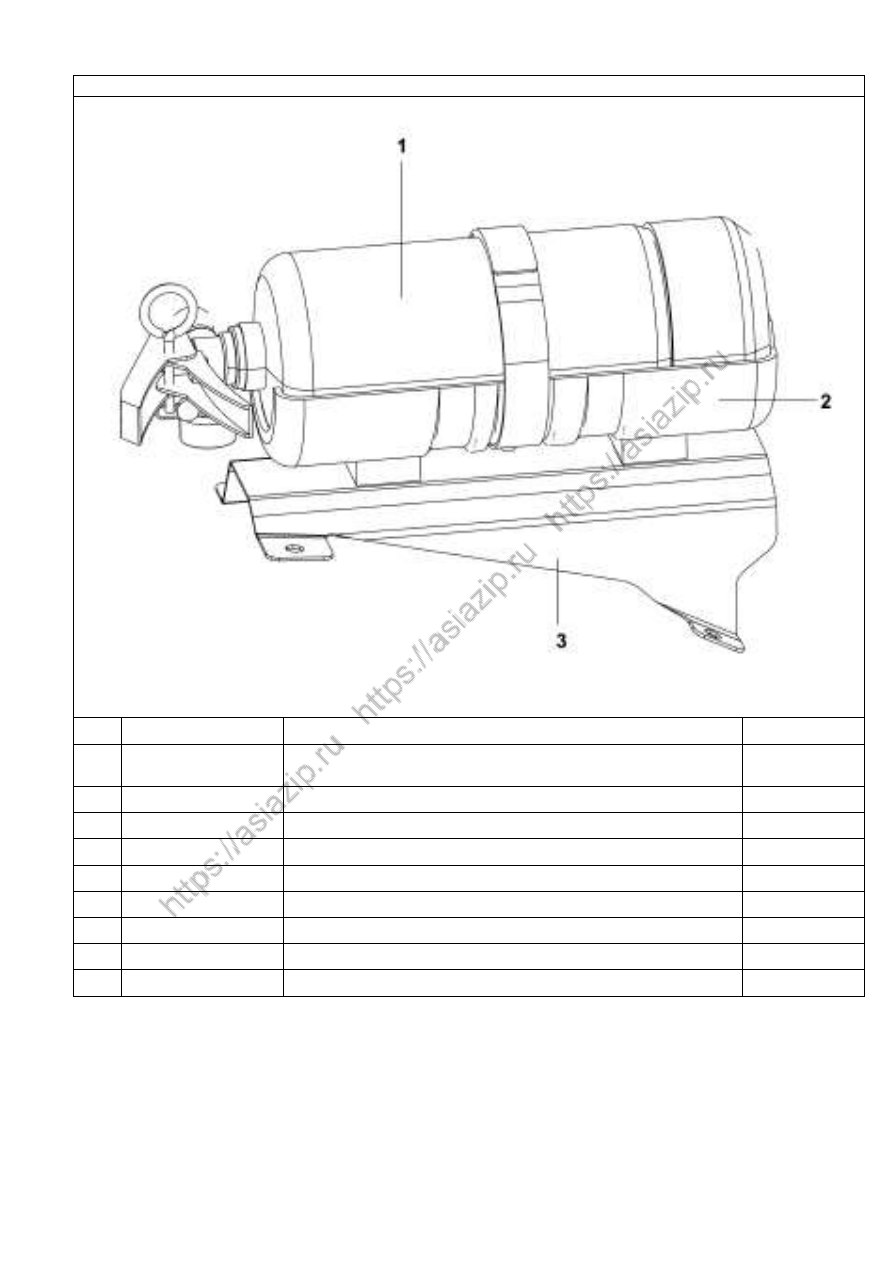

Рис.275.  Огнетушитель



Н/п

Номер детали

Название детали

Количество



3910010 -C0100

Огнетушитель с кронштейном в сборе (включая
детали № 1~3)

1



Q40106

Шайба

4



Q40306

Шайба

4



Q174B0616

Болт

4

1

3910012 -C0100

Огнетушитель в сборе

1

2

3910015 -C0100

Кронштейн огнетушителя в сборе

1

3

3910020 -C0100

Кронштейн

1



Q174B0516

Болт

2



Q40205

Шайба

2





3 0 0



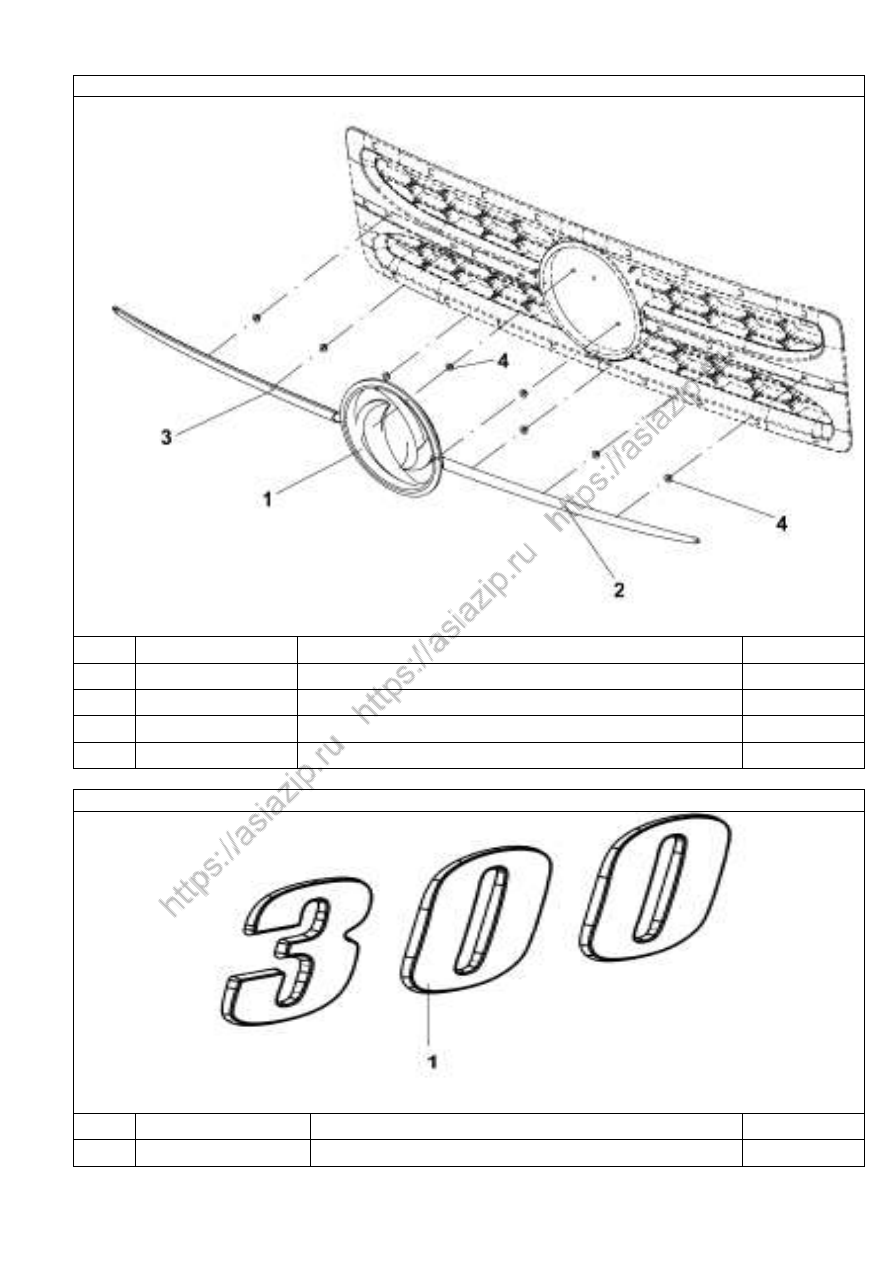

Рис.276.  Фирменный знак



Н/п

Номер детали

Название детали

Количество

1

5000515 -C0100

Эмблема в сборе

1

2

5000519 -C0100

Левая декоративная планка в сборе

1

3

5000520 -C0100

Правая декоративная планка в сборе

1

4

Q32006

Гайка

8



Рис.277. Табличка на внешней стороне кабины  300



Н/п

Номер детали

Название детали

Количество

1

5000711 -C0106

Табличка с заводской характеристикой

1





3 0 1



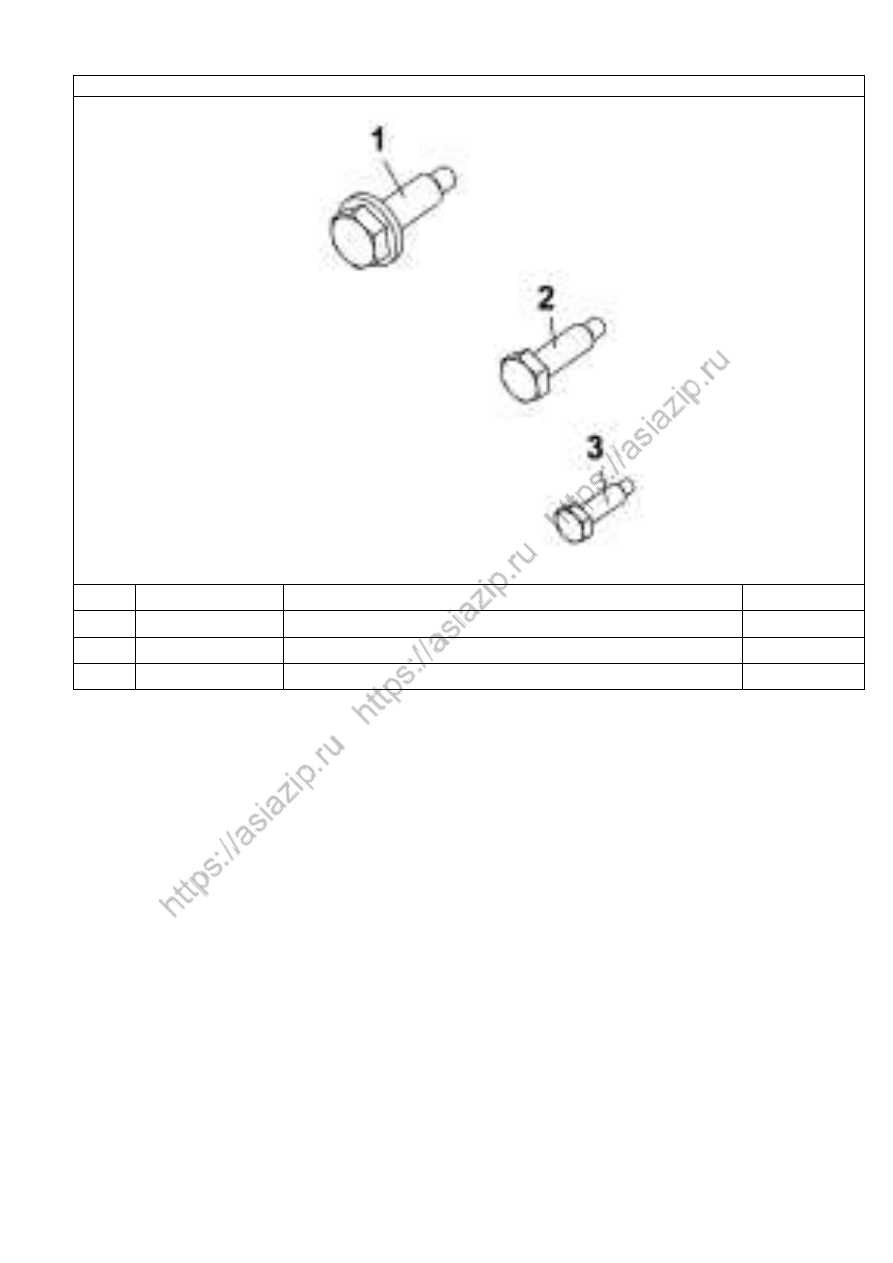

Рис.278.  Болты кабины



Н/п

Номер детали

Название детали

Количество

1

Q1841020

Болт

1

2

Q1400820

Болт и плоская шайба

8

3

Q1400612

Болт и плоская шайба

10





3 0 2



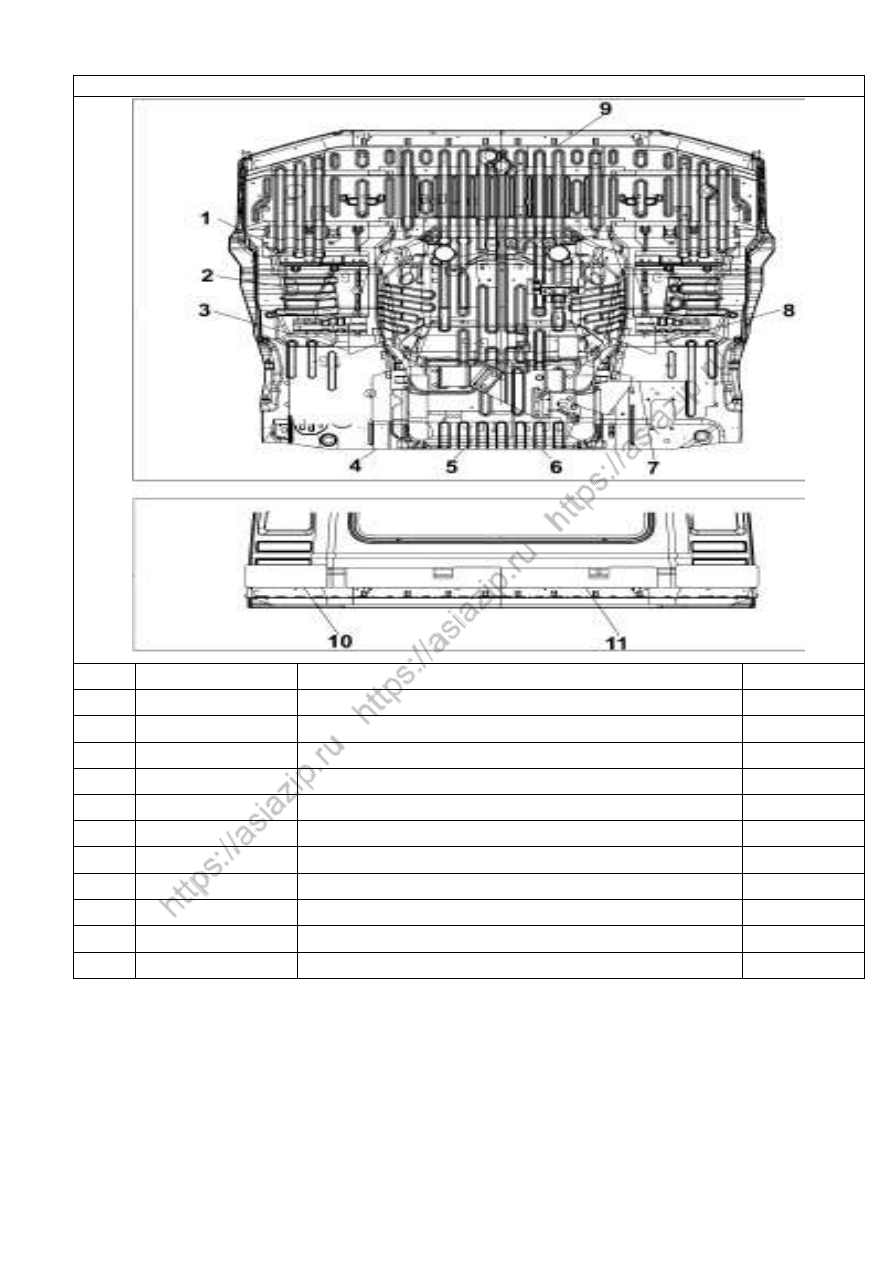

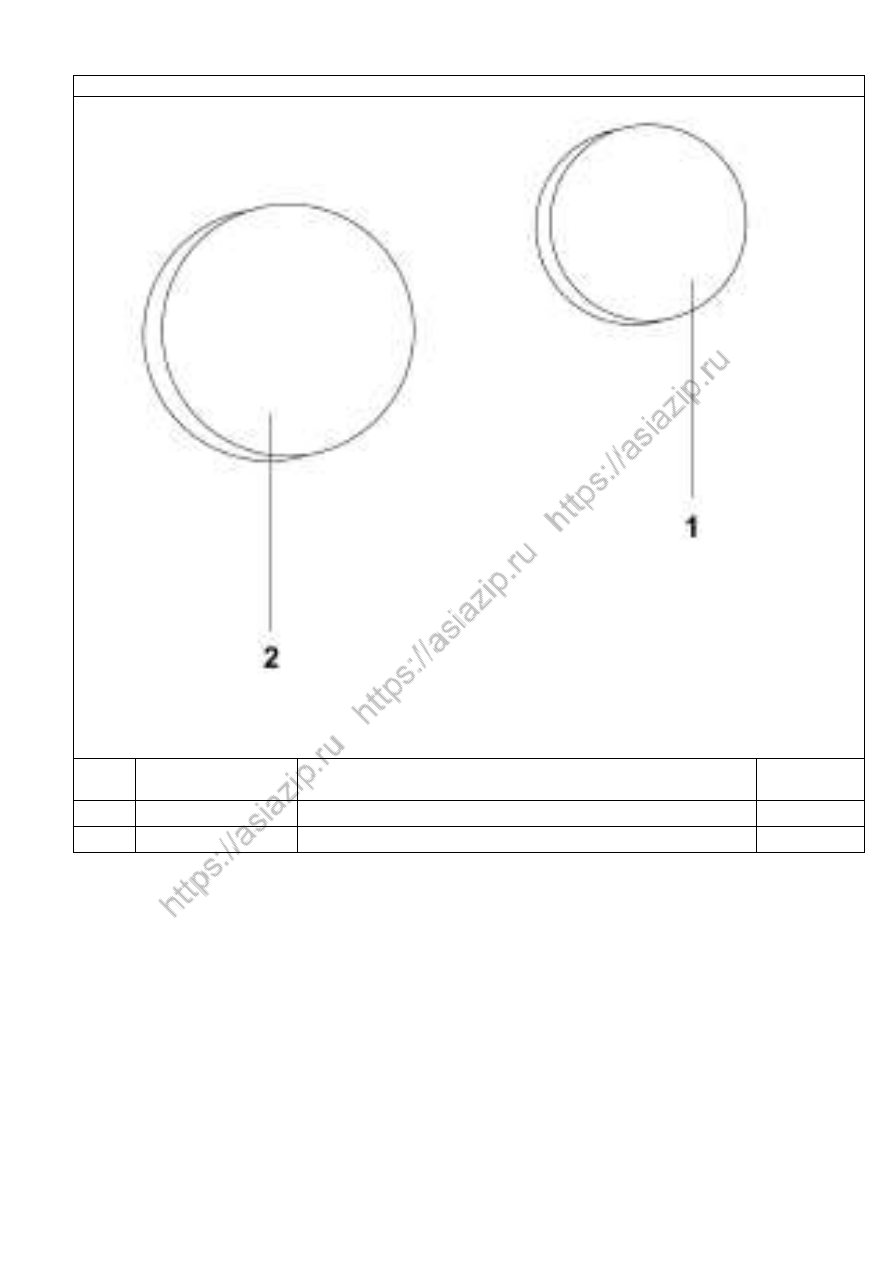

Рис.279. Заглушки кабины



Н/п

Номер детали

Название детали

Количест

во

1

5611020 -C0100    Загл ушк а A

3

2

5611021 -C0100    Загл ушк а B

1





3 0 3



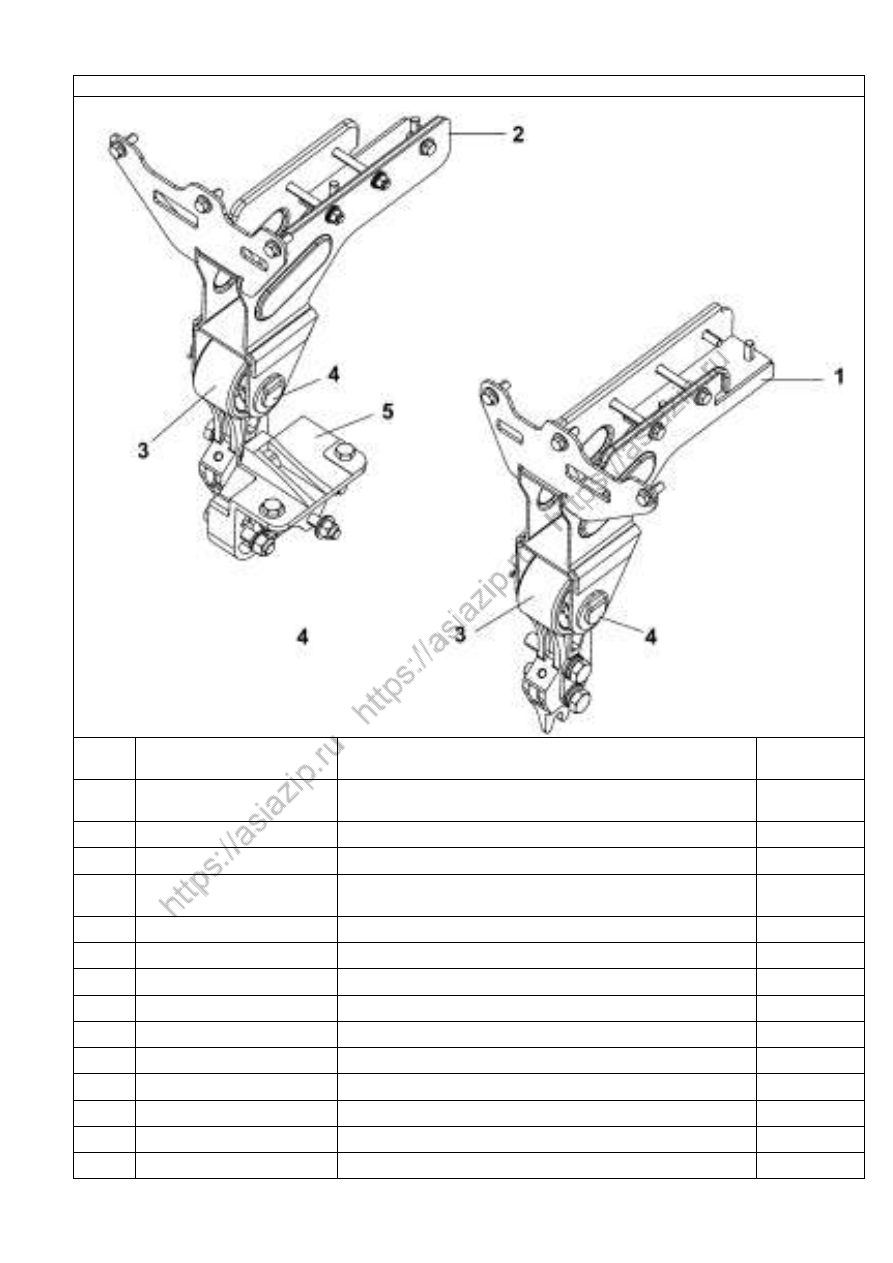

Рис.280.  Передняя подвеска кабины



Н/п

Номер детали

Название детали

Количест

во

1

5001059 -C0100

Левый верхний кронштейн передней
подвески в сборе

1



Q150B1235 -0H1-J 1

Болт

12



Q151B12105 -0H1 -J 1  Болт

4

2

5001060 -C0100

Правый верхний кронштейн передней
подвески в сборе

1

3

5001025 -C0100

Кронштейн передней подвески в сборе

2



RQ42412 -H1

Сайленблок

20

4

5001022 -C0100

Палец

2



RQ38718

Гайка

2



Q40218

Шайба

2



Q500B0440

Шплинт

2



QC41920 -H1

Шайба

4



Q151B2090 -0H1-J 1

Болт

4



Q32112 -0H1

Гайка

4

5

5001014 -C0100

Кронштейн

1



3 0 4

Продолжение таблицы: “Передняя подвеска кабины”



QC41916 -H1

Шайба

2



Q32216 -0 H1

Стопорная гайка

2



Q150B1650 -0H1-J 1

Болт

2



QC41918 -H1

Пружинная шайба

1



Q340B18-0H1

Гайка

1



Q150B18100 -0H1 -J 1  Болт

1



QC41916 -H1

Шайба

2



Q32216 -OH1

Гайка

2



Q150B16100 -0H1 -J 1  Болт

2



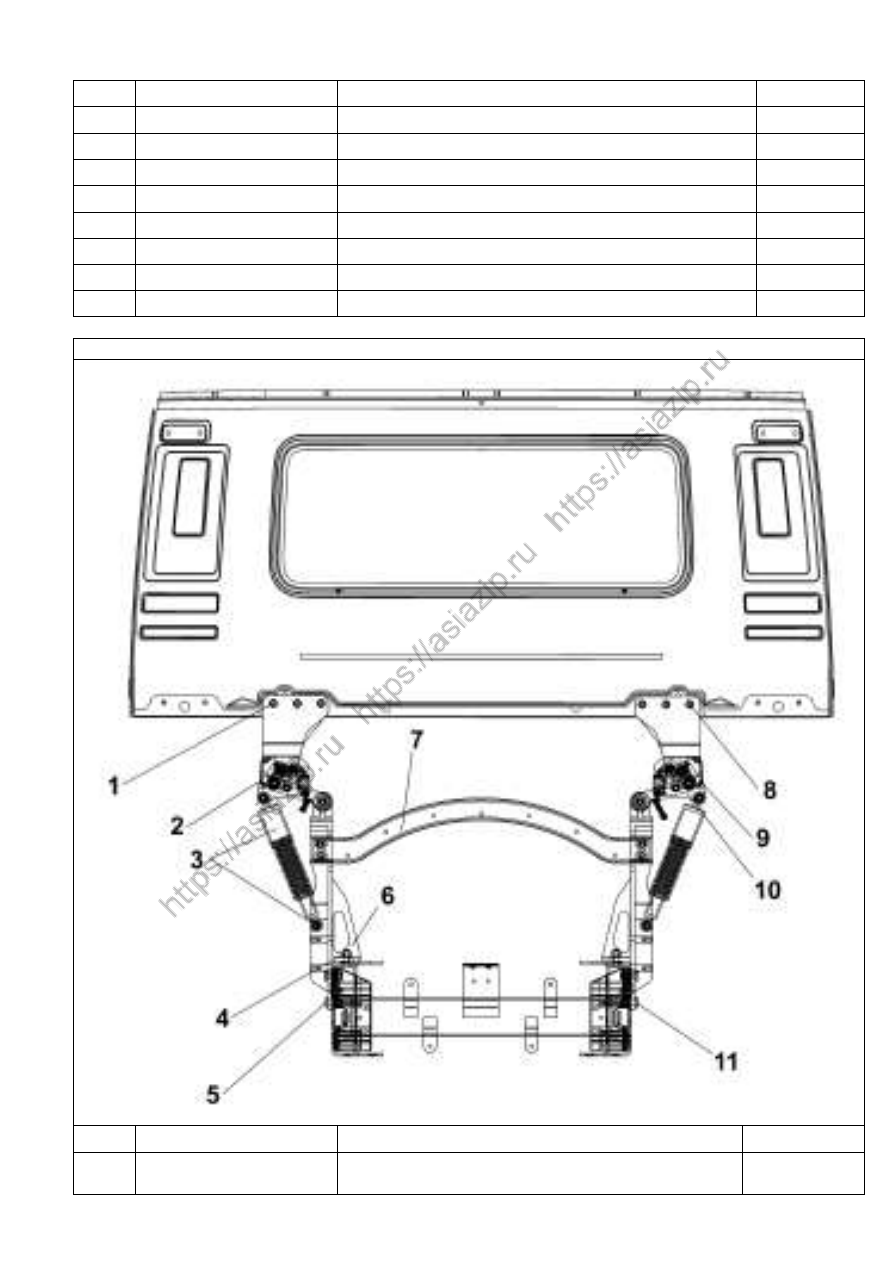

Рис.281. Задняя подвеска кабины



Н/п

Номер детали

Название детали

Количество

1

5001110 -C0100

Левый верхний кронштейн задней
подвески с резиновой втулкой в сборе

1



3 0 5

Продолжение таблицы: “Задняя подвеска кабины”






5001130 -C0100

Резиновая втулка верхнего кронштейна
задней подвески

1



Q150B1035 -0H1-J 1

Болт

3



Q41010

Шайба

3



Q40110 -Y

Шайба

3

2

5002170 -C0100

Левый гидравлический замок в сборе

1

3

5001150 -C0100

Амортизатор в сборе

2



Q151B12120

Болт

2



Q33512

Гайка

2



Q40112

Шайба

2



5002059 -C0100

Шланги левого и правого гидравлического
замка

1

4

Q151B1645 -0H1-J 1

Болт

4



Q40116

Шайба

4



Q341B16

Гайка

4

5

5001147-C0100

Болт нижнего кронштейна задней
подвески

1



Q41018

Шайба

1



Q40118

Шайба

1



Q341B18

Гайка

1

6

5001140 -C0100

Нижний кронштейн задней подвески с
резиновой втулкой в сборе

2



5001145 -C0100

Сайленблок

2

7

5001146 -C0100

Поперечная балка задней подвески

1



Q151B1450

Болт

8



Q33514

Гайка

8



Q40114

Плоская шайба

8

8

5001120 -C0100

Правый верхний кронштейн задней
подвески в сборе

1



5001130 -C0100

Сайленнблок





Q150B1035 -0H1-J 1

Болт

3



Q41010

Шайба

3



Q40110 -Y

Шайба

3

9

5002175 -C0100

Правый гидравлический замок в сборе

1

10

5001136 -C0100

Кронштейн задней подвески

4



Q151B1270

Болт

8



Q40112

Шайба

8



Q33512

Гайка

8

11

Q151B1850 -0H1-J 1

Болт

5



Q41018

Шайба

5



Q341B18

Гайка

5



Q40118

Шайба

5





3 0 6



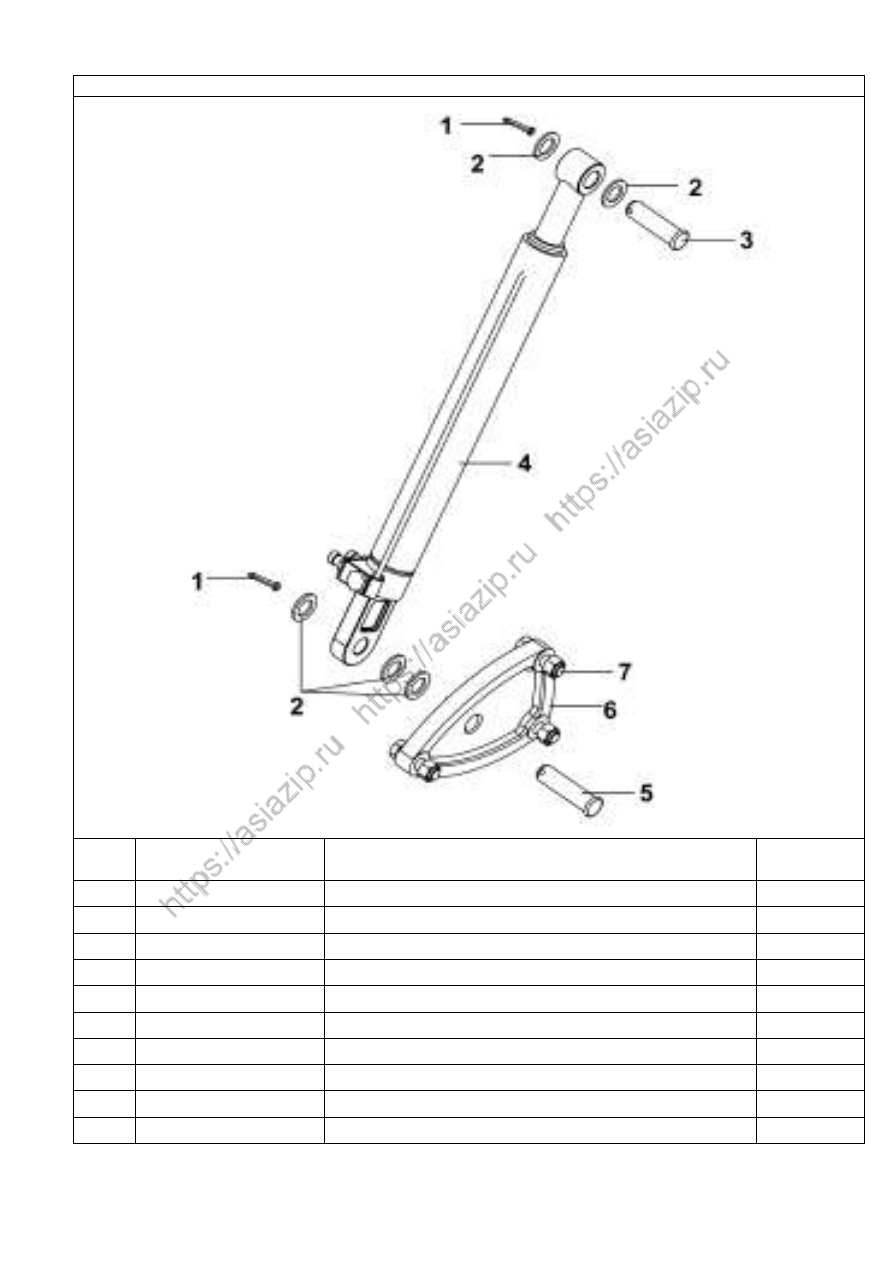

Рис.282. Гидроцилиндр подъема кабины



Н/п

Номер детали

Название детали

Количест

во

1

Q500B0550

Шпилька

2

2

Q40020

Шайба

5

3

Q510B2070

Штифт

1

4

5003010 -C0100

Гидроцилиндр в сборе

1

5

Q510B2075

Штифт

1

6

5003091 -C0100

Кронштейн гидроцилиндра

1

7

Q150B1450

Болт

3



Q340B14

Гайка

3



Q40314

Шайба

3



Q40014

Шайба

3





3 0 7



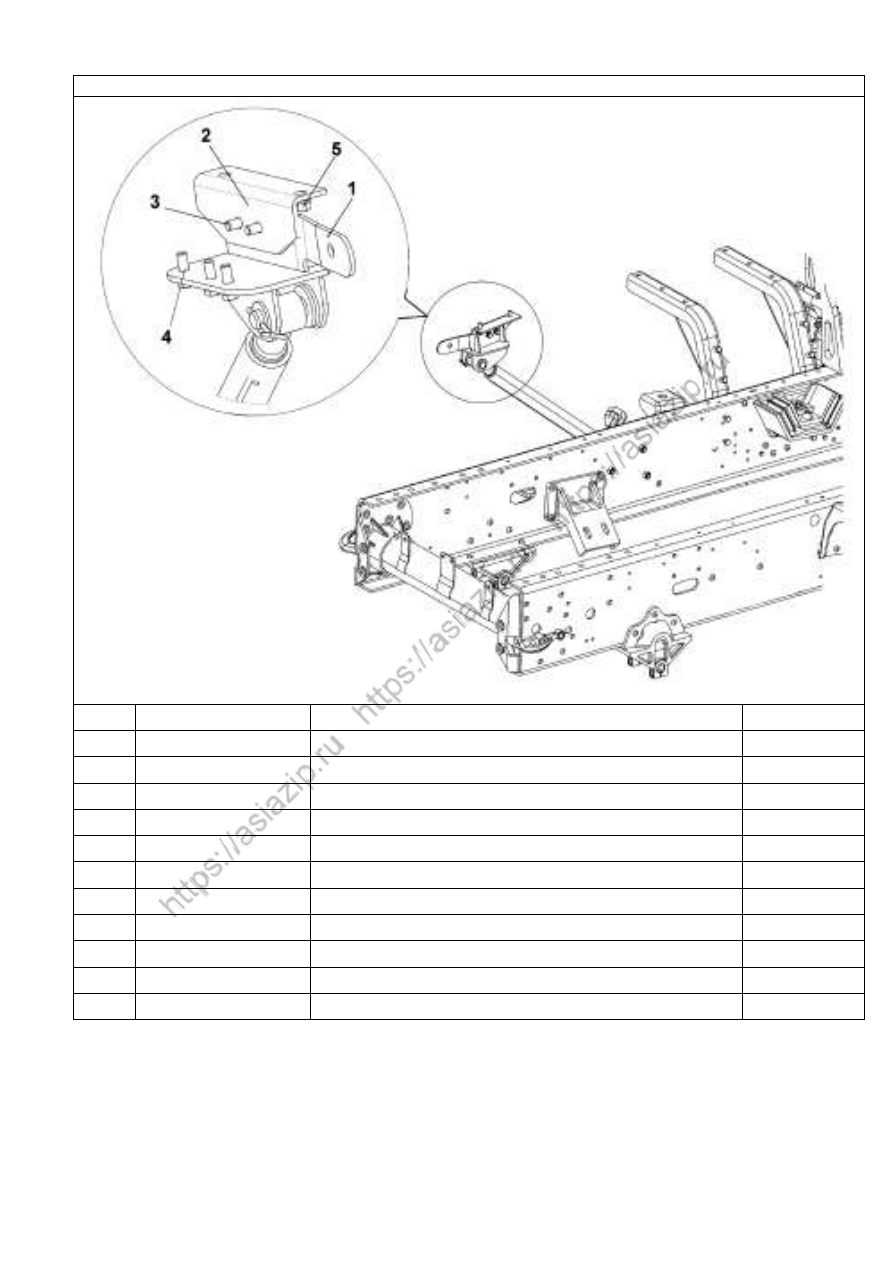

Рис.283. Установка цилиндра подъема кабины



Н/п

Номер детали

Название детали

Количество

1

5003085 -C0100

Верхний кронштейн

1

2

5003081 -C0100

Кронштейн

1

3

Q150B1035 -J 0

Болт

2



Q40100

Шайба

2



Q41210

Шайба

2

4

Q150B1030 -J 0

Болт

3



Q40100

Шайба

3



Q41210

Шайба

3

5

Q40110

Шайба

2



Q41210

Шайба

2



Q340B10

Гайка

2










3 0 8



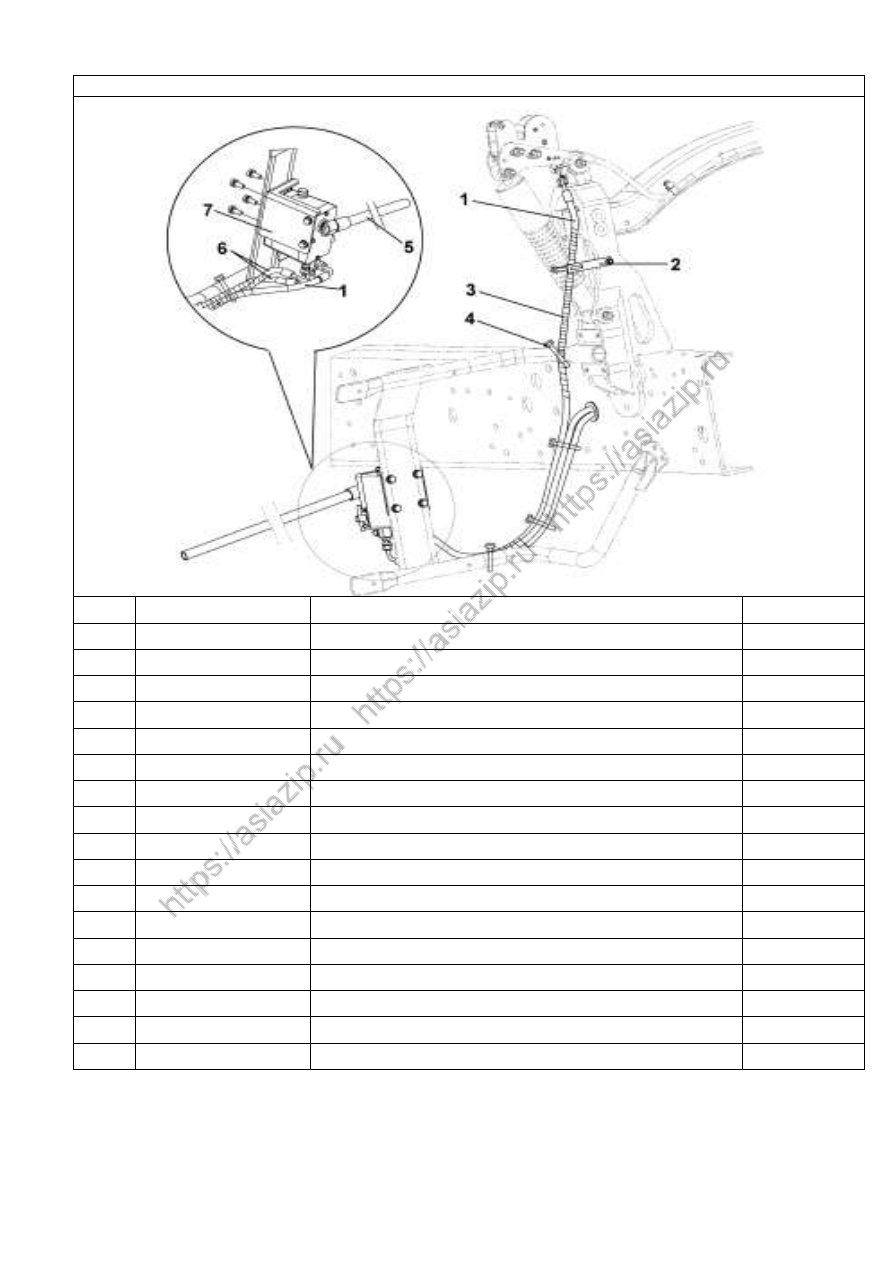

Рис.284. Насос подъема кабины



Н/п

Номер детали

Название детали

Количество

1

5003059 -C0100

Шланг гидравлического замка

1

2

35Z6 3E-06082

Кронштейн

1



Q350B08

Гайка

1



Q150B0835

Болт

1



Q40308

Шайба

1



37ZB6 -24081

Резиновая втулка

1



35.6B 2-06811

Зажим

4

3

RQ8551950

Защита

10

4

ZD160 X4

Хомут

6

5

5004011 -C0100

Коромысло

1

6

5003060 -C0101

Шланг от главного гидроцилиндра до насоса

2

7

5005016 -C0300

Установка масляного насоса

1



5005010 -C0300

Масляный насос в сборе

1



5005014 -C0100

Кронштейн масляного насоса

1



Q350B08

Гайка

4



Q150B0835

Болт

4



Q40308

Шайба

4





3 0 9


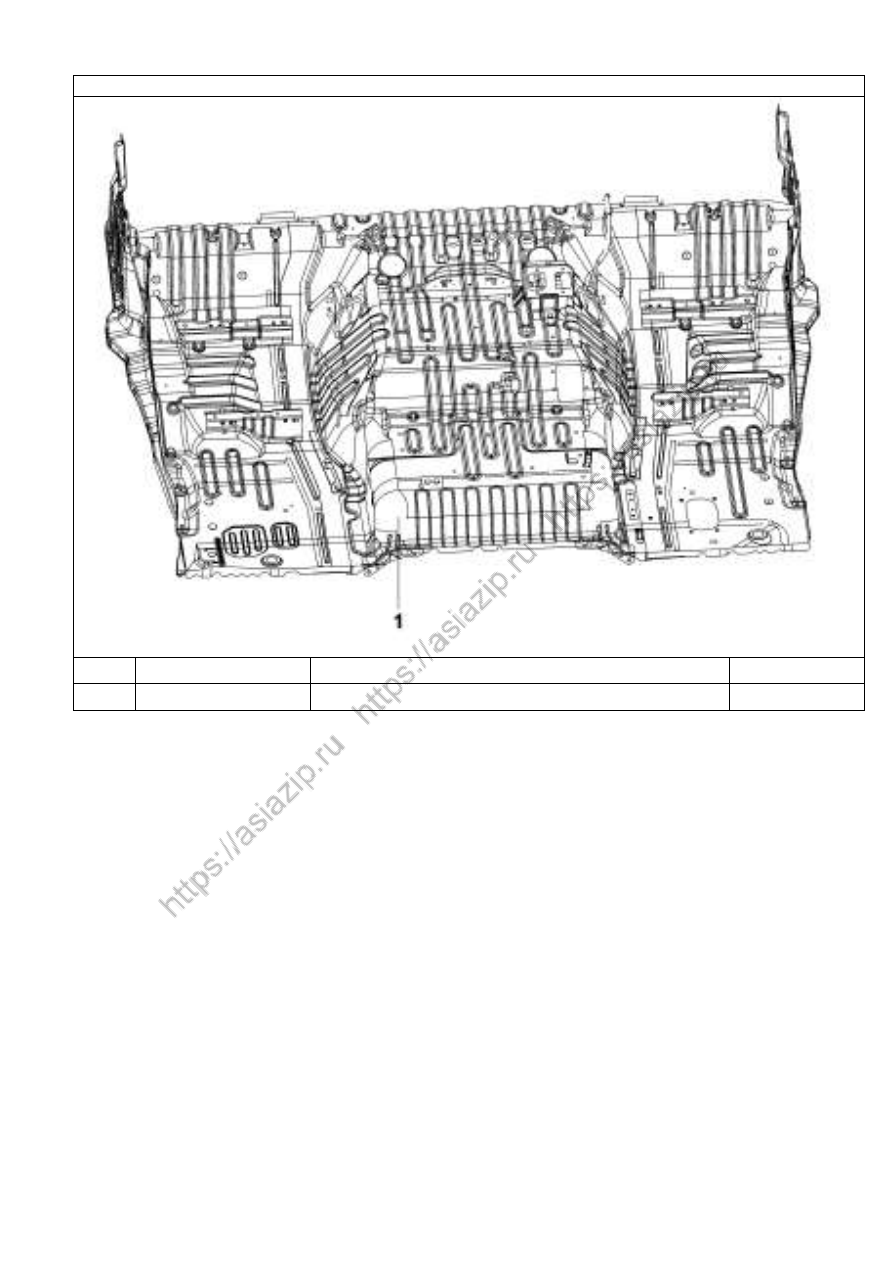

Рис.285. Панель пола в сборе



Н/п

Номер детали

Название детали

Количество

1

5100010 -C0100

Панель пола в сборе

1





3 1 0



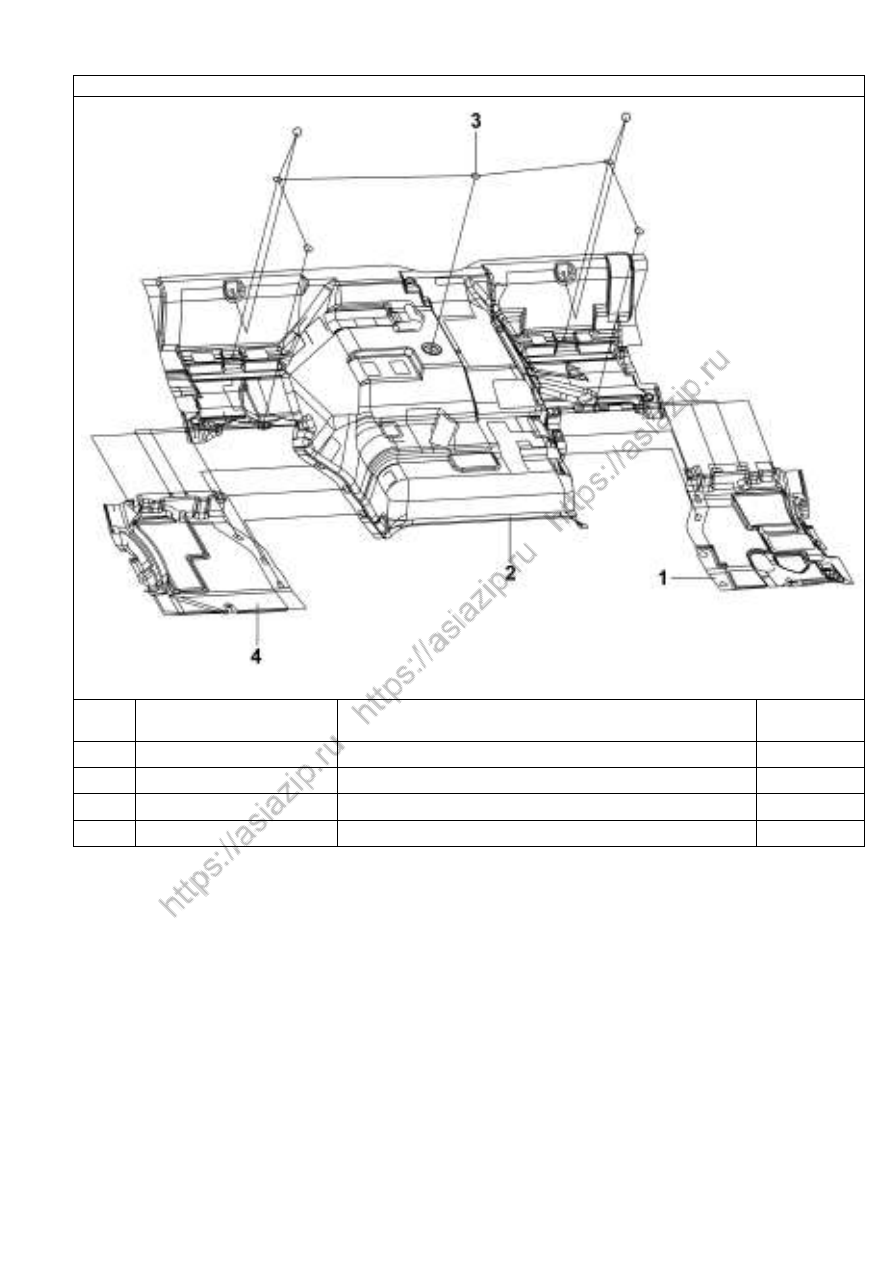

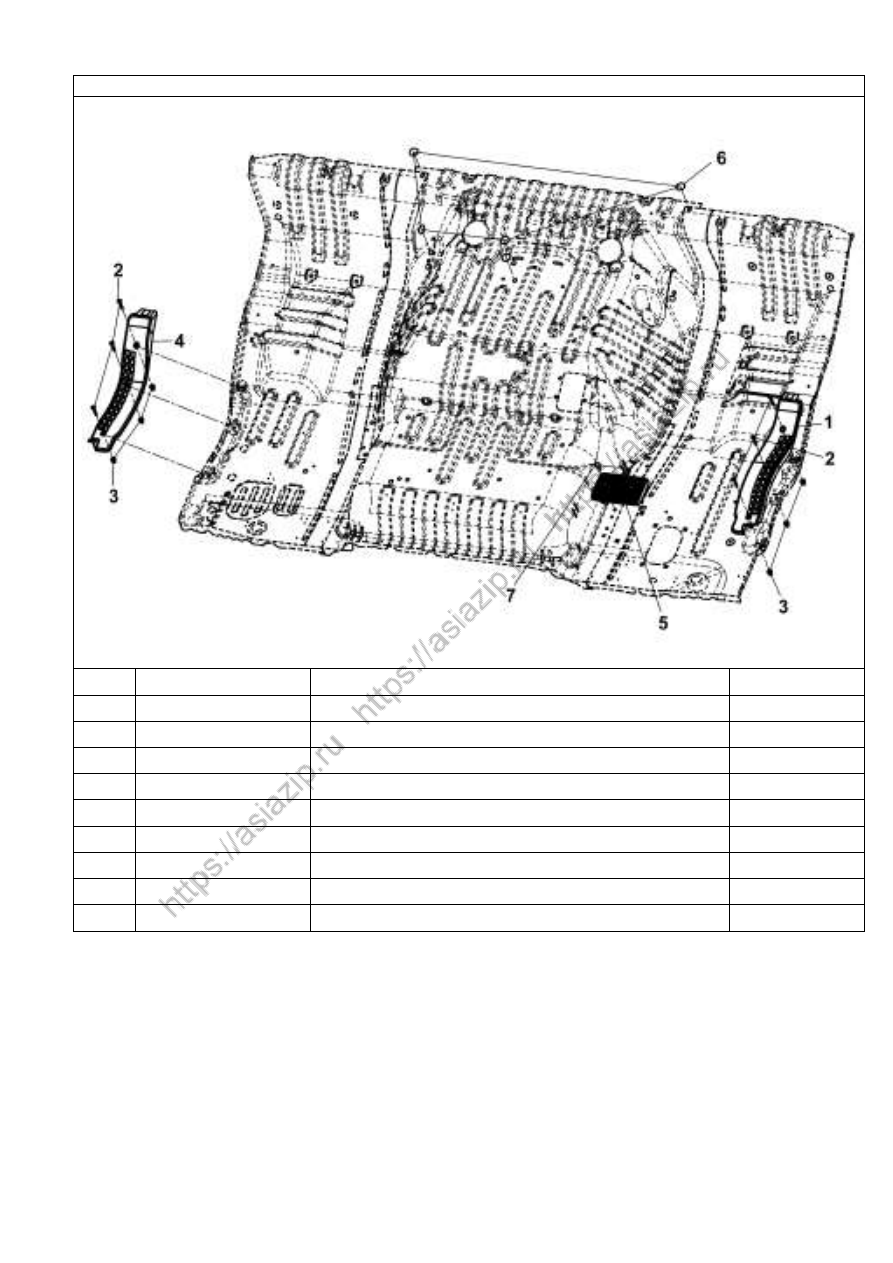

Рис.286.  Обивка панели пола



Н/п

Номер детали

Название детали

Количество

1

5102009 -C0100

Прижимная накладка левого порога

1

2

5102901 -C0100

Винт

6

3

5103902 -C0100

Пистон

6

4

5102010 -C0100

Прижимная накладка правого порога

1

5

5102020 -C0100

Коврик

1

6

5102303 -C0100

Заглушка

13



5102303 -C0101

Заглушка



1



5102303 -C0102

Заглушка

3

7

Q2140820

Винт



2





3 11



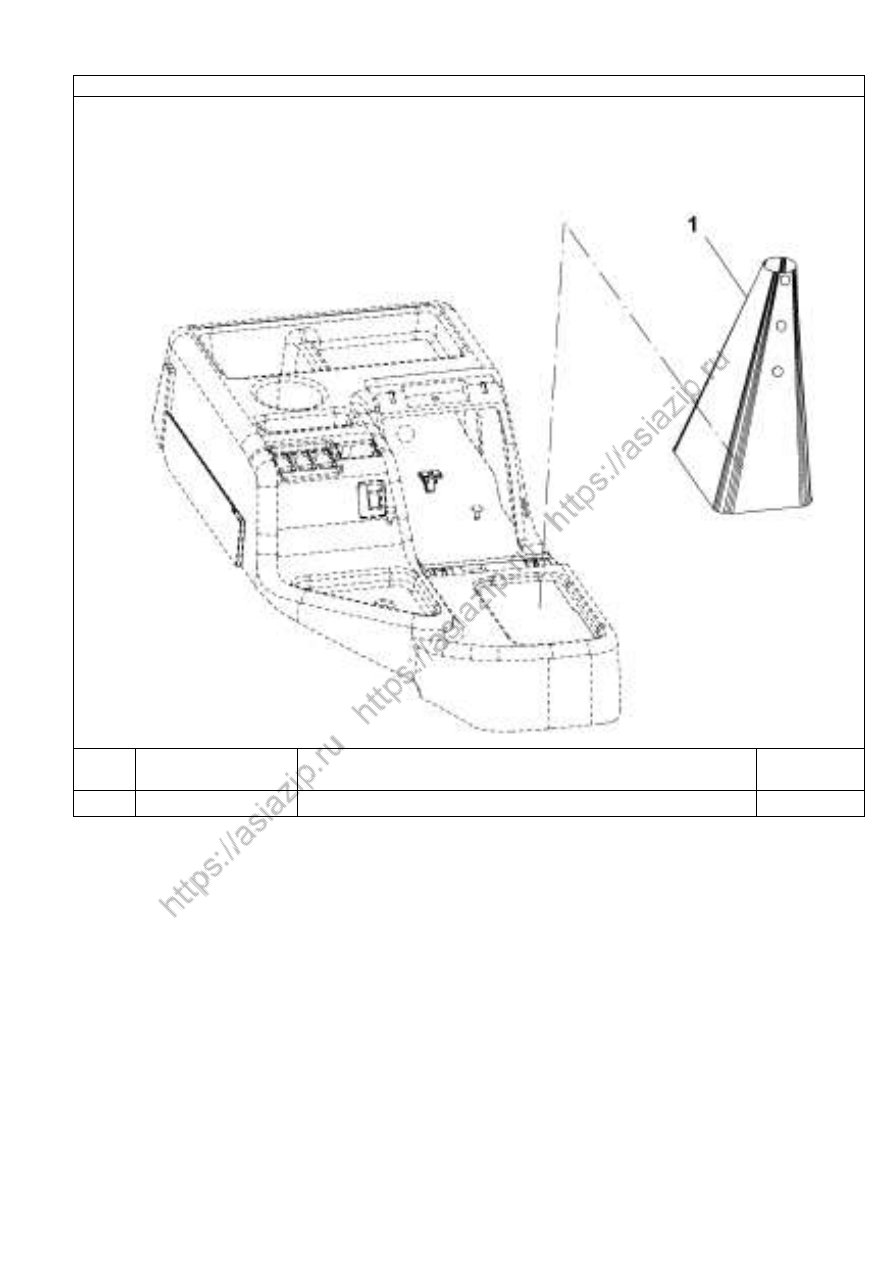

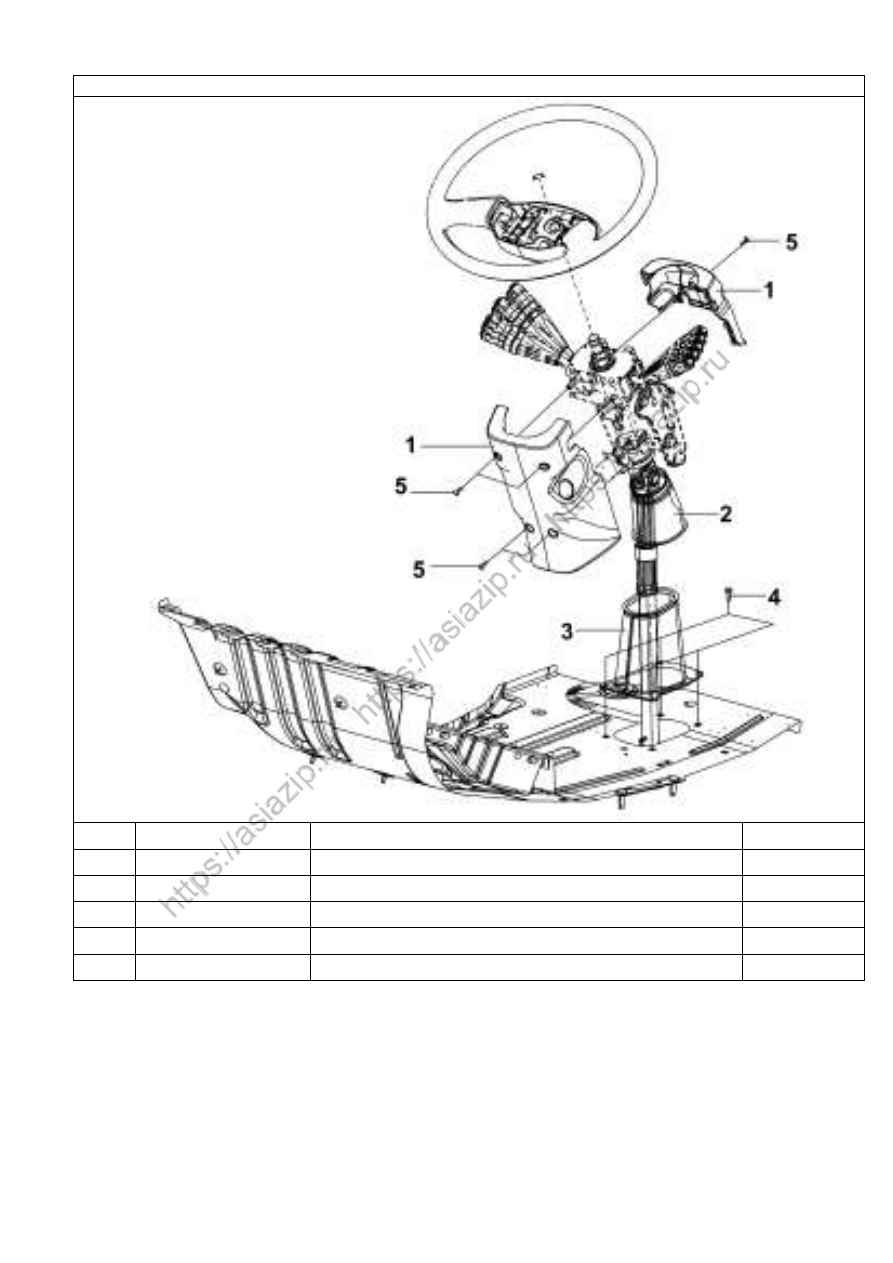

Рис.287.  Чехол рычага переключения передач



Н/п

Номер детали

Название детали

Количест

во

1

5103050 -C0104

Чехол рычага переключения скоростей

1




















3 1 2



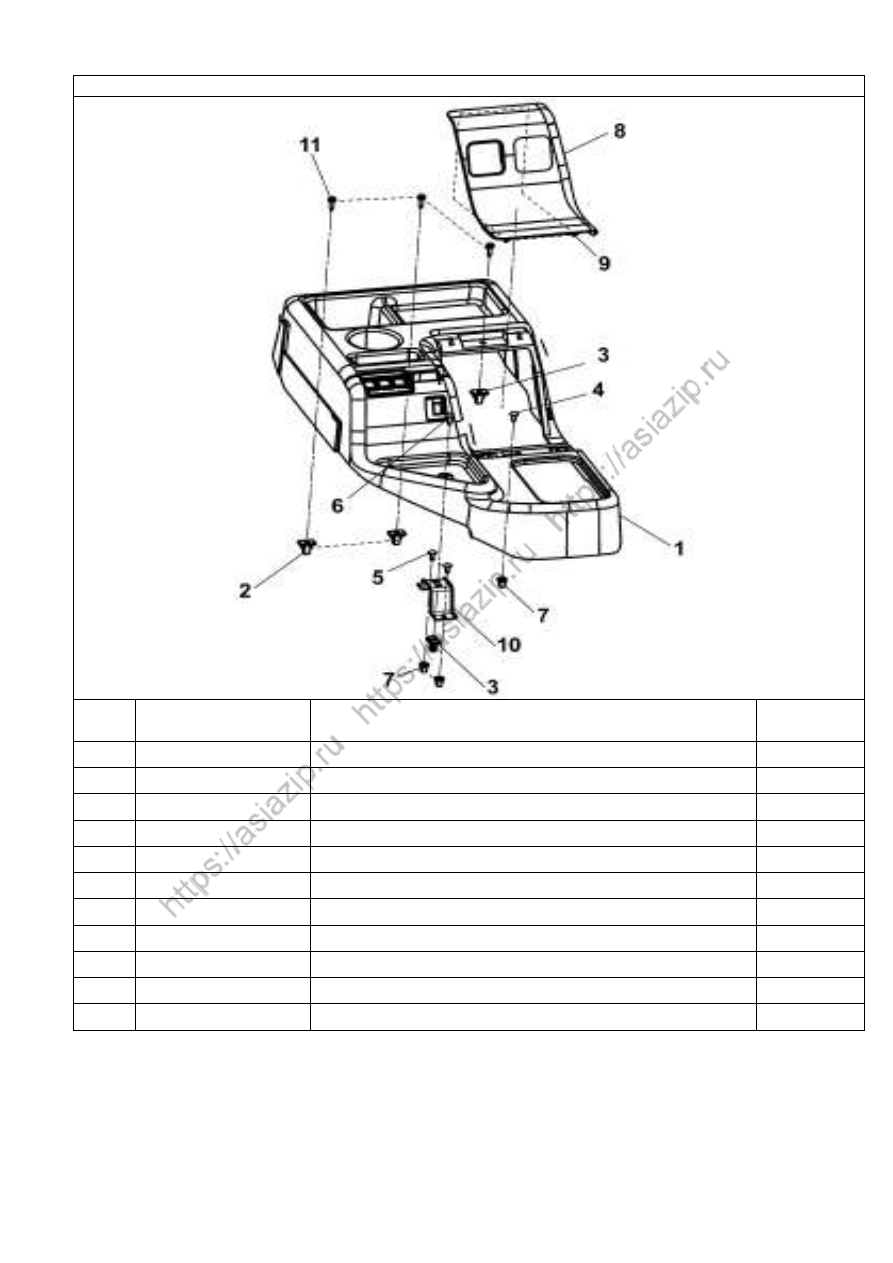

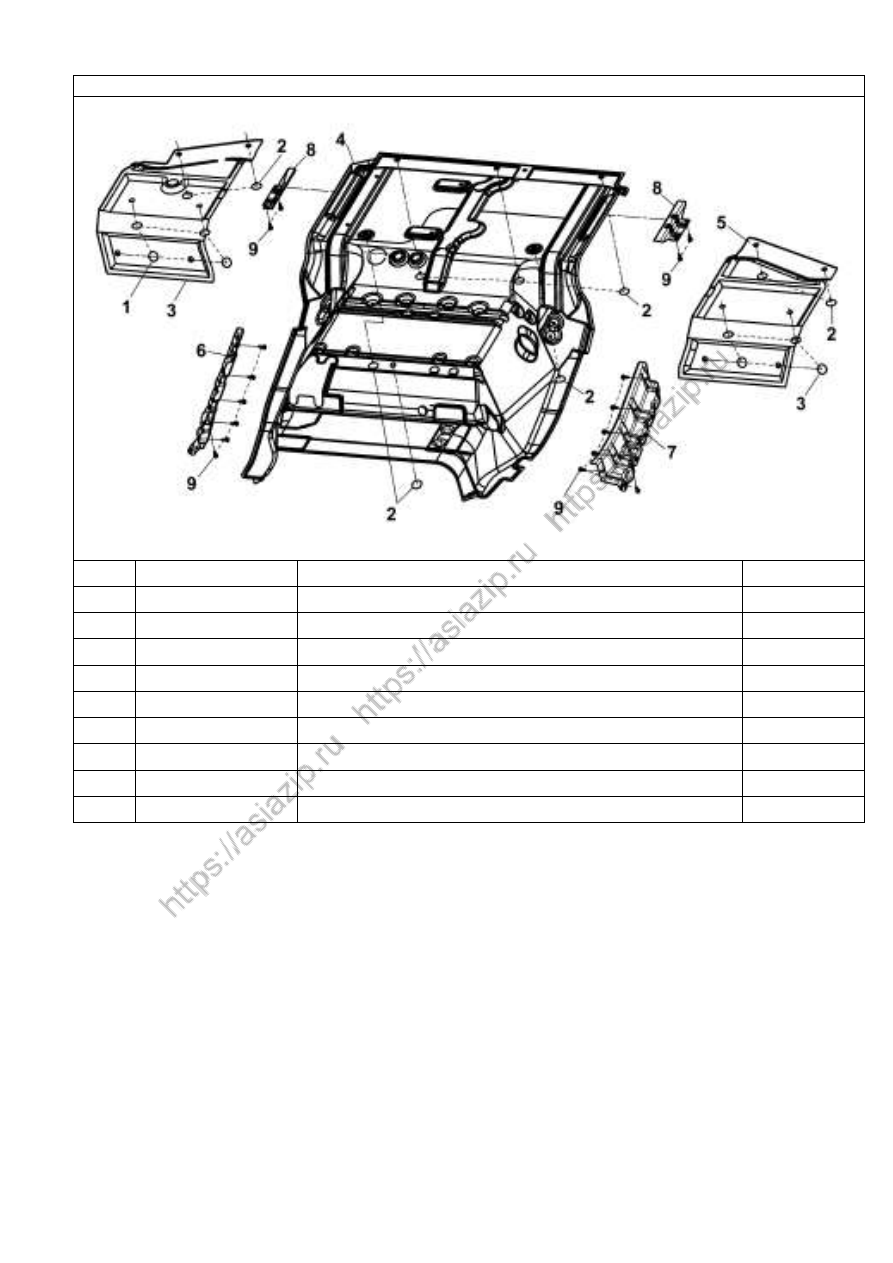

Рис.288.  Вещевой ящик водителя



Н/п

Номер детали

Название детали

Количест

во

1

5103010 -C0100

Вещевой ящик водителя в сборе

1

2

5103901 -C0100

Пистон

2

3

5103901 -C0101

Пистон

2

4

RQ2730616 A-Z5

Винт

1

5

RQ2730616 A-Z5

Винт

2

6

RQ2730625 A-Z5

Винт

1

7

5103902 -C0100

Пистон

3

8

5103022 -C0100

Панель тормозного крана

1

9

5305901 -C0100

Скобки

4

10

5103043 -C0100

Кронштейн вещевого ящика водителя

1

11

RQ2730625 A-Z5

Винт

3





3 1 3



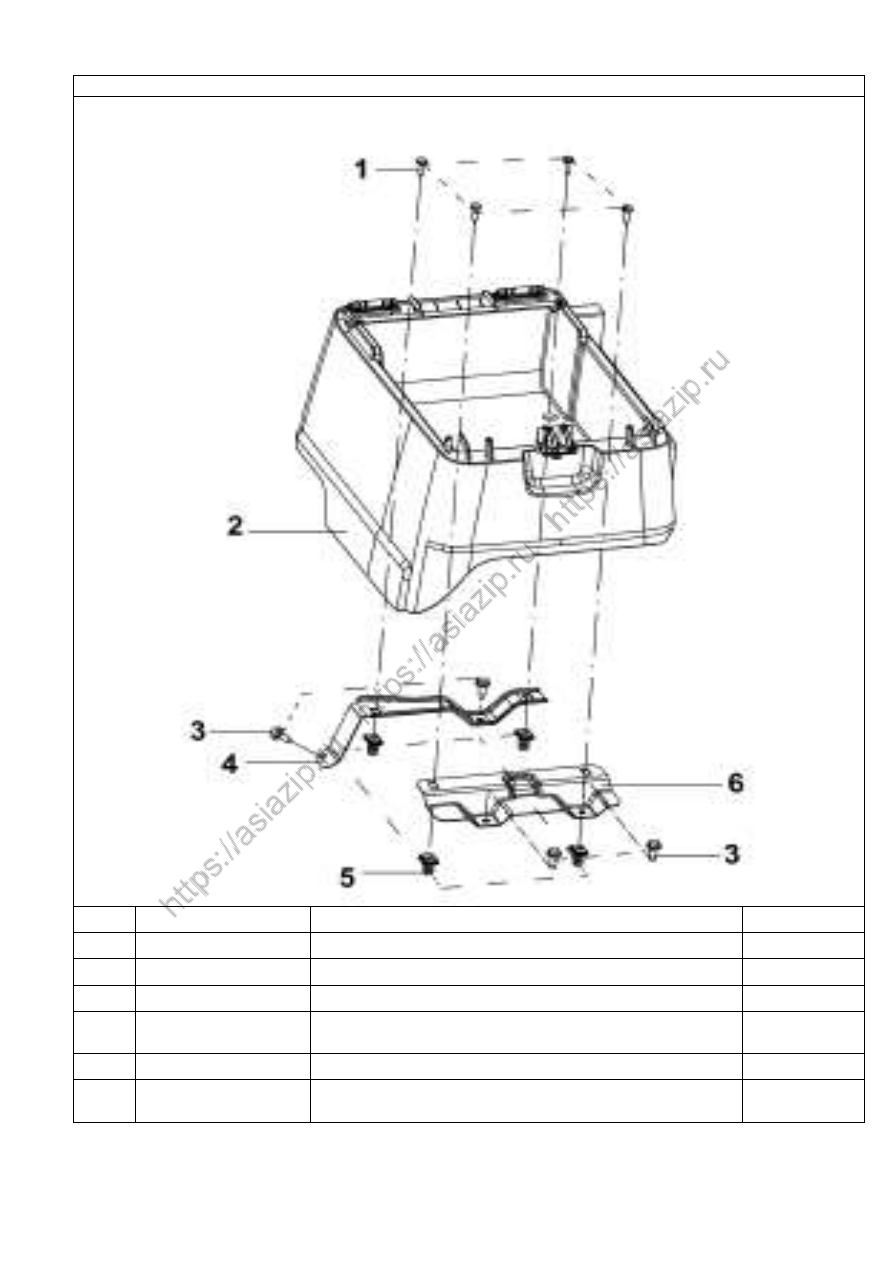

Рис.289.  Боковой вещевой ящик пассажира



Н/п

Номер детали

Название детали

Количество

1

RQ2730625 A-Z5

Винт

4

2

5103030 -C0100

Вещевой ящик пассажира в сборе

1

3

Q1400820

Болт

4

4

5103042 -C0100

Задний кронштейн вещевого ящика
пассажира

1

5

5103901 -C0100

Пластиковая гайка

4

6

5103041 -C0100

Передний кронштейн вещевого ящика
пассажира

1



3 1 4



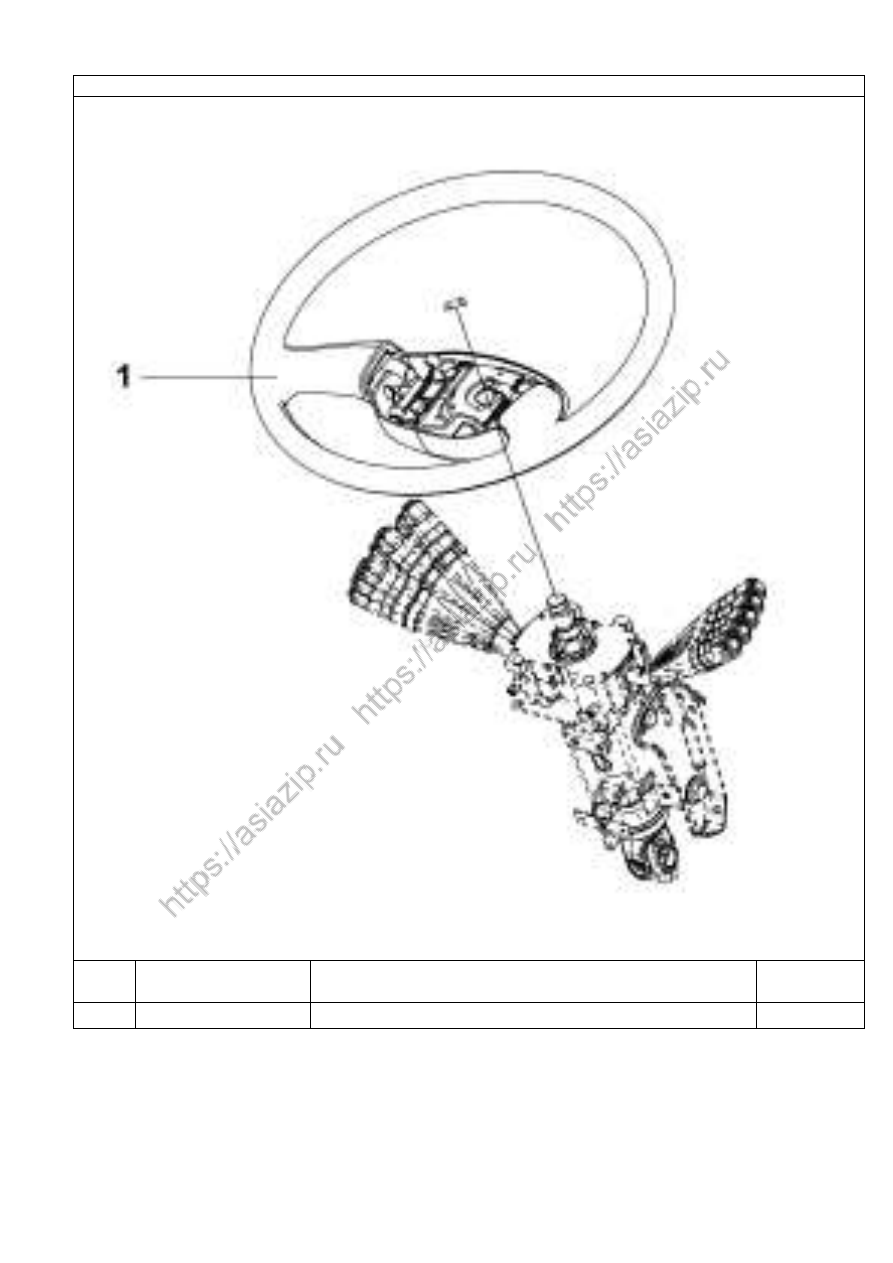

Рис.290.  Рулевое колесо



Н/п

Номер детали

Название детали

Количест

во

1

5104010 -C0100

Рулевое колесо в сборе

1






3 1 5



Рис.291. Кожух рулевой колонки



Н/п

Номер детали

Название детали

Количество

1

5104100 -C0100

Верхний кожух рулевой колонки в сборе

2

2

5104110 -C0100

Средний кожух рулевой колонки в сборе

1

3

5104115 -C0100

Нижний кожух рулевой колонки в сборе

1

4

Q1840620

Болт

4

5

RQ2700516A-Z5

Винт

5





3 1 6



Рис.292. Напольный коврик  кабины



Н/п

Номер детали

Название детали

Количест

во

1

5109010 -C0100

Левый коврик в сборе

1

2

5109020 -C0100

Средний коврик в сборе

1

3

510990  -C0100

Пистон

7

4

5109030 -C0100

Правый коврик в сборе

1





3 1 7



Рис.293.  Нижняя теплоизоляция пола



Н/п

Номер детали

Название детали

Количество

1

5110010 -C0100

Нижняя теплоизоляция левого пола в сборе

1

2

5109901 -C0100

Пистон

10

3

5109902 -C0100

Пистон

8

4

5110020 -C0100

Нижняя теплоизоляция среднего пола в сборе

1

5

5110030 -C0100

Нижняя теплоизоляция правого пола в сборе

1

6

5110039 -C0100

Левая передняя крепежная пластина в сборе

1

7

5110040 -C0100

Правая передняя крепежная пластина в сборе

1

8

5110045 -C0100

Кронштейн

2

9

Q1840616

Болт

16





3 1 8



Рис.294. Противошумная накладка пола



Н/п

Номер детали

Название детали

Количество

1

5111022 -C0100    Боковая н акл адк а з аднего пол а

2

2

5111019 -C0100    Задн яя н акл адк а пола

2

3

5111016 -C0100    Задн яя правая н акладк а среднего пол а

1

4

5111018 -C0100    Передняя н акл адк а правого пол а

1

5

5111012 -C0100    Передняя п равая н акладк а средн его пола

1

6

5111011 -C0100    Передняя левая н ак ладк а средн его пол а

1

7

5111017 -C0100    Передняя н акл адк а левого пол а

1

8

5111015 -C0100    Задн яя л евая  н акл ад ка средн его пол а

1

9

5111021 -C0100    Средн яя н акладка з адн его пола

1

10

5611013 -C0100    Боковая н акл адк а з аднего об вода

2

11

5611011 -C0100    Левая средняя накладк а заднего обвода

2





3 1 9



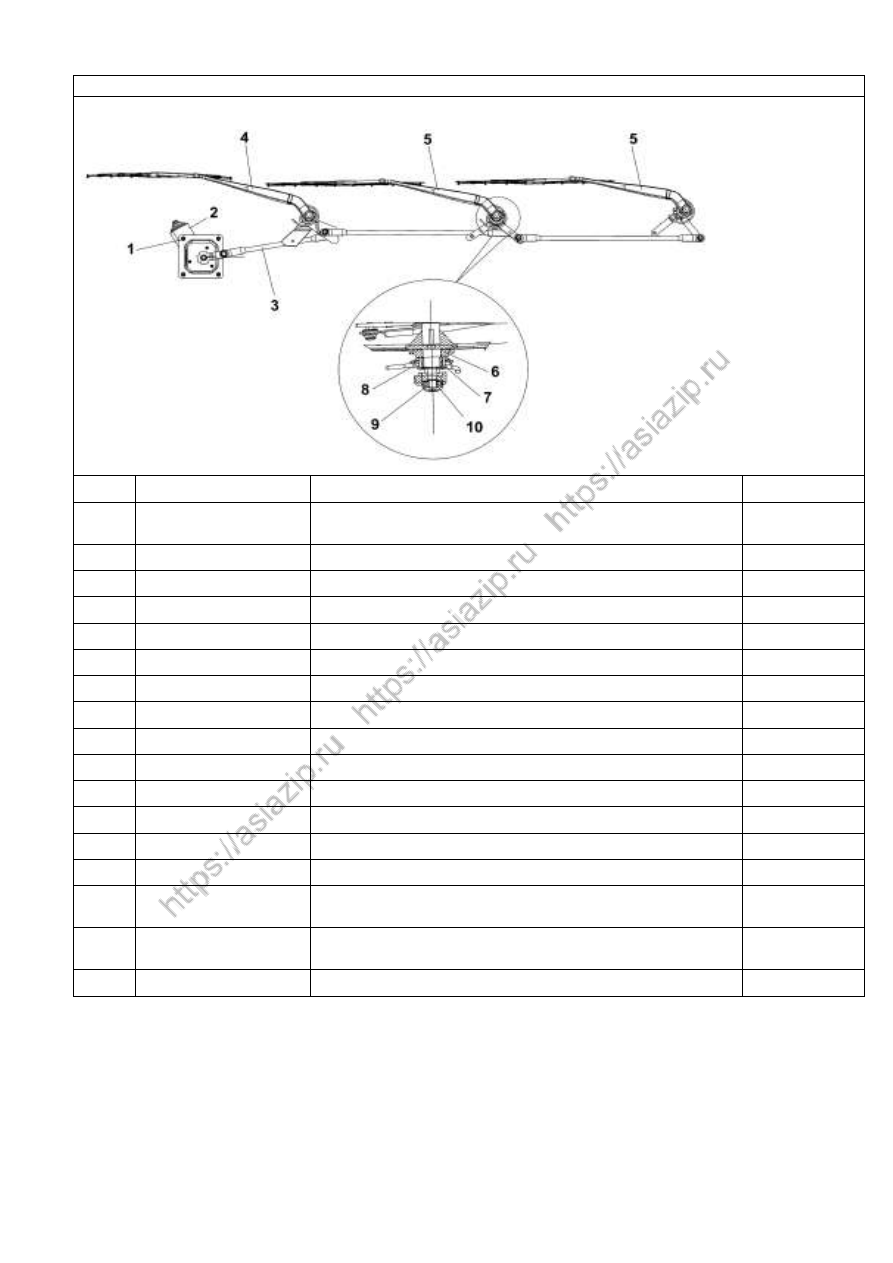

Рис.295.  Стеклоочиститель в сборе



Н/п

Номер детали

Название детали

Количество



5205010 -C0100

Стеклоочиститель в сборе (включая детали
№ (2~10)

1

1

RQ1760620 -Z5

Болт

4



Q40306 -Y

Шайба

4



Q40206 -Y

Шайба

4

2

3741010 -C0100

Редуктор стеклоочистителя

1

3

5205031 -C0100

Привод стеклоочистителя в сборе

1

4

5205012 -C0100

Правый щеткодержатель и щетка в сборе

1



5205014 -C0100

Правая щетка в сборе

1



5205023 -C0100

Правый щеткодержатель в сборе



5

5205011 -C0100

Левый щеткодержатель и щетка в сборе

2



5205013 -C0100

Левая щетка в сборе

2



5205021 -C0100

Левый щеткодержатель в сборе

2

6

5205043 -C0100

Шайба

3

7

5205042 -C0100

Гайка

3

8

5205044 -C0100

Уплотнительная втулка рычага
стеклоочистителя

3

9

5205045 -C0100

Гайка соединительного рычага
стеклоочистителя в сборе

3

10

5205041 -C0100

Торцовая крышка

3



3 2 0



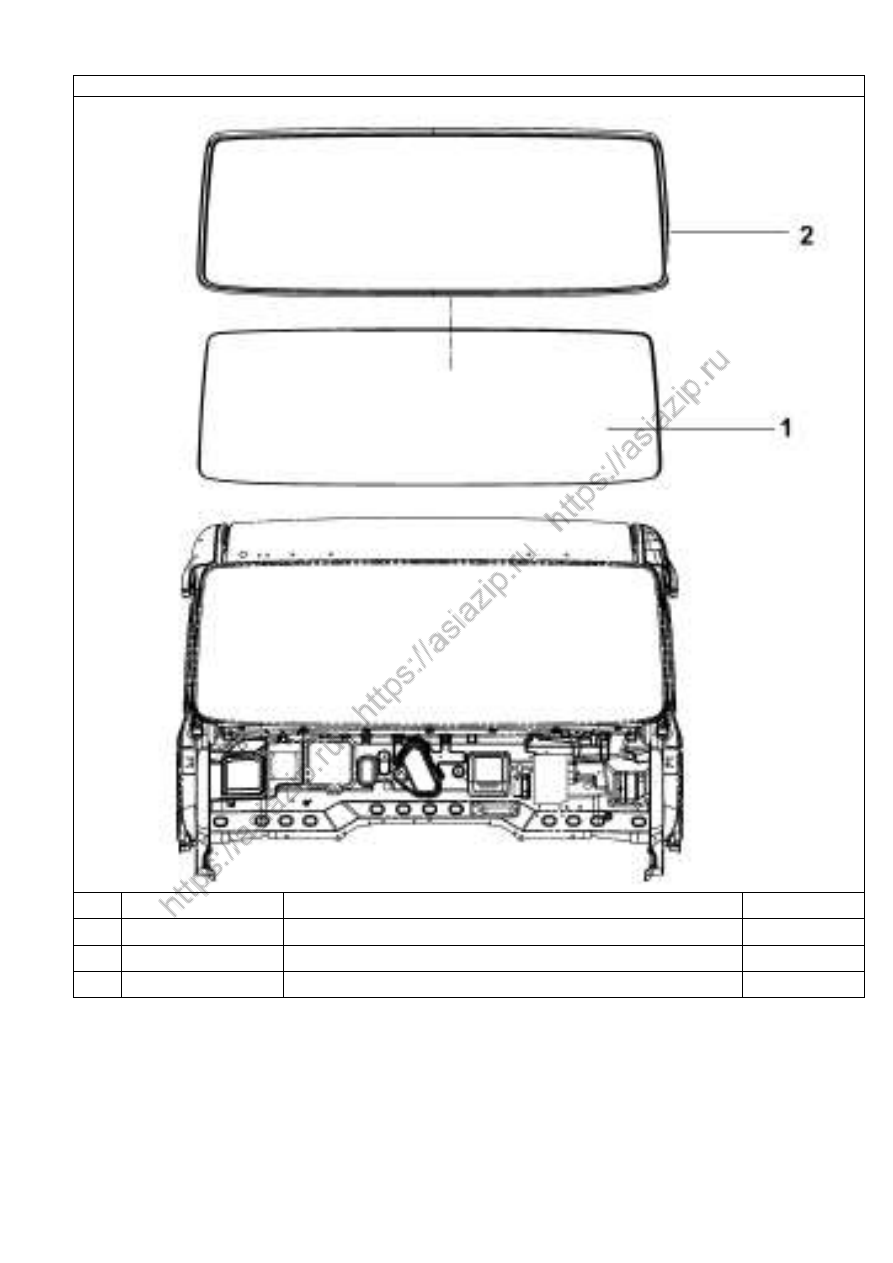

Рис.296. Уплотнитель ветрового стекла



Н/п

Номер детали

Название детали

Количество



5206010 -C0100

Ветровое стекло в сборе (включая детали №1-2)

1

1

5206019 -C0100

Переднее лобовое стекло

1

2

5206015 -C0100

Уплотнитель ветрового стекла

1
