Самосвал DFL3251A марки DONGFENG. Каталог запчастей - часть 12



3 5 3



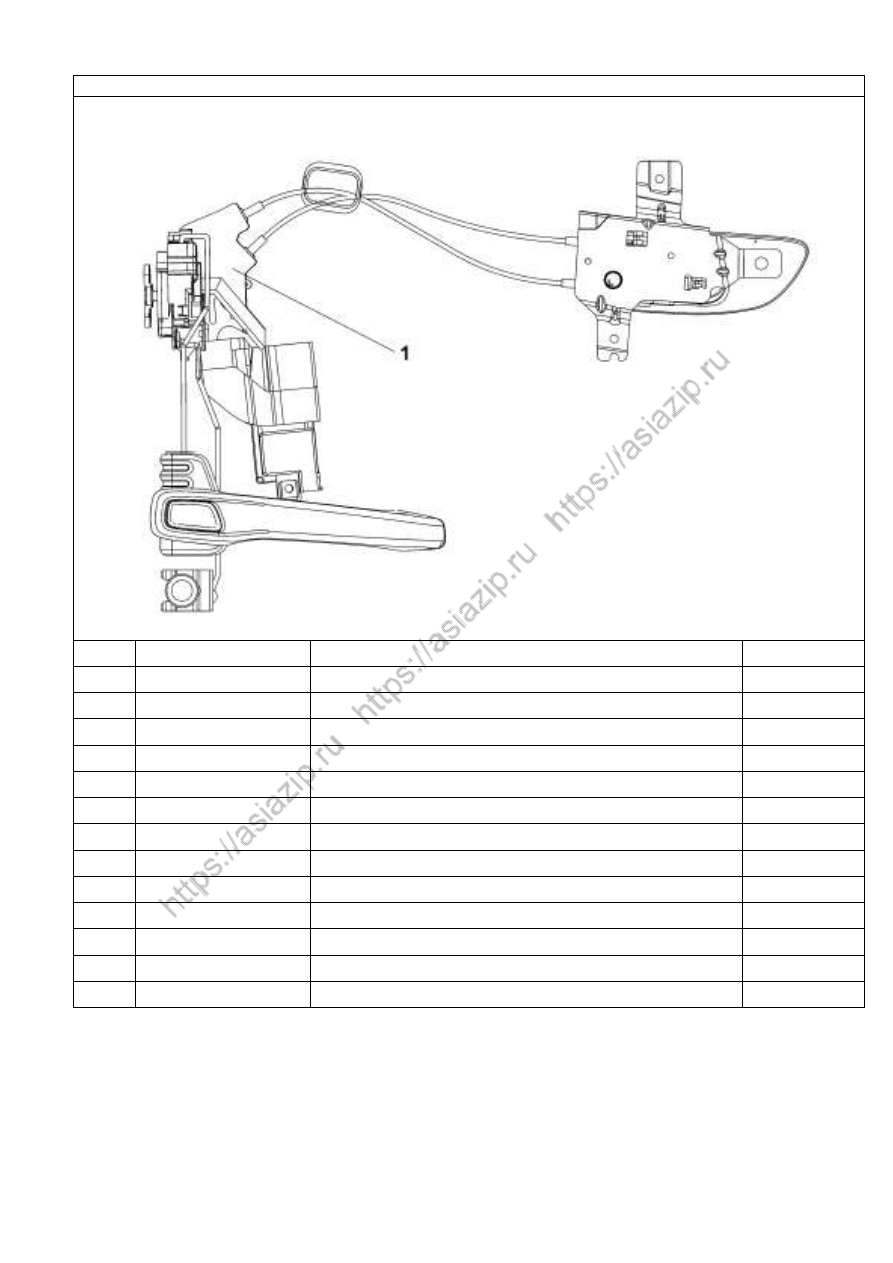

Рис.328.  Замок правой двери



Н/п

Номер детали

Название детали

Количество

1

6105110 -C0100

Замок правой двери в сборе

1



6105063 -C0100

Винт

2



6105062 -C0100

Винт

3



Q2140610 -Z5

Винт

2



Q41206

Шайба

2



Q340B06

Гайка

2



RQ42306

Корончатая пружинящая шайба

2



RQ2200616 -Z1

Винт

2



RQ2710516

Винт

2



Q40205

Шайба

2



Q40106

Шайба

2



5702904 -C0100

Пистон

2



51N-02066

Пластиковая заглушка

1





3 5 4



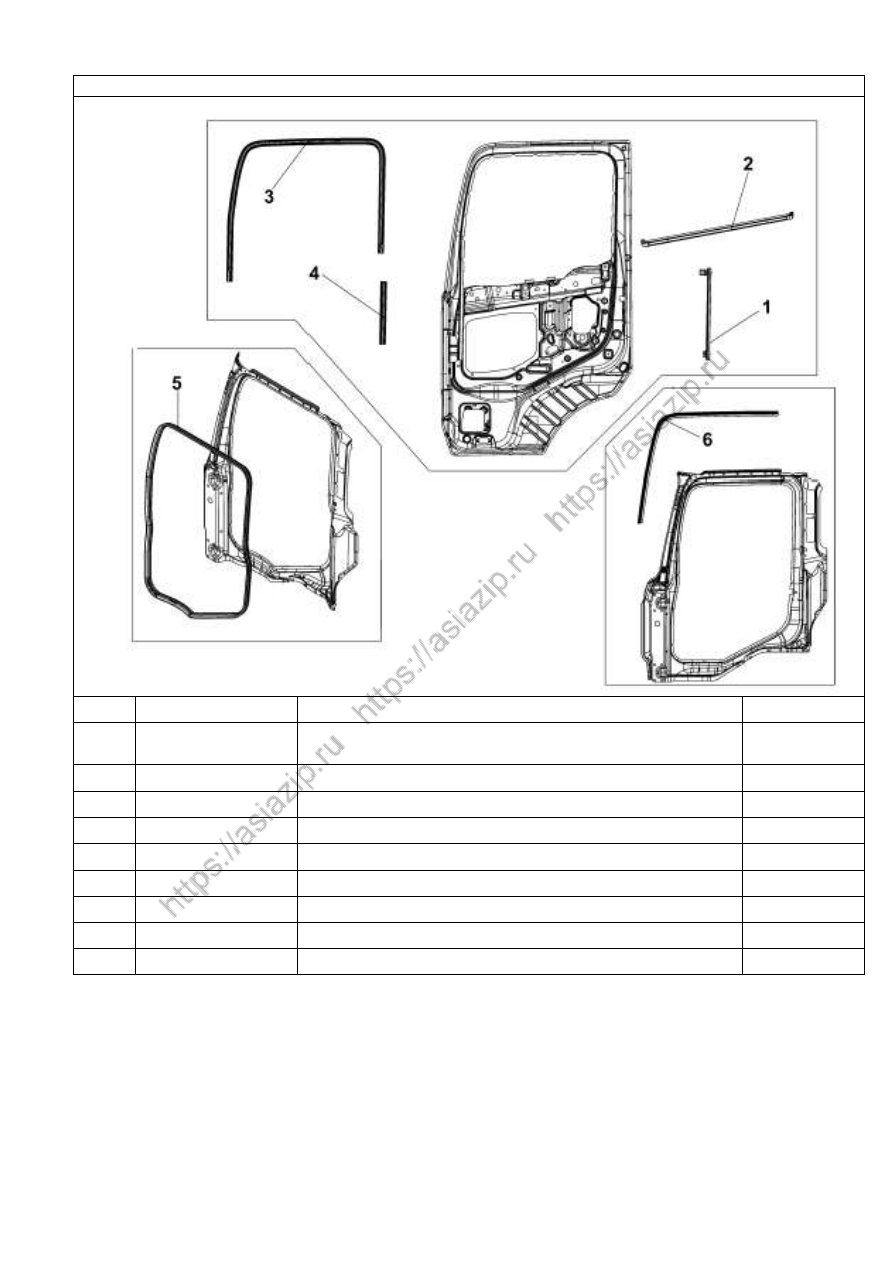

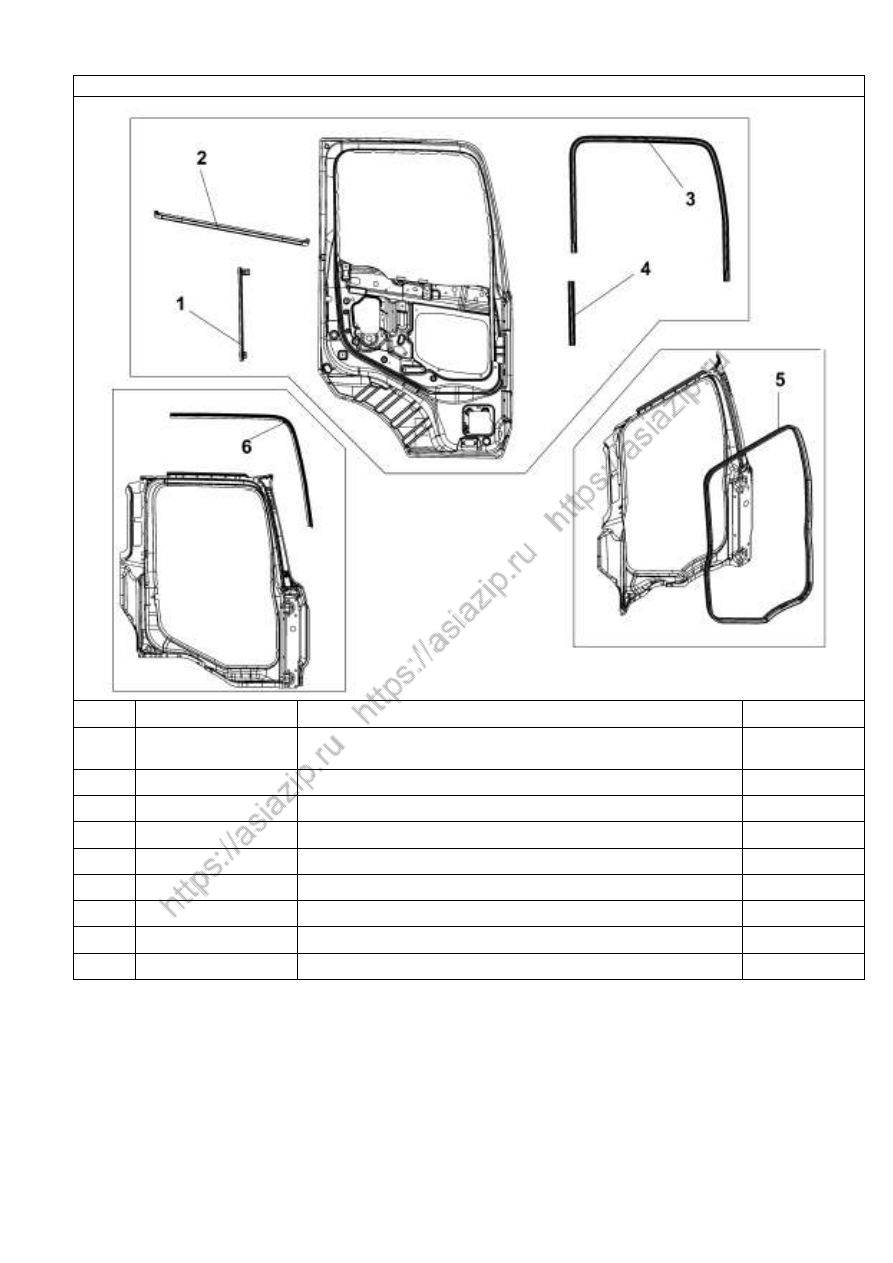

Рис.329.  Уплотнители левой двери



Н/п

Номер детали

Название детали

Количество

1

6107019 -C0100

Задняя левая направляющая стекла двери в
сборе

1

2

6107032 -C0100

Наружный уплотнитель  стекла

1

3

6107029 -C0100

Желобок левого стекла

1

4

6107017 -C0100

Передний желобок в сборе

1

5

6107015 -C0100

Уплотнитель проема двери в сборе

1

6

6107009 -C0100

Наружный уплотнитель дверного проема

1



RQ1760612

Болт

1



Q40106

Шайба

1



Q40306

Шайба

1





3 5 5



Рис.330.  Уплотнители правой двери



Н/п

Номер детали

Название детали

Количество

1

6107020 -C0100

Задняя правая направляющая стекла двери в
сборе

1

2

6107033 -C0100

Наружный уплотнитель  стекла

1

3

6107030 -C0100

Желобок правого стекла

1

4

6107017 -C0100

Передняя желобок в сборе

1

5

6107015 -C0100

Уплотнитель проема двери в сборе

1

6

6107010 -C0100

Наружный уплотнитель дверного проема

1



RQ1760612

Болт

1



Q40106

Шайба

1



Q40306

Шайба

1





3 5 6



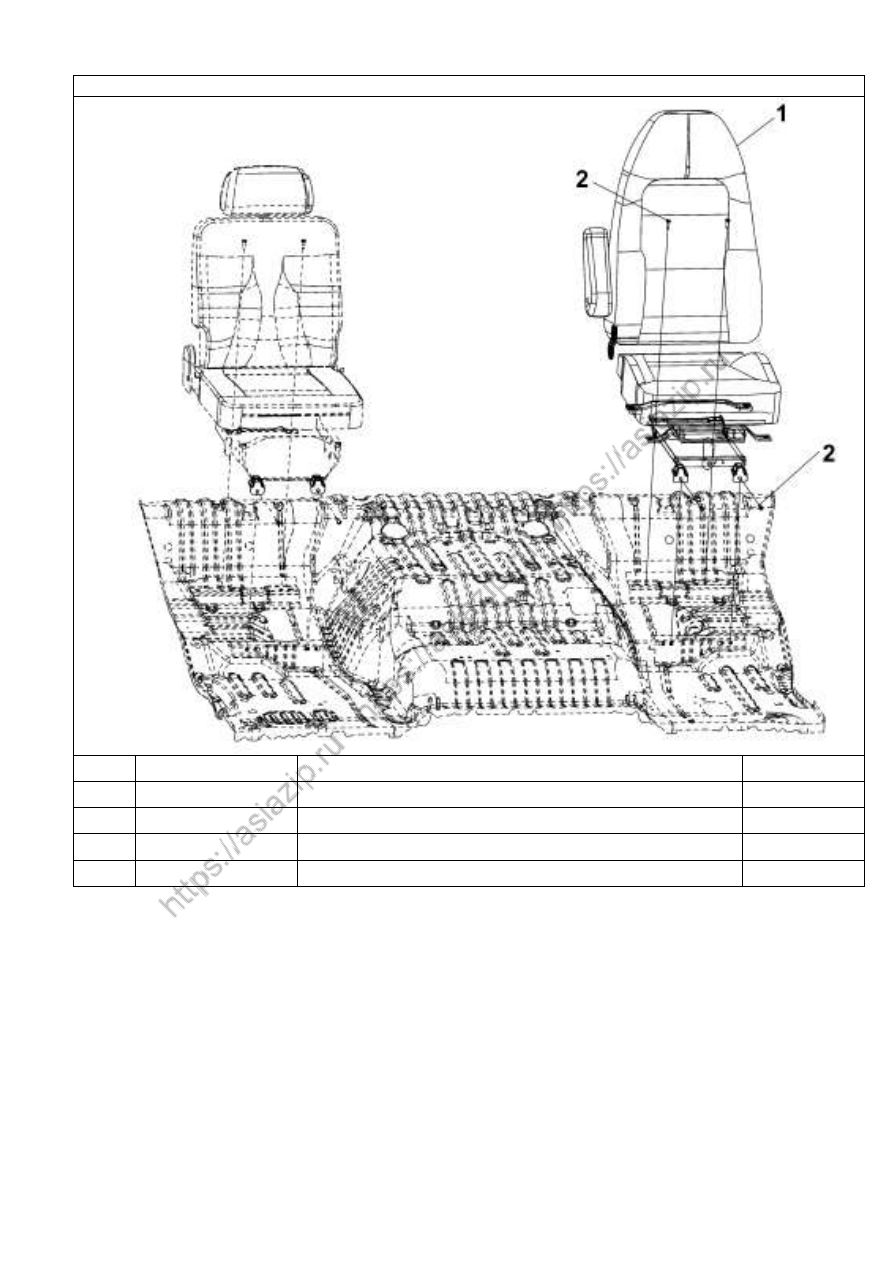

Рис.331.  Сиденье водителя



Н/п

Номер детали

Название детали

Количество

1

6800010 -C0100

Сиденье водителя в сборе

1

2

Q174B0820

Болт

4



Q40308

Шайба

4



Q40108

Шайба

4





3 5 7



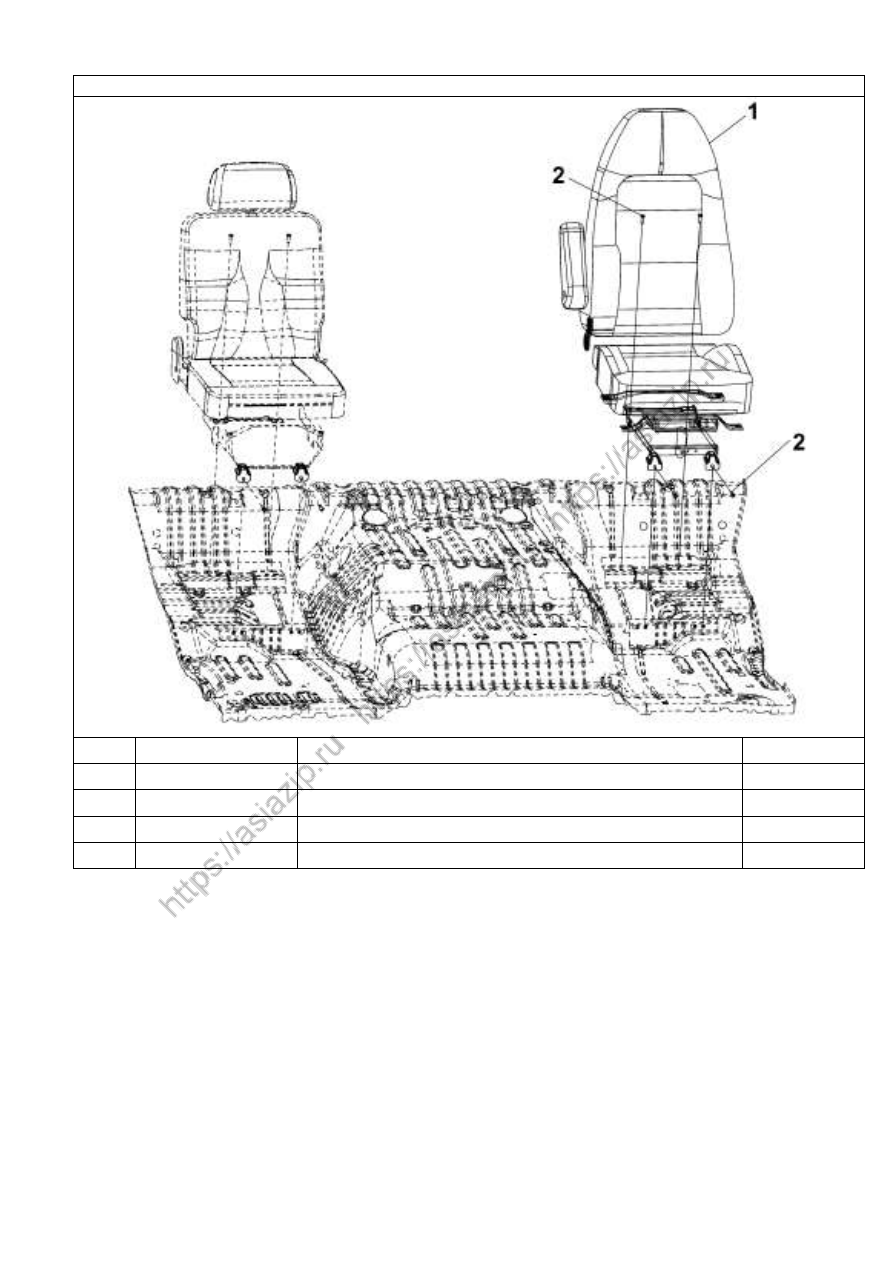

Рис.332. Сиденье пассажира



Н/п

Номер детали

Название детали

Количество

1

6900010 -C0100

Сиденье пассажира в сборе

1

2

Q174B0820

Болт

4



Q40308

Шайба

4



Q40108

Шайба

4





3 5 8



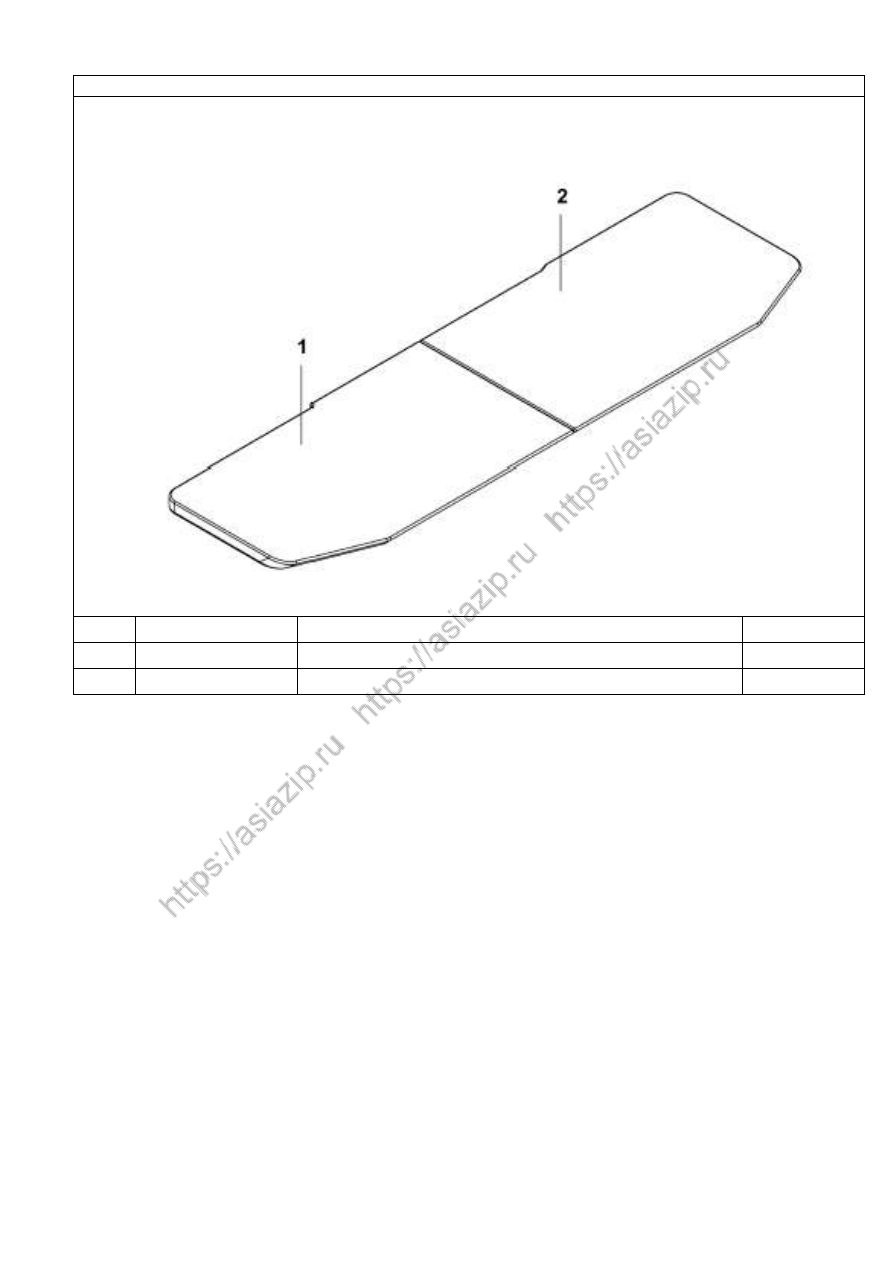

Рис.333.  Спальное место



Н/п

Номер детали

Название детали

Количество

1

7600015 -C0102

Подушка спального места в сборе  - левая

1

2

7600016 -C0102

Подушка спального места в сб оре - правая

1





3 5 9



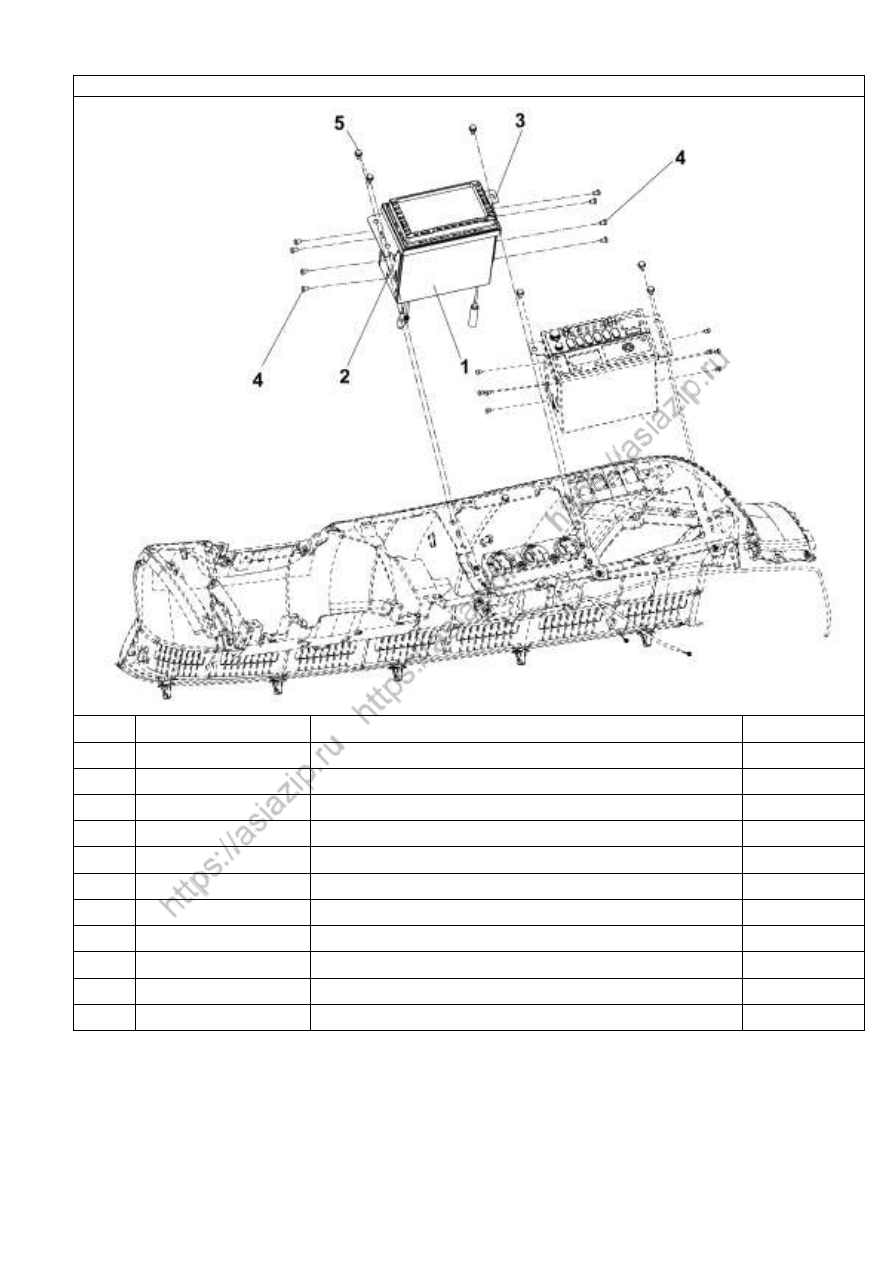

Рис.334.  Группа GPRS навигации



Н/п

Номер детали

Название детали

Количество

1

7920010 -C0100

GPRS навигация (п од зак аз )

1



7911020 -C0300

Проигрыватель VCD (под заказ)

1



7911030 -C0300

DVD проигрыват ел ь (под  зак аз)

1

2

7920011 -C0100

Левый кронштейн GPS

1

3

7920012 -C0100

Правый кронштейн GPS

1

4

Q40005

Шайба

8



Q40305

Шайба

8



Q2140508

Винт

8

5

Q40206

Шайба

6



Q40306

Шайба

6



RQ2710620

Винт

6





3 6 0



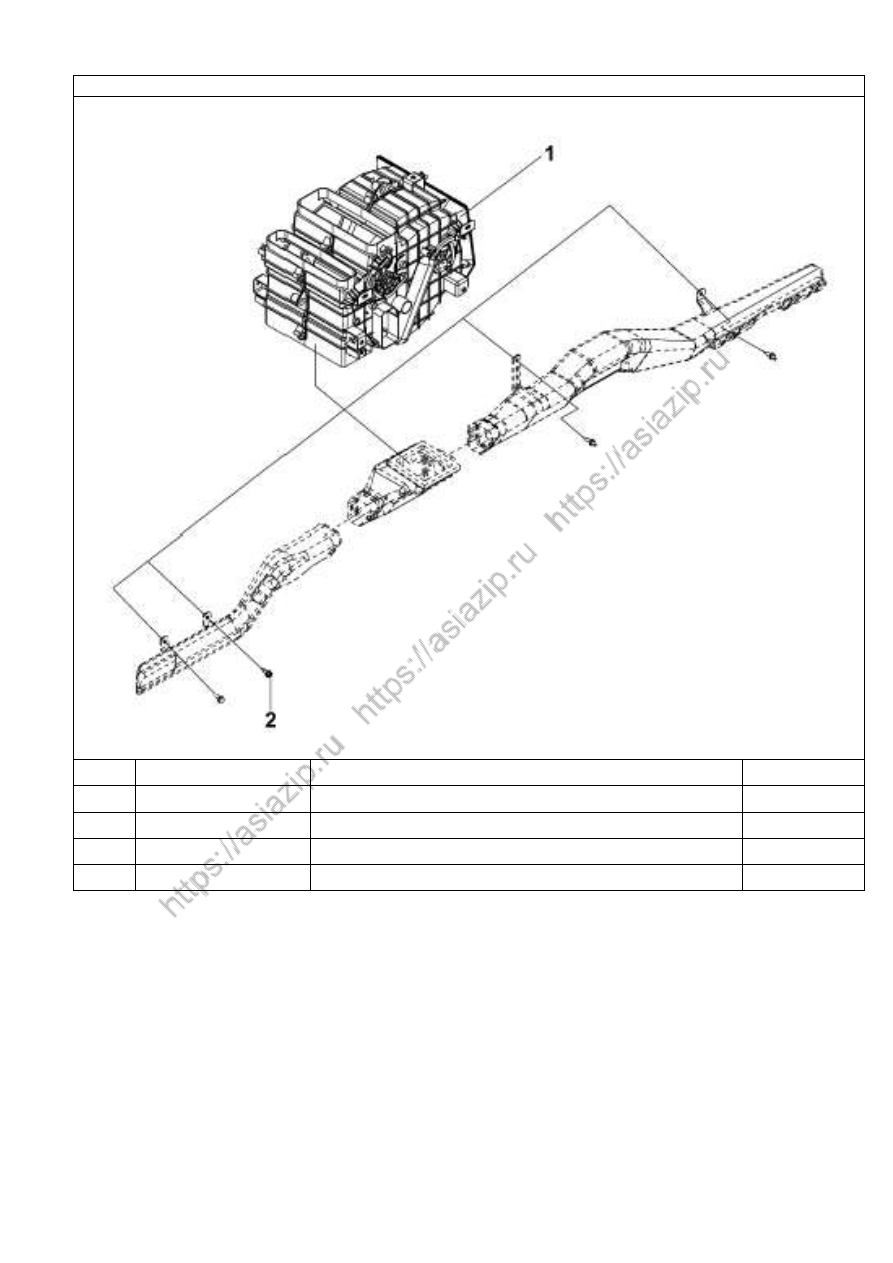

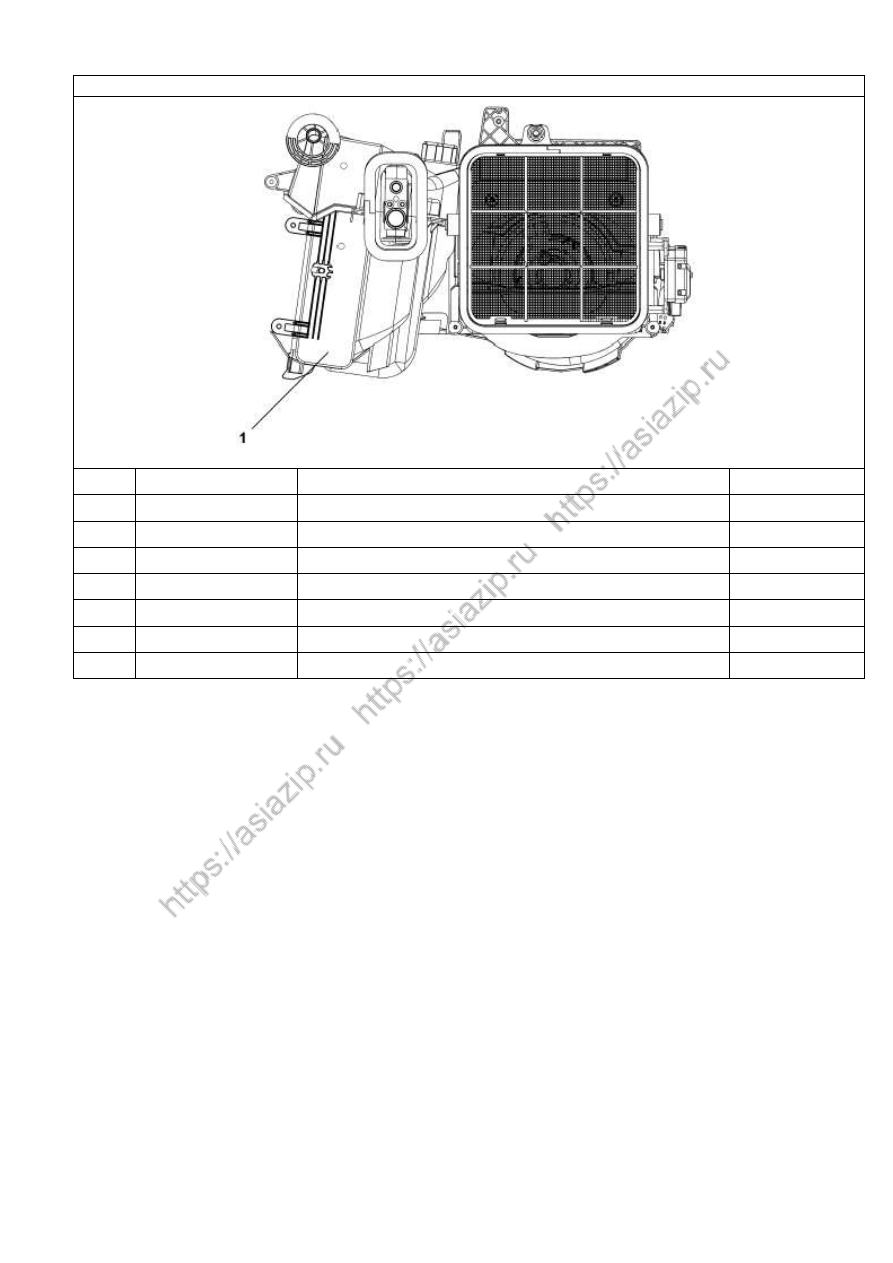

Рис.335.  Отопитель в сборе



Н/п

Номер детали

Название детали

Количество

1

8101010 -C0100

Отопитель в сборе

1

2

Q40206

Шайба

5



Q40306

Шайба

5



RQ1760616

Болт

5





3 6 1



Рис.336.  Радиатор отопителя



Н/п

Номер детали

Название детали

Количество

1

8101035 -C0100

Шланг в сборе

1



Q150B0616 -Z5

Болт

2



Q40106

Шайба

2



Q40306

Шайба

2

2

8101050 -C0100

Кронштейн трубопровода в сборе

1

3

8101031 -C0100

Шланг в сборе

1



Q150B1220 -Z5

Болт

1



Q40106

Шайба

1



Q40112

Шайба

1



Q40312

Шайба

1

4

8101032 -C0100

Шланг в сборе

1

5

34B04-08025

Хомут

4



3 6 2



Рис.337.  Трубопроводы отопителя



Н/п

Номер детали

Название детали

Количество

1

81ZB1 E-01022

Штуцер

2

2

34B04-08025

Хомут

4

3

8101042 -C0106

Шланг

1

4

8101041 -C0106

Шланг

1

5

81Q01 -03041

Хомут

2



Q150B0820

Болт

2



Q40308

Шайба

2



Q40108

Шайба

2



Q340B08

Гайка

2

6

8101049 -C0100

Кронштейн

1



Q150B0840

Болт

1



Q40308

Шайба

1



Q40108

Шайба

1



Q340B08

Гайка

1

7

8101047 -C0101

Держатель трубопровода

1



81ZC1-01031

Кронштейн

1



81B04-08047

Хомут

1



3 6 3

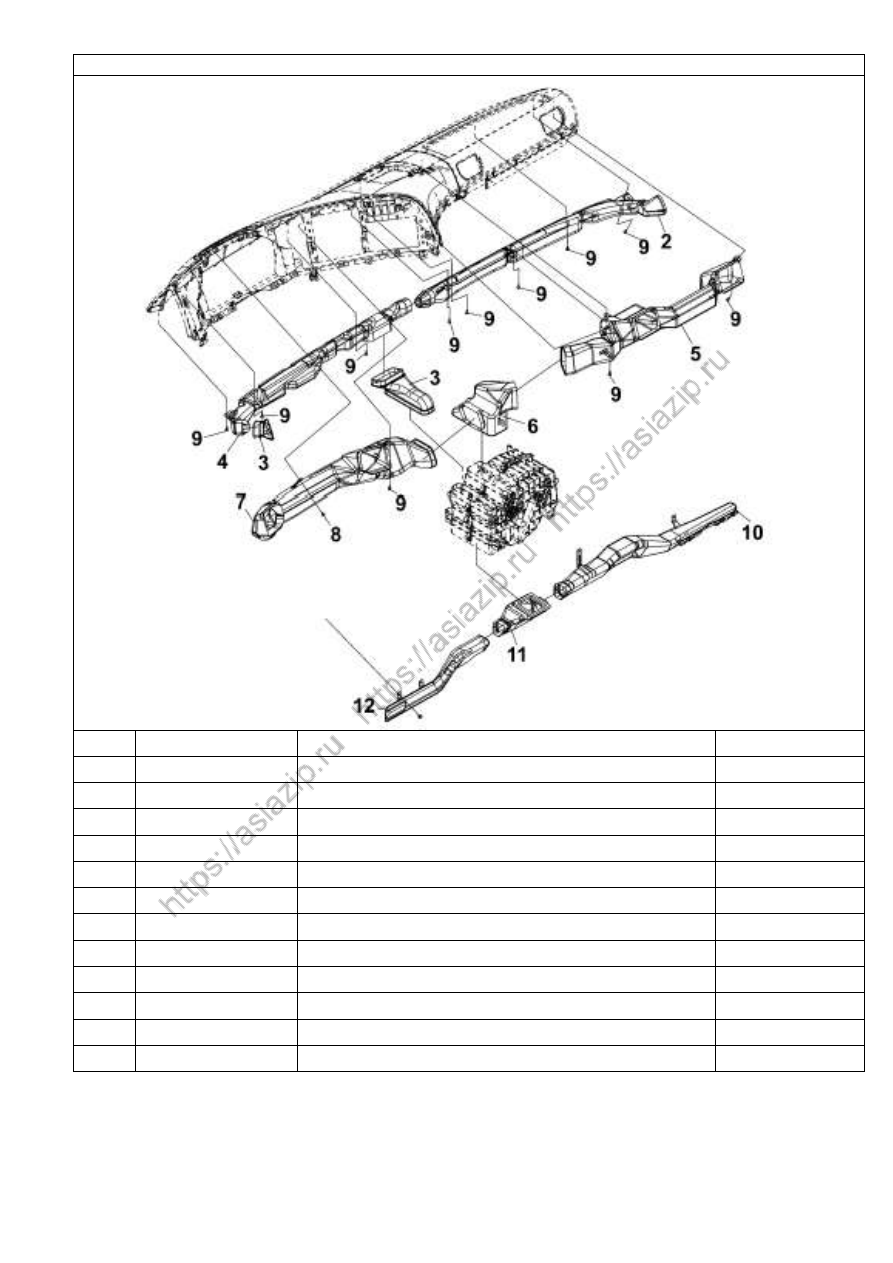

Рис.338. Воздуховоды системы отопления



Н/п

Номер детали

Название детали

Количество

1

8102015 -C0100

Воздуховод со стороны водителя

1

2

8102020 -C0100

Воздуховод со стороны пассажира

1

3

8102025 -C0100

Промежуточный воздуховод

1

4

8102010 -C0100

Воздуховод со стороны водителя

1

5

8102040 -C0100

Верхний воздуховод со стороны пассажира

1

6

8102035 -C0100

Средний воздуховод

1

7

8102030 -C0100

Верхний воздуховод со стороны водителя

1

8

8102901 -C0100

Защёлка

1

9

RQ2700512

Винт

11

10

8102060 -C0100

Нижний  воздуховод со стороны пассажира

1

11

8102055 -C0100

Нижний средний воздуховод в сборе

1

12

8102050 -C0100

Нижний воздуховод со стороны водителя

1



3 6 4



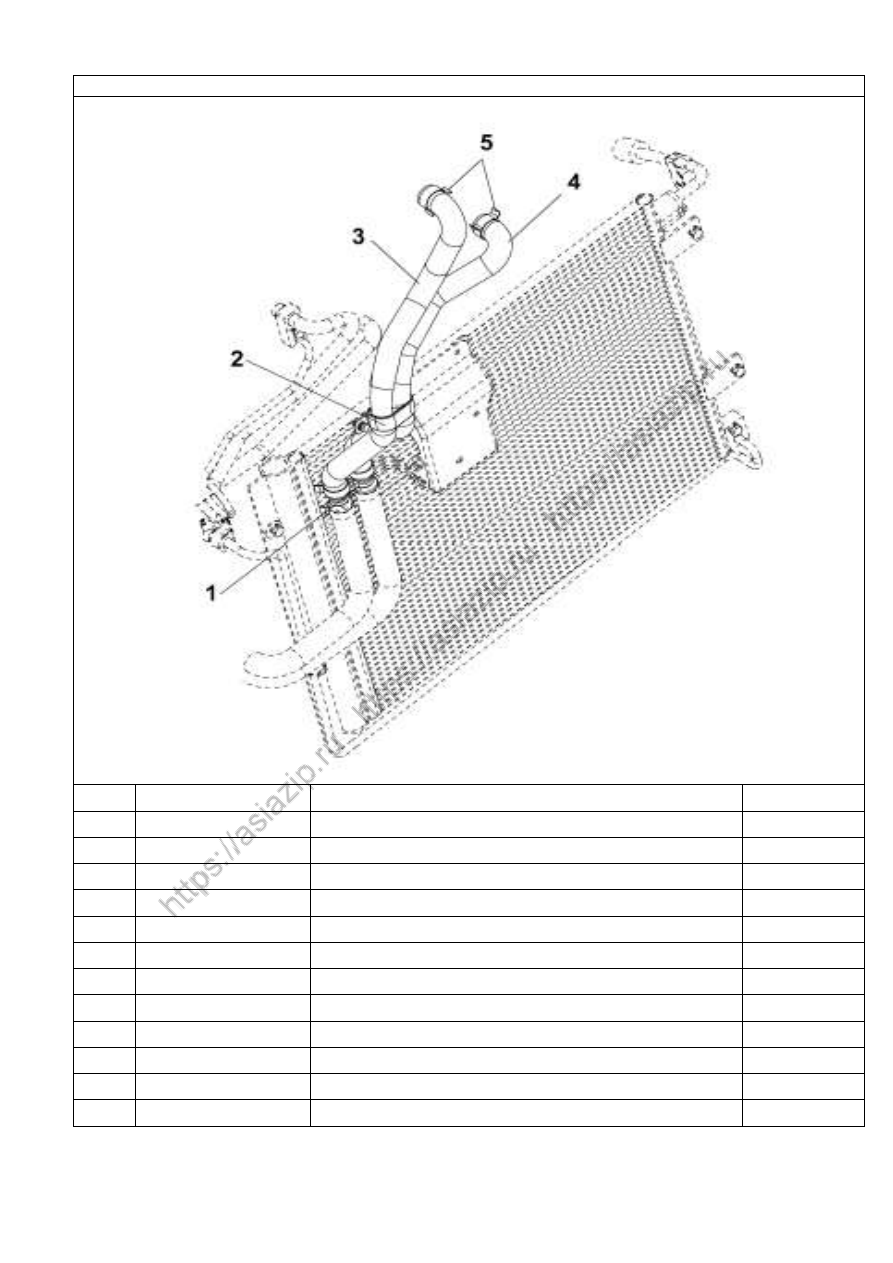

Рис.339. Испаритель кондиционера



Н/п

Номер детали

Название детали

Количество

1

8103010 -C0101

Вентилятор с испарителем

1



8103011 -C0100

Выпускной шланг радиатора в сборе

1



Q40306

Шайба

3



Q40206

Шайба

3



RQ1760616

Болт

3



Q32206

Гайка

1



ZD280 X6

Хомут

3





3 6 5



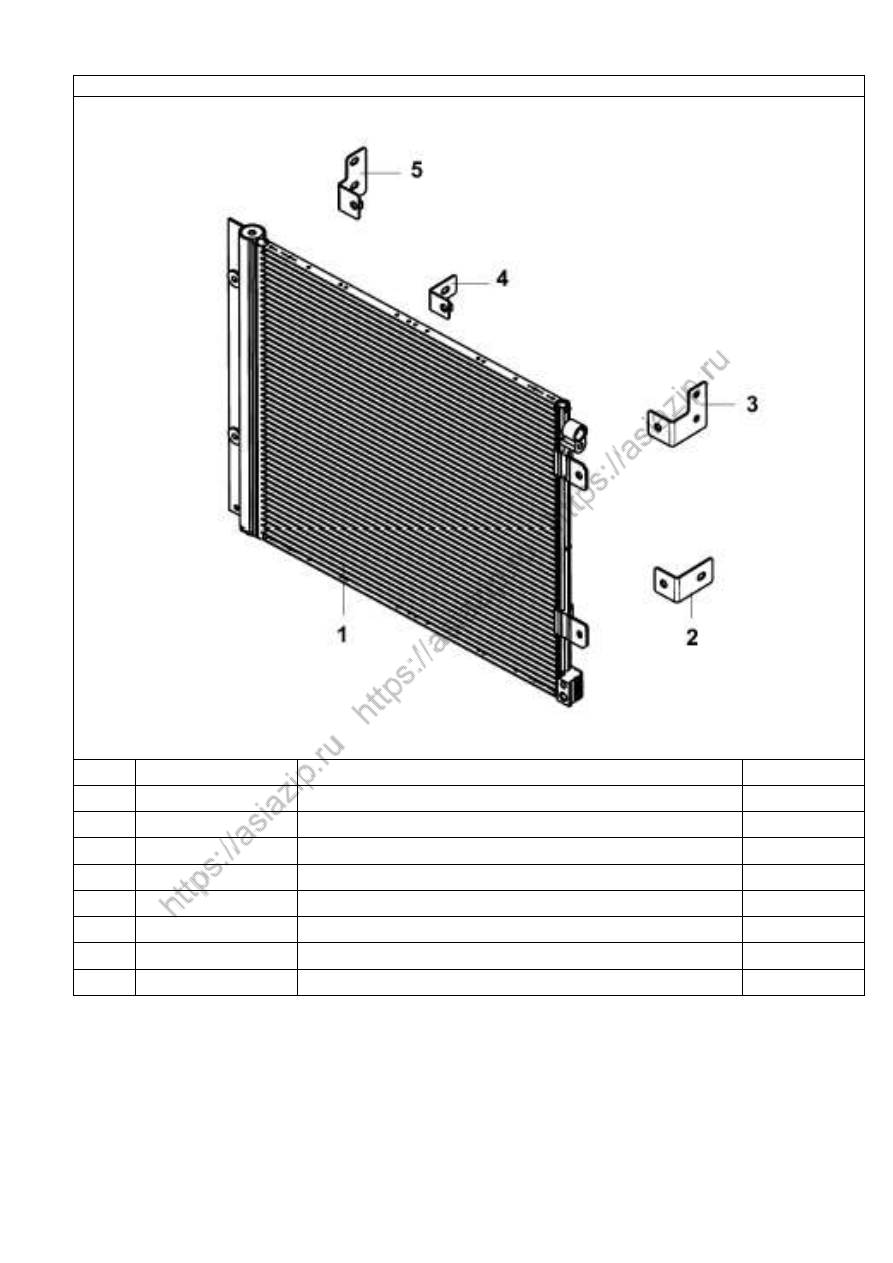

Рис.340. Радиатор кондиционера



Н/п

Номер детали

Название детали

Количество

1

8105010 -C0100

Радиатор кондиционера в сборе

1



Q150B0630

Болт

4



Q40306

Шайба

4



Q40206

Шайба

4

2

8105125 -C0103

Кронштейн

1

3

8105130 -C0103

Кронштейн

1

4

8105135 -C0103

Кронштейн

1

5

8105120 -C0103

Кронштейн

1






3 6 6



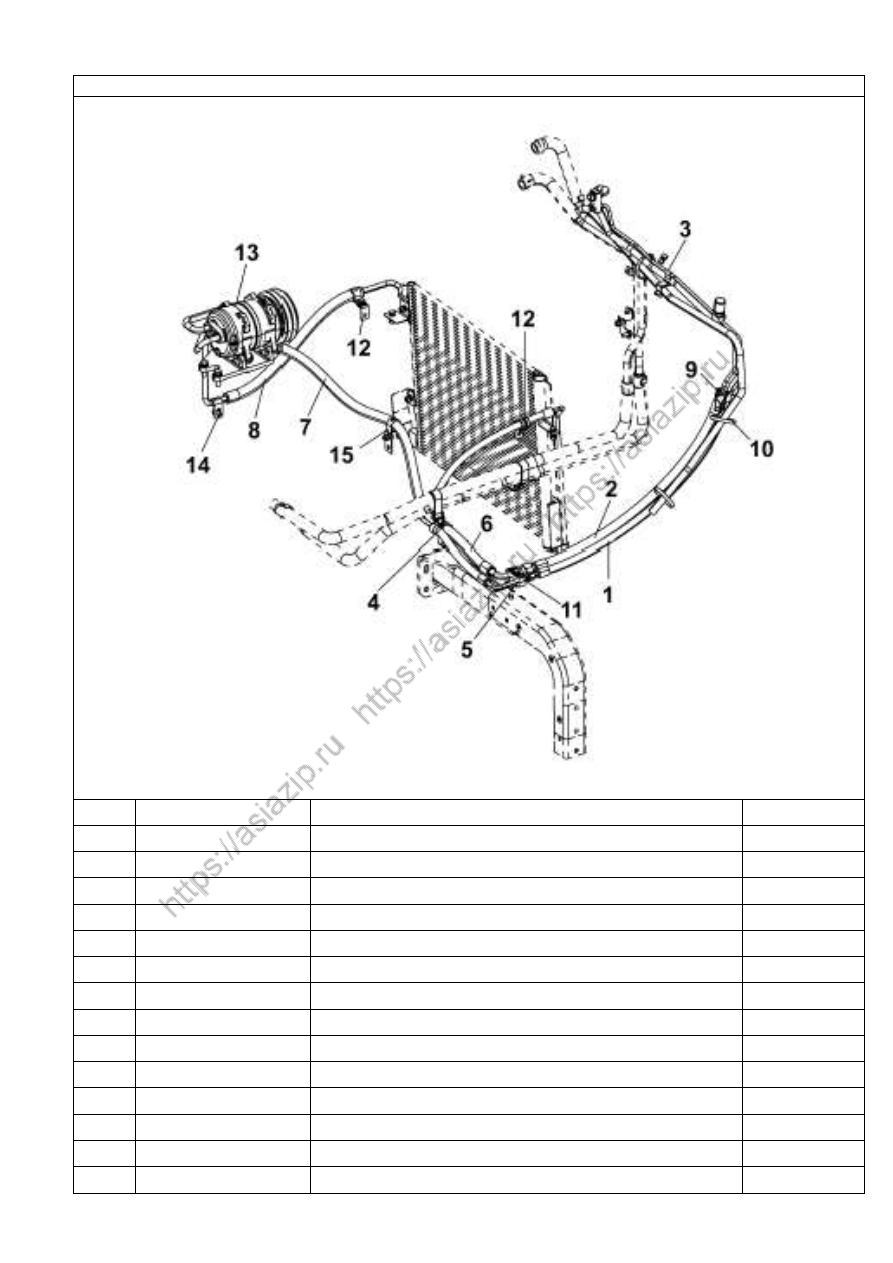

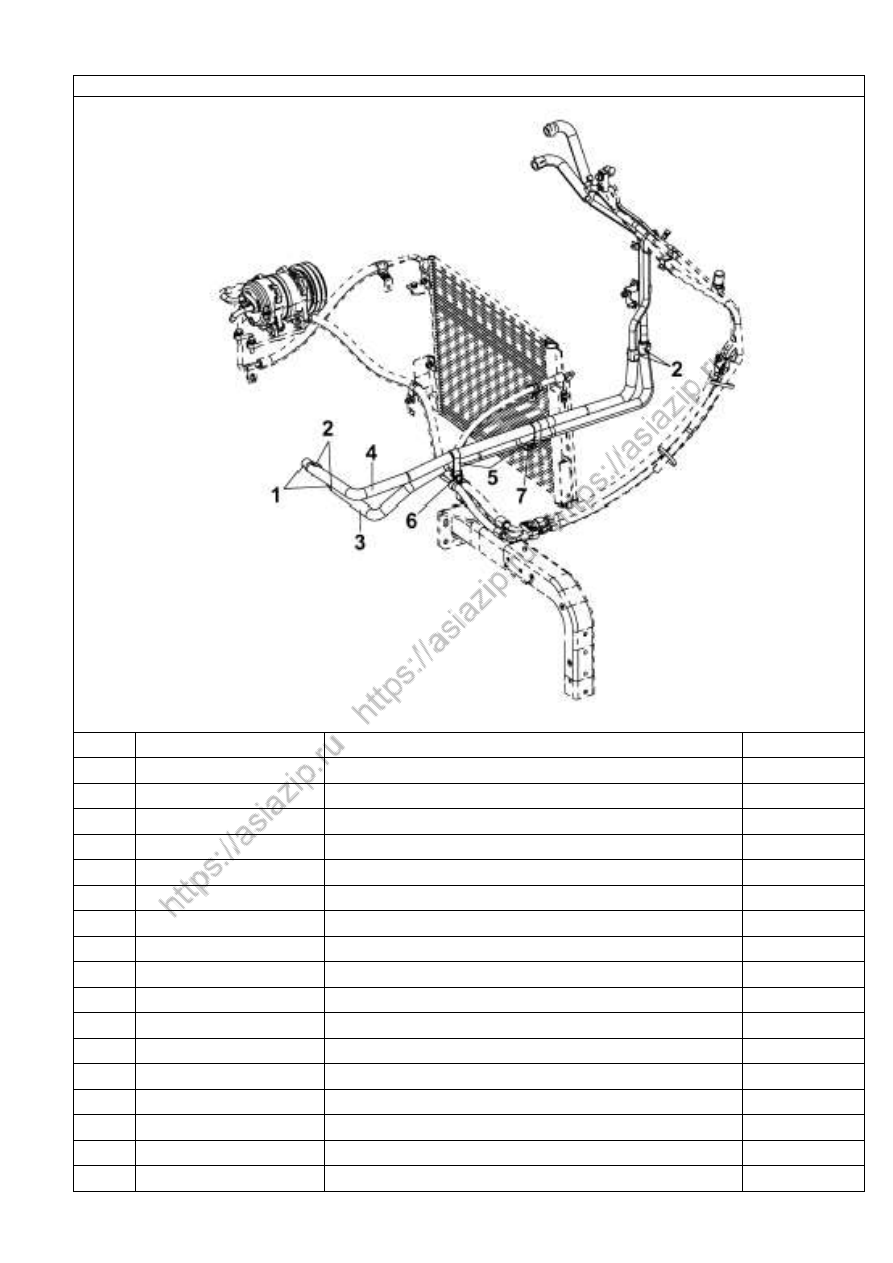

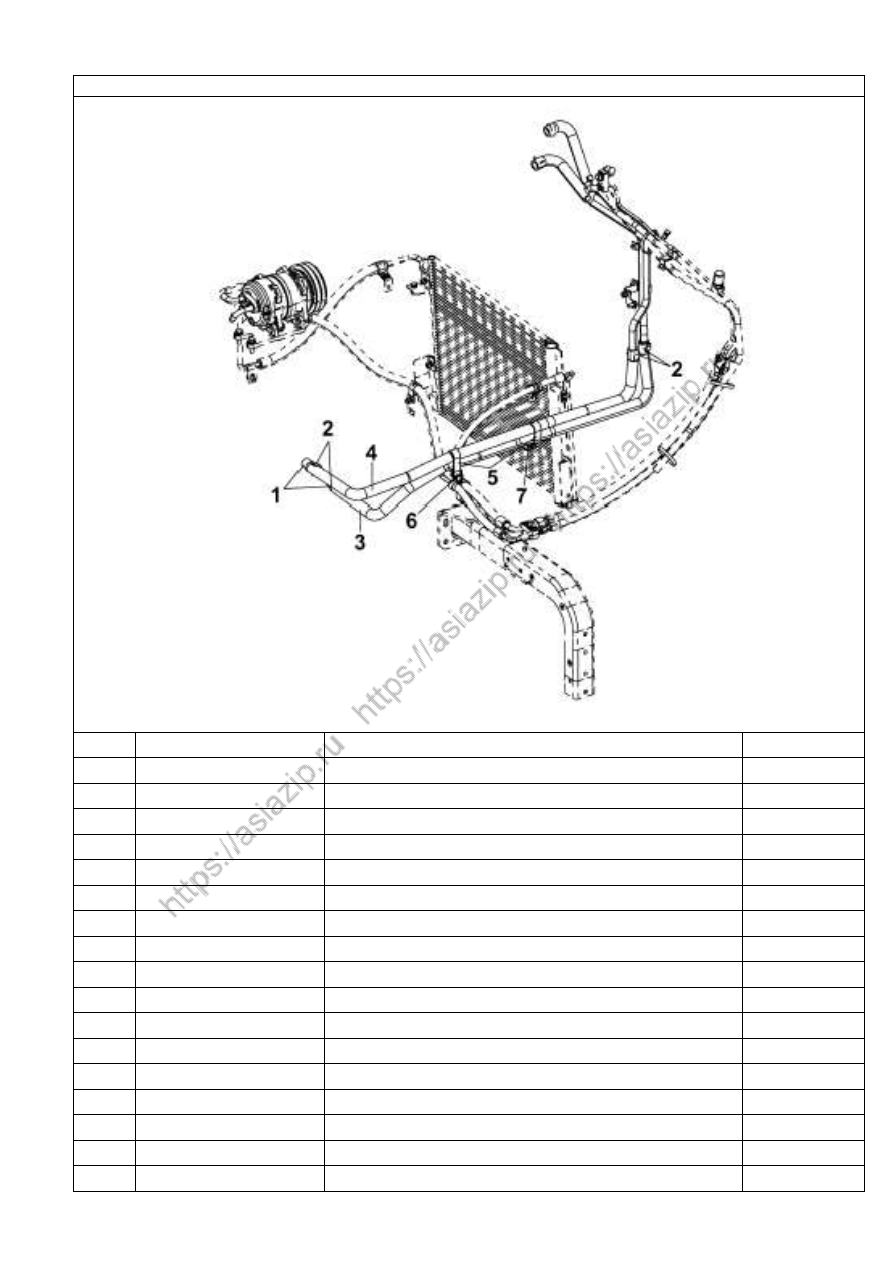

Рис.341. Трубопроводы кондиционера



Н/п

Номер детали

Название детали

Количество

1

8108040 -C0100

Шланг

1

2

8108050 -C0100

Шланг

1

3

8108123 -C0100

Хомут

1



Q150B0620

Болт

1



Q40306

Шайба

1



Q40106

Шайба

1

4

81B04 -08047

Хомут

1



81B04 -08048

Хомут

1



Q150B0620

Болт

1



Q40306

Шайба

1



Q40106

Шайба

1



Q340B06

Гайка

1

5

8108140 -C0103

Шланг

1



Q150B0820

Болт

2



3 6 7

Продолжение таблицы: “Трубопроводы кондиционера ”





Q40308

Шайба

1



Q40108

Шайба

1

6

8108030 -C0103

Шланг

1

7

8108080 -C0103

Шланг

1

8

8108010 -C0103

Шланг

1

9

8108130 -C0100

Кронштейн

1



Q150B0820

Болт

2



Q40308

Шайба

3



Q40108

Шайба

3



8108119 -C0100

Хомут

2



Q150B0840

Болт

1

10

3724946 -C0100

Хомут

5

11

8108119 -C0100

Хомут

2



Q150B0840

Болт

1



Q40308

Шайба

1



Q40108

Шайба

1

12

8108110 -C0103

Кронштейн в сборе

2



81B04 -08047

Хомут

1



81B04 -08048

Хомут

1



Q150B0820

Болт

2



Q40308

Шайба

2



Q40108

Шайба

2

13

8108120 -C0101

Скоба в сборе

1



81B04 -08048

Скоба

1



Q150B0820

Болт

1



Q40308

Шайба

1



Q40108

Шайба

1

14

Q150B1020

Болт

1



Q40110

Шайба

1



Q40310

Шайба

1

15

8108127 -C0103

Скоба в сборе

1



81B04 -08048

Скоба

1



Q150B0820

Болт

1



Q40308

Шайба

1



Q40108

Шайба

1



3 6 8



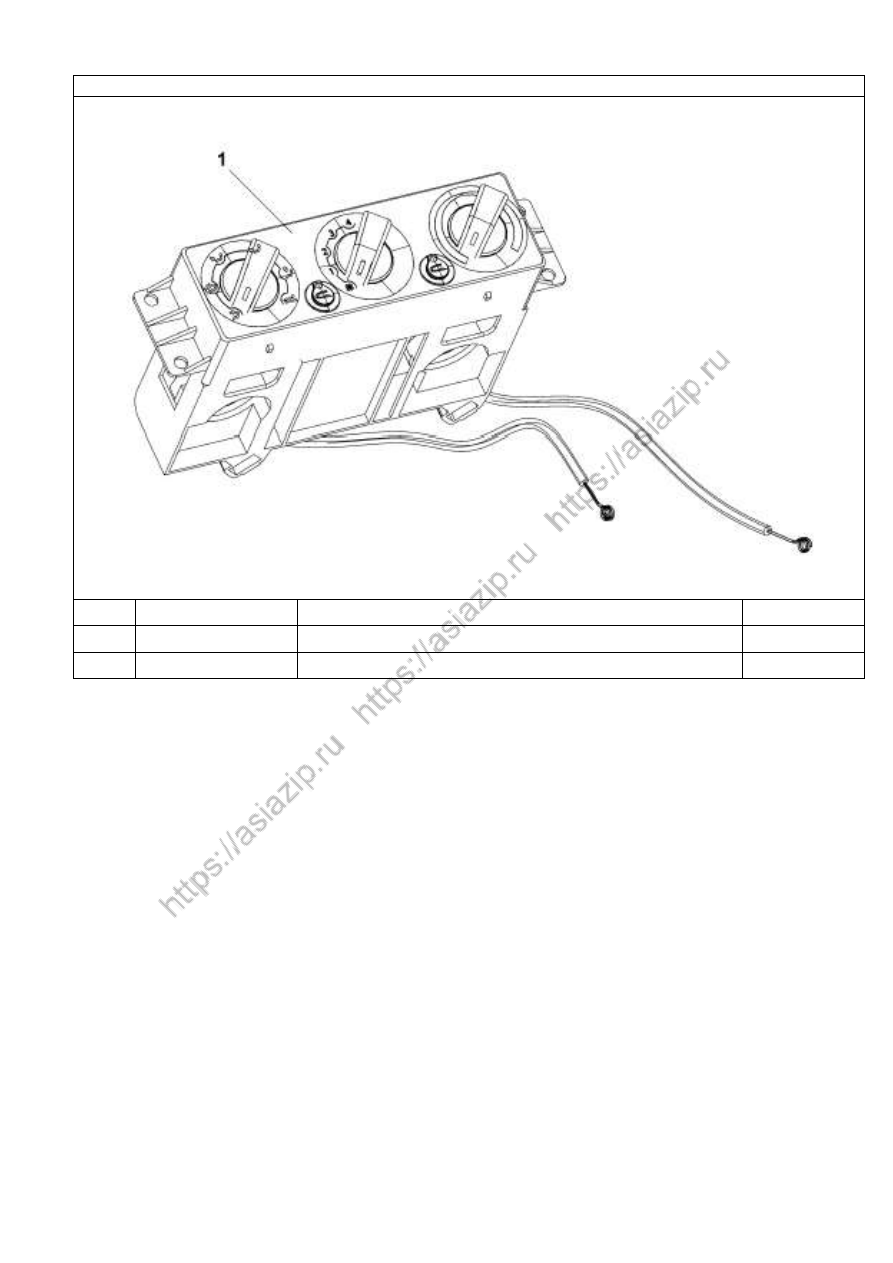

Рис.342.  Управление кондиционером и отопителем



Н/п

Номер детали

Название детали

Количество

1

8112010 -C0101

Блок управления отопителем и кондиционером

1



RQ2790616

Винт

4




























3 6 9

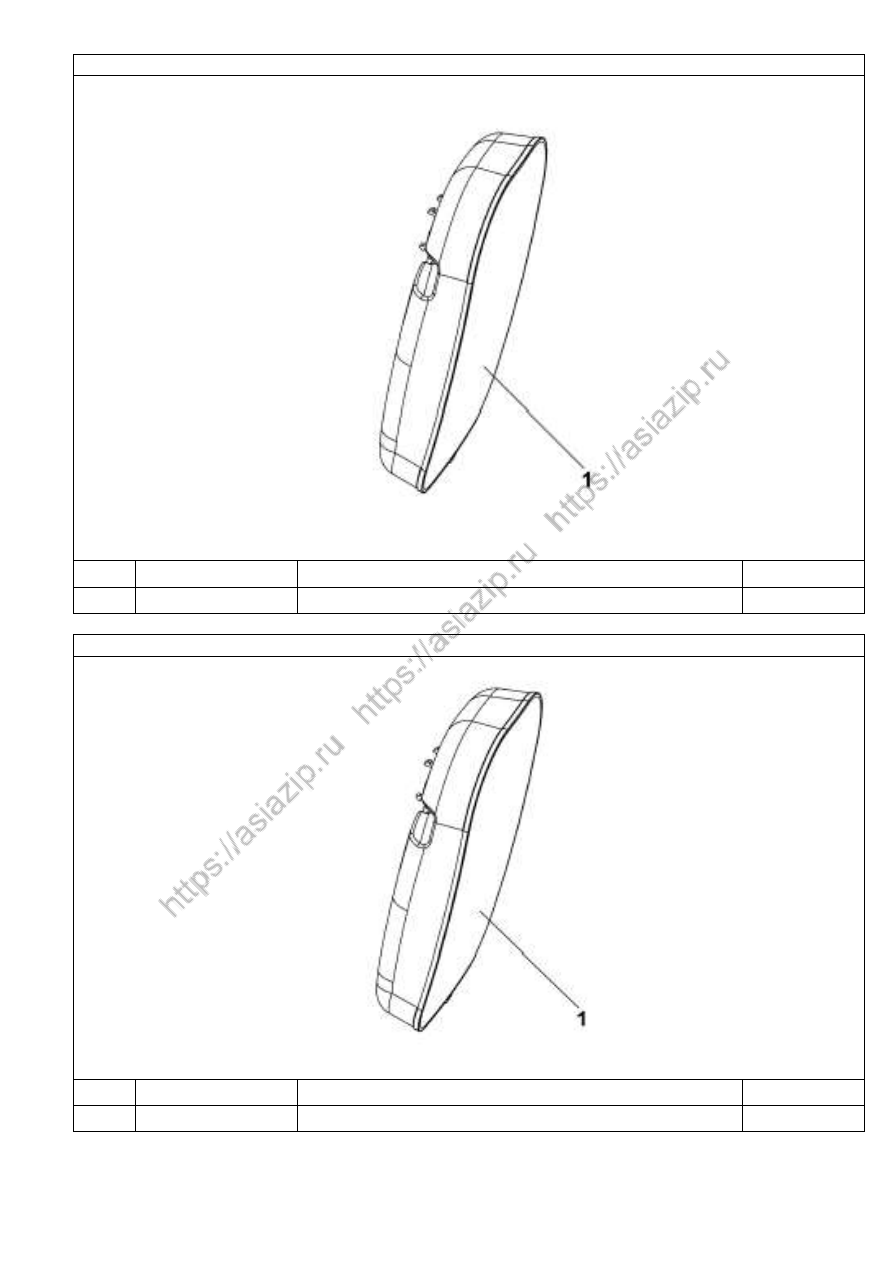

Рис343.Левое зеркало заднего вида



Н/п

Номер детали

Название детали

Количество

1

8201010 -C0100

Зеркало левое в сборе

1



Рис.344.  Правое зеркало заднего вида



Н/п

Номер детали

Название детали

Количество

1

8201020 -C0100    Зерк ало правое в сборе

1





3 7 0



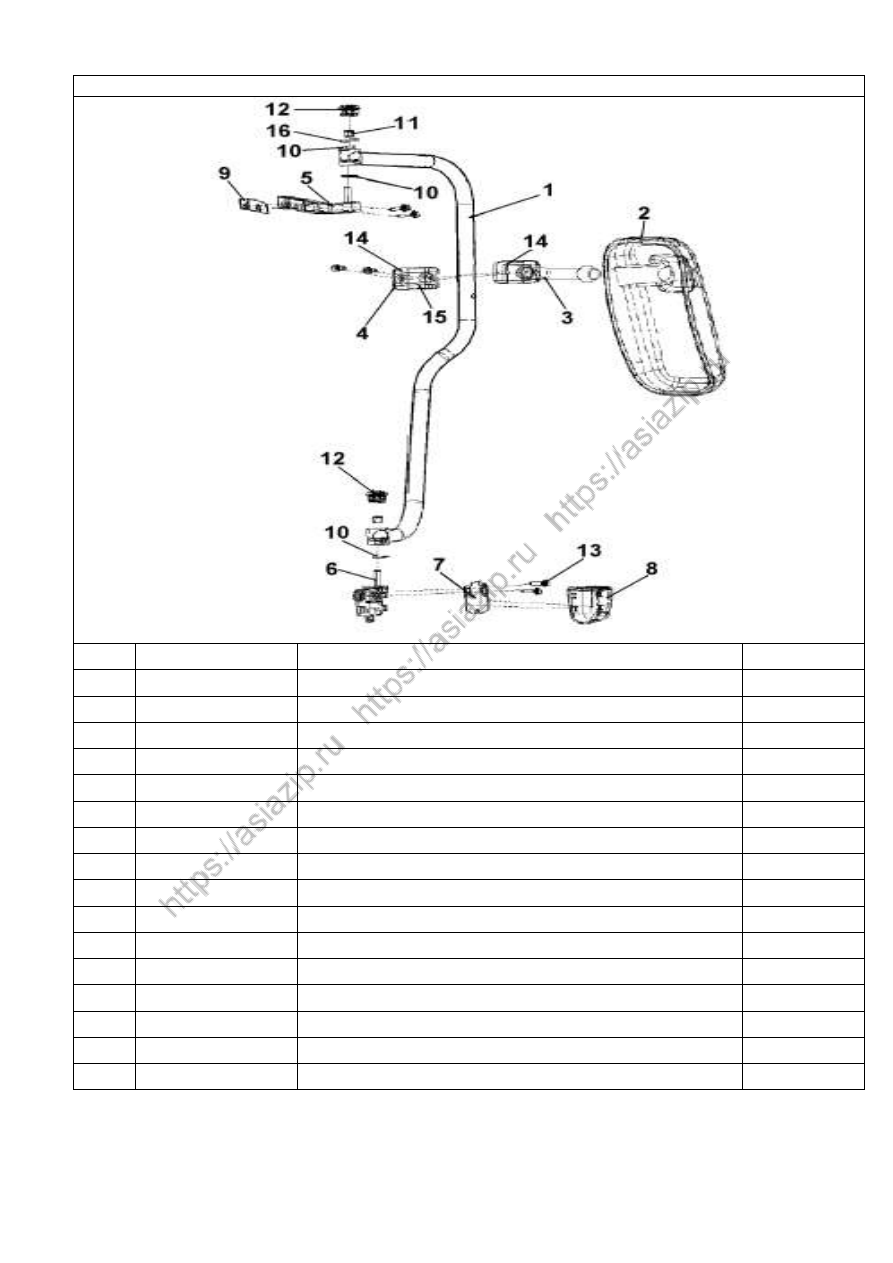

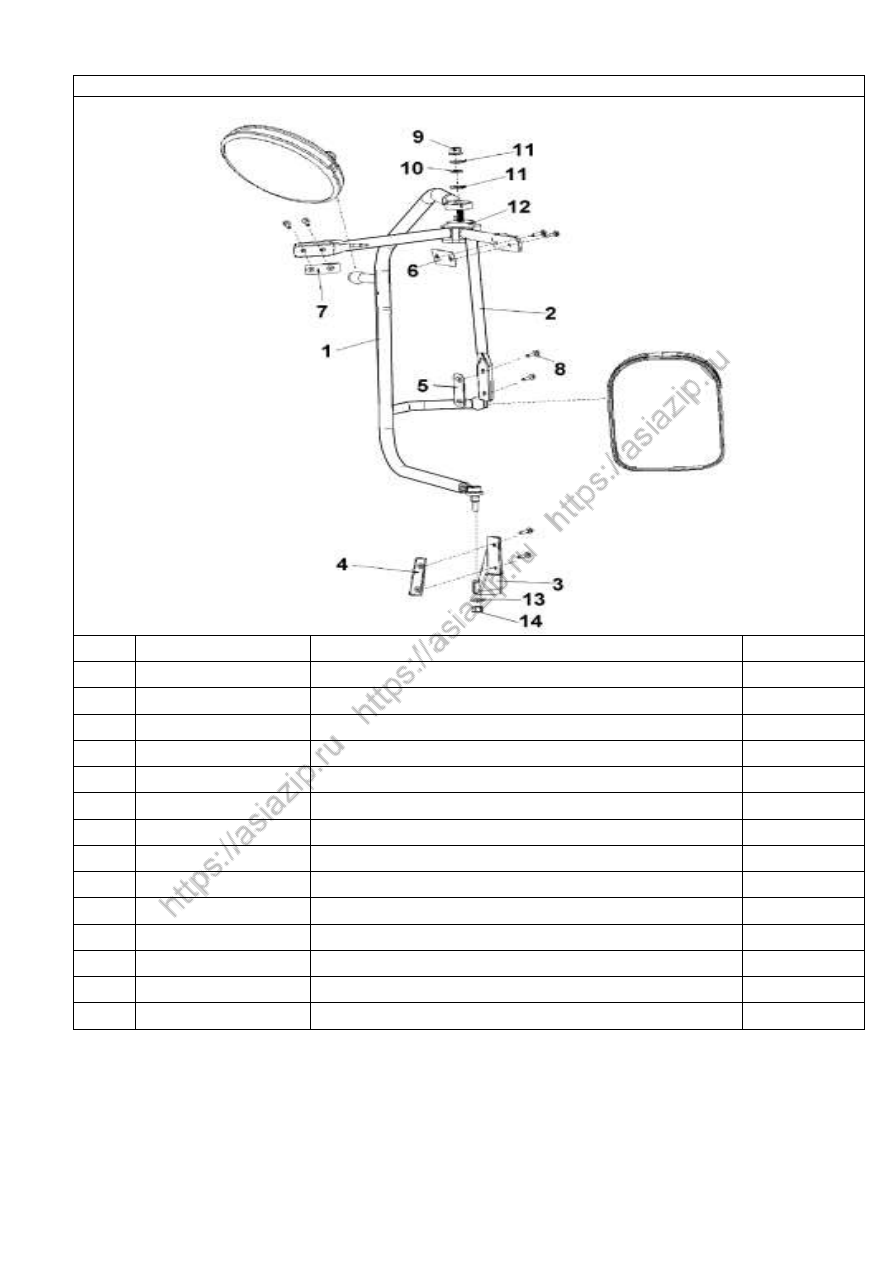

Рис.345.  Кронштейн левого зеркала заднего вида



Н/п

Номер детали

Название детали

Количество

1

8201125 -C0100

Кронштейн

1

2

8201020 -C0100

Зеркало заднего вида в сборе

1

3

8201155 -C0100

Кронштейн

1

4

8201160 -C0100

Накладка

1

5

8201115 -C0100

Верхний кронштейн

1

6

8201116 -C0100

Нижний кронштейн

1

7

8201117 -C0100

Прокладка

1

8

8201118 -C0100

Накладка

1

9

8201114 -C0100

Прокладка

2

10

8201146 -C0100    Гайка

2

11

8201139 -C0100

Гайка

2

12

8201145 -C0100

Заглушка зеркала заднего вида

2

13

8201315 -C0100

Винт

6

14

8201163 -C0100

Прокладка

2

15

8201165 -C0100

Кронштейна

1

16

8201138 -C0100    Прокл адк а

1





3 7 1



Рис.346. Кронштейн правого бокового зеркала заднего вида



Н/п

Номер детали

Название детали

Количество

1

8201225 -C0102

Кронштейн в сборе

1

2

8201220 -C0100

Кронштейн в сборе

1

3

8201230 -C0100

Кронштейн в сборе

1

4

8201236 -C0100

Прокладка

1

5

8201276 -C0101

Прокладка

1

6

8201266 -C0100

Прокладка

1

7

8201256 -C0101

Прокладка

1

8

8201315 -C0100

Болт

8

9

Q32114 -Z5

Гайка

1

10

8201217 -C0100

Прокладка

1

11

8201218 -C0100

Прокладка

2

12

8201216 -C0100

Шайба

1

13

8201138 -C0100

Прокладка

1

14

8201139 -C0100

Гайка

1





3 7 2



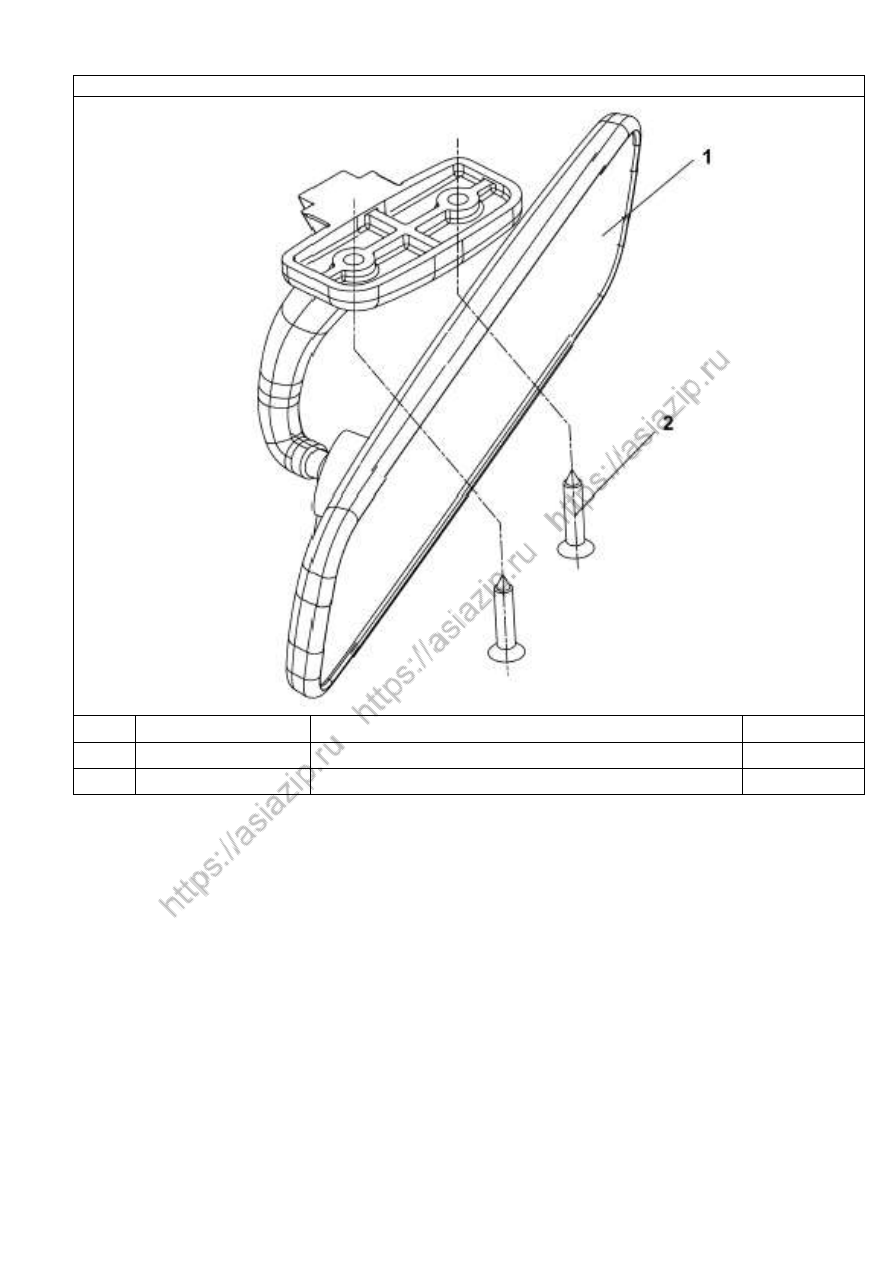

Рис.347.  Внутреннее зеркало заднего вида



Н/п

Номер детали

Название детали

Количество

1

8201050 -C0100

Внутреннее зеркало заднего вида в сборе

1

2

RQ2760525

Винт

2






3 7 3



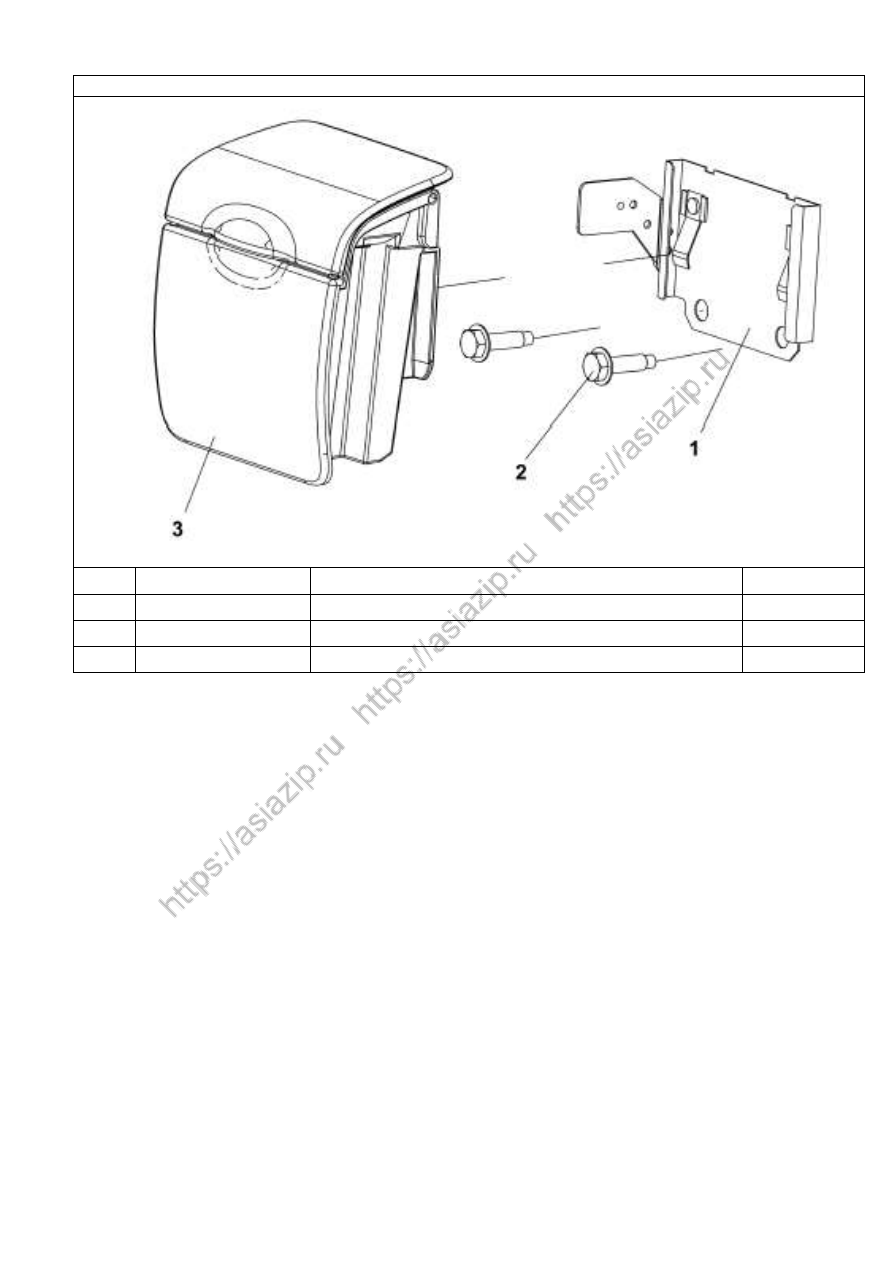

Рис.348.  Пепельница



Н/п

Номер детали

Название детали

Количество

1

8203015 -C0100

Кронштейн пепельницы в сборе

2

2

Q1400625

Болт

4

3

8203010 -C0100

Пепельница в сборе

2





3 7 4



Рис.349.  Солнцезащитный козырёк



Н/п

Номер детали

Название детали

Количество

1

8204041 -C0100

Кронштейн

2

2

Q1840620

Болт

2

3

8204031 -C0100

Кронштейн солнцезащитного козырька

2

4

RQ2710516

Винт

2

5

8204019 -C0100

Левый козырек в сборе

1

6

RQ2760525

Винт

4

7

8204020 -C0100

Правый козырек в сборе

1





3 7 5



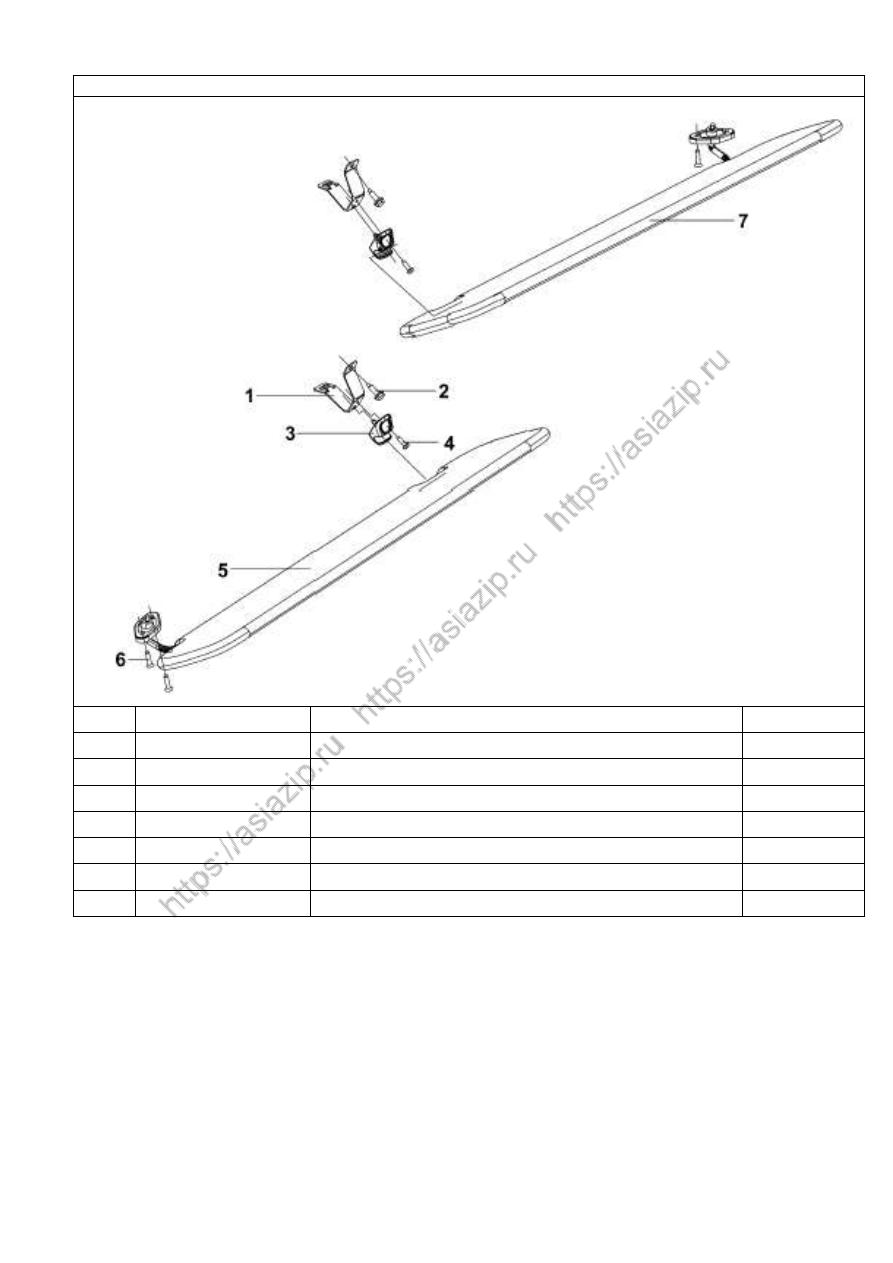

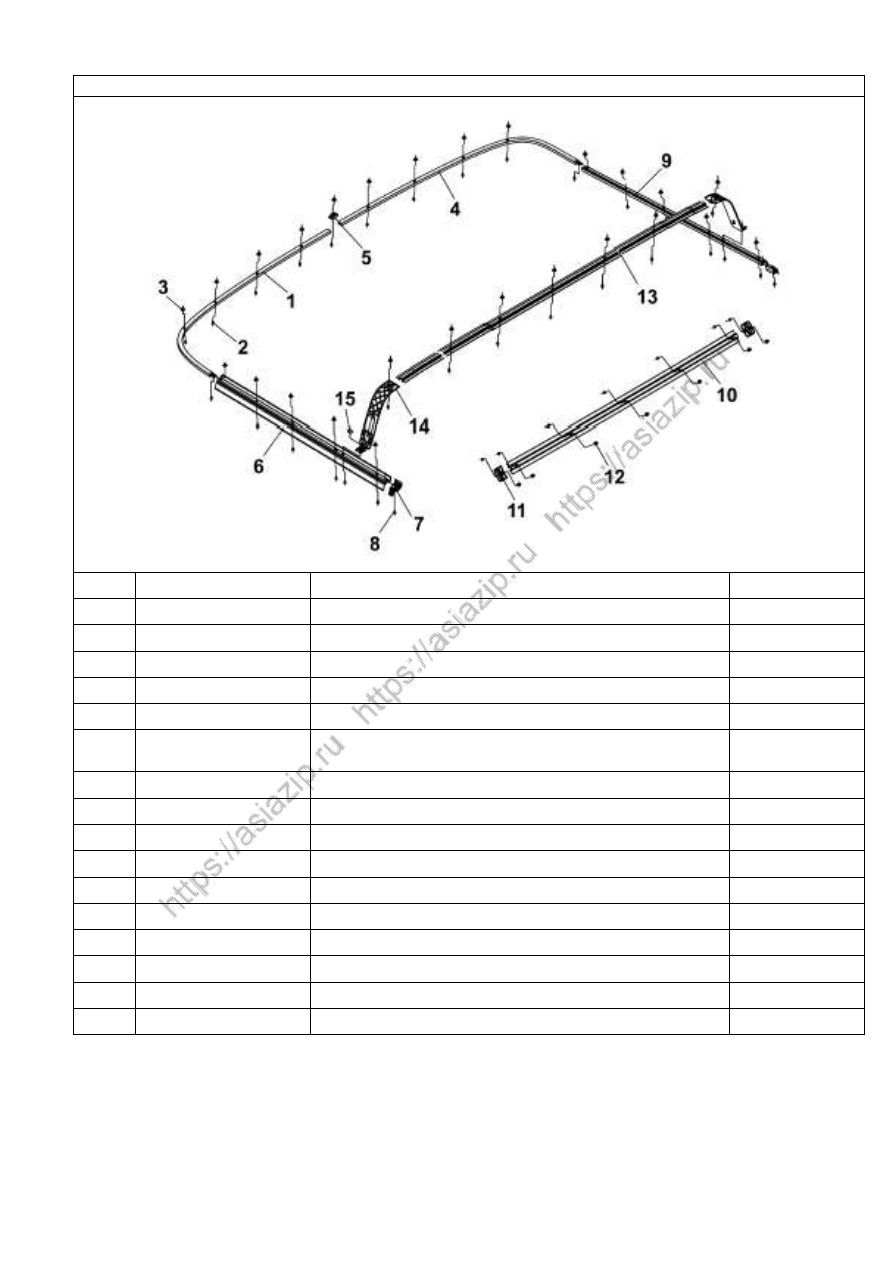

Рис.350.  Направляющие штор



Н/п

Номер детали

Название детали

Количество

1

8205019 -C0100

Направляющая левой шторы в сборе

1

2

RQ2710516

Винт

35



Q40105

Шайба

35

3

5702902 -C0100

Гайка

26

4

8205020 -C0100

Направляющая правой шторы в сб оре

1

5

8205025 -C0100

Декоративная накладка направляющей
передней шторы

1

6

8205029 -C0100

Направляющая левой шторы в сборе

1

7

8205055 -C0100

Декоративная накладка

2

8

RQ2720512

Винт

2

9

8205030 -C0100

Направляющая правой шторы в сборе

1

10

8205040 -C0 100

Направляющая задней шторы в сборе

1

11

8205045 -C0100

Декоративный чехол

2

12

5702904 -C0100

Пистон

7

13

8205050 -C0100

Направляющая шторы

1

14

8205060 -C0100

Боковая декоративная панель

2

15

RQ39705

Гайка

2





3 7 6



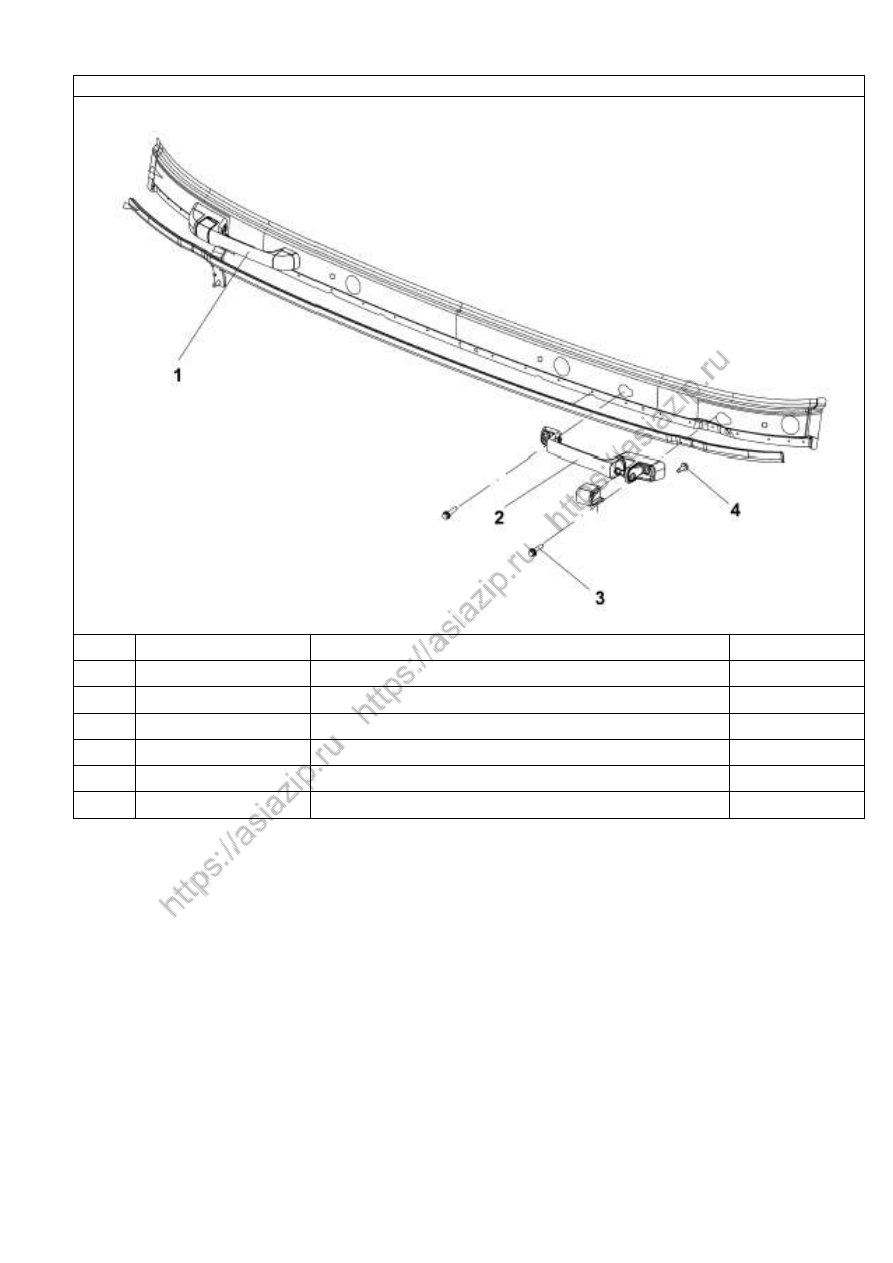

Рис.351.  Наружные поручни кабины



Н/п

Номер детали

Название детали

Количество

1

8211519 -C0100

Передний левый поручень в сборе

1

2

8211520 -C0100

Передний правый поручень в сборе

1

3

Q150B0825

Болт

4



Q40308

Шайба

4



Q40108

Шайба

4

4

Q1840835

Болт

4





3 7 7



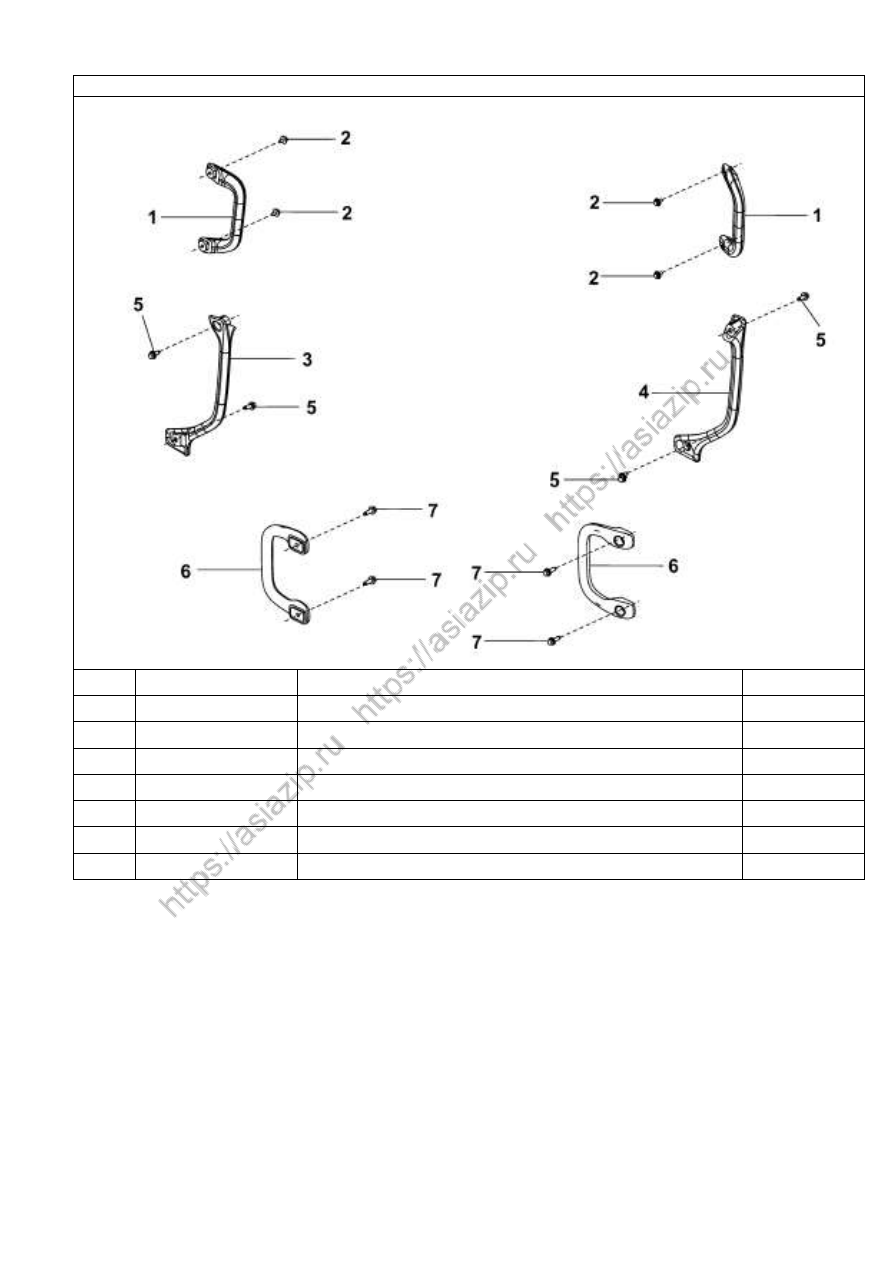

Рис.352.  Внутренние поручни кабины



Н/п

Номер детали

Название детали

Количество

1

8211010 -C0100

Поручень передний

2

2

RQ2200625

Винт

4

3

8211039 -C0100

Ручка левая передняя

1

4

8211040 -C0100

Ручка правая передняя

1

5

Q1400820

Болт

4

6

8211020 -C0100

Задний поручень

2

7

Q1400825

Болт

4





3 7 8



Рис.353.  Зеркало



Н/п

Номер детали

Название детали

Количество

1

8219010 -C0100

Зеркало в сборе

1























3 7 9



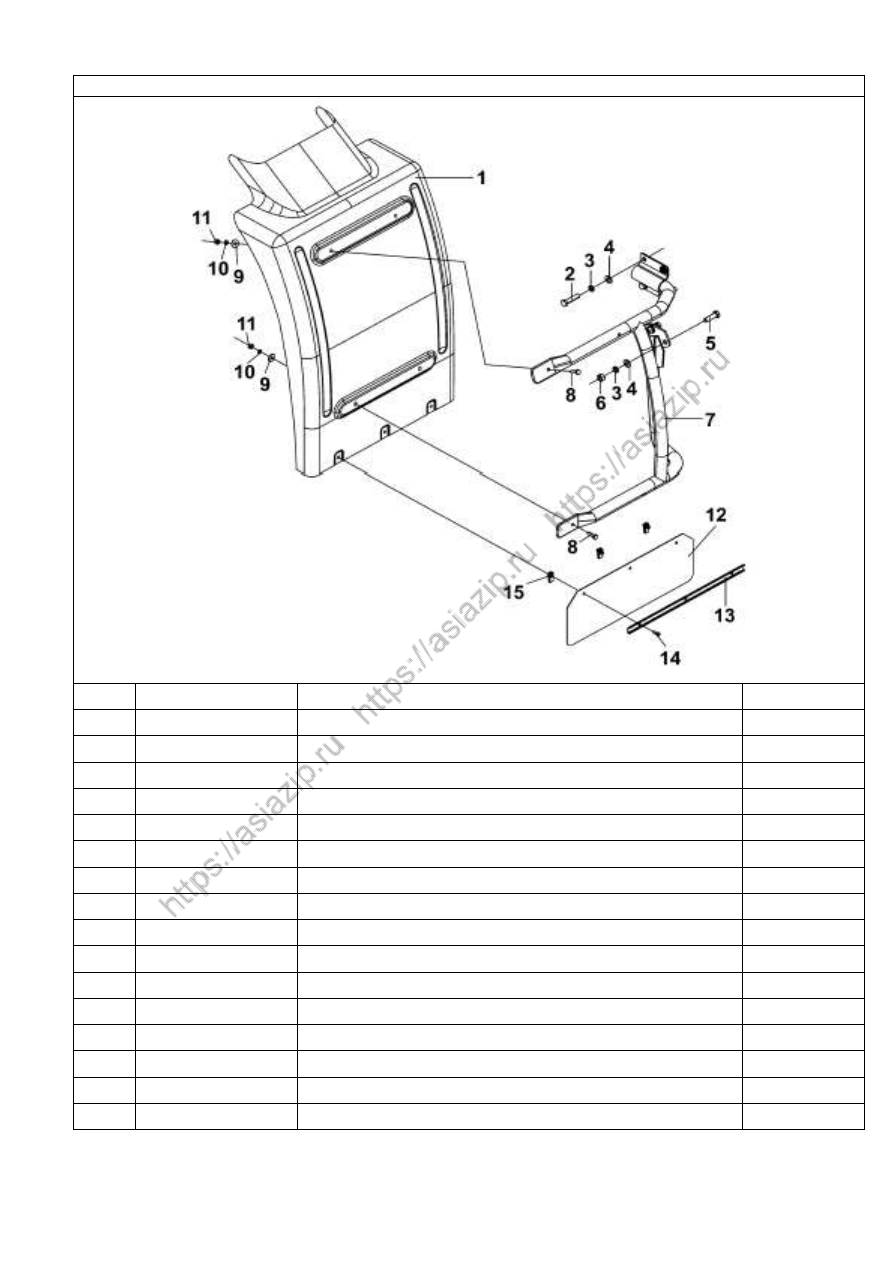

Рис.354.  Задний левый брызговик переднего колеса



Н/п

Номер детали

Название детали

Количество

1

8403065 -C0100

Брызговик

1

2

Q150B1250

Болт

4

3

Q40312

Шайба

7

4

Q40112

Шайба

7

5

Q150B1240

Болт

3

6

Q340B12

Гайка

3

7

8403075 -C0100

Кронштейн в сборе

1



8403083 -C0100

Заглушка

1

8

Q150B0825

Болт

4

9

Q40108

Шайба

4

10

Q40308

Шайба

4

11

Q340B08

Гайка

4

12

8403063 -C0100

Брызговик

1

13

8403067 -C0100

Планка

1

14

RQ1760616

Болт

3

15

84ZB1-03068

Гайка

3





3 8 0



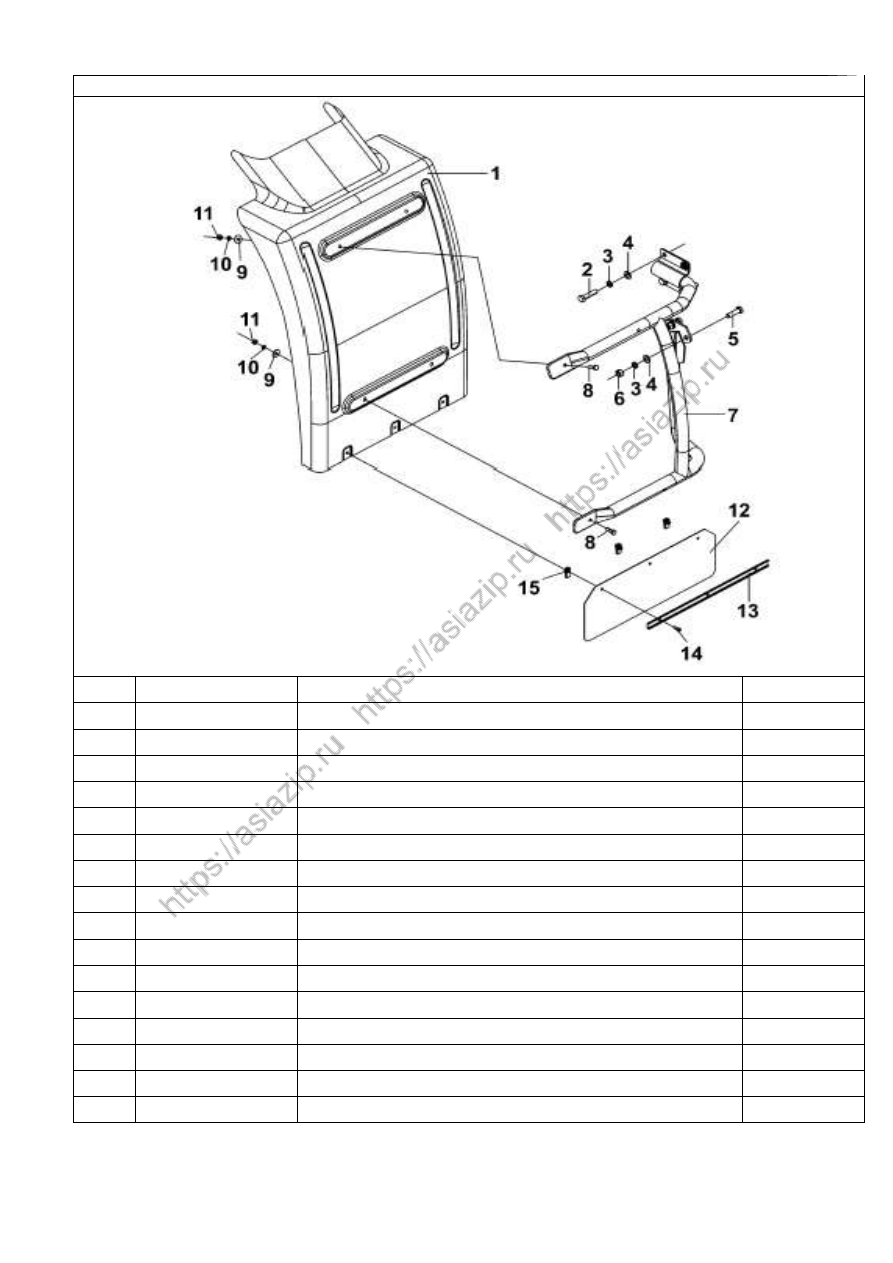

Рис.355.  Задний правый брызговик переднего колеса



Н/п

Номер детали

Название детали

Количество

1

8403065 -C0100

Брызговик

1

2

Q150B1250

Болт

4

3

Q40312

Шайба

7

4

Q40112

Шайба

7

5

Q150B1240

Болт

3

6

Q340B12

Гайка

3

7

8403070 -C0100

Кронштейн в сборе

1



8403083 -C0100

Заглушка

1

8

Q150B0825

Болт

4

9

Q40108

Шайба

4

10

Q40308

Шайба

4

11

Q340B08

Гайка

4

12

8403063 -C0100

Брызговик

1

13

8403067 -C0100

Планка

1

14

RQ1760616

Болт

3

15

84ZB1-03068

Гайка

3





3 8 1



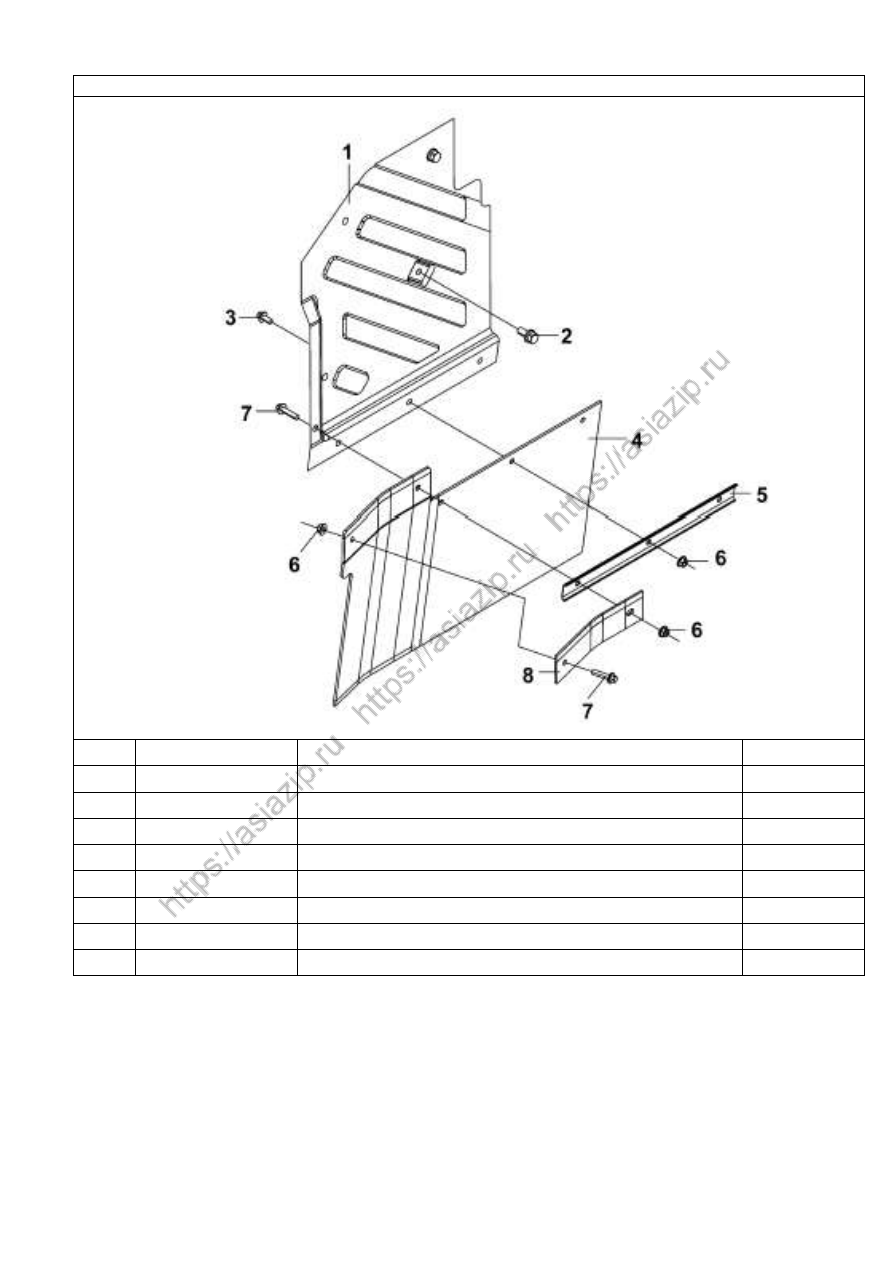

Рис.356.  Передний левый брызговик



Н/п

Номер детали

Название детали

Количество

1

8403111 -C0101

Брызговик

1

2

Q1480820

Болт

4

3

Q1840612

Болт

3

4

8403113 -C0101

Брызговик

1

5

8403119 -C0100

Планка

1

6

Q32006

Гайка

5

7

Q1840620

Болт

2

8

8403117 -C0101

Кронштейн

1





3 8 2




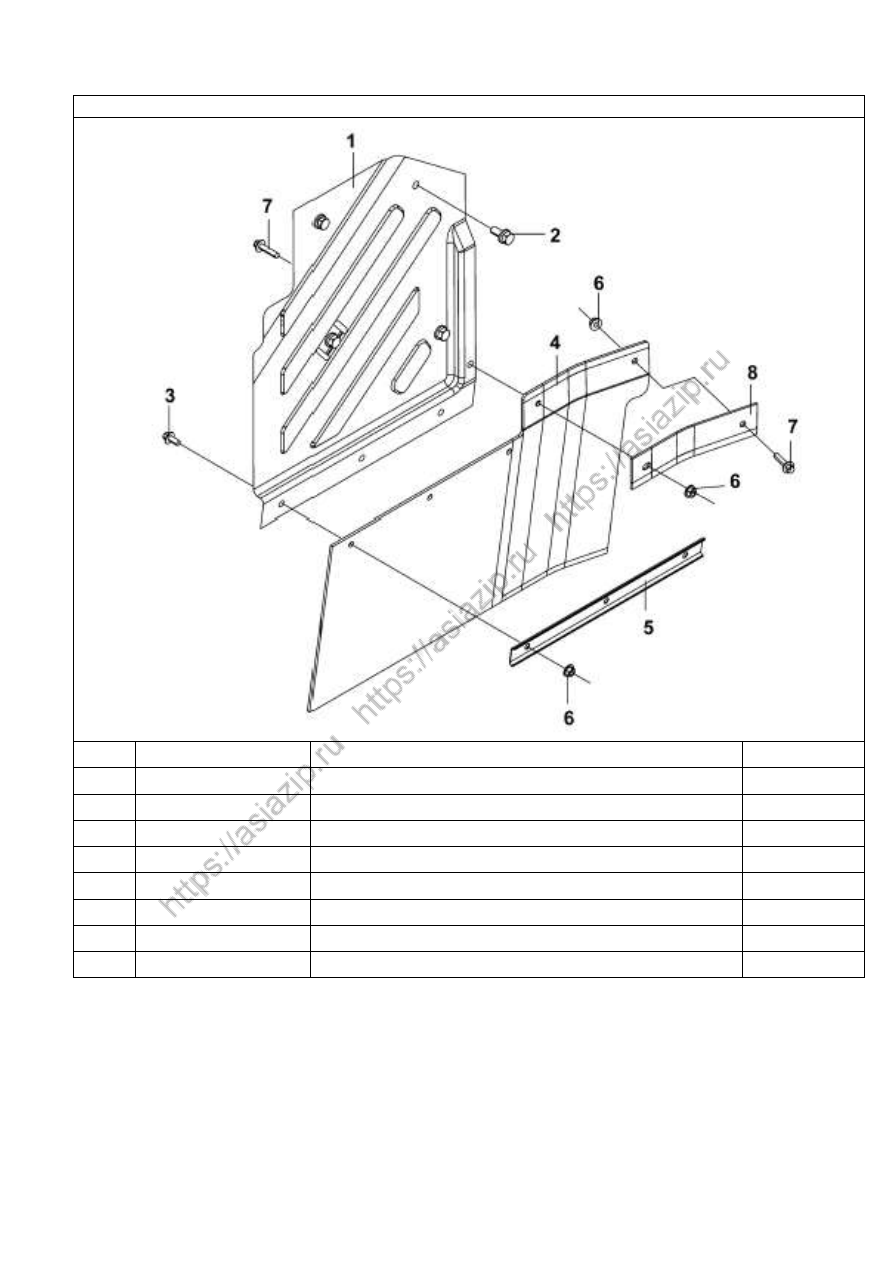

Рис.357. Передний правый брызговик



Н/п

Номер детали

Название детали

Количество

1

8403112 -C0101

Брызговик

1

2

Q1480820

Болт

4

3

Q1840612

Болт

3

4

8403114 -C0101

Брызговик

1

5

8403119 -C0100

Планка

1

6

Q32006

Гайка

5

7

Q1840620

Болт

2

8

8403117 -C0101

Кронштейн

1





3 8 3



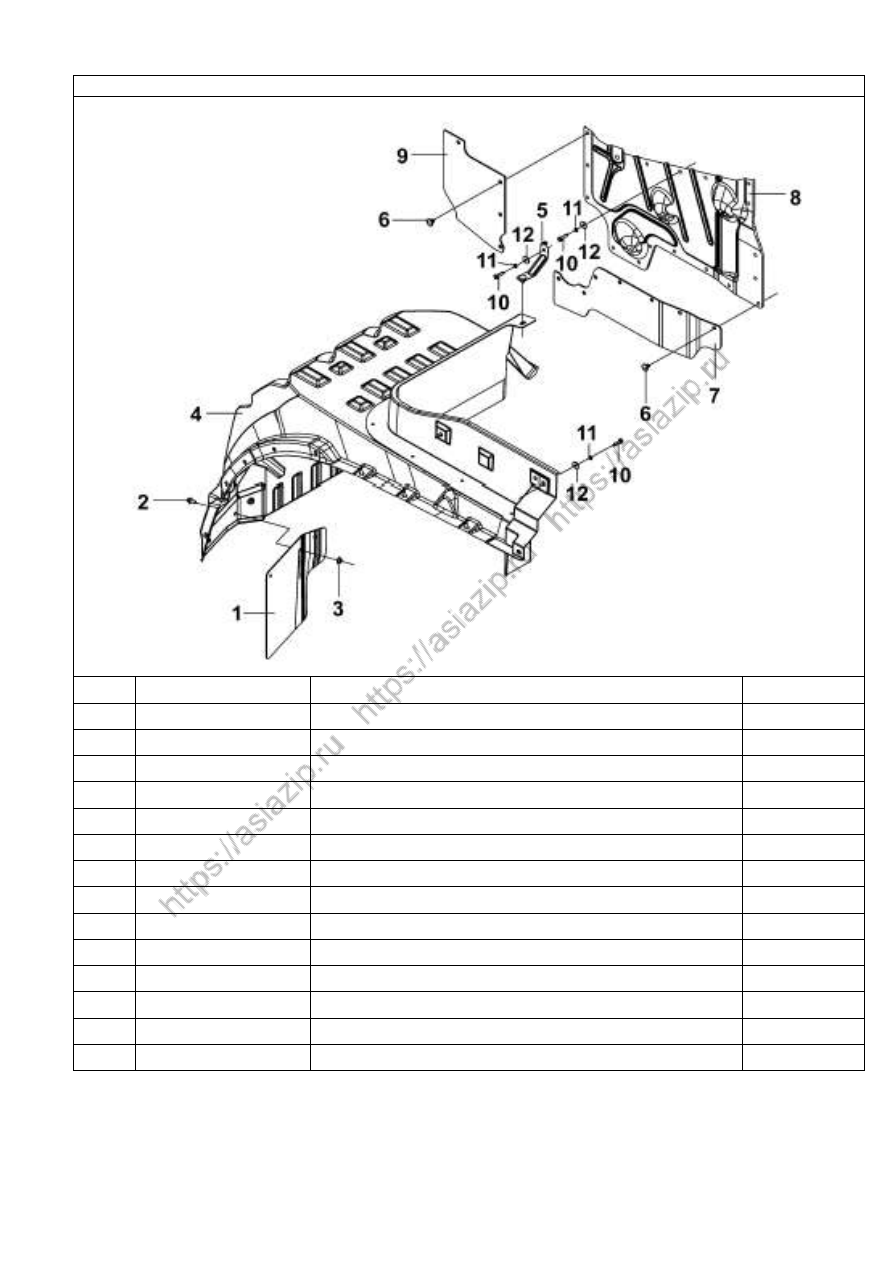

Рис.357. Левый брызговик



Н/п

Номер детали

Название детали

Количество

1

8403325 -C0100

Передний левый брызговик

1

2

Q1840612

Болт

3

3

Q32206

Гайка

3

4

8403319-C0100

Левый верхний  брызговик в сборе

1

5

8403359 -C0100

Кронштейн

1



8405901 -C0100

Шайба

10

6

56N-02021

Пистон

11

7

8403354 -C0100

Брызговик

1

8

8403349 -C0100

Брызговик

1

9

8403353 -C0100

Брызговик

1

10

RQ1760620

Болт

14

11

Q40206

Шайба

14

12

Q40306

Шайба

14



Q340B06

Гайка

10



3 8 4



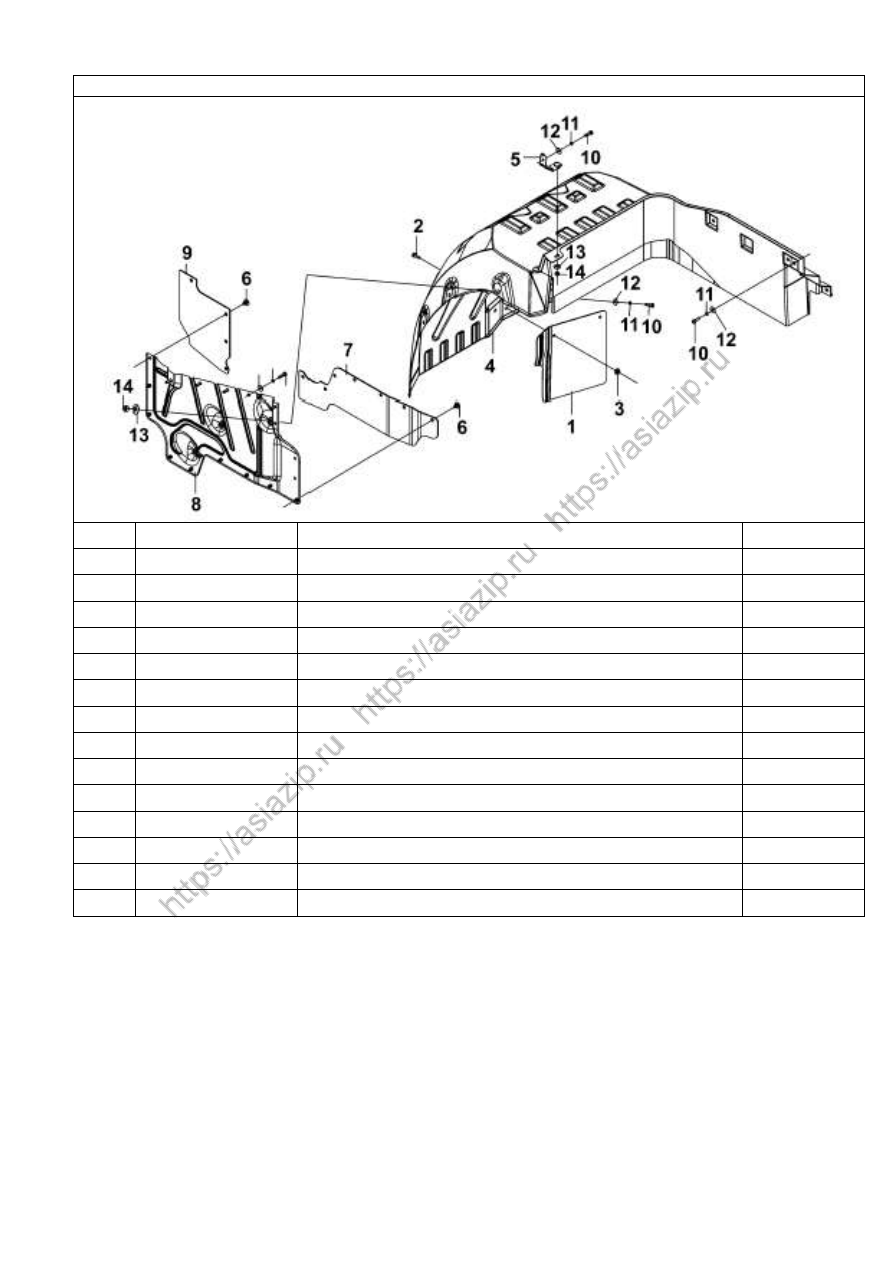

Рис.358.  Правый внутренний брызговик



Н/п

Номер детали

Название детали

Количество

1

8403326 -C0100

Передний правый брызговик

1

2

Q1840612

Болт

3

3

Q32206

Гайка

3

4

8403320 -C0100

Правый верхний брызговик в сборе

1

5

8403360 -C0100

Кронштейн

1

6

56N-02021

Пистон

11

7

8403354 -C0100

Брызговик

1

8

8403350 -C0100

Брызговик

1

9

8403353 -C0100

Брызговик

1

10

RQ1760620

Болт

14

11

Q40206

Шайба

14

12

Q40306

Шайба

14

13

8405901 -C0100

Шайба

10

14

Q340B06

Гайка

10
