Abarth 124 Spider (2019 year). Manual in english - page 11

Thousands of miles

9

18

27

36

45

54

63

72

81

90

Thousands of kilometers

15

30

45

60

75

90

105

120

135

150

Years

1

2

3

4

5

6

7

8

9

10

Check endfloat of wheel bearings and front and
rear joints

●

●

●

●

●

Check windscreen wiper blade position/wear

●

●

●

●

●

Check operation of the wiper/washer system
and adjust jets, if necessary

●

●

●

●

●

Check cleanliness of bonnet and boot locks, as
well as cleanliness and lubrication of linkages

●

●

●

●

●

Check handbrake lever travel and adjust, if
necessary

●

●

●

●

●

●

●

●

●

●

Visually inspect conditions and wear of front/rear
disk brake pads and integrity of pad wear
indicator

●

●

●

●

●

●

●

●

●

●

Visually inspect condition of evaporation control
system

●

●

●

Visually inspect condition and tensioning of
accessory drive belt(s)

●

Visually inspect conditions of toothed timing
drive belt

●

Change transmission oil

●

Change engine oil and replace oil filter

●

●

●

●

●

●

●

●

●

●

168

MAINTENANCE

AND

CARE

Thousands of miles

9

18

27

36

45

54

63

72

81

90

Thousands of kilometers

15

30

45

60

75

90

105

120

135

150

Years

1

2

3

4

5

6

7

8

9

10

Replace spark plugs (2)

●

●

●

Replace accessory drive belt(s)

(3)

Replace toothed timing drive belt

(3)

Replace air filter cartridge (4)

●

●

●

Change the brake fluid

(5)

(2) For 1.4 Turbo Multiair versions, to guarantee correct operation and prevent serious damage to the engine, it is essential to proceed as follows: only use spark

plugs specifically certified for these engines; all spark plugs should be of the same type and brand (see the "Engine" paragraph in the "Technical specifications"
chapter); stricltly comply with the replacement intervals in the Scheduled Servicing Plan. It is advisable to contact an Abarth Dealership for spark plug
replacement.

(3) Areas that are not dusty: recommended maximum mileage 120.000 km. Regardless of the mileage, the belt must be replaced every 6 years. Dusty areas and/or

demanding use (cold climates, town use, long periods of idling): recommended maximum mileage 60.000 km. Regardless of the mileage, the belt must be
replaced every 4 years.

(4) If the vehicle is used in dusty areas, this cleaner must be replaced every 15.000 km.
(5) The brake fluid replacement has to be done every two years, irrespective of the mileage.

169

WARNING

191)

Do not perform maintenance work if

you lack sufficient knowledge and
experience or the proper tools and
equipment to do the work. Have
maintenance work done by a qualified
technician. Performing maintenance work
on a vehicle is dangerous if not done
properly. You can be seriously injured while
performing some maintenance procedures.

192)

If you must run the engine while

working under the bonnet, make certain
that you remove all jewelry (especially
rings, bracelets, watches, and necklaces)
and all neckties, scarves, and similar loose
clothing before getting near the engine or
cooling fan which may turn on
unexpectedly. Either can become
entangled in moving parts and result in
injury.

193)

Switch the ignition to off and make

sure the fan is not running before
attempting to work near the cooling fan.
Working near the cooling fan when it is
running is dangerous. The fan could
continue running indefinitely even if the
engine has stopped and the engine
compartment temperature is high. You
could be hit by the fan and seriously
injured.

IMPORTANT

38)

Do not leave items in the engine

compartment. After you have finished
checking or doing servicing in the engine
compartment, do not forget and leave
items such as tools or rags in the engine
compartment. Tools or other items left in
the engine compartment could cause
engine damage or a fire leading to an
unexpected accident.

170

MAINTENANCE

AND

CARE

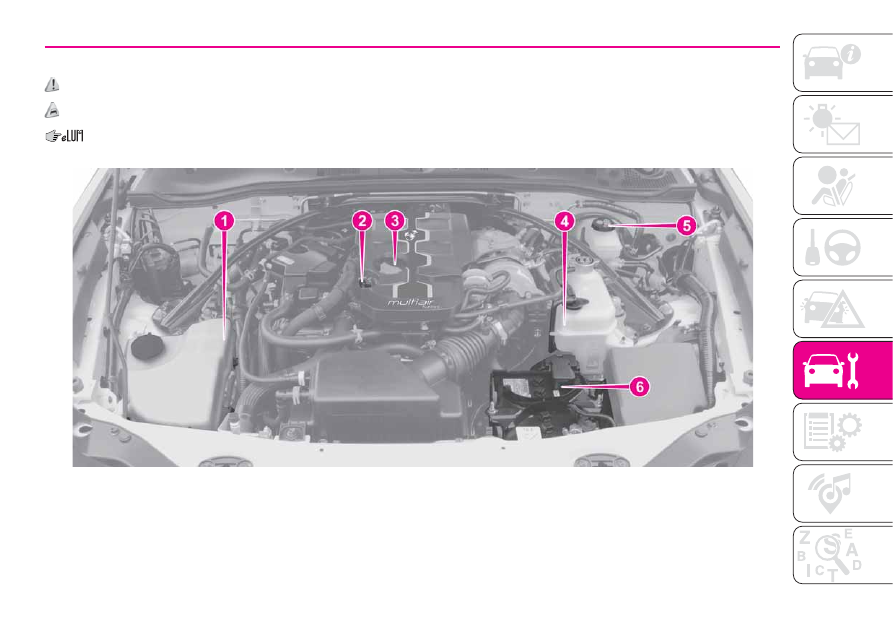

ENGINE COMPARTMENT

CHECKING LEVELS

194) 195)

39)

1. Window and headlight washer fluid 2. Engine oil dipstick 3. Engine oil cap 4. Engine coolant fluid 5. Brake/clutch

fluid 6. Battery

151

07030300-472-472AB

171

ENGINE OIL

196)

40)

4)

Inspecting engine oil level

Proceed as follows:

be sure the vehicle is on a level

surface;

warm up the engine to normal

operating temperature;

turn it off and wait at least 5 minutes

for the oil to return to the sump;

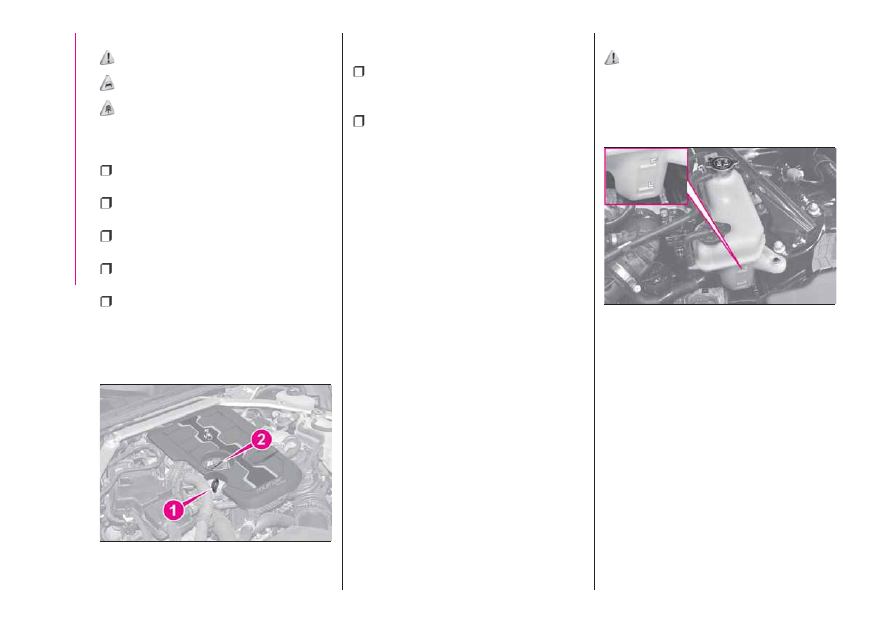

pull out the dipstick 1 fig. 152, wipe it

clean, and reinsert it fully;

pull it out again and examine the

level. The level is normal if it is between
Low and Full. If it is near or below Low,
open the engine oil cap/filler 2 and add
enough oil to bring the level to Full.

IMPORTANT Do not overfill the engine
oil. This may cause engine damage.

make sure the O-ring on the dipstick

is positioned properly before reinserting
the dipstick;

reinsert the dipstick fully.

Engine oil consumption

During the initial period of use the
engine oil consumption conditions
should be considered as having
stabilised after the first 5000 –
6000 km.

NOTE It is normal for all engines to
consume engine oil under normal
driving conditions. Engine oil
consumption may be as high as
400 g/1000 km. This may be as a result
of evaporation, internal ventilation or
burning of the lubricating oil in the
working engine. Oil consumption may
be higher when the engine is new due
to the running-in process. Oil
consumption is also dependant on
engine speed and engine load. Under
extreme driving conditions, oil
consumption may be higher.

Engine oil changing

NOTE Changing the engine oil should
be done by an expert repairer, we
recommend an Abarth Dealership.

ENGINE COOLANT

197) 198) 199)

The coolant should be at full in the
radiator and between the F (Full) and L
(Low) marks on the coolant reservoir
fig. 153 when the engine is cool.

If it is at or near L (Low), add enough
coolant to the coolant reservoir to
provide freezing and corrosion
protection and to bring the level to F
(Full).

Securely tighten the coolant reservoir
tank cap after adding coolant.

If the coolant reservoir is empty or new
coolant is required frequently, contact
an Abarth Dealership.

IMPORTANT Radiator coolant will
damage paint. Rinse it off quickly if
spilled.

152

07030403-121-001AB

153

07030501-121-001AB

172

MAINTENANCE

AND

CARE

IMPORTANT Use only soft
(demineralised) water in the coolant
mixture. Water that contains minerals
will cut down on the coolant's
effectiveness.

IMPORTANT Do not add only water.
Always add a proper coolant mixture.

IMPORTANT The engine has aluminium
parts and must be protected by an
ethylene-glycol-based coolant to
prevent corrosion and freezing.

IMPORTANT DO NOT USE coolants
Containing Alcohol, methanol, Borate
or Silicate. These coolants could
damage the cooling system.

IMPORTANT DO NOT MIX alcohol or
methanol with the coolant. This could
damage the cooling system.

IMPORTANT Do not use a solution that
contains more than 60% antifreeze.
This would reduce effectiveness.

IMPORTANT If the “FL22” mark is
shown on or near the cooling system
cap, use of FL-22 is recommended
when replacing engine coolant. Using
engine coolant other than FL-22 may
cause serious damage to the engine
and cooling system.

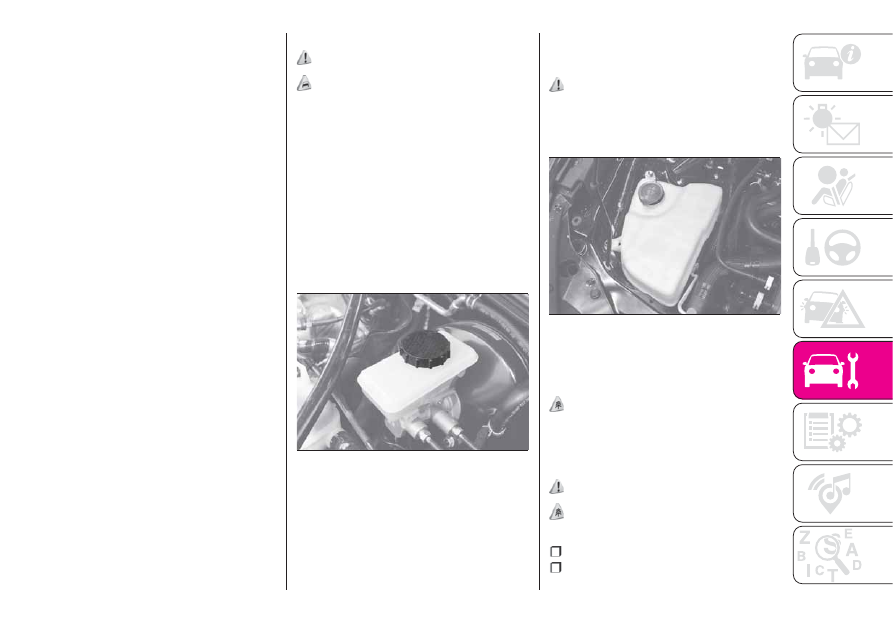

BRAKE / CLUTCH FLUID

202) 207)

41)

It should be kept between the MAX and
MIN lines fig. 154.

The level normally drops with
accumulated distance, a condition
associated with wear of brake and
clutch linings. If it is excessively low,
have the brake/clutch system contact
an Abarth Dealership.

NOTE On right-hand drive versions the
reservoir is located on the left side of
the engine compartment.

WINDOW AND
HEADLIGHT WASHER
FLUID

200) 201) 208)

Inspect fluid level in the washer fluid
reservoir fig. 155; open the cap and
add fluid if necessary.

AUTOMATIC
TRANSMISSION
CONTROL UNIT

5)

The transmission control oil level should
only be checked at Abarth Dealership.

BATTERY MAINTENANCE

203) 204) 205) 206)

6)

To get the best service from a battery:

keep it securely mounted;
keep the top clean and dry;

154

07030601-121-002AB

155

07030901-121-001AB

173

keep terminals and connections

clean, tight, and coated with petroleum
jelly or terminal grease;

rinse off spilled electrolyte

immediately with a solution of water
and baking soda;

if the vehicle will not be used for an

extended time, disconnect the battery
leads and charge the battery every six
weeks.

NOTE

Every time the battery is reconnected
after being disconnected, it is
necessary to perform the following
procedure:

warm up the engine;
with the vehicle stationary, the engine

running and the transmission in the
neutral or N/P (for automatic
transmission) position, press the
accelerator down fully to bring the
engine speed to over 6000 rpm;

release the accelerator pedal and

wait for the engine to return naturally to
idling speed.

If this procedure is not performed, the

warning light could turn on: in this

case, contact Abarth Dealership.

IMPORTANT If, after the first press of
the accelerator pedal to bring the
engine to over 6000 rpm, another
follows immediately after without the
engine naturally reaching idling speed,

the learning procedure is invalidated
and the

warning light on the

instrument panel will turn on. If the
engine is not brought to over 6000 rpm,
or it is not warmed up, the control unit
will keep open the possibility to repeat
the described procedure.

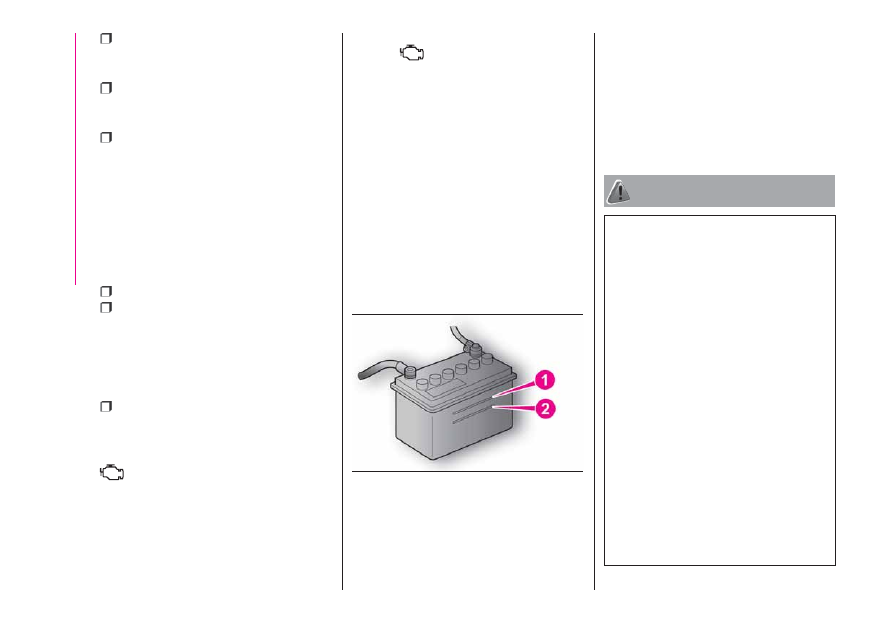

Inspecting electrolyte level

A low level of electrolyte fluid will cause
the battery to discharge quickly.

Inspect the electrolyte level at least
once a week. If it is low, remove the
caps and add enough distilled water to
bring the level between the upper and
lower level (1 fig. 156 = upper level / 2 =
lower level).

Do not overfill

.

Examine the specific gravity of the
electrolyte with a hydrometer, especially
during cold weather. If it is low,
recharge the battery.

Battery replacement

Contact Abarth Dealership for a battery
replacement purchase.

After replacing the battery, perform the
phonic wheel learning procedure
described in the “Battery maintenance”
chapter.

WARNING

194)

Never smoke when performing

operations in the engine compartment.
Flammable gases and fumes may be
present and risk igniting.

195)

Be very careful when working in the

engine compartment when the engine is
hot: you may get burned. Do not get too
close to the radiator cooling fan: the
electric fan may start; danger of injury.
Scarves, ties and other loose clothing
might be pulled by moving parts.

196)

If the engine oil is being topped up,

wait for the engine to cool down before
loosening the filler cap, particularly for
vehicles with aluminium cap (where
provided). IMPORTANT: risk of burns!

197)

Do not use a match or live flame in

the engine compartment. DO NOT ADD
COOLANT WHEN THE ENGINE IS HOT: a
hot engine is dangerous. If the engine has
been running, parts of the engine
compartment can become very hot. You
could be burned. Carefully inspect the
engine coolant in the coolant reservoir, but
do not open it.

156

07031202-ALL-001AB

174

MAINTENANCE

AND

CARE

198)

Do not remove either cooling system

cap when the engine and radiator are hot.
When the engine and radiator are hot,
scalding coolant and steam may shoot out
under pressure and cause serious injury.

199)

The cooling system is pressurized. If

necessary, only replace the cap with
another original one or the operation of the
system may be adversely affected. Do not
remove the reservoir cap when the engine
is hot: risk of burns.

200)

Do not travel with the windscreen

washer fluid reservoir empty: the washer
operation is essential for improving visibility.
Repeated operation of the system without
fluid could damage or cause rapid
deterioration of some system components.

201)

Certain commercial additives for

windscreen washer fluids are inflammable.
The engine compartment contains hot
components which may set it on fire.

202)

Brake fluid is poisonous and highly

corrosive. In the event of accidental
contact, immediately wash the affected
parts with water and mild soap. Then rinse
thoroughly. Call a doctor immediately if
swallowed.

203)

Battery fluid is poisonous and

corrosive. Avoid contact with the skin and
eyes. Keep open flames away from the
battery and do not use objects that might
create sparks: risk of explosion and fire.

204)

Using the battery with insufficient fluid

irreparably damages the battery and may
cause an explosion.

205)

If the vehicle must remain unused for

a long time at a very low temperature,
remove the battery and take it to a warm
place, to avoid freezing.

206)

When performing any operation on

the battery or near it, always protect your
eyes with special goggles.

207)

If the brake/clutch fluid level is low,

have the brakes inspected. A low
brake/clutch fluid level is dangerous. A low
level could indicate brake lining wear or a
brake system leak which could cause the
brakes to fail and lead to an accident.

208)

Use only windscreen washer fluid or

plain water in the reservoir. Using radiator
antifreeze as washer fluid is dangerous. If
sprayed on the windscreen, it will dirty the
windscreen, affect your visibility, and could
result in an accident.

IMPORTANT

39)

Be careful not to confuse the various

types of fluids while topping up: they are
not compatible with each other! Topping up
with an unsuitable fluid could severly
damage your vehicle.

40)

The oil level should never exceed the

MAX mark.

41)

Avoid allowing brake fluid, which is

extremely corrosive, to come into contact
with painted areas. Should it happen, wash
immediately with water.

IMPORTANT

4)

Used engine oil and oil filters contain

substances which are harmful to the
environment. You are advised to contact an
Abarth Dealership to have the oil and filters
changed.

5)

Used transmission fluid contains

substances that are harmful to the
environment. It is advisable to contact an
Abarth Dealership to have the fluid
changed.

6)

Batteries contain substances which are

very dangerous for the environment. For
battery replacement, contact an Abarth
Dealership.

175

BATTERY
RECHARGING

209) 210)

CAUTIONS

IMPORTANT The battery recharging
procedure is given as information only.
You are advised to contact an Abarth
Dealership to have this operation
carried out.

IMPORTANT Before recharging the
battery, turn off all accessories and stop
the engine.

IMPORTANT Charging should be slow
at a low ampere rating for
approximately 24 hours. Charging for a
longer time may damage the battery.

IMPORTANT Make sure that the cables
of the electrical system are correctly
reconnected to the battery, i.e. the
positive cable (+) to the positive
terminal and the negative cable (-) to
the negative terminal. The battery
terminals are marked with the positive
(+) and negative (-) symbols, and are
shown on the battery cover. The battery
terminals must also be corrosion-free
and firmly secured to the terminals. If a
“quick-type” battery charger is used
with the battery fitted on the vehicle,

before connecting it disconnect both
cables of the battery itself. Do not use a
“quick-type” battery charger to provide
the starting voltage.

IMPORTANT After reconnecting the
battery, perform the phonic wheel
learning procedure described in the
“Battery maintenance” in this chapter.

BATTERY CHARGING
PROCEDURE

Charge battery as follows:

remove the caps before recharging

the battery;

connect the charger cables to the

battery terminals, observing the polarity;

turn on the charger;
when finished, turn the charger off

before disconnecting the battery;

reconnect the negative battery

terminal.

WARNING

209)

Battery fluid is poisonous and

corrosive: avoid contact with skin and
eyes. The battery recharging operation
must be performed in a ventilated place,
away from naked flames or possible
sources of sparks to avoid the risk of
explosion and fire.

210)

Do not try to recharge a frozen

battery: it must be thawed first, otherwise it
may explode. If the battery was frozen,
have it inspected by specialized personnel
before recharging to check that the internal
elements are not damaged and that the
casing is not cracked, which causes the
risk of leakage of poisonous, corrosive
acid.

176

MAINTENANCE

AND

CARE

WHEELS AND TIRES

SAFETY INFORMATION

211) 212) 213)

42) 43)

Before embarking on a long trip, and
approximately every two weeks, check
the tire inflation pressure, including the
spare wheel, if present. Check the tires
when cold.

It is normal for the pressure to increase
when the vehicle is used due to tire
heating; for the correct tire inflation
pressure, see the “Wheels and tire
specifications” paragraph in the
“Technical specifications” chapter.

The tires must be replaced when the
tread is less than 1.6 mm thick.

REPLACING A TIRE

214)

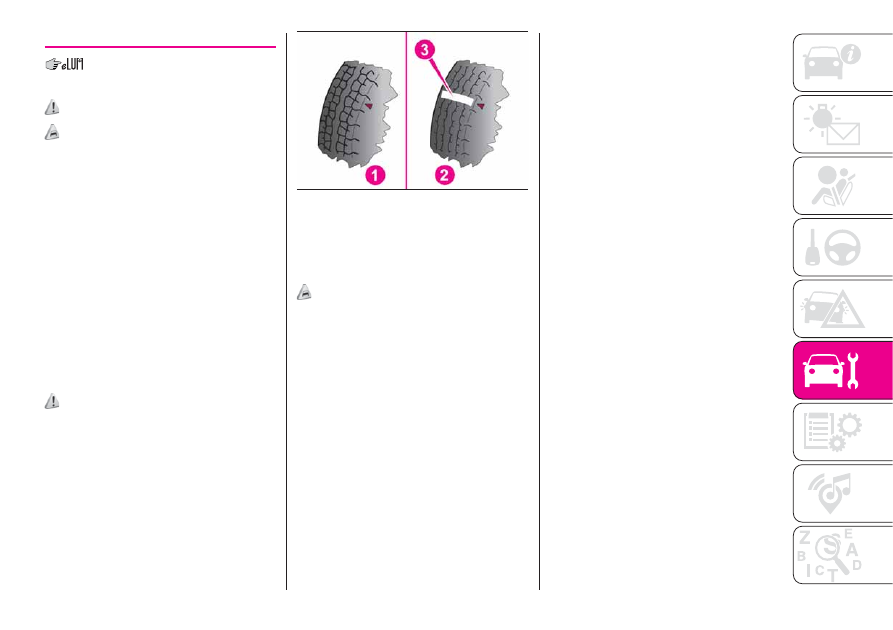

If a tire wears evenly, a wear indicator
will appear as a solid band across the
tread. Replace the tire when this
happens (see figure): 1: new tread/2:
worn tread (3 = tread wear indicator).

You should replace the tire before the
band crosses the entire tread.

SNOW CHAINS

44)

The snow chains may be applied only
to the rear wheel tires. Check the
tension of the snow chains after the first
few metres have been driven.

IMPORTANT Using snow chains with
tires with non-original dimensions may
damage the vehicle.

IMPORTANT Using different size or type
(M+S, snow, etc.) tires between front
and rear axle may adversely affect
vehicle driveability, with the risk of losing
control of the vehicle and resulting
accidents.

TIRE ROTATION
RECOMMENDATIONS

The single wheel will therefore operate
on a different axle and, where possible,
on the opposite side of the vehicle.

IMPORTANT The following rotation
methods must NOT be used with
one-way tires! This type of tires can
only be switched from the front axle to
the rear axle and vice versa, keeping
them on the same side of the vehicle.

IMPORTANT Rotate tires periodically.
Irregular tire wear is dangerous. To
equalize tread wear for maintaining
good performance in handling and
braking, rotate the tires every 10,000
km, or sooner if irregular wear
develops.

IMPORTANT Because your vehicle is
not equipped with a spare tire, you
cannot do a tire rotation safely with the
jack that comes with your vehicle.
Contact an Abarth Dealership for tire
rotation.

IMPORTANT Rotate unidirectional tires
and radial tires that have an
asymmetrical tread pattern or studs
only from front to rear, not from side to
side. Tire performance will be reduced if
rotated from side to side.

157

07031403-ALL-001AB

177

With limited-slip differential

Your vehicle is equipped with
limited-slip differential. Do not use the
following:

tires not of the designated size;
tires of different sizes or types at the

same time;

tires not sufficiently inflated.

If these instructions are not followed,
the rotation of the left and right wheels
will be different and will thus apply a
constant load on the limited-slip
differential. This will cause a
malfunction.

WARNING

211)

If the tires are “unidirectional”, do not

switch tires from the right-hand side of the
vehicle to the left-hand side, and vice
versa. This type of tires can only be
switched from the front axle to the rear axle
and vice versa, keeping them on the same
side of the vehicle.

212)

Travelling with partially or completely

flat tires can cause safety problems and
irreparable damages to the tire.

213)

Always use tires that are in good

condition. Driving with worn tires is
dangerous. Reduced braking, steering, and
traction could result in an accident.

214)

Replace all four tires at the same time.

Replacing just one tyre is dangerous. It
could cause poor handling and poor
braking resulting in loss of vehicle control.

215)

Always use wheels of the correct size

on your vehicle. Using a wrong-sized wheel
is dangerous. Braking and handling could
be affected, leading to loss of control and
an accident.

216)

Always inflate the tires to the correct

pressure. Overinflation or underinflation of
tires is dangerous. Adverse handling or
unexpected tire failure could result in a
serious accident (see “Tires” paragraph in
“Technical specification” chapter).

217)

Use only a FCA-genuine tire valve

cap. Use of a non-genuine part is
dangerous as the correct tire air pressure
cannot be maintained if the tire valve
becomes damaged. If the vehicle is driven
under this condition, the tire air pressure
will decrease which could result in a
serious accident. Do not use any part for
the tire valve cap that is not a FCA-genuine
part.

IMPORTANT

42)

Road holding depends also on the

correct tire inflating pressure.

43)

If the pressure is too low the tire

overheats and this can cause it serious
damage.

44)

Keep your speed down when snow

chains are fitted; do not exceed 50 km/h
(30 mph). Avoid potholes, steps and
pavements and avoid driving for long
distances on roads not covered with snow
to prevent damaging the vehicle and the
road surface.

BODYWORK

PRESERVING THE
PAINTWORK

45) 46)

7)

Touch up abrasions and scratches
immediately to prevent the formation of
rust.

To correctly wash the vehicle, follow
these instructions:

is the vehicle is washed remove the

aerial;

if high pressure jets or cleaners are

used to wash the vehicle, keep a
distance of at least 40 cm from the
bodywork to avoid damage or
alteration. Build up of water could
cause damage to the vehicle in the long
term;

wash the bodywork using a low

pressure jet of water if possible;

wipe a sponge with a slightly soapy

solution over the bodywork, frequently
rinsing the sponge;

rinse well with water and dry with a

jet of air or a chamois leather.

Dry the less visible parts (e.g. door
frames, bonnet, headlight frames, etc.)
with special care, as water may
stagnate more easily in these areas. Do
not wash the vehicle after it has been

178

MAINTENANCE

AND

CARE

left in the sun or with the bonnet hot:
this may alter the shine of the
paintwork.

Exterior plastic parts must be cleaned
in the same way as the rest of the
vehicle.

IMPORTANT Avoid parking under trees;
the resin dropped by trees makes the
paintwork go opaque and increases the
possibility of corrosion.

IMPORTANT Bird droppings must be
washed off immediately and thoroughly
as the acid they contain is particularly
aggressive.

Paint chipping

Paint chipping occurs when gravel
thrown in the air by another vehicle's
tires hits your vehicle.

Keeping a safe distance between you
and the vehicle ahead reduces the
chances of having your paint chipped
by flying gravel.

IMPORTANT In low temperatures a
vehicle's finish hardens. This increases
the chance of paint chipping.

IMPORTANT Chipped paint can lead to
rust forming on your vehicle. Before this
happens, repair the damage by using
FCA touch-up paint according to the
instructions in this section. Failure to

repair the affected area could lead to
serious rusting and expensive repairs.

Versions with opaque paint

(where provided)

Your vehicle could be equipped with an
exclusive opaque paint needing special
care for its preservation.

To correctly wash the vehicle, proceed
as follows:

wash the body using a low pressure

jet of water. Remember that the build
up of water can damage the car over a
period of time;

wipe a sponge with a slightly soapy

solution over the bodywork, frequently
rinsing the sponge;

rinse well with water and dry with a

jet of air or chamois leather, without
wiping localised areas repeatedly.

MAINTAINING THE
FINISH

Washing

To help protect the finish from rust and
deterioration, wash your vehicle
thoroughly and frequently, at least once
a month, with lukewarm or cold water.

IMPORTANT FCA is not responsible for
scratches caused by automatic car
washes or improper washing.
Scratches are more noticeable on
vehicles with darker paint finishes.

IMPORTANT Keep hands and scrapers
clear of the windscreen when the wiper
lever is in the AUTO position and the
ignition is switched ON as fingers could
be pinched or the wipers and wiper
blades damaged when the wipers
activate automatically. If you are going
to clean the windscreen, be sure the
wipers are turned off completely (when
it is most likely that the engine is left
running) this is particularly important
when clearing ice and snow.

IMPORTANT Do not spray water in the
engine compartment. Otherwise, it
could result in engine-starting problems
or damage to electrical parts.

IMPORTANT When washing and
waxing the vehicle, be careful not to
apply excessive force to any single area
of the vehicle bonnet. Otherwise, you
could dent the vehicle.

IMPORTANT Do not use automatic car
washing machines and car washing
devices using high water pressure.

IMPORTANT Make sure that the fuel
flap is closed and lock the doors.
Otherwise, the fuel flap may be
forcefully opened by water pressure
causing damage to the vehicle or fuel
flap.

179

IMPORTANT Do not use steel wool,
abrasive cleaners, or strong detergents
containing highly alkaline or caustic
agents on chromeplated or anodised
aluminium parts. This may damage the
protective coating; also, cleaners and
detergents may discolour or deteriorate
the paint.

Thoroughly rinse off all soap with
lukewarm or cold water. Do not allow
soap to dry on the finish.

218)

WARNING

218)

Dry off brakes that have become wet

by driving slowly, releasing the accelerator
pedal and lightly applying the brakes
several times until the brake performance
returns to normal. Driving with wet brakes
is dangerous. Increased stopping distance
or the vehicle pulling to one side when
braking could result in a serious accident.
Light braking will indicate whether the
brakes have been affected.

IMPORTANT

45)

In order to preserve the appearance of

the paint abrasive products and/or polishes
should not be used for cleaning the vehicle.

46)

Avoid washing with rollers and/or

brushes in washing stations. Wash the
vehicle only by hand using neutral pH
detergents; dry it with a wet chamois
leather. Abrasive products and/or polishes
should not be used for cleaning the car.
Bird droppings must be washed off
immediately and thoroughly as the acid
they contain is particularly aggressive.
Avoid (if at all possible) parking the vehicle
under trees; remove vegetable resins
immediately as, when dried, it may only be
possible to remove them with abrasive
products and/or polishes, which is highly
inadvisable as they could alter the typical
opaqueness of the paint. Do not use pure
windscreen washer fluid for cleaning the
front windscreen and rear window; dilute it
min. 50% with water. Only use pure screen
washer fluid when strictly necessary due to
outside temperature conditions.

IMPORTANT

7)

Detergents cause water pollution. Only

wash your vehicle in areas equipped to
collect and treat wastewater from this type
of activity.

INTERIORS

INTERIOR CARE

222) 223) 224)

If the vehicle interior becomes soiled by
any of the following, wipe it off
immediately using a soft cloth.

Leaving it uncleaned could cause
discolouration, stains, cracks, or
peeling of the coating, and it will make it
hard to wipe off later.

Beverage or fragrance
Grease or oil
Soiling

NOTE Do not wipe the interior using
alcohol, chlorine bleach, or organic
solvents such as thinner, benzene, and
petrol. Otherwise, it may cause
discolouration or stains.

NOTE Rubbing hard with a stiff brush or
cloth may cause damage.

180

MAINTENANCE

AND

CARE

SEATS AND FABRIC
PARTS

Seat belt maintenance

220) 221)

Clean the soiled area by lightly dabbing
it with a soft cloth soaked in a mild
detergent (approx. 5%) diluted with
water.

Wipe off the remaining detergent using
a cloth soaked in clean water and
wrung out well.

Before retracting seat belts which have
been pulled out for cleaning, dry them
off thoroughly and make sure there is
no remaining moisture on them.

NOTE Clean seat belts diligently if they
get dirty. Leaving them uncleaned will
make it dif cult to clean them later, and
it may affect the smooth retracting of
the seat belt.

PLASTIC PART
MAINTENANCE

47)

Instrument panel top maintenance

219)

Wipe the soiled area with a soft cloth
soaked in a mild detergent (approx. 5%)
diluted with water.

Wipe off the remaining detergent using
a cloth soaked in clean water and
wrung out well.

ALCANTARA PARTS

48)

Procedure for restoring Alcantara parts:

treat the surface using a microfibre

cloth moistened with mild Marseilles
soap and water, taking care to cover
the whole covered area, applying a
uniform light pressure (do not rub hard);

rinse and wring out the microfibre

cloth, and pass over the covered area
treated in the previous point again;

leave it to dry and brush it gently with

a soft brush.

WARNING

219)

Do not spray water into the vehicle

cabin. Spraying water into the vehicle cabin
is dangerous as electrical devices such as
the audio and switches could get wet
resulting in a malfunction or vehicle fire.

220)

If a seat belt appears frayed or has

abrasions, have it replaced by a
Dealership. If a seat belts is used under
such a condition, it cannot function at its
full capacity which could result in serious
injury or death.

221)

Use a mild detergent to remove

soiling from a seat belt. If organic solvents
are used for cleaning the seat belts or they
become stained or bleached, there is the
possibility of them becoming weakened
and as a result, they may not function at
their full capacity which could cause
serious injury or death.

222)

Never use flammable products, such

as petrol ether or rectified petrol to clean
the inside of the car. The electrostatic
charges which are generated by rubbing
during the cleaning operation may cause a
fire.

223)

Do not keep aerosol cans in the car:

they might explode. Aerosol cans must not
be exposed to a temperature exceeding
50°C. When the vehicle is exposed to
sunlight, the internal temperature can
greatly exceed this value.

224)

There must be no obstacles on the

floor underneath the pedals; make sure
that mats are always flat and do not
interfere with the pedals.

IMPORTANT

47)

Never use alcohol, petrols and

derivatives to clean the dashboard and
instrument panel lens.

48)

Do not use “hard” synthetic brushes as

they could damage the fabric beyond
repair. Do not perform partial, localised
restorations that could cause “aesthetic”
differences between treated and untreated
areas. Do not use alcohol or ketone-based
solvents.

181

TECHNICAL SPECIFICATIONS

Everything you may find useful for
understanding how your vehicle is
made and works is contained in this
chapter and illustrated with data, tables
and graphics.

For the enthusiasts and the technician,
but also just for those who want to
know every detail of their vehicle.

IDENTIFICATION DATA. . . . . . . . .183
ENGINE . . . . . . . . . . . . . . . . . .184
WHEEL AND TIRE
SPECIFICATIONS . . . . . . . . . . . .185
WEIGHTS . . . . . . . . . . . . . . . . .187
DIMENSIONS . . . . . . . . . . . . . .188
FLUID CAPACITIES . . . . . . . . . . .189
FLUIDS AND LUBRICANTS. . . . . .190
PERFORMANCE . . . . . . . . . . . .192
FUEL CONSUMPTION AND CO2
EMISSIONS. . . . . . . . . . . . . . . .193
PRESCRIPTIONS FOR HANDLING
THE VEHICLE AT THE END OF ITS
LIFE . . . . . . . . . . . . . . . . . . . .194

182

TECHNICAL

SPECIFICA

TIONS

IDENTIFICATION
DATA

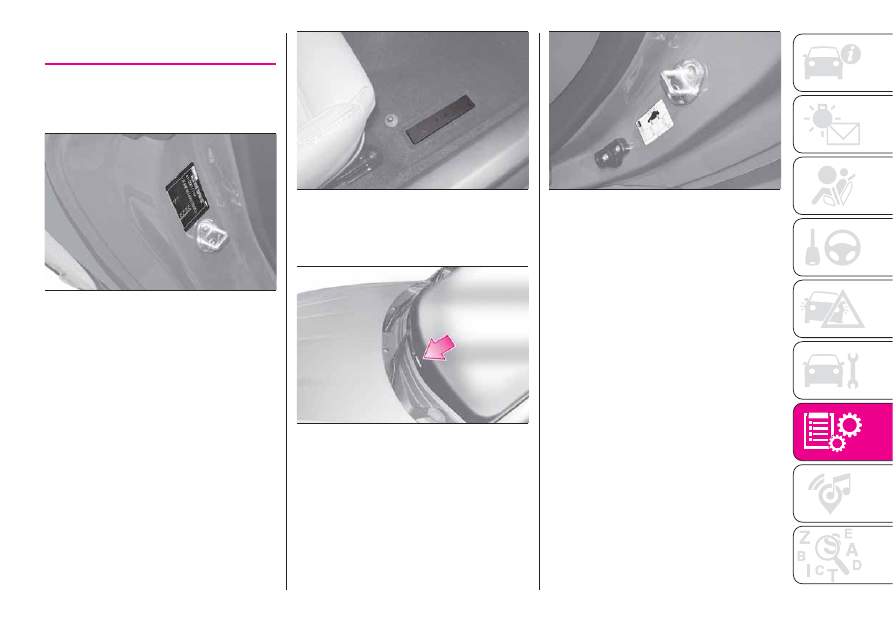

MODEL PLATE

Model plate is located on the left side of
door pillar (see figure).

CHASSIS NUMBER / VEHICLE
IDENTIFICATION NUMBER

(Ireland / U.K.)

Chassis number

: open the cover shown

in figure to check the chassis number.

Vehicle Identification Number

(see

figure).

TIRE PRESSURE LABEL

Tire pressure label is located on the left
side of door pillar for left-hand drive
versions fig. 161 or on the right side of
door pillar for right-hand drive versions.

ENGINE NUMBER

Engine number label is located on the
engine.

158

10010103-121-001AB

159

10010109-333-333AB

160

10010104-122-001AB

161

10010109-321-321AB

183
