WARNING

163)

Parking and other potentially

dangerous manoeuvres are, however,
always the driver’s responsibility. While
carrying out these manoeuvres, always
make sure that no people (especially
children) or animals are in the area
concerned. The camera is an aid for the
driver, but the driver must never allow
his/her attention to lapse during potentially
dangerous manoeuvres, even those
executed at low speeds. Always keep a
slow speed, so as to promptly brake in the
case of obstacles.

164)

Always adjust the picture quality of

the rear view monitor while the vehicle is
stopped: do not adjust the picture quality
of the rear view monitor while driving the
vehicle. Adjusting the picture quality of the
rear view monitor such as brightness,
contrast, color, and tint while driving the
vehicle is dangerous as it could distract
your attention from the vehicle operation
which could lead to an accident.

IMPORTANT

29)

It is vital, for correct operation, that the

camera is always kept clean and free from
mud, dirt, snow or ice. Be careful not to
scratch or damage the camera while
cleaning it. Avoid using dry, rough or hard
cloths. The camera must be washed using
clean water, with the addition of car
shampoo if necessary. In washing stations
which use steam or high-pressure jets,
clean the camera quickly, keeping the
nozzle more than 10 cm away from the
sensors. Do not apply stickers to the
camera.

TOWING TRAILERS

Your car is not designed for towing.

136

ST

AR

TING

AND

OPERA

TING

IN CASE OF EMERGENCY

A punctured tyre or a burnt-out bulb?

At times, a problem may interfere with
our journey.

The pages on emergencies can help
you to deal with critical situations
independently and with calm.

In an emergency we recommend that
you call the freephone number found in
the Warranty Booklet.

It is also possible to call the national or
international universal freephone
number to search for the nearest
Dealership.

HAZARD WARNING LIGHTS . . . . .138
REPLACING A BULB. . . . . . . . . .139
REPLACING FUSES . . . . . . . . . .147
TIRE SERVICE KIT . . . . . . . . . . .154
JUMP STARTING . . . . . . . . . . . .159
TOWING THE VEHICLE . . . . . . . .161
EMERGENCY TOWING . . . . . . . .163

137

HAZARD WARNING
LIGHTS

CONTROL

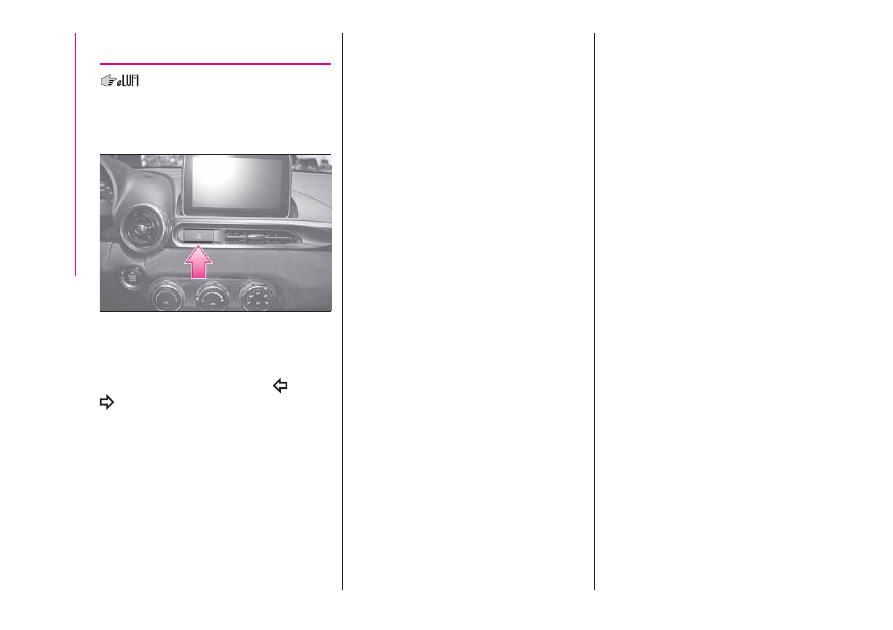

Press button fig. 109 to switch the
lights on/off.

Depress the hazard warning flasher and
all the direction indicators will flash. The
hazard warning indicator light

and

in the instrument cluster flash

simultaneously.

EMERGENCY STOP
SIGNAL SYSTEM

The system turns off when it determines
that the brake pedal is released or that
an emergency braking situation no
longer exists based on the reduced
vehicle speed.

If the system determines that such a
situation is occurring, it flashes all the
direction indicators rapidly to caution
the driver of the vehicle following behind
your vehicle of the sudden braking
situation.

This system is designed to determine
whether you are depressing the brake
pedal with greater force than during
normal braking such as in a situation
requiring emergency braking.

If you bring your vehicle to a complete
stop while all the direction indicators are
flashing rapidly, the rapid flashing of all
the direction indicators changes back
to the normal flashing pattern.

The emergency stop signal system
does not operate at vehicle speeds
under about 60 km/h.

If the brake pedal is depressed while
driving on slippery roads, the
emergency stop signal system could
operate causing all the direction and
lane change indicators to flash.

109

05031100-L12-001AB

138

IN

CASE

OF

EMERGENCY

REPLACING A BULB

GENERAL
INSTRUCTIONS

165) 166) 167) 168)

30) 31)

Before replacing a bulb check the

contacts for oxidation;

replace blown bulbs with others of

the same type and power;

after replacing a headlight bulb,

always check its alignment;

to replace the bulb, contact an

Abarth Dealership;

use the protective cover and carton

for the replacement bulb to dispose of
the old bulb promptly and out of the
reach of children;

when a light is not working, check

that the corresponding fuse is intact
before replacing the bulb. For the
location of fuses, refer to the paragraph
“If a fuse blows” in this chapter.

IMPORTANT When removing the lens
or light unit using a flathead
screwdriver, make sure that the flathead
screwdriver does not contact the
interior terminal. If the flathead
screwdriver contacts the terminal, a
short circuit may occur.

IMPORTANT When the weather is cold
or damp or after heavy rain or washing,
the surface of headlights or rear lights
may steam up and/or form drops of
condensation on the inside. This is a
natural phenomenon due to the
difference in temperature and humidity
between the inside and the outside of
the glass which does not indicate a
fault and does not compromise the
normal operation of lighting devices.
The mist disappears quickly when the
lights are turned on, starting from the
center of the diffuser, extending
progressively towards the edges.

139

Exterior light

Light bulbs

Type

Power

Front positions

(versions with Full-LED

headlights)

Full-LED

(*)

—

(versions with halogen headlights)

W5W

5 W

High-beams

(versions with Full-LED

headlights)

Full-LED

(*)

—

High-beam/Daytime Running
Lights (DRL)

(versions with halogen headlights)

H15

55/15 W

Daytime Running Lights (DRL)

(versions with Full-LED

headlights)

Full-LED

(*)

—

Low beams

(versions with Full-LED

headlights)

Full-LED

(*)

—

(versions with halogen headlights)

H11

55 W

Front direction indicator lights

WY21W

21 W

Side direction indicator lights

WY5W

(**)

5 W

Front fog lights

H11

55 W

Rear position lights

Full-LED

(*)

—

Stop lights

Full-LED

(*)

—

3

rd

stop

Full-LED

(*)

—

Rear direction indicator lights

WY21W

21 W

Rear fog light

W21W

21 W

Reverse light

W21W

21 W

Number plate lights

W5W

5 W

(*) LED is the abbreviation for Light Emitting Diode.
(**) Bulb replacement is not possible because it is built into the unit. Replace the unit.

140

IN

CASE

OF

EMERGENCY

Interior light

Light bulb

Category

Wattage

UNECE

(*)

Overhead light

10

—

Boot lid light

5

—

(*) UNECE stands for United Nations Economic Commission for Europe.

141

REPLACING EXTERIOR
LIGHT BULBS

Headlights (low beam)

(versions with halogen bulb)

Proceed as follows:

if you are changing the right bulb,

start the engine, turn the steering wheel
all the way to the right, and turn off
engine. If you are changing the left bulb,
turn the steering wheel to the left;

make sure the headlight switch is off;

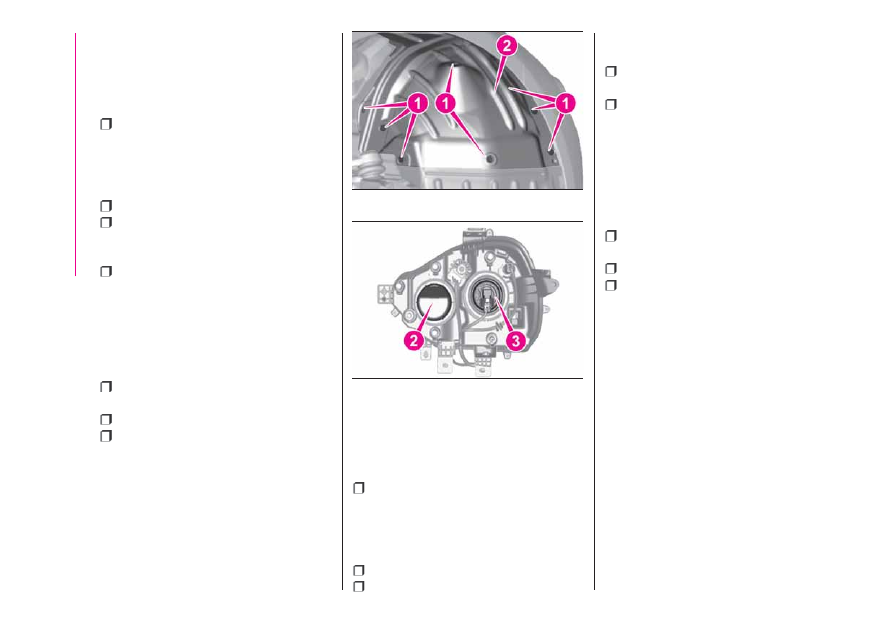

remove the fasteners 1 fig. 110 in the

seven locations and partially peel back
the mudguard 2;

turn the cover counterclockwise and

remove it (European High-beam) (3
fig. 111 = high beam / 4 = low beam),
disconnect the connector from the unit
by pressing the tab on the connector
with your finger and pulling the
connector;

turn the socket and bulb assembly

counterclockwise and remove it;

disconnect the bulb from the socket;
install the new bulb in the reverse

order of the removal procedure.

Headlights (high beam) with
Daytime Running Lights

(LED versions)

Proceed as follows:

if you are changing the right bulb,

start the engine, turn the steering wheel
all the way to the right, and turn off
engine. If you are changing the left bulb,
turn the steering wheel to the left;

make sure the headlight switch is off;
remove the fasteners 1 fig. 110 in the

seven locations and partially peel back
the mudguard 2;

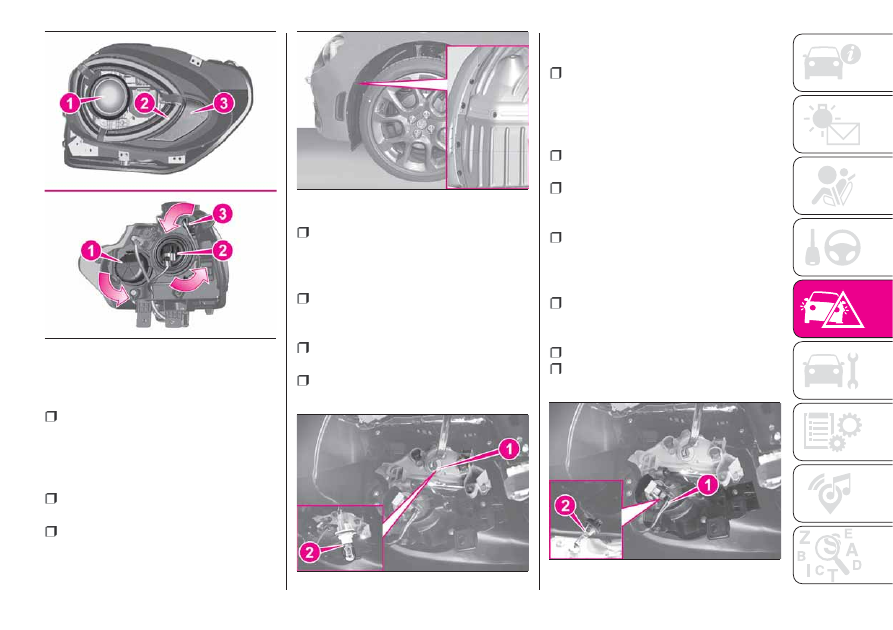

turn the socket and bulb assembly

counterclockwise and remove it;

turn the cover counterclockwise and

remove it (European High-beam) (1
fig. 112 = head lamp / 2 = position
lamp / 3 = Daytime Running Lights),
disconnect the connector from the unit
by pressing the tab on the connector
with your finger and pulling the
connector;

turn the socket and bulb assembly

counterclockwise and remove it;

disconnect the bulb from the socket;
install the new bulb in the reverse

order of the removal procedure.

110

08020499-000-003AB

111

08020499-000-002AB

142

IN

CASE

OF

EMERGENCY

Front direction indicator lights

Proceed as follows:

if you are changing the right bulb,

start the engine, turn the steering wheel
all the way to the right, and turn off
engine. If you are changing the left bulb,
turn the steering wheel to the left.

make sure the ignition is switched

off, and the headlight switch is off;

remove the fasteners in the five

locations fig. 113, and partially peel
back the mudguard;

disconnect the connector from the

unit by pressing the tab on the
connector with your finger and pulling
the connector;

turn the socket and bulb assembly 1

fig. 114 counterclockwise and remove
it;

disconnect the bulb 2 from the

socket;

install the new bulb in the reverse

order of the removal procedure.

Fog lights

Proceed as follows:

if you are changing the right bulb,

start the engine, turn the steering wheel
all the way to the right, and turn off
engine. If you are changing the left bulb,
turn the steering wheel to the left;

make sure the ignition is switched

off, and the headlight switch is off;

remove the fasteners in the five

locations and partially peel back the
mudguard;

disconnect the connector from the

unit by pressing the tab on the
connector with your finger and pulling
the connector;

turn the socket 1 fig. 115 and bulb

assembly counterclockwise, extract the
bulb 2 and remove it;

disconnect the bulb from the socket;
install the new bulb in the reverse

order of the removal procedure.

112

08020499-000-010AB

113

07031501-206-002AB

114

07031501-207-001AB

115

07031501-208-001AB

143

Brake lights / Tail lights

Go to an Abarth Dealership when the
replacement of this lights is necessary.

Side direction indicator lights

Proceed as follows:

make sure the ignition is switched

off, and the headlight switch is off;

if you are changing the right bulb,

start the engine, turn the steering wheel
all the way to the right, and turn off
engine. If you are changing the left bulb,
turn the steering wheel to the left;

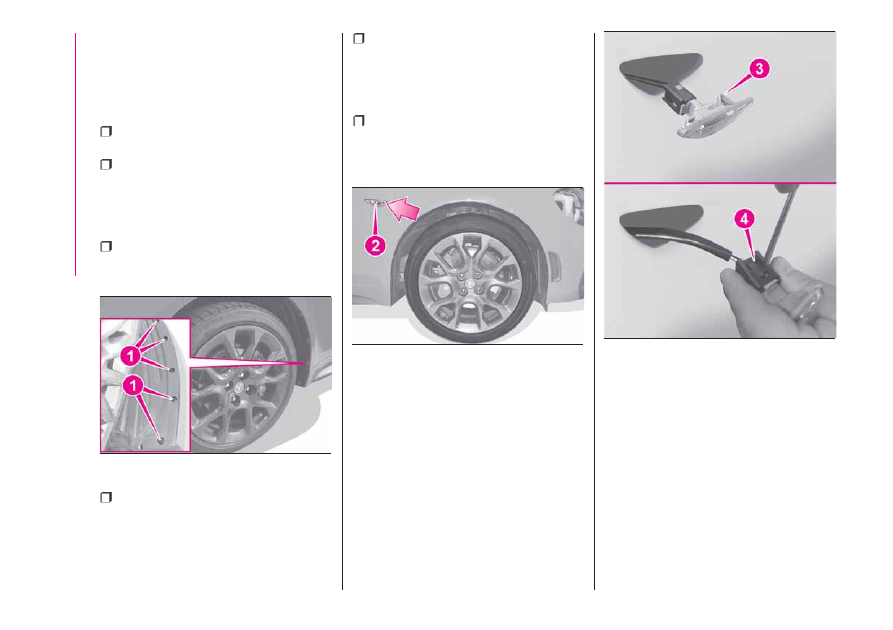

remove the fasteners in the five

locations 1 fig. 116 and partially peel
back the mudguard;

disconnect the electrical connector

from the bulb by pressing the tab on
the connector with your finger and
pulling the connector;

remove the unit 2 fig. 117 by

pressing the tab on the unit with your
finger and pulling the unit forward to
compress in the internal catch 3
fig. 118, then pull the cluster outwards;

lift up the device 4, and then remove

the cluster and install the new side
direction indicator unit in the reverse
order of the removal procedure.

116

08020499-000-011AB

117

07031501-210-001AB

118

07031501-211-001AB

144

IN

CASE

OF

EMERGENCY

Position lights

(LED versions)

Proceed as follows:

remove the fasteners in the seven

locations and partially peel back the
upper side of the mudguard;

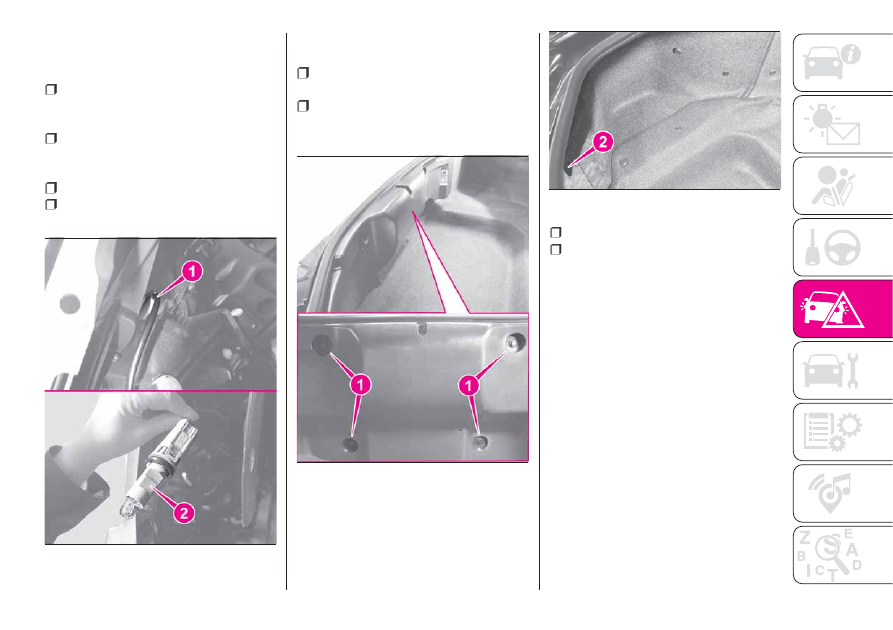

turn the socket 1 fig. 119 and bulb

assembly 2 counterclockwise and
remove it;

disconnect the bulb from the socket;
install the new bulb in the reverse

order of the removal procedure.

Rear direction indicator lights

Proceed as follows:

remove the retainers 1 fig. 120 and

the boot lid end trim;

remove the retainers 2 fig. 121 and

then partially peel back the boot lid side
trim;

disconnect the connector 3 fig. 121;
remove a screw 4 fig. 123 and the

two nuts 5;

119

08070604-123-100AB

120

07031501-212-002AB

121

07031501-214-001AB

145

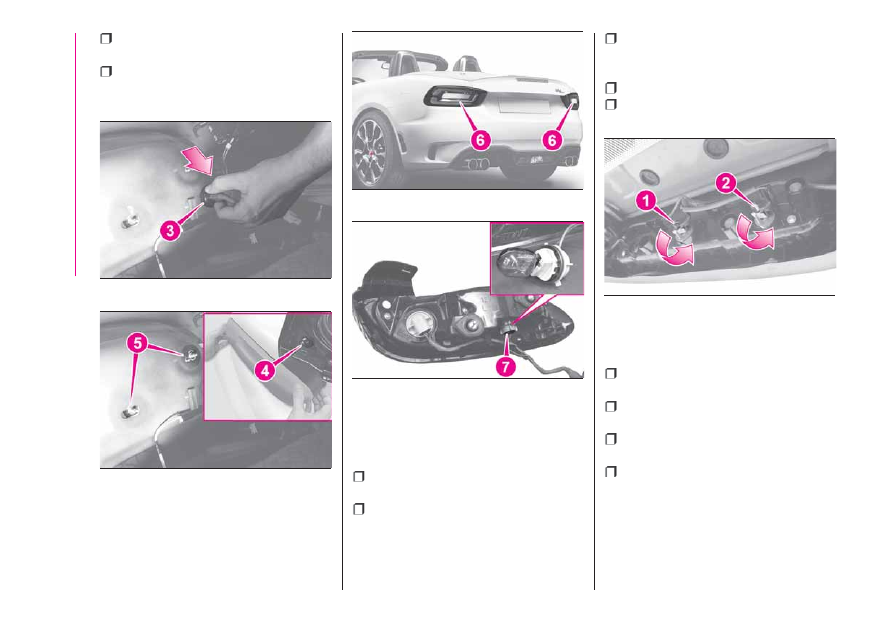

pull the unit rearward 6 fig. 124 to

remove it;

turn the socket and bulb assembly 7

fig. 125 counterclockwise and remove
it.

Reverse light / Rear fog light

(where provided)

Proceed as follows:

make sure the ignition is switched

off, and the headlight switch is off;

disconnect the electrical connector

from the bulb by pressing the tab on
the connector with your finger and
pulling the connector;

turn the socket and bulb assembly

counterclockwise and remove it: 1 =
reverse light / 2 = rear fog light;

disconnect the bulb from the socket;
install the new bulb in the reverse

order of the removal procedure.

Number plate lights

Proceed as follows:

make sure the ignition is switched

off, and the headlight switch is off;

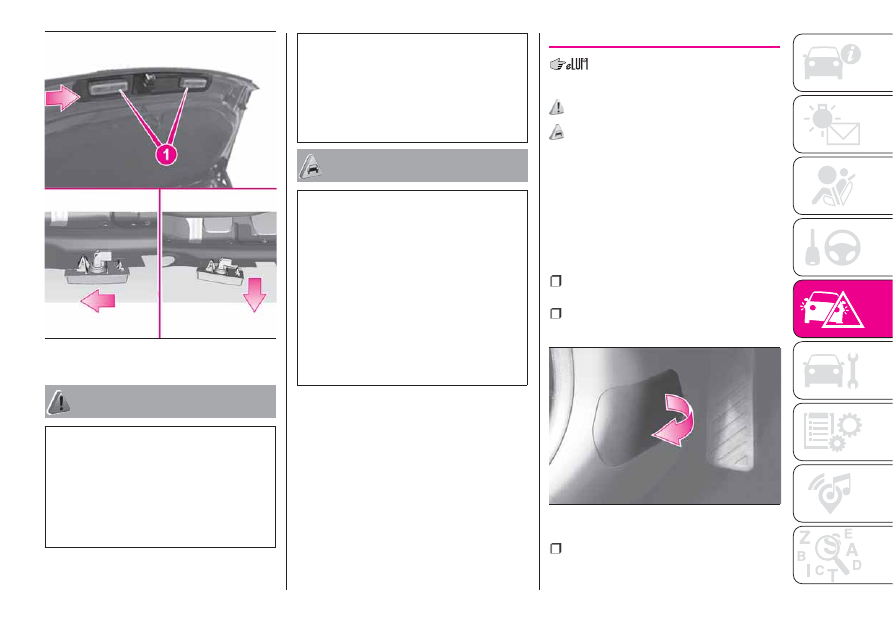

slide the unit 1 fig. 127 as shown in

the figure to remove it,

disconnect the electrical connector

from the unit;

install the new unit in the reverse

order of the removal procedure.

122

07031501-213-001AB

123

07031501-215-001AB

124

07031501-216-001AB

125

07031501-203-002AB

126

08020499-000-012AB

146

IN

CASE

OF

EMERGENCY

WARNING

165)

Changes or repairs to the electrical

system carried out incorrectly and without
due consideration for the technical
specifications of the system may lead to
malfunctioning and generate a fire hazard.

166)

Before replacing the bulb, wait for the

exhaust ducts to cool down: DANGER OF
SCALDING!

167)

Halogen bulbs contain pressurised

gas, in the case of breakage they may
burst causing glass fragments to be
projected outwards.

168)

Only replace bulbs when the engine is

off. Also ensure that the engine is cold, to
prevent the risk of burns.

IMPORTANT

30)

Where possible, it is advisable to have

bulbs changed at Abarth Dealership.
Proper operation and direction of the
external lights are essential for driving in
safety and comply with law.

31)

Halogen bulbs must be handled

holding the metallic part only. Touching the
transparent part of the bulb with your
fingers may reduce the intensity of the
emitted light and even reduce the lifespan
of the bulb. In the event of accidental
contact, wipe the bulb with a cloth
moistened with alcohol and let the bulb dry

REPLACING FUSES

GENERAL INFORMATION

169) 170) 171) 172) 173)

32) 33)

Fuse location

Fuses are grouped together in two fuse
boxes located on the left side of the
vehicle and under the bonnet.

FUSES ON THE LEFT
SIDE OF THE VEHICLE

Proceed as follows:

make sure the ignition is switched

off, and other switches are off;

open the fuse panel cover

fig. 128 (located near the door);

press retaining clip and remove

protection cover;

127

07031501-220-001AB

128

07031601-121-001AB

147

pull the fuse straight out with the fuse

puller provided on the fuse block
located in the engine compartment
fig. 129;

inspect the fuse and replace it if it is

blown;

insert a new fuse of the same

amperage rating, and make sure it fits
tightly. If it does not fit tightly, contact an
Abarth Dealership. If you have no spare
fuses, borrow one of the same rating
from a circuit not essential to vehicle
operation, such as the AUDIO or
OUTLET circuit;

reinstall the cover and make sure that

it is securely installed.

IMPORTANT Always replace a fuse with
a genuine FCA fuse or equivalent of the
same rating. Otherwise you may
damage the electric system.

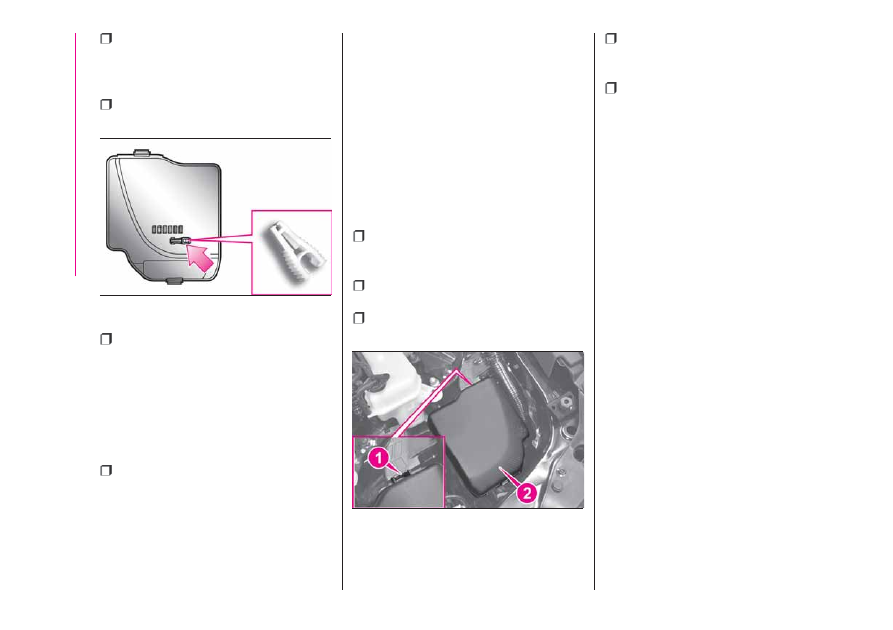

FUSES UNDER THE
BONNET

Make sure the ignition is switched off,
and other switches are off and remove
the fuse block cover. If the lock is
forcefully opened, the fuse block cover
may come in contact with the frame
when it is removed and become
scratched.

When removing the cover, remove it
slowly according to the following
procedure:

disengage the rear lock 1 fig. 130 by

pressing down on the front tab with
your fingers;

remove the front tab while slightly

lifting the front of the cover 2;

remove the cover while lifting it and

sliding it to the rear;

if any fuse but the MAIN fuse is

blown, replace it with a new one of the
same amperage rating;

reinstall the cover and make sure that

it is securely installed.

129

07031601-122-001AB

130

07031601-123-001AB

148

IN

CASE

OF

EMERGENCY

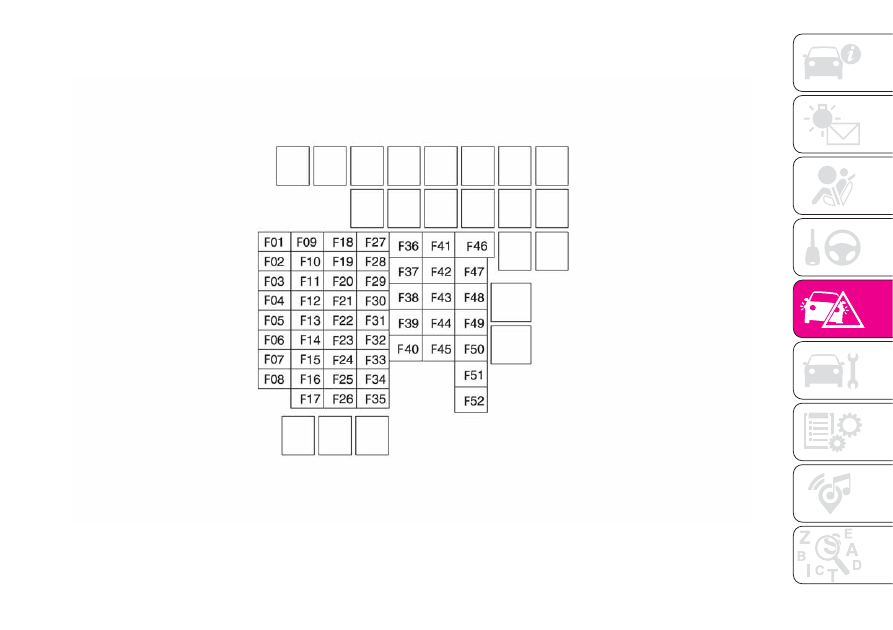

FUSE BLOCK (ENGINE COMPARTMENT)

131

07031602-121-001

149

DESCRIPTION

FUSE RATING

PROTECTED COMPONENT

F03

HORN2

7.5 A

Horn

F06

—

—

—

F07

INTERIOR

15 A

Overhead light

F09

AUDIO2

15 A

Audio system

F10

METER1

10 A

Instrument cluster

F11

SRS1

7.5 A

Air bag

F12

—

—

—

F13

RADIO

7.5 A

Audio system

F17

AUDIO1

25 A

Audio system

F18

A/C MAG

7.5 A

Air conditioner

F20

AT

15 A

Transmission control system (where provided)

F21

D LOCK

25 A

Power door locks

F22

H/L RH

20 A

Headlight (RH)

F24

TAIL

20 A

Taillights/Number plate lights/Position lights

F25

DRL

15 A

Daylight Running Lights

F26

ROOM

25 A

Overhead light

F27

FOG

15 A

Fog lights

F28

H/CLEAN

20 A

Headlight washer (where provided)

F29

STOP

10 A

Stop lights/Rear fog light (where provided)

F30

HORN

15 A

Horn

F31

H/L LH

20 A

Headlight (LH)

F33

HAZARD

15 A

Hazard warning flashers/Direction indicators lights

F36

WIPER

20 A

Windscreen wipers

150

IN

CASE

OF

EMERGENCY

DESCRIPTION

FUSE RATING

PROTECTED COMPONENT

F37

CABIN + B

50 A

For protection of various circuits

F38

—

—

—

F39

—

—

—

F42

EVPS

30 A

—

F43

FAN1

30 A

Cooling fan

F44

FAN2

40 A

Cooling fan

F47

DEFOG

30 A

Rear window defogger

F48

IG2

30 A

For protection of various circuits

F50

HEATER

40 A

Air conditioner

F51

—

—

—

F52

—

—

—

151
