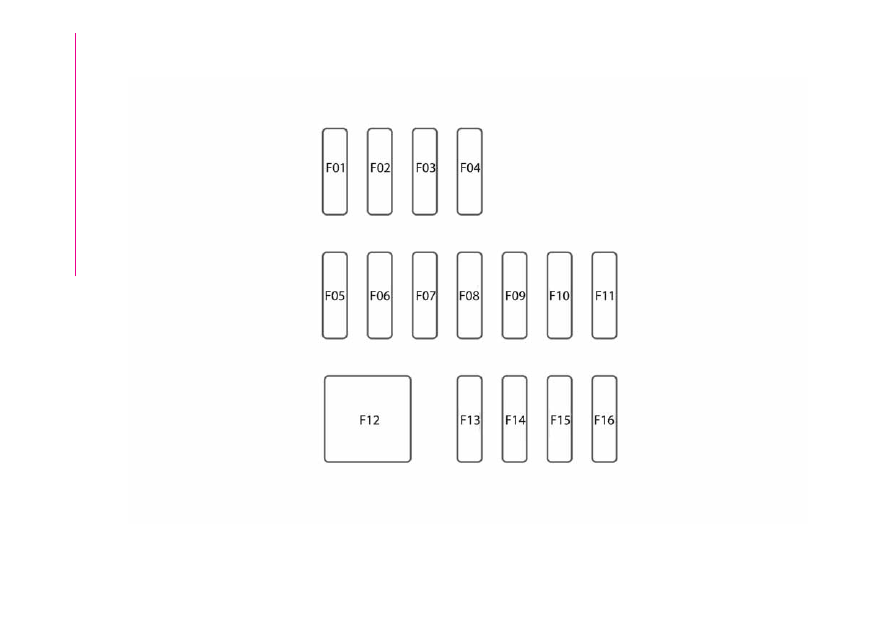

FUSES ON THE LEFT SIDE OF THE VEHICLE

132

07031602-03F-002

152

IN

CASE

OF

EMERGENCY

DESCRIPTION

FUSE RATING

PROTECTED COMPONENT

F01

RHT R

30 A

—

F02

RHT L

30 A

—

F03

—

—

—

F04

—

—

—

F05

F.OUTLET

15 A

Accessory sockets

F06

—

—

—

F07

AT IND

7.5 A

AT shift indicator (where provided)

F08

MIRROR

7.5 A

Power control mirror

F09

R_DECK R

30 A

—

F10

R_DECK L

30 A

—

F11

F.WASHER

15 A

Windscreen washer

F12

P.WINDOW

30 A

Power windows

F13

—

—

—

F14

SRS2/ESCL

15 A

Electronic steering lock

F15

SEAT WARM

20 A

Seat warmer

F16

M.DEF

7.5 A

—

153

WARNING

169)

If the fuse blows again contact an

Abarth Dealership.

170)

Never replace a fuse with another

with a higher amp rating; DANGER OF
FIRE.

171)

Contact an Abarth Dealership if a

safety system (airbags, brakes), power unit
system (engine, gearbox) or steering
system general protection fuse blows.

172)

Do not replace the main fuse and

multiplex slow blow fuse by yourself.
Contact an Abarth Dealership to perform
the replacement. Replacing these fuses by
yourself is dangerous because they are
high current fuses. Incorrect replacement
could cause an electrical shock or a short
circuit resulting in a fire.

173)

Before replacing a fuse, make sure

that the ignition device is in OFF position
and that all the other services are switched
off and/or deactivated.

IMPORTANT

32)

Never replace a fuse with metal wires

or anything else.

33)

If it is necessary to wash the engine

compartment, take care not to directly hit
the junction unit and the window wiper
motors with the water jet.

TIRE SERVICE KIT

(where provided)

174) 175) 176) 177) 178) 179) 180)

3)

TOOL STORAGE

Your vehicle is not equipped with a
spare tire, jack and wheel brace. For
details, contact an Abarth Dealership.

Tools are stored in the locations
illustrated in fig. 133:

1

: jack lever;

2

: towing eyelet

Inside the boot lid is also located the
emergency flat tire repair kit.

TIRE SERVICE STORAGE

The tire service kit is located inside the
boot lid fig. 134.

IMPORTANT Your vehicle is not
equipped with a spare tire. In the event
of a flat tire, use the tire service kit to
repair the tire temporarily. When doing
the repair, refer to the instructions
included in the tire service kit. If an
emergency repair was performed on a
flat tire using the tire service kit, contact
an Abarth Dealership, repair or replace
the tire as soon as possible.

TIRE SERVICE KIT
COMPONENTS AND
OPERATION

The tire service kit includes the
following items:

tire sealant;
compressor;
valve core tool;
injection hose;
spare valve core;
speed restriction sticker;
instruction handbook.

133

08020100-733-733AB

134

08020202-121-003AB

154

IN

CASE

OF

EMERGENCY

TIRE SERVICE USAGE
PRECAUTIONS

Note

The tire sealant cannot be reused.

Purchase new tire sealant at an Abarth
Dealership.

The tire service kit cannot be used in

the following cases. Consult an Abarth
Dealership:

– the period of effective use for the

tire sealant has expired (the period
of effectiveness is indicated on the
bottle label);

– the tear or puncture exceeds about

4 mm;

– the damage has occurred to an

area of the tire other than the tread;

– the vehicle has been driven with

nearly no air remaining in the tire;

– the tire has come off the wheel rim;
– damage to the wheel rim has

occurred;

– the tire has two or more punctures.

SEALING A TIRE WITH
TIRE SERVICE

Proceed as follows:

move the vehicle off the right-of-way

to a safe place on a level and hard
surface where the vehicle does not
obstruct traffic;

shift the shift lever to the 1 or

Reverse (R) position (manual
transmission), and shift the selector
lever to the P position (automatic
transmission);

apply the parking brake with the

brake pedal depressed and turn off the
engine;

if necessary, flash the hazard warning

lights and set up the roadside
emergency triangle;

unload passengers and cargo and

remove the tire service kit;

shake the tire sealant well.

IMPORTANT If the bottle is shaken after
the injection hose is screwed on, tire
sealant could spray out from the
injection hose. Tire sealant contacting
clothing or other objects may be
impossible to remove. Shake the bottle
before screwing on the injection hose.

IMPORTANT The sealant hardens easily
and injecting it will be difficult under
cold weather conditions (0°C or below).
Warm the sealant inside the vehicle to
facilitate injection.

remove the cap 1 from the bottle 2

fig. 135. Screw on the injection hose
3 with the bottle's inner cap left on to
break the inner cap;

remove the valve cap 4 fig. 136 from

the flat tire. Press the back of a valve
core tool 6 to the core of the tire valve
5 and bleed all the remaining air;

135

08020202-03A-003AB

155

IMPORTANT If there is air remaining in
the tire when the valve core is removed,
the valve core could fly out. Remove
the valve core carefully.

turn the valve core 7 counter

clockwise with the valve core tool 8 and
remove the valve core fig. 137;

IMPORTANT Store the valve core in a
place where it will not get dirty.

insert the injection hose 9

fig. 138 into the valve 10;

hold the bottom of the bottle upright

11 fig. 139, squeeze the bottle with
your hands, and inject the entire
amount of tire sealant into the tire;

pull out the injection hose from the

valve fig. 140;

reinsert the valve core 12 into the

valve 13 and turn it clockwise to install.

NOTE The tire sealant cannot be
reused. Purchase a new tire sealant kit
at an Abarth Dealership.

NOTE Do not throw away the empty
tire sealant bottle after use. Return the
empty tire sealant bottle to an Abarth
Dealership when replacing the tire. The
empty tire sealant bottle will need to be
used to extract and dispose of the used
sealant from the tire.

after that, install the injection hose to

the tab 14 fig. 141 of the bottle to
prevent leakage of any remaining
sealant;

adhere the speed restriction sticker

to an area where it can be viewed easily
by the driver;

pull out the air compressor hose and

the air compressor plug from the air
compressor 15 fig. 142;

install the air compressor hose 16 to

136

08020202-03A-004AB

137

08020202-03A-005AB

138

08020202-03A-006AB

139

08020202-03A-008AB

140

08020202-03A-007AB

156

IN

CASE

OF

EMERGENCY

the tire valve 17 fig. 143;

insert the air compressor plug into

the accessory socket 18 fig. 144 inside
the vehicle and switch the ignition to
ACC;

turn the air compressor switch on

and inflate the tire carefully to the
correct inflation pressure;

IMPORTANT When inserting the air
compressor plug into or removing it
from the accessory socket, make sure
that the air compressor switch is off.
When turning the air compressor on/off,
use the air compressor switch.

NOTE Check the tire inflation pressure
label driver's door frame for the correct
tire inflation pressure.

NOTE Do not operate the air

compressor for a continuous
10 minutes or longer because using it
for long periods could cause a
malfunction.

NOTE If the tire inflation pressure does
not increase, repair of the tire is not
possible. If the tire does not reach the
specified tire inflation pressure within
10 minutes, it may have received
extensive damage. In this case, the
repair using the tire service kit was not
successful. Contact an Abarth
Dealership.

If the tire has been over-inflated, loosen
the screw cap on the air compressor
and bleed some of the air out;

when the tire inflates to the specified

tire inflation pressure, turn the air
compressor switch off, turn the sleeve
of the air compressor hose to the left,
and pull it out of the tire valve;

install the tire valve cap;
put the tire service kit into the boot;
start driving immediately to spread

the sealant in the tire.

IMPORTANT Carefully drive the vehicle
at a speed of 80 km/h or less. If the
vehicle is driven at a speed of 80 km/h
or more, the vehicle may vibrate.

If the tire is not properly inflated, the

warning light will illuminate.

after driving the vehicle for about

10 minutes or 5 km (3 miles), connect

141

08020202-03A-009AB

142

08020202-36A-004AB

143

08020202-03A-00BAB

144

08020202-124-001AB

157

the air compressor to the tire and check
the tire inflation pressure using the tire
pressure gauge on the air compressor.
If the tire inflation pressure is lower than
the specified tire inflation pressure, turn
the air compressor on and wait until it
reaches the specified tire inflation
pressure;

the emergency flat tire repair is

completed successfully if the tire
inflation pressure does not decrease.
Carefully drive the vehicle to the nearest
Abarth Dealership and have the flat tire
replaced. Replacement with a new tire
is recommended. If the tire is to be
repaired or reused, contact an Abarth
Dealership.

IMPORTANT Before checking the tire
inflation pressure using the tire pressure
gauge, turn the air compressor switch
off.

NOTE

If an emergency flat tire repair has

been performed using the tire service
kit, FCA recommends that the tire be
replaced with a new one as soon as
possible. If the tire is to be repaired or
reused, contact an Abarth Dealership.

The wheel can be reused if the

sealant adhering to it is removed.
However, replace the valve with a new
one.

REPLACING THE BOTTLE

Inspect the tire service kit at regular
intervals.

Check the tire sealant period of
effective use. Check the operation of
the tire compressor.

IMPORTANT The tire sealant has a
period of effective use. Check the
period of effective use indicated on the
bottle label and do not use it if it has
expired. Have the tire sealant replaced
at an Abarth Dealership before the
period of effective use has expired.

WARNING

174)

Punctures on the sides of the tire may

not be repaired. Do not use the kit if the tire
was damaged as a result of being used
when underinflated.

175)

Do not adhere the speed restriction

sticker to the padded area on the steering
wheel. Adhering the speed restriction
sticker to the padded area on the steering
wheel is dangerous because the air bag
may not operate (deploy) normally resulting
in serious injury. In addition, do not adhere
the sticker to areas where warning lights or
the speedometer cannot be viewed.

176)

If the tire inflation pressure has

decreased below 130 kPa (1.3 kgf/cm

2

or

bar, 18.9 psi), stop driving and contact a
Dealership. The repair using the emergency
at tire repair kit was not successful. If you
see a decrease in the tire inflation pressure,
stop driving. Contact a Dealership.

177)

You must always indicate that the tyre

was repaired using the kit. Give the booklet
to the technicians who will be handling the
tire that was treated using the kit.

178)

Repairs are not possible in the case of

damage to the wheel rim (bad groove
distortion causing air loss). Do not remove
foreign bodies (screws or nails) from the
tire.

179)

The information required by the

applicable regulation is indicated on the tire
service kit package label. Compliance with
the indications on the label is an essential
condition to ensure the safety and the
effectiveness of the tire service kit. Carefully
read the label before use, avoid improper
use. Tire service kit is subject to expiration
and must be replaced periodically. The kit
should be used by adults and cannot be
used by children.

180)

Do not allow children to touch the tire

sealant: ingestion of tire sealant is
dangerous. In the event tire sealant is
accidentally swallowed, drink large
amounts of water immediately and seek
medical assistance. Tire sealant that
comes into contact with the eyes and skin
is dangerous. If tire sealant enters the eyes
or contacts the skin, flush immediately with
large amounts of water and seek medical
assistance.

158

IN

CASE

OF

EMERGENCY

IMPORTANT

3)

Dispose of the bottle and the sealant

liquid properly. Have them disposed of in
compliance with national and local
regulations.

JUMP STARTING

PREPARATIONS FOR
JUMP STARTING

181) 182) 183) 184) 185) 186) 187) 188) 189) 190)

34)

Jump-starting is dangerous if done
incorrectly. So follow the procedure
carefully fig. 145. If you feel unsure
about jump-starting, we strongly
recommend that you have a competent
service technician do the work.

IMPORTANT When using booster
battery is used, comply with the
utilisation and precaution instructions
specified by the producer.

IMPORTANT Do not use the booster
battery or any other source of external
supply with a voltage above 12 V: the
battery, the starter, the alternator and
the electrical system of the vehicle
could be damaged. You can damage a
12 V starter, ignition system, and other
electrical parts beyond repair with a
24 V power supply (two 12 V batteries
in series or a 24 V motor generator set).

145

08030100-121-001-1AB

159

IMPORTANT Do not attempt jump
starting if the battery is wet. The battery
could break and explode!

JUMP-STARTING
PROCEDURE

IMPORTANT If the procedure below is
carried out incorrectly can cause severe
injuries to people or damage the
recharging system of one or both
vehicles. Carefully follow the
instructions given below.

Proceed as follows to carry out a jump
starting:

remove the battery cover fig. 146;
make sure the booster battery is

12 V and that its negative terminal is
grounded;

if the booster battery is in another

vehicle, do not allow both vehicles to
touch. Turn off the engine of the vehicle
with the booster battery and all
unnecessary electrical loads in both
vehicles;

connect the jumper leads in the

exact sequence as in “Preparations for
jump starting” paragraph:

– connect one end of a lead to the

positive terminal on the discharged
battery;

– attach the other end to the positive

terminal on the booster battery;

– connect one end of the other lead

to the negative terminal of the
booster battery;

– connect the other end to the

ground point indicated in the
illustration away from the
discharged battery.

start the engine of the booster

vehicle and run it a few minutes. Then
start the engine of the other vehicle;

when finished, carefully disconnect

the leads in the reverse order as
previously described;

if the battery cover has been

removed, install it in the reverse order of
removal.

IMPORTANT Verify that the covers are
securely installed.

IMPORTANT Perform the phonic wheel
learning procedure described in the
“Battery maintenance” section (see the
“Maintenance and care” chapter).

WARNING

181)

Before opening the bonnet, make

sure that the engine is off and that the
ignition switch is in OFF position. During
refuelling, make sure that the engine is off
(and that the ignition switch is in OFF
position).

182)

Do not get too close to the radiator

cooling fan: the electric fan may start;
danger of injury. Pay attention to scarves,
ties and other loose clothing which might
be pulled by moving parts.

183)

Remove any metal objects (e.g. rings,

watches, bracelets), that might cause an
accidental electrical contact and cause
serious injury.

184)

Batteries contain acid which may

burn skin and eyes. Batteries produce
hydrogen, which is easily flammable and
explosive. Thus keep away flames or
devices which may cause sparks.

146

08030100-122-001AB

160

IN

CASE

OF

EMERGENCY

185)

Do not allow the positive (+) terminal

to contact any other metal object that
could cause sparks. Flames and sparks
near open battery cells are dangerous.
Hydrogen gas, produced during normal
battery operation, could ignite and cause
the battery to explode. An exploding
battery can cause serious burns and
injuries. When working near a battery, do
not allow metal tools to contact the positive
(+) or negative (–) terminal of the battery.

186)

Keep all flames, including cigarettes,

and sparks away from open battery cells.
Flames and sparks near open battery cells
are dangerous. Hydrogen gas, produced
during normal battery operation, could
ignite and cause the battery to explode. An
exploding battery can cause serious burns
and injuries.

187)

Do not jump-start a frozen battery or

one with a low fluid level. Jump-starting a
frozen battery or one with a low fluid level is
dangerous. It may rupture or explode,
causing serious injury.

188)

Route the jumper leads away from

parts that will be moving. Connecting a
jumper lead near or to moving parts
(cooling fans, belts) is dangerous. The lead
could get caught when the engine starts
and cause serious injury.

189)

Never tow a vehicle to start it. Towing

a vehicle to start it is dangerous. The
vehicle being towed could surge forward
when its engine starts, causing the two
vehicles to collide. The occupants could be
injured.

190)

Connect the negative lead to a good

ground point (see figure) away from the
battery. Connecting the end of the second
jumper lead to the negative (–) terminal of
the discharged battery is dangerous. A
spark could cause the gas around the
battery to explode and injure someone.

IMPORTANT

34)

Do not connect the cable to the

negative terminal (–) of the flat battery. The
following spark could lead to battery
explosion and cause serious harm. Only
use the specific earth point; do not use any
other exposed metallic part.

TOWING THE
VEHICLE

ATTACHING THE TOW
HOOKS

35) 36) 37)

Proceed as follows:

remove the towing eyelet and the

wheel brace from the luggage
compartment;

wrap a flathead screwdriver or similar

tool with a soft cloth to prevent damage
to a painted bumper, and open the cap
located on the front 1 fig. 147 or rear
bumper 2 fig. 148.

147

08060203-121-001AB

161

IMPORTANT Do not use excessive
force as it may damage the cap or
scratch the painted bumper surface.

NOTE Remove the cap completely and
store it so as not to lose it.

securely install the towing eyelet

using the wheel brace or equivalent
front fig. 149 and rear fig. 150;

hook the towing rope to the towing

eyelet.

IMPORTANT If the towing eyelet is not
securely tightened, it may loosen or
disengage from the bumper when
towing the vehicle. Make sure that the
towing eyelet is securely tightened to
the bumper.

IMPORTANT Be careful not to damage
the towing eyelet and towing hook,
vehicle body, or transmission system
when towing under the following
conditions:

do not tow a vehicle heavier than yours;
do not suddenly accelerate your vehicle

as it will apply a severe shock to the towing
eyelet and towing hook or rope;

do not attach any rope other than to the

towing eyelet and towing hook.

IMPORTANT The towing eyelet should
be used in an emergency (to get the
vehicle out of a ditch or a snow bank,
for example).

IMPORTANT When using the towing
eyelets, always pull the lead or chain in
a straight direction with respect to the
eyelet. Never apply a sideways force.

IMPORTANT When towing with chain
or lead, wrap the chain or lead with a
soft cloth near the bumper to prevent
damage to the bumper.

IMPORTANT

35)

Before starting towing operations, put

the ignition switch to OFF position.

36)

Before tightening the tow hook, clean

the threaded housing thoroughly. Make
sure that the tow hook is fully fastened in
the housing before towing the vehicle.

37)

The front and rear tow hooks should be

used only for emergencies on the road. You
are allowed to tow the vehicle for short
distances using an appropriate device in
accordance with the highway code (a rigid
bar), to move the vehicle on the road in
readiness for towing or transport via a
breakdown vehicle. Tow hooks MUST NOT
be used to tow vehicles off the road or
where there are obstacles and/or for
towing operations using ropes or other
non-rigid devices. Respecting the above
conditions, towing must take place with
two vehicles (one towing, the other towed)
aligned as much as possible along the
same center line.

148

08060203-122-001AB

149

08060201-121-001AB

150

08060201-122-001AB

162

IN

CASE

OF

EMERGENCY

EMERGENCY
TOWING

TOWING DESCRIPTION

Proper lifting and towing are necessary
to prevent damage to the vehicle.
Government and local laws must be
followed.

A towed vehicle usually should have its
drive wheels (rear wheels) off the
ground. If excessive damage or other
conditions prevent this, use wheel
dollies.

When towing with the rear wheels on
the ground, release the parking brake.

IMPORTANT Do not tow the vehicle
pointed backward with driving wheels
on the ground. This may cause internal
damage to the transmission.

IMPORTANT Do not tow with sling-type
equipment. This could damage your
vehicle. Use wheel-lift or flatbed
equipment.

If towing service is not available in an
emergency, the vehicle may be towed
with all four wheels on the ground using
the towing hook at the front of the
vehicle. Only tow the vehicle on paved
surfaces for short distances at low
speeds.

Follow these instructions when towing
the vehicle with all wheels on the
ground:

shift to neutral (manual transmission),

or the N position (automatic
transmission);

switch the ignition to ACC;
release the parking brake.

NOTE Remember that power assist for
the brakes and steering will not be
available when the engine is not
running.

163

MAINTENANCE AND CARE

Correct maintenance permits the
performance of the vehicle to be
maintained over time, as well as limited
running costs and safeguarding the
efficiency of the safety systems.

SCHEDULED SERVICING. . . . . . .165
ENGINE COMPARTMENT . . . . . .171
BATTERY RECHARGING . . . . . . .176
WHEELS AND TIRES. . . . . . . . . .177
BODYWORK . . . . . . . . . . . . . . .178
INTERIORS . . . . . . . . . . . . . . . .180

164

MAINTENANCE

AND

CARE

SCHEDULED
SERVICING

INTRODUCTION

Be careful not to hurt yourself when
inspecting your vehicle, replacing a tyre,
or doing some kind of maintenance
such as car washing. In particular, wear
thick work gloves such as cotton gloves
when touching areas that are difficult to
see while inspecting or working on your
vehicle. Doing inspections or
procedures with your bare hands could
cause injury.

If you are unsure about any procedure it
describes, we strongly urge you to have
a reliable and qualified service shop
perform the work, preferably at Abarth
Dealership.

Factory-trained FCA technicians and
genuine FCA parts are best for your
vehicle. Without this expertise and the
parts that have been designed and
made especially for your vehicle,
inadequate, incomplete, and insufficient
servicing may result in problems. This
could lead to vehicle damage or an
accident and injuries.

For expert advice and quality service,
contact an Abarth Dealership.

The owner should retain evidence that
proper maintenance has been
performed as prescribed.

A claim against a warranty will not
qualify if it results from lack of
maintenance and not from defective
material or authorised workmanship.

Claims against the warranty resulting
from lack of maintenance, as opposed
to defective materials or authorized FCA
workmanship, will not be honored.

The malfunction diagnosis connector is
designed exclusively for connecting the
specially designed device to perform
on-board diagnosis. Do not connect
any devices other than the specially
designed malfunction diagnosis devices
for servicing. If any device other than
the malfunction diagnosis device is
connected, it may affect the vehicle's
electrical devices or lead to damage
such as battery depletion

Scheduled maintenance

NOTE After the prescribed period,
continue to follow the described
maintenance at the recommended
intervals.

Emission control and related
systems

The ignition and fuel systems are highly
important to the emission control
system and to efficient engine
operation. Do not tamper with them.

All inspections and adjustments must
be made by Abarth Dealership.

OWNER MAINTENANCE
PRECAUTIONS

191) 192) 193)

38)

Routine service

We highly recommend that these items
be inspected daily, or at least every
week:

Engine oil level
Engine coolant level
Brake and clutch fluid Level
Washer fluid level
Battery maintenance
Tire inflation pressure

Improper or incomplete service may
result in problems. This section gives
instructions only for items that are easy
to perform.

As explained in the “Introduction”
paragraph, several procedures can be
done only by a qualified service
technician with special tools.

Improper do-it yourself maintenance
during the warranty period may affect
warranty coverage. For details, read the
separate Warranty statement provided
with the vehicle. If you are unsure about
any servicing or maintenance
procedure, have it done by Abarth
Dealership.

There are strict environmental laws
regarding the disposal of waste oil and

165

fluids. Please dispose of your waste
properly and with due regard to the
environment.

We recommend that you entrust the oil
and fluid changes of your vehicle to an
Abarth Dealership.

PERIODIC CHECKS

Every

1,000 km

or before long trips

check and, if necessary, top up:

engine coolant level;
brake fluid level;
windscreen washer fluid level;
tire inflation pressure and condition;
operation of lighting system

(headlights, direction indicators, hazard
warning lights, etc.);

operation of windscreen

washer/wiper system and
positioning/wear of windscreen window
wiper blades.

Every 3,000 km

, check and top up if

required: engine oil level.

HEAVY-DUTY USE OF THE
VEHICLE

If the vehicle is used under one of the
following conditions:

dusty roads;
short, repeated journeys (less than

7-8 km) at sub-zero outside
temperatures;

engine often idling or driving long

distances at low speeds or long periods
of inactivity;

the following checks must be carried
out more often than indicated in the
Scheduled Servicing Plan:

check front disc brake pad condition

and wear;

check cleanliness of bonnet and

luggage compartment locks,
cleanliness and lubrication of linkage;

visually inspect conditions of: engine,

gearbox, transmission, pipes and hoses
(exhaust/fuel system/brakes) and
rubber elements (gaiters/sleeves/
bushes, etc.);

check battery charge and battery

fluid level (electrolyte);

visually inspect conditions of the

accessory drive belts;

check and, if necessary, change

engine oil and replace oil filter;

check and, if necessary, replace

pollen filter;

check and, if necessary, replace air

cleaner.

166

MAINTENANCE

AND

CARE

SCHEDULED SERVICING PLAN

The checks listed in the Scheduled Servicing Plan, after reaching 120,000 km/8 years, must be cyclically repeated starting from
the first interval, thus following the same intervals as before.

Thousands of miles

9

18

27

36

45

54

63

72

81

90

Thousands of kilometers

15

30

45

60

75

90

105

120

135

150

Years

1

2

3

4

5

6

7

8

9

10

Check tire condition/wear and adjust pressure, if
necessary. Check quick tire repair kit recharge
condition and expiry date (where provided)

●

●

●

●

●

●

●

●

●

●

Check operation of lighting system (headlights,
direction indicators, hazard warning lights, boot,
passenger compartment, glove compartment,
instrumental panel warning lights, etc.)

●

●

●

●

●

●

●

●

●

●

Check and, if necessary, top up fluid levels (1)

●

●

●

●

●

●

●

●

●

●

Check exhaust emissions/smokiness

●

●

●

●

●

●

●

●

●

●

Use the diagnosis socket to check engine
management system operation, emissions and,
for versions/markets where provided, engine oil
degradation

●

●

●

●

●

●

●

●

●

●

Visually inspect conditions of: exterior bodywork,
underbody protection, pipes and hoses (exhaust,
fuel system, brakes), rubber elements (gaiters,
sleeves, bushes, etc.) and fasteners in sight

●

●

●

●

●

Visually inspect conditions of steering elements
and check their operation

●

●

●

●

●

(1) Always only use the liquids shown in the handbook for topping up after having checked that the system is not damaged.

167
