ENGINE

225)

Version

1.4 Turbo Multi Air 170HP

Cycle

Otto

Number and position of cylinders

4 in line

Piston bore and stroke (mm)

72.0 x 84.0

Total displacement (cm³)

1368

Compression ratio

9.8:1

Maximum power (EEC) (kW)

125

Maximum power (EEC) (HP)

170

corresponding engine speed (rpm)

5500

Maximum torque (EEC) (Nm)

250

Maximum torque (EEC) (kgm)

25,5

corresponding engine speed (rpm)

2500

Spark plugs

NGK SIKR9A7

Fuel

Unleaded petrol 95 R.O.N. (EN 228 specifications)

IMPORTANT When cleaning the iridium plugs, do not use a wire brush. The fine particulate coating on the iridium alloy and
platinum tips could be damaged.

WARNING

225)

Modifications or repairs to the fuel supply system that are not carried out correctly or do not take the system's technical specifications

into account can cause malfunctions leading to the risk of fire.

184

TECHNICAL

SPECIFICA

TIONS

WHEEL AND TIRE
SPECIFICATIONS

RIMS AND TIRES

226)

49)

NOTE The tires have been optimally
matched with the chassis of your
vehicle. When replacing tires, FCA
recommends that you replace tires of
the same type originally fitted to your
vehicle. For details, contact an Abarth
Dealership.

Check the tire pressure label for tire size
and inflation pressure (refer to “Tire
inflation pressure” paragraph in
“Maintenance and care” chapter).

IMPORTANT If there are any
discrepancies between the Owner
Handbook and the registration
document, take the information from
the latter. For safe driving, the vehicle
must be fitted with tires of the same
make and type on all wheels.

IMPORTANT Do not use tubes with
tubeless tires.

WARNING

226)

If winter tyres with a lower speed

rating than that indicated in the
Registration Document are used, do not
exceed the maximum speed
corresponding to the speed rating of the
tyres used.

IMPORTANT

49)

Keep your speed down when snow

chains are fitted; do not exceed 50 km/h
(30 mph). Avoid potholes, steps and
pavements and avoid driving for long
distances on roads not covered with snow
to prevent damaging the vehicle and the
road surface.

185

RIMS AND TIRES PROVIDED

Rims

Standard tire

Winter tire

7J x 17

205/45 R17 84W

205/45 R17 84 M+S (*)

(*) Load index and Speed Symbol: 84Q/84S/84H/84V/84W

186

TECHNICAL

SPECIFICA

TIONS

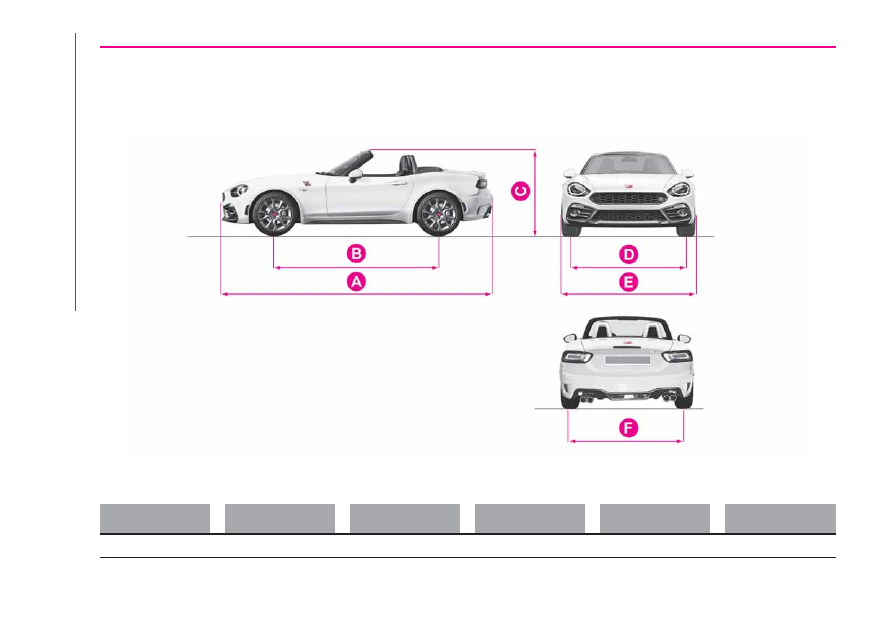

DIMENSIONS

Dimensions are expressed in mm and refer to the vehicle equipped with its standard-supplied tyres. Height is measured with
vehicle unladen.

BOOT VOLUME

: 140 litres

A

B

C

D

E

F

4,054 (*) / 4,075 (**)

2,310

1,233

1,496

1,740

1,503

(*) Without license plate holder / (**) With license plate holder.

162

10000555-122-333AB

188

TECHNICAL

SPECIFICA

TIONS

FLUID CAPACITIES

Item

Capacities

Fuel tank (litres)

45

Engine oil (without oil filter replacement) (litres)

3.2

Engine oil (with oil filter replacement) (litres)

3.8

Coolant (versions with manual transmission) (litres)

7.2

(*)

/ 6.7

(**)

Coolant (versions with automatic transmission) (litres)

7.1

(*)

/ 6.5

(**)

Manual transmission oil (litres)

2.1

Automatic transmission fluid (litres)

7.5

Rear differential oil (litres)

0.6

LSD oil (litres)

0.6

Brake oil (& Clutch oil) (litres)

0.55

(*) Left-hand drive versions.
(**) Right-hand drive versions.

189

FLUIDS AND LUBRICANTS

50)

Your vehicle is equipped with an engine oil that has been thoroughly developed and tested in order to meet the requirements of
the Scheduled Servicing Plan.

Constant use of the prescribed lubricants guarantees the fuel consumption and emission specifications. Lubricant quality is
crucial for engine operation and duration.

Lubricant

Characteristics

Specification

Original fluids and

lubricants

Replacement interval

/ Applications

Engine oil

SAE 5W-40

ACEA C3 /

API SN

9.55535-GH2 or
MS-12991

SELENIA ABARTH
5W-40

Approval N°0102

According to Scheduled

Servicing Plan

Engine coolant

Green/blue Hybrid

Organic Acid Technology

(HOAT) protection agent

containing inhibited

ethylene glycol. Exceeds

ASTM D 3306 and JIS

K2234 specifications.

(O)

PARAFLU Plus Ready
to use

Contractual Technical

Reference N° F101.B17

Ready for use in engine

cooling circuit

(*)

(O) If the recommended engine coolant is not available, use of a product compliant with the minimum specific characteristics is permitted for top-ups of up to 1 litre;

in this case, optimal engine performance is not guaranteed.

(*) If a pure alternative product is adopted, the use percentage is: 50% water, 50% pure engine coolant. If the vehicle is used in particularly cold weather conditions,

use of a mixture of 60% engine coolant and 40% demineralised water is recommended.

190

TECHNICAL

SPECIFICA

TIONS

Lubricant

Characteristics

Specification

Original fluids and

lubricants

Applications

Lubricants and greases
for drive transmission

SAE 75W-90 grade. API

GL4 specification

9.55550-MZ11

TUTELA
TRANSMISSION GEAR
SYNTH LL

Contractual Technical

Reference N° F004.C16

Manual transmission oil

JWS 3309, type T-IV.

9.55550-AV1

TUTELA
TRANSMISSION GI/V

Contractual Technical

Reference N° F333.I05

Automatic transmission oil

Long Life synthetic

lubricant for differentials.

9.55550-DA14

TUTELA
TRANSMISSION
HYPOIDE LL

Contractual Technical

Reference N° F006.C16

Rear axle with limited

sleep differential oil

Brake fluid and clutch
fluid

Synthetic fluid for brake

and clutch systems.

Exceeds specifications:

FMVSS no. 116 DOT 4,

ISO 4925 SAE J1704.

9.55597 or MS-90039

TUTELA TOP 4/S

Contractual Technical

Reference N° F005.F15

Hydraulic brakes and

hydraulic clutch controls

Windscreen window
washer fluid

Mixture of spirits and
surfactants. Exceeds

CUNA NC

956-11 specifications.

9.55522 or MS-90043

PETRONAS DURANCE
SC 35

Contractual Technical

Reference N° F001.D16

To be used diluted or

undiluted in screen

washer/wiper systems

If lubricants compliant with the required specifications are not available, products that comply with the minimum required
characteristics can be used for topping up; in this case optimal performance of the engine is not guaranteed.

IMPORTANT

50)

The use of products with specifications other than those indicated above could cause damage to the engine not covered by the warranty.

191

PERFORMANCE

Top speed after the initial period of usage of the vehicle.

Version

km/h

1.4 Turbo Multi Air 170HP

232 (*) / 229 (**)

(*) Versions with manual transmission

(**) Versions with automatic transmission

192

TECHNICAL

SPECIFICA

TIONS

FUEL CONSUMPTION AND CO

2

EMISSIONS

The fuel consumption and CO

2

emission figures declared by the manufacturer are determined on the basis of the type-approval

tests laid down by the applicable standards in the country where the vehicle is registered.

The type of route, traffic conditions, weather conditions, driving style, general condition of the car, trim level/equipment/
accessories, use of the climate control system, car load, presence of roof racks and other situations that adversely affect the
aerodynamics or wind resistance lead to different fuel consumption values than those measured. The fuel consumption will only
become more regular after driving the first 3000 km.

To find the specific fuel consumption and CO

2

emission figures for this car, please refer to the data in the Certificate of

Conformity, and the related documentation that accompanies the vehicle.

193

PRESCRIPTIONS FOR HANDLING THE VEHICLE
AT THE END OF ITS LIFE

(where provided)

FCA has been committed for many years to safeguarding the environment through the constant improvement of its production
processes and manufacturing products that are increasingly "eco-compatible". To grant customers the best possible service in
terms of respecting environmental laws and in response to European Directive 2000/53/EC governing vehicles at the end of
their life, FCA is offering its customers the chance to hand over their vehicle at the end of its life without incurring any additional
costs. The European Directive sets out that when the vehicle is handed over, the last keeper or owner should not incur any
expenses as a result of it having a zero or negative market value.

To hand your vehicle over at the end of its life without extra cost, contact one of our dealerships if you are purchasing another
vehicle or a FCA-authorised collection and scrapping center. These centers have been carefully chosen to offer high quality
service for the collection, treatment and recycling of vehicles at their end of life, respecting the surrounding environment.

You can find further information on these collection and scrapping centers either from a FCA dealership or by calling the
number in the Warranty Booklet or by consulting the websites of the various FCA brands.

194

TECHNICAL

SPECIFICA

TIONS

MULTIMEDIA

This chapter describes the main
functions of Radio 3” and Radio 7”
system that can be fitted on the vehicle.

TIPS, CONTROLS AND GENERAL
INFORMATION. . . . . . . . . . . . . .196
RADIO 3” . . . . . . . . . . . . . . . . .197
RADIO 7” . . . . . . . . . . . . . . . . .202

195

TIPS, CONTROLS
AND GENERAL
INFORMATION

ROAD SAFETY

227) 228)

Learn how to use the various system
functions before setting off.

Read the instructions for the system
carefully before setting off.

RECEPTION CONDITIONS

Reception conditions change
constantly while driving.

Reception may be interfered with by the
presence of mountains, buildings or
bridges, especially when you are far
away from the broadcaster.

IMPORTANT The volume may be
increased when receiving traffic alerts
and news.

CARE AND
MAINTENANCE

51) 52)

Observe the following precautions to
ensure the system is fully operational:

the display lens should not come into

contact with pointed or rigid objects
which could damage its surface; use a
soft, dry anti-static cloth to clean and
do not press;

never use alcohol, petrols and

derivatives to clean the display lens;

prevent any liquid from entering the

system: this could damage it beyond
repair.

IMPORTANT
INFORMATION

Look at the screen only when it is
necessary and safe. If you need to look
at the screen for a long time, pull over
to a safe place so as not to be
distracted while driving.

Immediately stop using the system in
the event of a fault. Otherwise the
system might be damaged.

Contact a Dealership as soon as
possible to have the system repaired.

WARNING

227)

Follow the safety rules below:

otherwise serious injuries may occur to the
occupants or the system may be
damaged.

228)

If the volume is too loud this can be

dangerous. Adjust the volume so that you
can still hear background noises (e.g.
horns, ambulances, police vehicles, etc.).

IMPORTANT

51)

Only clean the front panel and the

display lens with a soft, clean, dry,
anti-static cloth. Cleaning and polishing
products may damage the surface. Never
use alcohol, petrols and derivatives.

52)

Do not use the display as a base for

supports with suction pads or adhesives for
external navigators or smartphones or
similar devices.

196

MUL

TIMEDIA

RADIO 3”

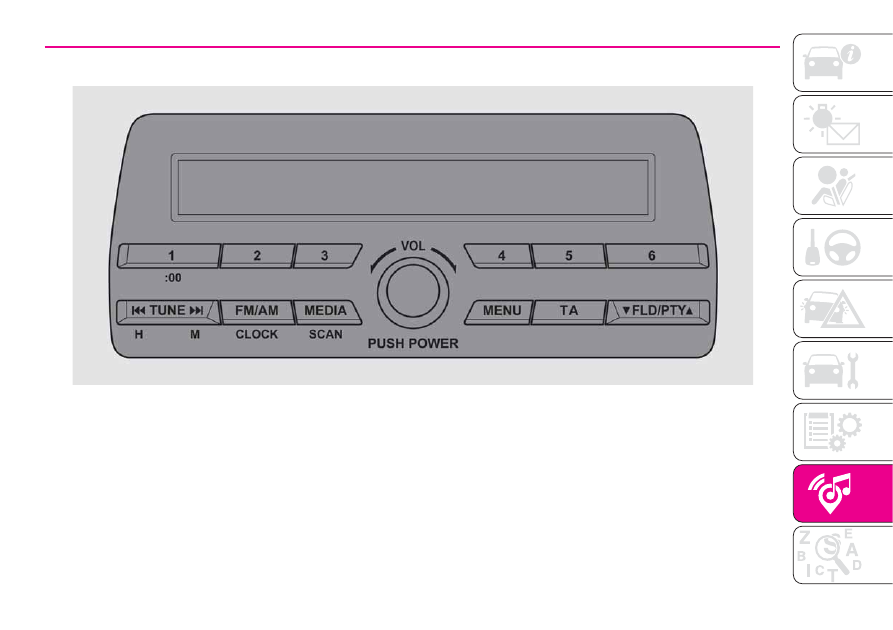

FRONT PANEL

163

06020300-121-001

197

STEERING WHEEL
CONTROLS

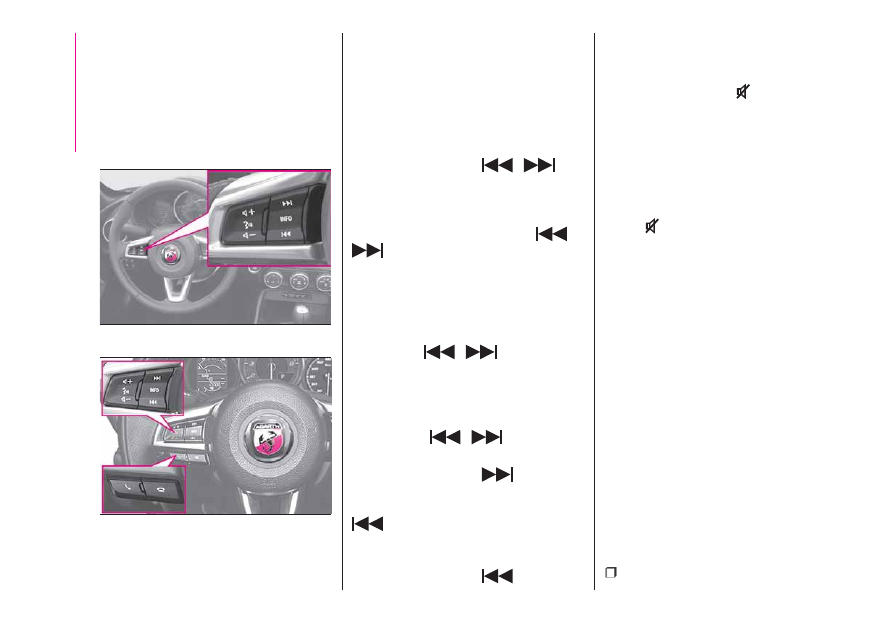

The controls for the main system
functions are present on the steering
wheel fig. 164 (versions without

Bluetooth®

hands-free) and

fig. 165 (versions with

Bluetooth®

hands-free) to make control easier.

VOLUME SWITCHES

Press up the volume switch

+

to

increase the volume. Press down the
volume switch

–

to decrease the

volume.

SEEK SWITCH

MW/LW/FM radio

Press the seek switch

/

.

The radio switches to the next/previous
stored station in the order that it was
stored.

Press and hold the seek switch

/

to seek all usable stations at a

higher or lower frequency whether
programmed or not.

Radio stations which have been
previously stored in the auto memory
tuning can be called up by pressing the
seek switch

/

while any

radio station stored in the auto memory
tuning is being received.

Radio stations can be called up in the
order they were stored with each press
of the switch

/

.

USB Audio /

Bluetooth®

Audio

Press the seek switch

to skip

forward to the beginning of the next
track. Press the seek switch

within a few seconds after

playback begins to track down to the
beginning of the previous track.

Press the seek switch

after a few

seconds have elapsed to start playback
from the beginning of the current track.

MUTE SWITCH

Press the mute switch

once to mute

audio, press it again to resume audio
output.

If the ignition is switched off with the
audio muted, the mute will be
cancelled. Therefore, when the engine
is restarted, the audio is not muted. To
mute the audio again, press the mute
switch

.

POWER / VOLUME
SOUND CONTROLS

Power ON / OFF

Switch the ignition to ACC or ON. Press

PUSH POWER

button to turn the

audio system on. Press the

PUSH

POWER

button again to turn the audio

system off.

Volume adjustment

Turn the

VOL

dial. Turn the

VOL

dial

clockwise to increase volume,
anticlockwise to decrease it.

Audio sound adjustment

Press the

MENU

button to select the

function. The selected function will be
indicated.

Turn the

VOL

control dial to adjust the

selected functions:

AF (Alternative Frequency) (*);

164

0620500-189-099AB

165

0620500-188-088AB

198

MUL

TIMEDIA

REG (Regional Programme) (*);
ALC (Automatic volume adjustment);
BASS (Low pitch sound);
TREB (Treble sound);
FADE (Front/back volume balance);
BAL (Left/right volume balance);
BEEP (Audio operation sound);
BT SETUP (**);
12Hr < > 24Hr (12 Hr/24 Hr time

adjustment).

(*) With Radio Data System (RDS)
(where provided).

(**) Depending on the model, this
function may not be available.

CLOCK

Setting the time

The clock can be set at any time when
the ignition is switched to ACC or ON.

To adjust the time, press the clock
button

FM

/

AM

for about 2 seconds

until a beep is heard. The clock's
current time will flash.

Time adjustment

To adjust the time, press the
hour/minute set button

/

while the clock's current time is

flashing.

The hours advance while the hour set
button

is pressed. The minutes

advance while the minute

set

button is pressed.

Press the clock button

FM

/

AM

again

to start the clock.

OPERATING THE RADIO

Radio ON

: press a band selector

button FM/AM to turn the radio on.

Band selection

: press the band

selector button

FM

/

AM

to switch the

bands as follows: FM1–FM2–AM
(without Radio Data System RDS) /
MW/LW (with Radio Data System RDS).

Manual tuning

: select the station by

pressing the tuning button

/

lightly.

Seek tuning

: press tuning button

/

. The search stops when a

station is found.

Scan tuning

: press and hold the scan

button

MEDIA

to automatically sample

strong stations. Scanning stops at each
station for about 5 seconds. To hold a
station, press and hold the scan button
MEDIA again during this interval.

Preset channel tuning

The 6 preset channels can be used to
store 6 AM (without Radio Data System
RDS), MW/LW (with Radio Data System
RDS) and 12 FM stations.

To set a channel first select AM

(without Radio Data System RDS),
MW/LW (with Radio Data System RDS),
FM1, or FM2. Tune to the desired
station.

Press a channel preset button for

about 2 seconds until a beep is heard.
The preset channel number or station
frequency will be displayed. The station
is now held in the memory.

Repeat this operation for the other

stations and bands you want to store.
To tune one in the memory, select AM
(without Radio Data System RDS),
MW/LW (with Radio Data System RDS),
FM1, or FM2 and then press its channel
preset button. The station frequency or
the channel number will be displayed.

AUX / USB / iPod MODE

Auxiliary jack / USB port

Audio can be heard from the vehicle's
speakers by connecting a commercially
available portable audio unit to the
auxiliary jack. A commercially-available,
non-impedance (3.5 Ø) stereo mini plug
lead is required. In addition, audio can
be played from the vehicle audio device
by connecting a USB device or an iPod
to the USB port.

How to use AUX mode

Switch the ignition to ACC or ON, press
the power/volume dial to turn the audio
system on and press the

MEDIA

button of the audio unit to change to
the AUX mode.

199

How to use USB mode

This unit does not support a USB
3.0 device. In addition, other devices
may not be supported depending on
the model or OS version.

Playback

Switch the ignition to ACC or ON, press
the power/volume dial to turn the audio
system on and press the

MEDIA

button to switch to the USB mode and
start playback.

Track search

Press the track up button

once to

skip forward to the beginning of the
next track.

Press the track down button

within a few seconds after

playback begins to track down to the
beginning of the previous track.

Press the track down button

after

a few seconds have elapsed to start
playback from the beginning of the
current track.

How to use iPod mode

An iPod may not be compatible
depending on the model or OS version.
In this case, an error message is
displayed.

NOTE The iPod functions on the iPod
cannot be operated while it is
connected to the unit because the unit
controls the iPod functions.

Track search

Press the track up button

once to

skip forward to the beginning of the
next track.

Press the track down button

within a few seconds (depends

on iPod software version) after playback
begins to track down to the beginning
of the previous track.

Press the track down button

after

a few seconds (depends on iPod
software version) have elapsed to start
playback from the beginning of the
current track.

Category search

: press the category

down button

5

to select the previous

category and press the category up
button

6

to select the next category.

The types of categories include Playlist,
Artist, Album, Song, Podcast, Genre,
Composer, and Audio book.

List search

: press the list down button

to select the previous list and press

the list up button

to select the next

list. When the selected category is
Song or Audio book, there is no list.

Bluetooth® HANDS FREE

Device pairing

To use

Bluetooth®

audio and

Hands-Free, the device equipped with

Bluetooth®

has to be paired to the

unit using the following procedure. A
maximum of seven devices including

Bluetooth®

audio devices and

hands-free mobile phones can be
paired.
NOTE The

Bluetooth®

system may

not operate for 1 or 2 minutes after the
ignition is switched to ACC or ON.
However, this does not indicate a
problem. If the

Bluetooth®

system

does not connect automatically after
1 or 2 minutes have elapsed, make
sure that the

Bluetooth®

setting on

the device is normal and attempt to
reconnect the

Bluetooth®

device from

the vehicle side.

Pairing code setting

The 4-digit pairing code setting for
registration of your cell phone (pairing)
can be set beforehand. The initial
setting value is “0000”.

Proceed as follows:

1

: press the pick-up button or talk

button with a short press;

2Say

: [Beep] “Setup”

3Prompt

: “Select one of the

following: Pairing options, confirmation
prompts, language, passcode, select
phone or select music player.”

4Say

: [Beep] “Pairing options”

5Prompt

: “Select one of the

following: Pair, Edit, Delete, List, or Set
Pairing Code.”

6Say

: [Beep] “Set pairing code”

7Prompt

: “Your current pairing code

is XXXX. Do you want to change it to a

200

MUL

TIMEDIA
