Rollaway Tonneau Cover — If Equipped
The tonneau cover consists of a standard, removable
rollaway tonneau cover that is mounted in the rear cargo
area behind the seats. Notches in the trim panels close to
the liftgate secure the extended cover in place to keep
items out of sight. The tonneau cover can also be re-
moved when large items are stowed with the rear seat
folded down

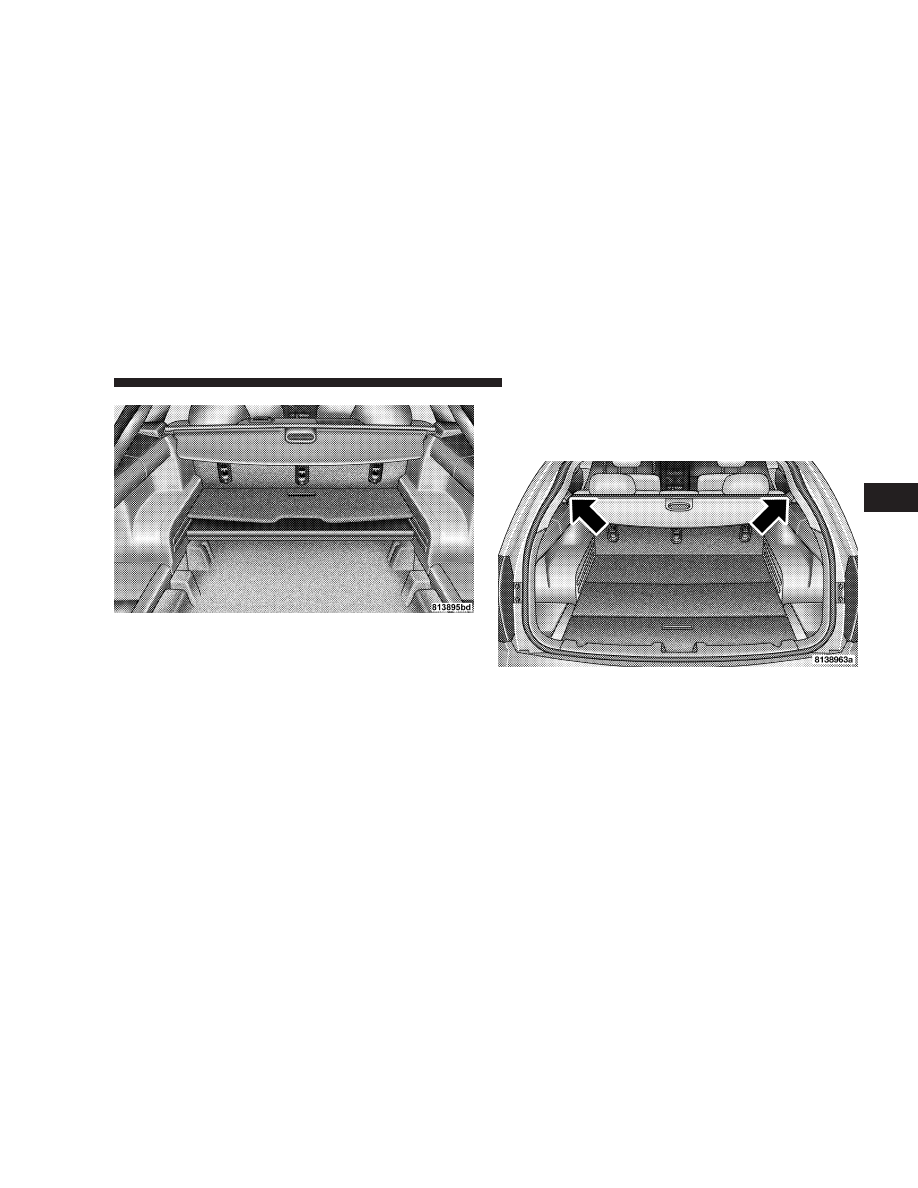

To install the tonneau cover first insert either of the
spring-loaded outer posts followed by the opposite end
into the front attachment points shown.

Load Floor Fully Folded

Front Attachment Points

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

123

3

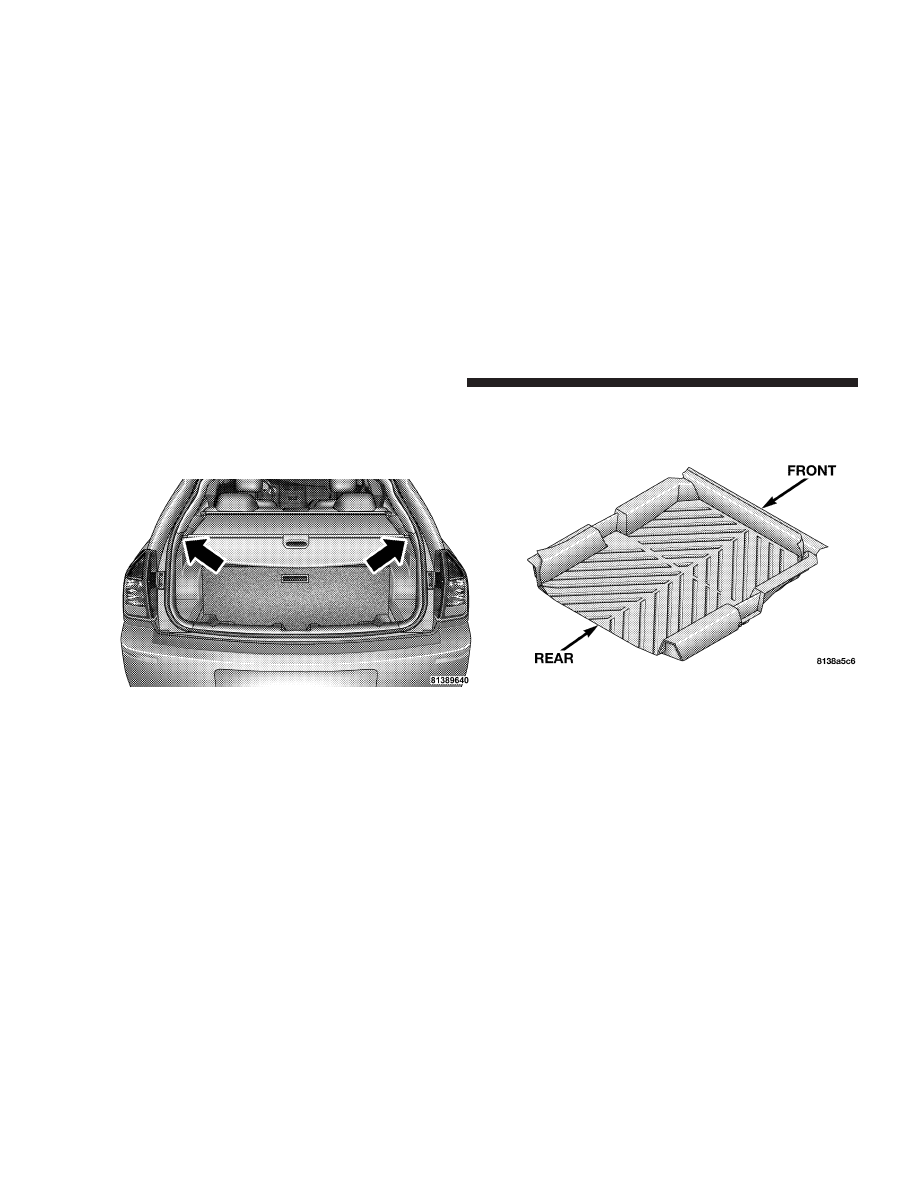

Next pull the tonneau cover using the handle and insert
the rear posts by following the guides along each side of
the rear compartment making sure the cover is fully
seated.

Waterproof Liner
The optional waterproof liner can be placed over the
lower load floor.

Rear Attachment Points

Waterproof Liner

124

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

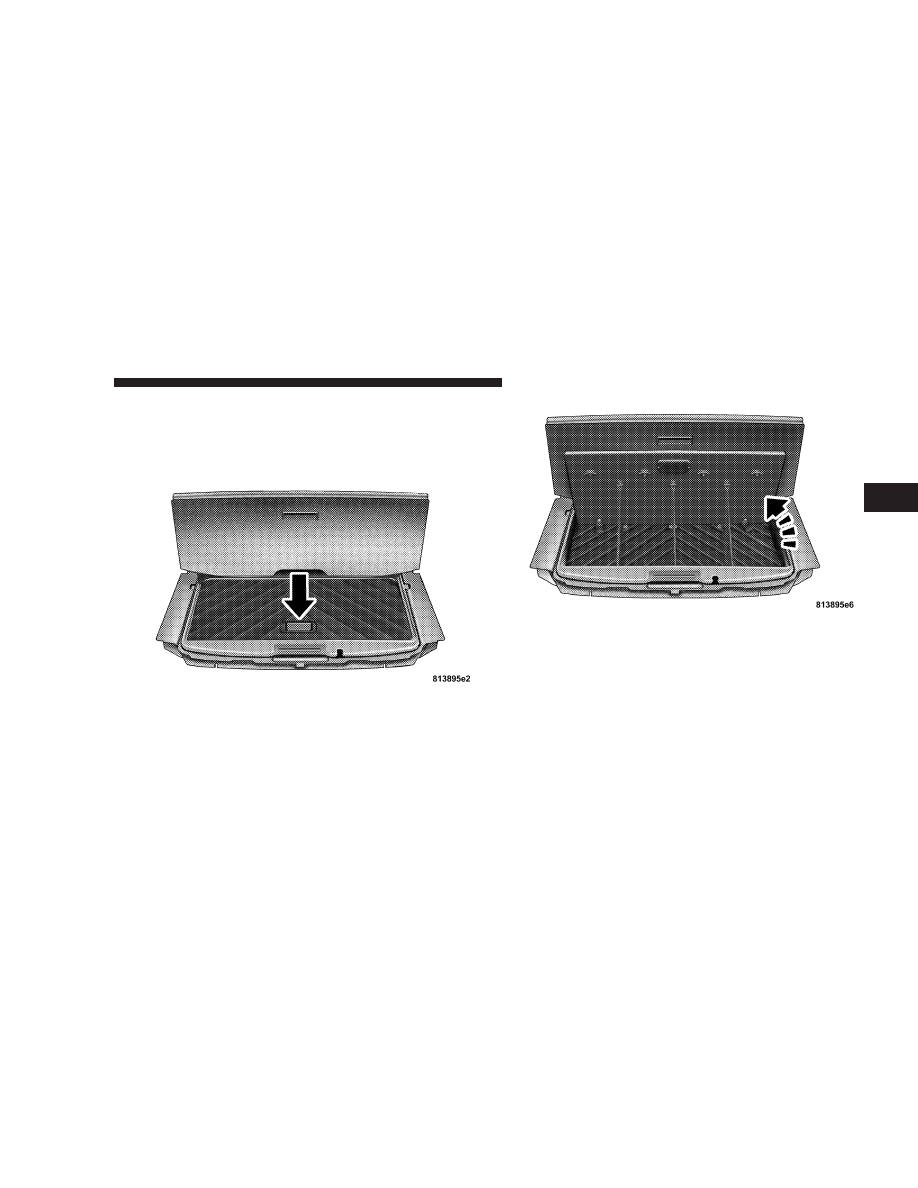

Cargo Organizer
The optional cargo organizer can also be placed into the
lower load floor. Lift the handle and pull to open the
cargo organizer.

Cargo Tie-Down Hooks
The tie-downs located on cargo area floor and on the rear
trim panels should be used to safely secure loads when
vehicle is moving.

Cargo Organizer Handle

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

125

3

WARNING!

• Cargo tie-down hooks are not safe anchors for a

child seat tether strap. In a sudden stop or colli-
sion a hook could pull loose and allow the child
seat to come loose. A child could be badly injured.
Use only the anchors provided for child seat
tethers.

• The weight and position of cargo and passengers

can change the vehicle center of gravity and
vehicle handling. To avoid loss of control result-
ing in personal injury, follow these guidelines for
loading your vehicle:

• Always place cargo evenly on the cargo floor. Put

heavier objects as low and as far forward as possible.

• Place as much cargo as possible in front of the rear

axle. Too much weight or improperly placed weight
over or behind the rear axle can cause the rear of the
vehicle to sway.

• Do not pile luggage or cargo higher than the top of the

seatback. This could impair visibility or become a
dangerous projectile in a sudden stop or collision.

WARNING!

To help protect against personal injury, passengers
should not be seated in the rear cargo area. The rear
cargo space is intended for load carrying purposes
only, not for passengers, who should sit in seats and
use seat belts.

126

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

ROOF LUGGAGE RACK — IF EQUIPPED
The crossbars and siderails are designed to carry the
weight on vehicles equipped with a luggage rack. The
load must not exceed 150 lbs (68 kg), and should be
uniformly distributed over both luggage rack crossbars.

Distribute cargo weight evenly on the roof rack crossbars.
The roof rack does not increase the total load carrying
capacity of the vehicle. Be sure the total load of cargo
inside the vehicle plus that on the external rack does
not exceed the maximum vehicle load capacity.

Refer to

the Tire and Loading information placard for more
information about cargo and load capacity. The placard is
located either on the driver’s side “B” pillar or the driver
door.

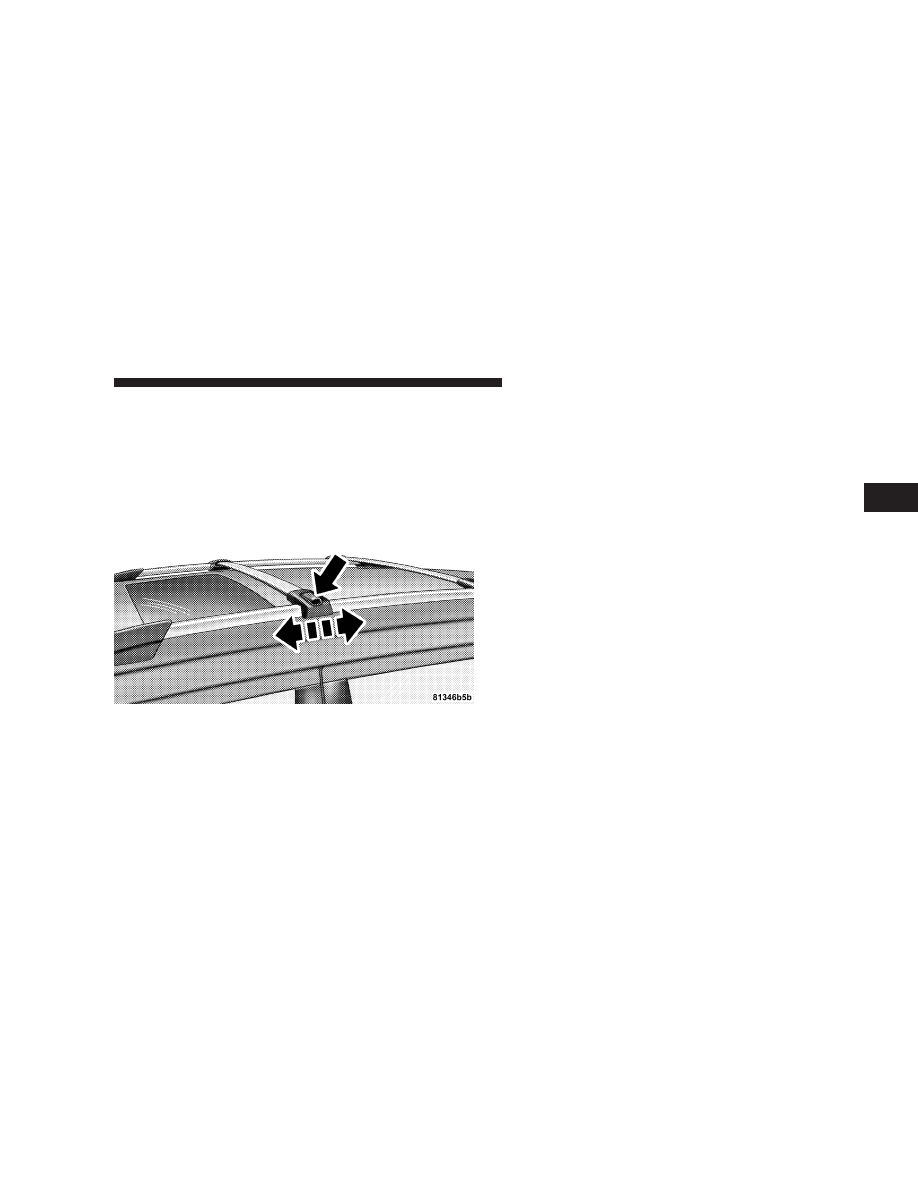

Flip the lever up to attach or adjust the crossbars. Then
turn lever counter-clockwise to loosen lower clamp.
Twist clamp towards center of crossbar when lower
clamp is loose. Pick up crossbar and move to desired
location. Return lower clamp towards the outside of
vehicle and turn upper clockwise to re-tighten clamp to
siderail. Flip lever down when tight. Do not place
crossbar directly over the sunroof glass (if equipped).

Attempt to move the crossbar again to ensure that it has
properly locked into position.

NOTE:

To reduce the amount of wind noise when the

crossbars are not in use, remove both crossbars from the
siderails and place inside the vehicle.

Roof Luggage Rack

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

127

3

CAUTION!

• To avoid damage to the roof rack and vehicle, do not

exceed the maximum roof rack load capacity of 150
lbs (68 kg). Always distribute heavy loads as evenly
as possible and secure the load appropriately.

• Long loads which extend over the windshield, such

as wood panels or surfboards, or loads with large
frontal area should be secured to both the front and
rear of the vehicle.

• Travel at reduced speeds and turn corners carefully

when carrying large or heavy loads on the roof rack.
Wind forces, due to natural causes or nearby truck
traffic, can add sudden upward loads. This is espe-
cially true on large flat loads and may result in
damage to the cargo or your vehicle.

• Do not use the pop-up feature of the sliding /

pop-up roof when positioning or placing luggage
above it, to prevent damage to the sliding / pop-up
roof panel.

WARNING!

Cargo must be securely tied before driving your
vehicle. Improperly secured loads can fly off the
vehicle, particularly at high speeds, resulting in
personal injury or property damage. Follow the Roof
Rack Cautions when carrying cargo on your roof
rack.

LOAD LEVELING SYSTEM — IF EQUIPPED
The automatic load leveling system will provide a level
riding vehicle under most passenger and cargo loading
conditions.

A hydraulic pump contained within the shock absorbers
raises the rear of the vehicle to the correct height. It takes
approximately 1 mile (1.6 km) of driving for the leveling
to complete depending on road surface conditions.

If the leveled vehicle is not moved for approximately 15
hours, the leveling system will bleed itself down. The
vehicle must be driven to reset the system.

128

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

UNDERSTANDING YOUR INSTRUMENT PANEL

CONTENTS

䡵 Instruments And Controls . . . . . . . . . . . . . . . . 132
䡵 Instrument Cluster . . . . . . . . . . . . . . . . . . . . . 133
䡵 Instrument Cluster Descriptions . . . . . . . . . . . 134
䡵 Electronic Vehicle Information Center

(EVIC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

▫ Trip Functions . . . . . . . . . . . . . . . . . . . . . . . 143
▫ Compass Display . . . . . . . . . . . . . . . . . . . . . 144
▫ Telephone — If Equipped . . . . . . . . . . . . . . . 145
▫ Navigation — If Equipped . . . . . . . . . . . . . . . 147
▫ System Warnings

(Customer Information Features) . . . . . . . . . . 147

▫ Personal Settings

(Customer Programmable Features) . . . . . . . . 148

䡵 Sales Code REF — AM/FM/CD (Single Disc)

Radio With Optional Satellite Radio And
Hands Free Phone Capability . . . . . . . . . . . . . 150

▫ Operating Instructions - Radio Mode . . . . . . . 151
▫ Operation Instructions - CD Mode . . . . . . . . . 154
▫ Operation Instructions - Auxiliary Mode . . . . . 155
▫ Operating Instructions - Hands Free Phone —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . 156

▫ Operating Instructions - Satellite Radio —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . 156

4

䡵 Sales Code RAK – AM/FM/Cassette/CD

(6-Disc) Radio With Optional Satellite Radio,
Hands Free Phone, Video, MP3, And WMA
Capabilities . . . . . . . . . . . . . . . . . . . . . . . . . . 157

▫ Operating Instructions - Radio Mode . . . . . . . 157
▫ Operating Instructions — Tape Player . . . . . . . 160
▫ Seek Button . . . . . . . . . . . . . . . . . . . . . . . . . 161
▫ Fast Forward (FF) . . . . . . . . . . . . . . . . . . . . . 161
▫ Rewind (RW) . . . . . . . . . . . . . . . . . . . . . . . . 161
▫ Tape Eject . . . . . . . . . . . . . . . . . . . . . . . . . . . 161
▫ Scan Button . . . . . . . . . . . . . . . . . . . . . . . . . 161
▫ Changing Tape Direction . . . . . . . . . . . . . . . . 161
▫ Metal Tape Selection . . . . . . . . . . . . . . . . . . . 161
▫ Pinch Roller Release . . . . . . . . . . . . . . . . . . . 161
▫ Noise Reduction . . . . . . . . . . . . . . . . . . . . . . 162
▫ Operation Instructions -

(CD Mode For CD Audio Play) . . . . . . . . . . . 162

▫ Load/Eject Button

(CD Mode For CD Audio Play) . . . . . . . . . . . 163

▫ Notes On Playing MP3 Files . . . . . . . . . . . . . 164
▫ Operation Instructions -

(CD Mode For MP3 And WMA Audio Play) . . 166

▫ Load/Eject Button

(CD Mode For MP3 And WMA Play) . . . . . . . 166

䡵 Satellite Radio — If Equipped . . . . . . . . . . . . . 168

▫ System Activation . . . . . . . . . . . . . . . . . . . . . 168
▫ Electronic Serial Number/Sirius Identification

Number (ESN/SID) . . . . . . . . . . . . . . . . . . . . 169

▫ Selecting Satellite Mode In REF, RAQ,

And RAK Radios . . . . . . . . . . . . . . . . . . . . . 169

▫ Selecting a Channel . . . . . . . . . . . . . . . . . . . . 170
▫ Storing And Selecting Pre-Set Channels . . . . . . 170
▫ Using The PTY (Program Type) Button

(If Equipped) . . . . . . . . . . . . . . . . . . . . . . . . 170

▫ PTY Button ⬙Scan⬙ . . . . . . . . . . . . . . . . . . . . . 170

130

UNDERSTANDING YOUR INSTRUMENT PANEL

▫ PTY Button ⬙Seek⬙ . . . . . . . . . . . . . . . . . . . . . 171
▫ Satellite Antenna . . . . . . . . . . . . . . . . . . . . . . 171
▫ Reception Quality . . . . . . . . . . . . . . . . . . . . . 171

䡵 Navigation System (Sales Code REC) —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . 171

䡵 Remote Sound System Controls . . . . . . . . . . . 172

▫ Radio Operation . . . . . . . . . . . . . . . . . . . . . . 173
▫ Tape Player . . . . . . . . . . . . . . . . . . . . . . . . . 173
▫ CD Player . . . . . . . . . . . . . . . . . . . . . . . . . . 173
▫ Satellite . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173

䡵 Radio General Information . . . . . . . . . . . . . . . 174

▫ Radio Broadcast Signals . . . . . . . . . . . . . . . . . 174
▫ Two Types Of Signals . . . . . . . . . . . . . . . . . . 174
▫ Electrical Disturbances . . . . . . . . . . . . . . . . . . 174
▫ AM Reception . . . . . . . . . . . . . . . . . . . . . . . 174

▫ FM Reception . . . . . . . . . . . . . . . . . . . . . . . . 174

䡵 Cassette Tape And Player Maintenance . . . . . . 175
䡵 CD/DVD Disc Maintenance . . . . . . . . . . . . . . 175
䡵 Radio Operation And Cellular Phones . . . . . . . 176
䡵 Climate Controls . . . . . . . . . . . . . . . . . . . . . . 176

▫ Climate Controls — Manual . . . . . . . . . . . . . . 176
▫ Automatic Temperature Control —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . 179

▫ Summer Operation . . . . . . . . . . . . . . . . . . . . 184
▫ Winter Operation . . . . . . . . . . . . . . . . . . . . . 185
▫ Vacation Storage . . . . . . . . . . . . . . . . . . . . . . 185
▫ Window Fogging . . . . . . . . . . . . . . . . . . . . . 185
▫ Outside Air Intake . . . . . . . . . . . . . . . . . . . . 185
▫ A/C Air Filter — If Equipped . . . . . . . . . . . . 185
▫ Operating Tips . . . . . . . . . . . . . . . . . . . . . . . 186

UNDERSTANDING YOUR INSTRUMENT PANEL

131

4

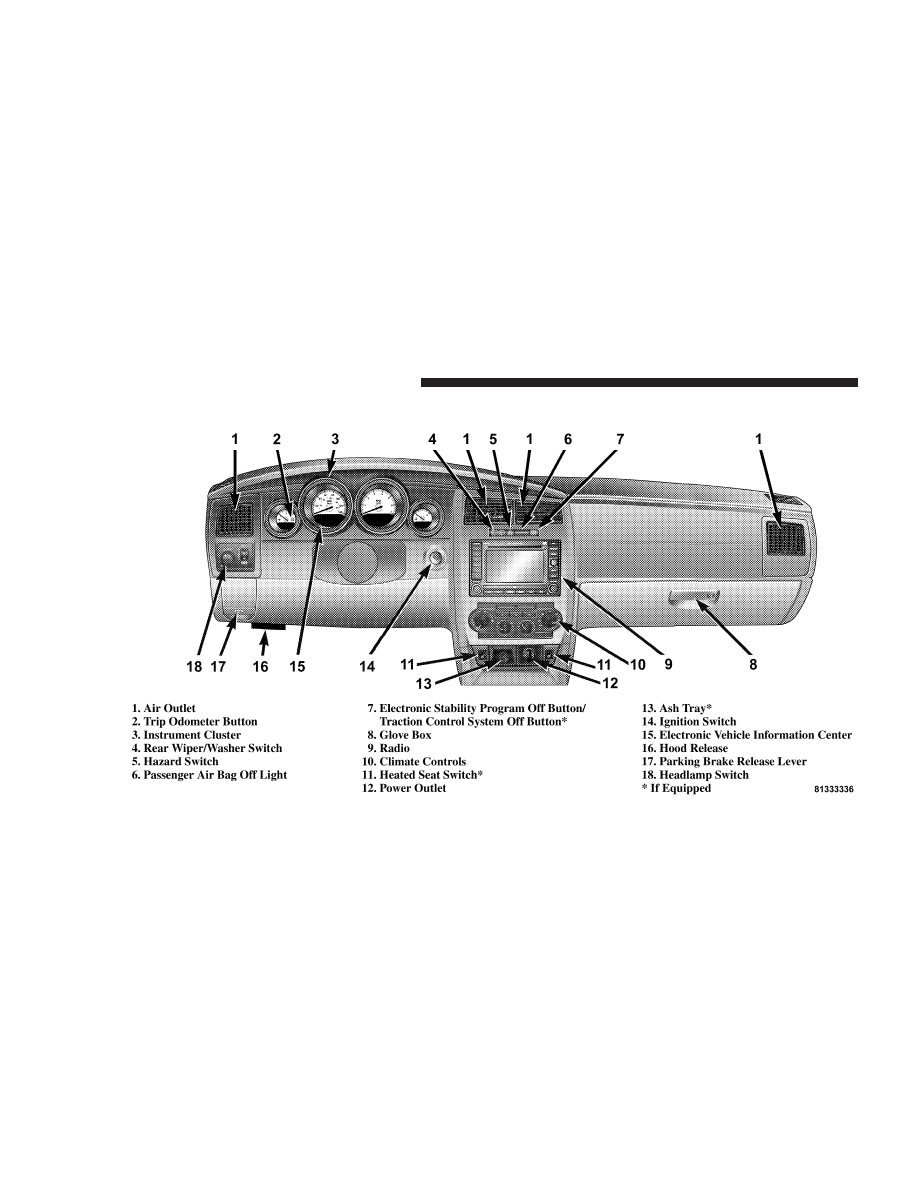

INSTRUMENTS AND CONTROLS

132

UNDERSTANDING YOUR INSTRUMENT PANEL

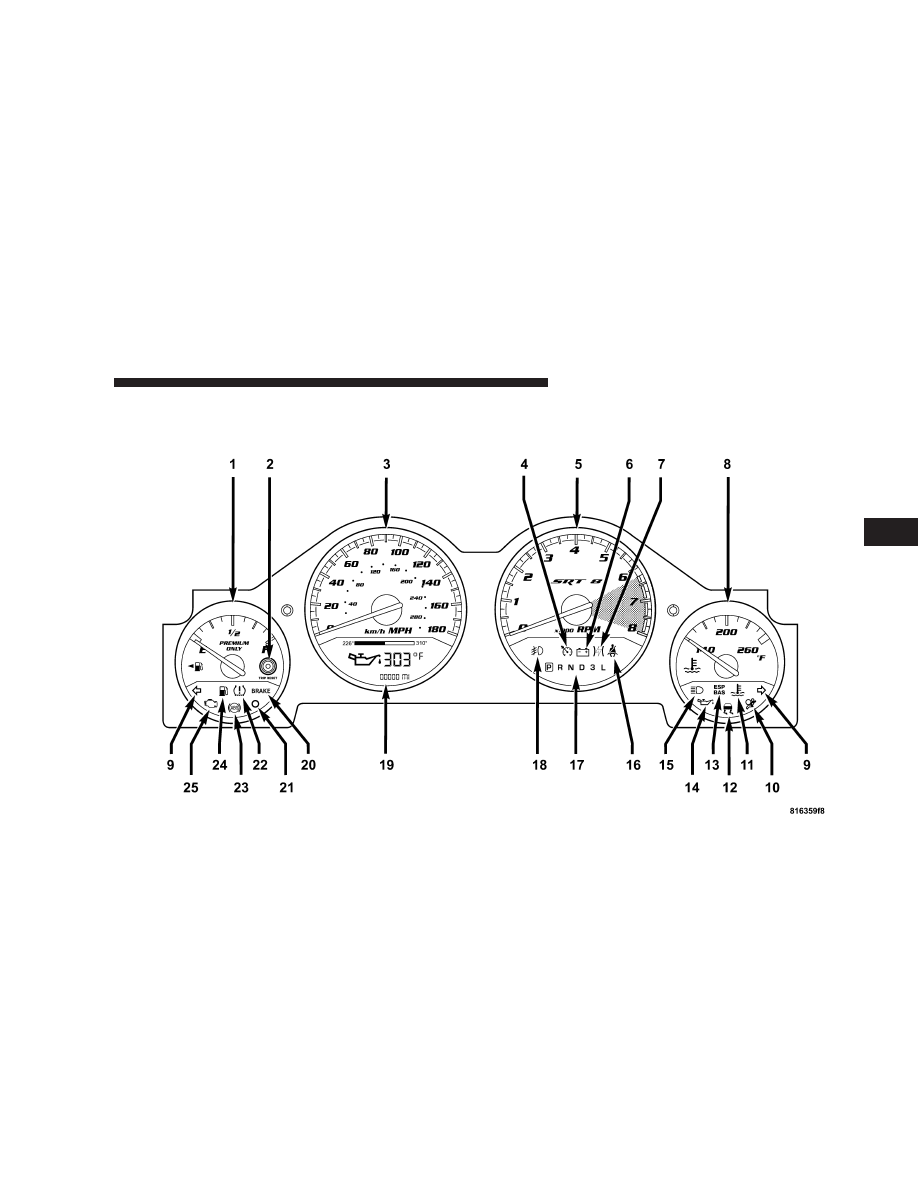

INSTRUMENT CLUSTER

UNDERSTANDING YOUR INSTRUMENT PANEL

133

4

INSTRUMENT CLUSTER DESCRIPTIONS

1. Fuel Gauge
The pointer shows the level of fuel in the fuel tank when
the ignition switch is in the ON position.

2. Trip Odometer Button
Press this button to change the display from odometer to
either of the two trip odometer settings. The letter “A” or
“B” will appear when in the trip odometer mode. Push in
and hold the button for two seconds to reset the trip
odometer to 0 miles or kilometers. The odometer must be
in trip mode to reset.

3. Speedometer
Indicates vehicle speed.

4. Electronic Speed Control Indicator Light — If
Equipped

This light will illuminate when the electronic
speed control is ON.

5. Tachometer
The red segments indicate the maximum permissible
engine revolutions-per-minute (r.p.m. x 1000) for each
gear range. Before reaching the red area, ease up on the
accelerator.

6. Voltage Light

This light monitors the electrical system volt-
age. The light should turn on momentarily as

the engine is started. If the light stays on or turns on
while driving, it indicates a problem with the charging
system. Immediate service should be obtained.

7. Electronic Throttle Control (ETC) Light

This light informs you of a problem with the
Electronic Throttle Control system. If a prob-
lem is detected the light will come on while
the engine is running. Cycle the ignition key

when the vehicle has completely stopped and the gear
selector is placed in the PARK position. The light
should turn off. If the light remains lit with the engine
running your vehicle will usually be drivable, how-
ever, see your dealer for service as soon as possible. If
the light is flashing when the engine is running,

134

UNDERSTANDING YOUR INSTRUMENT PANEL

immediate service is required and you may experience
reduced performance, an elevated/rough idle or en-
gine stall and your vehicle may require towing. The
light will come on when the ignition is first turned on
and remain on briefly as a bulb check. If the light does
not come on during starting, have the system checked
by an authorized dealer.

8. Temperature Gauge
The temperature gauge shows engine coolant tempera-
ture. Any reading within the normal range indicates that
the engine cooling system is operating satisfactorily.

The gauge pointer will likely indicate a higher tempera-
ture when driving in hot weather, up mountain grades,
or when towing a trailer. It should not be allowed to
exceed the upper limits of the normal operating range.

CAUTION!

Driving with a hot engine cooling system could
damage your vehicle. If temperature gauge reads (H),
pull over and stop the vehicle. Idle the vehicle with
the air conditioner turned off until the pointer drops
back into the normal range. If the pointer remains on
the “H”, and you hear a chime, turn the engine off
immediately, and call for service.

WARNING!

A hot engine cooling system is dangerous. You or
others could be badly burned by steam or boiling
coolant. You may want to call a service center if your
vehicle overheats. If you decide to look under the
hood yourself, see Section 7 of this manual. Follow
the warnings under the Cooling System Pressure
Cap paragraph.

UNDERSTANDING YOUR INSTRUMENT PANEL

135

4

9. Turn Signal Indicators

The arrow will flash with the exterior turn signal
when the turn signal lever is operated.

If the vehicle electronics sense that the vehicle has
traveled about one mile with the turn signals on, a chime
will sound to alert you to turn the signals off. If either
indicator flashes at a rapid rate, check for a defective
outside light bulb. (See page 95 for more information.)

10. Airbag Light

This light turns on and remains on for 6 to 8
seconds as a bulb check when the ignition
switch is first turned ON. If the light is not
on during starting, stays on, or turns on

while driving, have the system inspected by an autho-
rized dealer as soon as possible. (See page 47 for more
information.)

11. Engine Temperature Warning Light

This light illuminates, and will be accompanied
by a single chime to warn of an overheated
engine condition. The engine temperature is criti-

cally hot, and the vehicle should be turned off immedi-
ately. The vehicle should be serviced as soon as possible.

12. Electronic Stability Program (ESP)/Traction
Control System (TCS) Indicator Light

If this indicator light flashes during accelera-
tion, apply as little throttle as possible. While
driving, ease up on the accelerator. Adapt
your speed and driving to the prevailing

road conditions, and do not switch off the ESP. (See
page 99 for more information.)

13. Electronic Stability Program (ESP) Warning
Light/Brake Assist System (BAS) Warning Light

The yellow ESP/BAS warning light in the
instrument cluster comes on when the igni-
tion switch is turned to the “ON” position.
The light should go out with the engine

running. If the ESP/BAS malfunction indicator light
comes on continuously with the engine running, a
malfunction has been detected in either the ESP or the
BAS system. If this light stays illuminated, have the
ESP and BAS checked at your authorized dealer as
soon as possible. (See page 103 for more information.)

136

UNDERSTANDING YOUR INSTRUMENT PANEL

14. Oil Pressure Warning Light

This light shows low engine oil pressure. The
light should turn on momentarily when the

engine is started. If the light turns on while driving,
stop the vehicle and shut off the engine as soon as
possible. A continuous chime will sound when this
light turns on.

Do not operate the vehicle until the cause is corrected.
This light does not show how much oil is in the engine.
The engine oil level must be checked using the procedure
shown in section 7. (See page 267 for more information.)

15. High Beam Light

This light shows that the headlights are on high
beam. Push the Multi-Function lever away from

the steering wheel to switch the headlights to high
beam.

16. Seat Belt Reminder Light

When the ignition switch is first turned ON, this
light will turn on for 5 to 8 seconds as a bulb
check. During the bulb check, if the driver’s or

front passenger’s seat belt is unbuckled, a chime will
sound. After the bulb check or when driving, if the

driver’s or front passenger’s seat belt remains unbuck-
led, the Seat Belt Warning Light will flash or remain on
continuously. (See page 33 for more information.)

17. Transmission Range Indicator
This display indicator shows the automatic transmission
gear selection.

18. Front Fog Light Indicator — If Equipped

This light shows the front fog lights are ON.
(See page 95 for more information.)

19. Electronic Vehicle Information Center Display
When the appropriate conditions exist, this display
shows the Electronic Vehicle Information Center (EVIC)
messages. (See page 140 for more information.)

20. Brake System Warning Light

This light monitors various brake functions,
including brake fluid level and parking
brake application. If the brake light turns on,
it may indicate that the parking brake is

applied, there is a low brake fluid level or there is a
problem with the anti-lock brake system.

UNDERSTANDING YOUR INSTRUMENT PANEL

137

4

The dual brake system provides a reserve braking capac-
ity in the event of a failure to a portion of the hydraulic
system. Failure of either half of the dual brake system is
indicated by the Brake Warning Light which will turn on
when the brake fluid level in the master cylinder has
dropped below a specified level.

The light will remain on until the cause is corrected.

NOTE:

The light may flash momentarily during sharp

cornering maneuvers which change fluid level condi-
tions. The vehicle should have service performed, and
the brake fluid level checked.

If brake failure is indicated, immediate repair is neces-
sary.

WARNING!

Driving a vehicle with the brake light on is danger-
ous. Part of the brake system may have failed. It will
take longer to stop the vehicle. You could have an
accident. Have the vehicle checked immediately.

Vehicles equipped with Anti-Lock brakes (ABS), are also
equipped with Electronic Brake Force Distribution (EBD).
In the event of an EBD failure, the Brake Warning Light
will turn on along with the ABS Light. Immediate repair
to the ABS system is required.

The operation of the Brake Warning Light can be checked
by turning the ignition switch from the OFF position to
the ON position. The light should illuminate for approxi-
mately two seconds. The light should then turn off unless
the parking brake is applied or a brake fault is detected.
If the light does not illuminate, have the light inspected
by an authorized dealer.

The light also will turn on when the parking brake is
applied with the ignition switch in the ON position.

NOTE:

This light shows only that the parking brake is

applied. It does not show the degree of brake application.

21. Vehicle Theft Alarm (VTA) Indicator Light
The VTA indicator Light flashes rapidly when the VTA is
arming, and slowly when the VTA is armed. (See page 22
for more information.)

138

UNDERSTANDING YOUR INSTRUMENT PANEL
