22. Tire Pressure Monitor Warning Light — If
Equipped

This light will turn on continuously when
there is a Low tire pressure condition. The
light will also turn on if a problem exist with
any tire sensor. When a system fault is

detected, the indicator lamp will flash repetitively for
ten seconds. The flash cycle will repeat every ten
minutes or until the fault condition is removed and
reset. The light will remain on or flashing until the tire
pressure is properly set or the problem with the sensor
is corrected.

This light will turn on momentarily as a bulb check when
the engine is started.

When the tire pressure monitoring system warning light
is lit, one or more of your tires is significantly underin-
flated. You should stop and check your tires as soon as
possible, and inflate them to the proper pressure as
indicated on the Tire and Loading Information Placard.
Driving on a significantly underinflated tire causes the
tire to overheat and can lead to tire failure. Underinfla-
tion also reduces fuel efficiency and tire tread life, and

may affect the vehicle’s handling and stopping ability.
Each tire, including the spare, should be checked
monthly when cold and set to the recommended inflation
pressure as specified in the tire and loading information
placard.

23. Anti-Lock Brake Light — If Equipped

This light monitors the Anti-Lock Brake System.
The light will turn on when the ignition switch

is turned to the ON position and may stay on for as
long as four seconds.

If the ABS light remains on or turns on while driving, it
indicates that the Anti-Lock portion of the brake system
is not functioning and that service is required. However,
the conventional brake system will continue to operate
normally if the BRAKE warning light is not on.

If the ABS light is on, the brake system should be serviced
as soon as possible to restore the benefits of Anti-Lock
brakes. If the ABS light does not turn on when the
Ignition switch is turned to the ON position, have the
light inspected by an authorized dealer.

UNDERSTANDING YOUR INSTRUMENT PANEL

139

4

24. Low Fuel Indicator Light

The Low Fuel Light will turn on when there is
approximately 2 gallons (9 liters) of fuel remain-
ing in the tank. This light will remain on until

fuel is added.

25. Malfunction Indicator Light

This light is part of an onboard diagnostic
system called OBD that monitors engine and
automatic transmission control systems. The

light will illuminate when the key is in the ON
position before engine start. If the bulb does not come
on when turning the key from OFF to ON, have the
condition checked promptly. (See page 264 for more
information.)

Certain conditions such as a loose or missing gas cap,
poor fuel quality, etc. may illuminate the light after
engine start. The vehicle should be serviced if the light
stays on through several of your typical driving cycles. In
most situations the vehicle will drive normally and will
not require towing.

The Malfunction Indicator Light flashes to alert you to
serious conditions that could lead to immediate loss of

power or severe catalytic converter damage. The vehicle
should be serviced as soon as possible if this occurs.

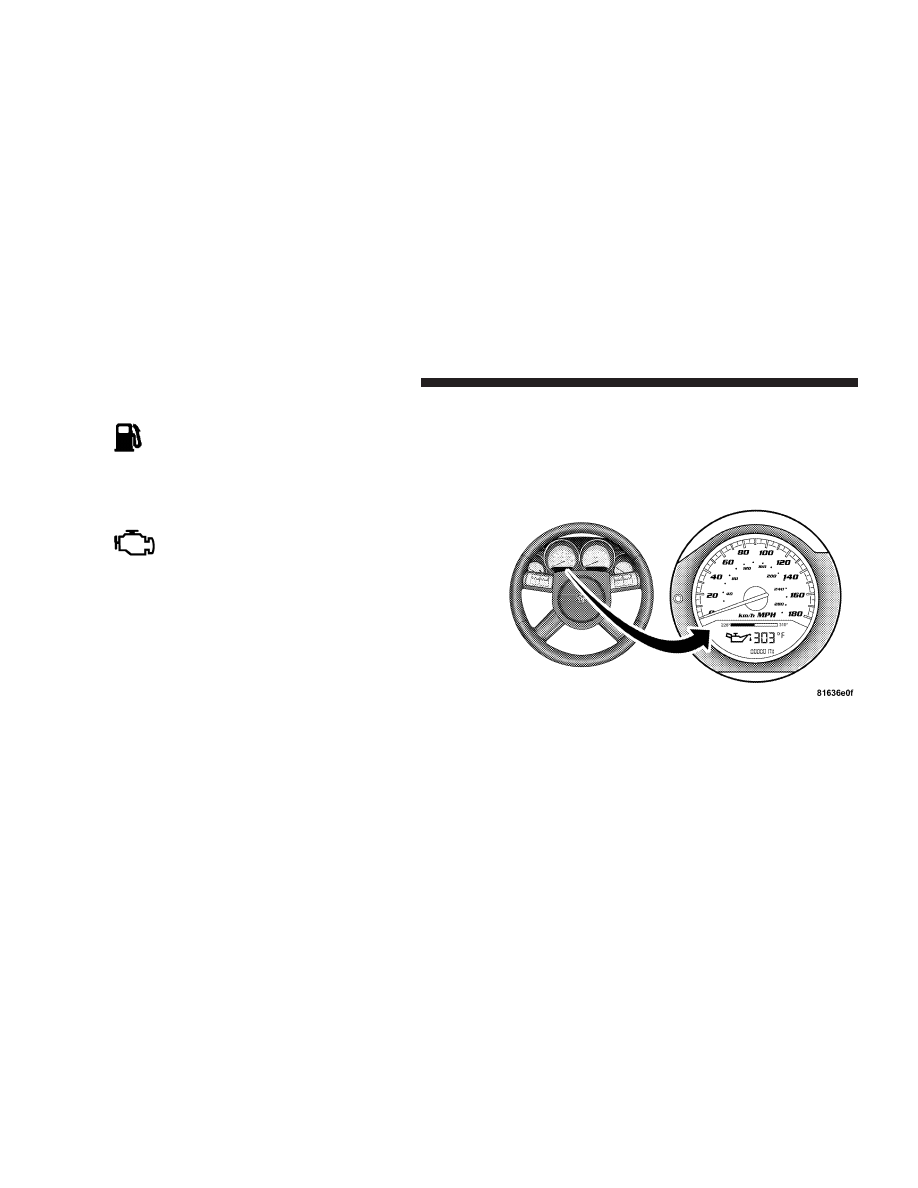

ELECTRONIC VEHICLE INFORMATION CENTER
(EVIC)

The Electronic Vehicle Information Center (EVIC) fea-
tures a driver-interactive display. It is located in the
instrument cluster below the speedometer. Vehicles

Electronic Vehicle Information Center

140

UNDERSTANDING YOUR INSTRUMENT PANEL

equipped with steering wheel mounted switches (de-
scribed in this section) will also be equipped with the
EVIC. The EVIC consists of the following:

• System Status
• Vehicle information warning message displays
• Tire Pressure Monitor System
• Personal Settings (customer programmable features)
• Compass display
• Outside temperature display
• Trip computer functions
• UConnect™ hands-free communication system dis-

plays — If Equipped

• Navigation system screens — If Equipped
• Audio mode display
• Check Gascap

The system allows the driver to select information by
pressing the following switches mounted on the steering
wheel:

Press and release the MENU button and the
mode displayed will change between Trip
Functions, Navigation (If Equipped), System
Warnings, System Status, Personal Settings,

and Telephone (If Equipped).

Pressing the FUNCTION SELECT button ac-
cepts a selected choice. The Function Select
button also advances the radio preset when the
EVIC is in the Compass/Temp/Audio screen.
Use the SCROLL buttons to scroll through Trip
Functions, Navigation (If Equipped), System
Warnings, System Status Messages, and Per-
sonal Settings (Customer Programmable Fea-

tures). The SCROLL buttons also seek up and down
(radio station or CD track number).

The AUDIO MODE SELECT button is used to
select the Compass/Temp/Audio screen. If
Compass/Temp/Audio is already being dis-
played when the AUDIO MODE SELECT but-

ton is pressed, the radio mode will change from AM to

UNDERSTANDING YOUR INSTRUMENT PANEL

141

4

FM to Tape to CD, or to Satellite (SAT) depending on
which radio is in the vehicle. This button can also be used
to return to a previous navigation menu selection.

When the appropriate conditions exist, the Electronic
Vehicle Information Center (EVIC) displays the following
messages.

• Turn Signal On (with a continuous warning chime)
• Left Front Turn Signal Lamp Out (with a single chime)
• Left Rear Turn Signal Lamp Out (with a single chime)
• Right Front Turn Signal Lamp Out (with a single

chime)

• Right Rear Turn Signal Lamp Out (with a single

chime)

• RKE Battery Low (with a single chime)
• Personal Settings Not Available – Vehicle Not in Park
• Left/Right Front Door Ajar (one or more, with a single

chime if speed is above 1 mph)

• Left/Right Rear Door Ajar (one or more, with a single

chime if speed is above 1 mph)

• Door (S) Ajar (with a single chime if vehicle is in

motion)

• Low Washer Fluid (with a single chime)
• Channel 1, 2, OR 3 Transmit
• Channel 1, 2, OR 3 Training
• Channel 1, 2, OR 3 Trained
• Clearing Channels
• Channels Cleared
• Channels Defaulted
• Did Not Train
• Left Front Low Pressure (with a single chime). Refer to

“Starting And Operating, Tire Section”

• Left Rear Low Pressure (with a single chime). Refer to

“Starting And Operating, Tire Section”

142

UNDERSTANDING YOUR INSTRUMENT PANEL

• Right Front Low Pressure (with a single chime). Refer

to “Starting And Operating, Tire Section”

• Right Rear Low Pressure (with a single chime). Refer

to “Starting And Operating, Tire Section”

• Check TPM System (with a single chime). Refer to

“Starting And Operating, Tire Section”

Trip Functions
Press and release the MENU button until one of the Trip
Functions is displayed in the EVIC.

Use the SCROLL buttons to cycle through all the Trip
Computer functions.

The Trip Functions mode displays information on the
following:

• Average Miles Per Gallon (MPG)
Shows the average fuel economy since the last reset.

• Distance To Empty (DTE)
Shows the estimated distance that can be travelled with
the fuel remaining in the tank. This estimated distance is
determined using the MPG for the last few minutes. This
is not resettable.

NOTE:

The “LOW FUEL” message will appear in the

EVIC display when DTE is 30 miles or less.

• Trip A
Shows the total distance travelled for trip A since the last
reset.

• Trip B
Shows the total distance travelled for trip B since the last
reset.

• Elapsed Time
Shows the total elapsed time of travel since the last reset
when the ignition switch is in the ACC position. Elapsed
time will increment when the ignition switch is in the ON
or START position.

• Display Units of Measure in:
Press and release the FUNCTION SELECT button when
in this display until “US” or “METRIC” appears to make
your selection.

To Reset The Display
Pressing and releasing the FUNCTION SELECT button
once will clear the resettable function currently being
displayed. Reset will only occur if a resettable function is

UNDERSTANDING YOUR INSTRUMENT PANEL

143

4

currently being displayed. To reset all resettable func-
tions, press and release the FUNCTION SELECT button a
second time within 3 seconds of resetting the currently
displayed function (>Reset ALL will be displayed during
this 3 second window).

Compass Display

Press and release the compass button to dis-
play one of eight compass readings to indicate
the direction the vehicle is facing, and the
outside temperature.

Automatic Compass Calibration
This compass is self calibrating which eliminates the
need to manually set the compass. When the vehicle is
new, the compass may appear erratic and the EVIC will
display “CAL” until the compass is calibrated. You may
also calibrate the compass by completing one or more
360° turns in an area free from large metal or metallic
objects until the “CAL” message displayed in the EVIC
turns off. The compass will now function normally.

Manual Compass Calibration
If the compass appears erratic and the “CAL” message
does not appear in the EVIC display, you must put the
compass into the Calibration Mode manually.

To put into a Calibration Mode:

Turn on the ignition

switch. Press and hold the compass button for approxi-
mately 2 seconds. Use the SCROLL buttons until “Cali-
brate Compass” is highlighted. Press and release the
FUNCTION SELECT button to start the calibration. The
message “CAL” will appear in the EVIC. Complete one
or more 360° turns in an area free from large metal objects
until the “CAL” message turns off. The compass will now
function normally.

Compass Variance
Compass Variance is the difference between magnetic
North and Geographic North. In some areas of the
country, the difference between magnetic and geographic
North is great enough to cause the compass to give false
readings. If this occurs, the compass variance must be set.

NOTE:

Magnetic materials should be kept away from

the overhead console. This is where the compass sensor is
located.

144

UNDERSTANDING YOUR INSTRUMENT PANEL

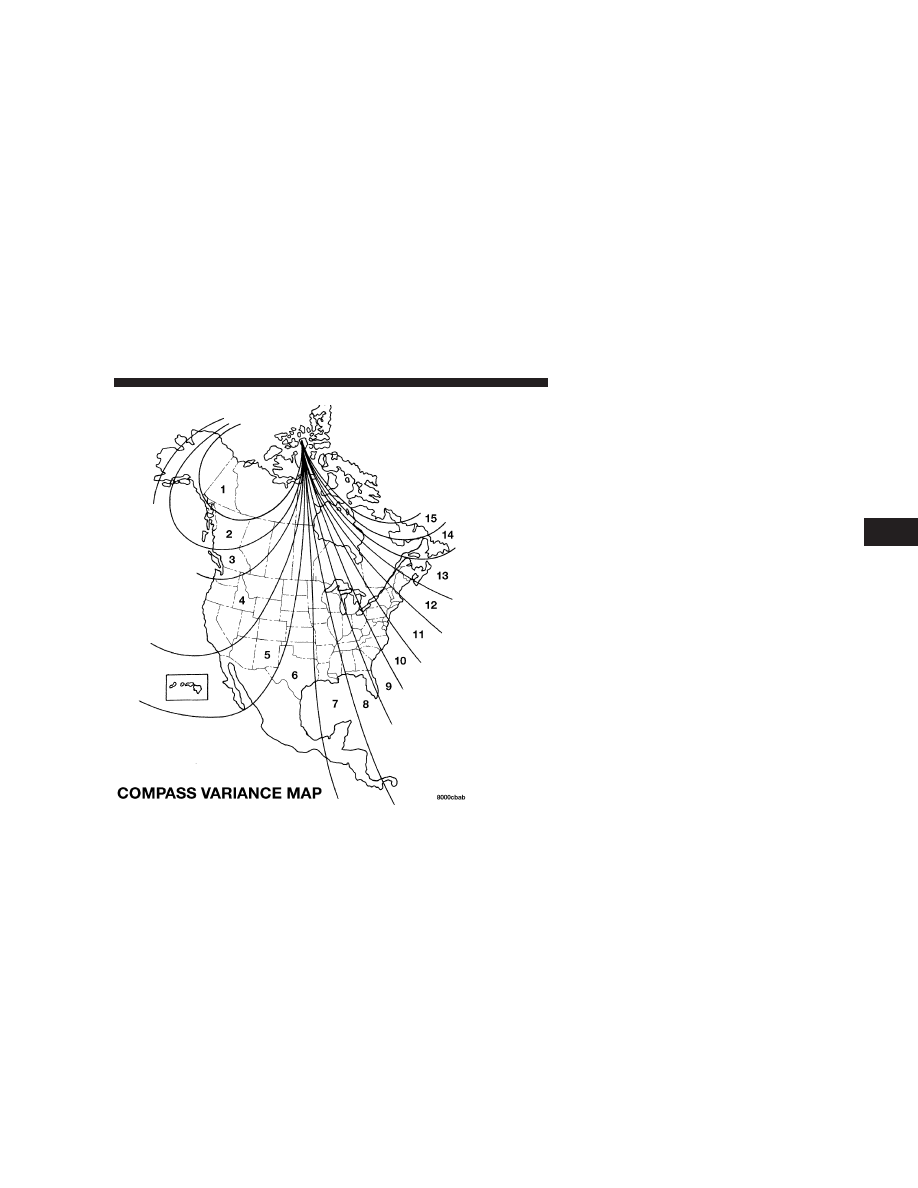

To set the variance:

Turn the ignition switch ON. Press

and hold the compass button for approximately 2 sec-
onds. Use the SCROLL buttons until “Compass Variance”
is highlighted. The “Compass Variance” message and the
last variance zone number will be displayed. Press and
release FUNCTION SELECT button until the proper
variance zone is selected according to the map. Press and
release the compass button to exit.

Telephone — If Equipped
Press and release the MENU button until Telephone is
displayed in the EVIC.

When the appropriate conditions exist, the EVIC pro-
vides the following telephone information:

• Phone status: idle, voice mail, roaming, battery strength

and signal strength in increments of 20 percent.

• Call status: Incoming call, connecting, connected, air

time in minutes and seconds, call ended, call failed,
roaming and no phone connection.

• U-Connect Active.
• Caller ID phone number display.

UNDERSTANDING YOUR INSTRUMENT PANEL

145

4

When the appropriate conditions exist, and if supported
by the Cell phone the EVIC will display the following
telephone symbols:

The EVIC displays this symbol to indicate the
signal strength of the U-Connect phone. The
number of horizontal bars increase as the
strength of the U-Connect phone signal in-
creases.

The EVIC displays this symbol to indicate an
incoming call.

The EVIC displays this symbol to indicate that
the U-Connect phone is currently in analog
mode.

The EVIC displays this symbol to indicate that
the U-Connect phone is currently in roaming.

The EVIC displays this symbol to indicate that
you have voice mail.

The EVIC displays this symbol to indicate a
text message.

The EVIC displays this symbol to indicate the
battery strength of the U-Connect phone.

The EVIC displays this symbol to indicate that
a phone connection has been made.

Signal

Strength

Incom-

ing Call

Analog

Roam-

ing

Voice

Mail

Text

Message

Battery

Strength

Call in

Progress

146

UNDERSTANDING YOUR INSTRUMENT PANEL

The EVIC displays this symbol to indicate that
the U-Connect phone is currently not available.

Navigation — If Equipped

Navigation Display Control
Press and release the MENU button until Navigation is
displayed in the EVIC. When the Navigation System is
On, the steering wheel buttons can be used to select the
Map or Menu display on the Navigation Unit. When the
Menu display is active, the SCROLL buttons can be used
to scroll through the list, the FUNCTION SELECT button
can be used to select an item, and the AUDIO MODE
SELECT button can be used to return to the previous
menu. When the Map display is active, pressing the
FUNCTION SELECT button will change the Navigation
Unit Display to the Menu.

Turn By Turn Directions
If Turn by Turn Navigation is enabled through Personal
Settings, the Navigation System will provide turn by turn
directions to the programmed destination in the EVIC
display. The name of the approaching road is displayed
at the top of the screen, followed by an arrow to show the
direction of the turn and the remaining distance to the
turn counted down.

System Warnings (Customer Information
Features)
Press and release the MENU button until “SYSTEM
WARNINGS” is displayed in the EVIC. Use the SCROLL
buttons to display one of the following choices:

• Oil Temperature
Shows the actual oil temperature.

• Oil Pressure
Shows the actual oil pressure.

Phone

Not

Avail-

able

UNDERSTANDING YOUR INSTRUMENT PANEL

147

4

Personal Settings (Customer Programmable
Features)
This allows the driver to set and recall features when the
transmission is in PARK.

Press and release the MENU button until Personal Set-
tings is displayed in the EVIC.

Use the SCROLL buttons to display one of the following
choices:

Language
When in this display you may select different languages
for all display nomenclature, including the trip functions
and navigation system. Pressing the FUNCTION SE-
LECT button while in this display selects English, Es-
panol, Deutsch, Italiano, or Francais depending on avail-
ability. As you continue the displayed information will be
shown in the selected language.

NOTE:

UConnect™ language will not change using the

EVIC. Please refer to “Language Selection” in the
HANDS–FREE COMMUNICATION (UConnect™) — IF
EQUIPPED section of this manual for details.

Display English or Metric
The EVIC, odometer, and navigation system units can be
changed between English and Metric.

Press and release the FUNCTION SELECT button when
in this display until “US” or “METRIC” appears to make
your selection.

Lock Doors Automatically at 15 MPH (24 Km/h)
When ON is selected all doors lock automatically when
the speed of the vehicle reaches 15 mph (24 km/h). Press
and release the FUNCTION SELECT button when in this
display until “ON” or “OFF” appears to make your
selection.

Auto Unlock On Exit
When ON is selected all the vehicle’s doors will unlock
when the driver’s door is opened if the vehicle is stopped
and the transmission is in P (Park) or N (Neutral)
position. Press and release the FUNCTION SELECT
button when in this display until “ON” or “OFF” appears
to make your selection.

148

UNDERSTANDING YOUR INSTRUMENT PANEL

Remote Unlock Driver’s Door 1st
When DRIVER’S DOOR 1ST is selected only the driv-
er’s door will unlock on the first press of the remote
keyless entry unlock button and require a second press to
unlock the remaining locked doors. When REMOTE
UNLOCK ALL DOORS

is selected all of the doors will

unlock at the first press of the remote keyless entry
unlock button. Press and release the FUNCTION SE-
LECT button when in this display until “DRIVER’S
DOOR 1ST” or “ALL DOORS” appears to make your
selection.

Sound Horn with Remote Key Lock
When ON is selected a short horn sound will occur when
the remote keyless entry “Lock” button is pressed. This
feature may be selected with or without the flash lights
on lock/unlock feature. Press and release the FUNC-
TION SELECT button when in this display until “ON” or
“OFF” appears to make your selection.

Flash Lights with Remote Key Lock
When ON is selected, the front and rear turn signals will
flash when the doors are locked or unlocked using the
remote keyless entry transmitter. This feature may be

selected with or without the sound horn on lock feature
selected. Press and release the FUNCTION SELECT
button when in this display until “ON” or “OFF” appears
to make your selection.

Delay Turning Headlamps Off
When this feature is selected the driver can choose to
have the headlamps remain on for 0, 30, 60, or 90 seconds
when exiting the vehicle. Press and release the FUNC-
TION SELECT button when in this display until 0, 30, 60,
or 90 appears to make your selection.

Delay Power Off to Accessories Until Exit
When this feature is selected, the power window
switches, radio, hands–free system, DVD video system,
power sunroof, and power outlets will remain active for
up to 60 minutes after the ignition switch has been turned
off. Opening a vehicle door will cancel this feature. Press
and release the FUNCTION SELECT button when in this
display until “Off”, “45 sec.”, “5 min.”, “10 min.”, “30
min.”, or “60 min.” appears to make your selection.

UNDERSTANDING YOUR INSTRUMENT PANEL

149

4

Turn Headlamps on with Remote Key Unlock
When this feature is selected the headlamps will activate
and remain on for up to 90 seconds when the doors are
unlocked using the remote keyless entry transmitter.
Press and release the FUNCTION SELECT button when
in this display until “OFF”, “30 sec.”, “60 sec.”, or “90
sec.” appears to make your selection.

Confirmation of Voice Commands — If Equipped
When ON is selected all voice commands from the
U-Connect system are confirmed. Press and release the
FUNCTION SELECT button when in this display until
“ON” or “OFF” appears to make your selection.

Turn by Turn Navigation — If Equipped
When ON is selected the Turn-by-Turn directions will
appear in the display as the vehicle approaches a desig-
nated turn within a programmed route. Press and release
the FUNCTION SELECT button when in this display
until “ON” or “OFF” appears to make your selection.

SALES CODE REF — AM/FM/CD (SINGLE DISC)
RADIO WITH OPTIONAL SATELLITE RADIO AND
HANDS FREE PHONE CAPABILITY

NOTE:

The radio sales code is located on the lower

right side of your radio faceplate.

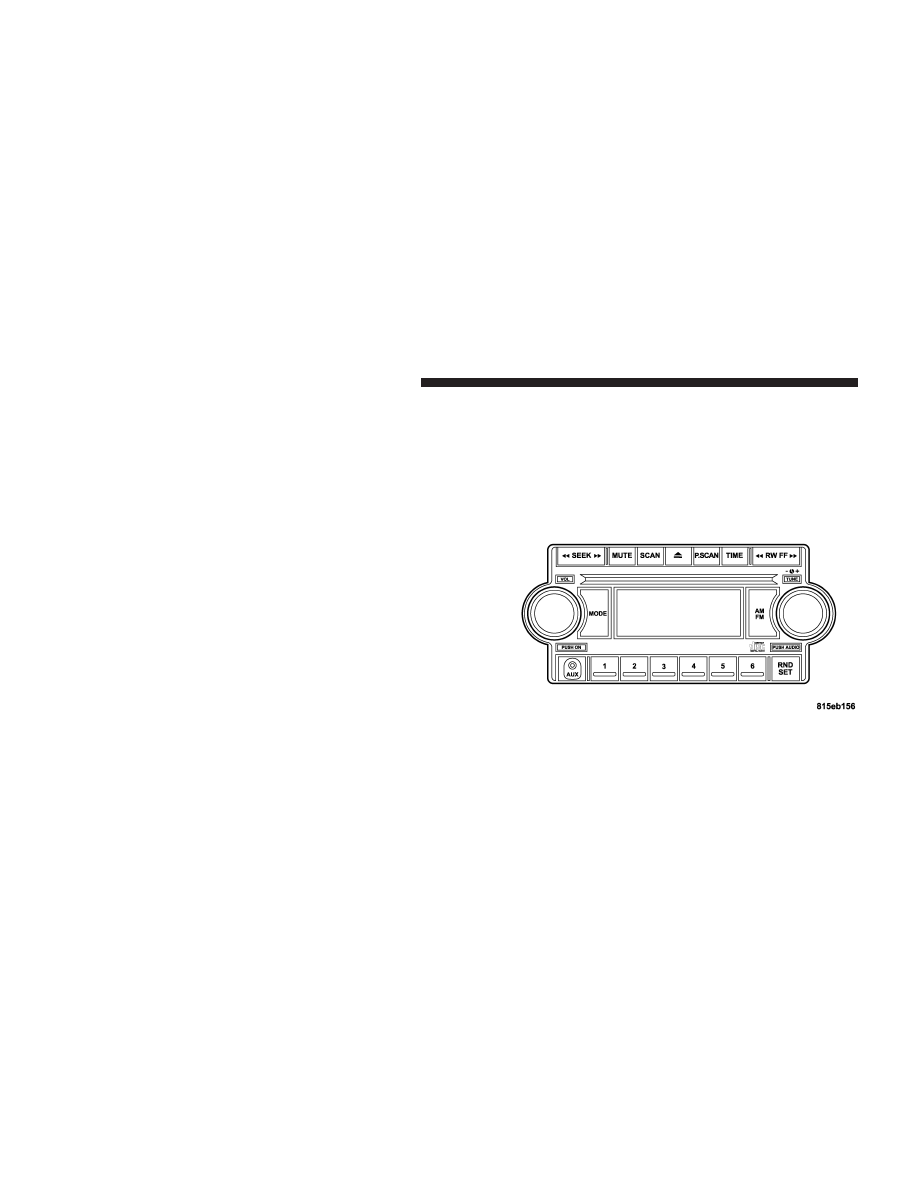

REF Radio

150

UNDERSTANDING YOUR INSTRUMENT PANEL

Operating Instructions - Radio Mode

NOTE:

The ignition switch must be in the ON or ACC

position to operate the radio.

Power Switch/Volume Control (Rotary)
Press the ON/VOL control to turn the radio ON. Press
the ON/VOL a second time to turn OFF the radio.

Electronic Volume Control
The electronic volume control turns continuously (360
degrees) in either direction without stopping. Turning the
volume control to the right increases the volume and to
the left decreases it.

When the audio system is turned on, the sound will be
set at the same volume level as last played.

For your convenience, the volume can be turned down,
but not up, when the audio system is off and the ignition
is ON.

Mode Button (Radio Mode)
Press the mode button repeatedly to select between the
CD player or Satellite Radio (if equipped).

SEEK Button (Radio Mode)
Press and release the SEEK button to search for the next
listenable station in either AM/FM or Satellite (if
equipped) mode. Press the right side of the button to seek
up and the left side to seek down. The radio will remain
tuned to the new station until you make another selec-
tion. Holding the button will bypass stations without
stopping until you release it.

MUTE Button (Radio Mode)
Press the MUTE button to cancel the sound from the
speakers.

⬙MUTE⬙ will be displayed. Press the MUTE

button a second time and the sound from the speakers
will return. Rotating the volume control, turning the
radio ON /OFF, or turning ON/OFF the ignition, will
cancel the MUTE feature.

NOTE:

In Hands Free Phone (if equipped) mode, the

MUTE button mutes the microphone.

SCAN Button (Radio Mode)
Pressing the SCAN button causes the tuner to search for
the next listenable station, in either AM, FM or Satellite (if

UNDERSTANDING YOUR INSTRUMENT PANEL

151

4

equipped) frequencies, pausing for 5 seconds at each
listenable station before continuing to the next. To stop
the search, press SCAN a second time.

PSCAN Button (Radio Mode)
Pressing the PSCAN button, causes the tuner to scan
through preset stations, in either AM, FM or Satellite (if
equipped) frequencies, pausing for 5 seconds at each
preset station before continuing to the next. To stop the
search, press PSCAN a second time.

Time Button
Press the time button and the time of day will be
displayed for 5 seconds.

Clock Setting Procedure

1. Press and hold the time button until the hours blink.

2. Adjust the hours by turning the right side Tune /
Audio control.

3. After the hours are adjusted, press the right side Tune
/ Audio control to set the minutes. The minutes will
begin to blink.

4. Adjust the minutes using the right side Tune / Audio
control.

5. To exit, press any button/knob or wait 5 seconds.

RW/FF (Radio Mode)
Pressing the rewind/fast forward button causes the tuner
to search for the next frequency in the direction of the
arrows. This feature operates in either AM, FM or Satel-
lite (if equipped) frequencies.

TUNE Control (Radio Mode)
Turn the right side rotary control clockwise to increase or
counter-clockwise to decrease the frequency.

AM/FM Button (Radio Mode)
Press the button to select AM or FM Modes.

Setting the Tone, Balance, and Fade
Press the rotary TUNE control and BASS will be dis-
played. Turn the TUNE control to the right or left to
increase or decrease the Bass tones.

Press the rotary TUNE control a second time and MID
will be displayed. Turn the TUNE control to the right or
left to increase or decrease the Mid Range tones.

152

UNDERSTANDING YOUR INSTRUMENT PANEL

Press the rotary TUNE control a third time and TREB will
be displayed. Turn the TUNE control to the right or left to
increase or decrease the Treble tones.

Press the rotary TUNE control a fourth time and BAL will
be displayed. Turn the TUNE control to the right or left to
adjust the sound level from the right or left side speakers.

Press the rotary TUNE control a fifth time and FADE will
be displayed. Turn the TUNE control to the left or right to
adjust the sound level between the front and rear speak-
ers.

Press the tune control again or wait 5 seconds to exit
setting tone, balance, and fade.

RND/SET Button (Radio Mode) To SET The
Push-Button Memory
When you are receiving a station that you wish to
commit to push-button memory, press the SET button.
The symbol SET 1 will now show in the display window.
Select the button (1-6) you wish to lock onto this station
and press and release that button. If a button is not

selected within 5 seconds after pressing the SET button,
the station will continue to play but will not be stored
into push-button memory.

You may add a second station to each push-button by
repeating the above procedure with this exception: Press
the SET button twice and SET 2 will show in the display
window. Each button can be set for SET 1 and SET 2 in
both AM and FM. This allows a total of 12 AM,12 FM and
12 Satellite (if equipped) stations to be stored into push-
button memory. The stations stored in SET 2 memory can
be selected by pressing the push-button twice.

Every time a preset button is used a corresponding
button number will be displayed.

Preset Buttons 1 - 6 (Radio Mode)
These buttons tune the Radio to the stations that you
commit to push-button memory {12 AM, 12 FM, and 12
Satellite (if equipped) stations}.

UNDERSTANDING YOUR INSTRUMENT PANEL

153

4

Operation Instructions - CD Mode

NOTE:

The ignition switch must be in the ON or ACC

position to operate the radio.

Inserting The Compact Disc (Single CD Player)
Gently insert one CD into the CD player with the CD
label facing up. The CD will automatically be pulled into
the CD Player and the CD icon will illuminate on the
radio display.

If the volume control is ON, the unit will switch to CD
mode and begin to play. The display will show the track
number and play time in minutes and seconds. Play will
begin at the start of track one.

NOTE:

• On some vehicles you may insert or eject a disc with

the radio or ignition switch OFF.

• If you insert a disc with the ignition ON and the radio

OFF, the CD will automatically be pulled into the CD
Player.

• This radio does not play discs with MP3 tracks.

SEEK Button (CD Mode)
Press the right side of the SEEK button for the next track
on the CD. Press the left side of the button to return to the
beginning of the current track, or return to the beginning
of the previous track if the CD is within the first 10
seconds of the current selection.

MUTE Button ((CD Mode)
Press the MUTE button to cancel the sound from the
speakers.

⬙MUTE⬙ will be displayed. Press the MUTE

button a second time and the sound from the speakers
will return. Rotating the volume control or turning OFF
the ignition will also return the sound from the speakers.

SCAN Button (CD Mode)
Press this button to play the first 10 seconds of each track.
To stop the scan function, press the button a second time.

EJECT Button (CD Mode)

Press this button and the disc will unload and
move to the entrance for easy removal. The
unit will switch to the last selected mode.

If you do not remove the disc within 15 seconds, it will be
reloaded. The radio mode will continue to appear.

154

UNDERSTANDING YOUR INSTRUMENT PANEL
