OXYGEN SENSOR HEATER RELAY

CAV

CIRCUIT

FUNCTION

55

A242 18DG/OR

OXYGEN SENSOR HEATER RELAY OUTPUT

56

K512 18BR/YL

OXYGEN SENSOR HEATER RELAY CONTROL

57

-

-

58

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

59

F242 18DG/PK

FUSED B(+)

RUN/ACC RELAY

CAV

CIRCUIT

FUNCTION

72

F89 20RD/WT

RUN/ACC RELAY CONTROL

73

A5 14RD

FUSED B(+)

74

-

-

75

F1 14DB

RUN/ACC RELAY OUTPUT

76

Z1 20BK

GROUND

STARTER MOTOR RELAY

CAV

CIRCUIT

FUNCTION

30

T40 12BR

STARTER MOTOR RELAY OUTPUT

31

K90 18TN

STARTER MOTOR RELAY CONTROL

32

-

-

33

F45 20YL/BK

FUSED IGNITION SWITCH OUTPUT (START)

34

A107 12RD/YL

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

236

CONNECTOR PINOUTS

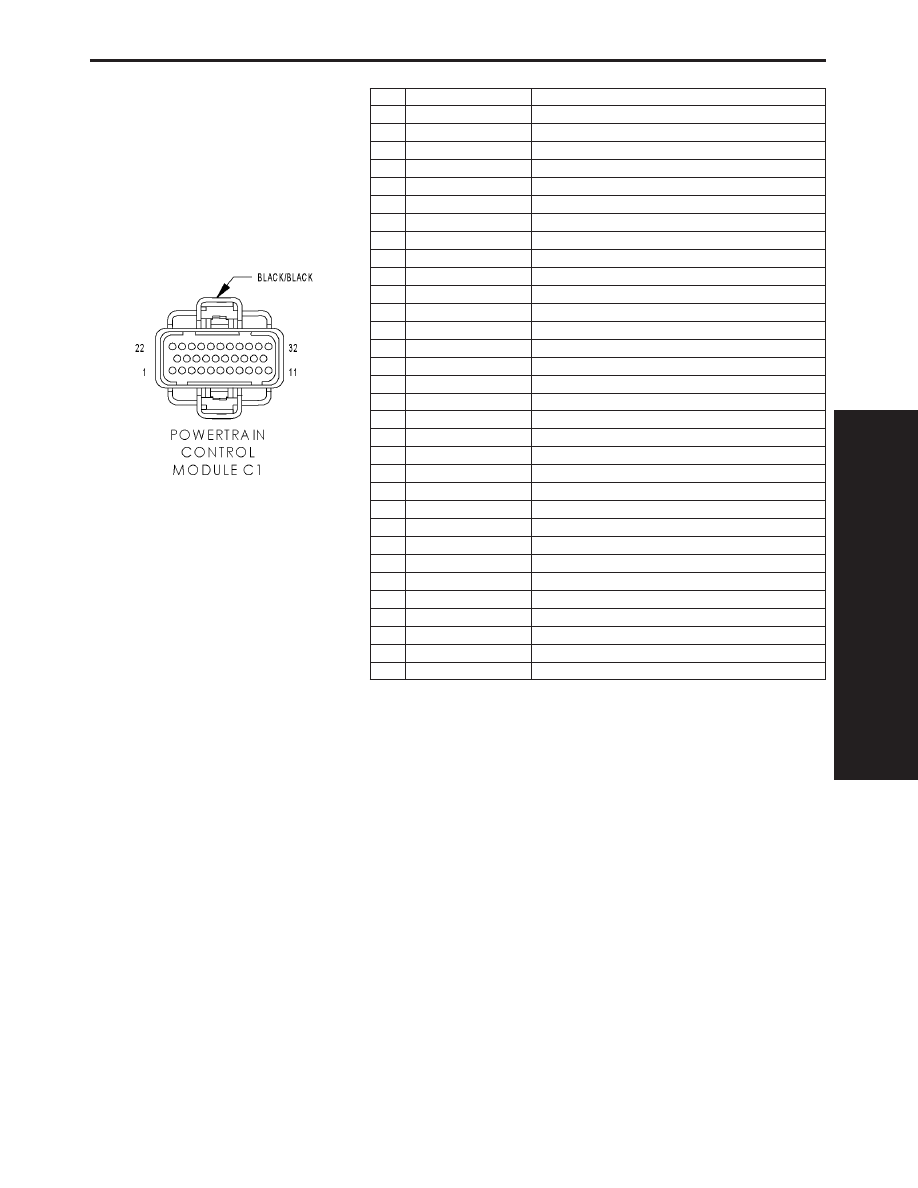

POWERTRAIN CONTROL MODULE C1 - BLACK/BLACK 32 WAY

CAV

CIRCUIT

FUNCTION

1

K32 18YL/GY

IGNITION COIL NO. 4 DRIVER

2

F202 18PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

K18 18RD/YL

IGNITION COIL NO. 3 DRIVER

4

K900 18DB/DG

SENSOR GROUND

5

K43 18DG/GY

IGNITION COIL NO. 5 DRIVER

6

-

-

7

K19 18BK/GY

IGNITION COIL NO. 1 DRIVER

8

K24 18GY/BK

CKP SIGNAL

9

K17 18DB/TN

IGNITION COIL NO. 2 DRIVER

10

K39 18GY/RD

IAC MOTOR NO. 3 DRIVER

11

K60 18YL/BK

IAC MOTOR NO. 2 DRIVER

12

-

-

13

-

-

14

-

-

15

K21 18BK/RD

IAT SIGNAL

16

K2 18TN/BK

ECT SIGNAL

17

K7 18OR

5V SUPPLY

18

K44 18TN/YL

CMP SIGNAL

19

K59 18VT/BK

IAC MOTOR NO. 4 DRIVER

20

K40 18BR/WT

IAC MOTOR NO. 1 DRIVER

21

-

-

22

A14 16RD/WT

FUSED B(+)

23

K22 18OR/DB

TP SIGNAL

24

K41 18BK/DG

O2 1/1 SIGNAL

25

K141 18TN/WT

O2 1/2 SIGNAL

26

K241 18LG/RD

O2 2/1 SIGNAL

27

K1 18DG/RD

MAP SIGNAL

28

-

-

29

K341 18TN/WT

O2 2/2 SIGNAL

30

-

-

31

Z12 16BK/TN

GROUND

32

Z12 16BK/TN

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

237

CONNECTOR PINOUTS

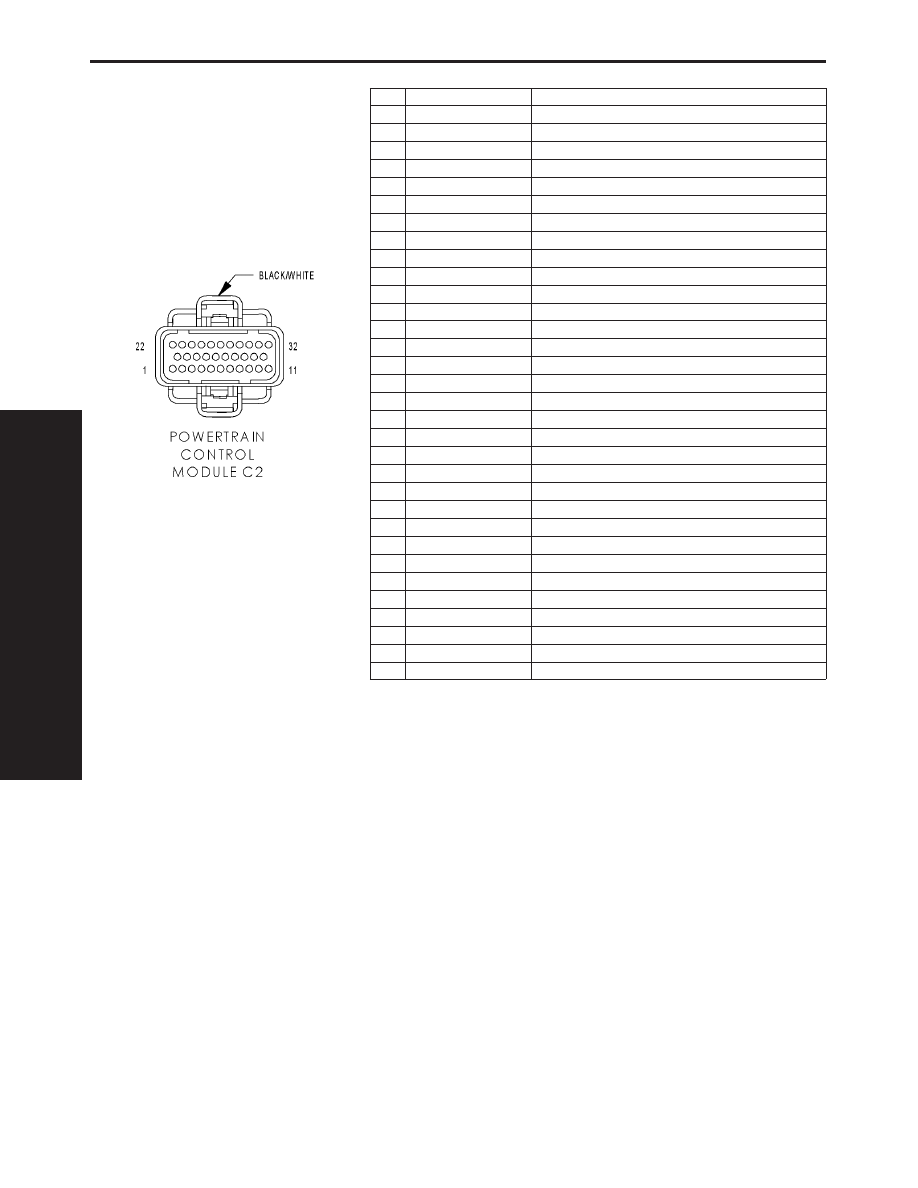

POWERTRAIN CONTROL MODULE C2 - BLACK/WHITE 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K26 18VT

FUEL INJECTOR NO. 7 DRIVER

3

K5 18WT/LG

FUEL INJECTOR NO. 9 DRIVER

4

K11 18WT/DB

FUEL INJECTOR NO. 1 DRIVER

5

K13 18YL/WT

FUEL INJECTOR NO. 3 DRIVER

6

K38 18GY

FUEL INJECTOR NO. 5 DRIVER

7

-

-

8

-

-

9

-

-

10

K20 18DG

GENERATOR FIELD DRIVER

11

-

-

12

K58 18BR/DB

FUEL INJECTOR NO. 6 DRIVER

13

K28 18GY/LB

FUEL INJECTOR NO. 8 DRIVER

14

K8 18BK/LG

FUEL INJECTOR NO. 10 DRIVER

15

K12 18TN

FUEL INJECTOR NO. 2 DRIVER

16

K14 18LB/BR

FUEL INJECTOR NO. 4 DRIVER

17

C240 18OR/RD

HYDRAULIC COOLING FAN CONTROL

18

-

-

19

C18 18DB

A/C PRESSURE SIGNAL

20

-

-

21

K136 18LB/BK

REVERSE LOCK-OUT SOLENOID CONTROL

22

-

-

23

G60 18GY/YL

OIL PRESSURE SENSOR SIGNAL

24

-

-

25

-

-

26

-

-

27

G7 18WT/OR

VEHICLE SPEED SENSOR SIGNAL

28

-

-

29

G61 18VT/WT

OIL TEMPERATURE SENSOR SIGNAL

30

-

-

31

F888 18BR/PK

5V SUPPLY

32

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

238

CONNECTOR PINOUTS

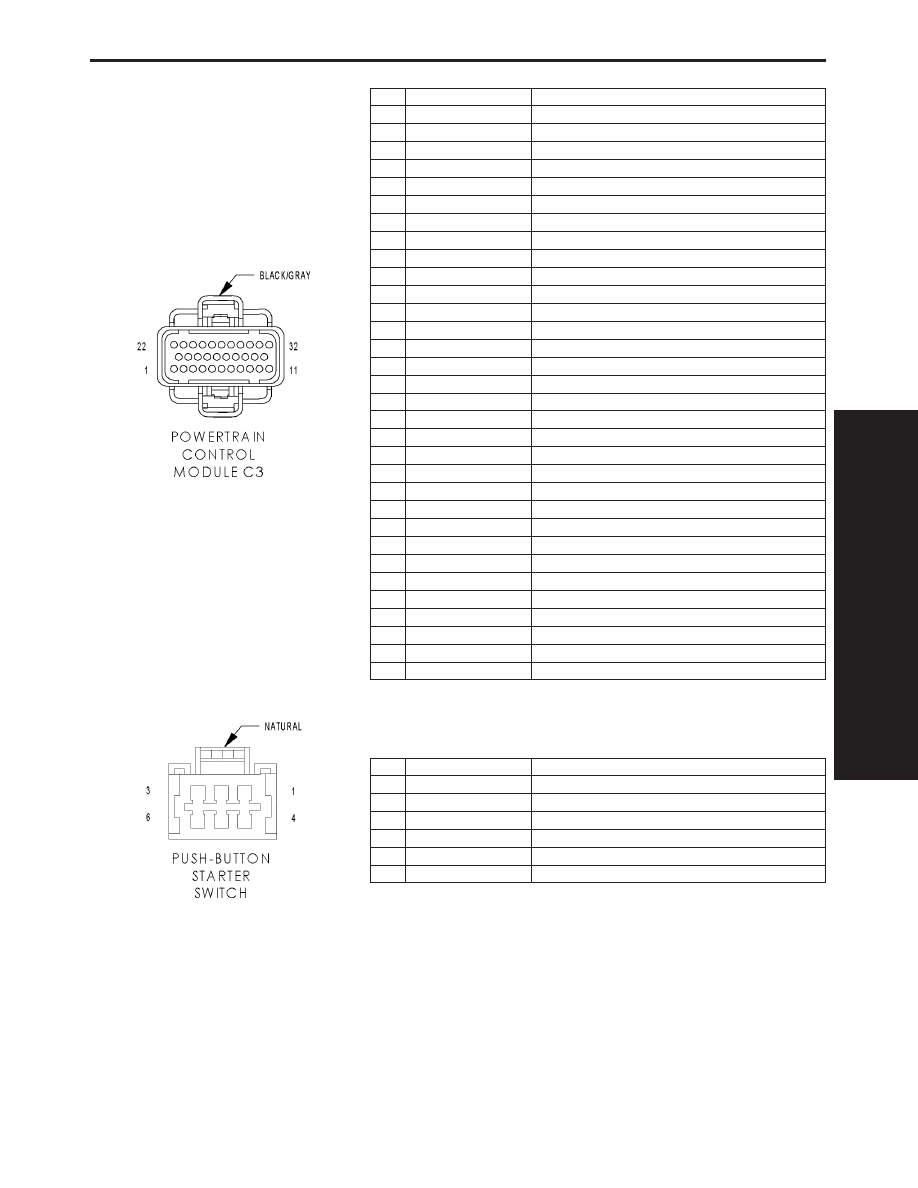

POWERTRAIN CONTROL MODULE C3 - BLACK/GRAY 32 WAY

CAV

CIRCUIT

FUNCTION

1

C13 18DB/OR

A/C CLUTCH RELAY CONTROL

2

-

-

3

K51 18DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

4

-

-

5

-

-

6

K33 18GY/OR

SKIP SHIFT SOLENOID CONTROL

7

-

-

8

K79 18OR/RD

O2 1/1 HEATER CONTROL

9

K512 18BR/YL

OXYGEN SENSOR HEATER RELAY CONTROL

10

K106 18WT/DG

LEAK DETECTION PUMP SOLENOID CONTROL

11

-

-

12

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

13

-

-

14

K107 18OR

LEAK DETECTION PUMP SWITCH SENSE

15

K25 18VT/LG

BATTERY TEMPERATURE SENSOR SIGNAL

16

K80 18BK/LG

O2 2/1 HEATER CONTROL

17

K90 18TN

STARTER MOTOR RELAY CONTROL

18

-

-

19

K31 18BR

FUEL PUMP RELAY CONTROL

20

K52 18PK/BK

EVAP/PURGE SOLENOID CONTROL

21

-

-

22

C20 18BR

A/C SWITCH SENSE

23

-

-

24

K29 18WT/PK

BRAKE LAMP SWITCH SENSE

25

K125 18WT/DB

GENERATOR SOURCE

26

-

-

27

D21 18PK

SCI TRANSMIT

28

-

-

29

D20 18LG

SCI RECEIVE

30

D25 18VT/YL

PCI BUS

31

-

-

32

-

-

PUSH-BUTTON STARTER SWITCH - NATURAL 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

G5 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

F145 20YL/RD

STARTER SWITCH SENSE

4

-

-

5

-

-

6

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

239

CONNECTOR PINOUTS
