Dodge Viper SRT-10 (ZB). Manual - part 456

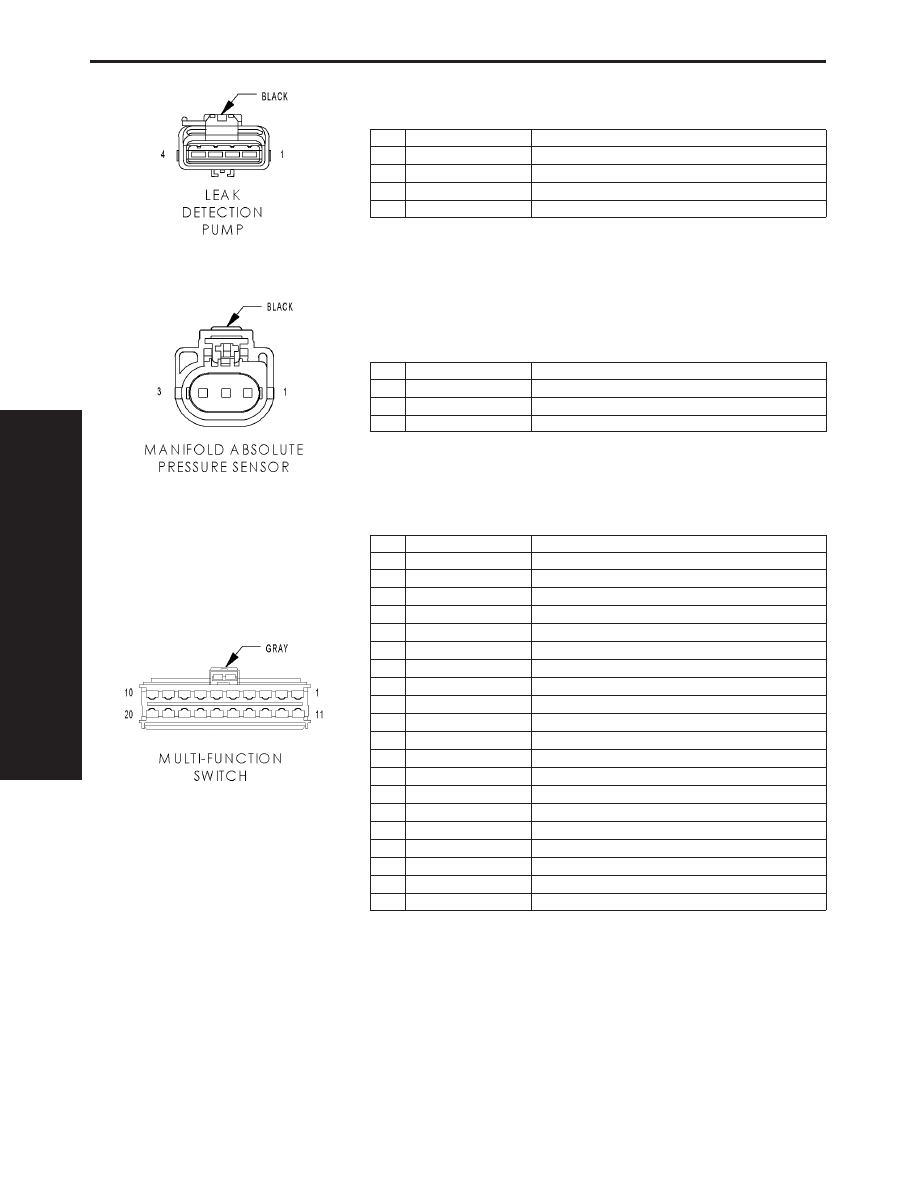

LEAK DETECTION PUMP - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K125 18WT/DB

GENERATOR SOURCE

3

K106 20WT/DG

LEAK DETECTION PUMP SOLENOID CONTROL

4

K107 20OR

LEAK DETECTION PUMP SWITCH SENSE

MANIFOLD ABSOLUTE PRESSURE SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K1 18DG/RD

MAP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

K7 20OR

5V SUPPLY

MULTI-FUNCTION SWITCH - GRAY 20 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L61 20LG

LEFT TURN SIGNAL

3

F71 20RD

IGNITION FEED

4

L63 20DG/RD

LEFT REAR TURN SIGNAL DRIVER

5

L62 20BR/RD

RIGHT REAR TURN SIGNAL DRIVER

6

L60 20TN

RIGHT TURN SIGNAL

7

G900 20VT/OR

SENSE RETURN

8

E19 20RD

PANEL LAMPS DRIVER

9

L107 20WT

PARK LAMP SWITCH SENSE

10

-

-

11

A15 20RD/PK

FUSED B(+)

12

-

-

13

G900 20VT/OR

SENSE RETURN

14

L35 20BR/WT

FOG LAMP SWITCH SENSE

15

-

-

16

L307 20LG/OR

LOW BEAM SWITCH SENSE

17

L324 20WT/LG

HIGH BEAM SWITCH SENSE

18

G900 20VT/OR

SENSE RETURN

19

-

-

20

G900 20VT/OR

SENSE RETURN

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

232

CONNECTOR PINOUTS

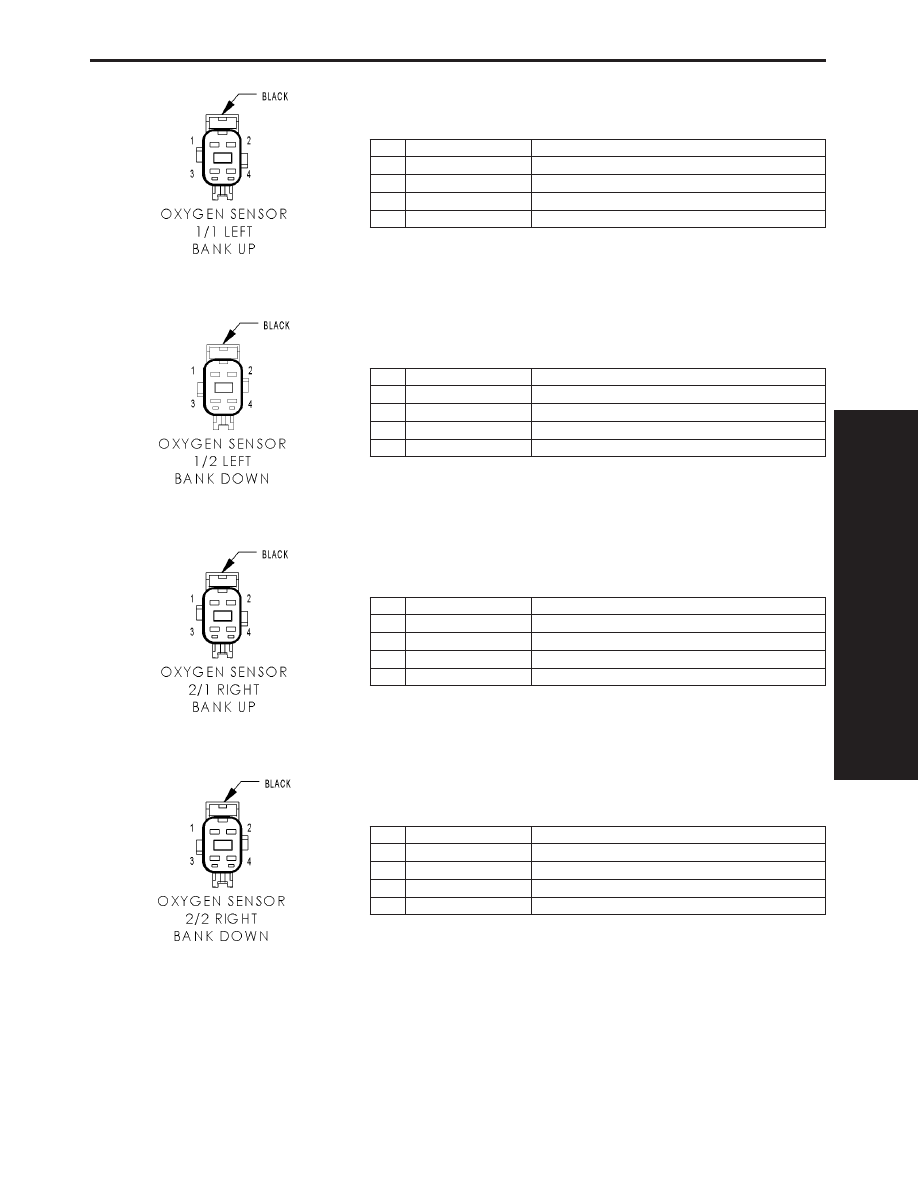

OXYGEN SENSOR 1/1 LEFT BANK UP - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K79 18OR/RD

O2 1/1 HEATER CONTROL

3

K900 20DB/DG

SENSOR GROUND

4

K41 18BK/DG

O2 1/1 SIGNAL

OXYGEN SENSOR 1/2 LEFT BANK DOWN - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

A242 18DG/OR

OXYGEN SENSOR HEATER RELAY OUTPUT

2

Z1 20BK

GROUND

3

K900 20DB/DG

SENSOR GROUND

4

K141 18TN/WT

O2 1/2 SIGNAL

OXYGEN SENSOR 2/1 RIGHT BANK UP - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K80 18BK/LG

O2 2/1 HEATER CONTROL

3

K900 20DB/DG

SENSOR GROUND

4

K241 18LG/RD

O2 2/1 SIGNAL

OXYGEN SENSOR 2/2 RIGHT BANK DOWN - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

A242 18DG/OR

OXYGEN SENSOR HEATER RELAY OUTPUT

2

Z1 18BK

GROUND

3

K900 20DB/DG

SENSOR GROUND

4

K341 18TN/WT

O2 2/2 SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

233

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

234

CONNECTOR PINOUTS

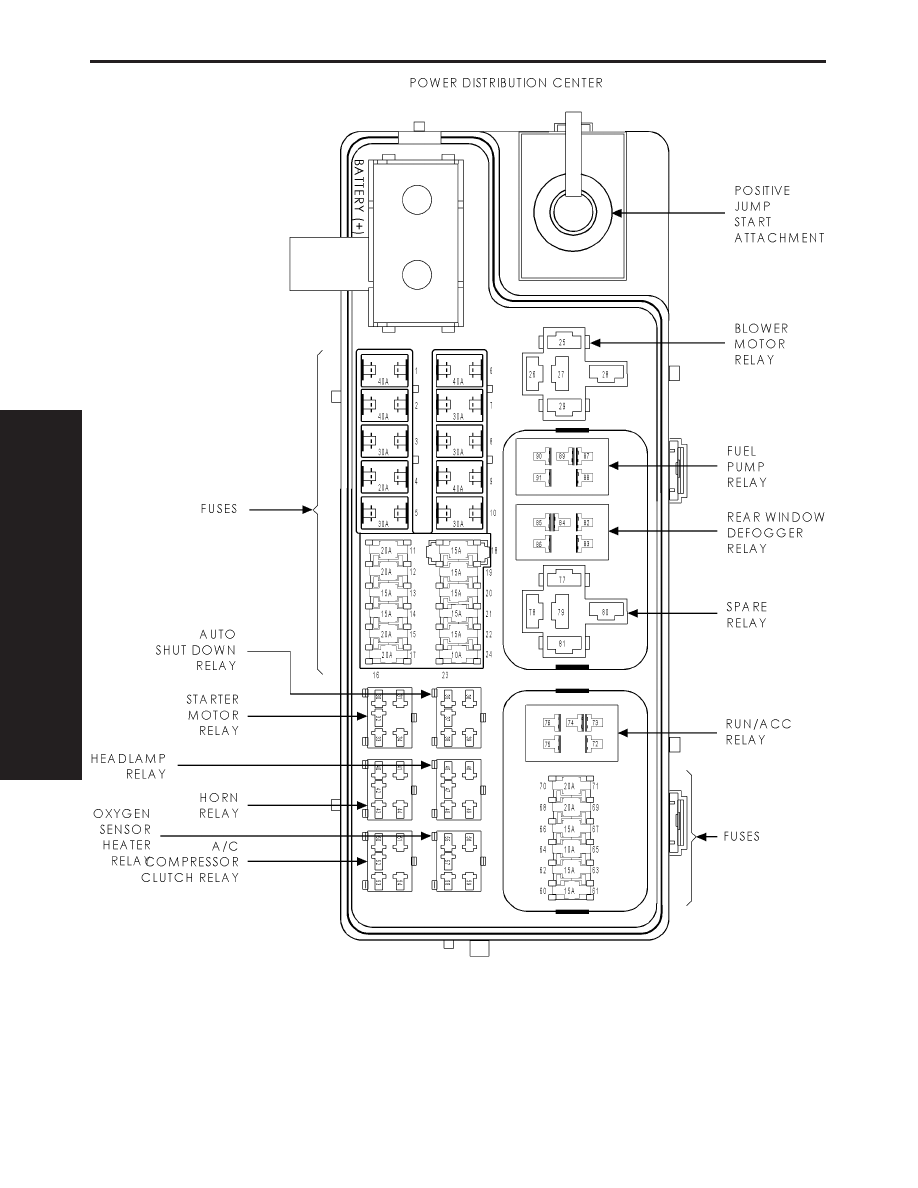

FUSES (PDC)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

40A

A111 12RD/LB

FUSED B(+)

2

40A

A107 12RD/YL

FUSED B(+)

3

30A

A145 14WT/RD

FUSED B(+)

4

20A

F75 14VT

FUSED B(+)

5

30A

A48 14VT

FUSED B(+)

6

40A

A149 12RD/TN

FUSED B(+)

7

30A

A10 12RD/DG

FUSED B(+)

8

30A

A5 14RD

FUSED B(+)

9

40A

A7 12RD

FUSED B(+)

10

30A

A1 14RD

FUSED B(+)

11

20A

A14 16RD/WT

FUSED B(+)

12

20A

A105 18DB/RD

FUSED B(+)

13

15A

A15 20RD/PK

FUSED B(+)

14

15A

F242 18DG/PK

FUSED B(+)

15

20A

A4 16BK/PK

FUSED B(+)

16/17

20A

F30 16RD

FUSED RUN/ACC RELAY OUTPUT

18

15A

F35 18RD

FUSED B(+)

19

15A

A62 18VT/LB

FUSED B(+)

20

15A

A27 20RD/VT

FUSED B(+)

21

15A

A103 20GY/RD

FUSED B(+)

22

15A

A64 16DG/WT

FUSED B(+)

23/24

10A

F14 18LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

60/61

15A

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

62/63

15A

G5 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

64/65

10A

F12 18DB/RD

FUSED IGNITION SWITCH OUTPUT (RUN-START)

66/67

20A

F13 18DB

FUSED RUN/ACC RELAY OUTPUT

68/69

20A

L43 18VT

FUSED HEADLAMP RELAY OUTPUT

70/71

20A

L44 18VT/RD

FUSED HEADLAMP RELAY OUTPUT

A/C COMPRESSOR CLUTCH RELAY

CAV

CIRCUIT

FUNCTION

50

C3 18DB/BK

A/C CLUTCH RELAY OUTPUT

51

C13 18DB/OR

A/C CLUTCH RELAY CONTROL

52

-

-

53

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

54

A27 20RD/VT

FUSED B(+)

AUTO SHUT DOWN RELAY

CAV

CIRCUIT

FUNCTION

35

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

36

K51 18DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

37

-

-

38

A14 16RD/WT

FUSED B(+)

39

A14 16RD/WT

FUSED B(+)

FUEL PUMP RELAY

CAV

CIRCUIT

FUNCTION

87

A141 16DG/WT

FUEL PUMP RELAY OUTPUT

88

K31 18BR

FUEL PUMP RELAY CONTROL

89

-

-

90

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

91

A64 16DG/WT

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

235

CONNECTOR PINOUTS
