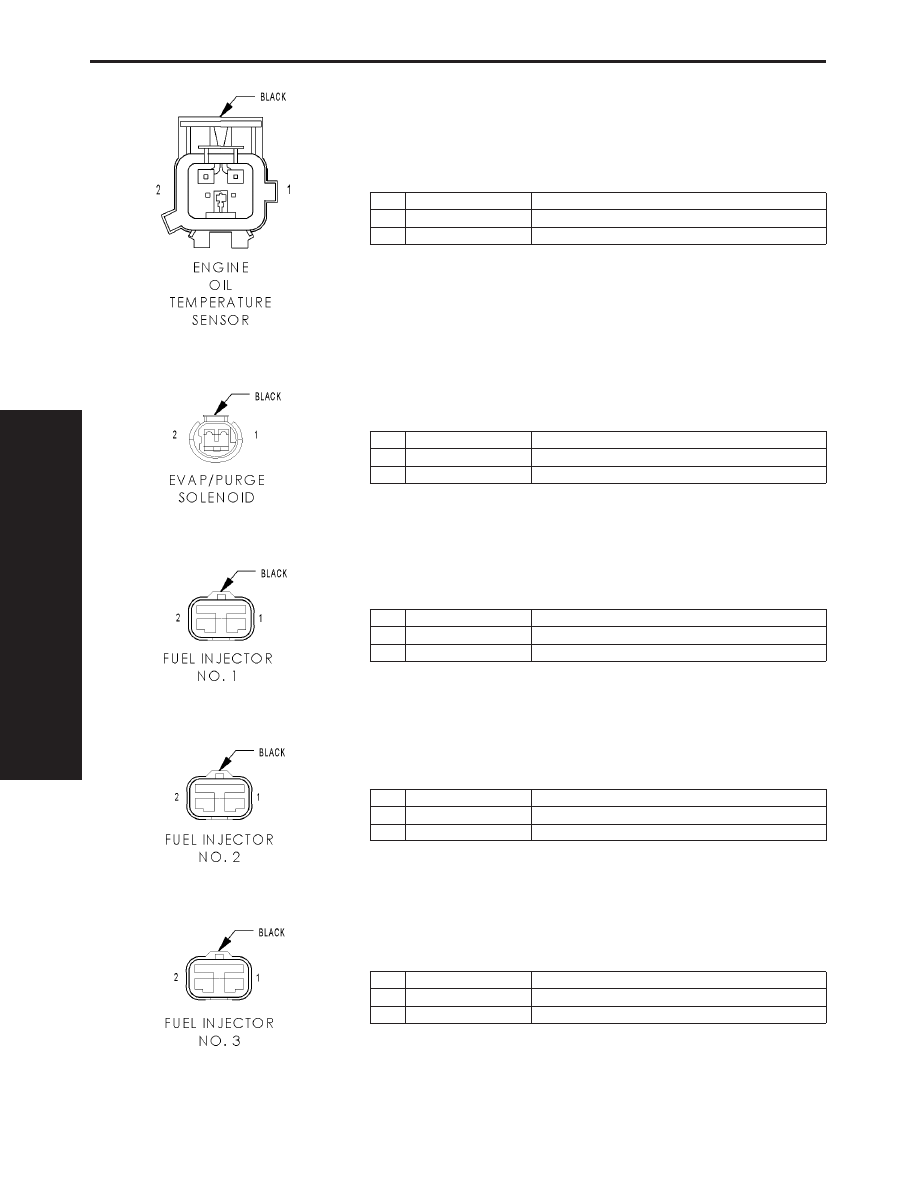

ENGINE OIL TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G61 18VT/WT

OIL TEMPERATURE SENSOR SIGNAL

2

K900 20DB/DG

SENSOR GROUND

EVAP/PURGE SOLENOID - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K52 18PK/BK

EVAP/PURGE SOLENOID CONTROL

2

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

FUEL INJECTOR NO. 1 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 18WT/DB

FUEL INJECTOR NO. 1 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K12 18TN

FUEL INJECTOR NO. 2 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 3 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K13 18YL/WT

FUEL INJECTOR NO. 3 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

228

CONNECTOR PINOUTS

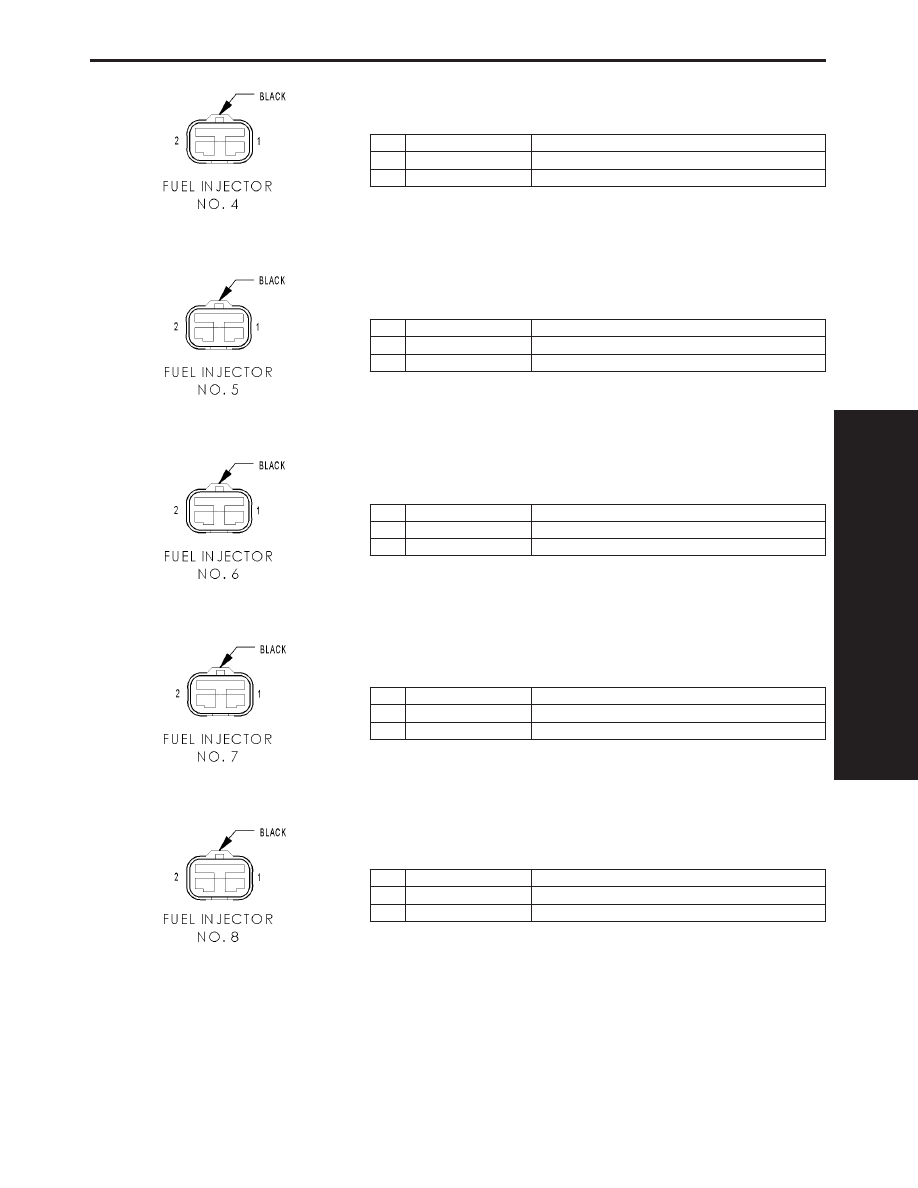

FUEL INJECTOR NO. 4 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K14 18LB/BR

FUEL INJECTOR NO. 4 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 5 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K38 18GY

FUEL INJECTOR NO. 5 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 6 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K58 18BR/DB

FUEL INJECTOR NO. 6 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 7 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K26 18VT

FUEL INJECTOR NO. 7 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 8 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K28 18GY/LB

FUEL INJECTOR NO. 8 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

229

CONNECTOR PINOUTS

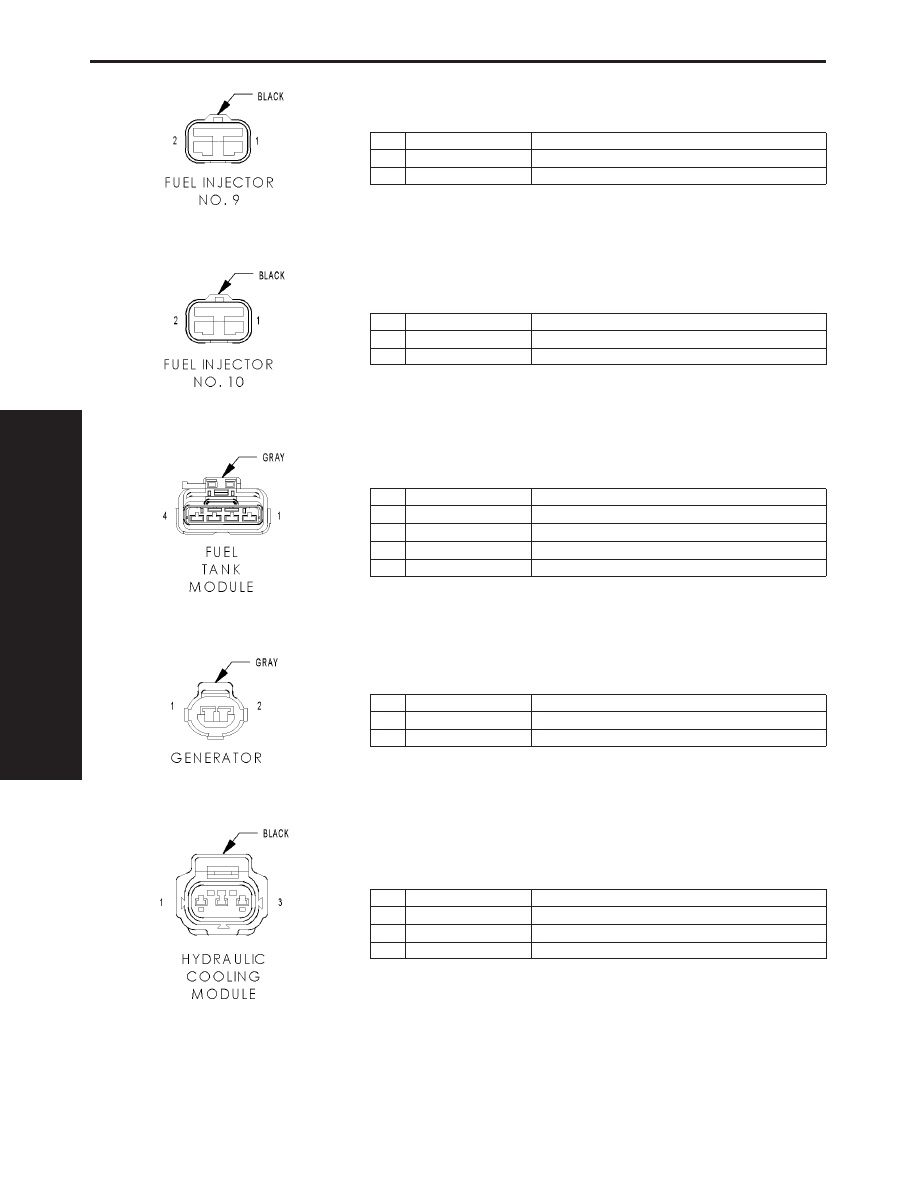

FUEL INJECTOR NO. 9 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K5 18WT/LG

FUEL INJECTOR NO. 9 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 10 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K8 18BK/LG

FUEL INJECTOR NO. 10 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL TANK MODULE - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

Z2 20BK/LG

GROUND

3

G4 20DB

FUEL LEVEL SENSOR SIGNAL

4

A141 16DG/WT

FUEL PUMP RELAY OUTPUT

GENERATOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K125 18WT/DB

GENERATOR SOURCE

2

K20 18DG

GENERATOR FIELD DRIVER

HYDRAULIC COOLING MODULE - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

C240 18OR/RD

HYDRAULIC COOLING FAN CONTROL

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

Z1 18BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

230

CONNECTOR PINOUTS

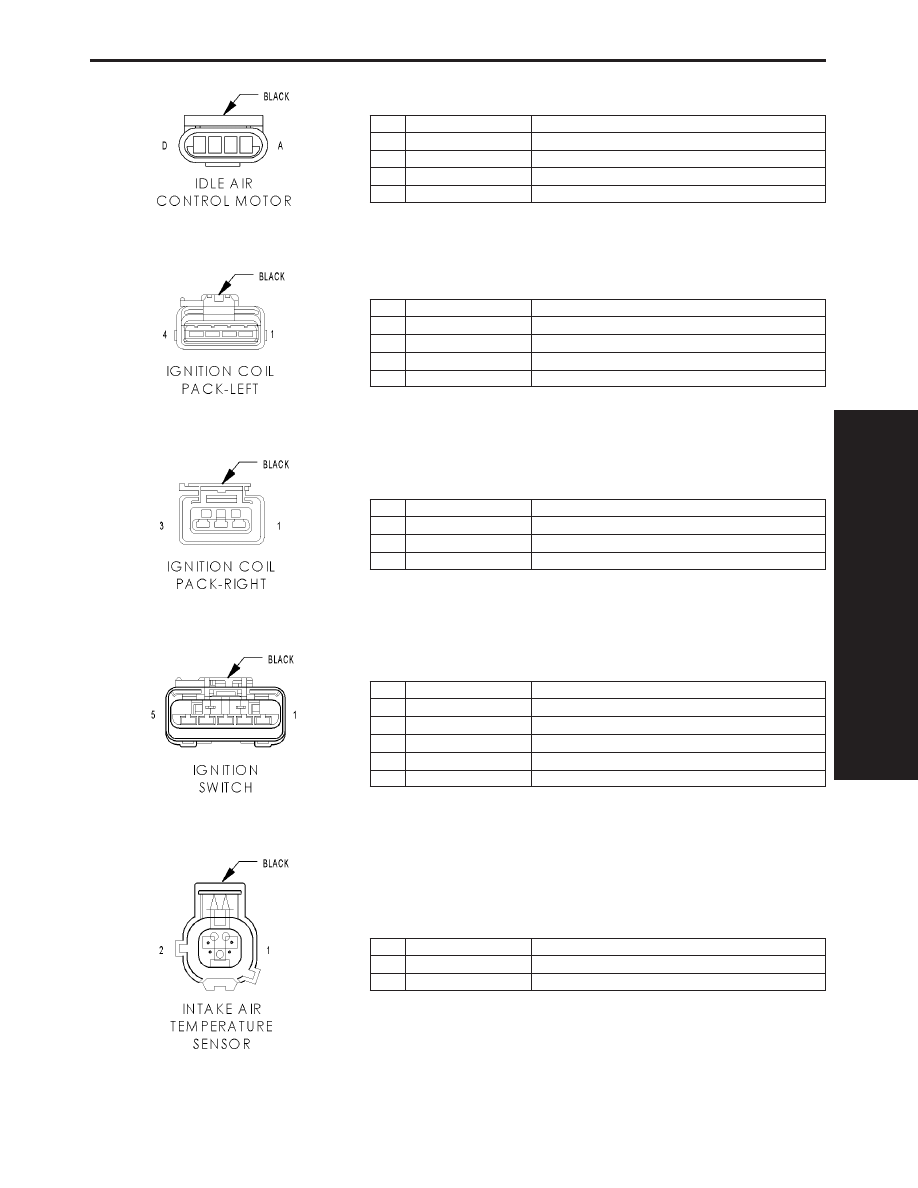

IDLE AIR CONTROL MOTOR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

A

K40 18BR/WT

IAC MOTOR NO. 1 DRIVER

B

K60 18YL/BK

IAC MOTOR NO. 2 DRIVER

C

K39 18GY/RD

IAC MOTOR NO. 3 DRIVER

D

K59 18VT/BK

IAC MOTOR NO. 4 DRIVER

IGNITION COIL PACK-LEFT - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K19 18BK/GY

IGNITION COIL NO. 1 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K32 18YL/GY

IGNITION COIL NO. 4 DRIVER

4

K43 18DG/GY

IGNITION COIL NO. 5 DRIVER

IGNITION COIL PACK-RIGHT - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K17 18DB/TN

IGNITION COIL NO. 2 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K18 18RD/YL

IGNITION COIL NO. 3 DRIVER

IGNITION SWITCH - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

G900 20VT/OR

SENSE RETURN

2

G20 20VT/YL

IGNITION SWITCH SENSE

3

A21 14DB

IGNITION SWITCH OUTPUT (RUN-START)

4

-

-

5

A1 14RD

FUSED B(+)

INTAKE AIR TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K21 18BK/RD

IAT SIGNAL

2

K900 20DB/DG

SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

231

CONNECTOR PINOUTS
