(8) Install transmission case on gear set untill

shift rail through the guide plate. Then install offset
lever sping, ball and lever on shift rail and seat
transmission case on adapter (Fig. 86).

(9) Install front adapter bolts (Fig. 87) and tighten

to 34 N·m (25 ft. lbs.).

(10) Install two torx screws on top of transmission

case (Fig. 88).

(11) Drive roll pin down into offset lever (Fig. 89).

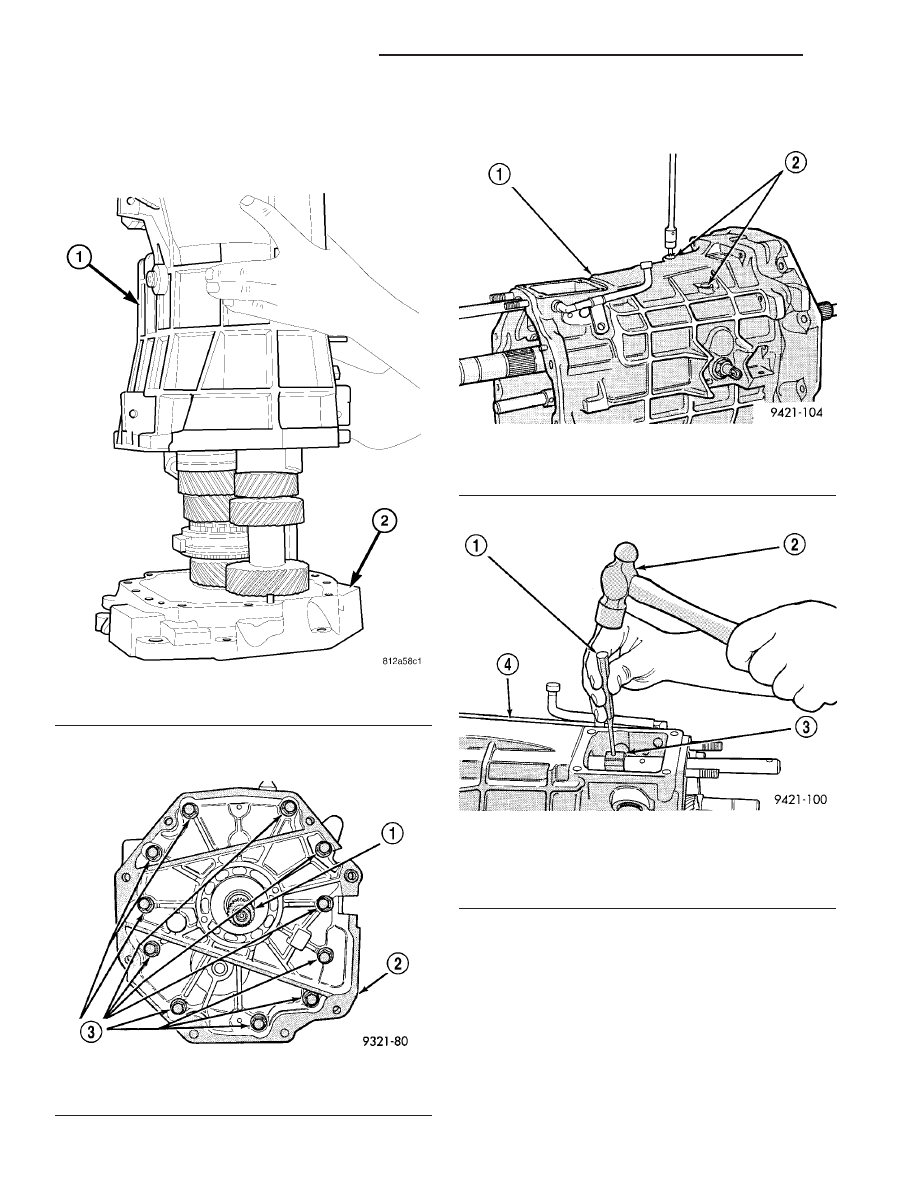

Fig. 86 TRANSMISSION CASE

1 - CASE
2 - ADAPTER

Fig. 87 ADAPTER BOLTS

1 - INPUT SHAFT
2 - ADAPTER PLATE
3 - BOLTS

Fig. 88 TORX SCREW LOCATION

1 - TRANSMISSION CASE
2 - TORX SCREWS

Fig. 89 OFFSET ROLL PIN

1 - PUNCH
2 - HAMMER
3 - OFFSET LEVER
4 - TRANSMISSION CASE

21 - 28

MANUAL TRANSMISSION - T56

ZB

MANUAL TRANSMISSION - T56 (Continued)

(12) Apply Loctite

t 242 to shift detente threads.

Install shift detente assembly with new O-ring and
tighten to 34 N·m (25 ft. lbs.) (Fig. 90).

(13) Install reverse lock-out solenoid.
(14) Apply Mopar

t Gasket Maker to top plate seal-

ing surface.

(15) Install top plate bolts and tighten to 20 N·m

(15 ft. lbs.).

(16) Install sixth gear bearing and gear (Fig. 91).

(17) Install sixth gear stop ring (Fig. 92).

(18) Install 5-6 synchronizer on countershaft (Fig.

93).

(19) Install 5-6 synchronizer snap ring.

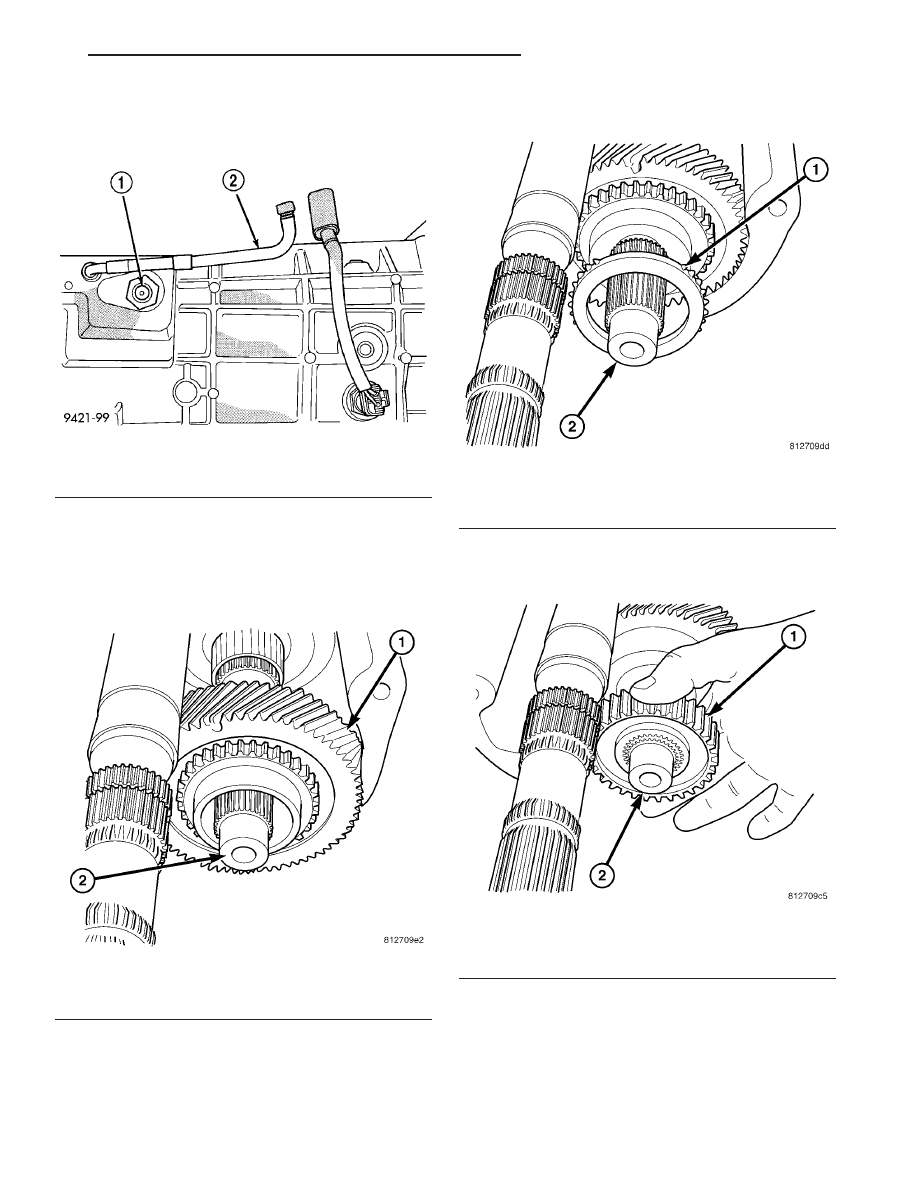

Fig. 90 SHIFT DETENT ASSEMBLY

1 - SHIFT DETENT
2 - VENT

Fig. 91 SIXTH GEAR

1 - SIXTH GEAR
2 - COUNTERSHAFT

Fig. 92 SIXTH GEAR STOP RING

1 - STOP RING
2 - COUNTERSHAFT

Fig. 93 5-6 SYNCHRONIZER

1 - SYNCHRONIZER HUB
2 - COUNTERSHAFT

ZB

MANUAL TRANSMISSION - T56

21 - 29

MANUAL TRANSMISSION - T56 (Continued)

(20) Install 5-6 shift fork and synchronizer sleeve

(Fig. 94).

(21) Install new 5-6 gear shift fork snap ring (Fig.

95).

(22) Install 5-6 gear on mainshaft with Installer

9391 (Fig. 96).

(23) Install fifth gear stop ring.
(24) Install fifth gear bearing and gear on counter-

shaft (Fig. 97).

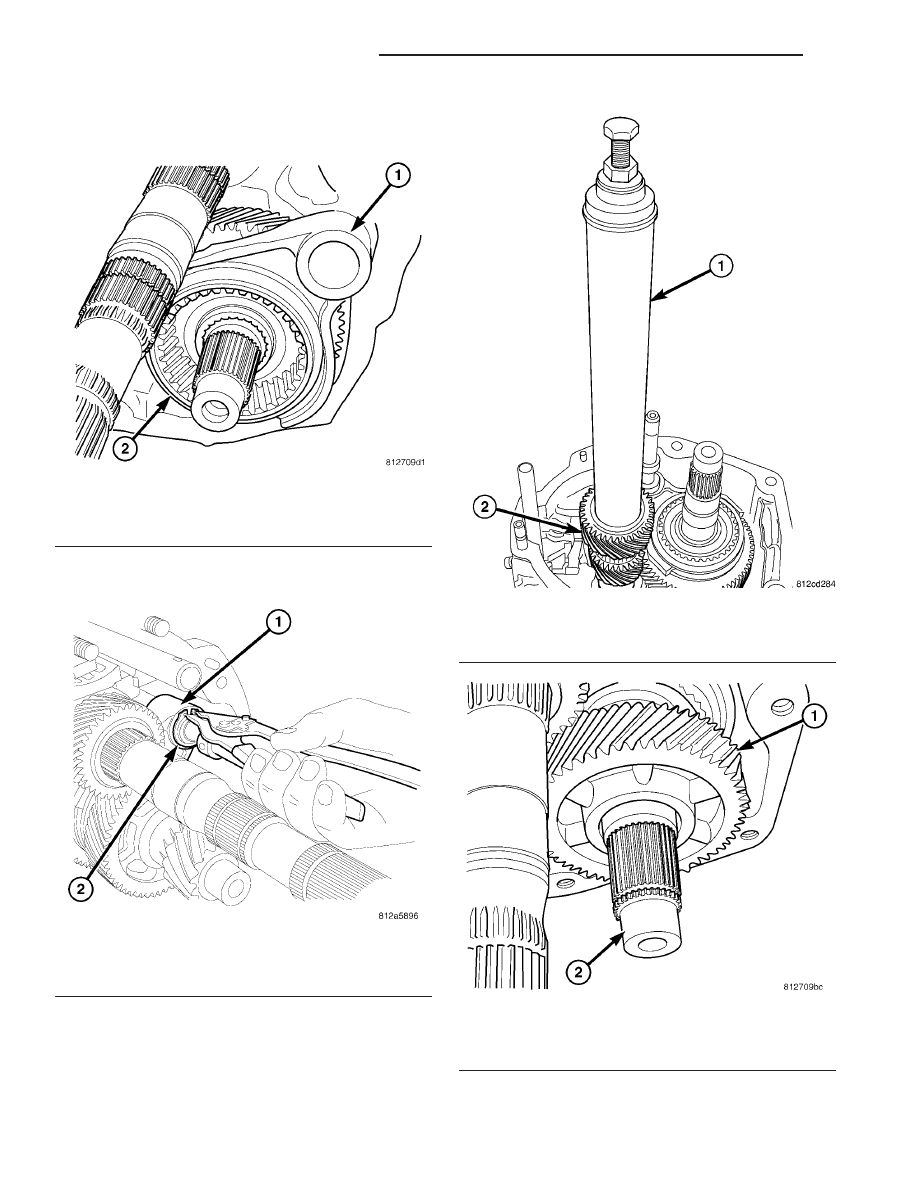

Fig. 94 5-6 SYNCHRONIZER SLEEVE

1 - SHIFT FORK
2 - SYNCHRONIZER SLEEVE

Fig. 95 5-6 SHIFT FORK SNAP RING

1 - SHIFT FORK
2 - SNAP RING

Fig. 96 MAINSHAFT 5-6 GEAR

1 - INSTALLER
2 - 5-6 GEAR

Fig. 97 FIFTH GEAR

1 - FIFTH GEAR
2 - COUNTERSHAFT

21 - 30

MANUAL TRANSMISSION - T56

ZB

MANUAL TRANSMISSION - T56 (Continued)

(25) Install fifth gear thrust washer (Fig. 98).

(26) Install new fifth gear snap ring (Fig. 99).

(27) Install reverse shift fork and synchronizer

sleeve onto main shaft (Fig. 100).

(28) Install reverse gear on countershaft with

Installer 9391 bolt, bearing and washer and 1 3/16
half inch drive socket (Fig. 101).

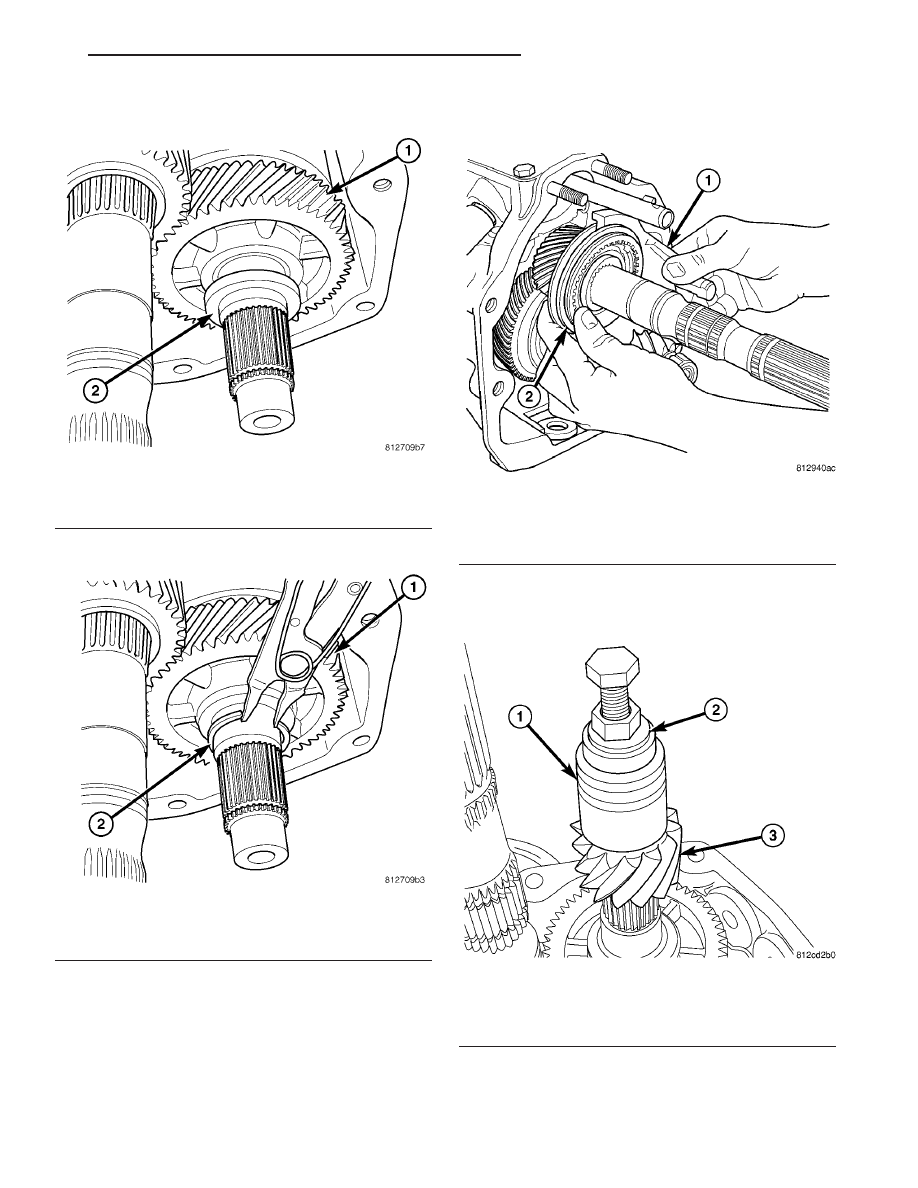

Fig. 98 FIFTH GEAR THRUST WASHER

1 - FIFTH GEAR
2 - THRUST WASHER

Fig. 99 FIFTH GEAR SNAP RING

1 - FIFTH GEAR
2 - SNAP RING

Fig. 100 REVERSE SHIFT FORK AND

SYNCHRONIZER

1 - SHIFT FORK
2 - SYNCHRONIZER

Fig. 101 REVERSE COUNTERSHAFT GEAR

1 - SOCKET
2 - INSTALLER
3 - REVERSE GEAR

ZB

MANUAL TRANSMISSION - T56

21 - 31

MANUAL TRANSMISSION - T56 (Continued)
