(29) Install reverse gear snap ring on countershaft.
(30) Install reverse synchronizer snap ring (Fig.

102).

(31) Install new reverse shift fork snap ring with

the flat side facing rearward (Fig. 103).

(32) Install reverse gear, bearing, wave washer

and brass synchronizer ring (Fig. 104).

(33) Install reverse gear thrust washer and snap

ring (Fig. 105).

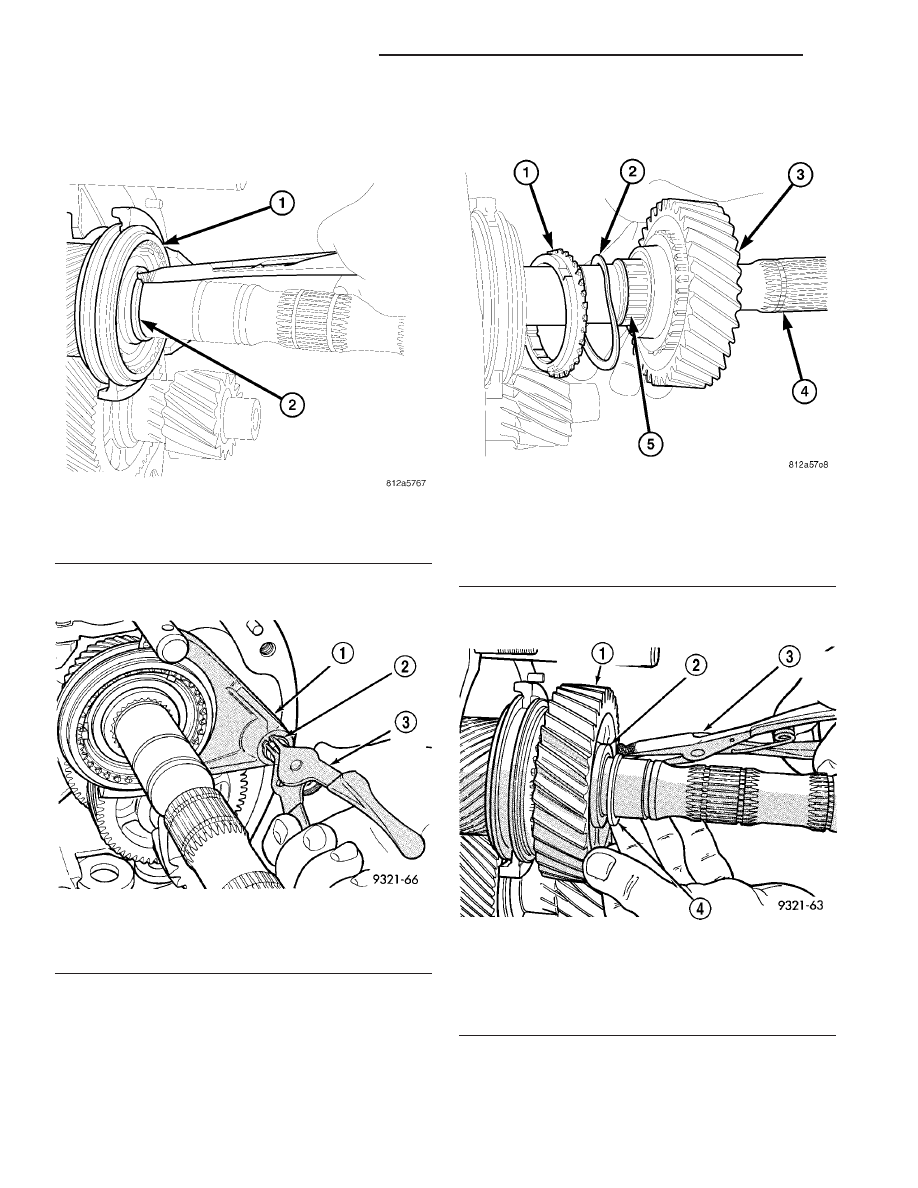

Fig. 102 SYNCHRONIZER SNAP RING

1 - SYNCHRONIZER
2 - SNAP RING

Fig. 103 SHIFT FORK SNAP RING

1 - REVERSE SHIFT FORK
2 - SNAP RING
3 - SNAP RING PLIERS

Fig. 104 REVERSE GEAR AND BEARING

1 - BLOCKER RING
2 - WAVE WASHER
3 - REVERSE GEAR
4 - MAINSHAFT
5 - BEARING

Fig. 105 REVERSE GEAR SNAP RING AND THRUST

WASHER

1 - REVERSE GEAR
2 - THRUST WASHER
3 - SNAP RING PLIERS
4 - SNAP RING

21 - 32

MANUAL TRANSMISSION - T56

ZB

MANUAL TRANSMISSION - T56 (Continued)

(34) Install main shaft roller bearing, spacers and

snap ring (Fig. 106).

(35) Apply Mopar

t Gasket Maker to tail housing

sealing surface.

(36) Install the six tail housing to case bolts (Fig.

107) and tighten bolts to 41 N·m (30 ft. lbs.).

(37) Install two tail housing nuts on top of trans-

mission tail housing (Fig. 108).

(38) Slide offset lever onto shaft (Fig. 109).

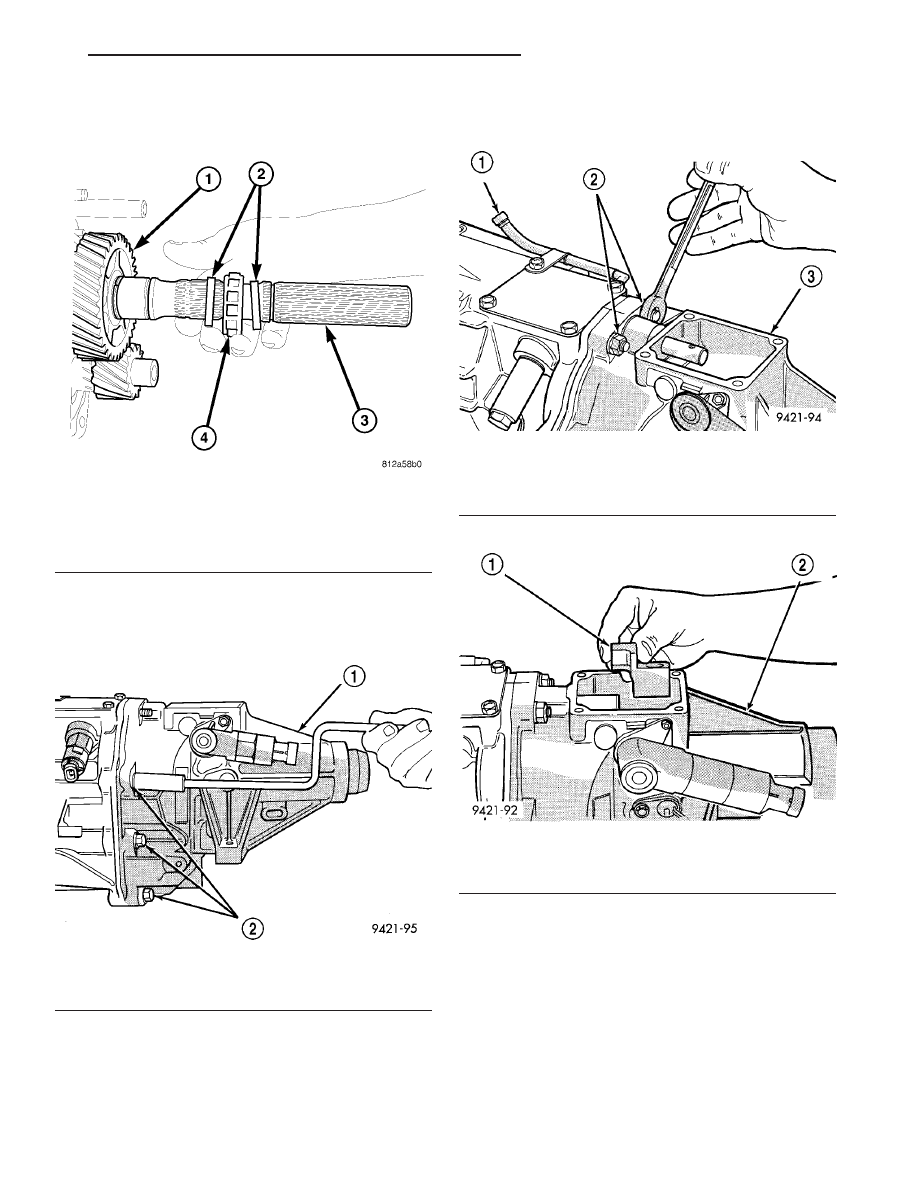

Fig. 106 MAINSHAFT BEARING AND SPACERS

1 - REVERSE GEAR
2 - SPACERS
3 - MAINSHAFT
4 - BEARING

Fig. 107 TAIL HOUSING BOLT

1 - TAIL HOUSING
2 - TAIL HOUSING BOLTS

Fig. 108 TAIL HOUSING NUT

1 - VENT
2 - TAIL HOUSING NUTS
3 - TAIL HOUSING

Fig. 109 OFFSET LEVER

1 - OFFSET LEVER
2 - TAIL HOUSING

ZB

MANUAL TRANSMISSION - T56

21 - 33

MANUAL TRANSMISSION - T56 (Continued)

(39) Install offset lever roll pin (Fig. 110).

(40) Install Mopar

t Gasket Maker to the shift

cover sealing surface and position cover on the trans-
mission.

(41) Install shift cover four mounting bolts and

tighten to 18 N·m (13 ft. lbs.).

INSTALLATION

(1) Slide transmission back into the clutch and

seat against the bell housing.

(2) Install transmission bolts (Fig. 111) and tighten

bolts to:

• Transmission to top of engine - 41 N·m (30 ft.

lbs.)

• 7/16 Transmission bolts - 68 N·m (50 ft. lbs.)

• Transmission to oil pan - 23 N·m (200 in. lbs.)
(3) Connect the transmission harness connector.
(4) Install the isolator/shifter handle to the shifter

tower with a crow-foot wrench.

(5) Install transmission crossmember and mount

bolts/nuts. Tighten nuts to 61 N·m (45 ft. lbs.).

(6) Remove transmission support.
(7) Install hydraulic clutch quick connector to the

transmission bell housing.

(8) Install propeller shaft.

CAUTION: The drive shaft strap bolts must be
replaced or cleaned and Loctite

T

242 applied.

CAUTION: Replace drive shaft joint straps when-
ever they are removed. The straps slightly deform
when torqued in place. Reuse of the straps may
result in reduced clamp load on the universal joint
cap.

(9) Install belly pan.
(10) Lower the vehicle.
(11) Connect battery power source.

ADJUSTMENTS

ADUSTMENTS

MAINSHAFT BEARINGS PRELOAD

(1) Install input shaft in to front adapter (Fig.

112).

(2) Install mainshaft and bearing.

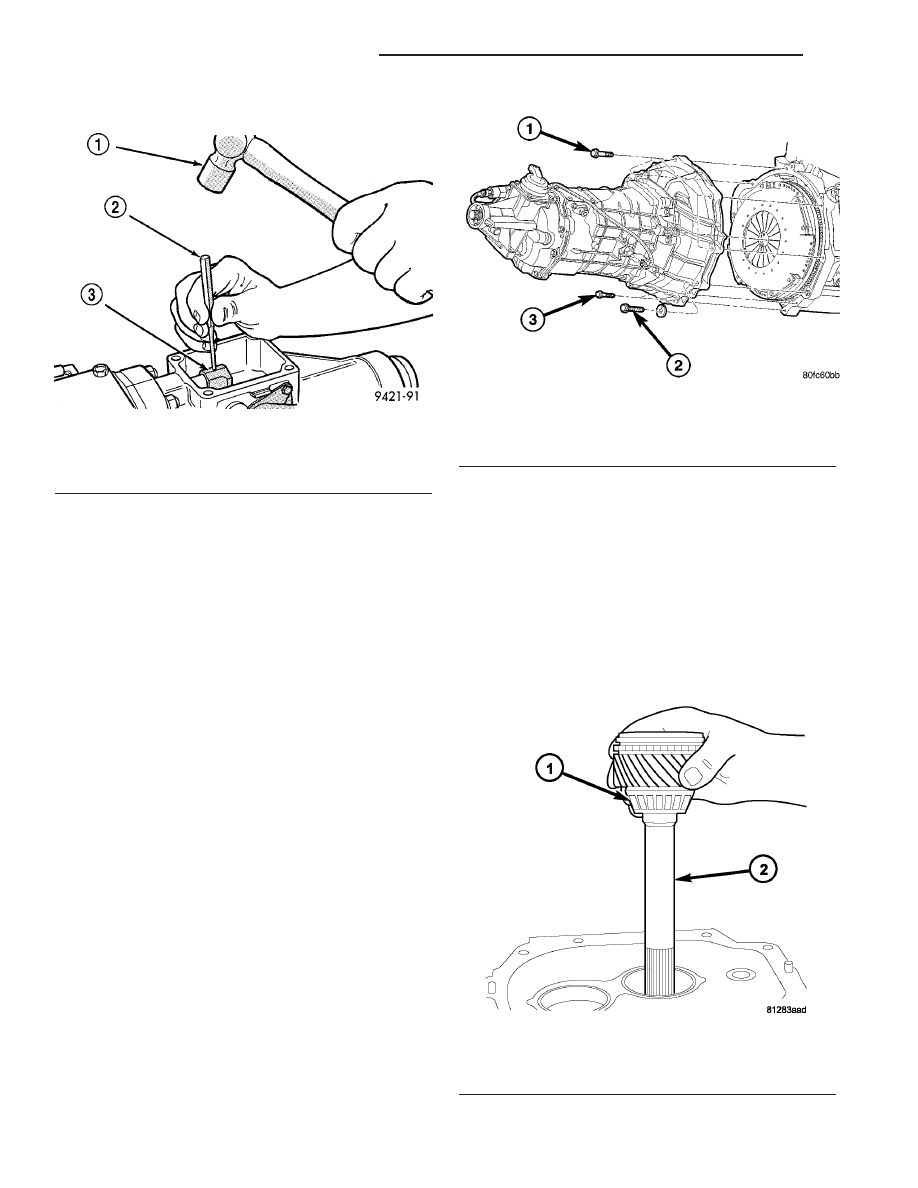

Fig. 110 ROLL PIN

1 - HAMMER
2 - PIN PUNCH
3 - OFFSET LEVER

Fig. 111 TRANSMISSION BOLTS

1 - TRANS TO TOP OF ENGINE
2 - 7/16 BOLTS
3 - TRANS TO OIL PAN

Fig. 112 INPUT SHAFT

1 - BEARING
2 - INPUT SHAFT

21 - 34

MANUAL TRANSMISSION - T56

ZB

MANUAL TRANSMISSION - T56 (Continued)

(3) Install case and bolt together using all bolts.
(4) Rotate input shaft and mainshaft to seat bear-

ings.

(5) Screw Stud 8161 into the case and set up dial

indicator on the end of the mainshaft (Fig. 113).

(6) Zero the dial indicator, then push up on the

input shaft and record the end play reading. If there
is no end play, a thinner shim must be installed
behind the input shaft bearing cup in the front
adapter. Install .010 in. thinner shims until an end
play is obtained.

(7) Once an end play reading is obtained, add .002

in. to the reading.

(8) Install shim(s) behind the input shaft bearing

cup in the front adapter.

COUNTERSHAFT BEARINGS PRELOAD

(1) Install countershaft with original shim into

adapter.

(2) Install case and bolt together using all bolts.
(3) Rotate countershaft to seat bearings.
(4) Screw Stud 8161 into the case and set up dial

indicator on the countershaft (Fig. 114).

(5) Zero dial indicator and record end play. If there

is no end play, install .010 in. thinner shim until an
end play is obtained.

(6) Once an end play reading is obtained, add end

play number to the shims in the transmission.

(7) Install shim(s) behind the countershaft bearing

cup in the front adapter.

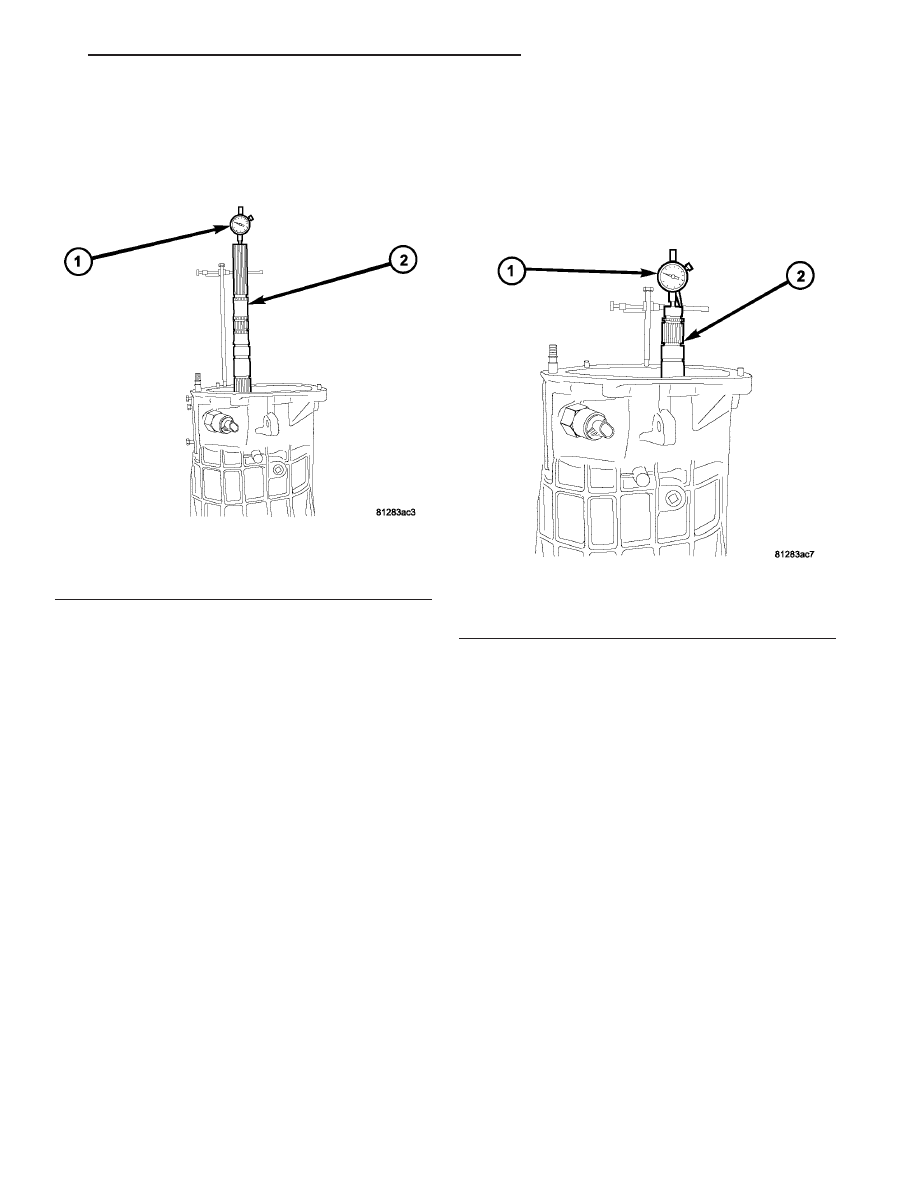

Fig. 113 MAINSHAFT

1 - DAIL INDICATOR
2 - MAINSHAFT

Fig. 114 COUNTERSHAFT

1 - DIAL INDICATOR
2 - COUNTERSHAFT
