Dodge Viper SRT-10 (ZB). Manual - part 218





MAINSHAFT

CAUTION: Mainshaft snap rings are not inter-
changeable.

(1) Install

mainshaft

tapered

bearing

with

Installer 9377 (Fig. 73) and a press.

(2) Install third gear bearing and spacer on main

shaft (Fig. 74).

(3) Press third gear and 3-4 synchronizer hub (Fig.

75) onto the mainshaft with Splitter 9375.

(4) Install 3-4 synchronizer sleeve.
(5) Install 3-4 synchronizer original or new snap

ring (Fig. 76).

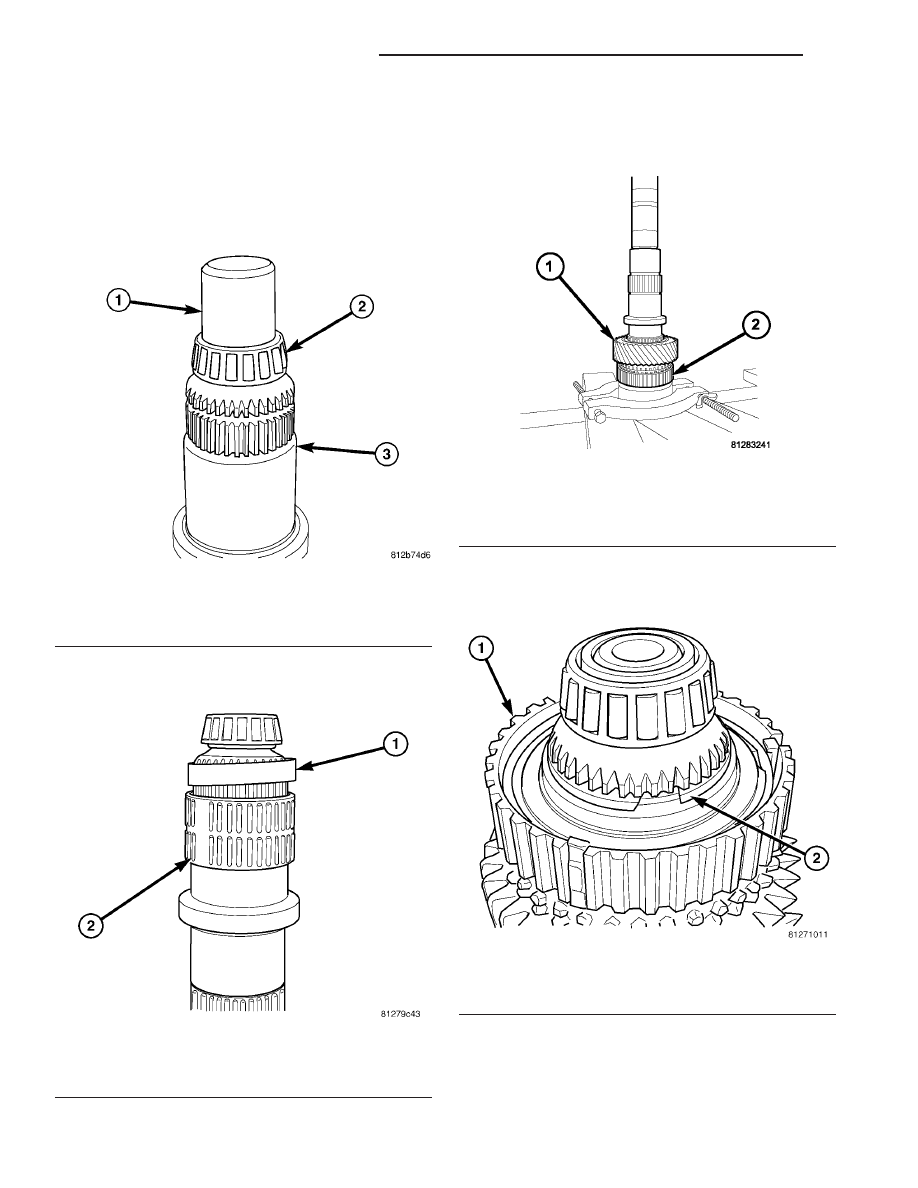

Fig. 73 MAINSHAFT BEARING INSTALLER

1 - INSTALLER
2 - BEARING
3 - MAINSHAFT

Fig. 74 THIRD GEAR BEARING

1 - SPACER
2 - BEARING

Fig. 75 THIRD GEAR

1 - THIRD GEAR
2 - 3-4 SYNCHRONIZER

Fig. 76 3-4 SYNCHRONIZER SNAP RING

1 - SYNCHRONIZER
2 - SNAP RING

21 - 24

MANUAL TRANSMISSION - T56

ZB

MANUAL TRANSMISSION - T56 (Continued)

(6) Press second gear and synchronizer hub onto

main shaft with Splitter 9375 (Fig. 77).

(7) Install 1-2 thrust washer and blocker ring

assembly onto main shaft (Fig. 78).

(8) Install original or new 1-2 snap ring on main

shaft (Fig. 79).

(9) Install first gear and bearing on main shaft

(Fig. 80).

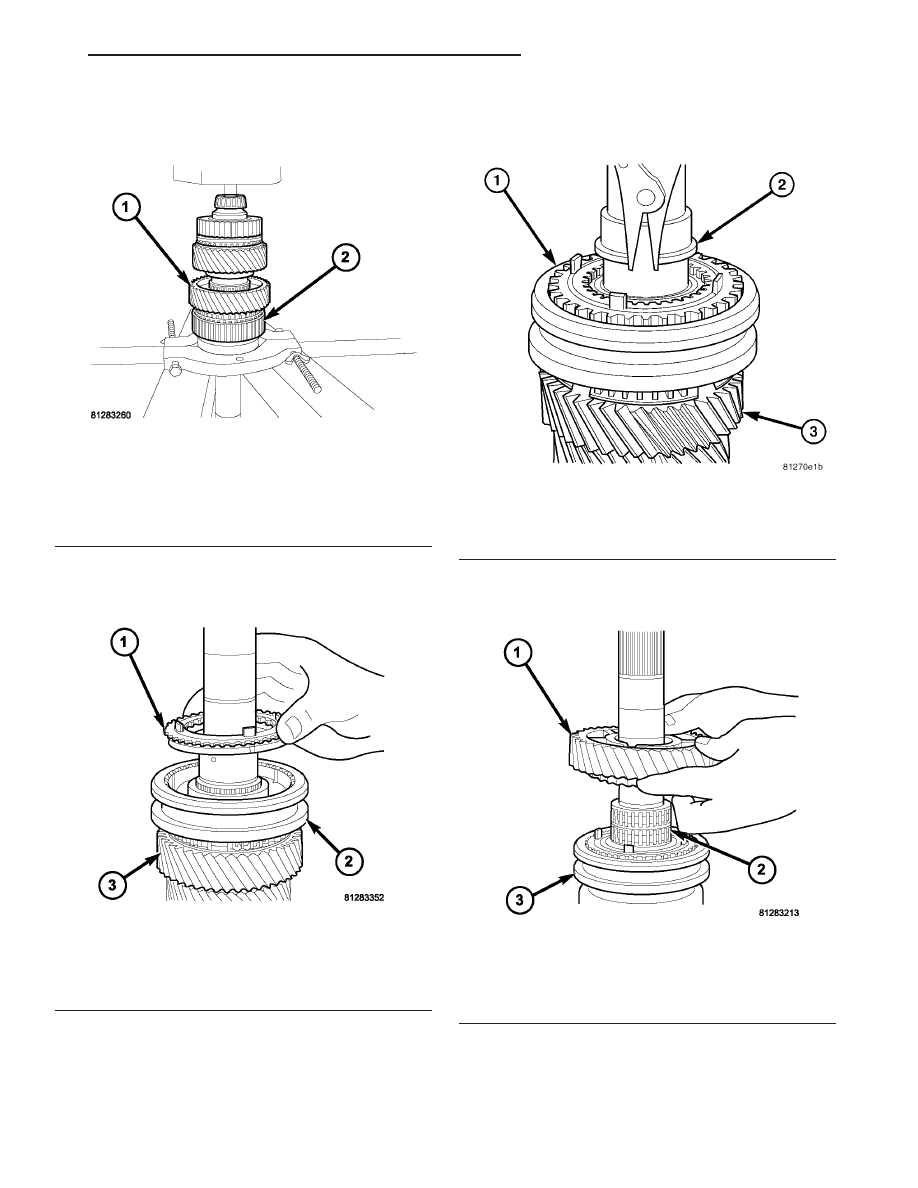

Fig. 77 SECOND GEAR

1 - SECOND GEAR
2 - 1-2 SYNCHRONIZER

Fig. 78 THRUST WASHER AND BLOCKER RING

1 - BLOCKER RING
2 - 1-2 SYNCHRONIZER
3 - SECOND GEAR

Fig. 79 1-2 SYNCHRONIZER SNAP RING

1 - 1-2 SYNCHONIZER
2 - SNAP RING
3 - SECOND GEAR

Fig. 80 FIRST GEAR

1 - FIRST GEAR
2 - BEARING
3 - 1-2 SYNCHONIZER

ZB

MANUAL TRANSMISSION - T56

21 - 25

MANUAL TRANSMISSION - T56 (Continued)

(10) Install rear main shaft tapered bearing (Fig.

81).

TRANSMISSION HOUSING

NOTE: During assembly refer to Adjustments for
Mainshaft and Countershaft End Play

(1) Install input shaft seal into adapter plate with

Installer 9366.

(2) Install input shaft into adapter plate (Fig. 82).

(3) Install countershaft assembly into adapter (Fig.

83).

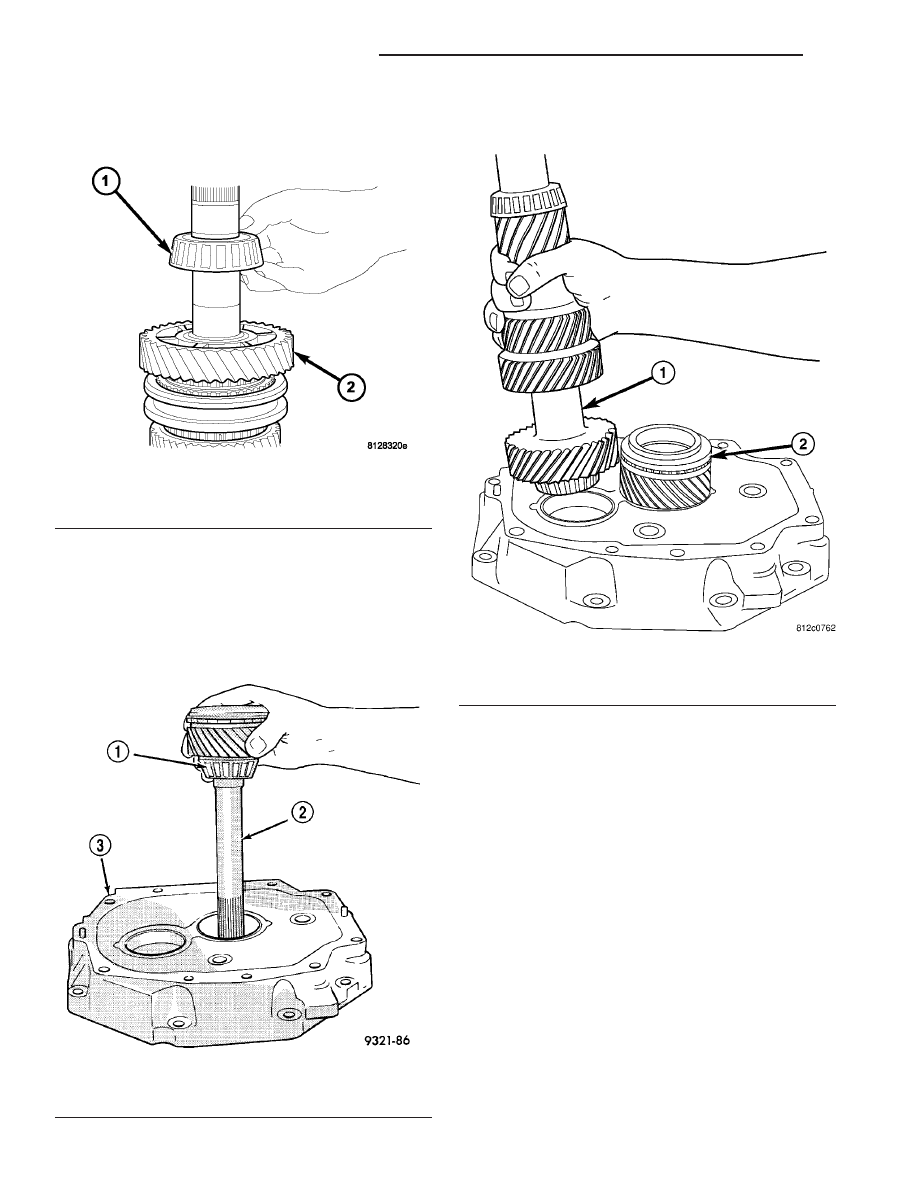

Fig. 81 MAINSHAFT BEARING

1 - BEARING
2 - FIRST GEAR

Fig. 82 INPUT SHAFT

1 - BEARING
2 - INPUT SHAFT
3 - ADAPTER

Fig. 83 COUNTERSHAFT

1 - COUNTERSHAFT
2 - INPUT SHAFT

21 - 26

MANUAL TRANSMISSION - T56

ZB

MANUAL TRANSMISSION - T56 (Continued)

(4) Tilt countershaft sideways then install main-

shaft and shift rail assemblies into adapter (Fig. 84).

(5) Install reverse rail assembly (Fig. 85).

(6) Install guide plate and tighten torx bolts to 22

N·m (16 ft. lbs.).

(7) Apply Mopar

t Gasket Maker to adapter sealing

surface.

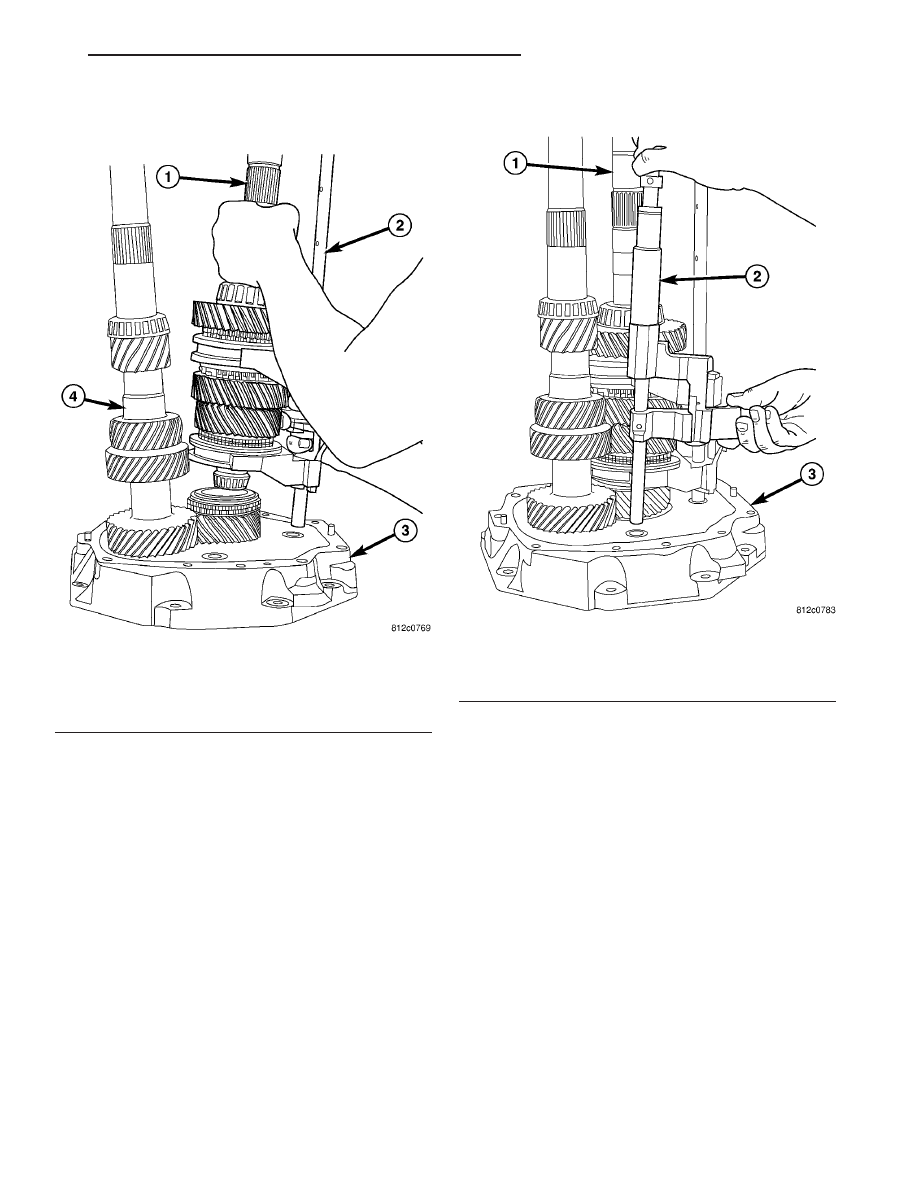

Fig. 84 MAINSHAFT AND SHIFT RAIL

1 - MAINSHAFT
2 - SHIFT RAIL
3 - ADAPTER
4 - COUNTERSHAFT

Fig. 85 REVERSE SHAFT RAIL ASSEMBLY

1 - MAINSHAFT
2 - REVERSE SHIFT RAIL
3 - ADAPTER

ZB

MANUAL TRANSMISSION - T56

21 - 27

MANUAL TRANSMISSION - T56 (Continued)
