(3) Remove offset lever guide plate.

TRANSMISSION ADAPTER

(1) Remove shift rail bushings with Remover 9367

and Slide Hammer C-3752 (Fig. 60).

(2) Remove countershaft and mainshaft bearing

cups and select shims.

(3) Remove input shaft seal.

CLEANING

Clean the gears, bearings shafts, extension/adapter

housing and gear case with solvent. Dry all parts
except the bearings with compressed air. Allow the
bearings to either air dry or wipe them dry with
clean shop towels.

INSPECTION

(1) Inspect bearings, shaft and thrust washers.

Replace bearings and mating components if worn,
chipped, cracked, flat-spotted or brinnelled.

(2) Inspect gear tooth surface and replace gear if

worn, chipped, cracked.

(3) Inspect synchronizers components, if any com-

ponent is worn or damage, the synchro must be
replaced as and assembly.

(4) Inspect blocker rings and fiction cones. replace

if worn, damaged or if friction material is burned.

(5) Inspect shift forks for wear and distortion.

Check fit of the sleeve in the fork. Replace fork if the
roll pin holes are worn oversize or damaged. Replace
shift fork roll pins if necessary or if doubt exists
about their condition.

(6) Inspect case and housing/adapter sealing and

mating surfaces are free of burrs and nicks. Inspect
alignment dowels in case, housing and adapter.
Replace gear case housing, adapter or extension
housing if cracked or broken.

ASSEMBLY

TRANSMISSION ADAPTER

(1) Install shift rail bushings with Installer 9368

and Handle C-4171 (Fig. 61).

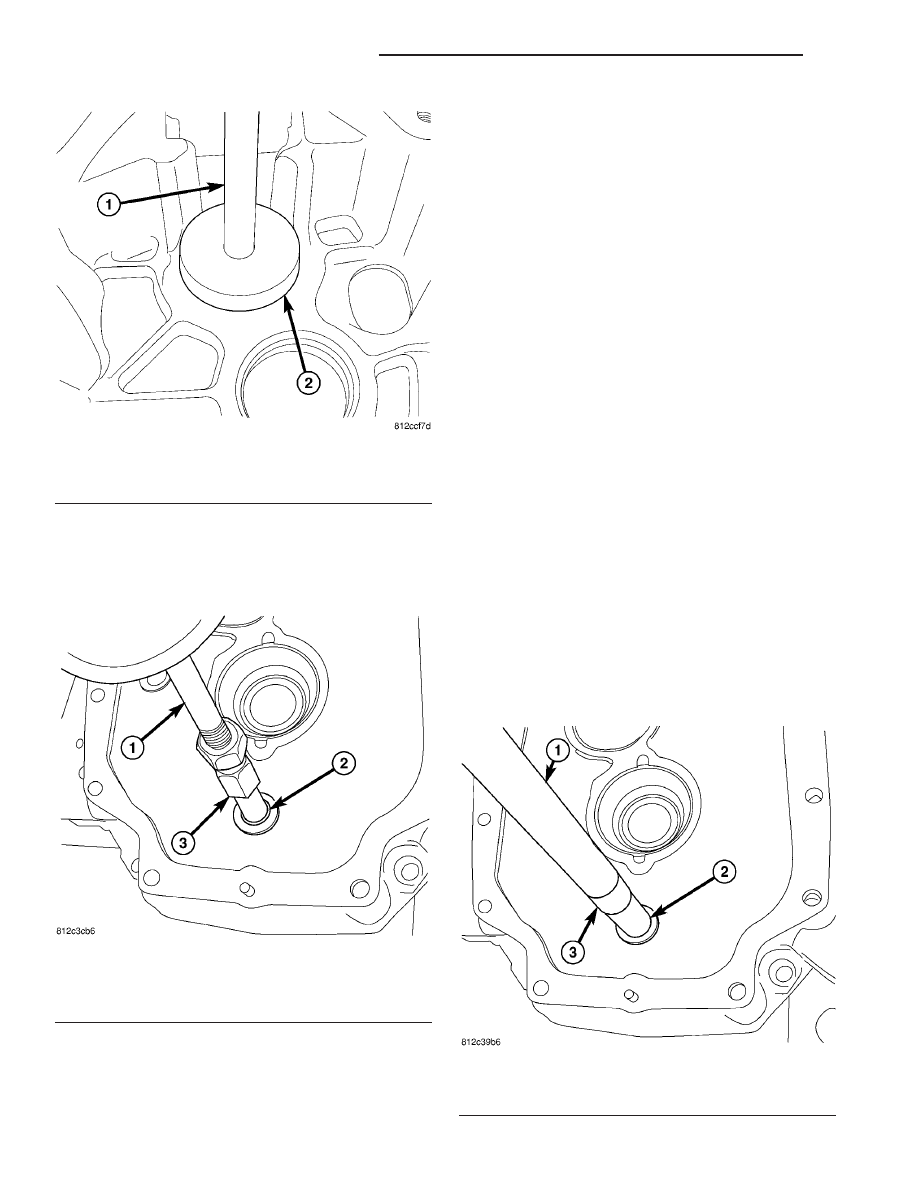

Fig. 59 MAINSHAFT BEARING CUP

1 - HANDLE
2 - REMOVER

Fig. 60 ADAPTER SHIFT RAIL BUSHING

1 - SLIDE HAMMER
2 - BUSHING
3 - REMOVER

Fig. 61 ADAPTER SHIFT RAIL BUSHING

1 - HANDLE
2 - BUSHING
3 - INSTALLER

21 - 20

MANUAL TRANSMISSION - T56

ZB

MANUAL TRANSMISSION - T56 (Continued)

(2) Install input shaft seal with Installer 9366.
(3) Install countershaft and mainshaft select shims

(Fig. 62) and bearing cups (Fig. 63).

TRANSMISSION CASE

(1) Install shift rail bushings with Installer 9368

and Handle C-4171.

(2) Install mainshaft bearing cup with Installer

9373 and Handle C-4171 (Fig. 64).

(3) Install countershaft bearing cup with Installer

9373 and Handle C-4171 (Fig. 65).

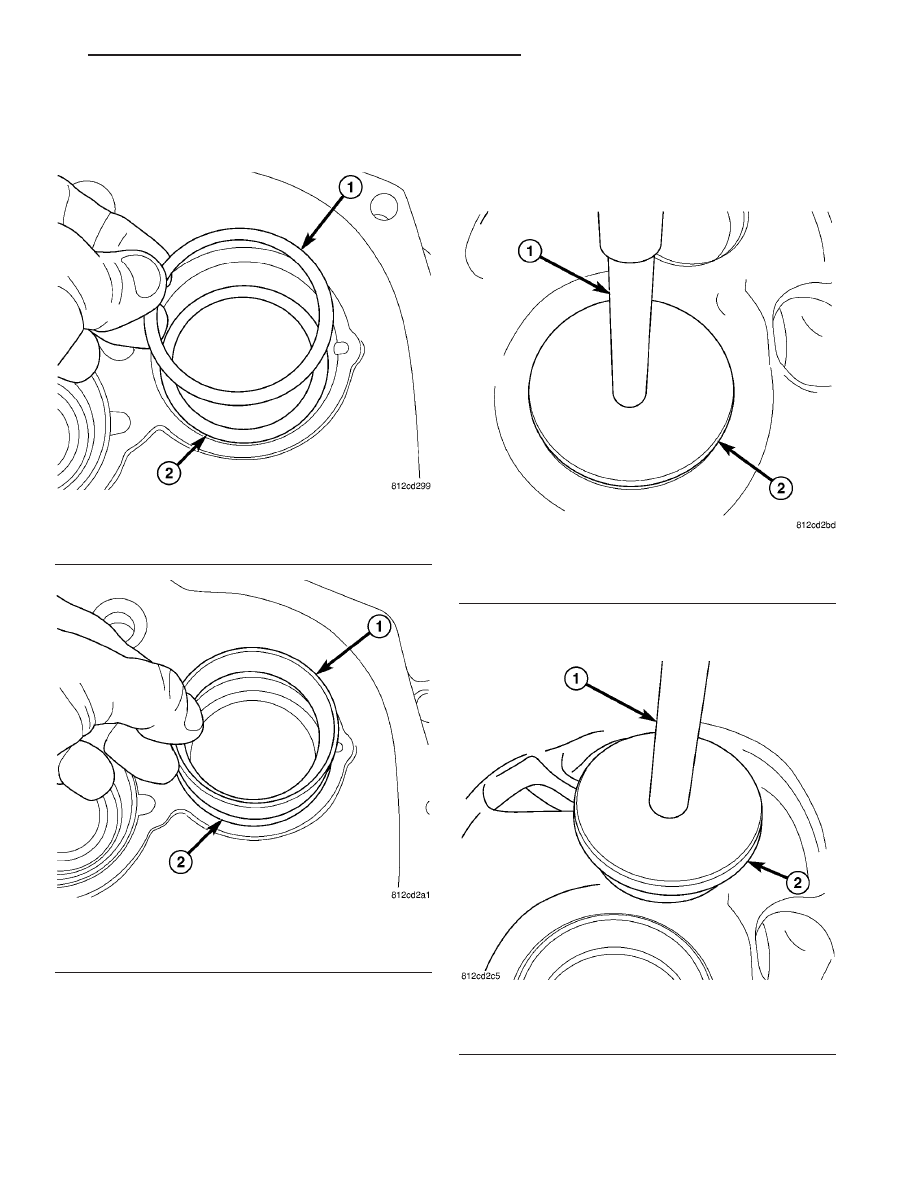

Fig. 62 SELECT SHIM

1 - SHIM
2 - BEARING CUP BORE

Fig. 63 BEARING CUP

1 - CUP
2 - CUP BORE

Fig. 64 MAINSHAFT BEARING CUP

1 - HANDLE
2 - INSTALLER

Fig. 65 COUNTERSHAFT BEARING CUP

1 - HANDLE
2 - INSTALLER

ZB

MANUAL TRANSMISSION - T56

21 - 21

MANUAL TRANSMISSION - T56 (Continued)

EXTENSION HOUSING

(1) Install countershaft bearing with Installer 9394

and Handle C-4171 (Fig. 66).

(2) Install mainshaft roller bearing race with

Installer 9392 and Handle C-4171 (Fig. 67).

(3) Install mainshaft roller bearing race snap ring.
(4) Install shift rail bushings with Installer 9368

and Handle C-4171.

(5) Install reverse idler gear shaft.
(6) Install thrust washer, reverse idler gear and

bearing (Fig. 68).

(7) Install idler gear bracket and install bolts with

Loctite

t 242 (Fig. 69) Tighten bolts to 24 N·m (18 ft.

lbs.).

INPUT SHAFT

(1) Install input shaft bearing cup with Installer

9380 and Handle C-4171 (Fig. 70).

(2) Install input shaft bearing with Installer 6052

and Tube MB991317 (Fig. 71).

COUNTERSHAFT

(1) Install countershaft bearings with Installer

MB998909 and a press (Fig. 72).

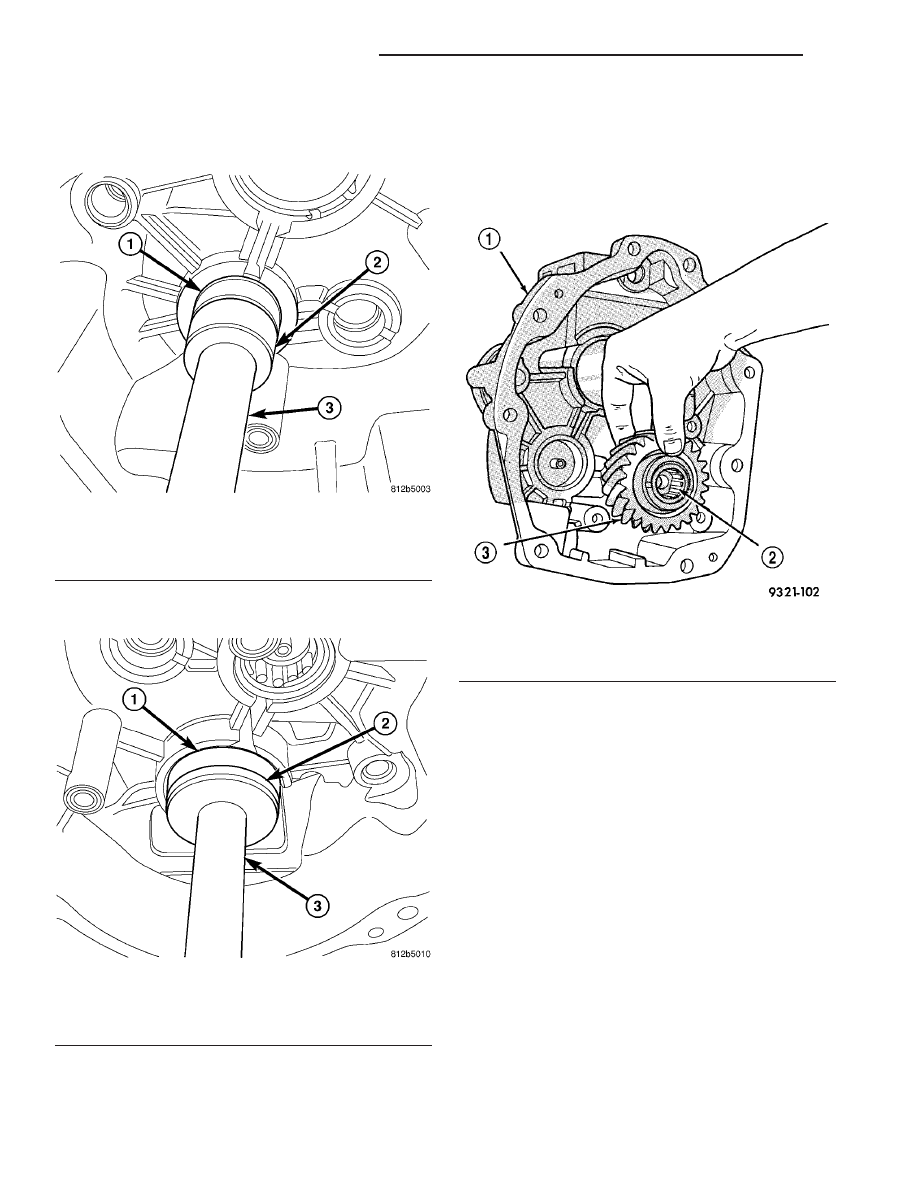

Fig. 66 COUNTERSHAFT BEARING

1 - BEARING
2 - INSTALLER
3 - HANDLE

Fig. 67 MAINSHAFT BEARING RACE

1 - BEARING RACE
2 - INSTALLER
3 - HANDLE

Fig. 68 THRUST WASHER, GEAR AND BEARING

1 - TAIL HOUSING
2 - BEARING
3 - GEAR

21 - 22

MANUAL TRANSMISSION - T56

ZB

MANUAL TRANSMISSION - T56 (Continued)

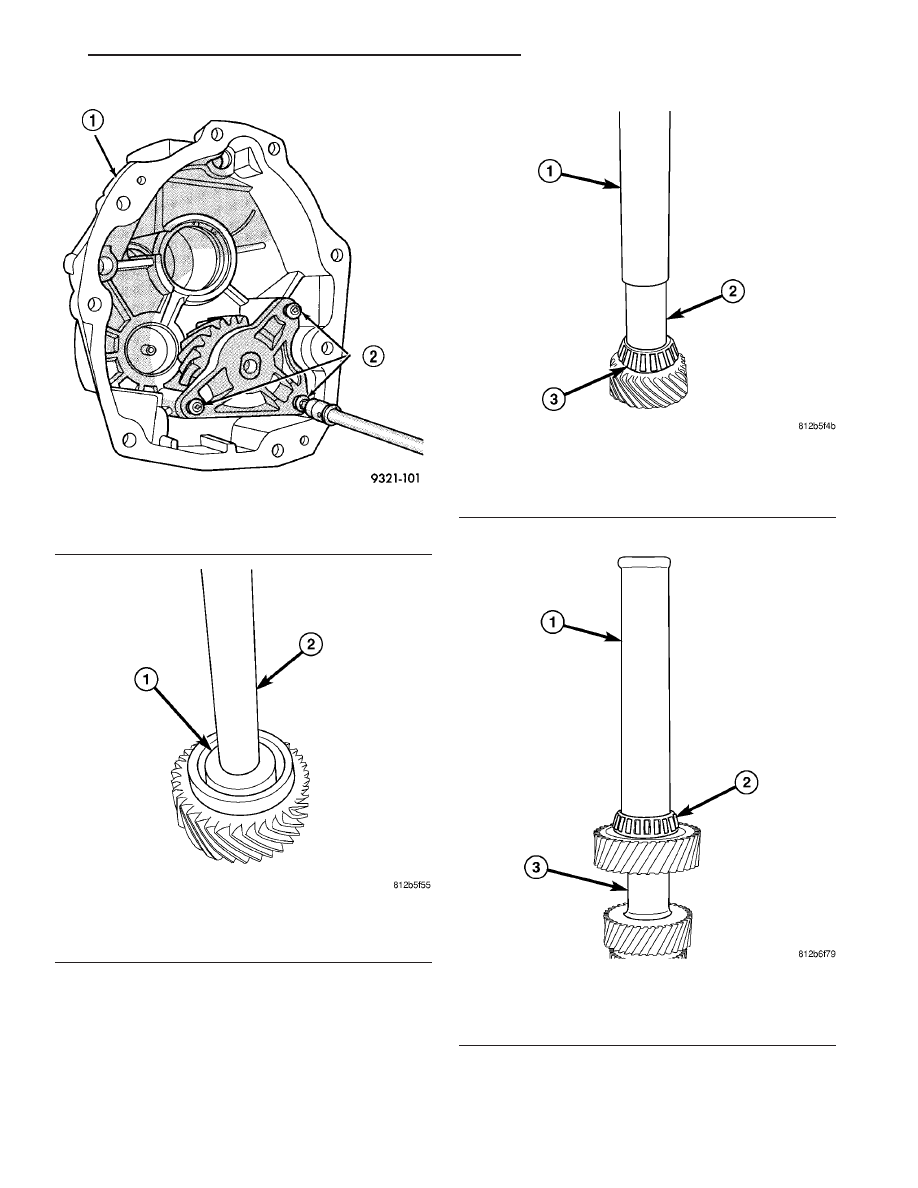

Fig. 69 IDLER GEAR BRACKET BOLTS

1 - TAIL HOUSING
2 - BRACKET BOLTS

Fig. 70 INPUT SHAFT CUP

1 - INSTALLER
2 - HANDLE

Fig. 71 INPUT SHAFT BEARING

1 - TUBE
2 - INSTALLER
3 - BEARING

Fig. 72 COUNTERSHAFT BEARING

1 - INSTALLER
2 - BEARING
3 - COUNTERSHAFT

ZB

MANUAL TRANSMISSION - T56

21 - 23

MANUAL TRANSMISSION - T56 (Continued)
